BEDIENUNGSANLEITUNG SB-R1-E PANASONIC

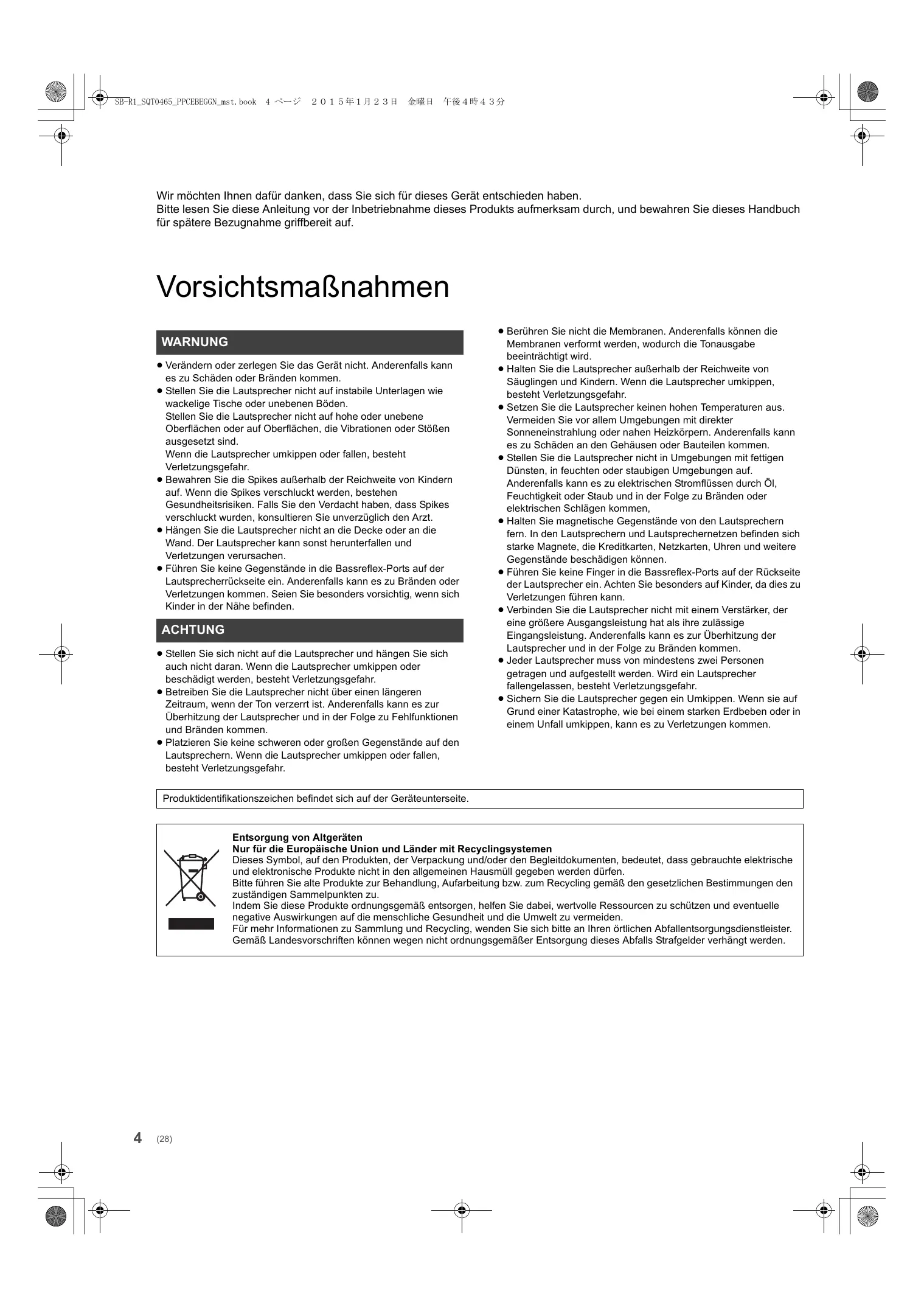

Wir möchten Ihnen dafür danken, dass Sie sich für dieses Gerät entschieden haben. Bitte lesen Sie diese Anleitung vor der Inbetriebnahme dieses Produkts aufmerksam durch, und bewahren Sie dieses Handbuch für spätere Bezugnahme griffbereit auf. Vorsichtsmaßnahmen WARNUNG ≥ Verändern oder zerlegen Sie das Gerät nicht. Anderenfalls kann es zu Schäden oder Bränden kommen. ≥ Stellen Sie die Lautsprecher nicht auf instabile Unterlagen wie wackelige Tische oder unebenen Böden. Stellen Sie die Lautsprecher nicht auf hohe oder unebene Oberflächen oder auf Oberflächen, die Vibrationen oder Stößen ausgesetzt sind. Wenn die Lautsprecher umkippen oder fallen, besteht Verletzungsgefahr. ≥ Bewahren Sie die Spikes außerhalb der Reichweite von Kindern auf. Wenn die Spikes verschluckt werden, bestehen Gesundheitsrisiken. Falls Sie den Verdacht haben, dass Spikes verschluckt wurden, konsultieren Sie unverzüglich den Arzt. ≥ Hängen Sie die Lautsprecher nicht an die Decke oder an die Wand. Der Lautsprecher kann sonst herunterfallen und Verletzungen verursachen. ≥ Führen Sie keine Gegenstände in die Bassreflex-Ports auf der Lautsprecherrückseite ein. Anderenfalls kann es zu Bränden oder Verletzungen kommen. Seien Sie besonders vorsichtig, wenn sich Kinder in der Nähe befinden. ACHTUNG ≥ Stellen Sie sich nicht auf die Lautsprecher und hängen Sie sich auch nicht daran. Wenn die Lautsprecher umkippen oder beschädigt werden, besteht Verletzungsgefahr. ≥ Betreiben Sie die Lautsprecher nicht über einen längeren Zeitraum, wenn der Ton verzerrt ist. Anderenfalls kann es zur Überhitzung der Lautsprecher und in der Folge zu Fehlfunktionen und Bränden kommen. ≥ Platzieren Sie keine schweren oder großen Gegenstände auf den Lautsprechern. Wenn die Lautsprecher umkippen oder fallen, besteht Verletzungsgefahr. ≥ Berühren Sie nicht die Membranen. Anderenfalls können die Membranen verformt werden, wodurch die Tonausgabe beeinträchtigt wird. ≥ Halten Sie die Lautsprecher außerhalb der Reichweite von Säuglingen und Kindern. Wenn die Lautsprecher umkippen, besteht Verletzungsgefahr. ≥ Setzen Sie die Lautsprecher keinen hohen Temperaturen aus. Vermeiden Sie vor allem Umgebungen mit direkter Sonneneinstrahlung oder nahen Heizkörpern. Anderenfalls kann es zu Schäden an den Gehäusen oder Bauteilen kommen. ≥ Stellen Sie die Lautsprecher nicht in Umgebungen mit fettigen Dünsten, in feuchten oder staubigen Umgebungen auf. Anderenfalls kann es zu elektrischen Stromflüssen durch Öl, Feuchtigkeit oder Staub und in der Folge zu Bränden oder elektrischen Schlägen kommen, ≥ Halten Sie magnetische Gegenstände von den Lautsprechern fern. In den Lautsprechern und Lautsprechernetzen befinden sich starke Magnete, die Kreditkarten, Netzkarten, Uhren und weitere Gegenstände beschädigen können. ≥ Führen Sie keine Finger in die Bassreflex-Ports auf der Rückseite der Lautsprecher ein. Achten Sie besonders auf Kinder, da dies zu Verletzungen führen kann. ≥ Verbinden Sie die Lautsprecher nicht mit einem Verstärker, der eine größere Ausgangsleistung hat als ihre zulässige Eingangsleistung. Anderenfalls kann es zur Überhitzung der Lautsprecher und in der Folge zu Bränden kommen. ≥ Jeder Lautsprecher muss von mindestens zwei Personen getragen und aufgestellt werden. Wird ein Lautsprecher fallengelassen, besteht Verletzungsgefahr. ≥ Sichern Sie die Lautsprecher gegen ein Umkippen. Wenn sie auf Grund einer Katastrophe, wie bei einem starken Erdbeben oder in einem Unfall umkippen, kann es zu Verletzungen kommen. Produktidentifikationszeichen befindet sich auf der Geräteunterseite. Entsorgung von Altgeräten Nur für die Europäische Union und Länder mit Recyclingsystemen Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte führen Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Indem Sie diese Produkte ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden. Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

• Inhaltsverzeichnis Vorsichtsmaßnahmen p. 4
• Zubehör p. 5
• Über dieses Gerät p. 6
• Installation p. 7
• Anschlüsse p. 11
• Anbringen der Lautsprechernetze p. 14
• Hinweise zur Nutzung p. 15
• Gerätepflege p. 15
• Technische Daten Hinweise zu Beschreibungen in dieser Bedienungsanleitung ≥ Die gezeigten Abbildungen können sich von Ihrem Gerät unterscheiden. Deutsch Zubehör ∏ 4 Spikes ∏ 4 Spike-Schuhe ∏ 4 Abstandhalter ∏ 1 Reinigungstuch ∏ 2 kurze Kabel ∏ 1 Lautsprechernetz ≥ Stand der in dieser Bedienungsanleitung aufgeführten Produktnummern ist November 2014. Änderungen sind vorbehalten. ≥ Die Lautsprecher werden ohne Lautsprecherkabel ausgeliefert. Verwenden Sie im Handel erhältliche Lautsprecherkabel, um die Lautsprecher anzuschließen. (29) p. 15

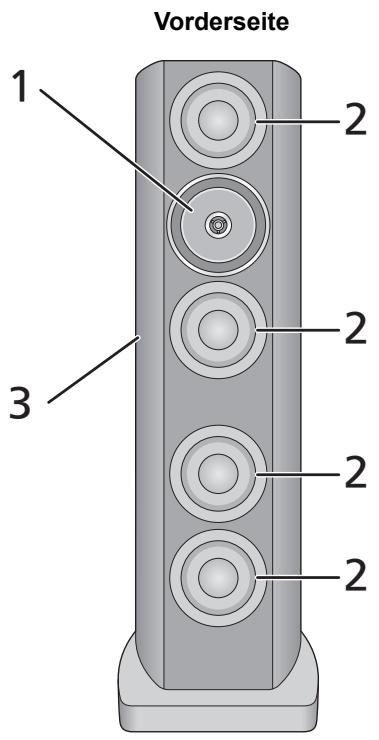

Über dieses Gerät ∫ Namen der Lautsprecherteile und -funktionen Vorderseite

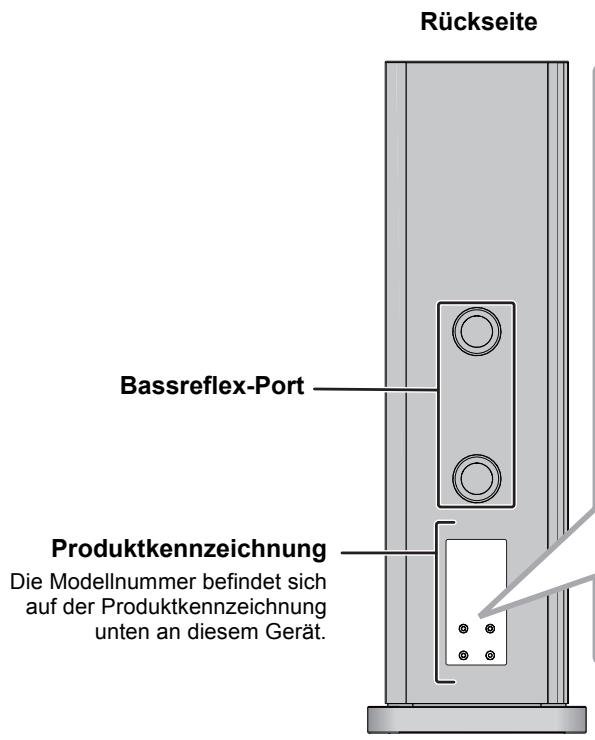

Rückseite Lautsprecheranschlüsse ≥ Jeder Lautsprecher ist mit zwei verschiedenen Arten von Lautsprecheranschlüssen ausgestattet.

Produktkennzeichnung Die Modellnummer befindet sich auf der Produktkennzeichnung unten an diesem Gerät.

Flaches 2-Wege-Koaxiallautsprechergerät

Langhub-Woofer mit geringer Verzerrung

Hochsteifes rundes Gehäuse Niederfrequenzbereich Die neu entwickelte Flachkoaxial-Zweiwege-Lautsprechereinheit verfügt über einen Hochtöner, der Frequenzen bis zu 100 kHz wiedergeben kann, und eine steife, leichte Carbon-Graphit-Membran beinhaltet. Darüber hinaus hat die Lautsprechereinheit eine flache Mittenmembran, die die Frequenzcharakteristik-Störung auf Grund des Hohlraumeffekts eliminiert, der durch die Konusmembran erzeugt wird. Das Ergebnis ist eine Punktschallquelle, die eine hervorragende Klanglokalisierung erzielt und sanfte Richtcharakteristiken über den gesamten Frequenzbereich bietet, ohne Spitzen oder Einbrüche. Der Woofer bietet geringe Verzerrungen und eine hervorragende Reaktion bei der Wiedergabe von Frequenzen, auch bei großen Amplituden, und liefert einen Bassklang mit einem großen Dynamikbereich. Das Gehäuse wurde entwickelt, um unerwünschte Vibrationen, Beugungsreflexe und Stehwellen zu vermeiden, und es ermöglicht die Wiedergabe von klangtreuen und reichen Geräuschen. ∫ Empfohlene Geräte Wir empfehlen die Verwendung von Technics-Geräten (Sonderzubehör) für eine überragende Audioqualität.

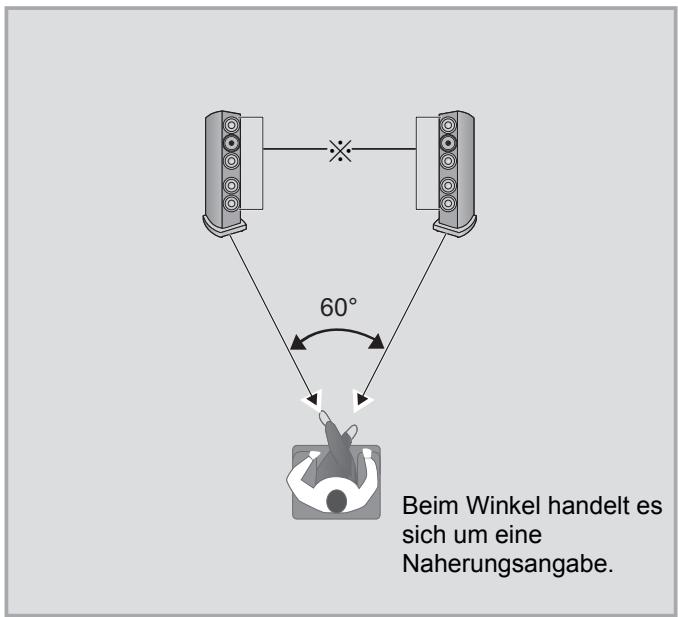

Installation z.B. ※ Lautsprecher

Deutsch 60° Beim Winkel handelt es sich um eine Naherungsangabe. ≥ Jeder Lautsprecher muss von mindestens zwei Personen getragen und aufgestellt werden. ≥ Berühren Sie die Lautsprecher nicht. Anderenfalls kann die Audioqualität beeinträchtigt werden. ≥ Stellen Sie die Lautsprecher in etwa derselben Distanz zur Hörposition auf. ≥ Die Lautsprecher erzeugen Bassklänge über die Bassreflex-Ports auf der Rückseite sowie der Vorderseite. Installieren Sie die Lautsprecher mindestens 5 cm von den Wänden entfernt, sodass diese nicht die Bassreflex-Ports bedecken. ≥ Behalten Sie den Verstärker oder andere Geräte und die Lautsprecher mindestens 1 cm voneinander entfernt. ∫ Für eine optimale Positionierung Die Qualität und Lautstärke des Bassklangs, die Leistung der Klanglokalisierung, die Klanglandschaft sowie andere Faktoren, die die Audioqualität bestimmen, variieren je nach Installationsstandort dieses Geräts, der Hörposition, den Raumbedingungen sowie anderen Faktoren. Beachten Sie bei der Installation der Lautsprecher die folgenden Informationen. Bestimmung eines Installationsstandorts. ≥ Jeder Lautsprecher hat etwa eine Masse von 72 kg. Vergewissern Sie sich, dass der gewünschte Installationsort die entsprechende Tragfähigkeit aufweist. ≥ Wenn Sie die Lautsprecher gegen Umkippen sichern müssen, wenden Sie sich an einen Installationsfachmann. Die Bodenund Wandstärke muss überprüft werden. (> 10) ≥ Stellen Sie die Lautsprecher auf eine sichere und ebene Oberfläche. Wenn die Lautsprecher nach dem Aufbau wackeln, verwenden Sie die Abstandshalter. (> 8) ≥ Um die Lücke der Audioqualität zwischen dem linken und rechten Lautsprecher zu minimieren, installieren Sie diese so, dass die akustischen Bedingungen (Sound-Reflexion und -Absorption) um diese herum dieselben sind. Anpassung der Entfernungen zwischen der Rückseite der Lautsprecher und der Wände Wenn Sie die Lautsprecher nahe an einer Wand oder in einer Ecke installieren, ist der Bassklang kraftvoller; befinden sich die Lautsprecher jedoch zu nahe daran, können sich die Leistung der Klanglokalisierung und die Klanglandschaft beeinträchtigen. Passen Sie in diesem Fall den Abstand zwischen den Lautsprechern und der Längswand an, der zwischen 30 cm und 60 cm liegen sollte. (Beachten Sie, dass der Abstand zwischen den Lautsprechern und den Seitenwänden größer als 60 cm sein sollte.) ≥ Ziehen Sie die Lautsprecher nicht mit Gewalt. Andernfalls können sich die Pads an ihren Füßen ablösen und die Lautsprecher und der Boden können beschädigt werden. Anpassung des Winkels der Lautsprecher Richten Sie die Vorderseite der Lautsprecher in Richtung des Hörers aus. Durch das Befolgen dieser Schritte können die Lautsprecher eine präzisere Klanglokalisierung erzielen. Anpassung der Raumakustik und Lautsprecheranordnung Je nach Raumumgebung (einschließlich der Größe und Form des Raums, der Entfernung zu den Wänden und dem Schallpegel), können bestimmte Klänge überspitzt oder unterdrückt werden, sodass diese schwer zu hören sind. In solchen Fällen kann das Anpassen des Schallpegels durch das Bewegen der Lautsprecher, das Ändern Ihrer Hörposition oder das Bedecken der Wände oder Fenster mit dicken Vorhängen dabei helfen, das Problem zu lösen. ≥ Die Spikes können die Audioqualität verbessern. (> 8) (31)

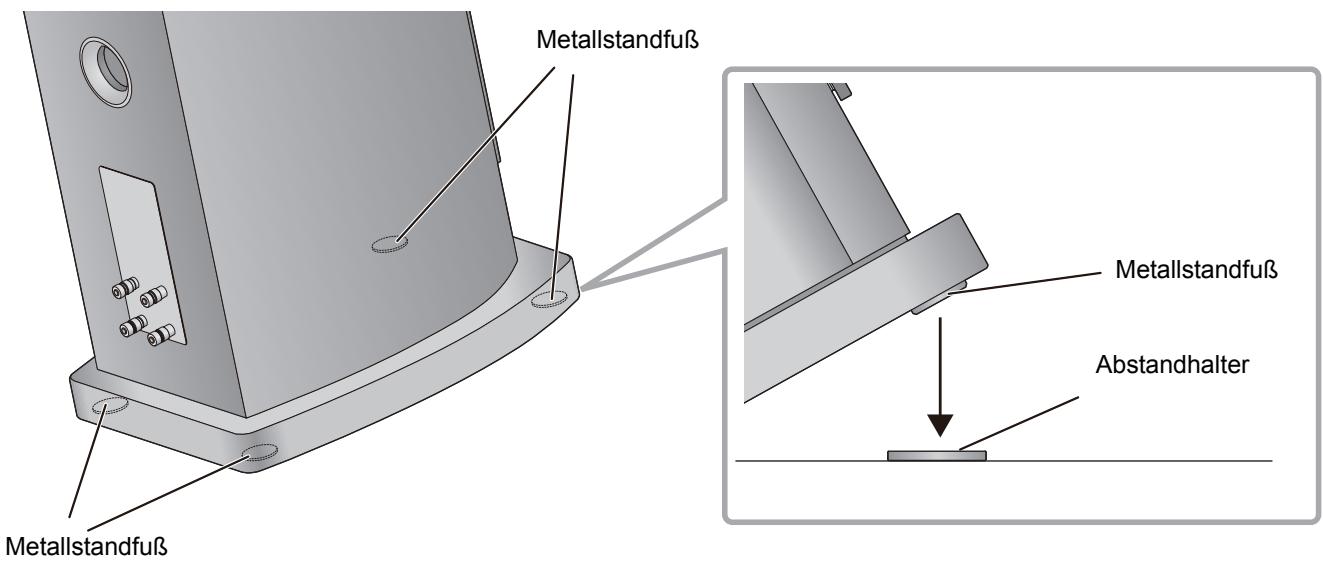

Über die Abstandhalter und Spikes ≥ Bewahren Sie die Spikes außerhalb der Reichweite von Kindern auf, um ein Verschlucken zu verhindern. ∫ Anbringen der Abstandhalter Stellen Sie die Lautsprecher auf eine Oberfläche, die nicht beschädigt wird, wie auf einen Teppichboden, oder auf eine Oberfläche, bei der es Ihnen nichts ausmacht, wenn sie beschädigt wird. ≥ Wenn die Lautsprecher wackeln, platzieren Sie die Abstandshalter unter den Metallfüßen. So wird ein Wackeln der Metallfüße am Installationsort vermieden. Metallstandfuß Metallstandfuß Abstandhalter Metallstandfuß ∫ Anbringen der Spikes Die Spikes können die Audioqualität verbessern. ≥ Panasonic übernimmt keinerlei Haftung für Unfälle oder Schäden durch unsachgemäßen Aufbau oder Umgang mit dem Produkt. Bringen Sie das Zubehör ausschließlich entsprechend der Bedienungsanleitung an. ≥ Jeder Lautsprecher hat etwa eine Masse von 72 kg. Wenn Sie die Lautsprecher kippen, um die Spikes anzubringen, führen Sie diese Arbeit mit mindestens zwei Personen aus. Wenn Sie die Spikes anbringen, achten Sie darauf, dass Sie Ihre Finger oder Zehen nicht zwischen Lautsprecher und Fußboden einklemmen und dass die Lautsprecher nicht umfallen. Bedecken Sie den Boden außerdem dort, wo der Lautsprecher abgelegt werden soll, mit einer dicken Matte oder einem ähnlichen Gegenstand, um Schäden am Fußboden zu vermeiden. ≥ Jeder Spike trägt eine Masse von etwa 18 kg, daher ist es möglich, dass die Spikes Spuren bzw. Kerben am Installationsort hinterlassen. Verwenden Sie die mitgelieferten Spike-Schuhe oder erwerben Sie Spike-Schuhe mit großen Kontaktflächen und angemessener Stärke, um Schäden an der Umgebung durch die Spikes zu vermeiden. ≥ Beim Bewegen der Lautsprecher mit angebrachten Spikes kann es zu Schäden am Fußboden kommen. Entfernen Sie die Spikes, bevor Sie den Installationsort wechseln.

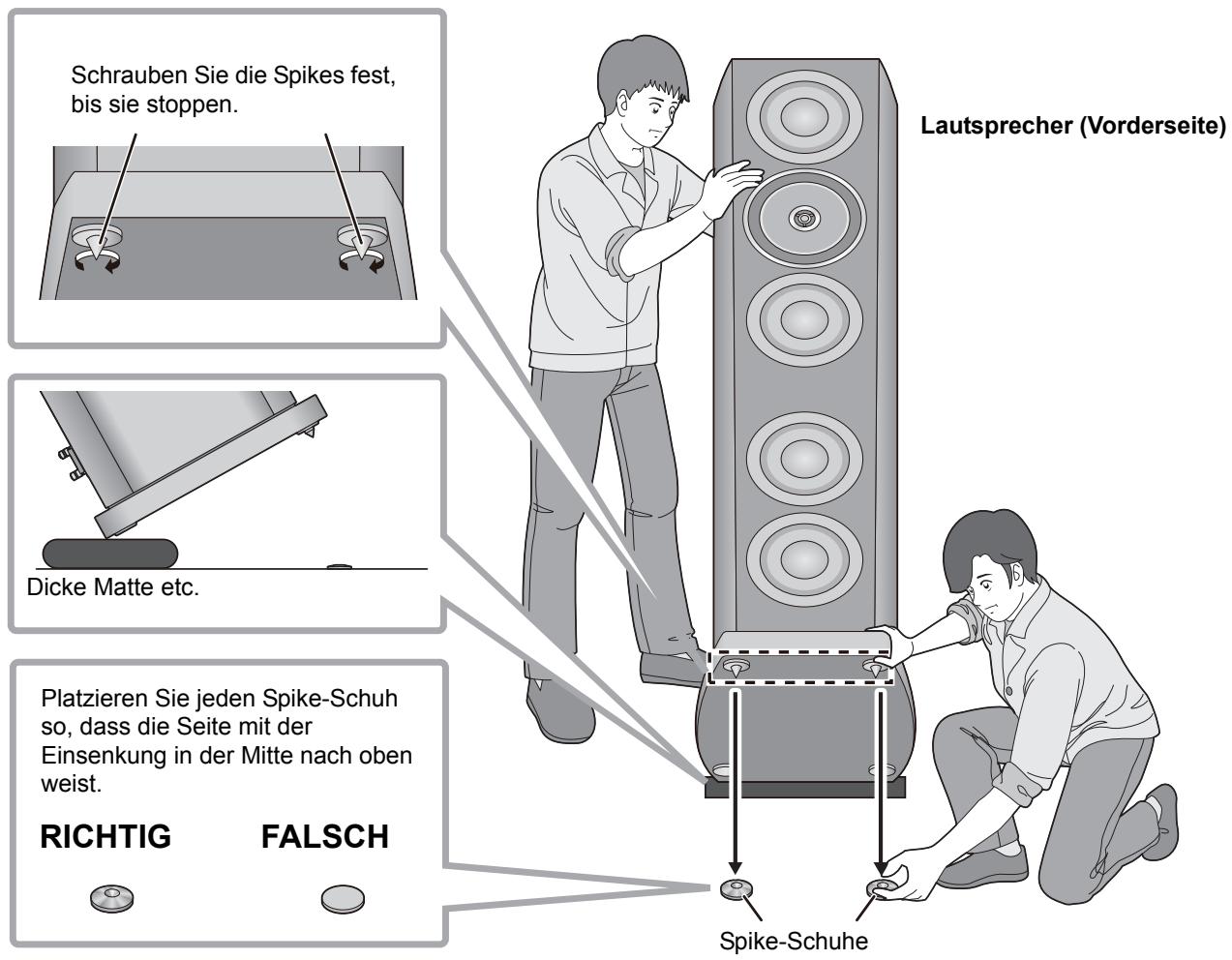

1 Neigen Sie die Lautsprecher nach hinten und schrauben Sie die Spikes in die Schraublöcher an den vorderen Metallfüßen. Wenn Sie die Spike-Schuhe verwenden, platzieren Sie sie unter den Spikes. Schrauben Sie die Spikes fest, bis sie stoppen. Deutsch Lautsprecher (Vorderseite) Dicke Matte etc. Platzieren Sie jeden Spike-Schuh so, dass die Seite mit der Einsenkung in der Mitte nach oben weist. RICHTIG FALSCH Spike-Schuhe 2 Während Sie die Enden der Spikes mit den Kerben an den Spike-Schuhen ausrichten, bringen Sie den Lautsprecher langsam in die aufrechte Position zurück. 3 Neigen Sie die Lautsprecher auf dieselbe Weise wie in Schritt 1 nach vorn und schrauben Sie die Spikes in die Schraublöcher an den hinteren Metallfüßen. Wenn Sie die Spike-Schuhe verwenden, platzieren Sie sie unter den Spikes. 4 Wenn die Lautsprecher wackeln, legen Sie die Abstandshalter unter die Spike-Schuhe. (> 8) (33)

Verhindern der Lautsprecher gegen ein Umkippen Die Lautsprecher können in einer Katastrophe, wie bei einem starken Erdbeben oder in einem Unfall umkippen. Vergewissern Sie sich zu Ihrer eigenen Sicherheit, dass die Lautsprecher gegen ein Umkippen gesichert sind. Jeder Lautsprecher wiegt insgesamt ca. 72 kg. Überprüfen Sie, ob die Lautsprecherorte stark genug sind, um diesem Gewicht standzuhalten. Wenden Sie sich für Details an einen Installationsfachmann. ∫ Bei der Sicherung der Lautsprecher an einer horizontalen Oberfläche (Boden etc.) ∫ Bei der Sicherung der Lautsprecher an einer vertikalen Oberfläche (Wand etc.) Sichern Sie jeden Lautsprecher mit Drähten oder ähnlichen Gegenständen am Boden, wie in der Abbildung angezeigt. Schlingen Sie ein Band oder einen ähnlichen Gegenstand um jeden Lautsprecher und verbinden Sie diesen mit Hilfe eines kräftigen Drahts, einer Kette oder einem ähnlichen Gegenstand mit einer stabilen Wand oder Säule, wie in der Abbildung angezeigt. ≥ Die oben beschriebenen Maßnahmen gewährleisten keinen Schutz für alle Katastrophen und Unfälle, einschließlich Erdbeben. Bitte beachten Sie, dass Panasonic nicht für Beschädigungen an den Lautsprechern, ihren Installationsstandorten oder anderen Gegenständen verantwortlich ist, die durch die ausgeführten Arbeiten zur Sicherung der Lautsprecher gegen ein Umkippen verursacht werden. ≥ Durch die Nutzung der Spikes werden die Lautsprecher anfälliger für ein Umkippen.

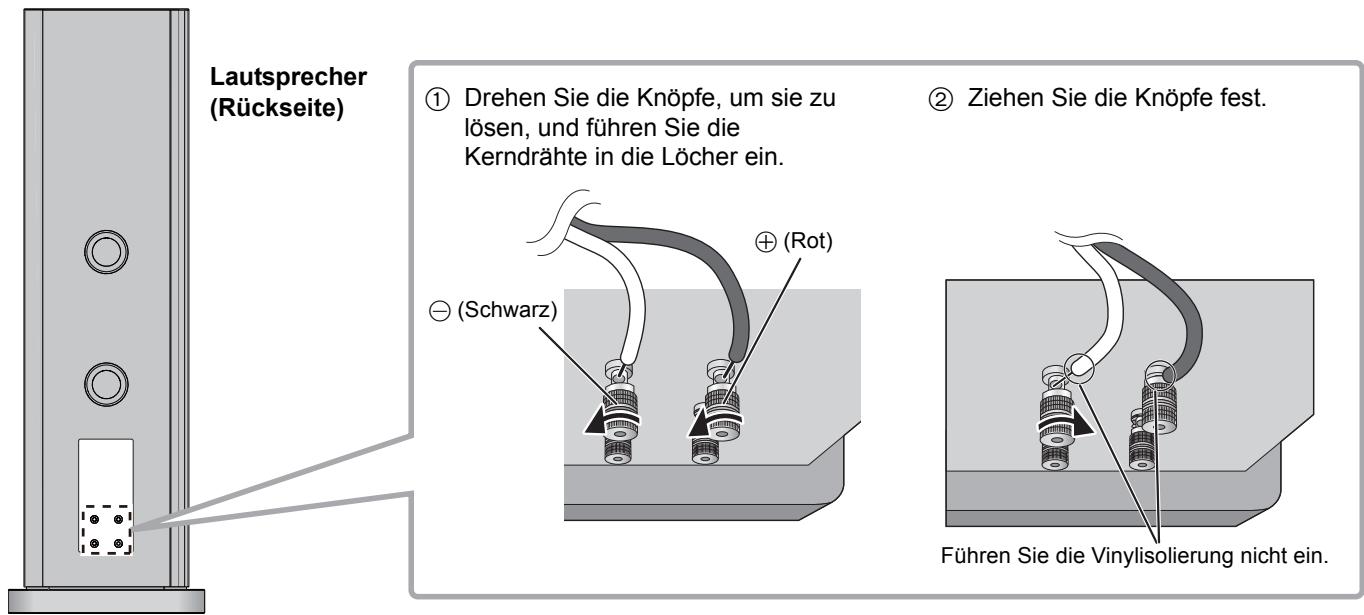

Anschlüsse Anschließen der Lautsprecherkabel Die Lautsprecher werden ohne Lautsprecherkabel ausgeliefert. Verwenden Sie im Handel erhältliche Lautsprecherkabel, um die Lautsprecher anzuschließen. Lautsprecher (Rückseite) 1 Drehen Sie die Knöpfe, um sie zu lösen, und führen Sie die Kerndrähte in die Löcher ein. 2 Ziehen Sie die Knöpfe fest. Deutsch + (Rot) - (Schwarz) Führen Sie die Vinylisolierung nicht ein. ≥ Achten Sie darauf, die Polarität der Lautsprecherdrähte nicht zu überkreuzen (Kurzschluss) oder umzukehren, da dies zur Beschädigung des Verstärkers führen kann. FALSCH (35)

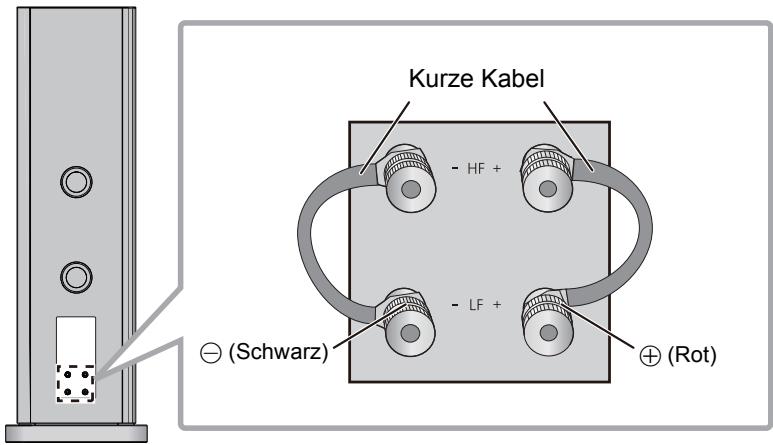

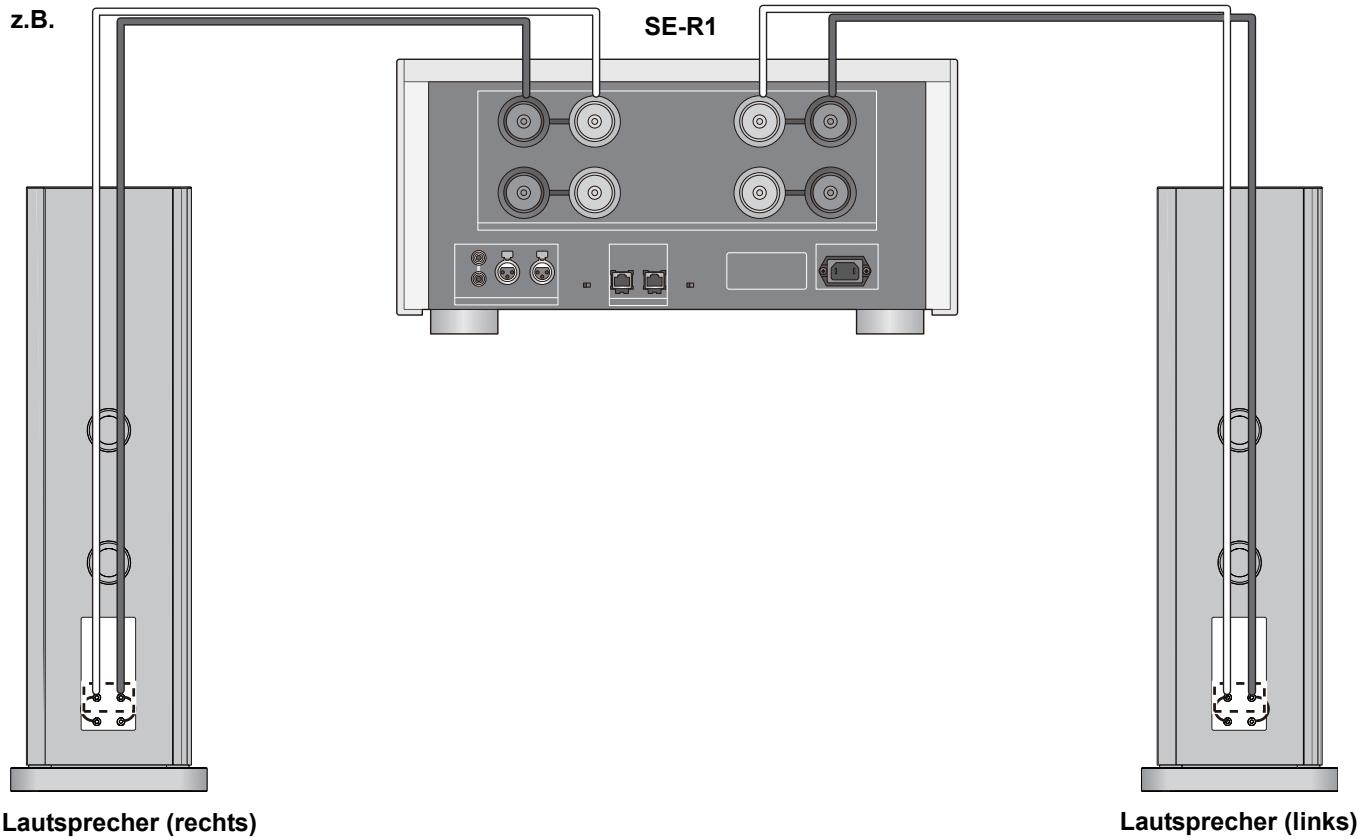

Anschluss über einen Verstärker ≥ Schalten Sie den Verstärker aus und ziehen Sie dessen Netzkabel, bevor Sie den Verstärker anschließen. ≥ Detaillierte Informationen finden Sie in der Bedienungsanleitung des Verstärkers. ∫ Einfache Kabelverbindung 1 Verbinden Sie die kurzen Kabel. Lautsprecher (Rückseite) Kurze Kabel - (Schwarz) + (Rot) 2 Verbinden Sie den Verstärker und die Lautsprecher mit Lautsprecherkabeln (im Handel erhältlich). z.B. Lautsprecher (rechts)

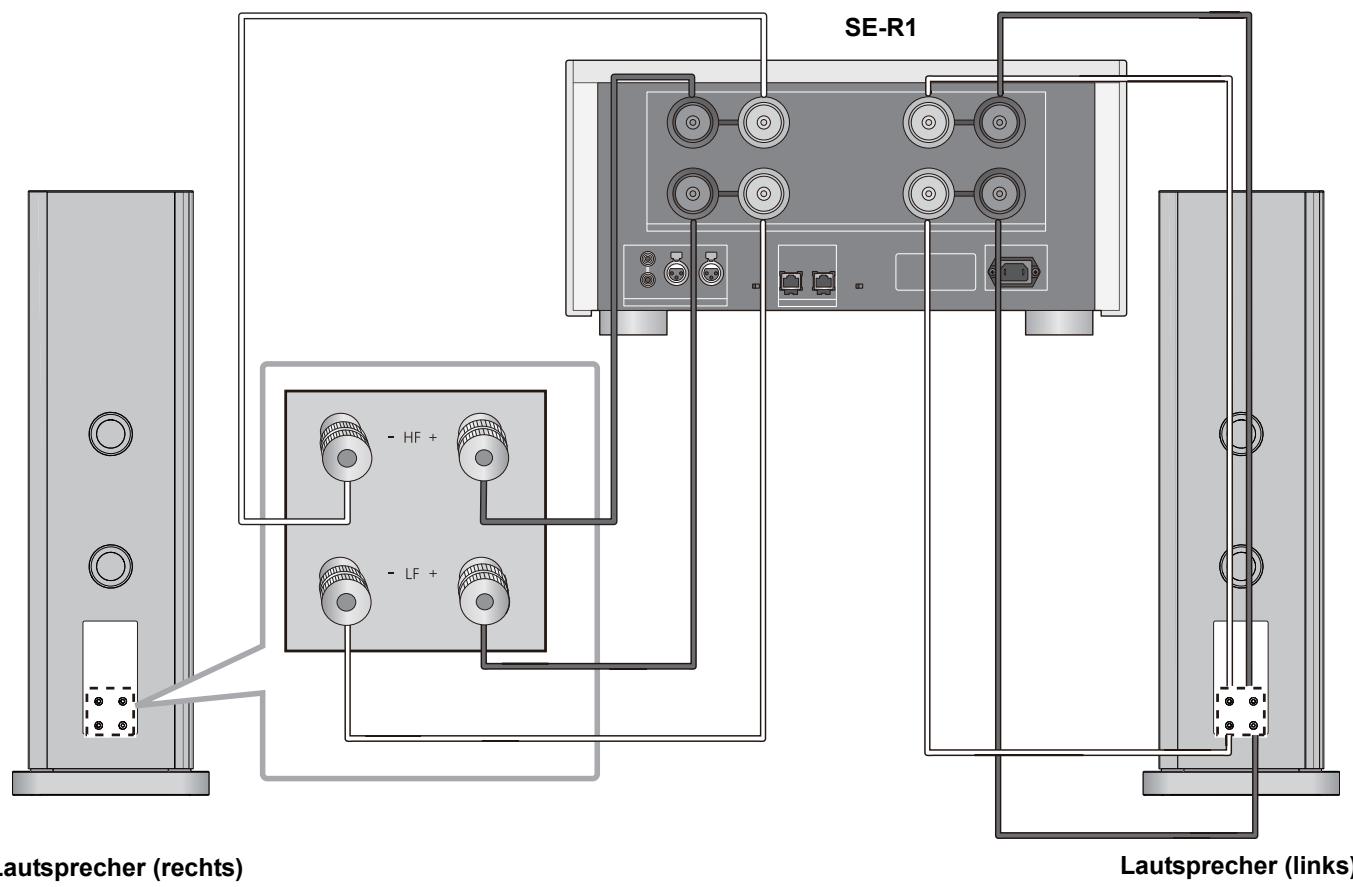

∫ Bi-Wiring-Verbindung ≥ Die kurzen Kabel (mitgeliefert) werden nicht für Bi-Wiring-Verbindungen verwendet. z.B. Deutsch SE-R1 Lautsprecher (rechts) Lautsprecher (links) ≥ Bewegen Sie den Lautsprecher nicht, während die Lautsprecherkabel angeschlossen sind. Dies kann zu einem Kurzschluss führen. ≥ Wenn die Verbindungen hergestellt wurden, ziehen Sie leicht an den Lautsprecherkabeln, um sicherzustellen, dass diese fest verbunden sind. ≥ Verdrahten Sie die Polarität (+/-) der Anschlüsse richtig. Andernfalls können die Stereo-Effekte beeinträchtigt werden oder es kann zu Fehlfunktionen kommen. (37)

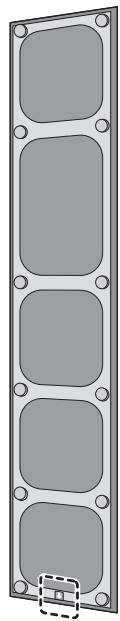

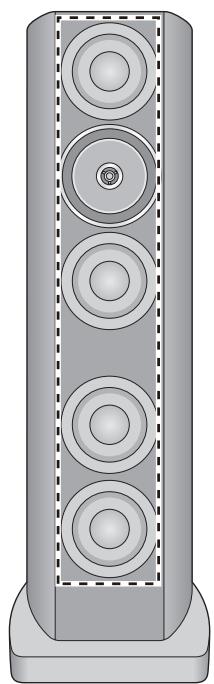

Anbringen der Lautsprechernetze Die Lautsprecher werden mit Lautsprechernetzen geliefert, welche die Lautsprechergeräte vor Staub schützen. Verwenden Sie die Magnete, um die Lautsprechernetze an den Lautsprechereinheiten zu befestigen. Um die Lautsprechernetze korrekt anzubringen, überprüfen Sie deren Oben-Unten-Orientierung anhand der nachstehenden Abbildung. Lautsprecher (Vorderseite) RICHTIG FALSCH Überprüfen Sie die ObenUnten-Orientierung. Lautsprechernetz (Rückseite) ≥ Sie können eine hochwertige Audiowiedergabe genießen, wenn Sie zuvor die Lautsprechernetze entfernen.

Hinweise zur Nutzung Deutsch Um die Lautsprecher vor Schäden durch eine übermäßige Eingabe zu schützen, beachten Sie folgende Vorsichtsmaßnahmen: ≥ Drehen Sie die Lautstärke in den folgenden Situationen zurück, um eine Beschädigung der Lautsprecher zu vermeiden: jWenn eine Programmquelle mit verzerrtem Klang wiedergegeben wird. jWenn die Lautsprecher Rückkopplungsheulen von einem Mikrofon oder Plattenspieler, Rauscheinstreuungen von einem UKW-Sender oder Sinussignale auffangen, die von einem Oszillator, einer Test-Disc oder einem elektronischen Musikinstrument erzeugt werden. jBeim Einstellen des Klangcharakters. jBeim Ein- und Ausschalten des Verstärkers. ≥ Vermeiden Sie ein zu starkes Erhöhen der Lautstärke, wenn Sie Höhen mit einem Grafik-Equalizer oder einer anderen Steuerung verstärken. ≥ Vermeiden Sie die Ausgabe von übermäßig lauten Klängen mit einem Verstärker mit niedriger Leistung. Andernfalls erhöht sich die harmonische Verzerrung des Verstärkers und die Lautsprecher können beschädigt werden. ≥ Durch Wiedergabe mit hohem Lautstärkepegel über längere Zeiträume hinweg können die Lautsprecher beschädigt werden, und ihre Lebensdauer verkürzt sich. ≥ Berühren Sie die Lautsprecheranschlüsse nicht mit den Händen oder mit Gegenständen, während die Lautsprecher betrieben werden. Anderenfalls besteht je nach Gebrauchsbedingungen das Risiko, dass Sie hohen Stromspannungen ausgesetzt sind. Gerätepflege Reinigen Sie die Lautsprecher mit dem mitgelieferten Reinigungstuch. ≥ Wenn Schmutz hartnäckig ist, wringen Sie ein nasses Tuch gründlich aus, um den Schmutz abzuwischen und trocknen Sie es mit einem trockenen Tuch ab. ≥ Verwenden Sie keine Lösungsmittel wie Benzin, Verdünner, Alkohol, Haushaltsreiniger, einen chemischen Wischer etc. Diese könnten dazu führen, dass sich das äußere Gehäuse verformt oder die Beschichtung abblättert. Technische Daten Typ Lautsprechereinheit Woofer Mitten/Tweeter Impedanz Eingangsleistung (IEC) Schalldruckpegel Frequenzbereich Übergangsfrequenz Abmessungen (BkHkT) Gewicht Betriebstemperaturbereich Betriebsfeuchtigskeitsbereich 3,5-Wege-6-Lautsprecher, Bassreflex-Typ (2-Wege-Koaxial-Mitten/integrierte Tweeter) 16 cm Konustyp k4 Koaxial 16 cm Flachtyp k1 / 2,5 cm Kuppeltyp k1 300 W (MAX) 150 W (RATED) 88 dB (2,83 V/m) 85 dB (W/m) 20 Hz bis 100 kHz (-16 dB) 28 Hz bis 90 kHz (-10 dB) 300 Hz, 3 kHz 408 mmk1.260 mmk522 mm Ca. 72 kg 0 oC bis i40 oC 20 % bis 80 % Rel. Feuchte (keine Kondensbildung) ≥ Änderungen der technischen Daten bleiben ohne vorherige Ankündigung vorbehalten. ≥ Die Gewichtsangaben und Abmessungen sind ungefähre Werte. (39)
