Tipo	Diffusore a 6 altoparlanti 3,5 vie di tipo bass-reflex
Dimensioni (L × A × P)	408 mm × 1 260 mm × 522 mm
Peso	Circa 72 kg (159 lb)
Impedenza	4 Ω
Potenza di ingresso (IEC)	300 W (MAX), 150 W (nominale)
Livello di pressione sonora	88 dB (2,83 V/m) ; 85 dB (W/m)
Gamma di frequenze	20 Hz a 100 kHz (-16 dB) ; 28 Hz a 90 kHz (-10 dB)
Frequenza di crossover	300 Hz, 3 kHz
Altoparlanti woofer	4 × cono 16 cm (6 1/2 pollici)
Altoparlante medio/acuti	Coassiale piatto 16 cm (6 1/2 pollici) × 1 / cupola 2,5 cm (1 pollice) × 1
Tipo di cabinet	Forma curvata ad alta rigidità
Temperatura di funzionamento	0 °C a +40 °C
Umidità di funzionamento	20 % a 80 % UR (senza condensa)
Accessori inclusi	4 punte, 4 supporti per punte, 1 griglia, 2 cavetti
Connettori	Presa bi-wiring (HF+/- e LF+/-)
Manutenzione	Pulire con il panno fornito; per lo sporco, panno umido poi asciutto; non usare solventi
Sicurezza	Non smontare, non posizionare su superfici instabili, tenere le punte fuori dalla portata dei bambini

Domande frequenti - SB-R1-E PANASONIC

Come installare le punte sotto il diffusore?

Inclinare il diffusore all'indietro (con due persone) e avvitare le punte nei fori dei piedi anteriori. Posizionare i supporti per punte sotto, quindi raddrizzare il diffusore. Ripetere per i piedi posteriori inclinando in avanti. Utilizzare un tappeto spesso per proteggere il pavimento.

Posso usare un normale cavo per diffusori?

Sì, i diffusori non vengono forniti con cavi. Utilizzare cavi per diffusori commerciali. Assicurarsi di rispettare la polarità (+/-) e di non cortocircuitare i fili.

Cos'è il collegamento bi-wiring?

Il bi-wiring consiste nel collegare separatamente i terminali HF e LF del diffusore all'amplificatore con due coppie di cavi. I cavetti forniti non vengono utilizzati in questo caso. Ciò può migliorare la qualità del suono.

Come pulire il diffusore?

Utilizzare il panno per la pulizia fornito. Per lo sporco ostinato, pulire con un panno umido ben strizzato e poi con un panno asciutto. Non usare mai benzina, diluente, alcol o detersivo per cucina.

Che distanza lasciare tra il diffusore e il muro?

Posizionare i diffusori ad almeno 5 cm dal muro per non ostruire i porti bass-reflex posteriori. Per bassi ottimali, la distanza dal muro anteriore può essere regolata tra 30 cm e 60 cm.

Il diffusore è molto pesante, come spostarlo?

Ogni diffusore pesa circa 72 kg. Deve essere trasportato e installato da almeno due persone. Prima di spostare il diffusore, rimuovere le punte per evitare di danneggiare il pavimento.

Posso usare questo diffusore con qualsiasi amplificatore?

Sì, ma assicurarsi che la potenza di uscita dell'amplificatore non superi l'ingresso ammissibile (300 W max). Una potenza eccessiva può danneggiare gli altoparlanti.

Come mettere in sicurezza il diffusore contro il ribaltamento?

Fissare il diffusore al pavimento con fili o utilizzare una cinghia attaccata a un muro solido. Consultare un installatore specializzato per verificare la resistenza del pavimento e del muro. Le punte rendono il diffusore più vulnerabile al ribaltamento.

Le griglie di protezione sono rimovibili?

Sì, le griglie sono tenute da magneti. È possibile rimuoverle per una qualità del suono superiore. Verificare l'orientamento alto/basso durante il riposizionamento.

Qual è la garanzia di questo diffusore?

Panasonic Canada offre una garanzia limitata di 5 anni (parti e manodopera) per i diffusori Technics. Copre i difetti dei materiali e di fabbricazione in condizioni normali di utilizzo.

MANUALE UTENTE SB-R1-E PANASONIC

Istruzioni per l'uso

La ringraziamo dell'acquisto di questo prodotto.

Leggere attentamente queste istruzioni prima di utilizzare il presente prodotto, e conservare questo manuale per usi futuri.

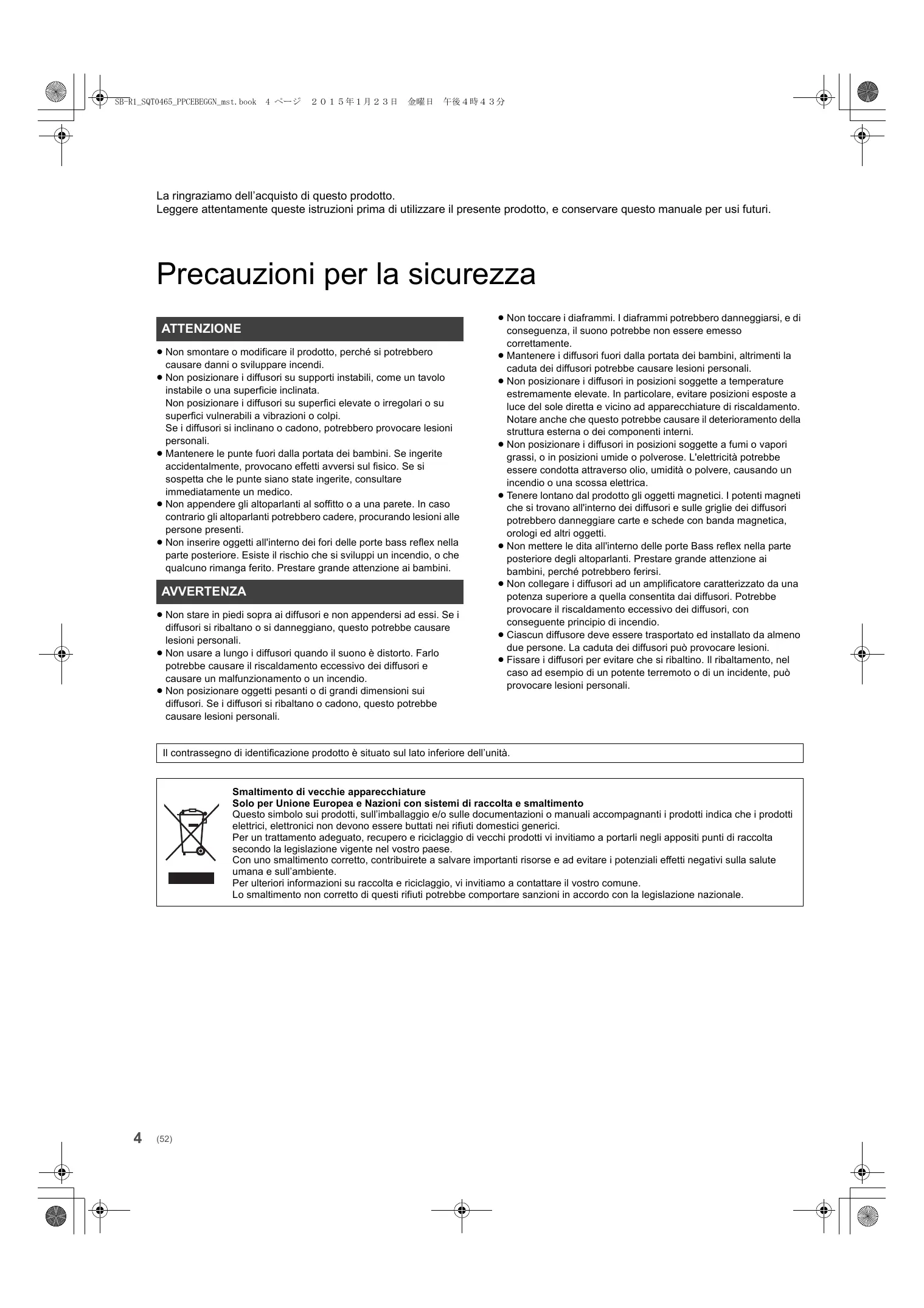

Precauzioni per la sicurezza

ATTENZIONE

• Non smontare o modificare il prodotto, perché si potrebbero causare danni o sviluppare incendi.
• Non posizionare i diffusori su supporti instabili, come un tavolo instabile o una superficie inclinata.
  Non posizionare i diffusori su superfici elevate o irregolari o su superfici vulnerabili a vibrazioni o colpi. Se i diffusori si inclinano o cadono, potrebbero provocare lesioni personali.
• Mantenere le punte fuori dalla portata dei bambini. Se ingerite accidentalmente, provocano effetti avversi sul fisico. Se si sospetta che le punte siano state ingerite, consultare immediatamente un medico.
• Non appendere gli altoparlanti al soffitto o a una parete. In caso contrario gli altoparlanti potrebbero cadere, procurando lesioni alle persone presenti.
• Non inserire oggetti all'interno dei fori delle porte bass reflex nella parte posteriore. Esiste il rischio che si sviluppi un incendio, o che qualcuno rimanga ferito. Prestare grande attenzione ai bambini.

AVVERTENZA

• Non stare in piedi sopra ai diffusori e non appendersi ad essi. Se i diffusori si ribaltano o si danneggiano, questo potrebbe causare lesioni personali.
• Non usare a lungo i diffusori quando il suono è distorto. Farlo potrebbe causare il riscaldamento eccessivo dei diffusori e causare un malfunzionamento o un incendio.

• Non posizionare oggetti pesanti o di grandi dimensioni sui diffusori. Se i diffusori si ribaltano o cadono, questo potrebbe causare lesioni personali.

• Non toccare i diaframmi. I diaframmi potrebbero danneggiarsi, e di conseguenza, il suono potrebbe non essere emesso correttamente.

• Mantenere i diffusori fuori dalla portata dei bambini, altrimenti la caduta dei diffusori potrebbe causare lesioni personali.
• Non posizionare i diffusori in posizioni soggette a temperature estremamente elevate. In particolare, evitare posizioni esposte a luce del sole diretta e vicino ad apparecchiature di riscaldamento. Notare anche che questo potrebbe causare il deterioramento della struttura esterna o dei componenti interni.
• Non posizionare i diffusori in posizioni soggette a fumi o vapori grassi, o in posizioni umide o polverose. L'elettricità potrebbe essere condotta attraverso olio, umidità o polvere, causando un incendio o una scossa elettrica.
• Tenere lontano dal prodotto gli oggetti magnetici. I potenti magneti che si trovano all'interno dei diffusori e sulle griglie dei diffusori potrebbero danneggiare carte e schede con banda magnetica, orologi ed altri oggetti.
• Non mettere le dita all'interno delle porte Bass reflex nella parte posteriore degli altoparlanti. Prestare grande attenzione ai bambini, perché potrebbero ferirsi.
• Non collegare i diffusori ad un amplificatore caratterizzato da una potenza superiore a quella consentita dai diffusori. Potrebbe provocare il riscaldamento eccessivo dei diffusori, con conseguente principio di incendio.
• Ciascun diffusore deve essere trasportato ed installato da almeno due persone. La caduta dei diffusori può provocare lesioni.
• Fissare i diffusori per evitare che si ribaltino. Il ribaltamento, nel caso ad esempio di un potente terremoto o di un incidente, può provocare lesioni personali.

Il contrassegno di identificazione prodotto è situato sul lato inferiore dell'unità.

Smaltimento di vecchie apparecchiature

Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questo simbolo sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti vi invitiamo a portarli negli appositi punti di raccolta secondo la legislazione vigente nel vostro paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Indice

Precauzioni per la sicurezza .... 4

Accessori 5

Informazioni su questa unità .... 6

Installazione....7

Connessioni.... 11

Fissaggio delle griglie dei diffusori....14

Note sull'utilizzo .... 15

Cura dell'unità 15

Specifiche 15

Descrizioni contenute in queste istruzioni per l'uso

- L'aspetto dell'unità mostrata nelle illustrazioni potrebbe apparire diverso da quello dell'unità in dotazione.

Accessori

□ 4 punte

□ 4 distanziatori

□ 2 cavetti

□ 4 sottopunte

□ 1 panno per pulizia

□ 1 griglia dei diffusori

• I codici prodotto forniti in queste istruzioni per l'uso sono aggiornati a novembre 2014. Tali codici sono soggetti a modifica.
• I diffusori non sono muniti di cavi di potenza. Per il collegamento usare cavi di potenza disponibili in commercio.

Informazioni su questa unità

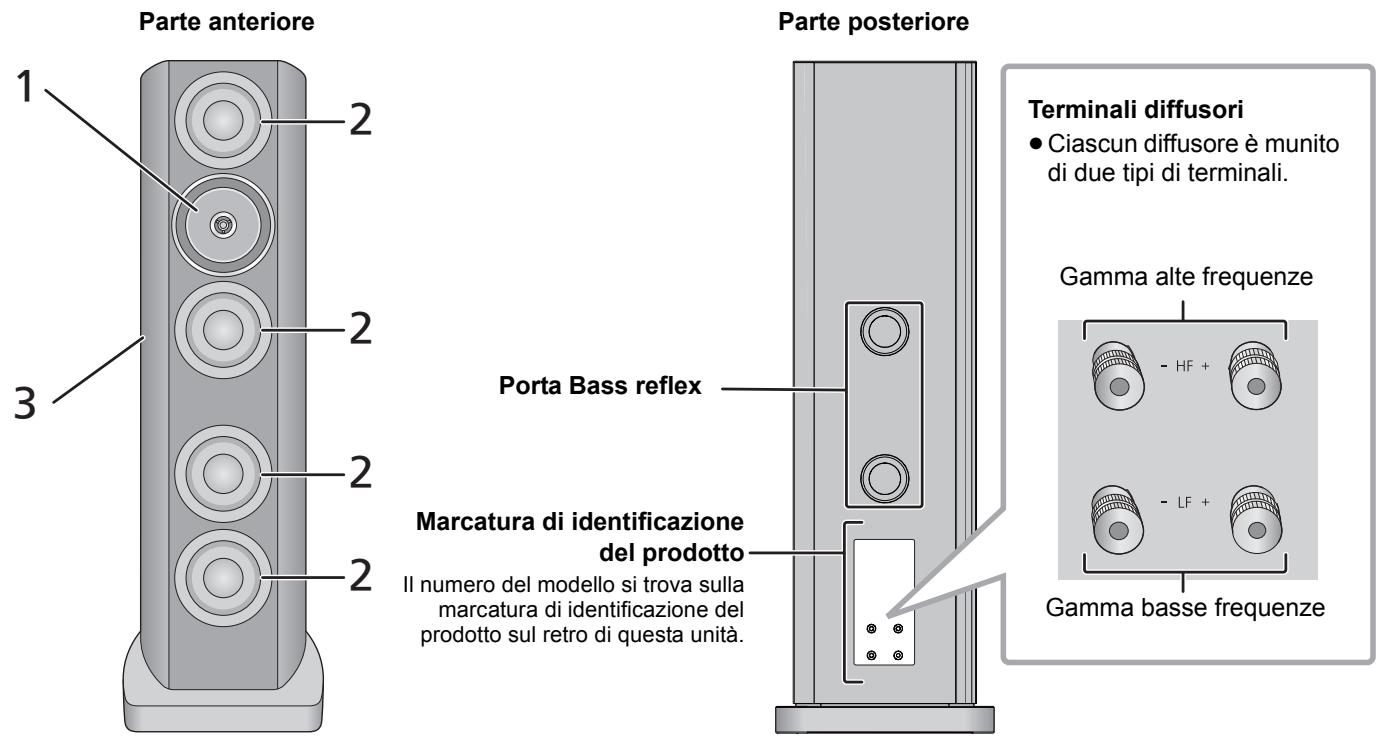

■ Nomi delle parti e caratteristiche degli altoparlanti

Parte anteriore 1 2 3 2 2 2 2 Parte posteriore Porta Bass reflex Marcatura di identificazione del prodotto Il numero del modello si trova sulla marcatura di identificazione del prodotto sul retro di questa unità. Terminali diffusori • Ciascun diffusore è munito di due tipi di terminali. Gamma alte frequenze - HF + - LF + Gamma basse frequenze

1 Altoparlante piatto coassiale a 2 vie

Il diffusore di nuova concezione con due altoparlanti piatti coassiali dispone di un tweeter a cupola in grado di riprodurre frequenze sino a 100 kHz, che incorpora un diaframma rigido e leggero in grafite di carbonio. Inoltre, il diffusore dispone di un diaframma piatto per i medi che elimina il disturbo caratteristico della frequenza dovuto all'effetto cavità causato dal diaframma a cono. Il risultato è una fonte sonora puntiforme che consente una eccezionale localizzazione del suono e fornisce ottime caratteristiche direzionali sull'intera gamma di frequenza in modo lineare.

2 Woofer caratterizzato da bassa distorsione e lunga escursione

Il woofer offre bassa distorsione ed una eccezionale risposta nella riproduzione di frequenze anche con ampiezza estesa, ottenendo bassi con una estesa gamma dinamica.

3 Cabinet arrotondato, estremamente rigido

Progettato in modo da eliminare le vibrazioni indesiderate, la diffrazione della riflessione e le onde stazionarie, il mobiletto consente la riproduzione di un ambiente sonoro ricco e fedele.

■ Dispositivi consigliati

Per una migliore qualità dell'audio si consiglia di utilizzare i seguenti dispositivi Technics (opzionali).

Nome del prodotto	Numero modello
Amplificatore di potenza stereo	SE-R1
Network Audio Control Player	SU-R1

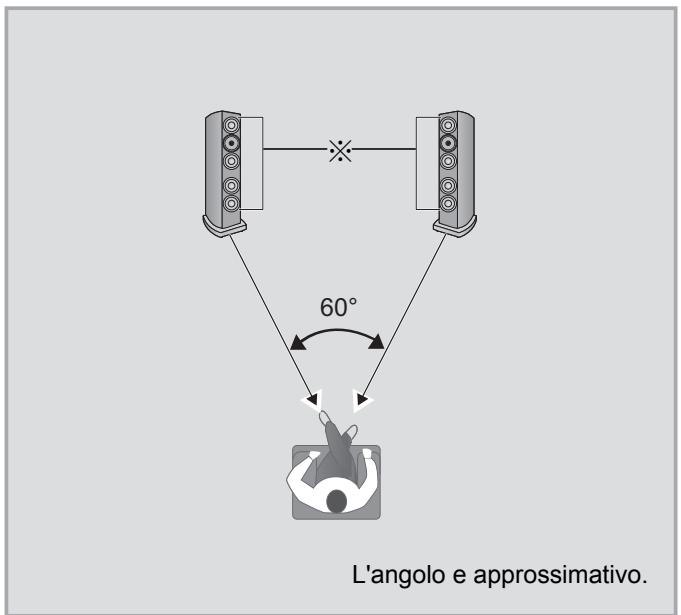

Installazione

es.

60° L'angolo e approssimativo.

Diffusori

• Ciascun diffusore deve essere trasportato ed installato da almeno due persone.
• Non toccare i diffusori. In caso contrario si rischia di compromettere la qualità dell'audio.
• Posizionare i diffusori all'incirca alla stessa distanza dalla posizione di ascolto.
• I diffusori emettono i suoni bassi dalle porte bass reflex sul retro dell'unità, oltre che dal davanti. Installare i diffusori ad una distanza di almeno 5 cm dalle pareti, in modo che le porte bass reflex sul retro non risultino coperte.
• Tenere l'amplificatore o qualsiasi altro dispositivo lontano dai diffusori almeno 1 cm.

■ Per un posizionamento ottimale

La qualità ed il volume dei bassi, la localizzazione del suono, l'ambiente sonoro e altri fattori che determinano la qualità dell'audio, variano a seconda del punto in cui è installata questa unità, della posizione di ascolto, delle condizioni della stanza e di altri fattori. Quando si installano gli altoparlanti, tenere conto di quanto segue.

Scelta del punto di installazione.

• Ciascun diffusore ha una massa di circa 72 kg. Verificare che la posizione di installazione sia sufficientemente robusta da sopportare questo peso.
• Se è necessario assicurare i diffusori in modo che non si ribaltino, consultare un installatore specializzato. È necessario verificare la robustezza del pavimento e della parete. (⇒ 10)
• Posizionare i diffusori su una superficie piana sicura.
  Se i diffusori non sono stabili quando vengono posizionati, usare i distanziatori. ( 8)
• Per minimizzare la differenza della qualità sonora tra il diffusore sinistro e quello destro, installarli in modo che le condizioni acustiche (riflessione ed assorbimento del suono) attorno ad essi siano le stesse.

Regolazione della distanza tra il retro degli altoparlanti e le pareti

Se si installano i diffusori vicino ad una parete o in un angolo, i bassi saranno più potenti; tuttavia, quando i diffusori sono troppo vicini alla parete o all'angolo, la localizzazione e il soundstage possono peggiorare. In tal caso, regolare la distanza tra i diffusori e la parete anteriore, che dovrebbe essere tra 30 cm e 60 cm. (Notare che la distanza tra i diffusori e le pareti laterali dovrebbe essere superiore a 60 cm.)

- Non trascinare i diffusori con forza. Farlo può causare il distacco delle protezioni sui piedini, danneggiando i diffusori ed il pavimento.

Regolazione dell'angolazione dei diffusori

Angolare il lato anteriore dei diffusori verso l'ascoltatore. In questo modo la localizzazione del suono dei diffusori migliorerà.

Regolazione dell'acustica della stanza e disposizione degli altoparlanti

A seconda delle caratteristiche dell'ambiente (tra cui le dimensioni e la forma della stanza, la distanza dalle pareti e il livello di riverbero), alcuni suoni possono essere amplificati o soppressi, rendendo problematico l'ascolto. In tali casi, per provare a risolvere il problema modificare il livello di riverbero spostando gli altoparlanti, cambiando la posizione di ascolto o coprendo le pareti e le finestre con tende spesse.

- Le punte possono migliorare la qualità audio. (⇒ 8)

Distanziatori e punte

- Tenere le punte fuori della portata dei bambini, per evitare che li possano ingerire.

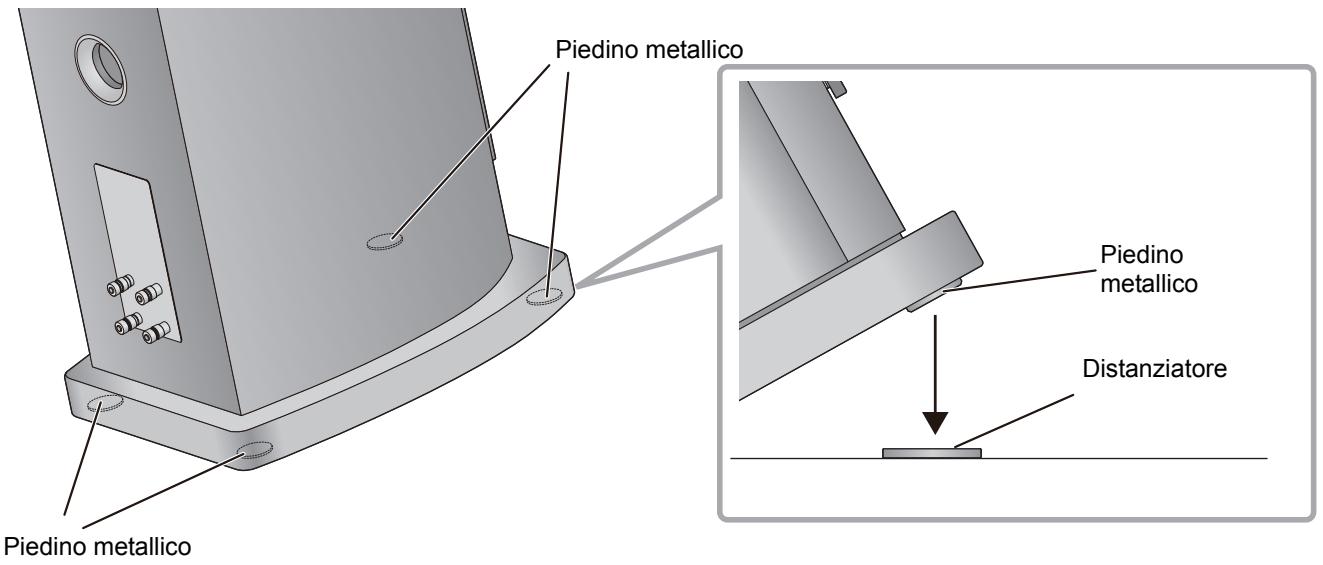

■ Montaggio dei distanziatori

Posizionare i diffusori su una superficie che non si danneggi, ad esempio su un tappeto, o su una superficie il cui eventuale danneggiamento non costituisca un problema.

- Se i diffusori non sono stabili, posizionare i distanziatori sotto ai piedini metallici. Questo eviterà che i piedini metallici si muovano sulle sedi dei diffusori.

Piedino metallico Piedino metallico Piedino metallico Distanziatore

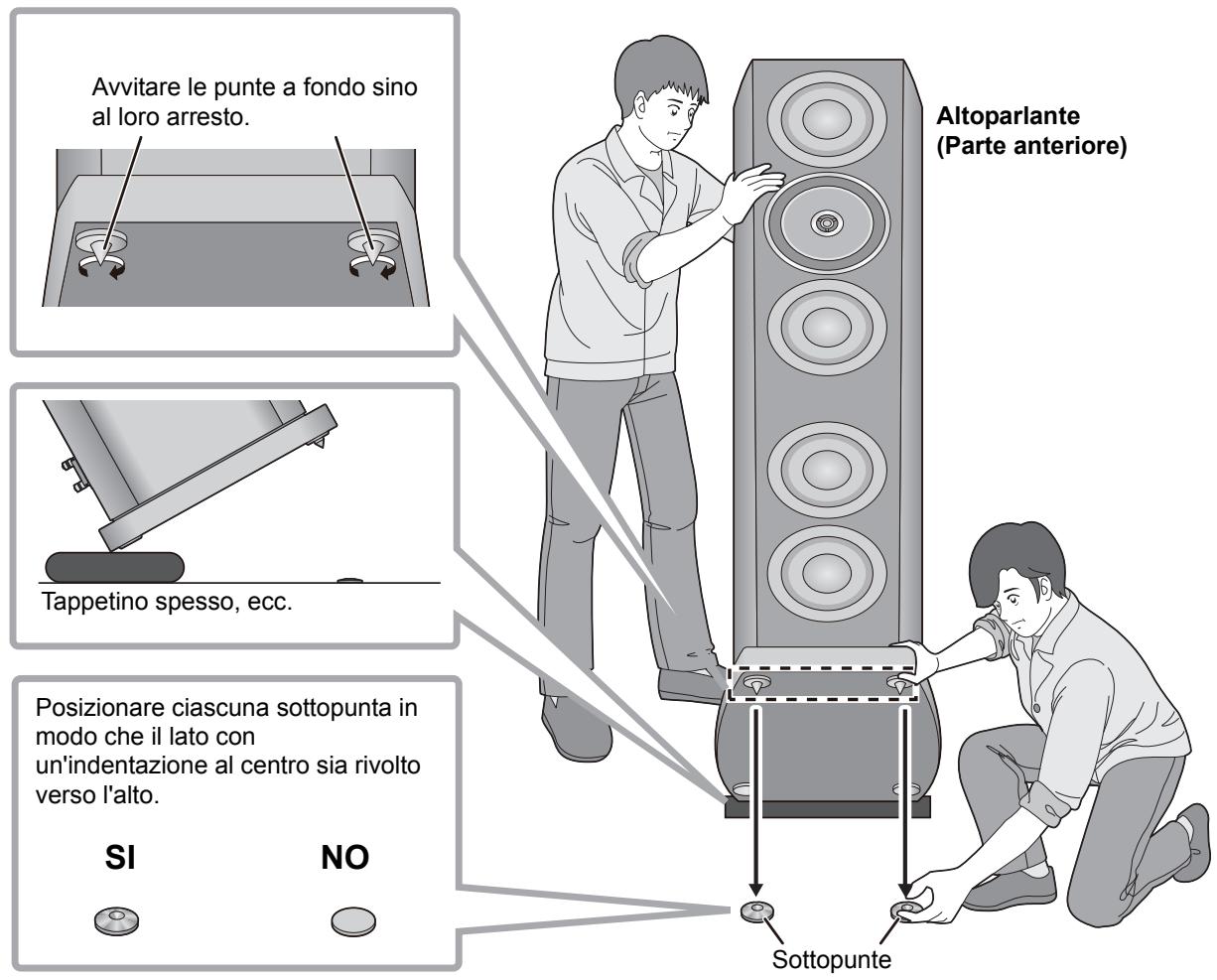

■ Montaggio delle punte

Le punte possono migliorare la qualità audio.

• Panasonic non è responsabile per incidenti o danni causati da montaggio o movimentazione inappropriata del prodotto. Non montare gli accessori in modi diversi da quelli indicati in queste Istruzioni per l'uso.
• Ciascun diffusore ha una massa di circa 72 kg. Quando si inclinano i diffusori per montare le punte, accertarsi che il lavoro venga effettuato da almeno due persone. Quando si montano le punte, fare attenzione ad evitare che le dita delle mani o dei piedi rimangano intrappolate tra i diffusori ed il pavimento o che i diffusori si ribaltino. Inoltre, accertarsi di posizionare un tappetino spesso o un oggetto simile sul pavimento nel punto dove appoggerete i diffusori per evitare danni al pavimento.
• Poiché ciascuna punta supporta una massa di almeno 18 kg, le punte possono lasciare segni e indentazioni sul punto di installazione. Per evitare che le punte danneggino l'area, usare le sottopunte in dotazione o acquistare sottopunte con superfici di contatto estese ed adeguata robustezza.
• Spostare i diffusori con le punte montate può causare danni al pavimento. Prima di modificare la posizione di installazione, rimuovere le punte.

① Ruotare il diffusore all'indietro, ed avvitare le punte nei fori sui piedini metallici anteriori. Quando si usano le sottopunte, posizionarle sotto alle punte.

Altoparlante (Parte anteriore) Avvitare le punte a fondo sino al loro arresto. Tappetino spesso, ecc. Posizionare ciascuna sottopunta in modo che il lato con un'indentazione al centro sia rivolto verso l'alto. SI NO Sottopunte

② Mentre si allineano le estremità delle punte con le indentazioni sulle sottopunte, riportare lentamente il diffusore in posizione eretta.

③ Analogamente a quanto descritto nel Passaggio ①, ruotare il diffusore in avanti ed avvitare le punte nei fori sui piedini metallici posteriori.

Quando si usano le sottopunte, posizionarle sotto alle punte.

④ Se i diffusori non sono stabili, posizionare i distanziatori sotto le sottopunte. ( 8)

Prevenzione del rischio di ribaltamento dei diffusori

I diffusori possono ribaltarsi nel caso ad esempio di un potente terremoto o di un incidente. Ai fini della sicurezza, accertarsi di fissare i diffusori per evitarne il ribaltamento.

Ciascun diffusore pesa circa 72 kg in totale. Verificare che il punto dove vengono posizionati i diffusori sia sufficientemente robusto da sopportare questo peso.

Per maggiori informazioni, consultare un installatore specializzato.

■ Quando si fissano i diffusori ad una superficie orizzontale (pavimento, ecc.)

Fissare ciascun diffusore al pavimento con cavi o dispositivi simili come mostrato nell'illustrazione.

■ Quando si fissano i diffusori ad una superficie verticale (parete, ecc.)

Avvolgere una fascia o un dispositivo simile attorno a ciascun diffusore, e fissarlo ad una parete o colonna robusta con un cavo resistente, una catena o un dispositivo simile, come mostrato nell'illustrazione.

• Le misure descritte sopra non garantiscono la protezione da tutti i disastri ed incidenti, tra cui i terremoti.
  Panasonic non è responsabile per eventuali danni ai diffusori, alle loro posizioni di installazione o ad altri oggetti causati dal lavoro effettuato per prevenire il ribaltamento dei diffusori.
• L'uso delle punte renderà i diffusori più vulnerabili al ribaltamento.

Connessioni

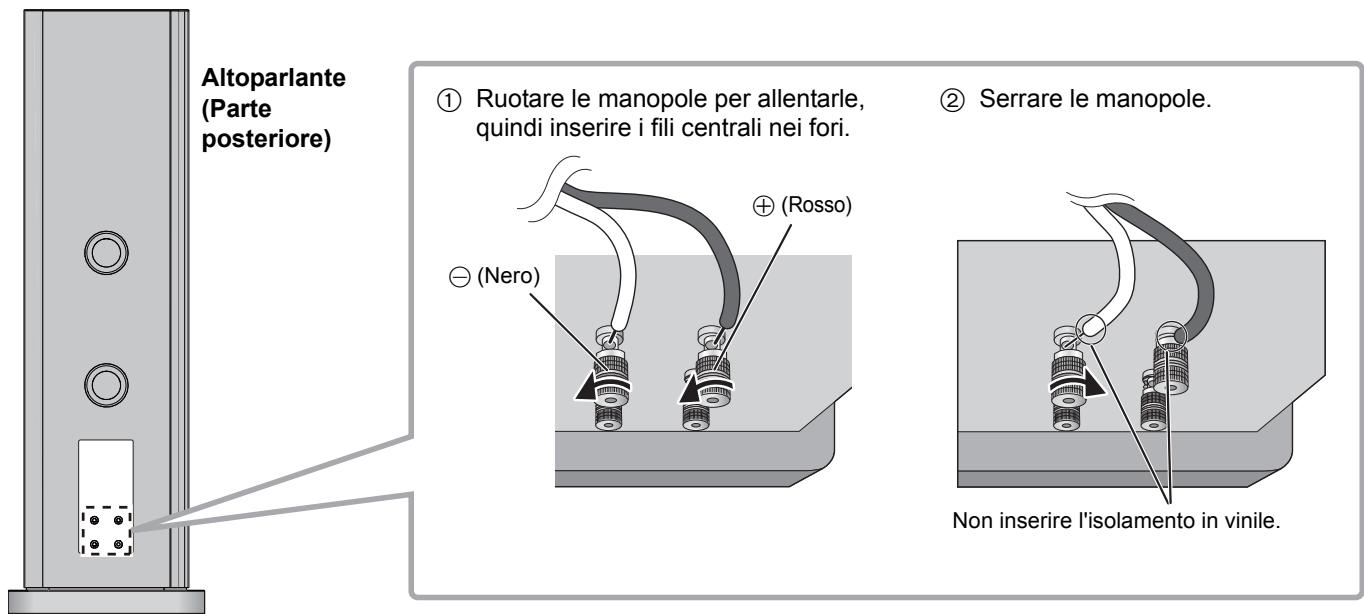

Collegamento dei cavi degli altoparlanti

I diffusori non sono muniti di cavi di potenza. Per il collegamento usare cavi di potenza disponibili in commercio.

Altoparlante (Parte posteriore) ① Ruotare le manopole per allentarle, quindi inserire i fili centrali nei fori. ② Serrare le manopole. Non inserire l'isolamento in vinile.

- Fare attenzione a non incrociare (cortocircuitare) o a non invertire la polarità dei fili dell'altoparlante, per evitare di danneggiare l'amplificatore.

NO

Collegamento con un amplificatore

• Prima di effettuare il collegamento, spegnere l'amplificatore e scollegare il relativo cavo dell'alimentazione.
• Per ulteriori informazioni, vedere le istruzioni per l'uso dell'amplificatore.

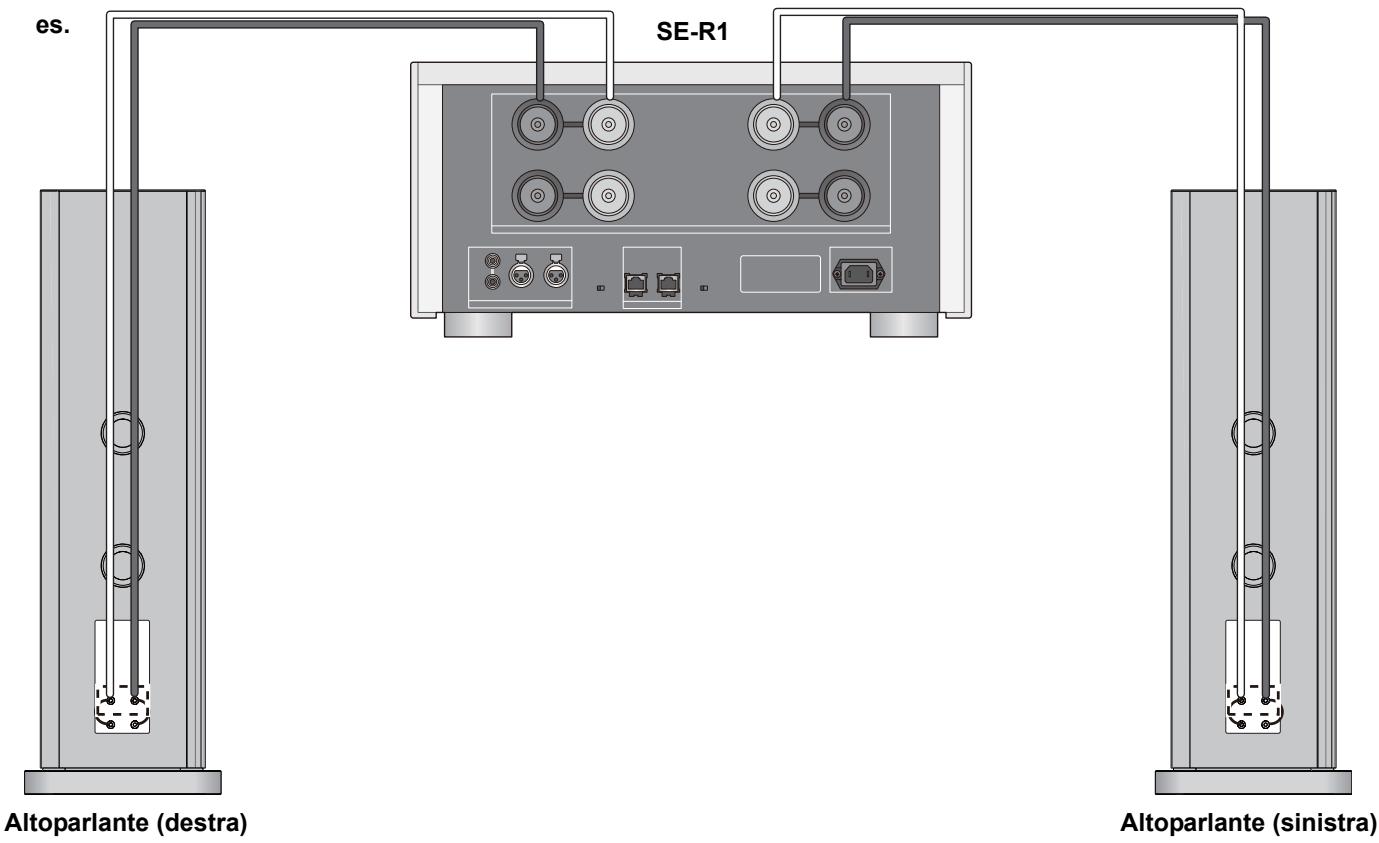

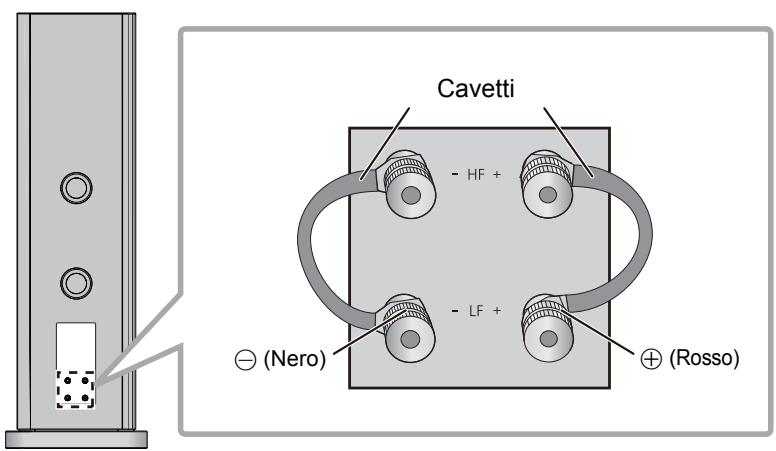

■ Connessione mono-wiring

① Collegare i cavetti.

Altoparlante (Parte posteriore)

Cavetti - HF + - LF + ⊕ (Rosso) ( - (Nero )

② Collegare l'amplificatore ai diffusori con cavi di potenza (disponibili in commercio).

es. SE-R1 Altoparlante (destra) Altoparlante (sinistra)

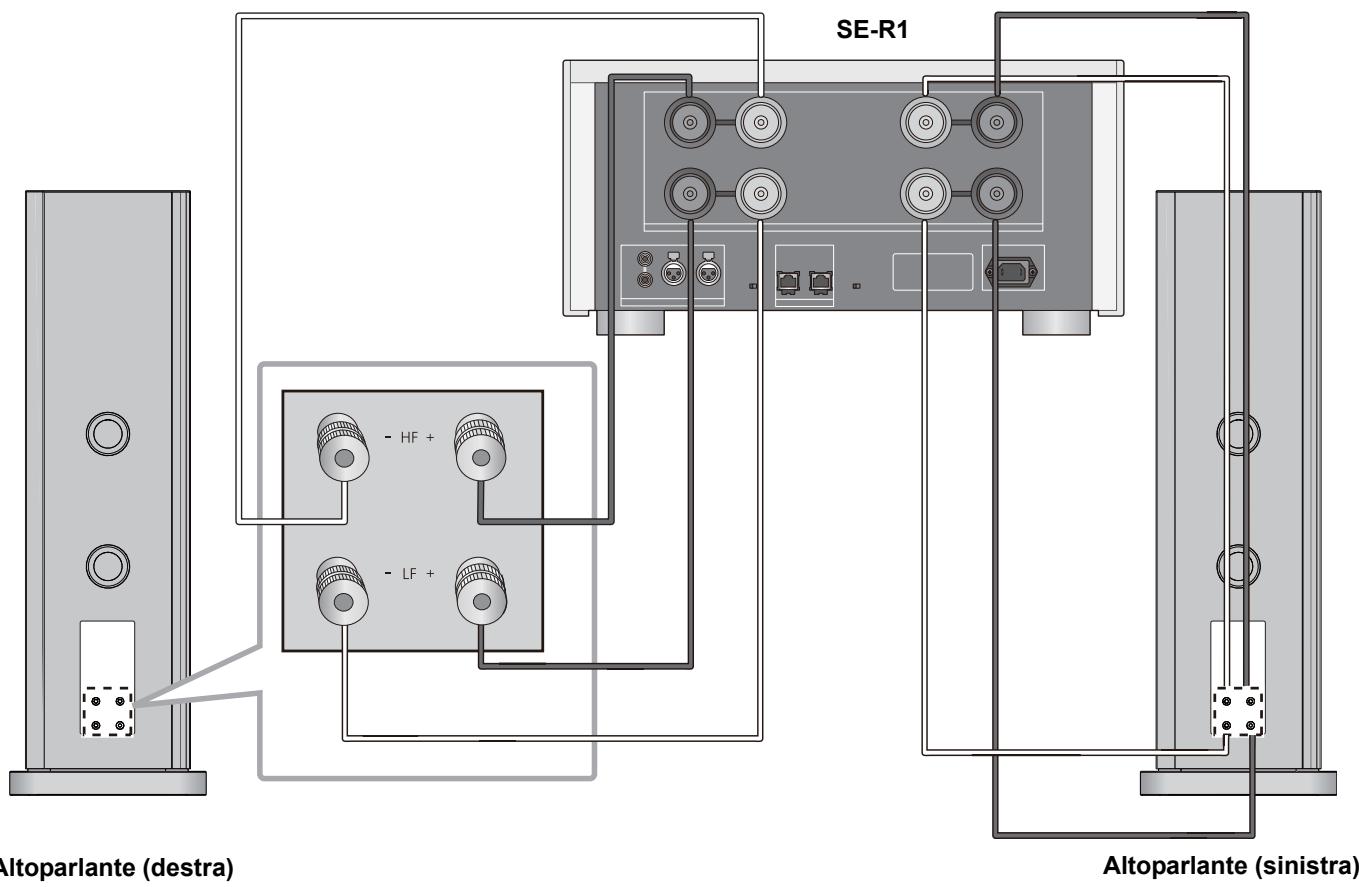

■ Connessione bi-wiring

- I cavetti (in dotazione) non vengono usati in caso di collegamento bi-wiring.

es.

SE-R1 - HF + - LF + Altoparlante (destra) Altoparlante (sinistra)

• Non spostare l'altoparlante mentre i relativi cavi sono collegati. In caso contrario potrebbe verificarsi un cortocircuito.
• Una volta ultimati i collegamenti, tirare leggermente i cavi dei diffusori per controllare che siano collegati saldamente.
• Rispettare la corretta polarità (+/-) dei terminali. In caso contrario la qualità dell'effetto stereo potrebbe risentirne, o potrebbe verificarsi un malfunzionamento.

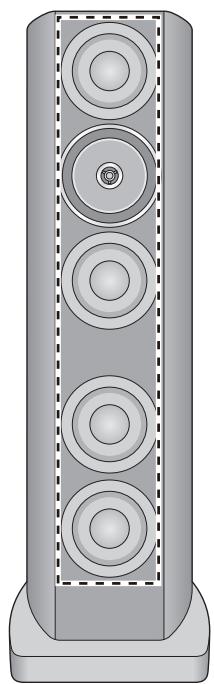

Fissaggio delle griglie dei diffusori

Insieme ai diffusori vengono fornite delle apposite griglie, che li proteggono dalla polvere.

Utilizzare i magneti per fissare le griglie ai diffusori.

Per fissare correttamente le griglie dei diffusori, verificare il loro orientamento alto/basso facendo riferimento all'illustrazione sotto.

Altoparlante (Parte anteriore)

Verificare l'orientamento alto/basso. Griglia dei diffusori (retro)

NO

- È possibile ottenere una qualità audio superiore rimuovendo le griglie dei diffusori prima della riproduzione.

Note sull'utilizzo

Per proteggere gli altoparlanti dai danni causati da un livello eccessivo dei segnali in ingresso, osservare le seguenti precauzioni:

- Per evitare danni, ridurre il volume nei casi seguenti:

— Quando il suono riprodotto è distorto.

— Quando i diffusori ricevono la controreazione da un microfono o giradischi, rumore da trasmissioni in FM o segnali continui da un oscillatore, disco di test o strumento elettronico.

— Quando si regola la qualità del suono.

— Quando si accende o spegne l'amplificatore.

• Evitare di alzare troppo il livello del volume quando si accentuano i suoni acuti con un equalizzatore grafico o eventuali altri controlli.
• Evitare di trasmettere suoni a volume troppo alto con un amplificatore di potenza ridotta. In caso contrario aumenterebbe la distorsione armonica dell'amplificatore e gli altoparlanti potrebbero danneggiarsi.
• Si potrebbero danneggiare i diffusori e ridurre la loro vita di servizio se si riproduce il suono agli alti livelli del volume per lunghi periodi di tempo.
• Non toccare i terminali dei diffusori con le mani o altri oggetti durante l'uso dei diffusori. A seconda delle condizioni di utilizzo, questo potrebbe esporre a tensioni elettriche elevate.

Cura dell'unità

Pulire i diffusori con un panno asciutto e morbido.

• Se l'unità è molto sporca, passare un panno inumidito e ben strizzato per rimuovere lo sporco, quindi un panno asciutto.
• Non utilizzare solventi come benzina, diluenti, alcol, detergenti da cucina, panni chimici, ecc. In caso contrario l'involucro esterno potrebbe deformarsi o il rivestimento potrebbe staccarsi.

Specifiche

Tipo

3,5 vie, 6 altoparlanti, tipo bass-reflex

(midrange a 2 vie coassiali/tweeter incorporati)

Unità diffusori

Woofer

Tipo a cono 16 cm ×4

Midrange/Tweeter

Coassiale 16 cm tipo piatto ×1 / 2,5 cm tipo a cupola ×1

Impedenza

4 Ω

Potenza di ingresso (IEC)

300 W (MAX)

150 W (RATED)

Livello di pressione sonora

88 dB (2,83 V/m)

85 dB (W/m)

Gamma di frequenza

20 Hz a 100 kHz (-16 dB)

28 Hz a 90 kHz (-10 dB)

300 Hz, 3 kHz

Frequenza di crossover

Temperatura di esercizio

20 % a 80 % RH (nessuna condensa)

Gamma di umidità tollerata

• Le specifiche possono essere modificate senza preavviso.
• La massa e le dimensioni sono approssimate.

Normas de seguridad

AVISO
