Τύπος προϊόντος	Απορροφητήρας κουζίνας
Μάρκα	Bosch
Μοντέλο	KIF86HDD0
Διαστάσεις (Μήκος x Ύψος x Βάθος)	898 x 450 x 480 mm
Καθαρό βάρος	18 kg
Τροφοδοσία	220-240 V, 50 Hz
Μέγιστη ισχύς	180 W
Μέγιστη ροή αέρα	680 m³/h
Μέγιστη στάθμη θορύβου	62 dB
Ενεργειακή κλάση	A
Τύπος χειρισμού	Ηλεκτρονικός αφής
Αριθμός ταχυτήτων	3 + εντατική
Φωτισμός	LED, 2 x 4 W
Υλικό	Ανοξείδωτο ατσάλι και γυαλί
Λειτουργία	Απαγωγή ή ανακύκλωση
Φίλτρο λίπους	Ανοξείδωτο, πλενόμενο
Φίλτρο άνθρακα	Προαιρετικό (κωδ. LZ100M1)
Λειτουργία καθυστερημένης διακοπής	Ναι, 10 λεπτά
Ένδειξη κορεσμού φίλτρων	Ναι
Ασφάλεια	Αυτόματη διακοπή σε περίπτωση υπερθέρμανσης
Εγκατάσταση	Τοίχου ή νησίδα
Συντήρηση	Τακτικός καθαρισμός των φίλτρων λίπους
Επισκευασιμότητα	Διαθέσιμα ανταλλακτικά

Συχνές ερωτήσεις - KIF86HDD0 BOSCH

Πώς να εγκαταστήσετε τον απορροφητήρα KIF86HDD0;

Η εγκατάσταση πρέπει να γίνει από επαγγελματία. Ο απορροφητήρας μπορεί να τοποθετηθεί σε απαγωγή ή ανακύκλωση. Τηρήστε την ελάχιστη απόσταση 65 cm πάνω από ηλεκτρική εστία και 75 cm για εστία αερίου. Στερεώστε καλά τη βάση τοίχου και βεβαιωθείτε ότι ο αγωγός απαγωγής είναι σωστά συνδεδεμένος.

Πώς να καθαρίσετε τα φίλτρα λίπους;

Τα μεταλλικά φίλτρα λίπους μπορούν να πλυθούν στο πλυντήριο πιάτων ή στο χέρι με μαλακή βούρτσα και απορρυπαντικό. Αφήστε τα να στεγνώσουν εντελώς πριν τα τοποθετήσετε ξανά. Καθαρίζετέ τα κάθε 2 έως 3 μήνες ανάλογα με τη χρήση.

Πώς να αντικαταστήσετε το φίλτρο άνθρακα;

Το φίλτρο άνθρακα χρησιμοποιείται στη λειτουργία ανακύκλωσης. Για να το αντικαταστήσετε, ξεκλειδώστε το κάτω πάνελ, αφαιρέστε το παλιό φίλτρο και τοποθετήστε το νέο (κωδ. LZ100M1). Αντικαθιστάτε το κάθε 6 έως 12 μήνες.

Γιατί δεν ανάβει ο απορροφητήρας μου;

Ελέγξτε ότι ο απορροφητήρας είναι σωστά συνδεδεμένος και ότι η ασφάλεια ή ο διακόπτης κυκλώματος δεν έχουν απενεργοποιηθεί. Εάν το πρόβλημα επιμένει, ο κινητήρας ή η ηλεκτρονική πλακέτα μπορεί να είναι ελαττωματικά. Επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών.

Πώς να ρυθμίσετε την ταχύτητα αναρρόφησης;

Χρησιμοποιήστε τα αφής χειριστήρια για να επιλέξετε την επιθυμητή ταχύτητα (1, 2, 3 ή εντατική). Το πλήκτρο + αυξάνει την ταχύτητα, το πλήκτρο - τη μειώνει. Η εντατική λειτουργία διαρκεί 10 λεπτά και στη συνέχεια επιστρέφει στην ταχύτητα 2.

Πώς να ενεργοποιήσετε τη λειτουργία ανακύκλωσης;

Για την ανακύκλωση, πρέπει να εγκαταστήσετε ένα φίλτρο άνθρακα (δεν παρέχεται). Στη συνέχεια, ο απορροφητήρας λειτουργεί κανονικά: ο αέρας φιλτράρεται και επιστρέφει στο δωμάτιο. Δεν απαιτείται καμία αλλαγή ρύθμισης.

Πόσο συχνά να καθαρίζετε τα φίλτρα;

Τα φίλτρα λίπους πρέπει να καθαρίζονται κάθε 2 έως 3 μήνες σε κανονική χρήση. Τα φίλτρα άνθρακα αντικαθίστανται κάθε 6 έως 12 μήνες ανάλογα με τη συχνότητα μαγειρέματος.

Πώς να χρησιμοποιήσετε τη λειτουργία καθυστερημένης διακοπής;

Πατήστε το πλήκτρο καθυστερημένης διακοπής (ρολόι) αφού ανάψετε τον απορροφητήρα. Θα σβήσει αυτόματα μετά από 10 λεπτά. Ιδανικό για την απομάκρυνση των υπολειπόμενων οσμών μετά το μαγείρεμα.

Τι να κάνετε αν ο απορροφητήρας κάνει θόρυβο;

Ένας ασυνήθιστος θόρυβος μπορεί να προέρχεται από βρώμικο φίλτρο, φραγμένο αγωγό ή ανισόρροπο ανεμιστήρα. Καθαρίστε τα φίλτρα, ελέγξτε τους αγωγούς και αν ο θόρυβος επιμένει, καλέστε έναν τεχνικό.

Πώς να επικοινωνήσετε με το τμήμα εξυπηρέτησης πελατών της Bosch;

Μπορείτε να επικοινωνήσετε με το τμήμα εξυπηρέτησης πελατών της Bosch τηλεφωνικά στο 01 40 20 10 10 ή μέσω της ιστοσελίδας www.bosch-home.fr. Έχετε πρόχειρο τον αριθμό μοντέλου και την ημερομηνία αγοράς.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KIF86HDD0 BOSCH

Υποδείξεις επισκευής - Ψυγειοκαταψύκτης

i Σχετικά με αυτό το έγγραφο.... 223

1.1 Σημαντικές πληροφορίες 223

1.1.1 Σκοπός 223

1.2 Επεξήγηση συμβόλων 223

1.2.1 Επίπεδα κινδύνου 223

1.2.2 Σύμβολα κινδύνου 223

1.2.3 Δομή των προειδοποιήσεων 224

1.2.4 Γενικά σύμβολα 224

Ασφάλεια.... 225

2.1 Γενικές οδηγίες ασφαλείας 225

2.1.1 Όλες οι οικιακές συσκευές 225

Εργαλεία και βοηθήματα.... 226

Επισκευή......227

4.1 Αντικατάσταση στεγανοποιητικού πόρτας 227

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας.... 227

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας 227

4.2 Αντικατάσταση επίπεδου μεντεσέ 230

4.2.1 Αφαίρεση επίπεδου μεντεσέ 230

4.2.2 Τοποθέτηση επίπεδου μεντεσέ 232

4.3 Αντικατάσταση ραφιού πόρτας 233

4.3.1 Αφαίρεση ραφιού πόρτας 233

4.3.2 Τοποθέτηση ραφιού πόρτας 233

4.4 Αντικατάσταση ραφιού 234

4.4.1 Αφαίρεση ραφιού 234

4.4.2 Τοποθέτηση ραφιού 234

4.5 Αντικατάσταση τηλεσκοπικού ραφιού.... 235

4.5.1 Αφαίρεση τηλεσκοπικού ραφιού 235

4.5.2 Τοποθέτηση τηλεσκοπικού ραφιού 235

4.6 Αντικατάσταση συρταριού κατεψυγμένων τροφίμων 236

4.6.1 Αφαίρεση συρταριού κατεψυγμένων τροφίμων 236

4.6.2 Τοποθέτηση συρταριού κατεψυγμένων τροφίμων 236

4.7 Αντικατάσταση συρταριού φρούτων και λαχανικών...... 237

4.7.1 Αφαίρεση συρταριού φρούτων και λαχανικών 237

4.7.2 Τοποθέτηση συρταριού φρούτων και λαχανικών...... 237

4.8 Αντικατάσταση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών 238

4.8.1 Αφαίρεση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών....238

4.8.2 Τοποθέτηση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών.... 238

4.9 Αντικατάσταση συρταριού cool-fresh.... 239

4.9.1 Αφαίρεση συρταριού cool-fresh 239

4.9.2 Τοποθέτηση συρταριού cool-fresh 239

4.10 Αντικατάσταση πλευρικής ράβδου φωτισμού LED 240

4.10.1 Αφαίρεση πλευρικής ράβδου φωτισμού LED.... 240

4.10.2 Τοποθέτηση πλευρικής ράβδου φωτισμού LED...... 241

4.11 Αντικατάσταση προβολέα LED....242

4.11.1 Αφαίρεση spot φωτισμού LED 242

4.11.2 Τοποθέτηση spot φωτισμού LED 243

i Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021).

Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων προειδοποιήσεων και κινδύνων.

Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου.

Επίπεδο προειδοποιησης Σημασία
⚠️ KINDYNOΣ	Η μη τήρηση του προειδοποιητικού μηνύματος θα οδηγήσει σε θάνατο ή σε οσβαρούς τραυματισμούς.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε θάνατο ή σε οσβαρούς τραυματισμούς.
⚠️ ΠΡΟΣΟΧΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε μικρούς τραυματισμούς.
ΠΡΟΣΟΧΗ!	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε υλικές ζημιές της ιδιοκτησίας.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο:

	Σύμβολο κινδύνου Σημασία
		Γενικό προειδοποιητικό μήνυμα
		Κίνδυνος από ηλεκτρική τάση
		Κίνδυνος έκρηξης
		Κίνδυνος κοψίματος

i Σχετικά με αυτό το έγγραφο

Σύμβολο κινδύνου Σημασία
		Κίνδυνος σύνθλιψης
		Κίνδυνος από καυτές επιφάνειες
		Κίνδυνος από ισχυρό μαγνητικό πεδίο
		Κίνδυνος από μη ιονίζουσα ακτινοβολία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο:

Γεν. σύμβολο Σημασία
		Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών)
[τωσει]		Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου)
[τωσει]		Ταυτοποίηση συνδέσμου ή εκπαιδευτικού βίντεο
[τωσει]		Ταυτοποίηση απαραίτητων εργαλείων
[τωσει]		Ταυτοποίηση απαραίτητων προϋποθέσεων
[τωσει]		Ταυτοποίηση μιας συνθήκης (αν ..., κατόπιν ...)
[τωσει]		Ταυτοποίηση αποτελέσματος
[Εναρξη] Ταυτοποίηση ενός πλήκτρου ή κουμπιού
[00123456] Ταυτοποίηση ενός κωδικού		ανταλλακτικού
Κατάσταση Ταυτοποίηση εμφανιζόμενου κειμένου/ παραθύρου (στην οθόνη της συσκευής)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

■ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία!
■ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον60 δευτερόλεπτα πριν από την έναρξη των εργασιών.
■ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από κοφτερές άκρες!

■ Φοράτε προστατευτικά γάντια.

Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις από βαριά και κινούμενα μέρη

■ Форάτε προστατευτικά υποδήματα.
■ Ασφαλίστε τα βαριά μέρη από πτώση.
■ Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια/τη λειτουργία της συσκευής!

Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

■ Μην αγγίζετε τις μονάδες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

Εργαλεία και βοηθήματα

Ονομασία Λεπτομέριες Εικόνες
Πανάκι προστασίας[00342013]	60 cm x 50 cm
Βεντούζα[00342224]	∅50 mm
Ειδικό εργαλείο[00342180]
Μύτη Torx TX20[00340865]	6,3 mm (1/4")

Επισκευή

4.1 Αντικατάσταση στεγανοποιητικού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας

1. Απελευθερώστε το στεγανοποιητικό πόρτας από την εγκοπή στη δεξιά και αριστερή γωνία.

1. Τραβήξτε το στεγανοποιητικό πόρτας έξω από την εγκοπή.

Το στεγανοποιητικό της πόρτας έχει αφαιρεθεί.

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας

	To páxos tou vécou steyavopontikóu pórtas μπορεί va atoklívei elaφώς antó to páxos tou palaiou steyavopontikóu pórtas. Autó dev θα επηρεάσει τη συμπεριφόλε κλεισίματος και τη μακροπρόθεσμη λειουργία.
	Εάν η συσκεύή σας έχεις προσαρμοζόμενους μεντεσέδες ή προσαρτήματα μεντεσέ, μπορεί va βελτιστοποίησετε τη συμπεριφόλε κλεισίματος αργότερα.
	Οι μικρές απές πλευρικά στο steyavopontikó tncs πόρτας είναι λειουργικές (απαραίτητες για τον αερισμό). Dev είναι κατασκευαστικά ελαττώματα.

Επισκευή

1. Ελέγζτε την εγκοπή για το στεγανοποιητικό για ζημιές.

1. if Εάν η εγκοπή για στεγανοποιητικό είναι κατεστραμμένη.
2. Επικοινωνήστε με την εξυπηρέτηση πελατών.

3.

Η ελαφριά παραμόρφωση του στεγανοποιητικού της πόρτας είναι φυσιολογική και δεν επηρεάζει τη λειτουργία της. Συνιστάται να ισιώνετε το στεγανοποιητικό της πόρτας πριν την τοποθετήσετε στη συσκευή.

Θερμάνετε το στεγανοποιητικό της πόρτας με πιστολάκι ή ζεστό νερό και αλλάξτε το σχήμα του με το χέρι.

1. Πιέστε τις γωνίες του στεγανοποιητικού επάνω και κάτω στην εγκοπή.

1. Πιέστε ολόκληρο το στεγανοποιητικό βήμα βήμα στο εσωτερικό της εγκοπής.

Το στεγανοποιητικό της πόρτας τοποθετήθηκε.

Επισκευή

4.2 Αντικατάσταση επίπεδου μεντεσέ

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα ντουλαπιού έχει αφαιρεθεί. Βλέπε οδηγίες εγκατάστασης.
Η πόρτα είναι ανοιχτή.

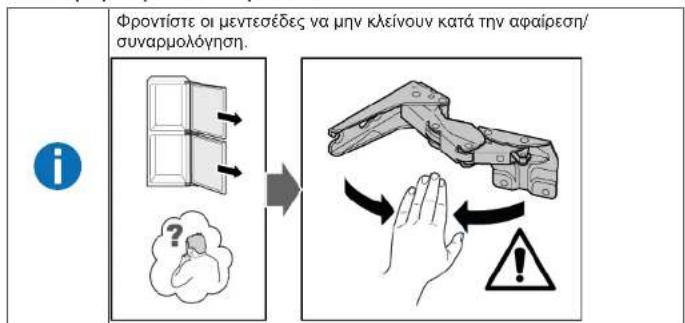

4.2.1 Αφαίρεση επίπεδου μεντεσέ

1. Αφαιρέστε τέσσερα καλύμματα μεντεσέ.


1. 1. Χαλαρώστε τέσσερις βίδες (1).

2. Σύρετε προς τα έξω και αφαιρέστε την επάνω πόρτα (2).

1. 1. Αφαιρέστε τέσσερις βίδες (1).

2. Αφαιρέστε τους μεντεσέδες (2).

Οι επάνω μεντεσέδες πόρτας έχουν αφαιρεθεί.

1. 1. Χαλαρώστε τέσσερις βίδες (1).

2. Σύρετε προς τα έξω και αφαιρέστε την κάτω πόρτα (2).

1. 1. Αφαιρέστε τέσσερις βίδες (1).

2. Αφαιρέστε τους μεντεσέδες (2).

Οι κάτω μεντεσέδες πόρτας έχουν αφαιρεθεί.

Επισκευή

4.2.2 Τοποθέτηση επίπεδου μεντεσέ

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.3 Αντικατάσταση ραφιού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.3.1 Αφαίρεση ραφιού πόρτας

▶ Ανασηκώστε το ράφι πόρτας προς τα επάνω.

4.3.2 Τοποθέτηση ραφιού πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.4 Αντικατάσταση ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.4.1 Αφαίρεση ραφιού

▶ Τραβήξτε το ράφι προς τα έξω.

4.4.2 Τοποθέτηση ραφιού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.5 Αντικατάσταση τηλεσκοπικού ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.5.1 Αφαίρεση τηλεσκοπικού ραφιού

1. Τραβήξτε προς τα έξω το τηλεσκοπικό ράφι μέχρι να απελευθερωθεί το άγκιστρο ασφάλισης.

1. Κατεβάστε το τηλεσκοπικό ράφι και στρέψτε το έξω πλευρικά.

2. Το τηλεσκοπικό ράφι αφαιρέθηκε.

4.5.2 Τοποθέτηση τηλεσκοπικού ραφιού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.6 Αντικατάσταση συρταριού κατεψυγμένων τροφίμων

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.6.1 Αφαίρεση συρταριού κατεψυγμένων τροφίμων

1. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι κατεψυγμένων τροφίμων (1).
2. Αφαιρέστε το συρτάρι κατεψυγμένων τροφίμων (2).

To συρτάρι κατεψυγμένων τροφίμων έχει αφαιρεθει.

4.6.2 Τοποθέτηση συρταριού κατεψυγμένων τροφίμων

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.7 Αντικατάσταση συρταριού φρούτων και λαχανικών

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.7.1 Αφαίρεση συρταριού φρούτων και λαχανικών

1. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι (1).
2. Αφαιρέστε το συρτάρι (2).

To συρτάρι αφαιρέθηκε.

4.7.2 Τοποθέτηση συρταριού φρούτων και λαχανικών

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.8 Αντικατάσταση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.8.1 Αφαίρεση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

1. Αφαιρέστε τη γυάλινη πλάκα από το διαχωριστικό.

1. Αφαιρέστε το συρτάρι φρούτων και λαχανικών.→237

2. 1. Πιέστε τον μοχλό στο κάτω μέρος και των δύο μερών διαχωριστικού (1).
3. Τραβήξτε το διαχωριστικό προς τα εμπρός (2).

1. Ανασηκώστε το διαχωριστικό και περιστρέψτε το στην άκρη.

To διαχωριστικό αφαιρέθηκε.

1. 1. Ανασηκώστε το κάλυμμα συρταριού φρούτων και λαχανικών.

2. Σπρώξτε το κάλυμμα συρταριού φρούτων και λαχανικών προς τα εμπρός και περιστρέψτε το στην άκρη για να το αφαιρέσετε.

To κάλυμμα συρταριού φρούτων και λαχανικών έχει αφαιρεθεί.

4.8.2 Τοποθέτηση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.9 Αντικατάσταση συρταριού cool-fresh

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.9.1 Αφαίρεση συρταριού cool-fresh

1. Γείρετε το συρτάρι cool-fresh προς τα εμπρός (1).
2. Αφαιρέστε το συρτάρι cool-fresh (2).

To συρτάρι cool-fresh αφαιρέθηκε.

4.9.2 Τοποθέτηση συρταριού cool-fresh

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.10 Αντικατάσταση πλευρικής ράβδου φωτισμού LED

Ειδικά βοηθητικά μέσα:

Βεντούζα ∅50 mm [00342224]

Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής

▶ Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους.
Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κινδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία

Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεττα πριν ξεκινήσετε τις επισκευές.

Αιχμηρές ακμές!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.
√ Ταράφια χώρου ψυγείου έχουν αφαιρεθεί.

4.10.1 Αφαίρεση πλευρικής ράβδου φωτισμού LED

1. Κολλήστε τη βεντούζα στο επάνω ένα τρίτο της πλευρικής ράβδου φωτισμού LED.

1. Τραβήξε τη βεντούζα προς το μέρος σας με την πλευρική ράβδο φωτισμού LED με μια περιστροφική κίνηση.

1. Αποσυνδέστε την ηλεκτρική σύνδεση της πλευρικής ράβδου φωτισμού LED. Η πλευρική ράβδος φωτισμού LED αφαιρέθηκε.

4.10.2 Τοποθέτηση πλευρικής ράβδου φωτισμού LED

1. Συνδέστε την ηλεκτρική σύνδεση της πλευρικής ράβδου φωτισμού LED.
2. Στερεώστε την πλευρική ράβδο φωτισμού LED στη θέση της στο τοίχωμα του χώρου (τα άγκιστρα κουμπώνουν με χαρακτηριστικό ήχο).
   Η πλευρική ράβδος φωτισμού LED τοποθετήθηκε.

Επισκευή

4.11 Αντικατάσταση προβολέα LED

Ειδικά βοηθητικά μέσα:

Ειδικό εργαλείο [00342180]
Плакé катσαβίδι Λεπίδα 2,4 mm x 0,4 mm x 60 mm, στο κιτ [00341820]

Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

KINDYNOΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής

▶ Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους.
Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

Θάνατος από ηλεκτροπληξία

Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

ΠΡΟΣΟΧΗ

Αιχμηρές ακμές!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.
√ Τα ράφια χώρου συντήρησης έχουν αφαιρεθεί.

4.11.1 Αφαίρεση spot φωτισμού LED

1. Απελευθερώστε το κάλυμμα spot φωτισμού LED.

1. Τραβήξτε το κάλυμμα spot φωτισμού LED προς τα μέσα και ταυτόχρονα σπρώξτε προς τα εμπρός.

1. Απασφαλίστε τη μονάδα spot φωτισμού LED.

1. Αποσυνδέστε την ηλεκτρική σύνδεση spot φωτισμού LED.

To spot φωτισμού LED αφαιρέθηκε.

4.11.2 Τοποθέτηση spot φωτισμού LED

▶ Εγκαταστήστε με την αντίθετη σειρά.
