MANUAL DE UTILIZARE KIF86HDD0 BOSCH

Indicii pentru reparații - Combinăție aparat de răcire/congelare

i Referitor la acest document.... 399

1.1 Informatii importante 399
1.1.1 Aplicabilitatea 399

1.2 Explicatia simbolurilor 399

1.2.1 Nivelurile de pericol.... 399

1.2.2 Simbolurile de pericol 399

1.2.3 Structura avertismentelor 400

2.1 Instructiuni generale de sigurantă.... 401

2.1.1 Toate aparatele electrocasnice 401

Instrumente și materiale utile.... 402

Repararea....403

4.1 Înlocuirea garniturii uşii 403

4.1.1 Demontarea garniturii uşii.... 403

4.1.2 Montarea garniturii uşii 403

4.2 Înlocuirea balamalei plate.... 406

4.2.1 Demontarea balamalei plate 406

4.2.2 Montarea balamalei plate 408

4.3 Repozitionarea raftului pentru usă 409

4.3.1 Demontarea raftului pentru usă.... 409

4.3.2 Montarea raftului pentru uşă 409

4.4 Repozitionarea raftului 410

4.4.1 Demontarea raftului 410

4.4.2 Montarea raftului.... 410

4.5 Repozitionarea raftului extensibil 411

4.5.1 Demontarea raftului extensibil.... 411

4.5.2 Montarea raftului extensibil 411

4.6 Repoziționarea containerului pentru alimente înghețate 412

4.6.1 Demontarea containerului pentru alimente înghetate.... 412

4.6.2 Montarea containerului pentru alimente înghețate 412

4.7 Repozitionarea containerului pentru fructe și legume 413

4.7.1 Demontarea containerului pentru fructe și legume.... 413

4.7.2 Montarea containerului pentru fructe și legume.... 413

4.8 Repoziționarea separatorului și a capacului containerului pentru fructe și legume.... 414

4.8.1 Demontarea separatorului și a capacului containerului pentru fructe și legume 414

4.8.2 Montarea separatorului și a capacului containerului pentru fructe și legume....414

4.9 Repozitionarea containerului pentru alimente proaspete.... 415

4.9.1 Demontarea containerului pentru alimente proaspete 415

4.9.2 Montarea containerului pentru alimente proaspete.... 415

4.10 Înlocuirea lämpiï LED de pe bara lateralä 416

4.10.1 Demontarea lämpiä LED de pe bara lateralä 416

4.10.2 Montarea lămpii LED de pe bara laterală 417

4.11 Înlocuirea spotului luminos LED 418

4.11.1 Demontarea spotului luminos LED.... 418

4.11.2 Montarea spotului luminos LED 419

i Referitor la acest document

1.1 Informații importante

1.1.1 Aplicabilitatea

Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în conformitate cu normele de proiectare ecologică aplicabile (începând cu 03/2021).

Acestea contin informații privind modul de înlocuire a pieselor de schimb specifice, inclusiv avertismente și pericole.

Dacă aveți întrebări, vă rugăm să luați legătura cu serviciul relații clienti. Ne asumăm răspunderea pentru daune numai dacă instrucțiunile de reparare au fost respectate pe deplin.

1.2 Explicația simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cu-vântul de avertizare indică gravitatea pericolului.

Nivelul de alertă Semnificatie
⚠ PERICOL	Nerespectarea mesajului de avertizare va provoca accidente grave sau decesul.
⚠ AVERTISMENT	Nerespectarea mesajului de avertizare ar putea provoca accidente grave sau decesul.
⚠ ATENTIONARE	Nerespectarea mesajului de avertizare ar putea provoca accidente ușoare.
ATENTIE!	Nerespectarea mesajului de avertizare ar putea provoca daune asupra proprietății.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolurile de pericol

Simbolurile de pericol sunt reprezentări simbolice care indică tipul de pericol. În acest document sunt utilizate simbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
	Mesaj de avertizare general
	Pericol din cauza tensiunii electrice
	Pericol de explozie
	Pericol de tăiere
	Pericol de zdrobire

i Referitor la acest document

Simbol de pericol Semnificatie
		Pericol din cauza suprafetelor fierbinti
		Pericol din cauza câmpului magnetic puternic
		Pericol din cauza radiației neionizante

Tabel 2: Simbolurile de pericol

1.2.3 Structura avertismentelor

Avertismentele din acest document au un aspect și o structură standard.

Exemplul următor prezintă un avertisment privind electrocutarea din cauza pieselor sub tensiune. Se menționează măsura necesară pentru a evita pericolul.

În acest document sunt utilizate simbolurile generale de mai jos:

Simbol general Semnificație
	Identificarea unei recomandări speciale(text și/sau grafică)
	Identificarea unei recomandări simple(numai text)

Simbol general Semnificatie
	Identificarea unui link spre un videoclip instructiv
	Identificarea sculelor necesare
	Identificarea condiților preliminare necesare
	Identificarea unei stări (dacă..., apoi...)
	Identificarea unui rezultat
Pomire Identificarea unei taste sau a unui buton
[00123456] Identificarea unui număr de serie
Stare Identificarea unui text/unei ferestre afișate(pe ecranul aparatului)

2.1 Instructiuni generale de siguranță

2.1.1 Toate aparatele electrocasnice

Pericol de electrocutare din cauza pieselor sub tensiune!

• Erorile care au loc în timpul reparațiilor efectuate la componentele electrice pot să ducă la electrocutări!
• Deconectați aparatul de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe lucrările.
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

Pericol de rănire din cauza muchiilor ascuțite!

■ Purtati mănuși de protectie.

Pericol de zdrobire în timpul lucrărilor de reparație, întreținere, depanare și service, din cauza componentelor grele și mobile

■ Purtati încăltăminte de protectie.
■ Fixați componentele grele împotriva căderii.
■ Nu vă sprijiniti cu pârti ale corpului de componentele mobile.

Pericol pentru siguranța/functionarea aparatului!

■ Utilizați numai piese de schimb originale.

Pericol de deteriorare a componentelor sensibile la electricitatea statică (ESD)!

- Nu atingeti modulele, inclusiv conexiunile și căile conductorilor.

Instrumente și materiale utile

Desemnare Detalii Imagini
Material textil de protectie [00342013]	60 cm x 50 cm
Ventuză [00342224]	∅50 mm
Instrument special [00342180]
Cap torx TX20 [00340865]	6,3 mm (1/4")

Repararea

4.1 Înlocuirea garniturii uşii

Cerință:

Uşa este deschisă.

4.1.1 Demontarea garniturii uşii

1. Îndepăratați garnitura ușii din canelura colțurilor din dreapta și stânga.

1. Demontați garnitura ușii din canelură.

Garnitura uşii este demontată.

4.1.2 Montarea garniturii uşii

	Grosimea garniturii noi a ușii poate fi ușor diferită față de grosimea garniturii vechi a ușii. Acest lucru nu va afecta comportamentul de închidere și funcționarea pe termen lung.
	Dacă aparatul dumneavoastră are balamale reglabile sau accesorii pentru balamale, puteți optimiza comportamentul de închidere în consecință.
	Orificiile de mici dimensiuni practicate în garnitura ușii au rol funcțional (sunt necesare pentru ventilație). Ele nu sunt defecte ale produsului.

Repararea

1. Verificați canelura pentru montarea garniturii și asigurati-vă că nu prezintă defecte.

1. Dacă canelura pentru montarea garniturii prezintă defecte, este deteriorată.
2. Contactați departamentul de service pentru clienti.

3.

O deformare ușoară a garniturii ușii este normală și nu afectează funcționarea acesteia. Se recomandă să îndreptați garnitura ușii îna- inte de a o introduce în aparat.

Încălziți garnitura ușii cu un uscător de păr sau cu apă fierbinte și remodelați-o cu mâna.

1. Împingeti colțurile de sus și de jos ale garniturii în canelură.

1. Apăsați întreaga garnitură în canelură, pas cu pas.

Garnitura uşii este montată.

Repararea

4.2 Înlocuirea balamalei plate

Scule speciale:

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.

Uşa piesei de mobilier este demontată. Consultați Instrucțiunile de montare.

Uşa este deschisă.

4.2.1 Demontarea balamalei plate

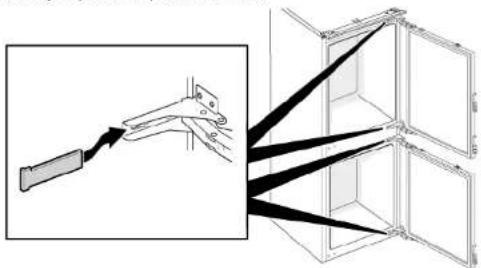

1. Demontați capacele a patru balamale.


1. 1. Slăbiți patru şuruburi (1).

2. Glisati uşa de sus în exterior și scoateți-o (2).

1. 1. Demontați patru şuruburi (1).

2. Demontați balamalele (2).

1. 1. Slăbiti patru şuruburi (1).

2. Glisati uşa de jos în exterior și scoateți-o (2).

1. 1. Demontați patru şuruburi (1).

2. Demontați balamalele (2).

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.3 Repoziționarea raftului pentru ușă

Cerință:

Uşa este deschisă.

4.3.1 Demontarea raftului pentru uşă

▶ Ridicati raftul pentru uşă.

Raftul pentru uşă este demontat.

4.3.2 Montarea raftului pentru uşă

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.4 Repozitionarea raftului

Cerință:

Uşa este deschisă.

4.4.1 Demontarea raftului

▶ Scoateți raftul.

Raftul este demontat.

4.4.2 Montarea raftului

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.5 Repozitionarea raftului extensibil

Cerință:

Uşa este deschisă.

4.5.1 Demontarea raftului extensibil

1. Trageți afară raftul extensibil până când blocatorul se decuplează.

1. Coborâți raftul extensibil și scoateți-l afară inclinându-l pe o parte.

2. Raftul extensibil este demontat.

4.5.2 Montarea raftului extensibil

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.6 Repoziționarea containerului pentru alimente înghețate

Cerință:

Uşa este deschisă.

4.6.1 Demontarea containerului pentru alimente înghețate

1. Extrageți complet containerul pentru alimente înghețate (1).
2. Scoateți containerul pentru alimente înghețate (2).

Containerul pentru alimente înghețate este demontat.

4.6.2 Montarea containerului pentru alimente înghețate

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.7 Repoziționarea containerului pentru fructe și legume

Cerință:

Uşa este deschisă.

4.7.1 Demontarea containerului pentru fructe și legume

▶ 1. Extrageți containerul complet (1).
2. Scoateți containerul (2).

Containerul este demontat.

4.7.2 Montarea containerului pentru fructe și legume

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.8 Repoziționarea separatorului și a capacului containerului pentru fructe și legume

Cerință:

Uşa este deschisă.

4.8.1 Demontarea separatorului și a capacului containerului pentru fructe și legume

1. Îndepărtați placa de sticlă de pe separator.

1. Scoateți containerul pentru fructe și legume.→413

2. 1. Apăsați maneta prezentă pe ambele părți laterale de pe fața inferioară a separatorului (1).

3. Tragetii separatorul în sus (2).

1. Ridicati separatorul și scoateți-l răsucindu-l pe o parte.

→ Separatorul este demontat.

1. 1. Ridicati capacul containerului pentru fructe și legume.

2. Trageți capacul containerului pentru fructe și legume în față și scoateți-I răsucindu-I pe o parte.

Capacul containerului pentru fructe și legume este demontat.

4.8.2 Montarea separatorului și a capacului containerului pentru fructe și legume

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.9 Repoziționarea containerului pentru alimente proaspete

Cerință:

Uşa este deschisă.

4.9.1 Demontarea containerului pentru alimente proaspete

1. Înclinati containerul pentru alimente proaspete în față (1).
2. Scoateți containerul pentru alimente proaspete (2).

Compartimentul pentru alimente proaspete este demontat.

4.9.2 Montarea containerului pentru alimente proaspete

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.10 Înlocuirea lămpii LED de pe bara laterală

Scule speciale:

Ventuză ∅50 mm [00342224]

Aparatul dumneavoastră este echipat cu o lampă LED care nu necesită întreținere. Aceste lâmpi pot fi înlocuite numai de către departamentul de service pentru clienti sau de către tehnicieni autorizați!

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa este deschisă.
Rafturile din compartimentul frigiderului sunt demontate.

4.10.1 Demontarea lâmpii LED de pe bara laterală

1. Aplicați ventuza în treimea superioară a lămpii LED de pe bara laterală.

1. Trageți în față ventuza cu lampa LED de pe bara laterală, cu o mișcare de rotație.

1. Deconectați conexiunea electrică a lâmpii LED de pe bara laterală.

Lampa LED de pe bara laterală este demontată.

4.10.2 Montarea lâmpii LED de pe bara laterală

1. Conectați conexiunea electrică a lămpi i LED de pe bara laterală.
2. Fixați lampa LED de pe bara laterală în locația sa de pe peretele compartimentului (cârligele se fixează cu un clic).
   Lampa LED de pe bara laterală este montată.

Repararea

4.11 Înlocuirea spotului luminos LED

Scule speciale:

Instrument special [00342180]
Şurubelniță plată Lamă de 2,4 mm x 0,4 mm x 60 mm, în kitul [00341820]

Aparatul dumneavoastră este echipat cu o lampă LED care nu necesită întreținere.
Aceste lâmpi pot fi înlocuite numai de către departamentul de service pentru clienti sau de către tehnicieni autorizați!

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!
Pericol de moarte prin electrocutare în cazul unei reparații necorespun- zătoare

• Componentele electrice trebuie reparate de câtre electricieni calificati.
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Deces prin electrocutare

Deconectati aparatele de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe reparațiile.

ATENTIONARE

Marginea ascuțite!

Rânire prin tâiere

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa este deschisă.
Rafturile din compartimentul frigiderului sunt demontate.

4.11.1 Demontarea spotului luminos LED

1. Eliberati capacul spotului luminos LED.

1. Trageți capacul spotului luminos LED în interior și simultan împingeți-l în față.

1. Detaşati modulul spotului luminos LED.

1. Deconectați conexiunea electrică a spotului luminos LED.

Sportul luminos LED este demontat.

4.11.2 Montarea spotului luminos LED

Montați urmând procedura de demontare în ordine inversă.
