Tipo di prodotto	Cappa aspirante
Marca	Bosch
Modello	KIF86HDD0
Dimensioni (L x A x P)	898 x 450 x 480 mm
Peso netto	18 kg
Alimentazione	220-240 V, 50 Hz
Potenza max	180 W
Portata d'aria max	680 m³/h
Livello sonoro max	62 dB
Classe di efficienza energetica	A
Tipo di comando	Elettronica tattile
Numero di velocità	3 + intensivo
Illuminazione	LED, 2 x 4 W
Materiale	Acciaio inossidabile e vetro
Funzionamento	Evacuazione o ricircolo
Filtro antigrasso	Acciaio inox, lavabile
Filtro al carbone	Opzionale (rif. LZ100M1)
Funzione spegnimento ritardato	Sì, 10 minuti
Indicatore di saturazione filtri	Sì
Sicurezza	Spegnimento automatico in caso di surriscaldamento
Installazione	Murale o isola
Manutenzione	Pulizia regolare dei filtri antigrasso
Riparabilità	Ricambi disponibili

Domande frequenti - KIF86HDD0 BOSCH

Come installare la cappa KIF86HDD0 ?

L'installazione deve essere eseguita da un professionista. La cappa può essere montata in evacuazione o in ricircolo. Rispettare la distanza minima di 65 cm sopra un piano di cottura elettrico e 75 cm per uno a gas. Fissare saldamente il supporto a parete e assicurarsi che il condotto di evacuazione sia correttamente collegato.

Come pulire i filtri antigrasso ?

I filtri antigrasso metallici possono essere lavati in lavastoviglie o a mano con una spazzola morbida e detergente. Lasciarli asciugare completamente prima di rimetterli in posizione. Pulirli ogni 2-3 mesi in base all'uso.

Come sostituire il filtro al carbone ?

Il filtro al carbone viene utilizzato in modalità ricircolo. Per sostituirlo, sganciare il pannello inferiore, rimuovere il vecchio filtro e inserire il nuovo (rif. LZ100M1). Sostituirlo ogni 6-12 mesi.

Perché la mia cappa non si accende ?

Verificare che la cappa sia ben collegata e che il fusibile o l'interruttore non sia scattato. Se il problema persiste, il motore o la scheda elettronica potrebbe essere difettoso. Contattare il servizio post-vendita.

Come regolare la velocità di aspirazione ?

Utilizzare i comandi tattili per selezionare la velocità desiderata (1, 2, 3 o intensivo). Il tasto + aumenta la velocità, il tasto - la diminuisce. La modalità intensiva dura 10 minuti poi torna alla velocità 2.

Come attivare la modalità ricircolo ?

Per il ricircolo, è necessario installare un filtro al carbone (non fornito). Quindi, la cappa funziona normalmente: l'aria viene filtrata e reimmessa nella stanza. Non è necessaria alcuna modifica delle impostazioni.

Con quale frequenza pulire i filtri ?

I filtri antigrasso devono essere puliti ogni 2-3 mesi in uso normale. I filtri al carbone si sostituiscono ogni 6-12 mesi in base alla frequenza di cottura.

Come utilizzare la funzione spegnimento ritardato ?

Premere il tasto spegnimento ritardato (orologio) dopo aver acceso la cappa. Si spegnerà automaticamente dopo 10 minuti. Ideale per eliminare gli odori residui dopo la cottura.

Cosa fare se la cappa fa rumore ?

Un rumore anomalo può provenire da un filtro sporco, un condotto ostruito o un ventilatore sbilanciato. Pulire i filtri, controllare i condotti e se il rumore persiste, chiamare un tecnico.

Come contattare il servizio post-vendita Bosch ?

È possibile contattare il servizio post-vendita Bosch telefonicamente al 01 40 20 10 10 o tramite il sito www.bosch-home.fr. Tenere a portata di mano il numero del modello e la data di acquisto.

MANUALE UTENTE KIF86HDD0 BOSCH

▶ Extraire la tablette.

Consigli di riparazione - Combinazione frigorifero / congelatore

i Utilizzo del documento 267

1.1 Avvertenze importanti 267

1.1.1 Scopo 267

1.2 Spiegazione dei simboli 267

1.2.1 Livelli di pericolo 267

1.2.2 Simboli di pericolo.... 267

1.2.3 Struttura degli avvertimenti 268

1.2.4 Simboli generici 268

Sicurezza....269

2.1 Note generali sulla sicurezza.... 269

2.1.1 Tutti gli elettrodomestici.... 269

Strumenti e ausili....270

Riparazione....271

4.1 Sostituzione della guarnizione della porta 271

4.1.1 Smontaggio della guarnizione della porta 271

4.1.2 Montaggio della guarnizione della porta.... 271

4.2 Sostituzione della cerniera piatta 274

4.2.1 Smontaggio della cerniera piatta 274

4.2.2 Montaggio della cerniera piatta 276

4.3 Sostituzione del balconcino della porta 277

4.3.1 Smontaggio del balconcino della porta 277

4.3.2 Montaggio del balconcino della porta 277

4.4 Sostituzione del ripiano....278

4.4.1 Smontaggio del ripiano....278

4.4.2 Montaggio del ripiano 278

4.5 Sostituzione del ripiano estraibile.... 279

4.5.1 Rimozione del ripiano estraibile 279

4.5.2 Inserimento del ripiano estraibile.... 279

4.6 Sostituzione del cassetto surgelati....280

4.6.1 Rimozione del cassetto surgelati....280

4.6.2 Inserimento del cassetto surgelati 280

4.7 Sostituzione del cassetto frutta e verdura.... 281

4.7.1 Rimozione del cassetto frutta e verdura.... 281

4.7.2 Inserimento del cassetto frutta e verdura 281

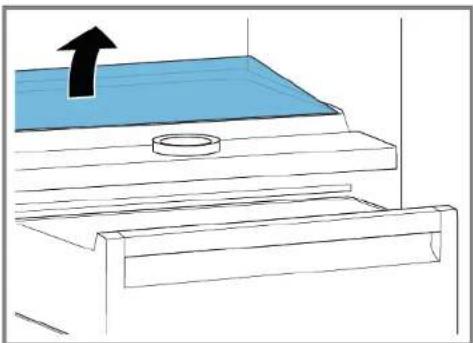

4.8 Sostituzione della divisoria e del coperchio del cassetto frutta e verdura ..... 282

4.8.1 Smontaggio della divisoria e del coperchio del cassetto frutta e ver- dura....282

4.8.2 Montaggio della divisoria e del coperchio del cassetto frutta e ver- dura.... 282

4.9 Sostituzione del cassetto a 0 °C....283

4.9.1 Estrazione del cassetto a 0 °C....283

4.9.2 Inserimento del cassetto a 0 °C.... 283

4.10 Sostituzione della luce a barra laterale a LED.... 284

4.10.1 Smontaggio della luce a barra laterale a LED.... 284

4.10.2 Montaggio della luce a barra laterale a LED 285

4.11 Sostituzione del faretto a LED.... 286

4.11.1 Smontaggio del faretto a LED....286

4.11.2 Montaggio del faretto a LED 287

i Utilizzo del documento

1.1 Avvertenze importanti

1.1.1 Scopo

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).

Contengono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle avver- tenze e i rischi correlati.

In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di avvertimento corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.

Livello di avvertimento Significato
⚠ PERICOLO	Ignorare questo messaggio di avvertimento comporta rischio di morte o ferite gravi.
⚠ AVVERTENZA	Ignorare questo messaggio di avvertimento può comportare rischio di morte o ferite gravi.
⚠ ATTENZIONE	Ignorare questo messaggio di avvertimento può comportare ferite di minore gravità.
ATTENZIONE!	Ignorare questo messaggio di avvertimento può comportare danni materiali.

Tabella 1: Livelli di pericolo

1.2.2 Simboli di pericolo

I simboli di pericolo sono illustrazioni che specificano la tipologia di rischio.

Nella presente documentazione vengono utilizzati i seguenti simboli di pericolo:

Simbolo di pericolo Significato
	Messaggio di avvertimento generico
	Pericolo di scossa elettrica
	Pericolo di esplosione
	Rischio di ferite da taglio

i Utilizzo del documento

Simbolo di pericolo Significato
		Pericolo di schiacciamento
		Pericolo derivante da superfici calde
		Pericolo derivante da forti campi magnetici
		Pericolo derivante da radiazioni non ionizzanti

Tabella 2: Simboli di pericolo

1.2.3 Struttura degli avvertimenti

Gli avvertimenti presenti in questo manuale hanno una forma e una struttura standardizzati.

PERICOLO

Tipo e origine del pericolo!

Possibili conseguenze in caso di pericolo/avvertimento ignorato.

▶ Misure e divieti volti a prevenire il pericolo.

L'esempio seguente mostra un avvertimento con rischio di folgorazione dovuto a componenti sotto tensione. È riportata la misura di precauzione per evitare il pericolo.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 second prima di iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati i seguenti simboli generici:

Simbolo generico Significato
	Identificazione di un suggerimento speciale (testo e/o grafica)
	Identificazione di un suggerimento semplice (solo testo)
	Identificazione di un link per un video tutorial
	Identificazione degli strumenti necessari
	Identificazione delle condizioni previe necessarie
	Identificazione di una condizione (se ..., allora ...)
	Identificazione di un risultato
Avvio Identificazione di un tasto o di un pulsante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestra visua-lizzati (sul display dell'apparecchio)

Tabella 3: Simboli generici

Sicurezza

2.1 Note generali sulla sicurezza

2.1.1 Tutti gli elettrodomestici

Rischio di scosse elettriche dovute a componenti sotto tensione!

• La riparazione non conforme dei componenti elettrici può causare scosse elettriche!
• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare il lavoro.
  ■ Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di lesioni causate da bordi taglienti!

■ Indossare guanti di protezione.

Rischio di schiacciamento dovuto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca dei guasti e l'assistenza

■ Indossare calzature antinfortunistiche.
■ Fissare i componenti pesanti per impedire che cadano.
■ Non inserire parti del corpo nei componenti in movimento.

Rischio per il funzionamento o la sicurezza dell'apparecchio!

■ Utilizzare solo ricambi originali.

Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!

■ Non toccare i moduli, inclusi i collegamenti e le piste conduttive.

Strumenti e ausili

Designazione Dettagli Immagini
Panno di protezione [00342013]	60 cm x 50 cm
Ventosa [00342224]	∅50 mm
Utensile speciale [00342180]
Punta Torx TX20 [00340865]	6,3 mm (1/4")

Riparazione

4.1 Sostituzione della guarnizione della porta

Prerequisiti:

La porta è aperta.

4.1.1 Smontaggio della guarnizione della porta

1. Staccare la guarnizione della porta dalla scanalatura negli angoli destro e sinistro.

1. Estrarre la guarnizione della porta dalla scanalatura.

La guarnizione della porta è rimossa.

4.1.2 Montaggio della guarnizione della porta

	Lo spessore della nuova guarnizione della porta può essere leggermente diverso dallo spessore di quella vecchia. Ciò non incide sulla chiusura e sul funzionamento a lungo termine.
	Se l'apparecchio è dotato di cerniere regolabili o accessori, è possibile ottimizzare il comportamento di chiusura.
	I piccoli fori laterali nella guarnizione della porta sono funzionali (necessari per la ventilazione). Non si tratta di difetti di produzione.

Riparazione

1. Controllare che la scanalatura della guarnizione non sia danneggiata.

1. if Se la scanalatura della guarnizione è danneggiata.

2. Contattare l'assistenza tecnica.

3. i Una leggera deformazione della guarnizione della porta è normale e non incide sul funzionamento. Si consiglia di raddrizzare la guarnizione della porta prima di inserirla nell'apparecchio.

Riscaldare la guarnizione della porta con un asciugacapelli o acqua calda e ridarle la forma manualmente.

1. Spingere gli angoli della guarnizione nella scanalatura in alto e in basso.

1. Premere la guamizione nella scanalatura un pezzo per volta.

La guarnizione della porta è montata.

Riparazione

4.2 Sostituzione della cerniera piatta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
Il pannello della porta è rimosso. Vedere le Istruzioni di installazione.
La porta è aperta.

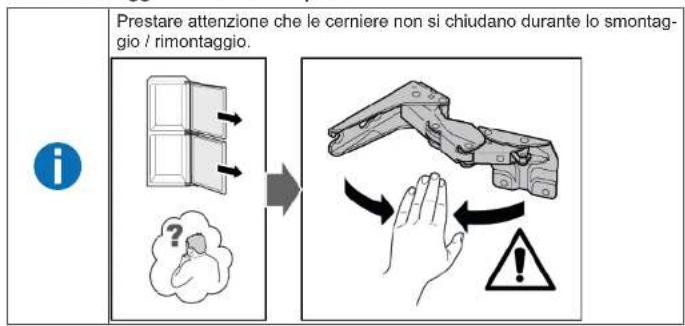

4.2.1 Smontaggio della cerniera piatta

1. Togliere le coperture delle quattro cerniere.


1. 1. Svitare le quattro viti (1).

2. Far scorrere e rimuovere la porta superiore (2).

1. 1. Togliere le quattro viti (1).

2. Togliere le cerniere (2).

→ Le cerniere superiori della porta sono rimosse.

1. 1. Svitare le quattro viti (1).

2. Far scorrere e rimuovere la porta inferiore (2).

1. 1. Togliere le quattro viti (1).

2. Togliere le cerniere (2).

Le cerniere inferiori della porta sono rimosse.

Riparazione

4.2.2 Montaggio della cerniera piatta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.3 Sostituzione del balconcino della porta

Prerequisiti:

La porta è aperta.

4.3.1 Smontaggio del balconcino della porta

- Tirare il balconcino della porta verso l'alto.

Il balconcino della porta è rimosso.

4.3.2 Montaggio del balconcino della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.4 Sostituzione del ripiano

Prerequisiti:

La porta è aperta.

4.4.1 Smontaggio del ripiano

▶ Estrarre il ripiano.

Il ripiano è rimosso.

4.4.2 Montaggio del ripiano

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.5 Sostituzione del ripiano estraibile

Prerequisiti:

La porta è aperta.

4.5.1 Rimozione del ripiano estraibile

1. Estrarre il ripiano estraibile fino a sganciare il fermo.

1. Abbassare il ripiano estraibile e girarlo di lato.

2. Il ripiano estraibile è rimosso.

4.5.2 Inserimento del ripiano estraibile

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.6 Sostituzione del cassetto surgelati

Prerequisiti:

La porta è aperta.

4.6.1 Rimozione del cassetto surgelati

1. Estrarre completamente il cassetto surgelati (1).
2. Togliere il cassetto surgelati (2).

Il cassetto surgelati è rimosso.

4.6.2 Inserimento del cassetto surgelati

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.7 Sostituzione del cassetto frutta e verdura

Prerequisiti:

La porta è aperta.

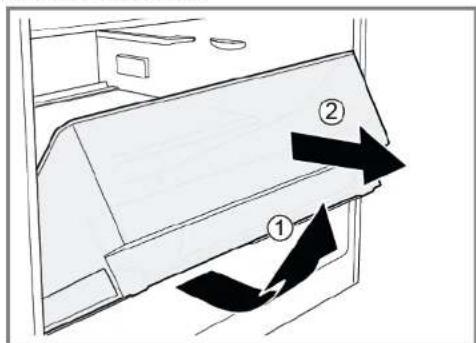

4.7.1 Rimozione del cassetto frutta e verdura

▶ 1. Estrarre completamente il cassetto (1).
2. Rimuovere il cassetto (2).

Il cassetto è rimosso.

4.7.2 Inserimento del cassetto frutta e verdura

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.8 Sostituzione della divisoria e del coperchio del cassetto frutta e verdura

Prerequisiti:

La porta è aperta.

4.8.1 Smontaggio della divisoria e del coperchio del cassetto frutta e verdura

1. Togliere la lastra di vetro dalla divisoria.

1. Togliere il cassetto frutta e verdura.→281

2. 1. Premere la leva nella parte inferiore di entrambi i lati della divisoria (1).
3. Tirare la divisoria in avanti (2).

1. Sollevare la divisoria e ruotarla di lato.

→ La divisoria è rimossa.

1. 1. Sollevare il coperchio del cassetto frutta e verdura.

2. Tirare il coperchio del cassetto frutta e verdura in avanti e girarlo di lato.

Il coperchio del cassetto frutta e verdura è rimosso.

4.8.2 Montaggio della divisoria e del coperchio del cassetto frutta e verdura

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.9 Sostituzione del cassetto a 0 °C

Prerequisiti:

La porta è aperta.

4.9.1 Estrazione del cassetto a 0 °C

1. Inclinare il cassetto a 0 °C in avanti (1).
2. Togliere il cassetto a 0 °C (2).

Il cassetto a 0 °C è rimosso.

4.9.2 Inserimento del cassetto a 0 °C

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.10 Sostituzione della luce a barra laterale a LED

Attrezzi speciali:

Ventosa ∅50 mm [00342224]

L'apparecchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza clienti o da tecnici autorizzati!

PERICOLO

Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

- Le parti elettriche devono essere riparate da elettricisti qualificati. - Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione! Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 second prima di iniziare la riparazione.

ATTENZIONE

Bordi taglienti!

Ferite da taglio

- Indossare guanti di protezione.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
La porta è aperta.
√ I ripiani del comparto frigorifero sono rimossi.

4.10.1 Smontaggio della luce a barra laterale a LED

1. Fissare la ventosa sul terzo superiore della luce a barra laterale a LED.

1. Tirare la ventosa in avanti con la luce a barra laterale a LED con un unico movimento rotatorio.

1. Staccare il collegamento della luce a barra laterale a LED. La luce a barra laterale a LED è rimossa.

4.10.2 Montaggio della luce a barra laterale a LED

1. Collegare il collegamento elettrico della luce a barra laterale a LED.
2. Fissare la luce a barra laterale a LED in posizione sulla parete del comparto (i fermi si agganciano).
   → La luce a barra laterale a LED è montata.

Riparazione

4.11 Sostituzione del faretto a LED

Attrezzi speciali:

Utensile speciale [00342180]
Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]

L'apparecchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza clienti o da tecnici autorizzati!

PERICOLO

Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

- Le parti elettriche devono essere riparate da elettricisti qualificati. - Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione! Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

ATTENZIONE

Bordi taglienti! Ferite da taglio

- Indossare guanti di protezione.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
√ La porta è aperta.
√ I ripiani del comparto frigorifero sono rimossi.

4.11.1 Smontaggio del faretto a LED

1. Sganciare il coperchio del faretto a LED.

1. Tirare il coperchio del faretto a LED all'interno e contemporaneamente spingerlo in avanti.

1. Staccare il modulo del faretto a LED.

1. Staccare il collegamento elettrico del faretto a LED.

Il faretto a LED è rimosso.

4.11.2 Montaggio del faretto a LED

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

1.2.4 Simbolurile generale 400

Siguranța....401

1.2.4 Simbolurile generale

Tabel 3: Simbolurile generale

Siguranța
