Type de produit	Hotte aspirante
Marque	Bosch
Modèle	KIF86HDD0
Dimensions (L x H x P)	898 x 450 x 480 mm
Poids net	18 kg
Alimentation	220-240 V, 50 Hz
Puissance max	180 W
Débit d'air max	680 m³/h
Niveau sonore max	62 dB
Classe d'efficacité énergétique	A
Type de commande	Électronique tactile
Nombre de vitesses	3 + intensif
Éclairage	LED, 2 x 4 W
Matériau	Inox et verre
Fonctionnement	Évacuation ou recyclage
Filtre à graisse	Inox, lavable
Filtre à charbon	Optionnel (réf. LZ100M1)
Fonction arrêt différé	Oui, 10 minutes
Indicateur de saturation des filtres	Oui
Sécurité	Arrêt automatique en cas de surchauffe
Installation	Murale ou îlot
Entretien	Nettoyage régulier des filtres à graisse
Réparabilité	Pièces détachées disponibles

FOIRE AUX QUESTIONS - KIF86HDD0 BOSCH

Comment installer la hotte KIF86HDD0 ?

L'installation doit être réalisée par un professionnel. La hotte peut être montée en évacuation ou en recyclage. Respectez la distance minimale de 65 cm au-dessus d'une cuisson électrique et 75 cm pour une cuisson gaz. Fixez solidement le support mural et assurez-vous que le conduit d'évacuation est correctement raccordé.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse métalliques peuvent être lavés au lave-vaisselle ou à la main avec une brosse douce et du détergent. Laissez-les sécher complètement avant de les remettre en place. Nettoyez-les tous les 2 à 3 mois selon l'utilisation.

Comment remplacer le filtre à charbon ?

Le filtre à charbon est utilisé en mode recyclage. Pour le remplacer, déclipsez le panneau inférieur, retirez l'ancien filtre et insérez le nouveau (réf. LZ100M1). Remplacez-le tous les 6 à 12 mois.

Pourquoi ma hotte ne s'allume-t-elle pas ?

Vérifiez que la hotte est bien branchée et que le fusible ou le disjoncteur n'a pas sauté. Si le problème persiste, le moteur ou la carte électronique peut être défectueux. Contactez le service après-vente.

Comment régler la vitesse d'aspiration ?

Utilisez les commandes tactiles pour sélectionner la vitesse souhaitée (1, 2, 3 ou intensif). La touche + augmente la vitesse, la touche - la diminue. Le mode intensif dure 10 minutes puis revient en vitesse 2.

Comment activer le mode recyclage ?

Pour le recyclage, vous devez installer un filtre à charbon (non fourni). Ensuite, la hotte fonctionne normalement : l'air est filtré puis renvoyé dans la pièce. Aucune modification de réglage n'est nécessaire.

À quelle fréquence nettoyer les filtres ?

Les filtres à graisse doivent être nettoyés tous les 2 à 3 mois en usage normal. Les filtres à charbon se remplacent tous les 6 à 12 mois selon la fréquence de cuisson.

Comment utiliser la fonction arrêt différé ?

Appuyez sur la touche arrêt différé (horloge) après avoir allumé la hotte. Elle s'éteindra automatiquement après 10 minutes. Idéal pour évacuer les odeurs résiduelles après la cuisson.

Que faire si la hotte fait du bruit ?

Un bruit anormal peut provenir d'un filtre encrassé, d'un conduit obstrué ou d'un ventilateur déséquilibré. Nettoyez les filtres, vérifiez les conduits et si le bruit persiste, appelez un technicien.

Comment contacter le service après-vente Bosch ?

Vous pouvez joindre le service après-vente Bosch par téléphone au 01 40 20 10 10 ou via le site www.bosch-home.fr. Ayez le numéro de modèle et la date d'achat à portée de main.

MODE D'EMPLOI KIF86HDD0 BOSCH

Conseils de réparation - Réfrigérateur / Congélateur combiné

i A propos de ce document.... 179

1.1 Informations importantes.... 179

1.1.1 Objectif 179

1.2 Explication des symboles.... 179

1.2.1 Niveaux de risque 179

1.2.2 Symboles de danger 179

1.2.3 Structure des indications d'avertissement 180

1.2.4 Symboles généraux 180

Sécurité.... 181

2.1 Consignes de sécurité générales.... 181

2.1.1 Tous les appareils électroménagers.... 181

Outils et aides.... 182

Réparation 183

4.1 Remplacer le joint de porte 183

4.1.1 Retirer le joint de porte 183

4.1.2 Monter le joint de porte.... 183

4.2 Remplacer la charnière plate.... 186

4.2.1 Retirer la charnière plate 186

4.2.2 Monter la charnière plate.... 188

4.3 Remplacer l'étagère de la porte.... 189

4.3.1 Retirer l'étagère de la porte.... 189

4.3.2 Monter l'étagère de la porte 189

4.4 Remplacer la tablette.... 190

4.4.1 Retirer la tablette.... 190

4.4.2 Monter la tablette 190

4.5 Remplacer la tablette télescopique 191

4.5.1 Retirer la tablette télescopique.... 191

4.5.2 Monter la tablette télescopique 191

4.6 Remplacer le bac d'aliments congelés 192

4.6.1 Retirer le bac d'aliments congelés.... 192

4.6.2 Monter le bac d'aliments congelés 192

4.7 Remplacer le bac de fruits et légumes 193

4.7.1 Retirer le bac de fruits et légumes.... 193

4.7.2 Monter le bac de fruits et légumes.... 193

4.8 Remplacer la séparation et le couvercle du bac de fruits et légumes .... 194

4.8.1 Retirer la séparation et le couvercle du bac de fruits et légumes..... 194

4.8.2 Monter la séparation et le couvercle du bac de fruits et légumes ..... 194

4.9 Remplacer le bac cool-fresh 195

4.9.1 Retirer le bac cool-fresh.... 195

4.9.2 Monter le bac cool-fresh.... 195

4.10 Echange de l'éclairage LED latéral 196

4.10.1 Démontage de l'éclairage LED latéral 196

4.10.2 Montage de l'éclairage LED latéral 197

4.11 Changer le projecteur LED 198

4.11.1 Démontage du projecteur LED 198

4.11.2 Monter le projecteur LED 199

i A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pièces de rechange précises, y compris des mises en garde.

Pour toute question, veuillez contacter notre service après-vente. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'avertissement. Le mot d'avertissement caractérise la gravité du danger.

Niveau de dangerosité Signification
⚠️ DANGER	Le non respect de la consigne d'avertissement provoque la mort ou des blessures graves.
⚠️ AVERTISSEMENT	Le non respect de la consigne d'avertissement peut provoquer la mort ou des blessures graves.
⚠️ PRUDENCE	Le non respect de la consigne d'avertissement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertissement peut provoquer des dégâts matériels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
	Consigne d'avertissement générale
	Danger engendré par la tension électrique
	Risque d'explosion
	Risque de blessures par coupure

i A propos de ce document

Symbole de danger Signification
		Risque de blessures par écrasement
		Danger engendré par des surfaces très chaudes
		Danger engendré par un champ magné-tique puissant
		Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'avertissement

Les consignes d'avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'avertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommée.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
Start Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
[Start] Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Sécurité

2.1 Consignes de sécurité générales

2.1.1 Tous les appareils électroménagers

Risque d'électrocution en raison de pièces sous tension!

• Des erreurs lors de réparations impliquant des composants électriques peuvent entraîner une décharge électrique!
• Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
• Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

Risque de blessures par coupure sur des bords tranchants!

■ Porter des gants de protection.

Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles

■ Porter des chaussures de protection.
■ Sécuriser les composants lourds contre le risque de chute.
■ Ne pas coller les pièces du châssis sur les composants mobiles.

Risque lié à la sécurité / fonction de l'appareil!

■ Utiliser uniquement des pièces détachées d'origine.

Risque d'endommagement des composants sensibles aux décharges électrostatiques!

■ Ne pas toucher les modules, ni leur connexions et pistes conductrices.

Outils et aides

Désignation Détails Images
Tissu de protection[00342013]	60 cm x 50 cm
Ventouse[00342224]	∅50 mm
Outil spécial[00342180]
Embout Torx TX20[00340865]	6,3 mm (1/4")

Réparation

4.1 Remplacer le joint de porte

Pré-requis:

La porte est ouverte.

4.1.1 Retirer le joint de porte

1. Sortir le joint de porte de la rainure dans les coins gauche et droit.

Le joint de porte est retiré.

4.1.2 Monter le joint de porte

	L'épaisseur du nouveau joint de porte peut différer légèrement de celle de l'ancien. Cela n'affectera en rien la fermeture ou le fonctionnement à long terme de la porte.
	Si votre appareil est doté de charnière ou d'attaches de charnières ajustables, vous pourrez optimiser le comportement de fermeture par la suite.
	Les petits trous latéraux dans les joints de porte sont fonctionnels (nécessaires pour la ventilation). Il ne s'agit pas de défauts de production.

Réparation

1. S'assurer de l'absence de dégâts dans les rainures qui doivent accueillir le joint.

1. if Si la rainure de joint est endommagée.

Contacter le service après-vente.

3.

Une légère déformation du joint est normale et ne saurait en affecter le fonctionnement. Il est recommandé de redresser le joint de porte avant de l'insérer dans l'appareil.

Réchauffer le joint de porte avec un sèche-cheveux ou de l'eau chaude et le reformer manuellement.

1. Pousser les coins du joint en haut et en bas dans la rainure.

1. Enfoncer progressivement le joint dans la rainure.

Le joint de porte est installé.

Réparation

4.2 Remplacer la charnière plate

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Pré-requis:

Appareil est déconnecté de l'alimentation.
√ La porte du meuble est retirée. Voir les instructions de montage.
La porte est ouverte.

4.2.1 Retirer la charnière plate

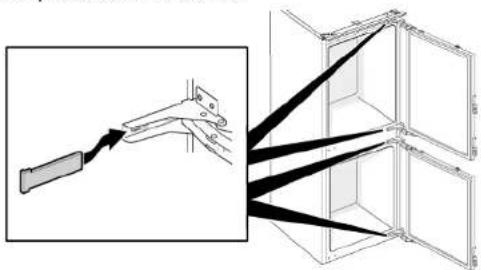

1. Retirer quatre caches de charnière.


1. 1. Desserrer quatre vis (1).

2. Faire glisser la porte supérieure pour l'extraire (2).

1. 1. Retirer quatre vis (1).

2. Retirer les charnières (2).

Les charnières supérieures de la porte sont retirées.

1. 1. Desserrer quatre vis (1).

2. Faire glisser la porte inférieure pour l'extraire (2).

1. 1. Retirer quatre vis (1).

2. Retirer les charnières (2).

Les charnières de la porte sont retirées.

Réparation

4.2.2 Monter la charnière plate

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.3 Remplacer l'étagère de la porte

Pré-requis:

La porte est ouverte.

4.3.1 Retirer l'étagère de la porte

- Soulever l'étagère de la porte.

L'étagère de la porte est retirée.

4.3.2 Monter l'étagère de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.4 Remplacer la tablette

Pré-requis:

La porte est ouverte.

4.4.1 Retirer la tablette

La tablette est retirée.

4.4.2 Monter la tablette

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.5 Remplacer la tablette télescopique

Pré-requis:

La porte est ouverte.

4.5.1 Retirer la tablette télescopique

1. Extraire la tablette télescopique jusqu'à ce que la languette de verrouillage se débloque.

1. Abaisser la tablette télsecopique inférieure et la faire pivoter sur le côté.

2. La tablette télescopique est retirée.

4.5.2 Monter la tablette télescopique

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.6 Remplacer le bac d'aliments congelés

Pré-requis:

La porte est ouverte.

4.6.1 Retirer le bac d'aliments congelés

1. Extraire complètement le bac d'aliments congelés (1).
2. Retirer le bac d'aliments congelés (2).

Le bac d'aliments congelés est retiré.

4.6.2 Monter le bac d'aliments congelés

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.7 Remplacer le bac de fruits et légumes

Pré-requis:

La porte est ouverte.

4.7.1 Retirer le bac de fruits et légumes

1. Extraire complètement le bac (1).
2. Retirer le bac (2).

4.7.2 Monter le bac de fruits et légumes

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

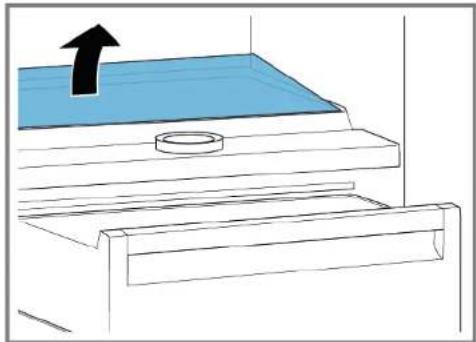

4.8 Remplacer la séparation et le couvercle du bac de fruits et légumes

Pré-requis:

La porte est ouverte.

4.8.1 Retirer la séparation et le couvercle du bac de fruits et légumes

1. Retirer la plaque verre de la séparation.

1. Retirer le bac de fruits et légumes.→193

2. 1. Appuyer sur le levier sous chaque côté de la séparation (1).
3. Tirer la séparation vers l'avant (2).

1. Soulever la séparation et la faire pivoter sur le côté. La séparation est retirée.

2. 1. Soulever le couvercle du bac de fruits et légumes.
3. Soulever le couvercle du bac de fruits et légumes vers l'avant et le faire pivoter sur le côté. Le couvercle du bac de fruits et légumes est retiré.

4.8.2 Monter la séparation et le couvercle du bac de fruits et légumes

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.9 Remplacer le bac cool-fresh

Pré-requis:

La porte est ouverte.

4.9.1 Retirer le bac cool-fresh

1. Pencher le bac cool-fresh vers l'avant (1).
2. Retirer le bac cool-fresh (2).

Le bac cool-fresh est retiré.

4.9.2 Monter le bac cool-fresh

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.10 Echange de l'éclairage LED latéral

Outillage nécessaire:

Ventouse ∅50 mm [00342224]

Votre appareil est équipé d'un éclairage LED ne demandant pas d'entretien. Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou à des spécialistes autorisés!

⚠️ DANGER Risque d'électrocution en raison Risque d'électrocution en cas de r Les pièces électriques doiv qualifiés. Après la réparation, effectu ou les régulations spécifique

DANGER Risque d'électrocution par des Mort par électrocution. - Débrancher l'appareil du se démarrer la réparation.

PRUDENCE Arêtes vives ! Blessures par coupure ► Porter des gants de protect

Pré-requis:

Appareil est déconnecté de l'alimentation.
La porte est ouverte.
Les clayettes du réfrigérateur sont retirées.

4.10.1 Démontage de l'éclairage LED latéral

1. Fixer la ventouse dans le tiers supérieur de l'éclairage LED latéral.

1. Retirer l'éclairage LED latéral en tournant vers l'avant avec la ventouse.

1. Retirer le raccord électrique de l'éclairage LED latéral.

L'éclairage LED latéral est retiré.

4.10.2 Montage de l'éclairage LED latéral

1. Rétablir le raccord électrique de l'éclairage LED latéral.
2. Monter l'éclairage LED latéral sur la position correspondante contre la paroi du compartiment réfrigérateur (fixer les crochets).
   L'éclairage LED latéral est monté.

Réparation

4.11 Changer le projecteur LED

Outillage nécessaire:

Outil spécial [00342180]

Tournevis plat Lame 2.4 mm x 0.4 mm x 60 mm,

dans le kit [00341820]

Votre appareil est équipé d'un éclairage LED ne demandant pas d'entre- tien.

Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou à des spécialistes autorisés!

DANGER

Risque d'électrocution en raison de pièces sous tension !

Risque d'électrocution en cas de réparation non conforme

Les pièces électriques doivent être réparées par des techniciens qualifiés.
- Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

DANGER

Risque d'électrocution par des pièces conductrices de tension !

Mort par électrocution.

Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

PRUDENCE

Arêtes vives

Blessures par coupure

▶ Porter des gants de protection.

Pré-requis:

Appareil est déconnecté de l'alimentation.
La porte est ouverte.
Les clayettes du réfrigérateur sont retirées.

4.11.1 Démontage du projecteur LED

1. Défaire le cache du projecteur LED.

1. Tirer le cache du projecteur LED vers l'intérieur et le pousser simultanément vers l'avant.

1. Défaire le module projecteur LED.

1. Défaire le raccord électrique du projecteur LED.

Le projecteur LED est retiré.

4.11.2 Monter le projecteur LED

Le montage s'effectue dans l'ordre chronologique inverse.

4.7 Auglu un dârzenu tvertnes nomaina

Prasība:
