Typ produktu	Odsávač pár
Značka	Bosch
Model	KIF86HDD0
Rozmery (Š x V x H)	898 x 450 x 480 mm
Hmotnosť netto	18 kg
Napájanie	220-240 V, 50 Hz
Maximálny výkon	180 W
Maximálny prietok vzduchu	680 m³/h
Maximálna hlučnosť	62 dB
Energetická trieda	A
Typ ovládania	Elektronické dotykové
Počet rýchlostí	3 + intenzívna
Osvetlenie	LED, 2 x 4 W
Materiál	Nerez a sklo
Prevádzka	Odtah alebo recirkulácia
Tukový filter	Nerez, umývateľný
Uhlíkový filter	Voliteľný (ref. LZ100M1)
Funkcia oneskoreného vypnutia	Áno, 10 minút
Indikátor nasýtenia filtrov	Áno
Bezpečnosť	Automatické vypnutie pri prehriatí
Inštalácia	Nástenná alebo ostrovná
Údržba	Pravidelné čistenie tukových filtrov
Opraviteľnosť	Náhradné diely k dispozícii

Často kladené otázky - KIF86HDD0 BOSCH

Ako nainštalovať odsávač KIF86HDD0?

Inštaláciu by mal vykonať odborník. Odsávač je možné namontovať na odtah alebo recirkuláciu. Dodržujte minimálnu vzdialenosť 65 cm nad elektrickou varnou doskou a 75 cm nad plynovou. Pevne upevnite nástennú konzolu a uistite sa, že odťahové potrubie je správne pripojené.

Ako čistiť tukové filtre?

Kovové tukové filtre je možné umývať v umývačke riadu alebo ručne jemnou kefkou a čistiacim prostriedkom. Pred vložením späť ich nechajte úplne vyschnúť. Čistite ich každé 2 až 3 mesiace podľa používania.

Ako vymeniť uhlíkový filter?

Uhlíkový filter sa používa v režime recirkulácie. Pre výmenu odklopte spodný panel, vyberte starý filter a vložte nový (ref. LZ100M1). Vymieňajte ho každých 6 až 12 mesiacov.

Prečo sa môj odsávač nezapína?

Skontrolujte, či je odsávač správne zapojený a či nevyhodilo poistku alebo istič. Ak problém pretrváva, motor alebo elektronická doska môžu byť chybné. Kontaktujte zákaznícky servis.

Ako nastaviť rýchlosť odsávania?

Pomocou dotykového ovládania vyberte požadovanú rýchlosť (1, 2, 3 alebo intenzívna). Tlačidlo + zvyšuje rýchlosť, tlačidlo - ju znižuje. Intenzívny režim trvá 10 minút a potom sa vráti na rýchlosť 2.

Ako aktivovať režim recirkulácie?

Pre recirkuláciu musíte nainštalovať uhlikový filter (nie je súčasťou balenia). Potom odsávač funguje normálne: vzduch je filtrovaný a vrátený do miestnosti. Nie sú potrebné žiadne úpravy nastavení.

Ako často čistiť filtre?

Tukové filtre by sa mali čistiť každé 2 až 3 mesiace pri bežnom používaní. Uhlíkové filtre sa vymieňajú každých 6 až 12 mesiacov v závislosti od frekvencie varenia.

Ako používať funkciu oneskoreného vypnutia?

Po zapnutí odsávača stlačte tlačidlo oneskoreného vypnutia (hodiny). Odsávač sa automaticky vypne po 10 minútach. Ideálne na odstránenie zvyškových pachov po varení.

Čo robiť, ak odsávač vydáva hluk?

Abnormálny hluk môže byť spôsobený zaneseným filtrom, upchatým potrubím alebo nevyváženým ventilátorom. Vyčistite filtre, skontrolujte potrubie a ak hluk pretrváva, zavolajte technika.

Ako kontaktovať zákaznícky servis Bosch?

Zákaznícky servis Bosch môžete kontaktovať telefonicky na čísle 01 40 20 10 10 alebo cez stránku www.bosch-home.fr. Majte pripravené číslo modelu a dátum nákupu.

NÁVOD NA OBSLUHU KIF86HDD0 BOSCH

1.1 Dôležité informácie 421

1.1.1 Účel 421

1.2 Vysvetlenie symbolov 421

1.2.1 Úrovne nebezpečenstva.... 421

1.2.2 Symboly označujúce riziká....421

1.2.3 Štruktúra varovaní 422

Nástroje a pomôcky 424

Oprava 425

4.1 Výmena tesnenia dvierok.... 425

4.3 Výmena poličky v dvierkach 431

4.3.1 Odobratie poličky v dvierkach 431

4.3.2 Montáž poličky do dvierok 431

4.4 Výmena odkladacej plochy.... 432

4.4.2 Montáž odkladacej plochy 432

4.5 Výmena výsuvnej police.... 433

4.5.1 Odobratie výsuvnej police 433

4.10 Výmena bočného pásového LED svetla 438

4.10.1 Odobratie bočného pásového LED svetla 438

1.1 Dôležité informácie

1.1.1 Účel

Tieto pokyny pre opravu pomáhajú spotrebitelovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021).

Obsahujú informácie o výmene určených náhradných dielov vrátane varovaní a rizík.

Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak pokyny boli dodržané správne.

1.2 Vysvetlenie symbolov

Úroveň varovania Význam
⚠ NEBEZPEČENSTVO	Následkom nerešpektovania varovného hlásenia je úmrtie alebo vážne zranenia.
⚠ VAROVANIE	Možným následkom nerešpektovania va-rovného hlásenia je úmrtie alebo vážne zranenia.
⚠ UPOZORNENIE	Možným následkom nerešpektovania va-rovného hlásenia sú mierne zranenia.
POZOR!	Možným následkom nerešpektovania va-rovného hlásenia je poškodenie majetku.

Tabul'ka 1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.
V tomto dokumente sa používajú nasledujúce symboly označujúce riziká:

Symbol označujúci riziko Význam
		Všeobecné varovné hlásenie
		Nebezpečenstvo v súvislosti s elektrickým napátím
		Nebezpečenstvo výbuchu
		Nebezpečenstvo porezania
		Nebezpečenstvo pomliaždenia

i O tomto dokumente

Symbol označujúci riziko Význam
		Nebezpečenstvo v súvislosti s horúcimi povrchmi
		Nebezpečenstvo v súvislosti s magnetic-kým poľom
		Nebezpečenstvo v súvislosti s neionizujú-cou radiáciou

Tabulka 2: Symboly označujúce riziká

1.2.3 Štruktúra varovani

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru.

Nasledujúci priklad znázorňuje varovanie pred zásahom elektrickým prúdom pri dotyku s časťami pod napátím. Je uvedené opatrenie na predídenie nebezpečenstvu.

V tomto dokumente sa používajú nasledujúce všeobecné symboly:

Všeob. symbol Význam
	Označenie špeciálneho pokynu (textové a/alebo grafické)
	Označenie jednoduchého pokynu (len textové)

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

• Chyby pri opravách na elektrických komponentoch môžu spôsobit' zásah elektrickým prúdom!
• Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce.
• Po oprave zariacfte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.
  Riziko poranenia na ostrých hranách!
  ■ Noste ochranné rukavice.
  Riziko pomliaždenia počas opravy, údržby, riešenia problémov a servisu na t'azkých a pohybujúcich sa komponentoch
  ■ Noste ochrannú obuv.
  ■ Zaistite t'ažké komponenty proti pádu.
  ■ Nesiahajte končatinami do pohybujúcich sa komponentov.
  Riziko ohrozenia bezpečnosti/funkčnosti spotrebiča!
  ■ Používajte len originálne náhradné diely.
  Riziko poškodenia elektrostaticky citlivých komponentov (ESD)!
  ■ Nedotýkajte sa modulov vrátane prípojok a vedení vodičov.

Nástroje a pomôcky

Označenie Detaily Snímky
Ochranná látka[00342013]	60 cm x 50 cm
Prísavný držiak[00342224]	∅50 mm
Špeciálny nástroj[00342180]
Bit Torx TX20[00340865]	6,3 mm (1/4")

Oprava

4.1 Výmena tesnenia dvierok

Požiadavka:

Dvierka sú otvorené.

1. Uvoľnite tesnenie dvierok z drážky na pravom a l'avom rohu.

	Hrúbka nového tesnenia dvierok sa môže mierne odlišovat' od hrúbky starého tesnenia dvierok. Neovplyvní to zatváranie ani funkčnosť z dlhodobého hľadiska.
	Ak má váš spotrebič nastavitelné závesy alebo závesové úchytky, postupne môžete optimalizovať spôsob zatvárania.
	Malé bočné dierky v tesnení dvierok majú svoju funkciu (sú potrebné na vetranie). Nie sú výrobnou chybou.

Oprava

1. Skontrolujte poškodenie drážky na tesnenie.

1. if Ak je drážka tesnenia je poškodená.

2. Kontaktujte zákaznícky servis.

3. Mierna deformácia tesnenia dvierok je normalna a neovplyvňuje jeho funkciu. Odporůča sa vyrovnat' tesnenie pred jeho vložením do spotrebiča.

Nahrejte tesnenie dvierok použitim fénu alebo horúcej vody a manuálne ho vytvarujte.

1. Hore a dole vtlacte rohy tesnenia do drážky.

1. Jedno miesto po druhom vtlacte celé tesnenie do drážky.

Spotrebič je odpojený od elektrického napájania.
Dvierka nábytku sú odobraté. Prečítajte si návod na montáz.
Dvierka sú otvorené.

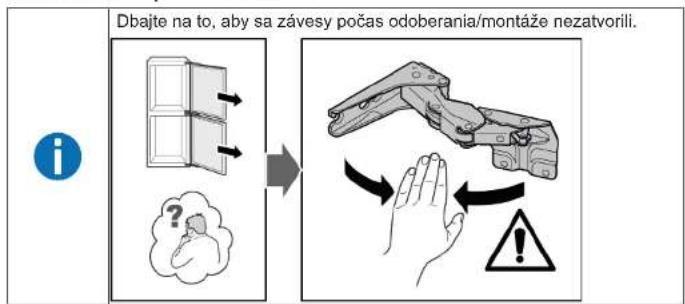

4.2.1 Odobratie plochého závesu

1. Odoberte štyri kryty závesu.


Závesy horných dvierok sú odobraté.

1. 1. Uvol'nite štyri skrutky (1).

2. Vysuňte a odoberte spodné dvierka (2).

1. 1. Odoberte štyri skrutky (1).

2. Odoberte závesy (2).

Závesy spodných dvierok sú odobraté.

Oprava

4.3 Výmena poličky v dvierkach

Požiadavka:

Dvierka sú otvorené.

4.3.1 Odobratie poličky v dvierkach

▶ Poličku v dvierkach zodvihnite smerom nahor.

4.4 Výmena odkladacej plochy

Požiadavka:

Dvierka sú otvorené.

Odkladacia plocha je odobratá.

4.4.2 Montáž odkladacej plochy

4.5 Výmena výsuvnej police

Požiadavka:

Dvierka sú otvorené.

4.5.1 Odobratie výsuvnej police

1. Vysuňte výsuvnú policu, aby sa uvoľnila blokovacia úchytka.

1. Znížte výsuvnú policu a vyklopte ju nabok.

2. Výsuvná polica je odobratá.

Dvierka sú otvorené.

4.6.1 Odobratie nádoby na zmrazené potraviny

1. Úplne vytiahnite nádobu na zmrazené potraviny (1).
2. Odoberte nádobu na zmrazené potraviny (2).

Dvierka sú otvorené.

1. Úplne vytiahnite nádobu (1).

2. Odoberte nádobu (2).

Dvierka sú otvorené.

4.8.1 Odobratie priehradky a krytu nádoby na ovocie a zeleninu

1. Odoberte sklenenú dosku z priehradky.

4.9 Výmena nádoby cool-fresh

Požiadavka:

Dvierka sú otvorené.

4.9.1 Odobratie nádoby cool-fresh

1. Nádobu cool-fresh nakloňte dopredu (1).
2. Odoberte nádobu cool-fresh (2).

4.10 Výmena bočného pásového LED svetla

Špeciálne nástroje:

Prísavný držiak ∅50 mm [00342224]

Vo výbave vášho spotrebiča je bezúdržbové LED svetlo. Tieto svetlá môže opravovať len zákaznícky servis alebo oprávnený technik!

NEBEZPEČENSTVO

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy

- Elektrické diely má opravovat kvalifikovný elektrikár. - Po oprave zariadte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

NEBEZPEČENSTVO

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napátim!

Umrtie v dôsledku zásahu elektrickým prúdom ► Odpojte spotrebiče od elektrického zdroja aspoň 60 sekúnd pred začiatkom opráv.

UPOZORNENIE

Ostré hrany!

Rezné poranenia

▶ Noste ochranné rukavice.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
Dvierka sú otvorené.
Poličky chladiaceho priestoru sú odobraté.

4.10.1 Odobratie bočného pásového LED svetla

1. Nalepte prisavný držiak na hornú tretinu bočného pásového LED svetla.

1. Potiahnite prisavný držiak dopredu s bočným pásovým LED svetlom jedným otočným pohybom.

1. Odpojte elektrické pripojenie bočného pásového LED svetla. Bočné pásové LED svetlo je odobraté.

1. Pripojte elektrické pripojenie bočného pásového LED svetla.
2. Pripevnite bočné pásové LED svetlo na svoje miesto na stene priestoru (háčiky zacvaknú).
   Bočné pásové LED svetlo je namontované.

Oprava

4.11 Výmena bodového LED svetla

Špeciálne nástroje:

Špeciálny nástroj [00342180]
Plochý skrutkovač Čepel 2,4 mm x 0,4 mm x 60 mm, v sade [00341820]

Vo výbave vášho spotrebiča je bezúdržbové LED svetlo. Tieto svetlá môže opravovať len zákaznícky servis alebo oprávnený technik!

NEBEZPEČENSTVO

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy

Elektrické diely má opravovat' kvalifikovný elektrikár.
Po oprave zariadte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

NEBEZPEČENSTVO

Umrtie v dôsledku zásahu elektrickým prúdom

- Odpojte spotrebiče od elektrického zdroja aspoň 60 sekúnd pred začiatkom opráv.

UPOZORNENIE

Ostré hrany!

Rezné poranenia

▶ Noste ochranné rukavice.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
Dvierka sú otvorené.
Poličky chladiaceho priestoru sú odobraté.

4.11.1 Odoberanie bodového LED svetla
