Τύπος Προϊόντος	Επιτραπέζιο πριόνι
Μοντέλο	52G219
Μάρκα	Verto
Τροφοδοσία ρεύματος	230 V AC, 50 Hz
Κατανάλωση ισχύος	500 W (S1) / 800 W (S6 15%)
Ταχύτητα χωρίς φορτίο	2950 rpm
Διάμετρος λεπίδας	200 mm
Οπή λεπίδας	16 mm
Μέγ. Βάθος κοπής στις 90°	45 mm
Μέγ. Βάθος κοπής στις 45°	27 mm
Εύρος λοξοτομής	0° - 45°
Πλάτος σχιστήρα	2.2 mm
Διαστάσεις τραπεζιού εργασίας (Π x Μ)	335 x 505 mm
Ύψος τραπεζιού από το έδαφος	240 mm
Βάρος	11.1 kg
Κατηγορία προστασίας	I
Στάθμη θορύβου (Ηχητική πίεση)	96.6 dB(A) (K=3 dB)
Στάθμη θορύβου (Ηχητική ισχύς)	109.6 dB(A) (K=3 dB)
Περιλαμβανόμενα αξεσουάρ	Διαμήκης οδηγός, γωνιακός οδηγός, ωστήριο, δακτυλιοειδή κλειδιά, λαβές στερέωσης
Έξοδος απομάκρυνσης σκόνης	Ναι
Χαρακτηριστικά ασφαλείας	Προστατευτικό λεπίδας, σχιστήρας, αντικραδασμικό, ωστήριο
Προβλεπόμενη χρήση	Κοπή ξύλου και παρόμοιων υλικών (όχι για καυσόξυλα)
Συμμόρφωση με πρότυπα	EN 62841-1, EN 62841-3-1, EMC directives

Συχνές ερωτήσεις - 52G219 Verto

Ποιο είναι το μέγιστο βάθος κοπής του επιτραπέζιου πριονιού Verto 52G219;

Στις 90° το μέγιστο βάθος κοπής είναι 45 mm· στις 45° είναι 27 mm.

Πώς ρυθμίζω την κλίση της λεπίδας για λοξές κοπές;

Χαλαρώστε τις λαβές κλειδώματος για την κλίση της λεπίδας και από τις δύο πλευρές, ξεπεράστε την αντίσταση του ελατηρίου για να γείρετε το σώμα του κινητήρα στην επιθυμητή γωνία (0° έως 45°), στη συνέχεια σφίξτε τις λαβές. Η γωνία μπορεί να διαβαστεί από την κλίμακα.
Χρησιμοποιείτε πάντα τον διαμήκη οδηγό για λοξές κοπές.

Πώς αντικαθιστώ τη λεπίδα κοπής;

Αποσυνδέστε το πριόνι από το ρεύμα. Αφαιρέστε το κάλυμμα ξεβιδώνοντας τις βίδες στερέωσής του. Χρησιμοποιήστε το δακτυλιοειδές κλειδί για να ξεβιδώσετε το παξιμάδι αριστερόστροφα ενώ μπλοκάρετε τον άξονα. Αφαιρέστε την εξωτερική φλάντζα και την παλιά λεπίδα. Καθαρίστε τις φλάντζες, τοποθετήστε τη νέα λεπίδα με τη σωστή φορά περιστροφής, ασφαλίστε το παξιμάδι και τοποθετήστε ξανά το κάλυμμα.
Χρησιμοποιήστε γάντια προστασίας όταν χειρίζεστε τη λεπίδα.

Μπορώ να χρησιμοποιήσω αυτό το πριόνι για κοπή μετάλλου ή πλαστικού;

Όχι. Το πριόνι έχει σχεδιαστεί μόνο για κοπή ξύλου και παρόμοιων υλικών. Μην κόβετε καυσόξυλα ή υλικά που περιέχουν καρφιά, βίδες κλπ. Χρησιμοποιήστε μόνο λεπίδες που προτείνει ο κατασκευαστής με ενσωματωμένα στερεά καρβίδια.

Ποιον εξοπλισμό ασφαλείας πρέπει να χρησιμοποιώ κατά τη λειτουργία του επιτραπέζιου πριονιού;

Φοράτε πάντα γυαλιά ασφαλείας, ωτοασπίδες και μάσκα σκόνης. Χρησιμοποιήστε το παρεχόμενο ωστήριο για μικρά κομμάτια. Κρατήστε τα χέρια σας μακριά από τη λεπίδα. Βεβαιωθείτε ότι το προστατευτικό λεπίδας και ο σχιστήρας είναι σωστά τοποθετημένα.

Πώς ρυθμίζω τον σχιστήρα;

Αποσυνδέστε το πριόνι. Αφαιρέστε το προστατευτικό λεπίδας και το ένθεμα του τραπεζιού εργασίας. Χαλαρώστε τις βίδες του σχιστήρα. Ρυθμίστε τον σχιστήρα ώστε να είναι 3–5 mm πίσω από τη λεπίδα και ακριβώς στην ευθεία. Σφίξτε τις βίδες, επανατοποθετήστε το ένθεμα και το προστατευτικό. Ελέγξτε ξανά μετά από αντικατάσταση λεπίδας.

Ποιος είναι ο σκοπός της εξόδου απομάκρυνσης σκόνης;

Η έξοδος (9) επιτρέπει τη σύνδεση μιας ηλεκτρικής σκούπας ή βιομηχανικού καθαριστή για την απομάκρυνση πριονιδιού κατά την κοπή, διατηρώντας τον χώρο εργασίας καθαρό και μειώνοντας τα σωματίδια στον αέρα.

Μπορώ να χρησιμοποιήσω καλώδιο επέκτασης με αυτό το πριόνι;

Ναι, αλλά χρησιμοποιήστε μόνο καλώδιο επέκτασης σχεδιασμένο για εξωτερική χρήση εάν εργάζεστε σε εξωτερικό χώρο. Βεβαιωθείτε ότι η ονομαστική τιμή του καλωδίου ταιριάζει με την κατανάλωση ισχύος του πριονιού.

Πώς πραγματοποιώ μια διαμήκη κοπή;

Ρυθμίστε τον διαμήκη οδηγό στο επιθυμητό πλάτος. Ενεργοποιήστε το πριόνι και περιμένετε για πλήρη ταχύτητα. Πιέστε το υλικό πάνω στον διαμήκη οδηγό και τροφοδοτήστε το στη λεπίδα. Χρησιμοποιήστε το ωστήριο όταν το χέρι σας πλησιάζει. Σταθείτε πάντα στο πλάι της γραμμής κοπής.

Τι σημαίνει ο κύκλος λειτουργίας S6 15%;

S6 15% σημαίνει ότι το πριόνι μπορεί να λειτουργεί συνεχώς για 15% ενός κύκλου 10 λεπτών (π.χ., 1,5 λεπτό) στα 800 W και στη συνέχεια πρέπει να ξεκουραστεί. Για συνεχή χρήση (S1), η ισχύς περιορίζεται στα 500 W.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 52G219 Verto

GR ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ 59

ES INSTRUCCIONES DE USO....63

IT MANUALE PER L'USO 66

ΜΕΤΑΦΡΑΣΗ ΤΩΝ ΠΡΩΤΟΤΥΠΩΝ ΟΔΗΓΙΩΝ ΕΠΙΤΡΑΠΕΖΙΟ ΔΙΣΚΟΠΡΙΟΝΟ ΞΥΛΟΥΡΓΙΚΗΣ 52G219

ΠΡΟΣΟΧΗ: ΠΡΙΝ ΞΕΚΙΝΗΣΕΤΕ ΤΗ ΧΡΗΣΗ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΕΡΓΑΛΕΙΟΥ, ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΤΙΣ ΠΑΡΟΥΣΕΣ ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΚΑΙ ΦΥΛΑΞΤΕ ΤΙΣ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ.

ΕΙΔΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ

Κανόνες ασφαλείας κατά την εργασία με το επιτραπέζιο δισκοπρίονο

• Κατά την εργασία με το επιτραπέζιο δισκοπρίονο, τηρείτε τους κανόνες ασφαλείας και υγιεινής της εργασίας.
• Χρησιμοποιείτε μόνο τους δίσκους κοπής που συνιστά ο κατασκευαστής και που πληρούν τις απαιτήσεις του προτύπου EN 847-1.
• Κατά την αντικατάσταση του δίσκου κοπής, να θυμάστε ότι το πάχος του δίσκου δεν πρέπει να υπερβαίνει το πάχος του οδηγού διαχωρισμού.
• Επιλέγετε τον δίσκο κοπής ανάλογα με το είδος του υλικού που πρόκειται να επεξεργαστείτε.
• Απαγορεύεται η χρήση δίσκων από χάλυβα ψυχρής κοπής (HSS).
• Βεβαιωθείτε ότι η φορά περιστροφής του δίσκου κοπής αντιστοιχεί στη φορά περιστροφής του κινητήρα.
• Χρησιμοποιείτε δίσκους κοπής των οποίων η μέγιστη επιτρεπόμενη ταχύτητα περιστροφής υπερβαίνει τη μέγιστη ταχύτητα περιστροφής του άξονα του δισκοπρίονου.
• Χρησιμοποιείτε αιχμηρούς δίσκους κοπής. Απαγορεύεται η εργασία με δίσκους κοπής που έχουν παραμορφώσεις ή ρωγμές.

- Ο δίσκος κοπής πρέπει να περιστρέφεται ελεύθερα.

- Πριν από την έναρξη της εργασίας, ελέγξτε ότι ο οδηγός διαχωρισμού έχει τοποθετηθεί σωστά και ότι το προστατευτικό κάλυμμα του δίσκου κοπής είναι καλά στερεωμένο.

- Τροφοδοτείτε τα τεμάχια στον δίσκο κοπής χρησιμοποιώντας ειδικό εξάρτημα προώθησης.

- Κατά την κοπή μεταχειρισμένου τεμαχίου, βεβαιωθείτε ότι δεν περιέχει καρφιά, βίδες ή άλλα μεταλλικά αντικείμενα.

- Χρησιμοποιείτε προστατευτικά γυαλιά, ωτοασπίδες και προστατευτική μάσκα.

- Φοράτε κατάλληλη ενδυμασία! Χαλαρά ρούχα ή κοσμήματα μπορεί να πιαστούν στον περιστρεφόμενο δίσκο κοπής.

• Πριν από τη ρύθμιση ή την αφαίρεση σφηνωμένου υλικού, απενεργοποιήστε το δισκοπρίονο με το κουμπί εκκίνησης και αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα!

- Μετά την ολοκλήρωση των ρυθμίσεων, πριν ενεργοποιήσετε το δισκοπρίονο, ελέγξτε ότι όλα τα προστατευτικά καλύμματα/εξαρτήματα έχουν τοποθετηθεί.

- Η τάση του δικτύου παροχής ρεύματος πρέπει να αντιστοιχεί στην τάση που αναγράφεται στην πινακίδα στοιχείων του επιτραπέζιου δισκοπρίονου.

• Συνδέετε το δισκοπρίονο μόνο σε δίκτυο παροχής ρεύματος που διαθέτει διακόπτη προστασίας διαρροής, ο οποίος ενεργοποιείται όταν το ρεύμα διαρροής

- φτάσει τα 30 mA εντός 30 δευτερολέπτων.

- Για εργασία σε εξωτερικό χώρο, χρησιμοποιείτε καλώδια προέκτασης

- κατάλληλα για χρήση σε εξωτερικούς χώρους.

- Απαγορεύεται να χρησιμοποιείτε το δισκοπρίονο για κοπή καυσόξυλων.

- Κρατάτε τα δάχτυλά σας σε όσο το δυνατόν μεγαλύτερη απόσταση από την επικίνδυνη ζώνη του δισκοπρίονου.

- Μην χρησιμοποιείτε το εργαλείο όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, οινοπνευματωδών ή φαρμακευτικών ουσιών.

• Το προσωπικό που εκτελεί τεχνική συντήρηση του επιτραπέζιου δισκοπρίονου πρέπει να εκπαιδεύεται σχετικά με τους κανόνες συντήρησης, ρύθμισης και χρήσης του.

- Απαγορεύεται να εργάζεστε με το δισκοπρίονο σε υγρό περιβάλλον ή να το εκθέτετε σε βροχή ή υγρασία.

- Απαγορεύεται να εργάζεστε με το δισκοπρίονο σε περιβάλλον με εκρηκτικά αέρια ή αναθυμιάσεις.

- Ο χρήστης του δισκοπρίονου πρέπει να είναι ενήλικος.

- Άτομα που δεν σχετίζονται με την εργασία δεν πρέπει να βρίσκονται κοντά σε δισκοπρίονο συνδεδεμένο στο δίκτυο ή σε λειτουργία.

- Ελέγχετε τακτικά την κατάσταση του καλωδίου τροφοδοσίας. Απαγορεύεται η χρήση του δισκοπρίονου αν το καλώδιο έχει υποστεί βλάβη.

- Σε περίπτωση βλάβης, παραδώστε το δισκοπρίονο σε εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης.

- Αντικαθιστάτε έγκαιρα τα προστατευτικά εξαρτήματα του δισκοπρίονου αν έχουν υποστεί βλάβη.

- Μην υπερφορτώνετε το εργαλείο επιβραδύνοντας την περιστροφή του δίσκου κοπής.

• Διατηρείτε τον χώρο εργασίας καθαρό. Πριν ξεκινήσετε, απομακρύνετε τα ρινίσματα και άλλα περιττά αντικείμενα.

- Εξασφαλίστε καλό φωτισμό στον χώρο εργασίας.

- Μην αποσπάτε την προσοχή του χειριστή κατά τη διάρκεια της εργασίας.

- Κατά την εργασία με το δισκοπρίονο, απαγορεύεται να έρχεστε σε επαφή με τα γειωμένα εξαρτήματα, σωληνώσεις, σώματα θέρμανσης, κουζίνες και ψυγεία.

- Κατόπιν απενεργοποίησης του δισκοπρίονου με το κομβίο εκκίνησης, μην επιχειρείτε να ακινητοποιήσετε τον δίσκο κοπής πιέζοντάς το από το πλάι.

- Σε περίπτωση βλάβης του δίσκου κοπής, αντικαταστήστε το αμέσως.

- Κατά την αντικατάσταση του δίσκου κοπής, χρησιμοποιείτε προστατευτικά γάντια.

- Απαγορεύεται να χρησιμοποιείτε δίσκους κοπής των οποίων η διάμετρος δεν αντιστοιχεί στη διάμετρο που καθορίζεται στις οδηγίες χρήσης.

- Απαγορεύεται να αφαιρείτε τα προστατευτικά εξαρτήματα του δισκοπρίονου.

- Εάν είναι αναγκαίο να διακόψετε την εργασία, ολοκληρώστε την τομή και απενεργοποιήστε το δισκοπρίονο.

- Εάν είναι αναγκαίο να ολοκληρώσετε την εργασία και να αποχωρήσετε από το μέρος εργασίας, απενεργοποιήστε το δισκοπρίονο με το κομβίο και αποσυνδέστε τον ρευματολήπτη από τον ρευματοδότη.

- Πριν από την έναρξη της εργασίας, ελέγξτε την τεχνική κατάσταση του δισκοπρίονου:

- καλή κατάσταση και σωστή λειτουργία όλων των προστατευτικών εξαρτημάτων,

- σύσφιξη των κοχλιών και των εξαρτημάτων συγκράτησης,

- απουσία μηχανικών κλειδιών στο πεδίο λειτουργίας του δισκοπρίονου.

- Απαγορεύεται να φυλάσσετε τα υλικά και τα εργαλεία σας κάτω από το δισκοπρίονο.

- Πριν από την έναρξη της εργασίας, βεβαιωθείτε ότι το προς επεξεργασία υλικό εφάπτεται στην τράπεζα εργασίας του δισκοπρίονου με όλη την επιφάνειά του.

- Υποστηρίζετε μεγάλου μήκους εξαρτήματα κατά την κοπή τους, ώστε ο δίσκος κοπής να μην σφηνωθεί στο υλικό.

- Εκτελώντας την κοπή στρογγυλού τεμαχίου, χρησιμοποιείτε σφιγκτήρες οι οποίοι αποκλείουν τη μετακίνηση του τεμαχίου κατά την κοπή.

- Απαγορεύεται να κόβετε περισσότερα από ένα τεμάχια ταυτοχρόνως.

- Εκτελώντας την κοπή στενών τεμαχίων, πλησιάζετέ τα στον δίσκο κοπής με το εξάρτημα προώθησης το οποίο περιλαμβάνεται στο σετ του εργαλείου. Απαγορεύεται να κόβετε τεμάχιο το οποίο είναι αδύνατον να οδηγηθεί προς τον δίσκο κοπής με ασφαλή τρόπο.

- Απαγορεύεται να απομακρύνετε από το μέρος εργασίας τεμάχια υλικού και λοιπά αντικείμενα κατά τη διάρκεια της περιστροφής του δίσκου κοπής.

- Κατά τη λειτουργία, το δισκοπρίονο πρέπει να είναι συνδεδεμένο με το εξωτερικό σύστημα αποβολής σκόνης.

- Απαγορεύεται να αποσυνδέετε το ηλεκτρικό εργαλείο από το δίκτυο παροχής ρεύματος σύροντας το καλώδιο παροχής ρεύματος. Προστατεύετε το καλώδιο παροχής ρεύματος από την επαφή με αιχμηρές ακμές, έλαια, καθώς και από την επίδραση υψηλής θερμοκρασίας.

- Κατά την εργασία με το δισκοπρίονο, λάβετε άνετη στάση η οποία εξασφαλίζει τη διατήρηση της ισορροπίας σας.

- Όλα τα εξαρτήματα του δισκοπρίονου πρέπει να είναι στερεωμένα με τον σωστό τρόπο.

- Το δισκοπρίονο δεν προορίζεται για δημιουργία πατούρας και περιγραμματική κοπή.

- Επιτρέπεται να μεταφέρετε το δισκοπρίονο μόνο από τις χειρολαβές που προορίζονται για σκοπό μεταφοράς. Απαγορεύεται να μεταφέρετε το δισκοπρίονο κρατώντας το από το προστατευτικό περίβλημα.

- Κατά τη μεταφορά, οφείλετε να καλύψετε το άνω μέρος του δίσκου κοπής με το προστατευτικό περίβλημα.

ΠΡΟΣΟΧΗ! Το εργαλείο έχει σχεδιαστεί για τη λειτουργία σε κλειστούς χώρους.

Παρά την ασφαλή κατασκευή του εργαλείου, τα ληφθέντα μέτρα ασφαλείας και τη χρήση των μέσων προστασίας, πάντοτε υπάρχει κάποιου βαθμού ελλοχεύων κίνδυνος τραυματισμού κατά την εργασία.

Επεξήγηση των εικονογραμμάτων

1. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Λάβετε ιδιαίτερες προφυλάξεις!
2. Διαβάστε το εγχειρίδιο λειτουργίας, παρατηρήστε τις προειδοποιήσεις και τις συνθήκες ασφαλείας που περιέχονται σε αυτό!
3. Χρησιμοποιήστε ατομικό προστατευτικό εξοπλισμό (γυαλιά, προστασία αυτιών, μάσκα σκόνης).
4. Αποσυνδέστε τη συσκευή πριν από την επισκευή.
5. Χρησιμοποιήστε γάντια εργασίας.
6. Προστατέψτε τη συσκευή από την υγρασία.
7. Μην επιτρέπετε τα παιδιά στο εργαλείο.

ΚΑΤΑΣΚΕΥΗ ΚΑΙ ΧΡΗΣΗ

Το επιτραπέζιο δισκοπρίονο προορίζεται για κοπή ξύλινων αντικειμένων και τεμαχίων, των οποίων τα μεγέθη αντιστοιχούν στο μέγεθος του εργαλείου. Απαγορεύεται να χρησιμοποιείτε το δισκοπρίονο για κοπή καυσόξυλων. Οι προσπάθειες της χρήσης του δισκοπρίονου για σκοπούς που δεν συνιστώνται στις παρούσες οδηγίες χρήσης, θεωρούνται ως η χρήση του εργαλείου πέραν του σκοπού κατασκευής του. Το δισκοπρίονο πρέπει να λειτουργεί αποκλειστικά με κατάλληλους δίσκους κοπής με επικολλημένες λεπίδες σκληρού κράματος. Τομέας εφαρμογής του εργαλείου: οικοδομικές και επισκευαστικές εργασίες, καθώς και όλες οι εργασίες χειρός που εκτελούνται από ερασιτέχνες.

ΠΕΡΙΓΡΑΦΗ ΣΤΙΣ ΕΙΚΟΝΕΣ

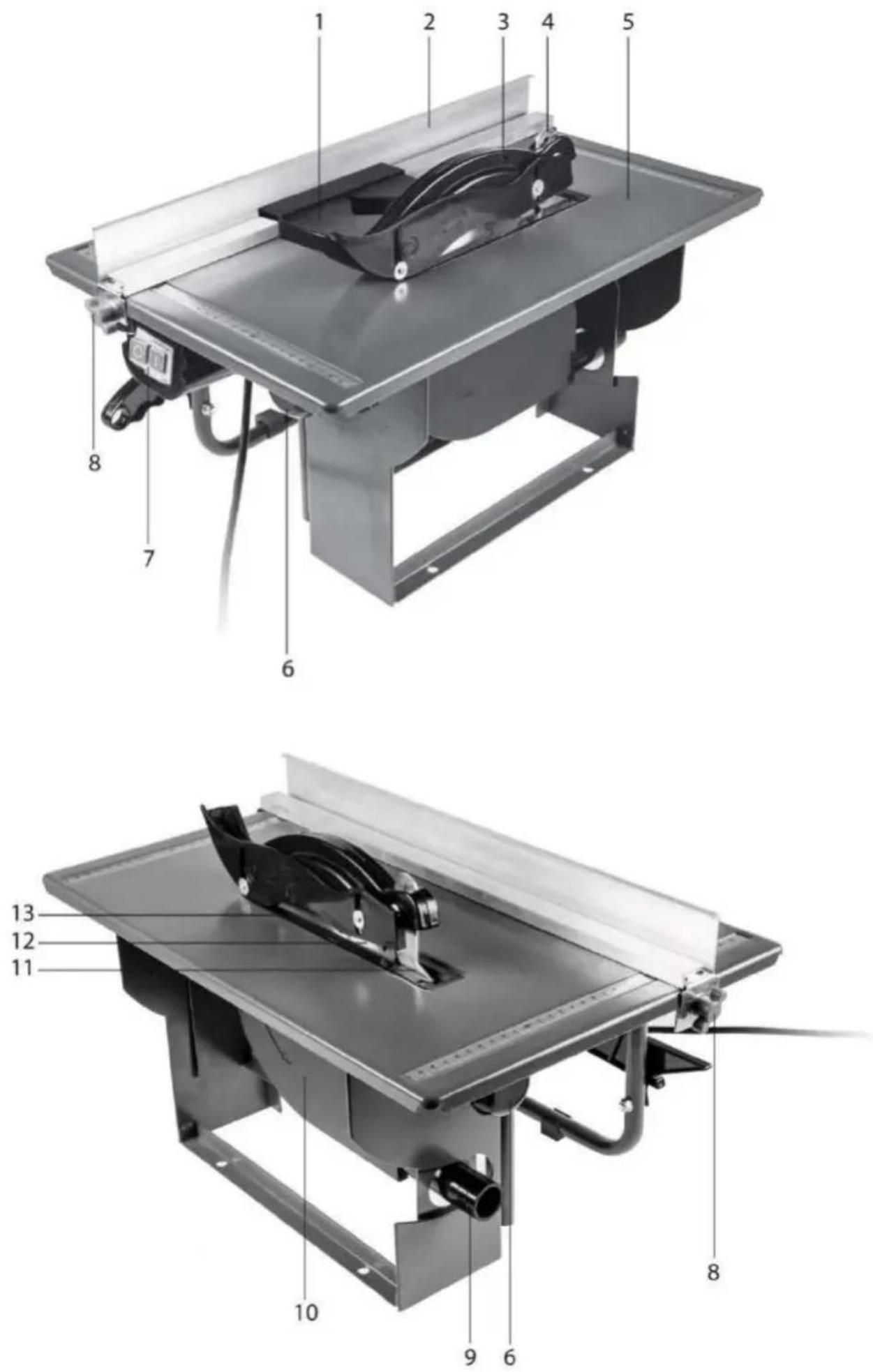

Η χρησιμοποιούμενη στην παρακάτω λίστα αρίθμηση, αφορά εξαρτήματα του εργαλείου, τα οποία παρουσιάζονται στις σελίδες με εικόνες.

1. Επιτραπέζιος γνώμονας
2. Ράβδος περιορισμού
3. Προστατευτικό περίβλημα δίσκου κοπής
4. Κοχλίας συγκράτησης προστατευτικού περιβλήματος δίσκου κοπής
5. Τράπεζα εργασίας
6. Ασφαλίσεις γωνίας κλίσης δίσκου κοπής
7. Διακόπτης
8. Κοχλίας συγκράτησης ράβδου περιορισμού
9. Στόμιο αποβολής σκόνης
10. Καπάκι
11. Οδηγός διαχωρισμού
12. Δίσκος κοπής
13. Αύλακας κοπής

* Η εμφάνιση του ηλεκτρικού εργαλείου που αποκτήσατε μπορεί να έχει μικρές διαφορές από αυτή της εικόνας.

ΕΠΕΞΗΓΗΣΗ ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΩΝ ΣΗΜΑΤΩΝ

ΠΑΡΕΛΚΟΜΕΝΑ ΚΑΙ ΕΠΙΠΛΕΟΝ ΕΞΑΡΤΗΜΑΤΑ

14. Ράβδος περιορισμού	- 1 τεμ.
15. Κοχλίας + παράκυκλος		- 2 σετ
16. Γωνιόμετρο	- 1 τεμ.
17. Εξάρτημα προώθησης	- 1 τεμ.
18. Γερμανοπολύγωνο κλειδί	- 2 τεμ.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΟΥ ΔΙΣΚΟΠΡΙΟΝΟΥ ΣΤΗΝ ΤΡΑΠΕΖΑ ΕΡΓΑΣΙΑΣ

Συνιστάται να στερεώνετε το δισκοπρίονο αξιόπιστα επί της τράπεζας εργασίας, χρησιμοποιώντας τις οπές συναρμολόγησης που προβλέπονται γι' αυτό τον σκοπό στη βάση του δισκοπρίονου. Αυτό εγγυάται την ασφαλή εργασία και αποκλείει τη μετακίνηση του δισκοπρίονου κατά τη λειτουργία του. Βεβαιωθείτε ότι η συσκευασία του κινητήρα έχει αφαιρεθεί εξ ολοκλήρου.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΟΥ ΠΡΟΣΤΑΤΕΥΤΙΚΟΥ ΠΕΡΙΒΛΗΜΑΤΟΣ ΤΟΥ ΔΙΣΚΟΥ ΚΟΠΗΣ

- Τοποθετήστε το προστατευτικό περίβλημα του δίσκου κοπής (3) επί του οδηγού διαχωρισμού (11).

- Εισάγετε τον κοχλία συγκράτησης του προστατευτικού περιβλήματος του δίσκου κοπής (4) στην οπή του προστατευτικού περιβλήματος του δίσκου (3) και του οδηγού διαχωρισμού (11), και σφίξτε τον κοχλία.

- Η αποσυναρμολόγηση του προστατευτικού περιβλήματος του δίσκου κοπής πραγματοποιείται με την αντίθετη από τη συναρμολόγησή του σειρά.

Ο κοχλίας συγκράτησης του προστατευτικού περιβλήματος του δίσκου κοπής πρέπει να είναι σφιγμένος με τέτοιο τρόπο, ώστε το προστατευτικό περίβλημα να ανυψώνεται αντίστοιχα με τη μείωση της απόστασης μεταξύ του τεμαχίου και του δίσκου κοπής και να επιστρέφεται στην αρχική του θέση κατόπιν ολοκλήρωσης της κοπής.

ΑΠΟΒΟΛΗ ΣΚΟΝΗΣ

Το επιτραπέζιο δισκοπρίονο είναι εφοδιασμένο με το στόμιο αποβολής σκόνης (9), δια μέσου του οποίου είναι δυνατή η αποβολή της σκόνης και των ρινιδιών που δημιουργούνται κατά τη διάρκεια της εργασίας, με τη χρήση εξοπλισμού αναρρόφησης ή βιομηχανικής ηλεκτρικής σκούπας.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΗΣ ΡΑΒΔΟΥ ΠΕΡΙΟΡΙΣΜΟΥ

Δύναστε να στερεώσετε τη ράβδο περιορισμού είτε από τη μία, είτε από την άλλη πλευρά της τράπεζας εργασίας.

- Εφαρμόστε τους κοχλίες συγκράτησης της ράβδου περιορισμού (8) και τους παράκυκλους επί της ράβδου περιορισμού (2).

- Εισάγετε τη ράβδο περιορισμού (2) στον οδηγό της τράπεζας εργασίας (5).

• Ρυθμίστε το επιθυμητό πλάτος κοπής με τη χρήση της κλίμακας της τράπεζας εργασίας (5).

• Σφίξτε τους κοχλίες συγκράτησης της ράβδου περιορισμού (8). Ο οδηγός (2) έχει δύο επιφάνειες εργασίας (πλατιά και στενή επιφάνεια στήριξης). Στερεώστε τη ράβδο περιορισμού ανάλογα με το πάχος του προς επεξεργασία τεμαχίου (εικ. Α).

• Χαλαρώστε τους κοχλίες ασφάλισης της ράβδου περιορισμού (8) και αφαιρέστε τη ράβδο περιορισμού (2) από τους οδηγούς της τράπεζας εργασίας (5).

- Στρέψτε τη ράβδο περιορισμού (2) κατά 180° και επαναστερεώστε την επί της τράπεζας εργασίας (5).

ΡΥΘΜΙΣΗ ΤΟΥ ΟΔΗΓΟΥ ΔΙΑΧΩΡΙΣΜΟΥ

Αποσυνδέστε το δισκοπρίονο από το δίκτυο παροχής τριικού ρεύματος.

• Αφαιρέστε το προστατευτικό περίβλημα του δίσκου κοπής (3) και τον αύλακα κοπής (13), αφαιρώντας τους κοχλίες συγκράτησης.

- Χαλαρώστε τους κοχλίες συγκράτησης (α) του οδηγού διαχωρισμού (11) (εικ. Β).

•Ρυθμίστε τη θέση του οδηγού διαχωρισμού (11) με τέτοιο τρόπο, ώστε η απόσταση μεταξύ του δίσκου κοπής (12) και του οδηγού διαχωρισμού (11) να ανέλθει σε 3 – 5 χιλιοστά (ο οδηγός διαχωρισμού πρέπει να βρίσκεται στον ίδιο άξονα με τον δίσκο κοπής) (εικ. C).

•Σφίξτε τους κοχλίες συγκράτησης (α) του οδηγού διαχωρισμού, εισάγετε τον αύλακα κοπής (13) και στερεώστε το προστατευτικό περίβλημα του δίσκου κοπής (3).

Ελέγχετε τη στερέωση του οδηγού διαχωρισμού κατόπιν έκαστης αντικατάστασης του δίσκου κοπής.

ΕΡΓΑΣΙΑ/ΣΥΝΤΟΝΙΣΜΟΣ

Προβαίνοντας σε οποιεσδήποτε ενέργειες που αφορούν ρύθμιση του δισκοπρίονου, βεβαιωθείτε ότι είναι συνδεδεμένο από το δίκτυο παροχής ηλεκτρικού ρεύματος. Προς εξασφάλιση ασφαλούς,

ακριβούς και αποτελεσματικής λειτουργίας του δισκοπρίονου, οφείλετε να εκτελείτε τη ρύθμιση ολότελα.

Κατόπιν ολοκλήρωσης της ρύθμισης, βεβαιωθείτε ότι όλα τα μηχανικά κλειδιά έχουν αφαιρεθεί από το μέρος εργασίας. Ελέγξτε τη σύσφιξη όλων των εξαρτημάτων στερέωσης. Κατά τη ρύθμιση, ελέγξτε τη σωστή λειτουργία όλων των εξωτερικών εξαρτημάτων του δισκοπρίονου καθώς και την τεχνική τους κατάσταση. Ζημιωθέντα ή φθαρμένα εξαρτήματα πρέπει να αντικατασταθούν από αρμόδιο προσωπικό προτού χρησιμοποιηθεί το δισκοπρίονο.

ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

Η τάση του δικτύου παροχής ηλεκτρικού ρεύματος πρέπει να αντιστοιχεί στην τάση που αναγράφεται στο πινακίδιο στοιχείων του δισκοπρίονου.

Δύναστε να ενεργοποιήσετε το δισκοπρίονο μόνο όταν δεν έρχεται σε επαφή με το προς επεξεργασία τεμάχιο.

Ενεργοποίηση:

• πιέστε το κομβίο Ι του διακόπτη (2) (εικ. D).

Απενεργοποίηση:

• πιέστε το κομβίο Ο του διακόπτη (2).

ΚΑΤΑ ΜΗΚΟΣ ΚΟΠΗ

Η κατά μήκος κοπή συνιστά την κοπή τεμαχίου κατά όλο το μήκος του σε τμήματα συγκεκριμένου πλάτους.

• Ρυθμίστε τη θέση της ράβδου περιορισμού (2) ανάλογα με το επιθυμητό πλάτος της κοπής.

- Ενεργοποιείστε το δισκοπρίονο και αναμένετε την επίτευξη της μέγιστης συχνότητας περιστροφής.

• Πιέστε το τεμάχιο στη ράβδο περιορισμού (2) και μετακινήστε προς τον δίσκο κοπής έως το τέλος του οδηγού διαχωρισμού (11) (χρησιμοποιήστε το εξάρτημα προώθησης).

- Αφήστε το αφαιρεθέν τμήμα στην τράπεζα εργασίας έως την πλήρη ακινητοποίηση του δίσκου κοπής.

Κατόπιν έκαστης ρύθμισης, συνιστάται να εκτελέσετε δοκιμαστική κοπή για έλεγχο. Κατά την εργασία, λάβετε πλαϊνή θέση σε σχέση με τον δίσκο κοπής, και όχι στην ίδια γραμμή με τον δίσκο.

ΚΕΚΛΙΜΕΝΗ ΚΟΠΗ

Κατά την κεκλιμένη κοπή, οφείλετε πάντοτε να χρησιμοποιείτε τη ράβδο περιορισμού.

- Χαλαρώστε τις ασφαλίσεις κλίσης δίσκου κοπής (6) από τις δύο πλευρές του δισκοπρίονου.

• Πιέστε (υπερνικώντας την αντίσταση του ελατηρίου) το σώμα του κινητήρα και ρυθμίστε την επιθυμητή γωνία του δίσκου κοπής (12) (εικ. Ε).

• Ο δείκτης (c) της κλίμακας (b) θα καταδεικνύει την επιλεχθείσα γωνία (εικ. F).

• Σφίξτε τις ασφαλίσεις γωνίας κλίσης δίσκου κοπής (6).

• Ρυθμίστε τη θέση της ράβδου περιορισμού (2) ανάλογα με το επιθυμητό πλάτος της κοπής.

- Ενεργοποιήστε το δισκοπρίονο και προβείτε στην εργασία.

ΚΟΠΗ ΜΙΚΡΩΝ ΤΕΜΑΧΙΩΝ

•Ρυθμίστε τη θέση της ράβδου περιορισμού (2) ανάλογα με το επιθυμητό πλάτος της κοπής.

•Μετακινείτε το τεμάχιο και με τα δύο σας χέρια. Πλησιάζετε το υλικό στο πεδίο δράσης του δίσκου κοπής με το εξάρτημα προώθησης (περιλαμβάνεται στο σετ) ή χρησιμοποιήστε γι' αυτό τον σκοπό ένα τμήμα σανίδας, ώστε να πιέσετε το τεμάχιο προς τη ράβδο περιορισμού (2).

• Πάντοτε προωθείτε το τεμάχιο έως το τέλος του οδηγού διαχωρισμού (11).

Κατά την κοπή κοντών και στενών τεμαχίων, χρησιμοποιείτε το εξάρτημα προώθησης κατά τη διάρκεια όλης της ενέργειας.

ΚΟΠΗ ΥΠΟ ΓΩΝΙΑ 45° ΜΕ ΤΗ ΧΡΗΣΗ ΤΟΥ ΕΠΙΤΡΑΠΕΖΙΟΥ ΓΝΩΜΟΝΑ

Κατά την κοπή με τη χρήση του επιτραπέζιου γνώμονα, οπωσδήποτε χρησιμοποιείτε τη ράβδο περιορισμού. - Στερεώστε τη ράβδο περιορισμού (2) για την εργασία με τη στενή επιφάνεια στήριξης επί της τράπεζας εργασίας (5). - Εφαρμόστε τον επιτραπέζιο γνώμονα (1) επί της ράβδου περιορισμού (2). •Ρυθμίστε τη θέση της ράβδου περιορισμού (2) ανάλογα με το επιθυμητό πλάτος της κοπής, και ασφαλίστε με τους κοχλίες (8). - Εισάγετε το υλικό στον επιτραπέζιο γνώμονα (1). - Ενεργοποιήστε το δισκοπρίονο και μετακινείτε τον επιτραπέζιο γνώμονα (1) μαζί με το υλικό κατά μήκος της ράβδου περιορισμού (2), προς τον δίσκο κοπής (12). - Κατόπιν ολοκλήρωσης της κοπής, απενεργοποιήστε το δισκοπρίονο.

ΣΥΣΤΑΣΕΙΣ

•Κατόπιν έκαστης ρύθμισης, συνιστάται να εκτελέσετε δοκιμαστική κοπή για έλεγχο των επιλεγμένων διαστάσεων ή των διαστάσεων που προέκυψαν.

• Κατόπιν ενεργοποίησης του δισκοπρίονου, αναμένετε ο δίσκος κοπής να αποκτήσει τη μέγιστη συχνότητα περιστροφής χωρίς φορτίο, και μόνο μετά δύναστε να προβείτε στην εργασία. -Μεγάλα τεμάχια πρέπει να προστατεύονται από πτώση κατά την ολοκλήρωση της κοπής (π.χ. με υποστήριγμα με ράουλα).
• Οφείλετε να είστε άκρως προσεκτικοί κατά την έναρξη της εργασίας! •Κατά την κοπή των χρησιμοποιηθέντων τεμαχίων, βεβαιωθείτε για την απουσία εντός αυτών καρφιών, μπουλονιών κ.λπ. •Αναμένετε την πλήρη ακινητοποίηση του δίσκου κοπής, και μόνο κατόπιν απομακρύνετε τα αποκομμένα τμήματα του υλικού.
• Κατά την εργασία, μην κρατάτε το τμήμα του τεμαχίου το οποίο θα αποκοπεί.

ΤΕΧΝΙΚΗ ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΔΙΑΤΗΡΗΣΗ

Προβαίνοντας σε οποιεσδήποτε ενέργειες που αφορούν ρύθμιση του δισκοπρίονου, βεβαιωθείτε ότι είναι αποσυνδεδεμένο από το δίκτυο παροχής ρεύματος.

• Κατόπιν ολοκλήρωσης της εργασίας, απομακρύνετε από την τράπεζα εργασίας του δισκοπρίονου καθώς και από την περιοχή γύρω από τον δίσκο κοπής και το προστατευτικό περίβλημά του όλα τα τμήματα του υλικού και τη σκόνη.
• Καθαρίζετε το δισκοπρίονο με βούρτσα ή ροή συμπιεσμένου αέρα.
• Απαγορεύεται να χρησιμοποιείτε νερό ή οποιοδήποτε χημικό υγρό για καθαρισμό του δισκοπρίονου. Φυλάσσετε το εργαλείο σε μέρος ξηρό όπου δεν έχουν πρόσβαση τα παιδιά.
• Συστηματικά καθαρίζετε τις οπές εξαερισμού του κινητήρα. Κατά τη χρήση, οι σπειρωτές συνδέσεις χαλαρώνουν. Συστηματικά ελέγχετε την αξιοπιστία σύσφιξης όλων των κοχλιών και μπουλονιών συγκράτησης. Η αντικατάσταση του καλωδίου παροχής ρεύματος καθώς και εργασίες συντονισμού πρέπει να εκτελούνται από το εξουσιοδοτημένο εργαστήριο επισκευής.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΟΥ ΔΙΣΚΟΥ ΚΟΠΗΣ

• Χαλαρώστε τους κοχλίες συγκράτησης (b) στο καπάκι (10) (εικ. G).
• Αφαιρέστε το περικόχλιο (e) με το γερμανοπολύγωνο κλειδί, ταυτοχρόνως ασφαλίζοντας την άτρακτο με άλλο κλειδί (εικ. Η). Προσοχή! Στρέφετε το περικόχλιο προς τα αριστερά, στην κατεύθυνση περιστροφής του δίσκου κοπής.
• Αφαιρέστε την εξωτερική φλάντζα και τον δίσκο κοπής (12) από την εσωτερική φλάντζα. Καθαρίστε καλά την επιφάνεια των φλαντζών συγκράτησης και εισάγετε καινούργιο δίσκο κοπής, εκτελώντας τις προαναφερθείσες ενέργειες με την αντίθετη σειρά.

Προσοχή στη σωστή κατεύθυνση περιστροφής του δίσκου κοπής (βλ. το βέλος επί του δίσκου κοπής).

Όλες οι δυσλειτουργίες πρέπει να επισκευάζονται από την εξουσιοδοτημένη υπηρεσία τεχνικής υποστήριξης του κατασκευαστή.

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

ΟΝΟΜΑΣΤΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Πίνακας πριόνι 52G219
Παράμετρος	αξία
Παροχή τάσης	230 V AC
Συχνότητα ισχύος	50 Hz
Ισχύς Ν- αμμωνίου	500 σε S1 / 800WS6 15%
Αδράνεια στροφών κινητήρα	29 50 / λεπτό
Μίτρα κοπής εύρος	0 ° ÷ 45 °
Η εξωτερική διάμετρος του πριονιού	200 μ
Εσωτερική διάμετρος του πριονιού	16 χιλ
Μέγιστο πάχος του προς κοπή υλικού - γωνία 90 °	45 χιλ
Μέγιστο πάχος του προς κοπή υλικού - γωνία 45 °	27 χιλ
Διαχωριστικ μαχαίρι πλάτους	2,2 mm
Πλάτος τραπεζιού εργασίας	335 mm
Μήκος του πίνακα εργασίας	505 mm
Ύψος του την εργασία πίνακα από το έδαφος	240 mm
Κατηγορία προστασίας	I
Μάζα	11,1 κιλά
Έτος της παραγωγής	2020
52G219 συμβολίζει για τόσο τον τύπο και χαρακτηρισμό της μηχανής

Δεδομένα θορύβου και δονήσεων

Επίπεδο ηχητικής πίεσης	LpA = 96,6 dB (A) K = 3dB (A)
Επίπεδο ηχητικής ισχύος	LWA = 109,6 dB (A) K = 3 dB (A)

Πληροφορίες για το θόρυβο

Η στάθμη του θορύβου που εκπέμπεται από τη συσκευή περιγράφεται από: το επίπεδο του εκπεμπόμενου ήχου πίεσης LpA και το επίπεδο ηχητικής ισχύος LwA (όπου Κ είναι η αβεβαιότητα μέτρησης).

Οι ακόλουθες πληροφορίες: επίπεδο εκπεμπόμενης ηχητικής πίεσης LpA, επίπεδο ηχητικής ισχύος LwA είχαν μετρηθεί σύμφωνα με EN 62841-1.

ΠΡΟΣΤΑΣΙΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Οι ηλεκτρικές συσκευές δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα. Θα πρέπει να παραδίδονται στο ειδικό τμήμα ανακύκλωσης. Τις πληροφορίες για το θέμα της ανακύκλωσης μπορεί να σας τις παρέχει ο πωλητής του προϊόντος ή οι τοπικές αρχές. Ο ηλεκτρονικός και ηλεκτρικός εξοπλισμός, του οποίου έληξε το χρονικό περιθώριο λειτουργίας, περιέχει επικίνδυνες για το περιβάλλον ουσίες.

Εξοπλισμός ο οποίος δεν έχει υποστεί ανακύκλωση αποτελεί ενδεχόμενο κίνδυνο για το περιβάλλον και την υγεία του ανθρώπου.

* Διατηρούμε το δικαίωμα εισαγωγής αλλαγών.

Η εταιρεία „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa, η οποία εδρεύει στη Βαρσοβία στη διεύθυνση: Pograniczna str. 2/4 (αποκαλούμενη εφεξής η «Grupa Topex»), προειδοποιεί ότι όλα τα πνευματικά δικαιώματα δημιουργού για το περιεχόμενο των παρουσών οδηγιών (αποκαλούμενων εφεξής οι «Οδηγίες»), συμπεριλαμβανομένων του κειμένου, των φωτογραφιών, διαγραμμάτων, εικόνων και σχεδίων, καθώς και της στοιχειοθεσίας, ανήκουν αποκλειστικά στην εταιρεία Grupa Topex και προστατεύονται με τον Νόμο περί δικαιώματος δημιουργού και συγγενών δικαιωμάτων από τις 4 Φεβρουαρίου του έτους 1994 (Ενημερωτικό δελτίο των νομοθετημάτων της Δημοκρατίας της Πολωνίας Αρ. 90 Αρθ. 631 με τις υπόμενες μετατροπές). Η αντιγραφή, αναπαραγωγή, δημοσίευση, αλλαγή των στοιχείων των οδηγιών χωρίς την έγγραφη έγκριση της εταιρείας Grupa Topex απαγορεύεται αυστηρά και μπορεί να οδηγήσει σε έγερση ποινικών και άλλων αξιώσεων.
