ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ YT-09910 Yato

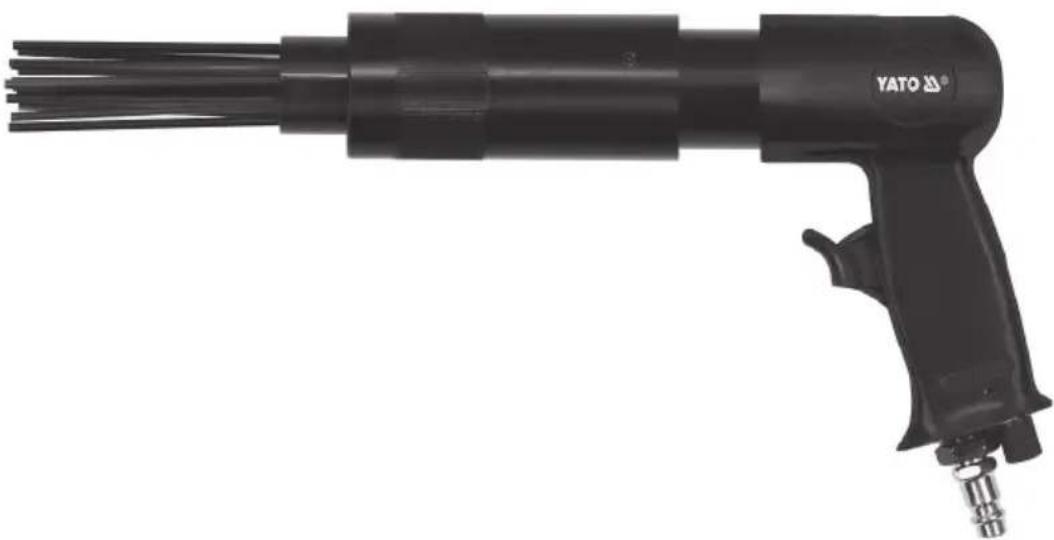

GR ΑΕΡΟΣΦΥΡΟ ΜΕ ΒΕΛΟΝΕΣ

YT-09910

1. εισαγωγή αέρα
2. σύνδεση εισόδου αέρα
3. σκανδάλη
4. λαβή ανιχνευτή
5. άξονας διάταξης
6. διάταξη με βελόνες
7. ρύθμιση πίεσης
8. εργαλείο
9. υποδοχή σωλήνα
10. ελαστικός σωλήνας
11. σύνδεση σωλήνα
12. λιπαντική διάταξη
13. μειωτήρας
14. φίλτρο
15. συμπιεστής

Διαβάστε τις οδηγίες λειτουργίας

0.63

MPa(max.)

Μέγιστη πίεση εργασίας

STANDARD

Διάμετρος σύνδεσης αέρος

Форéστε προστατευτικά γυαλιά

Φορέστε προστατευτικά ακοής

PL

CHARAKTERYSTYKA NARZĘDZIA

Το αερόσφυρο είναι ένα εργαλείο τροφοδοτούμενο με ροή συμπιεσμένου αέρα. Με χρήση πολλών βελόνων μπορείτε να εκτελέσετε πολλές εργασίες μεταλλουργίας π.χ. αφαίρεση σκουριάς, πέτρας, καθαρισμός συγκολλήσεων. Μπορείτε ακόμη να χρησιμοποιήσετ το εργαλείο για καθαρισμό τούβλων και πετρών. Το εργαλείο προορίζεται για εργασία σε εσωτερικούς χώρους και δεν επιτρέπτεται η έκθεσή του σε υγρασία και βροχοπτώσεις. Η κατάλληλη, αξιόπιστη και ασφαλής λειτουργία του εργαλείου εξαρτάται από την ορθή χρήση του, έτσι:

Πριν αρχίσετε να χρησιμοποιείτε το εργαλείο πρέπει να διαβάσετε όλες τις οδηγίες χρήσης και να τις φυλάξετε.

Για όλες τις βλάβες που προκύπτουν λόγω χρήσης του εργαλείου για σκοπούς άλλους από τον προορισμό του, η μη τήρηση των κανόνων ασφαλείας και των προτάσεων που αναφέρονται στις παρούσες οδηγίες χρήσης ο προμηθευτής δεν φέρει καμία ευθύνη. Το να χρησιμοποιείτε το εργαλείο για σκοπούς διαφορετικούς από τον προορισμό του προκαλεί ακόμη την κατάργηση των δικαιωμάτων του χρήστη που απορρέουν από την εγγύηση καθώς και από τη μη συμμόρφωση με τη σύμβαση.

ΕΞΟΠΛΙΣΜΟΣ

Το σφυρί είναι έξοπλισμένο με υποδοχή που επιτρέπει τη σύνδεση στο σύστημα αέρα και με τη διάταξη με βελόνες.

TEXNIKA ΣΤΟΙΧΕΙΑ

Παράμετρος Μονάδα μέτρησης Τιμή
Κωδικός καταλόγου YT-09910
Βάρος [kg] 1,02
Διάμετρος σύνδεσης αέρα (PT)	[” / mm]	6,3 / 1/4
Διάμετρος του σωλήνα εισαγωγής αέρα (εσωτερική)	[” / mm]	10 / 3/8
Συχνότητα κρούσεων	[min ^-1 ]	4500
Αριθμός βελονών		19
Διάμετρος βελόνας	[mm]	3
Διάμετρος λαβής εργαλείου	[mm]	10
Μέγιστη πίεση λειτουργίας	[MPa]	0,63
Απαιτούμενη ροή αέρα (με 0,63 MPa)	[l/min]	113
Ακουστική πίεση (EN ISO 3744)	[dB(A)]	100 ± 3
Ακουστική ισχύς (EN ISO 3744)	[dB(A)]	111 ± 3
Δονήσεις (ISO 28927-10)	[m/s ^2 ]	13 ± 1,5

ΓΕΝΙΚΟΙ ΟΡΟΙ ΑΣΦΑΛΕΙΑΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! κατά την εργασία με το πνευματικό εργαλείο προτείνεται πάντα να ακολουθείτε τους βασικούς κανόνες ασφαλείας εργασίας, συμπεριλαμβανομένων των παρακάτω, με σκοπό τη μείωση κινδύνου πυρκαγιάς, ηλεκτροπληξίας και την αποφυγή τραυματισμών.

Πριν αρχίσετε να χρησιμοποιείτε το παρόν εργαλείο πρέπει να διαβάσετε όλες τις οδηγίες χρήσης και να τις φυλάξετε.

Προσοχή! Διαβάστε προσεκτικά όλες τις παρακάτω οδηγίες χρήσης. Η μη τήρησή τους μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή τραυματισμούς σώματος. Η έννοια "πνευματικό εργαλείο" που χρησιμοποιείται στις οδηγίες χρήσης αφορά όλα τα πνευματικά εργαλεία που τροφοδοτούνται με ροή συμπιεσμένου αέρα υπό κατάλληλη πίεση.

ΤΗΡΗΣΤΕ ΤΙΣ ΠΑΡΑΚΑΤΩ ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ

Γενικοί όροι ασφαλείας

Πριν αρχίσετε την εγκατάσταση, την εργασία, την επισκευή, τη συντήρηση και την αντικατάσταση αξεσουάρ, σε περίπτωση εργασίας κοντά στο πνευματικό εργαλείο, λόγω πολλών κινδύνων, πρέπει να διαβάσετε και να καταλάβετε τις οδηγίες χρήσης. Εάν δεν εκτελέσετε τις παραπάνω ενέργειες, ενδέχεται να προκληθεί σοβαρός τραυματισμός. Η εγκατάσταση, η ρύθμιση και η συναρμολόγηση των πνευματικών εργαλείων μπορεί να εκτελεστεί μόνο από εξειδικευμένο και εκπαιδευμένο προσωπικό. Μην τροποποιείτε το πνευματικό εργαλείο. Οι τροποποιήσεις μπορούν να μειώσουν την απόδοση και το επίπεδο ασφαλείας καθώς και να αυξήσουν τον κίνδυνο για τον χειριστή του εργαλείου. Μην απορρίπτετε τις οδηγίες χρήσης, γιατί πρέπει να τις παραδώσετε στον χειριστή του εργαλείου. Μη χρησιμοποιήσετε το πνευματικό εργαλείο, αν είναι χαλασμένο. Πρέπει να εκτελείτε περιοδικές επιθεωρήσεις για ορατότητα των στοιχείων που απαιτούνται από το πρότυπο ISO 11148. Ο εργοδότης / χρήστης πρέπει να επικοινωνήσει με τον κατασκευαστή με σκοπό την αντικατάσταση της ονομαστικής πινακίδας κάθε φορά όποτε είναι απαραίτητο.

GR

Κίνδυνοι σχετικά με τα απορριπτόμενα μέρη.

Αποσυνδέστε το εργαλείο από την πηγή παροχής ενέργειας, πριν από την αντικατάσταση της διάταξης (συναρμολογούμενη διάταξη) ή του αξεσουάρ. Η ζημιά στο υπό κατεργασία αντικείμενο ή το αξεσουάρ ή ακόμη στο εργαλείο μπορεί να προκαλέσει την εκτόξευση των εξαρτημάτων με μεγάλη ταχύτητα. Χρησιμοποιείτε πάντα προστασία ματιών ανθεκτική στις κρούσεις. Ο βαθμός προστασίας πρέπει να προσαρμοστεί στην εργασία που εκτελείτε. Πρέπει να βεβαιωθείτε ότι το υπό κατεργασία αντικείμενο είναι ασφαλώς συναρμολογημένο. Σε περίπτωση που εργάζεστε με το εργαλείο πάνω από το κεφάλι σας, χρησιμοποιήστε προστατευτικό κράνος. Πρέπει ακόμη να λάβετε υπόψη τον κίνδυνο για τους τρίτους. Πρέπει να βεβαιωθείτε ότι το υπό κατεργασία αντικείμενο είναι ασφαλώς συναρμολογημένο. Μην εργάζεστε με τα εργαλεία χωρίς να βεβαιωθείτε ότι εγκαταστάθηκε ο περιοριστής της συναρμολογούμενης διάταξης. Προκειμένου να αποφύγετε τους τραυματισμούς, πρέπει να αντικαταστήσετε τον περιοριστή όταν φθαρεί, χαλάσει ή παραμορφωθεί. Τοποθετήστε το εργαλείο σταθερά στην υπό κατεργασία επιφάνεια, πριν αρχίσετε την εργασία.

Κίνδυνοι σχετικά με την εργασία

Η χρήση του εργαλείου μπορεί να εκθέσει τα χέρια του χειριστή σε κινδύνους όπως: σύνθλιψη, κρούση, κοπή, τριβή και θερμότητα. Πρέπει να φοράτε κατάλληλα γάντια για την προστασία των χεριών. Ο χειριστής της συσκευής και το προσωπικό συντήρησης πρέπει να είναι φυσικά ικανοί για να διαχειριστούν την ποσότητα, το βάρος και την ισχύ του εργαλείου. Κρατήστε σωστά το εργαλείο. Πρέπει να κρατήσετε την ισορροπία και να έχετε τα πόδιά σας στη θέση που διασφαλίζει την ασφάλεια. Απελευθερώστε την πίεση στη διάταξη εκκίνησης και διακοπής σε περίπτωση διακοπής παροχής της ενέργειας. Χρησιμοποιήστε μόνο τα λιπαντικά που προτείνονται από τον κατασκευαστή. Αποφύγετε την άμεση επαφή με το εργαλείο κατά και μετά την εργασία γιατί μπορεί να είναι ζεστό. Πρέπει να χρησιμοποιείτε προστατευτικά γυαλιά, προτείνεται ακόμη χρήση των εφαρμοστών γαντιών και της προστατευτικής ενδυμασίας.

Κίνδυνοι σχετικά με επαναλαμβανόμενες κινήσεις

Όταν χρησιμοποιείτε το πνευματικό εργαλείο για εργασία που βασίζεται στην επανάληψη κινήσεων, ο χειριστής εκτίθεται στην ταλαιπωρία που βιώνουν τα χέρια, τα μπράτσα, οι ώμοι, ο αυχένας και άλλα μέλη του σώματος. Σε περίπτωση που χρησιμοποιείτε το πνευματικό εργαλείο, ο χειριστής πρέπει να έχει μια άνετη θέση που του διασφαλίζει την κατάλληλη στάση των ποδιών και να αποφύγει παράξενες στάσεις ή στάσεις που δεν εξασφαλίζουν την ισορροπία. Ο χειριστής πρέπει να αλλάζει τη θέση του κατά την μακροχρόνια εργασία, αυτό βοηθάει να αποφύγετε τη δυσφορία και την κόπωση. Αν ο χειριστής νιώθει συμπτώματα όπως: συνεχής ή επαναληπτική δυσφορία, πόνος, παλμικός πόνος, μούδιασμα, αιμωδία, αίσθηση καύσου ή δυσκαμψία, δεν επιτρέπεται να τα αμελεί, πρέπει να τα δηλώσει στον εργοδότη και να συμβουλευτεί έναν γιατρό.

Κίνδυνοι σχετικά με τα αξεσουάρ

Αποσυνδέστε το εργαλείο από την πηγή παροχής ενέργειας πριν από την αντικατάσταση της διάταξης (συναρμολογούμενης διάταξης) ή του αξεσουάρ. Χρησιμοποιήστε τα αξεσουάρ και τα αναλώσιμα υλικά μόνο σε μεγέθη και σε τύπους που προτείνονται από τον κατασκευαστή. Σε περίπτωση σφυριών, όπου αρμόζει, ποτέ μην χρησιμοποιείτε οποιαδήποτε σμίλη ως εργαλεία χειρός. Αυτές σχεδιάστηκαν ειδικά και είναι θερμικά επεξεργασμένα με σκοπό τη χρήση τους μόνο στις μη περιστρεφόμενες διατάξεις κρούσης. Σε περίπτωση σφυριών και θραυστήρων, όπου αρμόζει, ποτέ μη χρησιμοποιείτε αμβλείς σμίλες γιατί αυτές υπόκεινται σε μεγάλο φορτίο και μπορεί να σπάσουν λόγω κόπωσης υλικού. Το να χρησιμοποιήσετε ένα αμβλύ εργαλείο, μπορεί να ενισχύσει τις δονήσεις και για αυτόν τον λόγο πάντα πρέπτει να χρησιμοποιείτε ένα αιχμηρό εργαλείο. Σε περίπτωση σφυριών, όπου αρμόζει, ποτέ μην ψύχετε τις ζεστές διατάξεις στο νερό, αυτό μπορεί να προκαλέσει ευθραυστότητα και την πρόωρη φθορά. Σε περίπτωση σφυριών, όπου αρμόζει, η βλάβη ή η θραύση του εργαλείου μπορεί να είναι συνέπεια της ακατάλληλης χρήσης του εργαλείου ως μοχλού ή π.χ. κατά την ανύψωση. Είναι καλύτερο να εργαστείτε αφαιρώντας μικρά κομμάτια για να αποφύγετε τις εμπλοκές. Αποφύγετε την άμεση επαφή με το εργαλείο κατά και μετά την εργασία γιατί μπορεί να είναι ζεστό ή αιχμηρό.

Κίνδυνοι σχετικά με τον τόπο εργασίας

Οι ολισθήσεις, τα παραπατήματα και οι πτώσεις αποτελούν τις κύριες αιτίες ατυχημάτων. Αποφύγετε γλιστερές επιφάνειες που προκαλούνται από χρήση του εργαλείου καθώς και τους κινδύνους παραπατήματος που προκύπτουν από την εγκατάσταση του αέρα. Χειριστείτε προσεκτικά σε ένα άγνωστο περιβάλλον. Μπορούν να υπάρξουν κρυφοί κίνδυνοι όπως ηλεκτρική ενέργεια ή άλλοι που προκύπτουν από τη χρήση. Το πνευματικό εργαλείο δεν προορίζεται για χρήση στις ζώνες όπου υπάρχει κίνδυνος έκρηξης και δεν χωρίζεται από την επαφή με την ηλεκτρική ενέργεια. Βεβαιωθείτε ότι δεν υπάρχουν ηλεκτρικά καλώδια, σωλήνες αερίου που μπορεί να αποτελέσουν κίνδυνο σε περίπτωση βλάβης κατά τη χρήση του εργαλείου.

Κίνδυνοι σχετικά με ατμούς και σκόνες

Η σκόνη και οι ατμοί που δημιουργούνται κατά τη χρήση του πνευματικού εργαλείου μπορεί να προκαλέσουν κακή κατάσταση υγείας (παραδείγματος χάρην καρκίνο, γενετικές ανωμαλίες, άσθμα και/η δερματίτιδα), απαιτούνται: αξιολόγηση κινδύνου και εφαρμογή κατάλληλων μέτρων ελέγχου σχετικά με αυτούς του κινδύνους. Η αξιολόγηση κινδύνου πρέπει να περιέχει την επίδραση της σκόνης που δημιουργείται κατά τη χρήση της συσκευής και τη δυνατότητα διατάραξης της ήδη υπάρχουσας σκόνης. Η είσοδος αέρα πρέπει να κατευθύνεται με τέτοιο τρόπο ώστε να μειωθεί η διατάραξη της σκόνης σε ένα περιβάλλον με σκόνη. Όπου δημιουργούνται ατμοί και σκόνη, η προτεραιότητα είναι ο έλεγχός τους στην πηγή εκπομπής τους. Όλες οι ενσωματωμένες λειτουργίες, ο εξοπλισμός συγκέντρωσης, εξαγωγής ή μείωσης της σκόνης ή καπνού πρέπει να χρησιμοποιούνται κατάλληλα και να συντηρούνται σύμφωνα με τις συστάσεις του κατασκευαστή. Χρησιμοποιείτε τα μέσα αναπνευστικής προστασίας σύμφωνα με τις οδηγίες χρήσης του εργοδότη και σύμφωνα με τις απαιτήσεις της υγιεινής και της ασφαλείας. Ο χειρισμός και η συντήρηση

GR

του πνευματικού εργαλείου πρέπει να εκτελούνται σύμφωνα με τις συστάσεις των οδηγιών χρήσης, έτσι μπορείτε να μειώσετε την εκπομπή ατμών και σκόνης. Επιλέξτε, συντηρήστε και αντικαταστήστε τα εργαλεία σύμφωνα με τις συστάσεις των οδηγιών χρήσης, για να προστατευτείτε από την αύξηση ατμών και σκόνης.

Κίνδυνος θορύβου

Η έκθεση σε υψηλό επίπεδο θορύβου μπορεί να προκαλέσει τη μόνιμη και μη αναστρέψιμη απώλεια ακοής και άλλα προβλήματα όπως εμβοές (κουδούνισμα, βόμβος, σφύριγμα ή βούισμα). Αναγκαία είναι η αξιολόγηση του κινδύνου και η εφαρμογή κατάλληλων μέτρων ελέγχου σχετικά με αυτούς του κινδύνους. Οι κατάλληλοι έλεγχοι με σκοπό τη μείωση του κινδύνου μπορούν να περιλαμβάνουν ενέργειες όπως: μονωτικά υλικά που προστατεύουν από «ήχους» του υπό κατεργασία αντικειμένου. Χρησιμοποιείτε τα μέσα προστασίας ακοής σύμφωνα με τις οδηγίες χρήσης του εργοδότη και σύμφωνα με τις απαιτήσεις της υγιεινής και της ασφαλείας. Ο χειρισμός και η συντήρηση του πνευματικού εργαλείου πρέπει να εκτελείτε σύμφωνα με τις συστάσεις των οδηγιών χρήσης, έτσι μπορείτε να αποφύγετε την ανεπιθύμητη αύξηση θορύβου. Αν το πνευματικό εργαλείο διαθέτει σιγαστήρα, πάντα πρέπει να επίβεβαιώνετε ότι αυτός είναι κατάλληλα συναρμολογημένος κατά τη χρήση του εργαλείου. Επιλέξτε, συντηρήστε και αντικαταστήστε τα φθαρμένα εργαλεία σύμφωνα με τους κανόνες των οδηγιών χρήσης. Αυτό επιτρέπει να αποφύγετε την άσκοπη αύξηση θορύβου.

Κίνδυνος δονήσεων

Παρά που τα εργαλεία είναι σχεδιασμένα έτσι, ώστε να μειωθεί ο κίνδυνος σχετικά με την εκπομπή δονήσεων, δεν ήταν δυνατόν να ελαχιστοποιηθούν πλήρως οι δονήσεις που παραμένουν ως υπολειπόμενος κίνδυνος. Η ακατάλληλη χρήση του εργαλείου μπορεί να προκαλέσει κίνδυνο σχετικά με την έκθεση στις δονήσεις. Η τιμή δονήσεων που αναφέρεται στις οδηγίες χρήσης μπορεί να αντιπροσωπεύει εσφαλμένα το επίπεδο δονήσεων κατά την προβλεπόμενη χρήση. Η έκθεση στις δονήσεις μπορεί να προκαλέσει μόνιμη βλάβη των νεύρων και της ροής αίματος στα χέρια και τους ώμους. Πρέπτει να φοράτε παχύ ρουχισμό κατά την εργασία σε χαμηλές θερμοκρασίες και να διατηρείτε τα χέρια σας ζεστά και στεγνά. Αν εμφανιστεί αιμωδία, μούδιασμα, πόνος ή λεύκανση δέρματος στα δάχτυλα και στα χέρια, σταματήστε να χρησιμοποιείτε το πνευματικό εργαλείο και στη συνέχεια ενημερώστε τον εργοδότη και συμβουλευτείτε έναν γιατρό. Ο χειρισμός και η συντήρηση του πνευματικού εργαλείου πρέπτει να εκτελεστούν σύμφωνα με τις συστάσεις των οδηγιών χρήσης, έτσι μπορείτε να αποφύγετε την ανεπιθύμητη αύξηση δονήσεων. Μην κρατάτε τη διάταξη με ένα ελεύθερο χέρι, διότι αυτό αυζάνει την έκθεση στις δονήσεις. Κρατήστε το εργαλείο με ένα ελαφρύ, αλλά σίγουρο κράτημα λαμβάνοντας υπόψη τις απαιτούμενες δυνάμεις αντίδρασης, γιατί ο κίνδυνος που προέρχεται από τις δονήσεις είναι κανονικά μεγαλύτερος όταν η ισχύς του κρατήματος είναι μεγαλύτερη. Κρατήστε την πρόσθετη λαβή στην κεντρική θέση για να αποφύγετε πίεση του κρατήματος στη λαβή εωσότου σταματήσει το εργαλείο. Στην περίπτωση θραυστήρων, αφαιρέστε μικρότερα κομμάτια σκυροδέματος για να αποφύγετε σύνθλιψη του εργαλείου. Στην περίπτωση θραυστήρων, μετακινήστε το εργαλείο κάθε λίγα δευτερόλεπτα. Κατά τη μετακίνηση, πρέπτει να σταματήσετε το εργαλείο αμέσως γιατί οι δονήσεις φτάνουν σε υψηλό επίπεδο, αν η διάταξη δε στηρίζεται στο υπό κατεργασία υλικό.

Επιπλέον πρόσθετες οδηγίες ασφαλείας που αφορούν τα πνευματικά εργαλεία.

Ο αέρας υπό πίεση μπορεί να προκαλέσει σημαντικούς τραυματισμούς:

- πάτα κόβετε την εισροή αέρα, αδειάστε το σωλήνα από τον αέρα από την πίεση αέρα και αποσυνδέστε το εργαλείο από την παροχή αέρα όταν: δεν το χρησιμοποιείτε, πριν από την αντικατάσταση των αξεσουάρ ή κατά τις επισκευές,

- ποτέ μην κατευθύνετε τον αέρα σε δικούς σας ή σε οποιονδήποτε άλλο.

Η κρούση με τον σωλήνα μπορεί να προκαλέσει σοβαρούς τραυματισμούς. Πάντα πρέπει να διεξάγετε έλεγχο για χαλασμένους και χαλαρούς σωλήνες και συνδέσεις. Πρέπει να κατευθύνετε τον κρύο αέρα μακριά από τα χέρια.

Κάθε φορά που χρησιμοποιείτε συνδέσεις γενικής χρήσης (συνδέσεις τύπου σιαγόνας) πρέπει να χρησιμοποιήσετε πείρους προστασίας και συνδετήρες ασφαλείας με σκοπό την αποφυγή βλάβης σύνδεσης μεταξύ των σωλήνων και μεταξύ του σωλήνα και του εργαλείου. Μην ξεπερνάτε τη μέγιστη πίεση αέρα που αναφέρεται για το εργαλείο.

Ποτέ μη μεταφέρετε το εργαλείο κρατώντας τον σωλήνα του.

ΟΡΟΙ ΛΕΙΤΟΥΡΓΙΑΣ

Πρέπει να βεβαιωθείτε ότι η πηγή αέρα επιτρέπει τη δημιουργία κατάλληλης πίεσης εργασίας και την εξασφάλιση της απαιτούμενης ροής αέρα. Σε περίπτωση πάρα πολύ υψηλής πίεσης του αέρα τροφοδότησης, πρέπει να χρησιμοποιήσετε έναν μειωτήρα μαζί με τη βαλβίδα ασφαλείας. Το πνευματικό εργαλείο πρέπει να τροφοδοτείται μέσα από το σύστημα φίλτρου και λιπαντικού. Έτσι διασφαλίζετε ταυτόχρονα την καθαρότητα και την ύγρανση του αέρα με το λάδι. Η κατάσταση του φίλτρου και του λιπαντικού πρέπει να ελέγχεται πριν από κάθε χρήση, εναλλακτικά καθαρίστε το φίλτρο ή συμπληρώστε το λάδι στο λιπαντικό. Αυτό θα διασφαλίσει τη σωστή χρήση του εργαλείου και θα επιμηκύνει τη ζωή του.

Σε περίπτωση μεγάλων φορτίων μπορεί να αυξηθεί η δύναμη ανάκρουσης που κατευθύνεται στον χειριστή. Πρέπει να ακολουθήσετε αυτή τη στάση κατά την εργασία, ώστε να αντιδράσετε αποτελεσματικά κατά αυτών των δυνάμεων.

Ανεπιθύμητη κίνηση του εργαλείου ή σπάσιμο του εργαλείου μπορεί να προκαλέσει τραυματισμούς.

Σε περίπτωση χρήσης πρόσθετων λαβών ή τριπόδων υποστήριξης, πρέπει να βεβαιωθείτε ότι το εργαλείο στερεώθηκε κατάλληλα.

Πρέπει να κρατάτε τα μέλη του σώματος και την ενδυμασία μακριά από το εργαλείο που λειτουργεί. Υπάρχει κίνδυνος τραβήγματος ή συμπίεσής τους. Πάντα πρέπει να είστε σίγουροι ότι όλα τα κλειδιά και τα εργαλεία που χρησιμοποιούνται για τη ρύθμιση και

GR

τη συναρμολόγηση άλλων εργαλείων/διατάξεων στο αερόσφυρο έχουν απομακρυνθεί πριν αρχίσετε να εργάζεστε.

Κατά την εργασία, μπορεί να δημιουργηθεί σκόνη η οποία μπορεί να είναι επιβλαβής για τον χειριστή ανάλογα με το υπό κατεργασία υλικό.

Κατά την κοπή ή την κατεδάφιση μπορεί να εκτοξευτούν κομμάτια του υπό κατεργασία υλικού.

Δεν επιτρέπεται να κρατήσετε τη διάταξη με γυμνό χέρι. Αυτό μπορεί να προκαλέσει τραυματισμούς λόγω δονήσεων.

ΧΡΗΣΗ ΕΡΓΑΛΕΙΟΥ

Πριν από κάθε χρήση του εργαλείου, πρέπει να βεβαιωθείτε ότι κανένα εξάρτημα του συστήματος συμπιεσμένου αέρα (πνευματικού) δεν είναι χαλασμένο. Σε περίπτωση που παρατηρήσετε βλάβη, πρέπει αμέσως να τα αντικαταστήστε με μη χαλασμένα εξαρτήματα του συστήματος.

Πριν από κάθε χρήση του πνευματικού συστήματος, πρέπει να στεγνώσετε τη συσσωρευμένη μέσα στο εργαλείο υγρασία, τον συμπιεστή και τους αγωγούς.

Σύνδεση του εργαλείου στο πνευματικό σύστημα

Η εικόνα παρουσιάζει τον συνιστώμενο τρόπο σύνδεσης του εργαλείου στο πνευματικό σύστημα. Ο τρόπος που παρουσιάζεται διασφαλίζει την πιο αποδοτική χρήση του εργαλείου και επιμηκύνει τη ζωή του.

Πάρτε κάποιες σταγόνες λαδιού με ιξώδες SAE 10 στην είσοδο αέρα.

Στο σπείρωμα της εισόδου αέρα σταθερά και σίγουρα βιδώστε την κατάλληλη μύτη που επιτρέπει σύνδεση του σωλήνα εισαγωγής αέρα (II).

Στον αποκομιστή του εργαλείου συναρμολογήστε την κατάλληλη μύτη. Στην εργασία με τα πνευματικά εργαλεία πρέπει να χρησιμοποιήσετε τον εξοπλισμό που προορίζεται για τα κρουστικά εργαλεία.

Ρυθμίστε την κατάλληλη φορά των περιστροφών. Το γράμμα F σημαίνει περιστροφές δεξιοστρόφως, ενώ το γράμμα R - σημαίνει περιστροφές αριστεροστρόφως.

Όπου είναι δυνατό, ρυθμίστε την πίεση (ροπή).

Συνδέστε το εργαλείο στο πνευματικό σύστημα χρησιμοποιώντας έναν σωλήνα με εσωτερική διάμετρο 10 / 3/8". Βεβαιωθείτε ότι η ανθεκτικότητα του σωλήνα είναι τουλάχιστον 1,38 MPa. (III)

Ενεργοποιήστε το εργαλείο για κάποια δευτερόλεπτα όντας σίγουροι ότι δεν υπάρχουν ύποπποι ήχοι ή δονήσεις.

Συναρμολόγηση εξοπλισμού (IV)

Τοποθετήστε το ακροφύσιο με τις βελόνες στην υποδοχή, ώστε ο άξονας της διάταξης να έρχεται σε επαφή με τη λαβή του εργαλείου. Στη συνέχεια δυνατά και σίγουρα ξεβιδώστε έως την αντίσταση στη διάταξη στο σπείρωμα της λαβής εργαλείου.

Κατά το βίδωμα μην χρησιμοποιήσετε κανένα άλλο εργαλείο, κάντε το με τα χέρια.

Εργασία με το σφυρί

Κρατήστε πάντα το εργαλείο με δύο χέρια κατά την εργασία. Κατά την εργασία, πιέστε το εργαλείο μόνο όταν απαιτείται η συμπίεση για μια ορισμένη εργασία. Μην πιέζετε υπερβολικά το υπό κατεργασία αντικείμενο γιατί μπορείτε να προκαλέσετε σπάσιμο των βελόνων και σοβαρούς τραυματισμούς. Πρέπει ακόμη να λάβετε υπόψη τα κομμάτια που μπορεί να εκτιναχθούν κατά την κατεργασία τους. Μην τα επιτρέψετε να προκαλέσουν κίνδυνο στον τόπο εργασίας.

ΣΥΝΤΗΡΗΣΗ

Ποτέ μη χρησιμοποιήσετε βενζίνη, διαλυτικό ή άλλο εύφλεκτο υγρό για τον καθαρισμό. Οι ατμοί ενδέχεται να αναφλεγούν προκαλώντας έκρηξη του εργαλείου και και σοβαρούς τραυματισμούς.

Τα διαλυτικά που χρησιμοποιούνται για τον καθαρισμό της λαβής εργαλείου/διάταξης και του κορμού μπορούν να μαλακώσουν τις στεγανοποιήσεις. Στεγνώστε με ακρίβεια το εργαλείο πριν από την εργασία.

Σε περίπτωση που παρατηρήσετε οποιαδήποτε ακατάλληλη λειτουργία του εργαλείου, πρέπει να το αποσυνδέσετε αμέσως από το πνευματικό σύστημα

Όλα τα εξαρτήματα του πνευματικού συστήματος πρέπει να προστατευτούν από ακαθαρσία. Ακαθαρσίες που ενδέχεται να εισέλθουν στο πνευματικό σύστημα μπορεί να καταστρέψουν το εργαλείο και άλλα εξαρτήματα του πνευματικού συστήματος.

Συντήρηση εργαλείου πριν από κάθε χρήση του

Αποσυνδέστε το εργαλείο από το πνευματικό σύστημα

Πριν από κάθε χρήση, εισαγάγετε μια μικρή ποσότητα συντηρητικού υγρού (π.χ. WD-40) μέσα από την είσοδο αέρα.

Συνδέστε το εργαλείο στο πνευματικό σύστημα και ενεργοποιήστε το για περίπου 30 δευτερόλεπτα. Έτσι το συντηρητικό υγρό θα διανεμηθεί μέσα στο εργαλείο και θα το καθαρίσει.

Αποσυνδέστε ξανά το εργαλείο από το πνευματικό σύστημα.

Χύστε μια μικρή ποσότητα λαδιού SAE 10 μέσα στο εργαλείο μέσα από το άνοιγμα εισόδου αέρα και τα ανοίγματα που προορίζονται γι' αυτόν τον σκοπό. Συνίσταται η χρήση του λαδιού SAE 10 που προορίζεται για τη συντήρηση των πνευματικών εργαλείων.

Συνδέστε το εργαλείο και ενεργοποιήστε το για λίγο.

GR

Προσοχή! Το WD-40 δεν επιτρέπεται να χρησιμοποιηθεί ως κύριο λάδι λίπανσης.

Σκουπίστε το υπερβολικό λάδι που βγήκε μέσα από τα ανοίγματα εξόδου. Το λάδι που αφήνετε μπορεί να χαλάσει τις στεγανοποιήσεις του εργαλείου.

Άλλες ενέργειες συντήρησης

Πριν από κάθε χρήση πρέπει να ελέγχετε αν στο εργαλείο είναι ορατά κάποια ίχνη βλαβών. Αποκομιστές, λαβές εργαλείου/διάταξης και άτρακτοι πρέπει να είναι καθαροί.

Κάθε 6 μήνες ή μετά από 100 ώρες λειτουργίας πρέπει να παραδίδετε το εργαλείο για επιθεώρηση από εξειδικευμένο προσωπικό σε ένα συνεργείο. Αν το εργαλείο χρησιμοποιήθηκε χωρίς το συνιστώμενο σύστημα εισαγωγής αέρα, πρέπει να αυξήσετε τη συχνότητα των επιθεωρήσεών του.

Εξάλειψη δυσλειτουργιών

Πρέπει να σταματήσετε να χρησιμοποιείτε τη συσκευή αμέσως, αν παρατηρήσετε οποιαδήποτε βλάβη. Εργασία με ένα μη λει- τουργικό εργαλείο μπορεί να προκαλέσει τραυματισμούς. Όλες οι επισκευές ή οι αντικαταστάσεις εξαρτημάτων του εργαλείου πρέπει να εκτελεστούν από εξειδικευμένο προσωπικό στο εξειδικευμένο συνεργείο.

Δυσλειτουργία Πιθανές λύφεις
Το εργαλείο έχει πάρα πολύ χαμηλές περιστροφές ή δεν ενεργοποιείται.	Χύστε λίγο ποσό του WD-40 μέσα από το άνοιγμα εισόδου αέρα. Ενεργοποιήστε το εργαλείο για κάποια δευτερόλεπτα. Τα πτερύγια μπορεί να είναι συγκολλημένα στον πτερωτή. Ενεργοποιήστε το εργαλείο για περίπου 30 δευτερόλεπτα. Λιπάνετε το εργαλείο με μια μικρή ποσότητα λάδι. Προσοχή! Το υπερβολικό λάδι μπορεί να προκαλέσει μείωση της ισχύος του εργαλείου. Σε αυτή την περίπτωση, πρέπει να καθαρίσετε τον κινητήριο μηχανισμό.
Το εργαλείο ενεργοποιείται και στη συνέχεια επίβραδύνει.	Ο συμπιεστής δεν διασφαλίζει την κατάλληλη ροή αέρα Το εργαλείο ενεργοποιείται με τον αέρα που συγκεντρώνεται στη δεξαμενή του συμπιεστή. Κατά το άδειασμα της δεξαμενής ο συμπιεστής δεν προλαβαίνει να συμπληρώσει τον αέρα. Πρέπει να συνδέσετε το εργαλείο σε έναν αποδοτικό συμπιεστή.
Ανεπαρκής ισχύς	Βεβαιωθείτε ότι οι σωλήνες που έχετε διαθέτουν την εσωτερική διάμετρο όπως τουλάχιστον αυτή ορίζεται στον πίνακα στο σημείο 3. Ελέγξτε τη ρύθμιση της πίεσης αν είναι προγραμματισμένη στη μέγιστη τιμή. Ελέγξτε αν το εργαλείο είναι με κατάλληλο τροπο καθαρισμένο και λιπασμένο. Σε περίπτωση που δεν έχετε αποτελέσματα, παραδώστε το εργαλείο για επισκευή.

Ανταλλακτικά

Αναλυτικός κατάλογος ανταλλακτικών του προϊόντος υπάρχει στο τμήμα «Για κατέβασμα» στο δελτίο του προϊόντος στην ιστοσελίδα της ΤΟΥΑ ΣΑ: www.toya.pl.

Αφού ολοκληρώσετε την εργασία, πρέπει να καθαρίσετε το περίβλημα, τις σχισμές εξαερισμού, τους διακόπτες, την πρόσθετη λαβή και τα προστατευτικά με π.χ. ροή συμπιεσμένου αέρα με πίεση όχι μεγαλύτερη από 0,3 MPa, με μια βούρτσα ή ένα στεγνό ύφασμα χωρίς χημικά παρασκευάσματα ή απορρυπαντικά. Σκουπίστε το εργαλείο και τη λαβή με ένα στεγνό, καθαρό ύφασμα.

Τα μεταχειρισμένα εργαλεία είναι δευτερογενή υλικά - δεν επιτρέπεται να τα απορρίπτετε στους κάδους για οικιακά απόβλητα γιατί περιέχουν ουσίες επικίνδυνες για την ανθρώπινη υγεία και το περιβάλλον. Παρακαλούμε να συμβάλετε αποτελεσματικά στην αποτελεσματική χρησιμοποίηση των πόρων και την προστασία του φυσικού περιβάλλοντος παραδίδοντας το μεταχειρισμένο εργαλείο στον τόπο διάθεσης μεταχειρισμένων συσκευών. Για να μειώσετε την ποσότητα των απορριμμάτων που διαθέτονται, απαραίτητη είναι η επαναχρησιμοποίηση, η ανακύκλωση ή η ανάκτηση με άλλον τρόπο.

TOYA S.A.
