ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Sub Tour 40 SCOTT

el Πρωτότυπες οδηγίες λειτουργίας

CompactTube (CPT)

BBP3240

BBP3241

BBP3242

PowerTube (PT)

BBP3750

BBP3751

BBP3760

BBP3761

BBP3770

BBP3771

BBP3860

BBP3880

BBP3881

PowerPack Rack (PP)

BBP3340

BBP3350

PowerPack Frame (PP)

BBP3540

BBP3551

BBP3570

BBP3580

PT500/625/750

Υποδείξεις ασφαλείας

Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Η μη τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκα-

λέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς.

Τα εμπεριεχόμενα συστατικά στα στοιχεία των μπαταριών ιόντων λιθίου κάτω από ορισμένες προϋποθέσεις είναι βασικά αναφλέξιμα. Εξοικειωθείτε γι' αυτό με τους κανόνες συμπεριφοράς σε αυτές τις οδηγίες χειρισμού.

Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση.

Ο χρησιμοποιούμενος σε αυτές τις οδηγίες λειτουργίας όρος μπαταρία eBike αναφέρεται σε όλες τις γνήσιες μπαταρίες eBike Bosch the smart system.

Οι χρησιμοποιούμενοι σε αυτές τις οδηγίες λειτουργίας όροι μηχανισμός κίνησης και μονάδα κίνησης αναφέρονται σε όλες τις γνήσιες μονάδες κίνησης της Bosch της γενιάς του συστήματος the smart system.

Ο χρησιμοποιούμενος σε αυτές τις οδηγίες λειτουργίας όρος φορτιστής αναφέρεται σε όλους τους γνήσιους φορτιστές Bosch της γενιά συστήματος the smart system.

▶ Διαβάστε και προσέξτε τις υποδείξεις ασφαλείας και τις οδηγίες σε όλες τις οδηγίες λειτουργίας των εξαρτη-
ματων του εΒΙΚε καθως και τις οοηγίες λειτουργιας του εΒΙΚε σας.
Αφαιρέστε την μπαταρία eBike από το eBike, προτού αρχίσετε με την εργασία (π.χ. επιθεώρηση, επισκευή, συναρμολόγηση, συντήρηση, εργασία στην αλυσίδα κ.λπ.) στο eBike. Σε περίπτωση σταθερά τοποθετημένων μπαταριών eBike, λάβετε ιδιαίτερα προφυλακτικά μέτρα, για να εξασφαλίσετε, ότι το eBike δεν μπορεί να ενεργοποιηθεί μόνο του. Σε περίπτωση ακούσιας ενεργοποίησης του ηλεκτρικού εργαλείου υπάρχει κίνδυνος τραυματισμού.
▶ Δεν επιτρέπεται να αφαιρέσετε μόνοι σας τη σταθερά τοποθετημένη μπαταρία eBike. Αναθέστε την τοποθέτηση και την αφαιρεση της σταθεράς τοποθετημένης μπαταρίας eBike σε έναν εξουσιοδοτημένο έμπορο ποδηλάτων.
▶ Μην ανοίγετε την μπαταρία eBike. Υπάρχει κίνδυνος βραχυκυκλώματος. Σε περίπτωση ανοιχτής μπαταρίας eBike εκπίπτει κάθε απαίτηση εγγύησης.
▶ Προστατεύετε την μπαταρία eBike από τη θερμότητα (π.χ. επίσης από συνεχή ηλιακή ακτινοβολία), τη φωτιά και το βύθισμα στο νερό. Μην αποθηκεύετε ή μη λειτουργείτε την μπαταρία eBike κοντά σε καυτά ή εὐφλεκτα αντικείμενα. Υπάρχει κίνδυνος ἐκρηξης.
▶ Κρατάτε τις μπαταρίες εΒικε που δε χρησιμοποιούνται μακριά από συνδετήρες χαρτιών, νομίσματα, κλειδιά, καρφιά, βίδες κι άλλα μικρά μεταλλικά αντικείμενα που μπορούν να βραχυκυκλώσουν τις επαφές της μπαταρίας. Ένα βραχυκύκλωμα των επαφών μπορεί να προκαλέσει τραυματισμούς ή φωτιά. Για τις ζημιές λόγω βραχυκυκλώμα-

τος, που προκύπτουν σε μια τέτοια περίπτωση, εκπίπτει κάθε απαιτηση για εγγύηση από την Bosch.

▶ Αποφεύγετε τις μηχανικές καταπονήσεις ή την ισχυρή έκλυση θερμότητας. Αυτές μπορεί να προξενήσουν ζημιά στα στοιχεία της μπαταριάς και να οδηγήσουν σε διαφυγή εύφλεκτων συστατικών.
▶ Μη χρησιμοποιείτε την μπαταρία σχάρας αποσκευών ως λαβή. Όταν σηκώσετε το εΒικε από την μπαταρία, μπορεί να προξενήσετε ζημιά στην μπαταρία.
▶ Μην τοποθετήσετε τον φορτιστή και την μπαταρία eBike κοντά σε εὐφλεκτα υλικά. Φορτίζετε τις μπαταρίες eBike μόνο σε στεγνή κατάσταση και σε πυρασφαλή θέση. Λόγω της προκύπτουσας κατά τη φόρτιση θέρμανσης υπάρχει κίνδυνος πυρκαγιάς.
▶ Η μπαταρία eBike δεν επιτρέπεται να φορτιστεί χωρίς επίβλεψη.
▶ Mia tuxóv εσφαλμένη χρήση μπορεί να οδηγήσει σε διαρροή υγρών από την μπαταρία eBike. Αποφεύγετε κάθε επαφή μ' αυτά. Σε περίπτωση επαφής ξεπλυθείτε με νερό. Σε περίπτωση που τα υγρά έρθουν σε επαφή με τα μάτια, πρέπει να ζητήσετε επίσης και ιατρική βοήθεια. Τα διαρρέοντα υγρά μπορεί να οδηγήσουν σε ερεθισμούς του δέρματος ή σε εγκαύματα.
Οι μπαταρίες eBike δεν επιτρέπεται να υπόκεινται σε μηχανικά κτυπήματα. Υπάρχει κίνδυνος, να υποστεί ζημιά η μπαταρία eBike.
▶ Σε περίπτωση ζημιάς ή ακατάλληλης χρήσης της μπαταρίας εΒικε μπορεί να εξέλθουν αναθυμιάσεις. Αφήστε να μπει φρέσκος αέρας και επισκεφτείτε έναν γιατρό σε περίπτωση που έχετε ενοχλήσεις. Οι αναθυμιάσεις μπορεί να ερεθίσουν τις αναπνευστικές οδούς.
▶ Φορτίζετε την μπαταρία eBike μόνο έναν γνήσιο φορτιστή Bosch της γενιάς συστήματος the smart system. Σε περίπτωση χρήσης φορτιστών άλλων κατασκευαστών δεν μπορεί να αποκλειστεί ένας κίνδυνος πυρκαγιάς.
▶ Μη φορτίζετε μια χαλασμένη μπαταρία eBike και μη την χρησιμοποιείτε. Απευθυνθείτε σε έναν εξουσιοδοτημένο έμπορο ποδηλάτων.
Χρησιμοποιείτε την μπαταρία eBike μόνο σε συνδυασμό με eBike της γενιάς συστήματος the smart system. Μόνο έτσι προστατεύεται η μπαταρία eBike από μια επικίνδυνη υπερφόρτιση.
Χρησιμοποιείτε μόνο γνήσιες μπαταρίες eBike Bosch της γενιάς συστήματος the smart system, οι οποίες είναι εγκεκριμένες από τον κατασκευαστή για το eBike σας. Η χρήση άλλων μπαταριών eBike μπορεί να οδηγήσει σε τραυματισμούς και σε κίνδυνο πυρκαγιάς. Σε περίπτωση χρήσης άλλων μπαταριών eBike η Bosch δεν αναλαμβάνει καμία ευθύνη και εγγύηση.
▶ Κρατάτε την μπαταρία εΒικε μακριά από παιδιά.

Η ασφάλεια των πελατών και των προϊόντων μας είναι για μας σημαντική. Οι μπαταρίες eBike είναι μπαταρίες ιόντων λιθίου, οι οποίες έχουν σχεδιαστεί και κατασκεύασε σύμφωνα με το επίπεδο της τεχνολογίας. Συμμορφωνόμαστε ή ακόμη υπερβούμε τα σχετικά πρότυπα ασφαλείας. Στη φορτισμένη κατάσταση οι μπαταρίες ιόντων λιθίου έχουν ένα υψηλό ενερ-

γειακό περιεχόμενο. Σε περίπτωση ενός ελαττώματος (ενδεχομένως μη αναγνωρίσιμο από έξω) οι μπαταρίες ιόντων λιθίου σε πάρα πολύ σπάνιες περιπτώσεις και κάτω από δυσμενείς προϋποθέσεις μπορούν να πιάσουν φωτιά.

Υπόδειξη προστασίας προσωπικών δεδομένων

Κατά τη σύνδεση του eBike στο Bosch DiagnosticTool 3 ή κατά την αντικατάσταση εξαρτημάτων του eBike τεχνικές πληροφορίες σχετικά με το eBike σας (π.χ. κατασκευαστής, μοντέλο, Bike-ID, δεδομένα διαμόρφωσης) καθώς και σχετικά με τη χρήση του eBike (π.χ. συνολικός χρόνος οδήγησης, κατανάλωση ενέργειας, θερμοκρασία) θα σταλούν στην Bosch eBike Systems (Robert Bosch GmbH) για την επεξεργασία του αιτήματός σας, σε περίπτωση σέρβις και για λόγους βελτίωσης του προϊόντος. Περισσότερες πληροφορίες για την επεξεργασία των δεδομένων θα βρείτε στην ιστοσελίδα www.bosch-ebike.com/privacy-full.

Περιγραφή προϊόντος και ισχύος

Χρήση σύμφωνα με τον προορισμό

Οι μπαταρία eBike Bosch της γενιάς συστήματος the smart system προορίζονται αποκλειστικά για την παροχή ρεύματος στη μονάδα κίνησης της γενιάς συστήματος the smart system και δεν επιτρέπεται να χρησιμοποιηθούν για άλλους σκοπούς.

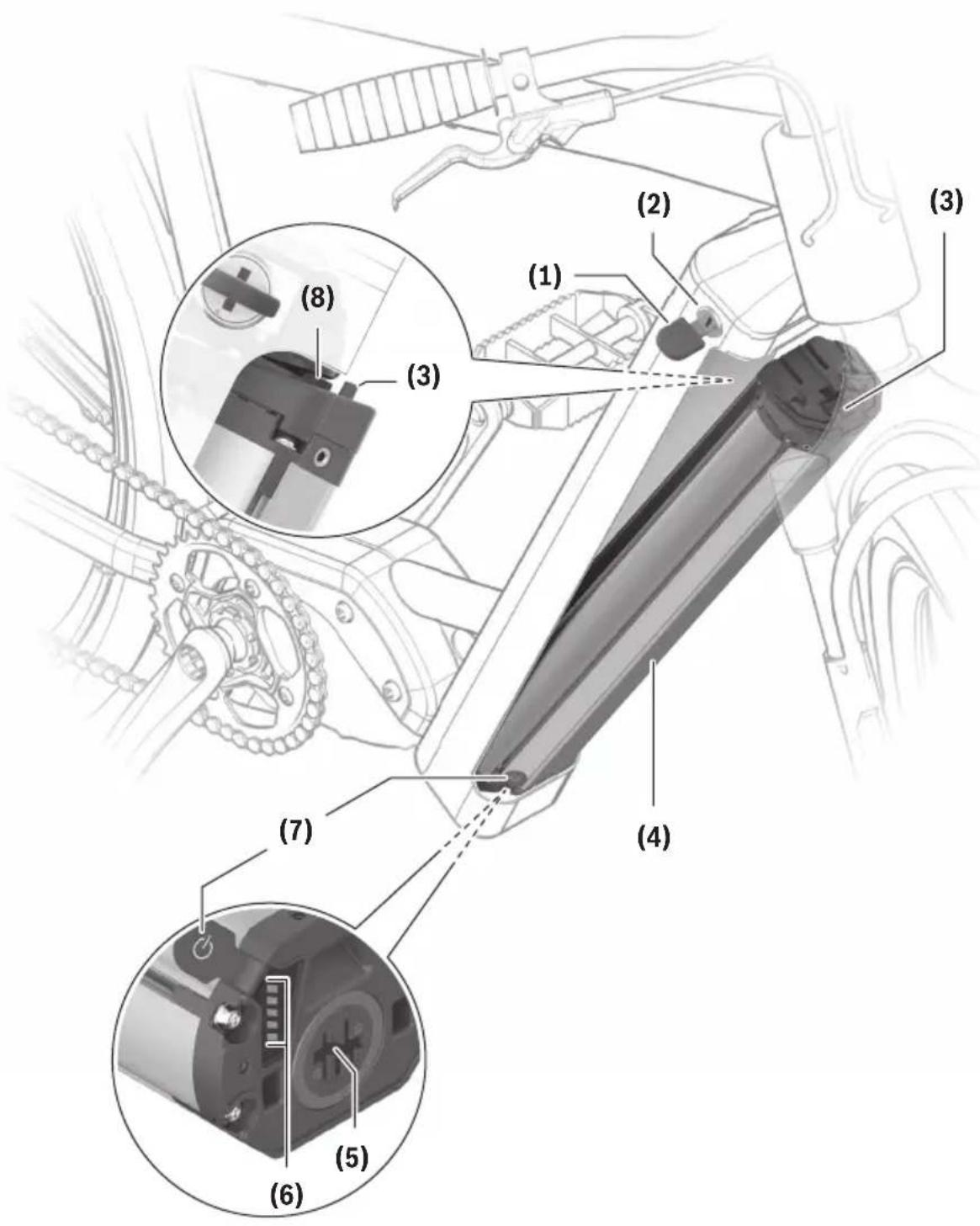

Απεικονιζόμενα στοιχεία

Η απαρίθμηση των εικονιζομένων εξαρτημάτων αναφέρεται στην παράσταση στις σελίδες γραφικών στην αρχή του εγχειριδίου οδηγιών.

'Ολες οι παραστάσεις τμημάτων του ποδηλάτου εκτός των μπαταριών eBike και των στηριγμάτων τους είναι σχηματικές παραστάσεις και μπορεί να αποκλίνουν στο δικό σας eBike.

Εκτός από τις λειτουργίες που εμφανίζονται εδώ, μπορεί οπο- τεδήποτε να εισαχθούν αλλαγές λογισμικού για τη διόρθωση σφαλμάτων και αλλαγές λειτουργιών.

(1) Κλειδί της κλειδαριάς της μπαταρίας
(2) Κλειδαριά μπαταρίας
(3) Άγκιστρο ασφαλείας μπαταρίας PowerTube
(4) Μπαταρία PowerTube (περιστροφικά)
(5) Υποδοχή για φις φόρτισης
(6) Ένδειξη λειτουργίας και κατάστασης φόρτισης
(7) Πλήκτρο On/Off
(8) Ασφάλεια συγκράτησης μπαταρίας PowerTube
(9) Ασφάλιση
(10) Θηλιά έλξης
(11) Ράγα οδηγός
(12) Μπαταρία PowerTube (αξονικά)
(13) Επάνω στήριγμα PowerTube (αξονικά)
(14) Επάνω στήριγμα της μπαταρίας PowerPack
(15) Μπαταρία PowerPack
(16) Κάτω από στήριγμα της μπαταρίας PowerPack (βάση χωρίς δυνατότητα φόρτισης)
(17) Κάτω από στήριγμα της μπαταρίας PowerPack (βάση με δυνατότητα φόρτισης)
(18) Φορτιστής
(19) Κάλυμμα της υποδοχής φόρτισης
(20) Μπαταρία CompactTube (περιστροφικά)
(21) Μπαταρία CompactTube (αξονικά)
(22) Ασφάλεια συγκράτησης Μπαταρία CompactTube (περιστροφικά)
(23) Ασφάλεια συγκράτησης Μπατατία CompactTube (αξονικά)
(24) Στοιχείο απασφάλισης CompactTube ^a)
(25) Στοιχείο συγκράτησης CompactTube
(26) Στήριγμα μπαταρίας σχάρας αποσκευών
(27) Μπαταρία στη σχάρα αποσκευών
a) Πιθανές διαφορετικές κατασκεαστικές υλοποιήσεις

Τεχνικά στοιχεία

Μπαταρία ιόντων λιθίου CompactTube 400 PowerTube 500 PowerTube 600
Κωδικός προϊόντος	ορι-ζόντια	BBP3240BBP3242	BBP3750 BBP3860
Κωδικός προϊόντος	κάθετα	BBP3241BBP3242	BBP3751 –
Ονομαστική τάση	V	36 36 36
Ονομαστική χωρητικότητα	Ah	11,1 13,4 16,7
Ενέργεια	Wh	400 500 600
Θερμοκρασία λειτουργίας	°C	-5 ... +40 -5 ... +40 -5 ... +40
Θερμοκρασία αποθήκευσης	°C	+10 ... +40 +10 ... +40 +10 ... +40
Επιτρεπόμενη περιοχή θερμοκρασίαςφόρτισης	°C	0 ... +40 0 ... +40 0 ... +40
Βάρος, περ.	kg	2,0 3,0 3,0
Βαθμός προστασίας		IP55 IP55 IP55

Μπαταρία ιόντων λιθίου PowerTube 625 PowerTube 750 PowerTube 800

Κωδικός προϊόντος ορι-	ζόντια	BBP3760	BBP3770	BBP3880
Κωδικός προϊόντος κάθετα BBP3761	BBP3771	BBP3881
Ονομαστική τάση V 36 36 36
Ονομαστική χωρητικότητα Ah 16,7 20,1 22,2
Ενέργεια Wh 625 750 800
Θερμοκρασία λειτουργίας °C -5 ... +40 -5 ... +40 -5 ... +40
Θερμοκρασία αποθήκευσης °C +10 ... +40 +10 ... +40 +10 ... +40
Επιτρεπόμενη περιοχή θερμοκρασίας φόρτισης	°C 0 ... +40 0 ... +40 0 ... +40
Βάρος, περ.	kg	3,6	4,3	3,9
Βαθμός προστασίας		IP55	IP55	IP55

Μπαταρία όντων λιθίου		PowerPack Frame 400	PowerPack Frame 545	PowerPack Frame 725	PowerPack Frame 800
Κωδικός προϊόντος		BBP3540	BBP3551	BBP3570	BBP3580
Ονομαστική τάση	V	36	36	36	36
Ονομαστική χωρητικότητα	Ah	11,1	14,4	19,2	22,2
Ενέργεια	Wh	400	545	725	800
Θερμοκρασία λειτουργίας	°C	-5 ... +40	-5 ... +40	-5 ... +40	-5 ... +40
Θερμοκρασία αποθήκευσης	°C	+10 ... +40	+10 ... +40	+10 ... +40	+10 ... +40
Επιτρεπόμενη περιοχή θερμοκρασίας φόρτισης	°C	0 ... +40	0 ... +40	0 ... +40	0 ... +40
Βάρος, περ.	kg	2,2	3,0	3,8	3,9
Βαθμός προστασίας		IP55	IP55	IP55	IP55

Μπαταρία ωόντων λιθίου		PowerPack Rack 400	PowerPack Rack 500
Κωδικός προϊόντος		BBP3340	BBP3350
Ονομαστική τάση	V	36	36
Ονομαστική χωρητικότητα Ah		10,8	13,6
Ενέργεια	Wh	400	500
Θερμοκρασία λειτουργίας	°C	-5 ... +40	-5 ... +40
Θερμοκρασία αποθήκευσης	°C	+10 ... +40	+10 ... +40
Επιτρεπόμενη περιοχή θερμοκρασίας φόρτισης	°C	0 ... +40	0 ... +40
Βάρος, περ.	kg 2,7 2,8
Βαθμός προστασίας		IP55	IP55

Συναρμολόγηση

▶ Τοποθετήστε την μπαταρία εΒικε μόνο πάνω σε μια καθαρή επιφάνεια. Αποφύγετε τη ρύπανση ιδιαίτερα της υποδοχής φόρτισης και των επαφών, π.χ. με άμμο ή χώμα.

Φόρτιση μπαταρίας eBike

▶ Mia μπαταρία eBike Bosch της γενιάς συστήματος the smart system επιτρέπεται να φορτιστεί μόνο με έναν γνήσιο φορτιστή της Bosch της γενιάς συστήματος the smart system.

Υπόδειξη: Η μπαταρία εΒίκε παραδίδεται μερικώς φορτισμένη. Για την εξασφάλιση της πλήρους ισχύος της μπαταρίας εΒίκε, φορτίστε την εντελώς πριν την πρώτη χρήση με τον φορτιστή.

Διαβάστε και προσέξτε για τη φόρτιση της μπαταρίας eBike τις οδηγίες λειτουργίας του φορτιστή.

Η μπαταρία eBike μπορεί να φορτιστεί σε κάθε κατάσταση φόρτισης. Η διακοπή της φόρτισης δε βλάπτει την μπαταρία eBike.

Η μπαταρία εΒικε είναι εξοπλισμένη με μια παρακολούθηση της θερμοκρασίας, η οποία επιτρέπει μια φόρτιση μόνο στην περιοχή θερμοκρασίας μεταξύ 0 °C και 40 °C.

Εάν η μπαταρία eBike βρίσκεται εκτός της περιοχής θερμοκρασίας φόρτισης, αναβοσβήνουν τρία LED της ένδειξης της κατάστασης φόρτισης (6). Αποσυνδέστε την μπαταρία eBike από τον φορτιστή και αφήστε την να εγκλιματιστεί.

Συνδέστε την μπαταρία eBike ξανά στον φορτιστή, αφού πρώτα φθάσει στην επιτρεπτή θερμοκρασία φόρτισης.

Υπόδειξη: Σε θερμοκρασίες περίπου 0 °C η έναρξη της διαδικασίας φόρτισης της μπαταρίας eBike μπορεί να καθυστερήσει κατά περίπου 5 λεπτά, αφού πρώτα συνδεθεί το φις του φορτιστή στην υποδοχή φόρτισης του eBike.

Υπόδειξη: Εάν το eBike σας έχει μια μόνιμα εγκατεστημένη μπαταρία eBike, μπορείτε να λαμβάνετε μηνύματα για την κατάσταση της μπαταρίας eBike στη μονάδα χειρισμού ή στον υπολογιστή οχήματος. Διαβάστε και ακολουθήστε γι' αυτό τις οδηγίες λειτουργίας της μονάδας χειρισμού/του υπολογιστή οχήματος.

'Ενδειξη της κατάστασης φόρτισης εκτός του eBike

Υπόδειξη: Η ένδειξη της κατάστασης φόρτισης της μπαταρίας eBike (6) σβήνει ξανά αμέσως μετά την ενεργοποίηση.

Τα πέντε LED της ένδειξης της κατάστασης φόρτισης (6) με ενεργοποιημένη την μπαταρία eBike δείχνουν την κατάσταση φόρτισης.

Σε αυτή την περίπτωση αντιστοιχεί κάθε LED περίπου σε 20 % χωρητικότητα. Σε περίπτωση πλήρως φορτισμένης μπαταρίας eBike ανάβουν και τα πέντε LED.

Η κατάσταση φόρτισης της ενεργοποιημένης μπαταρίας εΒίκε εμφανίζεται επιπλέον στην οθόνη του υπολογιστή οχήματος. Διαβάστε και προσεξτε εδώ τις οδηγίες λειτουργίας της μονάδας κίνησης και του υπολογιστή οχήματος.

'Отαν η χωρητικότητα της μπαταρίας eBike βρίσκεται κάτω από 10 %, αναβοσβήνει το τελευταίο LED που απομένει.

Αποσυνδέστε μετά τη φόρτιση την μπαταρία eBike από τον φορτιστή και τον φορτιστή από δίκτυο του ρεύματος.

Τοποθέτηση και αφαίρεση της μπαταρίας eBike

'Отан топоθετείτε την μπαταρία eBike στο στήριγμα ή όταν την απομακρύνετε από το στήριγμα, απενεργοποιείτε πάντοτε προηγουμένως την μπαταρία eBike και το eBike.
'Отая топоθετήσετε την μπαταρία eBike, ελέγξτε προς όλες τις κατευθύνσεις, εάν έχει τοποθετηθεί σωστά και σταθερὰ.

Αφαίρεση της μπαταρίας PowerTube (περιστροφικά) (βλέπε εικόνα Α)

① Για την αφαίρεση της μπαταρίας PowerTube (4) ανοίξτε την κλειδαριά της μπαταρίας (2) με το κλειδί (1). Η μπαταρία απασφαλίζεται και πέφτει στην ασφάλεια συγκράτησης (8).

Υπόδειξη: Προσέξτε κατά την αφαίρεση, να ασφαλίσετε την μπαταρία εΒικε με το χέρι.

② Κρατήστε την μπαταρία σταθερά και πιέστε από πάνω την ασφάλεια συγκράτησης (8). Η μπαταρία απασφαλίζεται εντελώς και πέφτει στο χέρι σας. Τραβήξτε στη συνέχεια την μπαταρία έξω απο το πλαίσιο.

Υπόδειξη: Λόγω διαφορετικής κατασκευής μπορεί να χρειάζεται η τοποθέτηση και η αφαίρεση της μπαταρίας να γίνει με άλλον τρόπο. Διαβάστε γι' αυτό τις οδηγίες λειτουργίας του κατασκευαστή του εΒικε.

Τοποθέτηση της μπαταρίας PowerTube (περιστροφικά) (PT500/625/750) (βλέπε εικόνα Β)

Για να μπορεί να τοποθετηθεί η μπαταρία, πρέπει να είναι το κλειδί (1) τοποθετημένο στην κλειδαριά της μπαταρίας (2) και η κλειδαριά της μπαταρίας πρέπει να είναι ανοιχτή.

① Για την τοποθέτηση της μπαταρίας PowerTube (4) τοποθετήστε την με τις επαφές στο κάτω στήριγμα του πλαισίου.
② Κρατήστε την κλειδαριά της μπαταρίας με το κλειδί ανοιχτή και στρέψτε την μπαταρία προς τα πάνω, μέχρι να συγκρατηθεί από την ασφάλεια συγκράτησης (8).
③ Αφήστε το κλειδί ελεύθερο και πιέστε την μπαταρία προς τα επάνω, μέχρι να ασφαλίσει με τον χαρακτηριστικό ήχο.
④ Κλειδώνετε την μπαταρία πάντοτε με την κλειδαριά της μπαταρίας (2), επειδή διαφορετικά η κλειδαριά της μπαταρίας μπορεί να ανοίξει και να πέσει η μπαταρία από το στήριγμα.

Τραβάτε πάντοτε το κλειδί (1) μετά το κλείδωμα από την κλειδαριά της μπαταρίας (2). Έτοι εμποδίζετε, να πέσει κάτω το κλειδί ή να αφαιρεθεί η μπαταρία eBike σε περίπτωση σταθμευμένου eBike από αναρμόδια τρίτα άτομα.

Τοποθέτηση της μπαταρίας PowerTube (περιστροφικά) (PT600/800) (βλέπε εικόνα C)

Για να μπορεί να τοποθετηθεί η μπαταρία, πρέπει το κλειδί (1) να αφαιρεθεί από την κλειδαριά της μπαταρίας (2).

① Για την τοποθέτηση της μπαταρίας PowerTube (4) τοποθετήστε την με τις επαφές στο κάτω στήριγμα του πλαισίου.
② Στρέψτε την μπαταρία προς τα επάνω, μὲχρι να ασφαλίσει μὲ τον χαρακτηριστικό ἡχο και να συγκρατηθεί από την ασφάλεια συγκράτησης (8).
③ Σπρώξτε την μπαταρία στη συνέχεια εντελώς μέσα στο στήριγμα, μέχρι να ασφαλίσει με τον χαρακτηριστικό ήχο.

Υπόδειξη: Λόγω διαφορετικής κατασκευής μπορεί να χρειάζεται η τοποθέτηση και η αφαίρεση της μπαταρίας να γίνει με άλλον τρόπο. Διαβάστε γι' αυτό τις οδηγίες λειτουργίας του κατασκευαστή του eBike.

Αφαίρεση της μπαταρίας PowerTube (αξονικά) (μόνο PT500/625/750) (βλέπε εικόνα D)

① Για την αφαίρεση της μπαταρίας PowerTube (12) ανοίξτε την κλειδαριά της μπαταρίας (2) με το κλειδί (1) και αφαιρέστε το κλειδί (1).

② Με τη βοήθεια της θηλιάς έλξης (10) τραβήξτε την μπαταρία (12) έξω από το πλαίσιο και κρατήστε την σταθερά, για μην πέσει από το πλαίσιο.

Υπόδειξη: Λόγω διαφορετικής κατασκευής μπορεί να χρειάζεται η τοποθέτηση και η αφαίρεση της μπαταρίας να γίνει με άλλον τρόπο. Διαβάστε γι' αυτό τις οδηγίες λειτουργίας του κατασκευαστή του εΒικε.

Τοποθέτηση της μπαταρίας PowerTube (αξονικά) (μόνο PT500/625/750) (βλέπε εικόνα Ε)

Για να μπορεί να τοποθετηθεί η μπαταρία, πρέπει η ασφάλιση (9) να έχει διπλωθεί στα πλάγια. Το κλειδί (1) σε αυτή τη χρονική στιγμή δεν επιτρέπεται να βρίσκεται στην κλειδαριά της μπαταρίας (2).

① Για την τοποθέτηση της μπαταρίας PowerTube βυσματώστε την με την υποδοχή για το φις φόρτισης (5) προς τα πάνω στο πλαίσιο, μέχρι να ασφαλίσει. Προσέξτε εδώ τη σωστή ευθυγράμμιση της μπαταρίας.
② Κλείστε την ασφάλιση (9), βάλτε το κλειδί (1) στην κλειδαριά της μπαταρίας (2) και κλειδώστε την μπαταρία. Προσέξτε, να ασφαλίζει το άγκιστρο ασφαλείας (3) στο άνοιγμα της ράγας οδηγού (11) σωστά. Διαφορετικά υπάρχει κίνδυνος να πέσει η μπαταρία κατά την οδήγηση.

Τραβάτε πάντοτε το κλειδί (1) μετά το κλείδωμα από την κλειδαριά της μπαταρίας (2). Έτοι εμποδίζετε, να πέσει κάτω το κλειδί ή να αφαιρεθεί η μπαταρία eBike σε περίπτωση σταθμευμένου eBike από αναρμόδια τρίτα άτομα.

Μπαταρία CompactTube (σταθερή τοποθέτηση)

Η σταθερά τοποθετημένες στο πλαίσιο του ποδηλάτου μπαταρίες εΒικε επιτρέπεται να αφαιρεθούν μόνο σε περίπτωση σφάλματος. Απευθυνθείτε σε αυτή την περίπτωση σε έναν εξουσιοδοτημένο έμπορο ποδηλάτων.

Αφαίρεση της μπαταρίας CompactTube (περιστροφικά) (βλέπε εικόνα F)

Για την αφαίρεση της μπαταρίας CompactTube (20) ανοίξτε την κλειδαριά της μπαταρίας (2) με το κλειδί (1) ή πατήστε το στοιχείο απασφάλισης (24) με ένα κατάλληλο, όχι μυτερό εργαλείο (π.χ. ένα κλειδί εσωτερικού εξαγώνου). Η μπαταρία απασφαλίζεται και πέφτει στην ασφάλεια συγκράτησης (22).

Υπόδειξη: Προσέξτε κατά την αφαίρεση, να ασφαλίσετε την μπαταρία εΒικε με το χέρι.

② Κρατήστε την μπαταρία σταθερά, σπρώξτε την μπαταρία ελαφρά προς την κλειδαριά της μπαταρίας (2) και τραβήξτε την έξω από την ασφάλεια συγκράτησης (22).

Υπόδειξη: Το στοιχείο απασφάλισης , αποκλίνοντας από τη γραφική παράσταση, μπορεί να έχει υλοποιηθεί με μια συγκεκριμένη λύση του κατασκευαστή. Διαβάστε γι' αυτό τις οδηγίες λειτουργίας του κατασκευαστή του eBike.

Υπόδειξη: Λόγω διαφορετικής κατασκευής μπορεί να χρειάζεται η τοποθέτηση και η αφαίρεση της μπαταρίας να γίνει με άλλον τρόπο. Διαβάστε γι' αυτό τις οδηγίες λειτουργίας του κατασκευαστή του εΒικε.

Τοποθέτηση της μπαταρίας CompactTube (περιστροφικά) (βλέπε εικόνα G)

① Για την τοποθέτηση της μπαταρίας CompactTube (20) τοποθετήστε την με τις επαφές στο επάνω στήριγμα του πλαισίου.
② Στρέψτε την μπαταρία στο πλαίσιο του ποδηλάτου, μέχρι να συγκρατηθεί από την ασφάλεια συγκράτησης (22).
③ Πιέστε την μπαταρία στη ράγα οδηγό (11) και σπρώξτε την μπαταρία προς την κλειδαριά της μπαταρίας (2), μέχρι να ασφαλίσει με τον χαρακτηριστικό ήχο.
④ Τραβήξτε στη συνέχεια το κλειδί (1) από την κλειδαριά της μπαταρίας (2).

Τραβάτε πάντοτε το κλειδί (1) μετά το κλείδωμα από την κλειδαριά της μπαταρίας (2). Έτοι εμποδίζετε, να πέσει κάτω το κλειδί ή να αφαιρεθεί η μπαταρία εΒίκε σε περίπτωση σταθμευμένου εΒίκε από αναρμόδια τρίτα άτομα.

Αφαίρεση της μπαταρίας CompactTube (αξονικά) (βλέπε εικόνα Η)

① Για την αφαίρεση της μπαταρίας CompactTube (21) ανοίξτε την κλειδαριά της μπαταρίας (2) με το κλειδί (1) ή πατήστε το στοιχείο απασφάλισης (24) με ένα κατάλληλο, όχι μυτερό εργαλείο (π.χ. ένα κλειδί εσωτερικού εξαγώνου). Η μπαταρία απασφαλίζεται και πέφτει στην ασφάλεια συγκράτησης (23).

Υπόδειξη: Προσέξτε κατά την αφαίρεση, να ασφαλίσετε την μπαταρία eBike με το χέρι.

② Πατήστε την ασφάλεια συγκράτησης (23). Κρατήστε την μπαταρία σταθερά, όταν η μπαταρία γλιστρά από το πλαι- σιο του ποδηλάτου. Αφαιρέστε στη συνέχεια την μπατα- ρία.

Υπόδειξη: Το στοιχείο απασφάλισης , αποκλίνοντας από τη γραφική παράσταση, μπορεί να έχει υλοποιηθεί με μια συγκεκριμένη λύση του κατασκευαστή. Διαβάστε γι' αυτό τις οδηγίες λειτουργίας του κατασκευαστή του εΒικε.

Υπόδειξη: Λόγω διαφορετικής κατασκευής μπορεί να χρειάζεται η τοποθέτηση και η αφαίρεση της μπαταρίας να γίνει με άλλον τρόπο. Διαβάστε γι' αυτό τις οδηγίες λειτουργίας του κατασκευαστή του εΒικε.

Τοποθέτηση της μπαταρίας CompactTube (αξονικά) (βλέπε εικόνα Ι)

① Για την τοποθέτηση της μπαταρίας CompactTube (21) τοποθετήστε την με την υποδοχή για το φις φόρτισης (5) προς τα πάνω στο πλαίσιο, μέχρι να ασφαλίσει με τον χαρακτηριστικό ήχο στην ασφάλεια συγκράτησης (23). Προσέξτε εδώ τη σωστή ευθυγράμμιση της μπαταρίας.

② Σπρώξτε την μπαταρία στην κλειδαριά της μπαταρίας (2), μέχρι να ασφαλίσει στην κλειδαριά της μπαταρίας (2) με τον χαρακτηριστικό ήχο.

③ Τραβήξτε στη συνέχεια το κλειδί (1) από την κλειδαριά της μπαταρίας (2).

Τραβάτε πάντοτε το κλειδί (1) μετά το κλείδωμα από την κλειδαριά της μπαταρίας (2). Έτοι εμποδίζετε, να πέσει κάτω το κλειδί ή να αφαιρεθεί η μπαταρία eBike σε περίπτωση σταθμευμένου eBike από αναρμόδια τρίτα άτομα.

Τοποθέτηση και αφαίρεση της μπαταρίας PowerPack (βλέπε εικόνα J)

Για να μπορεί να τοποθετηθεί η μπαταρία, δεν επιτρέπεται να βρίσκεται το κλειδί (1) στην κλειδαριά της μπαταρίας (2).

① Για την τοποθέτηση της μπαταρίας PowerPack (15) τοποθετήστε την με τις επαφές στο κάτω στήριγμα (16) στο eBike.
② Στρέψτε την μέχρι τέρμα στο επάνω στήριγμα (14), μέχρι να ασφαλίσει με τον χαρακτηριστικό ήχο.

Τραβάτε πάντοτε το κλειδί (1) μετά το κλείδωμα από την κλειδαριά της μπαταρίας (2). Έτοι εμποδίζετε, να πέσει κάτω το κλειδί ή να αφαιρεθεί η μπαταρία eBike σε περίπτωση σταθμευμένου eBike από αναρμόδια τρίτα άτομα.

① Για την αφαίρεση της μπαταρίας PowerPack (15) απενεργοποιήστε την και ξεκλειδώστε την κλειδαριά της μπαταρίας (2) με το κλειδί (1).
② Στρέψτε την μπαταρία έξω από το επάνω στήριγμα (14) και τραβήξτε την έξω από το κάτω στήριγμα (16).

Τοποθέτηση και αφαίρεση της μπαταρίας σχάρας αποσκευών (βλέπε εικόνα Κ)

Για να μπορεί να τοποθετηθεί η μπαταρία, πρέπει η κλειδαριά της μπαταρίας (2) είναι κλειδωμένη. Το κλειδί (1) δεν επι- τρέπεται να βρίσκεται στην κλειδαριά της μπαταρίας (2).

Για την τοποθέτηση της μπαταρίας (27) σπρώξτε την με τις επαφές στο στήριγμα (26), μέχρι να ασφαλίσει με τον χαρακτηριστικό ήχο.

Για την αφαίρεση της μπαταρίας (27) απενεργοποιήστε την και ξεκλειδώστε την κλειδαριά της μπαταρίας με το κλειδί (1) ①.

Τραβήξτε την μπαταρία έξω απο το στήριγμα (26) ②.

Λειτουργία

Θέση σε λειτουργία

Θέση σε λειτουργία κι εκτός λειτουργίας

Η ενεργοποίηση της μπαταρίας eBike είναι μια από τις δυνα- τότητες, για την ενεργοποίηση του eBike (δεν ισχύει για σταθε- ρά τοποθετημένες μπαταρίες eBike). Διαβάστε και προσέξτε εδώ τις οδηγίες λειτουργίας της μονάδας κίνησης και της μο- νάδας χειρισμού.

Πριν την ενεργοποίηση της μπαταρίας eBike ή του eBike ελέγξτε, ότι η κλειδαριά της μπαταρίας (2) είναι κλειδωμένη.

Για την ενεργοποίηση της μπαταρίας eBike πατήστε το πλήκτρο On/Off (7). Μη χρησιμοποιήσετε αιχμηρὰ ή κοφτερὰ εργαλεία για το πάτημα του πλήκτρου.

Υπόδειξη: Η ένδειξη της κατάστασης φόρτισης της μπαταρίας eBike (6) σβήνει ξανά αμέσως μετά την ενεργοποίηση.

Για την απενεργοποίηση της μπαταρίας eBike πατήστε το πλήκτρο On/Off (7) εκ νέου. Έτσι απενεργοποιείται επίσης και το eBike.

Εάν μέσα σε περίπου 10 λεπτά δεν απαιτηθεί καμία υποστήριξη μέσω του κινητήρα (π.χ. επειδή το εΒικε είναι ακινητοποιημένο) και δεν πατηθεί κανένα πλήκτρο στον υπολογιστή οχή- ματος ή στη μονάδα χειρισμού του eBike, απενεργοποιείται autóματα το eBike.

Η μπαταρία eBike προστατεύεται με το σύστημα «Battery Management System (BMS)» από πλήρη αποφόρτιση, υπερφόρτιση, υπερθέρμανση και βραχυκύκλωμα. Σε περίπτωση κινδύνου απενεργοποιείται αυτόματα η μπαταρία eBike μέσω ενός κυκλώματος προστασίας.

'Отан αναγνωριστεί ένα ελάττωμα της μπαταρίας eBike, αναβοσβήνουν δύο LED της ένδειξης της κατάστασης φόρτισης (6). Απευθυνθείτε σε αυτή την περίπτωση σε έναν εξουσιοδοτημένο έμπορο ποδηλάτων.

Υποδείξεις για τον ιδανικό χειρισμό της μπαταρίας eBike

Η διάρκεια ζωής της μπαταρίας eBike μπορεί να παραταθεί, όταν φροντίζεται καλά και κυρίως αποθηκεύεται στις σωστές θερμοκρασίες.

Με αυξανόμενη γήρανση μειώνεται η χωρητικότητα της μπαταρίας εΒικε ακόμη και με καλή φροντίδα.

'Ενας σημαντικά μειωμένος χρόνος λειτουργίας μετά τη φόρτιση δείχνει, ότι η μπαταρία eBike έχει εξαντληθεί. Πρέπει να αντικαταστήσετε την μπαταρία eBike.

Επαναφόρτιση της μπαταρίας eBike πριν και κατά τη διάρκεια της αποθήκευσης

Αποθηκεύετε την μπαταρία eBike σε περίπτωση μεγαλύτερου χρονικού διαστήματος μη χρήσης (> 3 μήνες) σε κατάστασης φόρτισης περίπου 30 % έως 60 % (ανάβουν 2 έως 3 LED της ένδειξης της κατάστασης φόρτισης (6)).

Ελέγξτε μετά 6 μήνες την κατάσταση φόρτισης. Όταν η κατάσταση φόρτισης βρίσκεται κάτω από 30 %, τότε φορτίστε την μπαταρία εΒίκε ξανά περίπου στο 30 % έως 60 %.

Ελέγξτε την κατάσταση φόρτισης της σταθερά τοποθετημένης μπαταρίας εΒίκε στη μονάδα ελέγχου ή στον υπολογιστή οχήματος.

Υπόδειξη: Εάν η μπαταρία εΒικε φυλαχτεί για μεγαλύτερο χρονικό διάστημα σε άδεια κατάσταση, παρόλη την ελάχιστη αυτοεκφόρτιση μπορεί να υποστεί ζημιά και να μειωθεί πολύ η χωρητικότητά της.

Συνθήκες αποθήκευσης

Υπόδειξη: Για σταθερά τοποθετημένες μπαταρίες eBike ισχύουν οι συνθήκες αποθήκευσης που καθορίζονται από τον κατασκευαστή του eBike.

Αποθηκεύετε την μπαταρία eBike κατά το δυνατό σε μια στεγνή, καλά αεριζόμενη θέση. Προστατεύετέ την από υγρασία και νερό. Σε δυσμενείς καιρικές συνθήκες συνίσταται π.χ. η αφαίρεση της μπαταρίας eBike από το eBike και η φύλαξή της μέχρι την επόμενη χρήση σε κλειστούς χώρους.

Μην αποθηκεύετε τις μπαταρίες εΒικε στις ακόλουθες θέσεις:

• Σε χώρους χωρίς ανιχνευτές καπνού
• Κοντὰ σε αναφλέξιμα ή εὐφλεκτα αντικείμενα
• Κοντά σε πηγές θερμότητας
• Σε κλειστά οχήματα (ιδιαίτερα το καλοκαιρι)

- Σε περίπτωση άμεσης ηλιακής ακτινοβολίας

Για μια ιδανική διάρκεια ζωής της μπαταρίας eBike αποθηκεύετε τις μπαταρίες eBike σε θερμοκρασία χώρου.

Οι θερμοκρασίες κάτω από -10 °C ή πάνω από 60 °C πρέπει πάντοτε να αποφεύγονται.

Προσέξτε, να μην ξεπεραστεί η μέγιστη θερμοκρασία αποθήκευσης.

Συνίσταται, να μην αφήνετε την μπαταρία eBike για αποθήκευση πάνω στο eBike (δεν ισχύει για σταθερά τοποθετημένες μπαταρίες eBike).

Συμπεριφορά σε περίπτωση σφάλματος

Η μπαταρία eBike δεν επιτρέπεται να ανοίξει, ακόμη ούτε και για λόγους επισκευής. Υπάρχει ο κίνδυνος, να πάρει φωτιά η μπαταρία eBike, π.χ. λόγω ενός βραχυκυκλώματος. Αυτός ο κίνδυνος υπάρχει σε περίπτωση περαιτέρω χρήση μιας ανοιγμένης μία φορά μπαταρίας eBike ακόμη και σε μια αργότερη χρονική στιγμή.

Γι' autó σε περίπτωση σφάλματος μην επισκευάσετε την μπαταρία eBike, αλλά αναθέστε την αντικατάστασή της στον έμπορος του ποδηλάτου σας με μια γνήσια μπαταρία eBike Bosch της γενιάς συστήματος the smart system.

Συντήρηση και Service

Συντήρηση και καθαρισμός

Η μπαταρία eBike δεν επιτρέπεται να βυθιστεί στο νερό ή να καθαριστεί με πλυντικά υψηλής πίεσης.

Διατηρείτε την μπαταρία εΒικε καθαρή και αποφεύγετε την επαφή με προϊόντα περιποίησης του δέρματος, αντηλιακά και εντομοαπωθητικά. Καθαρίζετέ την προσεκτικά με ένα υγρό, μαλακό πανί.

Καθαρίζετε κάπου-κάπου τους πόλους και γρασάρετέ τους ελαφρά. Χρησιμοποιείτε γι' αυτό ιατρική ή τεχνική βαζελίνη. Όταν η μπαταρία eBike δεν είναι πλέον ικανή για λειτουργία, απευθυνθείτε παρακαλώ σε έναν εξουσιοδοτημένο έμπορο ποδηλάτων.

Εξυπηρέτηση πελατών και συμβουλές εφαρμογής

Σε περίπτωση που έχετε ερωτήσεις σχετικά με τις μπαταρίες eBike, απευθυνθείτε σε έναν εξουσιοδοτημένο έμπορο ποδηλάτων.

▶ Σημειώστε τον κατασκευαστή και τον αριθμό του κλειδιού (1). Σε περίπτωση απώλειας του κλειδιού απευθυνθείτε σε έναν εξουσιοδοτημένο έμπορα ποδηλάτων. Δώστε του τον κατασκευαστή και τον αριθμό του κλειδιού.

Στοιχεία επικοινωνίας εξουσιοδοτημένων εμπόρων ποδηλάτων μπορείτε να βρείτε στην ιστοσελίδα www.bosch-ebike.com.

Περαιτέρω πληροφορίες για τα εξαρτήματα του eBike και τις λειτουργίες τους θα βρείτε στο Bosch eBike Help Center.

Μεταφορά

'Отав метафёрете маζί σας το εΒικε εκτός του autokinήτου σας, π.χ. πάνω σε μια σχάρα αποσκευών, αφαι-

ρέστε τον υπολογιστή οχήματος και την μπαταρία eBike (εξαιρέσεις: σταθερά τοποθετημένη μπαταρία eBike), για να αποφύγετε τυχόν ζημιές.

Οι μπαταρίες eBike υπόκεινται στις απαιτήσεις της νομοθεσίας για επικίνδυνα προϊόντα. Οι μη χαλασμένες μπαταρίες eBike μπορούν να μεταφερθούν στον δρόμο από τον ιδιώτη χρήστη χωρίς άλλες προϋποθέσεις.

Σε περίπτωση μεταφοράς από επαγγελματίες χρήστες ή σε περίπτωση μεταφοράς μέσω τρίτων (π.χ. αεροπορική μεταφορά ή μεταφορική εταιρεία) πρέπει να τηρηθούν ιδιαίτερες απαιτήσεις στη συσκευασία και στη σήμανση (π.χ. διατάξεις της

ADR). 'Отан χρειάζεται, μπορεί κατά την προετοιμασία του τεμαχίου αποστολής να ζητήσετε τη γνώμη ενός εμπειρογνώμονα επικίνδυνων φορτίων.

Στείλτε τις μπαταρίες eBike μόνο, όταν το περίβλημα δεν έχει ζημιά και η μπαταρία είναι ικανή για λειτουργία. Για τη μεταφορά χρησιμοποιήστε τη γνήσια συσκευασία της Bosch της αντίστοιχης μπαταρίας eBike. Κολλάτε τις γυμνές επαφές με κολλητική ταινία και συσκευάζετε την μπαταρία eBike κατά τέτοιο τρόπο, ώστε αυτή να μην κουνιέται μέσα στη συσκευασία.

Υποδείξτε στην υπηρεσία μεταφοράς δεμάτων, ότι πρόκειται για επικίνδυνο φορτίο. Προσέξτε παρακαλώ επίσης ενδεχομένως περαιτέρω εθνικούς κανονισμούς.

Σε περίπτωση που έχετε ερωτήσεις για τη μεταφορά των μπαταριών eBike, απευθυνθείτε σε έναν εξουσιοδοτημένο έμπορο ποδηλάτων. Στον έμπορο μπορείτε επίσης να παραγγείλετε μια κατάλληλη συσκευασία μεταφοράς.

Απόσυρση και υλικά σε προϊόντα

Στοιχεία για ουσίες σε προϊόντα μπορείτε να βρείτε στον ακόλουθο σύνδεσμο (link):

Οι μπαταρίες εΒικε, τα εξαρτήματα και οι συσκευασίες πρέπει να παραδίδονται σε μια ανακύκλωση σύμφωνα με τους κανόνες προστασίας του περιβάλλοντος.

Μην πετάτε τις μπαταρίες eBike στα οικιακά απορρίμματα!

Πριν την απόσυρση των μπαταριών εΒικε καλύψτε τις επιφάνειες επαφής των πόλων της μπαταρίας με αυτοκόλλητη ταινία.

Μπορείτε να παραδώσετε την παλιά ή ελαττωματική σας μπαταρία eBike δωρεάν σε οποιονδήποτε εξειδικευμένο έμπορο, που θα την ανακυκλώσει με τρόπο φιλικό προς το περιβάλλον. Φυλάγετε τις χαλασμένες μπαταρίες eBike σε μια ασφαλή θέση στην ύπαιθρο και ενημερώστε τον εξειδικευμένο έμπορο. Μην πιάσετε τις πολύ χαλασμένες μπαταρίες eBike με γυμνά χέρια, επειδή μπορεί να εξέλθει ηλεκτρολύτης και να οδηγήσει σε ερεθισμό του δέρματος.

Σύμφωνα με την Ευρωπαϊκή οδηγία 2012/19/ΕΕ οι άχρηστες ηλεκτρικές συσκευές και σύμφωνα με την Ευρωπαϊκή οδηγία 2006/66/ΕΚ οι χαλασμένες ή χρησιμοποιημένες μπαταρίες πρέπει να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.

Li-Ion:

Προσέξτε παρακαλώ τις υποδείξεις στην ενότητα "Μεταφορά" (βλέπε «Μεταφορά», Σελίδα Ελληνικά – 7).

Παραδίδετε τις άχρηστες πλέον μπαταρίες eBike σε έναν έμπο- ρο ποδηλάτων.

Με την επιφύλαξη αλλαγών.
