MANUALE UTENTE Sub Tour 40 SCOTT

it Istruzioni d'uso originali

(1) (2) (3) (4) (5) (6) (7) (8) (9)

PT500/625/750

(1) (2) (9) (10) (11) (12) (13) (7) (5) (6) (3) (1)

PT600/800

(1) (2) (3) (4) (5) (6) (7) (8)

CPT400 (5) (25) (1) (2) (20) (11) (7) (6) (22) (24)

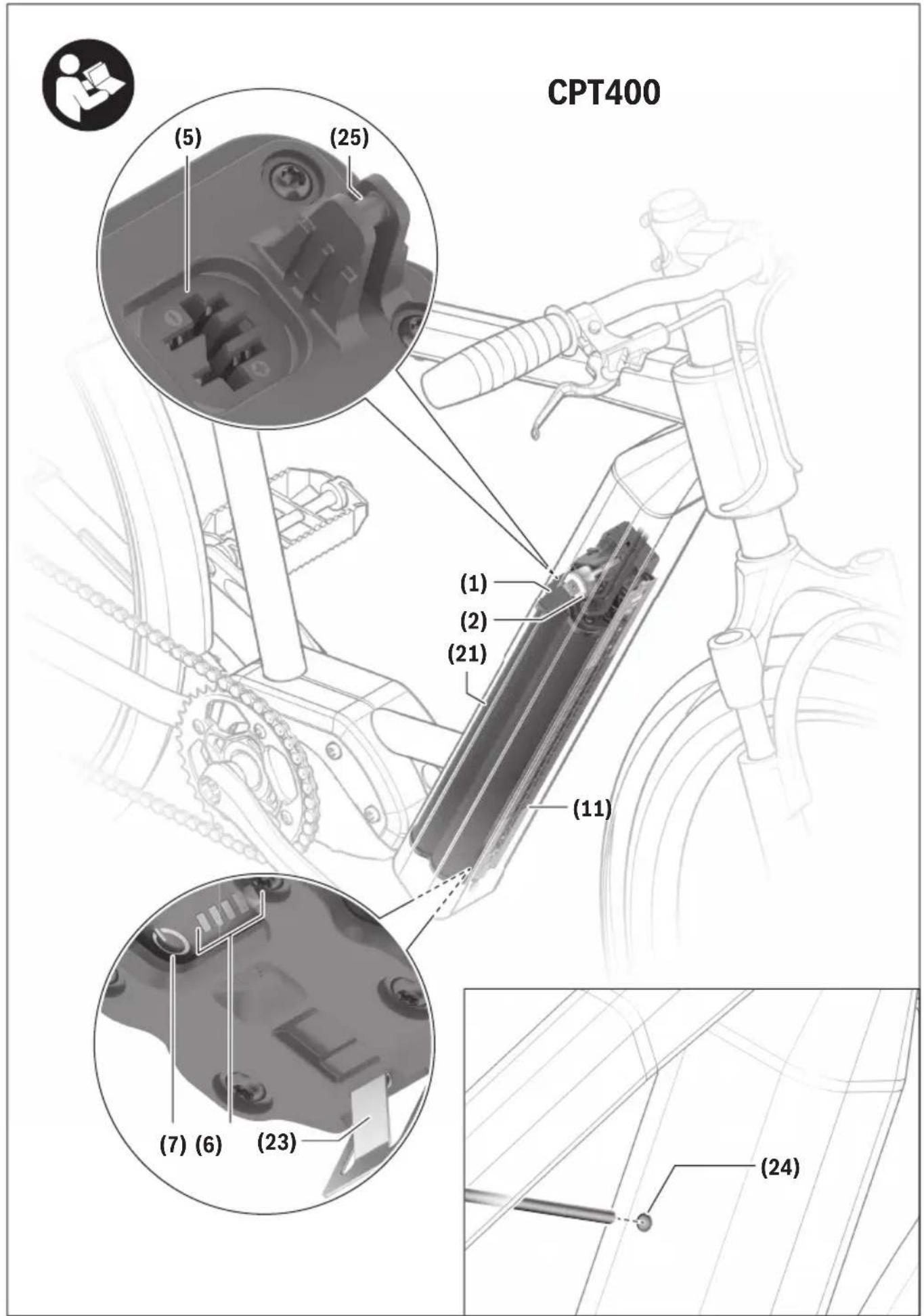

CPT400 (5) (25) (1) (2) (21) (11) (7) (6) (23) (24)

PP400/545/725/800

(1) (2) (1) (14) (15) (16) (7) (6)

(19)
(5)
(26)
(27)
(2)
(1)

BOSCH

(7)
(6)
(18)

A ① (2) (1) (4) ② (8)

B (1) (2) ① ② (4) (2) (8) ④ ③ (4)

(1) (2) (8) ① (4) ② click!

(12) (2) (3) (10) (11) (10) 2

F (1) ① ② (20) (22) (24)

Avvertenze di sicurezza

Leggere tutte le avvertenze e disposizioni di sicurezza. La mancata osservanza delle avvertenze e disposizioni di sicurezza può

causare folgorazioni, incendi e/o lesioni di grave entità.

In determinate condizioni, i materiali contenuti nelle celle di pile al litio sono generalmente infiammabili. Occorrerà, pertanto, familiarizzarsi con le relative regole di comportamento, riportate nelle presenti istruzioni per l'uso.

Conservare tutte le avvertenze di sicurezza e le istruzioni operative per ogni esigenza futura.

Il termine batteria per eBike utilizzato nelle presenti istruzioni per l'uso si riferisce a tutte le batterie per eBike originali Bosch della generazione di sistema the smart system (il sistema intelligente).

I termini propulsore e unità motrice utilizzati nelle presenti istruzioni per l'uso si riferiscono a tutte le unità motrici originali Bosch della generazione di sistema the smart system (il sistema intelligente).

Il termine caricabatteria utilizzato nelle presenti istruzioni per l'uso è riferito a tutti i caricabatteria originali Bosch della generazione di sistema the smart system (il sistema intelligente).

Leggere e rispettare le avvertenze di sicurezza e le istruzioni riportate in tutte le istruzioni per l'uso dei componenti eBike e nelle istruzioni per l'uso dell'eBike.
Rimuovere la batteria dalla eBike prima di iniziare interventi sulla stessa (ad es. ispezione, riparazione, montaggio, manutenzioni, invertenti sulla catena ecc.). In caso di batterie integrate nel telaio, prestare particolare attenzione che la eBike non si attivi. In caso di attivazione accidentale della eBike, vi è il rischio di lesioni.
Non rimuovere autonomamente le batterie eBike integrate nel telaio. Queste dovranno essere montate e smontate da rivenditori di biciclette autorizzati.
Non aprire la batteria eBike. Vi è il rischio di cortocircuito. In caso di batteria eBike aperta decadrà qualsiasi pretesa di garanzia.
▶ Proteggere la batteria eBike dal calore (ad es., anche da irradiazione solare continua) e dal fuoco ed evitare di immergerla nell'acqua. Non conservare, né utilizzare la batteria eBike in prossimità di oggetti ad alta temperatura o combustibili. Vi è rischio di esplosione.
Non avvicinare la batteria eBike non utilizzata a fermagli, monete, chiavi, chiodi, viti, né ad altri piccoli oggetti metallici che potrebbero provocare l'esclusione dei contatti. Un eventuale cortocircuito fra i contatti può causare ustioni o incendi. Nel caso di danni da cortocircuito verificatisi in tali condizioni, decadrà qualsiasi pretesa di garanzia nei confronti di Bosch.

▶ Evitare sollecitazioni meccaniche e forte calore. Tali fattori potrebbero danneggiare le celle delle pile, causando la fuoriuscita di materiali infiammabili.
Non utilizzare la batteria per montaggio su portapacchi come impugnatura. Se l'eBike viene sollevata agendo sulla batteria, quest'ultima potrebbe subire danni irreparabili.
Non collocare il caricabatteria né la batteria eBike in prossimità di materiali combustibili. Ricaricare le batterie eBike esclusivamente se asciutte e dove non vi sia rischio d'incendio. Dato il calore che si sviluppa in fase di ricarica, vi è rischio d'incendio.
La batteria per eBike non andrà ricaricata senza sorveglianza.
In caso di impiego errato, vi è il rischio di fuoriuscita di liquido dalla batteria eBike. Evitare il contatto con il liquido. In caso di contatto, risciacquare accuratamente con acqua. Rivolgersi immediatamente ad un medico, qualora il liquido entri in contatto con gli occhi. Il liquido fuoriuscito potrebbe causare irritazioni cutanee o ustioni.
▶ Le batterie eBike non andranno esposte ad urti meccanici. Vi è il rischio che la batteria eBike venga danneggia-ta.
In caso di danni o di utilizzo improprio della batteria eBike, vi è il rischio di fuoriuscita di vapori. Far entrare aria fresca nell'ambiente e contattare un medico in caso di malessere. I vapori possono irritare le vie respiratorie.
Caricare la batteria eBike esclusivamente con un caricabatteria originale Bosch della generazione di sistema the smart system (il sistema intelligente). In caso di impiego di caricabatteria di altri produttori, non è possibile escludere il pericolo di incendio.
▶ Non ricaricare né utilizzare una batteria eBike danneggiata. Rivolgersi ad un rivenditore di biciclette autorizzato.
Utilizzare la batteria eBike esclusivamente in combinazione con eBike della generazione di sistema the smart system (il sistema intelligente). Soltanto in questo modo la batteria eBike verrà protetta da pericolosi sovraccarichi.
Utilizzare esclusivamente batterie eBike Bosch originali della generazione di sistema the smart system (il sistema intelligente) omologate dal produttore per la rispettiva eBike. L'impiego di batterie eBike diverse da quelle consigliate potrà comportare il pericolo di lesioni e d'incendio. Qualora vengano utilizzate batterie eBike di altro tipo, Bosch non si assumerà alcuna responsabilità e decadrà qualsiasi diritto di garanzia nei confronti di Bosch stessa.
▶ Tenere la batteria eBike fuori dalla portata dei bambini.

Teniamo molto alla sicurezza dei nostri Clienti e dei nostri prodotti. Le nostre batterie per eBike sono batterie di tipo al litio, sviluppate e realizzate nel rispetto delle norme tecniche

riconosciute. Rispettiamo scrupolosamente tutte le normative di sicurezza al riguardo, attenendoci, talvolta, a criteri persino superiori. Una volta cariche, le batterie al litio presentano un elevato contenuto di energia. Qualora sia presente un difetto (in alcuni casi non visibile dall'esterno), in casi molto rari e in condizioni sfavorevoli, le batterie al litio possono incendiarsi.

Avvertenza sul trattamento dei dati

Quando l'eBike verrà collegata al Bosch DiagnosticTool 3 oppure in caso di sostituzione di componenti dell'eBike, alcune informazioni tecniche relative alla propria eBike (ad es. produttore, modello, ID bike, dati di configurazione) e all'utilizzo dell'eBike (ad es. tempo di percorrenza totale, consumo energetico, temperatura) vengono trasmesse a Bosch eBike Systems (Robert Bosch GmbH) per la lavorazione della propria richiesta, per i casi di assistenza e al fine di migliorare il prodotto. Ulteriori informazioni sull'elaborazione dei dati sono disponibili su www.bosch-ebike.com/privacy-full.

Descrizione del prodotto e dei servizi forniti

Utilizzo conforme

Le batterie eBike Bosch della generazione di sistema the smart system (il sistema intelligente) sono concepite esclusivamente per l'alimentazione di corrente dell'unità motrice della generazione di sistema the smart system (il sistema intelligente) e non devono essere utilizzate per altri scopi.

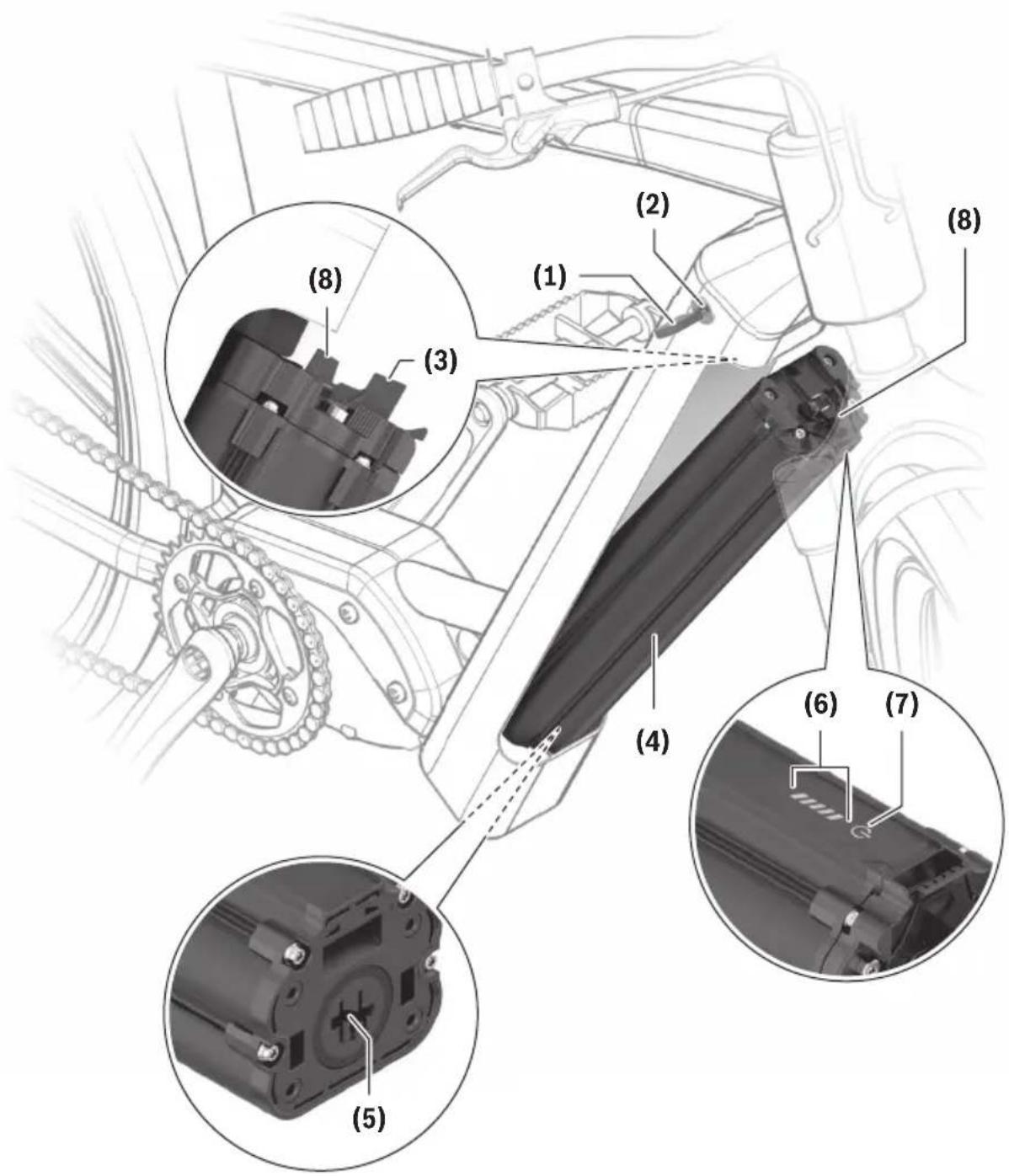

Componenti illustrati

La numerazione dei componenti illustrati nelle figure è riferita alle rappresentazioni sulle pagine con rappresentazione grafica all'inizio delle istruzioni.

Tutte le illustrazioni di parti di biciclette, ad eccezione delle batterie eBike e dei relativi supporti, sono di carattere schematico e possono differire dalla rispettiva eBike.

Oltre alle funzioni qui illustrate, è possibile in qualsiasi momento che vengano introdotte modifiche al software, al fine di eliminare eventuali errori o di modificare le funzionalità.

(1) Chiave del dispositivo di chiusura della batteria
(2) Dispositivo di chiusura della batteria
(3) Gancio di sicurezza batteria PowerTube
(4) Batteria PowerTube (pivot)
(5) Presa per connettore di ricarica
(6) Indicatore di funzionamento e del livello di carica
(7) Tasto On/Off
(8) Meccanismo di ritenuta batteria PowerTube
(9) Bloccaggio

(10) Fettuccia di estrazione

(11) Binario di guida

(12) Batteria PowerTube (assiale)

(13) Supporto superiore PowerTube (assiale)

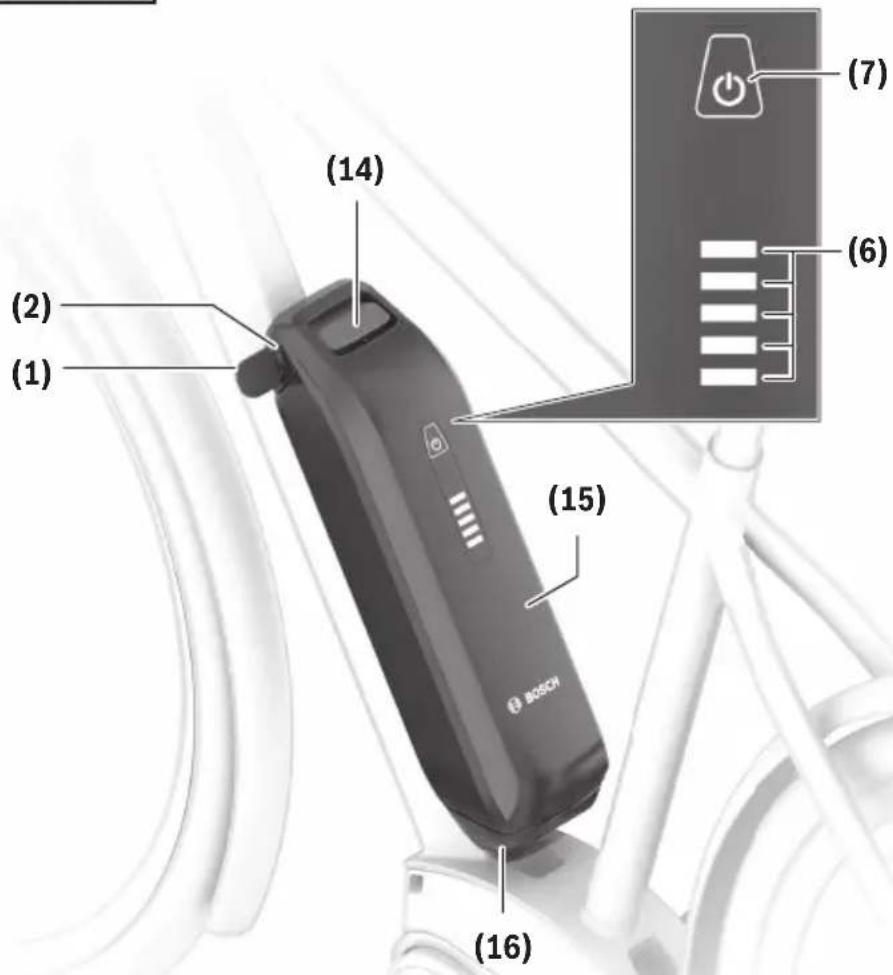

(14) Supporto superiore della batteria PowerPack

(15) Batteria PowerPack

(16) Supporto inferiore della batteria PowerPack (base senza possibilità di ricarica)

(17) Supporto inferiore della batteria PowerPack (base con possibilità di ricarica)

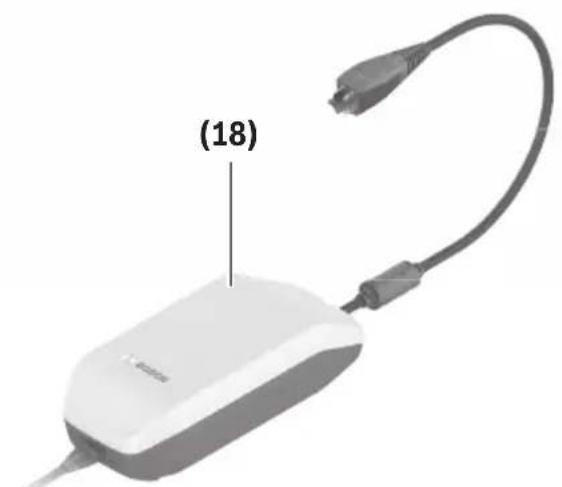

(18) Caricabatteria

(19) Copertura presa di ricarica

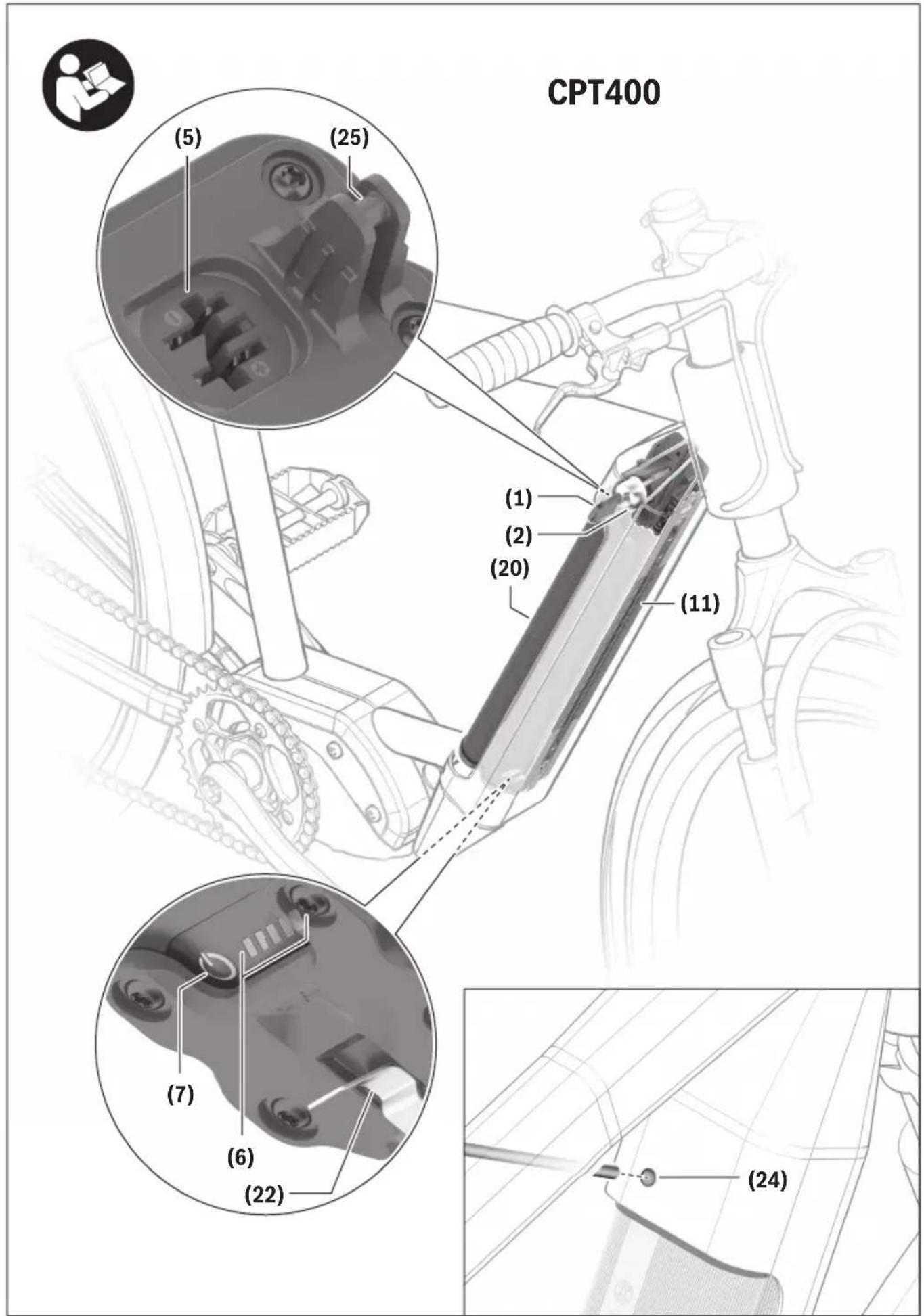

(20) Batteria CompactTube (pivot)

(21) Batteria CompactTube (assiale)

(22) Meccanismo di ritenuta Batteria CompactTube (pivot)

(23) Meccanismo di ritenuta Batteria CompactTube (assiale)

(24) Elemento di sbloccaggio CompactTube ^a)

(25) Elemento di supporto CompactTube

(26) Supporto batteria per montaggio su portapacchi

(27) Batteria per montaggio su portapacchi a) Versioni costruttive diverse possibili

Dati tecnici

Batteria al litio CompactTube 400 PowerTube 500 PowerTube 600
Codice prodotto versio-	ne orizzontale	BBP3240	BBP3750 BBP3860
		BBP3242
Codice prodotto versio-	ne verticale	BBP3241	BBP3751 -
		BBP3242
Tensione nominale V 36 36 36
Capacità nominale Ah 11,1 13,4 16,7
Energia Wh 400 500 600
Temperatura di esercizio °C -5 ... +40 -5 ... +40 -5 ... +40
Temperatura di magazzinaggio °C +10 ... +40 +10 ... +40 +10 ... +40

Batteria al litio CompactTube 400 PowerTube 500 PowerTube 600

Temperatura di ricarica ammessa °C 0 ... +40 0 ... +40 0 ... +40
Peso, circa kg 2,0 3,0 3,0
Grado di protezione IP55 IP55 IP55

Batteria al litio PowerTube 625 PowerTube 750 PowerTube 800

Codice prodotto versio-		BBP3760 BBP3770 BBP3880
	ne orizzontale
Codice prodotto versio-		BBP3761 BBP3771 BBP3881
	ne verticale
Tensione nominale V 36 36 36
Capacità nominale Ah 16,7 20,1 22,2
Energia Wh	625	750	800
Temperatura di esercizio	°C	-5 ... +40	-5 ... +40	-5 ... +40
Temperatura di magazzinaggio	°C	+10 ... +40	+10 ... +40	+10 ... +40
Temperatura di ricarica ammessa °C 0 ... +40 0 ... +40 0 ... +40
Peso, circa kg 3,6 4,3 3,9
Grado di protezione IP55 IP55 IP55

Batteria al litio		PowerPack Frame 400	PowerPack Frame 545	PowerPack Frame 725	PowerPack Frame 800
Codice prodotto		BBP3540	BBP3551	BBP3570	BBP3580
Tensione nominale	V	36	36	36	36
Capacità nominale	Ah	11,1	14,4	19,2	22,2
Energia	Wh	400	545	725	800
Temperatura di esercizio	°C	-5 ... +40	-5 ... +40	-5 ... +40	-5 ... +40
Temperatura di magazzinaggio	°C	+10 ... +40	+10 ... +40	+10 ... +40	+10 ... +40
Temperatura di ricarica ammessa	°C	0 ... +40	0 ... +40	0 ... +40	0 ... +40
Peso, circa	kg	2,2	3,0	3,8	3,9
Grado di protezione		IP55	IP55	IP55	IP55

Batteria al litio		PowerPack Rack 400	PowerPack Rack 500
Codice prodotto		BBP3340	BBP3350
Tensione nominale V		36	36
Capacità nominale	Ah	10,8	13,6
Energia	Wh	400	500
Temperatura di esercizio	°C	-5 ... +40	-5 ... +40
Temperatura di magazzinaggio	°C +10 ... +40		+10 ... +40
Temperatura di ricarica ammessa	°C	0 ... +40	0 ... +40
Peso, circa	kg	2,7	2,8
Grado di protezione		IP55 IP55

Montaggio

Posizionare la batteria eBike esclusivamente su superfici pulite. Evitare, in particolare, la presenza di sporco sulla presa di ricarica e sui contatti, ad es. sabbia o terra.

Ricarica della batteria eBike

▶ Una batteria eBike Bosch della generazione di sistema the smart system (il sistema intelligente) può essere ricaricata esclusivamente con un caricabatteria originale Bosch della generazione di sistema the smart system (il sistema intelligente).

Avvertenza: la batteria eBike viene fornita parzialmente carica. Per garantire la piena potenza della batteria eBike, ricaricarla completamente con il caricabatteria precedentemente al primo impiego.

Per la ricarica della batteria eBike, leggere e rispettare le istruzioni d'uso del caricabatteria.

La batteria eBike si può ricaricare con qualsiasi livello di carica. L'eventuale interruzione del processo di ricarica non comporta danni alla batteria eBike.

La batteria eBike è dotata di un sistema di monitoraggio della temperatura, che ne consente la ricarica nel solo campo di temperatura fra 0 °C e 40 °C.

Se la batteria eBike si trova fuori dal campo della temperatura di ricarica, tre LED dell'indicatore del livello di carica (6) lampeggeranno. Scollegare la batteria eBike dal caricabatteria e lasciarla adattare alla temperatura ambiente.

Collegare nuovamente la batteria eBike al caricabatteria solamente quando avrà raggiunto la temperatura di ricarica ammessa.

Avvertenza: in presenza di temperature intorno a 0 °C, l'avvio dell'operazione di ricarica della batteria eBike può essere posticipato di circa 5 min dopo aver collegato il connettore del caricabatteria alla presa di carica dell'eBike.

Avvertenza: se l'eBike è dotata di una batteria installata in modo permanente, è possibile ricevere messaggi relativi allo stato della batteria dell'eBike sull'unità di comando o sul computer di bordo. A tale proposito, leggere e attenersi alle istruzioni per l'uso dell'unità di comando/del computer di bordo.

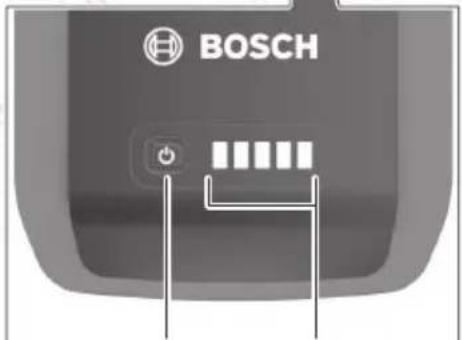

Indicatore del livello di carica all'esterno della eBike

Avvertenza: l'indicatore del livello di carica della batteria eBike (6) si spegne di nuovo direttamente dopo l'attivazione.

A batteria eBike attivata, i cinque LED dell'indicatore del livello di carica (6) indicano il livello di carica della batteria eBike.

Ciascun LED corrisponde a circa il 20% della capacità. Quando la batteria eBike è completamente carica, tutti e cinque i LED sono accesi.

A batteria eBike attivata, il livello di carica viene inoltre visualizzato sul display del computer di bordo. A tale riguardo, leggere e rispettare le istruzioni per l'uso dell'unità motrice e del computer di bordo.

Se la capacità della batteria eBike è inferiore al 10%, l'ultimo LED rimanente lampeggia.

Dopo la ricarica, scollegare la batteria eBike dal caricabatteria e il caricabatteria dalla rete.

Inserimento e rimozione della batteria eBike

• Disattivare sempre la batteria eBike e la eBike prima di inserire o rimuovere la batteria stessa nel/dal relativo supporto.
  ▶ Una volta inserita la batteria eBike, controllare in tutte le direzioni che questa sia fissata correttamente.

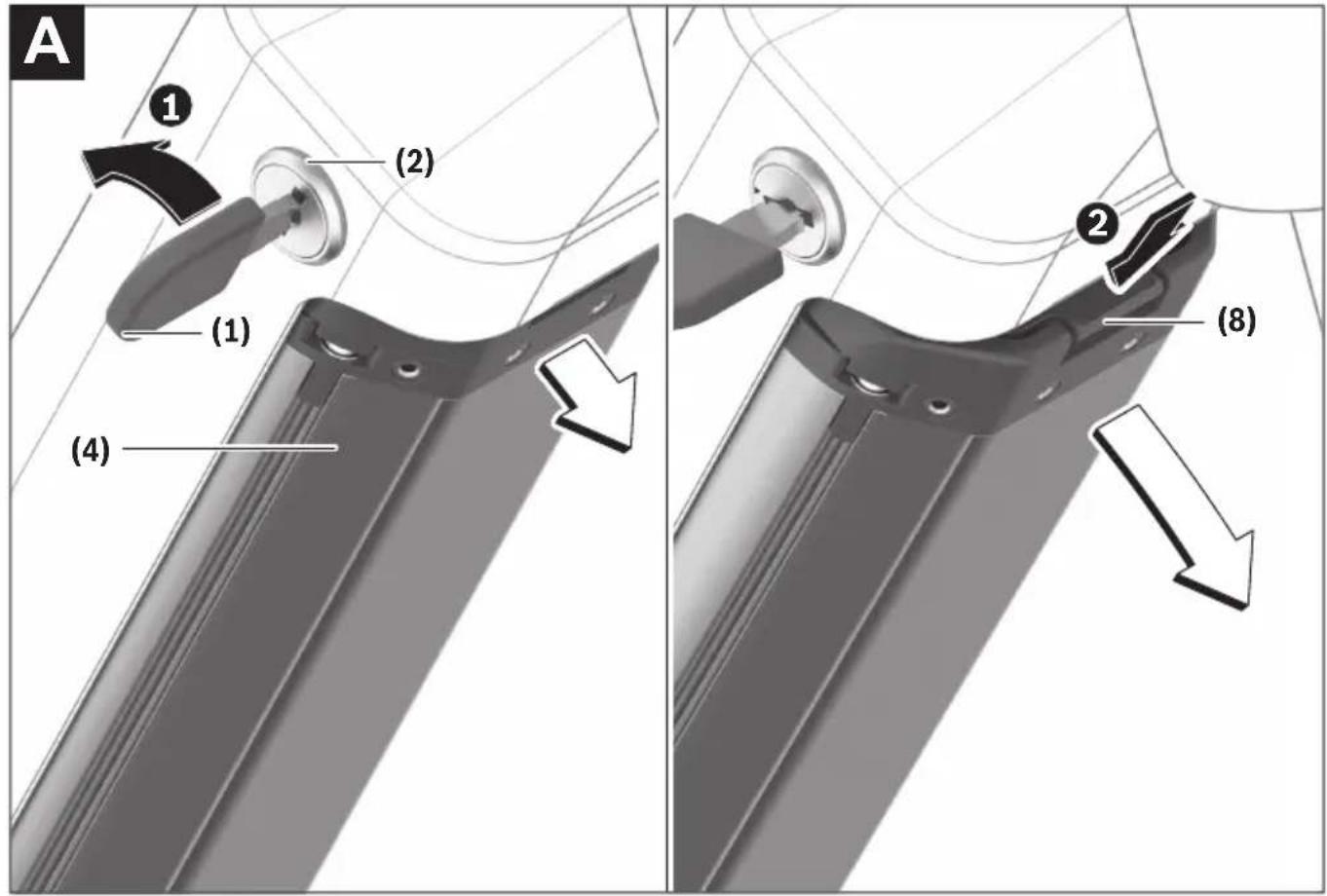

Prelievo della batteria PowerTube (pivot) (vedere fig. A)

Per rimuovere la batteria PowerTube (4), aprire il dispositivo di chiusura della batteria (2) con la chiave (1). La batteria verrà sbloccata e ricadrà nel meccanismo di ritenuta (8).

Avvertenza: assicurarsi di tenere saldamente in mano la batteria eBike durante la rimozione.

② Tenere saldamente la batteria e premere dall'alto sul meccanismo di ritenuta (8). La batteria si sbloccherà completamente, cadendo nella mano. Successivamente, estrarre la batteria dal telaio.

Avvertenza: date le differenti versioni costruttive, è possibile che la batteria debba essere inserita e rimossa in altro modo. A questo proposito, consultare le istruzioni d'uso del produttore della eBike.

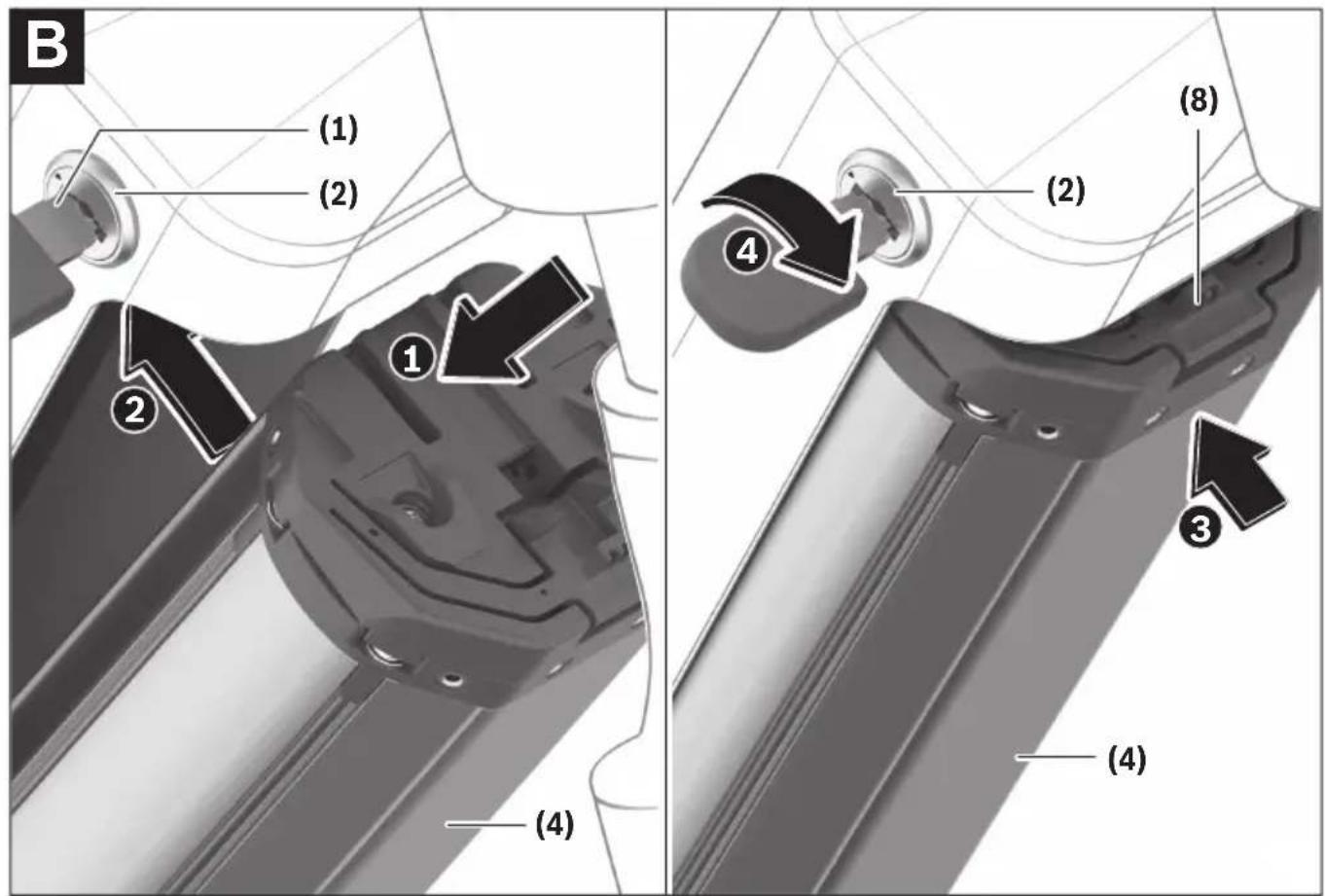

Inserimento della batteria PowerTube (pivot) (PT500/625/750) (vedere fig. B)

Per poter inserire la batteria, occorre inserire la chiave (1) nel dispositivo di chiusura della batteria (2) e aprire quest'ultimo.

① Per introdurre la batteria PowerTube (4), collocarla con i contatti nel supporto inferiore del telaio.
② Tenere aperto con la chiave il dispositivo di chiusura della batteria e spingere la batteria verso l'alto fino a bloccarla nel meccanismo di ritenuta (8).
③ Rilasciare la chiave e spingere la batteria verso l'alto, fino a farla innestare udibilmente.
④ Chiudere sempre la batteria mediante l'apposito dispositivo (2) poiché altrimenti questo potrebbe aprirsi, facendo cadere la batteria dal supporto.

Dopo la chiusura, estrarre sempre la chiave (1) dal dispositivo di chiusura della batteria (2). In questo modo, si eviterà che la chiave possa cadere all'esterno o che la batteria eBike venga rimossa da terzi non autorizzati quando parcheggiata.

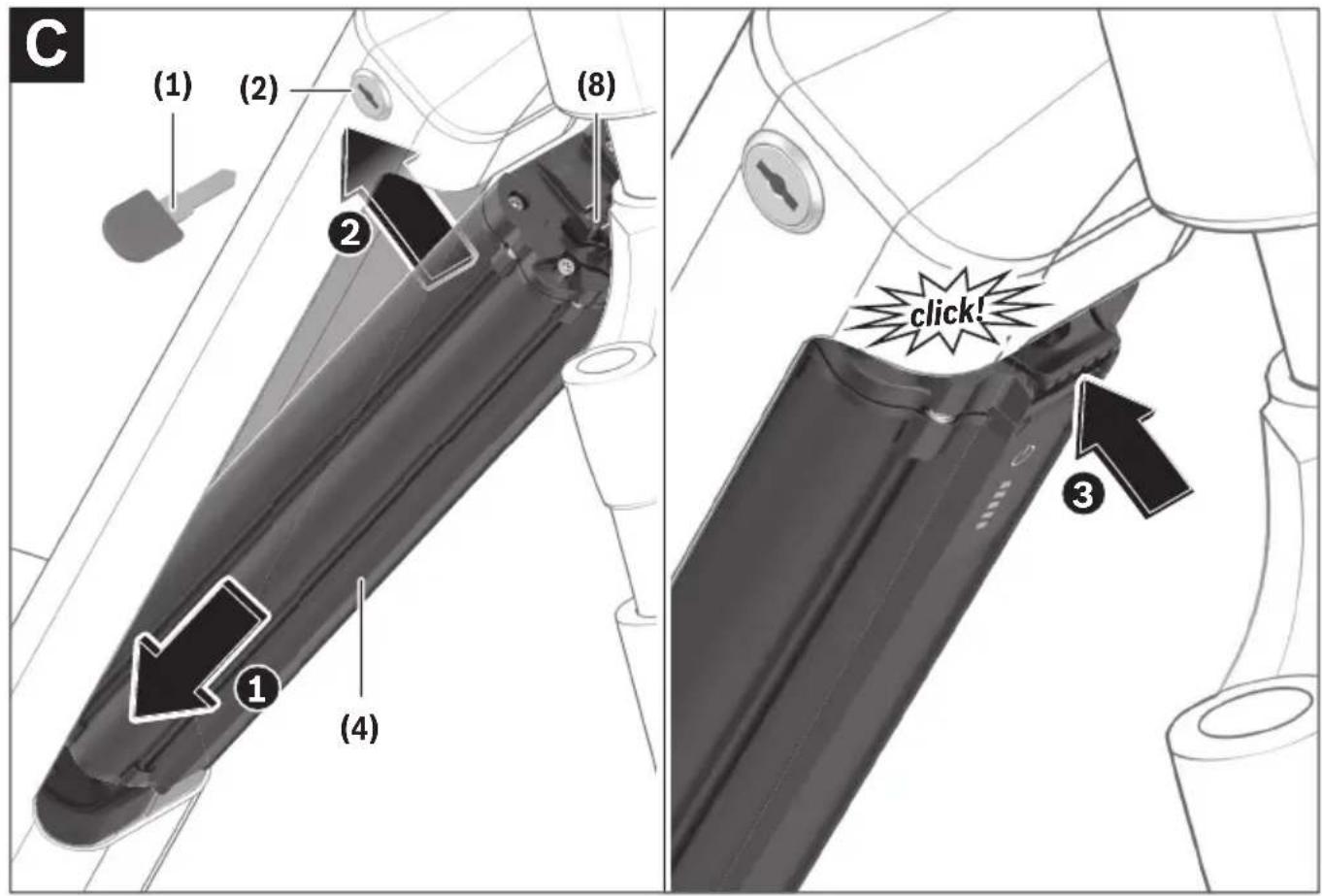

Inserimento della batteria PowerTube (pivot) (PT600/800) (vedere fig. C)

Per poter inserire la batteria, è necessario rimuovere la chiave (1) dal dispositivo di chiusura della batteria (2).

① Per introdurre la batteria PowerTube (4), collocarla con i contatti nel supporto inferiore del telaio.
② Spingere la batteria verso l'alto fino a farla scattare udibilmente in posizione, bloccandola nel meccanismo di ritenuta (8).
③ Quindi premere completamente la batteria nel supporto fino a farla scattare udibilmente in posizione.

Avvertenza: date le differenti versioni costruttive, è possibile che la batteria debba essere inserita e rimossa in altro modo. A questo proposito, consultare le istruzioni d'uso del produttore della eBike.

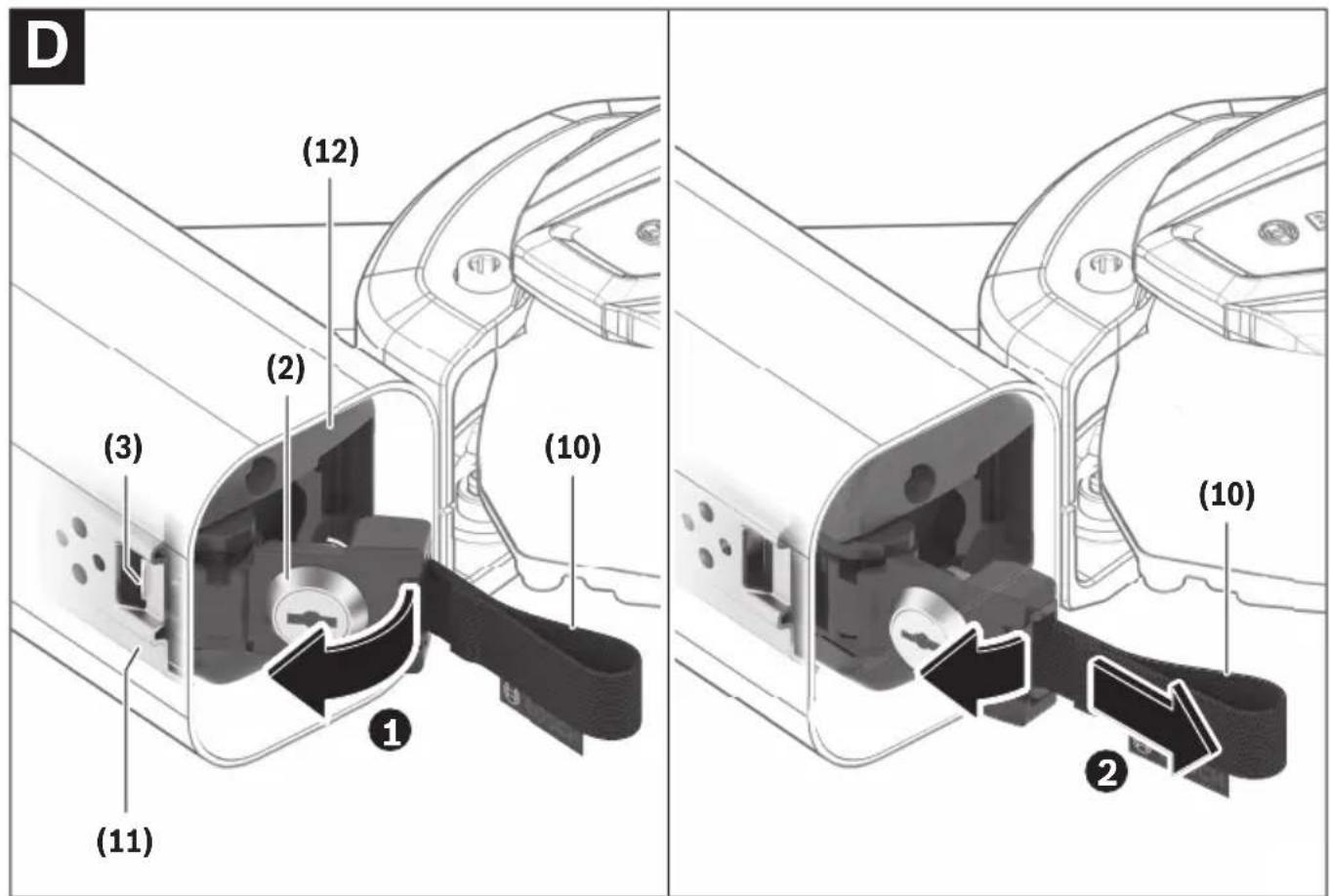

Prelievo della batteria PowerTube (assiale) (solo PT500/625/750) (vedere fig. D)

Per rimuovere la batteria PowerTube (12), aprire il dispositivo di chiusura della batteria (2) con la chiave (1) ed estrarre la chiave (1).
② Mediante l'apposita fettuccia (10), estrarre la batteria (12) dal telaio e tenerla saldamente per evitare che cada dal telaio.

Avvertenza: date le differenti versioni costruttive, è possibile che la batteria debba essere inserita e rimossa in altro modo. A questo proposito, consultare le istruzioni d'uso del produttore della eBike.

Inserimento della batteria PowerTube (assiale) (solo PT500/625/750) (vedere fig. E)

Affinché sia possibile introdurre la batteria, il bloccaggio (9) dovrà essere ripiegato lateralmente. In tale momento, la chiave (1) non dovrà essere innestata nel dispositivo di chiusura della batteria (2).

Per introdurre la batteria PowerTube, innestarla nel telaio, con la presa per il connettore di ricarica (5) rivolta in alto, sino a farla scattare in posizione. Assicurarsi che la batteria sia nella posizione corretta.
② Chiudere il bloccaggio (9), inserire la chiave (1) nel dispositivo di chiusura della batteria (2) e chiudere a chiave la batteria. Accertarsi che il gancio di sicurezza (3) sull'apertura del binario di guida (11) sia innestato correttamente. In caso contrario, vi è il rischio che la batteria cada durante la marcia.

Dopo la chiusura, estrarre sempre la chiave (1) dal dispositivo di chiusura della batteria (2). In questo modo, si eviterà che la chiave possa cadere all'esterno o che la batteria eBike venga rimossa da terzi non autorizzati quando parcheggiata.

Batteria CompactTube (montaggio fisso)

Le batterie eBike integrate nel telaio della bicicletta andranno rimosse solo in caso di guasto. In tale caso, rivolgersi ad un rivenditore di biciclette autorizzato.

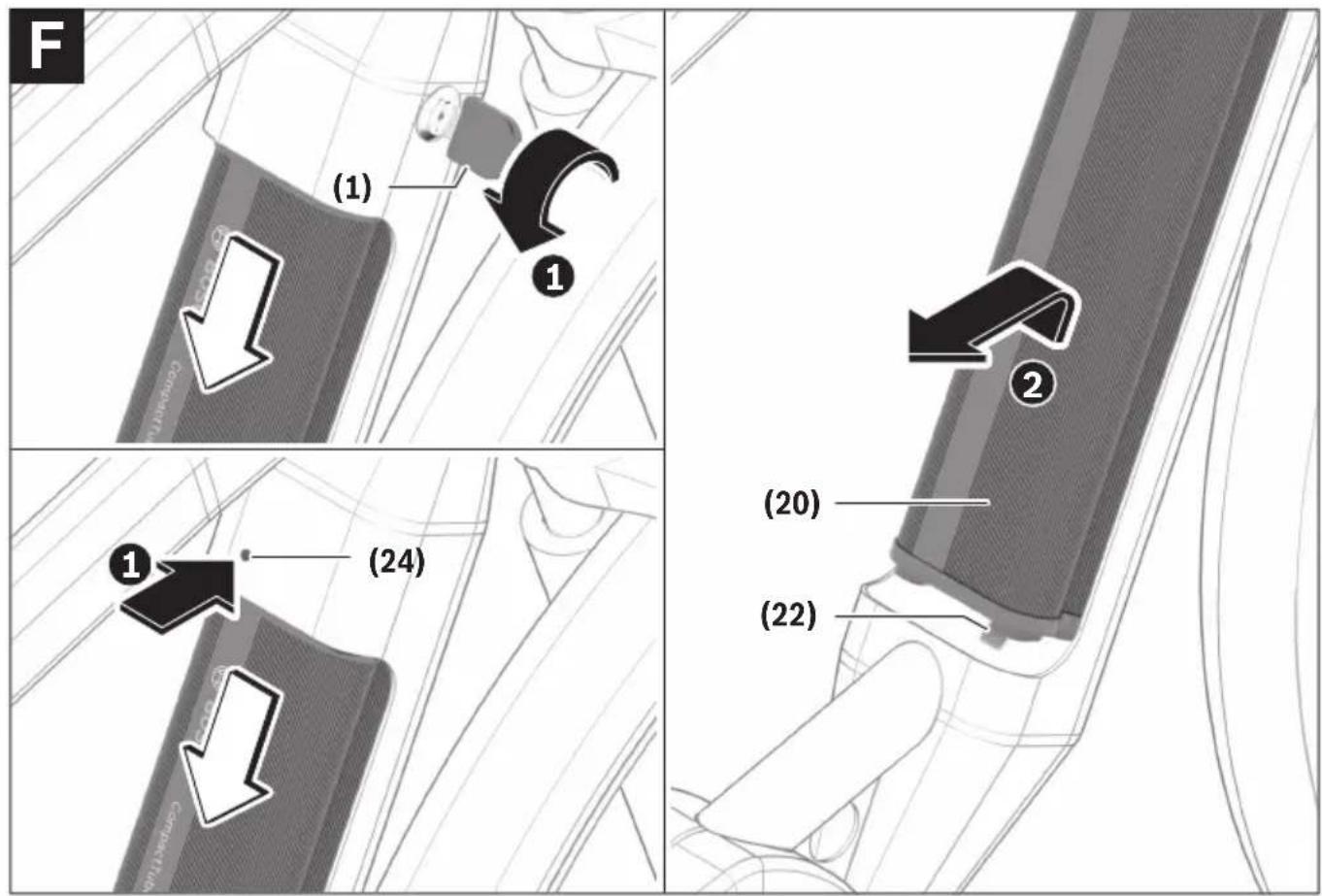

Rimozione della batteria CompactTube (pivot) (vedere fig. F)

Per rimuovere la batteria CompactTube (20), aprire il dispositivo di chiusura della batteria (2) con la chiave (1) o premere sull'elemento di sbloccaggio (24) con un utensile adatto e non appuntito (ad es., una chiave a brugola). La batteria verrà sbloccata e ricadrà nel meccanismo di ritenuta (22).

Avvertenza: assicurarsi di tenere saldamente in mano la batteria eBike durante la rimozione.

② Tenere saldamente la batteria, spingerla leggermente verso il dispositivo di chiusura della batteria (2) ed estrarla dal meccanismo di ritenuta (22).

Avvertenza: l'elemento di sbloccaggio può essere realizzato con una soluzione specifica del produttore, in deroga a quanto rappresentato in grafica. A questo proposito, consultare le istruzioni d'uso del produttore della eBike.

Avvertenza: date le differenti versioni costruttive, è possibile che la batteria debba essere inserita e rimossa in altro modo. A questo proposito, consultare le istruzioni d'uso del produttore della eBike.

Inserimento della batteria CompactTube (pivot) (vedere fig. G)

Per inserire la batteria CompactTube (20), inserirla con i contatti nel supporto superiore del telaio.
② Ruotare la batteria nel telaio della bicicletta sino a bloccarla nel meccanismo di ritenuta (22).
③ Premere la batteria nel binario di guida (11) e spinger-la verso il dispositivo di chiusura della batteria (2) fino a farla scattare udibilmente in posizione.
④ Successivamente, estrarre la chiave (1) dal dispositivo di chiusura della batteria (2).

Dopo la chiusura, estrarre sempre la chiave (1) dal dispositivo di chiusura della batteria (2). In questo modo, si eviterà che la chiave possa cadere all'esterno o che la batteria eBike venga rimossa da terzi non autorizzati quando parcheggiata.

Rimozione della batteria CompactTube (assiale) (vedere fig. H)

Per rimuovere la batteria CompactTube (21), aprire il dispositivo di chiusura della batteria (2) con la chiave (1) oppure premere sull'elemento di sbloccaggio (24) con un utensile adatto e non appuntito (ad es., una chiave a brugola). La batteria verrà sbloccata e ricadrà nel meccanismo di ritenuta (23).

Avvertenza: assicurarsi di tenere saldamente in mano la batteria eBike durante la rimozione.

② Premere sul meccanismo di ritenuta (23). Tenere saldamente la batteria se questa scivola dal telaio della bicicletta. Infine, rimuovere la batteria.

Avvertenza: l'elemento di sbloccaggio può essere realizzato con una soluzione specifica del produttore, in deroga a quanto rappresentato in grafica. A questo proposito, consultare le istruzioni d'uso del produttore della eBike.

Avvertenza: date le differenti versioni costruttive, è possibile che la batteria debba essere inserita e rimossa in altro

modo. A questo proposito, consultare le istruzioni d'uso del produttore della eBike.

Inserimento della batteria CompactTube (assiale) (vedere fig. I)

Per inserire la batteria CompactTube (21), inserirla nel telaio con la presa per il connettore di ricarica (5) verso l'alto fino a farla scattare udibilmente in posizione nel meccanismo di ritenuta (23). Assicurarsi che la batteria sia nella posizione corretta.
② Spingere la batteria verso il dispositivo di chiusura della batteria (2), fino a farla scattare udibilmente in posizione all'interno dello stesso (2).
⑧ Successivamente, estrarre la chiave (1) dal dispositivo di chiusura della batteria (2).

Dopo la chiusura, estrarre sempre la chiave (1) dal dispositivo di chiusura della batteria (2). In questo modo, si eviterà che la chiave possa cadere all'esterno o che la batteria eBike venga rimossa da terzi non autorizzati quando parcheggiata.

Introduzione e rimozione della batteria PowerPack (vedere fig. J)

Per poter introdurre la batteria (1), la chiave non deve essere inserita nel dispositivo di chiusura della batteria (2).

① Per introdurre la batteria PowerPack (15), collocarla con i contatti sul supporto inferiore (16) della eBike.
② Ruotare la batteria introducendola fino a battuta nel supporto superiore (14), sino a farla scattare in modo nettamente udibile in posizione.

Dopo la chiusura, estrarre sempre la chiave (1) dal dispositivo di chiusura della batteria (2). In questo modo, si eviterà che la chiave possa cadere all'esterno o che la batteria eBike venga rimossa da terzi non autorizzati quando parcheggiata.

Per rimuovere la batteria PowerPack (15), disattivarla e aprire il dispositivo di chiusura della batteria (2) con la chiave (1).

② Ruotare la batteria dal supporto superiore (14) ed estrarla dal supporto inferiore (16).

Inserimento e rimozione della batteria per montaggio su portapacchi (vedere fig. K)

Per poter inserire la batteria, il dispositivo di chiusura della batteria (2) deve essere chiuso a chiave. La chiave (1) non deve essere inserita nel dispositivo di chiusura della batteria (2).

Per inserire la batteria (27) spingerla con i contatti nel supporto (26), sino a farla scattare in modo nettamente udibile in posizione.

Per rimuovere la batteria (27), disattivarla e aprire il dispositivo di chiusura della batteria con la chiave (1) ①.

Estrarre la batteria dal supporto (26) ②.

Utilizzo

Messa in funzione

Avvio/arresto

L'attivazione della batteria eBike è una delle possibilità per attivare l'eBike (non vale per le batterie eBike installate in modo permanente). A tale riguardo, leggere e rispettare le istruzioni d'uso dell'unità motrice e dell'unità di comando.

Prima di attivare la batteria eBike o l'eBike, controllare che il dispositivo di chiusura della batteria (2) sia chiuso.

Per attivare la batteria eBike, premere il tasto On/Off (7). Non utilizzare oggetti affiliati o appuntiti per premere il tasto.

Avvertenza: l'indicatore del livello di carica della batteria eBike (6) si spegne subito dopo l'attivazione.

Per disattivare la batteria eBike, premere nuovamente il tasto On/Off (7). In tal modo, la eBike verrà a sua volta disattivata.

Se per circa 10 minuti non viene richiesta assistenza dal propulsore (per esempio, perché la eBike è ferma) e non viene premuto alcun tasto del computer di bordo o dell'unità di comando della eBike, la eBike si disattiverà automaticamente.

La batteria eBike è dotata del sistema «Battery Management System (BMS)», che la protegge da scaricamento completo, caricamento eccessivo, surriscaldamento e cortocircuito. In caso di pericolo, la batteria eBike si disattiverà automaticamente, tramite un interruttore automatico.

Se verrà rilevato un difetto della batteria eBike, due LED dell'indicatore del livello di carica (6) lampeggeranno. In tale caso, rivolgersi ad un rivenditore di biciclette autorizzato.

Avvertenze per l'impiego ottimale della batteria eBike

La durata della batteria eBike può essere prolungata curandola adeguatamente e soprattutto conservandola alle temperature corrette.

All'aumentare dell'invecchiamento, tuttavia, anche in caso di attenta cura, la capacità della batteria eBike si ridurrà.

Una sensibile riduzione del tempo di funzionamento dopo la ricarica indica che la batteria eBike è esausta. Occorre sostituire la batteria eBike.

Ricarica della batteria eBike prima e durante la conservazione

Se si prevede di non utilizzare la batteria eBike per lunghi periodi (> 3 mesi), conservarla ad un livello d carica tra il 30% e il 60% circa (2 o 3 LED dell'indicatore del livello di carica (6) accesi).

Dopo 6 mesi, controllare il livello di carica. Se il livello di carica è inferiore al 30%, ricaricare la batteria dell'eBike tra il 30% e il 60% circa.

Controllare sull'unità di comando o sul computer di bordo il livello di carica della batteria eBike installata in modo permanente.

Avvertenza: se la batteria eBike viene conservata scarica per lunghi periodi, può danneggiarsi nonostante la ridotta autoscarica, e la capacità di carica può ridursi fortemente.

Condizioni di magazzinaggio

Avvertenza: per le batterie eBike installate in modo permanente si applicano le condizioni di magazzinaggio specificate dal produttore dell'eBike.

Laddove possibile, conservare la batteria eBike in un luogo asciutto e ben aerato. Proteggerla da umidità ed acqua. In caso di condizioni meteo sfavorevoli, sarà ad esempio consigliabile estrarre la batteria eBike dalla eBike e conservarla in un ambiente chiuso sino al prossimo utilizzo.

Non conservare la batteria eBike nei seguenti modi:

• in ambienti senza rilevatore di fumo
• in prossimità di oggetti combustibili o facilmente infiammabili
• in prossimità di fonti di calore
  – in veicoli chiusi (specialmente in estate)
• esponendola direttamente all'irradiazione solare

Per una durata ottimale della batteria eBike, conservarla a temperatura ambiente.

In linea generale, andranno evitate temperature inferiori a -10 °C, oppure superiori a 60 °C.

Accertarsi che la temperatura di magazzinaggio massima non venga superata.

In caso di magazzinaggio dell'eBike, si consiglia di non conservare la batteria montata sulla bicicletta (non vale per le batterie eBike installate in modo permanente).

Comportamento in caso di guasti

La batteria eBike non deve essere aperta, neanche a scopo di riparazione. Vi è il rischio che la batteria eBike possa prendere fuoco, per esempio a causa di un cortocircuito. Questo rischio sussiste anche in un secondo momento, se si continua a utilizzare una batteria eBike aperta una volta.

Pertanto, in caso di guasto, non far riparare la batteria eBike, ma farla sostituire dal rivenditore di biciclette di riferimento con una batteria eBike Bosch originale della generazione di sistema the smart system (il sistema intelligente).

Manutenzione ed assistenza

Manutenzione e pulizia

▶ Non immergere la batteria eBike in acqua e non pulirla con idropluitrici.

Tenere la batteria eBike pulita ed evitare qualsiasi contatto con prodotti per la cura della pelle, creme solari e repellenti per insetti. Pulirla con cautela, utilizzando un panno morbido inumidito.

Pulire occasionalmente i poli dei connettori ed ingrassarli leggermente. A tal fine, utilizzare vaselina medica o tecnica.

Se la batteria eBike non è più funzionante, rivolgersi ad un rivenditore di biciclette autorizzato.

Servizio Assistenza Clienti e Consulenza Tecnica

Per qualsiasi domanda relativa alle batterie eBike, rivolgersi ad un rivenditore di biciclette autorizzato.

▶ Annotare il nome del produttore e il codice della chiave (1). In caso di perdita della chiave, rivolgersi ad un rivenditore di biciclette autorizzato. Indicare al rivenditore il produttore ed il numero della chiave.

Per riferimenti di contatto dei rivenditori autorizzati di biciclette, consultare il sito Internet www.bosch-ebike.com.

Informazioni dettagliate in merito ai componenti dell'eBike ed alle relative funzioni sono riportate nel Bosch eBike Help Center.

Trasporto

Se si porta con sé l'eBike all'esterno dell'auto, ad es. su un portapacchi, togliere il computer di bordo e la batteria per eBike (ad eccezione delle batterie per eBike installate in modo permanente) al fine di evitare danni.

Le batterie eBike sono sottoposte ai requisiti di legge per le merci pericolose. L'utente privato potrà trasportare su strada batterie eBike integre senza essere subordinato a condizioni particolari.

Quanto al trasporto da parte di utenti commerciali o di terzi (ad es. trasporto per via aerea o spedizione), andranno rispettati particolari requisiti d'imballaggio e contrassegnatura (ad es. prescrizioni ADR). All'occorrenza, per la preparazione dell'articolo da spedire, si potrà consultare un esperto in merci pericolose.

Inviare le batterie eBike soltanto se la relativa carcassa non è danneggiata e la batteria eBike è funzionante. Per il trasporto, utilizzare l'imballaggio originale Bosch della relativa batteria eBike. Proteggere con nastro adesivo i contatti aperti e sistemare la batteria eBike in modo che non possa spostarsi all'interno dell'imballaggio. Segnalare allo spedizioniere che si tratta di merci pericolose. Andranno altresì rispettate eventuali ulteriori norme nazionali complementari.

In caso di domande relative al trasporto delle batterie eBike, rivolgersi ad un rivenditore di biciclette autorizzato. Presso il rivenditore, si potrà anche ordinare un imballaggio per il trasporto di tipo idoneo.

Smaltimento e sostanze contenute nei prodotti

Le indicazioni relative alle sostanze contenute nei prodotti sono consultabili al seguente link:

Batterie eBike, accessori ed imballaggi andranno avviati ad un riciclaggio rispettoso dell'ambiente.

Non gettare le batterie eBike nei rifiuti dome-

stici!

Prima di smaltire le batterie eBike, coprire con nastro adesivo le superfici di contatto dei poli.

È possibile conferire la batteria eBike usata o guasta a qualsiasi rivenditore specializzato, che provvederà a riciclarla in

modo rispettoso per l'ambiente. Conservare le batterie eBike guaste in un luogo sicuro all'aperto e informare il rivenditore specializzato di riferimento. Non afferrare a mani nude batterie per eBike fortemente danneggiate: l'eventuale fuoriuscita di soluzione elettrolitica può causare irritazioni alle mani.

Conformemente alla direttiva europea 2012/19/UE, le apparecchiature elettroniche non più utilizzabili e, in base alla direttiva europea 2006/66/CE, le batterie/le pile difettose o esauste, andranno raccolte separatamente ed avviate ad un riutilizzo rispettoso dell'ambiente.

Batterie al litio: attenersi alle avvertenze riportate al paragrafo "Trasporto" (vedi «Trasporto», Pagina Italiano – 7).

Le batterie eBike non più utilizzabili andranno conferite presso un rivenditore di biciclette autorizzato.

Con riserva di modifiche tecniche.
