ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BK-DM02EB SHARP

Χρησιμοποιήστε αυτό τον γρήγορο οδηγό για να ρυθμίσετε και να ξεκινήσετε να χρησιμοποιείτε το ηλεκτρικό σας ποδήλατο. Για πιο λεπτομερείς πληροφορίες σχετικά με το μοντέλο του ηλεκτρικού σας ποδηλάτου, παρακαλείσθε να ανατρέξετε στο ηλεκτρονικό εγχειρίδιο, το οποίο μπορείτε να βρείτε ακολουθώντας τον παρακάτω σύνδεσμο ή σκανάροντας το QR Code και αναζητώντας το όνομα του μοντέλου BK-DM02.

Οδηγός γρήγορης εκκίνησης

Οδηγός εγγύησης

Εγχειρίδιο φορτιστή

Χρήσιμα εργαλεία (Δεν περιλαμβάνονται)

Ανοιχτό κλειδί 15-13mm

Κλειδί Άλεν - 6mm

Κλειδί Άλεν - 5mm

1 2 8 9 12 13 14 11 7 6 12 SHARP 10 3 5 4

1. Τιμόνι
2. Βλαστός
3. Εμπρόσθιο Πιρούνι
4. Ελαστικό
5. Δισκόφρενο
6. Μανιβέλα
7. Αλυσίδα
8. Σέλα
9. Φως ουράς
10. Οι σωστοί Χειρισμοί
11. Πλαϊνό Σταντ
12. Φορτωτής
13. Οθόνη:
14. Taxutftec

Σημαντικές οδηγίες ασφάλειας

ΠΡΟΣΟΧΗ ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ ΜΗΝ ΑΝΟΙΓΕΤΕ

Διαβάστε αυτές τις οδηγίες ασφάλειας και λάβετε υπόψη τις ακόλουθες προειδοποιήσεις πριν λειτουργήσετε τη συσκευή:

Το σύμβολο του κεραυνού με το βελάκι εντός ισόπλευρου τριγώνου αποσκοπεί στην προειδοποίηση του χρήστη για την παρουσία αμόνωτης "επικίνδυνης τάσης" εντός του περιβλήματος του προϊόντος, επαρκούς μεγέθους ώστε να αποτελεί κίνδυνο ηλεκτροπληξίας.

Το θαυμαστικό εντός ισόπλευρου τριγώνου αποσκοπεί στην προειδοποίηση του χρήστη για την παρουσία σημαντικών οδηγιών λειτουργίας και συντήρησης (σέρβις) στα έντυπα που συνοδεύουν τη συσκευή.

Αυτό το σύμβολο σημαίνει ότι το προϊόν πρέπει να απορρίπτεται με φιλικό προς το περιβάλλον τρόπο και όχι μαζί με οικιακά απορρίμματα.

Τάση εναλλασσόμενου ρεύματος

Εξοπλισμός κλάσης II

Για την αποφυγή φωτιάς, έχετε πάντοτε σε απόσταση από το προϊόν αυτό κεριά ή άλλου είδους φλόγες.

ΣΗΜΑΝΤΙΚΟ: Διαβάστε προσεκτικά τις παρακάτω οδηγίες και φυλάξτε τις για μελλοντική αναφορά.

ΠΡΟΣΟΧΗ: Φορέστε προστατευτικό κράνος! Για να μειώσετε τον κίνδυνο τραυματισμού, φορέστε ένα κατάλληλο κράνος όταν οδηγείτε!

Κίνδυνος ατυχήματος και τραυματισμού

• Λανθασμένη χρήση του ηλεκτρικού ποδηλάτου λόγω ανεπαρκούς γνώσης μπορεί να προκαλέσει ατύχημα. Εξοικειωθείτε με τις λειτουργίες του ηλεκτρικού ποδηλάτου πριν την οδήγηση.
- Εξοικειωθείτε εκ των προτέρων με τον μοχλό των φρένων, εάν δεν γνωρίζετε επαρκώς τη θέση των μπροστινών και πίσω φρένων. Παρακαλούμε επίσης να προσαρμόσετε ανάλογα πριν από την οδήγηση. Παρακαλούμε επίσης να προσαρμόσετε ανάλογα πριν από την οδήγηση.

- Παρακαλώ βεβαιωθείτε ότι τα φρένα είναι σωστά ρυθμισμένα και λειτουργούν καλά.

ΠΡΟΣΟΧΗ: Ο εξοπλισμός μπορεί να μην είναι πλήρως σφιχτός, συμπεριλαμβανομένων αλλά όχι περιορισμένων σε βίδες, μέτρια, τον μπροστινό άξονα τροχού, τον πίσω τροχό, τα μηχανισμούς τιμονιού (τιμόνι, βλαστός), το σύστημα φρένων, το σύστημα οδήγησης, τα πεντάλ, κλπ. Για να μειώσετε τον κίνδυνο τραυματισμού, βεβαιθείτε ότι όλο το υλικό του ποδηλάτου είναι καλά και σωστά κλειδωμένο στη θέση του και ότι δεν υπάρχει απώλεια εξοπλισμού, θραύση ή άλλου είδους ζημιά.

ΠΡΟΣΟΧΗ: Αυτό το ποδήλατο προορίζεται για ενήλικες. Τα παιδιά μπορούν να το χρησιμοποιήσουν μόνο υπό την επίβλεψη ενηλίκων.

Για να μειώσετε τον κίνδυνο ατυχήματος και τραυματισμού, βεβαιθείτε ότι το ποδήλατο και οποιαδήποτε από τις δομές του δεν είναι εντός του

επιτεύγματος των παιδιών κάτω των 3 ετών.

ΠΡΟΣΟΧΗ: Μπορεί να προκληθεί ζημιά στα εξαρτήματα λόγω ακατάλληλης χρήσης του ποδηλάτου.

Κίνδυνος ατυχήματος και τραυματισμού!

• Μην περνάτε πάνω από ράμπες ή σωρούς με το ποδήλατο.
• Μην οδηγείτε αυτό το ποδήλατο σε διασχίσεις χώρας.
• Μην οδηγείτε το ποδήλατο πάνω από σκάλες, βράχους ή άλλα σκαλοπάτια με ύψος μεγαλύτερο από 15 εκατοστά.

Οι ακατάλληλες προσθήκες ή τροποποιήσεις στο ποδήλατο και τα λανθασμένα αξεσουάρ μπορούν να προκαλέσουν δυσλειτουργία στο ποδήλατο.

Για να μειώσετε τον κίνδυνο ατυχήματος και τραυματισμού, μην προσθέτετε επιπλέον αξεσουάρ που δεν έχουν αγοραστεί από τον πωλητή ή χωρίς να έχετε λάβει άδεια από τον πωλητή, συμπεριλαμβανομένων αλλά όχι περιορισμένων σε καθίσματα ασφαλείας για παιδιά, τρέιλερ κ.λπ.

ΠΡΟΣΟΧΗ: Μην οδηγείτε το ποδήλατο με επικίνδυνο τρόπο.

Για να μειώσετε τον κίνδυνο ατυχήματος και τραυματισμού, οδηγήστε το ποδήλατο μόνο με τον σωστό τρόπο. Βεβαιθείτε ότι μπορείτε να ελέγξετε το ποδήλατο και μην προσπαθείτε επικίνδυνες ενέργειες, συμπεριλαμβανομένων αλλά όχι περιορισμένων στην οδήγηση χωρίς χέρια, αλματών και wheelies.

ΚΙΝΔΥΝΟΣ: Η έλλειψη συντήρησης του ποδηλάτου παρουσιάζει κίνδυνο ατυχήματος και τραυματισμού

Ελέγξτε το ποδήλατο πριν από κάθε βόλτα, συμπεριλαμβανομένων αλλά όχι περιορισμένων στη λειτουργία των φρένων, τη φθορά και την πίεση των ελαστικών, την κατάσταση των βιδών και των ξηρών καρπών, το τιμόνι και την τάση των ακτίνων.

Εάν ακούσετε οποιοδήποτε ασυνήθιστο θόρυβο κατά τη διάρκεια της οδήγησης, σταματήστε αμέσως και ελέγξτε ολόκληρο το ποδήλατο.

ΠΡΟΣΟΧΗ: Βεβαιωθείτε ότι συμμορφώνεστε πλήρως με τον τοπικό νόμο. Κίνδυνος προστίμων και κατάσχεσης!

Πριν οδηγήσετε το ποδήλατο, βεβαιωθείτε ότι το ποδήλατο συμμορφώνεται με τα πρότυπα του τοπικού σας νόμου.

Οι ανακλαστήρες δεν αποτελούν υποκατάστατο των απαιτούμενων φώτων. Η οδήγηση στην αυγή, το σούρουπο, τη νύχτα ή σε άλλες περιόδους χαμηλής ορατότητας χωρίς ένα κατάλληλο σύστημα φωτισμού ποδηλάτου και χωρίς ανακλαστήρες είναι επικίνδυνο και μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο.

Εάν το ποδήλατό σας δεν ταιριάζει σωστά, μπορεί να χάσετε τον έλεγχο και να πέσετε.

Οι βίδες που είναι πολύ σφιχτές μπορούν να τεντώνονται και να παραμορφώνονται.

Μην εκθέτετε την μπαταρία σας σε υψηλές θερμοκρασίες. Η οδήγηση με λανθασμένα ρυθμισμένα φρένα ή φθαρμένα τακάκια φρένων είναι επικίνδυνη και μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο.

Μην φουσκώνετε το ελαστικό πέρα από τη μέγιστη πίεση που αναγράφεται στο πλευρικό τοίχωμα του ελαστικού ή στη ζάντα. Αν η μέγιστη πίεση για τη ζάντα είναι χαμηλότερη από τη μέγιστη πίεση του ελαστικού, χρησιμοποιήστε πάντα τη χαμηλότερη τιμή. Η υπέρβαση της συνιστώμενης μέγιστης πίεσης μπορεί να προκαλέσει σκασίματα στο ελαστικό ή να καταστρέψει τη ζάντα, γεγονός που θα μπορούσε να προκαλέσει ζημίες στο ποδήλατο και τραυματισμούς στον αναβάτη και στους παρατηρητές. Ο καλύτερος και ασφαλέστερος τρόπος είναι να φουσκώσετε το ελαστικό του ποδηλάτου με τη σωστή πίεση χρησιμοποιώντας ένα ποδηλατικό αντλία που διαθέτει ενσωματωμένο μανόμετρο.

Η υπέρμετρη ή απότομη χρήσης των φρένων μπορεί να κλειδώσει έναν τροχό, προκαλώντας απώλεια ελέγχου και πτώση. Η απότομη ή υπερβολική εφαρμογή του μπροστινού φρένου μπορεί να σηκώσει τον αναβάτη από το τιμόνι, οδηγώντας σε σοβαρό τραυματισμό ή θάνατο.

Σταματήστε αμέσως τη διαδικασία φόρτισης αν παρατηρήσετε παράξενη μυρωδιά ή καπνό.

• H SHARP δεν είναι υπεύθυνη για τραμματισμούς/θάνατο που προκαλείται από ακατάλληλη χρήση.

• H Sharp dev είναι υπεύθυνη αν dev συμμορφώνεστε με τους τοπικούς κανονισμούς και περιορισμούς.

• Η εγγύηση δεν καλύπτει ζημιές που προκαλούνται από ακατάλληλη χρήση της συσκευής, ειδικά σε περίπτωση χρήσης για μη οικιακούς σκοπούς και τροποποιήσεις και / ή προσαρμογές που είναι απαραίτητες για χώρες ή περιοχές, για τις οποίες δεν σχεδιάστηκε αρχικά.

• Πάντα τηρείτε τους τοπικούς κανόνες κυκλοφορίας και τους εθνικούς νόμους και κανονισμούς κατά τη χρήση του ηλεκτρικού σας ποδηλάτου.
• Πάντα να τηρείτε τα τοπικά όρια ταχύτητας. ΜΗΝ υπερβαίνετε το όριο ταχύτητας για το ηλεκτρικό σας ποδήλατο.
  • Φοράτε πάντοτε εξοπλισμό προστασίας κατά τη χρήση.
• Φοράτε πάντα κράνος ασφαλείας όταν οδηγείτε το ηλεκτρικό σας ποδήλατο.
• Οδηγείτε πάντοτε κρατώντας το τιμόνι και με τα δύο χέρια, ποτέ μην οδηγείτε μόνο με το ένα χέρι.
• Μην οδηγείτε υπό κακές καιρικές συνθήκες.
• Μην χρησιμοποιείτε αυτό το ηλεκτροκίνητο ποδήλατο για να εκτελέσετε κόλπα ή επικίνδυνες μανούβρες. Είναι ένα ποδήλατο σχεδιασμένο για οικιακή χρήση.
• Μη μεταφέρετε άτομα ή αντικείμενα όπως σακούλες.
• Οδηγείτε αργά σε πολυσύχναστα μέρη.
• Διασφαλίστε πως όλες οι βίδες και τα δεσίματα είναι σφιχτά και φυσιολογικά πριν από τη χρήση.
• Βεβαιωθείτε ότι ο αναδιπλούμενος άξονας εισέρχεται στην υποδοχή όταν αναδιπλώνετε το ηλεκτρικό ποδήλατο.
• Μην οδηγείτε σε ανώμαλο δρόμο, σε νερό, ή σε πάγο.
• Μην κάνετε ελιγμούς σε συνθήκες κίνησης και μην μετακινείστε με τρόπο απρόβλεπτο για τα άλλα άτομα.
• Μην οδηγείτε το ηλεκτρικό ποδήλατο εάν βρίσκεστε εκτός των ορίων ηλικίας της χώρας.
• Μην οδηγείτε το ηλεκτρικό ποδήλατο πάνω από το νόμιμο όριο ταχύτητας για ηλεκτρικά ποδήλατα στη χώρα σας.
• Μην χρησιμοποιείτε το ηλεκτρικό ποδήλατο εάν είναι κατεστραμμένο.
• Μην χρησιμοποιείτε το ηλεκτρικό ποδήλατο εάν η μπαταρία εκπέμπει περίεργη μυρωδιά και/ή θερμαίνεται.
  • Μην χρησιμοποιείτε το ηλεκτρικό ποδήλατο εάν διαρρέει υγρό από αυτό, αποφύγετε την επαφή και τοποθετήστε το εκτός της εμβέλειας των παιδιών.
• Πριν από τη χρήση, βεβαιωθείτε ότι το ηλεκτρικό ποδήλατο δεν είναι ζημιογόνο. Μην οδηγείτε αν υπάρχει κάποια ζημιά.
• Βεβαιωθείτε ότι έχετε διαβάσει όλο αυτό το Εγχειρίδιο Χρήσης πριν χρησιμοποιήσετε το ηλεκτρικό ποδήλατο.
• Μάθετε πώς να οδηγείτε το ηλεκτρικό σας ποδήλατο πριν το χρησιμοποιήσετε σε δημόσιο χώρο.
• Autó to ηλεκτρικό ποδήλατο μπορεί να αναγνωριστεί από το μοντέλο και τον σειριακό αριθμό που βρίσκονται στην πινακίδα αξιολόγησης.
• Η προώθηση επιτυγχάνεται μέσω ηλεκτροκινητήρα που βρίσκεται στον κινητήριο τροχό.
• Μόνο ένα άτομο μπορεί να οδηγεί το ηλεκτρικό ποδήλατο.
• Μην τροποποιείτε αυτό το ηλεκτρικό ποδήλατο με κανέναν τρόπο.
• Μη χρησιμοποιείτε οποιαδήποτε εξαρτήματα ή αξεσουάρ εκτός και αν συστήνονται ή εγκρίνονται από τη SHARP.
• Οδηγείτε το ηλεκτρικό ποδήλατο σε επίπεδες επιφάνειες. Μην υπερβαίνετε την καθορισμένη κλίση.
• Η υπερβολική χρήση θα μειώσει τη διάρκεια ζωής αυτού του ηλεκτρικού ποδηλάτου.
• Προσοχή, τα φρένα και τα σχετικά εξαρτήματα μπορεί να θερμανθούν κατά τη χρήση. Μην τα αγγίζετε μετά τη χρήση.

Προειδοποιήσεις μπαταρίας και φορτιστή

• Μην ενεργοποιείτε το ηλεκτρικό ποδήλατο κατά τη διάρκεια της φόρτισης.
• Αφού φορτιστεί πλήρως η μπαταρία, αποσυνδέστε το καλώδιο φόρτισης.
• Η ένδειξη μπαταρίας στην οθόνη εμφανίζει την υπόλοιπη διάρκεια της μπαταρίας.

• Όταν η μπαταρία είναι χαμηλή, μπορεί να οδηγήσει σε αποδυναμωμένη ηλεκτρική βοήθεια. Συνιστάται να ξεκινήσετε τη φόρτιση στο 20-40% της φόρτισης.
  • Φορτίζετε την μπαταρία μετά από κάθε χρήση.

• Εάν το ηλεκτρικό ποδήλατο δεν χρησιμοποιηθεί για μεγάλο χρονικό διάστημα, φορτίστε το τουλάχιστον μία φορά το μήνα. Σημειώστε ότι αν η μπαταρία δεν φορτιστεί για μεγάλο χρονικό διάστημα, θα εισέλθει σε κατάσταση αυτοπροστασίας και δεν θα φορτίζει. Σε αυτή την περίπτωση, παρακαλώ επικοινωνήστε με τον έμπορο σας.

• Κατά τη φόρτιση, συνδέστε τον φορτιστή στη θύρα φόρτισης πριν τον συνδέστε στην πρίζα στον τοίχο.
• Κατά τη φόρτιση, η ενδεικτική λυχνία του φορτιστή είναι κόκκινη. Αυτό σημαίνει πως η φόρτιση εξελίσσεται κανονικά. Όταν η ενδεικτική λυχνία γίνει πράσινη, η φόρτιση έχει ολοκληρωθεί.
• Χρησιμοποιείτε μόνο τον αυθεντικό φορτιστή για να φορτίζετε την μπαταρία.
• Ο φορτιστής έχει λειτουργία προστασίας από υπερφόρτωση, εάν το ηλεκτρικό ποδήλατο είναι φορτισμένο κατά 100%, ο φορτιστής θα σταματήσει αυτόματα τη φόρτιση.
• Απορρίψτε τις μπαταρίες και τα ηλεκτρικά ποδήλατα σύμφωνα με τους ισχύοντες κανονισμούς στη χώρα σας.

Μπαταρίες

• Μην εκθέτετε τις μπαταρίες σε υψηλές θερμοκρασίες και μην τις τοποθετείτε σε θέσεις όπου η θερμοκρασία μπορεί να αυξηθεί γρήγορα, π.χ. κοντά σε φωτιά ή σε άμεσο ηλιακό φως.
- Μην εκθέτετε τις μπαταρίες σε υπερβολική ακτινοβολία θερμότητας, μην τις πετάτε στη φωτιά, μην τις αποσυναρμολογείτε και μηνΜην προσπαθείτε να φορτίσετε μη επαναφορτιζόμενες μπαταρίες. θα μπορούσαν να διαρρέουν ή να εκραγούν.
- Η απόρριψη μπαταρίας σε φωτιά ή η μηχανική σύνθλιψη ή κοπή μπαταρίας μπορεί να οδηγήσουν σε έκρηξη.
- Η διατήρηση μπαταρίας σε περιβάλλον με εξαιρετικά υψηλή θερμοκρασία περιβάλλοντος μπορεί να έχει ως αποτέλεσμα έκρηξη ή τη διαρροή εύφλεκτου υγρού ή αερίου.
- Μπαταρία που υπόκειται σε εξαιρετικά χαμηλή ατμοσφαιρική πίεση μπορεί να έχει ως αποτέλεσμα έκρηξη ή τη διαρροή εύφλεκτου.
- ΠΡΟΣΟΧΗ:Κίνδυνος έκρηξης ή ζημιάς στον εξοπλισμό, εάν χρησιμοποιηθούν λάθος τύποι μπαταριών.
- Ποτέ μη χρησιμοποιείτε διαφορετικές μπαταρίες μαζί ή αναμιγνύετε μαζί νέες και παλιές μπαταρίες.
- Μη χρησιμοποιείτε μπαταρίες πέραν εκείνων που προσδιορίζονται.

Απόρριψη του εξοπλισμού και των μπαταριών

• Μην διαθέτετε αυτό το προϊόν ή τις μπαταρίες του ως αταξινόμητα αστικά απορρίμματα. Επιστρέψτε το σε ένα προκαθορισμένο σημείο συλλογής για την ανακύκλωση ΖΕΕΣ σύμφωνα με την τοπική νομοθεσία. Κάνοντας έτσι, θα βοηθήσετε στη διατήρηση των πόρων και την προστασία του περιβάλλοντος.
• Οι περισσότερες χώρες της ΕΕ ρυθμίζουν την απόρριψη των μπαταριών βάσει νόμου. Το σύμβολο ανακύκλωσης εμφανίζεται στις ηλεκτρικές συσκευές, στη συσκευασία και στις μπαταρίες για υπενθύμιση δισης να τις διαθέτουν σωστά. Οι χρήστες απαιτείται να χρησιμοποιούν τις υφιστάμενες μονάδες επιστροφής χρησιμοποιημένου
  εξοπλισμού και μπαταριών. Επικοινωνήστε με τον λιανοπωλητή σας ή τις τοπικές αρχές για περισσότερες πληροφορίες.
• Η μπαταρία και ο φορτιστής περιέχουν επικίνδυνα υλικά. Κρατάτε πάντα τη μπαταρία και το φορτιστή μακριά από παιδιά, ζώα ή άτομα που δεν είναι ικανά να κατανοήσουν τους πίθανούς κινδύνους.

Δήλωση CE:

• Με το παρόν, η Sharp Consumer Electronics Poland sp. z o.o. δηλώνει πως αυτός ο εξοπλισμός συμμορφώνεται με τις ουσιαστικές απαιτήσεις και άλλες σχετικές διατάξεις της Οδηγίας Radioεξοπλισμού 2014/53/ΕΕ.
• Το πλήρες κείμενο της δήλωσης συμμόρφωσης της ΕΕ είναι διαθέσιμο ακολουθώντας τον σύνδεσμοwww.sharpconsumer.com και στη συνέχεια εισέρχεστε στην ενότητα λήψης του μοντέλου σας και επιλέγετε "Δηλώσεις CE".

Τι περιέχεται στο κουτί:

Εξαρτήματα Ε-Bike

• 1 × Γρήγορος οδηγός έναρξης
• 1 × Káρτα Εγγύησης
• 1 × Εγχειρίδιο φορτιστή
• 1 × Φορτιστής
• 2 × Πεντάλ

Κουτί Αξεσουάρ

(Avatpέξτε στο 1στη σελίδα 1)

Εξαρτήματα Ποδηλάτου

(Ανατρέξτε στο 2στη σελίδα 1)

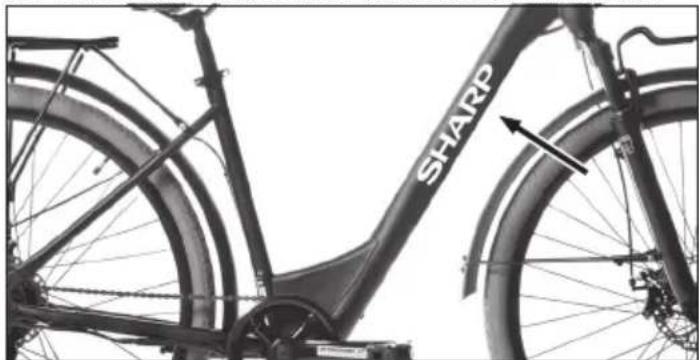

Αριθμός Πλαισίου Ποδηλάτου

Ο αριθμός πλαισίου του ποδηλάτου βρίσκεται χαραγμένος στον σωλήνα, όπως φαίνεται στην εικόνα. Είναι ο μοναδικός αναγνωριστικός αριθμός για το ηλεκτρικό σας ποδήλατο. Όταν το ποδήλατο σας κλαπεί, είναι ο αύξων αριθμός που σας δίνει τις περισσότερες πιθανότητες να το ανακτήσετε. Θα ήταν καλή ιδέα να τον γράψετε κάπου ή να τον τραβήξετε φωτογραφία.

Συναρμολόγηση του ηλεκτρικού ποδηλάτου

Το ποδήλατο έρχεται συναρμολογημένο με γύρισμα του τιμονιού. Γυρίστε το τιμόνι ανατρέχοντας στην ειδική παράγραφο. Τα πεντάλ πρέπει να συναρμολογηθούν.

Ανατρέξτε στην ειδική παράγραφο. Αφαιρέστε τις προστασίες και τοποθετήσε το ωωτά για να μπορέσετε να χρησιμοποιήσετε το ποδήλατο. Για να το αφαιρέσετε και να το επανατοποθετήσετε, ανατρέξτε στην ειδική παράγραφο.

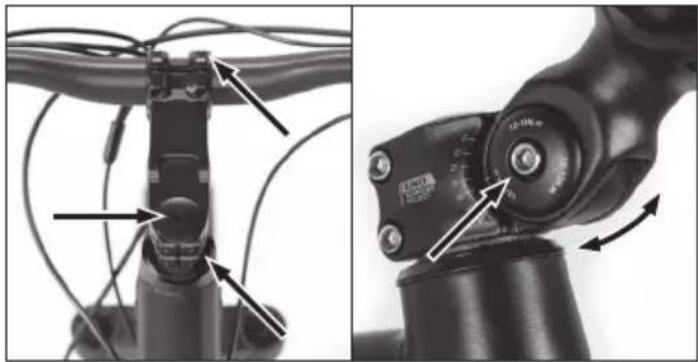

BHMA 1: Εγκαταστήστε και ρυθμίστε το τιμόνι

a. Γυρίστε το τιμόνι κάθετα προς το ποδήλατο. Αν είναι απαραίτητο, μπορείτε να προσαρμόσετε τη γωνία του τιμονιού. Χρησιμοποιήστε ένα κλειδί Allen για να χαλαρώσετε τις βίδες και να προσαρμόσετε το τιμόνι και στη συνέχεια να τις σφίξετε ξανά.
b. Χρησιμοποιήστε ένα κλειδί Allen για να χαλαρώσετε τη βίδα ρύθμισης γωνίας στο κάτω μέρος του στελέχους. Προσαρμόστε το στέλεχος σε κατάλληλη γωνία και σφίξτε ξανά τη βίδα.

ΠΡΟΣΟΧΗ: Βεβαιωθείτε ότι έχετε ασφαλίσει προσεκτικά τις κλειδαριές πριν οδηγήσετε το ποδήλατο.

BHMA 2: Εγκαταστήστε τα πεντάλ

Χρησιμοποιήστε το κλειδί 15 mm για να τοποθετήσετε τα πεντάλ, όπως φαίνεται στην εικόνα.

L R

ΣΗΜΕΙΩΣΕΙΣ:

Το σπείρωμα των πετάλων πρέπει να λιπανθεί πριν από τη συναρμολόγηση. Ελέγξτε το τελικό καπάκι σε κάθε πεντάλ για να αναγνωρίσετε το αριστερό πεντάλ και το δεξί πεντάλ. Παρακαλώ σημειώστε ότι το δεξί πεντάλ θα σφίγγεται δεξιόστροφα, ενώ το αριστερό πεντάλ θα σφίγγεται αριστερόστροφα. Βεβαιωθείτε ότι η ροπή είναι 35 N·m.

BHMA 3: Ρύθμιση ύψους του ποδηλάτου και σφίξιμο

Ρυθμίστε το σαμάρι

Η σωστή ρύθμιση του καθίσματος είναι σημαντική για τη θέση του σώματος κατά την οδήγηση και επιτρέπει την καλύτερη απόδοση με λιγότερο άγχος στις αρθρώσεις.

Πριν από τη χρήση, οδηγήστε το ποδήλατο και προσαρμόστε το ύψος και τη γωνία του σαμαριού.

'Υψος

Το ύψος του σαμαριού πρέπει να ρυθμίζεται ανάλογα με το μήκος των ποδιών. Το ύψος είναι σωστό αν, ενώ κάθεστε, μπορείτε να φτάσετε το πετάλι στη χαμηλότερη θέση με τη φτέρνα. Το πόδι πρέπει να είναι εντελώς ίσιο. Ρυθμίστε το ύψος σύμφωνα με αυτές τις ενδείξεις.

Ανοίξτε τον μοχλό κλεισίματος και ρυθμίστε το ύψος του σαμαριού, μετά την ολοκλήρωση της ρύθμισης, σφίξτε τη βίδα ή το κλιπ που κλειδώνει τη στήριξη.

1 2 3

ΣΗΜΕΙΩΣΕΙΣ:

Κατά τη ρύθμιση του ύψους, σε κάθε περίπτωση, ακολουθήστε τη ΣΤΑΜΠΑ STOP στο κάθισμα.

Ο γρόθος πρέπει πάντα να εισάγεται στον σωλήνα του πλαισίου.

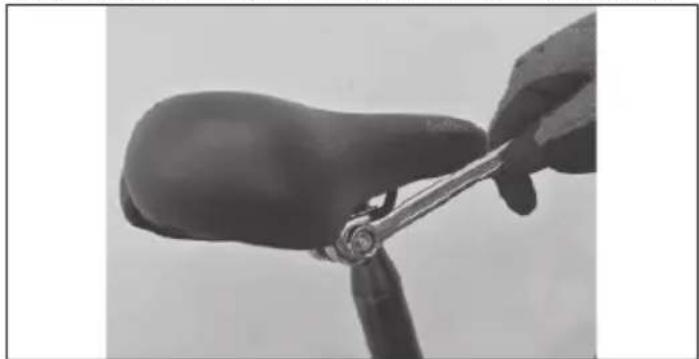

Γωνια

Σε περίπτωση που θέλετε να διατηρήσετε το κάθισμα όχι εντελώς οριζόντιο αλλά με το "μύτη" ελαφρώς σηκωμένο, πρέπει να χαλαρώσετε το κλείδωμα που βρίσκεται κάτω από το κάθισμα και να ρυθμίσετε τη γωνία. Σφίξτε ξανά το κλείδωμα για να μην μετακινηθεί το κάθισμα.

Αλλαγές στη θέση του καθίσματος, ακόμα και μικρές, μπορούν να επηρεάσουν την άνεση κατά την οδήγηση. Συνιστάται, κάθε φορά που θέλετε να κάνετε μια ρύθμιση, να κάνετε μόνο μία αλλαγή τη φορά και σταδιακά μέχρι να βρείτε την πιο άνετη και σωστή θέση.

Στο κάθισμα υπάρχει το γρόθος με το όριο στάσης. Βεβαιωθείτε ότι οι βίδες κλήσεως που ρυθμίζουν τη θέση του σαμαριού είναι καλά ασφαλισμένες.

Πώς να χρησιμοποιήσετε το ηλεκτρικό ποδήλατο

Φορτίστε πλήρως την μπαταρία πριν την πρώτη χρήση.

Ελέγχετε τακτικά την πίεση των ελαστικών για τη βέλτιστη απόδοση.

Πώς να φορτίσετε

a. Ανοίξτε το λαστιχένιο καπάκι και συνδέστε τον φορτιστή στη θύρα φόρτισης του ηλεκτρικού ποδηλάτου. Βεβαιωθείτε ότι η θύρα του φορτιστή είναι στην κατεύθυνση που δίνεται.
b. Συνδέστε τον φορτιστή στην πρίζα του τοίχου.
c. Όταν συνδεθεί στον φορτιστή μπαταρίας, η μπαταρία θα αρχίσει να φορτίζεται και ο δείκτης φόρτισης στον φορτιστή θα γίνει κόκκινος.
d. Όταν ολοκληρωθεί η φόρτιση, ο δείκτης φόρτισης θα γίνει πράσινος. Αφαιρέστε τον φορτιστή όταν ολοκληρωθεί η φόρτιση.
e. Κλείστε το καπάκι από λάστιχο μετά τη φόρτιση.

δείκτης φόρτιοης

Η υποβοηθούμενη πεδήλαση

Αυτό το ηλεκτρικό ποδήλατο είναι εξοπλισμένο με ένα "σύστημα υποβοηθούμενης ποδηλάτησης", το οποίο αποτελείται από έναν κινητήρα, μια μπαταρία και έναν αισθητήρα ταχύτητας.

Είναι σημαντικό να γνωρίζετε ότι όταν το σύστημα είναι ενεργό, ο κινητήρας αναλαμβάνει να παρέχει ενέργεια μόνο όσο κάνετε ποδήλατο.

'Οταν σταματήσετε το ποδήλατο, ο κινητήρας απενεργοποιείται και η ηλεκτρική υποβοήθηση για το ποδήλατο εξαφανίζεται.

Σε όλα τα ποδήλατα με υποβοήθηση ποδιών, ο κινητήρας απενεργοποιείται και η ηλεκτρική υποβοήθηση διακόπτεται όταν φτάσει στην μέγιστη ταχύτητα που επιτρέπεται για ηλεκτρικά ποδήλατα των 25 km/h.

Όταν η ταχύτητα πέσει κάτω από αυτή την τιμή, η ηλεκτρική υποβοήθηση αρχίζει να ξεκινάει ξανά μέχρι να σταματήσετε το ποδήλατο.

Ενεργοποιήστε το ηλεκτρικό ποδήλατο παρατεταμένα πατώντας το κουμπί στην οθόνη για να ενεργοποιηθεί.

Λειτουργίες οθόνης:

1 2 3 3 4 5 + - E F 1 2 3

1. Το κουμπί ισχύος "ON/OFF" – Ενεργοποιεί και απενεργοποιεί το ποδήλατο

2. Ta LEDs "F-E" – Υποδεικνύουν την άμεση χωρητικότητα της μπαταρίας.

3. Το κουμπί "+/-" – Επιλέγει την υποβοήθηση πεδαλιών

Επίπεδο 1

Επίπεδο 2

Επίπεδο 3

Επίπεδο 4

Επίπεδο 5

Το σύστημα υποβοήθησης πεδαλιών είναι ενεργό πατώντας το κουμπί "ON/OFF". Το επίπεδο υποβοήθησης ρυθμίζεται στο "1", το χαμηλότερο.

Για να το αλλάξετε: ξεκινήστε το πεντάλ και σταθεροποιήστε την ταχύτητά σας. πατήστε τα κουμπιά "+ / - " για να επιλέξετε την απαιτούμενη βοήθεια.

Λειτουργία βοήθειας βάδισης:

Πατώντας και κρατώντας το κουμπί “-”για 3 δευτερόλεπτα ενεργοποιείται η λειτουργία βοήθειας βάδισης.

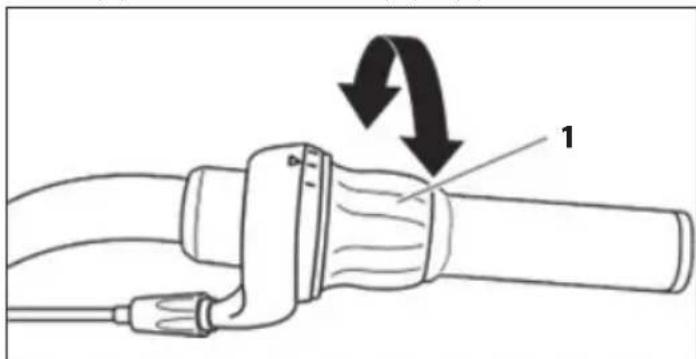

Αλλαγή ταχυτήτων

Χρησιμοποιήστε το περιστρεφόμενο κράτημα στη δεξιά πλευρά του τιμονιού για να λειτουργήσετε τον πίσω εκτροχιαστή. Είναι λογικό να μπορείς να αλλάξεις ταχύτητες και η ένδειξη αλλαγής ταχυτήτων φαίνεται δίπλα στο περιστρεφόμενο κράτημα.

Για να χειριστείτε τον εκτροχιαστή με μια περιστρεφόμενη κράτηση, ακολουθήστε τα επόμενα βήματα: όπως ακολουθεί:

a. Πατήστε τα πεντάλ μπροστά.
b. Γυρίστε το δακτύλιο (1) με χειροκίνηση δεξιόστροφα για να μεταβείτε σε μικρότερο γρανάζι, όπου η προσπάθεια ποδηλασίας θα είναι μεγαλύτερη.
c. Γυρίστε το δαχτυλίδι αλλαγής ταχυτήτων με το χέρι αντίθετα προς τις δείκτες του ρολογιού για να μετακινηθείτε σε ένα μεγαλύτερο γρανάζι, όπου η προσπάθεια πέταλου θα είναι μικρότερη.

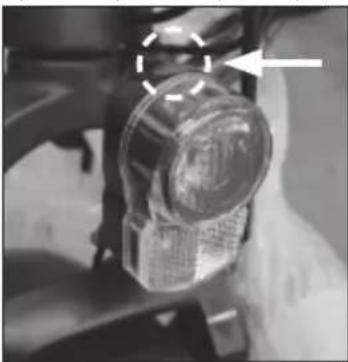

Ο φωτισμός είναι ένα από τα βασικά στοιχεία της ασφάλειας χρήστη ποδηλάτου και πρέπει να εγκατασταθεί. Αν σκοπεύετε να οδηγείτε σε συνθήκες χαμηλής ορατότητας, βεβαιωθείτε ότι ο φωτισμός λειτουργεί σωστά.

Το ποδήλατο είναι εξοπλισμένο με μπροστινά και πίσω φώτα που τροφοδοτούνται από μπαταρίες AAA.

Για να τα ενεργοποιήσετε, πατήστε το κουμπί στο φως.

Οι μπαταρίες θεωρούνται να είναι επικίνδυνο προϊόν και μετά τη χρήση πρέπει να απορρίπτονται σε δοχείο που προορίζεται για αυτές.

Συντήρηση μπαταρίας και φορτιστή

ΜΠΑΤΑΡΙΑ ΛΙΘΙΟΥ

Στο τέλος κάθε χρήσης του ποδηλάτου ή αν η μπαταρία είναι άδεια, επαναφορτίστε την μπαταρία.

Μετά από παρατεταμένη χρήση, η χωρητικότητα της μπαταρίας θα μειώνεται αργά.

Η μέση διάρκεια ζωής της μπαταρίας εξαρτάται από την προσωπική χρήση και τις συνθήκες αποθήκευσης. Ακόμα και με σωστή συντήρηση, οι επαναφορτιζόμενες μπαταρίες δεν είναι αιώνιες. Κατά μέσο όρο, μια μπαταρία λιθίου παραμένει ενεργή για περίπου 500 κύκλους φόρτισης. Πρέπει να ληφθεί υπόψη, ωστόσο, ότι με κάθε επαναφόρτιση η "χωρητικότητα" της μπαταρίας μειώνεται αναλογικά. Ακόμα και οι μερικές επαναφορτίσεις (όπως επαναφόρτιση 1 ώρας) πρέπει να θεωρούνται, για τον αριθμό των δυνατών κύκλων, ως πλήρης επαναφόρτιση. Περιοδικά αποφορτίστε πλήρως την μπαταρία και επαναφορτίστε την.

Αν το ποδήλατο δεν χρησιμοποιηθεί για μεγάλο χρονικό διάστημα, κρατήστε την μπαταρία επαναφορτισμένη τουλάχιστον μία φορά κάθε δύο μήνες, αφήνοντάς την να φορτίζει για περίπου 4 ώρες. Σε αυτή την περίπτωση, μην δώσετε προσοχή στα φωτάκια του φορτιστή.

Όταν η μπαταρία αποφορτιστεί πλήρως πρέπει να επαναφορτιστεί αμέσως. Μην αφήνετε την μπαταρία αποφορτισμένη αχρησιμοποίητη αλλά αμέσως προχωρήστε σε κύκλο επαναφόρτισης. Σε αυτή την περίπτωση, παρέχετε έναν μεγαλύτερο κύκλο φόρτισης, περίπου 6 ωρών, για να επιτρέψετε την πλήρη ενεργοποίηση της μπαταρίας.

Συνιστάται να χρησιμοποιείτε το ποδήλατο μία ή δύο φορές το χρόνο μέχρι να αποφορτιστεί πλήρως η μπαταρία. Στη συνέχεια επαναφορτίστε το πλήρως. Αυτή η διαδικασία έχει ευεργετική επίδραση στη διάρκεια ζωής της μπαταρίας.

Χωρητικότητα μπαταρίας στην οθόνη

Όταν ενεργοποιήσετε τον κινητήρα του ποδηλάτου και ξεκινήσετε να πραγματοποιείτε πετάλι, το εικονίδιο της μπαταρίας στην οθόνη δείχνει τη στιγμιαία φόρτιση που μετράται και όχι τη διαθεσιμότητα πραγματικής φόρτισης.

Σε περίπτωση ανηφορικών διαδρομών, όταν ο κινητήρας καταπονείται περισσότερο, ο δείκτης μπορεί να δείξει μειωμένη υπολειπόμενη φόρτιση (ο αριθμός των LED που ανάβουν στην οθόνη μειώνεται). Όταν ο κινητήρας σταματήσει, σε περίπτωση διακοπής ή προώθησης με αδράνεια (για παράδειγμα κατηφόρα) ο δείκτης μπορεί να δείξει μεγαλύτερη διαθέσιμη φόρτιση (σε απουσία φορτίου στον κινητήρα η τάση της μπαταρίας αυξάνεται).

Η καλύτερη στιγμή, επομένως, για να επιτευχθεί το ποσό της υπολειπόμενης φόρτισης είναι όταν φτάνετε σε μία σταθερή ταχύτητα και σε επίπεδη και ευθεία διαδρομή μετά τη σταθεροποίηση της εργασίας της μπαταρίας.

Φόρτιση μπαταρίας

Επαναφορτίστε την μπαταρία χωρίς να την αφαιρέσετε από το πλαίσιο. Στο τέλος της κάθε χρήσης του ποδηλάτου, θεωρούμε ότι έχει νόημα να επαναφορτίζετε πάντα την μπαταρία. Η διατήρηση της μπαταρίας σε φορτισμένη κατάσταση επεκτείνει τη ζωή της.

Είναι υποχρεωτικό να χρησιμοποιείτε τον παρεχόμενο φορτιστή μπαταρίας και να ακολουθείτε τις οδηγίες πάνω σε αυτόν. Μη χρησιμοποιείτε φορτιστές μπαταρίας που δεν έχουν εγκριθεί από την SHARP. Μπορεί να βλάψουν την μπαταρία και να περιορίσουν τη διάρκεια ζωής της. Με τη χρήση προσωπικών αξεσουάρ, μη παρεχόμενων με το ποδήλατο, η νόμιμη εγγύηση θα ακυρωθεί αυτόματα.

Πριν φορτίσετε την μπαταρία, διαβάστε προσεκτικά τις παρακάτω οδηγίες και ακολουθήστε τις κατά τη διάρκεια της διαδικασίας.

• Χρησιμοποιήστε μόνο τον παρεχόμενο φορτιστή μπαταρίας.
• Κρατήστε μακριά από παιδιά και κατοικίδια και το φορτιστή και την μπαταρία
• Η διαδικασία φόρτισης πρέπει να εκτελείται σε ευρύχωρο, δροσερό και ξηρό μέρος·μακριά από άμεσες πηγές θερμότητας και υγρασία.
• Εάν η διαδικασία φόρτισης λαμβάνει χώρα με την μπαταρία τοποθετημένη στο ποδήλατο, βεβαιωθείτε ότι είναι σταθερό στο σταντ και απενεργοποιημένο.
• Είναι φυσιολογικό ο φορτιστής μπαταρίας να θερμαίνεται κατά τη διάρκεια της φόρτισης.
• Μην καλύπτετε τον φορτιστή μπαταρίας.
• Κρατήστε τους συνδέσμους πάντα καθαρούς και στεγνούς.
• Μην βρέχετε τον φορτιστή μπαταρίας.
• Μην χρησιμοποιείτε τον φορτιστή μπαταρίας και/ή την μπαταρία εάν είναι κατεστραμμένοι.
• Πάντα συνδέστε πρώτα τον φορτιστή μπαταρίας στην μπαταρία και στη συνέχεια στην πρίζα.
• Μην πραγματοποιείτε τη διαδικασία φόρτισης σε άμεσο ηλιακό φως.
• Μην χρησιμοποιείτε τον φορτιστή μπαταρίας για άλλους σκοπούς ή για άλλες συσκευές.
• Οι πτώσεις τάσης κατά τη διάρκεια των κύκλων φόρτισης μπορεί να βλάψουν την μπαταρία.
• Οι διακυμάνσεις τάσης κατά τη διάρκεια των κύκλων φόρτισης θα μπορούσαν να βλάψουν την μπαταρία.

Μην αφήνετε την μπαταρία συνδεδεμένη στον φορτιστή, για περισσότερες από 8 ώρες.

Εάν η θερμοκρασία της μπαταρίας αυξηθεί πάρα πολύ, θα αισθανθείτε μια δυσάρεστη μυρωδιά: σταματήστε αμέσως τη φόρτιση και επικοινωνήστε με το κέντρο εξυπηρέτησης.

Συχνές ερωτήσεις για την μπαταρία

Είναι φυσιολογικό η μπαταρία να θερμαίνεται κατά τη φόρτιση; Ναι, είναι φυσιολογικό η μπαταρία να θερμαίνεται κατά τη διαδικασία φόρτισης.

Συντήρηση φορτιστή μπαταρίας

Ακολουθήστε τις παρακάτω οδηγίες συντήρησης για τον φορτιστή μπαταρίας:

• Όταν η μπαταρία είναι πλήρως φορτισμένη, αποσυνδέστε πρώτα το καλώδιο από την πρίζα και στη συνέχεια το καλώδιο τροφοδοσίας της μπαταρίας.
• Αποθηκεύστε τον φορτιστή μπαταρίας σε ένα ξηρό και καθαρό μέρος.
• Ο φορτιστής μπαταρίας δεν απαιτεί συντήρηση. Απαγορεύεται οποιαδήποτε άνοιγμα ή παραβίαση.
• Εάν υποψιάζεστε ότι ο φορτιστής μπαταρίας είναι κατεστραμμένος, επικοινωνήστε με το κέντρο εξυπηρέτησης.
• Εάν το καλώδιο είναι κατεστραμμένο, επικοινωνήστε με το κέντρο εξυπηρέτησης για αντικατάσταση.
• Εάν η θερμοκρασία του φορτιστή μπαταρίας αυξηθεί πάρα πολύ (πάνω από 65°C), θα αισθανθείτε μια δυσάρεστη μυρωδιά: σταματήστε αμέσως τη φόρτιση και επικοινωνήστε με το κέντρο εξυπηρέτησης.

Συντήρηση και καθαρισμός

Οι τεχνολογικές εξελίξεις έχουν κάνει το ηλεκτρικό ποδήλατο και τα εξαρτήματά του πιο πολύπλοκα από το παρελθόν και ο ρυθμός του καινοτομίας αυξάνεται. Με αυτή τη συνεχή εξέλιξη, είναι απαραίτητο, για οποιαδήποτε μηχανική και/ή ηλεκτρική επισκευή και/ή συντήρηση, να επικοινωνήσετε με ένα εξουσιοδοτημένο κέντρο εξυπηρέτησης. Για τη συνήθη συντήρηση και καθαρισμό, ακολουθήστε τις παρακάτω οδηγίες.

Επιθεώρηση και Συντήρηση

Για την ασφάλειά σας και για να εξασφαλίσετε τη μακροχρόνια διάρκεια ζωής του ποδηλάτου σας, συνιστάται να το επιθεωρείτε τακτικά για να κατανοήσετε την κατάσταση του μηχανικού μέρους και, αν είναι απαραίτητο, να ζητήσετε τη βοήθεια ενός τεχνικού.

Η συντήρηση των μηχανικών και ηλεκτρικών μερών είναι θεμελιώδης για την ασφάλειά σας κατά τη χρήση. Περιοδικά ελέγχετε την καλωδίωση και τις ηλεκτρικές συνδέσεις για να βεβαιωθείτε ότι δεν είναι κατεστραμμένες.

Μέρος ποδηλάτου	Πάντα να ελέγχετε πριν από τη χρήση	Ελέγχετε περιοδικά	Καθαρίστε και λιπάνετε	Ρυθμίστε και σφίξτε	Επισκευ-άστε αν είναι απαραίτητο
Πίεση ελαστικών √	√
Κατάσταση ελαστικών	√			√
Ρύθμιση φρένων √	√
Κλείδωμα τιμονιού	√				√
Οθόνη: √
Κλείδωμα σέλας √	√
Τάκες φρένων √ √
Τάση καλωδίου φρένου		√ √ √
Τάση ακτίνων √ √
Κέντρα τροχών √ √
Κέντρα √ √ √
Λίπανση αλυοίδας		√	√
Ρύθμιση οπίσθιου εκτροχιαστή		√ √ √
Ανακλαστήρες √ √	√ √
Μπαταρία και φορτιστής μπαταρίας		√			√
Οδήγηση √ √ √
Β,Β. √ √ √
Βίδες, παξιμάδια, κοχλίες, κλειδαριές		√ √ √

Τα εξαρτήματα που υπόκεινται σε κανονική φθορά (π.χ., ελαστικά, αλυσίδα, φρένα) δεν καλύπτονται από την εγγύηση.

Η βασική συντήρηση του ποδηλάτου μπορεί και πρέπει να εκτελείται απευθείας από τον ιδιοκτήτη· δε χρειάζονται ειδικά εργαλεία ή εξειδικευμένες τεχνικές γνώσεις πέρα από όσα εξηγούνται σε αυτό το εγχειρίδιο.

Ακολουθούν παραδείγματα παρεμβάσεων που μπορείτε να εκτελέσετε μόνοι σας.

Όλες οι άλλες υπηρεσίες επίθεώρησης, συντήρησης και επισκευής πρέπει να εκτελούνται σε εξειδικευμένο κέντρο από έναν εξειδικευμένο τεχνικό. Πάντα να επικοινωνείτε με το κέντρο εξυπηρέτησης για τυχόν αμφιβολίες ή αβεβαιότητες.

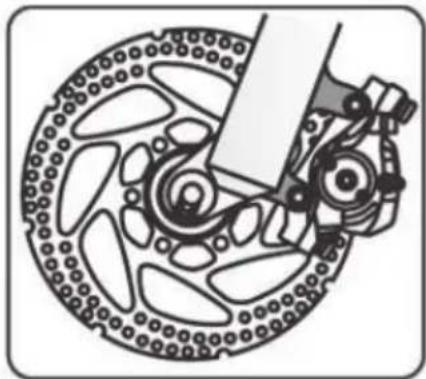

Ρυθμίστε τα φρένα

Το ποδήλατο είναι εξοπλισμένο με ΜΗΧΑΝΙΚΑ ΔΙΣΚΟΦΡΕΝΑ

Τα τακάκια των δισκοφρένων απαιτούν ελάχιστη φθορά πριν επιτύχουν βέλτιστη πέδηση. Επιπλέον, οι δίσκοι υπερθερμαίνονται όταν είναι σε λειτουργία, μην τους αγγίζετε μετά τη μόλις διακοπή. Εάν ένα από τα δύο συστήματα πέδησης χαλάσει, επισκευάστε το αμέσως, καθώς ένα φρένο δεν είναι αρκετό για να εγγυηθεί ασφαλή πέδηση.

Συνιστάται να ελέγχετε προσεκτικά τα τακάκια, τα περιβλήματα και τα καλώδια έντασης και την λίπανοή τους. Αν παρατηρήσετε φθαρμένες ή επιμηκυσμένες σπείρες, κυρτά άκρα, σκουριά ή φθορά, αντικαταστήσετε τα κατεστραμμένα μέρη αμέσως. Για να αντικαταστήσετε τα τακάκια, χαλαρώστε το βίδα συγκράτησης μέχρι να βγει το τακάκι και αντικαταστήσετε το.

Βεβαιωθείτε ότι τα τακάκια φρένων είναι σταθερά στερεωμένα (σφίξιμο 5/8 Nm).

Σε περίπτωση αμφιβολιών ή αίσθησης κάποιας ανορθογραφίας κατά τη χρήση, ελέγξτε το ποδήλατο από μηχανικό.

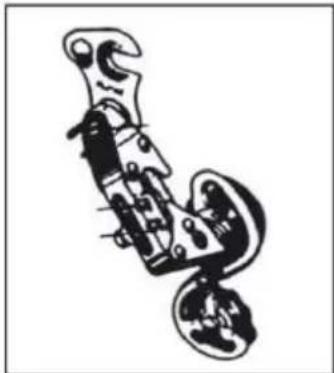

Προσαρμογή του γραναζιού

Εάν η αλυσίδα έχει δυσκολία να ανέβει στη μεγάλη οπίσθια κορόνα (ο αλλαγέας στο τιμόνι γυρισμένος στο μέγιστο), ξεβιδώστε ελαφρώς τη βίδα Β, αποφεύγοντας την αλυσίδα να προχωρήσει πέρα από την τελευταία κορόνα.

Εάν η αλυοίδα κατεβαίνει με δυσκολία στη μικρή οπίσθια κορόνα, ξεβιδώστε ελαφρώς τη βίδα Α για να ευθυγραμμίσετε τη μονάδα εκτροχιαστή στην μικρή κορόνα.

Σφίξιμο μπουλονιών και παξιμαδιών

Κατά τη χρήση, λόγω κραδασμών, ορισμένες βίδες μπορεί να χαλαρώσουν. Σας συμβουλεύουμε να ελέγχετε περιοδικά τη σφιχτότητα των βιδών. Αντικαταστήστε άμεσα τυχόν κατεστραμμένα ή χαμένα μέρη. Ακολουθεί ένας πίνακας με τις ροπές σύσφιξης που πρέπει να εφαρμόζονται για τη συναρμολόγηση διαφορετικών τύπων εξαρτημάτων. Για κάθε εξάρτημα, αναφέρεται το "ελάχιστο-μέγιστο" διάστημα στο οποίο συνήθως διατηρούνται αυτά τα εξαρτήματα. Ο πίνακας είναι καθαρά ενδεικτικός, διότι επαναλαμβάνουμε ότι πολλές μεταβλητές συμβάλλουν στο να επηρεάσουν το ακριβές βαθμό της ροπής που πρέπει να εφαρμόζεται στις διάφορες βίδες, όπως το υλικό που χρησιμοποιείται για τη βίδα και/ή το είδος του σπειρώματος, οι τομές και τα πάχη του υλικού στο οποίο δραστηριοποιείτε και φυσικά το υλικό των μερών που πρέπει να διασυνδεθούν.

Οι ροπές σφιξίματος εκφράζονται σε Newton-meters· θυμηθείτε ότι για να πραγματοποιηθεί σωστά αυτή η διαδικασία, απαιτείται ένα δυναμόκλειδο που αποσυνδέεται όταν επιτευχθεί η επιθυμητή ροπή.

Μπροστινό παξιμάδι κέντρου 20 - 27 Nm
Παξιμάδι οπίσθιου κέντρου 27 - 33 Nm
Σφιγκτήρας σέλας 7 -22 Nm
Φρένο 10 Nm
Τακάκι φρένου 8 Nm
Καλώδιο φρένου 5 Nm
Καλώδια πίσω εκτροχιαστή 5 - 6 Nm
Σφιγκτήρας στύλου σέλας 10 - 14 Nm
Παξιμάδι και κοχλίας στελέχους 18 - 20 Nm
Εκτροχιαστής στο μπράτσο 12 - 15 Nm
Παξιμάδι εκτροχιαστή εμπρόσθιου	5 - 7 Nm
Παξιμάδι δαγκάνας δισκόφρενου 6 - 8 Nm
Στέλεχος στο πιρούνι 5 - 8 Nm
Στέλεχος στο τιμόνι 5 - 8 Nm
Αλλάκτες στο τιμόνι 10 Nm
Β.Β. κασέτα και μπράτσο 32 - 50 Nm
BSA Β.Β. μέρη 70 Nm
Πεντάλ	34 - 40 Nm

Περίοδος ρύθμισης

Το ποδήλατό σας θα είναι πιο αποδοτικό και θα παραμείνει σε βέλτιστες συνθήκες για μεγάλο χρονικό διάστημα με μία περίοδο ροδών πριν την συνεχή και εντατική χρήση.

Τα καλώδια των φρένων ή των ταχυτήτων, οι ακτίνες και άλλα μηχανικά μέρη μπορεί να χαλαρώσουν κατά την πρώτη περίοδο χρήσης και μπορεί να απαιτηθεί αλλαγή στο κέντρο εξυπηρέτησης για τελικό έλεγχο.

Σας προτείνουμε μετά από 30/35 ώρες χρήσης και σε κάθε περίπτωση μετά από τις πρώτες 30 ημέρες, να ελεγχθεί το ηλεκτρικό ποδήλατο σε ένα κέντρο εξυπηρέτησης.

Σε κάθε περίπτωση, για οποιοδήποτε πρόβλημα ή αμφιβολία που δεν μπορείτε να λύσετε μόνοι σας, πάντα επικοινωνήστε με το εξειδικευμένο κέντρο τεχνικής βοήθειας και μην χρησιμοποιείτε το ποδήλατο σε περίπτωση πραγματικών ή υποθετικών ανωμαλιών.

Συνιστούμε να ελέγχετε τη μηχανική πριν από κάθε χρήση.

Μετά από κάθε μακροχρόνιο ή δύσκολο ταξίδι σε μη σωστούς δρόμους, σε περίπτωση έκθεσης σε νερό ή άμμο και σε κάθε περίπτωση κάθε 150 χλμ.

• Καθαρίστε το ποδήλατο.
- Λιπάνετε την αλυσίδα, τον ελεύθερο τροχό, το γρανάζι και στη συνέχεια αφαιρέστε το υπερβολικό λάδι. Μπορείτε να ζητήσετε συμβουλές από τον έμπιστο τεχνικό σας για τα καλύτερα λιπαντικά στην αγορά και τη συχνότητα συντήρησης.
- Εφαρμόστε το μπροστινό φρένο και μετακινήστε το ποδήλατο μπροστά και πίσω και βεβαιωθείτε ότι όλα είναι σε τάξη. Αν ακούσετε έναν αδιαφανό θόρυβο με κάθε μετακίνηση, είναι πιθανό να υπάρχουν προβλήματα με το τιμόνι: επικοινωνήστε με το κέντρο εξυπηρέτησης.
- Ανεβάστε τον μπροστινό τροχό από το έδαφος και στρέψτε το δεξιά και αριστερά και βεβαιωθείτε ότι το τιμόνι είναι εύκαμπτο. Αν το τιμόνι στέκεται σκληρά, είναι πιθανό να υπάρχουν προβλήματα με το τιμόνι: επικοινωνήστε με το κέντρο εξυπηρέτησης.
- Βεβαιωθείτε ότι οι παξιμάδια, οι βίδες, τα κλειδώματα και όλα τα μηχανικά και στηρίγματα είναι κλειστά και όχι φθαρμένα και/ή κατεστραμμένα.

Το ποδήλατο και τα μηχανικά του εξαρτήματα υπόκεινται σε φθορά. Τα υλικά από τα οποία αποτελούνται έχουν διαφορετικούς κύκλους ζωής. ΣΥΝΙΣΤΑΤΑΙ ΝΑ ΕΛΕΓΧΕΤΕ ΤΟ ΠΟΔΗΛΑΤΟ ΠΕΡΙΟΔΙΚΑ Ή ΤΟΥΛΑΧΙΣΤΟΝ ΜΙΑ ΦΟΡΑ ΤΟ ΧΡΟΝΟ ΓΙΑ ΝΑ ΕΚΤΙΜΗΘΕΙ Η ΣΩΣΤΗ ΛΕΙΤΟΥΡΓΙΑ ΚΑΙ Η ΚΑΤΑΣΤΑΣΗ ΦΘΟΡΑΣ ΤΩΝ ΕΞΑΡΤΗΜΑΤΩΝ ΚΑΙ ΝΑ ΤΑ ΑΝΤΙΚΑΤΑΣΤΗΣΕΤΕ ΕΑΝ ΕΙΝΑΙ ΑΝΑΓΚΑΙΟ.

Τροχός αντλίας

Μην χρησιμοποιείτε το ποδήλατο σε περίπτωση επίπεδου ή μερικώς επίπεδου τροχού. Μεταφέρετέ το με το χέρι.

Αν το ελαστικό τρυπηθεί, ελευθερώστε τον τροχό από την πλήμη για να τον αφαιρέσετε και να φουσκώσετε το ελαστικό. Αφαιρέστε το ελαστικό με τη βοήθεια ενός μοχλού ελαστικού για να το αφαιρέσετε από το στεφάνι. Αφαιρέστε τον διαπερατό εσωτερικό σωλήνα και αντικαταστήστε τον. Φουσκώστε ελαφρώς την κάμερα και επανατοποθετήστε το ελαστικό στο στεφάνι πάνω από την κάμερα. Προσέξτε να μην τοιμπήσετε το νέο εσωτερικό σωλήνα μεταξύ του στεφανιού και του ελαστικού. Γυρίστε τον τροχό για να βεβαιωθείτε ότι ολόκληρο το ελαστικό είναι σωστά τοποθετημένο στο στεφάνι και ότι η κάμερα είναι πλήρως μέσα σε αυτό. Φουσκώστε αργά μέχρι την προτεινόμενη πίεση, ελέγχοντας τη θέση του ελαστικού στο στεφάνι. Επανατοποθετήστε τον τροχό. Σε περίπτωση δυσκολίας, επικοινωνήστε με το κέντρο εξυπηρέτησης που θα τα αντικαταστήσει.

Σας προτείνουμε να χρησιμοποιείτε μόνο έναν μοχλό ελαστικού για αυτήν την λειτουργία. Διαφορετικά, χρησιμοποιώντας ένα κατσαβίδι ή οποιοδήποτε άλλο εργαλείο, υπάρχει κίνδυνος να τρυπείτε τον εσωτερικό σωλήνα.

Καθαρίστε το ποδήλατο

Σκουπίστε το πλαίσιο με ένα μαλακό πανί, αφαιρέστε τη βρωμιά με ένα υγρό πανί και μη αποξεστικό απορρυπαντικό. Να μην χρησιμοποιούνται οι καθαριστές υψηλής πίεσης. Στεγνώνετε όλα τα εξαρτήματα προσεκτικά και εφαρμόζετε περιοδικά κερί αυτοκινήτου.

Καθαρίστε τα πλαστικά μέρη και τα ελαστικά με σαπούνι και νερό, στεγνώστε προσεκτικά.

Εάν χρησιμοποιηθεί σε βροχερές ή υγρές μέρες, στεγνώνετε προσεκτικά το ποδήλατο πριν το παρκάρετε.

Μην αφήνετε το ποδήλατο εκτεθειμένο στην υγρασία, τη βροχή, τον άμεσο ήλιο. Εάν δεν είναι δυνατό να το βάλετε στο καταφύγιο, καλύψτε το με ένα σκούρο αδιάβροχο πανί.

Το αλάτι είναι εξαιρετικά διαβρωτικό. Αν ζείτε ή χρησιμοποιείτε το ποδήλατο σε παραθαλάσσιες περιοχές, συνιστάται να πλένετε συχνά το ποδήλατο για να αφαιρείτε το αλάτι, να το στεγνώνετε πάντα προσεκτικά και να εφαρμόζετε ένα αντισκωριακό στα άβαφα μέρη.

Λιπαίνετε περιοδικά την κεντρική κονσόλα, την ελεύθερη ρόδα, την αλυσίδα και άλλα μέρη που το χρειάζονται. Ελέγχετε περιοδικά τις βίδες, τα παξιμάδια, τους κοχλίες, τις κλειδαριές για να εξασφαλίσετε ότι είναι σφιγμένα.

ΑΠΟΘ'ΗΚΕΥΣΗ ΠΟΔΗΛ'ΑΤΟΥ

Κρατήστε το ποδήλατο σε ξηρό και καλυμμένο μέρος αποφεύγοντας την άμεση έκθεση στον ήλιο, τις κακές καιρικές συνθήκες και το αλάτι.

Αν σκοπεύετε να μην χρησιμοποιήσετε το ποδήλατο για μεγάλο χρονικό διάστημα, καθαρίστε το καλά προτού το σταθμεύσετε.

Αποσυμπιέστε τα ελαστικά στο μισό και, εάν είναι δυνατόν, κρεμάστε το ποδήλατο και καλύψτε το με πετσέτα, protιμότερα από βαμβάκι. Μην χρησιμοποιείτε πλαστικά φύλλα.

Φορτίστε την μπαταρία και διατηρήστε την φορτισμένη μία φορά κάθε δύο μήνες για να αποτρέψετε την πλήρη εκφόρτισή της. Βεβαιωθείτε ότι ο φορτιστής της μπαταρίας δεν είναι συνδεδεμένος στην παροχή ρεύματος ή στο ποδήλατο.

Η συνιστώμενη θερμοκρασία αποθήκευσης για τη μπαταρία λιθίου είναι μεταξύ 0° - 25°. Αποφύγετε την αποθήκευση της μπαταρίας σε υπερβολικά κρύα ή ζεστά μέρη.

Μην εκθέτετε την μπαταρία σε πηγές θερμότητας (+ 35/40 °) για μεγάλα χρονικά διαστήματα.

Μην αφήνετε την μπαταρία με συμπύκνωση που θα μπορούσε να την καταστρέψει, να προκαλέσει βραχυκύκλωμα ή διάβρωση.

Επίλυση προβλημάτων

Περιγραφή Αιτίες Λύση
Πρόβλημα στον πίσω εκτροχιαστή	Χαλαρά και/ή κατεστραμμένα καλώδιαΛανθασμένη ρύθμιση	Ρυθμίστε ή αντικαταστήστε τα καλώδιαΡυθμίστε τον πίσω εκτροχιαστή
Πρόβλημα στην αλυσίδα	Χαλαρή αρθροη αλυσίδαςΑρθροη αλυσίδας λυγιομένη ή σπασμένηΑρρύθμιστο σύστημα ταχυτήτων	Σφίξτε τις βίδεςΑντικαταστήστε την αρθροη αλυσίδαςΡυθμίστε τον πίσω εκτροχιαστή
Θόρυβοι κατά το πετάλι	Αλυσίδα μη λιπανθείσαΣπασμένα ρουλεμάν πεταλιώνΣπασμένα ρουλεμάν Β.Β. ρουλεμάνΛυγιομένο μπράτσο πεταλούδαςΧαλαρό Β.Β.	Λιπάνετε την αλυσίδαΑντικαταστήστε το πετάλιΑντικαταστήστε το Β.Β.Αντικαταστήστε το μπράτσοΣτερεώστε το Β.Β.
Δεν γυρίζει η ελεύθερη ρόδα	Κολλημένοι πείροι ελεύθερης ρόδας	Λιπάνετε την ελεύθερη ρόδα ή αντικαταστήστε την εάνείναιαπαραίτητο
Τα φρένα δεν λειτουργούν σωστά	Φθαρμένες τακάκια φρένωνΒρεγμένα ή λερωμένα τακάκια φρένωνΧαλαρά και/ή κατεστραμμένα καλώδιαΜπλοκαρισμένος μοχλός φρένωνΛανθασμένη ρύθμιση φρένων	Αντικαταστήστε τα τακάκια φρένωνΚαθαρίστε τα τακάκια φρένων και τα στεφάνιαΡυθμίστε ή αντικαταστήστε τα καλώδιαΡυθμίστε τον μοχλό φρένωνΡυθμίστε τα φρένα
Υπάρχει σφυρίζος κατά τη χρήση του φρένου	Φθαρμένες τακάκια φρένωνΛανθασμένη ρύθμιση φρένωνΒρεγμένα ή λερωμένα τακάκια φρένωνΧαλαρά μπράτσα φρένων	Αντικαταστήστε τα τακάκια φρένωνΡυθμίστε τα φρέναΚαθαρίστε τα τακάκια φρένων και τα στεφάνιαΕλέγξετε τις βίδες των μπράτσων και στερεώστε τις σωστά
Ακούγεται θόρυβος ότανχρησιμοποιούνται τα φρένα	Προεξοχή στο στεφάνιΜη ευθυγραμμισμένος τροχόςΛανθασμένη ρύθμιση φρένωνΧαλαρά μπράτσα φρένωνΧαλαρό τιμόνι	Επισκευάστε ή αντικαταστήστε το στεφάνι (ζητήστε συντήρηση )Επισκευάστε τον τροχό (ζητήστε συντήρηση )Ρυθμίστε τα φρέναΕλέγξετε τις βίδες των μπράτσων και στερεώστε τις σωστάΣφίξτε το τιμόνι
Ασταθής τροχός	Κατεστραμμένος κέντροςΜη ευθυγραμμισμένος τροχόςΚλειδωμένο τιμόνιΟ τροχός δεν είναι σωστά στερεωμένος	Αντικαταστήστε την προβλήταΕπισκευάστε τον τροχό (ζητήστε από την υπηρεσία)Καλιμπράρετε το τιμόνιΕλέγξετε τον τροχό
Η οδήγηση δεν είναι ομαλή	Ο τροχός δεν είναι ευθυγραμμισμένοςΚλειδωμένο τιμόνιΣτραβωμένο πλαίσιο ή πηρούνι	Επισκευάστε τον τροχό (ζητήστε από την υπηρεσία)Καλιμπράρετε το τιμόνιΖητήστε από την υπηρεσία να επισκευάσει
Συχνή διάτρηση	Παλαιός ή κατεστραμμένος εσωτερικός σωλήναςΚατεστραμμένο ελαστικόΤο ελαστικό δεν είναι κατάλληλο για τη ζάνταΤο ελαστικό δεν ελέγχθηκε μετά από προηγούμενη διάτρησηΠολύ χαμηλή πίεση ελαστικούΟι ακτίνες εξέρχονται από τη ζάντα	Αντικαταστήστε τον εσωτερικό σωλήναΑντικαταστήστε το ελαστικόΑντικαταστήστε το ελαστικόΑντικαταστήστε το ελαστικόΕλέγξετε την πίεση και ρυθμίστεΑντικαταστήστε την ακτίνα
Το ποδήλατο έχει μειωμένη αυτονομία και/ή ταχύτητα	Χαμηλή μπαταρίαΕλatttwamatikή μπαταρία ή μπαταρία τέλους ζωήςΧαμηλή πίεση ελαστικούΤα φρένα τρίβουν στη ζάνταΚατεύθυνση προς τον άνεμο, ανωφέρεια...	Φορτίστε την μπαταρίαΑντικαταστήστε την μπαταρίαΦουσκώστε τα ελαστικάΚαλιμπράρετε τα φρέναΕίναι πιθανόν να μειωθεί η αυτονομία της διαδρομής σε αυτές τις περιπτώσεις χρήσης
Το ποδήλατο λειτουργεί αλλά η οθόνη δεν δείχνει την αποθηκευμένη ενέργεια της μπαταρίας	Χαλαρά βύσματα σύνδεσηςΚατεστραμμένο καλώδιο / περίβλημαΚατεστραμμένη οθόνη	Ελέγξετε όλους τους βύσματα σύνδεσηςΕλέγξετε όλα τα καλώδια και το περίβλημαΑντικαταστήστε την οθόνη
Η οθόνη δείχνει την αποθηκευμένη ενέργεια της μπαταρίας αλλά το ποδηλατο δεν λειτουργεί	Ελatttwamatikός αναστολέας φρένωνΧαλαρό βύσμα καλωδίου κινητήρα	Ελέγξετε τα φρένα, αντικαταστήστε τον αναστολέαΕλέγξετε το βύσμα σύνδεσης
Ο κινητήρας λειτουργεί χωρίς πετάλι	Ελatttwamatikός αισθητήραςΕλatttwamatikός/kατεστραμμένος ελεγκτής	Αντικαταστήστε τον αισθητήραΑντικαταστήστε τον ελεγκτή

Τεχνικές προδιαγραφές

Μοντέλο ΒΚ-DM02
Γενικά
Ονομαστική ταχύτητα 25 χλμ/ώρα
Βάρος ποδηλάτου 25,5 κιλά
Χιλιόμετρα* περίπου. 45 km
Μέγιστο φορτίο 100 κιλά
"Υψος αναβάτη 150-190 εκ
Μέγεθος ελαστικού/τροχού 28" 700 x 40C
Πλαίσιο
	Πλαίσιο από ατσάλι με σφίγκτη εμπρόσθιας πιρουνής
Ηλεκτρονικά
Κινητήρας Κινητήρας στον πίσω τροχό	36V*250W
Συστοιχία μπαταριών Κυψέλες λίθιου 36V*7,8Ah (280Wh), ενσωματωμένες στο πλαίσιο
Κύκλοι φόρτισης μπαταρίας 600 ως 700
Οθόνη: Λειτουργία υποβοήθησης 5 επιπέδων Led
Φορτιστής μπαταρίας AC 100V-240V /DC 42V 2A
Χρόνος Φόρτισης 4-5 ώρες
Φρένα
	Μηχανικά Δισκόφρενα 160mm
Μοχλοί Φρένων Μοχλοί φρένων αλουμινίου με σύστημα διακοπής
Ντεραγιέ
	Revoshift 6 ταχυτήτων, Shimano Tourney TZ

ΣΗΜΕΙΩΣΕΙΣ:

Η εμβέλεια της μετακίνησης του ποδηλάτου με τη βοήθεια της υποβοήθησης ποδηλάτη μπορεί να διαφέρει ανάλογα με τις διαφορετικές συνθήκες χρήσης και τα βάρη που πρέπει να μεταφερθούν. Αυτές οι τιμές μπορεί να επηρεάζονται από το βάρος του χρήστη, τον τύπο της διαδρομής (απότομες ανηφόρες), τη μεταφορά βαρέων αντικειμένων, την πίεση των ελαστικών, τις κακές καιρικές συνθήκες, καθώς και τις επαναληπτικές στάσεις και επανεκκινήσεις του ταξιδιού, μειώνοντας έτσι σημαντικά την εμβέλεια μετακίνησης.
