GEBRUIKSAANWIJZING BK-DM02EB SHARP

Gebruik deze Snelstartgids om uw e-bike in te stellen en te beginnen met gebruiken. Voor meer gedetailleerde informatie over uw model van e-bike, raadpleeg de online handleiding die kan worden gevonden door de onderstaande link te volgen of de QR-code te scannen en te zoeken op modelnaam BK-DM02.

1. Stuur
2. Stem
3. Voorvork
4. Band
5. Schijfrem
6. Kruk
7. Ketting
8. Zadel
9. Achterlicht
10. Koplamp
11. Zijstandaard
12. Drager
13. DISPLAY
14. Derailleurs

Belangrijke veiligheidsinstructies

GEVAAR KANS OP ELECTRISCHE SCHOKKEN NIET OPENEN

Lees deze veiligheidsinstructies en let op de volgende waarschuwingen voordat het apparaat in gebruik wordt genomen:

Een bliksemflits met een pijl in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in het product. Deze spanning kan groot genoeg zijn om een risico voor elektrische schokken op te leveren.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie bij het apparaat.

Dit symbool betekent dat het product op een milieuvriendelijke manier weggegooid dient te worden en niet met huisvuil.

AC-spanning

Apparatuur van klasse II

Om vuur te voorkomen houdt altijd kaarsen en ander open vuur verwijderd van dit product.

BELANGRIJK: Lees het onderstaande zorgvuldig door en bewaar deze handleiding voor gebruik in de toekomst.

LET OP: Draag een beschermende helm!

Om het risico op letsel te verminderen, draag een geschikte helm tijdens het rijden!

Risico op ongevallen en letsel

• Onjuiste bediening van de e-bike door onvoldoende kennis kan een ongeluk veroorzaken. Maak uzelf alstublieft vertrouwd met de functies van de e-bike voordat u gaat rijden.
• Maak uzelf vooraf vertrouwd met de remhendel als u niet voldoende op de hoogte bent van de plaatsing van de voor- en achterremmen. Stel ook dienovereenkomstig af voordat u gaat rijden.
• Zorg er alstublieft voor dat de remmen goed zijn afgesteld en goed functioneren.

LET OP: Hardware mag niet volledig worden aangedraaid, inclusief maar niet beperkt tot bouten, moeren, de voorste naafas, het achterwiel, stuurmechanismen (stuur, stuurpen), het remsysteem, het aandrijfsysteem, pedalen, etc.

Om het risico op letsel te verminderen, zorg ervoor dat alle fietsonderdelen stevig en correct zijn vastgezet en dat er geen verlies van uitrusting, breuk of andere soorten schade is.

LET OP: Deze fiets is ontworpen voor volwassenen. Kinderen mogen alleen rijden onder toezicht van volwassenen.

Om het risico op ongelukken en verwondingen te verminderen, zorg

ervoor dat de fiets en al zijn structuren niet binnen het bereik van kinderen onder de 3 jaar zijn.

LET OP: Componentbreuk door onjuist gebruik van de fiets kan voorkomen.

Risico op ongevallen en letsel!

• Rijd niet over hellingen of heuvels met de fiets.
• Rijd niet met deze fiets in cross-country fietsen.
• Rijd niet met de fiets over trappen, rotsen of andere treden met een hoogte groter dan 15 cm.

Onjuiste toevoegingen of wijzigingen aan de fiets en incorrecte accessoires kunnen ervoor zorgen dat de fiets niet goed functioneert.

Om het risico op ongelukken en letsel te verminderen, voeg geen extra accessoires toe die niet zijn gekocht bij de verkoper of zonder toestemming van de verkoper, inclusief maar niet beperkt tot kinderveiligheidsstoelen, aanhangers, etc.

VOORZICHTIG: Rijd niet op een riskante manier met de fiets.

Om het risico op ongelukken en letsel te verminderen, rijdt u de fiets alleen op de juiste manier. Zorg ervoor dat u de fiets kunt beheersen en probeer geen gevaarlijke acties uit te voeren, inclusief maar niet beperkt tot rijden zonder handen, sprongen en wheelies.

GEVAAR: Gebrek aan fiets onderhoud vormt een risico op ongelukken en letsel

Controleer de fiets voor elke rit, inclusief maar niet beperkt tot de remfunctie, bandenslijtage en PSI, bout- en moerconditie, stuurinrichting en spaakspanning.

Als u tijdens het rijden een abnormaal geluid hoort, stop dan onmiddellijk en controleer de hele fiets.

LET OP: Zorg voor volledige naleving van de lokale wetgeving.

Risico op boetes en inbeslagname!

Voordat u de fiets gaat berijden, zorg ervoor dat de fiets voldoet aan de normen van uw lokale wetgeving.

Reflectoren zijn geen vervanging voor vereiste verlichting. Rijden bij zonsopgang, schemering, 's nachts of op andere momenten van slecht zicht zonder een adequaat fietsverlichtingssysteem en zonder reflectoren is gevaarlijk en kan leiden tot ernstig letsel of de dood.

Als uw fiets niet goed past, kunt u de controle verliezen en vallen.

Bouten die te strak zijn aangedraaid kunnen uitrekken en vervormen.

Stel uw batterij niet bloot aan hoge temperaturen.

Rijden met onjuist afgestelde remmen of versleten remblokken is gevaarlijk en kan leiden tot ernstig letsel of de dood.

Laat een band nooit verder op dan de maximale druk die op de zijkant van de band of de velg staat aangegeven. Als de maximale drukwaarde voor de velg lager is dan de maximale druk die op de band wordt getoond, gebruik dan altijd de lagere waarde. Het overschrijden van de aanbevolen maximale druk kan ervoor zorgen dat de band van de velg springt of de velg beschadigt, wat schade aan de fiets en letsel aan de berijder en omstanders kan veroorzaken. De beste en veiligste manier om een fietsband op de juiste druk te brengen is met een fietspomp die een ingebouwde drukmeter heeft.

Te hard of te plotseling remmen kan een wiel blokkeren, waardoor u de controle kunt verliezen en vallen. Plotselinge of overmatige toepassing van de voorrem kan de rijder over het stuur laten vliegen, wat kan leiden tot ernstig letsel of de dood.

Stop de oplaadprocedure onmiddellijk als u een vreemde geur of rook opmerkt.

• SHARP is niet verantwoordelijk voor letsel/dood veroorzaakt door onjuist gebruik.
• Sharp is niet verantwoordelijk als u zich niet houdt aan lokale regelgeving en beperkingen.
• De garantie dekt geen schade veroorzaakt door onjuist gebruik van het apparaat, met name in het geval van gebruik voor niet-huishoudelijke doeleinden en aanpassingen en/of aanpassingen die nodig zijn voor landen of regio's waarvoor het oorspronkelijk niet was ontworpen.

• Houd u altijd aan de lokale verkeersregels en nationale wetten en voorschriften bij het gebruik van uw e-bike.

• Houd u altijd aan de lokale snelheidslimiet. GA NIET over de snelheidslimiet van uw e-bike heen.

• Draag altijd beschermingsmiddelen tijdens het gebruik.
• Draag altijd een veiligheidshelm bij het rijden op uw e-bike.
• Rijd altijd met beide handen aan het stuur, nooit met slechts één hand.

- Rijd niet bij slecht weer.

- Gebruik deze e-bike niet om stunts of gevaarlijke manoeuvres uit te voeren. Het is een fiets ontworpen voor huishoudelijk gebruik.

- Neem geen mensen of voorwerpen zoals tassen mee op de e-step.

• Rijd langzaam op drukke plaatsen.

- Controleer voor gebruik of alle schroeven en bevestigingsmiddelen vastzitten en of deze er goed uitzien.

- Zorg ervoor dat de vouwas in de sleuf komt bij het uitvouwen van de e-bike.

- Rijd niet op oneffen wegen, water, olie of ijs.

- Rij niet door het verkeer en maak geen onvoorspelbare, onverwachte bewegingen.

- Rijd niet op de e-bike als u buiten de leeftijdsgrenzen van het land valt.

- Rijd niet met de e-bike over de wettelijke snelheidslimiet voor e-bikes in het land.

- Gebruik de e-bike niet als deze beschadigd is.

- Gebruik de e-bike niet als de batterij een vreemde geur afgeeft en/of opwarmt.

- Gebruik de e-bike niet als er vloeistof uit lekt, vermijd contact en plaats deze buiten het bereik van kinderen.

- Controleer voor gebruik of de e-bike niet beschadigd is. Rij niet als er enige schade is.

- Zorg ervoor dat u deze gebruikershandleiding volledig leest voordat u de e-bike gebruikt.

- Leer hoe u uw e-bike moet berijden alvorens deze in een openbare ruimte te gebruiken.

- Deze e-bike kan worden geïdentificeerd aan de hand van het model en serienummer op het typeplaatje.

- De aandrijving gebeurt via een elektromotor in het rijwiel.

- Er mag slechts één persoon op de e-bike rijden.

- Wijzig deze e-bike op geen enkele manier.

- Gebruik geen onderdelen of accessoires die niet door SHARP worden aanbevolen of zijn goedgekeurd.

- Rijd met de e-bike op vlakke oppervlakken. Overschrijd de gespecificeerde helling niet.

- Overmatig gebruik zal de levensduur van deze e-bike verkorten.

- Let op: de remmen en bijbehorende onderdelen kunnen tijdens het gebruik heet worden. Raak deze na gebruik niet aan.

Waarschuwingen voor batterij en oplader

• Schakel de e-bike niet in tijdens het opladen.
• Nadat de batterij volledig is opgeladen, koppelt u de oplaadkabel los.
• De laadindicator van de batterij op het display geeft het accuniveau aan.
• Wanneer de batterij bijna leeg is, kan dit resulteren in verminderde elektrische ondersteuning. Het wordt aanbevolen om te beginnen met opladen bij een lading van 20-40%.

- Laad de batterij na elk gebruik op.

- Als de e-bike lange tijd niet wordt gebruikt, laad deze dan minstens één keer per maand op. Let op: als de batterij lange tijd niet wordt opgeladen, zal de batterij een zelfbeschermingsstatus ingaan en niet meer opladen. Neem in dit geval contact op met uw dealer.

- Steek tijdens het opladen de stekker van de oplader in de oplaadpoort alvorens u de stekker in het stopcontact steekt.

- Tijdens het opladen is het indicatielampje van de oplader rood. Dit betekent dat het oplaadproces normaal verloopt. Als het indicatielampje groen wordt, dan is het opladen voltooid.

- Gebruik alleen de oorspronkelijke oplader om de batterij op te laden.

- De oplader heeft een overlaadbeveiligingsfunctie, als de e-bike 100% volledig is opgeladen, zal de oplader automatisch stoppen met opladen.

- Gooi batterijen en e-bikes weg in overeenstemming met de toepasselijke voorschriften in uw land.

Batterijen

- Stel de batterijen niet bloot aan hoge temperaturen en plaats deze niet op plaatsen waar de temperatuur snel kan oplopen, bijv. naast het vuur of in direct zonlicht.

- Stel de batterijen niet bloot aan overmatige stralingswarmte, gooi ze niet in het vuur, demonteer ze niet en doe ze nietProbeer geen niet-oplaadbare batterijen op te laden; ze kunnen lekken of exploderen.

- Als u een batterij in het vuur gooit, een batterij mechanisch verpletterd of een batterij doorzaagt, dan kan dat leiden tot een explosie.

- Als u een batterij in een omgeving met een extreem hoge temperatuur laat liggen, dan kan dit leiden tot een explosie of het weglekken van een brandbare vloeistof of gas.

- Als u een batterij aan een extreem lage luchtdruk blootstelt, dan kan dat leiden tot een explosie of het weglekken van brandbare vloeistof of gas.

- LET OP: Risico op explosie of schade aan apparatuur, als er verkeerde type batterijen worden gebruikt.

- Gebruik nooit verschillende batterijen of meng nooit nieuwe en oude batterijen.

- Gebruik geen andere batterijen dan de gespecificeerde batterijen.

Verwijdering van deze apparatuur en batterijen

- Verwijder dit product en de batterijen ervan niet als ongesorteerd huisafval. Breng het afval terug naar een inzamelpunt voor recycling van AEEA in overeenstemming met de lokale wetgeving. Door dit te doen helpt u het behoud van grondstoffen en beschermt u het milieu.

- In de meeste Europese landen is de verwijdering van batterijen gereguleerd. Het recyclingsymbool staat op elektrische apparatuur, verpakkingen en batterijen om gebruikers eraan te herinneren deze items op de juiste manier te verwijderen. Gebruikers worden verzocht gebruik te maken van bestaande retourfaciliteiten voor gebruikte apparatuur en batterijen. Neem contact op m of plaatselijk autoriteiten voor meer informatie.

- De batterij en batterijoplader bevatten gevaarlijke materialen. Houd de batterij en batterijoplader altijd uit de buurt van kinderen, dieren of personen die de potentiële gevaren niet kunnen begrijpen.

CE-verklaring:

- Hierbij verklaart Sharp Consumer Electronics Poland sp. Z o.o. dat dit apparaat voldoet aan de essentiële vereisten en andere relevante bepalingen van de RED richtlijn 2014/53/EU.

- De volledige tekst van de EU-conformiteitsverklaring is beschikbaar via de link www.sharpconsumer.com en vervolgens naar het downloadgedeelte van uw model gaan en "CE-verklaringen" kiezen.

Wat zit er in de doos:

E-Bike Onderdelen

- 1 × E-bike

Accessoiresdoos

• 1 × Snelstartgids
• 1 × Garantiegids
• 1 × Oplader handleiding
• 1 × Oplader
• 2 × Pedalen

Accessoiresdoos

(Zie 1-op pagina 1)

Fietsonderdelen

(Zie 2 op pagina 1)

Fiets Framenummer

Het framenummer van de fiets kan worden teruggevonden op de buis, zoals te zien in de afbeelding. Het is de unieke identificatie voor uw e-bike. Wanneer uw fiets wordt gestolen, geeft het serienummer u de grootste kans om deze terug te krijgen. Het zou een goed idee zijn om het ergens op te schrijven of er een foto van te maken.

Montage van de E-bike

De fiets wordt geleverd met een gedraaid stuur gemonteerd. Draai het stuur met verwijzing naar de relevante paragraaf. De pedalen moeten worden gemonteerd.

Raadpleeg de relevante paragraaf. Verwijder de bescherming en positioneer deze correct om de fiets te kunnen gebruiken. Om deze te verwijderen en te herpositioneren, raadpleeg de relevante paragraaf.

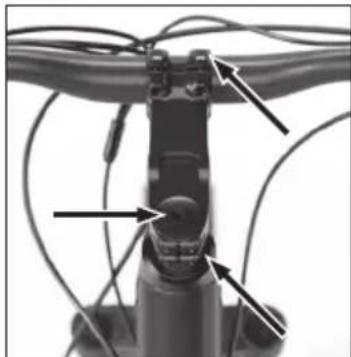

STAP 1: Installeer en stel het stuur bij

a. Draai de stuurpen loodrecht op de fiets, indien nodig kunt u de hoek van de stuurpen aanpassen. Gebruik een inbussleutel om de schroeven los te draaien en het stuur aan te passen, waarna u de schroeven weer vastdraait.
b. Gebruik een inbussleutel om de hoekverstellingsschroef aan de onderkant van de stuurpen los te draaien. Pas de stuurpen aan tot een geschikte hoek en draai de schroef weer vast.

PAS OP: Zorg ervoor dat alle sloten goed vastzitten voordat u op de fiets stapt.

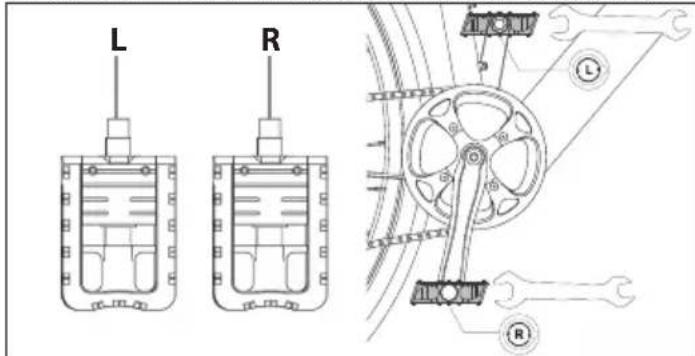

STAP 2: Installeer de pedalen

Gebruik de 15 mm sleutel om de pedalen te monteren, zoals afgebeeld.

L R

NOTITIES:

Het schroefdraad van de pedalen moet gesmeerd zijn alvorens te monteren. Controleer de eindkap op beide pedalen om het linker- en rechterpedaal te identificeren. Let op dat het rechterpedaal met de klok mee strakker zal worden aangedraaid, terwijl het linkerpedaal tegen de klok in strakker zal worden aangedraaid. Zorg ervoor dat het koppel ongeveer 35 N·m is.

STAP 3: Zadelhoogteverstelling en vastzetten

Verstel het zadel

De juiste afstelling van het zadel is belangrijk voor de houding van het lichaam tijdens het trappen en stelt u in staat om met minder inspanning op de gewrichten de beste prestaties te verkrijgen.

Voordat u de fiets gebruikt, rijdt u een proefrit en past u de hoogte en hoek van het zadel aan.

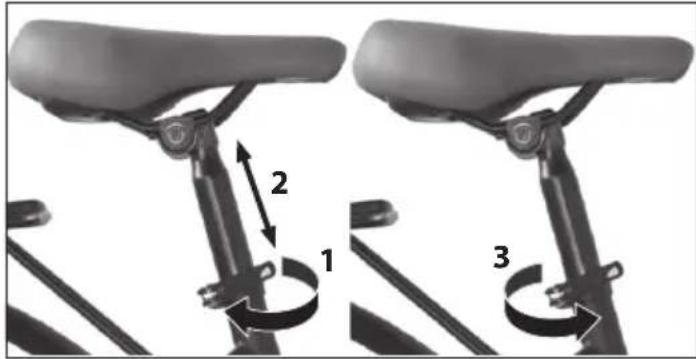

Hoogte

De hoogte van het zadel moet worden aangepast aan de lengte van de benen. De hoogte is correct indien, terwijl u zit, u met de hiel het pedaal in de laagste positie kunt bereiken. Het been moet volledig gestrekt zijn. Pas de hoogte aan volgens deze richtlijnen.

Open de sluitingshendel en pas de hoogte van het zadel aan. Zodra de aanpassing is voltooid, draait u de schroef of klemvast die de steun vastzet.

1 2 3

OPMERKINGEN:

Bij de hoogteverstelling: respecteer in ieder geval het STOP-TEKEN op de zadelpen.

De inkeping moet altijd in de buis van het frame worden gestoken.

Hoek

Als u het zadel niet helemaal horizontaal wilt hebben maar met de 'neus' iets omhoog, moet u de vergrendeling onder het zadel losdraaien en de hoek aanpassen. Draai de vergrendeling weer vast zodat het zadel niet verschuift.

Veranderingen in de positie van het zadel, ook al zijn ze klein, kunnen het comfort tijdens het fietsen beïnvloeden. Het wordt aanbevolen, elke keer dat u een aanpassing wilt maken, om slechts één verandering per keer te maken en geleidelijk totdat u de meest comfortabele en correcte positie vindt.

Op de zadelpen zit de inkeping met stopbegrenzing. Zorg ervoor dat de moeren die de positie van het zadel regelen goed vastzitten.

Hoe de E-bike te gebruiken

Laad de batterij volledig op voor het eerste gebruik.

Controleer regelmatig de bandenspanning voor optimale prestaties.

Hoe op te laden

a. Open de rubberen dop en stop de oplader in de oplaadpoort van de e-bike. Zorg ervoor dat de oplaadpoort in de aangegeven richting staat.

b. Steek de oplader in het stopcontact.

c. Wanneer de batterij aangesloten is op de batterijoplader, zal de batterij opladen en de oplaadindicator van de oplader zal rood kleuren.

d. Nadat het opladen voltooid is, wordt de oplaadindicator groen. Verwijder de batterijlader wanneer deze volledig is opgeladen.

e. Sluit de rubberen dop na het opladen.

Deze elektrische fiets heeft een "trapondersteuningssysteem" dat bestaat uit een motor, een batterij en een snelheidsmeter.

Het is belangrijk te weten dat wanneer het systeem aan staat, de motor energie levert alleen terwijl u trapt. Wanneer u stopt met trappen, schakelt de motor uit en ontbreekt de elektrische ondersteuning voor trappen.

Bij alle trapondersteunde fietsen schakelt de motor af en stopt de elektrische ondersteuning wanneer de maximale snelheid van 25 km/u voor elektrische fietsen is bereikt.

Wanneer de snelheid onder deze waarde daalt, begint de elektrische ondersteuning weer totdat u stopt met trappen.

Schakel de e-bike in door de knop op het display lang in te drukken om te activeren.

Displayfuncties:

1 2 3 3 4 5 + F E - 1

1. "ON/OFF" Aan/Uit-knop – Zet de fiets aan en uit

2. "F-E" LED's - Geven de directe batterijcapaciteit aan

3. "+/-" knoppen - Selecteert de trapondersteuning

Niveau 1

Niveau 2

Niveau 3

Niveau 4

Niveau 5

Het trapondersteuningssysteem wordt ingeschakeld door op de knop "ON/OFF" te drukken. Het ondersteuningsniveau wordt gereset naar "1", het laagste niveau.

Om het te veranderen: begin met trappen en stabiliseer uw snelheid;

druk op de "+/−" knoppen om het gewenste ondersteuningsniveau te kiezen.

Loopondersteuning modus:

Door de "-" knop 3 seconden ingedrukt te houden, activeert u de loopondersteuning modus.

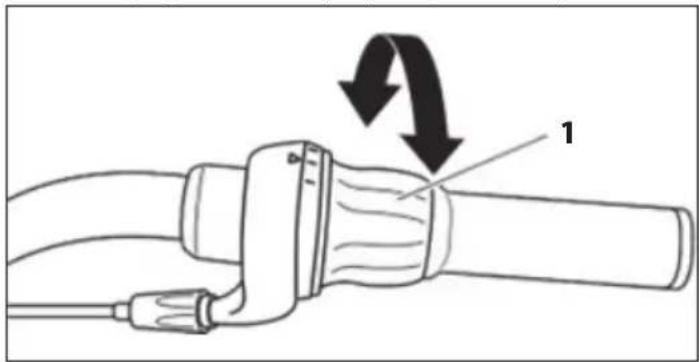

Versnellingen veranderen

Gebruik de draaigreep aan de rechterkant van de stuurstang om de achterderailleur te bedienen. Een ingeschakelde versnellingsindicator, geselecteerde versnelling, is zichtbaar naast de draaiende greep.

Volg de volgende stappen om de derailleur met een draaigreep te bedienen:

a. Druk op de pedalen naar voren.
b. Draai de ring (1) met de hand met de klok mee om naar een kleiner tandwiel te schakelen, waar de trapinspanning groter zal zijn.
c. Draai de schakeling met de hand tegen de klok in om naar een grotere versnelling te gaan, waar de trapinspanning kleiner zal zijn.

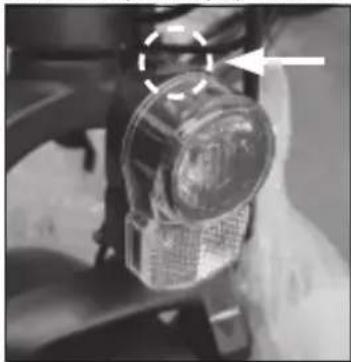

Verlichting is één van de basiselementen van de veiligheid van de fietser en moet worden geïnstalleerd. Als u van plan bent te rijden in omstandigheden met slecht zicht, zorg er dan voor dat de verlichting goed werkt.

De fiets is uitgerust met voor- en achterlichten aangedreven door AAA-batterijen.

Om ze in te schakelen, drukt u op de knop op het licht.

Batterijen worden beschouwd als gevaarlijk afval en moeten na gebruik worden weggegooid in een daarvoor bestemde container.

Onderhoud van accu & oplader

LITHIUM ACCU

Laad de accu op aan het einde van elke fietstocht of als de accu leeg is. Na langdurig gebruik zal de accucapaciteit langzaam verminderen.

De gemiddelde levensduur van de accu hangt af van persoonlijk gebruik en opslagomstandigheden. Zelfs met goed onderhoud zijn oplaadbare accu's niet eeuwig. Gemiddeld blijft een lithiumaccu ongeveer 500 laadcycli werkzaam. Houd er echter rekening mee dat bij elke herlading de "capaciteit" van de accu proportioneel afneemt. Zelfs gedeeltelijke laadbeurten (bijvoorbeeld 1 uur opladen) worden beschouwd als een volledige laadcyclus voor wat betreft het aantal mogelijke cycli. Ontlaad de accu periodiek volledig en laad hem opnieuw op.

Indien de fiets voor langere tijd niet wordt gebruikt, houd de accu dan minstens eens in de twee maanden opgeladen door hem ongeveer 4 uur op te laden. In dit geval hoef je geen aandacht te schenken aan de lampjes van de acculader.

Wanneer de accu volledig is ontladen, moet deze onmiddellijk worden opgeladen. Laat de accu niet ontladen en ongebruikt, maar begin onmiddellijk met een oplaadcyclus. In dit geval moet de laadsessie verlengd worden tot ongeveer 6 uur om volledige activering van de accu mogelijk te maken.

Het wordt aanbevolen om de fiets een tot twee keer per jaar te gebruiken totdat de accu volledig is ontladen. Laad hem daarna volledig op. Dit proces heeft een positief effect op de levensduur van de accu.

Accucapaciteit op het display

Wanneer je de motor van de fiets inschakelt en begint te trappen, geeft het accu-icoon op het display de gemeten instantane lading aan en niet de werkelijke lading.

Bij bergopwaarts gaat de indicator mogelijk een lagere resterende lading aan (het aantal brandende LED's op het display neemt af). Wanneer de motor is uitgeschakeld, kan bij stilstand of beweging door traagheid (bijvoorbeeld bergafwaarts) de indicator een hogere beschikbare lading tonen (bij afwezigheid van belasting op de motor stijgt de accuspanning).

De beste tijd om de hoeveelheid resterende lading te bepalen, is wanneer een constante snelheid wordt bereikt op een vlakke en rechte weg nadat het werk van de accu is gestabiliseerd.

Batterij opladen

Laad de accu op zonder hem uit het frame te verwijderen.

Aan het einde van elke fietstocht wordt het aanbevolen de accu altijd op te laden. De accu altijd opgeladen houden verlengt de levensduur.

Het is verplicht om de meegeleverde acculader te gebruiken en de instructies daarop te volgen. Gebruik geen acculaders die niet zijn goedgekeurd door SHARP. Ze kunnen de accu beschadigen en de levensduur beperken. Bij het gebruik van persoonlijke accessoires, niet met de fiets geleverd, vervalt de wettelijke garantie automatisch.

Lees voor het opladen van de accu aandachtig de volgende instructies en volg ze tijdens het proces.

• Gebruik alleen de meegeleverde acculader.
• Houd zowel de acculader als de accu uit de buurt van kinderen en huisdieren
• Het opladen moet plaatsvinden in een ruime, koele en droge plek, uit de buurt van directe warmtebronnen en vochtigheid.
• Indien het opladen plaatsvindt terwijl de accu in de fiets zit, zorg dan dat deze stabiel op de standaard staat en uitgeschakeld is.
• Het is normaal dat de acculader warm wordt tijdens het opladen.
  • Bedek de acculader niet.
• Houd de stekkers altijd schoon en droog.
• Hou de acculader niet nat.

• Gebruik de acculader en/of de accu niet als deze beschadigd zijn.

• Verbind eerst de acculader met de accu en sluit deze vervolgens aan op het stopcontact.
  • Voer het laden niet in direct zonlicht uit.

• Gebruik de acculader niet voor andere doeleinden of apparaten.
• Spanningsdalingen tijdens laadcycli kunnen de accu beschadigen.
• Spanningsvallen tijdens laadcycli kunnen de accu beschadigen.

Laat de accu niet langer dan 8 uur aangesloten op de lader.

Als de temperatuur van de accu te hoog oploopt, zal een onaangename geur worden waargenomen: stop onmiddellijk met opladen en neem contact op met het Service Center.

Accu FAQs

Is het normaal dat de accu warm wordt tijdens het opladen?

Ja, het is normaal dat de accu warm wordt tijdens het oplaadproces.

Onderhoud van acculader

Volg de volgende onderhoudsinstructies voor de acculader:

• Wanneer de accu volledig is opgeladen, koppel eerst het snoer los van het stopcontact en dan de voedingskabel van de accu.
• Bewaar de acculader op een droge en schone plek.
• De acculader heeft geen onderhoud nodig. Elke opening of manipulatie is verboden.
• Als u vermoedt dat de acculader beschadigd is, neem dan contact op met het servicecentrum.
• Als de kabel beschadigd is, neem contact op met het servicecentrum om deze te vervangen.
• Als de temperatuur van de acculader te hoog oploopt (boven 65°C), zal een onaangename geur worden waargenomen: stop onmiddellijk met opladen en neem contact op met het Service Center.

Onderhoud en schoonmaken

Technologische vooruitgang heeft de E-Bike en zijn componenten gecompliceerder gemaakt dan in het verleden en het tempo van innovaties neemt toe. Met deze voortdurende evolutie is het essentieel om voor elke mechanische en/of elektrische reparatie en/of onderhoud contact op te nemen met een erkend servicecentrum. Volg voor routinematig onderhoud en schoonmaken de onderstaande instructies.

Inspectie en onderhoud

Voor uw veiligheid en om de lange levensduur van uw fiets te waarborgen, wordt aangeraden deze regelmatig te inspecteren om de staat van het mechanische gedeelte te begrijpen en indien nodig de hulp van een technicus in te roepen.

Het behouden van goede mechanische en elektrische onderdelen is van fundamenteel belang voor uw veiligheid tijdens het gebruik. Controleer periodiek de bedrading en elektrische connectoren om ervoor te zorgen dat ze niet beschadigd zijn.

Fietsonderdeel	Con-troleer altijd voor gebruik	Con-troleer periodiek	Schoon-maken en smeren	Stel af en draai vast	Repareer indien nodig
Bandenspanning √√
Bandcondities √√
Remkalibratie √√
Stuurvergren-deling	√				√
DISPLAY √
Zadelvergren-deling	√			√
Remblokken √√
Remkabelspan-ning		√√√
Spaakspanning √√
Wielcentrering √√
Naven √√√
Ketting smering		√√
Achterderailleur kalibratie		√√√
Reflectoren		√√√√
Batterij en oplader		√			√
Stuurinrichting		√√√
B.B.		√√√
Schroeven, moeren, bouten, sloten		√√√

Componenten die onder normale slijtage vallen (bijv. banden, ketting, remmen) vallen niet onder de garantie.

De basis onderhoud van de fiets kan en moet direct door de eigenaar worden uitgevoerd; vereist geen speciaal gereedschap of specifieke technische kennis boven wat in deze handleiding wordt uitgelegd. Hier zijn een aantal voorbeelden van interventies die je zelf kunt uitvoeren. Alle andere inspectie-, onderhouds- en reparatiediensten moeten in een gespecialiseerd centrum worden uitgevoerd door een gekwalificeerde technicus. Neem bij twijfel of onzekerheid altijd contact op met het servicecentrum.

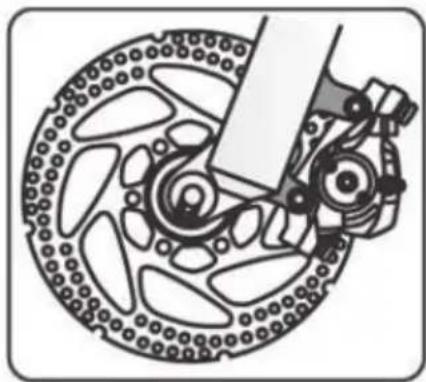

Pas de remmen aan

De fiets is uitgerust met MECHANISCHE SCHIJFREMMEN

De schijfremblokken vereisen minimale slijtage voordat ze een optimale remwerking bereiken. Bovendien raken de schijven oververhit wanneer ze worden gebruikt, raak ze niet aan nadat ze net zijn gestopt. Als een van de twee remsystemen kapot gaat, repareer deze dan onmiddellijk, want één rem is niet voldoende om veilig te remmen.

Het is aan te raden de remblokken, de mantels en de spanningkabels en hun smering zorgvuldig te controleren. Vervang de beschadigde onderdelen onmiddellijk als u rafelige of verlengde spiralen, gebogen uiteinden, roest of slijtage opmerkt. Om de remblokken te vervangen, draai de borgbout los totdat het blok eruit is en vervang het. Zorg ervoor dat de remblokken stevig vastzitten (aandraaien tot 5/8 Nm). Bij twijfel of als je een anomalie tijdens het gebruik vermoedt, laat de fiets dan door een monteur controleren.

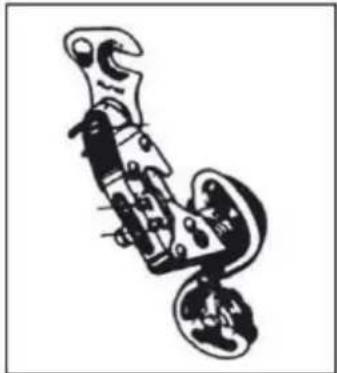

Het versnellingsapparaat afstellen

Als de ketting moeite heeft om op het grote achtertandwiel te klimmen (versnelling op het stuur maximaal gedraaid), draai schroef B iets los, zodat de ketting niet voorbij het laatste tandwiel gaat.

Als de ketting moeilijk naar beneden gaat op het kleine achtertandwiel, draai schroef A iets los om de derailleur op het kleine tandwiel uit te lijnen.

Bout- en moerenaandraaien

Tijdens het gebruik, door trillingen, kunnen sommige schroeven losraken. Wij adviseren je om periodiek de vastheid van de schroeven te controleren. Vervang onmiddellijk alle beschadigde of verloren onderdelen. Hieronder vindt je een tabel met aandraaimomenten die moeten worden toegepast voor de montage van verschillende soorten componenten. Voor elk onderdeel wordt het "min-max" interval vermeld waarbinnen die componenten doorgaans worden gehouden. De tabel is puur indicatief, omdat we herhalen dat talrijke variabelen bijdragen aan het beïnvloeden van de exacte mate van koppel die moet worden toegepast op de verschillende schroeven, zoals het gebruikte materiaal voor de schroef en/of het type draad, de secties en de diktes van het materiaal waarop je handelt en uiteraard het materiaal van de te koppelen onderdelen. De aandraaimomenten worden uitgedrukt in Newton-meter; onthoud dat voor de juiste uitvoering van deze bewerking een momentsleutel nodig is, die loslaat wanneer het gewenste koppel is bereikt.

Voorste naafmoer 20 - 27 Nm
Achterste naafmoer 27 - 33 Nm
Zadelklem 7 -22 Nm
Rem 10 Nm
Remblok 8 Nm
Remkabel 5 Nm
Kabels van de achterderailleur 5 - 6 Nm
Zadelpenklem 10 - 14 Nm
Stuurpenmoer en schroef 18 - 20 Nm
Derailleur op de dropout 12 - 15 Nm
Voorste derailleurmoer 5 - 7 Nm
Moer van de schijfremklauw 6 - 8 Nm
Stuurpen op de vork 5 - 8 Nm
Stuurpen op het stuur 5 - 8 Nm
Verstellers op het stuur 10 Nm
B.B. kettingblad en crank 32 - 50 Nm
BSA B.B. onderdelen	70 Nm
Pedalen	34 - 40 Nm

Inloopperiode

Uw fiets zal efficiënter zijn en in optimale omstandigheden blijven voor een lange tijd met een inloopperiode voor ononderbroken en intensief gebruik.

Rem- of versnellingskabels, spaken en andere mechanische onderdelen kunnen in de allereerste gebruiksfase losraken en er kan een wijziging in het servicecentrum nodig zijn voor de definitieve aanpassing.

We raden aan om na 30/35 uur gebruik en in elk geval na de eerste 30 dagen de elektrische fiets te laten controleren in een servicecentrum. Neem in elk geval voor elk probleem of twijfel dat u niet zelf kunt oplossen altijd contact op met het gespecialiseerde technische ondersteuningcentrum en gebruik de fiets niet in geval van reële of vermeende anomalieën.

We raden aan de mechanica vóór elk gebruik te controleren.

Na elke lange of moeilijke rit op onverhard terrein, als het wordt blootgesteld aan water of zand en in ieder geval elke 150 km.

• Maak de fiets schoon.
• Smeer de ketting, het vrije wiel, de versnelling en verwijder dan de overtollige olie. Je kunt je vertrouwde technicus om advies vragen over de beste smeermiddelen op de markt en de frequentie van onderhoud.
• Trek de voorrem aan en beweeg de fiets heen en weer en zorg ervoor dat alles in orde is. Als u bij elke beweging een dof geluid hoort, zijn er waarschijnlijk problemen met de besturing: neem contact op met het servicecentrum.
• Til het voorwiel van de grond en draai het naar rechts en links en maak sure dat de besturing soepel is. Als het stuur stug draait, zijn er waarschijnlijk problemen met de besturing: neem contact op met het servicecentrum.
• Zorg ervoor dat alle moeren, bouten, sloten en alle mechanische en bevestigingscomponenten gesloten en niet versleten en/of beschadigd zijn.

De fiets en zijn mechanische onderdelen zijn onderhevig aan slijtage. De materialen waarvan ze zijn samengesteld hebben verschillende levenscycli. HET WORDT AANBEVOLEN OM DE FIETS PERIODIEK OF TENMINSTE ÉEN KEER PER JAAR TE CONTROLEREN OM DE JUISTE FUNCTIONALITEIT EN DE SLITAAGTOESTAND VAN DE COMPONENTENTE EVALUEREN EN HET INDIEN NODIG TE VERVANGEN.

Lekke band

Gebruik de fiets niet in geval van een lekke of gedeeltelijk lekke band. Draag het met de hand.

Als een band lekt, haal het wiel uit de naaf om het te verwijderen en laat de band leeglopen. Verwijder de band met behulp van een bandenlichter om deze van de velg te halen. Verwijder de geperforeerde binnenband en vervang deze. Pomp de kamer een beetje op en plaats de band weer terug op de velg boven de kamer. Wees voorzichtig om de nieuwe binnenband niet te knijpen tussen de velg en de band. Draai het wiel om ervoor te zorgen dat de hele band correct op de velg is gepositioneerd en dat de kamer er volledig in zit. Pomp langzaam op tot de aanbevolen druk, terwijl je de positie van de band op de velg controleert. Plaats het wiel terug. Neem bij problemen contact op met het servicecentrum die ze zal vervangen.

Het wordt aanbevolen alleen een bandenlichter te gebruiken voor deze handeling. Anders, door een schroevendraaier of een ander gereedschap te gebruiken, loop je het risico de binnenband lek te maken.

Maak de fiets schoon

Stof het frame af met een zachte doek, verwijder het vuil met een vochtige doek en niet-schurende reiniger. Gebruik geen hogedrukreinigers. Droog alle onderdelen zorgvuldig en breng periodiek autowas aan.

Maak de kunststof onderdelen en banden schoon met zeep en water, droog ze zorgvuldig af.

Als u de fiets op natte of regenachtige dagen gebruikt, droog de fiets dan zorgvuldig voordat u deze parkeert.

Laat de fiets niet blootstaan aan vocht, regen of direct zonlicht. Als het niet mogelijk is om de fiets onderdak te zetten, dek deze dan af met een donker, waterdicht zeil.

Zout is zeer corrosief. Als u in kustgebieden woont of de fiets daar gebruikt, wordt aangeraden de fiets vaak te wassen om zout te verwijderen, zorgvuldig te drogen en een roestwerende middel aan te brengen op de ongelakte delen.

Smeer periodiek de trapas, het vrije wiel, de ketting en andere onderdelen die het nodig hebben. Controleer periodiek schroeven, moeren, bouten en sloten om ervoor te zorgen dat ze stevig vastzitten.

FIETSOPSLAG

Houd de fiets op een droge en overdekte plek, vermijd directe blootstelling aan zon, slecht weer en zout.

Als u van plan bent de fiets voor een lange periode niet te gebruiken, maak deze dan grondig schoon voordat u hem parkeert.

Laat de banden voor de helft leeglopen en hang de fiets, indien mogelijk, op en dek hem af met een bij voorkeur katoenen handdoek. Gebruik geen plastic folie.

Laad de batterij op en houd deze elke twee maanden opgeladen om te voorkomen dat deze volledig leegraakt. Zorg ervoor dat de batterijoplader niet is aangesloten op de voeding of op de fiets.

De aanbevolen opslagtemperatuur voor de lithiumbatterij is tussen 0° - 25°. Vermijd het opslaan van de batterij op te koude of te warme plaatsen.

Stel de batterij niet langdurig bloot aan warmtebronnen (+ 35/40 °).

Laat de batterij niet met condensatie achter die de batterij kan beschadigen, kortsluiten of corroderen.

Probleemopsporing

Beschrijving Oorzaken Oplossing
Probleem met de achterderailleur	Losse en/of beschadigde kabelsOnjuiste afstelling	Kalibreer of vervang de kabelsKalibreer de achter derailleur
Probleem met de ketting	Losse kettingschakelKettingschakel gebogen of gebrokenOngeregelde versnellingsbak	Draai de schroeven vastVervang de kettingschakelKalibreer de achter derailleur
Ruis tijdens het trappen	Ketting niet gesmeerdBeschadigde pedaallagersGebroken B.B. lagersVerplaatste crankarmLosse B.B.	Smeer de kettingVervang het pedaalVervang de B.B.Vervang de crankBeveilig de B.B.
Het vrijloopwiel draait niet	Vergrendelde vrijlooppennen	Smeer het vrijloopwiel of vervang het indien nodig
De remmen werken niet goed	Versleten remblokkenNatte of vuile remblokkenLosse en/of beschadigde kabelsVergrendelde remhendelOnjuiste reminstelling	Vervang remblokkenMaak remblokken en velgen schoonKalibreer of vervang de kabelsKalibreer de rem hendelKalibreer de remmen
Er is een piep bij gebruik van de rem	Versleten remblokkenOnjuiste reminstellingNatte of vuile remblokkenLosse remarmen	Vervang remblokkenKalibreer de remmenMaak remblokken en velgen schoonControleer de schroeven van de armen en maak zecorrectvast
Er is een dof geluid bij gebruik van de remmen	Uitsteeksel op de velgWiel niet uitgelijndOnjuiste reminstellingLosse remarmenLosse stuurinrichting	Repareer of vervang de velg (vraag service aan)Repareer het wiel (vraag service aan)Kalibreer de remmenControleer de schroeven van de armen en maak zecorrectvastDraai de besturing vast
Wiebelend wiel	Beschadigde naafWiel niet uitgelijndStuur vergrendeldWiel niet correct vastgemaakt	Vervang de naafRepareer het wiel (vraag om service)Kalibreer het stuurControleer het wiel
Rijden verloopt niet soepel	Wiel is niet uitgelijndStuur geblokkeerdKromme frame of vork	Repareer het wiel (vraag om service)Kalibreer het stuurVraag de service om reparatie
Frequent lekke band	Verouderde of beschadigde binnenbandBeschadigde bandBand niet geschikt voor de velgBand niet gecontroleerd na eerdere lekke bandBandenspanning te laagSpaken uit de velg	Vervang de binnenbandVervang de bandVervang de bandVervang de bandControleer de druk en pas aanVervang de spaak
De fiets heeft verminderde autonomie en/of snelheid	Lage batterijDefecte batterij of batterij aan einde levensduurLage bandenspanningRemmen schuren op velgenPad in de wind, heuvelopwaarts...	Laad de batterijVervang de batterijPomp de banden opKalibreer de remmenHet is mogelijk dat de autonomie van reizen wordt verminderd in deze gevallen van gebruik
De fiets werkt maar het display geeft de accucapaciteit niet aan	Losse connectorsBeschadigde kabel / behuizingBeschadigd display	Controleer alle connectorsControleer alle kabel en behuizingVervang het display
Het display geeft de acculading weer maar de fiets werkt niet	Defecte reinhibitorLosse motorkabelconnector	Controleer de remmen, vervang de inhibitorControleer connector
De motor werkt zonder te trappen	Defecte sensorDefecte/beschadigde controller	Vervang de sensorVervang de controller

Technische specificaties

Model BK-DM02
Algemeen
Nominale snelheid 25 km/u
Fietsgewicht 25,5 kg
Bereik* ca. 45 km
Maximale belasting 100 kg
Rijder hoogte 150-190 cm
Banden/wielmaat 28" 700 x 40C
Frame
	Stalen frame met geveerde voorvork
Elektronica
Motor Achter-naaf motor 36V*250W
Batterijset 36V*7,8Ah (280Wh) Lithium	cellen, verborgen in het frame
Batterij oplaadcycli 600 tot 700
DISPLAY LED 5 niveau assistentie
Batterij oplader AC 100V-240V /DC 42V	2A
Oplaadtijd 4-5 uren
Remmen
	Mechanische schijfremmen 160mm
Remklauw Met aluminium remgrepen	met uitschakelsysteem
Derailleur
	Revoshift 6 versnellingen, Shimano Tourney TZ

OPMERKINGEN:

Het bereik van de fiets met behulp van trapondersteuning kan variëren afhankelijk van de verschillende gebruiksomstandigheden en het gewicht dat wordt vervoerd. Deze waarden kunnen beïnvloed worden door het gewicht van de gebruiker, het type route (steile beklimmingen), transport van zware voorwerpen, bandenspanning, ongunstige weersomstandigheden, evenals herhaaldelijke stoppen en hervatten van de reis, waardoor het bereik aanzienlijk wordt verminderd.
