ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HBW7518CF HAIER

Το παρόν εγχειρίδιο εγκατάστασης έχει σχεδιαστεί για τους κατασκευαστές κουζινών που θα ασχοληθούν με αυτά τα προϊόντα. Για τη διασφάλιση της ασφάλειας και για να πετύχετε τα καλύτερα αποτελέσματα, σας παρακαλούμε να διαβάσετε προσεκτικά το παρόν εγχειρίδιο, συμπεριλαμβανόμενων των οδηγιών ασφαλείας, και να το φυλάξετε για μελλοντική χρήση. Πριν προχωρήσετε στην εγκατάσταση, σημειώστε τον σειριακό αριθμό, καθώς μπορεί να τον χρειαστείτε σε περίπτωση επισκευών. Ελέγξτε για τυχόν ζημιές κατά τη μεταφορά και συμβουλευτείτε έναν τεχνικό σε περίπτωση αμφιβολίας πριν από τη χρήση. Φυλάσσετε πάντα όλο το υλικό συσκευασίας μακριά από παιδιά.

i ΣΗΜΕΙΩΣΗ: τα χαρακτηριστικά, οι εικόνες στο εγχειρίδιο και τα εξαρτήματα του προϊόντος ενδέχεται να διαφέρουν ανάλογα με το μοντέλο που αγοράσατε.

ευρετήριο

1 Προειδοποιήσεις ασφαλείας για την εγκατάσταση σ.184
2 Πού εγκαθίσταται το προϊόν σ.185
3 Διαστάσεις ψυγείου σ.186
4 Εργαλεία εγκατάστασης σ.188
5 Διαστάσεις επίπλου σ.188

5.1 Προφυλάξεις

5.2 Διαστάσεις σε mm

6 Εγκατάσταση επίπλου και εξαερισμός σ.190

6.1 Εγκατάσταση σε στήλη

7 Βίντεο εγκατάστασης βήμα προς βήμα σ.191

8 Αφαίρεση των τεμαχίων σφράγισης σ.192

8.1 Ξεκλείδωμα των πορτών

9 Αλλαγή της κατεύθυνσης ανοίγματος πόρτας σ.192

9.1 Αφαίρεση της κάτω βίδας
9.2 Αντιστροφή μεντεσέδων
9.3 Ασφάλιση του επάνω καλύμματος
9.4 Ασφάλιση των βιδών στην αντίθετη πλευρά του ψυγείου
9.5 Τοποθέτηση της κάτω βίδας στην αντίθετη πλευρά του ψυγείου
9.6 Ασφάλιση των πορτών στην αντίθετη πλευρά του ψυγείου

10 Οδηγίες εγκατάστασης για το ψυγείο σ.197

10.1 Εφαρμογή της επάνω μπάρας εγκατάστασης του ψυγείου
10.2 Εφαρμογή των αποστατών στο πλάι του ψυγείου
10.3 Εφαρμογή των πλαισίων στήριξης στις πόρτες του ψυγείου
10.4 Εφαρμογή του αποστάτη στο πίσω μέρος του ψυγείου
10.5 Εντοιχιζόμενη εγκατάσταση
10.6 Ανοχές στην πλευρά του μεντεσέ
10.7 Τοποθέτηση του κεντρικού καλύμματος
10.8 Ρύθμιση του ύψους του ψυγείου
10.9 Ανοχές με το έπιπλο

ευρετήριο

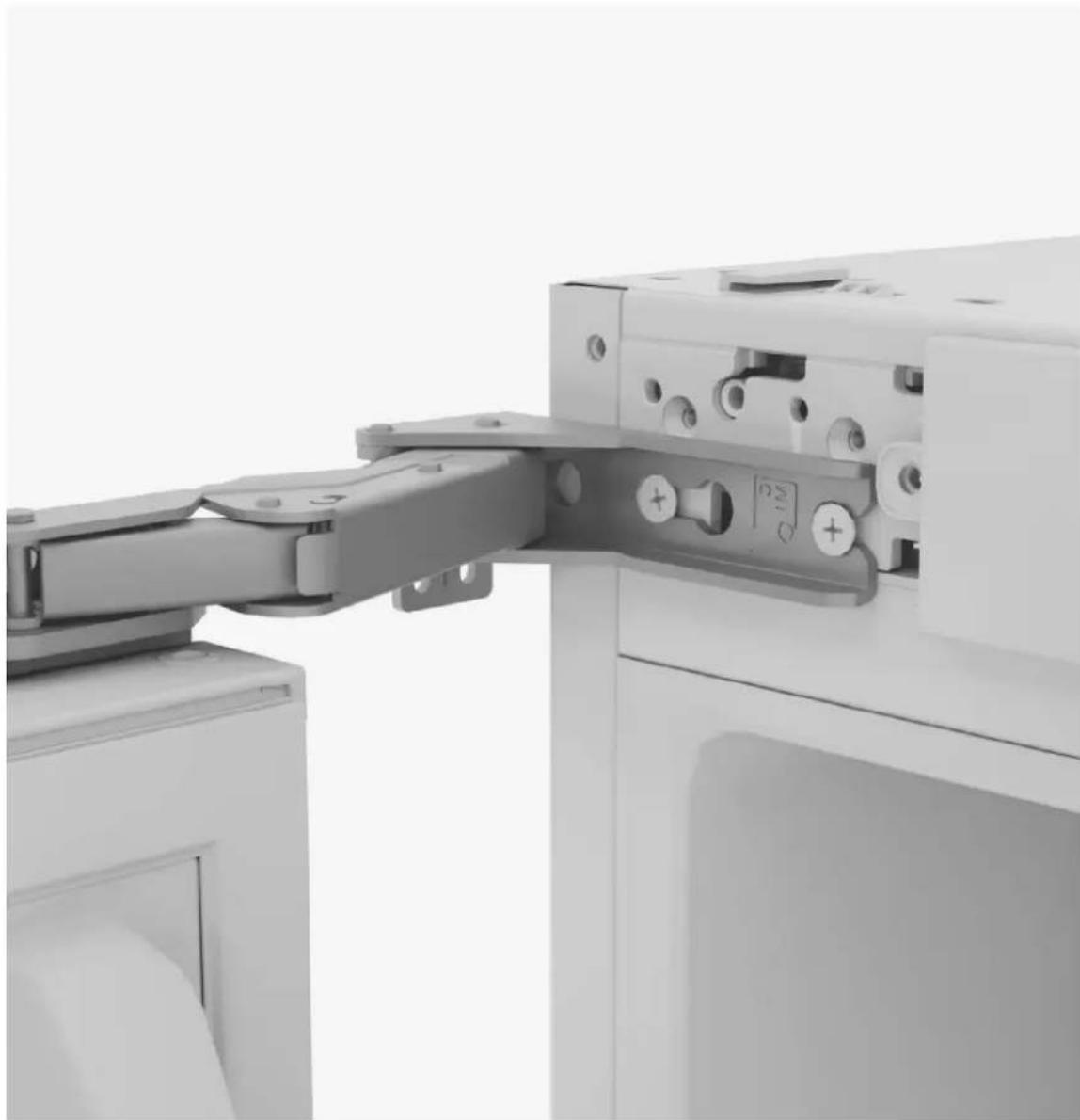

10.10 Ασφάλιση των μεντεσέδων στο έπιπλο
10.11 Στήριξη του κεντρικού καλύμματος
10.12 Ασφάλιση του ψυγείου στο επάνω ράφι
10.13 Αφαίρεση των πτερυγίων τοποθέτησης αποστάτη
10.14 Τοποθέτηση των πορτών επίπλου
10.15 Περιστροφή των αποστατών από το εγκάρσιο στήριγμα
10.16 Ρύθμιση του εγκάρσιου στηρίγματος
10.17 Αποσύνδεση του εγκάρσιου στηρίγματος από την πόρτα ψυγείου
10.18 Τοποθέτηση του εγκάρσιου στηρίγματος στην πόρτα του επίπλου
10.19 Ασφάλιση του εγκάρσιου στηρίγματος στην πόρτα του επίπλου
10.20 Τοποθέτηση της πόρτας επίπλου στην αντίστοιχη πόρτα ψυγείου
10.21 Ρύθμιση της πόρτας επίπλου
10.22 Ασφάλιση της πόρτας επίπλου
10.23 Σύνδεση των βραχιόνων στήριξης στις πόρτες επίπλου

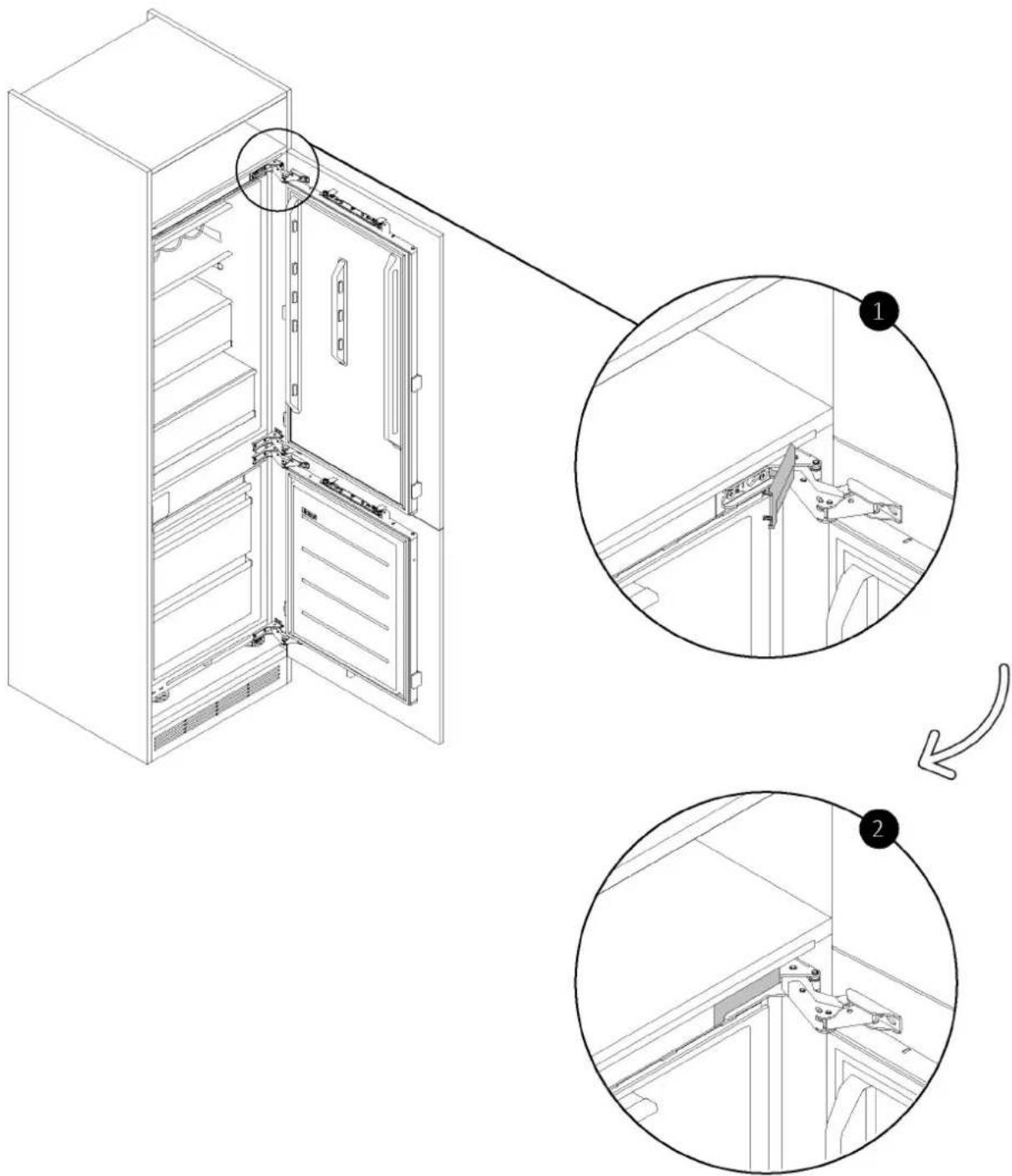

10.24 Τοποθέτηση του καλύμματος στον άνω μεντεσέ

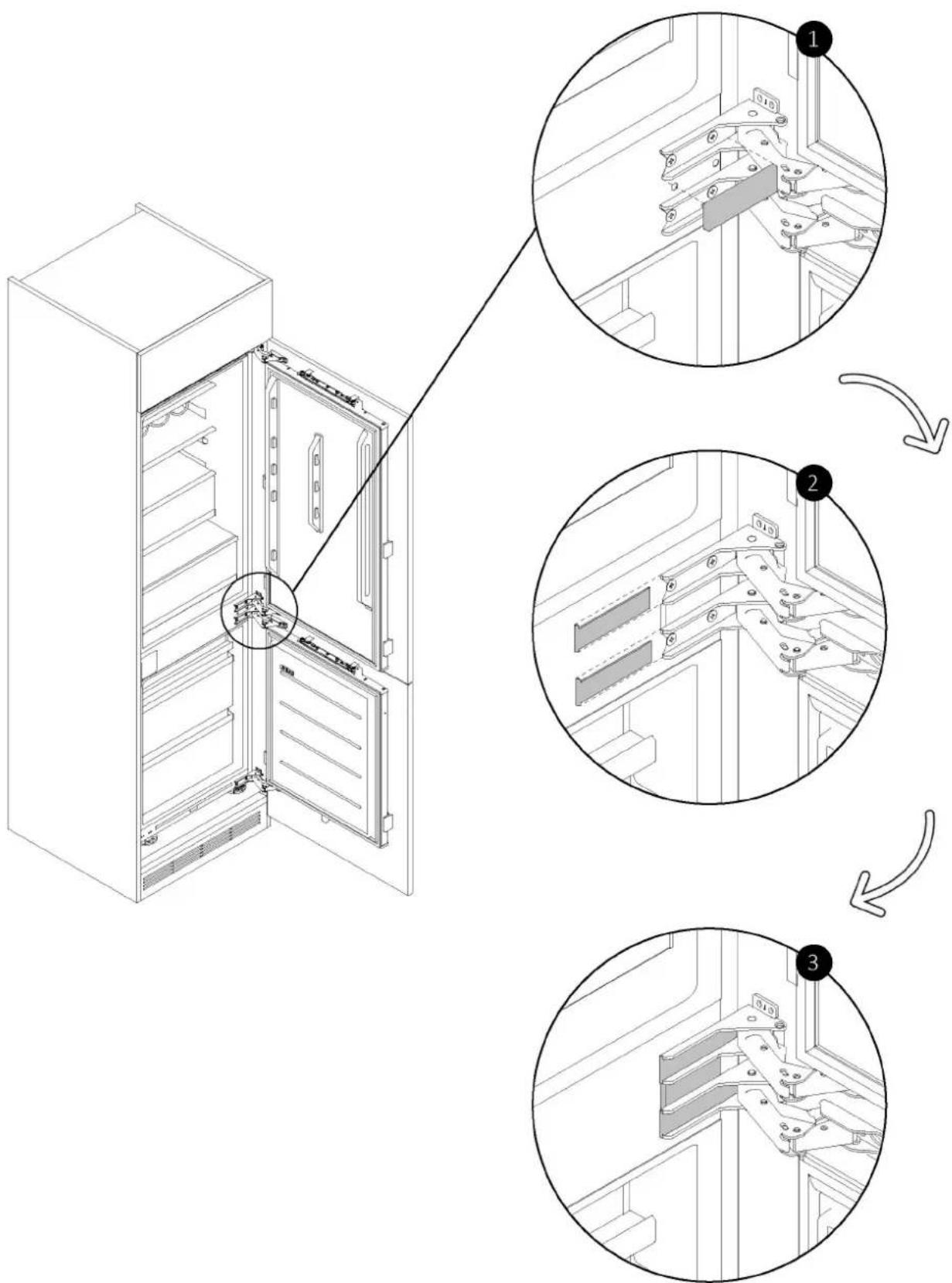

10.25 Τοποθέτηση των καλυμμάτων στους κεντρικούς μεντεσέδες
10.26 Τοποθέτηση των κάτω καλυμμάτων

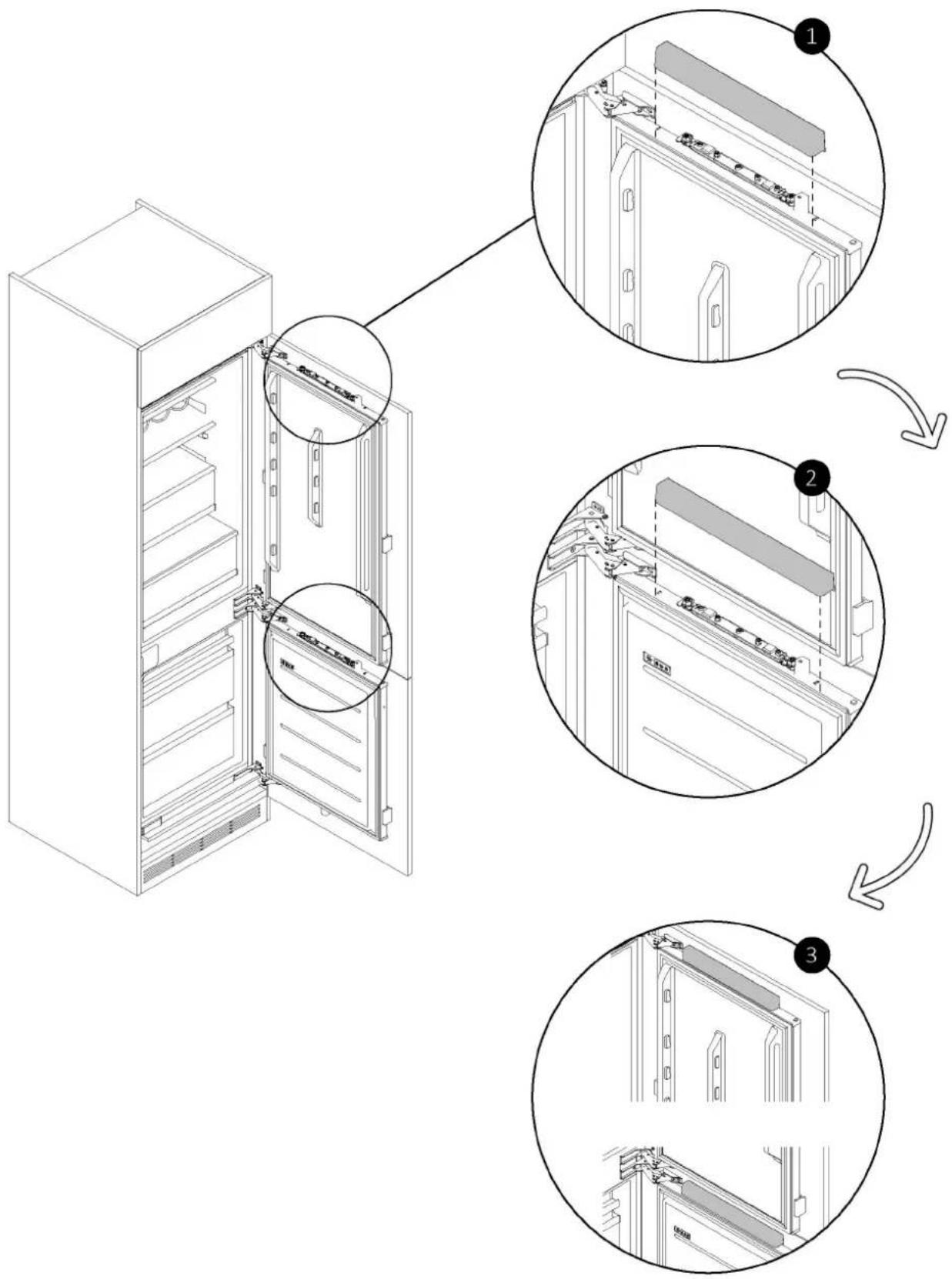

10.27 Τοποθέτηση των καλυμμάτων στις πόρτες του ψυγείου

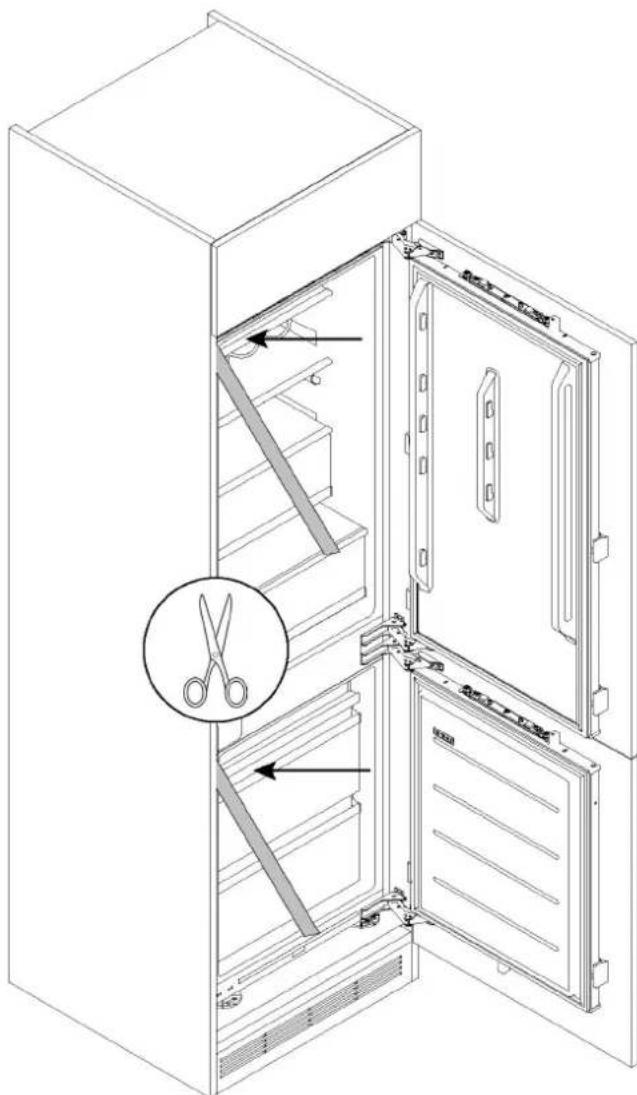

10.28 Εφαρμογή των λάστιχων στο πλάι του ψυγείου

11 Σύνδεση στο ηλεκτρικό δίκτυο σ.220

11.1 Προειδοποιήσεις

11.2 Άλλες συμβουλές

12 Παράδοση στον χρήστη σ.222

13 Αποσυναρμολόγηση του προϊόντος σ.222

1 Προειδοποιήσεις ασφαλείας για την εγκατάσταση

Τηρήστε αυτές τις οδηγίες πριν ξεκινήσετε την εγκατάσταση του προϊόντος.

Τηρήστε τις ακόλουθες κατευθυντήριες γραμμές πριν ξεκινήσετε την εγκατάσταση του προϊόντος. Η ασφάλειά σας είναι πολύ σημαντική για εμάς. Διαβάστε προσεκτικά αυτές τις οδηγίες πριν χρησιμοποιήσετε το προϊόν.

• Η εγκατάσταση πρέπει να πραγματοποιείται από ειδικευμένο τεχνικό ο οποίος είναι εξοικειωμένος και εφαρμόζει τους ισχύοντες νόμους της χώρας εγκατάστασης και τις οδηγίες του κατασκευαστή.
• Εάν απαιτείται βοήθεια από τον κατασκευαστή για την αποκατάσταση βλαβών που προκύπτουν από εσφαλμένη εγκατάσταση, αυτή η βοήθεια δεν καλύπτεται από την εγγύηση.
• Αφαιρέστε το υλικό συσκευασίας πριν από τη λειτουργία της συσκευής.
• Αφού αποσυσκευάσετε το προϊόν, ελέγξτε ότι δεν έχει υποστεί ζημιές. Σε περίπτωση οποιουδήποτε προβλήματος, επικοινωνήστε με το κέντρο εξυπηρέτησης πριν προχωρήσετε στην εγκατάσταση και μην το συνδέσετε με την παροχή ρεύματος.
• Ένα προϊόν που έχει υποστεί ζημιά μπορεί να προκαλέσει βραχυκύκλωμα, ηλεκτροπληξία, κίνδυνο πυρκαγιάς και άλλους κινδύνους.
• Ελέγξτε για τυχόν παρελκόμενα ή συμπληρωματικά υλικά (σακούλες με βίδες, έγγραφα, φυλλάδια κ.λπ.) στη συσκευασία και, αν υπάρχουν, αφαιρέστε τα και αποθηκεύστε τα.
• Πριν από την εγκατάσταση της συσκευής, βεβαιωθείτε ότι ο εξαερισμός είναι επαρκής ώστε να επιτρέπεται η σωστή κυκλοφορία δροσερού αέρα που απαιτείται για την ψύξη και την προστασία των εσωτερικών εξαρτημάτων. Ανάλογα με τον τύπο της εγκατάστασης, δημιουργείτε τα συγκεκριμένα ανοίγματα όπως απεικονίζεται.
• Εάν χρειάζεται η βοήθεια του κατασκευαστή για την αποκατάσταση τυχόν βλαβών λόγω εσφαλμένης εγκατάστασης, αυτή η βοήθεια δεν καλύπτεται από την εγγύηση. Ακολουθήστε τις οδηγίες εγκατάστασης που παρέχονται για ειδικευμένο προσωπικό.
• Η εσφαλμένη εγκατάσταση μπορεί να προκαλέσει ζημιά ή τραυματισμό σε ανθρώπους, ζώα ή περιουσιακά στοιχεία. Ο κατασκευαστής δεν είναι δυνατό να θεωρηθεί υπεύθυνος για τέτοια ζημιά ή τραυματισμό.
• Η ασφαλής χρήση είναι εγγυημένη μόνο εάν η εγκατάσταση έχει πραγματοποιηθεί σωστά σύμφωνα με τις παρούσες οδηγίες. Σε περίπτωση ζημιών λόγω εσφαλμένης εγκατάστασης, την ευθύνη φέρει ο εγκαταστάτης.
• Συνιστάται να φοράτε προστατευτικά γάντια κατά την εγκατάσταση για την αποφυγή τραυματισμού από κοψίματα.
• Η εγγύηση δεν καλύπτει ζημιές που προκαλούνται από εσφαλμένη εγκατάσταση.
• Σε περίπτωση εσφαλμένης εγκατάστασης, παραποίησης της συσκευής ή μη συμμορφούμενης σύνδεσης, η ισχύς της εγγύησης καθίσταται άκυρη.
• Μετά την εγκατάσταση, το καλώδιο τροφοδοσίας δεν πρέπει να έρθει σε επαφή με κινούμενα μέρη εξαρτημάτων της κουζίνας (π.χ. συρτάρι) και δεν πρέπει να υποβάλλεται σε μηχανικές καταπονήσεις.
• Αυτό το προϊόν απαιτεί συνεχή εξαερισμό κατά τη διάρκεια της χρήσης. Μην καλύπτετε τους αεραγωγούς.
• Μόλις ολοκληρωθεί η εγκατάσταση, ο τεχνικός πρέπει να βεβαιωθεί ότι το προϊόν έχει εγκατασταθεί σωστά.

Σημαντικές προειδοποιήσεις

• Μην εγκαθιστάτε τη συσκευή σε χώρους που εκτίθενται σε άμεσο ηλιακό φως για να αποφευχθεί η μεταβολή της απόδοσης του προϊόντος.
• Εγκαταστήστε και χρησιμοποιήστε αυτό το προϊόν σε κλειστό, καλυμμένο, στεγνό και καλά αεριζόμενο περιβάλλον.
• Μην εγκαθιστάτε το προϊόν σε εξωτερικούς χώρους εκτεθειμένους στα καιρικά φαινόμενα.
• Εγκαταστήστε το προϊόν κοντά σε ηλεκτρική πρίζα.
• Κρατήστε το προϊόν σε απόσταση από εστίες φλόγας.
• Εγκαταστήστε τη συσκευή σε επίπεδη επιφάνεια, σε μια περιοχή κατάλληλη νια το μένεθος και τη χρήση της.
• Καθαρίστε τη συσκευή με νερό και ένα ήπιο απορρυπαντικό και στεγνώστε τη με ένα μαλακό πανί.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το ψυγείο είναι μια βαριά συσκευή. Για την αποφυγή ζημιών στη μονάδα και την αποτροπή τραυματισμών, είναι απαραίτητο η μεταφορά να γίνεται από τουλάχιστον δύο άτομα με αργό και ελεγχόμενο τρόπο. Διατηρείτε πάντα το ψυγείο σε όρθια θέση.

- Μετά την εγκατάσταση, αφήστε το ψυγείο σε ηρεμία για τουλάχιστον 4 ώρες πριν το θέσετε σε λειτουργία, ώστε να κατακαθίσει το λάδι του συμπιεστή.

Αυτό το προϊόν προορίζεται αποκλειστικά για εγκατάσταση σε οικιακά ή παρόμοια περιβάλλοντα, όπως:

• Χώροι κουζίνας που προορίζονται για το προσωπικό σε καταστήματα, γραφεία και άλλα εργασιακά περιβάλλοντα.
• Χώροι που διατίθενται στο προσωπικό και τους πελάτες σε ξενοδοχεία, μοτέλ και άλλα πεοιβάλλοντα οικιστικού τύπου.
• Κέντρα ομορφιάς, Bed & Breakfasts (B & B).
  • Για υπηρεσίες τροφοδοσίας και παρόμοιες εφαρμογές, εξαιρώντας τη λιανική πώληση.

Εγκαταστήστε αυτό το προϊόν σε χώρο όπου η θερμοκρασία περιβάλλοντος δεν είναι χαμηλότερη ή υψηλότερη από τη θερμοκρασία λειτουργίας που αναγράφεται στην ετικέτα του προϊόντος: διαφορετικά, η συσκευή δεν θα λειτουργήσει σωστά.

• Εκτεταμένο εύκρατο (SN): "Αυτή η συσκευή προορίζεται για χρήση σε θερμοκρασίες περιβάλλοντος που κυμαίνονται από 10°C έως 32°C".
• Εύκρατο (N): "Αυτή η συσκευή προορίζεται για χρήση σε θερμοκρασίες περιβάλλοντος που κυμαίγονται από 16°C έως 32°C".
• Υποτροπικό (ST): "Αυτή η συσκευή προορίζεται για χρήση σε θερμοκρασίες περιβάλλοντος που κυμαίνονται από 16°C έως 38°C".
• Τροπικό (Τ): "Αυτή η συσκευή προορίζεται για χρήση σε θερμοκρασίες περιβάλλοντος που κυμαίνονται από 16°C έως 43°C."

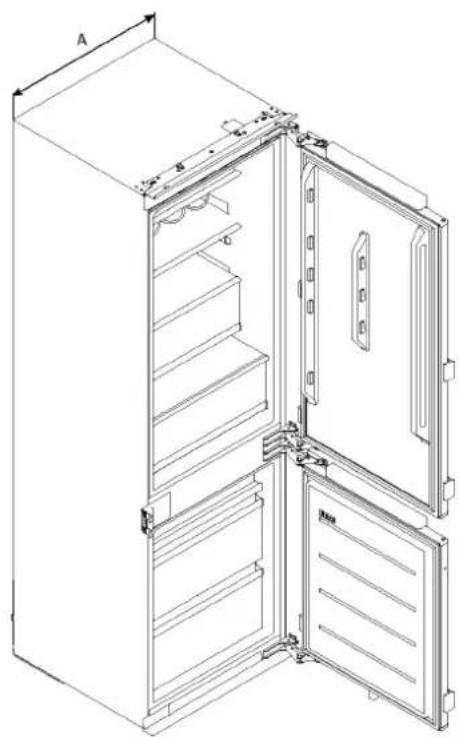

3 Διαστάσεις ψυγείου

Διαστάσεις σε mm

Μπροστινή αξονομετρική προβολή
Οπίσθια αξονομετρική προβολή

Μήκος καλωδίου 2270 mm

Movτέλα	A (mm)	B(mm)	C(mm)	D(mm)	E (mm)	F (mm)	G (mm)
HBW7518CF	550 ± 2	550 ± 2	1772 ± 2	1027	716	691	675
HBW7519CF	550 ± 2	550 ± 2	1935 ± 2	1190	716	691	675

Διαστάσεις σε mm

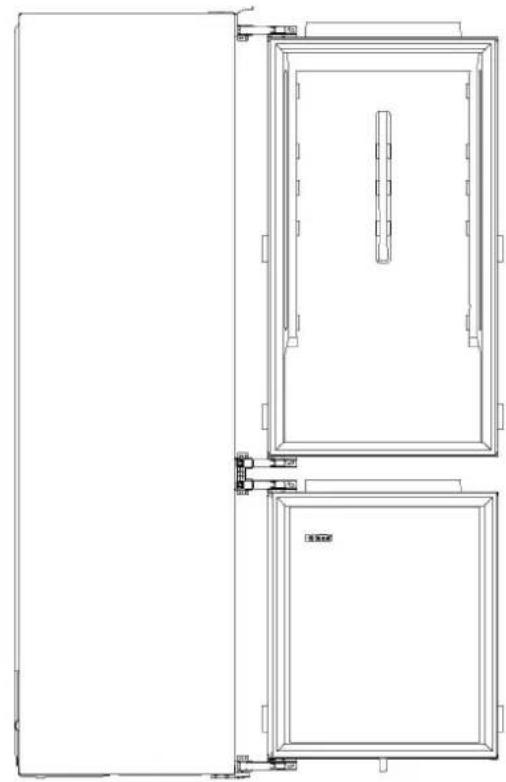

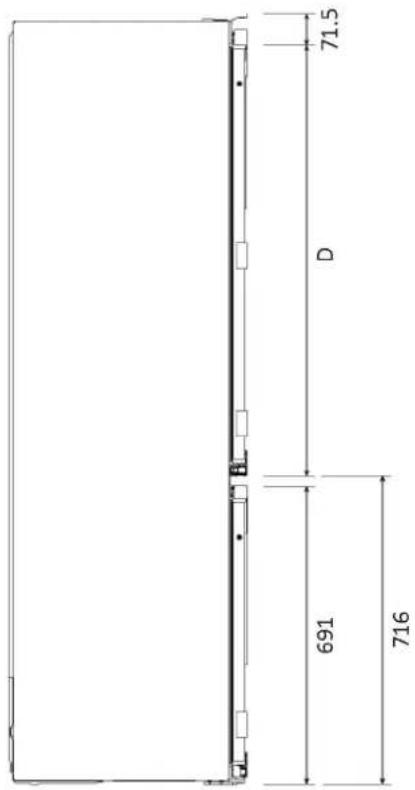

Πλευρική όψη

με κλειστές πόρτες

Πλευρική όψη

με ανοιχτές πόρτες

71.5 D 691 716

ΣΗΜΕΙΩΣΗ: οι κωδικοί ενδέχεται

να αλλάξουν με την πάροδο του χρόνου.

4 Εργαλεία εγκατάστασης

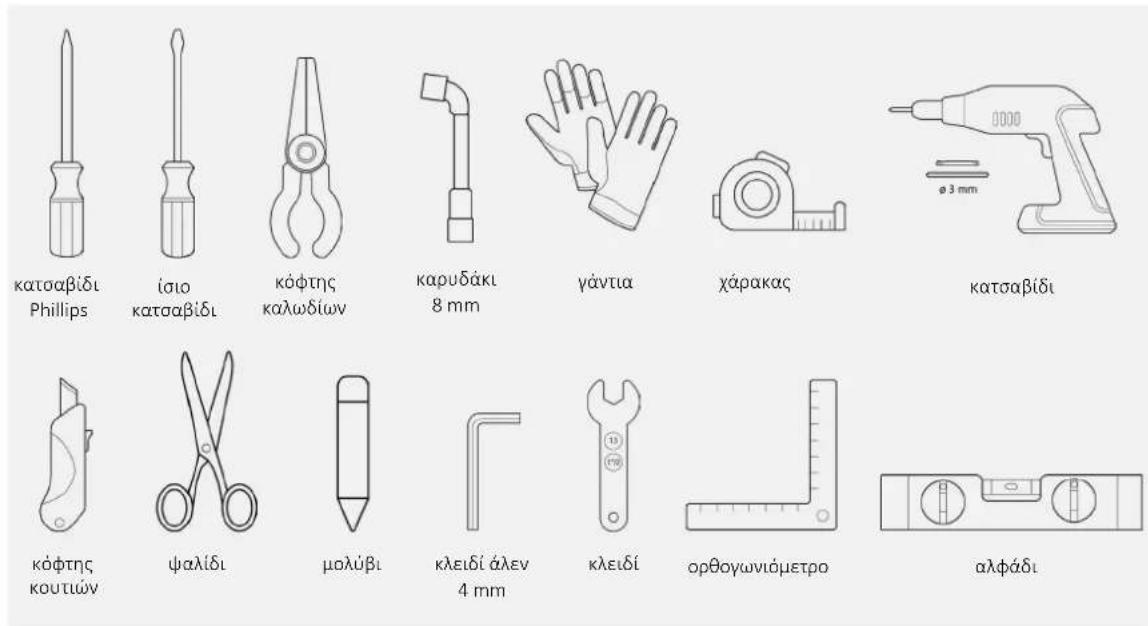

Απαιτούμενα εργαλεία

κατσαβίδι Phillips ίσιο κατσαβίδι κόφτης καλωδίων καρυδάκι 8 mm γάντια χάρακας κατσαβίδι κόφτης κουτιών ψαλίδι μολύβι κλειδί άλεν 4 mm κλειδί ορθογωνιόμετρο αλφάδι

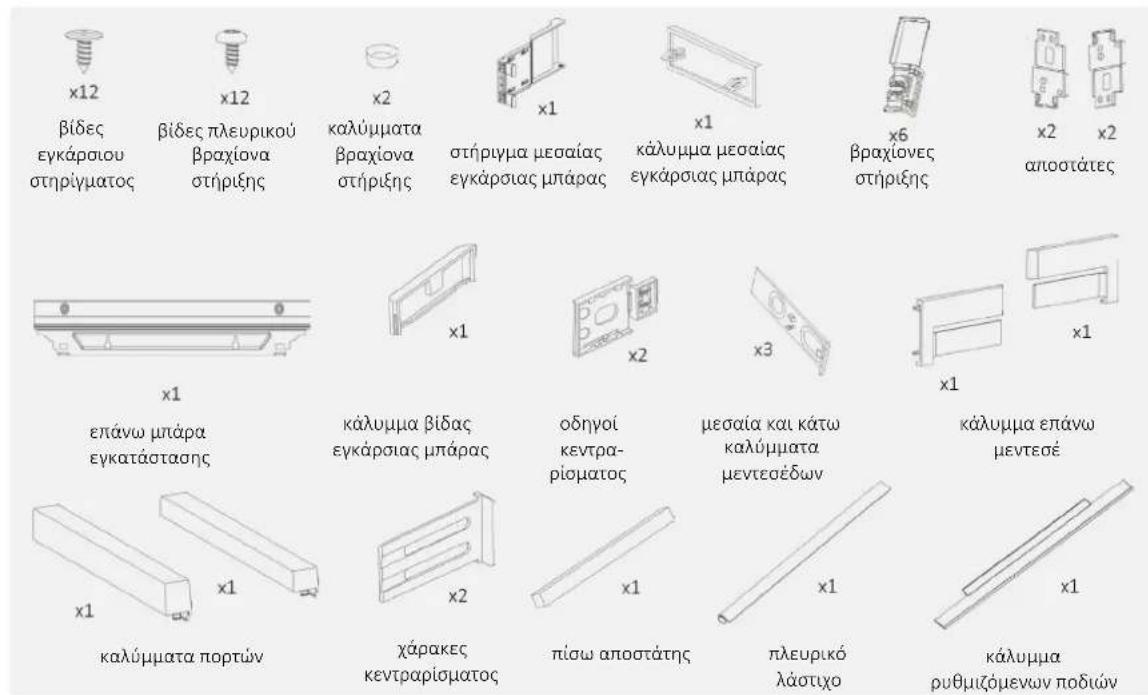

Εργαλεία που παρέχονται με το προϊόν

x12 βίδες εγκάρσιου στηρίγματος x12 βίδες πλευρικού βραχίονα στήριξης x2 καλύμματα βραχίονα στήριξης x1 στήριγμα μεσαίας εγκάρσιας μπάρας x1 κάλυμμα μεσαίας εγκάρσιας μπάρας x6 βραχίονες στήριξης x2 x2 αποστάτες x1 επάνω μπάρα εγκατάστασης x1 κάλυμμα βίδας εγκάρσιας μπάρας x2 οδηγοί κεντρα- ρίσματος x3 μεσαία και κάτω καλύμματα μεντεσέδων x1 κάλυμμα επάνω μεντεσέ x1 καλύμματα πορτών x1 κάρακες κεντραρίσματος x2 πίσω αποστάτης x1 πλευρικό λάστιχο x1 κάλυμμα ρυθμιζόμενων ποδιών

5 Διαστάσεις επίπλου

5.1 Προφυλάξεις

• Προβλέψτε τον χώρο εντοιχισμού χωρίς οπίσθιο τοίχωμα.
• Για τον εξαερισμό του προϊόντος, ακολουθήστε τις οδηγίες του παρόντος εγχειριδίου.
• Συνιστάται η στερέωση της μονάδας στον τοίχο για να αποτραπεί η ανατροπή της.

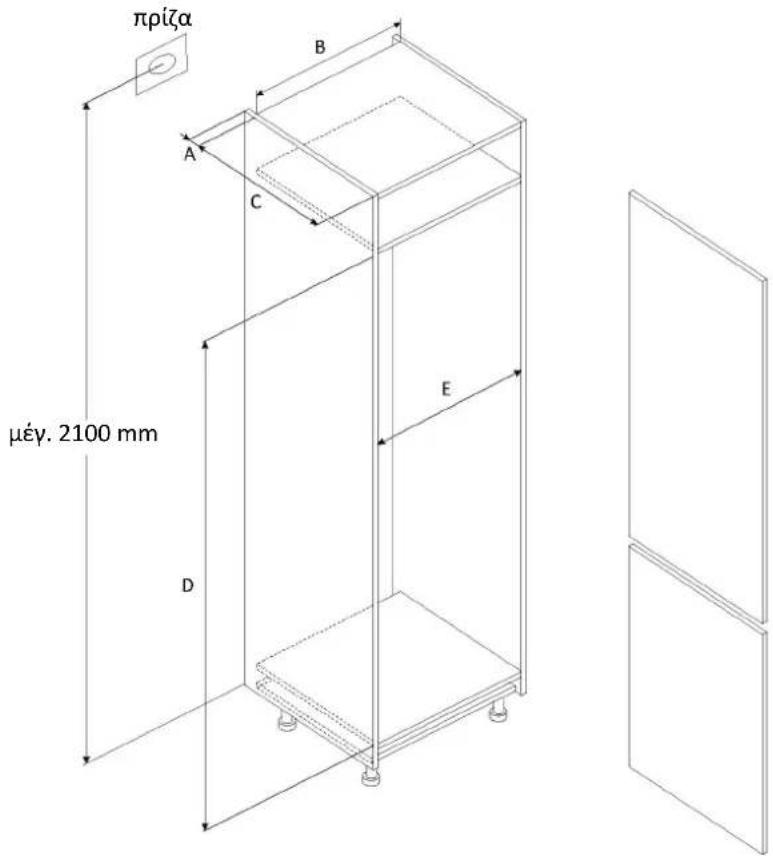

5.2 Διαστάσεις σε mm

Μπροστινή αξονομετρική προβολή

με ασυναρμολόγητες πόρτες

πρίζα A B C E D μέν. 2100 mm

Μοντέλα		A (mm)	B(mm)	C(mm)	D(mm)	E (mm)
HBW7518CF	Ελάχ.	50 400		560 17	78 555
	Συνιστάται			580	1780	562
	Μέγ.			-	1782	568
HBW7519CF	Ελάχ.	50 400		560 19	41 555
	Συνιστάται			580	1943	562
	Μέγ.			-	1945	568

6 Εγκατάσταση επίπλου και εξαερισμός

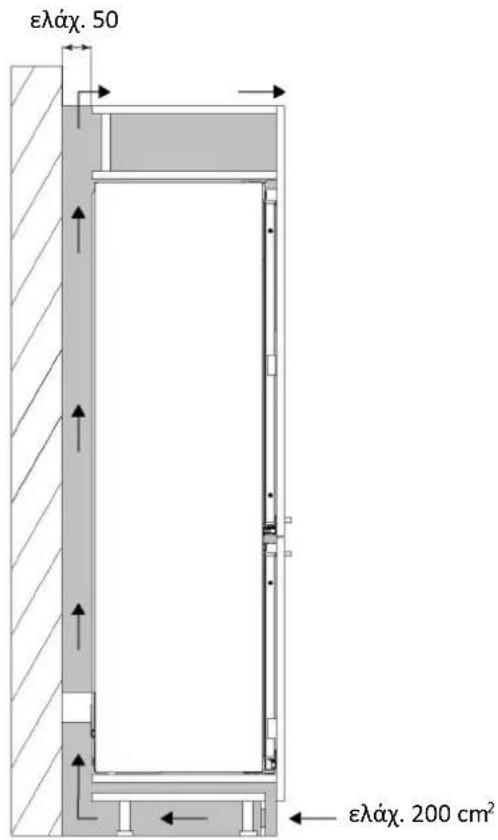

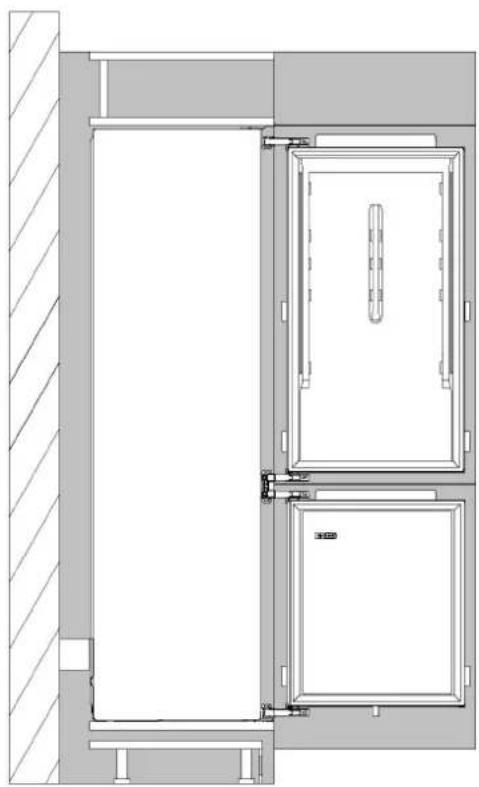

6.1 Εγκατάσταση σε στήλη

Πλευρικό τμήμα

ελάχ. 50 ελάχ. 200 cm²

Πλευρικό τμήμα

Εάν δεν είναι δυνατό να δημιουργήσετε άνοιγμα στο σοβατεπί, βρείτε μια εναλλακτική λύση για να εξασφαλίσετε τη σωστή κυκλοφορία του αέρα.

Μπορείτε να δείτε το βίντεο εγκατάστασης του προϊόντος σαρώνοντας τον κωδικό Κρ.

ή κάνοντας κλικ σε αυτόν τον σύνδεσμο

8 Αφαίρεση των τεμαχίων σφράγισης

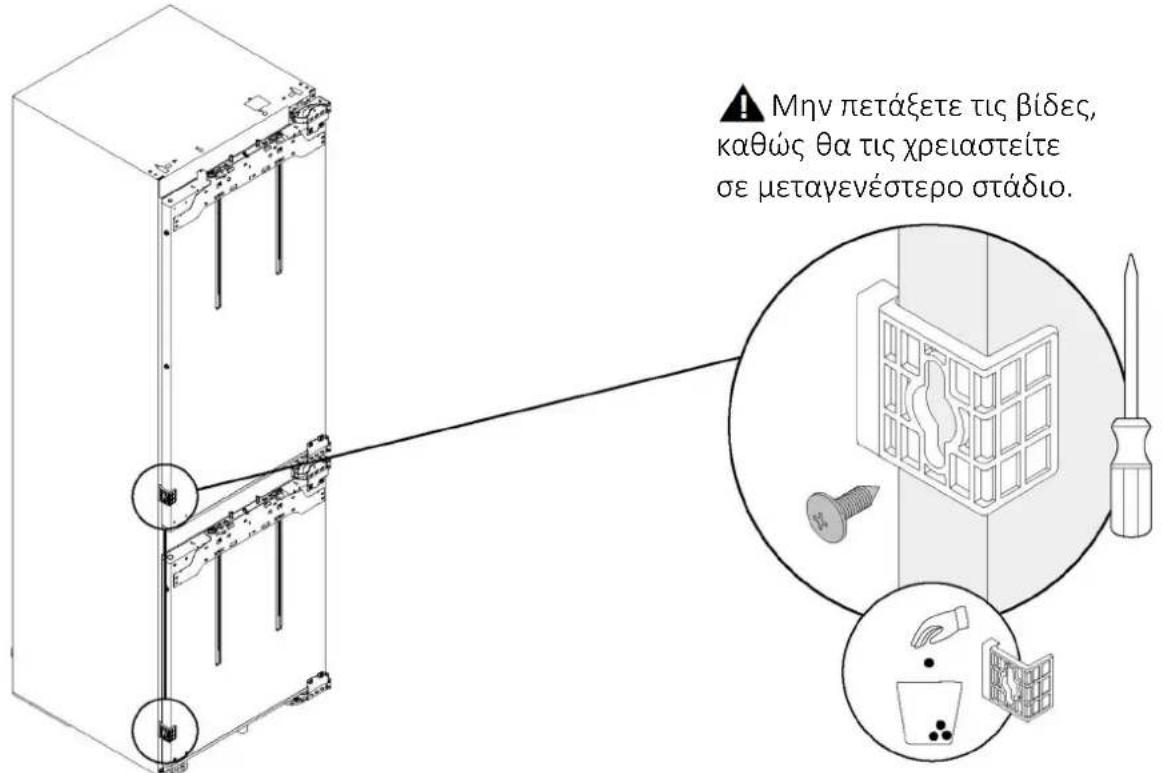

8.1 Ξεκλείδωμα των πορτών

Λασκάρετε τη βίδα κατά 5 mm, σπρώξτε προς τα κάτω τα τεμάχια σφράγισης για να τα αφαιρέσετε και στη συνέχεια πετάξτε τα.

Mην πετάξετε τις βίδες, καθώς θα τις χρειαστείτε σε μεταγενέστερο στάδιο.

9 Αλλαγή της κατεύθυνσης ανοίγματος πόρτας

ΣΗΜΕΙΩΣΗ: ακολουθήστε τις παρακάτω οδηγίες μόνο εάν είναι απαραίτητο να αντιστρέψετε την κατεύθυνση ανοίγματος της πόρτας· διαφορετικά, προχωρήστε στο επόμενο κεφάλαιο (σελ. 21).

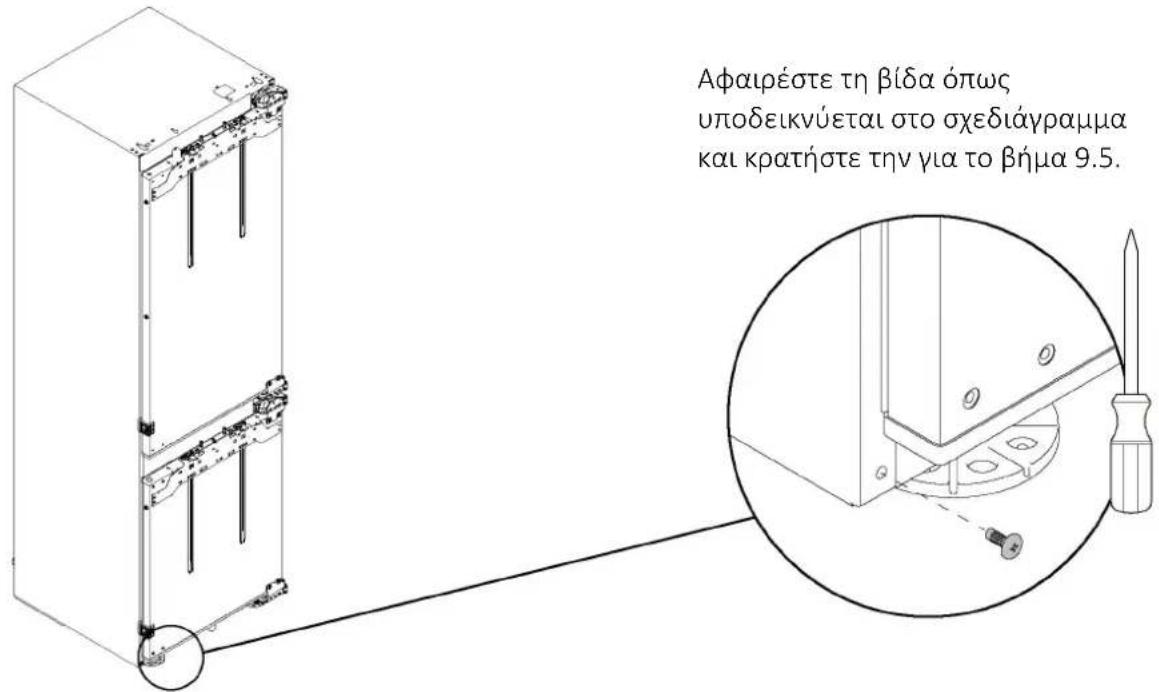

9.1 Αφαίρεση της κάτω βίδας

Αφαιρέστε τη βίδα όπως υποδεικνύεται στο σχεδιάγραμμα και κρατήστε την για το βήμα 9.5.

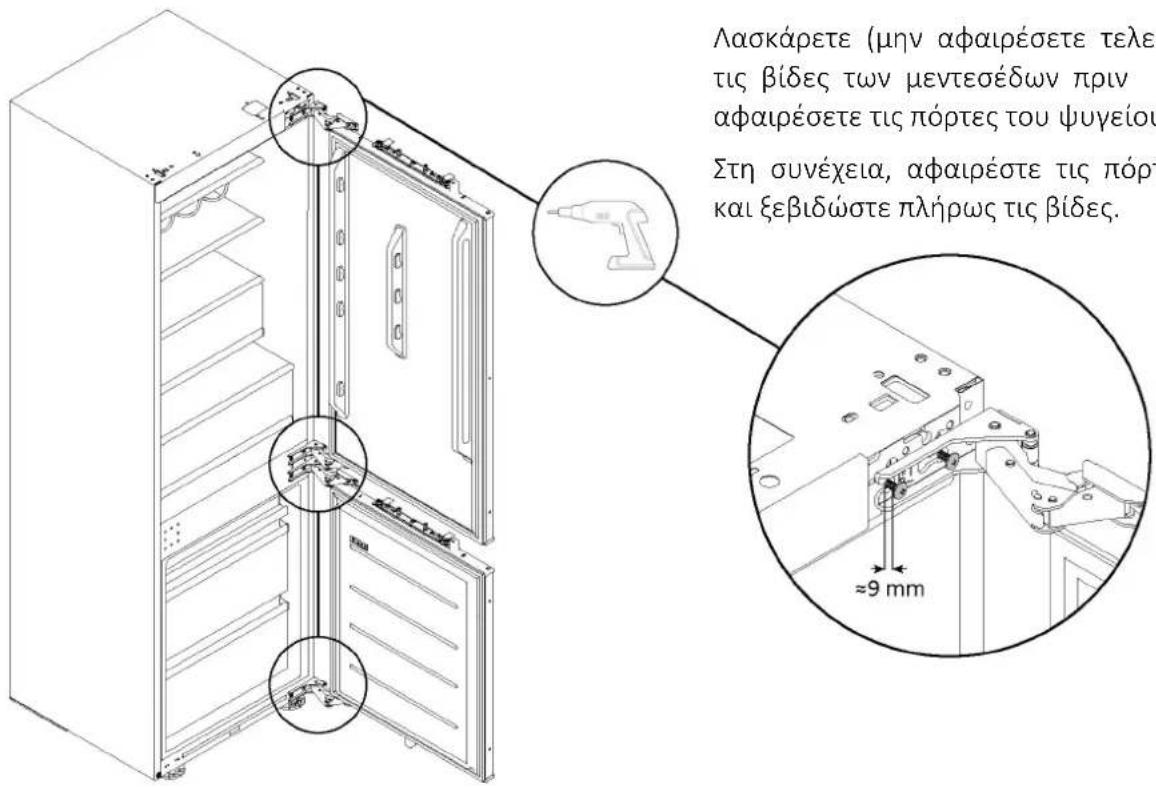

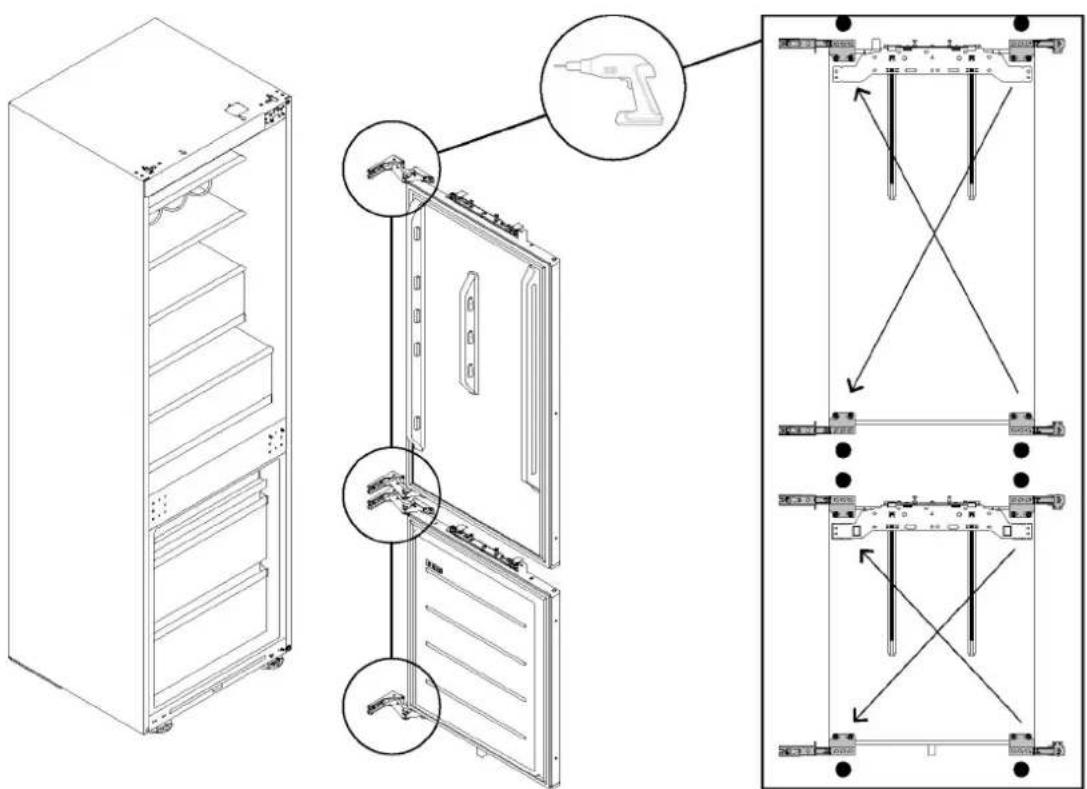

9.2 Αντιστροφές μεντεσέδων

Λασκάρετε (μην αφαιρέσετε τελε τις βίδες των μεντεσέδων πριν αφαιρέσετε τις πόρτες του ψυγείου Στη συνέχεια, αφαιρέστε τις πόρτε και ξεβιδώστε πλήρως τις βίδες. ≈9 mm

Περιστρέψτε τους μεντεσέδες κατά 180° και τοποθετήστε τους όπως υποδεικνύεται στο σχεδιάγραμμα.

9 Αλλαγή της κατεύθυνσης ανοίγματος πόρτας

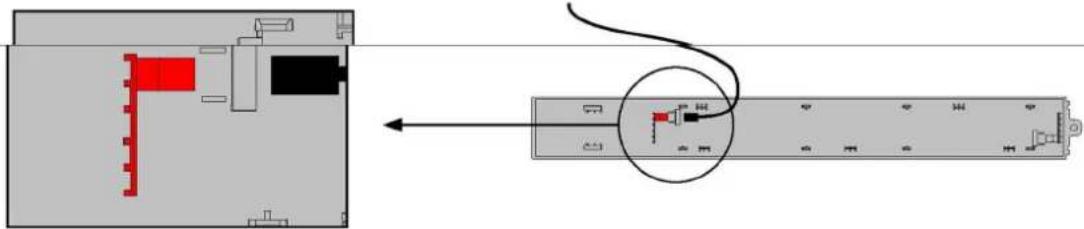

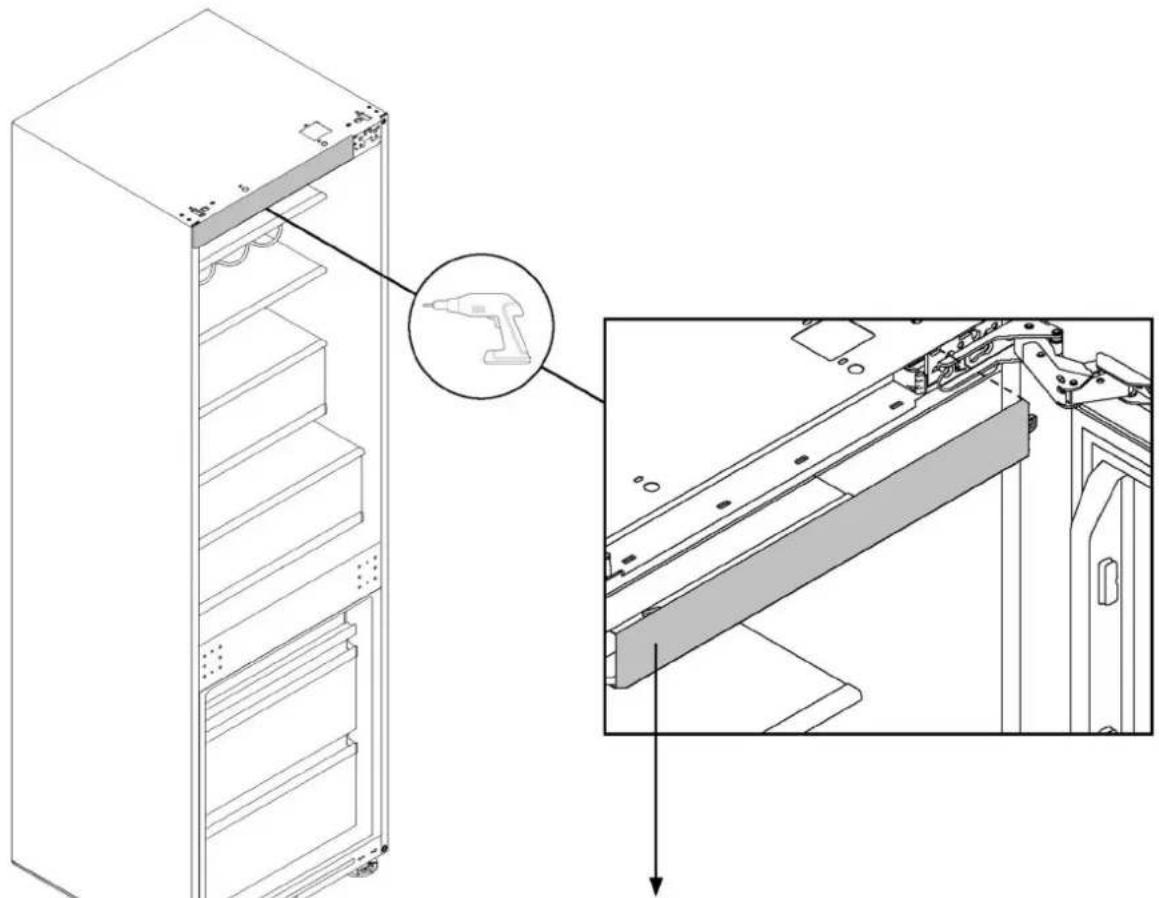

9.3 Ασφάλιση του επάνω καλύμματος

Αφαιρέστε το επάνω κάλυμμα και τον αισθητήρα.

Περιστρέψτε το κάλυμμα κατά 180° και στερεώστε τον αισθητήρα στο εσωτερικό όπως υποδεικνύεται στο σχεδιάγραμμα. Στη συνέχεια, σφίξτε το επάνω κάλυμμα στη νέα του θέση.

⚠️ Πιέστε το κόκκινο λάστιχο ενώ αφαιρείτε τον αισθητήρα.

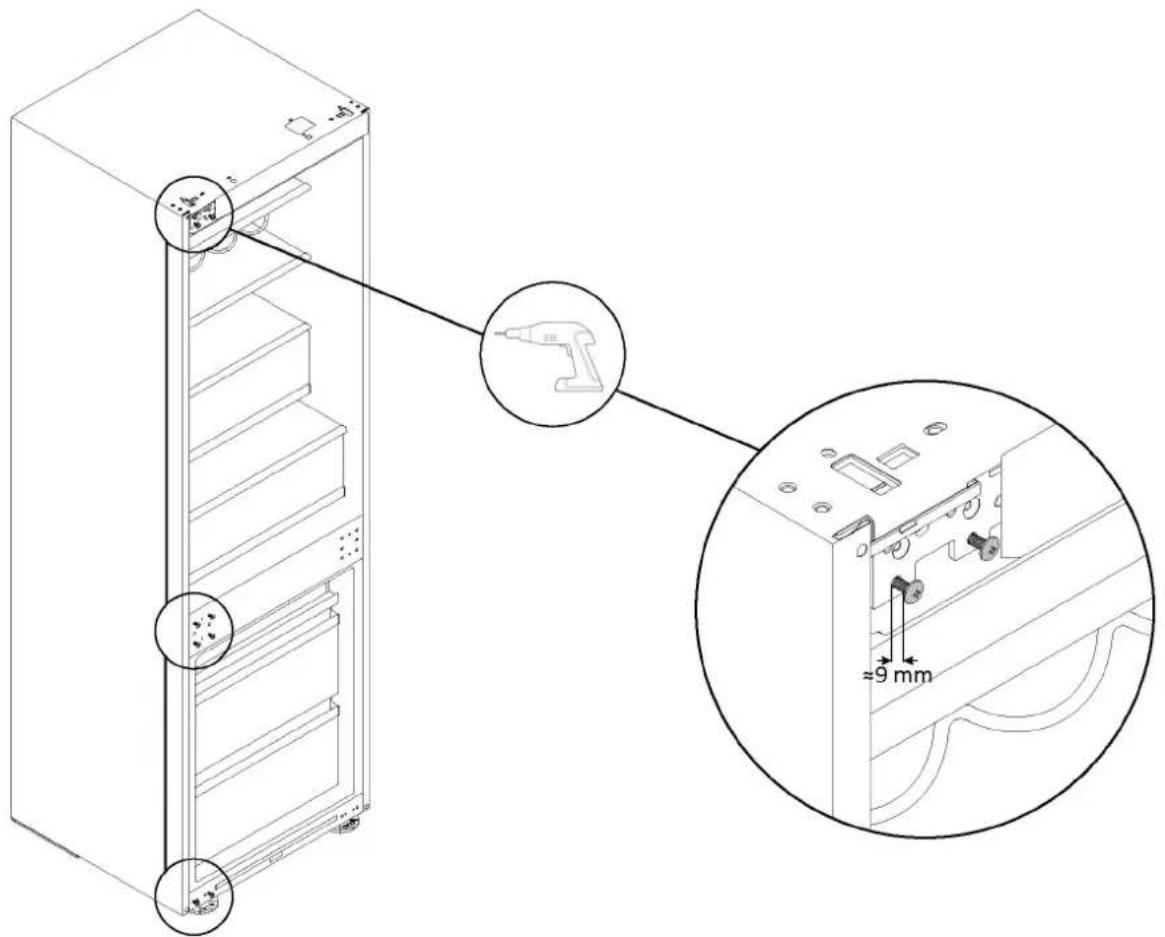

9.4 Ασφάλιση των βιδών στην αντίθετη πλευρά του ψυγείου

Σφίξτε τις βίδες στην αντίθετη πλευρά του ψυγείου, αφήνοντας μια ανοχή περίπου 9 mm.

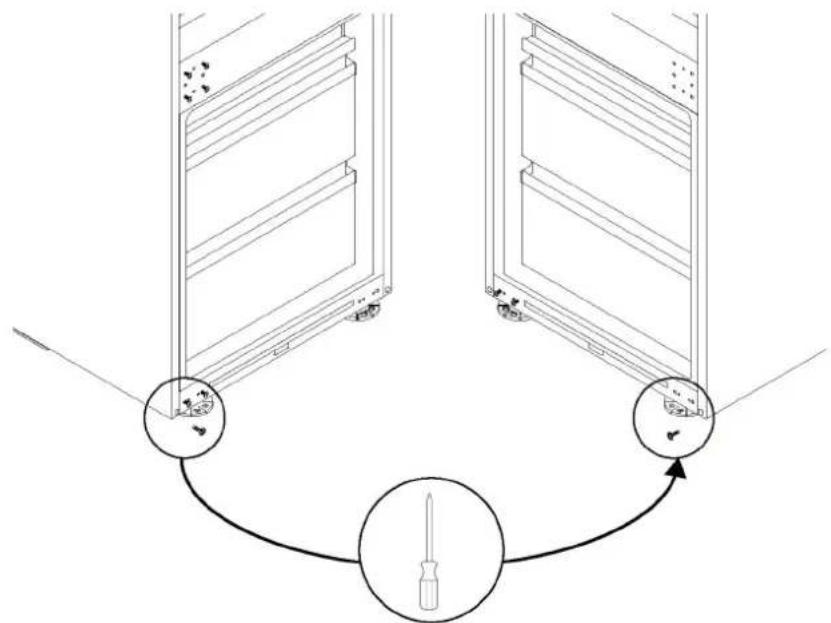

9.5 Τοποθέτηση της κάτω βίδας στην αντίθετη πλευρά του ψυγείου

Σφίξτε τη βίδα που κρατήσατε στο βήμα 9.1 όπως υποδεικνύεται στο σχεδιάγραμμα.

9 Αλλαγή της κατεύθυνσης ανοίγματος πόρτας

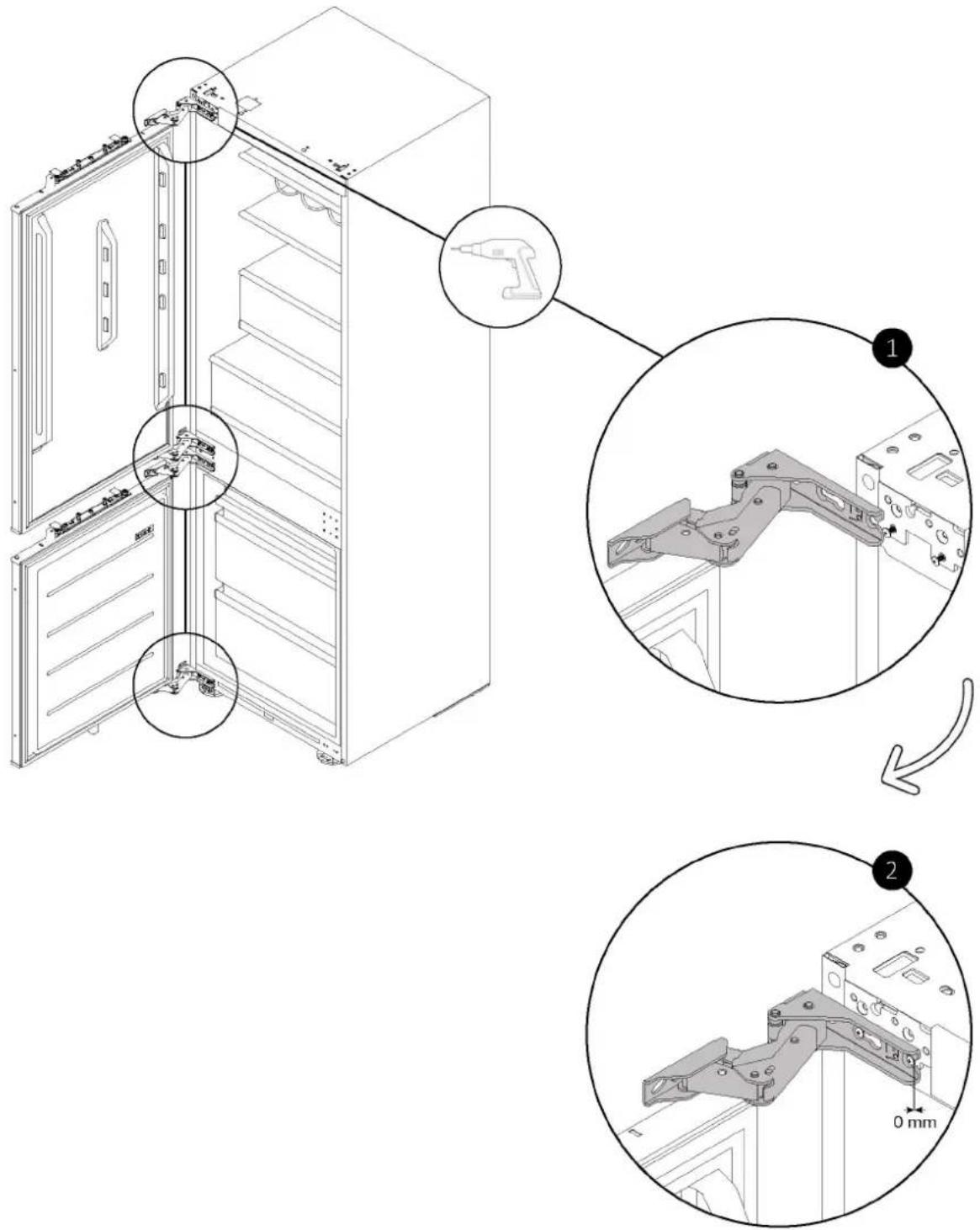

9.6 Ασφάλιση των πορτών στην αντίθετη πλευρά του ψυγείου

Συνδέστε τις πόρτες και σφίξτε τις βίδες.

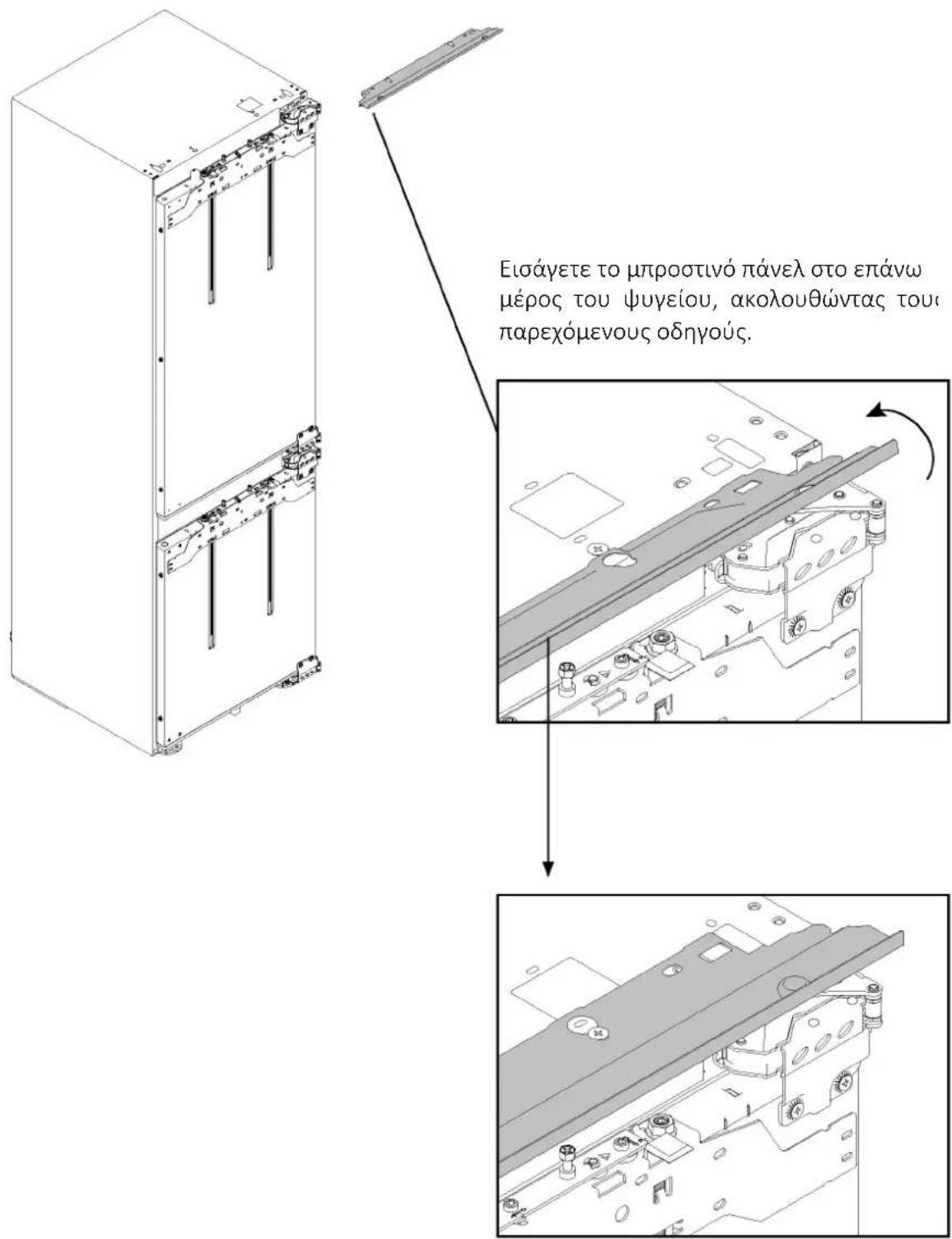

10.1 Οδηγίες εγκατάστασης για το ψυγείο

Εισάγετε το μπροστινό πάνελ στο επάνω μέρος του ψυγείου, ακολουθώντας του παρεχόμενους οδηγούς.

10 Οδηγίες εγκατάστασης για το ψυγείο

10.2 Εφαρμογή των αποστατών στο πλάι του ψυγείου

Τοποθετήστε τους αποστάτες στην εξωτερική πλευρά των μεντεσέδων όπως υποδεικνύεται στο σχεδιάγραμμα.

Προσέξτε το πάχος της πλευράς του επίπλου.

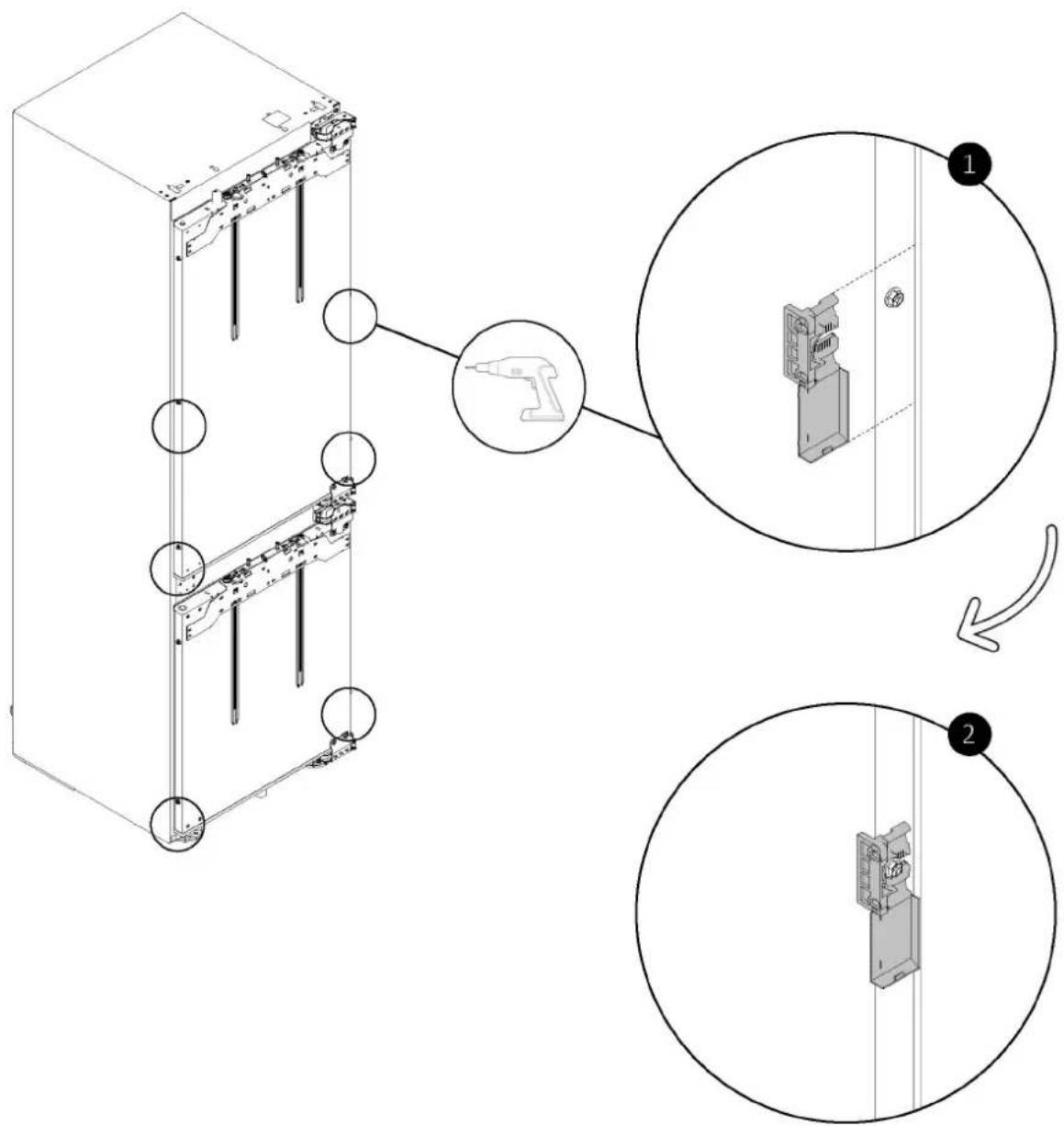

10.3 Εφαρμογή των πλαισίων στήριξης στις πόρτες του ψυγείου

Προσαρμόστε τα πλαίσια στήριξης στις πόρτες του ψυγείου όπως υποδεικνύεται στο σχεδιάγραμμα.

10 Οδηγίες εγκατάστασης για το ψυγείο

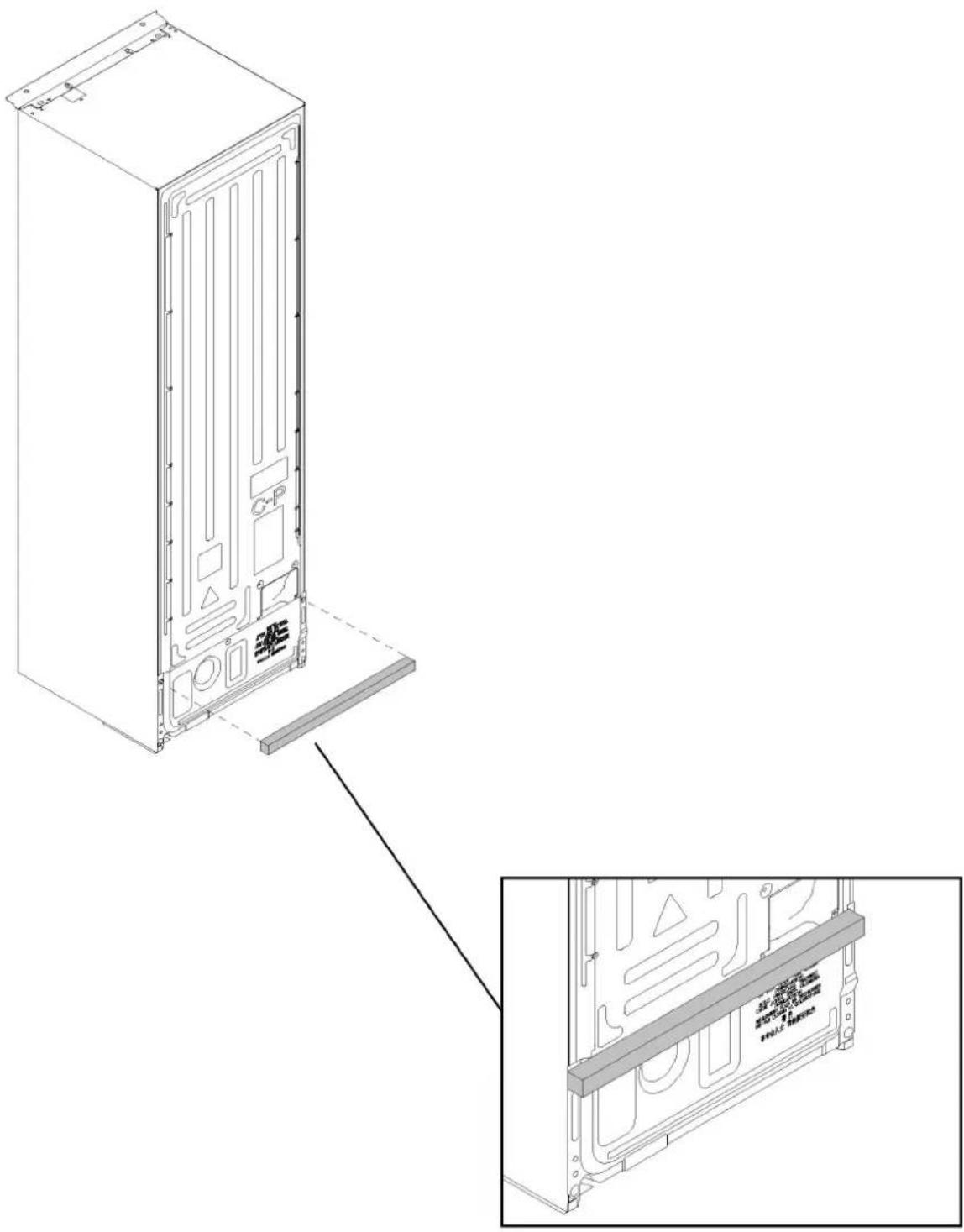

10.4 Εφαρμογή του αποστάτη στο πίσω μέρος του ψυγείου

Εφαρμόστε τον αποστάτη στο πίσω μέρος του ψυγείου όπως υποδεικνύεται στο σχεδιάγραμμα.

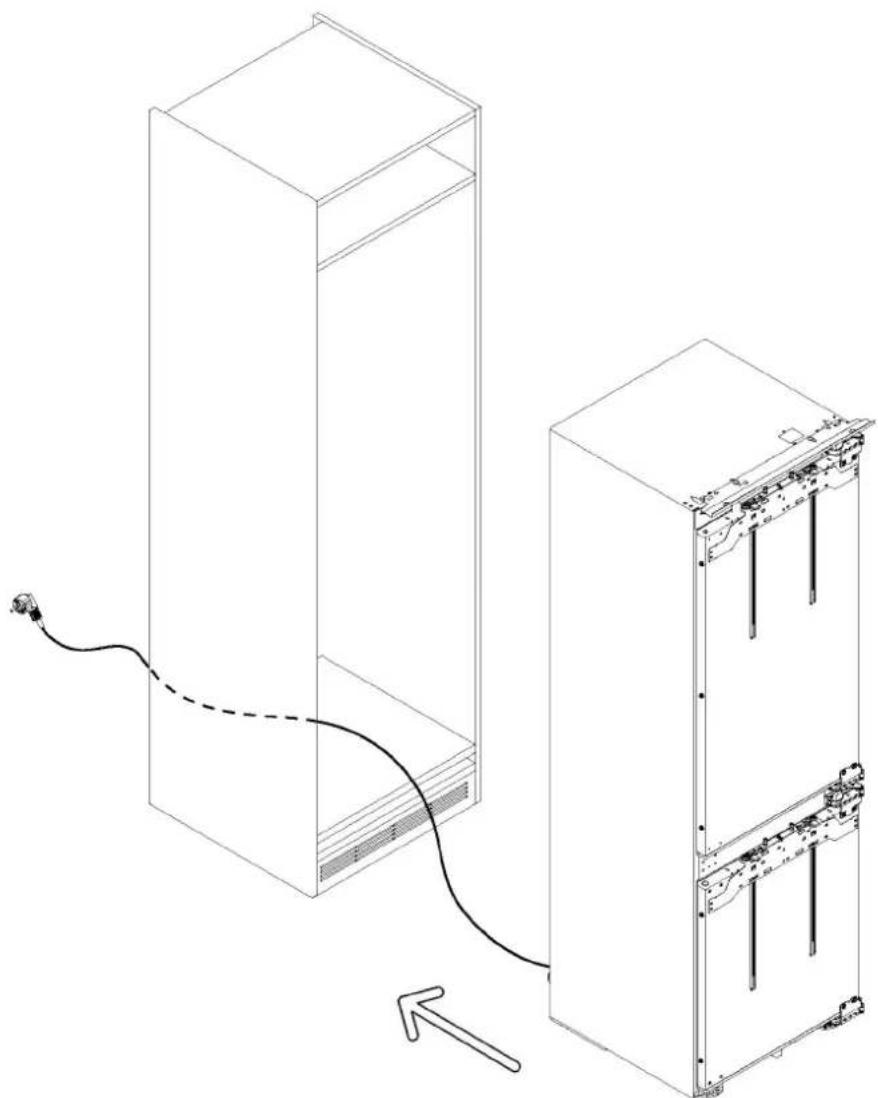

10.5 Εντοιχιζόμενη εγκατάσταση

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: πριν εισάγετε το ψυγείο στο έπιπλο, περάστε το καλώδιο τροφοδοσίας και στερεώστε το προσωρινά από πάνω με ταινία. Στη συνέχεια, ανασηκώστε το προϊόν με δύο άτομα και τοποθετήστε το στην εσοχή, προσέχοντας να μην προκαλέσετε ζημιά στο καλώδιο τροφοδοσίας. Βεβαιωθείτε ότι η έξοδος πρέπει να είναι άνετα προσβάσιμη.

10 Οδηγίες εγκατάστασης για το ψυγείο

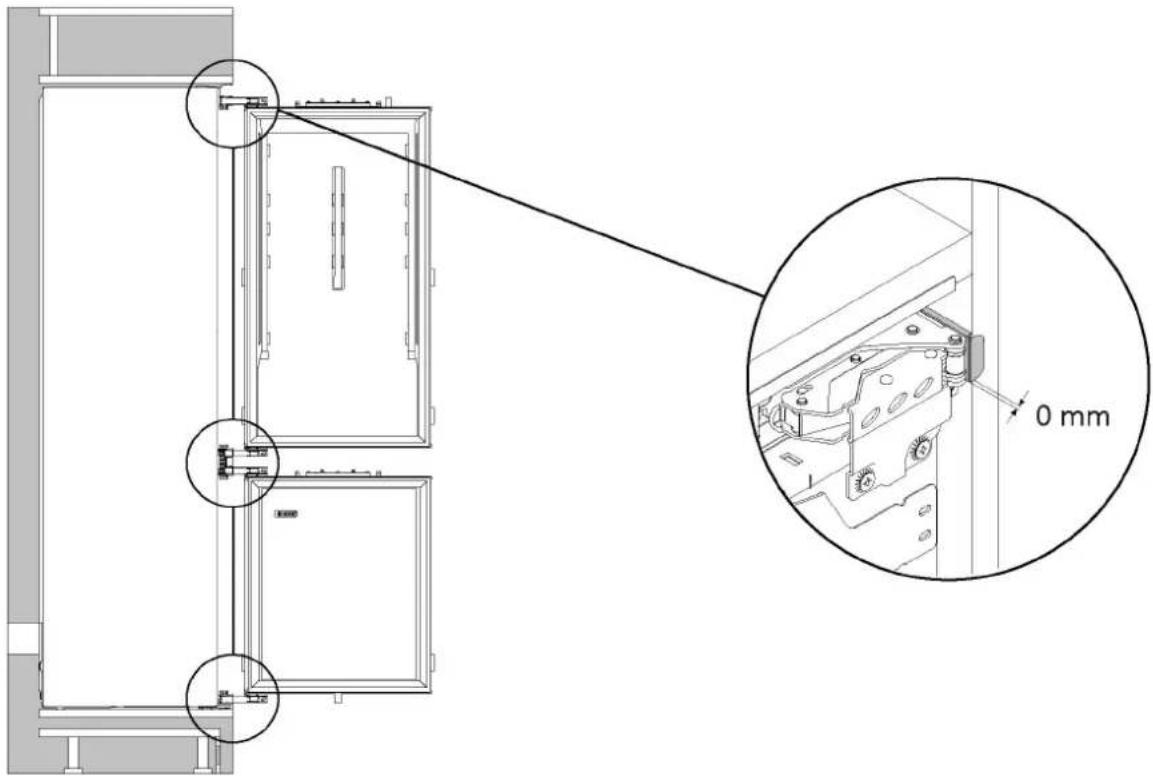

10.6 Ανοχές στην πλευρά του μεντεσέ

Τοποθετήστε τα πτερύγια τοποθέτησης αποστάτη (που ασφαλίστηκαν στο βήμα 10.2) στο πλάι του επίπλου όπως υποδεικνύεται στο σχεδιάγραμμα.

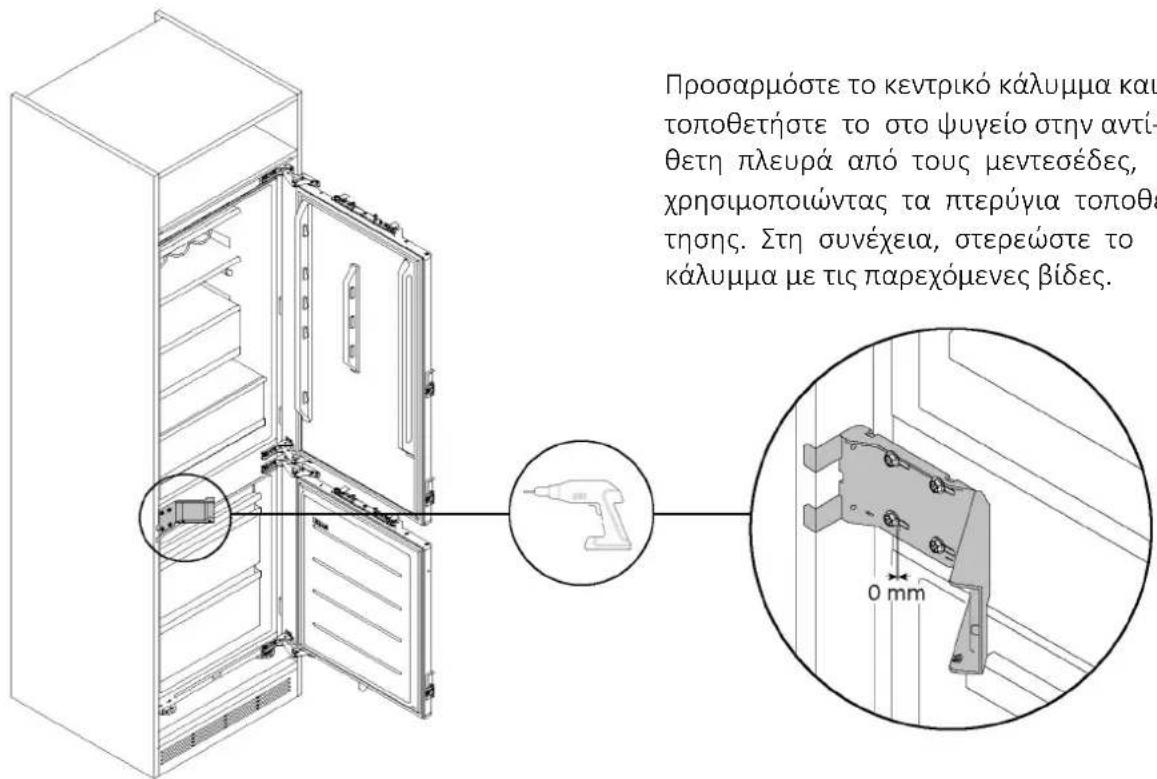

10.7 Τοποθέτηση του κεντρικού καλύμματος

Προσαρμόστε το κεντρικό κάλυμμα και τοποθετήστε το στο ψυγείο στην αντί- θετη πλευρά από τους μεντεσέδες, χρησιμοποιώντας τα πτερύγια τοποθε τησης. Στη συνέχεια, στερεώστε το κάλυμμα με τις παρεχόμενες βίδες.

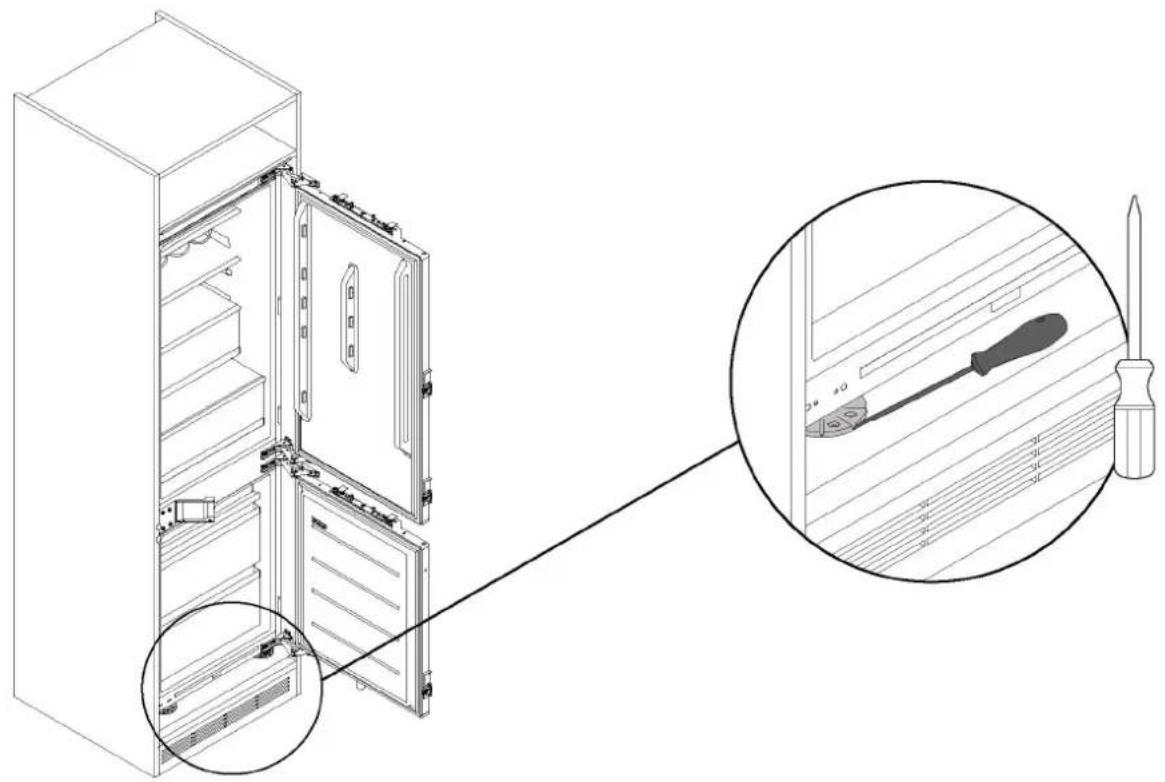

10.8 Ρύθμιση του ύψους του ψυγείου

Προσαρμόστε το επιθυμητό ύψος των ποδιών του ψυγείου όπως υποδεικνύεται στο σχεδιάγραμμα.

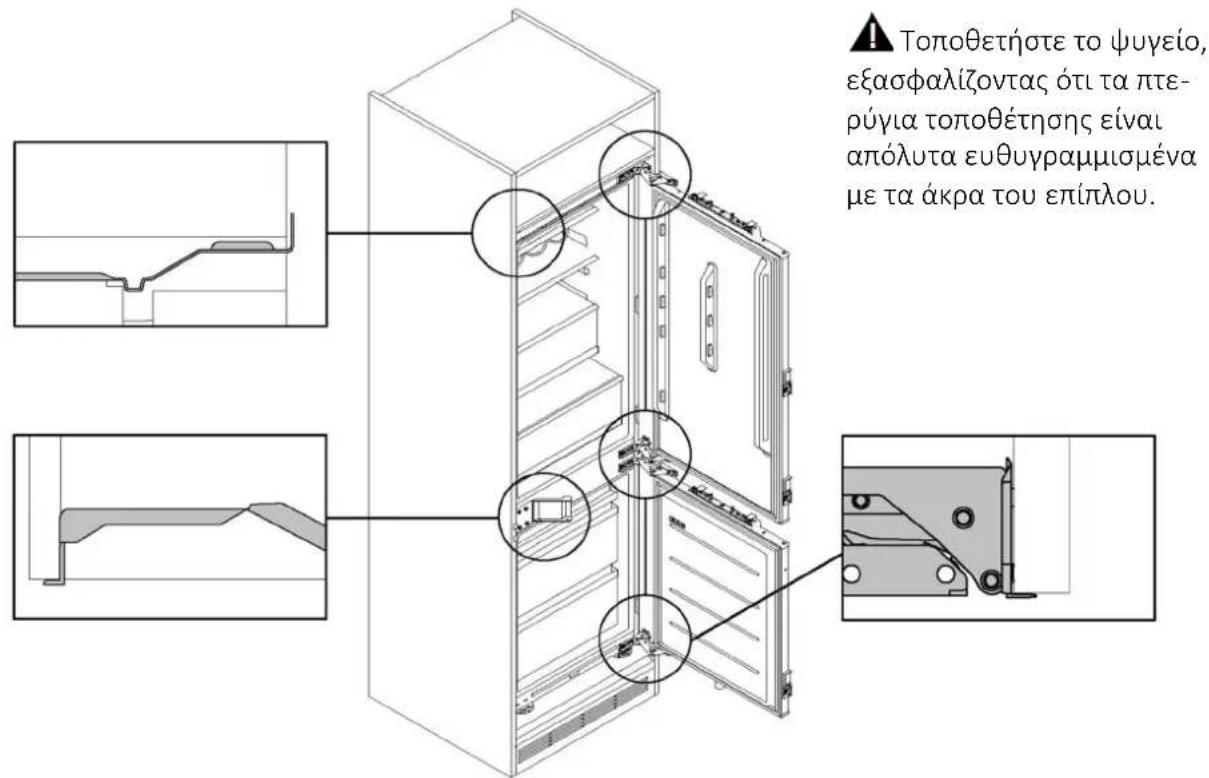

10.9 Ανοχές με το έπιπλο

⚠️ Τοποθετήστε το ψυγείο, εξασφαλίζοντας ότι τα πτε- ρύγια τοποθέτησης είναι απόλυτα ευθυγραμμισμένα με τα άκρα του επίπλου.

10 Οδηγίες εγκατάστασης για το ψυγείο

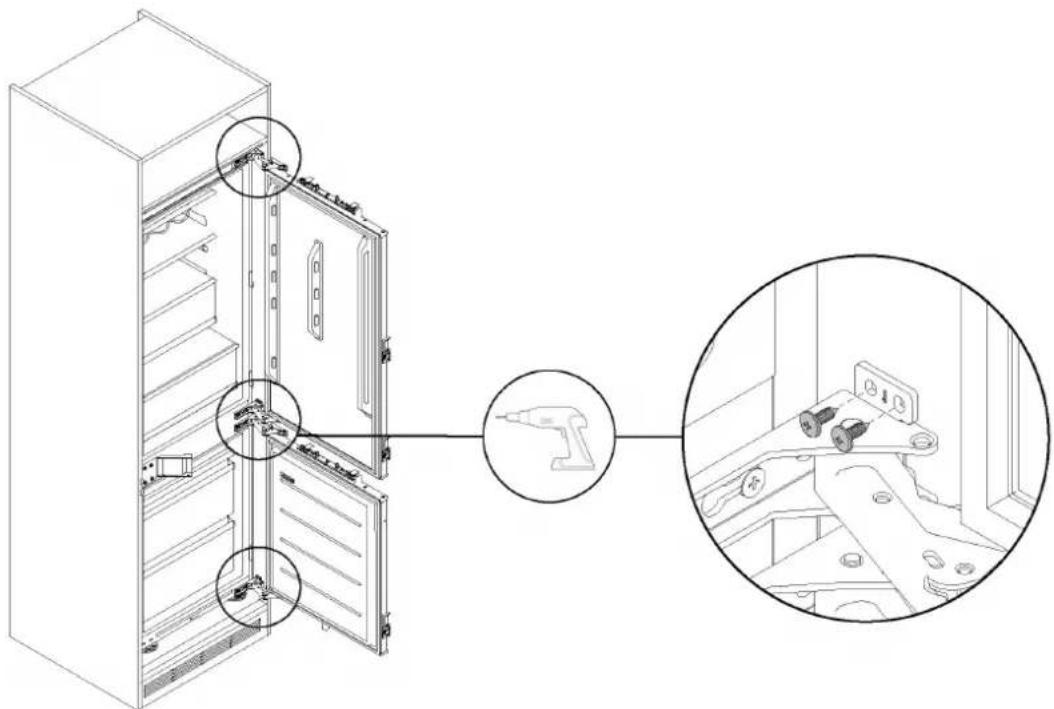

10.10 Ασφάλιση των μεντεσέδων στο έπιπλο

Χρησιμοποιώντας τις παρεχόμενες βίδες, στερεώστε τους μεντεσέδες του ψυγείου στο πλάι του επίπλου.

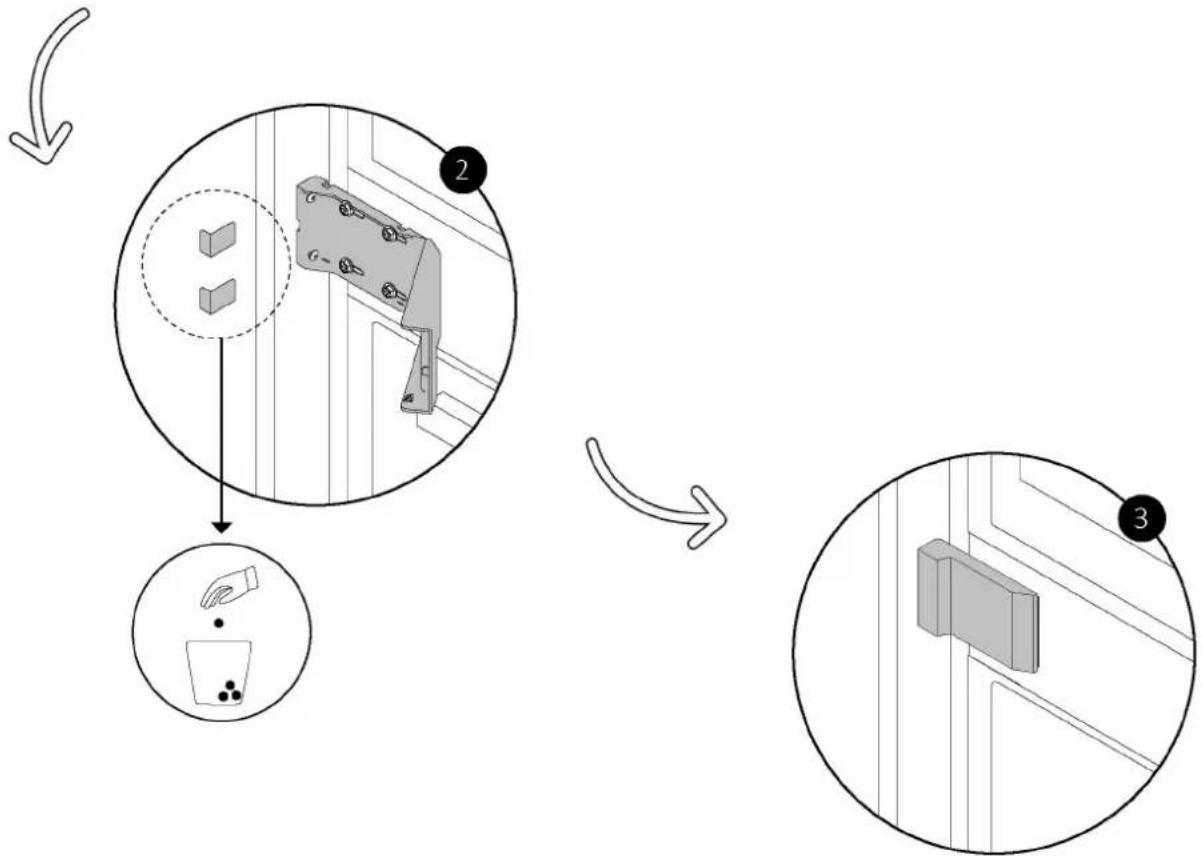

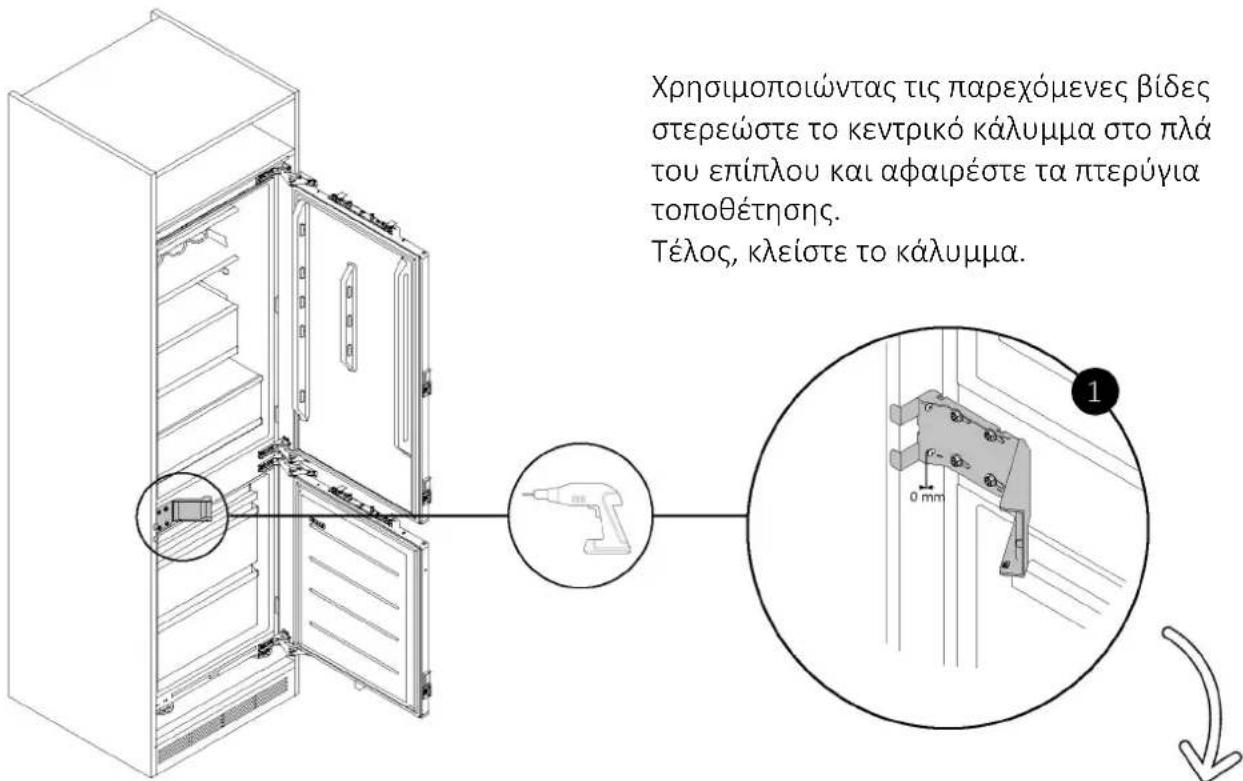

10.11 Στήριξη του κεντρικού καλύμματος

Χρησιμοποιώντας τις παρεχόμενες βίδες στερεώστε το κεντρικό κάλυμμα στο πλά του επίπλου και αφαιρέστε τα πτερύγια τοποθέτησης. Τέλος, κλείστε το κάλυμμα.

10.11 Στήριξη του κεντρικού καλύμματος

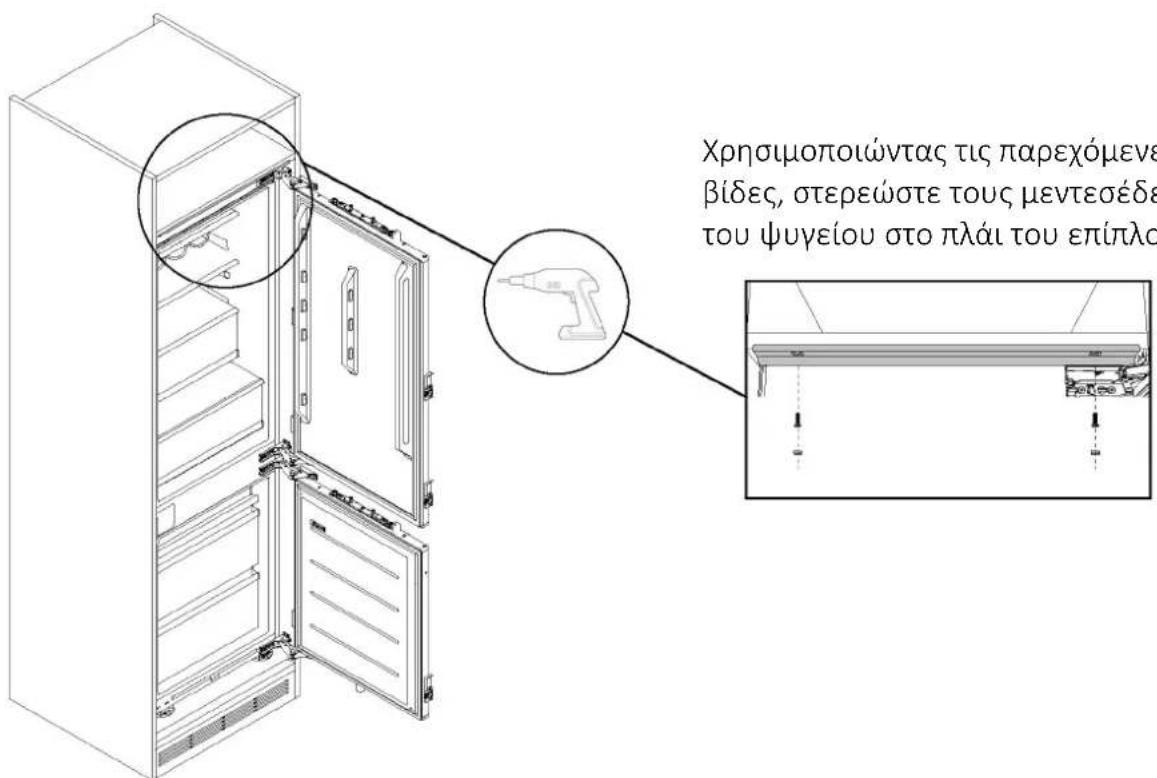

10.12 Ασφάλιση του ψυγείου στο επάνω ράφι

Χρησιμοποιώντας τις παρεχόμενε βίδες, στερεώστε τους μεντεσέδε του ψυγείου στο πλάι του επίπλο

10 Οδηγίες εγκατάστασης για το ψυγείο

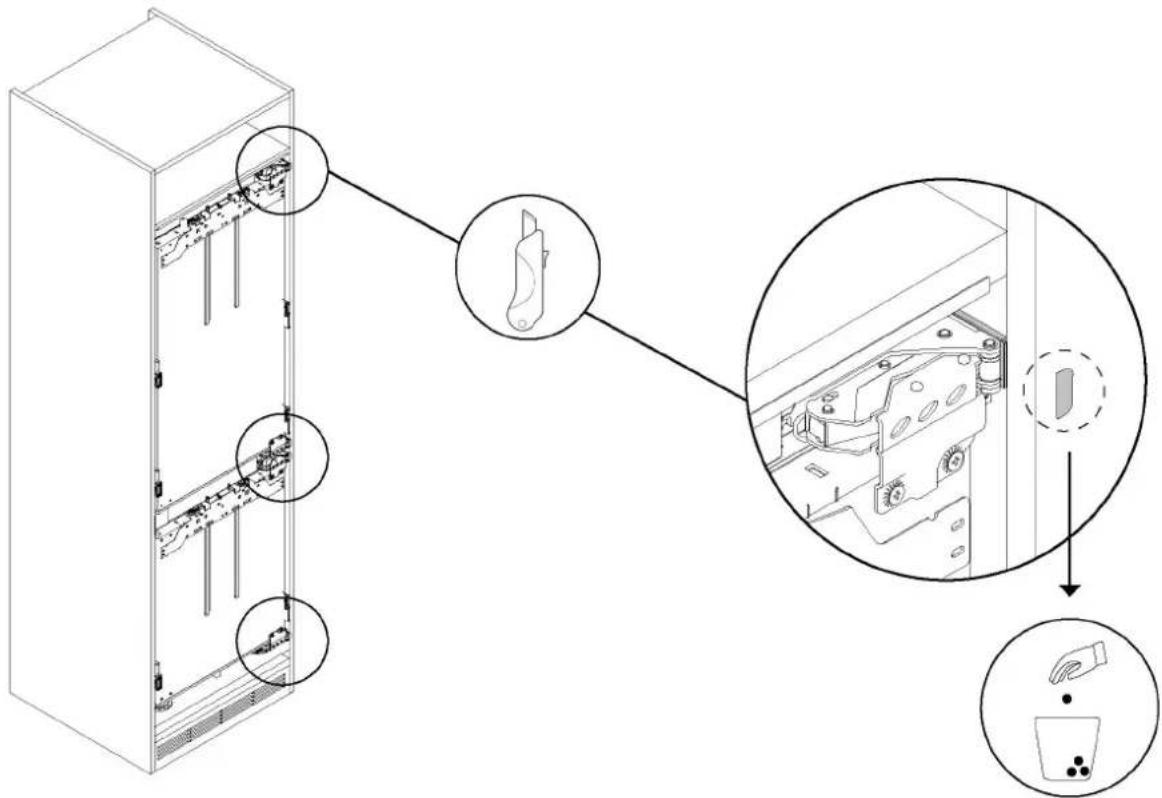

10.13 Αφαίρεση των πτερυγίων τοποθέτησης αποστάτη

Χρησιμοποιώντας έναν κόφτη κουτιών, αφαιρέστε τα πτερύγια τοποθέτησης των αποστατών που τοποθετήθηκαν στο βήμα 10.2 όπως υποδεικνύεται στο σχεδιάγραμμα.

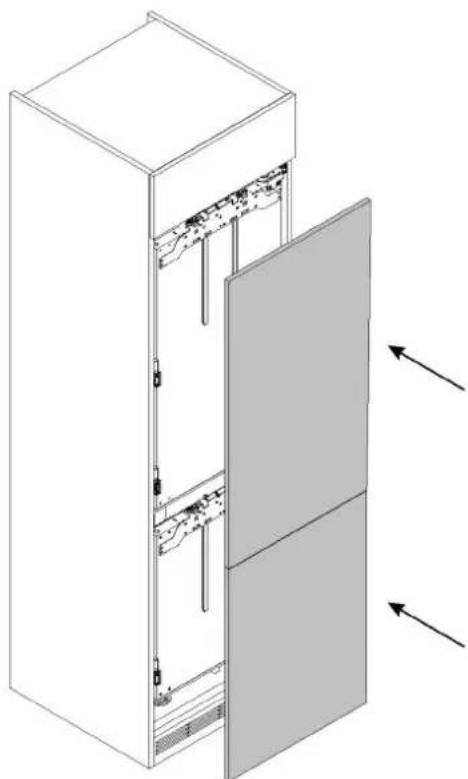

10.14 Τοποθέτηση των πορτών επίπλου

⚠️ Ξεκινήστε με την εγκατάσταση της επάνω πόρτας του επίπλου και επαναλάβετε τα βήματα 10.15 - 10.20 για την κάτω πόρτα.

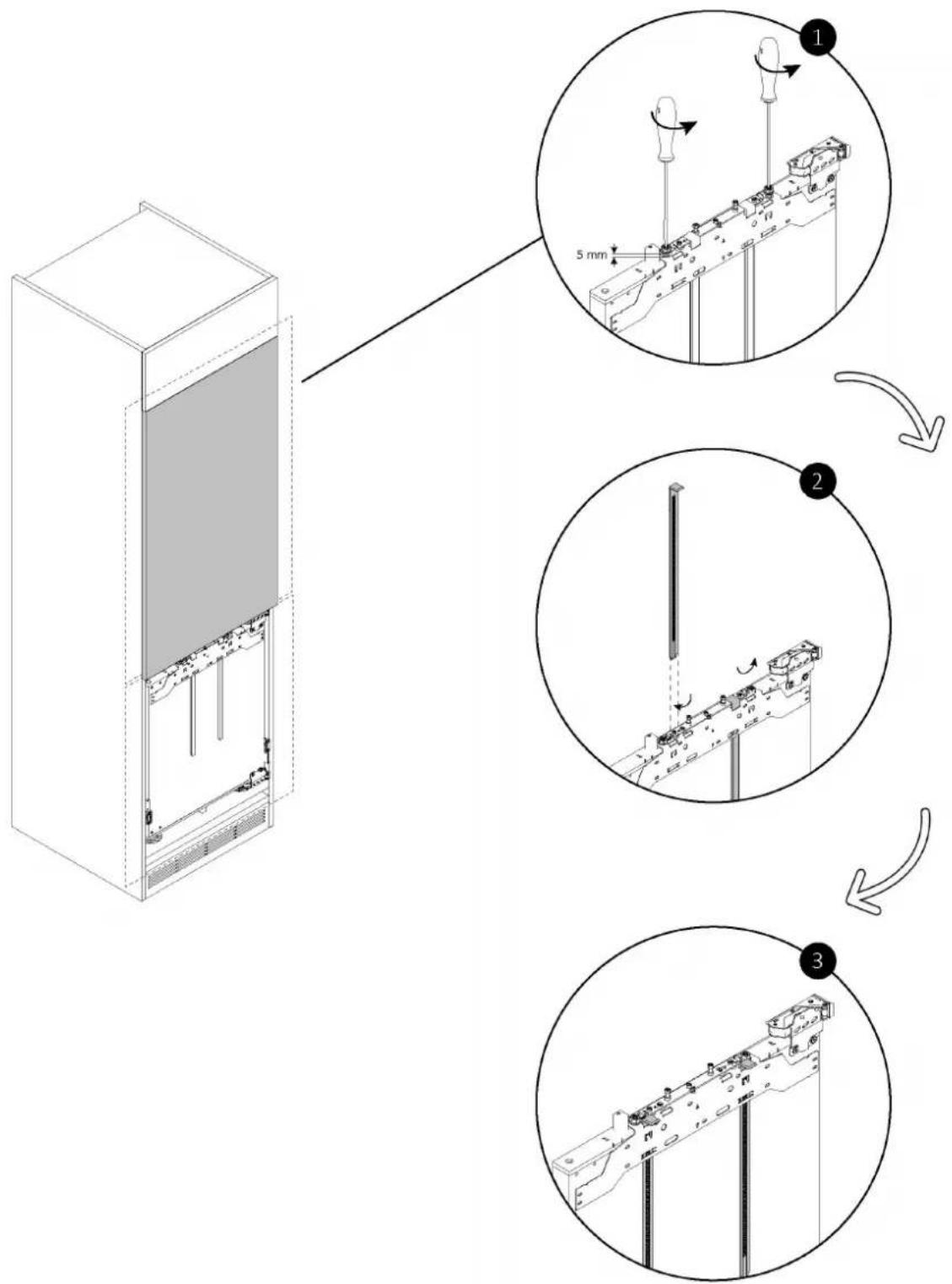

10.15 Περιστροφή των αποστατών από το εγκάρσιο στήριγμα

Χρησιμοποιώντας ένα κατσαβίδι, λασκάρετε τα μπουλόνια όπως υποδεικνύεται στο διάγραμμα. Στη συνέχεια, αφαιρέστε τους δύο αποστάτες από το εγκάρσιο στήριγμα και επανατοποθετήστε τους στην πιο εξωτερική οπή, περιστρέφοντάς τους κατά 180°.

10 Οδηγίες εγκατάστασης για το ψυγείο

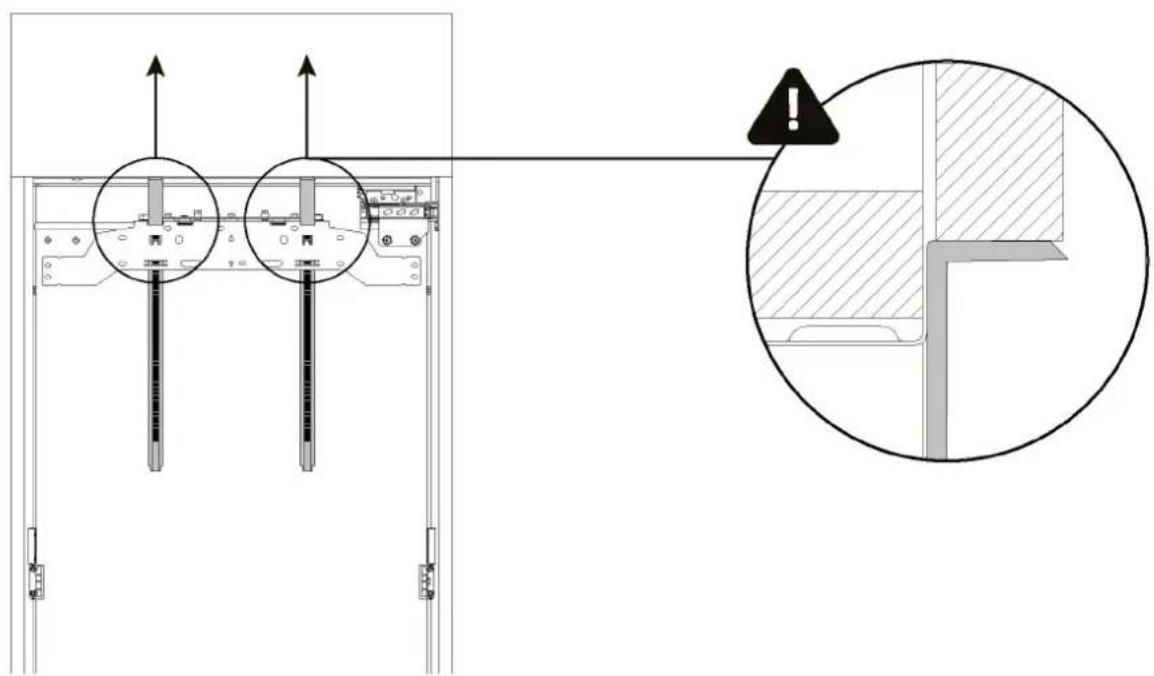

10.16 Ρύθμιση του εγκάρσιου στηρίγματος

Ανεβάστε τους αποστάτες του εγκάρσιου στηρίγματος μέχρι να εφαρμόσουν τέλεια στην κλειστή επάνω πόρτα του επίπλου. Εάν δεν υπάρχει επάνω πόρτα επίπλου πάνω από το ψυγείο, ανεβάστε τους αποστάτες στο επάνω μέρος του επίπλου.

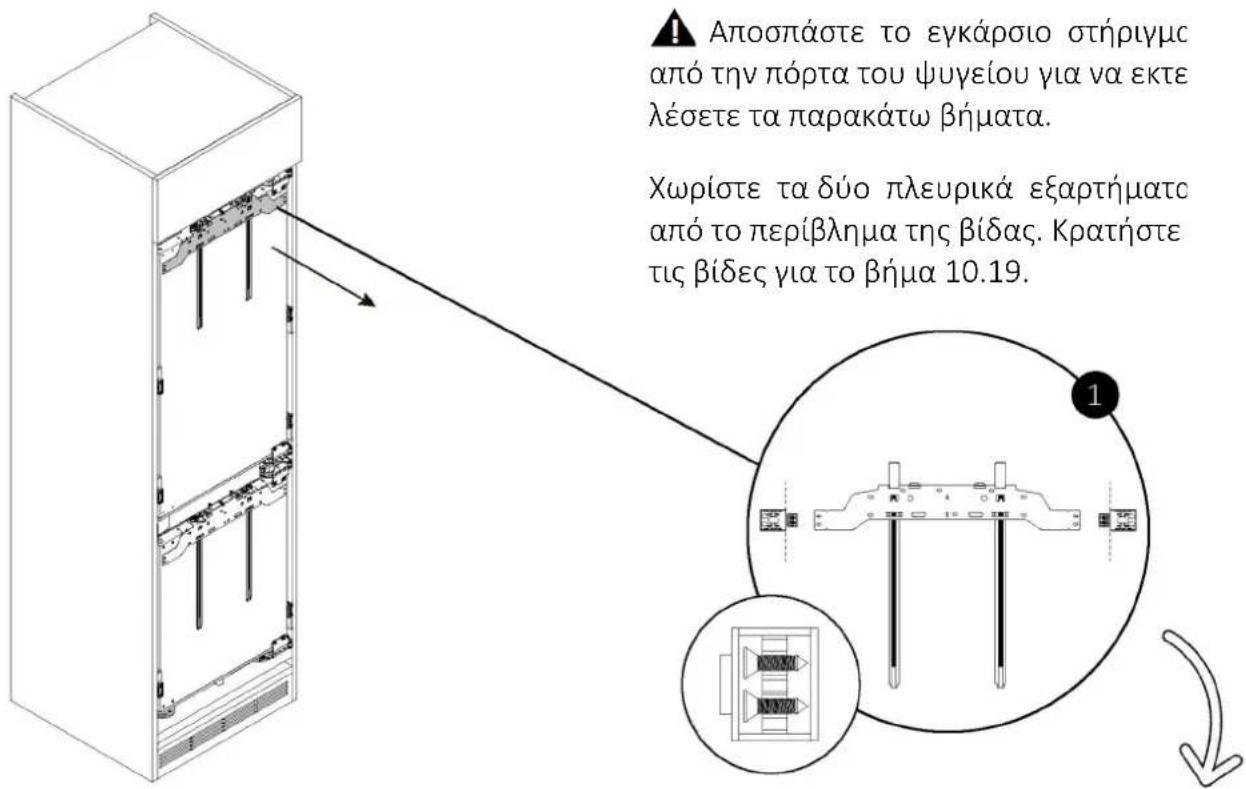

10.17 Αποσύνδεση του εγκάρσιου στηρίγματος από την πόρτα ψυγείου

⚠️ Αποσπάστε το εγκάρσιο στήριγμε από την πόρτα του ψυγείου για να εκτε λέσετε τα παρακάτω βήματα. Χωρίστε τα δύο πλευρικά εξαρτήματο από το περίβλημα της βίδας. Κρατήστε τις βίδες για το βήμα 10.19.

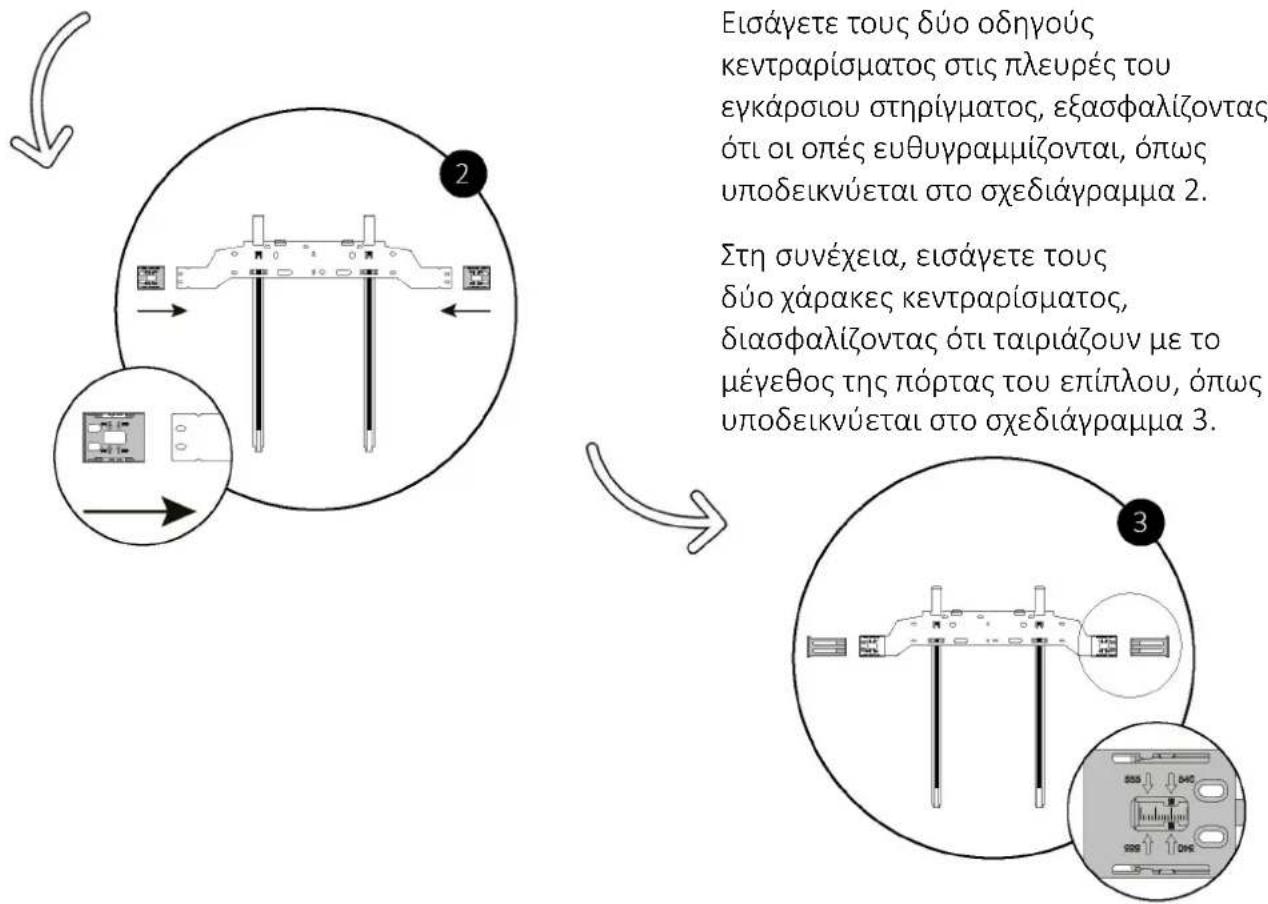

10.17 Αποσύνδεση του εγκάρσιου στηρίγματος από την πόρτα ψυγείου

Εισάγετε τους δύο οδηγούς κεντραρίσματος στις πλευρές του εγκάρσιου στηρίγματος, εξασφαλίζοντας ότι οι οπές ευθυγραμμίζονται, όπως υποδεικνύεται στο σχεδιάγραμμα 2. Στη συνέχεια, εισάγετε τους δύο χάρακες κεντραρίσματος, διασφαλίζοντας ότι ταιριάζουν με το μέγεθος της πόρτας του επίπλου, όπως υποδεικνύεται στο σχεδιάγραμμα 3.

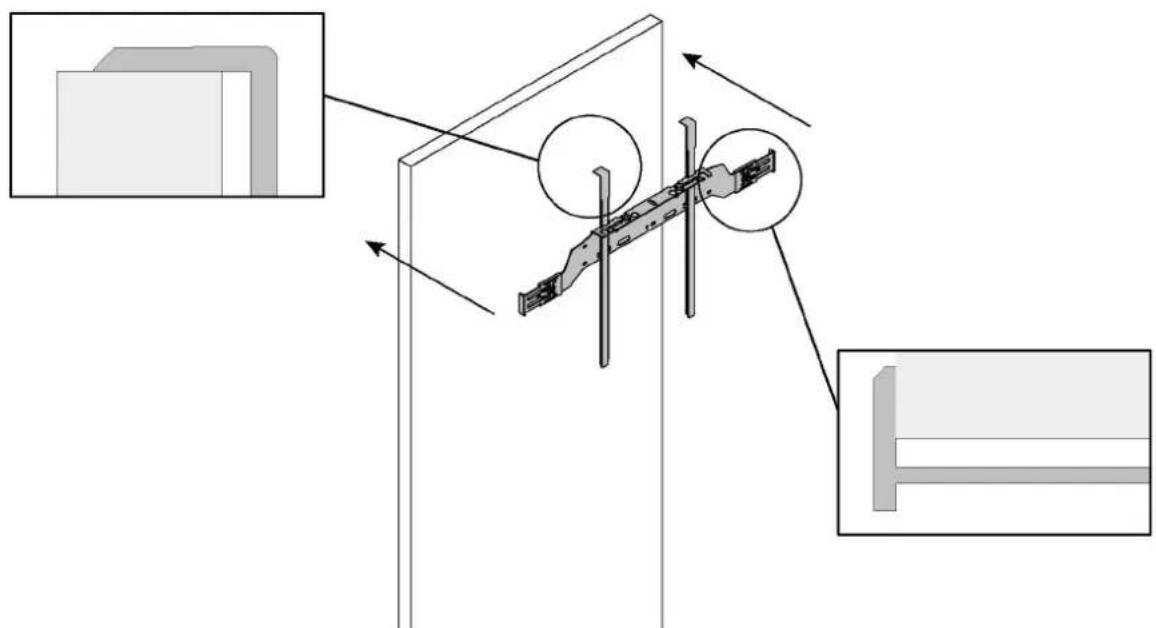

10.18 Τοποθέτηση του εγκάρσιου στηρίγματος στην πόρτα του επίπλου

⚠️ Κατά την τοποθέτηση του εγκάρσιου στηρίγματος στην πόρτα του επίπλου, βεβαιωθείτε ότι βρίσκεται στο ίδιο επίπεδο με τις πλευρές και το επάνω μέρος της πόρτας του επίπλου.

10 Οδηγίες εγκατάστασης για το ψυγείο

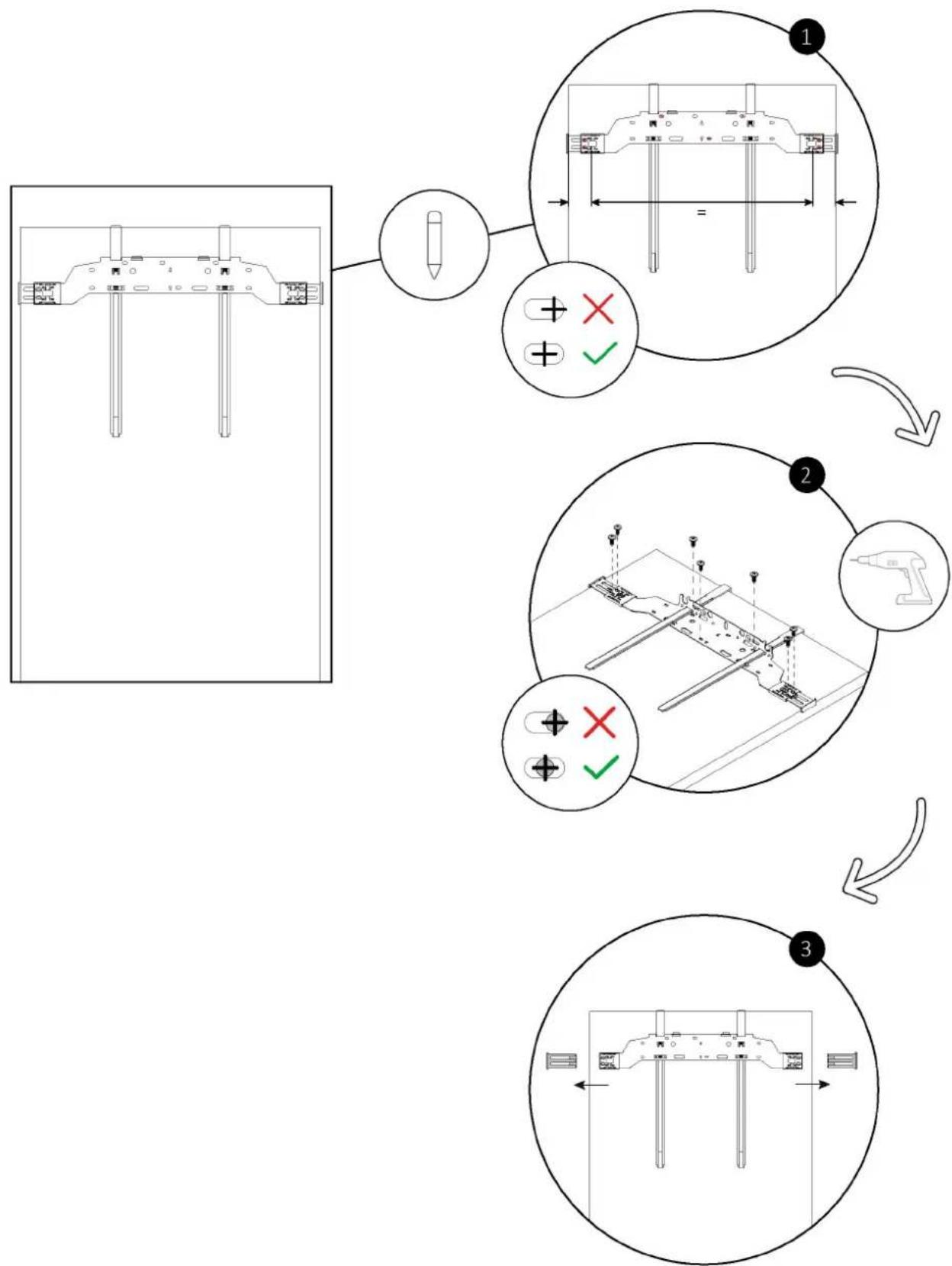

10.19 Ασφάλιση του εγκάρσιου στηρίγματος

Αφού τοποθετηθεί το εγκάρσιο στήριγμα στην πόρτα του επίπλου, σημειώστε τα σημεία διάτρησης με μολύβι όπως υποδεικνύεται στο διάγραμμα. Στη συνέχεια, αφαιρέστε τους χάρακες κεντραρίσματος και σφίξτε τις βίδες που διατηρήσατε στο βήμα 10.17.

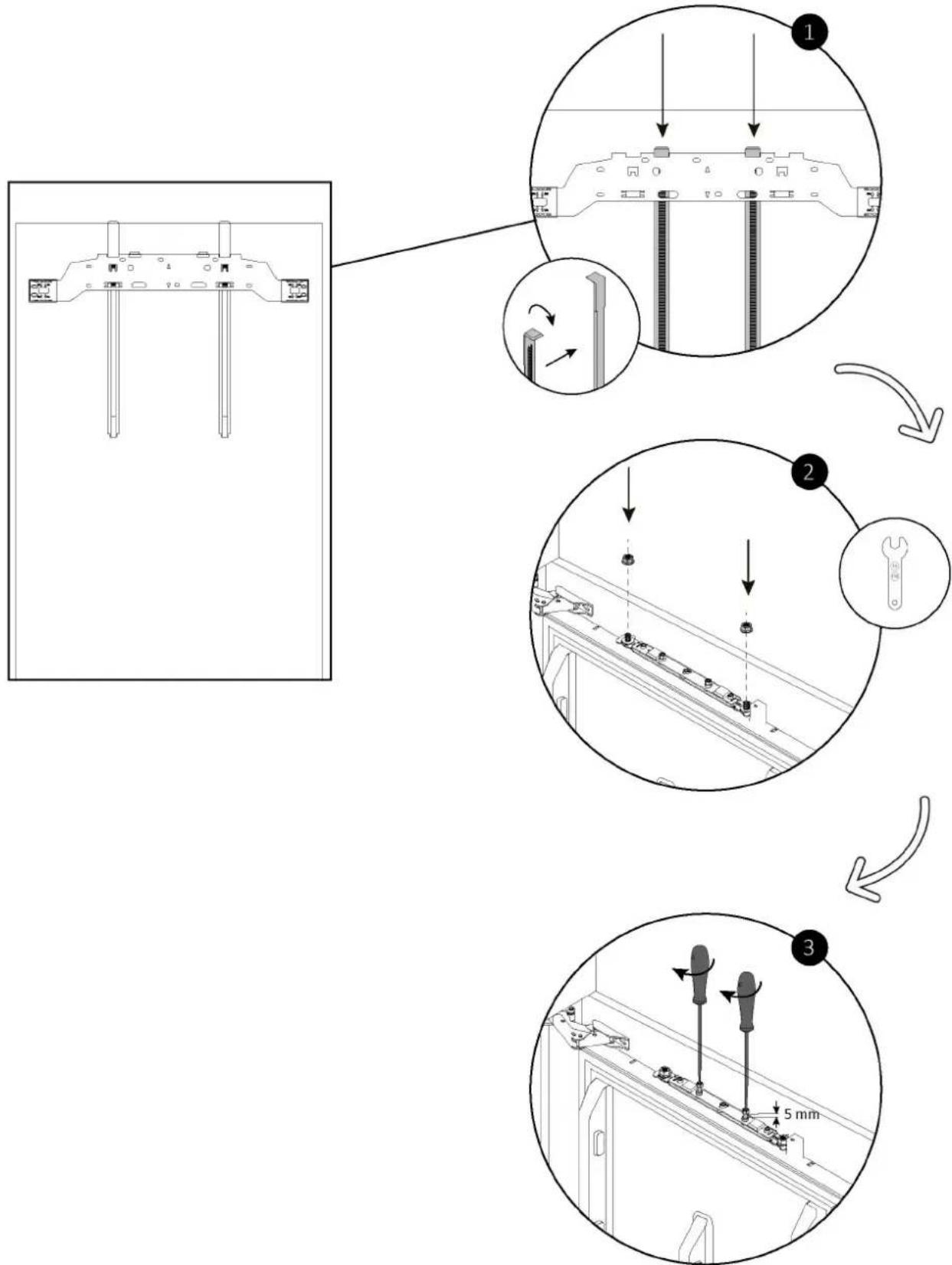

10.20 Τοποθέτηση της πόρτας επίπλου στην αντίστοιχη πόρτα ψυγείου

Αφαιρέστε τους αποστάτες από το εγκάρσιο στήριγμα, περιστρέψτε τους κατά 180° και τοποθετήστε τους στις πιο εσωτερικές οπές, όπως υποδεικνύεται στο σχεδιάγραμμα. Στη συνέχεια, τοποθετήστε την πόρτα του επίπλου πάνω στην αντίστοιχη πόρτα του ψυγείου και ασφαλίστε τα μπουλόνια, αφήνοντας μια ανοχή 5 mm.

10 Οδηγίες εγκατάστασης για το ψυγείο

⚠ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: πριν προχωρήσετε στο επόμενο βήμα, βεβαιωθείτε ότι έχετε εγκαταστήσει την κάτω πόρτα του επίπλου επαναλαμβάνοντας τα βήματα 10.15 - 10.20.

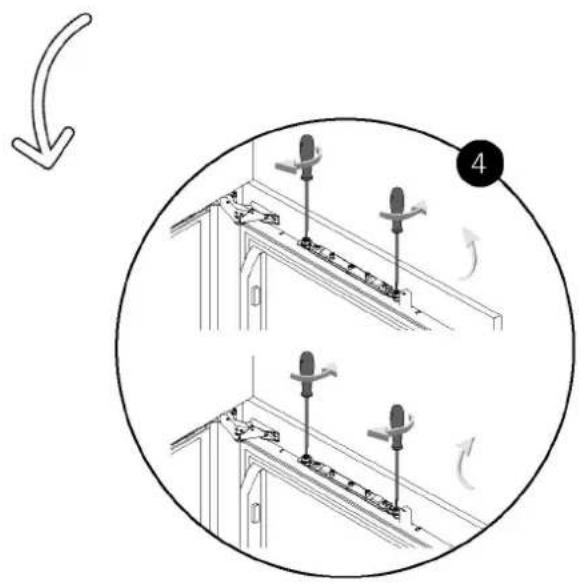

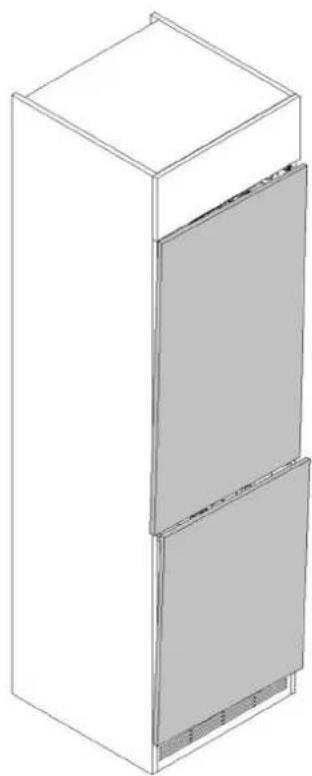

10.21 Ρύθμιση της πόρτας επίπλου

⚠ Ξεκινήστε με την προσαρμογή της επάνω πόρτας του επίπλου και επαναλάβετε τα βήματα 10.21 -10.22 για την κάτω πόρτα.

Με τη βοήθεια ενός κατσαβιδιού, προσαρμόστε την πόρτα όπως υποδεικνύεται στο σχεδιάγραμμα.

10.21 Ρύθμιση της πόρτας επίπλου

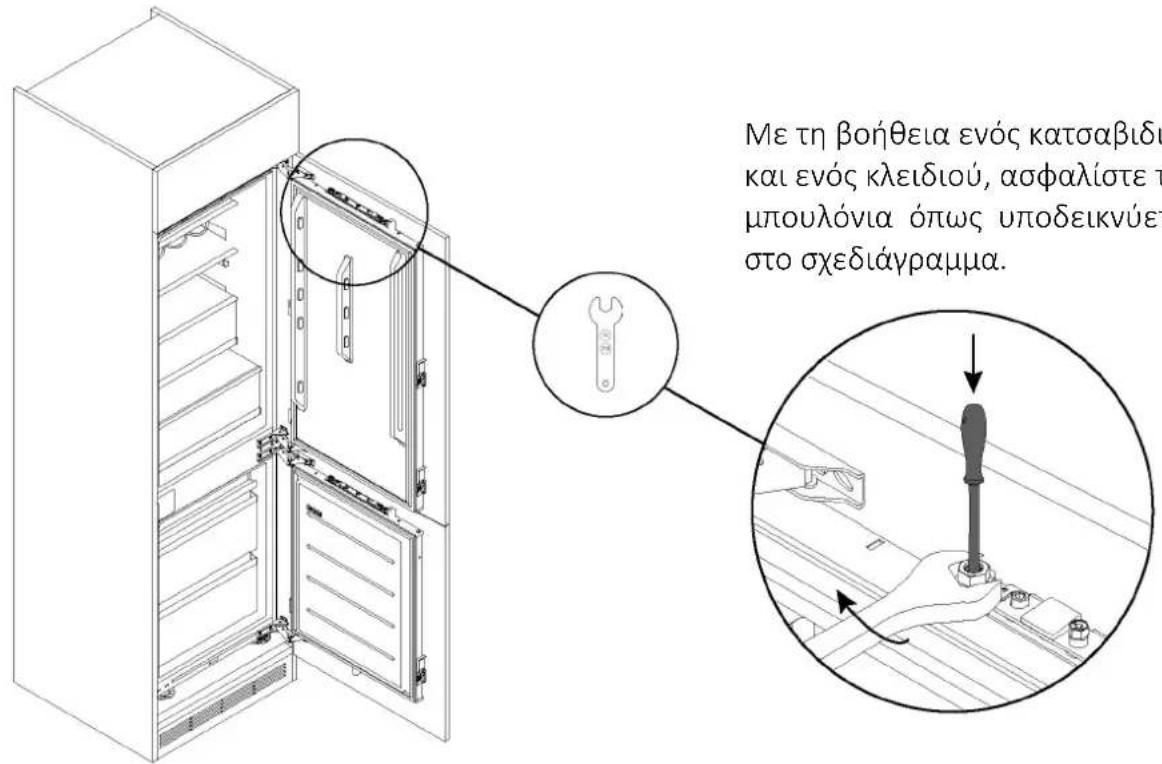

10.22 Ασφάλιση της πόρτας επίπλου

Με τη βοήθεια ενός κατσαβιδι και ενός κλειδιού, ασφαλίστε τ μπουλόνια όπως υποδεικνύε στο σχεδιάγραμμα.

10 Οδηγίες εγκατάστασης για το ψυγείο

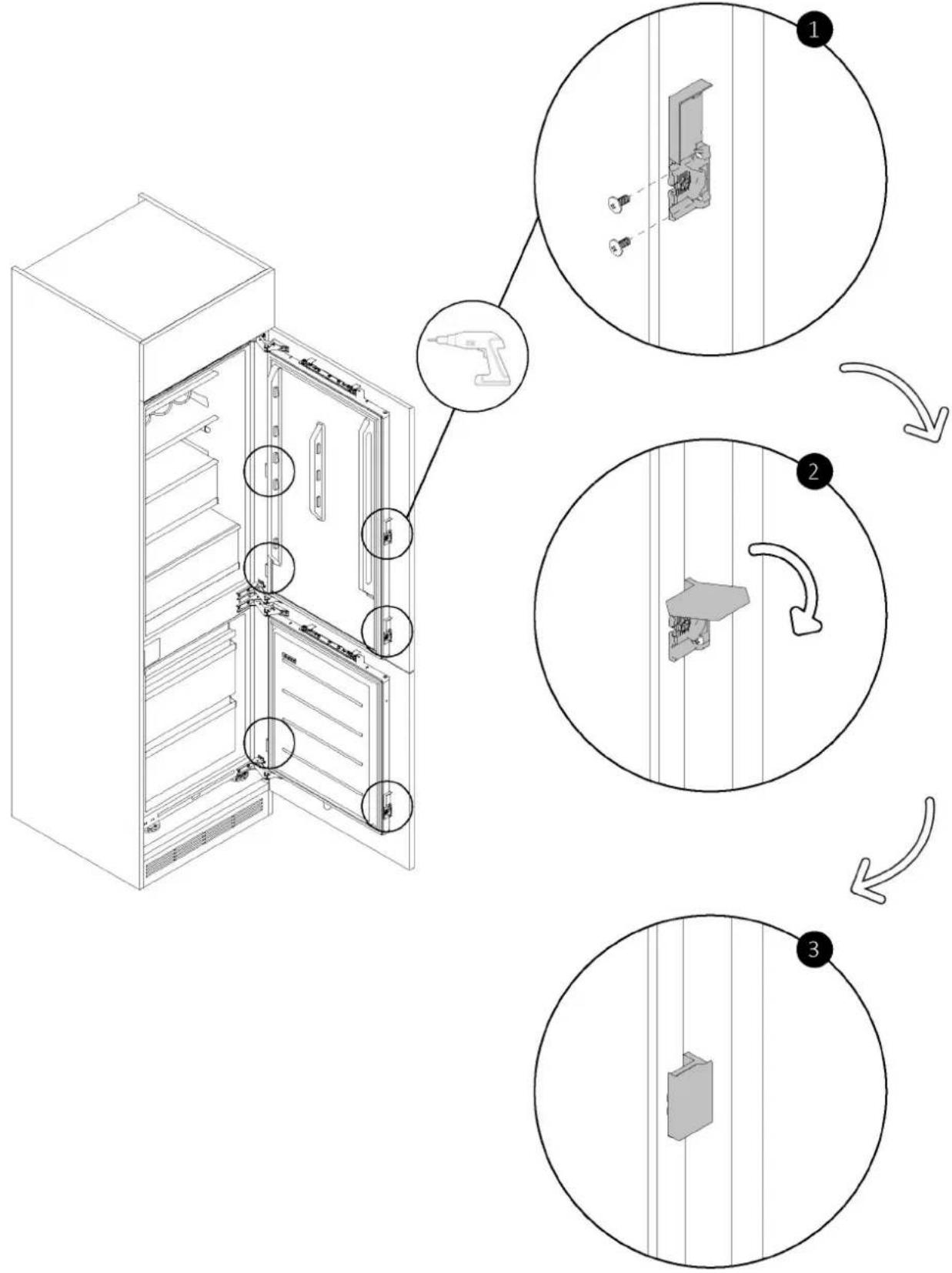

10.23 Σύνδεση των βραχιόνων στήριξης στην πόρτα επίπλου

Με τη βοήθεια ενός κατσαβιδιού, στερεώστε τους βραχίονες στήριξης στις πόρτες του επίπλου (που είχαν προηγουμένως τοποθετηθεί στις πόρτες του ψυγείου στο βήμα 10.3). Στη συνέχεια, κλείστε τα καλύμματα όπως υποδεικνύεται στο σχεδιάγραμμα.

10.24 Τοποθέτηση του καλύμματος στον άνω μεντεσέ

Εφαρμόστε το κάλυμμα στον άνω μεντεσέ όπως υποδεικνύεται στο σχεδιάγραμμα.

10 Οδηγίες εγκατάστασης για το ψυγείο

10.25 Τοποθέτηση των καλυμμάτων στους κεντρικούς μεντεσέδες

Τοποθετήστε τα καλύμματα στους κεντρικούς μεντεσέδες όπως υποδεικνύεται στο σχεδιάγραμμα.

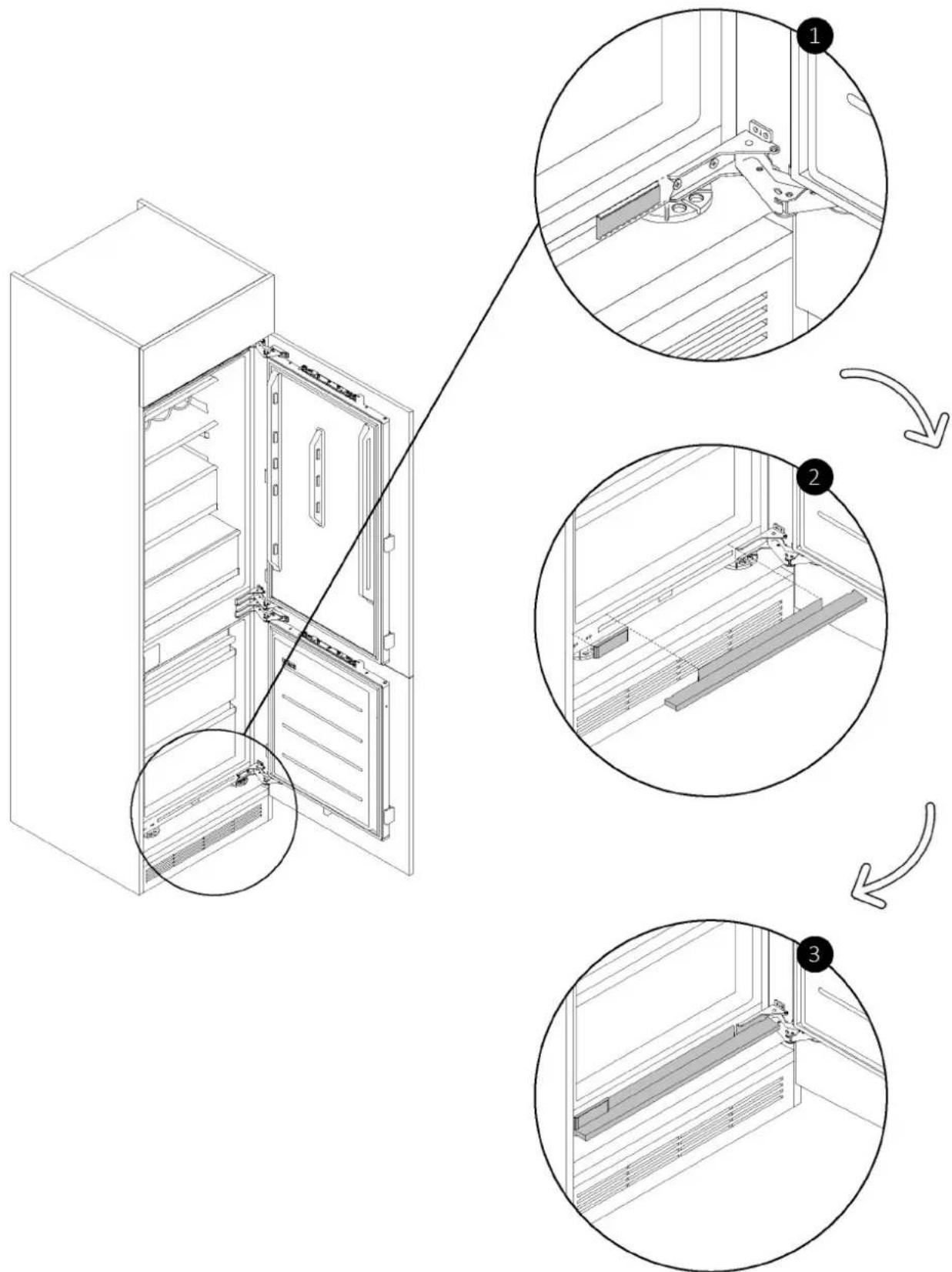

10.26 Τοποθέτηση των κάτω καλυμμάτων

Τοποθετήστε τα κάτω καλύμματα όπως υποδεικνύεται στο σχεδιάγραμμα.

10 Οδηγίες εγκατάστασης για το ψυγείο

10.27 Τοποθέτηση των καλυμμάτων στις πόρτες του ψυγείου

Τοποθετήστε τα καλύμματα στο πάνω μέρος των πορτών ψυγείου όπως υποδεικνύεται στο σχεδιάγραμμα.

10.28 Εφαρμογή των λάστιχων στο πλάι του ψυγείου

Κόψτε τα λάστιχα στο σωστό μέγεθος και εφαρμόστε τα στην πλευρά του ψυγείου, στην απέναντι πλευρά από τους μεντεσέδες.

11.1 Προειδοποιήσεις

Για να εκτελέσετε με ασφάλεια την ηλεκτρική σύνδεση της συσκευής, τηρήστε τις ακόλουθες προειδοποιήσεις:

• Οποιαδήποτε επισκευή, εγκατάσταση και συντήρηση που δεν εκτελείται σωστά μπορεί να θέσει σε σοβαρό κίνδυνο τον χρήστη.
• Η κατασκευάστρια εταιρεία δηλώνει ότι δεν φέρει καμία ευθύνη για άμεσες ή έμμεσες ζημιές που προκαλούνται από εσφαλμένη εγκατάσταση, συντήρηση ή ενέργειες επισκευής.
• Επίσης η εταιρεία δεν απαντά για ζημιές που προκαλούνται από την έλλειψη ή τη διακοπή του συστήματος γείωσης (π.χ. ηλεκτροπληξία).
• Συνδέστε το προϊόν αποκλειστικά με το παρεχόμενο καλώδιο τροφοδοσίας.

- Το προϊόν πρέπει να συνδεθεί σε ηλεκτρικό σύστημα που έχει εγκατασταθεί επαγγελματικά.

- Σε περίπτωση βλάβης που προκαλείται από ακατάλληλη σύνδεση, η εγγύηση παύει να ισχύει.

- Για τυχόν επισκευές, επικοινωνήστε αποκλειστικά με την Εξυπηρέτηση Πελατών και ζητήστε τη χρήση αυθεντικών ανταλλακτικών.

- Αποσυνδέστε το προϊόν από το ηλεκτρικό δίκτυο πριν εκτελέσετε οποιαδήποτε επέμβαση ή συντήρηση σε αυτό.

- Για να αποτραπεί ο κίνδυνος πυρκαγιάς ή ηλεκτροπληξίας, μην καταστρέφετε το φις ή το καλώδιο τροφοδοσίας.

- Μη συνδέετε τη συσκευή σε πολύπριζα, καλώδια προέκτασης ή φορητά τροφοδοτικά.

- Όταν η συσκευή τοποθετηθεί στην επιλεγμένη θέση, βεβαιωθείτε ότι το καλώδιο τροφοδοσίας δεν έχει κολλήσει ή υποστεί ζημιά και ότι δεν υπάρχουν πολύπριζα ή φορητά τροφοδοτικά στο πίσω μέρος της συσκευής.

Απορρόφηση ισχύος

Δείτε πινακίδα δεδομένων προϊόντος.

Διακόπτης κυκλώματος διαφορικού ρεύματος (αντιηλεκτροπληξιακός)

Συνιστάται η χρήση ενός διακόπτη κυκλώματος παραμένοντος ρεύματος (διακόπτης κυκλώματος διαρροής προς γη) με ρεύμα αποσύνδεσης που συμμορφώνεται με τα ισχύοντα πρότυπα.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ το προϊόν πρέπει να συνδεθεί στο ηλεκτρικό δίκτυο μέσω μιας πολυπολικής διάταξης αποσύνδεσης που εξασφαλίζει τον διαχωρισμό μεταξύ των επαφών σύμφωνα με την κατηγορία υπέρτασης III. Μια τέτοια διάταξη πρέπει να αντέχει στα μέγιστα συνδεδεμένα φορτία και να συμμορφώνεται με τα ισχύοντα πρότυπα.

• Βεβαιωθείτε ότι οι ηλεκτρικές προδιαγραφές στην πινακίδα δεδομένων είναι σύμφωνες με την παροχή ρεύματος.
• Η συσκευή λειτουργεί με ηλεκτρικό ρεύμα 220 - 240 Vac/50 Hz.

- Οι μη φυσιολογικές διακυμάνσεις της τάσης μπορεί να προκαλέσει τη μη εκκίνηση της συσκευής, ζημιά στον έλεγχο θερμοκρασίας ή τον συμπιεστή, ή αφύσικους θορύβους κατά τη λειτουργία.

Σε μια τέτοια περίπτωση, θα πρέπει να τοποθετηθεί αυτόματος ρυθμιστής.

• Βεβαιωθείτε ότι το κύριο καλώδιο δεν έχει πιαστεί κάτω από τη συσκευή κατά τη διάρκεια και μετά τη μεταφορά/μετακίνηση, για να αποτραπεί το κόψιμο ή η καταστροφή του κύριου καλωδίου. Εάν το καλώδιο τροφοδοσίας της συσκευής υποστεί ζημιά, μην προχωρήσετε με την εγκατάσταση και επικοινωνήστε με το σέρβις.
• Βεβαιωθείτε ότι η πηγή τροφοδοσίας, το φις και οι ασφάλειες είναι σύμφωνα με τα δεδομένα που αναγράφονται στην πινακίδα δεδομένων.
• Βεβαιωθείτε ότι το φις τροφοδοσίας είναι γειωμένο και μη χρησιμοποιείτε πολύπριζα ή καλώδια προέκτασης.

ΣΗΜΕΙΩΣΗ (μόνο για το Ηνωμένο Βασίλειο): το καλώδιο τροφοδοσίας της συσκευής διαθέτει φις 3 ακίδων (γειωμένο) κατάλληλο για τυπική πρίζα 3 ακίδων (γειωμένη).

Ποτέ μην κόβετε ή αφαιρείτε την τρίτη ακίδα (σύνδεση γείωσης). Μετά την εγκατάσταση της συσκευής, το φις πρέπει να παραμείνει προσβάσιμο.

11.2 Άλλες συμβουλές

Η χρήση οποιασδήποτε ηλεκτρικής οικιακής συσκευής απαιτεί την τήρηση ορισμένων βασικών κανόνων:

• Συνιστάται να διατηρείτε καθαρό το βύσμα: τυχόν υπολείμματα ακαθαρσίας στο βύσμα ενδέχεται να προκαλέσουν πυρκαγιά.
• Μην τραβάτε το καλώδιο τροφοδοσίας για να αποσυνδέσετε τη συσκευή από την τροφοδοσία κατά τη διάρκεια λειτουργίας.
• Μην αγγίζετε τη συσκευή με βρεγμένα ή υγρά χέρια ή πόδια. Δεν συνιστάται η χρήση προσαρμογέων, πολύπριζων ή καλωδίων προέκτασης.
• Σε περίπτωση δυσλειτουργίας ή/και πτώσης της απόδοσης, απενεργοποιήστε τη συσκευή και μην τη χειρίζεστε/μετατρέπετε.

12 Παράδοση στον χρήστη

Στο τέλος της εγκατάστασης:

• Ενημερώστε τον χρήστη σχετικά με τις βασικές λειτουργίες.
• Ενημερώστε τον χρήστη για όλες τις πτυχές που σχετίζονται με την ασφαλή χρήση και χειρισμό.
• Παραδώστε τα εξαρτήματα και τις οδηγίες χρήσης και συναρμολόγησης στον χρήστη ώστε για να τα φυλάξει επιμελώς.

Αφού ολοκληρωθεί η εγκατάσταση, αφαιρέστε την προστατευτική μεμβράνη, την ταινία και όλα τα άλλα υλικά συσκευασίας.

- Μετά την ενεργοποίηση του ψυγείου, περιμένετε τουλάχιστον 2 ώρες πριν τοποθετήσετε τρόφιμα στη συσκευή, ώστε να διασφαλιστεί η σωστή θερμοκρασία στο εσωτερικό του ψυγείου.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: το προϊόν απαιτεί επαρκή εξαερισμό για κανονική λειτουργία. Μη βουλώνετε τα ανοίγματα εξαερισμού για κανένα λόγο.

⚠️ ΣΗΜΕΙΩΣΗ: η πραγματική εμφάνιση του προϊόντος εξαρτάται από το μοντέλο που έχει επιλεγεί.

13 Αποσυναρμολόγηση του προϊόντος

• Αποσυνδέστε το προϊόν από το ηλεκτρικό δίκτυο.
• Ξεβιδώστε τις βίδες στερέωσης.
• Ανασηκώστε ελαφρά το προϊόν και τραβήξτε το εντελώς έξω.
• Autó to προϊόν δεν θα προκαλέσει ζημιά στο έπιπλο, το οποίο μπορεί επίσης να χρησιμοποιηθεί με μια νέα συσκευή.

Haier
