BEDIENUNGSANLEITUNG HBW7518CF HAIER

Dieses Installationshandbuch richtet sich an Küchenhersteller, die mit diesen Produkten arbeiten werden. Um die Sicherheit zu gewährleisten und die besten Ergebnisse zu erzielen, lesen Sie bitte dieses Handbuch, einschließlich der Sicherheitshinweise, sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf. Bevor Sie mit der Installation fortfahren, sollten Sie sich die Seriennummer notieren, da Sie diese im Falle einer Reparatur benötigen könnten. Überprüfen Sie das Gerät auf eventuelle Transportschäden und wenden Sie sich im Zweifelsfall an einen Techniker, bevor Sie es benutzen. Halten Sie sämtliches Verpackungsmaterial stets von Kindern fern.

i HINWEIS: Die Funktionen, die Abbildungen in der Bedienungsanleitung und das Produktzubehör können je nach gekauftem Modell variieren.

Inhalt

1 Sicherheitshinweise für die Installation S.140
2 Installationsort des Produkts S.141
3 Abmessungen des Kühlschranks S.142
4 Installationswerkzeuge S.144
5 Abmessungen des Schranks S.144

5.1 Vorsichtsmaßnahmen
5.2 Abmessungen in mm

6 Installation und Belüftung der Schränke S.146

6.1 Einbau in eine Säule
7 Video Schritt für Schritt-Installation S.147
8 Entfernen der Dichtungsblöcke S.148
8.1 Entriegelung der Türen

9 Ändern der Öffnungsrichtung der Tür S.148

9.1 Entfernen der unteren Schraube
9.2 Umkehrung der Scharniere
9.3 Sichern der oberen Abdeckung
9.4 Befestigen der Schrauben auf der gegenüberliegenden Seite des Kühlschranks
9.5 Anbringen der unteren Schraube auf der gegenüberliegenden Seite des Kühlschranks
9.6 Sichern der Türen auf der gegenüberliegenden Seite des Kühlschranks

10 Installationsanleitung für den Kühlschrank S.153

10.1 Anbringen der oberen Montageschiene des Kühlschranks
10.2 Anbringen der Abstandshalter an der Seite des Kühlschranks
10.3 Anbringen der Montagebügel an den Kühlschranktüren
10.4 Anbringen des Abstandshalters an der Rückseite des Kühlschranks
10.5 Einbau-Installation
10.6 Toleranzen auf der Scharnierseite
10.7 Positionieren der mittleren Abdeckung
10.8 Einstellen der Höhe des Kühlschranks
10.9 Toleranzen beim Schrank

Inhalt

10.10 Befestigen der Scharniere am Schrank
10.11 Montage der mittleren Abdeckung
10.12 Befestigen des Kühlschranks am oberen Regalboden
10.13 Entfernen der Abstandshalter-Positionierungsstege
10.14 Einbau der Schranktüren
10.15 Drehen der Abstandshalter von der Querstrebe
10.16 Einstellen der Querstrebe
10.17 Lösen der Querstrebe von der Kühlschranktür
10.18 Positionierung der Querstrebe an der Schranktür
10.19 Befestigung der Querstrebe an der Schranktür
10.20 Positionierung der Schranktür an der entsprechenden Kühlschranktür
10.21 Einstellen der Schranktür
10.22 Sichern der Schranktür

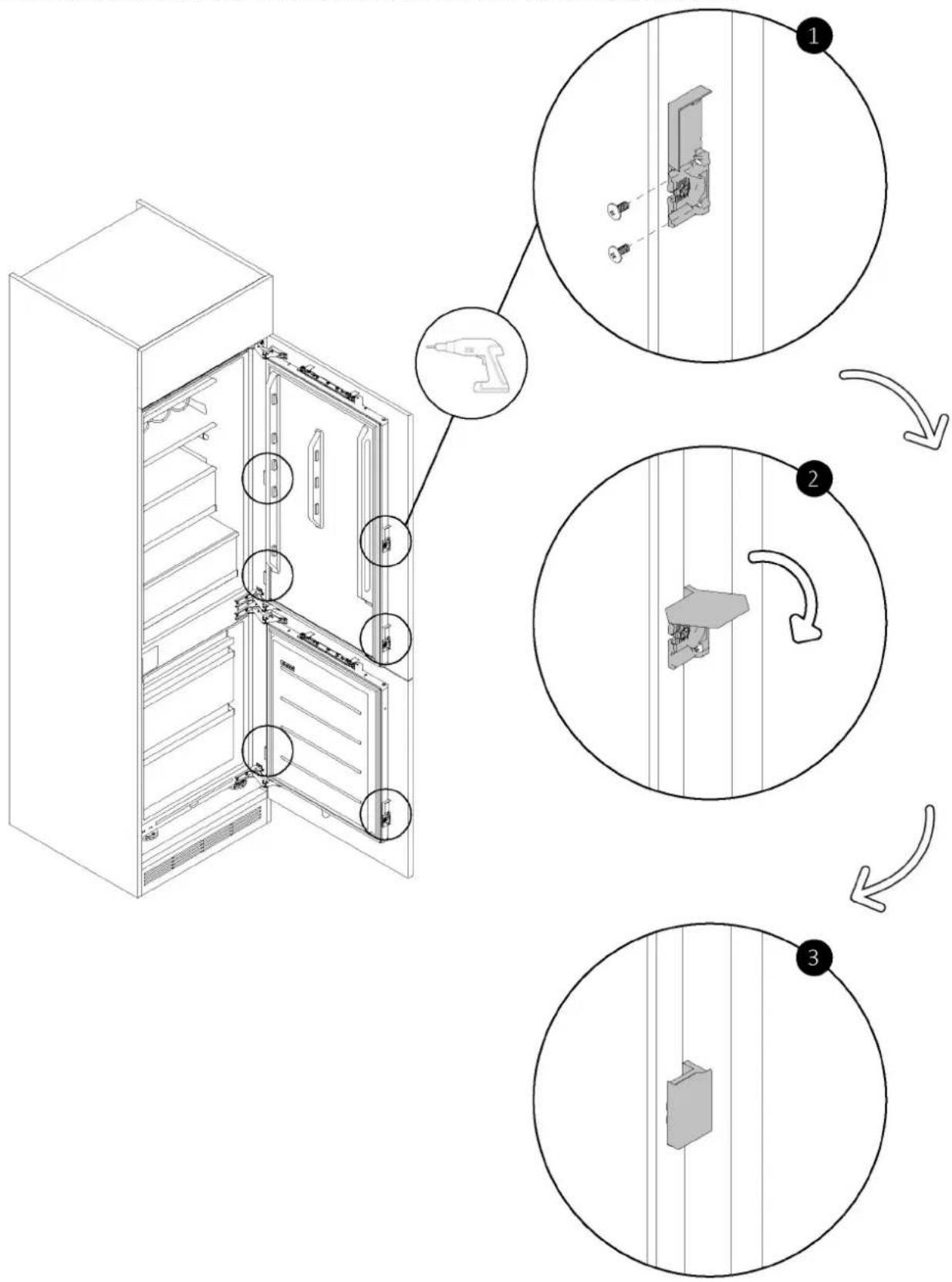

10.23 Anbringen der Montagebügel an den Schranktüren

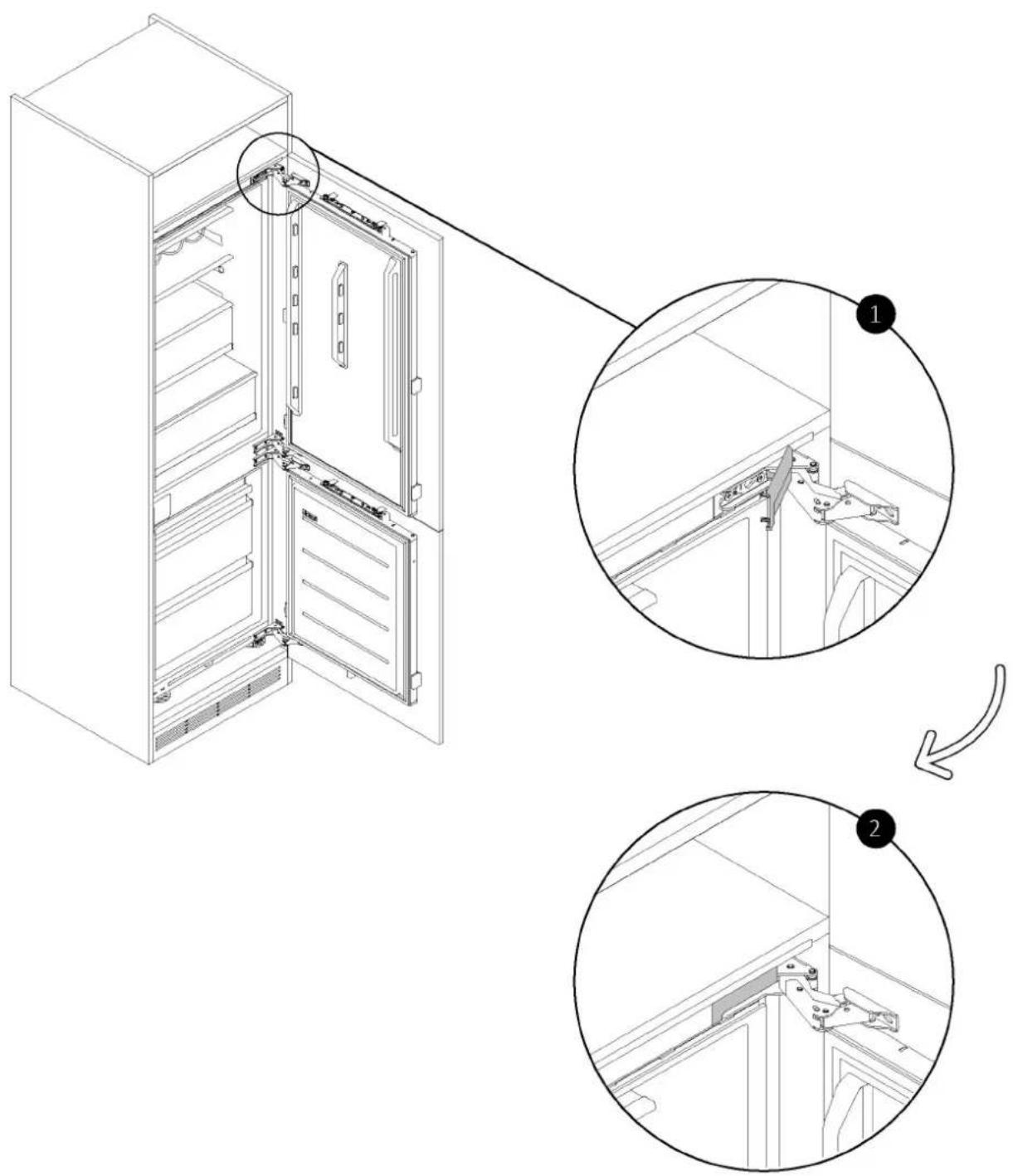

10.24 Anbringen der Abdeckung am oberen Scharnier

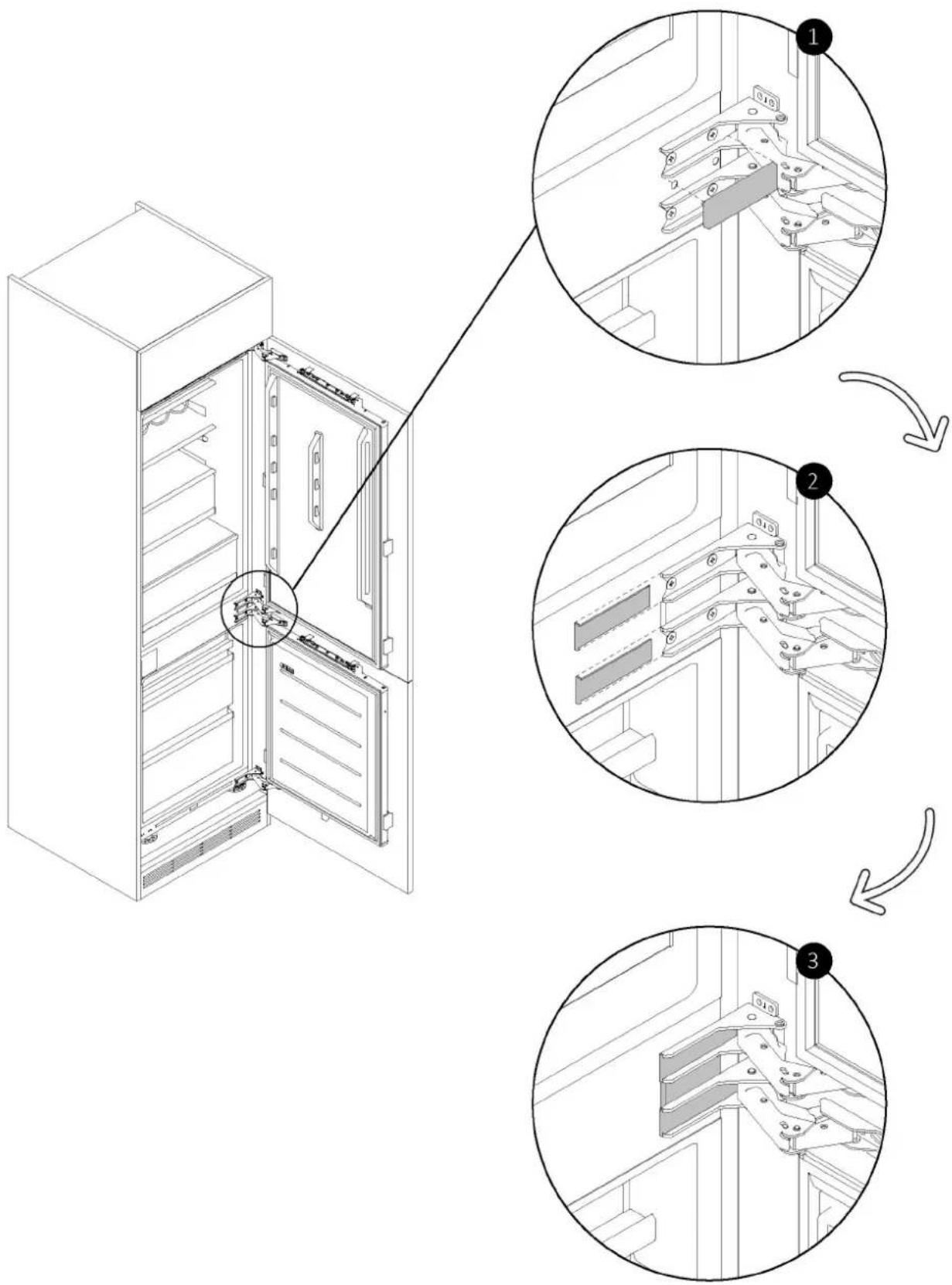

10.25 Anbringen der Abdeckungen an den mittleren Scharnieren
10.26 Anbringen der unteren Abdeckungen
10.27 Anbringen der Abdeckungen an den Kühlschranktüren

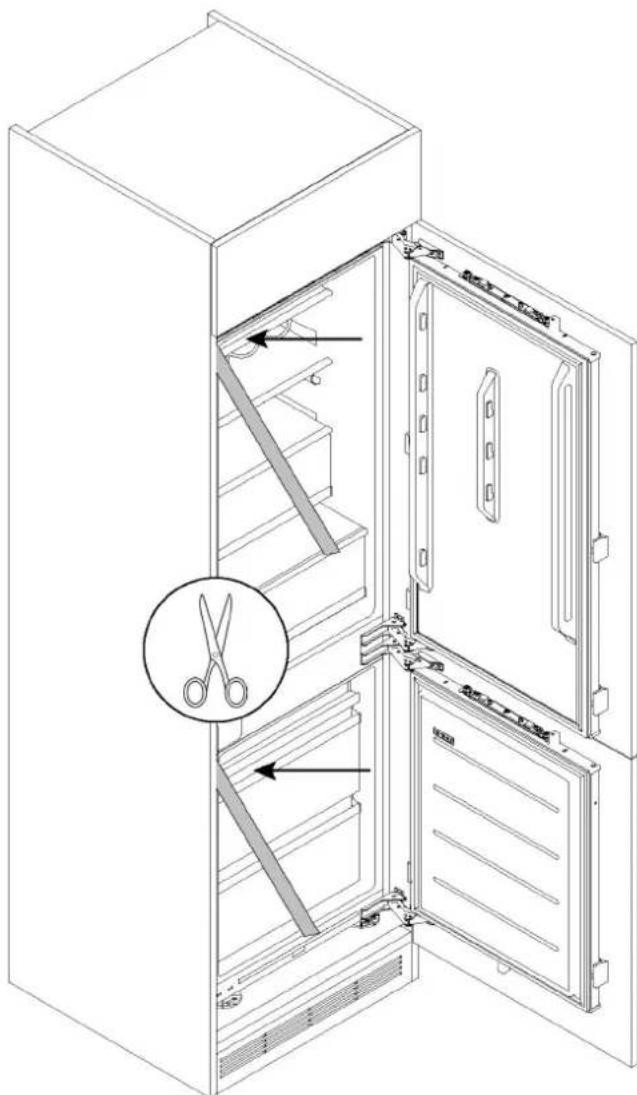

10.28 Anbringen der Dichtungen an der Seite des Kühlschranks

11 Anschluss an das Stromnetz S.176
11.1 Warnungen
11.2 Weitere Ratschläge
12 Lieferung an den Nutzer S.178
13 Demontage des Produkts S.178

1 Sicherheitshinweise für die Installation

Beachten Sie diese Hinweise, bevor Sie mit der Installation des Produkts beginnen. Bitte beachten Sie die folgenden Hinweise, bevor Sie mit der Installation des Produkts beginnen. Ihre Sicherheit ist für uns sehr wichtig. Lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Produkt verwenden.

- Die Installation muss von einem qualifizierten Techniker durchgeführt werden, der mit den im Installationsland geltenden Gesetzen und den Anweisungen des Herstellers vertraut ist und diese beachtet.

- Wird das Eingreifen des Herstellers erforderlich, um Fehler zu beheben, die aus einer falschen Installation hervorgehen, so erfolgt dieses nicht im Rahmen der Gewährleistungsgarantie.

- Entfernen Sie das Verpackungsmaterial, bevor Sie das Gerät in Betrieb nehmen.

- Vergewissern Sie sich nach dem Auspacken des Produkts, dass es nicht beschädigt ist. Wenden Sie sich bei Problemen an den Kundendienst, bevor Sie mit der Installation fortfahren, und schließen Sie das Gerät nicht an das Stromnetz an.

- Ein beschädigtes Produkt kann einen Kurzschluss, einen elektrischen Schlag, Brandgefahr und andere Gefahren verursachen.

- Prüfen Sie, ob sich in der Verpackung Zubehör oder zusätzliche Materialien (Beutel mit Schrauben, Dokumente, Broschüren usw.) befinden, und nehmen Sie diese gegebenenfalls heraus und bewahren Sie sie auf.

- Vergewissern Sie sich vor der Installation des Geräts, dass die Belüftung ausreichend ist, um die für die Kühlung und den Schutz der internen Komponenten erforderliche Frischluftzirkulation zu gewährleisten. Sorgen Sie je nach Art der Einrichtung für die angegebenen Öffnungen wie abgebildet.

- Ist zur Behebung von Fehlern, die auf eine unsachgemäße Installation zurückzuführen sind, die Hilfe des Herstellers erforderlich, so ist diese Hilfe nicht durch die Garantie abgedeckt. Befolgen Sie die Installationsanweisungen für qualifiziertes Personal.

- Eine unsachgemäße Installation kann zu Schäden oder Verletzungen an Menschen, Tieren oder Sachen führen. Der Hersteller kann für solche Schäden oder Verletzungen nicht verantwortlich gemacht werden.

- Eine sichere Nutzung ist nur dann gewährleistet, wenn die Installation gemäß dieser Anleitung korrekt durchgeführt wurde. Bei Schäden durch unsachgemäße Installation liegt die Verantwortung beim Installateur.

- Es wird empfohlen, bei der Installation Schutzhandschuhe zu tragen, um Schnittverletzungen zu vermeiden.

- Die Garantie erstreckt sich nicht auf Schäden, die durch unsachgemäße Installation verursacht wurden.

- Bei unsachgemäßer Installation, Eingriffen in das Gerät oder nicht vorschriftsmäßigem Anschluss erlischt die Produktgarantie.

- Nach der Installation darf das Netzkabel nicht mit beweglichen Teilen von Küchenkomponenten (z. B. einer Schublade) in Berührung kommen und keinen mechanischen Belastungen ausgesetzt sein.

- Dieses Produkt erfordert eine ständige Belüftung während des Gebrauchs. Decken Sie die Lüftungsöffnungen nicht ab;

- Nach Abschluss der Installationsarbeiten muss der Techniker sicherstellen, dass das Produkt korrekt installiert wurde.

Wichtige Warnhinweise

• Stellen Sie das Gerät nicht in Bereichen auf, die direkter Sonneneinstrahlung ausgesetzt sind, um eine Beeinträchtigung der Leistung des Produkts zu vermeiden.
• Installieren und verwenden Sie dieses Produkt in einer geschlossenen, überdachten, trockenen und gut belüfteten Umgebung.
• Installieren Sie das Produkt nicht in Außenbereichen, die den Witterungseinflüssen ausgesetzt sind.
  • Installieren Sie das Produkt in der Nähe einer Steckdose.
• Halten Sie das Produkt von Flammenquellen fern.
• Stellen Sie das Gerät auf einer ebenen Fläche in einem für seine Größe und Verwendung geeigneten Bereich auf.
• Reinigen Sie das Gerät mit Wasser und einem milden Reinigungsmittel, und trocknen Sie es mit einem weichen Tuch ab.

WARNUNG: Der Kühlschrank ist ein schweres Gerät. Um Schäden am Gerät zu vermeiden und Verletzungen vorzubeugen, ist es unbedingt erforderlich, dass der Transport von mindestens zwei Personen langsam und kontrolliert durchgeführt wird. Stellen Sie den Kühlschrank immer in aufrechter Position auf.

- Lassen Sie den Kühlschrank nach der Installation mindestens 4 Stunden lang unbenutzt stehen, bevor Sie ihn einschalten, damit sich das Kompressoröl setzen kann.

Dieses Produkt ist ausschließlich für die Installation in häuslichen oder ähnlichen Umgebungen vorgesehen, wie z. B.:

• Personalküchen in Geschäften, Büros und anderen Arbeitsumgebungen;
• Räume, die dem Personal und den Kunden in Hotels, Motels und anderen wohnähnlichen Umgebungen zur Verfügung stehen;
  • Schönheitsfarmen, Bed & Breakfasts (B&B);
• Catering-Dienste und ähnliche Zwecke, mit Ausnahme des Einzelhandels.

Stellen Sie das Gerät an einem Ort auf, an dem die Umgebungstemperatur nicht höher oder niedriger ist als die auf dem Etikett angegebene Betriebstemperatur: Anderenfalls funktioniert das Gerät nicht richtig.

• Subnormal (SN): „Dieses Gerät ist für die Verwendung bei Umgebungstemperaturen von 10°C bis 32°C vorgesehen“;
• Normal (N): „Dieses Gerät ist für die Verwendung bei Umgebungstemperaturen von 16°C bis 32°C vorgesehen“;
• Subtropisch (ST): „Dieses Gerät ist für die Verwendung bei Umgebungstemperaturen von 16°C bis 38°C vorgesehen“;
• Tropisch (T): „Dieses Gerät ist für die Verwendung bei Umgebungstemperaturen von 16°C bis 43°C vorgesehen“.

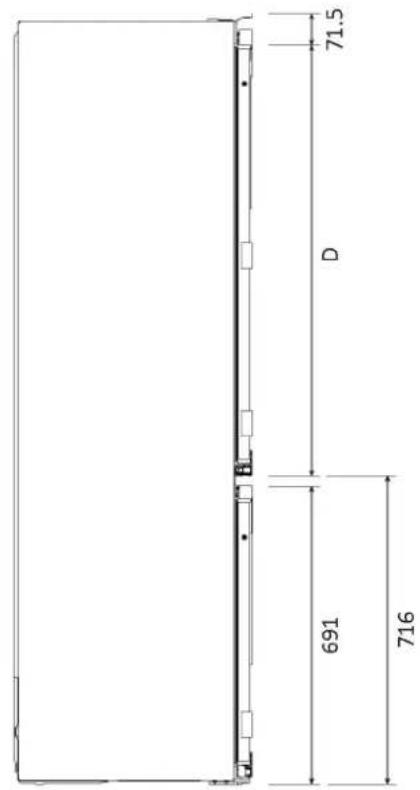

3 Abmessungen des Kühlschranks

Abmessungen in mm

Axonometrische Ansich von vorne
Axonometrische Ansicht von hinten

Seitenansicht
bei geschlossenen Türen

71.5 D 691 716

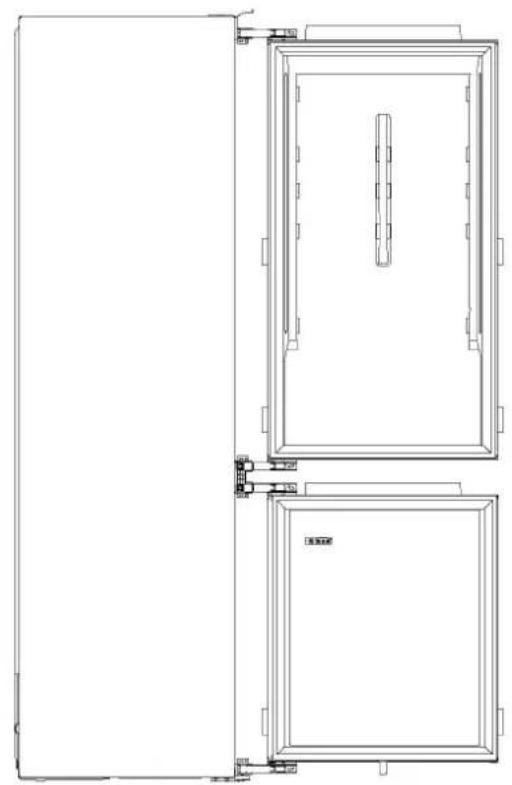

Seitenansicht
bei geöffneten Türen

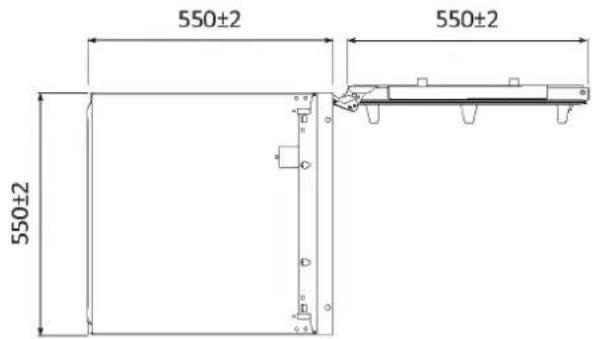

Draufsicht
bei geschlossenen Türen

550±2

Draufsicht
bei geöffneten Türen

550±2 550±2 550±2 550±2

Produktcodes

HBW7518CF

HBW7519CF

HINWEIS: Die Codes können sich

im Laufe der Zeit ändern.

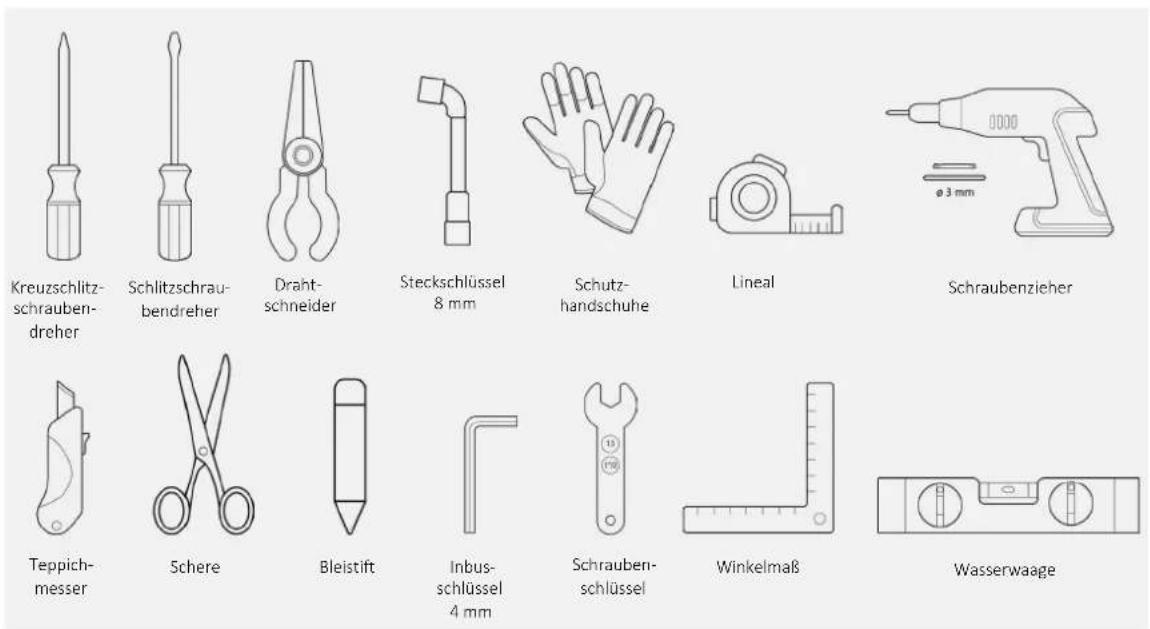

4 Installationswerkzeuge

Benötigte Werkzeuge

Kreuzschlitz- schrauben- dreher Schlitzschrau- bendreher Draht- schneider Steckschlüssel 8 mm Schutz- handschuhe Lineal 0000 ø 3 mm Schraubenzieher Teppich- messer Schere Bleistift Inbus- schlüssel 4 mm Schrauben- schlüssel Winkelmaß Wasserwaage

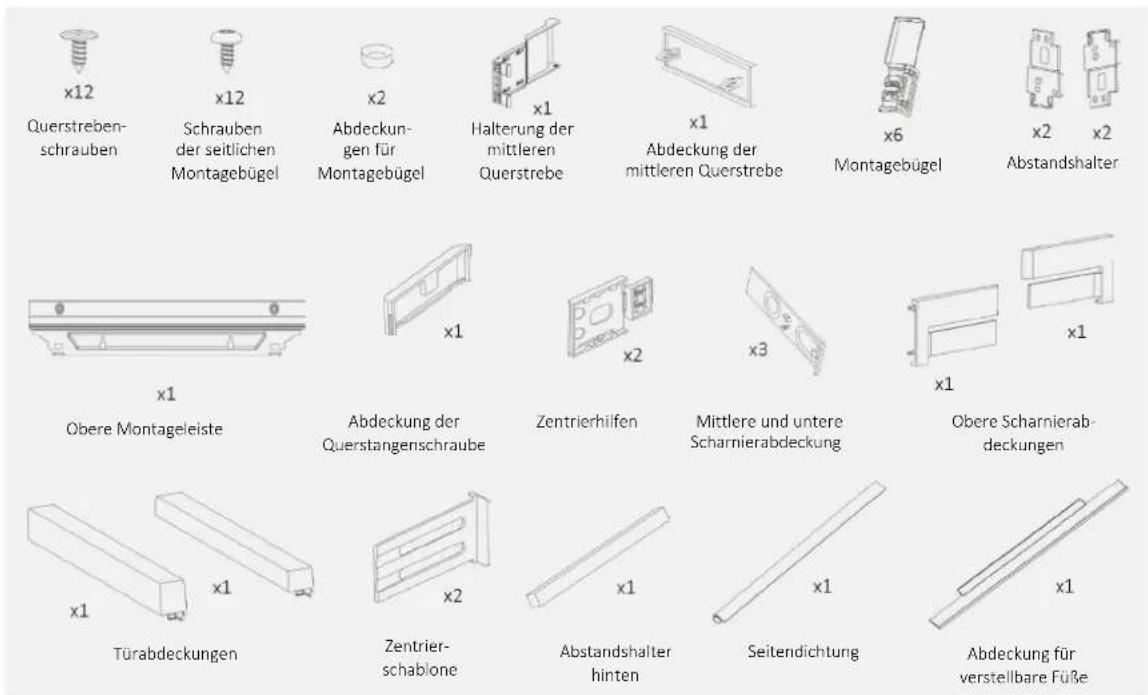

Mit dem Produkt gelieferte Werkzeuge

x12 Querstrebenschrauben x12 Schrauben der seitlichen Montagebügel x2 Abdeckungen für Montagebügel x1 Halterung der mittleren Querstrebe x1 Abdeckung der mittleren Querstrebe x6 Montagebügel x2 x2 Abstandshalter x1 Obere Montageleiste x1 Abdeckung der Querstangerschraube x1 Zentrierhilfen x2 x3 Mittlere und untere Scharnierabdeckung x1 Obere Scharnierabdeckungen x1 Türabdeckungen x1 zentrier-schablone x2 x1 x1 Abstandshalter hinten x1 Seitendichtung x1 Abdeckung für verstellbare Füße

5 Abmessungen des Schranks

5.1 Vorsichtsmaßnahmen

• Stellen Sie das Einbaufach ohne Rückwand bereit;
• Befolgen Sie für die Belüftung des Geräts die Anweisungen in diesem Handbuch;
• Es wird empfohlen, das Gerät an der Wand zu befestigen, um ein Umkippen zu verhindern.

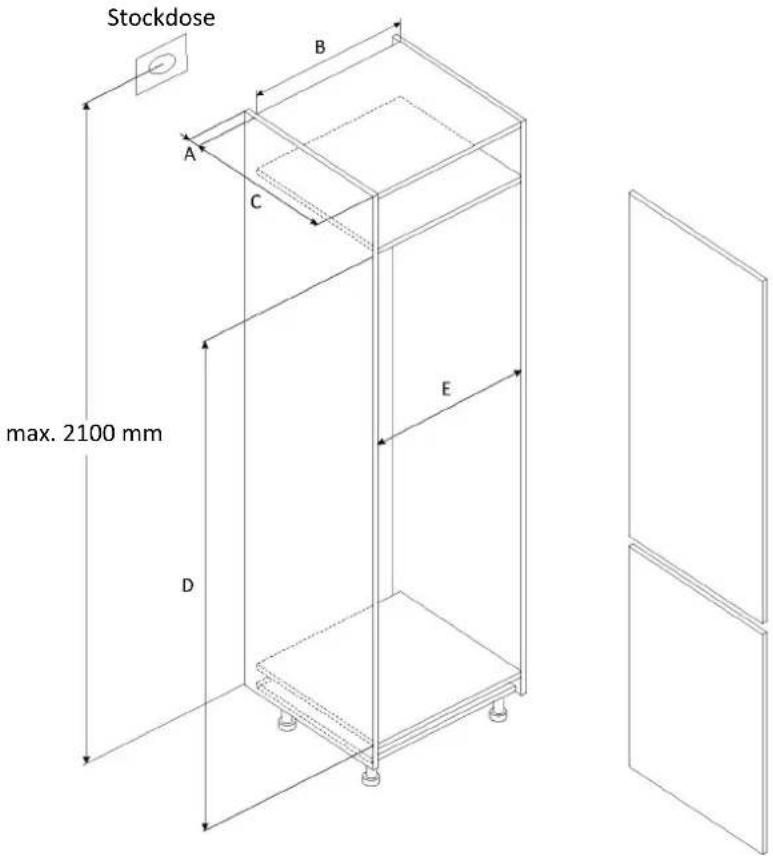

5.2 Abmessungen in mm

Axonometrische Ansich von vorne

mit unmontierten Türen

Stockdose A B C E max. 2100 mm D

Modelle		A (mm)	B (mm)	C (mm)	T (mm)	E (mm)
HBW7518CF	Min.	50 400		560 17	78 555
	Empfohlen			580	1780	562
	Max. - 1782 568
HBW7519CF	Min.	50 400		560 19	41 555
	Empfohlen			580	1943	562
	Max. - 1945 568

6 Installation und Belüftung der Schränke

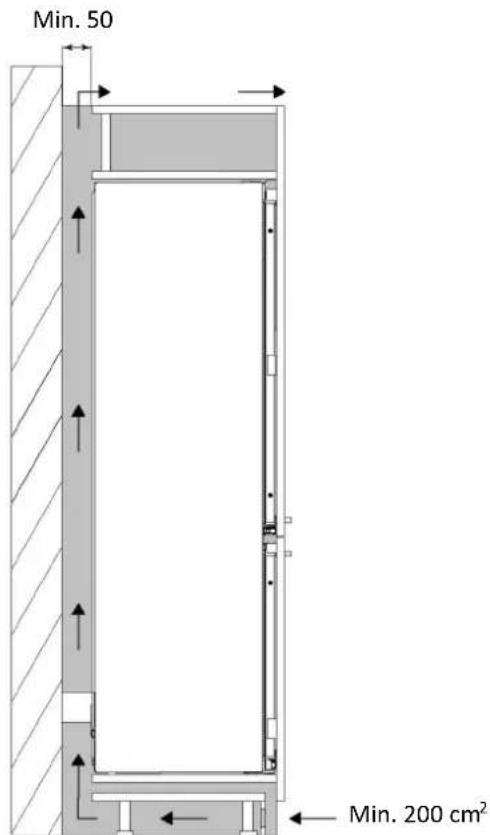

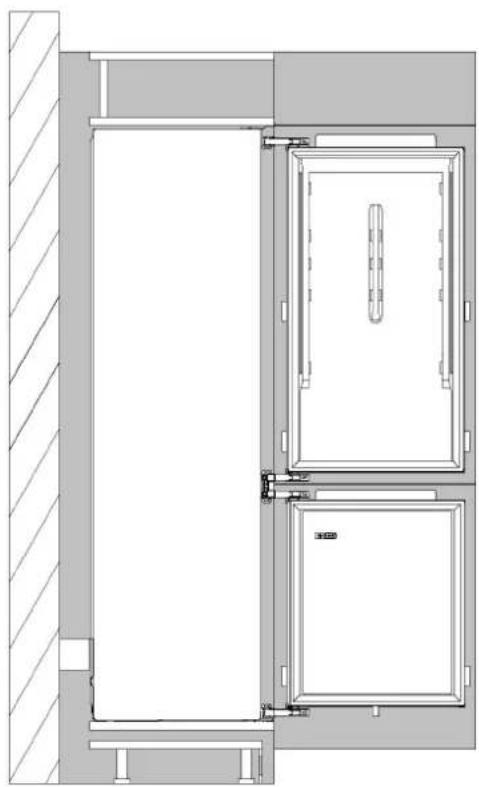

6.1 Einbau in eine Säule

Seitenteil

Min. 50 Min. 200 cm²

Seitenteil

Wenn es nicht möglich ist, eine Öffnung in der Fußleiste zu schaffen, muss eine alternative Lösung gefunden werden, um eine gute Luftzirkulation zu gewährleisten.

Sie können das Video zur Produktinstallation ansehen, indem Sie den QR-Code scannen

oder durch Anklicken dieses Links

8 Entfernen der Dichtungsblöcke

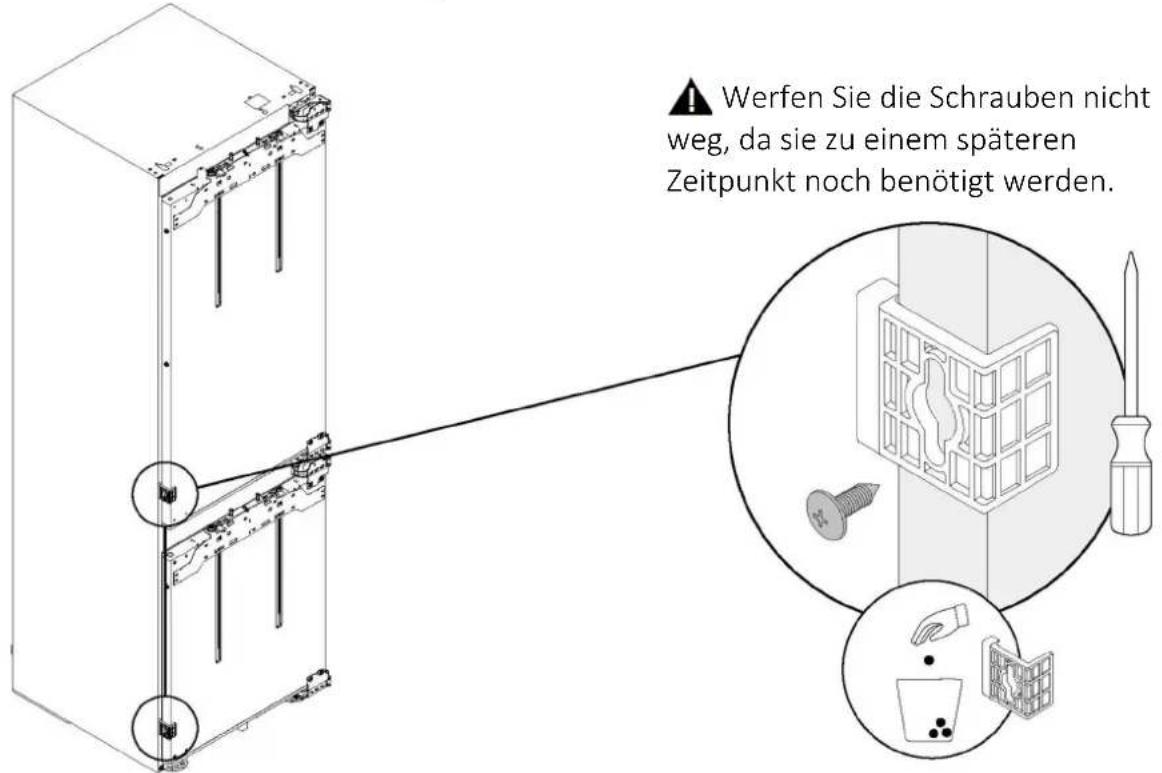

8.1 Entriegelung der Türen

Lösen Sie die Schraube um 5 mm, drücken Sie die Dichtungsblöcke nach unten, um sie zu entfernen, und entsorgen Sie sie dann.

Werfen Sie die Schrauben nicht weg, da sie zu einem späteren Zeitpunkt noch benötigt werden.

9 Ändern der Öffnungsrichtung der Tür

HINWEIS: Befolgen Sie die nachstehenden Anweisungen nur, wenn Sie die Öffnungsrichtung der Tür umkehren müssen; fahren Sie anderenfalls mit dem nächsten Kapitel fort (Seite 21).

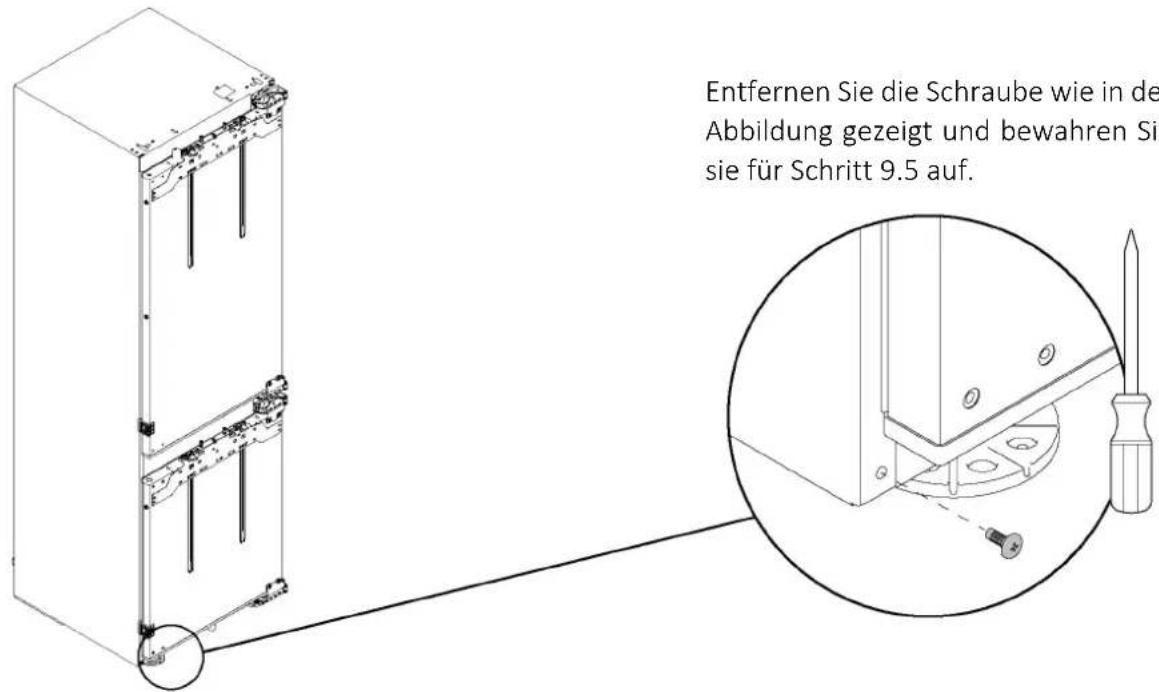

9.1 Entfernen der unteren Schraube

Entfernen Sie die Schraube wie in der Abbildung gezeigt und bewahren Sie sie für Schritt 9.5 auf.

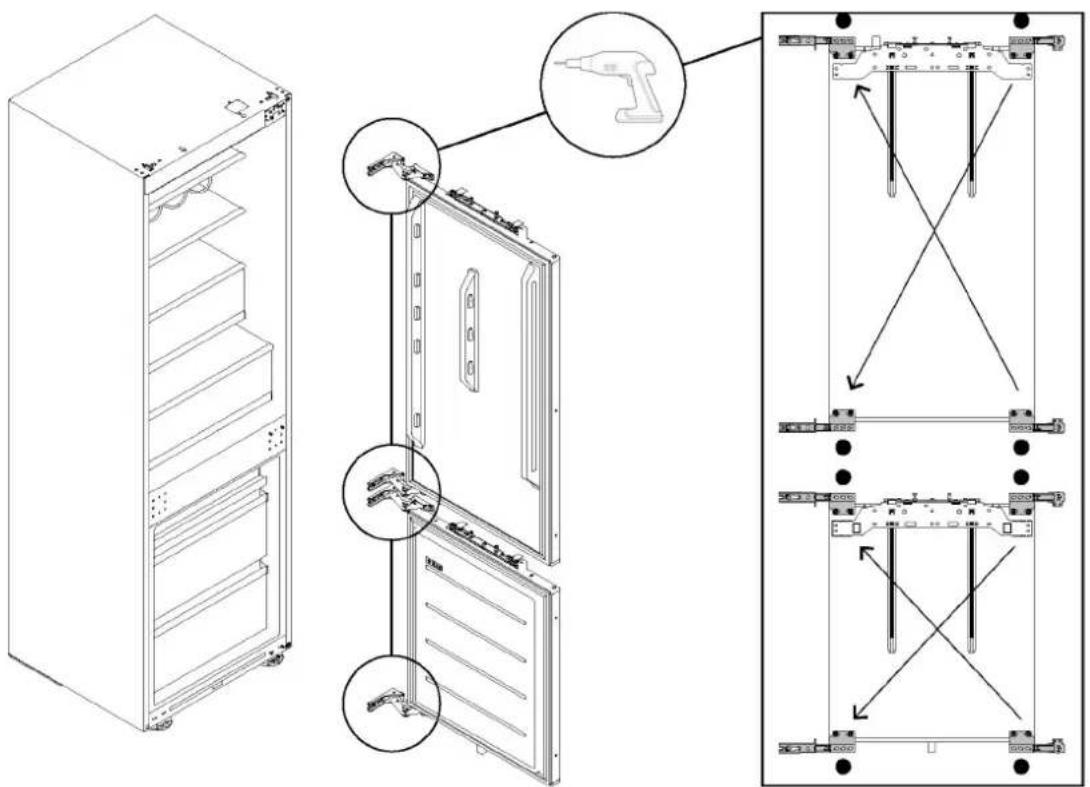

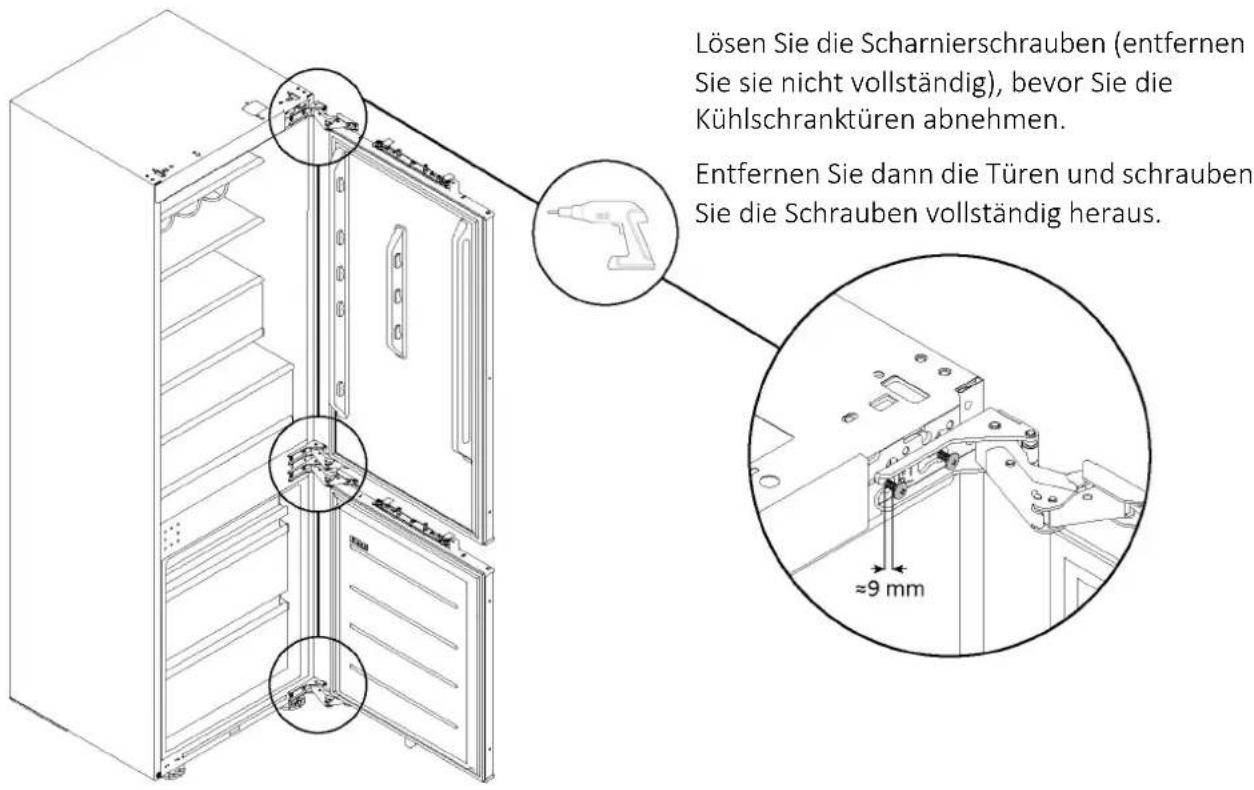

9.2 Umkehrung der Scharniere

Lösen Sie die Scharnierschrauben (entfernen Sie sie nicht vollständig), bevor Sie die Kühlschranktüren abnehmen. Entfernen Sie dann die Türen und schrauben Sie die Schrauben vollständig heraus. ≈9 mm

Drehen Sie die Scharniere um 180° und montieren Sie sie wie in der Abbildung gezeigt.

9 Ändern der Öffnungsrichtung der Tür

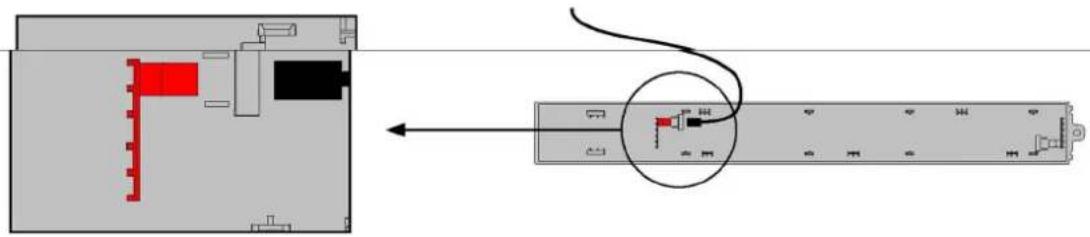

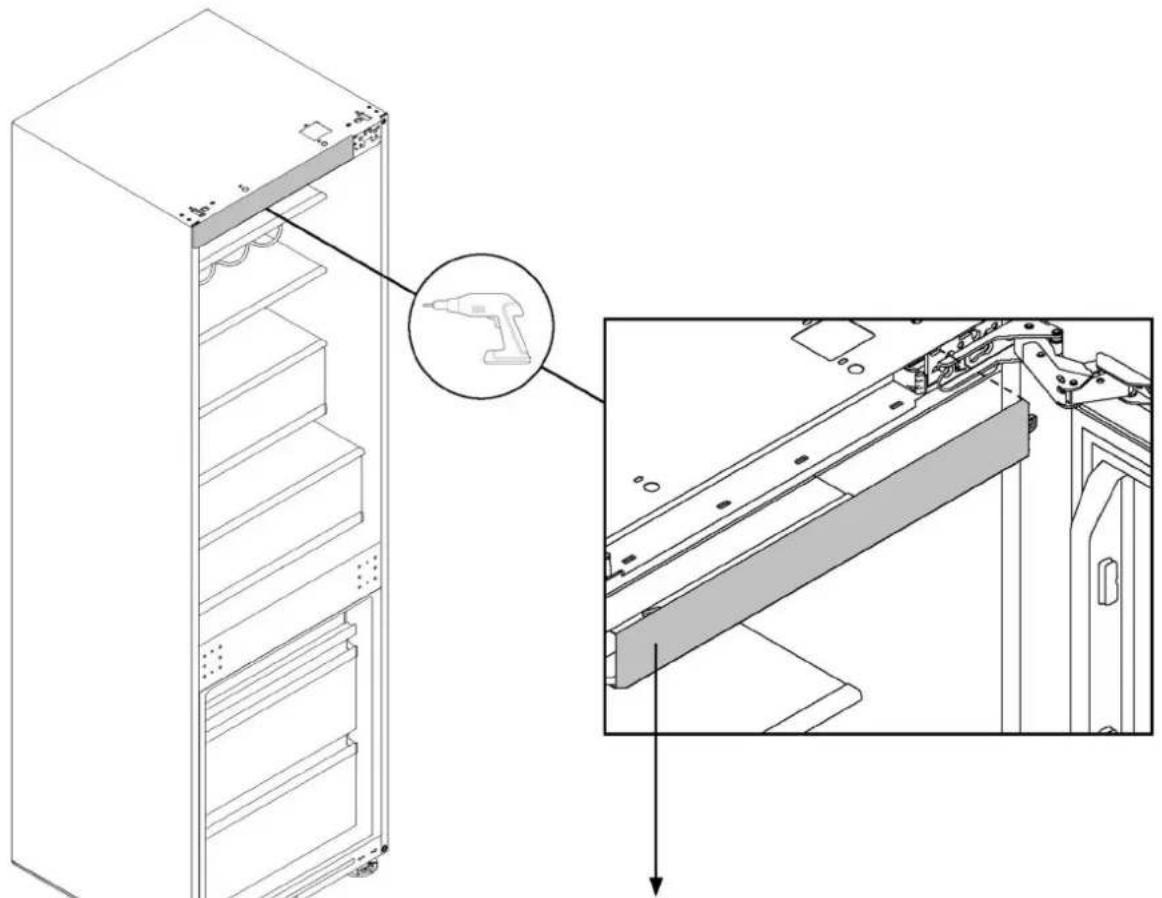

9.3 Sichern der oberen Abdeckung

Entfernen Sie die obere Abdeckung und den Sensor.

Drehen Sie den Deckel um 180° und befestigen Sie den Sensor auf der Innenseite, wie in der Abbildung gezeigt ist. Ziehen Sie dann die obere Abdeckung in der neuen Position fest.

⚠ Drücken Sie auf die rote Rippe, während Sie den Sensor entfernen.

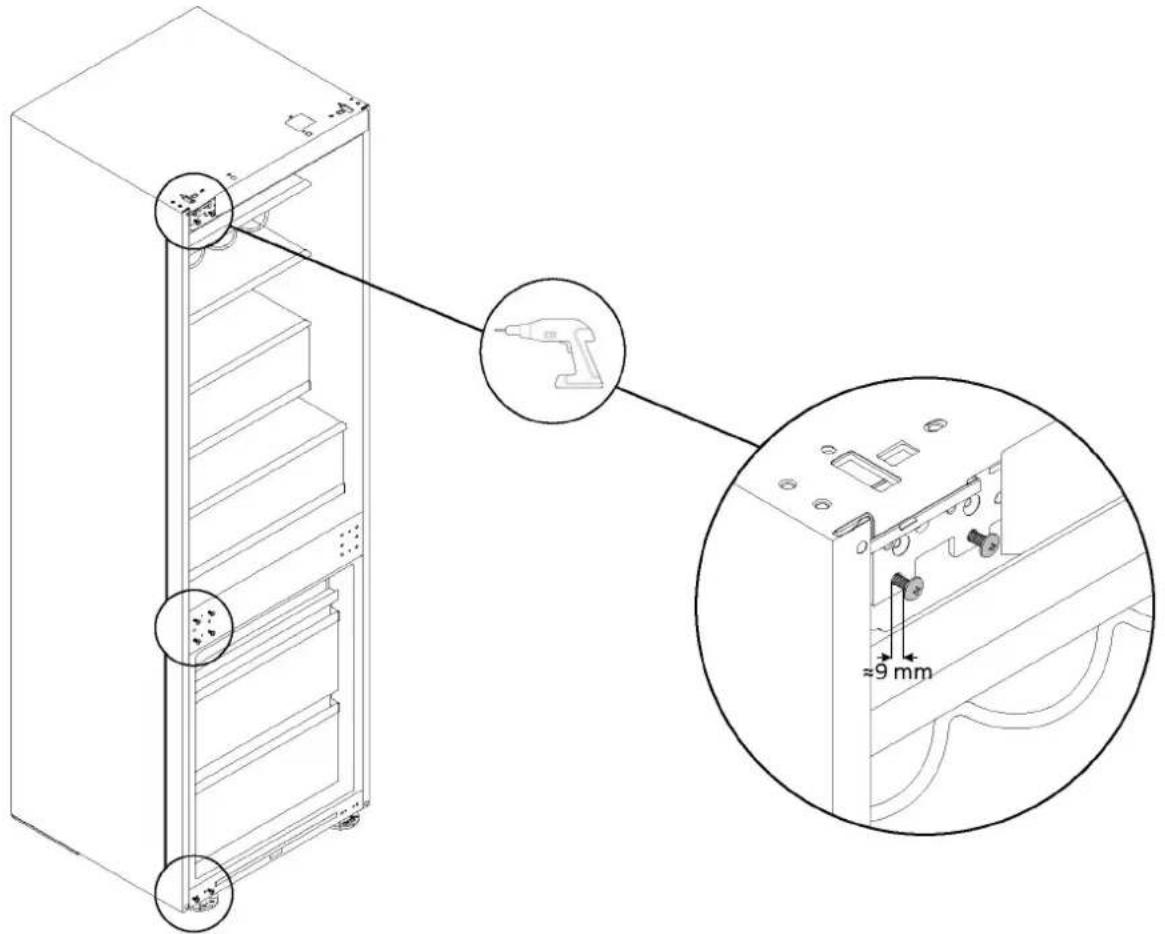

9.4 Befestigen der Schrauben auf der gegenüberliegenden Seite des Kühlschranks

Ziehen Sie die Schrauben auf der gegenüberliegenden Seite des Kühlschranks mit einem Spielraum von etwa 9 mm an.

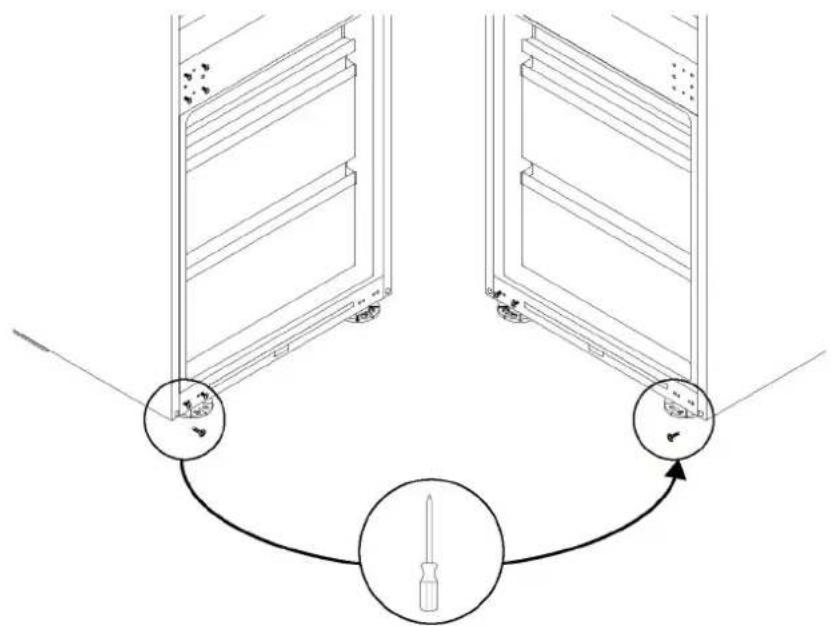

9.5 Anbringen der unteren Schraube auf der gegenüberliegenden Seite des Kühlschranks

Ziehen Sie die in Schritt 9.1 beibehaltene Schraube wie in der Abbildung gezeigt an.

9 Ändern der Öffnungsrichtung der Tür

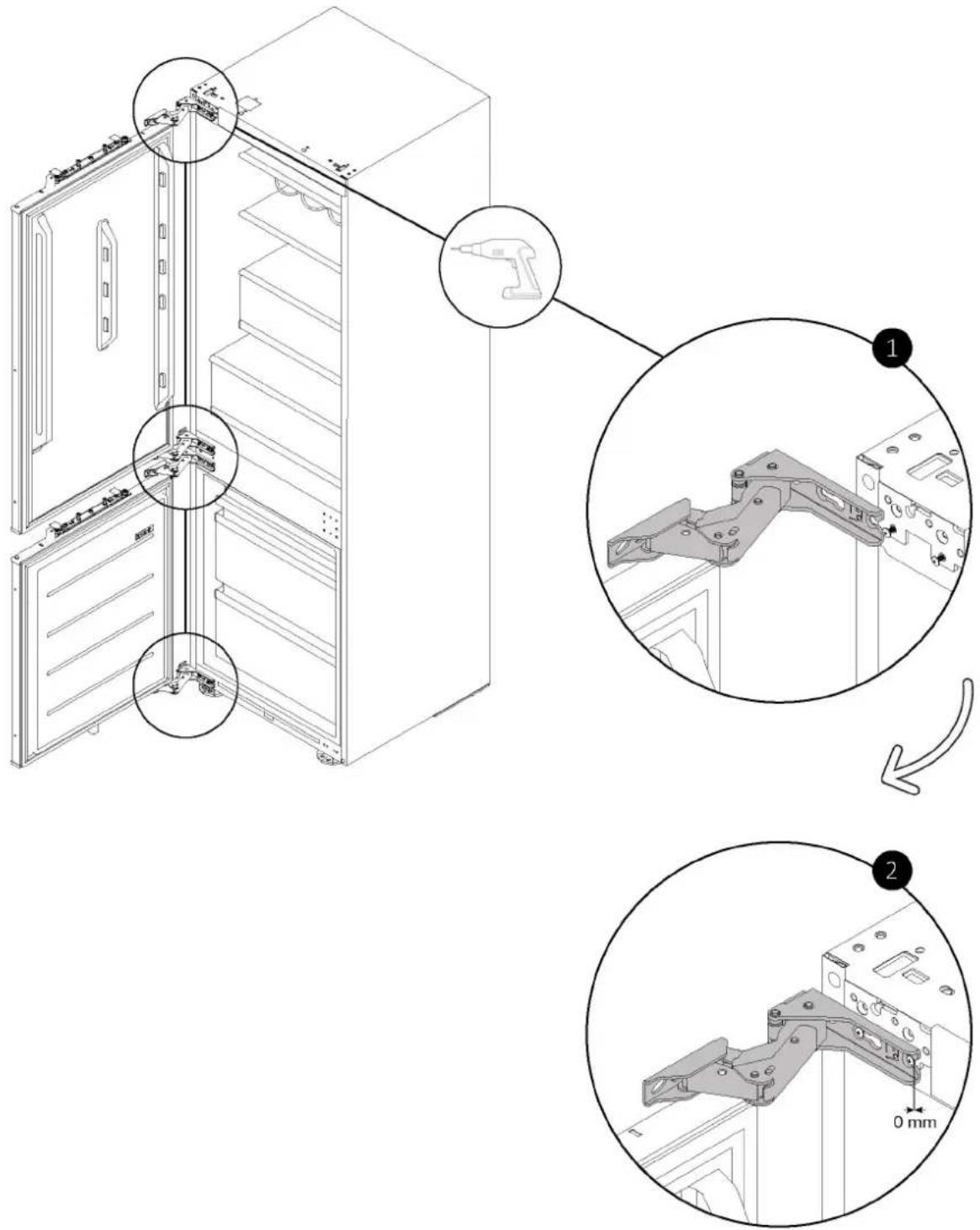

9.6 Sichern der Türen auf der gegenüberliegenden Seite des Kühlschranks

Bringen Sie die Türen an und ziehen Sie die Schrauben fest.

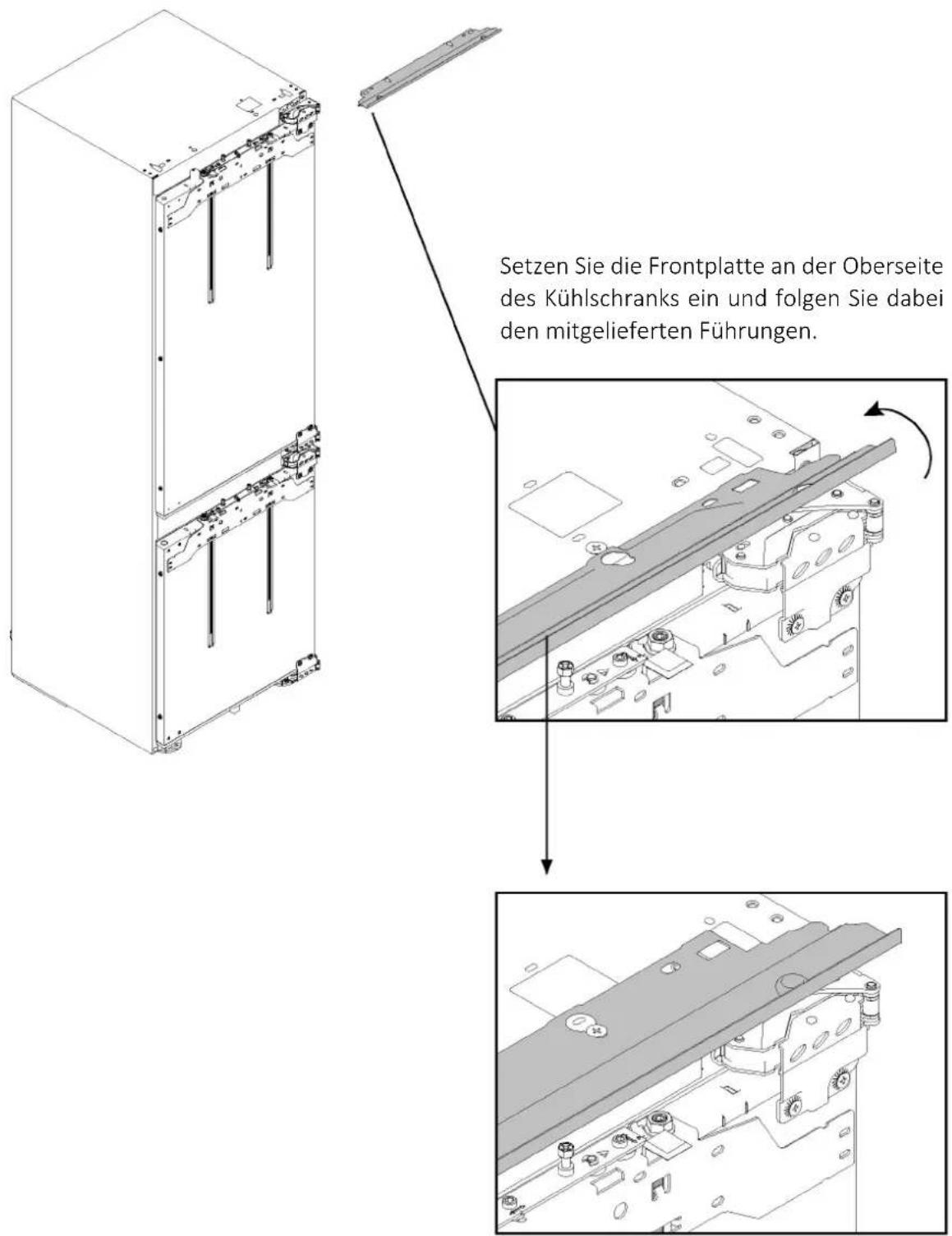

10.1 Installationsanleitung für den Kühlschrank

Setzen Sie die Frontplatte an der Oberseite des Kühlschranks ein und folgen Sie dabei den mitgelieferten Führungen.

10 Installationsanleitung für den Kühlschrank

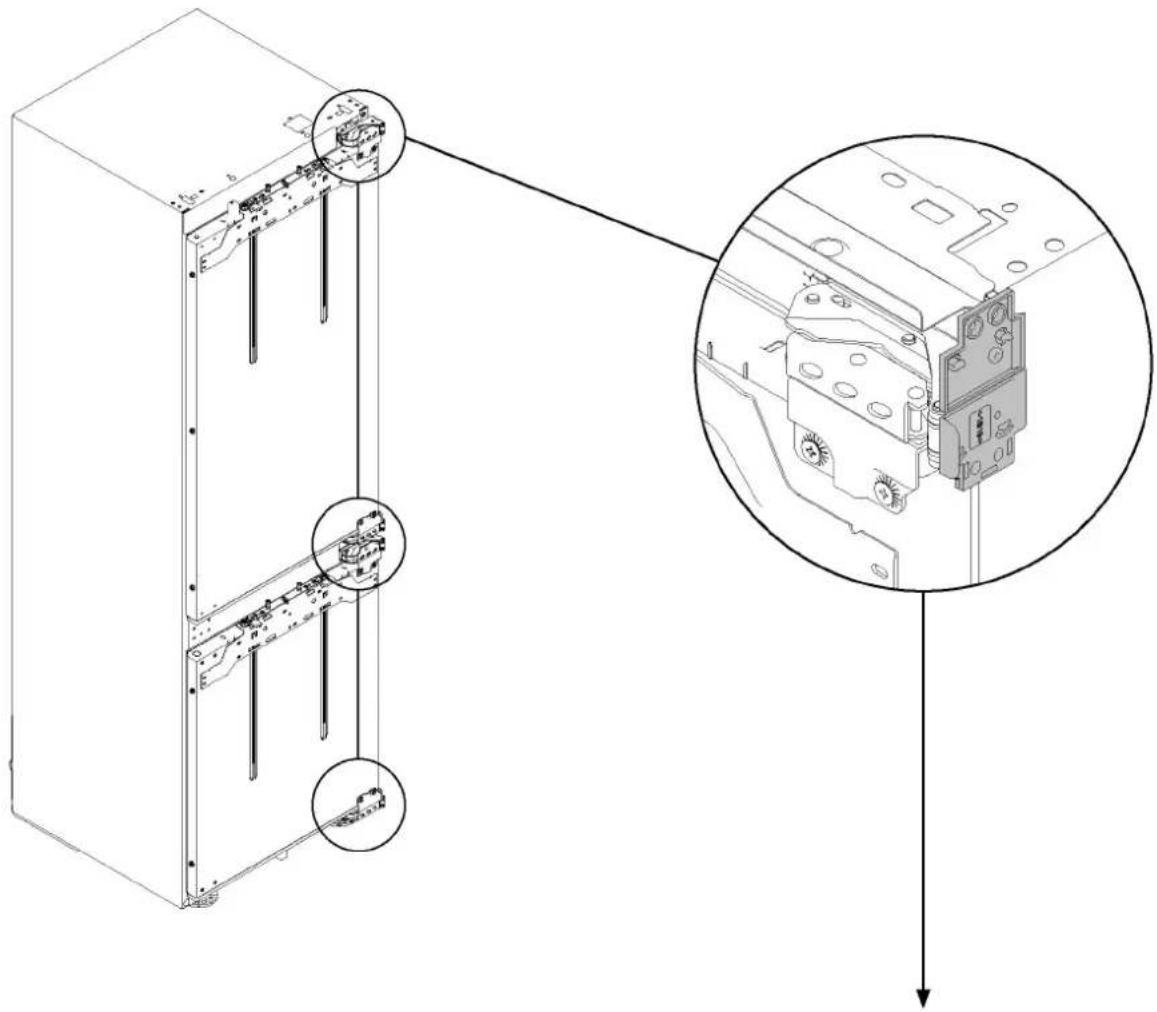

10.2 Anbringen der Abstandshalter an der Seite des Kühlschranks

Positionieren Sie die Abstandshalter an der Außenseite der Scharniere, wie in der Abbildung gezeigt ist.

Achten Sie auf die Dicke der Schrankseite.

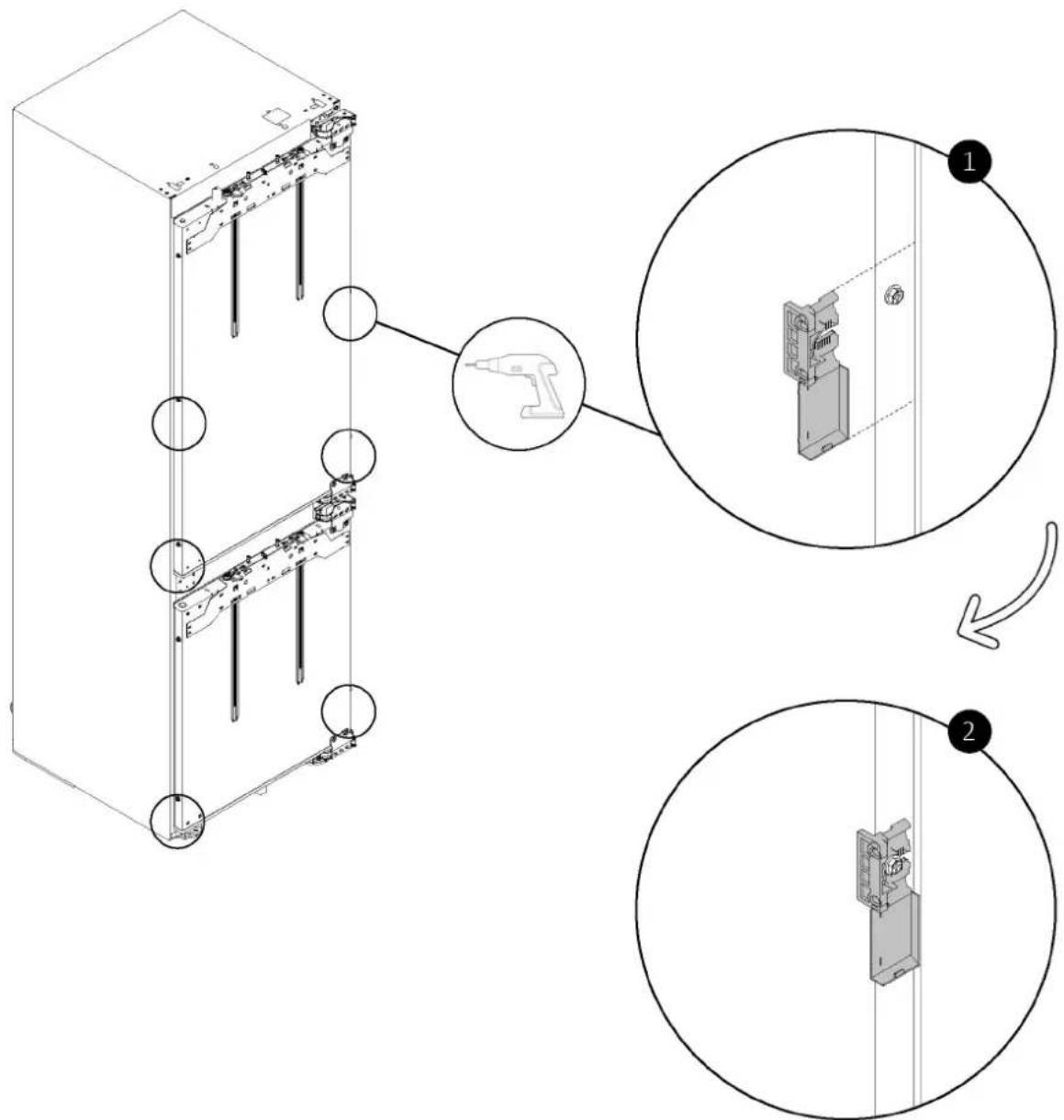

10.3 Anbringen der Montagebügel an den Kühlschranktüren

Befestigen Sie die Montagebügel an den Kühlschranktüren, wie in der Abbildung gezeigt ist.

10 Installationsanleitung für den Kühlschrank

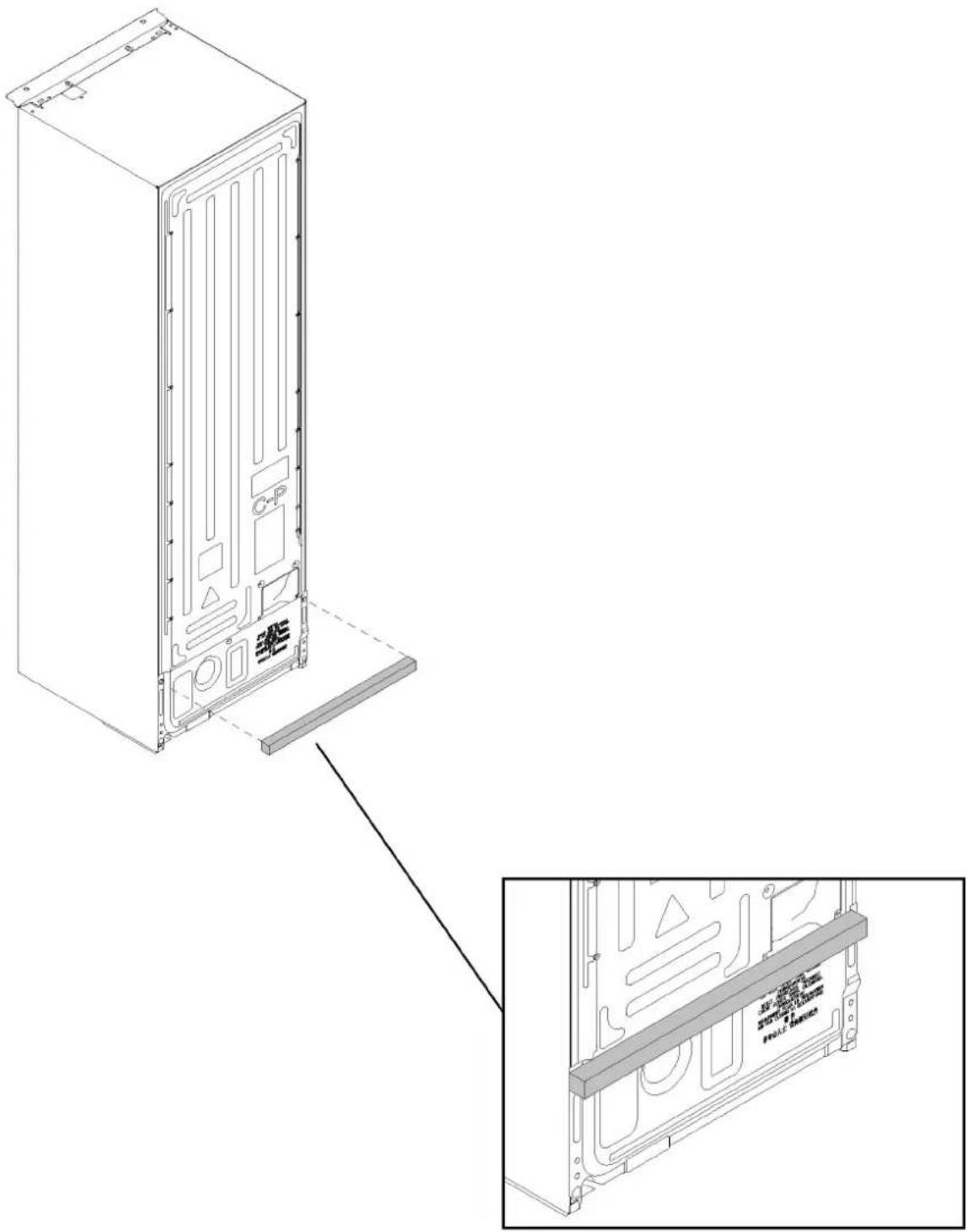

10.4 Anbringen des Abstandshalters an der Rückseite des Kühlschranks

Bringen Sie den Abstandshalter an der Rückseite des Kühlschranks an, wie in der Abbildung gezeigt ist.

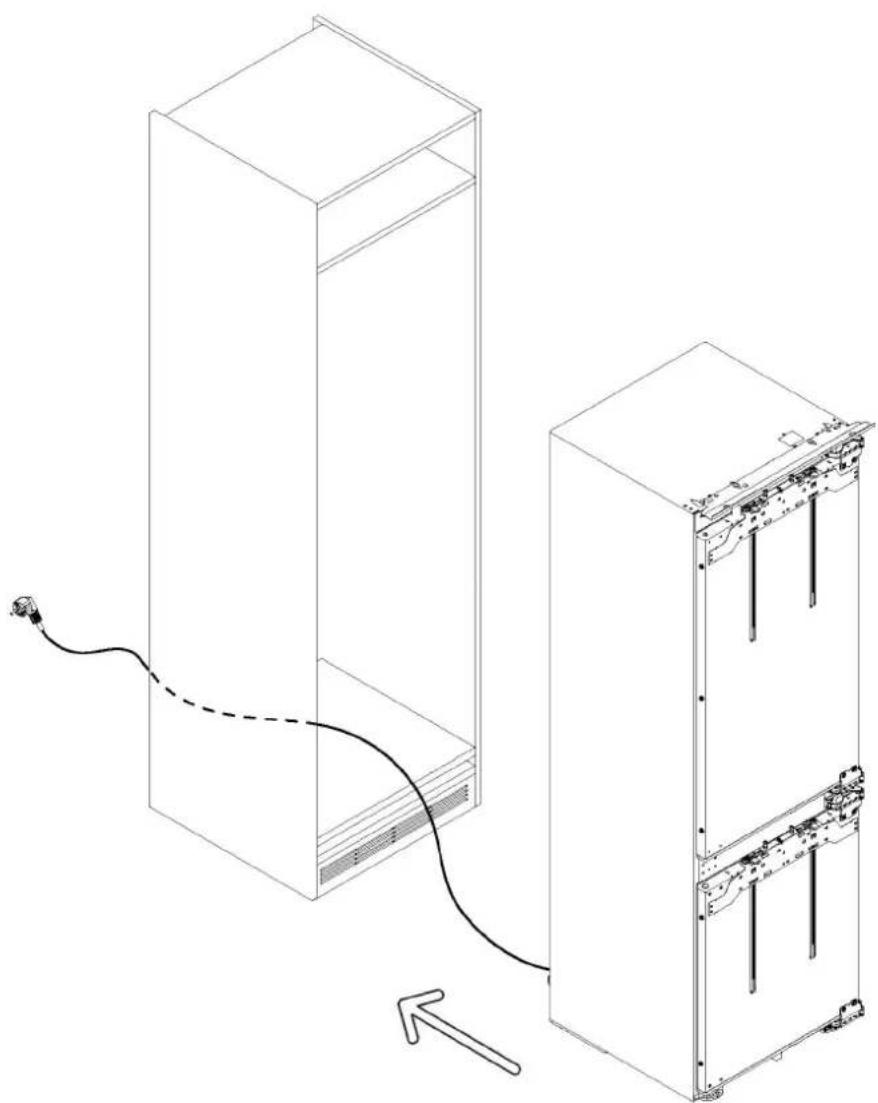

10.5 Einbau-Installation

⚠️ WARNUNG: Bevor Sie den Kühlschrank in den Schrank einsetzen, führen Sie das Netzkabel durch und befestigen Sie es vorübergehend mit Klebeband an der Oberseite. Heben Sie das Gerät dann mit zwei Personen an und setzen Sie es in die Aussparung ein, wobei Sie darauf achten müssen, dass das Netzkabel nicht beschädigt wird. Achten Sie darauf, dass die Steckdose frei zugänglich sein muss.

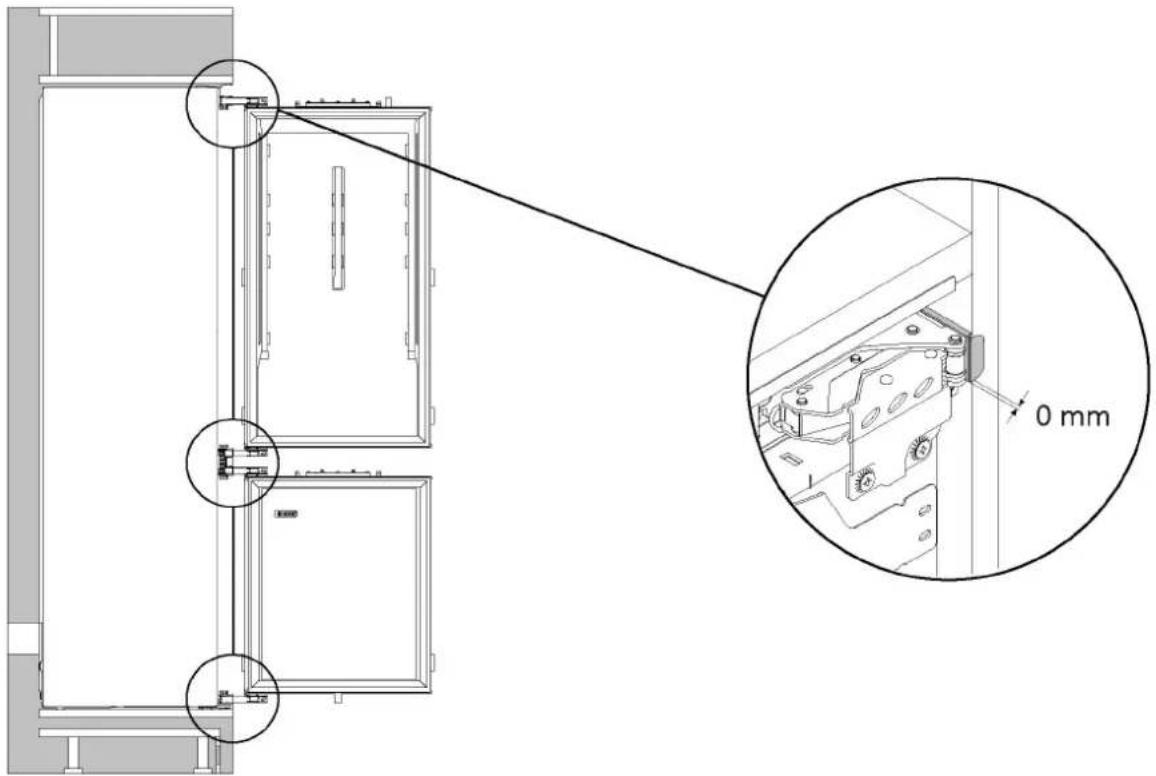

10.6 Toleranzen auf der Scharnierseite

Bringen Sie die Abstandshalter-Positionierungsstege (die in Schritt 10.2 befestigt wurden) wie in der Abbildung gezeigt an der Seite des Schranks an.

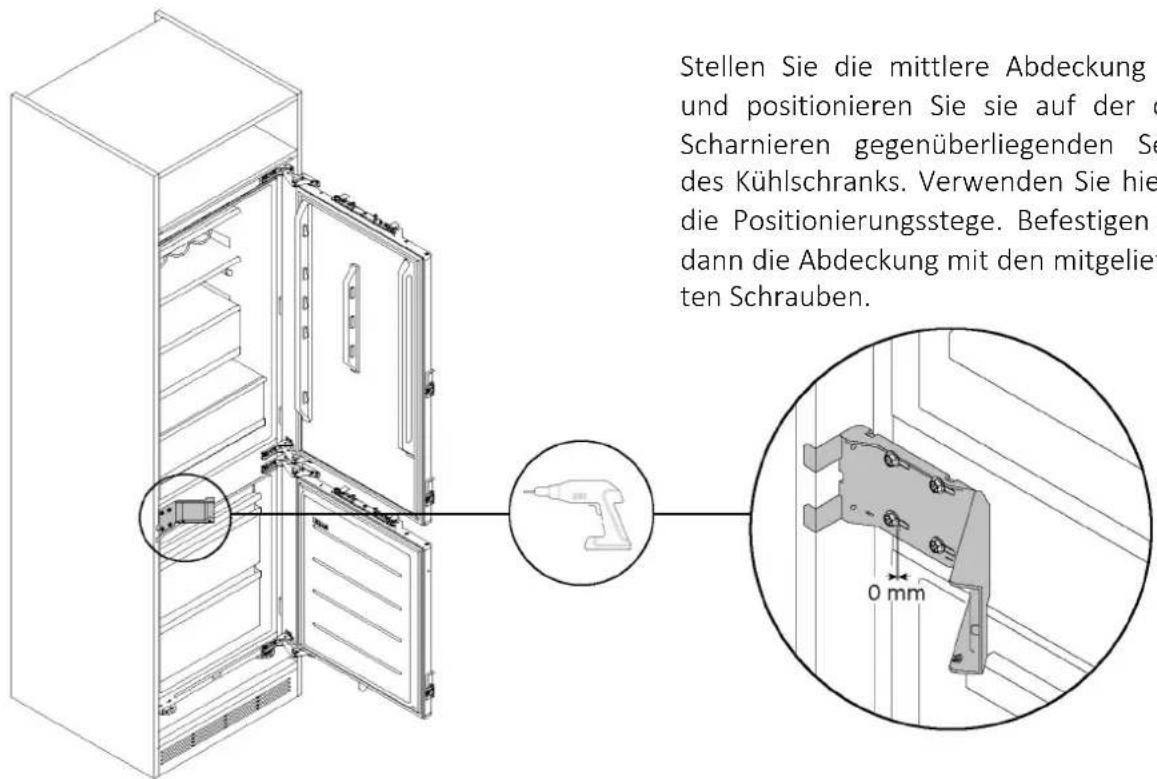

10.7 Positionieren der mittleren Abdeckung

Stellen Sie die mittlere Abdeckung und positionieren Sie sie auf der Scharnieren gegenüberliegenden Se des Kühlschranks. Verwenden Sie hier die Positionierungsstege. Befestigen dann die Abdeckung mit den mitgelieften Schrauben.

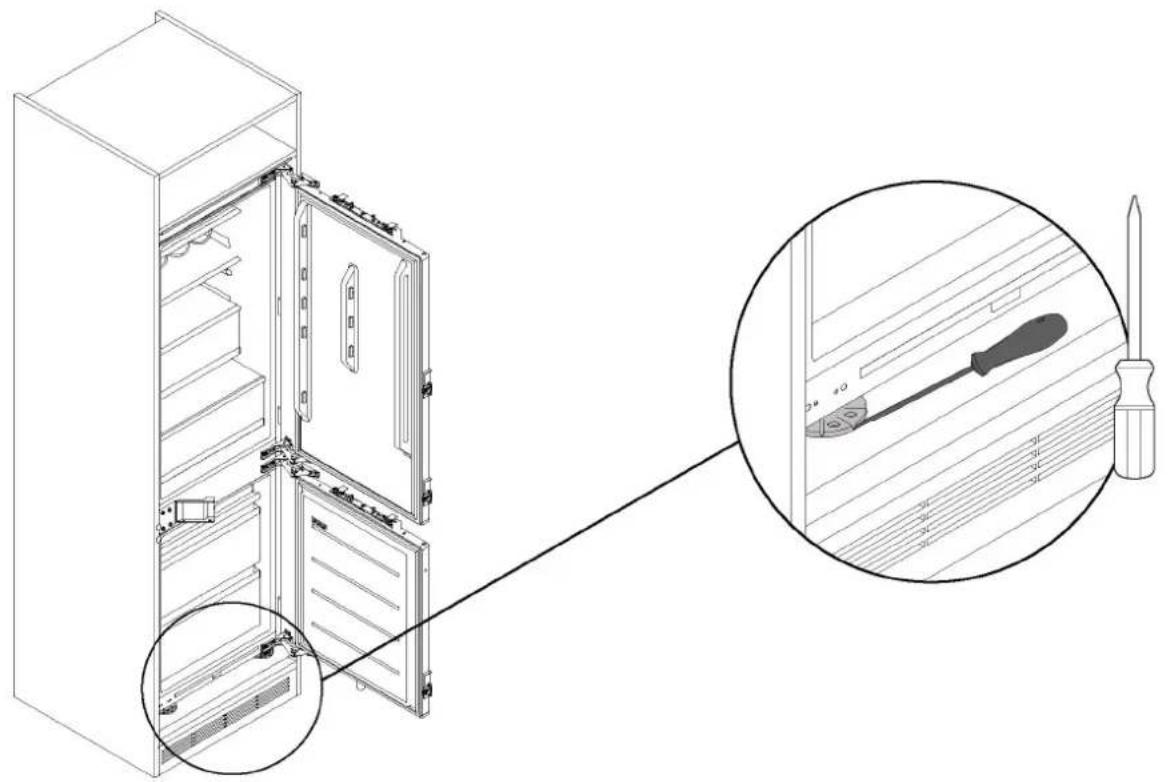

10.8 Einstellen der Höhe des Kühlschranks

Stellen Sie die gewünschte Höhe der Füße des Kühlschranks wie in der Abbildung gezeigt ein.

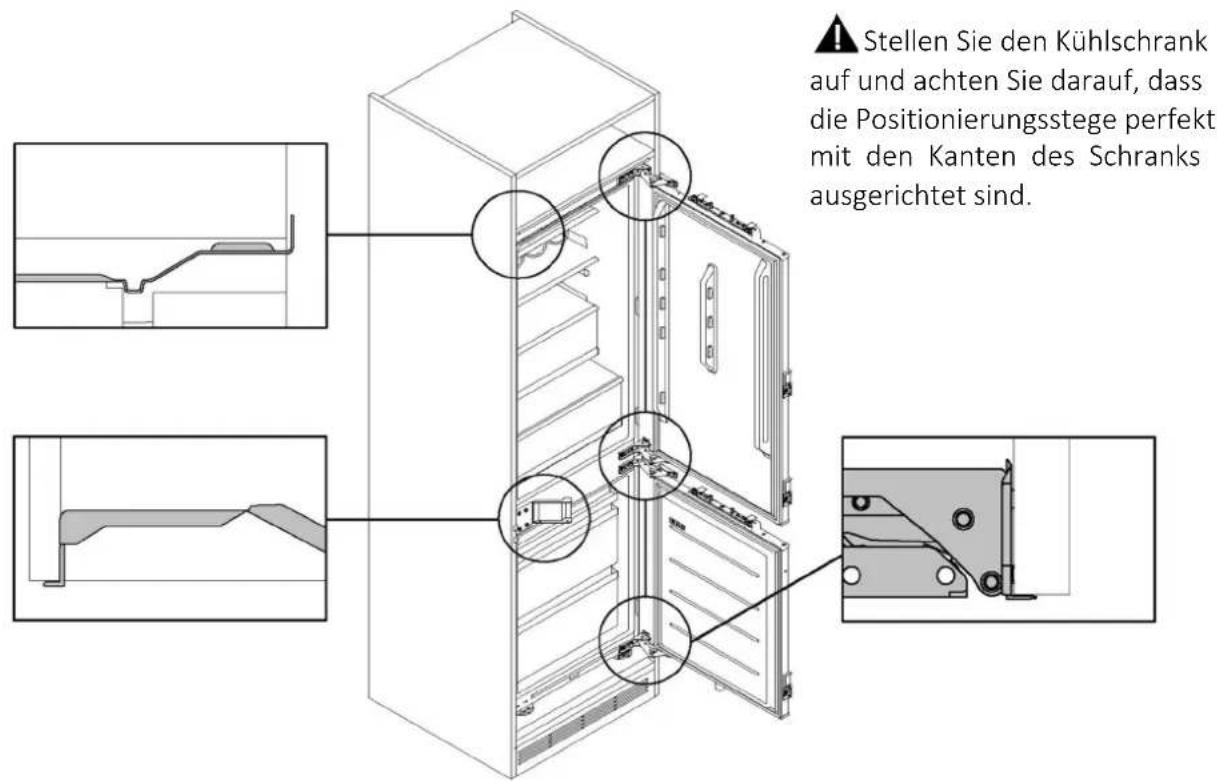

10.9 T oleranzen beim Schrank

Stellen Sie den Kühlschrank auf und achten Sie darauf, dass die Positionierungsstege perfekt mit den Kanten des Schranks ausgerichtet sind.

10

Installationsanleitung für den Kühlschrank

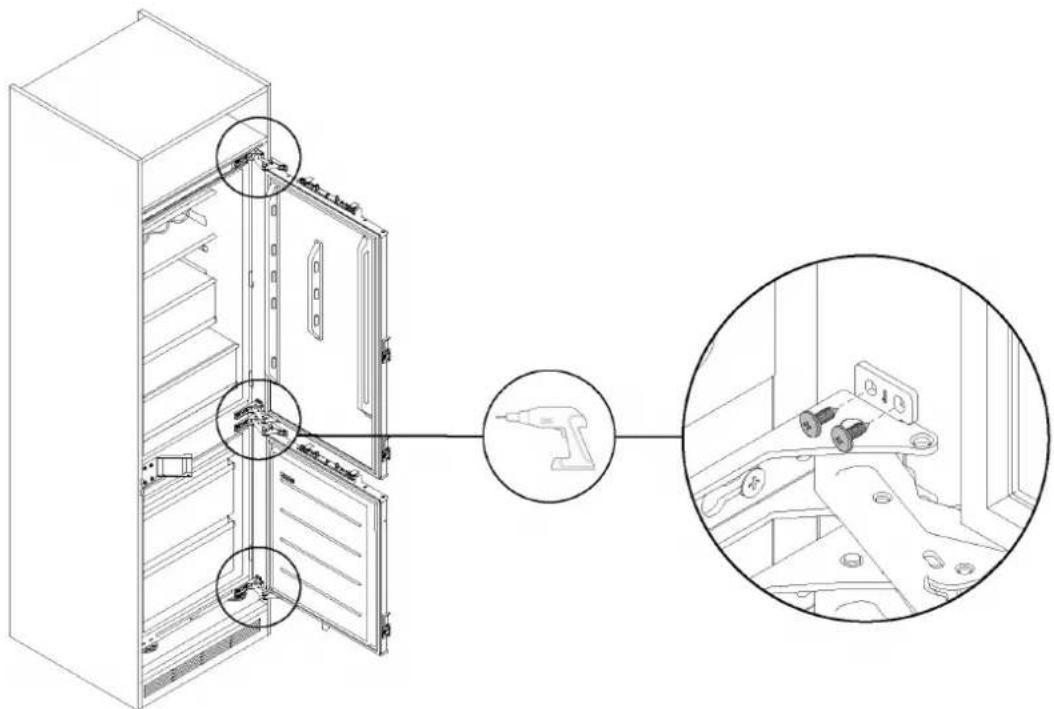

10.10 Befestigen der Scharniere am Schrank

Befestigen Sie die Scharniere des Kühlschranks mit den mitgelieferten Schrauben an der Seite des Schranks.

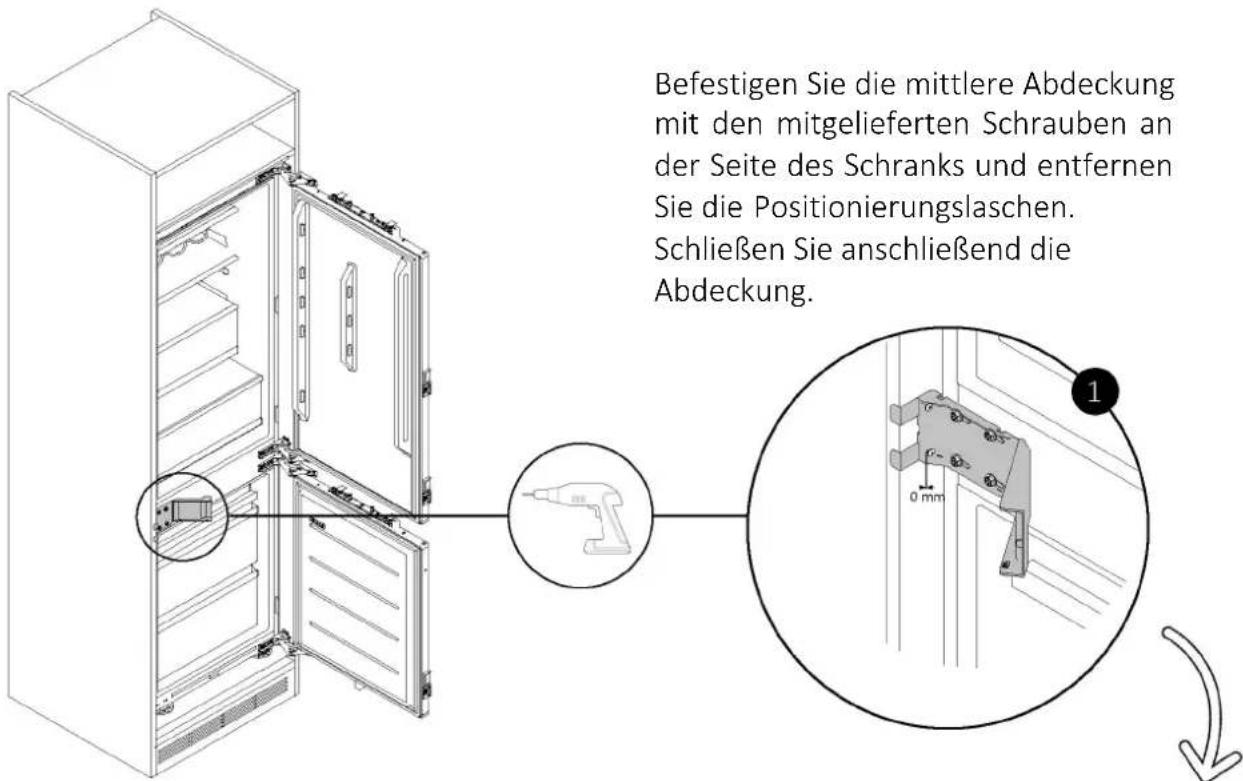

10.11 Montage der mittleren Abdeckung

Befestigen Sie die mittlere Abdeckung mit den mitgelieferten Schrauben an der Seite des Schranks und entfernen Sie die Positionierungslaschen. Schließen Sie anschließend die Abdeckung.

10.11 Montage der mittleren Abdeckung


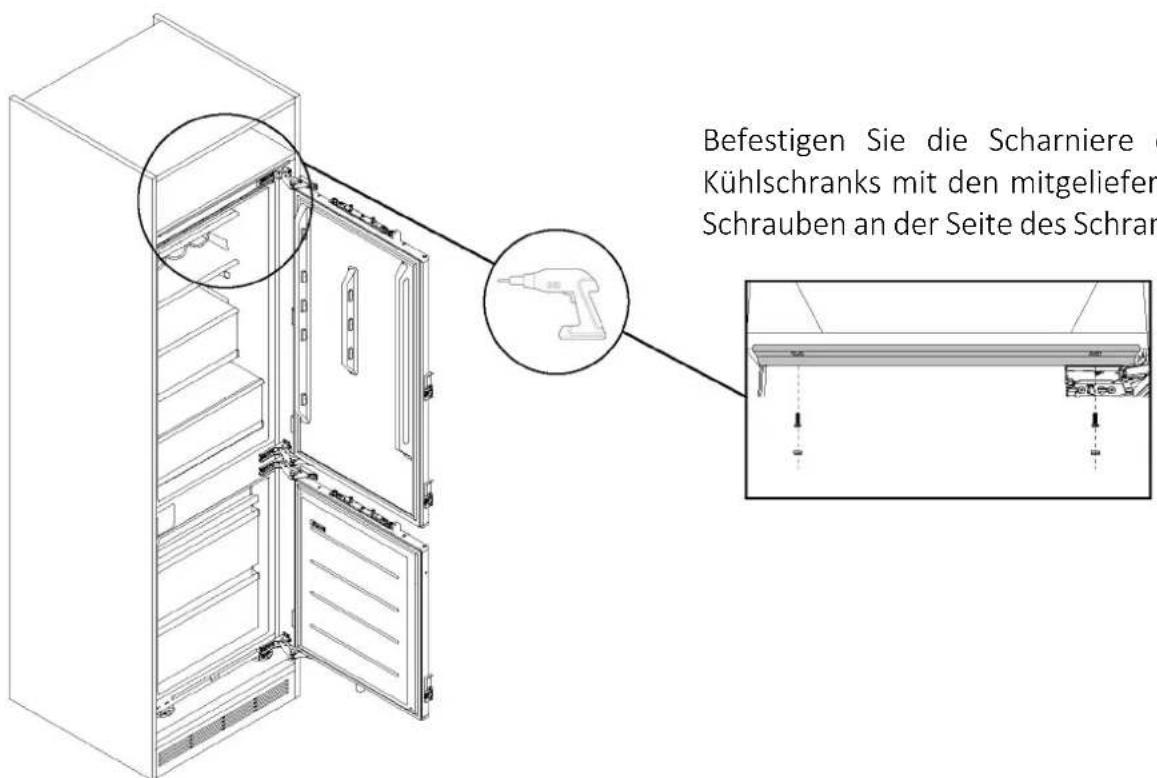

10.12 Befestigen des Kühlschranks am oberen Regalboden

Befestigen Sie die Scharniere Kühlschranks mit den mitgeliefer Schrauben an der Seite des Schran

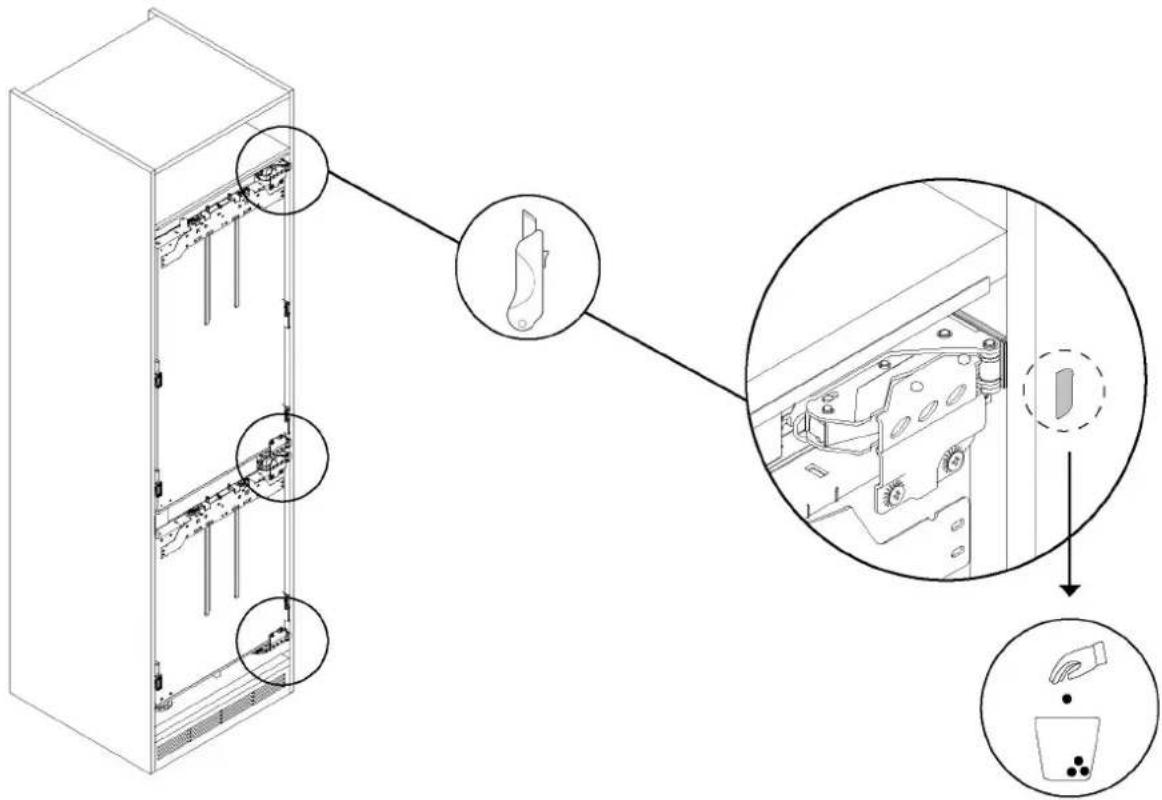

10.13 Entfernen der Abstandshalter-Positionierungsstege

Entfernen Sie mit einem Teppichmesser die Positionierungsstege der in Schritt 10.2 eingesetzten Abstandshalter, wie in der Abbildung gezeigt ist.

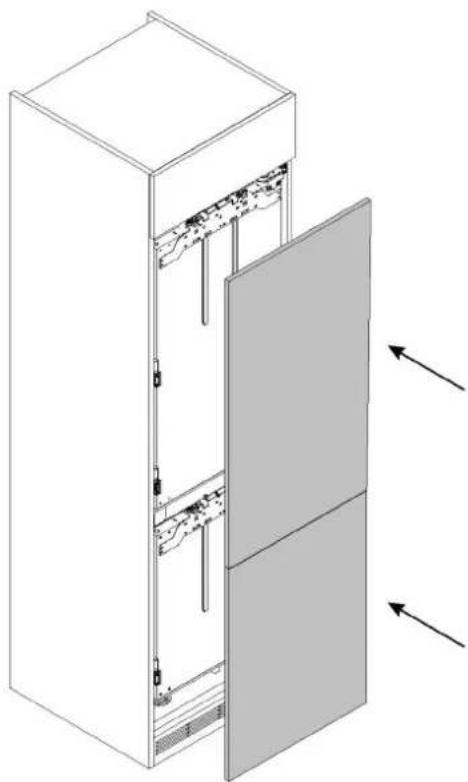

10.14 Einbau der Schranktüren

Beginnen Sie mit dem Einbau der oberen Schranktür und wiederholen Sie die Schritte 10.15 - 10.20 für die untere Tür.

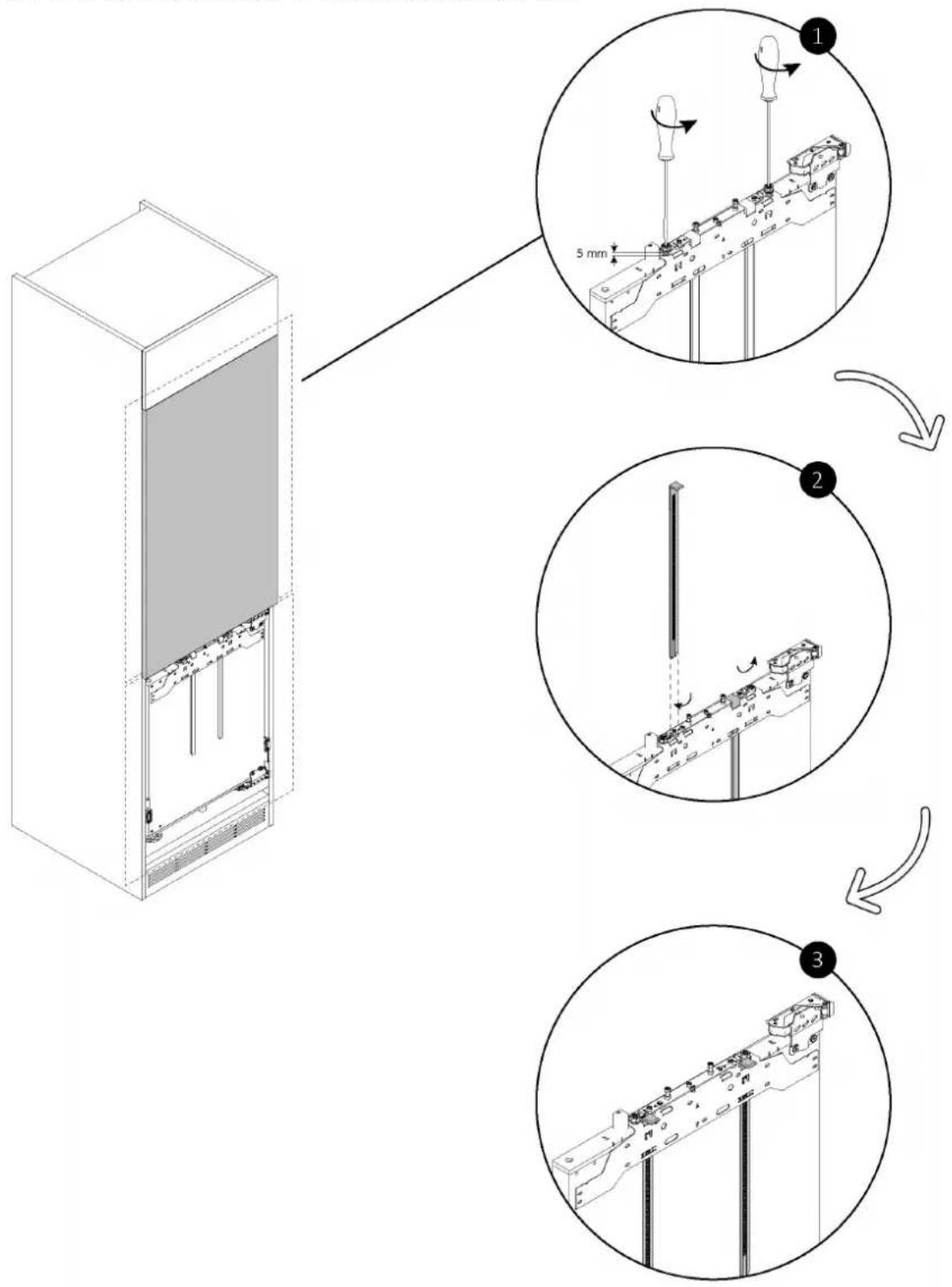

10.15 Drehen der Abstandshalter von der Querstrebe

Lösen Sie die Schrauben mit einem Schraubendreher, wie in der Abbildung gezeigt ist. Entfernen Sie dann die beiden Abstandshalter von der Querstrebe und setzen Sie sie um 180° gedreht wieder in das äußerste Loch ein.

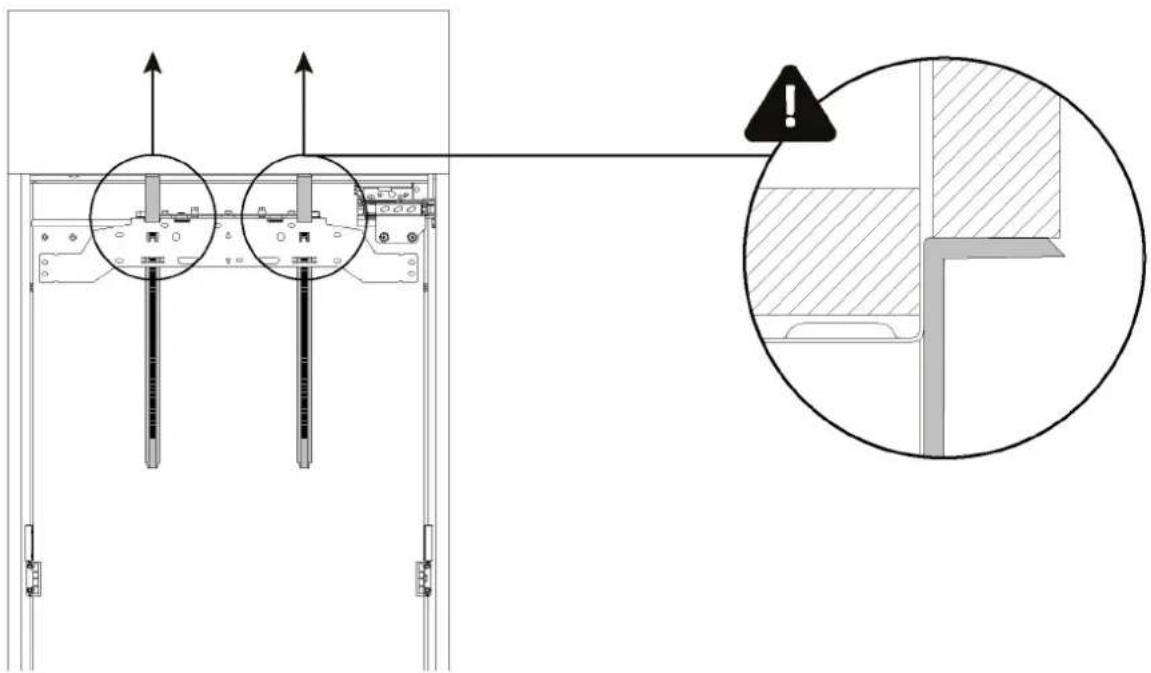

10.16 Einstellen der Querstrebe

Heben Sie die Abstandshalter der Querstrebe an, bis sie perfekt an der geschlossenen oberen Schranktür anliegen. Wenn sich keine obere Schranktür über dem Kühlschrank befindet, drücken Sie die Abstandshalter bis zur Oberkante des Schranks nach oben.

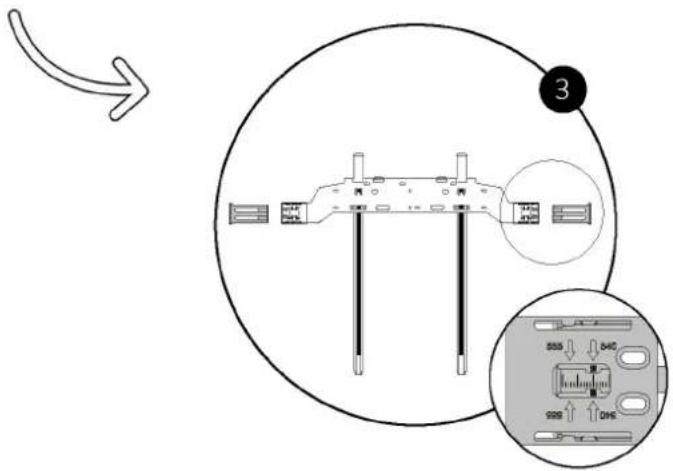

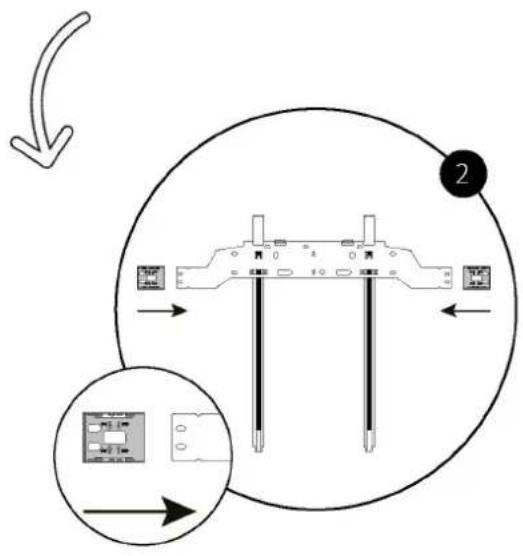

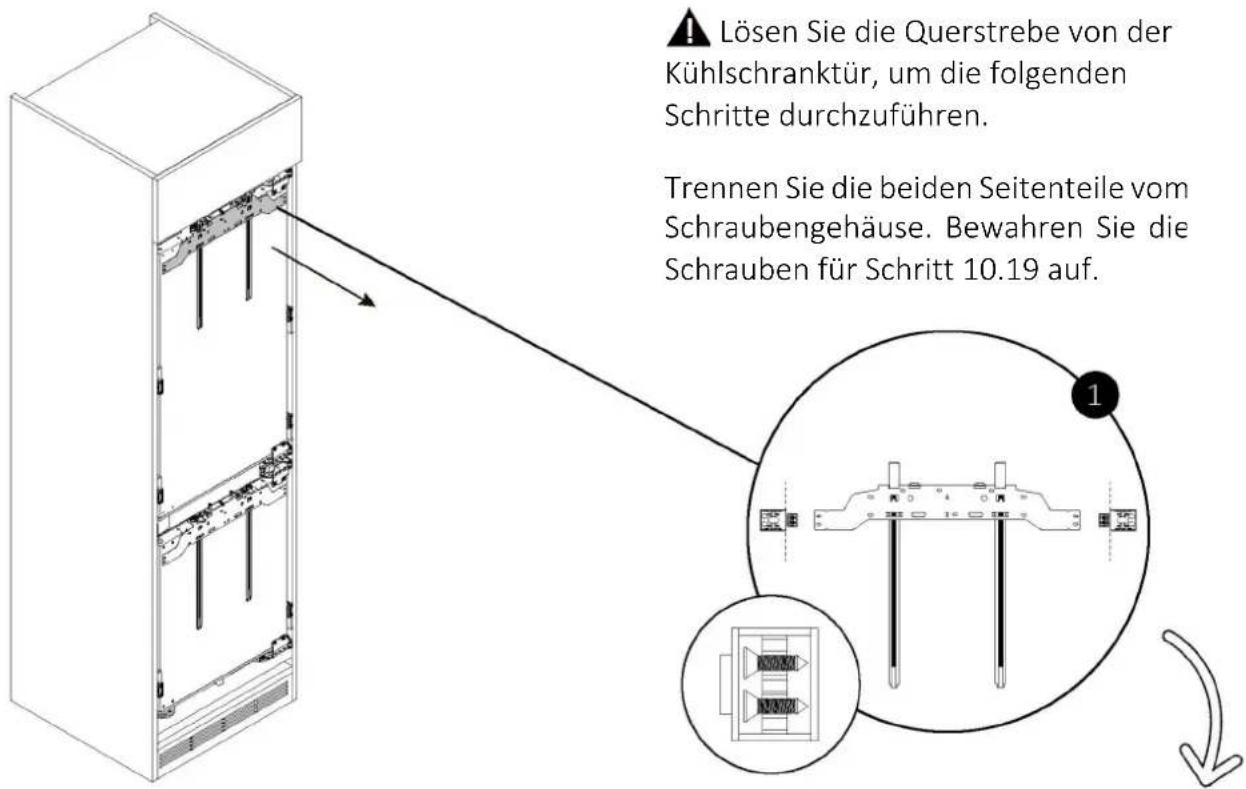

10.17 Lösen der Querstrebe von der Kühlschranktür

Lösen Sie die Querstrebe von der Kühlschranktür, um die folgenden Schritte durchzuführen. Trennen Sie die beiden Seitenteile vom Schraubengehäuse. Bewahren Sie die Schrauben für Schritt 10.19 auf.

10.17 Lösen der Querstrebe von der Kühlschranktür

Setzen Sie die beiden Zentrierführungen an den Seiten der Querstrebe ein und achten Sie darauf, dass die Löcher übereinstimmen, wie in Abbildung 2 gezeigt ist.

Setzen Sie dann die beiden Zentrierschablonen ein und achten Sie dabei darauf, dass sie der Größe der Schranktür entsprechen, wie in Abbildung 3 gezeigt ist.

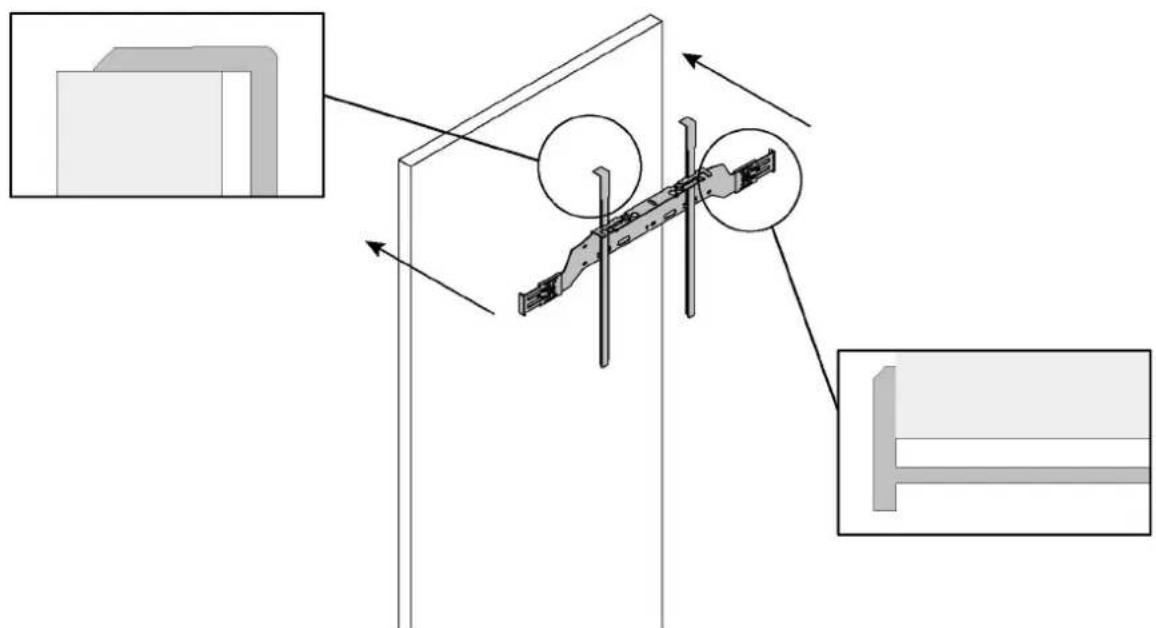

10.18 Positionierung der Querstrebe an der Schranktür

Achten Sie bei der Positionierung der Querstrebe an der Schranktür darauf, dass sie bündig an den Seiten und der Oberseite der Schranktür anliegt.

10 Installationsanleitung für den Kühlschrank

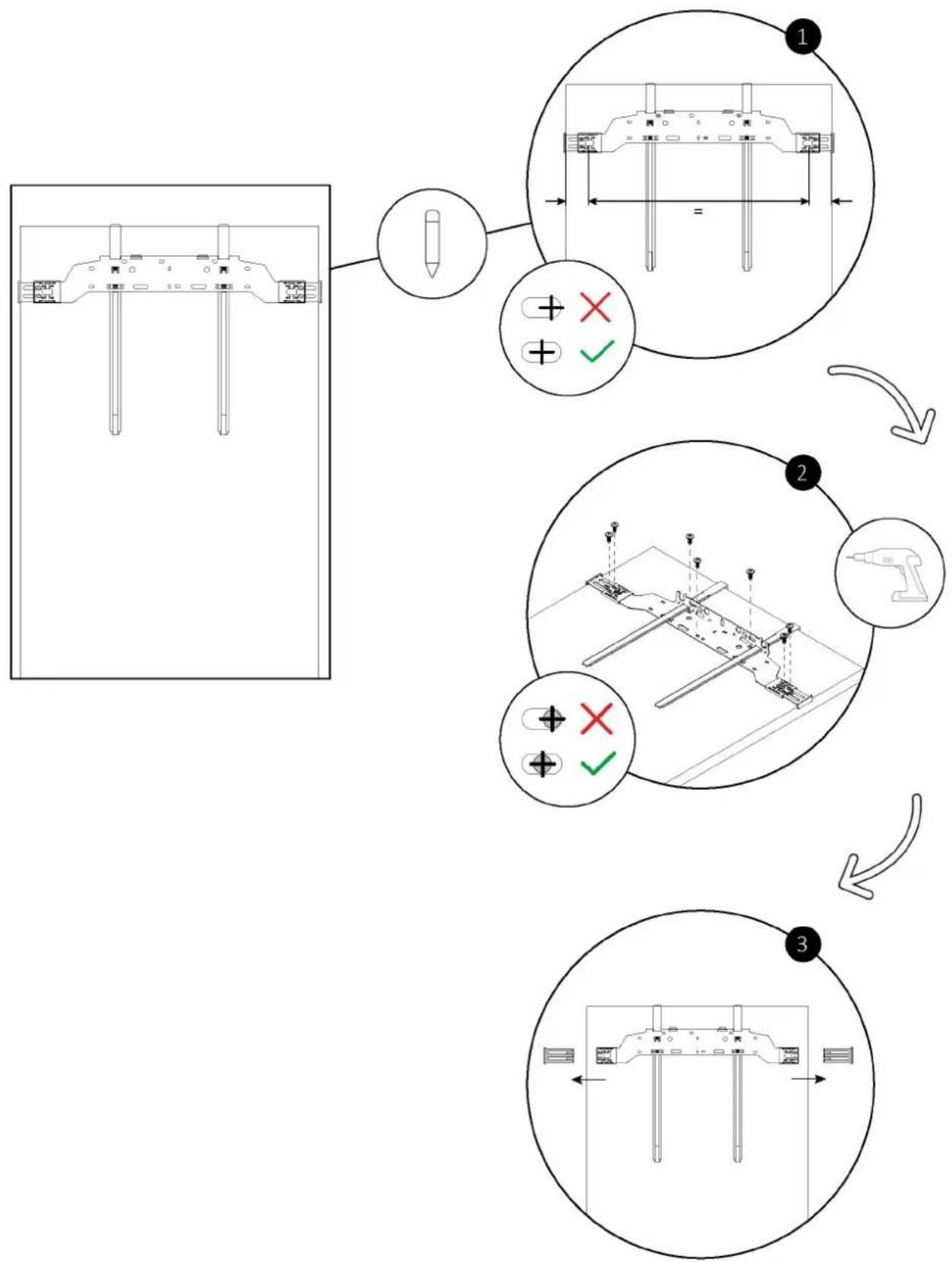

10.19 Sichern der Querstrebe

Sobald die Querstrebe an der Schranktür positioniert ist, markieren Sie die Bohrpunkte mit einem Bleistift, wie in der Abbildung gezeigt ist. Entfernen Sie dann die Zentrierschablonen und ziehen die Schrauben aus Schritt 10.17 wieder an.

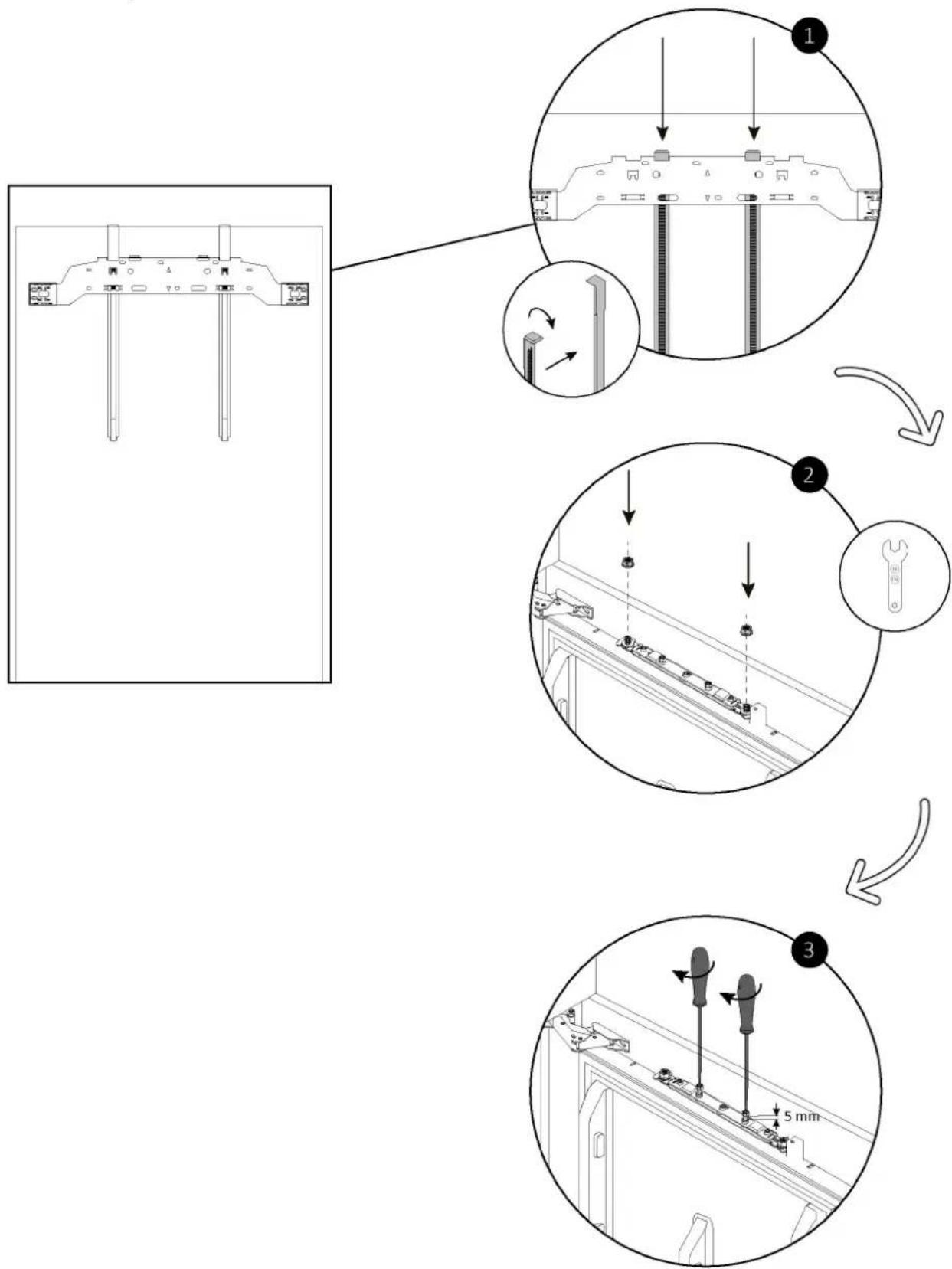

10.20 Positionierung der Schranktür an der entsprechenden Kühlschranktür

Entfernen Sie die Abstandshalter von der Querstrebe, drehen Sie sie um 180° und setzen Sie sie in die innersten Löcher ein, wie in der Abbildung gezeigt ist. Setzen Sie dann die Schranktür auf die entsprechende Kühlschranktür und befestigen Sie die Schrauben mit einem Spielraum von 5 mm.

10 Installationsanleitung für den Kühlschrank

⚠️ WARNUNG: Bevor Sie mit dem nächsten Schritt fortfahren, muss die untere Schranktür eingebaut werden. Hierzu die Schritte 10.15 - 10.20 wiederholen.

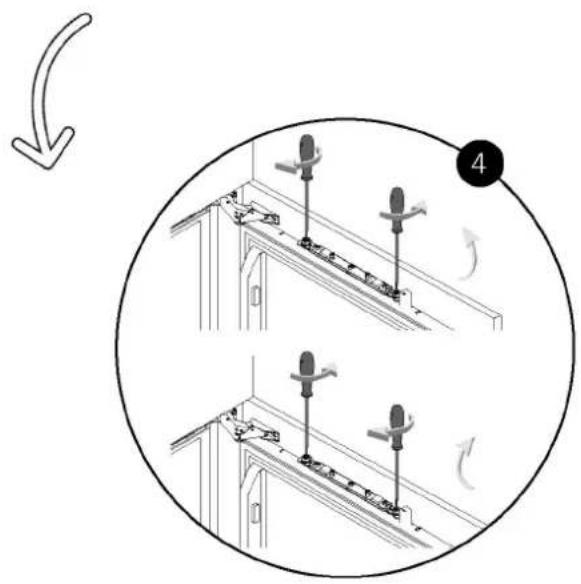

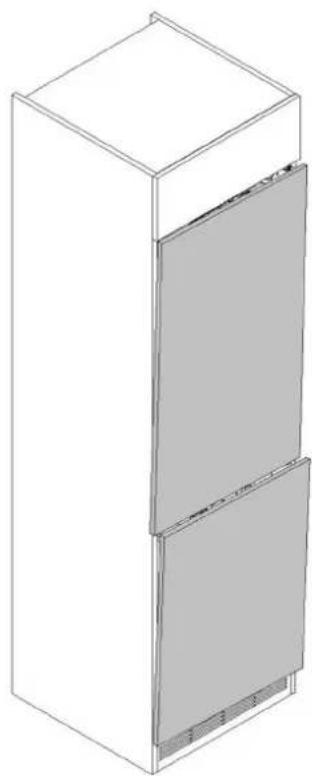

10.21 Einstellen der Schranktür

Beginnen Sie mit der Einstellung der oberen Schranktür und wiederholen Sie die Schritte 10.21 - 10.22 für die untere Tür.

Stellen Sie die Tür mit Hilfe eines Schraubendrehers wie in der Abbildung gezeigt ein.

10.21 Einstellen der Schranktür

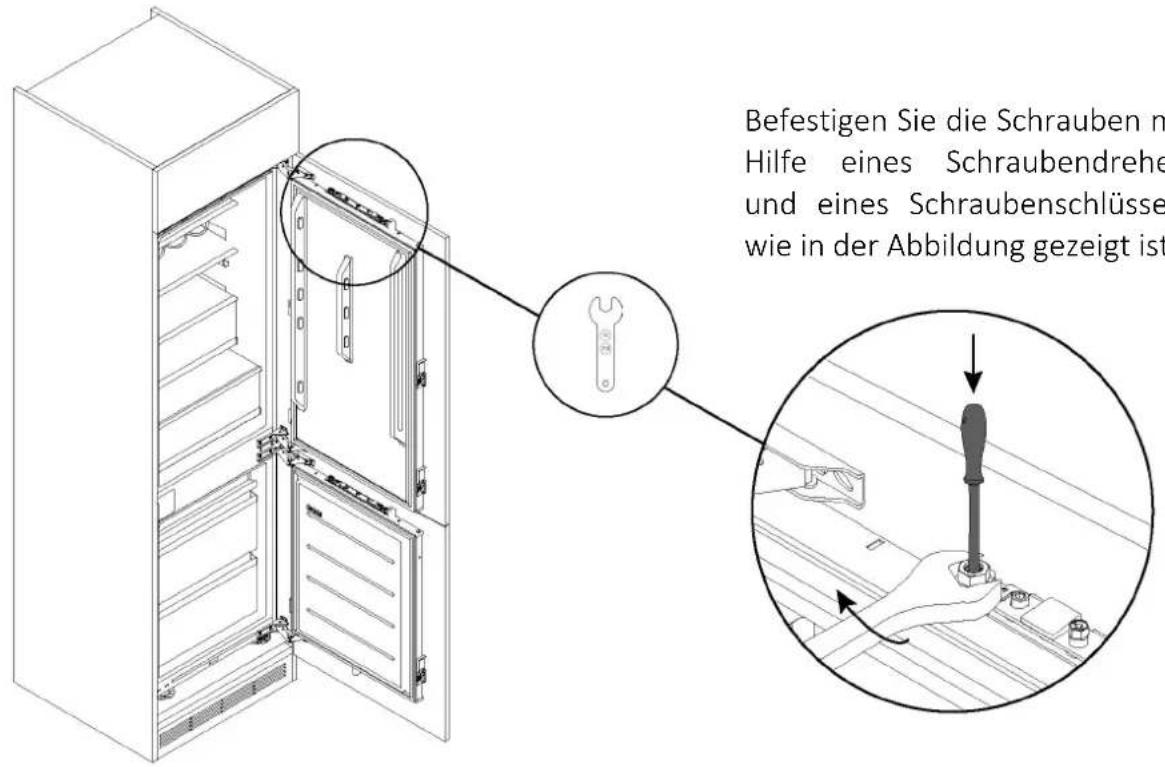

10.22 Sichern der Schranktür

Befestigen Sie die Schrauben mit Hilfe eines Schraubendrehe und eines Schraubenschlüsse wie in der Abbildung gezeigt ist

Befestigen Sie die Schrauben mit Hilfe eines Schraubendrehers und eines Schraubenschlüssels, wie in der Abbildung gezeigt ist.

10

Installationsanleitung für den Kühlschrank

10.23 Anbringen der Montagebügel an der Schranktür

Befestigen Sie mit Hilfe eines Schraubendrehers die Montagebügel an den Schranktüren (die zuvor in Schritt 10.3 an den Kühlschranktüren angebracht wurden).

Schließen Sie dann die Abdeckungen, wie in der Abbildung gezeigt ist.

10.24 Anbringen der Abdeckung am oberen Scharnier

Bringen Sie die Abdeckung wie in der Abbildung gezeigt am oberen Scharnier an.

10.25 Anbringen der Abdeckungen an den mittleren Scharnieren

Bringen Sie die Abdeckungen wie in der Abbildung gezeigt an den mittleren Scharnieren an.

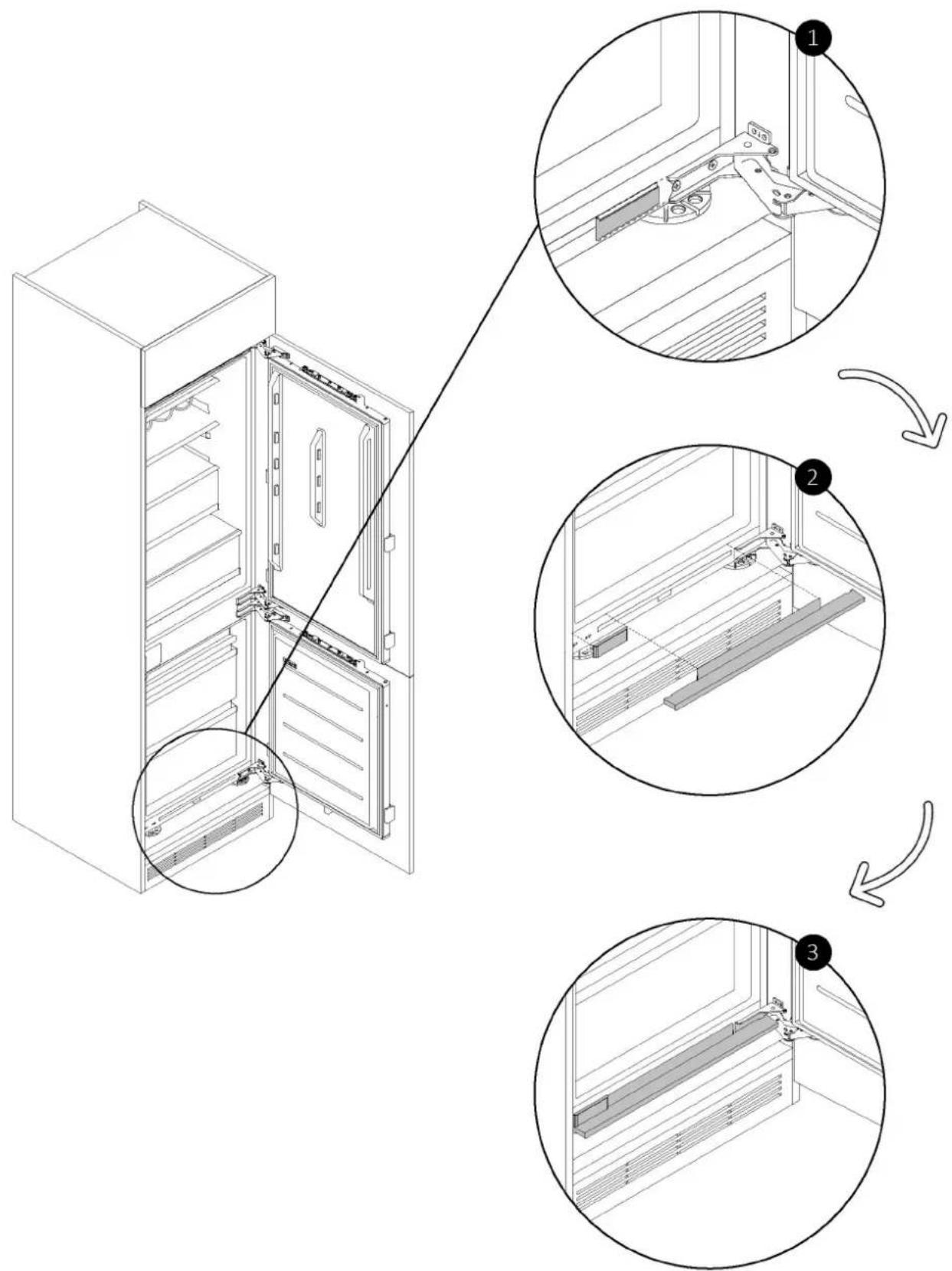

10.26 Anbringen der unteren Abdeckungen

Bringen Sie die unteren Abdeckungen wie in der Abbildung gezeigt an.

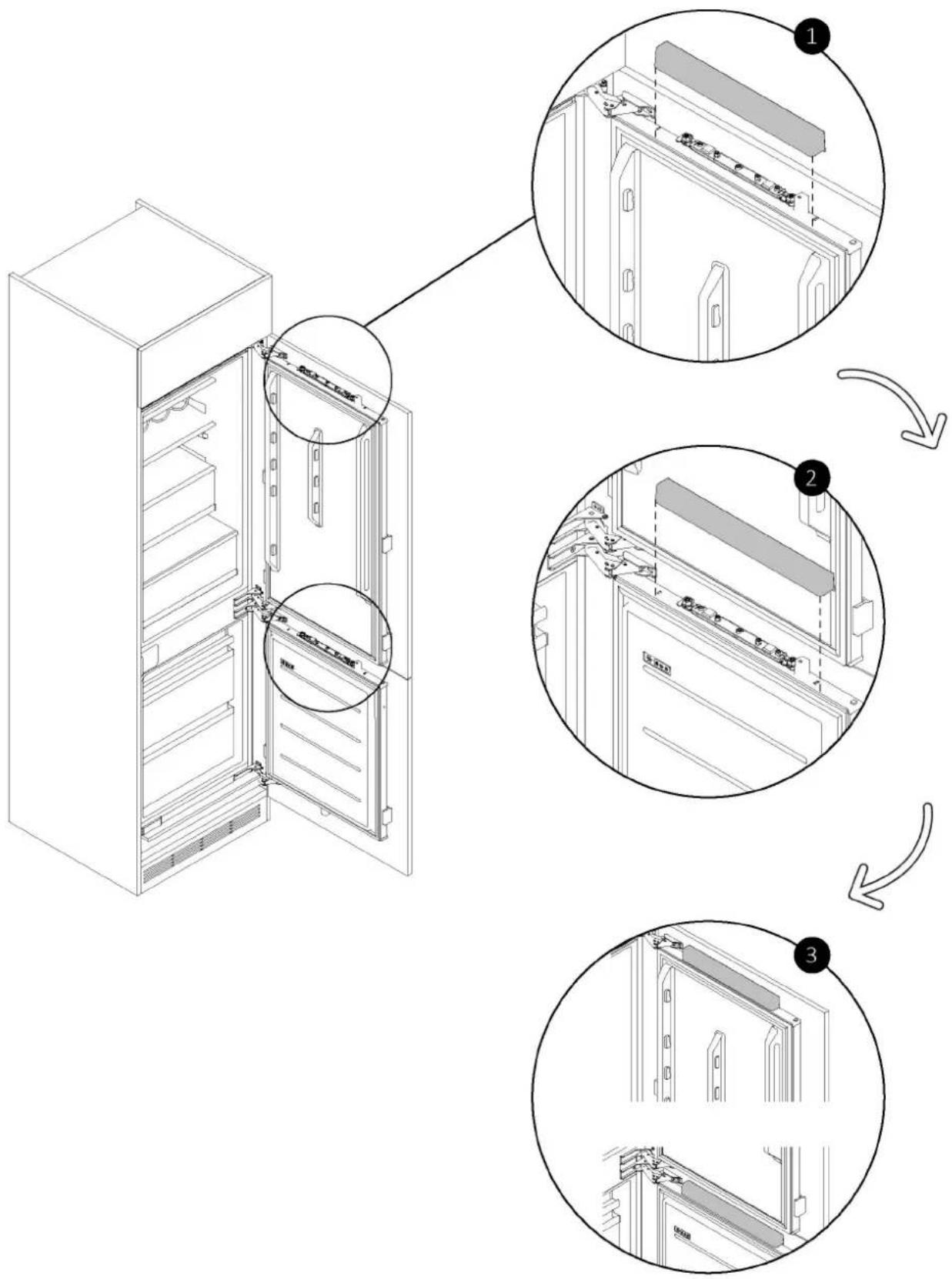

10.27 Anbringen der Abdeckungen an den Kühlschranktüren

Bringen Sie die Abdeckungen an der Oberseite der Kühlschranktüren an, wie in der Abbildung gezeigt ist.

10.28 Anbringen der Dichtungen an der Seite des Kühlschranks

Schneiden Sie die Dichtungen zu und bringen Sie sie an der den Scharnieren gegenüberliegenden Seite des Kühlschranks an.

Um den elektrischen Anschluss des Geräts sicher durchzuführen, beachten Sie die folgenden Warnhinweise:

• Jede nicht ordnungsgemäß durchgeführte Reparatur, Installation und Wartung kann den Benutzer ernsthaft gefährden.
• Die Herstellerfirma übernimmt keine Verantwortung für direkte oder indirekte Schäden, die durch unsachgemäße Installation, Wartung oder Reparaturen entstehen.
• Das Unternehmen haftet auch nicht für Schäden, die durch das Fehlen oder die Unterbrechung des Erdungssystems verursacht werden (z. B. Stromschlag).
• Schließen Sie das Gerät ausschließlich über das mitgelieferte Netzkabel an.
• Das Produkt muss an eine professionell installierte elektrische Anlage angeschlossen werden.
• Bei Schäden, die durch unsachgemäßen Anschluss verursacht werden, erlischt die Garantie.
• Wenden Sie sich bei eventuellen Reparaturen ausschließlich an den Kundendienst und bitten Sie um die Verwendung von Originalersatzteilen;
• Trennen Sie das Gerät von der Stromversorgung, bevor Sie Eingriffe oder Wartungsarbeiten daran vornehmen.
• Um die Gefahr eines Brandes oder elektrischen Schlages zu vermeiden, dürfen der Stecker oder das Netzkabel nicht beschädigt werden.
• Schließen Sie das Gerät nicht an Steckdosenleisten, Verlängerungskabel oder tragbare Netzteile an.
• Wenn das Gerät am gewählten Standort aufgestellt ist, vergewissern Sie sich, dass das Netzkabel nicht eingeklemmt oder beschädigt ist und dass sich auf der Rückseite des Geräts keine Steckdosenleisten oder tragbaren Netzteile befinden.

Leistungsaufnahme

Siehe Typenschild des Produkts.

Differentialschutzschalter (lebensrettend)

Es wird die Verwendung eines Fehlerstromschutzschalters (FI-Schutzschalters) mit einem Auslösestrom empfohlen, der den geltenden Normen entspricht.

⚠️ WARNUNG: Das Produkt muss über ein allpoliger Trenngerät mit der Stromversorgung verbunden werden, das eine Trennung zwischen den Kontakten gewährleistet, die der Überspannungskategorie III entsprechen. Ein solches Gerät muss den maximalen Anschlusslasten standhalten und den geltenden Normen entsprechen.

- Vergewissern Sie sich, dass die elektrischen Daten auf dem Typenschild mit dem Stromnetz übereinstimmen.

- Das Gerät wird mit 220 - 240 Vac/50 Hz Strom betrieben.

• Ungewöhnliche Spannungsschwankungen können dazu führen, dass das Gerät nicht startet, dass die Temperaturregelung oder der Kompressor beschädigt werden oder dass während des Betriebs ungewöhnliche Geräusche auftreten.
  In einem solchen Fall sollte ein automatischer Regler eingebaut werden.
• Achten Sie darauf, dass das Hauptkabel während und nach dem Transport nicht unter dem Gerät eingeklemmt wird, damit es nicht durchtrennt oder beschädigt werden kann. Sollte das Netzkabel des Geräts beschädigt sein, fahren Sie nicht mit der Installation fort und wenden Sie sich an den Kundendienst.
• Vergewissern Sie sich, dass die Stromquelle, der Stecker und die Sicherungen mit den Angaben auf dem Typenschild übereinstimmen.
• Vergewissern Sie sich, dass der Netzstecker geerdet ist und verwenden Sie keine Steckdosenleisten oder Verlängerungskabel.

HINWEIS (nur im Vereinigten Königreich): Das Netzkabel des Geräts ist mit einem

3-poligen Stecker (geerdet) ausgestattet, der für eine normale 3-polige Steckdose (geerdet) geeignet ist.

Schneiden oder entfernen Sie niemals den dritten Pol (Erdungsanschluss).

Nach der Installation des Geräts muss der Stecker zugänglich bleiben.

11.2 Weitere Ratschläge

Bei der Verwendung jedes Haushaltsgeräts müssen bestimmte Grundregeln beachtet werden:

• Es wird empfohlen, den Stecker sauber zu halten: Schmutzrückstände auf dem Stecker können einen Brand verursachen.
• Ziehen Sie nicht am Netzkabel, um das Gerät während des Betriebs von der Stromversorgung zu trennen.
• Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Füßen. Von der Verwendung von Adaptern, Steckdosenleisten oder Verlängerungskabeln wird abgeraten.
• Im Falle einer Fehlfunktion und/oder eines Leistungsabfalls schalten Sie das Gerät aus und manipulieren/verändern Sie es nicht.

12 Übergabe an den Nutzer

Nach abgeschlossener Installation:

• Informieren Sie den Anwender über die wesentlichen Funktionen;
• Informieren Sie den Anwender über alle für die sichere Verwendung und Handhabung relevanten Aspekte;
• Händigen Sie dem Anwender Zubehör und Gebrauchs- und Montageanweisungen aus, die er sorgfältig aufbewahren muss.

Entfernen Sie nach Abschluss der Installation die Schutzfolie, das Klebeband und alle anderen Verpackungsmaterialien.

- Warten Sie nach dem Einschalten des Kühlschranks mindestens 2 Stunden, bevor Sie Lebensmittel in das Gerät legen, um die richtige Temperatur im Kühlschrank zu gewährleisten.

WARNUNG: Das Produkt benötigt für den normalen Betrieb eine ausreichende Belüftung. Die Lüftungsöffnungen dürfen auf keinen Fall blockiert werden.

⚠️ HINWEIS: Das tatsächliche Aussehen des Produkts hängt von dem gewählten Modell ab.

13 Demontage des Produkts

• Trennen Sie das Produkt von der Stromversorgung;
• Lösen Sie die Befestigungsschrauben;
• Heben Sie das Produkt leicht an und ziehen Sie es vollständig heraus;
• Dieses Produkt beschädigt den Schrank nicht, der auch mit einem neuen Gerät verwendet werden kann.

Haier
