MANUAL DE USUARIO HBW7518CF HAIER

Este manual de instalación está destinado a los fabricantes de cocinas que se ocuparán de estos productos. Para garantizar la seguridad y obtener los mejores resultados, lea atentamente este manual, incluidas las instrucciones de seguridad, y consérvelo para futuras consultas. Antes de proceder a la instalación, tome nota del número de serie, ya que puede necesitarlo en caso de reparación. Compruebe si se han producido daños durante el transporte y consulte a un técnico en caso de duda antes de utilizarlo. Mantenga siempre todo el material de embalaje fuera del alcance de los niños.

NOTA: las características, las imágenes del manual y los accesorios del producto pueden variar en función del modelo adquirido.

índice

1 Advertencias de seguridad para la instalación p.228
2 Dónde instalar el producto p. 229
3 Dimensiones del frigorífico p.230
4 Herramientas de instalación p. 232
5 Dimensiones del armario p.232

5.1 Precauciones
5.2 Dimensiones en mm

6 Instalación del armario y ventilación p.234

6.1 Instalación en columna

7 Vídeo de instalación paso a paso p.235

8 Desmontaje de los bloques de sellado p.236

8.1 Desbloqueo de las puertas

9 Cambio de la dirección de apertura de la puerta p.236

9.1 Retirada del tornillo inferior
9.2 Inversión de bisagras
9.3 Fijación de la tapa superior
9.4 Fijación de los tornillos en el lado opuesto del frigorífico
9.5 Instalación del tornillo inferior en el lado opuesto del frigorífico
9.6 Fijación de las puertas en el lado opuesto del frigorífico

10 Instrucciones de instalación del frigorífico p.241

10.1 Aplicación de la barra de instalación superior del frigorífico
10.2 Aplicación de los separadores en el lateral del frigorífico
10.3 Colocación de los soportes de montaje en las puertas del frigorífico
10.4 Aplicación del separador en la parte trasera del frigorífico
10.5 Instalación encastrada
10.6 Tolerancias en el lado de la bisagra
10.7 Colocación de la tapa central
10.8 Ajuste de la altura del frigorífico
10.9 Tolerancias con respecto al armario

índice

10.10 Fijación de las bisagras al armario
10.11 Montaje de la tapa central
10.12 Fijación del frigorífico al estante superior
10.13 Extracción de las aletas de posicionamiento del separador
10.14 Instalación de las puertas del armario
10.15 Giro de los separadores del travesaño
10.16 Ajuste del travesaño
10.17 Desmontaje del travesaño de la puerta del frigorífico
10.18 Colocación del travesaño en la puerta del armario
10.19 Fijación del travesaño a la puerta del armario
10.20 Colocación de la puerta del armario en la puerta del frigorífico correspondiente

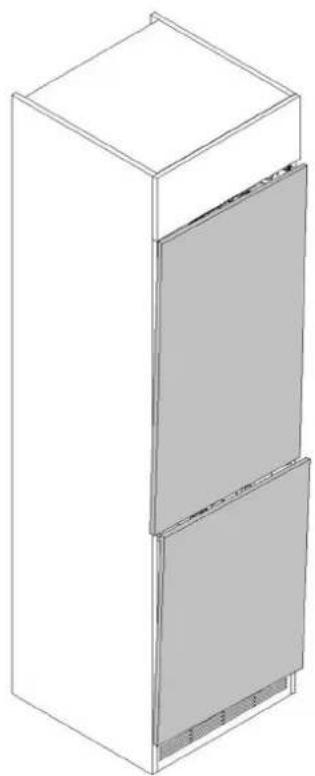

10.21 Ajuste de la puerta del armario
10.22 Fijación de la puerta del armario

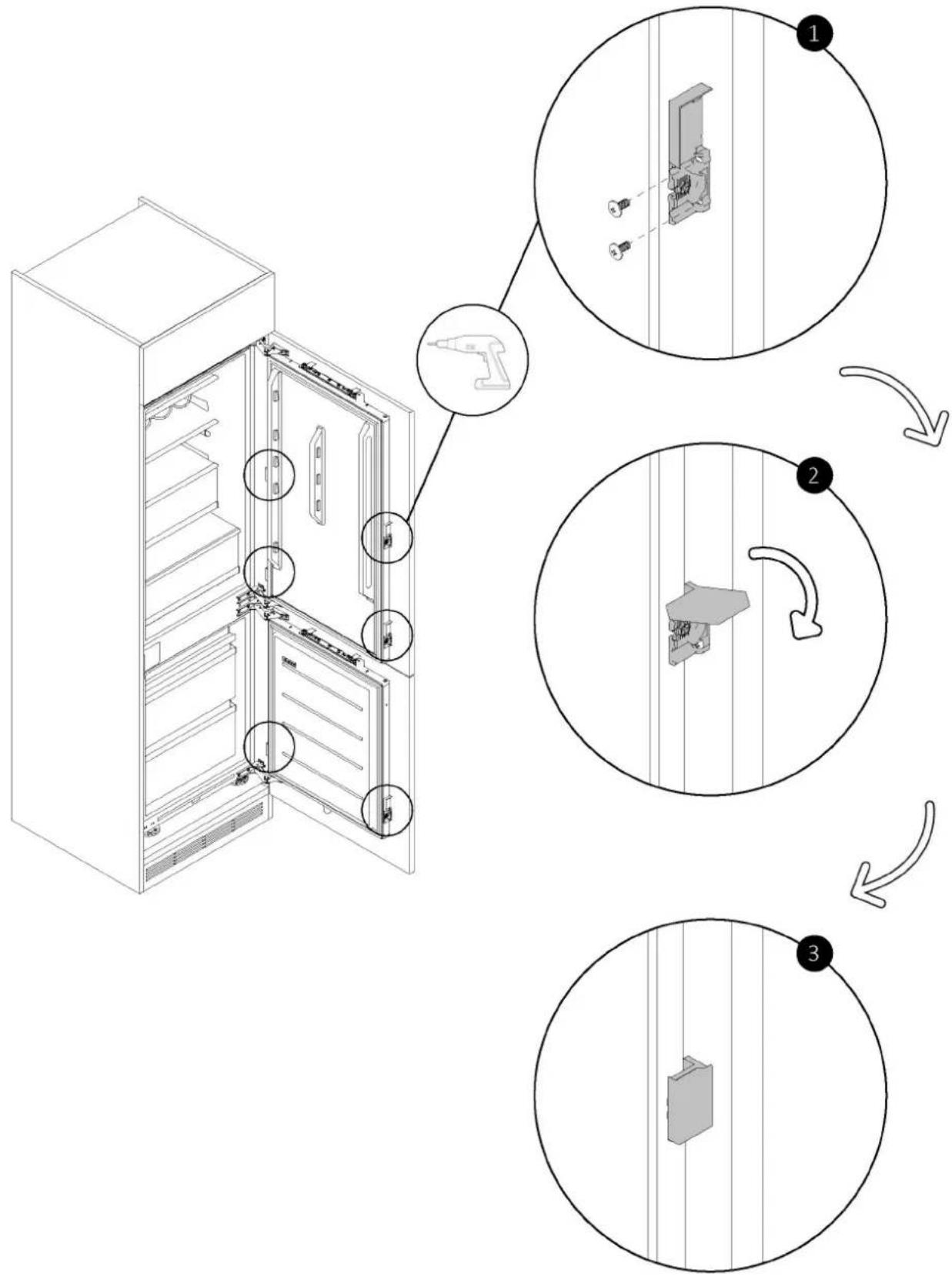

10.23 Fijación de los soportes de montaje a las puertas del armario
10.24 Colocación de la tapa en la bisagra superior

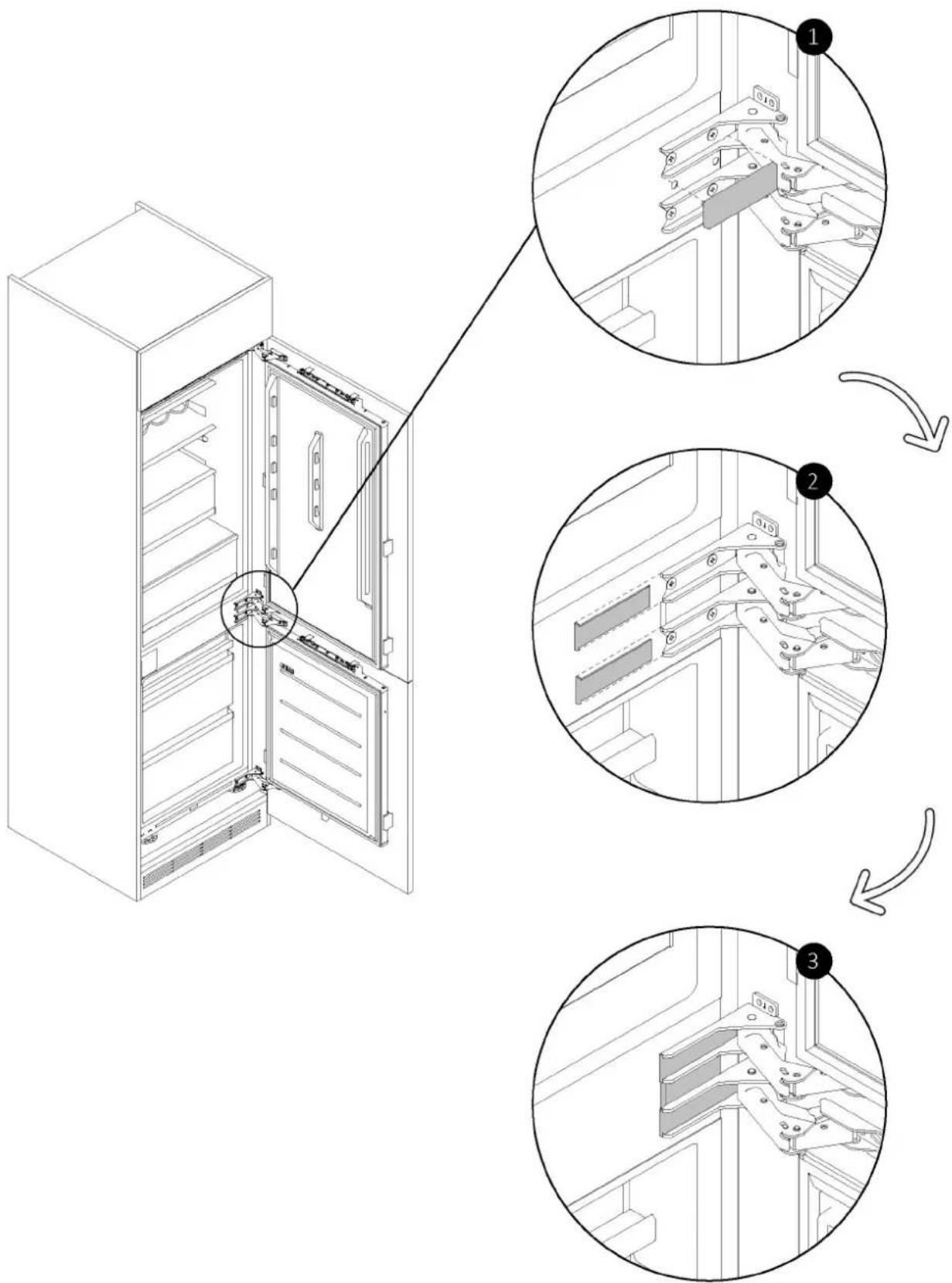

10.25 Colocación de las tapas en las bisagras centrales
10.26 Colocación de las tapas inferiores
10.27 Colocación de las tapas en las puertas del frigorífico
10.28 Colocación de los sellos en el lateral del frigorífico

11	Conexión a la red eléctrica	p.264
11.1	Advertencias
11.2	Otros consejos
12	Entrega al usuario	p. 266
13	Desmontaje del producto	p.266

1 Advertencias de seguridad para la instalación

Lea estas instrucciones antes de comenzar la instalación del producto.

Tenga en cuenta las siguientes directrices antes de iniciar la instalación del producto. Su seguridad es muy importante para nosotros. Lea atentamente estas instrucciones antes de utilizar el producto.

• La instalación debe realizarse mediante un técnico cualificado que esté familiarizado y respete la legislación vigente en el país de instalación y las instrucciones del fabricante;
• Si se requiere la asistencia del fabricante para corregir fallos derivados de una instalación incorrecta, esta asistencia no estará cubierta por la garantía;
• Retire el material de embalaje antes de poner en funcionamiento el electrodoméstico;
• Después de desembalar el producto, compruebe que no esté dañado. En caso de cualquier problema, póngase en contacto con el centro de asistencia técnica antes de proceder a la instalación y no lo conecte a la red eléctrica;
• Un producto dañado puede provocar un cortocircuito, una descarga eléctrica, riesgo de incendio y otros peligros;
• Compruebe si hay accesorios o materiales complementarios (bolsas con tornillos, documentos, folletos, etc.) en el embalaje y, si los hay, retírelos y guárdelos;
• Antes de instalar el electrodoméstico, asegúrese de que la ventilación es suficiente para permitir la circulación adecuada del aire fresco necesario para refrigerar y proteger los componentes internos. Dependiendo del tipo de configuración, cree las aperturas especificadas como se ilustra;
• Si es necesaria la asistencia del fabricante para rectificar cualquier fallo debido a una instalación incorrecta, dicha asistencia no está cubierta por la garantía. Siga las instrucciones de instalación proporcionadas para personal cualificado;
• Una instalación incorrecta puede causar daños o lesiones a personas, animales o bienes. El fabricante no se hace responsable de tales daños o lesiones;
• Solo se garantiza un uso seguro si la instalación se ha realizado correctamente de acuerdo con estas instrucciones. En caso de daños debidos a una instalación incorrecta, la responsabilidad recae en el instalador;
• Se recomienda utilizar guantes de protección durante la instalación para evitar lesiones por cortes;
• La garantía no cubre los daños causados por una instalación incorrecta;
• En caso de instalación incorrecta, manipulación del electrodoméstico o conexión no conforme, la garantía del producto pierde su validez;
• Después de la instalación, el cable de alimentación no debe entrar en contacto con piezas móviles de los componentes de la cocina (como por ejemplo un cajón) y no debe estar expuesto a tensiones mecánicas;
• Este producto requiere ventilación constante durante su uso. No tape los orificios de ventilación.
• Una vez finalizada la instalación, el técnico debe asegurarse de que el producto se haya instalado correctamente.

Advertencias importantes

• No instale el electrodoméstico en zonas expuestas a la luz solar directa para evitar alterar el rendimiento del producto;
• Instale y utilice este producto en un entorno cerrado, cubierto, seco y bien ventilado;
• No instale el producto en zonas exteriores expuestas a la intemperie;
• Instale el producto cerca de una toma de corriente;
• Mantenga el producto alejado de fuentes de llamas;
• Instale el electrodoméstico sobre una superficie plana, en un lugar adecuado a su tamaño y uso;
• Limpie el electrodoméstico con agua y un detergente suave y séquelo con un paño suave;

ADVERTENCIA: El frigorífico es un electrodoméstico pesado. Para evitar daños en la unidad y prevenir lesiones, es esencial que al menos dos personas efectúen el transporte lentamente y de forma controlada. Mantenga siempre el frigorífico en posición vertical.

- Después de la instalación, deje reposar el frigorífico durante al menos 4 horas antes de encenderlo para que el aceite del compresor se asiente.

Este producto está destinado exclusivamente a su instalación en entornos domésticos o similares, como por ejemplo:

• Zonas de cocina destinadas al personal de tiendas, oficinas y otros entornos de trabajo;
• Espacios disponibles para el personal y los clientes en hoteles, moteles y otros entornos de tipo residencial;
• Salones de belleza, alojamientos turísticos (B&B);
• Para servicios de catering y usos similares no destinados a la venta al por menor.

Instale este producto en un lugar en el que la temperatura ambiente no sea inferior ni superior a la temperatura de funcionamiento indicada en la etiqueta del producto, de lo contrario, el electrodoméstico no funcionará correctamente.

• Templado amplio (SN): "Este electrodoméstico está destinado para su uso a temperaturas ambiente comprendidas entre 10°C y 32°C";
• Templado (N): "Este electrodoméstico está destinado para su uso a temperaturas ambiente comprendidas entre 16°C y 32°C";
• Subtropical (ST): "Este electrodoméstico está destinado para su uso a temperaturas ambiente comprendidas entre 16°C y 38°C";
• Tropical (T): "Este electrodoméstico está destinado para su uso a temperaturas ambiente comprendidas entre 16°C y 43°C".

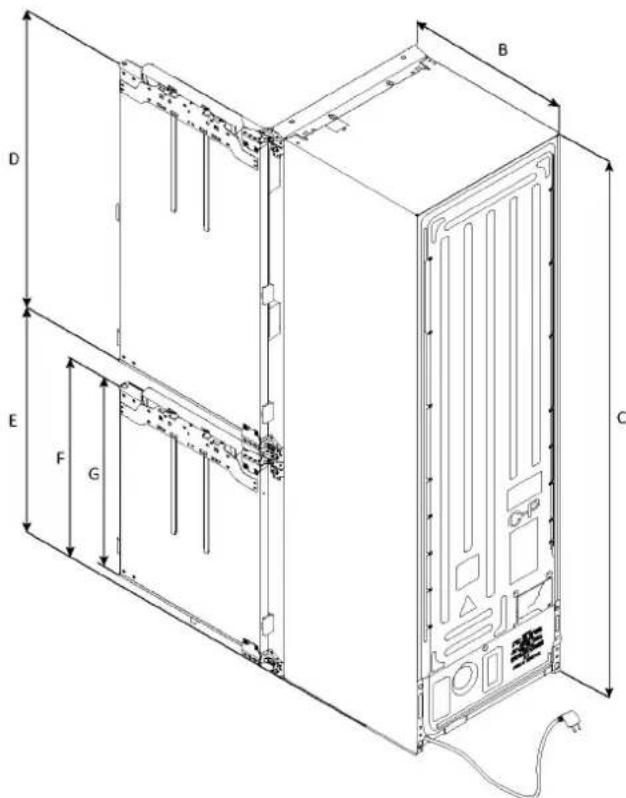

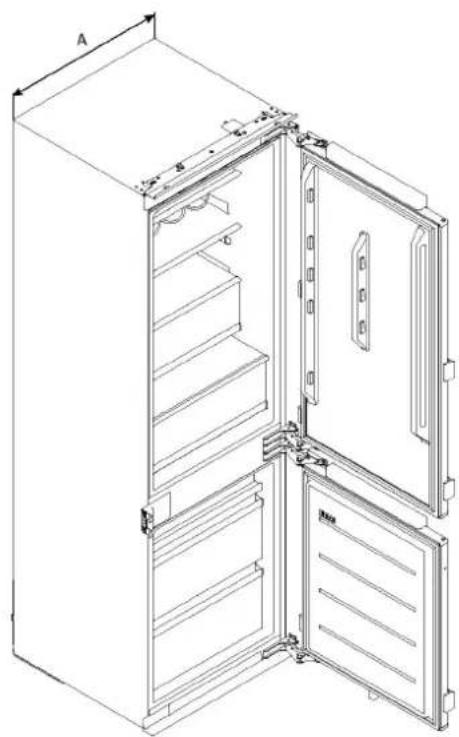

3 Dimensiones del frigorífico

Dimensiones en mm

Vista axonométrica frontal

Vista axonométrica posterior

Longitud del cable 2270 mm

Modelos	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)
HBW7518CF	550 ± 2	550 ± 2	1772 ± 2	1027	716	691	675
HBW7519CF	550 ± 2	550 ± 2	1935 ± 2	1190	716	691	675

Dimensiones en mm

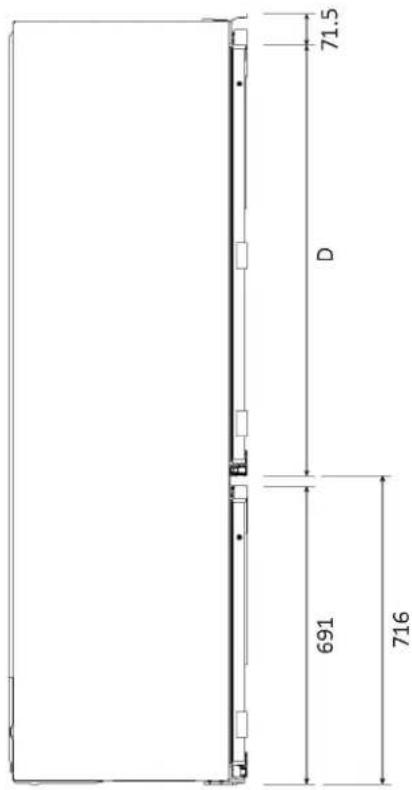

Vista lateral

con las puertas cerradas

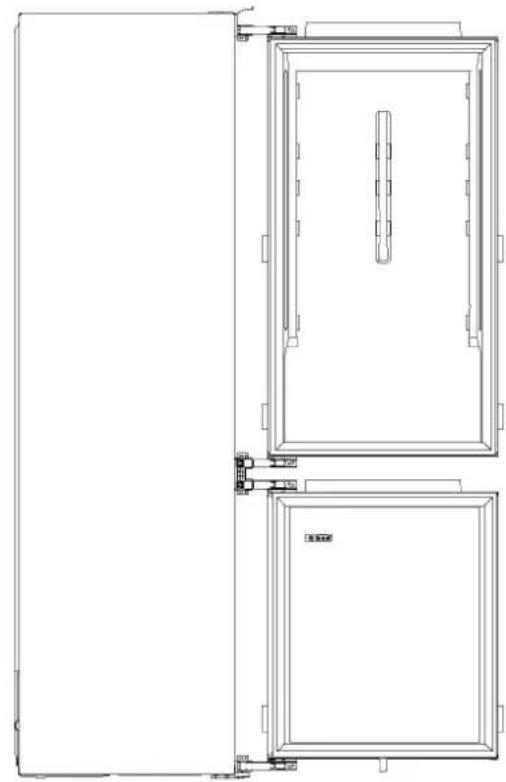

Vista lateral

con las puertas abiertas

71.5 D 691 716

con la puerta cerrada

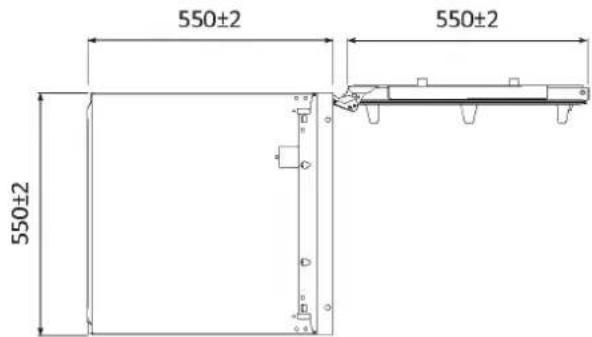

Vista superior

con las puertas abiertas

550±2

550±2 550±2 550±2

Códigos de los productos

HBW7518CF

HBW7519CF

NOTA: los códigos pueden cambiar con el tiempo.

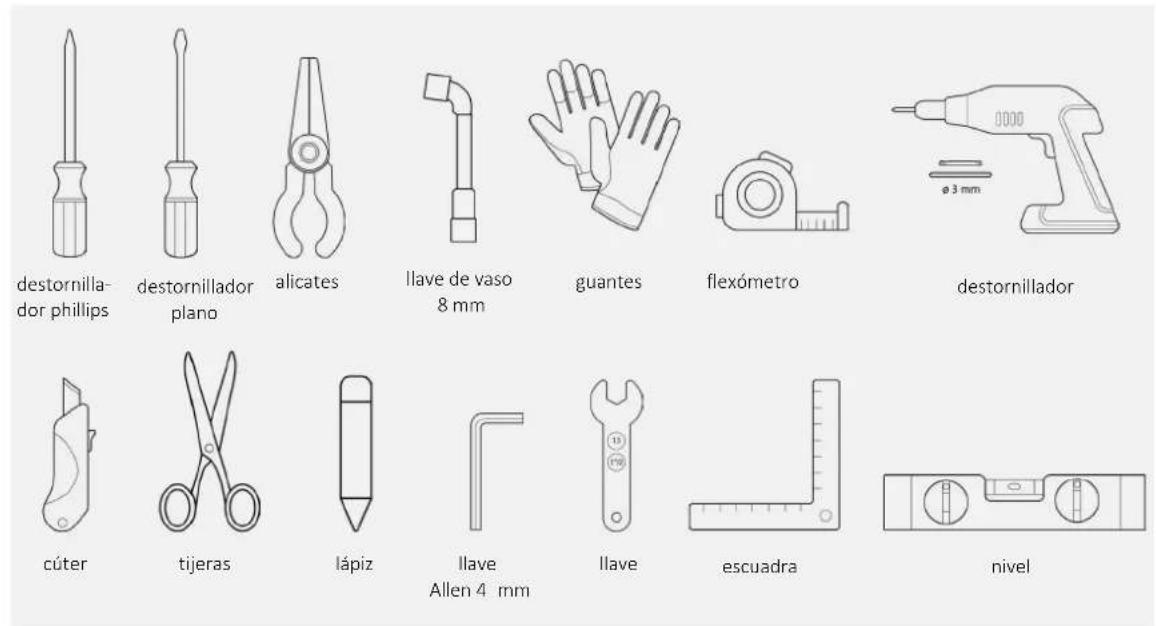

4 Herramientas de instalación

Herramientas necesarias

destornilla- dor phillips destornillador plano alicates llave de vaso 8 mm guantes flexómetro destornillador cúter tijeras lápiz llave Allen 4 mm llave escuadra nivel

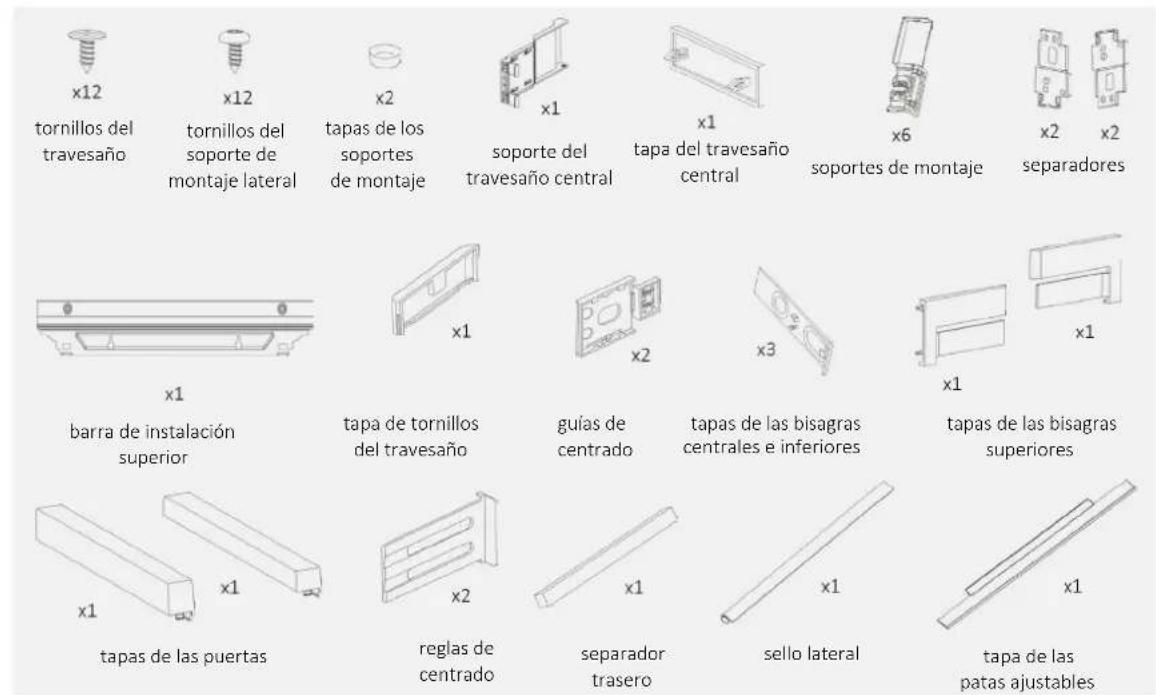

Herramientas suministradas con el producto

x12 tornillos del travesaño x12 tornillos del soporte de montaje lateral x2 tapas de los soportes de montaje x1 soporte del travesaño central x1 tapa del travesaño central x6 soportes de montaje x2 separadores x1 barra de instalación superior x1 tapa de tornillos del travesaño x2 guías de centrado x3 tapas de las bisagras centrales e inferiores x1 tapas de las bisagras superiores x1 tapas de las puertas x1 reglas de centrado x2 separador trasero x1 sello lateral x1 tapa de las patas ajustables

5 Dimensiones del armario

5.1 Precauciones

• Proporcione el compartimiento encastrado sin pared trasera;
• Para la ventilación del producto, siga las instrucciones de este manual;
• Se recomienda fijar la unidad a la pared para evitar que vuelque.

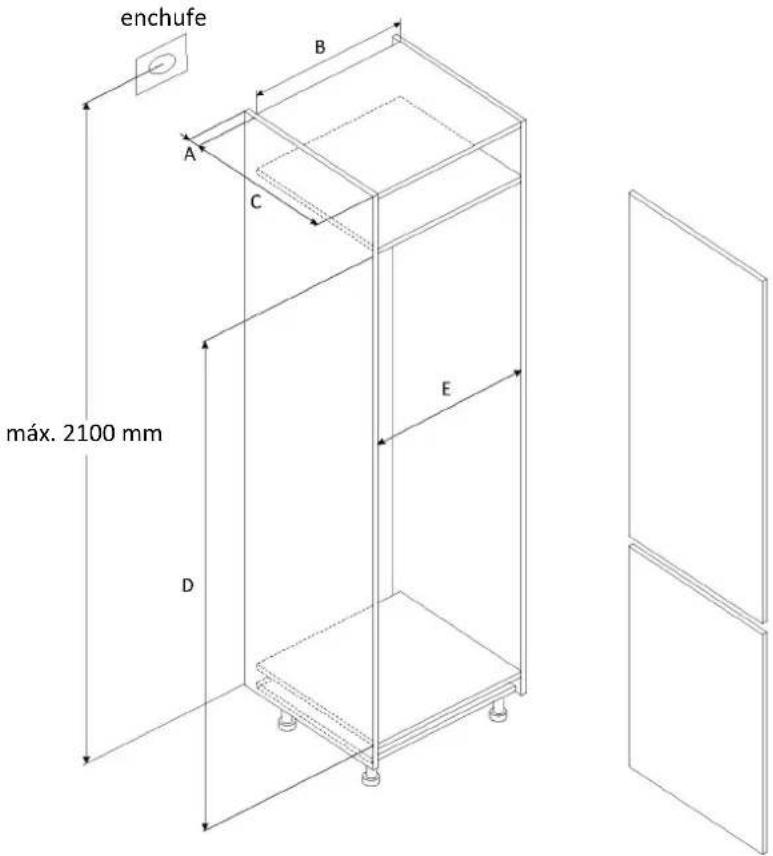

5.2 Dimensiones en mm

Vista axonométrica frontal

con puertas sin montar

enchufe A B C E D máx. 2100 mm

Modelos		A (mm)	B (mm)	C (mm)	D (mm)	E (mm)
HBW7518CF	Mín.	50 400		560 17	78 555
	Recomendado			580	1780	562
	Máx. - 1782 568
HBW7519CF	Mín.	50 400		560 19	41 555
	Recomendado			580	1943	562
	Máx. - 1945 568

6 Instalación del armario y ventilación

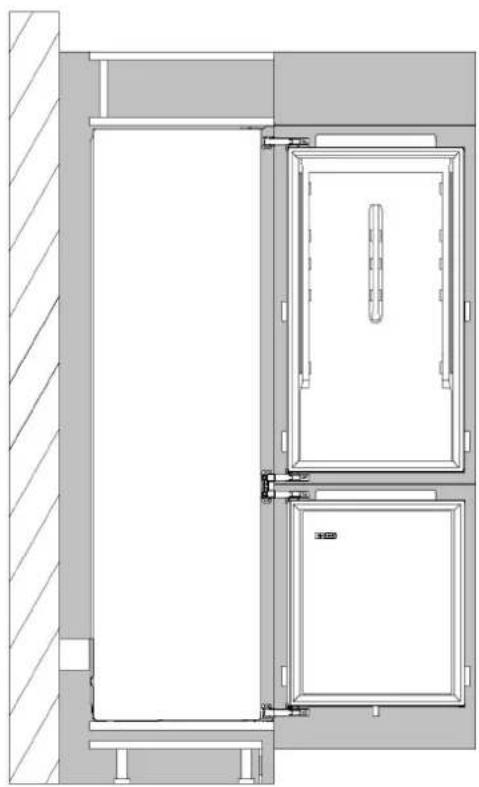

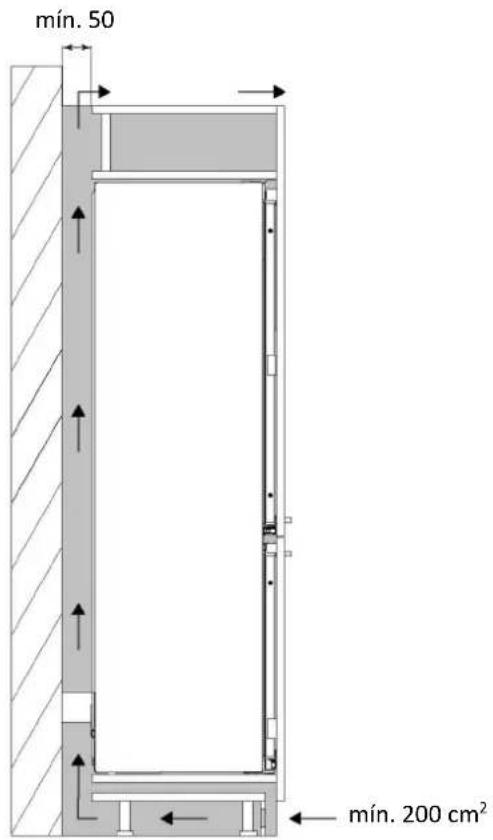

6.1 Instalación en columna

Sección lateral

mín. 50 mín. 200 cm²

Sección lateral

Si no es posible crear una abertura en el zócalo, busque una solución alternativa para garantizar una circulación de aire adecuada.

Puede ver el vídeo de instalación del producto escaneando el código QR

o haciendo clic en este enlace

8 Desmontaje de los bloques de sellado

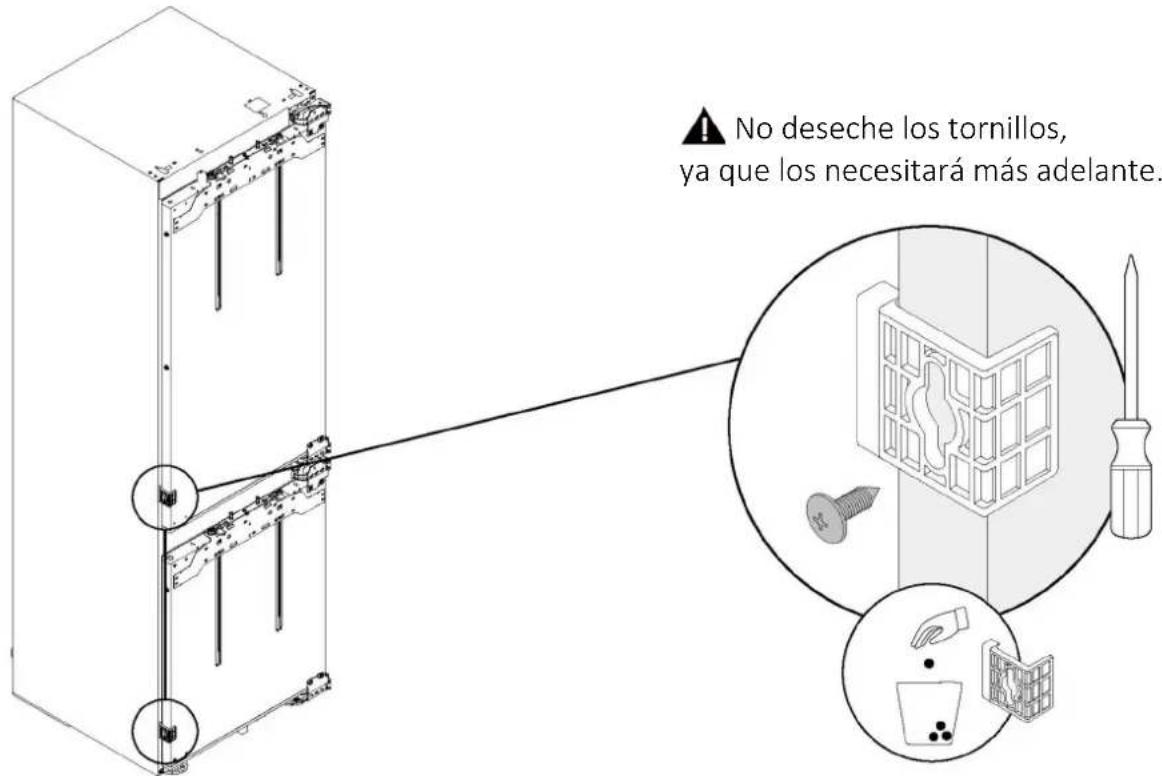

8.1 Desbloqueo de las puertas

Afloje el tornillo 5 mm, empuje hacia abajo los bloques de sellado para extraerlos y, a continuación, deséchelos.

No deseche los tornillos, ya que los necesitará más adelante.

9 Cambio de la dirección de apertura de la puerta

NOTA: siga las instrucciones que figuran a continuación solo si es necesario invertir el sentido de apertura de la puerta; de lo contrario, pase al capítulo siguiente (pág. 21).

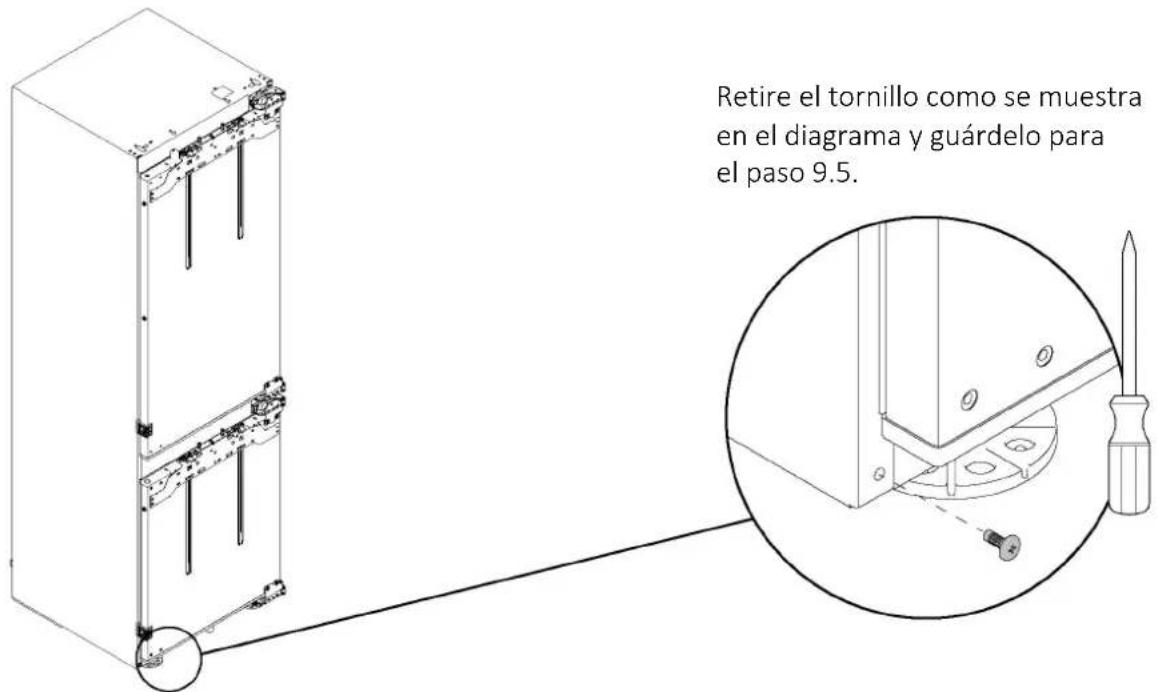

9.1 Retirada del tornillo inferior

Retire el tornillo como se muestra en el diagrama y guárdelo para el paso 9.5.

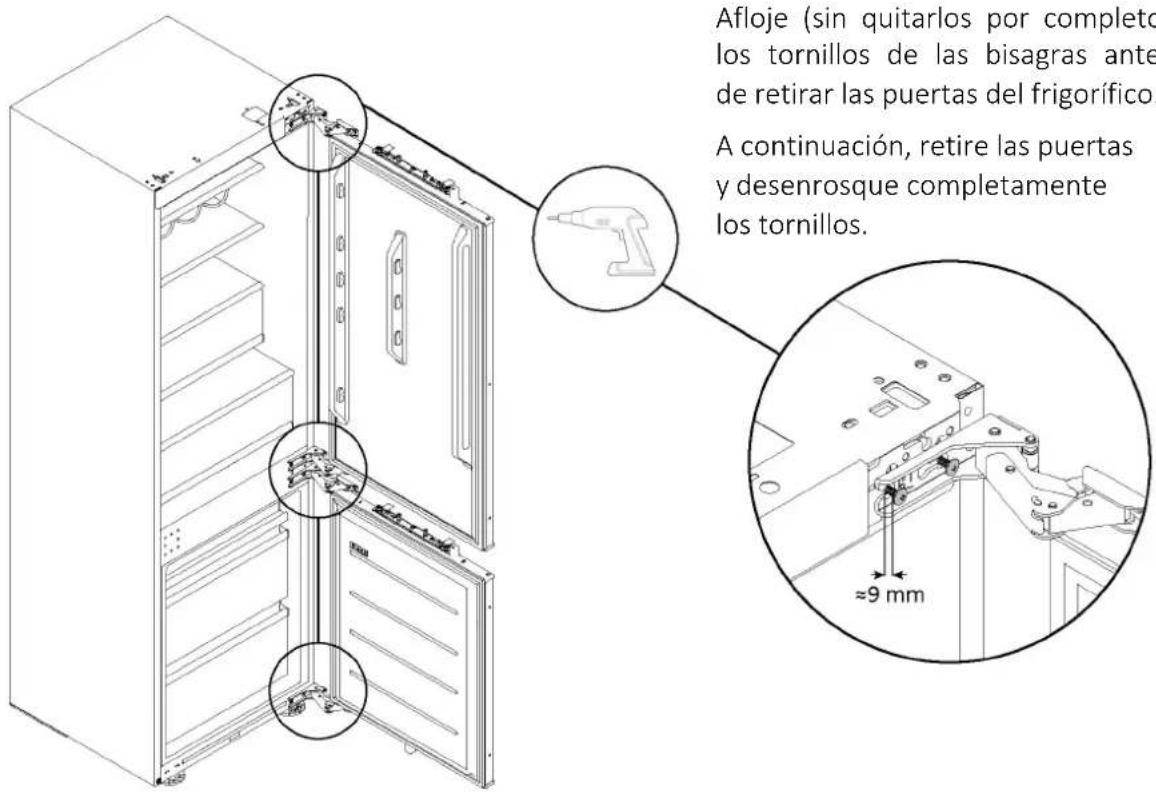

9.2 Inversión de bisagras

Afloje (sin quitarlos por completo los tornillos de las bisagras ante de retirar las puertas del frigorífico. A continuación, retire las puertas y desenrosque completamente los tornillos.

Gire las bisagras 180° e instálelas como se muestra en el diagrama.

9 Cambio de la dirección de apertura de la puerta

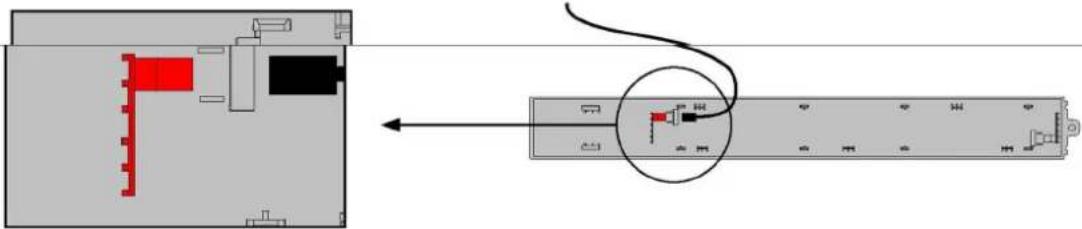

9.3 Fijación de la tapa superior

Retire la tapa superior y el sensor.

Gire la tapa 180° y fije el sensor en el interior, como se muestra en el diagrama. A continuación, apriete la tapa superior en la nueva posición.

Presione la lengüeta roja mientras retira el sensor.

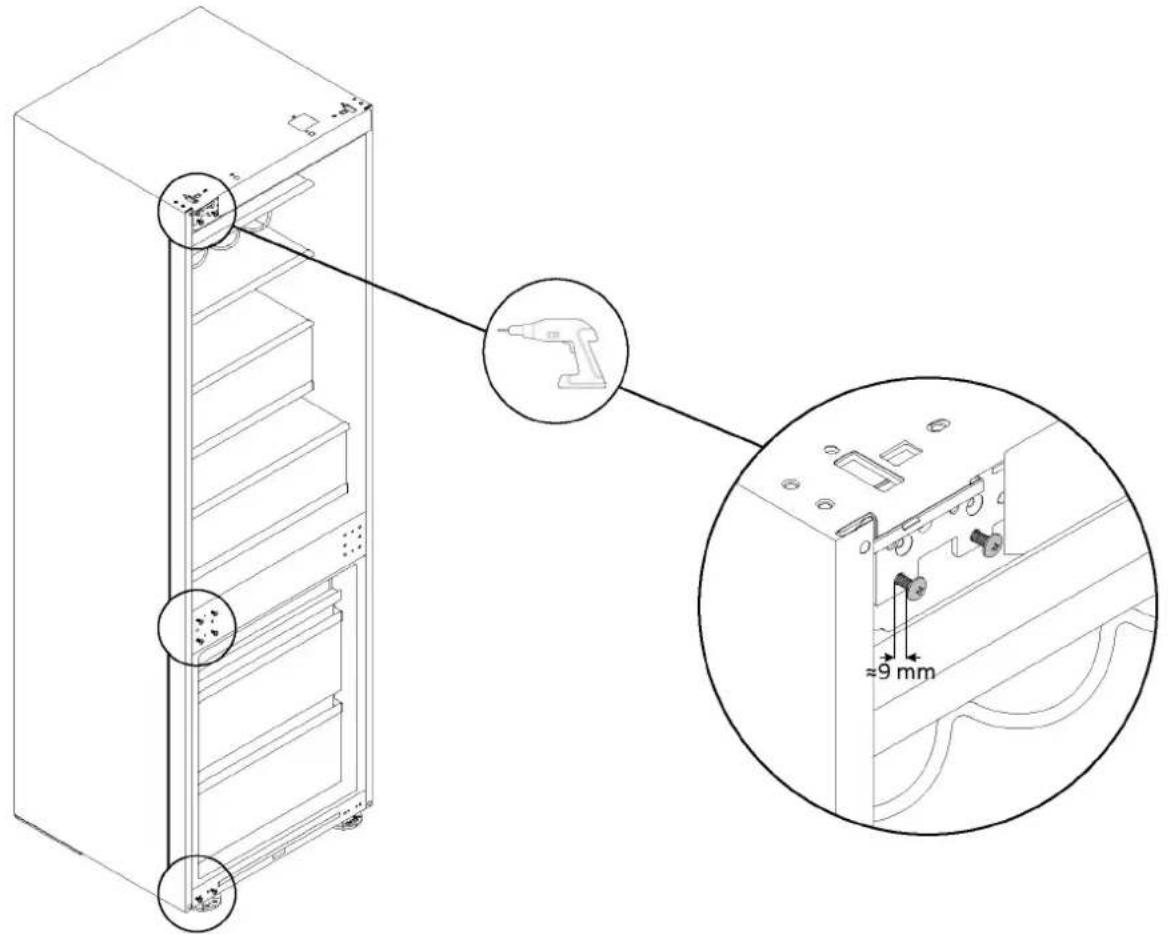

9.4 Fijación de los tornillos en el lado opuesto del frigorífico

Apriete los tornillos en el lado opuesto del frigorífico, manteniendo una tolerancia de aproximadamente 9 mm.

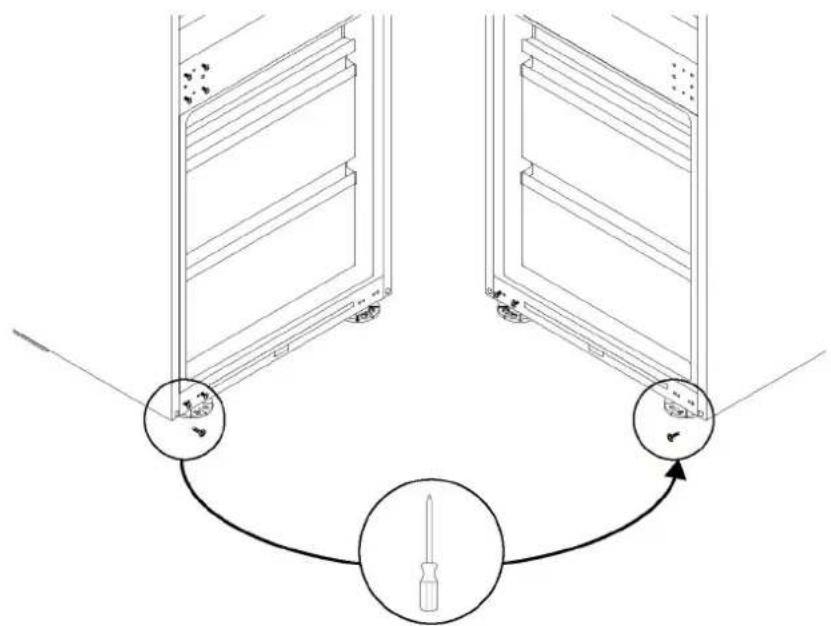

9.5 Instalación del tornillo inferior en el lado opuesto del frigorífico

Apriete el tornillo que se había guardado en el paso 9.1 como se muestra en el diagrama.

9 Cambio de la dirección de apertura de la puerta

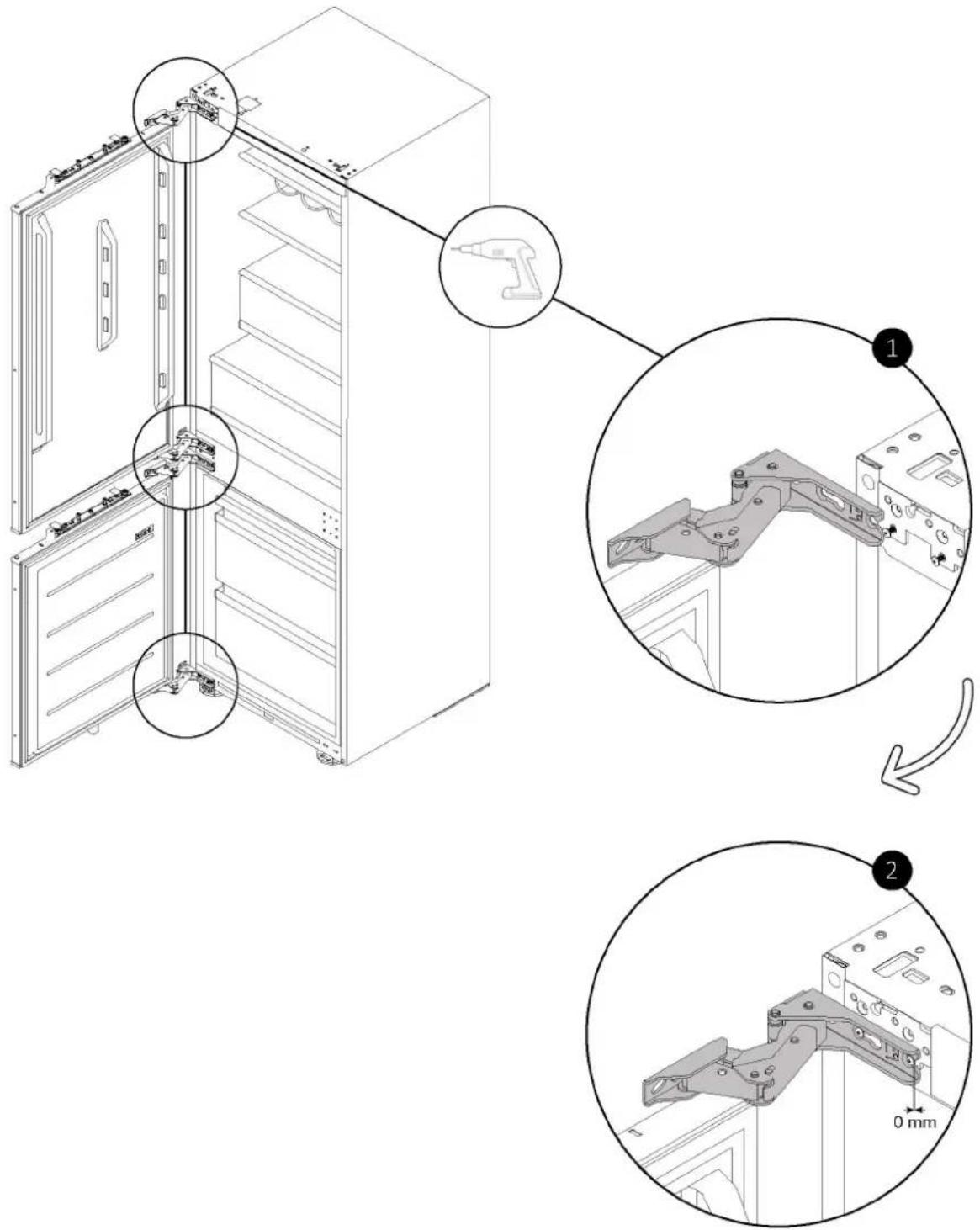

9.6 Fijación de las puertas en el lado opuesto del frigorífico

Coloque las puertas y apriete los tornillos.

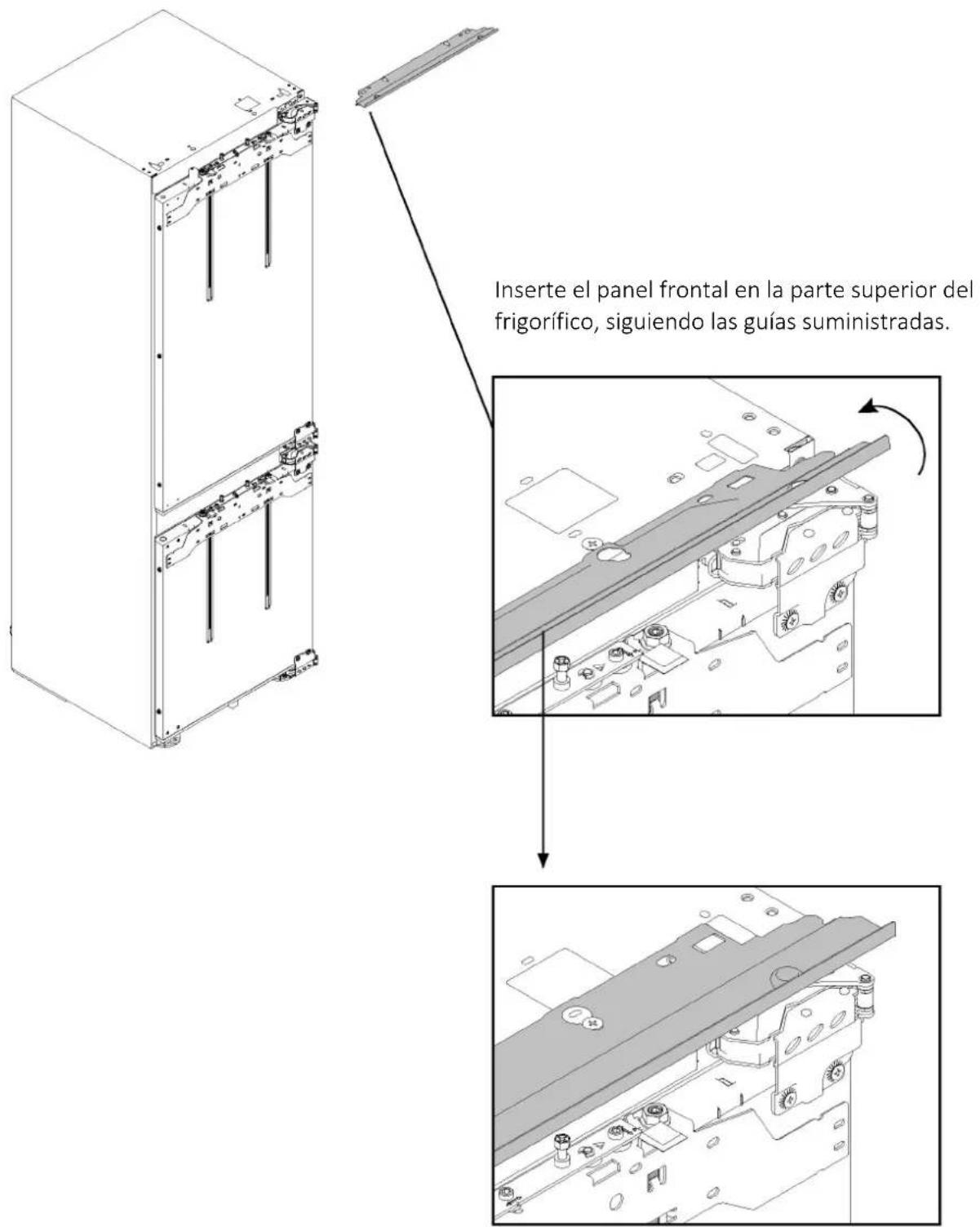

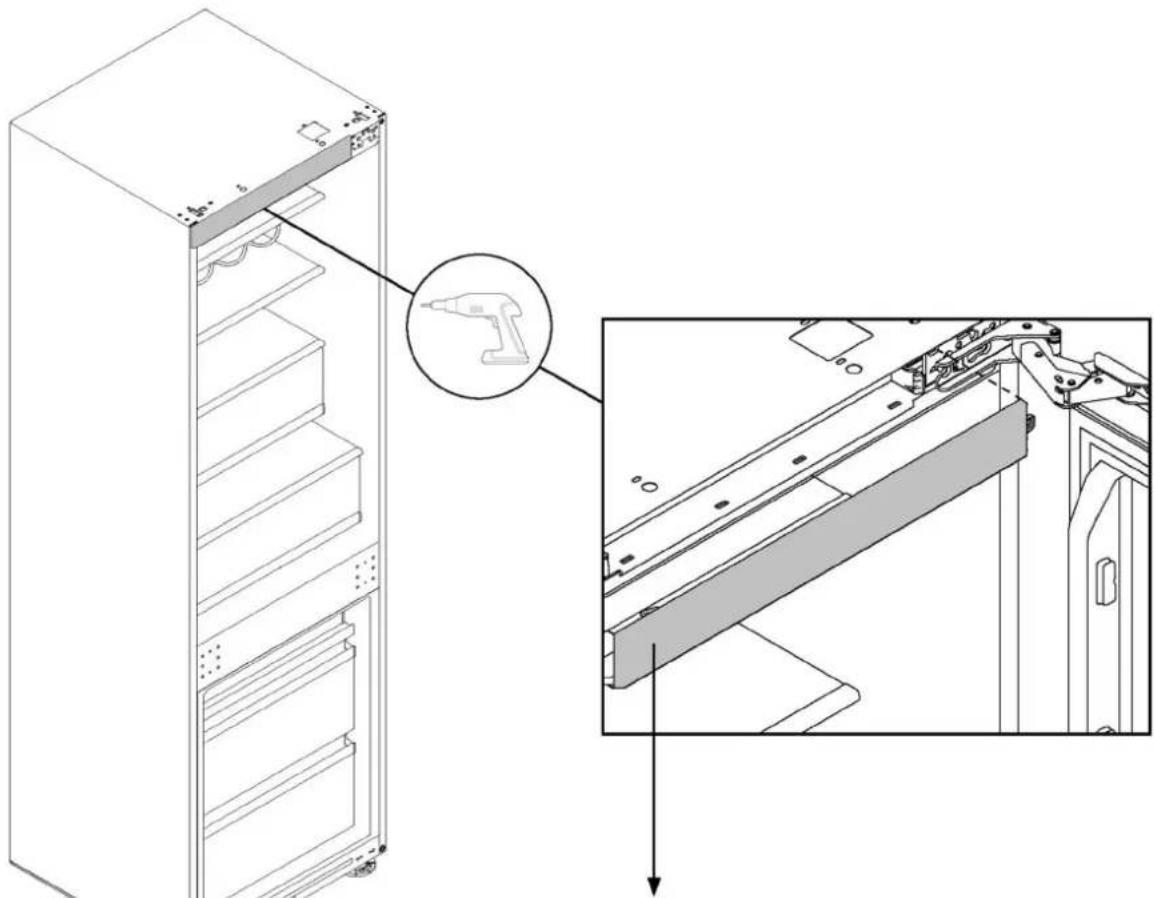

10.1 Instrucciones de instalación del frigorífico

Inserte el panel frontal en la parte superior del frigorífico, siguiendo las guías suministradas.

10 Instrucciones de instalación del frigorífico

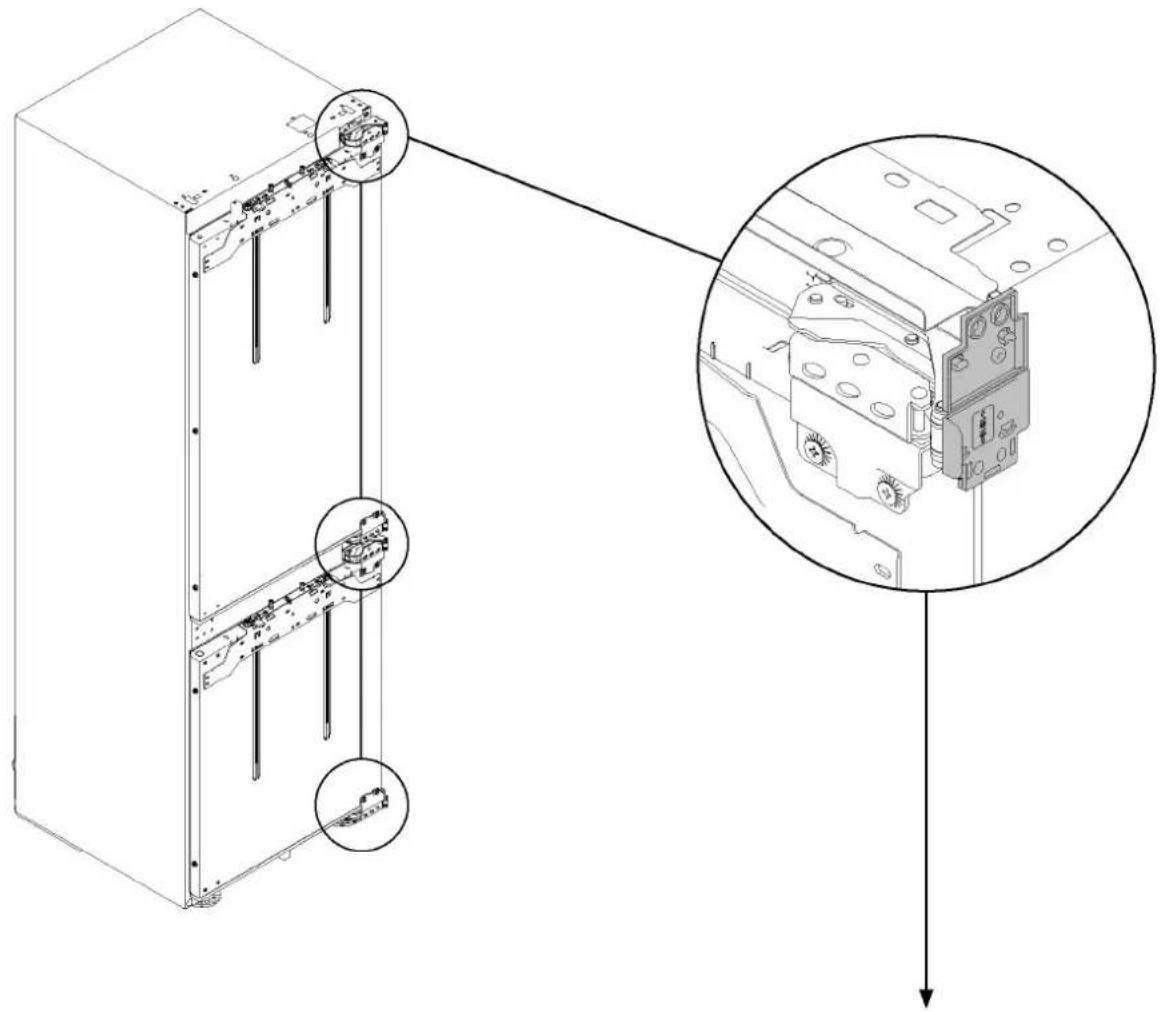

10.2 Aplicación de los separadores en el lateral del frigorífico

Coloque los separadores en el lado exterior de las bisagras como se muestra en el diagrama.

Tenga cuidado con el grosor del lateral del armario.

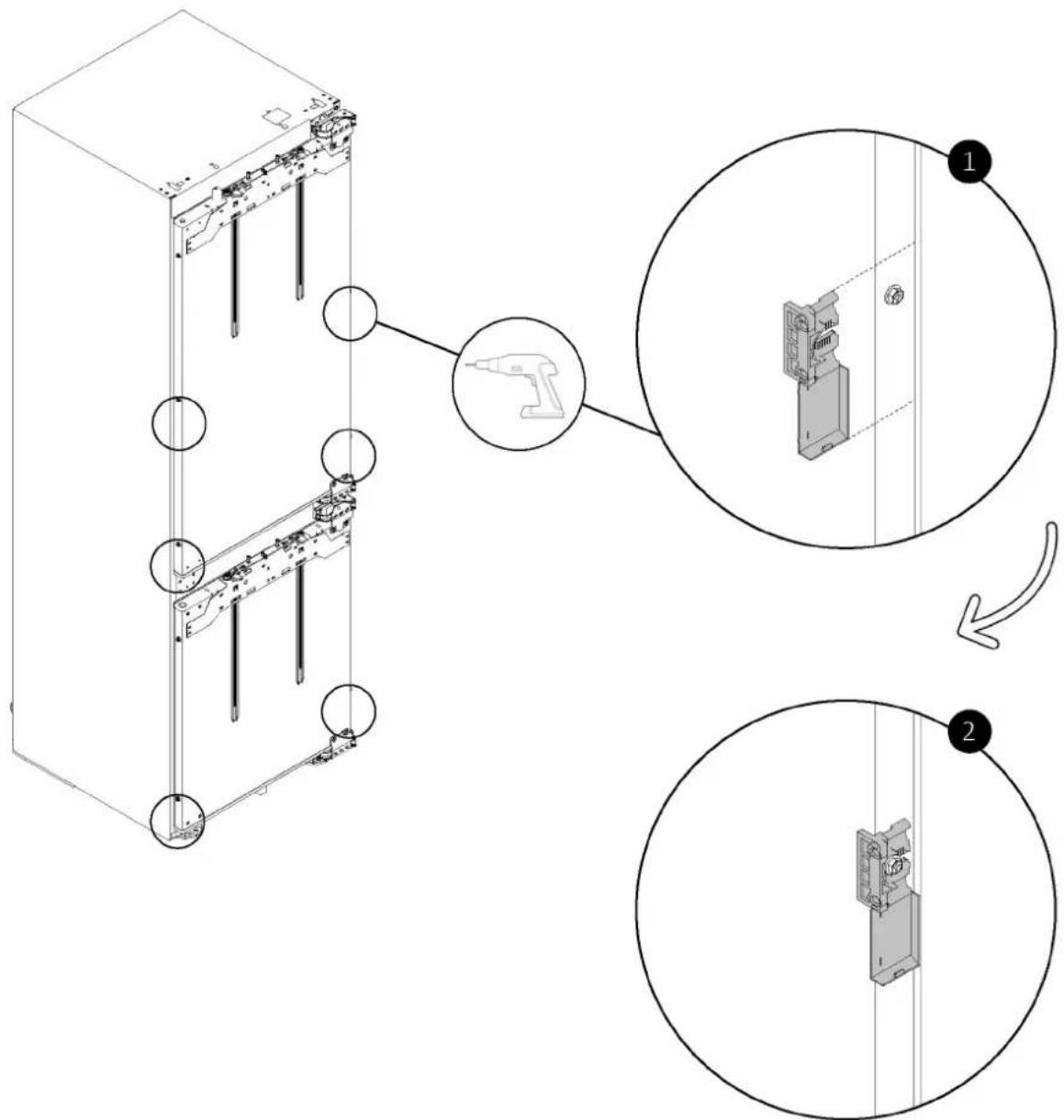

10.3 Colocación de los soportes de montaje en las puertas del frigorífico

Fije los soportes de montaje a las puertas del frigorífico como se muestra en el diagrama.

10 Instrucciones de instalación del frigorífico

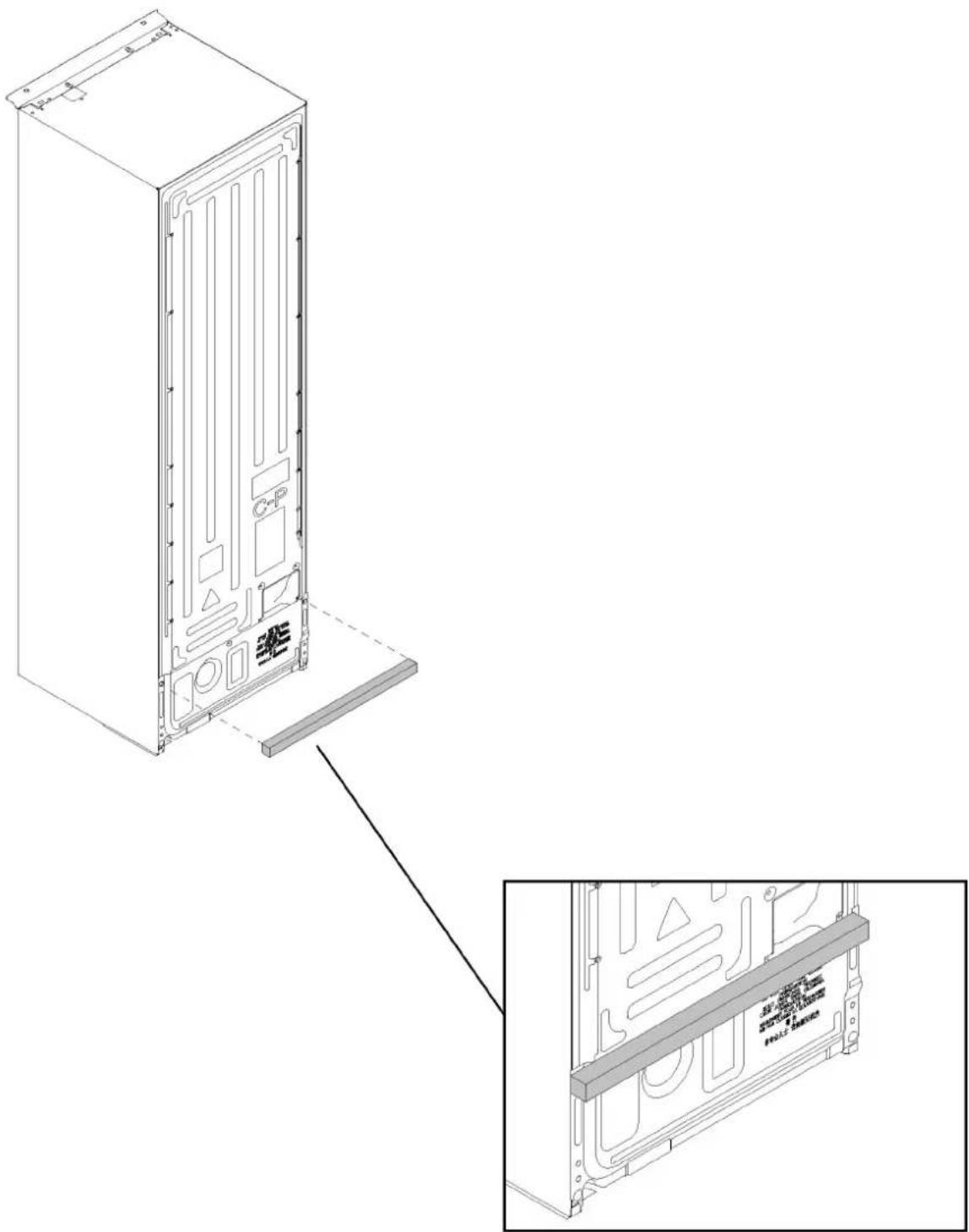

10.4 Aplicación del separador en la parte trasera del frigorífico

Aplique el separador en la parte trasera del frigorífico como se muestra en el diagrama.

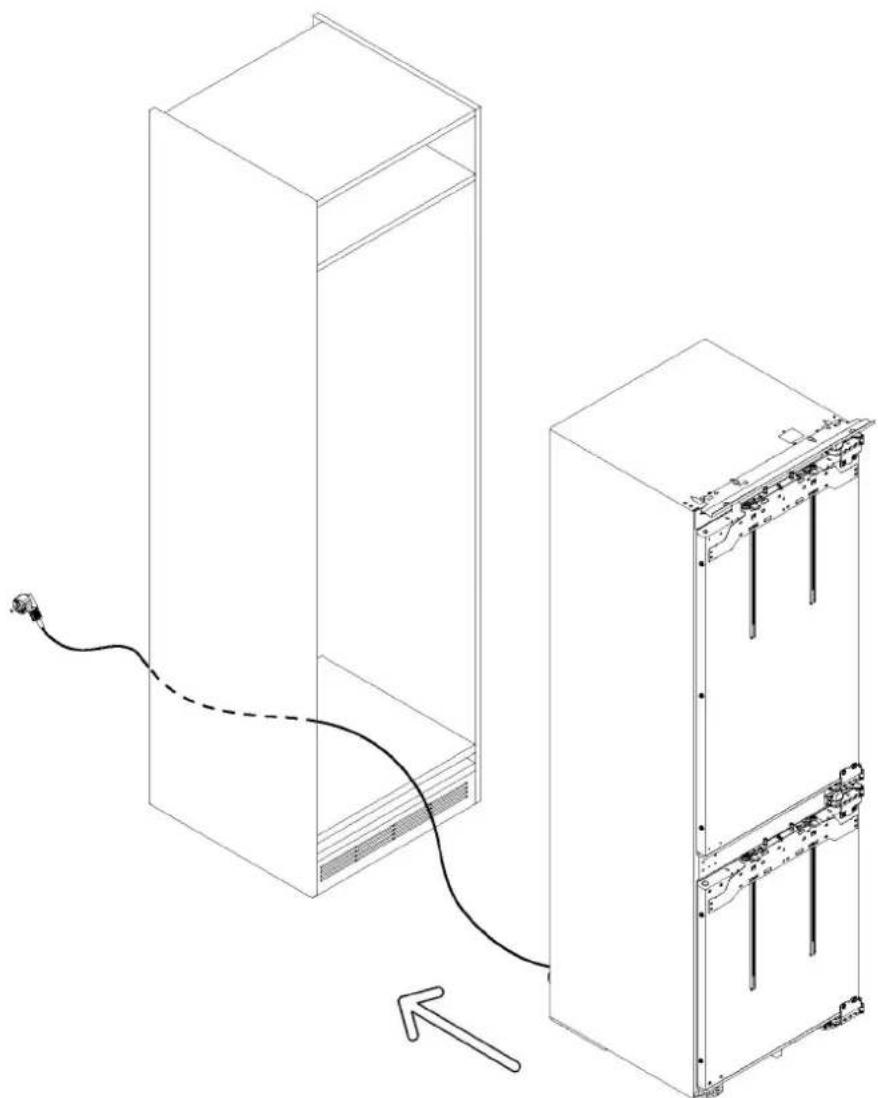

10.5 Instalación encastrada

ADVERTENCIA: antes de introducir el frigorífico en el armario, pase el cable de alimentación y fijelo temporalmente en la parte superior con cinta adhesiva. A continuación, levante el producto con dos personas e introdúzcalo en el hueco, con cuidado de no dañar el cable de alimentación. Asegúrese de que la toma de corriente tenga libre acceso.

10 Instrucciones de instalación del frigorífico

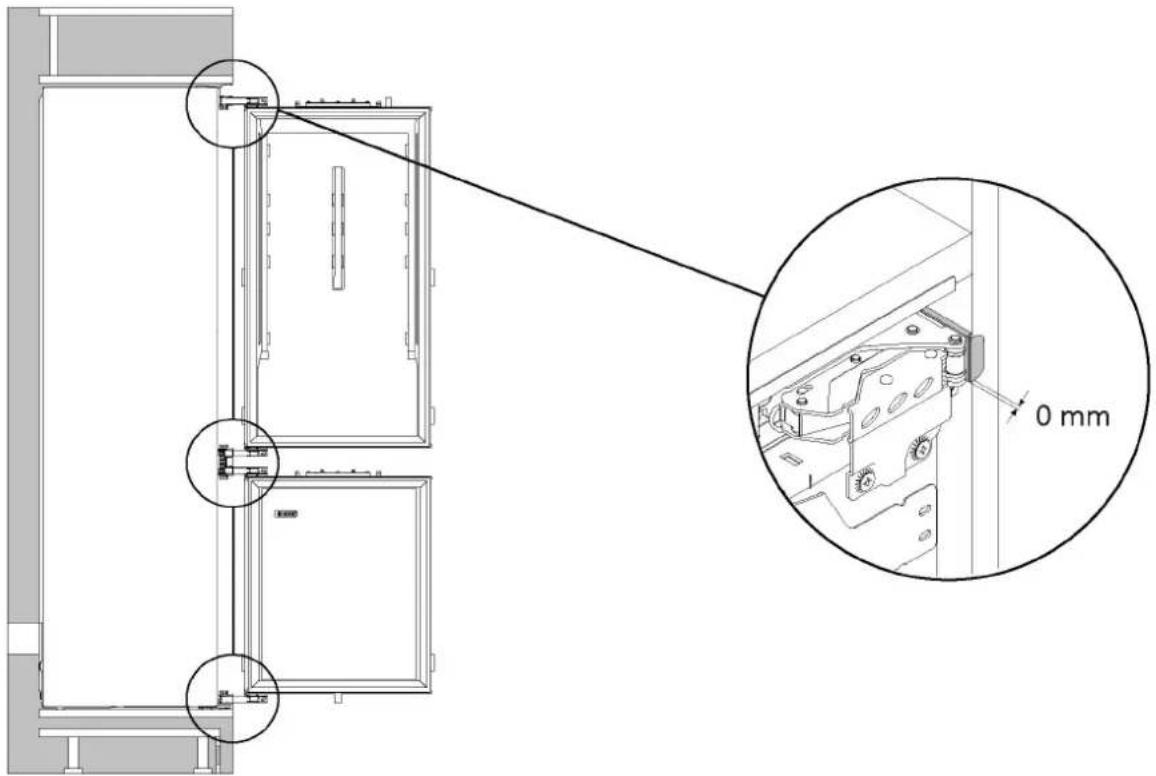

10.6 Tolerancias en el lado de la bisagra

Encaje las aletas de posicionamiento del separador (fijadas en el paso 10.2) en el lateral del armario como se muestra en el diagrama.

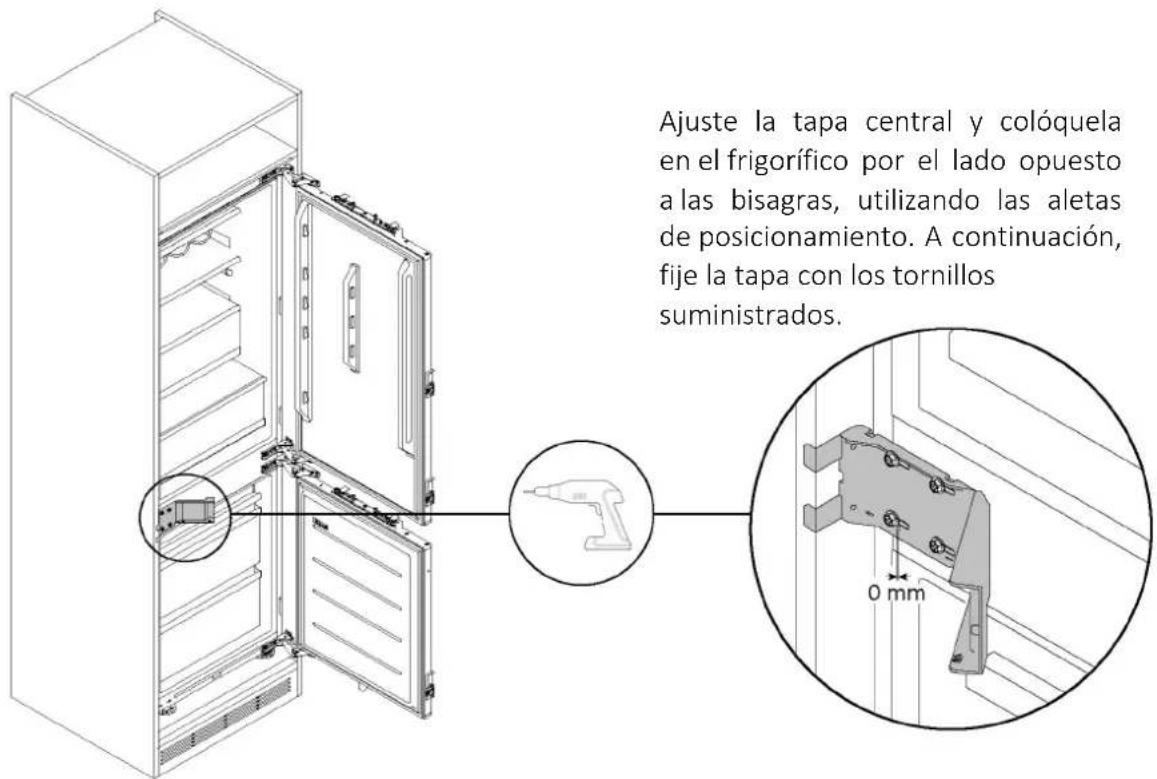

10.7 Colocación de la tapa central

Ajuste la tapa central y colóquela en el frigorífico por el lado opuesto a las bisagras, utilizando las aletas de posicionamiento. A continuación, fije la tapa con los tornillos suministrados.

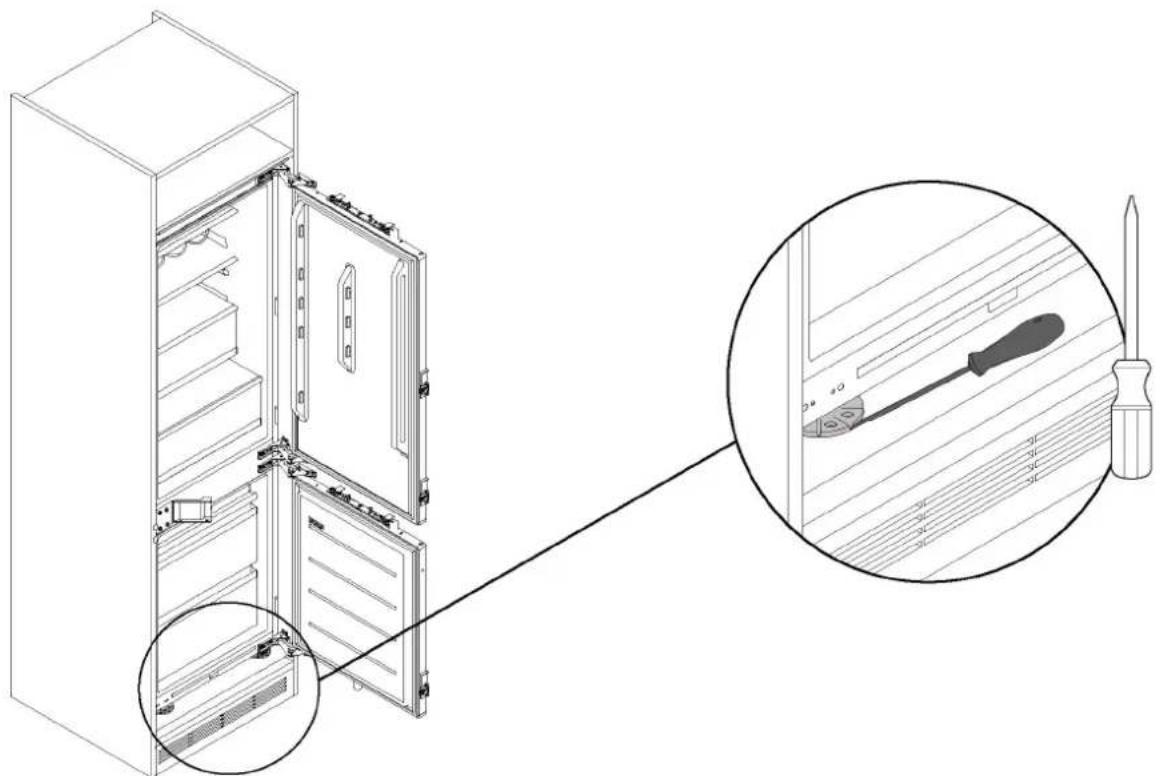

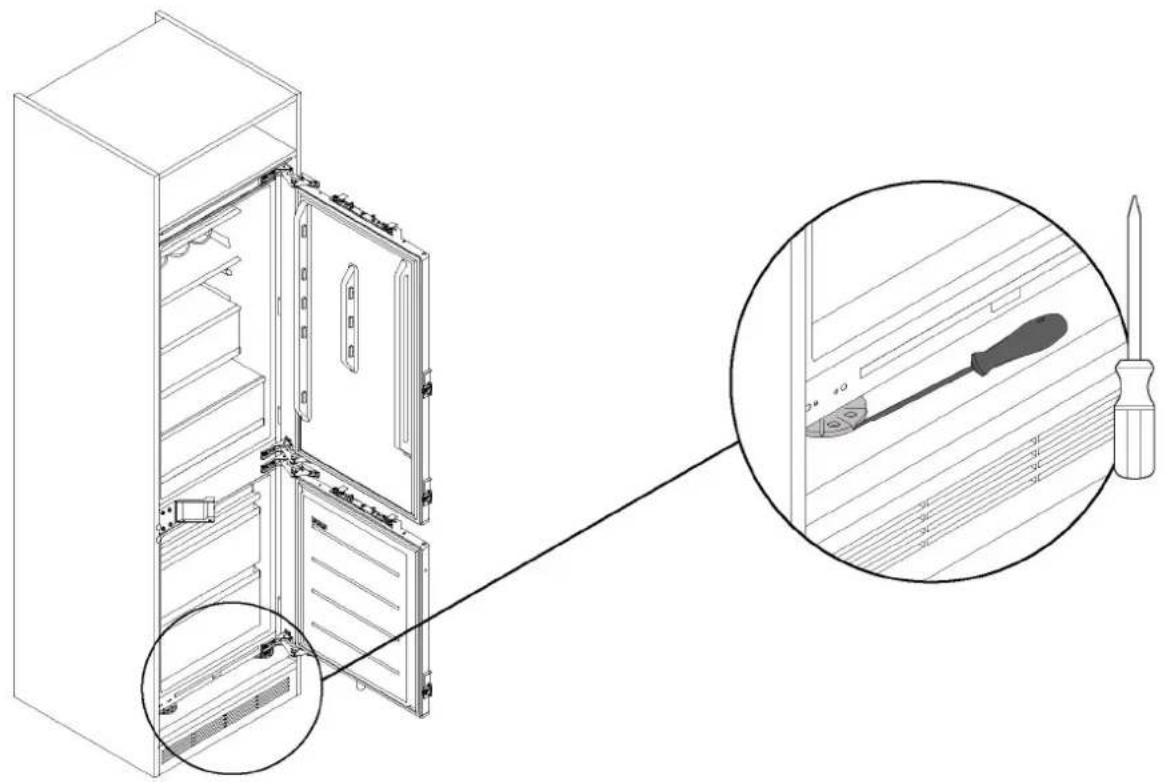

10.8 Ajuste de la altura del frigorífico

Ajuste las patas del frigorífico a la altura deseada como se muestra en el diagrama.

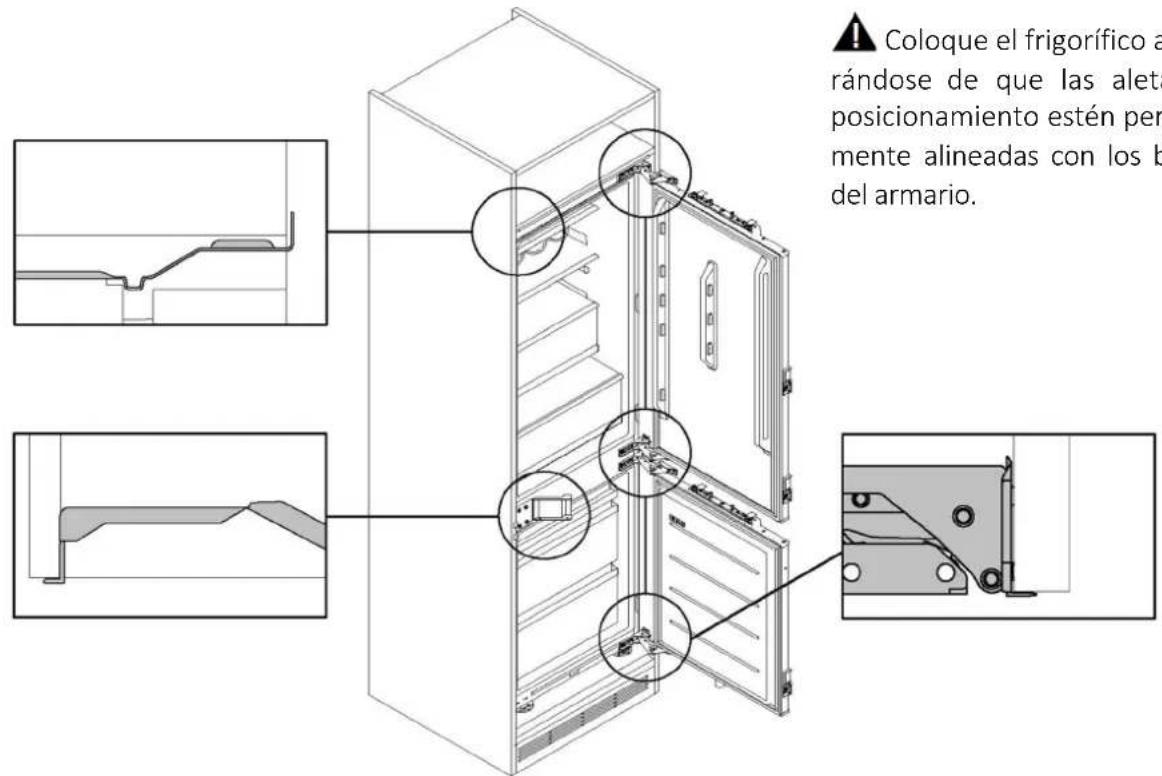

10.9 Tolerancias con respecto al armario

Coloque el frigorífico a rándose de que las aleta posicionamiento estén per- mente alineadas con los b del armario.

10 Instrucciones de instalación del frigorífico

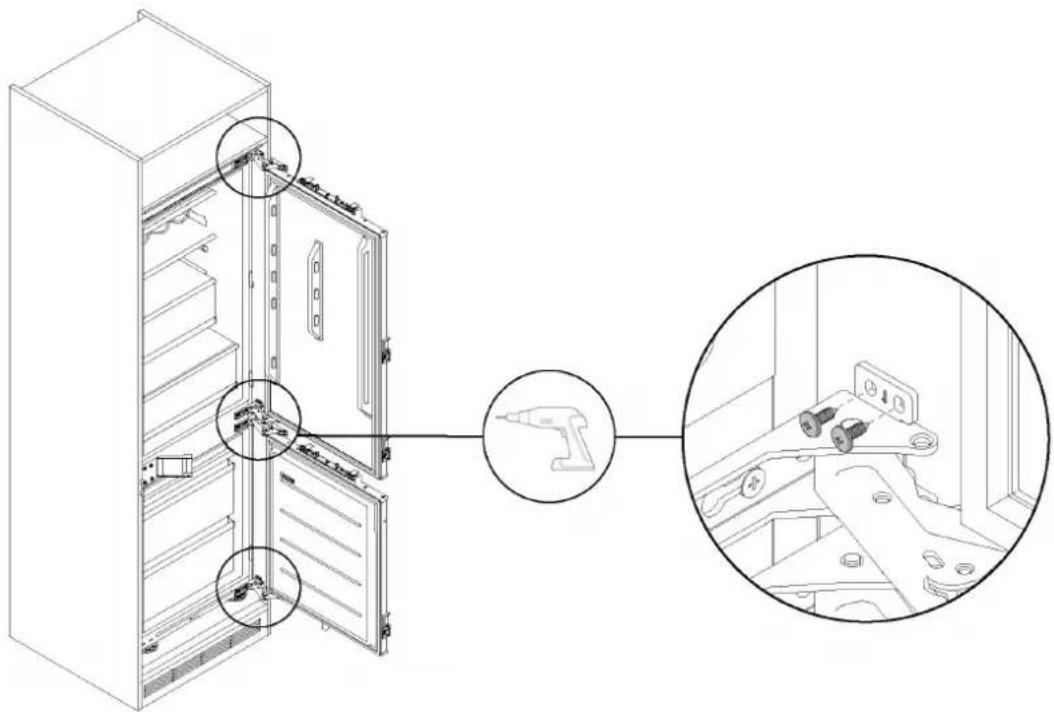

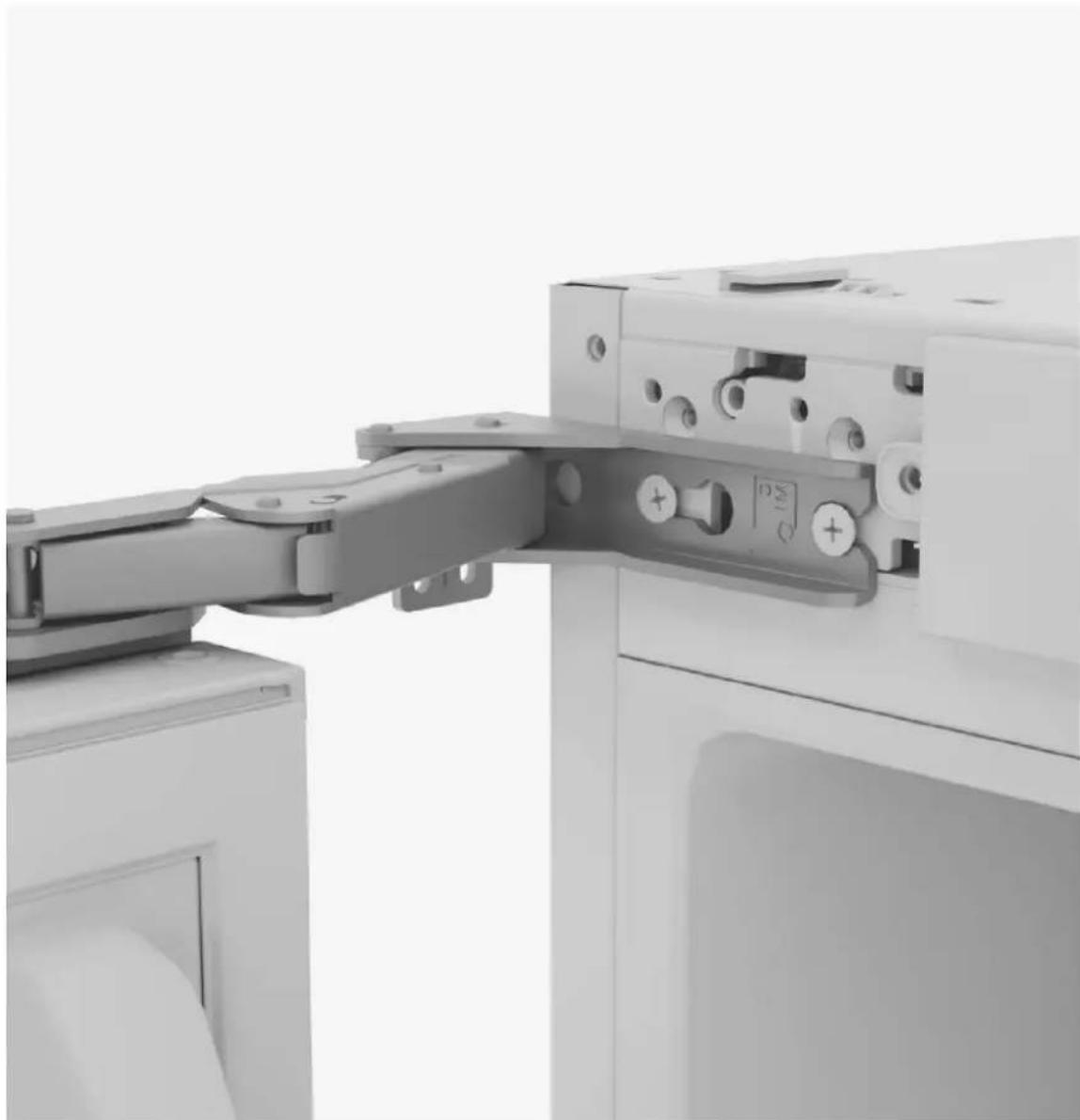

10.10 Fijación de las bisagras al armario

Con los tornillos suministrados, fije las bisagras del frigorífico al lateral del armario.

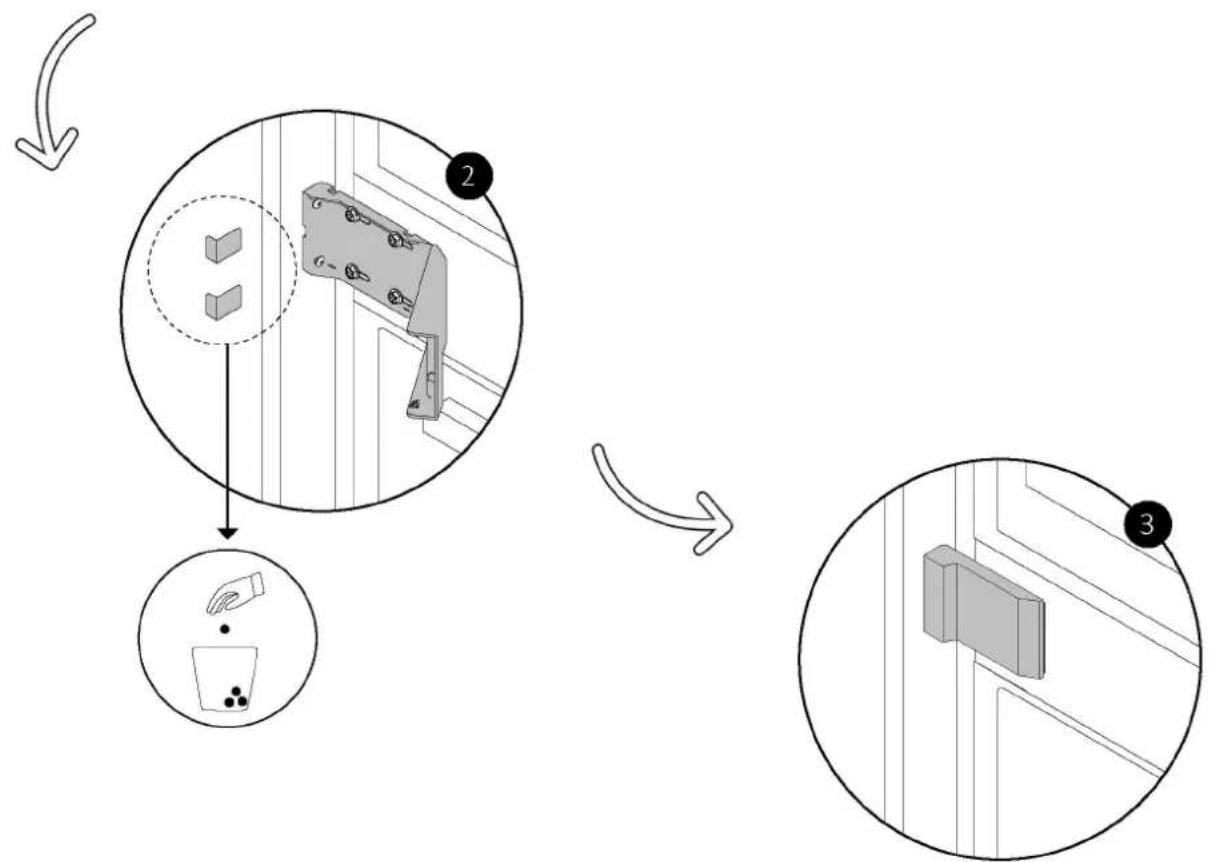

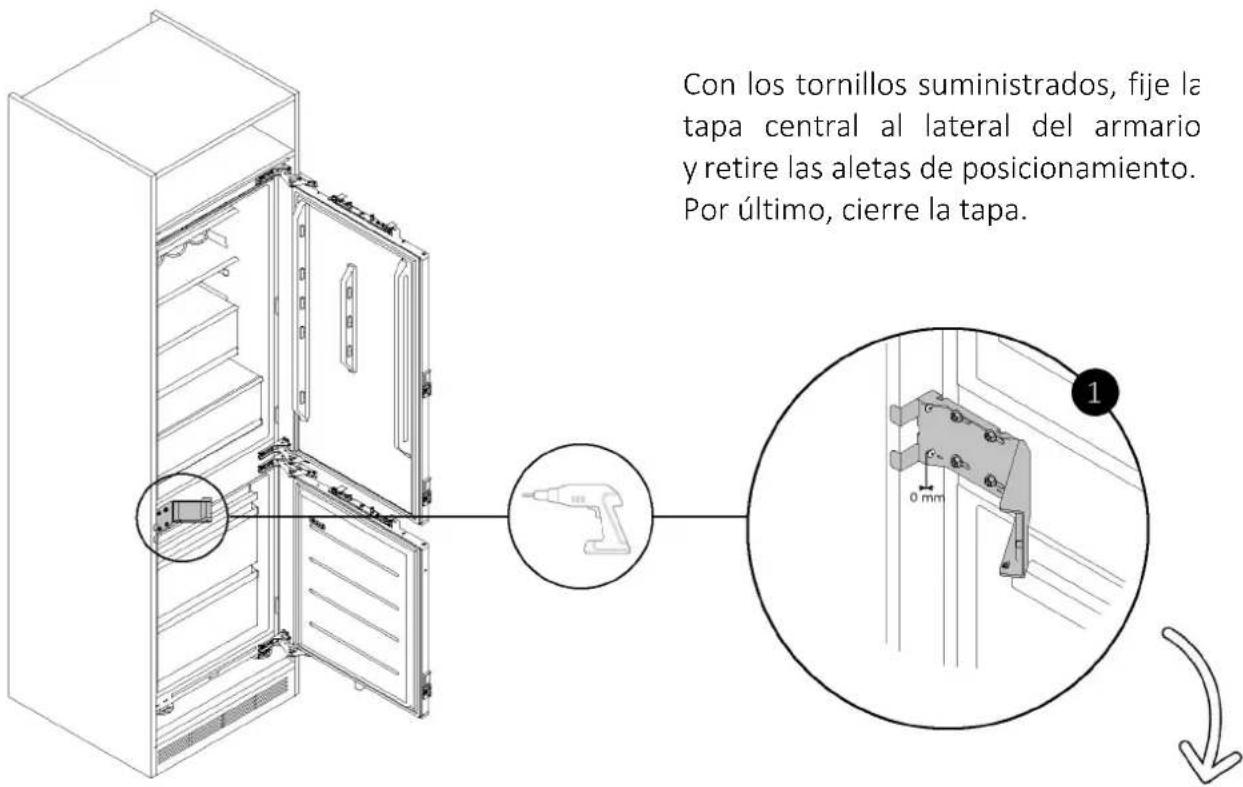

10.11 Montaje de la tapa central

Con los tornillos suministrados, fije la tapa central al lateral del armario y retire las aletas de posicionamiento. Por último, cierre la tapa.

10.11 Montaje de la tapa central

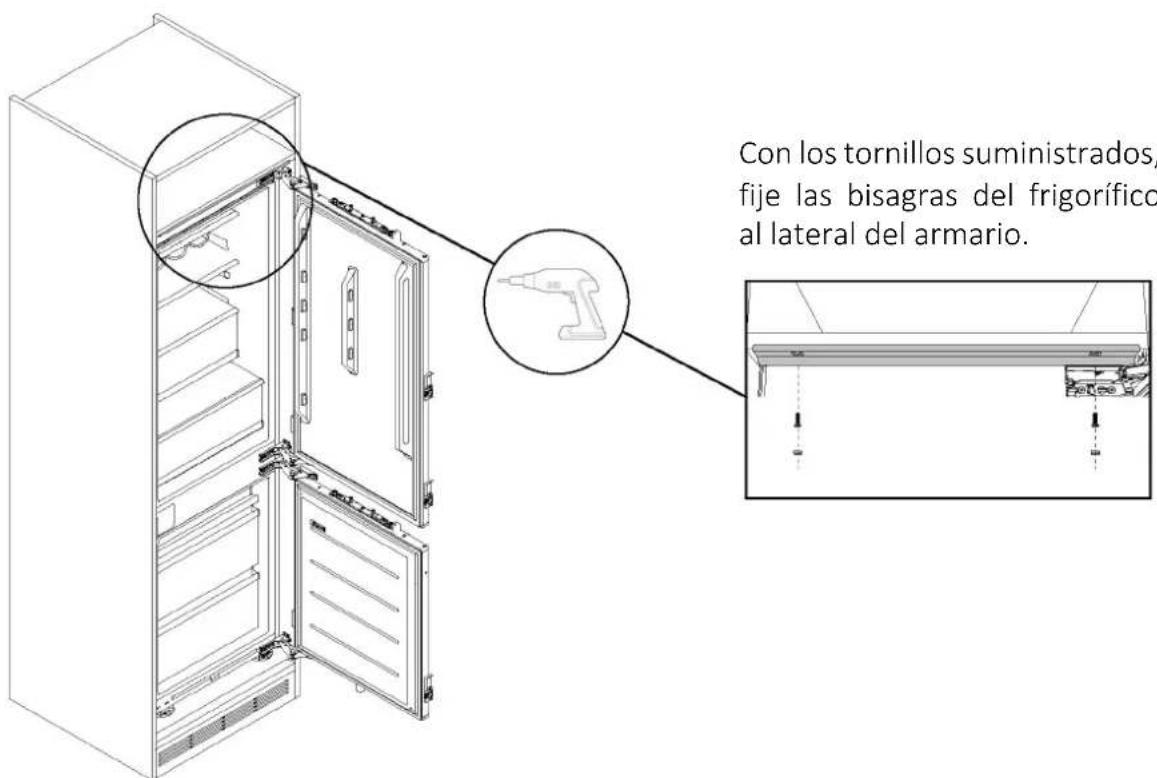

10.12 Fijación del frigorífico al estante superior

Con los tornillos suministrados, fije las bisagras del frigorífico al lateral del armario.

10 Instrucciones de instalación del frigorífico

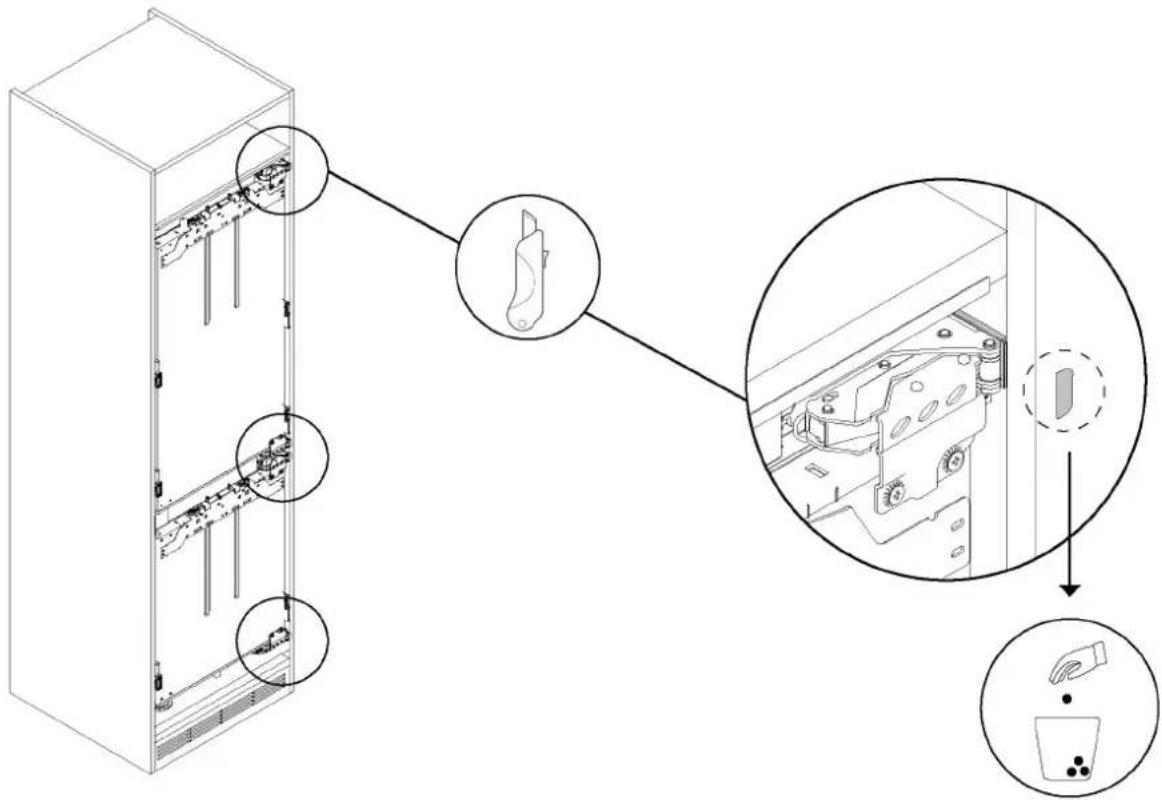

10.13 Extracción de las aletas de posicionamiento del separador

Con un cúter, retire las aletas de posicionamiento de los separadores colocados en el paso 10.2 como se muestra en el diagrama.

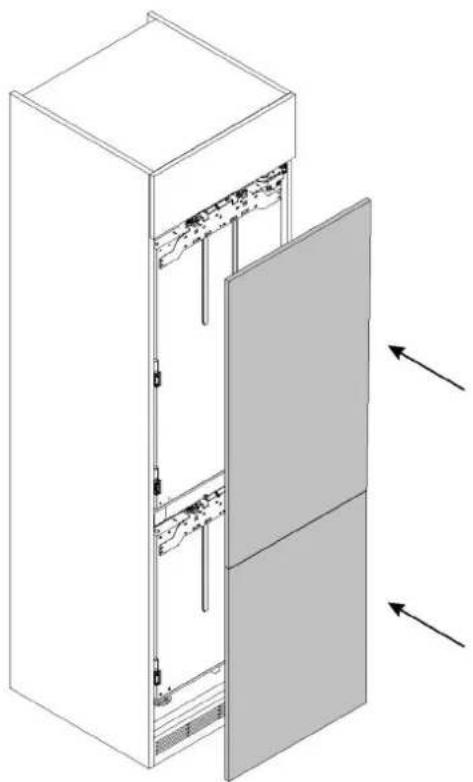

10.14 Instalación de las puertas del armario

Comience instalando la puerta superior del armario y repita los pasos 10.15 - 10.20 con la puerta inferior.

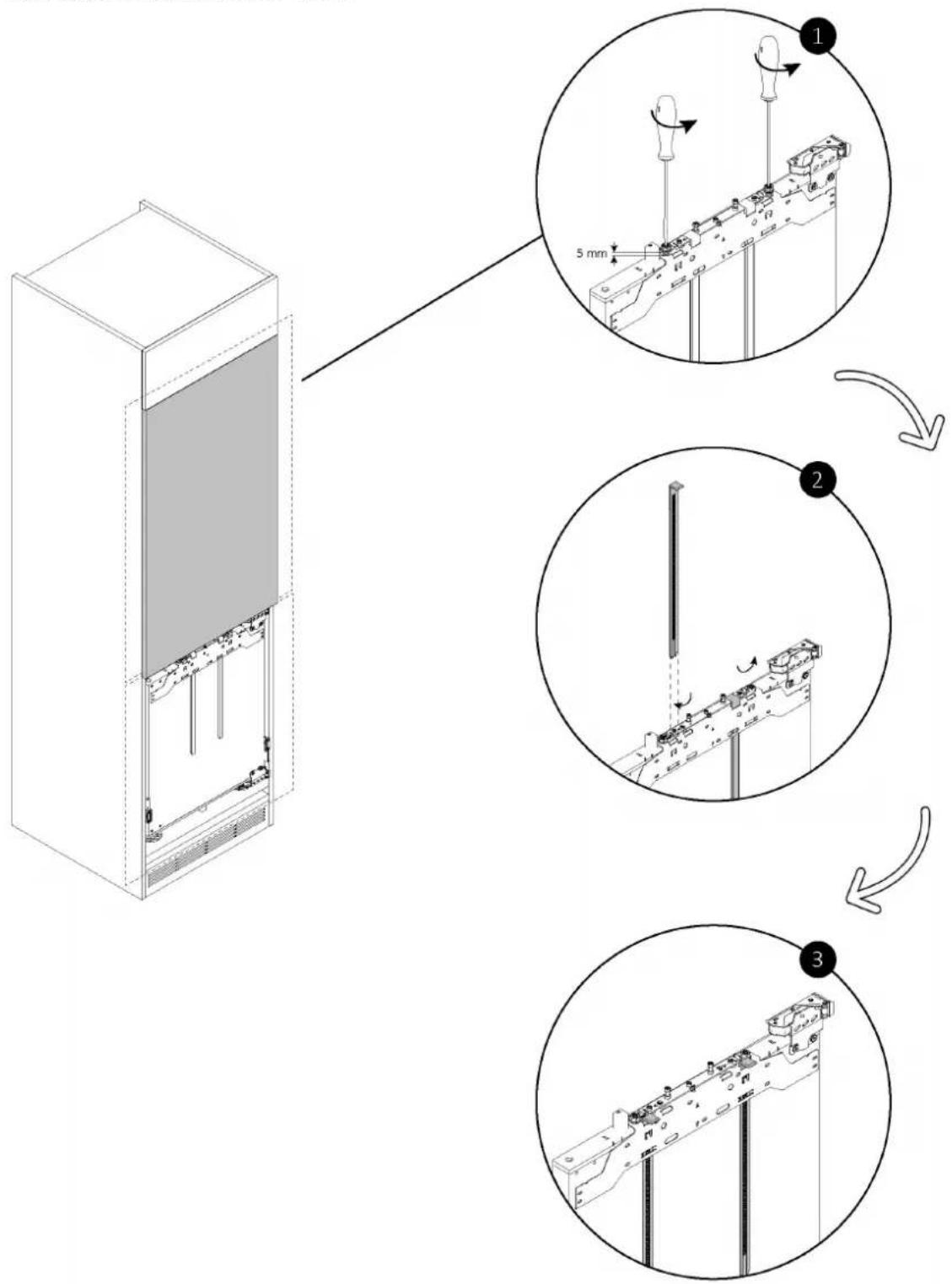

10.15 Giro de los separadores del travesaño

Con un destornillador, afloje los pernos como se muestra en el diagrama.

A continuación, retire los dos separadores del travesaño y vuelva a colocarlos en el orificio más exterior, girándolos 180°.

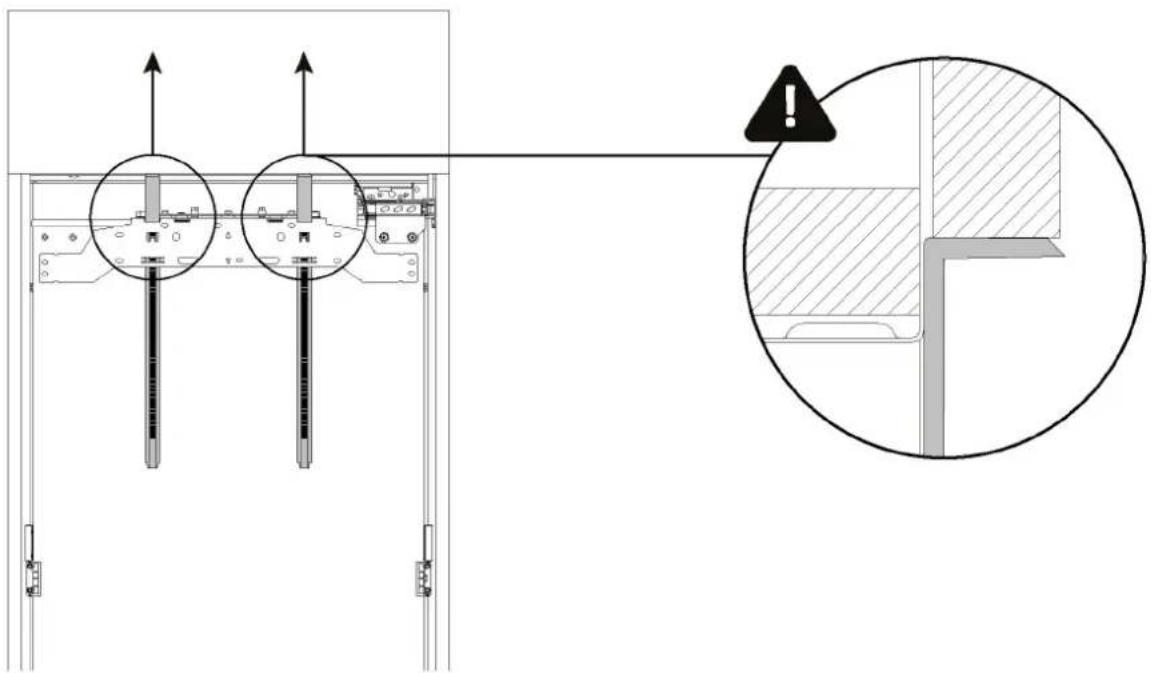

10.16 Ajuste del travesaño

Levante los separadores del travesaño hasta que se adhieran perfectamente a la puerta cerrada del armario superior. Si no hay ninguna puerta de armario superior por encima del frigorífico, eleve los separadores hasta la parte superior del armario.

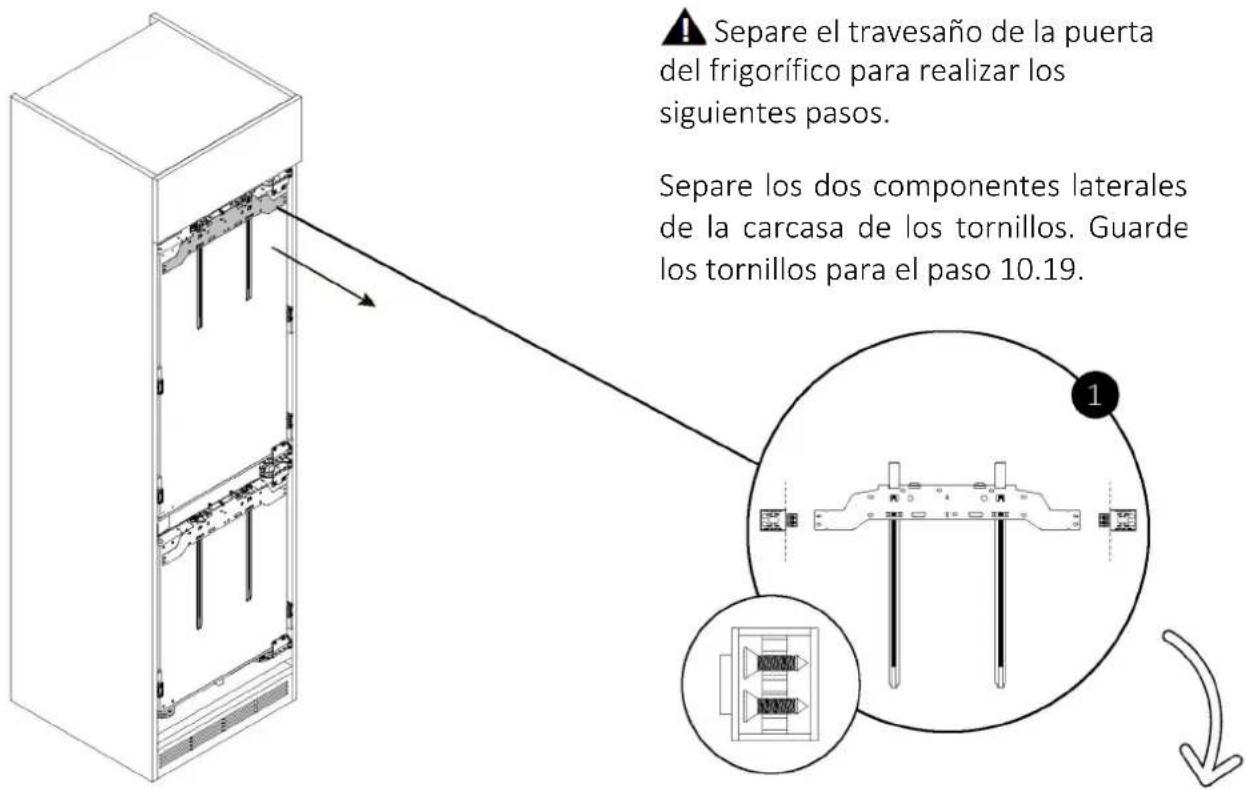

10.17 Desmontaje del travesaño de la puerta del frigorífico

Separe el travesaño de la puerta del frigorífico para realizar los siguientes pasos. Separe los dos componentes laterales de la carcasa de los tornillos. Guarde los tornillos para el paso 10.19.

Instrucciones de instalación del frigorífico

10.17 Desmontaje del travesaño de la puerta del frigorífico

Inserte las dos guías de centrado en los laterales del travesaño, asegurándose de que los orificios queden alineados, como se muestra en el diagrama 2.

A continuación, inserte las dos reglas de centrado, asegurándose de que coinciden con el tamaño de la puerta del armario como se muestra en el diagrama 3.

10.18 Colocación del travesaño en la puerta del armario

Cuando coloque el travesaño en la puerta del armario, asegúrese de que quede a ras con los laterales y la parte superior de la puerta del armario.

10 Instrucciones de instalación del frigorífico

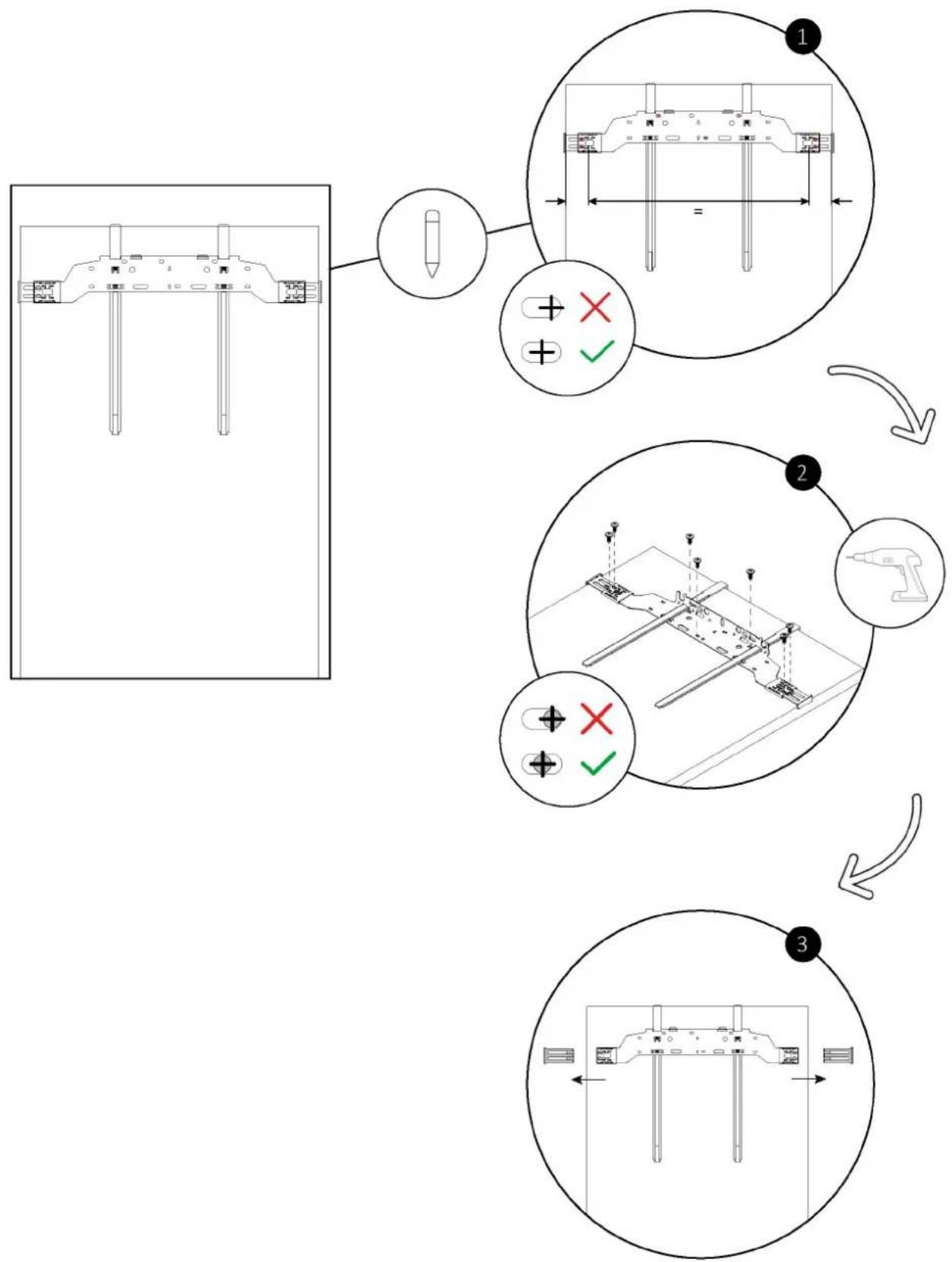

10.19 Fijación del travesaño

Una vez colocado el travesaño en la puerta del armario, marque los puntos de taladrado con un lápiz como se muestra en el diagrama. A continuación, retire las reglas de centrado y apriete los tornillos que se había guardado en el paso 10.17.

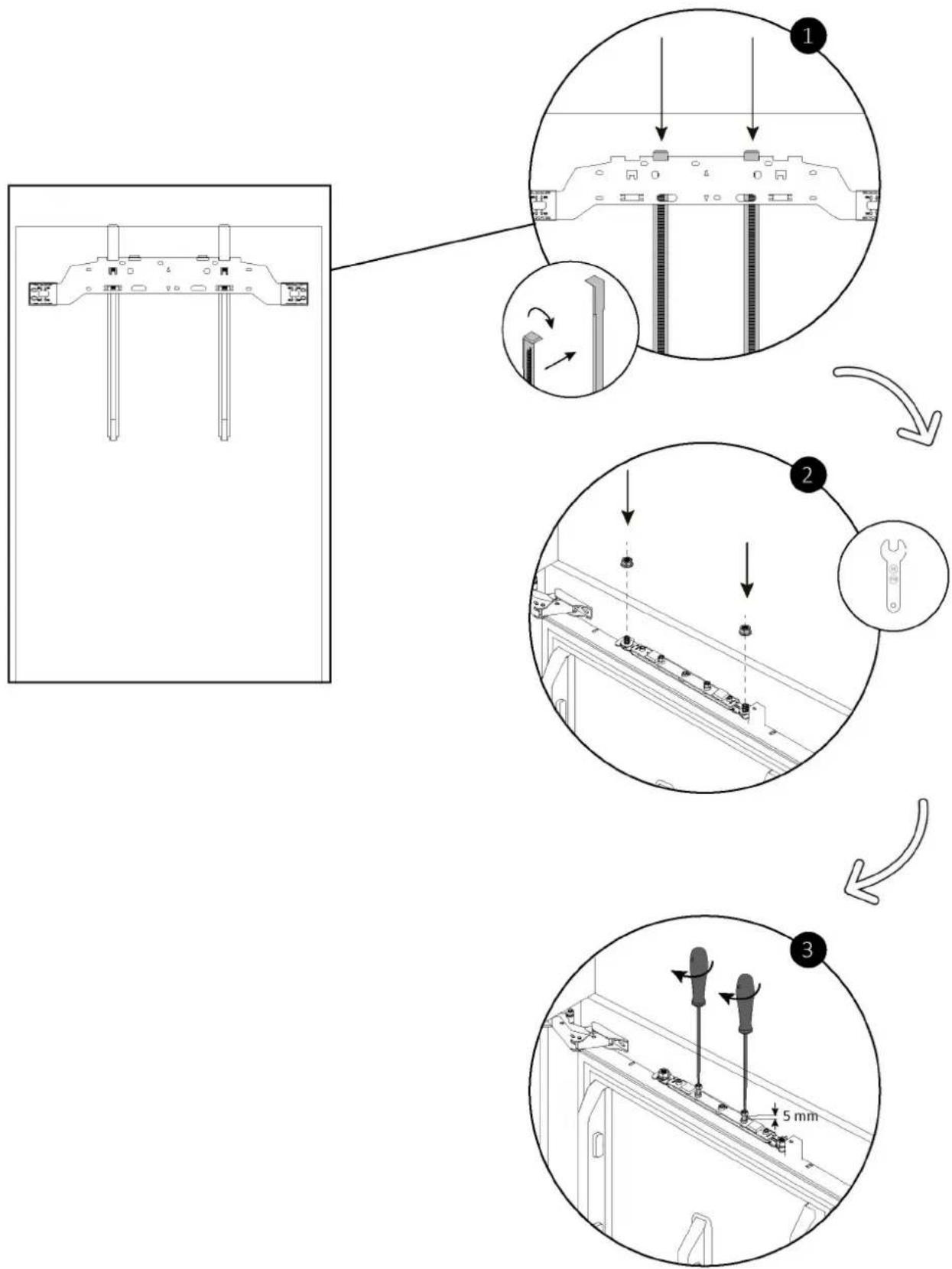

10.20 Colocación de la puerta del armario en la puerta del frigorífico correspondiente

Retire los separadores del travesaño, gírelos 180° e introdúzcalos en los orificios más interiores, como se muestra en el diagrama. A continuación, coloque la puerta del armario sobre la puerta del frigorífico correspondiente y fije los pernos, manteniendo una tolerancia de 5 mm.

10 Instrucciones de instalación del frigorífico

ADVERTENCIA: antes de proceder al siguiente paso, asegúrese de instalar la puerta inferior del armario repitiendo los pasos 10.15 - 10.20.

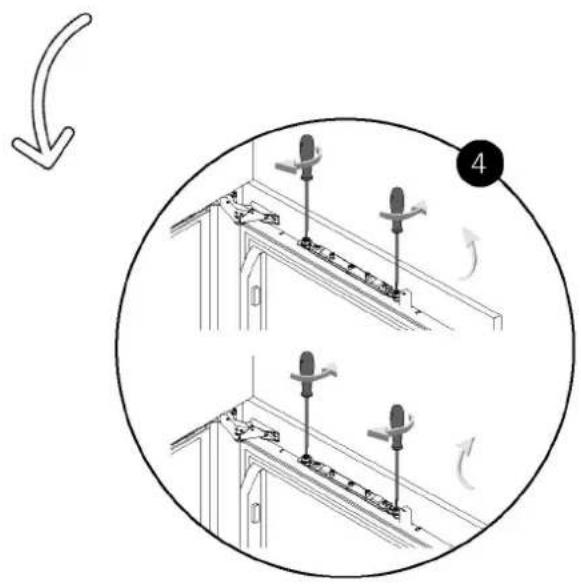

10.21 Ajuste de la puerta del armario

Comience ajustando la puerta superior del armario y repita los pasos 10.21 - 10.22 con la puerta inferior.

Con la ayuda de un destornillador, ajuste la puerta como se muestra en el diagrama.

10.21 Ajuste de la puerta del armario

10.22 Fijación de la puerta del armario

Con la ayuda de un destornillador y una llave, fije los pernos como se muestra en el diagrama.

10 Instrucciones de instalación del frigorífico

10.23 Fijación de los soportes de montaje a la puerta del armario

Con la ayuda de un destornillador, fije los soportes de montaje (previamente instalados en las puertas del frigorífico en el paso 10.3) a las puertas del armario.

A continuación, cierre las tapas como se muestra en el diagrama.

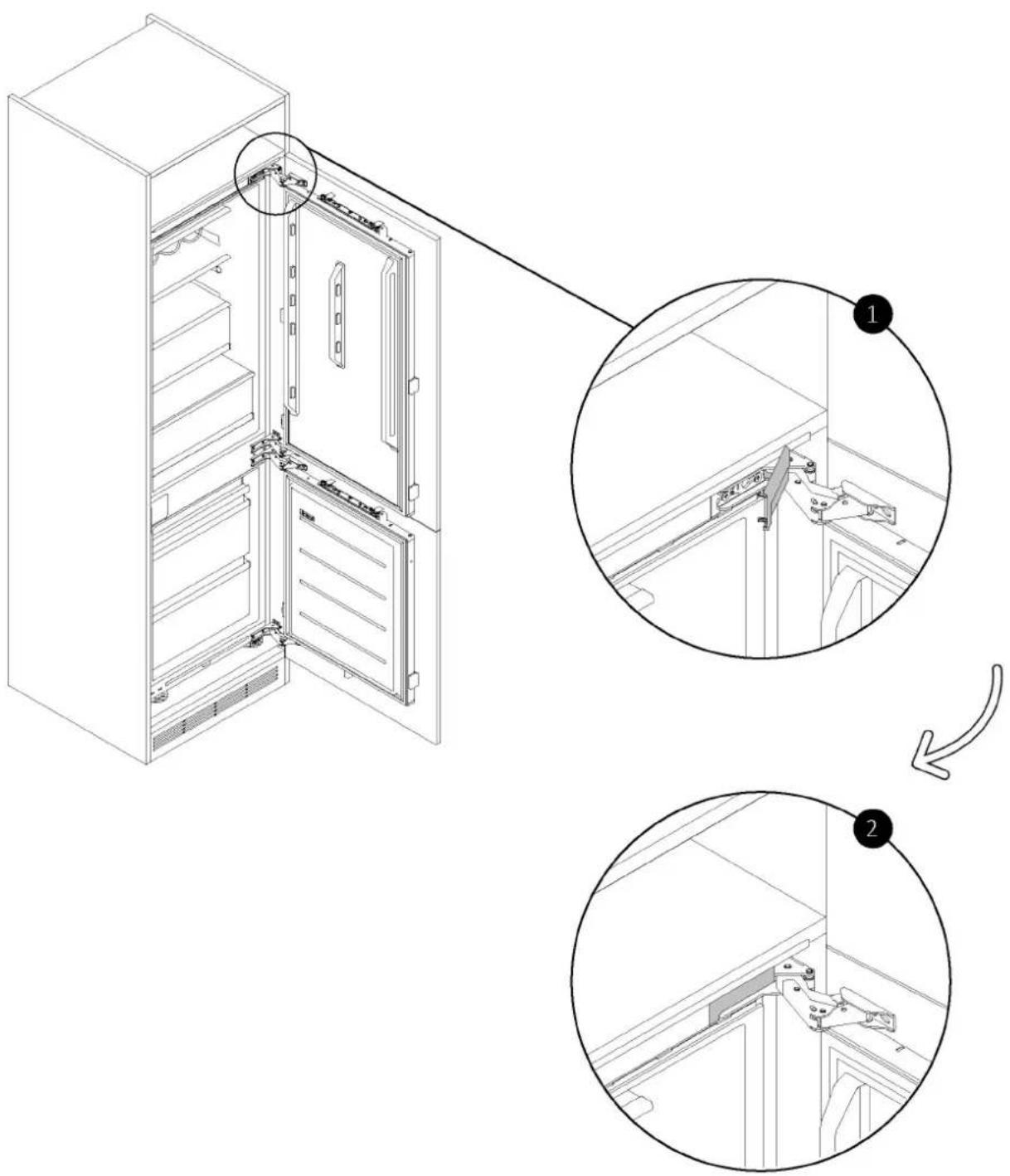

10.24 Colocación de la tapa en la bisagra superior

Coloque la tapa en la bisagra superior como se muestra en el diagrama.

10 Instrucciones de instalación del frigorífico

10.25 Colocación de las tapas en las bisagras centrales

Coloque las tapas en las bisagras centrales como se muestra en el diagrama.

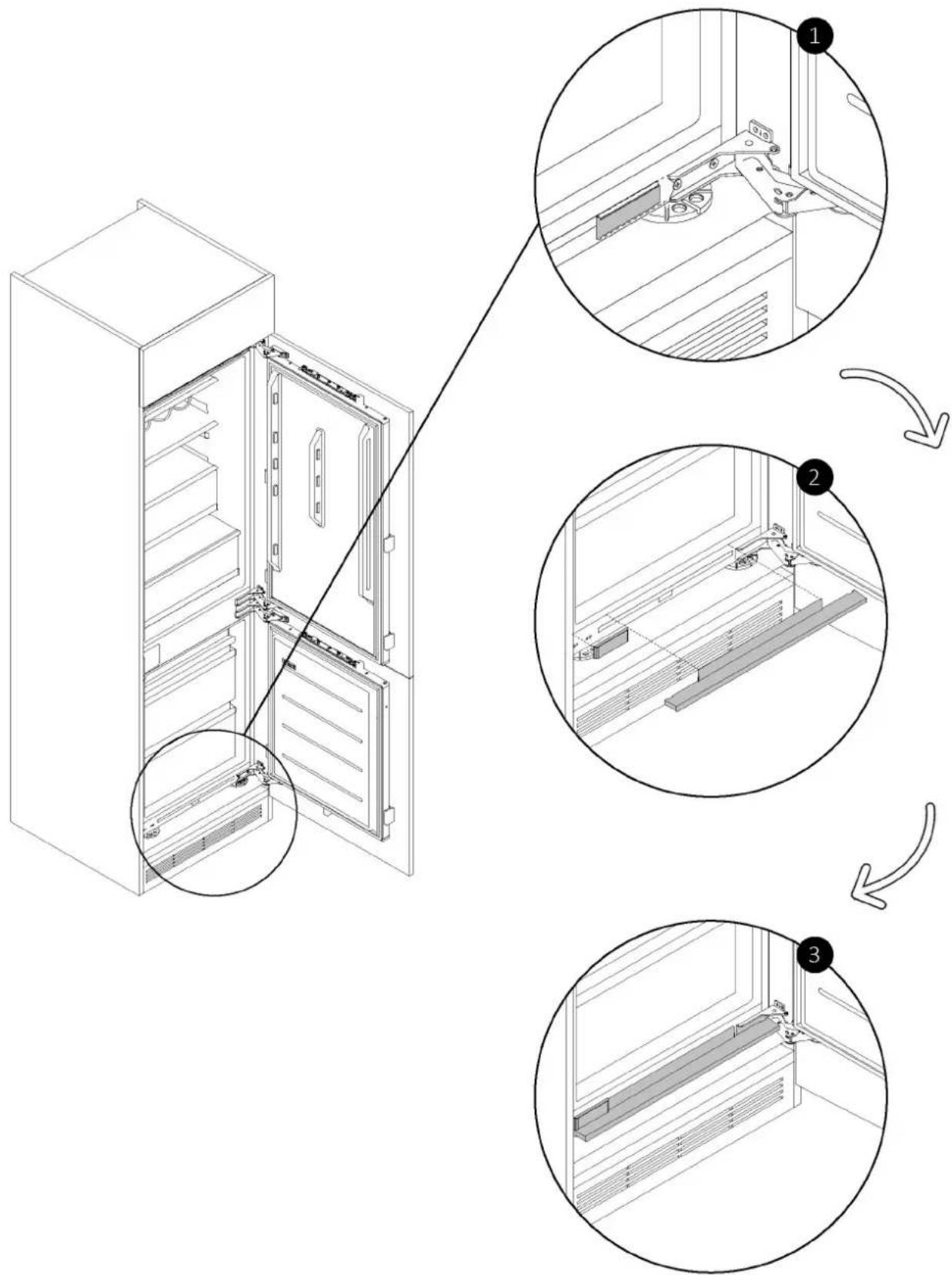

10.26 Colocación de las tapas inferiores

Coloque las tapas inferiores como se muestra en el diagrama.

Instrucciones de instalación del frigorífico

10.27 Colocación de las tapas en las puertas del frigorífico

Coloque las tapas en la parte superior de las puertas del frigorífico como se muestra en el diagrama.

10.28 Colocación de los sellos en el lateral del frigorífico

Corte los sellos a medida y colóquelos en el lateral del frigorífico, en el lado opuesto de las bisagras.

Para realizar la conexión eléctrica del electrodoméstico de forma segura, tenga en cuenta las siguientes advertencias:

• Cualquier reparación, instalación y mantenimiento no realizados correctamente pueden poner en grave peligro al usuario;
• La empresa fabricante no se hace responsable de los daños directos o indirectos causados por intervenciones incorrectas de instalación, mantenimiento o reparación.
• La empresa tampoco responde de los daños causados por la falta o interrupción del sistema de puesta a tierra (por ejemplo, descargas eléctricas);
• Conecte el producto exclusivamente con el cable de alimentación suministrado;
• El producto debe conectarse a un sistema eléctrico instalado profesionalmente;
• En caso de daños causados por una conexión incorrecta, la garantía quedará anulada;
• Para cualquier reparación, póngase en contacto exclusivamente con el Servicio de Atención al Cliente y solicite el uso de piezas de repuesto originales;
• Desconecte el producto de la red eléctrica antes de realizar cualquier intervención o mantenimiento en el mismo.
• Para evitar riesgo de incendio o descarga eléctrica, no dañe el enchufe ni el cable de alimentación;
• No conecte el electrodoméstico a regletas, alargadores o fuentes de alimentación portátiles;
• Cuando coloque el electrodoméstico en el lugar elegido, asegúrese de que el cable de alimentación no esté atascado ni dañado y de que no haya regletas ni fuentes de alimentación portátiles en la parte trasera del electrodoméstico.

Potencia absorbida

Véase la placa de datos del producto.

Disyuntor diferencial (salvavidas)

Se recomienda el uso de un disyuntor de corriente residual (disyuntor de fuga a tierra) con corriente de disparo conforme a las normas vigentes.

ADVERTENCIA: el producto debe conectarse a la alimentación eléctrica mediante un dispositivo de desconexión omnipolar que garantice una separación entre contactos conforme a la categoría de sobretensión III. Dicho dispositivo debe soportar las cargas máximas conectadas y cumplir las normas vigentes.

- Asegúrese de que las especificaciones eléctricas de la placa de datos estén conformes con la alimentación eléctrica;

- El electrodoméstico funciona con corriente eléctrica de 220 - 240 Vca/50 Hz;

• Las fluctuaciones anómalas de tensión pueden provocar que el electrodoméstico no arranque, daños en el control de temperatura o en el compresor, o ruidos anómalos durante el funcionamiento.
  En tal caso, debe instalarse un regulador automático;
• Asegúrese de que el cable principal no quede atrapado debajo del electrodoméstico durante y después del transporte/movimiento, para evitar que el cable principal se corte o dañe. Si el cable de alimentación del electrodoméstico resulta dañado, no continúe con la instalación y póngase en contacto con el servicio técnico;
• Asegúrese de que la fuente de alimentación, el enchufe y los fusibles están conformes con los datos de la placa de datos;
• Asegúrese de que el enchufe tiene toma de tierra y no utilice regletas ni alargadores.

NOTA (solo Reino Unido): el cable de alimentación del electrodoméstico está equipado con un enchufe de 3 clavijas (con toma de tierra) adecuado para una toma de corriente estándar de 3 clavijas (con toma de tierra).

No corte ni retire nunca la tercera clavija (conexión a tierra). Después de instalar el electrodoméstico, el enchufe debe permanecer accesible.

11.2 Otros consejos

El uso de cualquier electrodoméstico requiere el cumplimiento de ciertas normas básicas:

• Se recomienda mantener el enchufe limpio: cualquier residuo de suciedad en el enchufe puede provocar un incendio;
• No tire del cable de alimentación para desconectar el electrodoméstico de la red eléctrica mientras se encuentra en funcionamiento;
• No toque el electrodoméstico con las manos o los pies mojados o húmedos. Se desaconseja el uso de adaptadores, regletas o alargadores;
• En caso de mal funcionamiento y/o disminución del rendimiento, apague el electrodoméstico y no lo manipule/altere.

12 Entrega al usuario

Al final de la instalación:

• Informe al usuario sobre las funciones esenciales.
• Informe al usuario sobre todos los aspectos relevantes para un uso y manipulación seguros.
• Entregue al usuario los accesorios y las instrucciones de uso y montaje para que los guarde con cuidado.

Una vez finalizada la instalación, retire la película protectora, la cinta adhesiva y todos los demás materiales de embalaje.

- Después de encender el frigorífico, espere al menos 2 horas antes de introducir alimentos en el electrodoméstico para garantizar la temperatura correcta en el interior del frigorífico.

ADVERTENCIA: el producto requiere una ventilación adecuada para

su funcionamiento normal.

No obstruya las aberturas de ventilación bajo ningún concepto.

NOTA: el aspecto real del producto depende del modelo elegido.

13 Desmontaje del producto

• Desconecte el producto de la red eléctrica.
• Desatornille los tornillos de fijación.
• Levante ligeramente el producto y extráigalo por completo.
• Este producto no dañará el mueble, que se puede utilizar con un aparato nuevo.

Haier

mín. 50 mín. 200 cm²

Secção lateral

Ajuste a altura desejada dos pés do frigorífico, como indicado no diagrama.

Disjuntor diferencial (salva-vidas)
