Τύπος προϊόντος	Εντοιχιζόμενη εστία αερίου
Μάρκα	Franke
Μοντέλο	FHMA 755 4G DC MB C
Αριθμός καυστήρων	5 (1 Διπλό Στεφάνι, 2 Γρήγοροι, 1 Ημι-γρήγορος, 1 Βοηθητικός)
Συνολικές διαστάσεις (Π x Β)	730 x 510 χλστ.
Διαστάσεις κοπής (Π x Β)	560 x 480 χλστ.
Πάχος πάγκου εργασίας	40 χλστ. (ελάχιστο)
Καθαρό βάρος	11,5 έως 13 κιλά
Τροφοδοσία ρεύματος	220-240 V ~ 50/60 Hz, 0,6 W
Συμβατοί τύποι αερίου	Φυσικό αέριο G20 (20 mbar) και υγραέριο G30/G31 (28-30/37 mbar)
Συνολική εγκατεστημένη ισχύς (αέριο)	10,8 kW (φυσικό αέριο) / 10,5 kW (υγραέριο)
Συνολική ονομαστική παροχή (G20)	1,028 m³/h
Συνολική ονομαστική παροχή (G30/G31)	764 g/h
Καυστήρας Διπλού Στεφανιού	3,3 kW (ονομαστική), 0,91 kW (μειωμένη), μπεκ 218 (G20/G30)
Γρήγορος καυστήρας (x2)	1,15 kW (ονομαστική), 0,85 kW (μειωμένη), μπεκ 218 (G20)
Ημι-γρήγορος καυστήρας	0,97 kW (ονομαστική), 0,65 kW (μειωμένη), μπεκ 127
Βοηθητικός καυστήρας	0,72 kW (ονομαστική), 0,50 kW (μειωμένη), μπεκ 73
Ανάφλεξη	Ενσωματωμένη ηλεκτρική ανάφλεξη (περιστροφικό κουμπί)
Ασφάλεια	Βαλβίδα ασφαλείας θερμοζεύγους (αυτόματη διακοπή αερίου αν σβήσει η φλόγα)
Υλικό επιφάνειας	Ανοξείδωτο ατσάλι
Σχάρες	Σχάρες με λαστιχένια πόδια, αποσπώμενες
Καθαρισμός	Καθαρίζετε μετά από κάθε χρήση με μαλακό πανί και νερό· μη χρησιμοποιείτε ατμοκαθαριστές ούτε λειαντικά
Ανταλλακτικά	Χρησιμοποιείτε αποκλειστικά γνήσια ανταλλακτικά Franke
Επισκευασιμότητα	Κάθε επέμβαση πρέπει να εκτελείται από ειδικευμένο τεχνικό· επικοινωνήστε με το τμήμα εξυπηρέτησης Franke
Εγγύηση	Εγγύηση κατασκευαστή (βλ. όρους)

Συχνές ερωτήσεις - FHMA 755 4G DC MB C FRANKE

Πώς ανάβω έναν καυστήρα;

Πατήστε και γυρίστε το αντίστοιχο κουμπί στη θέση ανάφλεξης και μέγιστης ισχύος. Κρατήστε το κουμπί πατημένο για 3 έως 4 δευτερόλεπτα για να ζεσταθεί το θερμοζεύγος. Στη συνέχεια, αφήστε το κουμπί και ρυθμίστε τη φλόγα γυρίζοντας αριστερόστροφα.

Τι κάνω αν σβήσει κατά λάθος η φλόγα;

Κλείστε αμέσως τον διακόπτη του καυστήρα και μην επιχειρήσετε να τον ανάψετε ξανά για τουλάχιστον 1 λεπτό. Η βαλβίδα ασφαλείας διακόπτει αυτόματα την παροχή αερίου μετά από περίπου 30 δευτερόλεπτα. Μετά από 1 λεπτό, μπορείτε να ανάψετε κανονικά.

Ποιος τύπος αερίου είναι κατάλληλος για αυτήν την εστία;

Η συσκευή είναι ρυθμισμένη από το εργοστάσιο για φυσικό αέριο G20 (20 mbar). Είναι επίσης συμβατή με υγραέριο (G30 βουτάνιο 28-30 mbar ή G31 προπάνιο 37 mbar) μετά από αλλαγή μπεκ και ρύθμιση της ελάχιστης φλόγας.

Πώς μετατρέπω την εστία για άλλο τύπο αερίου;

Απευθυνθείτε σε ειδικευμένο τεχνικό. Θα πρέπει να αντικαταστήσει τα μπεκ με τα κατάλληλα για το νέο αέριο (παρέχονται ή παραγγέλνονται) και να ρυθμίσει τη βίδα ελάχιστης φλόγας. Για υγραέριο, βιδώστε τελείως τη βίδα ρύθμισης ελάχιστου. Το αυτοκόλλητο μετατροπής πρέπει να επικολληθεί στην πινακίδα.

Ποιες είναι οι απαραίτητες διαστάσεις κοπής για την εντοίχιση;

Οι διαστάσεις κοπής είναι 560 χλστ. πλάτος και 480 χλστ. βάθος. Το πάχος του πάγκου εργασίας πρέπει να είναι τουλάχιστον 40 χλστ. Τηρείτε τις αποστάσεις ασφαλείας: 150 χλστ. από πλευρικούς τοίχους, 50 χλστ. από τον πίσω τοίχο και 700 χλστ. πάνω από τα ντουλάπια.

Πώς καθαρίζω τους καυστήρες και τις σχάρες;

Καθαρίστε τις σχάρες, τα καπάκια των καυστήρων και τους διαχυτές φλόγας με ζεστό σαπουνόνερο και στη συνέχεια σκουπίστε καλά. Μην τα πλένετε στο πλυντήριο πιάτων. Βεβαιωθείτε ότι οι περιοχές εξόδου αερίου είναι απόλυτα καθαρές. Σκουπίστε την επιφάνεια με μαλακό πανί και νερό, χωρίς λειαντικά προϊόντα.

Γιατί δεν ανάβει ή δεν παραμένει αναμμένος ο καυστήρας;

Ελέγξτε ότι η παροχή αερίου και ηλεκτρικού ρεύματος είναι ενεργή, ότι η βάνα αερίου είναι ανοιχτή, ότι η φιάλη υγραερίου δεν είναι άδεια, ότι τα ανοίγματα του καυστήρα δεν είναι φραγμένα, ότι τα εξαρτήματα του καυστήρα είναι σωστά τοποθετημένα και ότι το κουμπί κρατήθηκε αρκετή ώρα (3-4 δευτερόλεπτα). Εάν το πρόβλημα επιμένει, επικοινωνήστε με την εξυπηρέτηση.

Ποια είναι η ισχύς των καυστήρων;

Οι καυστήρες έχουν τις ακόλουθες ονομαστικές ισχύες: Διπλό Στεφάνι 3,3 kW, Γρήγορος 1,15 kW (x2), Ημι-γρήγορος 0,97 kW, Βοηθητικός 0,72 kW. Η μειωμένη ισχύς αναφέρεται στο εγχειρίδιο.

Ποιες διάμετροι κατσαρολών συνιστώνται;

Χρησιμοποιήστε κατσαρόλες κατάλληλες για κάθε καυστήρα: Διπλό Στεφάνι: 160-240 χλστ., Γρήγορος: 140-220 χλστ., Ημι-γρήγορος: 140-200 χλστ., Βοηθητικός: 60-140 χλστ. Αποφύγετε η φλόγα να ξεπερνά τον πάτο της κατσαρόλας.

Τι κάνω σε περίπτωση βλάβης ή τεχνικού προβλήματος;

Πριν καλέσετε την εξυπηρέτηση, συμβουλευτείτε τον οδηγό αντιμετώπισης προβλημάτων στο εγχειρίδιο. Εάν το πρόβλημα επιμένει, επικοινωνήστε με την εξυπηρέτηση πελατών Franke, παρέχοντας τον τύπο βλάβης, το μοντέλο (Art./Cod.) και τον αριθμό σειράς (N.S.) που βρίσκονται στην πινακίδα.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ FHMA 755 4G DC MB C FRANKE

ΠΛΗΡΟΦΟΡΙΕΣ ΑΣΦΑΛΕΙΑΣ

Σε αυτό το εγχειρίδιο και στη συσκευή σας παρέχουμε πολύ σημαντικά μηνύματα ασφαλείας. Να διαβάζετε πάντα και να τηρείτε τα μηνύματα ασφαλείας. Η Franke διατηρεί το δικαίωμα να πραγματοποιεί τροποποιήσεις στο προϊόν χωρίς προηγούμενη ειδοποίηση. Όλες οι πληροφορίες είναι σωστές τη στιγμή της έκδοσης.

Παιδιά και άνω, καθώς και άτομα με περιορισμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες, ή με περιορισμένη εμπειρία ή γνώσεις, δεν επιτρέπεται να χρησιμοποιούν ή να καθαρίζουν τη συσκευή, εκτός αν επιβλέπονται και καθοδηγούνται από άτομο υπεύθυνο για την ασφάλειά τους. Παιδιά κάτω των 8 ετών δεν επιτρέπεται να χρησιμοποιούν ή να καθαρίζουν τη συσκευή ακόμα κι αν επιβλέπονται. Τα παιδιά θα πρέπει να επιβλέπονται, ώστε να διασφαλίζεται ότι δεν παίζουν με τη συσκευή.

! Κίνδυνος Τραυματισμού!

Αυτή η συσκευή δεν είναι παιχνίδι. Κρατήστε τα παιδιά και τα κατοικίδια ζώα μακριά από τη συσκευή και τα υλικά συσκευασίας. Πλαστικά μέρη, π.χ. πλαστικό ή μεμβράνη και πολυστυρένιο, μπορεί να είναι επικίνδυνα, αν δεν τα χειριστείτε με τον κατάλληλο τρόπο. Μην αφήνετε παιδιά κοντά στη συσκευή χωρίς επιτήρηση. Μην αφήνετε παιδιά να παίζουν με τη συσκευή.

! Κίνδυνος εγκαύματος!

Η συσκευή θερμαίνεται κατά τη χρήση της. Θα πρέπει να προσέχετε και να αποφεύγετε να αγγίζετε την εστία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τα προστατευτικά μέρη μπορεί να ζεσταθούν πολύ κατά τη χρήση. Κρατήστε τα μακριά από τα μικρά παιδιά.

Βεβαιωθείτε ότι υπάρχει συμβατότητα μεταξύ του τύπου και της παροχής του αερίου με τις προδιαγραφές της συσκευής. Η εστία αναπτύχθηκε

αποκλειστικά και μόνο για επαγγελματική και μόνο για οικιακή χρήση.

Ο τύπος αερίου για τον οποίο έχει σχεδιαστεί η συσκευή καθορίζεται στην πινακίδα στοιχείων στην κάτω πλευρά του προϊόντος. Πριν την εγκατάσταση βεβαιωθείτε ότι οι τοπικές συνθήκες διανομής (είδος του αερίου και πίεση του αερίου) και η προμήθεια της συσκευής είναι συμβατές. Αυτή η συσκευή δεν συνδέεται με εξαερισμό προϊόντων καύσης. Θα εγκατασταθεί σύμφωνα με τους τρέχοντες κανονισμούς εγκατάστασης. Θα δοθεί ιδιαίτερη προσοχή στις σχετικές απαιτήσεις για τον εξαερισμό. Οι συνθήκες προσαρμογής για αυτήν τη συσκευή αναγράφονται στην ετικέτα (ή στην πινακίδα στοιχείων). Δώστε ιδιαίτερη προσοχή στους κανονισμούς που εφαρμόζονται σχετικά με τον εξαερισμό. Μετά τη χρήση, απενεργοποιήστε την εστία χρησιμοποιώντας τα πλήκτρα ελέγχου. Αν η συσκευή διαθέτει καπάκι, βεβαιωθείτε ότι οι εστίες έχουν κρυώσει αρκετά πριν το κλείσετε.

Κίνδυνος ηλεκτροπληξίας εξαιτίας της διείσδυσης υγρού!

Η συσκευή περιλαμβάνει ηλεκτρικά εξαρτήματα.

Βεβαιωθείτε ότι δεν εισέρχεται υγρό στο εσωτερικό της συσκευής. Μην χρησιμοποιείτε ατμό ή νερό υπό πίεση για να καθαρίσετε τη συσκευή. Αν οι φλόγες του καυστήρα σβήσουν κατά λάθος, απενεργοποιήστε το χειριστήριο του καυστήρα και προσπαθήστε να επαναφέρετε τον καυστήρα για τουλάχιστον 1 λεπτό. Η συσκευή δεν πρέπει να λειτουργεί για περισσότερα από 15 δευτερόλεπτα. Αν μετά από 15 δευτ. ο καυστήρας δεν έχει ανάψει, διακόψτε τη λειτουργία της συσκευής και ανοίξτε την πόρτα του θαλάμου ή/και περιμένετε τουλάχιστον 1 λεπτό πριν προσπαθήσετε ξανά να ανάψετε τον καυστήρα. Βεβαιωθείτε ότι η συσκευή έχει εγκατασταθεί με τρόπο ώστε να επιτρέπει την αποσύνδεση από την παροχή ρεύματος, με απόσταση ανοίγματος επαφής (3 mm) που εξασφαλίζει πλήρη αποσύνδεση σε συνθήκες υπέρτασης κατηγορίας III.

Βεβαιωθείτε ότι η συσκευή είναι συνδεδεμένη σε σύστημα γείωσης που συμμορφώνεται με τους ισχύοντες κανονισμούς.

ΠΡΟΣΟΧΗ: Η χρήση της

συσκευής αερίου για μαγείρεμα παράγει θερμότητα, υγρασία και προϊόντα καύσης στο χώρο όπου εγκαθίσταται.

Βεβαιωθείτε ότι η κουζίνα εξαερίζεται καλά, ειδικά κατά τη χρήση της συσκευής: Διατηρείτε τα ανοίγματα φυσικού εξαερισμού ανοιχτά ή εγκαταστήστε μια συσκευή μηχανικού εξαερισμού (μηχανικός απορροφητήρας). Μην χρησιμοποιείτε τη συσκευή με εσωτερικό χρονοδιακόπτη ή εξωτερικό σύστημα τηλεχειρισμού.

ΠΡΟΣΟΧΗ: Η διαδικασία

μαγειρέματος πρέπει να επιτηρείται. Μια βραχυπρόθεσμη διαδικασία μαγειρέματος πρέπει να επιτηρείται αδιάλειπτα.

Μην χρησιμοποιείτε ατμοκαθαριστή ή συσκευές υψηλής πίεσης.

Σημείωση: Μην χρησιμοποιείτε σφουγγαράκια για τρίψιμο, απορρυπαντικά, υδροχλωρικό οξύ ή άλλα προϊόντα

που θα μπορούσαν να γρατσουνίσουν ή να σημαδέψουν την επιφάνεια.

Σημείωση: Μην χρησιμοποιείτε αιχμηρά αντικείμενα, καθώς θα μπορούσαν να προκαλέσουν ζημία στη σφράγιση ανάμεσα στο γείσο και τον πάγκο της κουζίνας. Βεβαιωθείτε ότι οι ζώνες εξόδου αερίου είναι εντελώς καθαρές. Οι οδηγίες που περιέχονται στο παρόν εγχειρίδιο ισχύουν μόνο αν επάνω στη συσκευή υπάρχουν τα αρχικά της χώρας. Αν τα αρχικά δεν υπάρχουν επάνω στη συσκευή, πρέπει να ανατρέξετε στις τεχνικές οδηγίες που θα περιέχουν τις απαραίτητες συμβουλές σχετικά με την τροποποίηση της συσκευής για τις συνθήκες χρήσης στη χώρα.

Κίνδυνος πυρκαγιάς!

Μην αφήνετε αντικείμενα στις επιφάνειες μαγειρέματος.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Ανεπίβλεπτο ή αυτόματο μαγείρεμα σε εστίες με λίπη ή λάδι μπορεί να γίνει επικίνδυνο και να προκαλέσει πυρκαγιά. Το καυτό λάδι αναφλέγεται εύκολα.

ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ

FHSM 604 4G

FHMA/FHSM 604 3G DC FHMA 755 4G DCL FHSM/FHMA 4G 755 DC FHMA/FHSM 905 4G DCL

Θεη Ετία Θρομασική		Ioχύς G20	Ακροφύσα Εγχυασης G20 20 mbar	Ονομασική Μιχύς G30	Ονομασική Μιχύς G31	Ακροφύσα Εγχυασης G30 / G31 28-30/37 mbar	Ονομασική Μιχύς (kW)	Μειμενη Εγχυαση (kW)
4 DC 0,315 1,35				240 240 0,91 3,3 *218 *218 *0,85 *3				2,10
3	R	0,286	1,15	218	218	0,85	3	1,30
2	SR	0,166	0,97	127	127	0,65	1,75	0,70
1	AUX	0,095	0,72	73	73	0,50	1	0,65
Πεοη (mbar)	ελάχ.	17		20	25
	ονομ	20		28-30	37
	μέγ.	25		35	45
ΤύΝΟς αερίου		G20 φυσικό σερίο			LPG G30 Bourtavio G31 Προπάνο		κατηγ. 2H3+

*ΟΛΑ ΤΑ ΜΟΝΤΕΛΑ FHMA

ΔIAMOPΦΩEH TQN MONTEΛΩN
Movéλo	αp.	αp.	αp.	αp.	αp.	Πηγι	Συνολικι	Συνολικι	Δαπαρμενος	Συνολικι	Συνολικι
	AUX	SR	R	DC	καωτήρων	θερμότη-τας	ονομαστήκη	ονομαστήκη	αερας	εγκατεθημένη	εγκατεθημένη
							ιχύς G20(m3/h)	ιχύςG30/G31(g/h)	γα Μγκαστήκη	ονομαστήκη	ιχύς αερίου(LPW)(kW)
FHSM 6044G	1	2	1		4	AEPIO	0,713	545	15	7,5	7,5
FHSM 6043G DC	1	2		1	4	AEPIO	0,742	567	15,6	7,8	7,8
FHSM 7554G DC	1	2	1	1	5	AEPIO	1,028	785	21,6	10,8	10,8
FHSM 9054G DCL	1	2	1	1	5	AEPIO	1,028	785	21,6	10,8	10,8
FHMA 6043G DC	1	2		1	4	AEPIO	0,742	545	15,6	7,8	7,5
FHMA 7554G DC	1	2	1	1	5	AEPIO	1,028	764	21,6	10,8	10,5
FHMA 7554G DCL	1	2	1	1	5	AEPIO	1,028	764	21,6	10,8	10,5
FHMA9054G DCL	1	2	1	1	5	AEPIO	1,028	764	21,6	10,8	10,5

DC = Διπλής καύσης SR = Ημιαυτόματο R = Αυτόματο AUX = Βοηθητικό C = Χυτοσίδηρος E = Εμαγιέ Ράδιο: 220-240V; Συχνότητα: 50-60Hz; Ισχύς/Ρεύμα: 0,6 Watt

ΕΓΚΑΤΑΣΤΑΣΗ

Η εγκατάσταση και η ηλεκτρική σύνδεση/σύνδεση αερίου πρέπει να πραγματοποιούνται μόνο από εξειδικευμένο και αδειοδοτημένο προσωπικό. Ο κατασκευαστής δεν φέρει ευθύνη για τραυματισμούς προσώπων ή υλικές ζημιές που προκύπτουν από τη μη τήρηση αυτών των διατάξεων. Η σύνδεση με την παροχή αερίου πρέπει να συμμορφώνεται με τους κανονισμούς που ισχύουν στη χώρα κατά την εγκατάσταση. Βεβαιωθείτε ότι η συσκευή συνδέεται στην κεντρική παροχή. Βεβαιωθείτε ότι χρησιμοποιούνται σωλήνες, φλάντζες και καλώδια προέκτασης για τη σύνδεση της συσκευής.

Τοποθέτηση σε τοίχο

Το προϊόν προορίζεται για εστία αερίου κατηγορίας 3 και τύπου Y για τα ηλεκτρικά.

Η σόμπα αερίου δεν πρέπει να έρχεται σε επαφή με επιφάνειες οποιουδήποτε τύπου κάτω από την εστία.

Για εντοιχισμένες μονάδες, τα εξαρτήματα (πλαστικά υλικά και υλικά πρόσοψης) πρέπει να συναρμολογούνται με ανθεκτικά στη θερμότητα υλικά (π.χ. 100°C). Ακατάλληλα υλικά και ακατάλληλες κόλλες μπορεί να οδηγήσουν σε παραμόρφωση και αποκόλληση.

Ο αερισμός των χώρων πρέπει να γίνεται σε συμμόρφωση με τους τοπικούς κανονισμούς.

Το ντουλάπι ή η κουζίνα πρέπει να έχει αρκετό χώρο για την ηλεκτρική σύνδεση της συσκευής.

Σημαντικό: Ορισμένες συσκευές είναι τύπου (Y) αναφορικά με το βαθμό προστασίας έναντι κινδύνων πυρκαγιάς. Η ελάχιστη απόσταση του άκρου της συσκευής είναι 150 mm από τον πλευρικό τοίχο, 50 mm από τον πίσω τοίχο και 700 mm από τα ντουλάπια πάνω από αυτό. Η συσκευή συνιστάται να εντοιχίζεται σε πάγκους κουζίνας πάχους 40 mm. Σε περίπτωση που οι διαστάσεις διαφέρουν, οι απαραίτητες τροποποιήσεις θα πρέπει να πραγματοποιηθούν από τον τεχνικό.

Σημείωση: Εάν τοποθετηθεί απορροφητήρας πάνω από την εστία, για την απόσταση που πρέπει να τηρηθεί, ανατρέξτε στις οδηγίες συναρμολόγησης του απορροφητήρα.

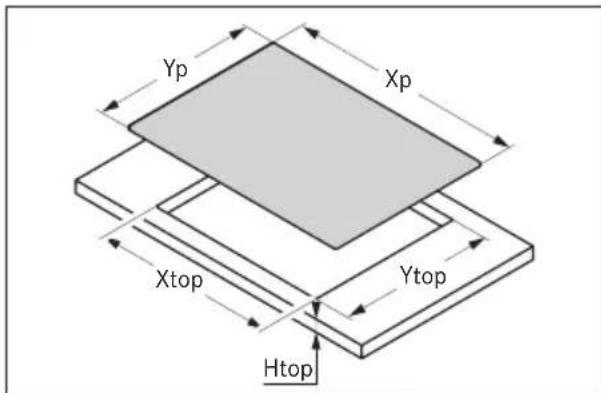

Διαδικασία εγκατάστασης

Η ουράνια ουτοπία δημιουργείται από τα προηγούμενα άγκιστρα και ασφάλειες.

Μετά την ολοκλήρωση της εργασίας, βεβαιωθείτε ότι δεν υπάρχει ελεύθερο πρόσωπο στα στοιχειώδη μέρη ή πρόσωπα και νιώθω. Προετοιμάστε το άνοιγμα στον πάγκο της κουζίνας σύμφωνα με τις διατάξεις που υποδεικνύονται. Βάστε συμμορφωθείτε με τις διατάξεις που υποδεικνύονται.

Movτελo Xp Yp X
			top	Y top	H top
FHSM 604 3G DC	590	510	560	480	40
FHSM 604 4G	mm	mm	mm	mm	mm
FHMA 604 3G DC
FHSM 755 4G DC	730	510	560	480	40
FHMA 755 4G DC/DCL	mm	mm	mm	mm	mm
FHSM 905 4G DCL	880	510	840	480	40
FHMA 905 4G DCL	mm	mm	mm	mm	mm

Επισκευάστε την οθαγωντική Ασπίδα γύρω από ανοίγματα και τοποθετήστε την εστία. Σταθεροποιήστε την ιουκεύν με τις βίδες και τα όγκισρα. Αφαιρέστε τυχόν περισσεία οθαγωντικής λωρίδας

Σύνδεση με την παροχή αερίου

▹ Σύμφωνα με την προκήρυξη αερίου, συμμορφωθείτε με τους ισχύοντες κανονισμούς, μόνο αφού έχετε βεβαιωθεί ότι είναι υποχρεωμένη να χρησιμοποιείται για το συγκεκριμένο τύπο αερίου. Διαφορετικά, κάντε τις ενέργειες που περιγράφονται στην παράγραφο «Αντικατάσταση πίνακα». Για υγραέριο, χρησιμοποιήστε ρυθμιστική μέθοδο σύμφωνα με τους ισχύοντες κανονισμούς.

Η ουδοάν με την προκή αερίου μπορεί να γίνει με δύο τρόπους:

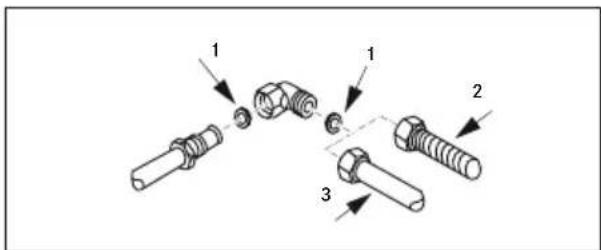

Α. Συνδέστε την εστία αερίου χρησιμοποιώντας άκαμπτο χαλύβδινο σωλήνα διαμέτρου 12 mm (3). Για να ασφαλίσετε κάθε σύνδεση, χρησιμοποιήστε το ελαστικό παρέμβυσμα που παρέχεται ως εξάρτημα (1). Β. Συνδέστε την εστία χρησιμοποιώντας άκαμπτο χαλύβδινο σωλήνα με σύνδεση (2). Επίσης σε αυτή την περίπτωση, για να ασφαλίσετε κάθε σύνδεση, χρησιμοποιήστε το παρέμβυσμα που παρέχεται ως εξάρτημα (1). Το μήκος του εύκαμπτου σωλήνα είναι 2 μέτρα.

Ενδεικτικά: Εάν προϊόντος ή ένας εύκαμπτος σωλήνας από ανοξείδωτο χάλυβα πρέπει να τοποθετηθεί με τέτοιο τρόπο ώστε να μην υπάρχει κανένα κίνδυνο προς τα έντερα. Πρέπει να διέρχεται από μια περιοχή όπου δεν υπάρχουν εμπόδια και όπου είναι δυνατό να εξέλθει σε όλο του το μήκος.

Με την ουράνια δύναμη, αέριου αύρα τους καθρέφτες και γυρίους τους χοιροτρόφους στην εξαίσια και την μειονότητα θολή για να ελέγξει την διαφορετικότητα της άλλης πραγματικότητας. Την συνδυασμένη, χρησιμοποιώντας αόριστα για να ελέγξει για διαφορά.

Για το Ηνωμένο Βασίλειο, τη Βόρεια Ιρλανδία και τη Δημοκρατία της Ιρλανδίας.

Ηλεκτρική σύνδεση

Η εστία λειτουργεί με τριφασικό ρεύμα 3 φάσεων και ουδέτερο αγωγό.

Επιβεβαιώστε τα ακόλουθα:

Όταν τα χαρακτηριστικά της ηλεκτρικής εγκατάστασης του σπιτιού (τάση, συχνότητα και ρεύμα) είναι συμβατά με εκείνα της εστίας FRANKE που διαθέτετε. Το βύσμα και η πρίζα είναι εύκολα προσβάσιμα και τοποθετούνται έτσι ώστε κανένα επικίνδυνο μέρος τους να μην είναι προσβάσιμο όταν εισάγετε ή αφαιρείτε την πρίζα. Χρησιμοποιείται καλώδιο τύπου 3x0,75 mm² H05RR-F για εστίες μόνο με ρεύμα κατά την αντικατάσταση του καλωδίου παροχής ρεύματος. - Δεν έχουν τοποθετηθεί στην ίδια διάταξη δύο συσκευών. - Τηρούνται οι πολικότητες των ελεύθερων ακροδεκτών (Μπλε = Ουδέτερος = (1) / Κίτρινο και Πράσινο = Γείωση = (2) / Καφέ = Φάση = (3)).

Προσαρμογή στους διαφορετικούς τύπους αερίου

Προειδοποίηση: Αυτή η εργαία πρέπει να εκτελείται από εξειδικευμένο τεχνικό

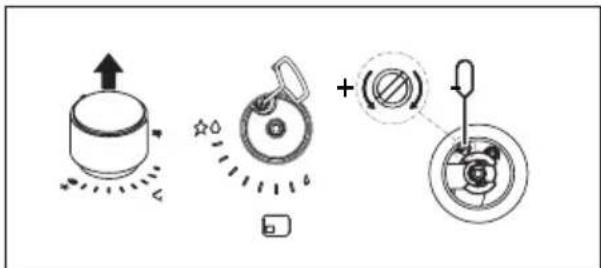

Προσαρμογή ελάχιστης λογας

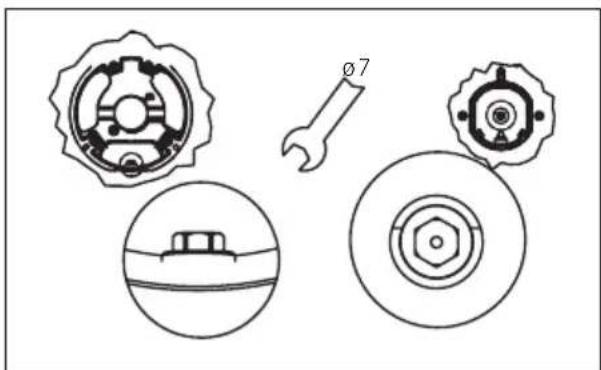

Αφαιρέστε το χεροτόχο τούτο της ενακατοβι αναδεοα στην ταουκα και το καλικιπρεχπι να φτάσει στη βιορα πουμιονς. Προσαρμόστε την ελάχιστη λογα ορίζοντας τη βίδα προσαρμογής εσωτερικά για υψηλή της λογας και αριστεροπόρορα για αύξηση. Το καταβίδι προσαρμογής παρέχεται ε τα αξεσουάρ.

Αντικατάσταση ακροφυσίων έξυσης

Τα μπεκ δεν παρέχονται, πρέπει να ζητηθούν από την υπηρεσία εξυπηρέτησης πλατών.

Σημαντικό: όλες οι συσκευές είναι εργοστασιακά κατασκευασμένες για φυσικό αέριο (G20). Αν πρόκειται να χρησιμοποιηθεί διαφορετικός τύπος αερίου, αντικαταστήστε τα ακροφύσια έξυσης με τον εξής τρόπο:

-Αφαιρέστε τις σχάρες, τα καπάκια και τους διακόπτες φλόγας. -Ξεβιδώστε τα ακροφύσια έξυσης και αντικαταστήστε τα με τα παρεχόμενα και κατάλληλα για τον τύπο αερίου, διασφαλίζοντας ότι τα σημάδια αντιστοιχούν με εκείνα του πίνακα. -Επανατοποθετήστε τους διακόπτες φλόγας, τα καπάκια και τις σχάρες. Οι εστίες αυτές δεν απαιτούν προσαρμογή.

Προσαρμογή στην εστία

Για να έχετε πρόσβαση στα τμήματα που ρυθμίζουν τα λειτουργικά μέρη, ακολουθήστε την εξής διαδικασία:

• Αφαιρέστε τις σχάρες, τα καπάκια και τους διακόπτες φλόγας. -Αφαιρέστε τους επολογείς, τραβώντας τους από τους πείρους τους. -Αφαιρέστε τις βίδες που στερεώνουν τις εστίες στη συσκευή. -Ανασηκώστε την εστία.

Σημαντικό: Κατά τη μετατροπή της συσκευής για λειτουργία με διαφορετικό τύπο αερίου, τοποθέτησε το αντίστοιχο αυτοκόλλητο (παρέχεται ως αξεσουάρ) στον ειδικό χώρο στην πινακίδα του. Για λειτουργία με υγραέριο (G30 ή G31), η βίδα προσαρμογής για ελάχιστη φλόγα πρέπει να βιδώνεται πλήρως μέχρι κάτω. Οι παρούσες συσκευές παρέχονται στην κατηγορία Β 2Η3+.

ΠΡΟΟΠΙΖΟΜΕΝΗ ΧΡΗΣΗ

ΠΡΟΣΟΧΗ: Αυτή η συσκευή προορίζεται αποκλειστικά για ψήσιμο. Δεν πρέπει να χρησιμοποιείται για άλλους σκοπούς, όπως για θέρμανση χώρων.

Μην τραβάτε τη συσκευή ή το καλώδιο τροφοδοσίας ρεύματος για να τη βγάλετε από την πρίζα. Κλείστε την τροφοδοσία αερίου όταν η εστία δεν χρησιμοποιείται.

Καλύτερα να καίει!

Μην ανάβετε τη συσκευή κοντά σε εύφλεκτα υλικά. Μην ανάβετε τη συσκευή χωρίς προστασία.

Ανάμματος εστιών

Η εστία ανάβει με τη βοήθεια των επιλογέων ελέγχου. Για να ανάψετε τις εστίες, ακολουθήστε τις παρακάτω οδηγίες:

• Πιέστε και στρέψτε τον επιλογέα στον επιθυμητό βαθμό ανάματος και ελευθερώστε τον.
• Διατηρήστε τον επιλογέα πιεσμένο για 3-4 δευτερόλεπτα ώστε να επιτρέψετε στις οπές να προωθήσουν το αέριο που απελευθερώνεται από την εστία και στο θερμοστοιχείο να ανάψει.
• Έπειτα, απελευθερώστε τον επιλογέα και, στρίβοντάς τον αριστερόστροφα, προσαρμόστε τη φλόγα ανάλογα με τις απαιτήσεις. Αν η φλόγα δεν παραμείνει αναμμένη, επαναλάβετε τη διαδικασία από το βήμα 1.

Εικονίδιο επιλογέα

Λειτουργία

Απενεργοποίηση

Ελάχιστη ροή αερίου

Ανάμα και εύκολη ρύθμιση

Συμπυκνωμένος

Η εστία αποτελείται από εξαρτήματα κατάλληλα για καθημερινή χρήση: συνηθισμένη χρήση όπως γρατσουνιές ή ελαφριά τριβή από καθαριστικά και άλλα σκεύη είναι φυσιολογικά. Η έντονη χρήση προκαλεί ακυρωτικά χαρακτηριστικά σημάδια χρήσης. Σε αυτές τις περιπτώσεις, η συσκευή συνεχίζει να λειτουργεί άψογα και δεν δικαιολογούνται παράπονα. Η ασφάλεια είναι πάντα εξασφαλισμένη.

Μην χρησιμοποιείτε τη συσκευή ως επιφάνεια στήριξης.

Πριν αφαιρέσετε την καταστροφή της συσκευής.

Σε περίπτωση υπερθέρμανσης, απενεργοποιήστε τη συσκευή και αφήστε την να κρυώσει πλήρως. Μην τοποθετείτε τη συσκευή σε άμεση ηλιακή ακτινοβολία. Σκεπάστε περιπτώσεις μηχανών με τη θερμοκρασία χρησιμοποιώντας κρύο νερό. Μην ανεβαίνετε επάνω στη συσκευή. Η συσκευή κατασκευάζεται σύμφωνα με το σχετικό πρότυπο ασφαλείας και με τις απαιτήσεις ασφαλείας της οικίας για το φυσικό αέριο.

Αυτόματη βαλβίδα ασφαλείας

Οι παρούσες σελίδες περιγράφουν τη διάταξη ασφαλείας που διακόπτει αυτόματα τη ροή αερίου, αν η φλόγα σβήσει κατά λάθος, λόγω ρεύματος αέρα, διαρροής σωλήνα ή προσωρινής διακοπής της παροχής αερίου. Η συσκευή αυτή ενεργοποιείται περίπου 30 δευτερόλεπτα αφού σβήσει η φλόγα.

Χρήση εστίας

Για χαμηλότερη κατανάλωση αέριου και καλύτερη αποδοτικότητα, χρησιμοποιήστε τη σωστή διάμετρο για κάθε εστία, βεβαιώνοντας ότι η φλόγα δεν ξεπερνά την επιφάνεια του σκεύους (συμμορφώνεται με τον παρακάτω πίνακα):

Eotia	Διάμετρος βάοῦς ελάχ,-μέγ. 0 (προτεῖνόμενη)
Διπλή στεφάνη 160 - 240 mm
Taxiδία 140 - 220 mm
Hμταχεία 140 - 200 mm
Βόθητική 60 - 140 mm

Η χρησιμοποίηση του συστήματος αυτού ενδέχεται να προκαλέσει υπερθέρμανση στους χώρους εργασίας και την επιφάνεια εργασίας, ενώ σε περιπτώσεις παρατεταμένης χρήσης κρίνεται απαραίτητος ο έλεγχος του καύματος (αν είναι δυνατόν να αποφευχθεί αυτό).

Η εταιρεία δεν αποδέχεται καμία ευθύνη για βλάβη που οφείλεται σε τέτοια χρήση. (Εικ. 1).

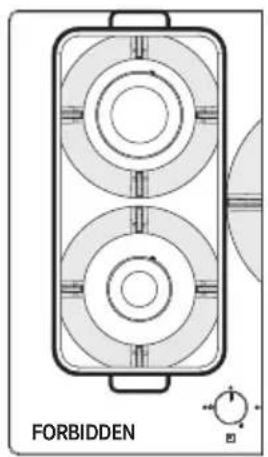

Μην τοποθετείτε το ίδιο σκεύος επάνω σε δύο εστίες. (Εικ. 1) Μην τοποθετείτε ένα μόνο σκεύος, όπως κατσαρόλα ή τηγάνι για ψάρι, επάνω σε δύο εστίες που λειτουργούν ταυτόχρονα. (Εικ. 1). Η εσφαλμένη χρήση των σκευών μπορεί να προκαλέσει ζημιά στην εστία: Μην τοποθετείτε τα σκεύη ανάποδα και μην τα θέτετε πάνω στην εστία. Αν χρησιμοποιείτε χαρτί κουζίνας ή αλουμινόχαρτο, μην τα χρησιμοποιείτε για περισσότερα από 20 λεπτά και, σε περίπτωση που το ψήσιμο διαρκεί περισσότερο, χαμηλώστε την εστία στη χαμηλότερη θερμοκρασία. Δεν συνιστάται η χρήση διαχυτών θερμότητας, όπως ειδικών εστιών ή σχαρών.

ΠΡΟΣΟΧΗ: Η χρήση συσκευών ή οικείων μπορεί να προκαλέσει αύρα προσωρινή παραμόρφωση της καμπύλης επιφάνειας. Αυτό είναι φυσιολογικό και δεν επηρεάζει τη λειτουργία της συσκευής.

Εικ. 1

Σωστή θέση σκευών

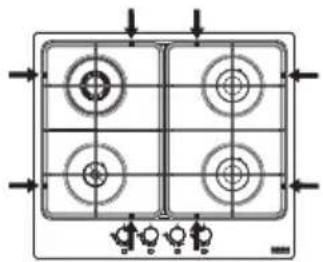

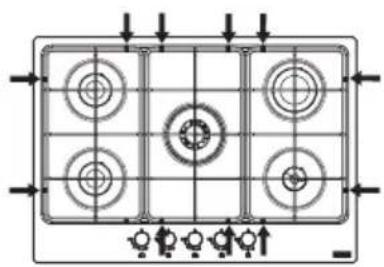

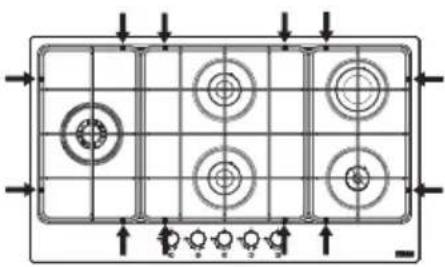

Φροντίστε να τοποθετείτε τα ελαστικά πόδια στη σωστή θέση, όπως υποδεικνύεται από τα βέλη στην παρακάτω εικόνα:

ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΦΡΟΝΤΙΔΑ

Κίνδυνος εγκαύματος!

Μην καθαρίζετε τη συσκευή και τα αξεσουάρ ενώ είναι ζεστά. Μην χρησιμοποιείτε υγρό πανί σε ζεστή συσκευή.

Πριν πραγματοποιήσετε καθαρισμό και φύλαξη: Απενεργοποιήστε τη συσκευή.

Σύμφωνα με τον κανονισμό, η εστία ή η συσκευή πρέπει να είναι απενεργοποιημένη. Τα λειτουργικά αισθητήρια στοιχεία της εστίας δεν πρέπει να καταναλώνονται.

Καθαρισμός της συσκευής

Καθαρίζετε τις εστίες μετά από κάθε χρήση προς αποφυγή σχηματισμού καμένων υπολειμμάτων φαγητού. Για να καθαρίσετε τα υπολείμματα φαγητού, χρησιμοποιήστε ένα μαλακό πανί ή σφουγγάρι με νερό. Συνιστούμε να χρησιμοποιείτε προστατευτικά για τον καθαρισμό.

Αφαιρέστε αμέσως από την εστία υπολείμματα τροφών με υψηλή περιεκτικότητα σε ζάχαρη. Προσέξτε να μην σχηματιστούν εγκαυσιάσεις. Αφού καθαρίσετε τη συσκευή, χρησιμοποιήστε σκόνη με απορρυπαντικό για να αφαιρέσετε τις λεκέδες, τα κατάλοιπα και τους διακόπτες των εστιών, βεβαιωθείτε ότι τα καθαρίζετε προσεκτικά. Μην τα βάζετε σε πλυντήριο πιάτων. Βεβαιωθείτε ότι το κάτω μέρος της εστίας είναι εντελώς καθαρό. Τα υπολείμματα των λεκέδων των εστιών μπορεί να αλλοιώσουν την πρώτη χρήση της εστίας.

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΠΙΣΚΕΥΗ

Πριν από τις εργασίες συντήρησης, αποσυνδέστε τη συσκευή από την παροχή ρεύματος. Εάν παρουσιαστεί πρόβλημα λειτουργίας, επικοινωνήστε με εξουσιοδοτημένα κέντρα επισκευής της Franke.

Βεβαιωθείτε ότι η συντήρηση των ηλεκτρικών εξαρτημάτων πραγματοποιείται μόνο από τον κατασκευαστή ή το τμήμα τεχνικής εξυπηρέτησης πελατών. Χρησιμοποιείτε μόνο αυθεντικά ανταλλακτικά. Βεβαιωθείτε ότι τα φθαρμένα καλώδια αντικαθίστανται μόνο από τον κατασκευαστή ή το τμήμα τεχνικής εξυπηρέτησης πελατών.

Όταν επικοινωνείτε με το τμήμα τεχνικής εξυπηρέτησης πελατών, παρακαλείστε να αναφέρετε τις ακόλουθες πληροφορίες: - Μοντέλο συσκευής - Σειριακός αριθμός (Art./Cod.) - Θεριικός αριθμός (S.N.)

Αυτές οι πληροφορίες αναγράφονται στην πινακίδα στοιχείων, στο βιβλιάριο ή κάτω από την εστία. Αν η εστία δεν λειτουργεί σωστά, πριν καλέσετε το Κέντρο Τεχνικής Εξυπηρέτησης της Franke, ανατρέξτε στον Οδηγό Επίλυσης Προβλημάτων για να προσδιορίσετε το πρόβλημα:

ΟΔΗΓΟΣ ΕΠΙΛΥΣΗΣ ΠΡΟΒΛΗΜΑΤΩΝ

Τύπος προβλήματος Ελέγξτε:

Α

Η εστία δεν ανάβει, δεν παραμένει αναμμένη η φλόγα ή δεν ανάβει σωστά

1. Η προστασία αέριου ρεύματος είναι ορατή. 2. Η στρόφιγγα προστασίας αέριου δεν είναι ανοιχτή. 3. Η επαναπλήρωση αέριου (γραφείο) επιχειρείται. 4. Τα ανοίγματα της εστίας δεν έχουν ρύθμιση. 5. Το άκρο του βύσματος δεν είναι βρόμικο. 6. Όλα τα μέρη του καυστήρα δεν έχουν τοποθετηθεί σωστά. 7. Δεν υπάρχουν ρεύματα αέρα κοντά στην εστία. 8. Κατά το άναμμα του καυστήρα, το κουμπί δεν πατήθηκε αρκετά ώστε να ενεργοποιηθεί ο διακόπτης (βλ. σελ. 81, "Πληροφορημένη χρήση"). 9. Τα ανοίγματα της εστίας δεν έχουν ρύθμιση κοντά στο περιουσιακό στοιχείο. 10. Η ρύθμιση αέριου ρεύματος είναι ορατή.

Β

Τα σκεύη (κατσαρόλες, τηγάνια, πιάτα) δεν είναι κατάλληλα.

11. Η κάτω επιφάνεια του δοχείου δεν είναι εντελώς επίπεδη. 12. Το δοχείο δεν είναι κεντραρισμένο στον καυστήρα. 13. Οι φλόγες δεν έχουν αντιμετωπιστεί ή δεν έχουν τοποθετηθεί.

Αν έπειτα από τους παραπάνω ελέγχους, το πρόβλημα παραμένει, επικοινωνήστε με το πιστοποιημένο Κέντρο Τεχνικής Εξυπηρέτησης της Franke.

ΑΝΟΡΘΗ

Συσκευασία

Όλα τα υλικά συσκευασίας [χαρτόνι, πλαστική μεμβράνη (PE) και πολυστυρένιο (EPS)] έχουν σήμανση και πρέπει, αν είναι δυνατόν, να συλλέγονται για ανακύκλωση και να απορρίπτονται με τρόπο φιλικό προς το περιβάλλον.

Αποσύνδεση

Αποσυνδέστε τη συσκευή από το δίκτυο. Σε περίπτωση μόνιμης σύνδεσης, αυτή πρέπει να πραγματοποιηθεί από εξειδικευμένο ηλεκτρολόγο.

Απόρριψη

Το σύμβολο στο προϊόν ή στη συσκευασία υποδεικνύει ότι η συσκευή δεν πρέπει να απορρίπτεται στα οικιακά απορρίμματα.

Απορρίψτε τη συσκευή, η οποία πρέπει να απορριφθεί, σε ειδικό σημείο συλλογής απορριμμάτων για ηλεκτρονικές και ηλεκτρικές συσκευές.

Σε συμμόρφωση με την Οδηγία 2012/19/ΕΕ σχετικά με τη μείωση των επικίνδυνων ουσιών που χρησιμοποιούνται σε ηλεκτρικό και ηλεκτρονικό εξοπλισμό, και την απόρριψη αποβλήτων.

Η ενδεδειγμένη χωριστή συλλογή άχρηστων συσκευών για επακόλουθη ανακύκλωση, επεξεργασία και φιλική προς το περιβάλλον απόρριψη συμβάλλει στην αποφυγή ενός δυνητικά αρνητικού αντικτύπου στο περιβάλλον και την υγεία, ενώ διευκολύνει την ανακύκλωση υλικών που χρησιμοποιούνται στην κατασκευή συσκευών.

ΕΥΗΡΕΤΗΣΙΑΤΩΝ

Ανατρέξτε στη Διεύθυνση Εταιρικής Εικόνας για τη Χώρα ΟΑΣ στην τελευταία σελίδα ή στην ιστοσελίδα www.franke.com
