Tip produs	Masă de gătit pe gaz încorporabilă
Marcă	Franke
Model	FHMA 755 4G DC MB C
Număr de arzătoare	5 (1 Dublă Coroană, 2 Rapide, 1 Semi-rapid, 1 Auxiliar)
Dimensiuni totale (L x A)	730 x 510 mm
Dimensiuni de tăiere (L x A)	560 x 480 mm
Grosime blat	40 mm (minimum)
Greutate netă	11,5 până la 13 kg
Alimentare electrică	220-240 V ~ 50/60 Hz, 0,6 W
Tipuri de gaz compatibile	Gaz natural G20 (20 mbar) și GPL G30/G31 (28-30/37 mbar)
Putere totală instalată (gaz)	10,8 kW (gaz natural) / 10,5 kW (GPL)
Debit nominal total (G20)	1,028 m³/h
Debit nominal total (G30/G31)	764 g/h
Arzător Dublă Coroană	3,3 kW (nominal), 0,91 kW (redus), injector 218 (G20/G30)
Arzător Rapid (x2)	1,15 kW (nominal), 0,85 kW (redus), injector 218 (G20)
Arzător Semi-rapid	0,97 kW (nominal), 0,65 kW (redus), injector 127
Arzător Auxiliar	0,72 kW (nominal), 0,50 kW (redus), injector 73
Aprindere	Aprindere electrică integrată (buton rotativ)
Siguranță	Vană de siguranță termocuplu (oprire automată a gazului dacă flacăra se stinge)
Materialul suprafeței	Oțel inoxidabil
Grătare	Grătare cu picioare din cauciuc, detașabile
Curățare	Curățați după fiecare utilizare cu o cârpă moale și apă; nu utilizați aparate de curățat cu abur sau abrazivi
Piese de schimb	Utilizați exclusiv piese de schimb originale Franke
Reparabilitate	Orice intervenție trebuie efectuată de un tehnician calificat; contactați serviciul clienți Franke
Garanție	Garanție producător (a se vedea condițiile)

Întrebări frecvente - FHMA 755 4G DC MB C FRANKE

Cum se aprinde un arzător?

Apăsați și rotiți butonul corespunzător până la poziția de aprindere și putere maximă. Mențineți butonul apăsat timp de 3 până la 4 secunde pentru ca termocuplul să se încălzească. Apoi eliberați butonul și reglați flacăra rotind în sens invers acelor de ceas.

Ce trebuie făcut dacă flacăra se stinge accidental?

Opriți imediat comanda arzătorului și nu încercați să reaprindeți timp de cel puțin 1 minut. Vana de siguranță oprește automat alimentarea cu gaz după aproximativ 30 de secunde. După 1 minut, puteți reaprinde normal.

Ce tip de gaz se utilizează cu această masă de gătit?

Aparatul este reglat din fabrică pentru gaz natural G20 (20 mbar). Este compatibil și cu GPL (G30 butan 28-30 mbar sau G31 propan 37 mbar) după înlocuirea injectoarelor și reglarea flăcării minime.

Cum se convertește masa de gătit pentru un alt tip de gaz?

Apelați la un tehnician calificat. Acesta va trebui să înlocuiască injectoarele cu cele adaptate noului gaz (furnizate sau de comandat) și să regleze șurubul flăcării minime. Pentru GPL, înșurubați complet șurubul de reglare minim. Autocolantul de conversie trebuie aplicat pe plăcuța cu date tehnice.

Care sunt dimensiunile de tăiere necesare pentru încorporare?

Dimensiunile de tăiere sunt de 560 mm lățime și 480 mm adâncime. Grosimea blatului trebuie să fie de cel puțin 40 mm. Respectați distanțele de siguranță: 150 mm de pereții laterali, 50 mm de peretele din spate și 700 mm deasupra pentru dulapuri.

Cum se curăță arzătoarele și grătarele?

Curățați grătarele, capacele arzătoarelor și difuzoarele de flăcări cu apă caldă și săpun, apoi ștergeți cu atenție. Nu le spălați în mașina de spălat vase. Asigurați-vă că zonele de ieșire a gazului sunt perfect curate. Ștergeți suprafața cu o cârpă moale și apă, fără produse abrazive.

De ce nu se aprinde arzătorul sau nu rămâne aprins?

Verificați dacă alimentarea cu gaz și electricitate este activă, dacă robinetul de gaz este deschis, dacă butelia de GPL nu este goală, dacă orificiile arzătorului nu sunt blocate, dacă piesele arzătorului sunt poziționate corect și dacă butonul a fost apăsat suficient timp (3-4 secunde). În cazul unei probleme persistente, contactați serviciul clienți.

Care este puterea arzătoarelor?

Arzătoarele au următoarele puteri nominale: Dublă Coroană 3,3 kW, Rapid 1,15 kW (x2), Semi-rapid 0,97 kW, Auxiliar 0,72 kW. Puterea redusă este indicată în manual.

Ce diametre de oale sunt recomandate?

Utilizați oale adaptate fiecărui arzător: Dublă Coroană: 160-240 mm, Rapid: 140-220 mm, Semi-rapid: 140-200 mm, Auxiliar: 60-140 mm. Evitați ca flacăra să depășească fundul oalei.

Ce trebuie făcut în caz de defecțiune sau problemă tehnică?

Înainte de a apela serviciul clienți, consultați ghidul de depanare din manual. Dacă problema persistă, contactați serviciul clienți Franke, furnizând tipul defecțiunii, modelul (Art./Cod.) și numărul de serie (N.S.) situate pe plăcuța cu date tehnice.

MANUAL DE UTILIZARE FHMA 755 4G DC MB C FRANKE

În acest manual și pe aparatul achiziționat am furnizat multe mesaje de siguranță importante. Citiți întotdeauna toate mesajele de siguranță și respectați-le.

Franke își rezervă dreptul de a efectua modificări la produs fără o notificare prealabilă. Toate informațiile sunt corecte la momentul editării.

Copiii mai mari de 8 ani

și persoanele cu abilități fizice, senzoriale ori mentale, sau cu o experiență ori cunoștințe limitate pot utiliza sau curăța dispozitivul numai dacă sunt supravegheate și instruite de o persoană care este responsabilă pentru siguranța lor.

Nu este permis copiilor sub 8 ani să utilizeze sau să curețe aparatul nici sub supraveghere.

Copiii trebuie supravegheați pentru a asigura că nu se joacă cu aparatul.

Pericol de accidentare!

Acest aparat nu este o jucărie. Nu lăsați copiii și animalele de companie să se apropie de aparat și de ambalaj, de exemplu, folia de plastic și polistirenul; acesta poate fi

periculos, eliminați-l într-un mod adecvat.

Nu lăsați copiii în apropierea aparatului. Nu lăsați copiii să se joace cu acest aparat.

Pericol de arsuri!

În timpul utilizării aparatul devine fierbinte. Trebuie acordată atenție să se evite atingerea plitei.

AVERTIZARE: Părțile accesibile pot deveni fierbinți în timpul folosirii. Copiii mici trebuie să fie ținuți la distanță.

Asigurați-vă că tipul de gaz și sistemul de alimentare sunt compatibile cu specificațiile aparatului. Plita a fost concepută exclusiv pentru uz neprofesional, fiind numai de uz casnic. Tipul de gaz pentru care a fost proiectat plita se regăsește pe plăcuța cu date tehnice de pe partea inferioară a tăvii. Înainte de instalare, asigurați-vă că facilitățile de distribuție locale (natura gazului și presiunea gazului) și reglajul aparatului sunt compatibile.

Acest aparat nu este racordat la un aparat de evacuare a produselor de combustie. Trebuie montat și racordat în conformitate cu reglementările de instalare în vigoare. Se va acorda o atenție deosebită cerințelor relevante privind ventilația. Condițiile de reglaj pentru acest aparat sunt afișate pe etichetă (sau plăcuța de date). Acordați atenție deosebită regulilor aplicabile de ventilare. După utilizare, închideți plita cu ajutorul panoului de control. În cazul în care aparatul este dotat cu un capac, asigurați-vă că arzătoarele sunt reci înainte de a-l închide.

Pericol de electrocutare din cauza pătrunderii de lichide!

Aparatul conține componente electrice.

Asigurați-vă că niciun lichid nu se scurge în interiorul aparatului. Nu utilizați abur sub presiune pentru a curăța aparatul. Dacă flacăra arzătorului se stinge accidental, opriți arzătorul de la butonul de comandă și așteptați cel puțin 1 minut înainte de a încerca să-l aprindeți din nou.

Aparatul nu trebuie să funcționeze mai mult de 15 secunde; dacă după 15 secunde arzătorul nu s-a aprins, opriți funcționarea aparatului și deschideți ușa compartimentului și/sau așteptați cel puțin 1 minut înainte de a încerca să aprindeți din nou arzătorul. Asigurați-vă că dispozitivul este instalat astfel încât să permită deconectarea de la rețeaua de alimentare cu energie electrică, cu o deschidere de contact de 3 mm care să asigure o deconectare completă în condițiile unei supratensiuni de categoria III. Asigurați-vă că aparatul este conectat la un sistem electric cu împământare în conformitate cu reglementările în vigoare.

ATENȚIE! Utilizarea unui aparat de gătit cu gaz produce căldură, umiditate și produse de combustie în încăperea în care este instalat.

Asigurați o bună ventilație a bucătăriei, în special când aparatul este în funcțiune: mențineți gurile de ventilație naturală deschise sau montați un aparat de ventilație mecanică (hotă de aspirație mecanică).

Nu utilizați aparatul cu un comutator temporizat extern sau cu un sistem separat de comandă la distanță.

ATENȚIE! Procesul de preparare termică trebuie supravegheat. Un proces scurt de preparare termică trebuie supravegheat în permanență.

Nu utilizați aparate de curățare cu aburi sau cu jeturi directe de apă. Nu folosiți bureți de vase din plastic sau metal, acid clorhidric sau alte produse care ar putea zgâria sau lăsa urme pe suprafața cuptorului. Nu utilizați niciodată obiecte ascuțite, întrucât pot deteriora sigiliile dintre garnituri și suprafața de lucru. Asigurați-vă că zonele de evacuare a gazului sunt perfect curate.

Aceste instrucțiuni sunt valabile numai dacă pe aparat este aplicat simbolul țării. Dacă pe aparat nu este aplicat simbolul țării, este necesar să consultați instrucțiunile tehnice care să asigure indicatorii necesari privind modificarea aparatului la condițiile de utilizare specifice țării.

Pericol de incendiu!

Nu depozitați obiecte pe suprafața de gătit.

AVERTIZARE: Nu lăsați

pe plită nesupravegheate alimente ce conțin grăsime sau ulei, întrucât poate fi periculos și pot provoca apariția unui incendiu. Uleiul încins se aprinde ușor.

DATE TEHNICE

FHSM 6044G

FHMA/FHSM 604 3G DC, FHMA 755 4G DC, FHSM/FHMA 4G 755 DC, FHMA/FHSM 905 4G DC

Pozütie Arzător Capacitate		InjectoareG2020mbari	Capacitate nominalàG30	Capacitate nominalàG31	InjectoareG30 / G3128-30/37 mbari	Putere nominalà(kW)	Putere redusà(kW)
4 DC 0,315 1,35			240 240 0,91 3,3*218 *218 *0,85 *3				2,10
3	R	0,286	1,15	218	218	0,85	3
2	SR	0,166	0,97	127	127	0,65	1,75
1	AUX	0,095	0,72	73	73	0,50	1
Presiune(mbari)	min	17		20	25
	nom	20		28-30	37
	max	25		35	45
Tip de gaz		Gaz natural G20		GPLButan G30Propan G31		Cat. II2H3+

*TOATE MODELELE FHMA

CONFIGURAREA MODELEOR
MOD. nr.	AUX	nr. SR	nr. R	nr. DC	arzàtoare N	Sursa termica	Capacitate nominalà totalà G20 (m3/h)	Capacitate nominalà totalà G30/G31 (g/h)	Aerul besoinar pentru ardere (m3/h)	Putere totalà nominalà instalata (kW)	Putere totalà nominalà instalata GPL (kW)	Greutate netà - brut (kg)
FHSM 604 4G	1	2	1		4	GAZ	0,713	545	15	7,5	7,5	8-9,4 (C) 7,1-8,5 (E)
FHSM 604 3G DC	1	2		1	4	GAZ	0,742	567	15,6	7,8	7,8	8-9,4 (C) 7,1-8,5 (E)
FHSM 755 4G DC	1	2	1	1	5	GAZ	1,028	785	21,6	10,8	10,8	10,5-12(C) 8,9-10,4 (E)
FHSM 905 4G DCL	1	2	1	1	5	GAZ	1,028	785	21,6	10,8	10,8	14-15,7 (C) 12,5-14,2(E)
FHMA 604 3G DC	1	2		1	4	GAZ	0,742	545	15,6	7,8	7,5	8,8-10,2 (C)
FHMA 755 4G DC	1	2	1	1	5	GAZ	1,028	764	21,6	10,8	10,5	11,5-13 (C)
FHMA 755 4G DCL	1	2	1	1	5	GAZ	1,028	764	21,6	10,8	10,5	11,5-13 (C)
FHMA 905 4G DCL	1	2	1	1	5	GAZ	1,028	764	21,6	10,8	10,5	14,5-16,2 (C)

DC = coroană dublă, SR = semi-rapidă, R = rapidă, AUX = auxiliară, C = fontă, E = emailată. Sursă de alimentare: 220-240 V; Frecvență: 50-60 Hz; Putere/Curent: 0,6 W

INSTALARE

Instalarea și conectarea la sursa de alimentare electrică/cu gaz trebuie

efectuate numai de personal specializat și

autorizat. Producătorul nu își asumă răspunderea pentru vătămări corporale sau daune materiale cauzate de nerespectarea acestor prevederi.

Racordul la gaz trebuie să respecte reglementările în vigoare în țară la data instalării.

Asigurați-vă că aparatul este conectat direct la priză. Asigurați-vă că la conectarea aparatului nu au fost utilizate adaptoare, prize multiple sau prelungitoare.

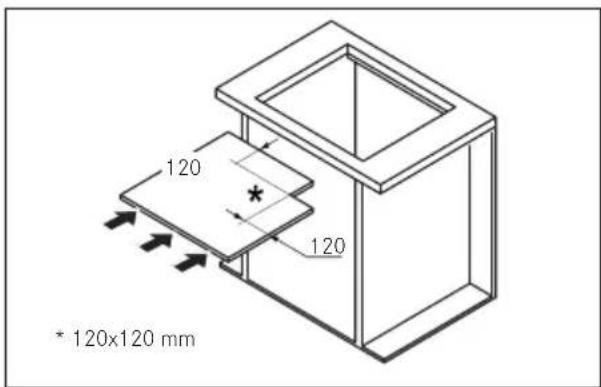

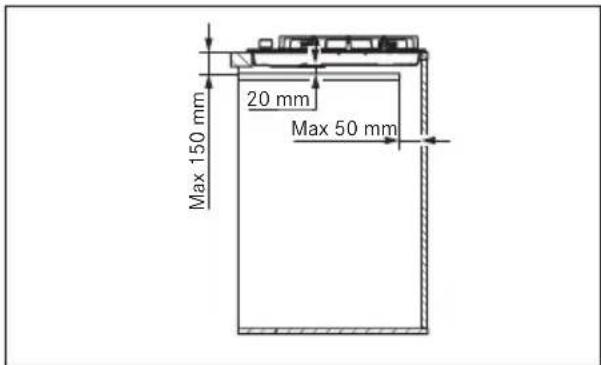

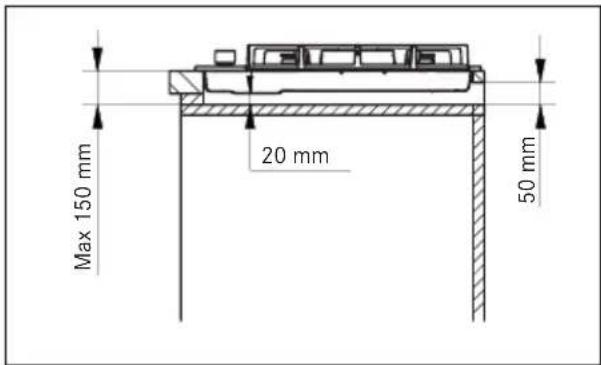

Condiții pe care trebuie să le îndeplinească baza de montare

Acest manual se referă la plita cu gaz încorporabilă clasa 3 și la piesele electrice tip Y. Conducta de gaz nu trebuie să intre în contact cu părțile laterale ale oricărui cuptor de sub plită.

Pentru unitățile încorporate, componentele (materiale plastice și lemn furnir) trebuie să fie asamblate cu adezivi rezistenți la temperatură (min. 100 °C). Materialele și produsele adezive necorespunzătoare pot cauza deformări și dezlipiri.

Ventilarea încăperilor trebuie să fie în conformitate cu reglementările locale. Elementul de bucătărie trebuie să asigure suficient spațiu pentru racordurile electrice ale aparatului.

Important: Aceste aparate sunt de tip „Y”, respectând gradul de protecție împotriva pericolului de incendiu. Distanța minimă de la marginea aparatului este de 150 mm pentru peretele lateral, 50 mm în spate și 700 mm pentru toate dulapurile de deasupra acestuia. Se recomandă ca aparatul să fie încastrat în blaturi cu o grosime de 40 mm. În cazul în care dimensiunile sunt diferite, eventualele modificări trebuie efectuate de către un tehnician.

Notă: dacă este instalată o hotă deasupra plitei, consultați instrucțiunile de montaj ale hotei pentru a vedea distanța care trebuie respectată față de aceasta.

DIMENSIUNI MINIME (MM)

Dacă aparatul nu este instalat deasupra unui cuptor: amenajați un ecran separator.

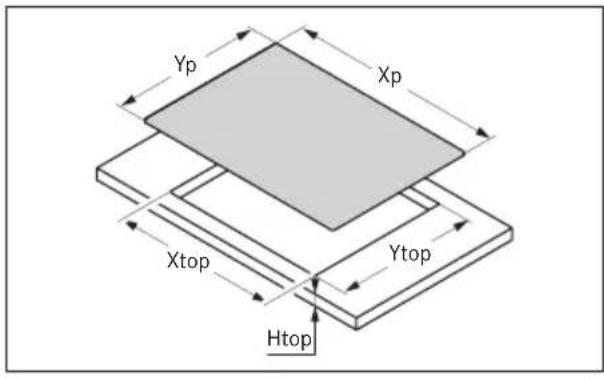

Procedura de instalare

Aparatul este fixat de blat cu ajutorul colțarelor și accesoriilor furnizate.

Asigurați-vă că există acces liber la elementele de fixare din față și din spate după instalarea aparatului. Dați orificiile în blat, în conformitate cu dimensiunile indicate. Asigurați-vă că respectați dimensiunile indicate.

Model Xp Yp X			Ypartea de sus	Hpartea de sus
FHSM 604 3G DC	590	510	560 mm	480 mm
FHSM 604 4G	mm	mm
FHMA 604 3G DC
FHSM 755 4G DC	730	510	560 mm	480 mm
FHMA 755 4G	mm	mm
DC/DCL
FHSM 905 4G DCL	880	510	840 mm	480 mm
FHMA 905 4G DCL	mm	mm

Aplicați benzile de etanșare în jurul orificiului și poziționați plita. Fixați aparatul cu ajutorul șuruburilor și colțarelor. Îndepărtați orice bandă de etanșare în exces.

Racordarea la sursa de alimentare cu gaz

Conectați aparatul la sursa de alimentare cu gaz în conformitate cu reglementările în vigoare, dar numai după ce v-ați asigurat că este proiectat pentru tipul de gaz ce urmează a fi utilizat. În caz contrar, efectuați operațiile descrise la paragraful „Înlocuirea injectoarelor”.

Pentru gazul lichefiat utilizați regulatoare de presiune care respectă reglementările în vigoare.

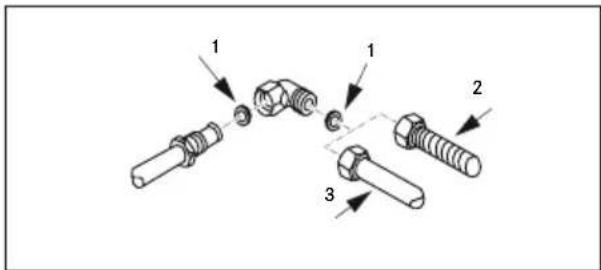

Racordarea la sursa de alimentare cu gaz poate fi făcută în două moduri:

A. Conectați plita cu gaz utilizând o țeavă rigidă din cupru cu diametrul de 12 mm (3). Pentru a asigura o etanșare bună, utilizați o garnitură din elastomer furnizată ca accesoriu (1). B. Conectați plita utilizând un tub flexibil din oțel cu suprafață continuă (2). Și în acest caz, pentru a asigura o etanșare bună, utilizați o garnitură din elastomer furnizată ca accesoriu (1).

Lungimea maximă a furtunului este de 2 metri liniari.

IMPORTANT: dacă se utilizează un furtun din oțel inoxidabil, trebuie instalat astfel încât să nu atingă vreo parte mobilă a mobilierului.

Trebuie să treacă printr-o zonă în care nu există obstacole și care să permită inspectarea furtunului pe toată lungimea sa.

După conectarea la alimentarea cu gaz, aprindeți arzătoarele și rotiți butoanele de la poziția maximă la poziția minimă pentru a verifica stabilitatea flăcării. După efectuarea racordării, utilizați apă cu săpun pentru a verifica orice scurgere.

Pentru Regatul Unit, Irlanda de Nord și Republica Irlanda.

Racordarea electrică

Plita FRANKE este livrată împreună cu cablul de alimentare cu energie cu 3 fire și terminale libere.

Verificați următoarele:

• Caracteristicile sursei dumneavoastră casnice de alimentare cu energie (tensiune, putere maximă și curent) sunt compatibile cu cele ale plitei dumneavoastră FRANKE.
• Ștecherul și priza sunt astfel poziționate, încât se poate ajunge cu ușurință la ele, iar ștecherul poate fi inserat sau îndepărtat fără contact direct.
• Un cablu 3 × 0,75 mm² de tip H05RR-F se utilizează atunci când se înlocuiește cablul de putere.
• Bornele celor două aparate nu sunt conectate la aceeași priză.
• Este respectată polaritatea bornelor libere (Albastru = neutru = (1) / Galben și verde = Pământ = (2) / Maro = Activ = (3)).

Reglarea pentru diferite tipuri de gaz

Avertisment: Această operație trebuie să fie efectuată de un tehnician calificat

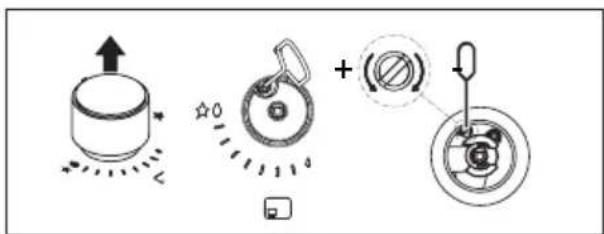

Reglarea flăcării minime

Scoateți butonul. Introduceți șurubelnița în întreaga garnitură și căscați până când ajunge la șurubul de reglare. Reglați flacăra minimă prin rotire în sens orar a șurubului de reglare pentru a micșora flacăra și în sens antiorar pentru a o mări. Șurubelnița pentru reglare este furnizată împreună cu accesoriile.

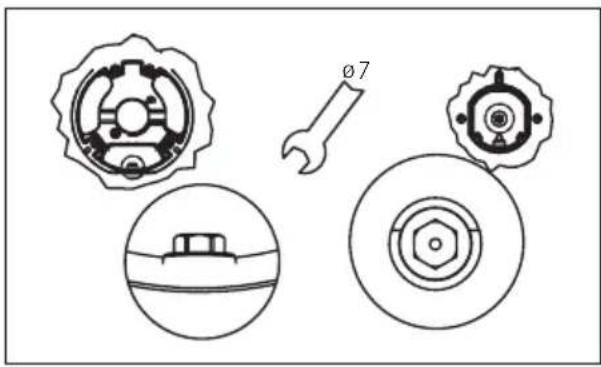

Înlocuirea injectoarelor

Injectoarele care nu sunt furnizate trebuie solicitate de la serviciul de asistență pentru clienți.

Important: toate aparatele sunt setate din fabrică pentru gaz natural (G20). Dacă este utilizat un alt tip de gaz, înlocuiți injectoarele după cum urmează:

• Scoateți grătarele, capacele arzătoarelor și distribuitoarele de flăcări;
• Deșurubați injectoarele și înlocuiți-le cu cele furnizate și care sunt adecvate pentru alimentare cu gaz, asigurându-vă că marcajele se potrivesc celor menționate în tabel:
• Remontați distribuitoarele de flăcări, capacele arzătoarelor și grătarele; Aceste arzătoare nu necesită reglarea aerului.

Accesarea plitei

Pentru a accesa tava conținând piesele funcționale, procedați după cum urmează:

• Scoateți grătarele, capacele arzătoarelor și distribuitoarele de flăcări;
• Scoateți butoanele, glisându-le pe pivotul lor;
• Scoateți șuruburile care fixează arzătoarele de plită;
• Ridicați partea superioară a plitei.

Important: când convertiți aparatul pentru un alt tip de gaz, aplicați autocolantul corespunzător (furnizat ca accesoriu) în spațiul special de pe plăcuța cu date de identificare. Pentru operarea cu LPG (G30 sau G31), șurubul de reglare a flăcării minime trebuie să fie înșurubat complet. Aceste aparate sunt furnizate în categoria II 2H3+.

UTILIZAREA PREVĂZUTĂ

ATENȚIE! Acest aparat este destinat exclusiv preparării alimentelor. Nu este permisă utilizarea în alte scopuri, de ex. încălzirea încăperii.

Nu trageți de aparat sau de cablul de alimentare pentru a-l deconecta de la priză. Închideți robinetul de alimentare generală cu gaz atunci când plita nu este utilizată.

Pericol de arsuri!

Nu atingeți grătarele pentru vase în timpul utilizării. Nu atingeți aparatul când aveți părți ale corpului umede.

Aprinderea arzătoarelor

Plita se aprinde cu ajutorul butoanelor de control. Pentru a aprinde arzătoarele, procedați după cum urmează:

• Apăsați și rotiți butonul necesar până când butonul atinge poziția de iluminare și debit maxim.
• Mențineți apăsat butonul pentru 3-4 secunde pentru a permite scânteii să aprindă gazul provenit din arzător și termocuplei să se încălzească.
• Eliberați apoi butonul și, rotindu-l în sens antiorar, reglați flacăra după necesitate. Dacă flacăra nu se menține aprinsă, repetați operațiunea începând cu pasul 1.

Sibbol buton	Funcție
●	Oprit
●	Flacără minimă
★●	Illumare și flacără maximă
●	Ochiul

Plita este un obiect de uz casnic zilnic: semne de uzură precum zgârieturile sau abraziuni materiale vizibile cauzate de oale sau vase sunt normale. Utilizarea frecventă poate determina apariția unor semne de uzură mai pregnante. În acest caz, aparatul continuă să funcționeze perfect și nicio reclamație nu este justificată. Siguranța este garantată.

▸ Nu utilizați aparatul pe post de suport. Pentru a evita deteriorarea aparatului în caz de supraîncălzire, opriți plita și lăsați-o să se răcească în întregime. Nu puneți farfurii pe ea. În niciun caz nu răciți cu apă rece. ▸ Nu urcați pe aparat.

Aparatul este fabricat în conformitate cu standardul de siguranță relevant și cu cerințele de siguranță ale Directivei privind aparatele consumatoare de combustibili gazoși.

Supapă automată de siguranță

Aceste plite sunt dotate cu un aparat de siguranță care închide automat debitul de gaz dacă flacăra se stinge accidental datorită curenților de aer, răsturnării unui vas sau întreruperii temporare a alimentării cu gaz. Aparatul se activează după aproximativ 30 de secunde de la stingerea flăcării.

Utilizarea arzătorului

Pentru un consum redus de gaz și o eficiență mai mare utilizați vase cu diametrul adecvat pentru arzătoare, asigurându-vă că flăcările nu depășesc marginile acestora (respectați următorul tabel):

Arzător	Fundul tigăii. Ø min-max (recomandaţ)
Coroană dubă 160 - 240 mm
Rapid 140 - 220 mm
Semirapid 140 - 200 mm
Auxiliar 60 - 140 mm

Utilizarea unor vase mai mari decât cele specificate pot cauza încălzirea excesivă a butoanelor și părții superioare, iar în caz de utilizare prelungită, îngălbenirea capacului (dacă este din oțel inoxidabil).

Franke își declină orice responsabilitate pentru defecțiunile rezultate din utilizarea aparatului în acest mod. (Fig. 1).

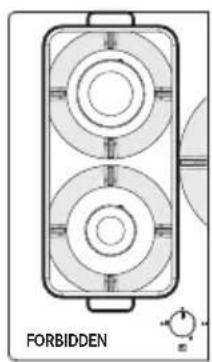

Nu puneți aceeași tigaie pe două arzătoare. (Fig. 1). Nu folosiți două arzătoare aprinse în același timp cu un singur recipient, cum ar fi o cratiță sau o tigaie de pește. (Fig. 1). Utilizarea necorespunzătoare a grătarelor poate deteriora plita: nu poziționați grătarele cu susul în jos și nici nu le glisați transversal pe plită.

▸ În cazul utilizării grilajelor din fontă, smalț, oale și tigăi din teracotă, nu le folosiți mai mult de 20 de minute și, în caz de gătire prelungită, reglați arzătorul la minim. Difuzoarele de căldură, cum sunt sitele metalice sau de alte tipuri, nu sunt recomandate.

ATENȚIE: utilizarea anumitor cratițe sau oale poate provoca o deformare temporară ușoară a suprafeței de gătit din oțel. Acest lucru este normal și nu afectează funcționarea aparatului.

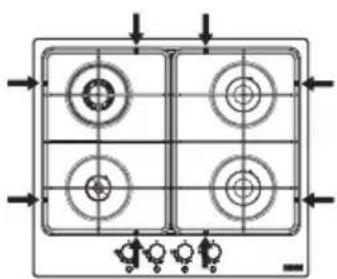

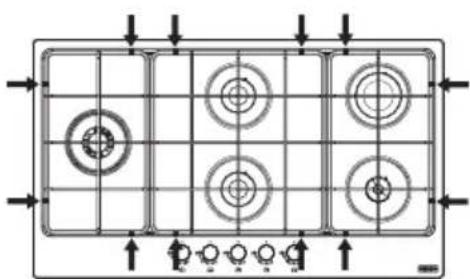

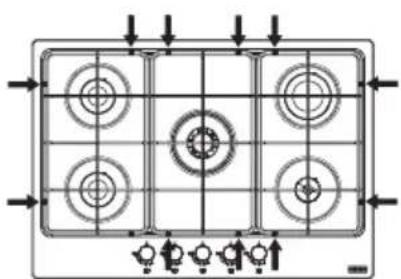

Poziția corectă a grătarelor

Asigurați-vă că așezați grătarele cu piciorușele de cauciuc în poziția corectă indicată de săgețile din imaginile de mai jos:

CURĂȚARE ȘI ÎNTREȚINERE

Pericol de arsuri!

Nu curățați aparatul și accesoriile acestuia până când nu s-au răcit. ▸ Nu utilizați lichide inflamabile în apropierea aparatului.

Înainte de a efectua orice operațiune de curățare și întreținere: ▸ Închideți aparatul.

Nu este permisă consumarea alimentelor care au căzut sau au fost așezate accidental pe suprafața, elementele funcționale sau estetice ale plitei.

Curățarea aparatului

Curățați plita după fiecare utilizare, pentru a preveni arderea reziduurilor alimentare.

Pentru a curăța reziduurile de alimente, utilizați o cârpă moale sau un burete înmuiat în apă. Recomandăm folosirea agenților protectori de curățare. ▸ Ștergeți imediat orice produs alimentar cu conținut ridicat de zahăr ce s-a vărsat pe plită. - Uscați întotdeauna complet aparatul după ce l-ați șters cu o lavetă umedă, pentru a preveni formarea petelor de calcar. Curățați cu apă fierbinte cu săpun grătarele, arzătoarele și distribuitoarele de flăcări, asigurându-vă că le-ați uscat cu atenție. Nu le spălați în mașina de spălat vase. Asigurați-vă că zonele de evacuare a gazului sunt perfect curate. Culoarea naturală a grătarelor din secțiunea de amplasare a acestora poate varia în timp datorită căldurii.

ÎNTREȚINERE ȘI REPARARE

Înainte de orice operațiune de întreținere, deconectați aparatul de la rețeaua de alimentare cu energie electrică.

Contactați Centrul de Service Franke pentru orice problemă de operare apărută.

Asigurați-vă că întreținerea componentelor electrice este efectuată numai de către producător sau de serviciul clienți. Utilizați numai piesele de schimb originale. Asigurați-vă că înlocuirea cablurilor de alimentare este efectuată numai de către producător sau de serviciul clienți.

Atunci când contactați serviciul clienți, vă rugăm să furnizați următoarele informații:

• tipul de defecțiune - modelul aparatului (Art./Cod.)
• numărul de serie (N.S.)

Aceste informații se găsesc pe plăcuța de identificare de pe broșură sau sub plită.

Dacă plita nu funcționează corect, înainte de a apela la Centrul de service tehnic Franke, consultați Îndrumarul de depanare pentru a determina problema:

INDRUMAR DEPANARE
Tipul defecciunii Verificanti dacă
AArzătorul nu se aprinde,flacăra nu se mențineaprinsă sau este instabilă	1 Alimentările electricale Sau cu gaz nu sunt deconectate
	2 Robinetul de alimentare cu gaz nu este deschis
	3 Butelia de gaz care se reumple (gaz lichefiat) nu este goâlă
	4 Orificiile arzătorului nu sunt infundate
	5 Capătul fișei nu este murdar
	6 Nu au fost poziționate corecttoate părtile arzătorului
	7 Nu există curenti de aer lângă plită
	8 La aprinderea arzătorului, butonul nu a fost apăsata sufficienti timp pentru aactiva dispositivul de proteție (consulțați pagina 116 „Utilizarea prevăzută")
	9 Orificiile arzătorului nu sunt infundate in apropierea termocuplei
	10 Setarea cantității minime de gaz nu este corectă
BContainerele (oale, tigăi,ceainice) nu sunt stabile	11 Fundul recipientului nu este perfect plat
	12 Recipientul nu este central pe arzător
	13 Grătarele nu au fost permuteau sau poziționate incorect

Dacă după verificările de mai sus defecțiunea se repetă, luați legătura cu cel mai apropiat Centru de service tehnic Franke.

EVACUARE CA DEȘEU

Ambalaj

Toate materialele de ambalaj (carton, folie de plastic (PE) și polistiren (EPS)) sunt marcate și ar trebui colectate, dacă este posibil, în vederea reciclării într-un mod prietenos cu mediul înconjurător.

Deconectare

Deconectați aparatul de la sursa de alimentare. În cazul unui aparat fix, această operațiune trebuie efectuată de către un electrician calificat.

Evacuare ca deșeu

Simbolul existent pe produs sau pe ambalajul acestuia indică faptul că aparatul nu poate fi reciclat ca deșeu menajer.

Reciclarea aparatului, care urmează să fie aruncat, se va face printr-un punct de colectare a deșeurilor specializat în aparate electronice și electrice.

În conformitate cu Directiva 2012/19/UE cu privire la reducerea substanțelor periculoase utilizate în aparatura electrică și electronică și la eliminarea deșeurilor.

Colectarea corespunzătoare și separată a resturilor aparatelor casate pentru reciclare, tratament și reciclare ecologică ajută la prevenirea efectelor negative asupra mediului înconjurător și asupra sănătății și facilitează reciclarea materialelor utilizate la fabricarea aparatelor.

SERVICIUL CLIENȚI

Utilizați adresa de contact pentru țara dumneavoastră de pe ultima pagină sau de pe pagina noastră de site: www.franke.com

BEZPEČNOSTNÉ INFORMÁCIE
