Ürün Tipi	Ankastre Gazlı Ocak
Marka	Franke
Model	FHMA 755 4G DC MB C
Brülör Sayısı	5 (1 Çifte Taç, 2 Hızlı, 1 Yarı Hızlı, 1 Yardımcı)
Genel Boyutlar (G x D)	730 x 510 mm
Kesim Ölçüleri (G x D)	560 x 480 mm
Tezgah Kalınlığı	40 mm (minimum)
Net Ağırlık	11,5 - 13 kg
Elektrik Beslemesi	220-240 V ~ 50/60 Hz, 0,6 W
Uyumlu Gaz Türleri	Doğal Gaz G20 (20 mbar) ve LPG G30/G31 (28-30/37 mbar)
Toplam Kurulu Güç (gaz)	10,8 kW (doğal gaz) / 10,5 kW (LPG)
Toplam Nominal Debisi (G20)	1,028 m³/h
Toplam Nominal Debisi (G30/G31)	764 g/h
Çifte Taç Brülör	3,3 kW (nominal), 0,91 kW (küçük), enjektör 218 (G20/G30)
Hızlı Brülör (x2)	1,15 kW (nominal), 0,85 kW (küçük), enjektör 218 (G20)
Yarı Hızlı Brülör	0,97 kW (nominal), 0,65 kW (küçük), enjektör 127
Yardımcı Brülör	0,72 kW (nominal), 0,50 kW (küçük), enjektör 73
Ateşleme	Entegre elektrikli ateşleme (döner düğme)
Güvenlik	Termokupl güvenlik vanası (alev sönerse gazı otomatik keser)
Yüzey Malzemesi	Paslanmaz çelik
Izgaralar	Kauçuk ayaklı, çıkarılabilir ızgaralar
Temizlik	Her kullanımdan sonra yumuşak bir bez ve su ile temizleyin; buharlı temizleyici veya aşındırıcı kullanmayın
Yedek Parçalar	Yalnızca orijinal Franke yedek parçaları kullanın
Onarılabilirlik	Tüm müdahaleler kalifiye bir teknisyen tarafından yapılmalıdır; Franke teknik servisi ile iletişime geçin
Garanti	Üretici garantisi (şartlara bakınız)

Sık sorulan sorular - FHMA 755 4G DC MB C FRANKE

Bir brülör nasıl yakılır?

İlgili düğmeye basıp ateşleme ve maksimum güç konumuna çevirin. Termokuplun ısınması için düğmeyi 3-4 saniye basılı tutun. Ardından düğmeyi bırakın ve alevi saat yönünün tersine çevirerek ayarlayın.

Alev kazara sönerse ne yapmalı?

Brülörün kontrolünü hemen kapatın ve en az 1 dakika boyunca tekrar yakmaya çalışmayın. Güvenlik vanası yaklaşık 30 saniye sonra gaz akışını otomatik olarak keser. 1 dakika sonra normal şekilde tekrar yakabilirsiniz.

Bu ocakta hangi gaz türü kullanılmalı?

Cihaz fabrikada doğal gaz G20 (20 mbar) için ayarlanmıştır. Enjektörlerin değiştirilmesi ve minimum alev ayarının yapılmasıyla LPG (G30 bütan 28-30 mbar veya G31 propan 37 mbar) ile de uyumludur.

Ocağı başka bir gaz türü için nasıl dönüştürebilirim?

Kalifiye bir teknisyen çağırın. Yeni gaza uygun enjektörleri (verilen veya sipariş edilen) değiştirmeli ve minimum alev vidasını ayarlamalıdır. LPG için, minimum ayar vidasını sonuna kadar sıkın. Dönüşüm etiketi, isim plakasına yapıştırılmalıdır.

Ankastre montaj için gerekli kesim ölçüleri nelerdir?

Kesim ölçüleri 560 mm genişlik ve 480 mm derinliktir. Tezgah kalınlığı en az 40 mm olmalıdır. Güvenlik mesafelerine uyun: yan duvarlardan 150 mm, arka duvardan 50 mm ve dolaplar için üstten 700 mm.

Brülörler ve ızgaralar nasıl temizlenir?

Izgaraları, brülör kapaklarını ve alev difüzörlerini sıcak sabunlu suyla temizleyin, ardından iyice kurulayın. Bunları bulaşık makinesinde yıkamayın. Gaz çıkış noktalarının tamamen temiz olduğundan emin olun. Yüzeyi yumuşak bir bez ve suyla silin, aşındırıcı ürünler kullanmayın.

Brülör neden yanmıyor veya yanık kalmıyor?

Gaz ve elektrik beslemesinin aktif olduğunu, gaz vanasının açık olduğunu, LPG tüpünün boş olmadığını, brülör açıklıklarının tıkalı olmadığını, brülör parçalarının doğru yerleştirildiğini ve düğmeye yeterince uzun süre (3-4 saniye) basıldığını kontrol edin. Sorun devam ederse teknik servise başvurun.

Brülörlerin gücü nedir?

Brülörlerin nominal güçleri şöyledir: Çifte Taç 3,3 kW, Hızlı 1,15 kW (x2), Yarı Hızlı 0,97 kW, Yardımcı 0,72 kW. Küçük güç değerleri kılavuzda belirtilmiştir.

Hangi tencere çapları önerilir?

Her brülör için uygun tencereler kullanın: Çifte Taç: 160-240 mm, Hızlı: 140-220 mm, Yarı Hızlı: 140-200 mm, Yardımcı: 60-140 mm. Alevin tencere tabanından taşmasını önleyin.

Arıza veya teknik sorun durumunda ne yapmalı?

Teknik servisi aramadan önce kullanım kılavuzundaki sorun giderme kılavuzuna bakın. Sorun devam ederse isim plakasında bulunan arıza tipi, model (Art./Kod) ve seri numarasını (S.N.) sağlayarak Franke müşteri hizmetleri ile iletişime geçin.

KULLANIM KILAVUZU FHMA 755 4G DC MB C FRANKE

Bu kılavuzda ve cihazınızın üzerinde birçok önemli güvenlik mesajı yer almaktadır. Tüm güvenlik mesajlarını daima okuyun ve bunlara uyun. Franke, önceden bildirimde bulunmadan değişiklik yapma hakkını saklı tutar. Tüm bilgiler yayınlanma tarihinde doğrudur.

Ürün, güvenliklerinden sorumlu bir kişinin gözetiminde ve talimatları doğrultusunda olmadıkları takdirde 8 yaş ve üzerindeki çocuklar, fiziksel, duyusal veya zihinsel engelliler veya deneyimi ya da bilgisi olmayan kişiler tarafından kullanılmamalı veya temizlenmemelidir. 8 yaşın altındaki çocuklar gözetim altında olsalar dahi ürünü kullanmamalı veya temizlememelidirler. Çocukların cihazla oynamadığından emin olmak için gözetim altında olmalıdır.

Yaralanma riski!

Ürün oyuncak değildir. Çocukları ve evcil hayvanlarınızı cihazdan ve ambalaj malzemesinden uzak tutun; örn. plastik film ve polistiren; bunlar tehlikeli

olabilir - uygun bir şekilde bertaraf edin.

Çocukların yanlarında bir yetişkin olmadan ürünün yanına yaklaşmalarına izin vermeyin. Çocukların ürünle oynamalarına izin vermeyin.

Yanık riski!

Kullanım sırasında cihaz ısınır. Ocakça dokunmaktan kaçının.

UYARI: Ürünün erişilebilir parçaları kullanım sırasında ısınabilir. Çocuklar üründen uzak tutulmalıdır.

Gaz tipinin ve kaynağının cihazın teknik özellikleri ile uyumlu olduğundan emin olun. Ocak, profesyonel olmayan ve yalnızca evde ev tipi kullanıma yönelik olarak geliştirilmiştir. Cihazın düzenlenmiş olduğu gaz tipi, tepsinin altındaki veri plakası üzerinde belirtilmiştir. Kurulum öncesinde yerel tedarik koşulları (gazın ve gaz basıncının niteliği) ile cihazın ayarlarının uyumlu olduğundan emin olun. Bu cihaz, yanma ürünü tahliye cihazına bağlı değildir.

Tahliye cihazı mevcut kurulum mevzuatlarına uygun olarak kurulmalı ve bağlanmalıdır. Havalandırma ile ilgili gerekliliklere özen gösterilmelidir.

Bu cihazın ayarlama koşulları etikette (veya veri plakasında) bulunmaktadır. Havalandırma ile ilgili uygulanabilir düzenlemelere özellikle dikkat edin. Kullandıktan sonra ocağı kontrollerden kapatın. Varsa kapağı kapatmadan önce ocak gözlerinin soğumuş olduğundan emin olun.

Sıvı girişi nedeniyle elektrik çarpması riski!

Ürün elektrikli bileşenler içermektedir.

Ürünün içine sıvı girmemesinden emin olun. Ürünü temizlemek için basınçlı buhar kullanmayın. Brülör alevlerinin yanlışlıkla sönmesi durumunda, brülör kontrolünü kapatın ve en az 1 dakika boyunca brülörü tekrar yakmaya çalışmayın. Cihaz, 15 saniyeden uzun bir süre çalıştırılmayacaktır; 15 saniyeden sonra brülör yanmazsa, cihazı çalıştırmayı durdurun ve bölmenin kapağını açın ve/veya brülörü tekrar yakmayı

Denemeden önce en az 1 dakika bekleyin.

Ürünün Kategori III aşırı gerilim koşullarında tamamen kesilmeyi temin eden bir kontak açıklığı mesafesiyle (3 mm), güç kaynağı bağlantısının kesilmesini sağlayacak şekilde kurulduğundan emin olun. Ürünün geçerli düzenlemelere uygun bir topraklama sistemine bağlandığından emin olun.

! DİKKAT: Gazlı mutfak aletleri kurulduğu odada ısı, buhar ve yanıcı maddelerin oluşmasına neden olur.

Özellikle cihaz kullanılırken mutfağın iyi havalandırıldığından emin olun: DOĞAL havalandırma deliklerini açık tutun veya mekanik havalandırma cihazı (mekanik aspiratör) yerleştirin. Cihazı harici bir zaman anahtarı veya ayrı bir uzaktan kumanda sistemi ile çalıştırmayın.

DİKKAT: Pişirme işlemi gözetim altında gerçekleştirilmelidir. Kısa süreli pişirme işlemleri aralıksız gözetim altında gerçekleştirilmelidir.

Buharlı temizleyiciler veya doğrudan tazyikli su kullanmayın. Ovma süngeri, bulaşık teli, tuz ruhu veya yüzeyi çizebilecek ya da iz bırakacak başka ürünler kullanmayın.

Trim ve tezgah arasındaki contalara zarar verebilecek olmaları nedeniyle asla keskin nesneler kullanmayın. Gaz çıkış yerlerinin tamamen temiz olduklarından emin olun. Bu talimatlar sadece cihazın üzerinde ülke sembolü olduğunda geçerlidir. Eğer sembol cihazda görünmüyorsa, cihazın

ülkenin kullanım koşullarına göre değiştirilmesi ile ilgili gerekli talimatları veren teknik talimatlara başvurulması gerekir.

Yangın riski!

Pişirme yüzeylerinin üstünde herhangi bir obje saklamayın.

UYARI: Sıvı veya katı yağ ile yemek pişirirken ocağı gözetimsiz veya otomatikte bırakmak tehlikelidir ve yangına yol açabilir. Sıcak yağ çabuk tutuşabilir.

TEKNİK VERİLER

FHSM 604 4G

FHMA/FHSM 604 3G DC FHMA 755 4G DCL FHSM/FHMA 4G 755 DC FHMA/FHSM 905 4G DCL

Konum Oćakgözü		NominalkapasiteG20	EnjektörlerG2020 mbar	NominalkapasiteG30	NominalkapasiteG31	EnjektörlerG30 / G3128-30/37 mbar	Nominalgüç(kW)	Düzgün Güç (kW)
4 DC 0,315 1,35				240 240 0,91 3,3*218	*218	*0,85	*3	2,10
3	R	0,286	1,15	218	218	0,85	3	1,30
2	SR	0,166	0,97	127	127	0,65	1,75	0,70
1	AUX	0,095	0,72	73	73	0,50	1	0,65
Basing(mbar)	min.	17		20	25
	nom.	20		28-30	37
	maks.	25		35	45
Gaz Tipi		G20DOGAL gaz			LPGG30 BÜTANG31 Propan			Cat. II2H3+

• TÜM FHMA MODELLERİ

MODEL YAPILANDIRMASI
MOD. nr	AUX	nr SR	nr R	nr DC	N brülörler	Isi kaynagi	Toplam nominal Güç-G20 (m3/sa)	Toplam nominal Güç-G30/G31 (g/sa)	Yanma icin gereklı olan hava (m3/sa)	Toplam:yüklı gaz nominal Güçü (kW)	Toplam:yüklı gaz nominal Güçü LPG (kW)	Ağırlik net- brüt (kg)
FHSM 604 4G	1	2	1		4	GAZ	0,713	545	15	7,5	7,5	8-9,4 (C) 7,1-8,5 (E)
FHSM 604 3G DC	1	2		1	4	GAZ	0,742	567	15,6	7,8	7,8	8-9,4 (C) 7,1-8,5 (E)
FHSM 755 4G DC	1	2	1	1	5	GAZ	1,028	785	21,6	10,8	10,8	10,5-12(C) 8,9-10,4 (E)
FHSM 905 4G DCL	1	2	1	1	5	GAZ	1,028	785	21,6	10,8	10,8	14-15,7 (C) 12,5-14,2(E)
FHMA 604 3G DC	1	2		1	4	GAZ	0,742	545	15,6	7,8	7,5	8,8-10,2 (C)
FHMA 755 4G DC	1	2	1	1	5	GAZ	1,028	764	21,6	10,8	10,5	11,5-13 (C)
FHMA 755 4G DCL	1	2	1	1	5	GAZ	1,028	764	21,6	10,8	10,5	11,5-13 (C)
FHMA 905 4G DCL	1	2	1	1	5	GAZ	1,028	764	21,6	10,8	10,5	14,5-16,2 (C)

DC=İkili Bölme, SR=Yarı Hızlı, R=Hızlı, AUX=Yardımcı, C=Dökme Demir, E=Emaye. Güç kaynağı: 220-240 V; Frekans: 50-60 Hz; Güç/Akım: 0,6 Watt

KURULUM

Montaj ve elektrik/gaz bağlantısı, yalnızca uzman ve lisanslı personel tarafından yapılmalıdır. Üretici, bu hükümlere uyulmamasından kaynaklanacak yaralanmalar veya hasarlarla ilgili her türlü sorumluluğu reddeder. Gaz bağlantısı, kurulum sırasında ilgili ülkede yürürlükte olan yönetmeliklere uygun olmak zorundadır.

Ürünün doğrudan şebekeye bağlı bir prize bağlandığından emin olun. Ürün bağlanırken adaptör, çoklu priz veya uzatma kablosu kullanılmadığından emin olun.

Bölme gereksinimleri

Bu el kitapçığı, 3. sınıf bir ankastre gazlı ocak ve Y tipi elektrikli parçaları içindir.

Gaz borusu, ocağın altındaki herhangi bir fırının kenarlarına temas etmemelidir.

Sabit ünitelerde, bileşenler (plastik malzemeler ve kaplamalı ahşap) ısıya dayanıklı

yapıştırıcılarla (min. 100°C) monte edilmelidir: Uygun olmayan malzeme ve yapıştırıcılar, çarpıklık ve ayrılmalara yol açabilir.

Odaların havalandırması, yerel düzenlemeye uygun olmalıdır.

Mutfak elemanında ürünün elektrik bağlantıları için yeterli yer olmalıdır.

Önemli: Bu ürünler, yangın riskine karşı koruma derecesi açısından "Y" tipidir. Cihaz kenarından minimum mesafe; yan duvar için 150 mm, arka kısım için 50 mm ve üstündeki dolaplar için 700 mm'dir. Ürünün 40 mm kalınlıktaki tezgahlara monte edilmesi tavsiye edilir. Boyutların farklı olması durumunda, nihai değişiklikler bir teknisyen tarafından ele alınmalıdır.

Not: Ocağın üstüne bir davlumbaz takılırsa, uyulacak mesafe için davlumbazın montaj talimatlarına bakınız.

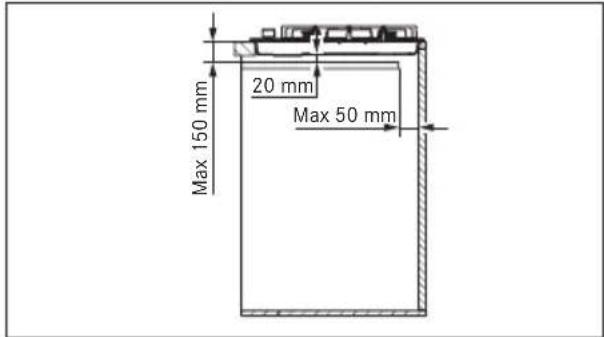

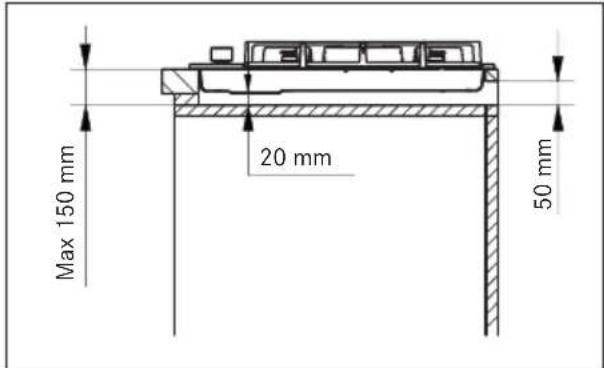

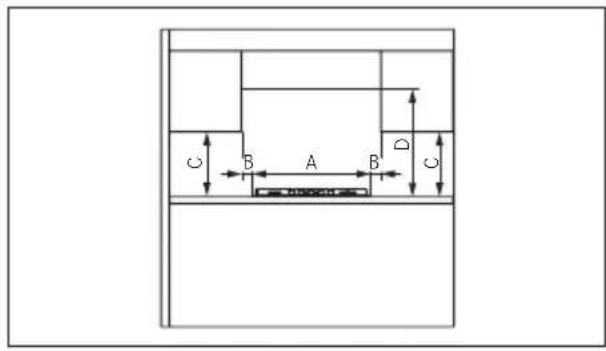

MİNİMUM BOYUTLAR (MM)

A=590/730/880B=50

C-400D-700

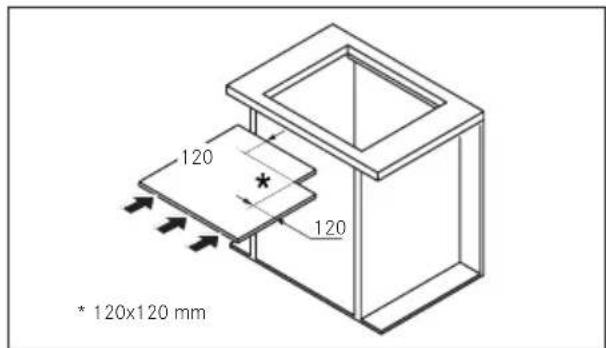

Ürün bir fırının üzerine yerleştirilmediyse: plakalı bir separatör kullanın.

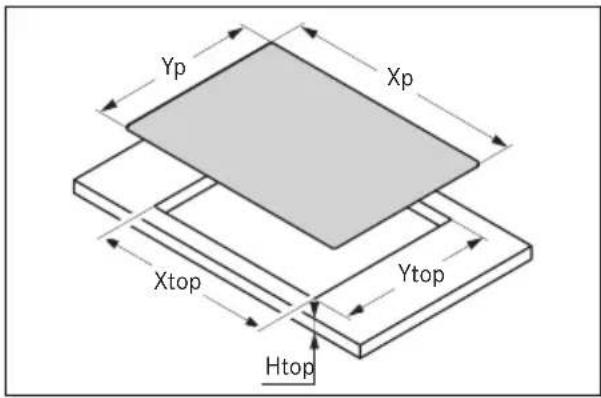

Kurulum işlemi

Ürün, temin edilen braketler ve aksesuarlar yoluyla üniteye sabitlenir.

Cihazı monte ettikten sonra, önde ve arkadaki tespit elemanlarına serbestçe erişilebildiğinden emin olun. Tezgahtaki deliği verilen boyutlara göre hazırlayın. Verilen boyutlara uyulduğundan emin olun.

Model Xp Yp X				Y	H
			üst	üst	üst
FHSM 604 3G DC	590	510	560	480	40
FHSM 604 4G	mm	mm	mm	mm	mm
FHMA 604 3G DC
FHSM 755 4G DC	730	510	560	480	40
FHMA 755 4G DC/DCL	mm	mm	mm	mm	mm
FHSM 905 4G DCL	880	510	840	480	40
FHMA 905 4G DCL	mm	mm	mm	mm	mm

Sızdırmazlık şeridini deliğin etrafına uygulayın ve ocağı yerleştirin. Ürünü vida ve braketlerle sabitleyin. Sızdırmazlık şeridinin fazlasını temizleyin.

Gaz kaynağı ile bağlantı

Kullanılacak gaz tipine göre düzenlenmiş olduğundan emin olduktan sonra, ürünü gaz kaynağına yürürlükteki mevzuata uygun olarak bağlayın. Aksi halde, "Enjektörlerin değiştirilmesi" paragrafında açıklanan işlemleri yerine getirin. Sıvı gaz için mevcut düzenlemelere uygun basınç regülatörleri kullanın.

Gaz kaynağına bağlantı iki şekilde yapılabilir:

A. Gazlı ocağı 12 mm çaplı sert bakır boru (3) ile bağlayın. İyi bir sızdırmazlık sağlamak için, aksesuar (1) olarak verilen elastomer contayı kullanın. B. Ocağı kesintisiz yüzeyi olan, esnek çelik bir boru (2) ile bağlayın. Bu durumda da iyi bir sızdırmazlık sağlamak için, aksesuar (1) olarak verilen contayı kullanın. Hortumun maksimum uzunluğu 2 lineer metredir.

Önemli: Bir paslanmaz çelik hortum kullanılırsa, mobilyanın hareket eden kısımlarına temas etmeyecek şekilde takılmalıdır. Engellerin olmadığı ve boylu boyunca kontrol etme imkânının bulunduğu bir alandan geçirilmelidir.

Gaz beslemesine bağladıktan sonra brülörleri yakın ve alev dengesini kontrol etmek için düğmeleri maksimum konumdan minimum konuma çevirin. Bağlantıyı kurduktan sonra herhangi bir sızıntı olup olmadığını kontrol etmek için sabunlu su kullanın.

Birleşik Krallık, Kuzey İrlanda ve İrlanda Cumhuriyeti için.

Elektrik bağlantısı

FRANKE marka ocak, boş terminalleri olan 3 çekirdekli güç kablosu ile birlikte gelir.

Aşağıdaki koşulların yerine getirildiğinden emin olun: -Evinizdeki elektrik sisteminin özelliklerinin (gerilim, maksimum akım ve güç)

FRANKE marka ocağın özelliklerine uygun olduğundan emin olun.

• Fişe ve prize kolaylıkla erişilebiliyor ve fiş takılıp çıkarılırken akım taşıyan herhangi bir parçaya erişilemeyecek bir konumdalar.

Güç kablosu değiştirilirken tamamen gazlı ocaklar için olan 3× 0,75mm² H05RR-F tipi kablo kullanılmalıdır. - İki ürünün terminalleri aynı fişe bağlı olmamalıdır. - Boş terminallerin polariteleri (Mavi = Nötr = (1) / Sarı ve Yeşil = Topraklı = (2) / Kahverengi = Canlı = (3)) dikkate alınmalıdır.

Farklı gaz tiplerine uyarlama

Uyarı: Bu işlem nitelikli bir teknisyen tarafından yapılmalıdır.

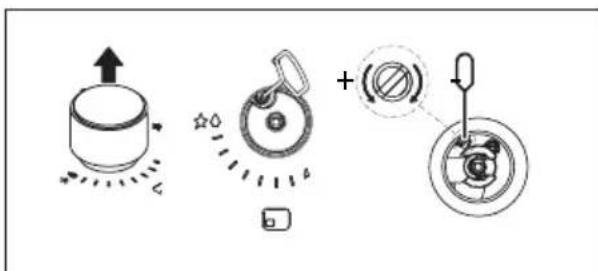

En kısık ateş ayarı

Düğmeyi çıkarın. Tornavidayı, ayar vidasına ulaşana kadar conta ve kapak arasına yerleştirin. En kısık ateşi ayarlamak için, ayar vidasını saat yönünde çevirerek ateşi kısabilir ve saat yönünün tersine çevirerek ateşi artırabilirsiniz. Ayar yapmak için kullanılacak tornavida aksesuarlar ile birlikte verilir.

Enjektörlerin değiştirilmesi

Temin edilmemiş olan enjektörler, müşteri hizmetlerinden istenmelidir.

Önemli: Tüm ürünlerin fabrika ayarları doğalgaz (G20) için yapılmıştır. Başka bir gaz tipi kullanılacak ise enjektörleri aşağıdaki şekilde değiştirin:

• Izgaraları, ocak gözü kapakları ve bek kapaklarını çıkarın; Enjektörleri sökün ve bunların yerine size verilen ve gaz kaynağı için uygun olanlar ile değiştirin ve işaretleme yerlerinin tabloda verilenlerle eşleştiğinden emin olun;
• Izgaraları, ocak gözü kapakları ve bek kapakları yeniden takın;

Bu ocak gözleri için hava ayarı yapılması gerekmez.

Ocağa erişim

Fonksiyonel parçaları içeren tepsiye erişmek için aşağıdaki adımları izleyin:

• Izgaraları, ocak gözü kapakları ve bek kapaklarını çıkarın; Düğmeleri pinlerinden kaydırarak çıkarın; Ocak gözlerini sabitleyen vidaları çıkarın; Ocağı kaldırın.

Önemli: Cihazı farklı bir gaz tipine dönüştürürken, veri levhasındaki özel alana ilgili yapışkanlı etiketi (aksesuar olarak temin edilir) yerleştirin. LPG (G30 veya G31) ile çalıştırmak için, en küçük alev ayar vidası tamamen sıkıştırılmalıdır. Bu ürünler şu kategoride temin edilir: II 2H3+.

KULLANIM AMACI

DİKKAT: Bu cihaz sadece yemek pişirmek için kullanılmalıdır. Odayı ısıtmak gibi diğer amaçlar için kullanılmamalıdır.

Fişi prizden çıkarırken ürünü veya güç kablosunu çekmeyin. Ocak kullanımda değilken ana gaz besleme musluğunu kapatın.

Yanık riski!

Kullanım esnasında fırın ızgarasına dokunmayın. Vücudun ıslak kısımları ile cihaza temas etmeyin.

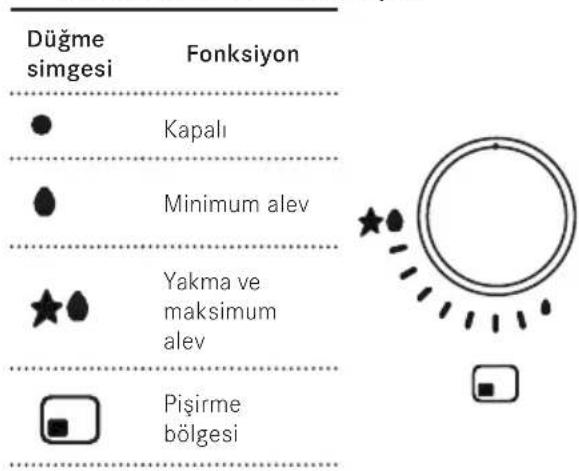

Ocak gözlerini yakma

Ocak kontrol düğmeleriyle yakılır. Ocak gözlerini yakmak için şu adımları takip edin:

• Gerekli düğmeye basın ve çevirerek yakma ve en yüksek ateş konumuna getirin.

Düğmeye, kıvılcımların ocak gözünden gelen gazı tutuşturması ve termokuplun ısınması için 3-4 saniye süreyle basılı tutun. - Ardından, düğmeye basmayı bırakın ve ateşi ayarlamak için saat yönünün tersine doğru çevirin. Ateş sönerse, işlemleri 1. adımdan itibaren tekrarlayın.

Ocak her gün kullanılan bir alettir: tencere veya pişirme kaplarından kaynaklanan çizikler, görünür malzeme aşınmaları gibi kullanım emareleri normaldir. Yoğun kullanım daha belirgin kullanım emarelerine yol açar. Bu tip durumlarda, ürün kusursuz şekilde çalışmaya devam ettiğinden şikayet gerekçesi bulunmamaktadır. Güvenlik daima garanti edilmektedir.

Ürünü destek üstü olarak kullanmayın. Cihaza hasar vermekten kaçınmak için: Termal bir arıza halinde, ısıtma plakasını kapatın ve tamamen soğumasını bekleyin. Plakanın üstüne herhangi bir kap koymayın. Hiçbir koşulda soğuk suyla soğutmaya çalışmayın. Cihaza tırmanmayın.

Cihaz, yürürlükteki ilgili güvenlik standardına ve Gaz Direktifinin güvenlik gerekliliklerine uygun olarak üretilmiştir.

Otomatik Emniyet Ventili

Bu ocaklarda; cereyan oluşması, tencerenin taşması veya gaz kaynağında geçici bir kesinti olması nedeniyle alevin kazara sönmesi durumunda gaz akışını otomatik olarak kapatan bir emniyet cihazı bulunur. Bu cihaz, alev söndükten yaklaşık 30 saniye sonra aktive edilir.

Ocak gözlerinin kullanımı

Daha az gaz tüketimi ve daha fazla verimlilik için alevin kenarlardan dışarıya taşmayacak şekilde ocak gözlerine uygun genişliklerde (aşağıdaki tabloya uyun):

Ocak yüz	Tencere tabani min-maks. ø(tavsiye edilen)
İkili Bölme 160 - 240 mm
Hizli140 - 220 mm
Yarı Hzı	140 - 200 mm
Yardıncı	60 - 140 mm

Belirtilenlerden daha büyük tencerelerin kullanımı, düğmelerin ve üst tarafın aşırı ısınmasına ve uzun süreli kullanım sonucu kapağın (paslanmaz çelik ise) sararmasına neden olabilir.

Franke, böyle bir kullanım nedeniyle oluşacak herhangi bir hasar için sorumluluk kabul etmez. (Şek. 1).

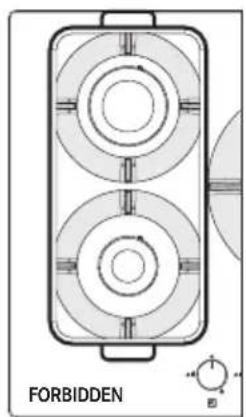

Bir tencereyi iki ocak gözüne aynı anda yerleştirmeyin. (Şek. 1). Sos tenceresi ve fiş tavası gibi kapları aynı anda iki ocak gözü üzerinde kullanmayın. (Şek. 1). Izgaranın yanlış kullanılması ocağa zarar verebilir: Izgarayı ters bir şekilde yerleştirmeyin veya ocak boyunca kaydırmayın. Emaye tabanlı dökme tava, tencere veya pişmiş toprak tencere ve tavalari 20 dakikadan fazla kullanmayın ve uzun pişirme süreleri için ocak gözünü minimuma ayarlayın. Metal örgü veya diğer tipte ısı dağıtıcıların kullanımı tavsiye edilmez.

DİKKAT: Bazı tencere veya tavaların kullanılması, çelik pişirme yüzeyinin hafif bir deformasyona uğramasına yol açabilir. Bu normaldir ve cihazın işletimini etkilemez.

Şek.1

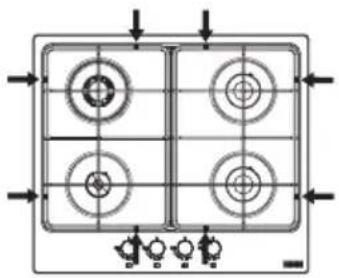

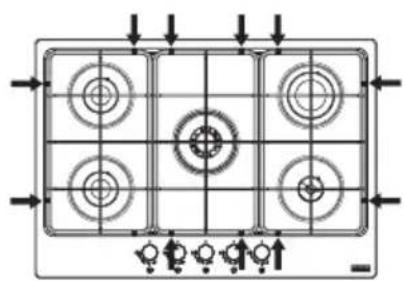

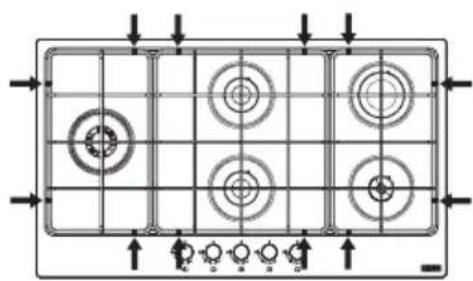

Izgaraların doğru konumu

Izgaraları, kauçuk ayaklar aşağıdaki resimlerde oklarla gösterilen doğru konumlarda olacak şekilde yerleştirdiğinizden emin olun:

TEMİZLİK VE BAKIM

Yanık riski!

Cihazı ve aksesuarlarını soğumadan temizlemeyin. Ürünün yakınında yanıcı sıvılar kullanmayın.

Herhangi bir temizlik veya bakım işlemi gerçekleştirmeden önce:

Ürünü kapatın.

Kazara ocağın yüzeyine, fonksiyonel veya estetik unsurlarına düşen yiyecekler yenmemelidir.

Ürünü temizleme

Yemek kalıntılarının yanmasını önlemek için her kullanımdan sonra ocağı temizleyin. Yemek artıklarını temizlemek için yumuşak bir bez veya süngerle su kullanın. Koruyucu temizlik maddeleri kullanmanızı tavsiye ederiz. Ocağa dökülen şeker içerikli şeyleri hemen temizleyin.

Kireç lekelerinin oluşmasını önlemek için, ürünü her zaman nemli bir bezle iyice kurulayın. Izgaraları, ocak gözü kapaklarını ve alev püskürtücü buk kafaları sıcak sabunlu su ile temizleyin ve iyice kurulayın. Bunları bulaşık makinesine atmayın. Gaz çıkış yerlerinin tamamen temiz olduklarından emin olun. Tencere yerleştirdiğiniz kısımdaki ızgaraların doğal rengi, ısı nedeniyle zamanla değişebilir.

BAKIM VE TAMİR

Herhangi bir bakım işlemi yapmadan önce, cihazın şebeke bağlantısını kesin.

Çalıştırma ile ilgili herhangi bir sorunla karşılaşmanız durumunda, Franke Teknik Servis Merkezi'ne başvurun.

Elektrik bileşenlerin bakımının sadece üretici veya müşteri hizmetleri tarafından gerçekleştirildiğinden emin olun. Sadece orijinal yedek parçaları kullanın. Hasarlı kabloların sadece üretici veya müşteri hizmetleri tarafından değiştirildiğinden emin olun.

Müşteri hizmetleriyle irtibata geçerken lütfen aşağıdaki bilgileri temin edin:

• arıza türü
• ürün modeli (Art. / Cod.)
• seri numarası (S.N.)

Bu bilgi broşürde veya ocağın alt kısmında yer almaktadır.

Ocak düzgün bir şekilde çalışmazsa, Franke Teknik Servis Merkezini aramadan önce problemi belirlemek için Sorun Giderme Kılavuzuna bakın:

SORUN GİDERME KILAVUZU

Arıza tipi Aşağıdakini kontrol edin

A

Ocak gözü yanmıyor, yanık kalmıyor veya alev sabit değil

1 Gaz veya elektrik kaynağının kapalı olmadığını 2 Gaz besleme musluğunun açık olmadığını 3 Yeniden doldurulabilir gaz silindirinin (sıvı gaz) boş olmadığını 4 Ocak gözü açıklıklarının tıkalı olmadığını 5 Tapa ucunun kirli olmadığını 6 Brülörün tüm parçalarının doğru konumlandırılmadığını 7 Ocağın yakınlarında hava akımı olmadığını 8 Brülörü yakarken, düğmeye, koruma cihazını etkinleştirmek için yeterli süre boyunca basılmadığını (sayfa 163 "Kullanım amacı"na bakın) 9 Termokuplun yanındaki ocak gözü açıklıklarının tıkalı olmadığını 10 Minimum gaz ayarının doğru olmadığını 11 Kabin tabanının tamamen düz olmadığını 12 Kabın, brülörün üstünde ortalanmadığını 13 Izgaraların değiştirilmediğini veya yanlış yerleştirilmediğini 12 Kabın, brülörün üstünde ortalanmadığını 13 Izgaraların değiştirilmediğini veya yanlış yerleştirilmediğini

B

Kaplar (tencereler, tavalar, çaydanlıklar) sabit değil

Yukarıdakileri kontrol ettikten sonra arıza devam ederse en yakın Franke Teknik Servisi ile irtibata geçin.

ELDEN ÇIKARMA

Ambalaj

Tüm ambalaj malzemeleri (karton, plastik film (PE) ve polistiren (EPS)) işaretlenmeli ve mümkünse geri dönüşüm için toplanmalı ve çevre dostu bir yöntemle bertaraf edilmelidir.

Bağlantıyı kesme

Ürünün şebekeyle bağlantısını kesin. Sabit ürünlerde bu işlem kalifiye bir elektrikçi tarafından gerçekleştirilmelidir.

Elden çıkarma

Ürün veya ambalaj üzerindeki sembol, ürünün evsel atıklarla beraber atılmaması gerektiğini gösterir.

Atılacak ürünü, elektrik ve elektronik ürünlere özel atık toplama noktası yoluyla elden çıkarın.

Elektrikli ve elektronik cihazlarda kullanılan tehlikeli maddelerin azaltılmasına ve atıkların atılmasına ilişkin 2012/19/EU sayılı Direktifle uyumlu olarak.

Hurdaya çıkan ürünün daha sonra geri dönüşüm, geri kazanım ve çevre dostu bir şekilde bertarafı için bağımsız olarak uygun bir şekilde toplanması, çevre ve sağlık üzerindeki potansiyel olumsuz etkinin önlenmesini sağlar ve ev aleti üretiminde kullanılan malzemelerin geri dönüştürülmesini kolaylaştırır.

MÜŞTERİ HİZMETLERİ

Arka sayfada veya www.franke.com adresindeki web sayfamızda ülkeniz için verilen irtibat adresine başvurun.
