FHMA 755 4G DC MB C - Cuisinière FRANKE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson au gaz encastrable
Marque	Franke
Modèle	FHMA 755 4G DC MB C
Nombre de brûleurs	5 (1 Double Couronne, 2 Rapides, 1 Semi-rapide, 1 Auxiliaire)
Dimensions hors tout (L x P)	730 x 510 mm
Dimensions de découpe (L x P)	560 x 480 mm
Épaisseur du plan de travail	40 mm (minimum)
Poids net	11,5 à 13 kg
Alimentation électrique	220-240 V ~ 50/60 Hz, 0,6 W
Types de gaz compatibles	Gaz naturel G20 (20 mbar) et GPL G30/G31 (28-30/37 mbar)
Puissance totale installée (gaz)	10,8 kW (gaz naturel) / 10,5 kW (GPL)
Débit nominal total (G20)	1,028 m³/h
Débit nominal total (G30/G31)	764 g/h
Brûleur Double Couronne	3,3 kW (nominal), 0,91 kW (réduit), injecteur 218 (G20/G30)
Brûleur Rapide (x2)	1,15 kW (nominal), 0,85 kW (réduit), injecteur 218 (G20)
Brûleur Semi-rapide	0,97 kW (nominal), 0,65 kW (réduit), injecteur 127
Brûleur Auxiliaire	0,72 kW (nominal), 0,50 kW (réduit), injecteur 73
Allumage	Allumage électrique intégré (bouton rotatif)
Sécurité	Vanne de sécurité thermocouple (arrêt automatique du gaz si flamme s'éteint)
Matériau de la surface	Acier inoxydable
Grilles	Grilles avec pieds en caoutchouc, amovibles
Nettoyage	Nettoyer après chaque usage avec un chiffon doux et de l'eau; ne pas utiliser de nettoyeurs vapeur ni d'abrasifs
Pièces détachées	Utiliser exclusivement des pièces détachées d'origine Franke
Réparabilité	Toute intervention doit être effectuée par un technicien qualifié; contacter le SAV Franke
Garantie	Garantie constructeur (voir conditions)

FOIRE AUX QUESTIONS - FHMA 755 4G DC MB C FRANKE

Comment allumer un brûleur ?

Appuyez et tournez le bouton correspondant jusqu'à la position allumage et puissance maximale. Maintenez le bouton enfoncé pendant 3 à 4 secondes pour que le thermocouple chauffe. Relâchez ensuite le bouton et ajustez la flamme en tournant dans le sens antihoraire.

Que faire si la flamme s'éteint accidentellement ?

Coupez immédiatement la commande du brûleur et n'essayez pas de rallumer pendant au moins 1 minute. La vanne de sécurité coupe automatiquement l'arrivée de gaz après environ 30 secondes. Après 1 minute, vous pouvez rallumer normalement.

Quel type de gaz utiliser avec cette table de cuisson ?

L'appareil est réglé en usine pour le gaz naturel G20 (20 mbar). Il est également compatible avec le GPL (G30 butane 28-30 mbar ou G31 propane 37 mbar) après remplacement des injecteurs et réglage de la flamme minimum.

Comment convertir la table de cuisson pour un autre type de gaz ?

Faites appel à un technicien qualifié. Il devra remplacer les injecteurs par ceux adaptés au nouveau gaz (fournis ou à commander) et régler la vis de flamme minimum. Pour le GPL, visser à fond la vis de réglage minimum. L'autocollant de conversion doit être apposé sur la plaque signalétique.

Quelles sont les dimensions de découpe nécessaires pour l'encastrement ?

Les dimensions de découpe sont de 560 mm en largeur et 480 mm en profondeur. L'épaisseur du plan de travail doit être d'au moins 40 mm. Respectez les distances de sécurité : 150 mm des parois latérales, 50 mm de la paroi arrière et 700 mm au-dessus pour les placards.

Comment nettoyer les brûleurs et les grilles ?

Nettoyez les grilles, les capuchons des brûleurs et les diffuseurs de flammes à l'eau chaude savonneuse, puis essuyez soigneusement. Ne les lavez pas au lave-vaisselle. Veillez à ce que les zones de sortie du gaz soient parfaitement propres. Essuyez la surface avec un chiffon doux et de l'eau, sans produits abrasifs.

Pourquoi le brûleur ne s'allume-t-il pas ou ne reste-t-il pas allumé ?

Vérifiez que l'alimentation en gaz et en électricité est active, que le robinet de gaz est ouvert, que la bouteille de GPL n'est pas vide, que les ouvertures du brûleur ne sont pas obstruées, que les pièces du brûleur sont correctement positionnées et que le bouton a été enfoncé suffisamment longtemps (3-4 secondes). En cas de problème persistant, contactez le SAV.

Quelle est la puissance des brûleurs ?

Les brûleurs ont les puissances nominales suivantes : Double Couronne 3,3 kW, Rapide 1,15 kW (x2), Semi-rapide 0,97 kW, Auxiliaire 0,72 kW. La puissance réduite est indiquée dans le manuel.

Quels diamètres de casseroles sont recommandés ?

Utilisez des casseroles adaptées à chaque brûleur : Double Couronne : 160-240 mm, Rapide : 140-220 mm, Semi-rapide : 140-200 mm, Auxiliaire : 60-140 mm. Évitez que la flamme dépasse du fond de la casserole.

Que faire en cas de panne ou problème technique ?

Avant d'appeler le SAV, consultez le guide de dépannage dans la notice. Si le problème persiste, contactez le service client Franke en fournissant le type de défaut, le modèle (Art./Cod.) et le numéro de série (N.S.) situés sur la plaque signalétique.

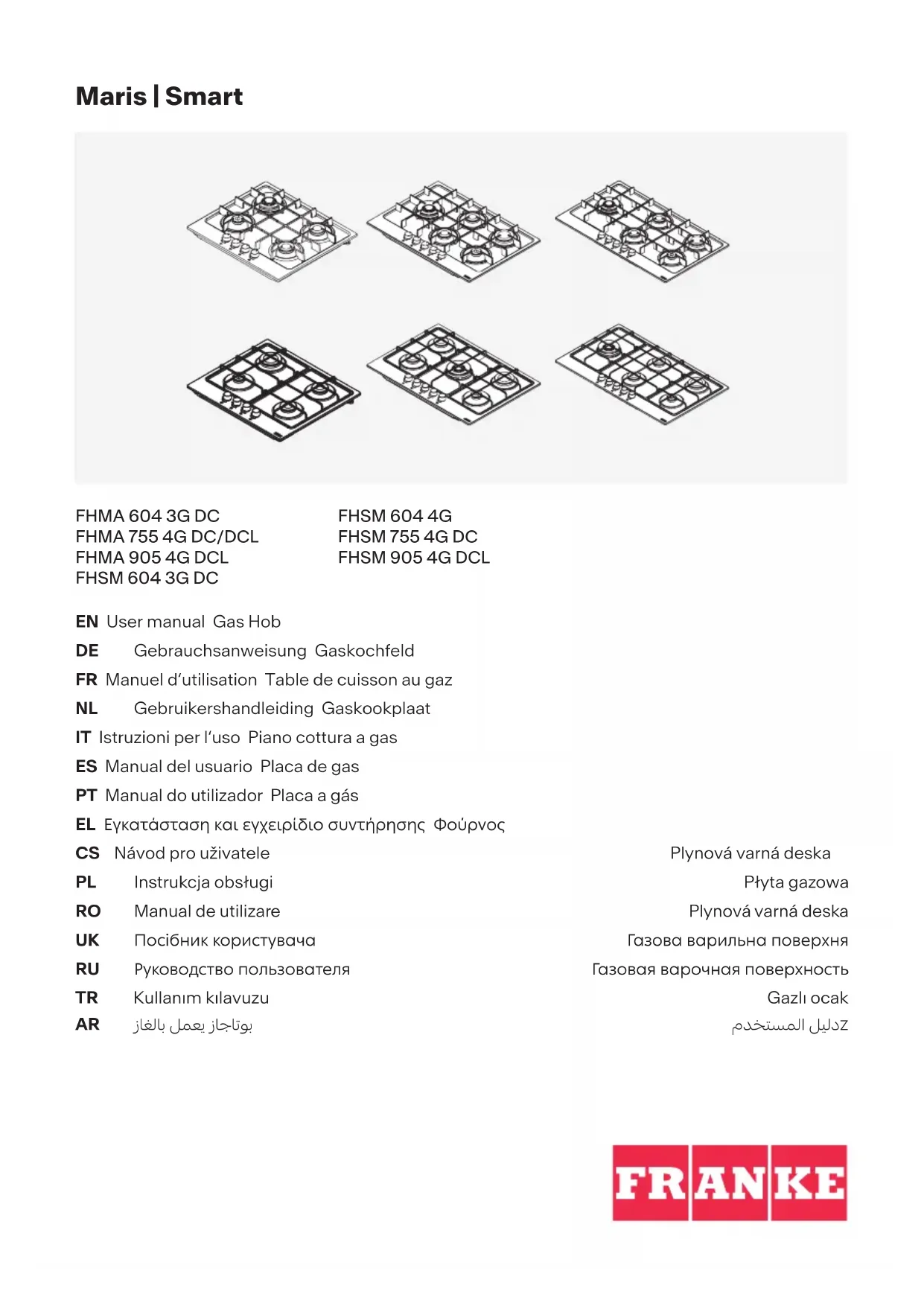

MODE D'EMPLOI FHMA 755 4G DC MB C FRANKE

FR Manuel d'utilisation Table de cuisson au gaz

RO Manual de utiliser

Plynová varná deska

UK Noci6HnK KopncTyBaHa

TazOBA BapnIbHa NOBepxHra

RU RykoBOIDTO NOIb3OBaTeJRA

TaoBaB aPoUHa nOBepxHocTb

TR Kullanim kilavuzu

Gazli ocak

AR jlujglg

pssss

SAFETY INFORMATION

Dans le present manuel et sur votre apparéil, nous avons fourni de nombreux messages de sécurité importants.

Il convient de tous jours lore et respecter tous les messages de sécurité.

Franke se réserve le droit d'apporter des modifications au produit sans préavis. Toutes les informations sont correctes au moment de la publication.

Les enfants à partir

de 8 ans et les personnes aux capacités physiques, sensorielles ou mentales réduites, ou disposant d'une expérience ou de connaissances limitées, ne doivent pas utiliser ni nettoyer l'appareil, excepté sous la surveillance et les conseils d'une personne responsable de leur sécurité.

Les enfants de moins de 8 ans ne sont pas autorisés à utiliser ou nettoyer l'appareil, même sous supervision.

Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

Risque de blessure!

Cet apparéil n'est pas un jouet.
Maintainir les enfants et les animaux éloignés du dispositif et des matériaux d'emballage, par exemple film plastique et polystyrene;ils peuvent s'avérer dangereux, il convient donc de les jeter de manière correcte.
Ne pas laisser les enfants sans surveillance à proximé de l'appareil.
Ne pas laisser les enfants jouer avec l'appareil.

Risque de brûlures!

L'appareilCHAUFFEPendantsonutilisation.Vousdevezfaireattentiona ne pas toucherla plaque.

ATTENTION: les parties
accessibles peuvent devenir
chaudes pendant l'utilisation.
Les jeunes enfants doivent etre
tenus à I'ecart.

Assurez-vous que le type et l'alimentation de gaz sont compatibles avec les specifications de l'appareil. La table de cuisson a eteDeveloppee exclusivement pour une utilisation domestique,

non professionnelle dans les foyers uniquement.

Le type de gaz pour lequel l'appareil est prévu est indiqué sur la plaque signalétique au bas du plateau.
Avant l'installation, s'assurer que les conditions locales d'alimentation en gaz (nature du gaz et pression du gaz) et le réglage de l'appareil sont compatibles.
Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux réglementations d'installation en vigueur. Une attention particulière doit être portée aux exigences applicables concernant la ventilation.
Les conditions de réglage sont inscrites sur l'étiquette (ou sur la plaque signalétique).

Portez une attention particulière aux réglementations sur la ventilation.
Avec un code de la commande, éteignez les plaques à l'aide des commutateurs.
Assurez-vous que les brûleurs sont froids avant de referrer le capot, si l'appareil en est équipé.

Risque d'électrocution en cas d'infiltration de liquides!

L'appareil contient des composants électriques.

S'assurer qu'aucun liquide ne pénétre à l'intérieur de l'appareil.
Ne pas utiliser de vapeur sous pression pour nettoyer l'appareil.
Si les flames du brûleurs s'éteignent accidentellement, coupez la commande du brûleur et ne tentez pas de rallumer le brûleur pendant au moins 1 min.
Le dispositif ne doit pas etre actionné pendant plus de 15 secondes, si après 15 secondes, le brûleur ne s'est pas allumé, arrêtez d'utiliser le dispositif et ouvre la portedu compartment et/ou attendez au moins 1 minute avant d'essayer d'allumer encore une fois le brûleur.
Assurez-vous que l'appareil est installé de manière à pouvoir le déconnecter de l'alimentation électrique, avec une distance d'ouverture de contact (3 mm) assurant une déconnexion complète dans les conditions de surtension de catégorie III.

Assurez-vous que l'appareil est connecté à un système de mise à la terre conforme aux réglementations en vigueur.

ATTENTION : L'utilisation

d'un apparéil de cuisson à gaz génére de la chaleur, de l'humidité et des produits de combustion dans le local où il est installé.

Assurez-vous que la cuisine est bien ventilée, particulièrement quand l'appareil fonctionne : gardez les troughs d'aération naturels ouverts ou instaliez une ventilation mécanique (hotte aspirante).
Ne pas utiliser l'appareil avec un interrupteur hora externe ou un système de télécommande séparé.

ATTENTION: Vous doivent surveiller le processus de cuisson. Tout processus de cuisson court doit être surveillement en continu.

Ne pas utiliser de nettoyeurs à vapeur ni de jets d'eau directs.
Ne jamais utiliser de tampons à récurer, de laine d'acier, d'acide chlorhydrique ou d'autres produits qui pourraient rayer ou marquer la surface.

N'utilisez jamais d'objets pointus qui pourraient abimer les joints entre le bandeau et le plan de travail.
Assurez-vous de la parfaite propre des zones de sortie du gaz.
Ces consignes ne sont valables que si le symbole du pays est present sur l'appareil. Si le symbole n'est pas present sur l'appareil, il est nécessaire de se reférer aux instructions techniques qui devraient fournir les consignes nécessaires concernant la modification de l'appareil aux conditions d'utilisation du pays.

Risque d'incendie!

Ne rangez pas d'objects sur les surfaces de cuisson.

AVENTISSEMENT :

Laisser cuire des alimentents sans supervision ou en automatique sur une table en presence de graisse ou d'huile représenté un danger et peut provoquer un incendie. L'huile chaudes'enflammme facilement.

CARACTERISTIQUES TECHNIQUES

FHSM 604 4G

FHMA/FHSM 604 3G DC FHMA 755 4G DCL FHSM/FHMA 4G 755 DC FHMA/FHSM 905 4G DCL

Position Brûleur Débit		nominal G20	Injecteurs G20 20 mbar	Débit nominal G30	Débit nominal G31	Injecteurs G30 / G31 28-30/ 37 mbar	Puisance nominale (kW)	Puisance réduite (kW)
4 DC 0,315 1,35				240 240 0,91 3,3*218 *218 *0,85	*3			2,10
3	R	0,286	1,15	218	218	0,85	3	1,30
2	SR	0,166	0,97	127	127	0,65	1,75	0,70
1	AUX	0,095	0,72	73	73	0,50	1	0,65
Pression (mbars)	min.	17		20	25
	nom.	20		28-30	37
	max.	25		35	45
Type de gaz		G20 Gaz naturel			GPL G30 Butane G31 Propane		cat. II 2H3+

*TOUS LES MODELES FHMA

CONFIGURATION DES MODELES
Modèle nr	AUX	nrSR	nrR	nrDC	Nbrûleurs	Source de chaleur	Débit nominal total - G20 (m3/h)	Débit nominal total - G30/ G31 (g/h)	Air nécessaire à la combustion (m3/h)	Puisance nominale du gaz installé tot. (kW)	Puisance nominale du GPL gaz installé tot. (kW)	Poids net-brut (kg)
FHSM 604 4G	1	2	1		4	GAZ	0,713	545	15	7,5	7,5	8-9,4 (C) 7,1-8,5 (E)
FHSM 604 3G DC	1	2		1	4	GAZ	0,742	567	15,6	7,8	7,8	8-9,4 (C) 7,1-8,5 (E)
FHSM 755 4G DC	1	2	1	1	5	GAZ	1,028	785	21,6	10,8	10,8	10,5 -12(C) 8,9-10,4 (E)
FHSM 905 4GDCL	1	2	1	1	5	GAZ	1,028	785	21,6	10,8	10,8	14-15,7 (C) 12,5-14,2(E)
FHMA 604 3G DC	1	2		1	4	GAZ	0,742	545	15,6	7,8	7,5	8,8-10,2 (C)
FHMA 755 4G DC	1	2	1	1	5	GAZ	1,028	764	21,6	10,8	10,5	11,5-13 (C)
FHMA 755 4GDCL	1	2	1	1	5	GAZ	1,028	764	21,6	10,8	10,5	11,5-13 (C)
FHMA 905 4GDCL	1	2	1	1	5	GAZ	1,028	764	21,6	10,8	10,5	14,5-16,2 (C)
DC = Double Couronne SR = Semi-Rapide R = Rapide AUX = Auxiliaire C = Ponte E = Émailled Alimentation = 220-240V; Fréquence = 50-60Hz; Puisance / Intensité = 0,6 Watts

INSTALLATION

L'installation et le raccordement electrique/gaz doivent etre réalisés uniquement par un personnel spécialise et dûment autorisé.

Le fabricant decline toute responsabilité en cas de léSION aux personnes ou de dommages aux biens dus au non-respect de ces dispositions.

Le branchement au gaz doit être conforme aux réglementations en vigueur dans le pays au moment de l'installation.

Vérifier que l'appareil est directement branché sur la prise secteur. S'assurer qu'aucun adaptateur, multiprise ou autre rallonge ne sont utilisés pour brancher l'appareil.

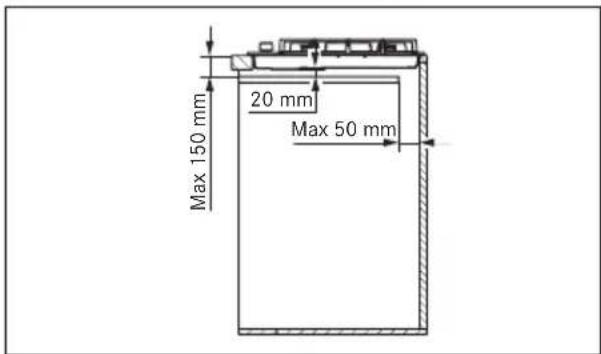

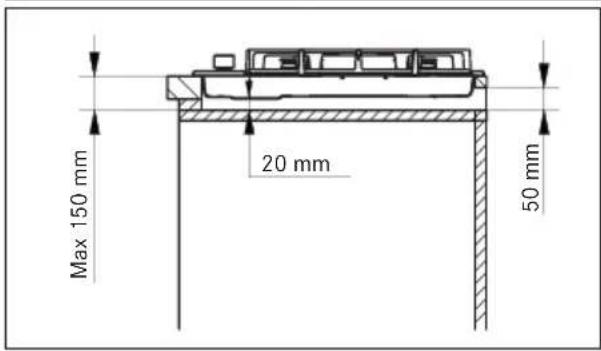

Exigences pour le meuble

Ce manuel se refère à une table de cuisson au gaz encastrée de classe 3 et au type Y pour la partie électrique.

Le tuyau de gaz ne doit pas entraer en contact avec les côtes du four sous la plaque de cuisson.

Pour les unités encastrées, les composants (plastiques et bois de placage) doivent être assemblés à l'aide d'adhesifs résistant à la chaleur (min. 100^ ): les matériaux et adhesifs non appropriés peuvent se déformer et se détacher.

La ventilation des pieces doit être conforme aux reglementations locales.

L'element de cuisine doit laisser assez d'espace pour permettre le branchement de l'appareil.

Important: ces apparèils sont de type « Y » en termes de degré de protection contre les risques d'incendie. La distance minimale entre le bord de l'appareil et la paroi latérale est de 150 mm, de 50 mm pour la paroi arrêté et de 700 mm pour les évventuels placards au-dessus de lui. Il est conseillé d'intégrer l'appareil dans des plans de travail de 40 mm d'épaissur.

Si les dimensions diffèrent, les éventuelles modifications doivent être générées par le technicien.

Remarque: Si une hotte est installée au-dessus de la plaque de cuisson, voir les instructions d'assemblage de la hotte pour connaître la distance à respecter.

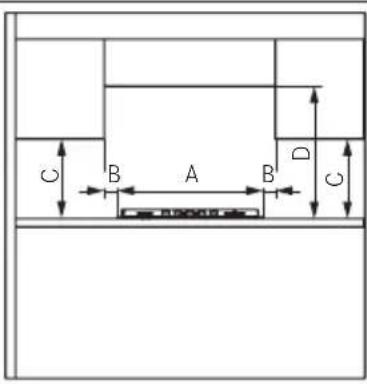

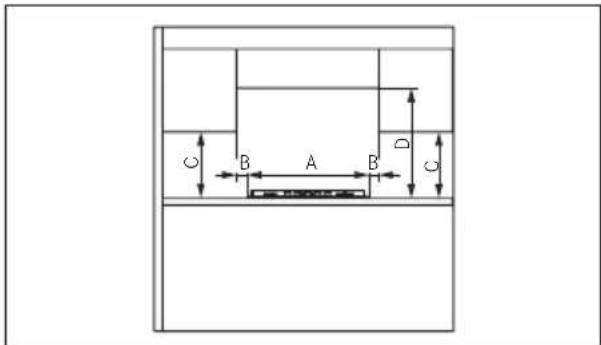

DIMENSIONS MINIMALES (MM)

A=590/730/880 B=50

C=400D=700

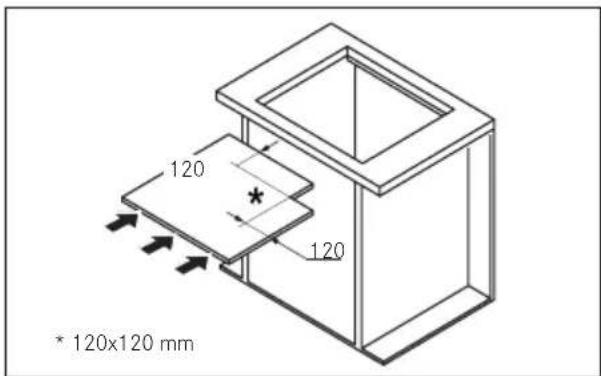

Si I'appareil n'est pas installé au-dessus d'un four: disposez un déflecteur séparateur.

Procedure d'installation

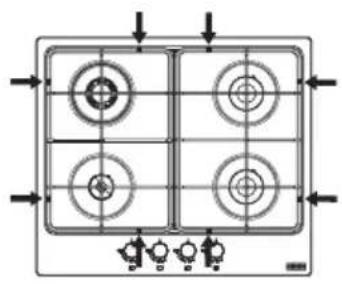

L'appareil est fixé à l'unité au moyen des supports et accessoires fournis.

Assurez-vous qu'il y a un libre accès aux éléments de fixation à l'avant et à l'arrière après l'instruction de l'appareil.

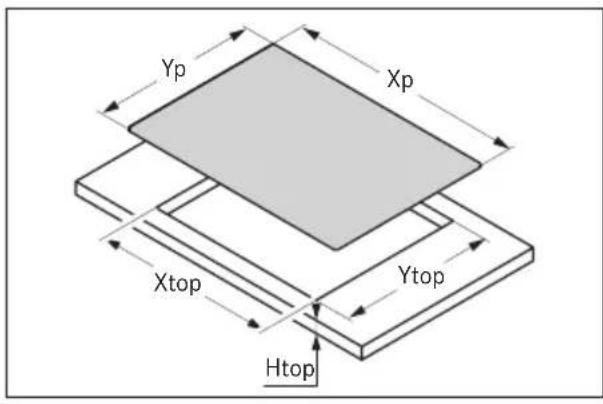

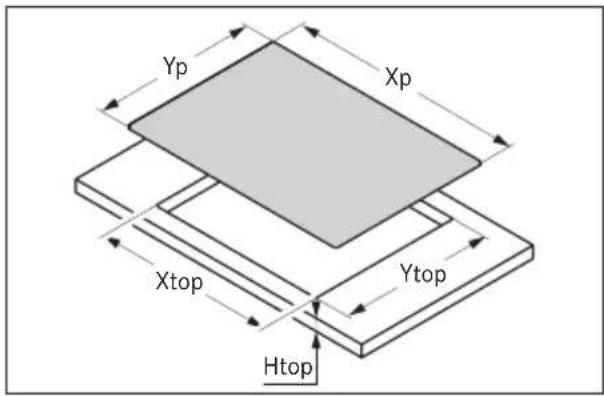

Préparez le trou dans le plan de travail selon les dimensions indiquées. Veillez a respecter les dimensions indiquées.

Modèle Xp Yp X				Y haut	H haut
FHSM 604 3G DC	590	510	560	480	40
FHSM 604 4G	mm	mm	mm	mm	mm
FHMA 604 3G DC
FHSM 755 4G DC	730	510	560	480	40
FHMA 755 4G DC/DCL	mm	mm	mm	mm	mm
FHSM 905 4G DCL	880	510	840	480	40
FHMA 905 4G DCL	mm	mm	mm	mm	mm

Applique la bande d'etanchéité autour du trou et positionné la table de cuisson.
Fixez l'appareil avec les vis et les supports.
Retirez la bande d'étanchéité en excès.

Connexion à l'arrivée de gaz

Branchez l'appareil à l'arrivée de gaz, dans le respect des réglementations en vigueur, seulement après s'être assure qu'elle correspond au type de gaz à utiliser. Autrement, effectuez les opérations décrites au paragraphe "Remplacement des injecteurs".

Pour le gaz liquide, utilisez des régulateurs de pression conformes aux réglementations en vigueur.

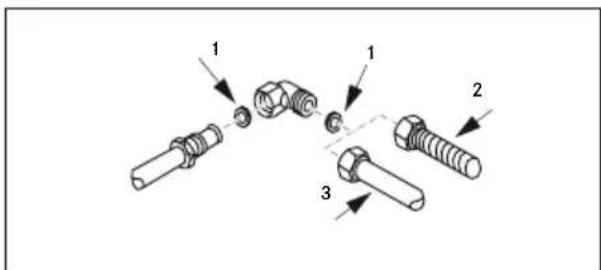

La connexion à l'arrivée de gaz peut être réalisée de deux manières :

A. Reliez la table de cuisson au gaz avec un tuyau en cuivre rigide de 12mm de diametre (3). Pour obtenir une bonne etanchete, utilisez le joint elastomere fourni comme accessoire (1). B. Reliez la table de cuisson avec un tube en acier flexible à surface continue (2). Dans ce cas également, pour Broker une belle etanchete, utilisez le joint fourni comme accessoire (1). La longueur maximale du tuyau est de 2 metres linéaires.

Important: Si un tuyau en acier inoxydable est utilisé, il doit être installé de façon à ne toucher aucune partie mobile de l'ameublement. Il doit passer à travers une zone sans le moindre obstacle et où il est possible de l'inspecter sur toute sa longueur.

Aprese le raccordement a l'alimentation de gaz, allumez les bruleurs et tournez les boutons de la position max a la position min pour vérifier la stabilité de la flamme.
Avec de l'eau savonneuse.

Pour le Royaume Uni, l'Irlande du Nord et la République d'Irlande.

Branchementélectrique

La table de cuisson FRANKE est dotée d'un cable electrique à 3 conducteurs et bornes libres.

Assurez-vous des points suivants:

• Les caractéristiques du circuit électrique domestique (tension, puissance maximale et intensité) sont compatibles avec celles de votre table de cuisson FRANKE.
  -La fiche et la prise sont accessibles facilement et sont placees de façon qu'aucune partie sous tension ne soit accessible lors de l'insertion et du retrait de la fiche.
• Un cable 3 × 0,75 ~mm^2 de type H05RR-F pour tables de cuisson entierement au gaz est utilisé pour le remplacement du cable d'alimentation.
• Les bornes de deux apparèils ne sont pas reliées à la même fiche.
• Les polarités des bornes libres sont respectées (bleu = neutre = (1) / jaune et vert = terre = (2) / marron = tension = (3)).

Ajustement aux différents types de gaz

Avertissement: Cette opération doit être effectuee par un technicien qualifie

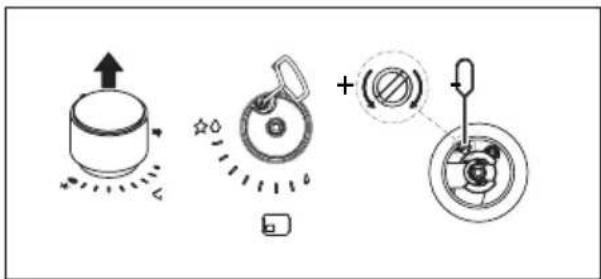

Réglage minimum de la flamme

Enlevez le bouton.
Insérez le tournevis entre le joint et le couvercle jusqu'à ce qu'ilatteigne la vis de réglage.
- Réglez la flamme minimum en tournant la vis de réglage dans le sens horaire pour diminuer et dans le sens inverse pour l'augmenter. Le tournevis de réglage est fourni avec les accessoires.

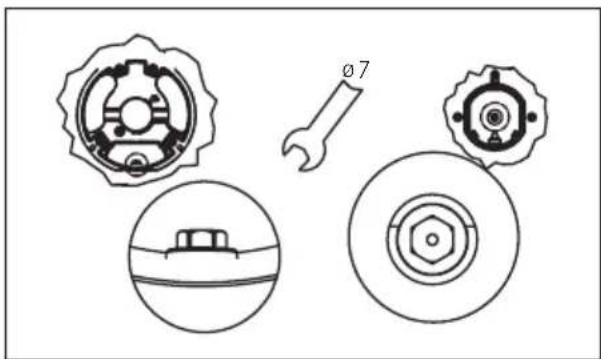

Remplacement des injecteurs

Les injecteurs non fournis doivent etre demandes au service client.

Important : tous les apparèils sont régés en usine pour une utilisation au gaz naturel (G20). Si un type de gaz différent est utilisé, remplacez les injecteurs comme suit :

• Retirez les grilles, les capuchons des brûleurs et les diffuseurs de flammes;
• Devissez les injecteurs et remplacez-les par ceux fournis et qui sont adaptés à l'arrivée de gaz, en vous assurant que le marquage coïncide avec celui du tableau ;
• Réinstallé les diffuseurs de flamme, les capuchons des brûleurs et les grilles; Ces brûleurs ne nécessitant aucun réglage de l'air.

Accès à la plaque de cuisson

Pour acceder au plateau contenant les pieces fonctionnelles, proceedez comme suit :

• Retirez les grilles, les capuchons des brûleurs et les diffuseurs de flammes;
• Déposez les boutons en les faisant glisser de leurs broches;
• Déposez les vis qui maintainennent les brûleurs sur la plaque;
• Soulevez la plaque de cuisson.

Important : Lors de la conversion de l'appareil vers un type de gaz différent, placez I'autocollant correspondant (fourni en accessoire) à l'endetroit prévu à cet effet sur

la plaque de données. Pour une utilisation avec du GPL (G30 ou G31), la vis de réglage minimum de la flamme doit être visée à fond. Ces apparéils sont fournis en cat. II 2H3+.

USAGE PRÉVU

ATTENTION: Cet apparéil est concu
uniquement pour cuisiner. Il ne doit pas être
utilisé pour d'autres buts, comme chauffer une
piece.

Ne tirez pas sur l'appareil ou le cable d'alimentation pour le débrancher.
Fermez le robinet d'arrivée générale du gaz quand la table n'est pas utilisée.

Risque de brûlures!

Ne touche pas les grilles pour casseroles pendant la cuisson.
Ne touche pas l'appareil avec des parties mouillées du corps.

Allumage des brûleurs

La table de cuisson s'allume à l'aide des boutons de commande rotatifs. Pour allumer les brûleurs, procédez comme suit :

• Appuyez et tournez le bouton jusqu'à la position allumage et puissance maximale.
• Maintenez le bouton enforcé pendant 3 à 4 secondes pour permettre aux étincelles d'enflammier le gaz sortant du brûleur et pour permettre au thermocouple de chauffer.
• Puis, relâchéz le bouton et réglez la flamme en le tournant dans le sens antihoraire. Si la flamme s'eteint, repêtez la procédure à partir de l'étépe 1.

Icône debouton

Fonction

Éteint

Flamme minimum

Éclairage et flamme maximum

Zone de cuisson

La table de cuisson est un apparéil àutilisation quotidienne: il est normal que les casseroles ou les ustensiles de cuisine causent des marques d'utilisation ou d'abrasion. Un usage intensif peut entraîner de nombreuses marques d'utilisation.Dans ce cas, l' apparéil continue à fonctionner parfaitement et une réclamation n'est pas justifiée.La sécurité est always garantie.

N'utilisez pas l'appareil comme support. Pour éviter d'endommager l'appareil :
En cas de defaillance thermique, eteignez la plaque et laissez-la refroidir complètement.
Ne placez pas de vaissele dessus. Ne refroidissez avec de I'eau froide en aucune circonstance.
Ne pas monter sur l'appareil. L'appareil est fabriqué conformément aux normes de sécurité pertinentes en vigueur et aux conditions requises de sécurité de la Directive sur le Gaz.

Valve de sécurité automatique

Ces tables de cuisson sont équipées d'un dispositif de sécurité qui ferme automatiquement le flux de gaz si la flamme s'eteint accidentellement, en raison d'un courant d'air, du débordement de liquide ou d'une interruption-temporaire de l'arrivée de gaz. Ce dispositif s'enclenché env. 30 secondes après l'extinction de la flamme.

Utilisation des brûleurs

Pour une consommation de gaz réduite et une meilleure efficacité, utilisez des casseroles de largeurs adaptées aux brûleurs, en s'assurant que la flamme ne dépasse pas sur les bords (respecter le tableau suivant):

Brûleur	Ø mini, maxi de la casserole (conseillé)
Double couronne	160 à 240 mm
Rapide 140 à 220 mm
Semi-rapide 140 à 200 mm
Auxiliaire 60 à 140 mm

L'utilisation de casseroles plus larges que celles indiquées peut entrainer une surchauffe des boutons et de la table et, en cas d'utilisation prolongée, le jaunissement du couvercle (s'il est en acier inoxydable).

Franke decline toute responsabilité pour les dommages dus à une telle'utilisation. (Fig. 1)

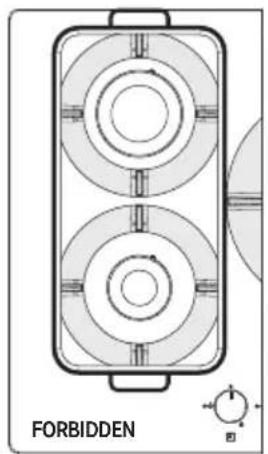

Ne placez pas la meme casserole sur deux bruleurs. (Fig.1)
N'utilisez pas deux brûleurs en même temps avec un seul contenant, comme une casserole ou une poële à poisson. (Fig.1)
Unemauvaiseutilisationdesgrillespeut endommagerla tabledecuisson:neposez paslesgrillesaI'envers etne lesfaitespas glisserlelongdela tabledecuisson.
Si vous utilisez des cassetoles et des poêles en fonte, en pierres ollaires ou en terre-cuite, ne les utilisez pas plus de 20 minutes, en cas de cuisson longue, reglez le brûleur au minimum.
Les diffuseurs de chaleur tels que les mailles en métal, ou de tout autre type, ne sont pas recommendés.

ATTENTION:L'utilisation de casseroles ou poêles particulières peut provoquer une légere déformation-temporaire de la surface de cuisson en acier. Cela est normal et n'afecte pas le fonctionnement de l'appareil.

Fig. 1

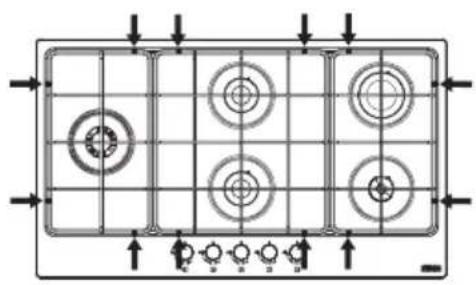

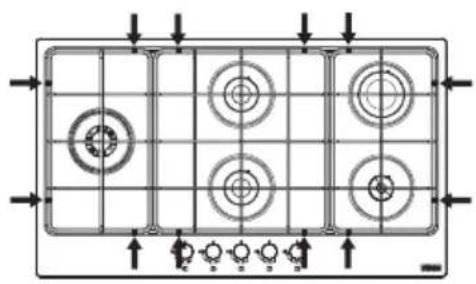

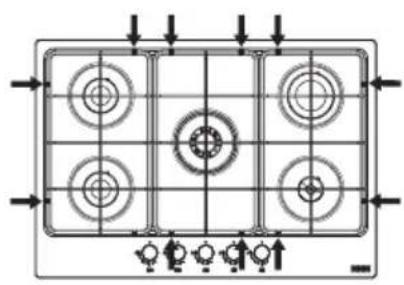

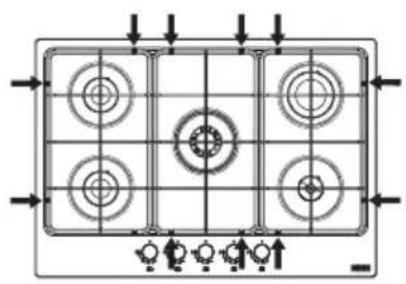

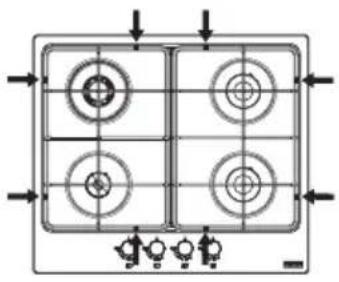

Position correcte des grilles

Assurez-vous de placer les grilles avec les pieds en caoutchouc dans la bonne position, comme indiqué par les flèches sur les photos ci-dessous :

NETTOYAGE ET ENTRETIEN

Risque de brûlures!

Ne nettoyez pas l'appareil et ses accessoires tant qu'ils ne sont pas froids.
N'utilisez pas de liquides inflammables a proximite de l'appareil.

Avant toute opération de nettoyage et d'entretien :

Eteindre I'appareil.

Les alimentés qui tombent ou se déposent sur la surface, sur les éléments fonctionnels ou esthétiques de la table de cuisson ne doivent pas être consommés.

Nettoyage de l'appareil

Nettoyez la table de cuisson après chaque utilisation, afin d'eviter la combustion des résidus alimentaires.
Pour nettoyer les résidus alimentaires, utilisez un chiffon doux ou une éponge avec de l'eau. Nous vous recommendons d'utiliser des agents de nettoyage de protection.
Éliminez sans tarder les résidus alimentaires, contenant beaucoup de sucre.
- Séchez toujours l'appareil avec soin, après avoir passé dessus un chiffon humide pour éviter les dépôts calcaires.
Nettoyez les grilles, les capuchons des brûleurs et les diffuseurs de flammes à l'eau chaude savonneuse, en vous assurant de les essuyer avec précaution. Ne les lavez pas au lave-vaisse. Assurez-vous de la parfaite propre des zones de sortie du gaz.
La couleur d'origine des grilles à casseroles peut s'alterer avec le temps sur la partie où repose les casseroles, en raison de la chaleur.

MAINTENANCE ET RÉPARATION

Avant toute opération de maintenance, débranchez l'appareil de l'alimentation électrique.

En cas de problème technique, contactez le SAV Franke.

S'assurer que la maintenance des composants électriques est effectuee uniquement par le fabricant ou le service clientèle. Utiliser exclusivement des pieds detachées d'origine.

S'assurer que les cables endommages sont uniquement replacés par le fabricant ou le service clientèle.

Lorsque you contactez le service clientele, veuillez fournir les informations suivantes :

-type de défaut
- modele d'appareil (Art./Cod.)
- nombre de série (N.S.)

Cette information est donnée sur la plaque signalétique de la brochure ou sous la table de cuisson.

Si la table de cuisson ne fonctionne pas correctement, avant d'appeler le S.A.V Franke, referez-vous au Guide de Dépannage pour déterminer le problème :

GUIDE DE DÉPANNAGE

Type de défaut Vérifiez que:

A

Le brûleur ne s'allume pas, ne reste pas allumé ou les flammes ne sont pas régulières

1 L'alimentation en gaz ou en électricité n'est pas coupée
2 Le robinet d'alimentation du gaz n'est pas ouvert
3 La bouteille de gaz rechargeable (gaz liquide) n'est pas vide
4 Les ouvertures du brûleur ne sont pas obstruées
5 La prise electrique n'est pas sale
6 Toutes les parties du brûleur n'ont pas été positionnées correctement
7 Il n'y a pas de courant d'air pres de la table de cuisson
8 Lors de l'allumage du bruleur, le bouton n'a pas ete enfoncé depuis suffisamment longtemps pour activer le dispositif de protection (voir page 33 "Usage prevu")
9 Les ouvertures du bruleur ne sont pas obstruées pres du thermocouple.
10 Le réglage de gaz minimum n'est pas correct

B

Les contenants (casseroles, poëles, marmites) ne sont pas stables

11 Le fond du écipient n'est pas parfaitement plat
12 Le récipient n'est pas centré sur le brûleur
13 Les grilles n'ont pas ete echangees ou mal positionnées

Si après les vérifications, le défaut persiste, contactez le S.A.V. Franke le plus proche.

Emballage

Tous les matérieliaux d'emballage (cartons, films plastiques (PE) et polystyrene (EPS)) sont marqués et doivent, si possible, être mis au recyclage et eliminés de manière écologique.

Débranchement

Débranchez l'appareil du secteur. Lorsque l'appareil est fixé, cette opération doit être effectuee par un electricien qualifie.

Mise au rebut

Le symbole sur le produit ou sur l'emballage indique que I'appareil ne doit pas etre jeté avec les déchets menagers.

Éliminer l'appareil via un point de collecte spécialisé dans les déchets électroniques et électriques.

Conformément à la Directive 2012/19/UE relative à la réduction des substances dangereuses utilisées dans les apparils électriques et Electroniques et l'élimination des déchets.

Le tri des déchets de l'appareil enonne et due forme à des fins de recyclage ultérieur, traitement et élimination ecologique contribuente à éviter l'impact potentiellement négatif sur l'environnement et la santé et facilitent le recyclage des materiaux utilisés dans la construction des appareils.

SERVICECLIENTÉLE

Reportez-vous à l'adresse à contacter de votre pays à la première page de notre site Internet: www.franke.com

INFORMAZIONI PER LA SICUREZZA

2.4.1.1	1
2.4.1.2	2
3.4.1.3	3
4.4.1.4	4
5.4.1.5	5
6.4.1.6	6
7.4.1.7	7
8.4.1.8	8
9.4.1.9	9
10.4.2	10
11.4.3	11
12.4.4	12
13.4.5	13

. Franke 4

C

a

olal jnall paowil cioglaes

ai a ai 的最小值为 k .

juii i juiie iie 101

1. gill jilali slyd J (a) yinaii

2. 1. jiuai daiyiyu jui juiyi de wu jai,

（）
