ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Alysea E OLIMPIA SPLENDID

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ

EL

INSTRUKCJA OBSŁUGI I KONSERWACJI

PL

INSTRUCTIUNI DE FOLOSIRE Şİ INTRETINERE

RO

Προσοχή: κίνδυνος πυρκαγιάς

ΓΕΝΙΚΕΣ - ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ......2

ΟΝΟΜΑΣΙΑ ΕΞΑΡΤΗΜΑΤΩΝ......13

THΛΕΧΕΙΡΙΣΤΗΡΙΟ......15

ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ ......23

ΠΡΟΦΥΛΑΞΕΙΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ......24

ΕΓΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ ....25

ΕΓΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ ....35

ΛΕΙΤΟΥΡΓΙΑ ΤΕΣΤ ......38

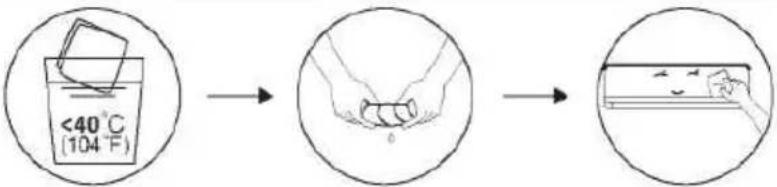

ΣΥΝΤΗΡΗΣΗ....39

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ......41

АПОРРИΨН

Το σύμβολο στο προϊόν ή την συσκευασία δείχνει πως το προϊόν δεν πρέπει να θεωρείται κοινό οικιακό απόρριμμα, αλλά πρέπει να γίνεται η αποκομιδή του σε κατάλληλο κέντρο ανακύκλωσης για ηλεκτρικές και ηλεκτρονικές συσκευές. Η ορθή απόρριψη του προϊόντος οδηγεί στην αποφυγή αρνητικών συνεπειών για το περιβάλλον και την υγεία, που θα μπορούσαν να δημιουργηθούν από την ακατάλληλη απόρριψή του. Για περισσότερες πληροφορίες ανακύκλωσης αυτού του προϊόντος, επικοινωνήστε με το γραφείο του δήμου, την τοπική υπηρεσία αποκομιδής απορριμμάτων ή το κατάστημα αγοράς του προϊόντος. Αυτή η διαδικασία ισχύει μόνο στα κράτη μέλη της ΕΕ.

0 - ΣΥΜΒΟΛΑ

Τα εικονογράμματα που παρατίθενται στο επόμενο κεφάλαιο, παρέχουν με γρήγορο και ξεκάθαρο τρόπο τις απαραίτητες πληροφορίες για τησωστή χρήση της συσκευής σε συνθήκες ασφαλείας.

Δείκτης

Οι παράγραφοι πριν από τις οποίες υπάρχει αυτό το σύμβολο, περιέχουν πολύ σημαντικές πληροφορίες και εντολές, ιδιαίτερα όσον αφορά την ασφάλεια. Η ελλιπής τήρηση αυτών μπορεί να συνεπάγεται:

• κίνδυνο για την ακεραιότητα των εγκαταστατών
• απώλεια της εγγύησης συμβολαίου
• αποποίηση των ευθυνών εκ μέρους της κατασκευάστριας εταιρείας.

ΚΙΝΔΥΝΟΣ

αίνει ότι η συσκευή χρησιμοποιεί εύφλεκτο ψυκτικό. Αν υπάρχει διαρροή ψυκτικού υγρού το οποίο θα εκτεθεί σε εξωτερική πηγή καύσης, υπάρχει κίνδυνος πυρκαγιάς.

Επικίνδυνη ηλεκτρική τάση

μαίνει στους εγκαταστάτες ότι η περιγραφόμενη εργασία, αν δεν πραγματοποιηθεί τηρώντας τους κανόνες ασφαλείας, παρουσιάζει τον κίνδυνο να υποστούν ηλεκτρικό σοκ.

Γενικός κίνδυνος

αίνει στο ενδιαφερόμενο προσωπικό ότι η εργασία που περιγράφεται, αν δεν ολοκληρωθεί τηρώντας τους κανονισμούς ασφαλείας, ενέχει τον κίνδυνο φ τραυματισμών.

0.1 - ΓΕΝΙΚΕΣ - ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ

ΚΑΤΑ ΤΗ ΧΡΗΣΗ ΗΛΕΚΤΡΙΚΟΥ ΕΞΟΠΛΙΣΜΟΥ, ΠΡΕΠΕΙ ΠΑΝΤΑ ΝΑ ΤΗΡΟΥΝΤΑΙ ΟΙ ΒΑΣΙΚΕΣ ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ ΩΣΤΕ ΝΑ ΜΕΙΩΘΟΥΝ ΟΙ ΚΙΝΔΥΝΟΙ ΠΥΡΚΑΓΙΑΣ, ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ ΚΑΙ ΤΡΑΥΜΑΤΙΣΜΩΝ ΣΕ ΑΤΟΜΑ ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΩΝ ΟΣΩΝ ΑΚΟΛΟΥΘΟΥΝ:

1. Απαγορεύεται σύμφωνα με τον νόμο η αναπαραγωγή ή η μεταβίβαση σε τρίτους του παρόντος εγγράφου χωρίς προηγούμενη άδεια της εταιρείας OLIMPIA SPLENDID στην οποία ανήκουν όλα τα δικαιώματα. Τα μηχανήματα μπορούν να υποστούν αναθεωρήσεις και επομένως να παρουσιάσουν κάποιες λεπτομέρειες διαφορετικές από εκείνες που απεικονίζονται, χωρίς αυτό να αποτελεί εμπόδιο για την κατανόηση των κειμένων που περιέχονται σ' αυτό το εγχειρίδιο.

2. Διαβάστε προσεκτικά το παρόν εγχειρίδιο πριν προβείτε σε οποιαδήποτε ενέργεια (τοποθέτηση, συντήρηση, χρήση) και ακολουθείστε λεπτομερώς όσα περιγράφονται στο καθε κεφάλαιο.

3. Πρέπει να γίνουν γνωστές σε όλο το ενδιαφερόμενο προσωπικό και στην εγκατάστασης του μηχανήματος οι παρούσες οδηγίες.

4. Η ΚΑΤΑΣΚΕΥΑΣΤΡΙΑ ΕΤΑΙΡΕΙΑ ΔΕ ΦΕΡΕΙ ΚΑΜΙΑ ΕΥΘΥΝΗ ΓΙΑ ΒΛΑΒΕΣ ΣΕ ΑΤΟΜΑ Ή ΠΡΑΓΜΑΤΑ ΟΙ ΟΠΟΙΕΣ ΠΡΟΕΡΧΟΝΤΑΙ ΑΠΟ ΤΗΝ ΕΛΛΙΠΗ ΤΗΡΗΣΗ ΤΩΝ ΚΑΝΟΝΩΝ ΠΟΥ ΠΕΡΙΕΧΟΝΤΑΙ ΣΤΟ ΠΑΡΟΝ ΦΥΛΛΑΔΙΟ.

5. Η κατασκευάστρια εταιρεία διατηρεί το δικαίωμα να επιφέρει τροποποιήσεις στα μοντέλα της οποιαδήποτε στιγμή, κρατώντας σταθερά όμως τα βασικά χαρακτηριστικά που περιγράφονται στο παρόν εγχειρίδιο.

6. Η τοποθέτηση και η συντήρηση συσκευών κλιματισμού όπως η παρούσα μπορούν να αποδειχτούν επικίνδυνες καθώς στο εσωτερικό αυτών των συσκευών υπάρχει ψυκτικό αέριο υπό πίεση και ηλεκτρικά εξαρτήματα υπό τάση. Γι' αυτό η τοποθέτηση, η πρώτη λειτουργία και τα ακόλουθα στάδια συντήρησης πρέπει να εκτελούνται αποκλειστικά από εξουσιοδοτημένο και ειδικευμένο προσωπικό.
7. Τοποθετήσεις που γίνονται χωρίς την τήρηση των προειδοποιήσεων που περιέχονται στο παρόν εγχειρίδιο και χρήση πέραν των ορίων θερμοκρασίας που καθορίζονται σ' αυτό, ακυρώνουν την εγγύηση.
8. Η συνήθης συντήρηση των φίλτρων και ο γενικός εξωτερικός καθαρισμός μπορούν να γίνονται και από τον χρήστη, καθώς δεν απαιτούν δύσκολες ή επικίνδυνες εργασίες.
9. Κατά τη διάρκεια της συναρμολόγησης, και σε κάθε εργασία συντήρησης, είναι απαραίτητο να παίρνονται οι προφυλάξεις που αναφέρονται στο παρόν εγχειρίδιο και πάνω στις ειδικές ετικέτες που βρίσκονται στο εσωτερικό των συσκευών, καθώς και να παίρνονται και όλες οι απαραίτητες προφυλάξεις που υπαγορεύει η κοινή λογική και οι Κανονισμοί Ασφαλείας που ισχύουν στο χώρο τοποθετησης.

1. Προχωρήστε στην εκτέλεση των εργασιών εγκατάστασης και συντή- ρησης χρησιμοποιώντας κατάλληλο εξοπλισμό με εύφλεκτο αέριο.

1. Είναι απαραίτητη πάντα η χρήση γαντιών και προστατευτικών γυαλιών όταν γίνονται επεμβάσεις στην ψυκτική πλευρά των συσκευών.

2. Τα κλιματιστικά ΔΕΝ ΠΡΕΠΕΙ να τοποθετούνται σε χώρους όπου υπάρχουν εύφλεκτα αέρια, εκρηκτικά αέρια, σε πολύ υγρά περιβάλλοντα (πλυσταριά, θερμοκήπια, κτλ.) ή σε χώρους όπου υπάρχουν άλλες συσκευές που παράγουν μεγάλη πηγή θερμότητας.

3. Σε περίπτωση αντικατάστασης εξαρτημάτων χρησιμοποιείτε αποκλειστικά αυθεντικά ανταλλακτικά OLIMPIA SPLENDID.

4. ΣΗΜΑΝΤΙΚΟ! Για να αποφύγετε κάθε κίνδυνο ηλεκτροπληξίας είναι απαραίτητο να κατεβάζετε το γενικό διακόπτη πριν κάνετε ηλεκτρικές συνδέσεις και κάθε εργασία συντήρησης των συσκευών.

5. Οι κεραυνοί, τα autokínητα σε κοντινή απόσταση και τα κινητά τηλέφωνα ενδέχεται να προκαλέσουν δυσλειτουργίες. Αποσυνδέστε από την ηλεκτρική τροφοδοσία τη μονάδα για μερικά δευτερόλεπτα και επανεκκινήστε τον κλιματισμό.

6. Κατά τις βροχερές ημέρες συνιστάται η αποσύνδεση της ηλεκτρικής τροφο- δοσίας για την αποφυγή βλαβών που ενδέχεται να προκαλέσουν οι κεραυ- νοί.

7. Αν η μονάδα παραμείνει σε αχρησία για μεγάλο χρονικό διάστημα, ή δεν βρίσκεται κανείς μέσα στο δωμάτιο κλιματισμού, συνιστάται να αποσυνδέεται την ηλεκτρική τροφοδοσία, για την αποφυγή ατυχημάτων.

8. Μη χρησιμοποιείτε υγρά ή διαβρωτικά απορρυπαντικά για να καθαρίσετε τη μονάδα, μην ψεκάζετε με νερό ή άλλα υγρά στη μονάδα καθώς μπορεί να προκαλέσουν βλάβη στα πλαστικά εξαρτήματα ή και ηλεκτροπληξία.

9. Μην βρέχετε την εσωτερική μονάδα και το τηλεχειριστήριο.

νδέχεται να προκληθούν βραχυκυκλώματα ή πυρκαγιές.

1. Σε περίπτωση προβλημάτων δυσλειτουργίας (για παράδειγμα: ανώμαλος θόρυβος, κακή οσμή, καπνός, μη φυσιολογική αύξηση θερμοκρασίας, ηλεκτρική διαρροή κλπ.), αποσυνδέστε αμέσως την τροφοδοσία. Επικοινωνήστε με τον τοπικό αντιπρόσωπο.

2. Μην αφήνετε το κλιματιστικό σε λειτουργία για μεγάλα διαστήματα εάν η υγρασία είναι υψηλή και υπάρχουν ανοιχτές πόρτες ή παράθυρα. Η υγρασία μπορεί να συμπυκνωθεί και να βρέξει ή να προκαλέσει φθορές στην επίπλωση.

3. Μην συνδέετε ή αποσυνδέετε το φις τροφοδοσίας κατά τη διάρκεια της λειτουργίας. Κίνδυνος πυρκαγιάς ή ηλεκτροπληξίας.

4. Μην αγγίζετε (εάν βρίσκεται σε λειτουργία) το προϊόν με βρεγμένα χέρια. Κίνδυνος πυρκαγιάς ή ηλεκτροπληξίας.

5. Μην τοποθετείτε το θερμαντήρα ή άλλες συσκευές κοντά στο καλώδιο τροφοδοσίας. Κίνδυνος πυρκαγιάς ή ηλεκτροπληξίας.

1. Δώστε προσοχή ώστε να μη διεισδύσει το νερό στα ηλεκτρικά μέρη. εται να προκληθούν πυρκαγιές, βλάβες στο προϊόν ή ηλεκτροπληξία.

1. Μην ανοίγετε τη μάσκα εισαγωγής αέρα ενώ η συσκευή λειτουργεί. Κίνδυνος τραυματισμού, ηλεκτροπληξίας ή βλάβης του προϊόντος.

1. Μην μπλοκάρετε την είσοδο και την έξοδο της ροής αέρα, μπορεί να προκληθεί βλάβη στο προϊόν.

1. Μην εισάγετε δάχτυλα ή άλλα αντικείμενα στην είσοδο ή στην έξοδο του αέρα ενώ η συσκευή είναι σε λειτουργία. Η παρουσία αιχμηρών μερών και η κίνηση μπορεί να προκαλέσουν τραυματισμούς.

2. Μην πίνετε το νερό που βγαίνει από τη συσκευή. Δεν είναι υγιεινό και θα μπορούσε να προκαλέσει σοβαρά προβλήματα υγείας.

1. Παρουσία διαρροών αερίου από άλλο εξοπλίσμό, αερίστε καλά το χώρο πριν ενεργοποιήσετε το κλιματιστικό.

2. Μην αποσυναρμολογείτε και μην τροποποιείτε τη συσκευή.

3. Αερίστε καλά το περιβάλλον εάν χρησιμοποιείτε το προϊόν μαζί με μία σόμπα, κλπ.

4. Μην χρησιμοποιείτε τη συσκευή για χρήσεις διαφορετικές από αυτήν για την οποία έχει κατασκευαστεί.

5. Τα άτομα που εργάζονται ή παρεμβαίνουν σε ένα κύκλωμα ψύξης πρέπει να διαθέτουν επαρκή πιστοποίηση, η οποία εκδίδεται από διαπιστευμένο οργανισμό αξιολόγησης και πιστοποιεί την ικανότητα ασφαλούς χειρισμού των ψυκτικών μέσων σύμφωνα με προδιαγραφές αξιολόγησης που αναγνωρίζονται από τις ενώσεις του τομέα.

6. Μην απελευθερώνετε αέριο R32 στην ατμόσφαιρα. Το R32 είναι φθοριωμένο αέριο θερμοκηπίου με δυναμικό υπερθέρμανσης του πλανήτη (Global Warming Potential - GWP) = 675.

7. Οι συσκευές που περιγράφονται στο παρόν εγχειρίδιο συμμορφώνονται με τις Ευρωπαϊκές Οδηγίες και τυχόν μετέπειτα ενημερώσεις.

1. Η συσκευή περιέχει εύφλεκτο αέριο Α2L. Για το σωστό τρόπο εγκα- τάστασης δείτε στο παρόν εγχειρίδιο.

0.2 - ΣΗΜΕΙΩΣΕΙΣ ΣΧΕΤΙΚΑ ΜΕ ΤΑ ΦΘΟΡΙΩΜΕΝΑ ΑΕΡΙΑ

- Αυτή η συσκευή κλιματισμού περιέχει φθοριωμένα αέρια. Για συγκεκριμένες πληροφορίες σχετικά με τον τύπο και την ποσότητα του αερίου, ανατρέξτε στην πινακίδα δεδομένων που έχει αναρτηθεί στη μονάδα.

• Η εγκατάσταση, η τεχνική υποστήριξη, η συντήρηση και η επισκευή της συσκευής πρέπει να γίνεται από πιστοποιημένο τεχνικό.
• Οι εργασίες απεγκατάστασης και ανακύκλωσης του προϊόντος πρέπει να εκτε-

λούνται από πιστοποιημένο τεχνικό προσωπικό.

• Αν υπάρχει εγκατεστημένη συσκευή ανίχνευσης διαρροών στο σύστημα, είναι απαραίτητο να ελέγχετε για διαρροές τουλάχιστον κάθε 12 μήνες.
• Κατά τη διεξαγωγή ελέγχων σχετικά με την απουσία διαρροών στη μονάδα, συνιστάται να τηρείτε λεπτομερές αρχείο όλων των επιθεωρήσεων.

• Πριν να ξεκινήσετε να εργάζεστε με τη συσκευή είναι απαραίτητο να ελέγξετε την περιοχή γύρω από τη συσκευή για να βεβαιωθείτε πως δεν υπάρχει κίνδυνος πυρκαγιάς ούτε κίνδυνος ανάφλεξης. Για την επισκευή του συστήματος ψύξης, πρέπει να ληφθούν τα ακόλουθα μέτρα προστασίας πριν ξεκινήσει η επέμβαση στο σύστημα.

1. Ή περίοχή ΠΡΕΠΕΙ να ελέγχεται με τον κατάλληλο ανιχνευτή ψυκτικών υγρών πριν και κατά τη διάρκεια της επέμβασης, ώστε ο τεχνικός να έχει γνώση της πιθανής εύφλεκτης ατμόσφαιρας. Βεβαιωθείτε πως η συσκευή ανίχνευσης διαρροών είναι κατάλληλη για χρήση με εύφλεκτα ψυκτικά υγρά, οπότε δεν παράγει σπίθες και είναι αρκούντως σφραγισμένη ή εσωτερικά ασφαλισμένη.

2. Οι ηλεκτρονικοί ανιχνεύτές διαρροών πιθανόν να χρειάζονται βαθμονόμιση.

Εφόσον είναι απαραίτητο, η βαθμονόμιση πρέπει να γίνεται σε περιοχή χω- ρίς ψυκτικό υγρό.

1. Βεβαιωθείτε ότι ο ανιχνευτής δεν είναι πιθανή πηγή ανάφλεξης και ότι είναι κατάλληλος για το ψυκτικό υγρό που χρησιμοποιείται. Η συσκευή για την ανίχνευση πρέπει να είναι ρυθμισμένη με το ποσοστό LFL του ψυκτικού υγρού και πρέπει να βαθμονομείται με το ψυκτικό υγρό που χρησιμοποιείται· το συμβατό ποσοστό με το αέριο (μέγιστο 25%) πρέπει να επιβεβαιώνεται.

3a. Τα υγρά για τον εντοπισμό διαρροών είναι κατάλληλα για τα περισσότερα ψυκτικά μέσα. ΠΡΕΠΕΙ να αποφεύγονται τα απορρυπαντικά που περιέχουν χλώριο. Κίνδυνος διάβρωσης των χάλκινων σωληνώσεων.

1. Αν υποπτεύεστε την παρουσία διαρροής πρέπει να σβήσουν όλες οι ελεύ- θερες φλόγες.

2. Όλες οι πηγές ανάφλεξης (ακόμα και ένα αναμμένο τσιγάρο) πρέπει να πα- ραμένουν μακριά από το μέρος όπου γίνονται όλες οι διαδικασίες κατά τις οποίες το εύφλεκτο ψυκτικό υγρό μπορεί να διαρρεύσεις στο περιβάλλον.

3. Βεβαιωθείτε πως η περιοχή είναι επαρκώς αεριζόμενη πριν να επέμβετε στο εσωτερικό του συστήματος· πρέπει να υπάρχει διαρκής αερισμός.

4. Πριν από οποιαδήποτε επέμβαση βεβαιωθείτε πως:

5. οι πυκνωτές έχουν αποφορτιστεί. Η διαδικασία πρέπει να γίνεται με ασφαλή τρόπο ώστε να αποφεύγεται η δημιουργία σπίθας.

6. δεν υπάρχουν ηλεκτρικά μέρη υπό τάση και τα καλώδια δεν είναι εκτεθιμμένα όσο φορτώνει, εξαερώνεται ή επισκευάζεται το σύστημα.
   • υπάρχει συνέχεια γείωση.

1. Βεβαιωθείτε ότι η καλωδίωση δεν υπόκειται σε φθορά, διάβρωση, υπερβολική πίεση, δονήσεις, αιχμηρές ακμές ή άλλες ανεπιθύμητες περιβαλλοντικές επιδράσεις.

2. Όταν επεμβένετε στο εσωτερικό του ψυκτικού κυκλώματος για επισκευές ή για οποιοδήποτε άλλο λόγο πρέπει να ακολουθούνται οι ακόλουθες συμβα- τικές διαδικασίες:

3. αφαιρέστε το ψυκτικό υγρό·

4. καθαρίστε το κύκλωμα με αδρανές αέριο-
   • αδειάστε.
5. καθαρίστε εκ νέου το κύκλωμα με αδρανές αέριο·
   • ανοίξτε το κύκλωμα κόβοντας ή μέσω της συγκόλλησης.

9a. Το άζωτο χωρίς οξυγόνο (OFN) ΠΡΕΠΕΙ να εξαερώνεται μέσω του συστήμα- τος πριν και κατά τη διάρκεια της διαδικασίας συγκόλλησης.

9b. Όταν πρέπει να χρησιμοποιηθεί η τελική φόρτωση OFN, το σύστημα πρέπει να εξαερώνεται μέχρι την ατμοσφαιρική πίεση ώστε να διευκολυνθεί η εργασία. Αυτή η εργασία είναι πολύ μεγάλης σημασίας εάν πρέπει να γίνουν εργασίες συγκόλλησης στις σωληνώσεις.

1. Η φόρτωση του ψυκτικού υγρού πρέπει να προστατεύεται με τους κατάλ- ληλους κυλίνδρους προστασίας. Το σύστημα πρέπει να είναι «καθαρό» με OFN πριν να ασφαλιστεί η μονάδα. Μπορεί να χρειαστεί να επαναλάβετε αυτή τη διαδικασία αρκετές φορές. MHN χρησιμοποιείτε πεπιεσμένο αέρα ή οξυγόνο για αυτή την εργασία.

10a. Βεβαιωθείτε πως κατά τη διάρκεια της επαναφόρτωσης του συστήματος ΔΕΝ υπάρχει επιμόλυνση των διάφορων στοιχείων. Οι σωλήνες ή οι αγωγοί ΠΡΕΠΕΙ να είναι το δυνατόν κοντύτεροι για να μειώνεται το περιεχόμενο ψυκτικού υγρού σε αυτούς.

1. Οι κύλινδροι θα πρέπει να διατηρούνται σε όρθια θέση. Χρησιμοποιείτε μόνο κατάλληλους κύλινδρους για την ανάκτηση των ψυκτικών υγρών. Οι κύλινδροι πρέπει να είναι πλήρεις με βαλβίδα πίεσης και βαλβίδες σβησίματος σε καλή κατάσταση. Πρέπει να είναι διαθέσιμο και ένα σετ με βαθμονομημένες σκάλες ζυγίσματος.

1. Οι σωλήνες πρέπει να διαθέτουν συζεύξεις για την αποσύνδεση και ΔΕΝ πρέπει να έχουν διαρροές. Πριν να χρησιμοποιήσετε τη βοηθητική μηχανή βεβαιωθείτε πως υπέστη σωστή συντήρηση και τα τυχόν ηλεκτρικά μέρη είναι σφραγισμένα, για να αποφύγετε την ανάφλεξη σε περίπτωση διαρροής ψυκτικού υγρού.

2. Βεβαιωθείτε πως το σύστημα ψύξης είναι γειωμένο πριν να προχωρήσετε στην επαναφόρτιση του συστήματος με ψυκτικό υγρό. Τοποθετήστε ετικέτα όταν το σύστημα επαναφορτιστεί πλήρως. Δώστε τη μέγιστη προσοχή ώστε να μην υπερφορτώνετε το σύστημα ψύξης.

1. Πριν να προχωρήσετε με την επαναφόρτωση, το σύστημα πρέπει να πε- ράσει από τη διαδικασία δοκιμής πίεσης με OFN και τη δοκιμασία αντοχής στο τέλος της επαναφόρτωσης, αλλά πριν την κανονική χρήση της. Είναι απαραίτητο να πραγματοποιηθεί ακόμα μια δοκιμή αντοχής πριν να φύγετε από το χώρο.

14b. Αφαιρέστε το ψυκτικό υγρό με ασφαλή τρόπο. Μεταγγίστε το υγρό στις αντλίες χρησιμοποιώντας του κατάλληλους κυλίνδρους ανάκτησης. Βεβαιωθείτε πως ο αριθμός των κυλίνδρων είναι σωστός για το σύνολο του υγρού. Όλοι οι κύλινδροι διαθέτουν ετικέτες για αυτόν τον τύπο ψυκτικού υγρού (ειδικές αντλίες για την ανάκτηση του υγρού). Οι αντλίες πρέπει να είναι πλήρεις με βαλβίδα πίεσης και βαλβίδες πίεσης και σβησίματος σε καλή κατάσταση. Οι κενές αντλίες εξαερώνονται και, εφόσον είναι δυνατόν, κρυώνουν πριν την ανάκτηση.

14b .Τα εργαλεία για την ανάκτηση πρέπει να τα φέρει ο τεχνικός, σε καλή κατάσταση, με μια σειρά από οδηγίες και να είναι κατάλληλα για την ανάκτηση όλων των ψυκτικών υγρών (και των εύφλεκτων). Πρέπει να είναι διαθέσιμες μια σειρά από βαθμονομημένες ζυγαριές σε καλή κατάσταση. Βεβαιωθείτε πως οι σωλήνες είναι σε καλή κατάσταση με όλους τους αρμούς αποσύνδεσης χωρίς διαρροές.

14c. Πριν να χρησιμοποιήσετε το μηχάνημα για την ανάκτηση, ελέγξτε πως βρίσκεται σε καλή κατάσταση λειτουργίας, πως συντηρήθηκε σωστά και πως όλα τα ηλεκτρικά του μέρη είναι σφραγισμένα για την αποφυγή ανάφλεξης σε περίπτωση διαρροής ψυκτικού υγρού. Σε περίπτωση αμφιβολίας, ελάτε σε επαφή με τον κατασκευαστή.

1. Το ανακτηθέν ψυκτικό υγρό πρέπει να επιστρέφεται στον παραγωγό του στον κατάλληλο κύλινδρο ανάκτησης, με την σχετική Σημείωση Μεταφοράς Αποβλήτων. ΜΗΝ αναμιγνύετε τα ψυκτικά υγρά στις μονάδες ανάκτησης και ιδιαίτερα στους κυλίνδρους.

2. Βεβαιωθείτε πως κατά τη χρήση του εξοπλισμού επαναφόρτισης δεν υπάρ- χει επιμόλυνση. Οι ευέλικτοι σωλήνες πρέπει να είναι όσο το δυνατόν μικρό- τεροι για να ελαχιστοποιήσουν την ποσότητα ψυκτικού μέσου στο εσωτερι- κό τους.

3. Μην τρυπάτε ή καίτε τη μονάδα.

4. Τα ηλεκτρικά μέρη που αντικαθίστανται ΠΡΕΠΕΙ να είναι κατάλληλα και αντί- στοιχα με τις προδιαγραφές της συσκευής. Κάθε λειτουργία συντήρησης ΠΡΕΠΕΙ να πραγματοποιείται όπως περιγράφεται στο παρόν εγχειρίδιο. Σε περίπτωση αμφιβολίας, ελάτε σε επαφή με τον κατασκευαστή.

5. Εφαρμόστε τους ακόλουθους ελέγχους:

6. Οι διαστάσεις του δωματίου, όπου βρίσκονται τα μέρη που περιέχουν ψυκτικό υγρό, να είναι σύμφωνες με την ποσότητα φόρτισης του υγρού (δείτε παρ. 0.5)·
   • Η συσκευή εξαερισμού λειτουργεί σωστά και οι έξοδοι δεν εμποδίζονται.

7. Οι σημειώσεις στην μονάδα είναι πάντα ορατές και ευανάγνωστες, αλλιώς πρέπει να διορθωθούν.

8. Οι σωληνώσεις ή τα μέρη που περιέχουν ψυκτικό υγρό ΠΡΕΠΕΙ να εγκαθίστανται σε μέρος όπου καμία ουσία δεν μπορεί να τα διαβρώσει, εκτός κι αν τα μέρη αυτά είναι κατασκευασμένα από υλικά εσωτερικά ασφαλή στη διάβρωση ή είναι ιδανικά προστατευμένα ενάντια σε αυτή.

9. Τα ψυκτικά αέρια είναι άοσμα.

10. Για την απόρριψη και την σήμανση (μέσω πινακίδας) της συσκευής που περιέχει ψυκτικό αέριο δείτε τους τοπικούς κανονισμούς.

11. Για την αποθήκευση της συσκευής: Η συσκευασία για την αποθήκευση πρέπει να είναι ανθεκτική ώστε η συσκευή να μην μπορεί να υποστεί βλάβες και να αποφευχθεί η διαρροή ψυκτικού αερίου.

12. Το ψυκτικό υγρό που έχει ανακτηθεί δεν θα πρέπει να φορτώνεται σε άλλο σύστημα ψύξης εκτός και αν έχει καθαριστεί και επιθεωρηθεί.

13. Η απόρριψη ΠΡΕΠΕΙ να γίνεται από εξουσιοδοτημένο τεχνικό που ΠΡΕΠΕΙ νηα χρησιμοποιεί σωστά τα DPI και ΠΡΕΠΕΙ να γνωρίζει στην εντέλεια τη συσκευή. Όλα τα ψυκτικά υγρά ΠΡΕΠΕΙ να ανακτώνται με ασφάλεια· λαμβάνετε πάντα δείγμα λαδιού και ψυκτικού υγρού πριν να αδειάσετε το σύστημα.

14. Πριν να ξεκινήσετε οποιαδήποτε διαδικασία απόρριψης:

15. Απομονώστε ηλεκτρικά το σύστημα.

16. Βεβαιωθείτε πως διαθέτετε τα εργαλεία για τη μηχανική διακίνηση των ανητιλών, εφόσον είναι απαραίτητο.

17. Τα εργαλεία και οι αντλίες ανάκτησης ΠΡΕΠΕΙ να είναι συμβατές με τους κανονισμούς.

18. Ο εξοπλισμός πρέπει να επισημαίνεται με ένδειξη ότι έχει τεθεί εκτός λει- τουργίας και έχει αδειάσει από το ψυκτικό μέσο. Η ετικέτα πρέπει να διαθέτει ημερομηνία και υπογραφή. Βεβαιωθείτε πως επί της συσκευής υπάρχουν οι ετικέτες που υποδεικνύουν πως η συσκευή περιέχει εύφλεκτο ψυκτικό υγρό.

19. Εάν πρέπει να αφαιρεθούν οι συμπιεστές ή τα λάδια συμπιεστή, βεβαιω- θείτε ότι έχουν αδειάσει σε αποδεκτό επίπεδο για να εξασφαλιστεί ότι το εύφλεκτο ψυκτικό μέσο δεν παραμένει μέσα στο λιπαντικό. Η διαδικασία εκ- κένωσης πρέπει να πραγματοποιείται πριν ο συμπιεστής επιστρέψει στους προμηθευτές. Για την επιτάχυνση αυτής της διαδικασίας πρέπει να εφαρμό- ζεται μόνο η ηλεκτρική θέρμανση του σώματος του συμπιεστή.

• Το κλιματιστικό πρέπει να χρησιμοποιηθεί αποκλειστικά για την παραγωγή ζεστού ή κρύου αέρα (κατ' επιλογή) με μοναδικό σκοπό τη δημιουργία αερισμού άνεσης στο περιβάλλον.
- Mia akātállhλη χρήση των συσκευών (έξωτερική κι εσωτερική) με ενδεχόμενες βλάβες που προκαλούνται σε πρόσωπα, πράγματα ή ζώα, απαλλασσει την OLIMPIA SPLENDID από κάθε ευθύνη.

0.4 - ZΩΝΕΣ ΚΙΝδΥΝΟΥ

• Τα κλιματιστικά δεν πρέπει να εγκαθίστανται σε περιβάλλοντα με την παρουσία εύφλεκτων αερίων, εκρηκτικών αερίων, σε πολύ υγρό περιβάλλον (πλυντήρια, θερμοκήπια κλπ.) ή σε χώρους όπου υπάρχουν και άλλες μηχανές που παράγουν ισχυρή πηγή θερμότητας, κοντά σε πηγή αλμυρού νερού ή θειωμένου νερού.

• MHN χρησιμοποιείτε αέριο, βενζίνη ή άλλα εύφλεκτα υγρά κοντά στο κλιματιστικό.
• Το κλιματιστικό δεν διαθέτει ανεμιστήρα για την παροχή φρέσκου αέρα μέσα στο δωμάτιο, αλλάξτε τον αέρα ανοίγοντας πόρτες και παράθυρα.

- Να εγκαθιστάτε πάντα έναν αυτόματο διακόπτη και να φροντίζετε για ένα έγκριτο κύκλωμα τροφοδοσίας.

Το παρόν προϊόν θα πρέπει να χρησιμοποιείται μόνο βάσει των προδιαγραφών που υποδεικνύονται στο παρόν εγχειρίδιο. Η διαφορετική από αυτή που προδιαγράφεται μπορεί να προκαλέσει σοβαρό τραυματισμό. Ο ΚΑΤΑΣΚΕΥΑΣΤΗΣ ΔΕΝ ΑΝΑΛΑΜΒΑΝΕΙ ΚΑΜΙΑ ΕΥΘΥΝΗ ΓΙΑ ΤΡΑΥΜΑΤΙΣΜΟΥΣ ΣΕ ΑΤΟΜΑ ́Η ΠΡΑΓΜΑΤΑ ΠΟΥ ΠΡΟΚΥΠΤΟΥΝ ΑΠΟ ΜΗ ΤΗΡΗΣΗ ΤΩΝ ΚΑΝΟΝΙΣΜΩΝ ΠΟΥ ΠΕΡΙΕΧΕΙ ΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ.

0.5 - ΕΛΕΓΧΟΙ ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΓΙΝΟΥΝ ΠΡΙΝ ΑΠΟ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ

a. Έλεγχοι της περιοχής

Πριν ξεκινήσετε την εργασία σε συστήματα που περιέχουν εύφλεκτα ψυκτικά μέσα, απαιτούνται έλεγχοι ασφαλείας για την ελαχιστοποίηση του κινδύνου ανάφλεξης. Για την επισκευή ενός συστήματος ψύξης, πριν από την εργασία στο σύστημα πρέπει να τηρούνται οι ακόλουθες προφυλάξεις.

b. Διαδικασία εργασίας

Οι εργασίες πρέπει να διεξάγονται σύμφωνα με ελεγχόμενη διαδικασία, ώστε να ελα- χιστοποιείται ο κίνδυνος παρουσίας εύφλεκτων αερίων ή ατμών κατά την εκτέλεση της εργασίας.

c. Περιοχή γενικών εργασιών

Όλο το προσωπικό συντήρησης και όσοι εργάζονται στην περιοχή πρέπει να εκπαιδεύ- ονται ως προς τη φύση της εργασίας που εκτελείται.

Αποφύγετε να εργάζεστε σε στενούς χώρους. Η περιοχή γύρω από την περιοχή εργασίας θα πρέπει να απομονωθεί. Βεβαιωθείτε ότι οι συνθήκες εντός της περιοχής εργασίας είναι ασφαλείς ελέγχοντας το εύφλεκτο υλικό.

d. Έλεγχος της παρουσίας του ψυκτικού

Η περιοχή πρέπει να ελεγχθεί με έναν συγκεκριμένο ανιχνευτή ψυκτικού μέσου πριν, μετά και κατά τη διάρκεια της εκτέλεσης της εργασίας, ώστε να διασφαλιστεί ότι ο τεχνικός ενημερώνεται για την παρουσία δυνητικά εύφλεκτης ατμόσφαιρας.

Βεβαιωθείτε ότι ο εξοπλισμός ανίχνευσης διαρροών που χρησιμοποιείται είναι κατάλλη- λος για χρήση με εύφλεκτα ψυκτικά μέσα, δηλαδή δεν προκαλεί σπινθήρες, είναι σωστά σφραγισμένος ή εγγενώς ασφαλής.

e. Παρουσία πυροσβεστήρων

Εάν είναι απαραίτητη η εκτέλεση εργασιών σε υψηλές θερμοκρασίες στο σύστημα ψύξης ή στα εξαρτήματά του, πρέπει να υπάρχει κατάλληλο σύστημα πυρόσβεσης. Τοποθετήστε

τους πυροσβεστήρες με βάση το CO2 ή την ξηρή σκόνη κοντά στην περιοχή φόρτωσης.

f. Καμία πηγή ανάφλεξης

Κανένα άτομο που εργάζεται σε συστήματα ψύξης και έρχεται σε επαφή με σωλήνες που περιέχουν ή περιείχαν εύφλεκτο ψυκτικό δεν πρέπει να χρησιμοποιεί πηγές ανάφλεξης ώστε να αποφεύγεται ο κίνδυνος πυρκαγιάς ή έκρηξης.

Κάθε πιθανή πηγή ανάφλεξης, και του καπνού του τσιγάρου, πρέπει να φυλάσσεται σε ασφαλή απόσταση από τον τόπο εγκατάστασης, επισκευής, αφαίρεσης ή απόρριψης, όπου μπορεί να παρουσιαστεί απώλεια ψυκτικού υγρού στον περιβάλλοντα χώρο.

Πριν από την εκτέλεση εργασιών, πρέπει να ελέγξετε την περιοχή γύρω από τη συσκευή για να βεβαιωθείτε ότι δεν υπάρχουν εύφλεκτες ουσίες ή κίνδυνοι ανάφλεξης.

Θα πρέπει να υπάρχουν επισημάνσεις ΑΠΑΓΟΡΕΥΣΗΣ ΚΑΠΝΙΣΜΑΤΟΣ.

g. Αεριζόμενη περιοχή

Βεβαιωθείτε ότι η περιοχή είναι ανοιχτή ή ότι είναι επαρκώς αεριζόμενη πριν από την αλληλεπίδραση με το σύστημα ή την εκτέλεση οποιασδήποτε λειτουργίας σε υψηλές θερμοκρασίες.

Εξασφαλίστε σταθερό αερισμό κατά τη διάρκεια των εργασιών.

Ο αερισμός θα πρέπει να εξαλείφει με ασφαλή τρόπο κάθε ψυκτικό που απελευθερώνεται και αν είναι δυνατό να φεύγει στην ατμόσφαίρα.

h. Έλεγχοι της εγκατάστασης ψύξης

Αν τροποποιηθούν, τα ηλεκτρικά εξαρτήματα πρέπει να είναι κατάλληλα για το σκοπό αυτό και να συμμορφώνονται με τις σωστές προδιαγραφές. Να ακολουθείτε πάντα τις οδηγίες του κατασκευαστή για συντήρηση και τεχνική βοήθεια. Σε περίπτωση αμφιβολίας, συμβουλευτείτε την υπηρεσία τεχνικής υποστήριξης του κατασκευαστή. Οι εγκαταστάσεις που χρησιμοποιούν εύφλεκτα ψυκτικά πρέπει να υποβληθούν στους ακόλουθους ελέγχους:

• Το μέγεθος του φορτίου πρέπει να είναι σύμφωνο με το μέγεθος του θαλάμου στον οποίο είναι εγκατεστημένα τα εξαρτήματα που περιέχουν το ψυκτικό
  • τα συστήματα αερισμού και οι έξοδοι πρέπει να λειτουργούν σωστά και δεν πρέπει να εμποδίζονται
• Εάν χρησιμοποιείται ένα έμμεσο κύκλωμα ψύξης, πρέπει να ελέγχεται η παρουσία ψυκτικού στο δευτερεύον κύκλωμα. Η σήμανση στις εγκαταστάσεις πρέπει να εξακολουθεί να είναι ορατή και ευανάγνωστη.
  • οι δυσανάγνωστες σημάνσεις και σήματα πρέπει να διορθώνονται.
• ο σωλήνας ή τα εξαρτήματα ψύξης πρέπει να είναι τοποθετημένα σε μια θέση όπου είναι απίθανο να εκτεθούν σε ουσίες που θα μπορούσαν να διαβρώσουν τα εξαρτήματα που περιέχουν το ψυκτικό, εκτός εάν τα εξαρτήματα είναι κατασκευασμένα από υλικά που είναι εγγενώς ανθεκτικά στη διάβρωση ή προστατεύονται κατάλληλα από τους διαβρωτικούς παράγοντες.

i. Έλεγχοι των ηλεκτρικών διατάξεων

Η επισκευή και συντήρηση των ηλεκτρικών εξαρτημάτων πρέπει να περιλαμβάνει αρχικούς ελέγχους ασφαλείας και διαδικασίες επιθεώρησης εξαρτημάτων.

Σε περίπτωση βλάβης που θα μπορούσε να θέσει σε κίνδυνο την ασφάλεια, δεν πρέπει να συνδεθεί στο κύκλωμα καμία ηλεκτρική τροφοδοσία μέχρι τη σωστή αποκατάσταση της βλάβης.

Εάν το σφάλμα δεν μπορεί να επισκευαστεί αμέσως, αλλά είναι πρέπει να συνεχίσετε την εργασία, χρησιμοποιήστε μια κατάλληλη προσωρινή λύση.

Η λύση αυτή πρέπει να αναφέρεται στον ιδιοκτήτη του συστήματος, ώστε να ενημερωθούν όλα τα μέρη. Οι αρχικοί έλεγχοι ασφαλείας περιλαμβάνουν:

• την απόρριψη των συμπυκνωτών: η λειτουργία αυτή πρέπει να διεξάγεται με ασφαλή τρόπο για να αποφευχθεί η δημιουργία σπινθήρων
- η απουσία έκθεσης εξαρτημάτων και ηλεκτρικών καλωδίων σε τάσεις κατά τη διάρκεια της φόρτισης, επισκευής ή καθαρισμού του συστήματος.
• συνέχεια γείωσης.

I. Επιδιόρθωση επεμβάσεων των ερμητικών εξαρτημάτων

• Κατά τη διάρκεια των εργασιών επισκευής των ερμητικών εξαρτημάτων, όλες οι γραμμές τροφοδοσίας πρέπει να αποσυνδεθούν από τη συσκευή πριν να αφαι- ρεθούν τυχόν στεγανά καλύμματα κλπ. Εάν είναι απολύτως αναγκαίο να υπάρχει τροφοδοσία ρεύματος για τον εξοπλισμό κατά τη διάρκεια της συντήρησης, είναι απαραίτητο να τοποθετηθεί ένας συνεχώς ενεργός ανιχνευτής διαρροών στο πιο κρίσιμο σημείο για να σηματοδοτήσει μια πιθανώς επικίνδυνη κατάσταση.
• Ιδιαίτερη προσοχή πρέπει να δοθεί στα παρακάτω ώστε να διασφαι θήκη δεν μεταβάλλεται κατά τρόπο που να επηρεάζει το επίπεδο προστασίας όταν λειτουργούν τα ηλεκτρικά εξαρτήματα. Αυτό περιλαμβάνει ζημιά στα υπερβολικό αριθμό συνδέσεων, τερματικά που δεν κατασκευάστηκαν σύμφωνα με τις αρχικές προδιαγραφές, βλάβη των παρεμβυσμάτων, λανθασμένη τοποθέτηση των κλείστρων κλπ.
  • Βεβαιωθείτε ότι οι συσκευές είναι καλά στερεωμένες
• Βεβαιωθείτε ότι οι φλάντζες ή τα υλικά στεγανοποίησης δεν έχουν υποστεί φθορά στο σημείο που δεν μπορούν πλέον να χρησιμοποιηθούν για να αποφευχθεί η είσοδος εύφλεκτων ατμοσφαιρών. Τα εξαρτήματα αντικατάστασης πρέπει να συμμορφώνονται με τις προδιαγραφές του κατασκευαστή.

Η χρήση στεγανωτικών με βάση τη σιλικόνη μπορεί να εμποδίσει την αποτελεσματικότητα ορισμένων τύπων εξοπλισμού ανίχνευσης διαρροών. Τα εγγενώς ασφαλή εξαρτήματα δεν πρέπει να έχουν μονωθεί πριν από την επεξεργασία τους.

Εσωτερική Μονάδα

Τηλεχειριστήριο

Μπαταρία AAA

Bíδα

Εγχειρίδιο χρήσης

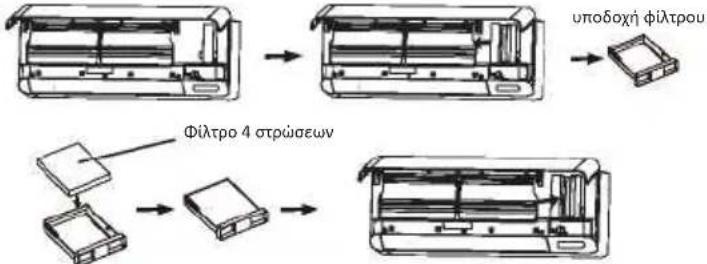

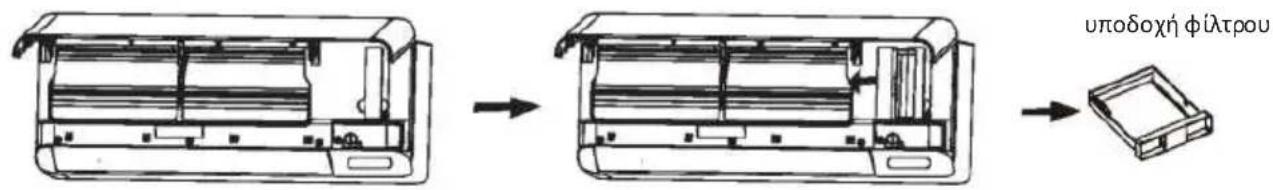

Φίλτρο τεσσάρων στρώσεων

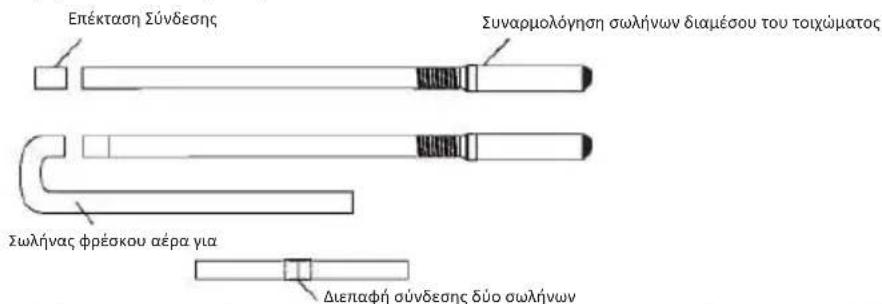

Επέκταση Σύνδεσης

Πλαστικά άγκυστρα

Πίσω στήριξη σωλήνα

'Ακαμπτος σωλήνας

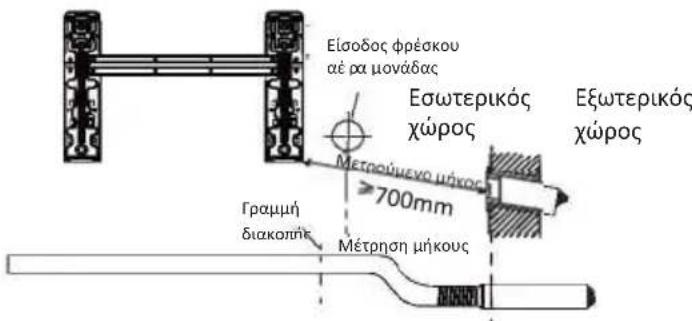

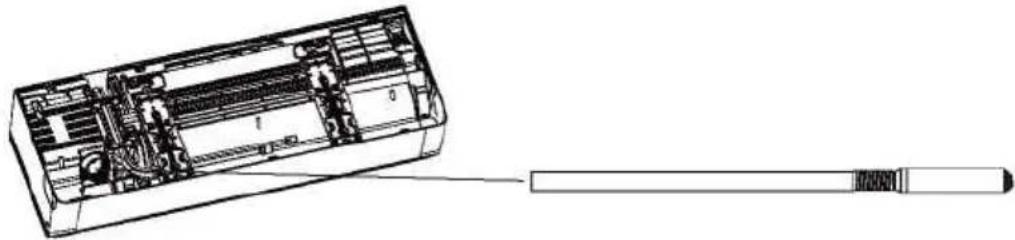

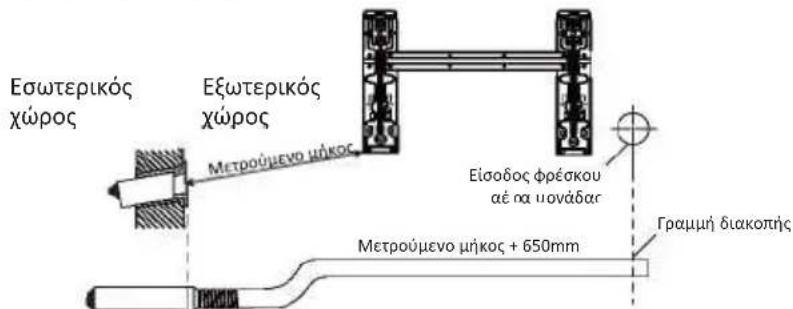

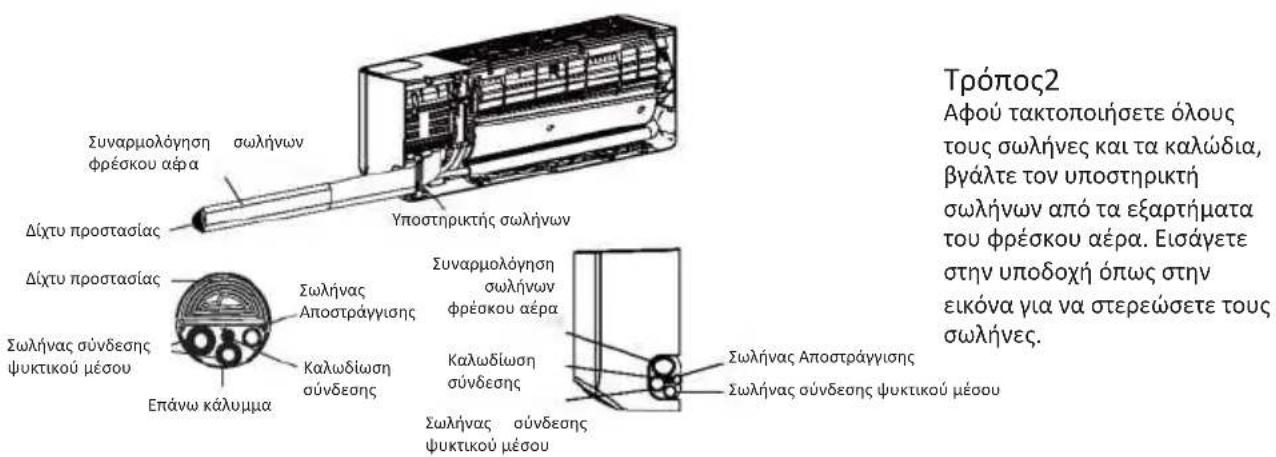

Σωλήνας φρέσκου αέρα

Παξιμάδια ψυκτικού σωλήνα

Επικάλυμμα τοίχου

Εξωτερική Μονάδα

x 2

×2

Σωλήνας αποστράγγισης

Μονωτική ταινία

Σφραγιστικό

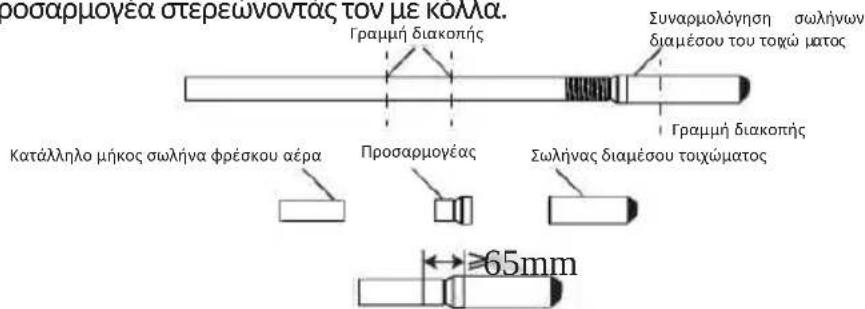

Προσαρμογείς

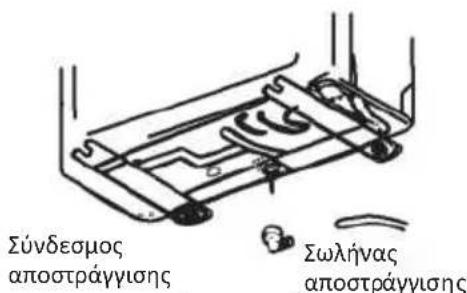

Σύνδεσμος

αποστράγγισης (ορισμένα μοντέλα δεν διαθέτουν)

x2

Σωλήνας μόνωσης

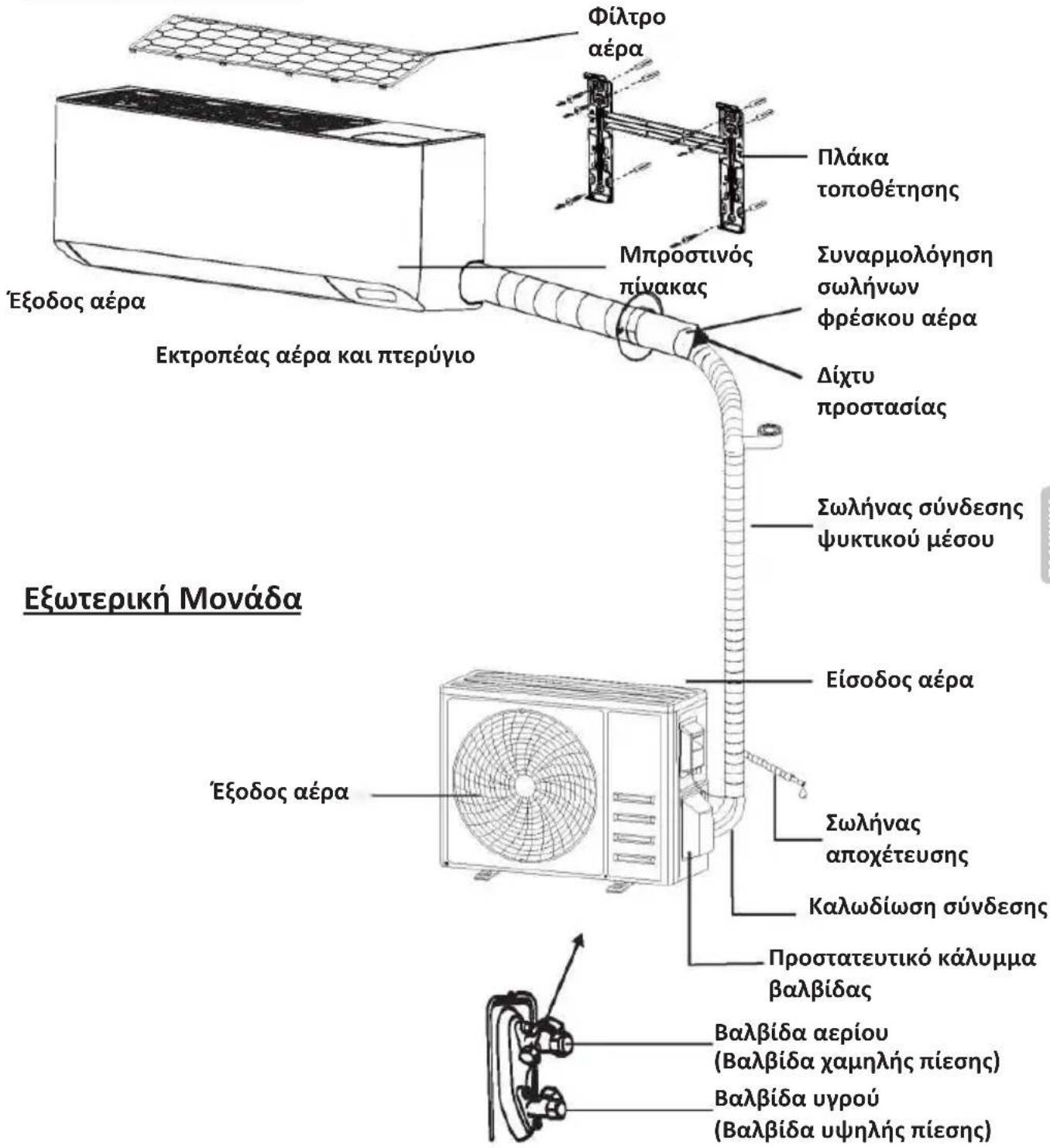

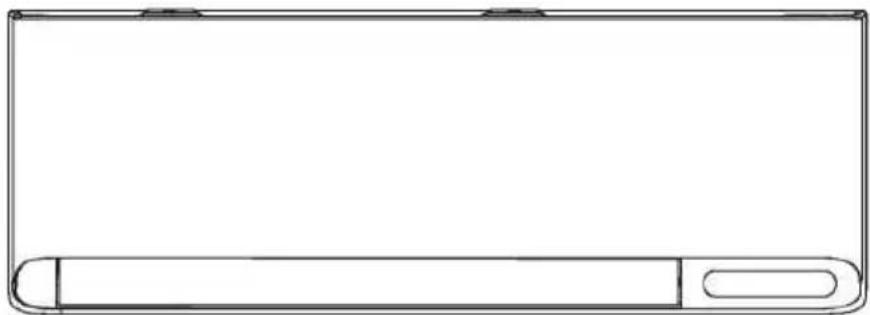

Εσωτερική Μονάδα

Φίλτρο αέρα Πλάκα τοποθέτησης Εξοδος αέρα Μπροστινός πίνακας Συναρμολόγηση σωλήνων φρέσκου αέρα Δίχτυ προστασίας Εκτροπέας αέρα και πτερύγιο Σωλήνας σύνδεσης ψυκτικού μέσου Εξωτερική Μονάδα Εξοδος αέρα Είσοδος αέρα Σωλήνας αποχέτευσης Καλωδίωση σύνδεσης Προστατευτικό κάλυμμα βαλβίδας Βαλβίδα αερίου (Βαλβίδα χαμηλής πίεσης) Βαλβίδα υγρού (Βαλβίδα υψηλής πίεσης)

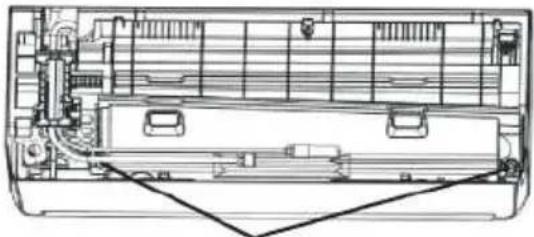

Με αφαιρεμένο το προστατευτικό κάλυμμα
Σημείωση: Το εικονιζόμενο σχήμα ενδέχεται να διαφέρει από το πραγματικό αντικείμενο. Παρακαλείστε να θεωρήσετε το τελευταίο ως πρότυπο.

Οθόνη εσωτερικού χώρου

Αριθ.	LED	Λειτουργία
1		Ένδειξη για τον χρονοδιακόπτη, τη θερμοκρασία και τους κωδικούς σφαλμάτων.
2		Ανάβει όταν η λειτουργία Φρέσκου αέρα είναι ενεργοποιημένη.
3		Ανάβει όταν το Wi-Fi είναι ενεργοποιημένο.
4		ένδειξη κατάστασης ποιότητας αέρα.

Σημείωση:

Το κλιματιστικό ρυθμίζει αυτόματα τη φωτεινότητα της οθόνης και τον ήχο του βομβητή ανάλογα με την ένταση του φωτισμού του περιβάλλοντος. Όταν το κλιματιστικό ανιχνεύσει ότι ο φωτισμός του περιβάλλοντος είναι αδύναμος για κάποιο χρονικό διάστημα, θα απενεργοποιήσει αυτόματα την οθόνη προσωρινά. Εάν υπάρχει λειτουργία τηλεχειριστηρίου ή APP, η οθόνη θα εμφανιστεί με χαμηλή φωτεινότητα για σύντομο χρονικό διάστημα και ο βομβητής θα ανταποκριθεί σε χαμηλότερη ένταση.Όταν το κλιματιστικό ανιχνεύσει ότι το φως του περιβάλλοντος είναι έντονο για κάποιο χρονικό διάστημα, βγείτε από την παραπάνω λειτουργία.

Το σχήμα και η θέση των διακοπτών και των ενδείξεων μπορεί να διαφέρουν ανάλογα με το μοντέλο, αλλά η λειτουργία τους είναι η ίδια.

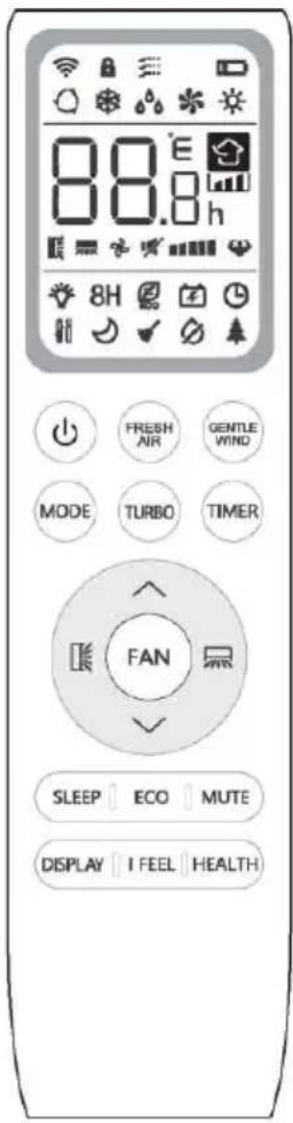

THΛΕΧΕΙΡΙΣΤΗΡΙΟ

Τηλεχειριστήριο ΟΘΟΝΗ

Αριθ.	Σύμβολα	Σημασία
1		Ένδειξη μπαταρίας
2		Λειτουργία Auto
3		Λειτουργία ψύξης
4		Λειτουργία αφύγρανσης
5		Λειτουργία μόνο ανεμιστήρα
6		Λειτουργία θέρμανσης
7		Λειτουργία ECO
8		Timer(χρονοδιακόπτης)
9		Ένδειξη θερμοκρασίας
10		Ταχύτητα ανεμιστήρα:Auto/ low/ low-mid/ mid/ mid-high/ high
11		Λειτουργία σίγασης
12		Λειτουργία TURBO
13		Κατακόρυφη ταλάντωση
14		Οριζόντια ταλάντωση
15		Λειτουργία SLEEP
16		Λειτουργία Health
17		Λειτουργία I FEEL
18	8H	8-C Λειτουργία θέρμανσης
19		Ένδειξη σήματος
20		Ηπιος άνεμος
21		Child-Lock
22		Οθόνη ON/OFF
23		Λειτουργία GEN
24		Λειτουργία αυτοκαθαρισμού
25		Καταπολέμηση της μούχλας
26		Φρέσκος Αέρας

88 E 88 h 8H FRESH AIR GENTLE WIND MODE TURBO TIMER FAN SLEEP ECO MUTE DISPLAY I FEEL HEALTH

Η οθόνη και ορισμένες λειτουργίες του τηλεχειριστηρίου ενδέχεται να διαφέρουν ανάλογα με το μοντέλο.

Αριθ.	Πλήκτρο	Λειτουργία
1		Για να ενεργοποιήσετε/απενεργοποιήσετε το κλιματιστικό.
2	^	Για να αυξήσετε τη θερμοκρασία ή τις ώρες ρύθμισης του χρονοδιακόπτη.
3	∨	Για να μειώσετε τη θερμοκρασία ή τις ώρες ρύθμισης του χρονοδιακόπτη.
4	MODE	Για να επιλέξετε τον τρόπο λειτουργίας (AUTO, COOL, DRY, FAN, HEAT).
5	ECO	Για να ενεργοποιήσετε/απενεργοποιήσετε τη λειτουργία ECO.
		Πατήστε παρατεταμένα για να ενεργοποιήσετε/απενεργοποιήσετε τη λειτουργία θέρμανσης 8°C.
6	TURBO	Για να ενεργοποιήσετε/απενεργοποιήσετε τη λειτουργία TURBO.
7	FAN	Για να επιλέξετε την ταχύτητα του ανεμιστήρα auto/mute/low/low-mid/mid/mid-high/high/turbo.
8	TIMER	Για να ρυθμίσετε την ώρα για την ενεργοποίηση/απενεργοποίηση του χρονοδιακόπτη.
9	SLEEP	Για να ενεργοποιήσετε/απενεργοποιήσετε τη λειτουργία SLEEP.
10	DISPLAY	Για να ενεργοποιήσετε/απενεργοποιήσετε την οθόνη LED και μπλε φωτεινού δείκτη.
11		Ενεργοποίηση/απενεργοποίηση της κατακόρυφης κίνησης της περσίδας ή διακοπή της στην επιθυμητή θέση
12		Ενεργοποίηση/απενεργοποίηση της οριζόντιας κίνησης των περσίδων ή διακοπή της στην επιθυμητή θέση
13	I FEEL	Για να ενεργοποιήσετε/απενεργοποιήσετε τη λειτουργία I FEEL.
14	MUTE	Για να ενεργοποιήσετε/απενεργοποιήσετε τη λειτουργία MUTE.
		Παρατεταμένο πάτημα για ενεργοποίηση/απενεργοποίηση της λειτουργίας GEN
15	MODE + TIMER	Για να ενεργοποιήσετε/απενεργοποιήσετε τη λειτουργία CHILD-LOCK.
16	GENTLE WIND	Για να ενεργοποιήσετε/απενεργοποιήσετε τη λειτουργία GENTLE WIND.
17	HEALTH	Για να ενεργοποιήσετε/απενεργοποιήσετε τη λειτουργία SELF-CLEAN όταν ο διακόπτης είναι απενεργοποιημένος.
18	FRESH AIR	Ενεργοποίηση/απενεργοποίηση της λειτουργίας φρέσκου αέρα και επιλογή της ταχύτητας του ανεμιστήρα

Η οθόνη και ορισμένες λειτουργίες του τηλεχειριστηρίου ενδέχεται να διαφέρουν ανάλογα με το μοντέλο.
To σχήμα και η θέση των κουμπιών και των ενδείξεων μπορεί να διαφέρουν ανάλογα με το μοντέλο, αλλά η λειτουργία τους είναι η ίδια.
Η μονάδα επιβεβαιώνει τη σωστή λήψη κάθε κουμπιού με τον χαρακτηριστικό ήχο.

THΛΕΧΕΙΡΙΣΤΗΡΙΟ

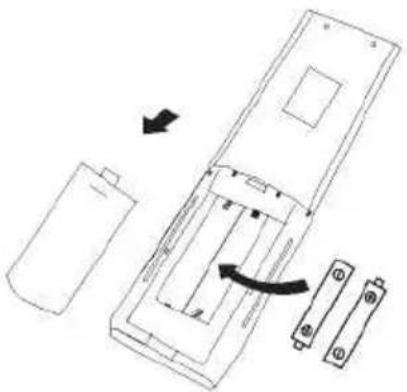

Αντικατάσταση μπαταριών

Αφαιρέστε το κάλυμμα της μπαταρίας από το πίσω μέρος του τηλεχειριστηρίου, σύροντάς το προς την κατεύθυνση του βέλους.

Τοποθετήστε τις μπαταρίες σύμφωνα με την κατεύθυνση (+ και -) που φαίνεται στο τηλεχειριστήριο. Επανατοποθετήστε το κάλυμμα της μπαταρίας σύροντάς το στη θέση του.

Χρησιμοποιήστε 2 τεμάχια μπαταριών LRO3 AAA (1,5V). Μην χρησιμοποιείτε επαναφορτιζόμενες μπαταρίες. Αντικαταστήστε τις παλιές μπαταρίες με νέες του ίδιου τύπου όταν η οθόνη δεν είναι πλέον ευανάγνωστη. Μην απορρίπτετε τις μπαταρίες ως αστικά απόβλητα χωρίς διαλογή. Είναι απαραίτητη η χωριστή συλλογή αυτών των αποβλήτων για ειδική επεξεργασία.

⚠ Για ορισμένα μοντέλα του τηλεχειριστηρίου, μπορείτε να προγραμματίσετε την ένδειξη της θερμοκρασίας μεταξύ °C και °F.

1. Πατήστε και κρατήστε πατημένο TURBO to κουμπί πάνω από 5 δευτερόλεπτα για να μεταβείτε στη λειτουργία αλλαγής,
2. Πατήστε και κρατήστε πατημένο TURBO to κουμπί, μέχρι να αλλάξει σε °C και °F,
   3.Στη συνέχεια, αφήστε το πάτημα και περιμένετε για 5 δευτερόλεπτα, η λειτουργία θα επιλεγεί.

Σημείωση:

1. Κατευθύνετε το τηλεχειριστήριο προς το κλιματιστικό.
2. Ελέγξτε ότι δεν υπάρχουν αντικείμενα μεταξύ του τηλεχειριστηρίου και του υποδοχέα σήματος στην εσωτερική μονάδα.
3. Μην αφήνετε ποτέ το τηλεχειριστήριο εκτεθειμένο στις ακτίνες του ήλιου.
4. Κρατήστε το τηλεχειριστήριο σε απόσταση τουλάχιστον 1m από την τηλεόραση ή άλλες ηλεκτρικές συσκευές.

ΛΕΙΤΟΥΡΠΑ ΨΥΞΗΣ

COOL

Η λειτουργία ψύξης επιτρέπει στο κλιματιστικό να ψύχει το δωμάτιο και να μειώνει ταυτόχρονα την υγρασία του αέρα.

Για να ενεργοποιήσετε τη λειτουργία ψύξης (COOL),

πιέστε MODE το κουμπί μέχρι το σύμβολο να εμφανιστεί στην οθόνη.

Με το κουμπί √ ή ρυθμίστε μια θερμοκρασία χαμηλότερη από αυτή του δωματίου.

ΛΕΙΤΟΥΡΓΙΑ ΤΑΝ (όχι κουμπί ΤΑΝ)

FAN

Λειτουργία ανεμιστήρα, αερισμός μόνο με αέρα.

Για να ρυθμίσετε τη λειτουργία FAN, πιέστε MODE μέχρι * να εμφανιστεί στην οθόνη.

ΛΕΙΤΟΥΡΠΑ ΑΦΥΓΡΑΝΣΗΣ

DRY

Αυτή η λειτουργία μειώνει την υγρασία του αέρα για να κάνει τον χώρο πιο άνετο.

Για να ρυθμίσετε τη λειτουργία DRY, πιέστε MODE μέχρι ◇Δνα εμφανιστεί στην οθόνη. Ενεργοποιείται μια αυτόματη λειτουργία προρύθμισης.

ΑΥΤΟΜΑΤΗ ΛΕΙΤΟΥΡΓΙΑ

AUTO

Αυτόματη λειτουργία.

Για να ρυθμίσετε τη λειτουργία AUTO, πιέστε MODE μέχρι Ω να εμφανιστεί στην οθόνη.

Στη λειτουργία AUTO ο τρόπος λειτουργίας ρυθμίζεται αυτόματα ανάλογα με τη θερμοκρασία του χώρου.

ΛΕΙΤΟΥΡΓΙΑ ΘΕΡΜΑΝΣΗΣ

HEAT

Ηλειτουργία θέρμανσης επιτρέπει στο κλιματιστικό να θερμαίνει το δωμάτιο.

Για να ενεργοποιήσετε τη λειτουργία θέρμανσης (HEAT), πατήστε το πλήκτρο MODE μέχρενα εμφανιστεί το σύμβολο στην οθόνη.

Με το κουμπίν ήρυθμίστε υψηλότερη θερμοκρασία από εκείνη του δωματίου.

Σε λειτουργία ΘΕΡΜΑΝΣΗΣ, η συσκευή μπορεί να ενεργοπούσει αυτόματα έναν κύκλο απόψυξης, ο οποίος είναι απαραίτητος για τον καθαρισμό του πάγου στον συμπυκνωτή, ώστε να ανακτήσει τη λειτουργία ανταλλαγής θερμότητας. Αυτή η διαδικασία διαρκεί συνήθως 2-10 λεπτά. Κατά τη διάρκεια της απόψυξης, ο ανεμιστήρας της εσωτερικής μονάδας σταματά τη λειτουργία του. Μετά την απόψυξη, επανέρχεται αυτόματα στη λειτουργία ΘΕΡΜΑΝΣΗΣ.

(Για την αγορά της Βόρειας Αμερικής)

Εάν είναι απαραίτητο, μπορείτε να πατήσετε το κουμπί ΕΖΟ 10 φορές εντός 8 δευτερολέπτων στη λειτουργία θέρμανσης για να ξεκινήσει η εξαναγκασμένη απόψυξη. Θα ξεπαγώσει τον εξωτερικό πάγο πολύ πιο γρήγορα.

Λειτουργία FAN SPEED (κουμπί FAN)

FAN

Αλλάξτε την ταχύτητα λειτουργίας του ανεμιστήρα.

Πατήστε το κουμπί FAN μια να ρυθμίσετε την ταχύτητα λειτουργίας του ανεμιστήρα, μπορεί να ρυθμιστεί σε AUTO/ MUTE/ LOW/ LOW-MID / MID/ MID-HIGH/ HIGH/ TURBO ταχύτητα κυκλικά.

Λειτουργία Child-Lock

1. Παρατεταμένο πάτημα MODE το TIMER κουμπί μαζί για να ενεργοπούσετε αυτή τη λειτουργία και κάντε το ξανά για να απενεργοπούσετε αυτή τη λειτουργία.

2. Στο πλαίσιο αυτής της λειτουργίας, κανένα κουμπί δεν θα είναι ενεργό.

Λειτουργία TIMER --- TIMER ON

TIMER

Για αυτόματη ενεργοποίηση της συσκευής.

'Отαν η μονάδα είναι απενεργοποιημένη, μπορείτε να ρυθμίσετε το TIMER ON.

Για να ρυθμίσετε τον χρόνο αυτόματης ενεργοποίησης όπως παρακάτω:

1. Πατήστε το κουρμί την πρώτη φορά για να ρυθμίσετε
   την ενεργοποίηση, και [60h] θα εμφανιστεί στην οθόνη του τηλεχειριστηρίου και θα αναβοσβήνει.
2. Πατήστε ∧ ἡ ∨ προς το κουμπί για να ρυθμίσετε τον επιθυμητό χρόνο ενεργοποίησης του χρονοδιακόπτη. Κάθε φορά που πατάτε το κουμπί, ο χρόνος αυξάνεται/μειώνεται κατά μισή ώρα μεταξύ 0 και 10 ωρών και κατά μία ώρα μεταξύ 10 και 24 ωρών.
3. Πατήσε το κουμπί δεύτερη φορά για επιβεβαίωση.
4. Μετά τη ρύθμιση του χρονοδιακόπτη ενεργοποίησης, ρυθμίστε την απαιτούμενη λειτουργία (Cool/ Heat/ Auto/Fan/ Dry), πατώντας MODE to κουμπί. Και ρυθμίστε την απαιτούμενη ταχύτητα του ανεμιστήρα, πατώντας FAN to κουμπί. Και πατήστε^ ἡν για να ρυθμίστε την απαιτούμενη θερμοκρασία λειτουργίας.

ΑΚΥΡΩΣΤΕ το με το το το κουρτι.

Λειτουργία TIMER --- TIMER OFF

TIMER

Για αυτόματη απενεργοποίηση της συσκευής.

'Отαν η μονάδα είναι ενεργοπουμένη, μπορείτε να ρυθμίσετε τον TIMER OFF.

Για να ρυθμίσετε την ώρα της αυτόματης απενεργοποίησης, όπως παρακάτω:

1. Επιβεβαιώστε ότι η συσκευή είναι ενεργοποιημένη.
2. Πατήστε το κουρμί την πρώτη φορά για να ρυθμίσετε την απενεργοποίηση.
3. Πατήστε ∧ ἡ ∨ για να ρυθμίσετε το απαιτούμενο timer.
4. Πατήστε το κουμπί δεύτερη φορά για ετιβεβαίωση.

ΑΚΥΡΩΣΤΕ το με το TIMER

Σημείωση: Όλος ο προγραμματισμός πρέπει να εκτελείται εντός 5 δευτερολέπτων, διαφορετικά η ρύθμιση ακυρώνεται.

Λειτουργία SWING

[NO TEXT]

员

1. Πατήστε το κουμπί SWING για να ενεργοποιήσετε την περοίδα,
   1.1 Πατήστε το για να ενεργοποιήσετε τα οριζόντια πτερύγια να ταλαντεύονται από πάνω προς τα κάτω, το θα εμφανιστεί στην οθόνη του τηλεχειριστηρίου.
   1.2 Πατήστε το για να ενεργοποιήσετε τα κάθετα πτερύγια να ταλαντεύονται από αριστερά προς τα δεξιά, το θα εμφανιστεί στην οθόνη του τηλεχειριστηρίου.
   1.3 Κάντε το ξανά για να σταματήσετε την κίνηση της αιώρησης στην τρέχουσα γωνία.
2. Εάν οι κατακόρυφοι εκτροπείς τοποθετηθούν χειροκίνητα κάτω από τα πτερύγια, επιτρέπουν την άμεση μετακίνηση της ροής του αέρα προς τα δεξιά ή προς τα αριστερά.
3. Πιέστε παρατεταμένα ἡ ἢ πάνω από 3 δευτερόλεπτα για να επιλέξετε περισσότερες γωνίες της κατεύθυνσης της ροής του αέρα.

['→['→[·→[·→[·→[·→[·→[·→[·→[·→[·→[·→[·→[·→[·→[·→[·→[·→[·→[·→[·→[·→[·→[·→[·→[·→[·→[·→[·→[·→[·→[·→[·→[·→[·→[·]→[·→[·]→[·]→[·]→[·]→[·]→[·]→[·]→[·]→[·]→[·]→[·]→[·]→[·]→[·]→[·]→[·]→[·]→[·]→[·]→[·]→[·]→[·]

⚠️ Ποτέ μην τοποθετείτε τα πτερύγια με το χέρι, ο ευαίσθητος μηχανισμός μπορεί να υποστεί σοβαρή ζημιά!
⚠️ Ποτέ μην βάζετε δάχτυλα, ξύλα ή άλλα αντικείμενα στους αεραγωγούς εισόδου ή εξόδου του αέρα. Μια τέτοια τυχαία επαφή με ηλεκτροφόρα μέρη μπορεί να προκαλέσει απρόβλεπτη βλάβη ή τραυματισμό.

Λειτουργία TURBO

TURBO

Για να ενεργοποιήσετε τη λειτουργία turbo, πατήσε το TURBO κουμπί και 🙏θα εμφανιστεί στην οθόνη. Πιέστε ξανά για να ακυρώσετε αυτή τη λειτουργία.

Στη λειτουργία ΨΥΞΗΣ/ΘΕΡΜΑΝΣΗΣ, όταν επιλέξετε τη λειτουργία TURΒΟ, η συσκευή θα μεταβεί σε γρήγορη λειτουργία ΨΥΞΗΣ ή γρήγορης ΘΕΡΜΑΝΣΗΣ και θα λειτουργήσει με την υψηλότερη ταχύτητα του ανεμιστήρα για να φυσήξει ισχυρή ροή αέρα.

Λειτουργία MUTE

MUTE

1. Πατήστε για να ενεργοποιήσετε αυτή τη λειτουργία και θα εμφανιστεί στην οθόνη του τηλεχειριστηρίου. Κάντε το ξανά για να απενεργοποιήσετε αυτή τη λειτουργία.
2. 'Οταν λειτουργεί η λειτουργία MUTE, το τηλεχειριστήριο θα εμφανίζει την αυτόματη ταχύτητα ανεμιστήρα και η εσωτερική μονάδα θα λειτουργεί με τη χαμηλότερη ταχύτητα ανεμιστήρα για να είναι αθόρυβη.
3. 'Οταν πατήσετε το κουμπί FAN/ TURBO, η λειτουργία MUTE θα ακυρωθεί. Η λειτουργία MUTE δεν μπορεί να ενεργοποιηθεί σε λειτουργία DRY.

Λειτουργία SLEEP

SLEEP

Προρυθμισμένο πρόγραμμα αυτόματης λειτουργίας.

Πατήστε για να ενεργοπουήσετε τη λειτουργία SLEEP, και εμφανίζεται στην οθόνη.

Πιέστε ξανά για να ακυρώσετε αυτή τη λειτουργία. Μετά από 10 ώρες λειτουργίας σε κατάσταση αναστολής λειτουργίας, το κλιματιστικό θα επανέλθει στην προηγούμενη κατάσταση ρύθμισης.

Λειτουργία I FEEL

I FEEL

Προρυθμισμένο πρόγραμμα αυτόματης λειτουργίας.

Πατήσε ΙΕΦΕΙ γιάνα ενεργοποιήσετε αυτή τη λειτουργία και θα εμφανιστεί στην οθόνη του τηλεχειριστηρίου.

Κάντε το ξανά για να απενεργοποιήσετε αυτή τη λειτουργία.

Αυτή η λειτουργία επιτρέπει στο τηλεχειριστήριο να μετρά τη θερμοκρασία στην τρέχουσα θέση του και να στέλνει αυτό το σήμα στο κλιματιστικό για τη βελτιστοποίηση της θερμοκρασίας γύρω σας και τη διασφάλιση της άνεσης.

Λειτουργία ECO

ECO

Σε αυτή τη λειτουργία η συσκευή ρυθμίζει αυτόματα τη λειτουργία για εξουκονόμηση ενέργειας.

Πατήστε το έςουμπί, το εμφανίζεται στην οθόνη και η συσκευή θα λειτουργεί στη λειτουργία ΕСΟ. Πιέστε ξανά για να την ακυρώσετε. Σημείωση: Η λειτουργία ΕСΟ είναι διαθέσιμη τόσο στη λειτουργία ΨΥΞΗΣ όσο και στη λειτουργία ΘΕΡΜΑΝΣΗΣ.

Λειτουργία DISPLAY (Εσωτερική οθόνη)

DISPLAY

Ενεργοποιήστε/απενεργοποιήστε την οθόνη LED στον πίνακα.

Πατήστε το για να απενεργοποιήσετε την οθόνη LED στον πίνακα. Πιέστε ξανά για να ενεργοποιήσετε την οθόνη LED.

Λειτουργία GEN (εξουκονόμηση ενέργειας)

Ενεργοποιήστε/απενεργοποιήστε την οθόνη LED και τον μπλε φωτεινό δείκτη.

1. Ενεργοποιήστε αρχικά την εσωτερική μονάδα και πατήστε παρατεταμένα το κουρπί για 3 δευτερόλεπτα για να ενεργοποιηθεί και κάντε το ξανά για να απενεργοποιήσετε αυτή τη λειτουργία.
2. Στο πλαίσιο αυτής της λειτουργίας, πατήστε σύντομα το ΜUTE κουβαπί για να επιλέξετε τον περιορισμό της απορροφούμενης ισχύος (L1 ελάχιστη, L2 μεσαία, L3 μέγιστη) Επιλέξετε OFF και περιμένετε 2 δευτερόλεπτα για να βγείτε από αυτό.

Επαναφορά Wi-Fi

1. Méθοδος 1: Πατήστε το κουμπί DISPLAY 6 φορές μέσα σε 8 δευτερόλεπτα.
2. Μέθοδος 2: Πατήστε το κουμπί ECO 6 φορές μέσα σε 8 δευτερόλεπτα.
3. Μέθοδος 3: Πατήστε παρατεταμένα το MODE και πάνω από 3 δευτερόλεπτα.

Θα ακούσετε 2 ηχητικά σήματα και μετά τη λειτουργία θα εμφανιστεί η ένδειξη CF ή AP στην εσωτερική οθόνη.

Για να δείτε το εγχειρίδιο χρήσης wifi, καδράρετε τον ΚΩΔΙΚΟ QR.

Λειτουργία ΑΥΤΟΚΑΘΑΡΙΣΜΟΥ

Για να ενεργοπούσετε αυτή τη λειτουργία, απενεργοπούσετε πρώτα την εσωτερική μονάδα και, στη συνέχεια, πατήστε το HEALTH κουμπί τότε θα ακούσετε ένα ηχητικό σήμα, [AC] στην εσωτερική λυχνία LED και √ θα εμφανιστεί στην οθόνη του τηλεχειριστηρίου.

1. Αυτή η λειτουργία βοηθά στην απομάκρυνση της συσσωρευμένης βρωμιάς, των βακτηρίων κ.λπ. από τον εσωτερικό εξατμιστή.
2. Αυτή η λειτουργία θα διαρκέσει περίπου 30 λεπτά και η συσκευή θα επιστρέψει στη λειτουργία προεπιλογής. Μπορείτε να πατήσετε 🔊 το κουμπί για να ακυρώσετε αυτή τη λειτουργία κατά τη διάρκεια της διαδικασίας. Θα ακούσετε 2 ηχητικά σήματα όταν ολοκληρωθεί ή ακυρωθεί.

Είναι φυσιολογικό να υπάρχει κάποιος θόρυβος κατά τη διάρκεια αυτής της διαδικασίας λειτουργίας, καθώς τα πλαστικά υλικά διαστέλλονται με τη θερμότητα και συστέλλονται με το κρύο.

⚠️ Προτείνουμε την εφαρμογή αυτής της λειτουργίας στις ακόλουθες συνθήκες περιβάλλοντος για την αποφυγή της παρέμβασης των διατάξεων ασφαλείας

Εσωτερική μονάδα	Θερμ. < 86°F (30°C)
Εξωτερική μονάδα	41°F (5°C) < Θερμ. < 86°F (30°C)

⚠️ Προτείνεται να χρησμοποιείτε αυτή τη λειτουργία κάθε 3 μήνες.

Λειτουργία θέρμανσης 8°C

1. Πατήστε παρατεταμένα [ECO] το κουμπί για πάνω από 3 δευτερόλεπτα για να ενεργοποιήσετε αυτή τη λειτουργία, και [8°C] (46°F) θα εμφανιστεί στην οθόνη του τηλεχειριστηρίου. Κάντε το ξανά για να απενεργοποιήσετε αυτή τη λειτουργία.
2. Αυτή η λειτουργία θα ξεκινήσει αυτόματα τη λειτουργία θέρμανσης όταν η θερμοκρασία δωματίου είναι χαμηλότερη από 80C (460F) και θα επιστρέψει στην κατάσταση αναμονής αν η θερμοκρασία φτάσει τους 90C (480F).
3. Εάν η θερμοκρασία δωματίου είναι υψηλότερη από 18οC (64°F), η συσκευή θα ακυρώσει αυτόματα αυτή τη λειτουργία.

Λειτουργία Gentle Wind

1. Ενεργοποιήστε την εσωτερική μονάδα και μεταβείτε στη λειτουργία COOL και, στη συνέχεια, πατήστε GENTLE WIND to κουμπί ή για να ενεργοποιήσετε αυτή τη λειτουργία, θα εμφανιστεί στην οθόνη. Κάντε το ξανά για να απενεργοποιήσετε αυτή τη λειτουργία.
2. Αυτή η λειτουργία θα κλείσει αυτόματα τα κατακόρυφα πτερύγια και θα σας δώσει την άνετη αίσθηση του ήπιου ανέμου.

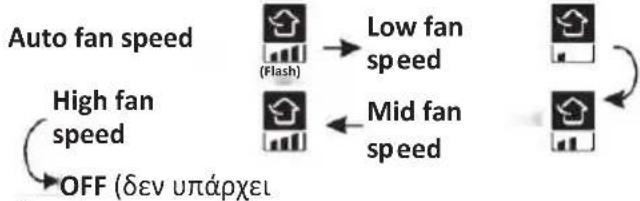

Λειτουργία Φρέσκου Αέρα

FRESH AIR

Αυτή η λειτουργία θα αντλήσει φρέσκο αέρα από έξω προς τα μέσα.

Πατήστε το κουμπί Καθαρού Αέρα για να ενεργοποιήσετε τη λειτουργία.

Στη συνέχεια, επιλέξτε την επιθυμητή ταχύτητα ανεμιστήρα.

Η οθόνη θα εμφανιστεί ως εξής:

Σημείωση:

1. Autή η λειτουργία είναι διαθέσιμη στη θέση OFF/Heating Cooling/Fan/Auto mode.
2. Στη λειτουργία OFF, το κλιματιστικό μπορεί να λειτουργεί αυτόματα λόγω της μενάλης διαφοράς θερμοκρασίας μεταξύ εσωτερικού και εξωτερικού χώρου.
3. Εάν η εσωτερική οθόνη εμφανίσει την ένδειξη Φρέσκου Αέρα και CL. μπορείτε να αντικαταστήσετε το φίλτρο (διάρκεια 2160 ώρες), επομένως κρατήστε πατημένο το κουμπί FRESH AIR για 5 δευτερόλεπτα

για την επανόπλιση της ειδοποίησης.

Λειτουργία TVOC

Αυτή η λειτουργία επιτρέπει την ανίχνευση ορισμένων ειδών επιβλαβών αερίων στο δωμάτιο και την εμφάνιση της κατάστασης της ποιότητας του αέρα.

Εάν η μονάδα είναι εξοπλισμένη με αυτή τη λειτουργία, όταν η μονάδα είναι σε λειτουργία, θα εμφανίζει τις ακόλουθες καταστάσεις ενδείξεων ανάλογα με την ανιχνευόμενη συγκέντρωση διαφόρων επιβλαβών αερίων.

100% πορτοκαλί 100% μπλε

Χαμηλή ← Καλή Δυναμική απεικόνιση της ποιότητας του αέρο

1. Όσο πιο έντονο είναι το πορτοκαλί χρώμα στον κύκλο, τόσο χειρότερη είναι η ποιότητα του αέρα (σημείωση: ο στόχος της έρευνας για την ποιότητα του αέρα είναι η TVOC, η συνολική συγκέντρωση πτητικών οργανικών ενώσεων). Όλα τα φώτα της οθόνης του πίνακα, συμπεριλαμβανομένου του TVOC, μπορούν να

απενεργοποιηθούν πατώντας το DISPLAY

1. Η ενεργοποίηση της λειτουργίας Φρέσκου Αέρα μπορεί να βελτιώσει την ποιότητα του εσωτερικού αέρα, αλλά όταν η ρύπανση του εξωτερικού αέρα είναι σοβαρή, συνιστάται η απενεργοποίηση της λειτουργίας Fresh Air.
2. Εάν η μονάδα δεν είναι εξοπλισμένη με λειτουργία TVOC, θα εμφανιστεί 100% μπλε όταν το μηχάνημα λειτουργεί και το χρώμα δεν θα αλλάξει.

Η ανίχνευση των ΤνΟΣ στοχεύει κυρίως σε διάφορες πτητικές οργανικές ενώσεις, κοντά σε αρώματα, νερό τουαλέτας, οινόπνευμα, αποσμητικά χώρου κ.λπ., θα οδηγήσουν επίσης σε αύξηση της ανιχνευόμενης συγκέντρωσης ΤνΟΣ.

Ο αισθητήρας TVOC πρέπει να σταθεροποιείται σε κάθε ενεργοποίηση. Παρακαλούμε περιμένετε περίπου 10 λεπτά για μια σωστή μέτρηση.
Ανάλογα με τη μάρκα ή την αρχή λειτουργίας του εξοπλισμού δοκιμών, τα αποτελέσματα των δοκιμών TVOC ενδέχεται να διαφέρουν.

Οποιαδήποτε προσπάθεια χρήσης του κλιματιστικού σε θερμοκρασίες κάτω από το καθορισμένο εύρος μπορεί να ενεργοποιήσει τη συσκευή προστασίας και το κλιματιστικό θα μπορούσε να μην λειτουργήσει. Ως εκ τούτου, προσπαθήστε να χρησιμοποιείτε το κλιματιστικό στις ακόλουθες συνθήκες θερμοκρασίας.

Inverter κλιματιστικό:

ΛΕΙΤΟΥΡΓΙΑΘερμοκρασία	Θέρμανση	Ψύξη	Αφύγρανση(Dry)
Θερμοκρασίαδωματίου	0°C~30°C	17°C~32°C
Εξωτερικήθερμοκρασία	-20°C~30°C	-15°C~53°C

Με την παροχή ρεύματος συνδεδεμένη, επανεκκινήστε το κλιματιστικό μετά την απενεργοποίηση ή μεταβείτε σε άλλη λειτουργία κατά τη διάρκεια της λειτουργίας και η συσκευή προστασίας του κλιματιστικού θα ξεκινήσει. Ο συμπιεστής θα συνεχίσει τη λειτουργία του μετά από 3 λεπτά.

Χαρακτηριστικά λειτουργίας θέρμανσης (ισχύει για την αντλία θέρμανσης) Προθέρμανση:

Όταν η λειτουργία θέρμανσης είναι ενεργοποιημένη, η εσωτερική μονάδα θα χρειαστεί 2\~5 λεπτά για προθέρμανση, μετά από αυτό το κλιματιστικό θα ξεκινήσει τη θέρμανση και θα φυσήξει ζεστό αέρα.

Απόψυξη:

Κατά τη διάρκεια της θέρμανσης, όταν η εξωτερική μονάδα παγώσει, το κλιματιστικό θα ενεργοποιήσει τη λειτουργία αυτόματης απόψυξης για να βελτιώσει το αποτέλεσμα της θέρμανσης. Κατά τη διάρκεια της απόψυξης, οι εσωτερικοί και εξωτερικοί ανεμιστήρες σταματούν να λειτουργούν. Το κλιματιστικό θα συνεχίσει τη θέρμανση αυτόματα μετά το τέλος της απόψυξης.

ΠΡΟΦΥΛΪΕΙΣ ΕΓΚΑΤΪΑΣΤΑΣΗΣ

Μήκος σωλήνα και Πρόσθετο Ψυκτικό μέσο

Μοντέλα inverter Χωρητικότητα (Btu/h)	9K-12K
Μήκος των σωλήνων που καλύπτονται από προφόρτιση	5m
Μέγιστη απόσταση μεταξύ εσωτερικής και εξωτερικής μονάδας	15m
Φόρτιση ψυκτικού μέσου	15g/m
Μέγιστη διαφορά στάθμης μεταξύ εσωτερικής και εξωτερικής μονάδας	10m
Τύπος ψυκτικού μέσου	R32

Παράμετροι Ροπής

Μέγεθος ΣΩΛΗΝΑ	Μετρητής Newton [N x m]	Pound-force foot (lbf-ft)	Μέτρο δύναμης χιλιογράμμου (kgf-m)
1/4 "(4 ∅ 6.35)	15 - 20	11,1 - 14,8	1,5 - 2,0
3/8" (4 ∅ 9.52)	31 - 35	22,9 - 25,8	3,2 - 3,6
1/2" (∅ 12)	45 - 50	33,2 - 36,9	4,6 - 5,1
5/8 " (4 ∅ 15.88)	60 - 65	44,3 - 48,0	6,1 - 6,6

Καλώδια σύνδεσης

ΤΥΠΟΣ ΜΟΝΤΕΛΟΥINVERTER Ισχύς (Btu/h)		9k /12
		εμβαδόν διατομής
Καλώδιο παροχής ρεύματος	N	1.0mm ^2
	L	1.0mm ^2
		1.0mm ^2
Καλώδιο σύνδεσης	N	1.0mm ^2
	L	1.0mm ^2
	1	1.0mm ^2
		1.0mm ^2

Σημείωση: Αυτός ο πίνακας είναι μόνο για αναφορά, η εγκατάσταση πρέπει να πληροί τις απαιτήσεις των τοπικών νόμων και κανονισμών.

ΕΓΚΑΤΆΣΤΑΣΗ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΆΔΑΣ

Για να εγκαταστήσετε την εσωτερική μονάδα, ανατρέξτε στις παρακάτω οδηγίες.

Για περισσότερες λεπτομέρειες, επισκεφθείτε τη σελίδα του προϊόντος στη διεύθυνση

www.olimpiasplendid.com.

Βήμα1: Επιλέξτε θέση Εγκατάστασης

1.1 Βεβαιωθείτε ότι η εγκατάσταση συμμορφώνεται με τις ελάχιστες διαστάσεις της εγκατάστασης (που ορίζονται κατωτέρω) και πληροί το ελάχιστο και το μέγιστο μήκος σωληνώσεων σύνδεσης και τη μέγιστη μεταβολή του υψομέτρου, όπως ορίζονται στην ενότητα Απαιτήσεις Συστήματος.
1.2 Η είσοδος και η έξοδος του αέρα θα είναι ελεύθερες από εμπόδια, εξασφαλίζοντας τη σωστή ροή του αέρα σε όλο το δωμάτιο.
1.3 Το συμπύκνωμα μπορεί να αποστραγγιστεί εύκολα και με ασφάλεια.
1.4 Όλες οι συνδέσεις μπορούν να γίνουν εύκολα στην εξωτερική μονάδα.
1.5 Η εσωτερική μονάδα να είναι μακριά από παιδιά.
1.6 Έναν τοίχο τοποθέτησης αρκετά ισχυρό ώστε να αντέχει τέσσερις φορές το πλήρες βάρος και τους κραδασμούς της μονάδας
1.7 To φίλτρο είναι εύκολα προσβάσιμο για καθαρισμό.
1.8 Αφήστε αρκετό ελεύθερο χώρο ώστε να είναι δυνατή η πρόσβαση για τη συνήθη συντήρηση.
1.9 Εγκαταστήστε το σε απόσταση τουλάχιστον 3 m από την κεραία της τηλεόρασης ή του ραδιοφώνου. Η λειτουργία του κλιματιστικού ενδέχεται να επηρεάσει τη ραδιοφωνική ή τηλεοπτική λήψη σε περιοχές όπου η λήψη είναι ασθενής. Ενδέχεται να απαιτείται ενισχυτής για την επηρεαζόμενη συσκευή.
1.10 Μην το εγκαταστήσετε σε δωμάτιο πλυντηρίου ή σε πισίνα λόγω του διαβρωτικού περιβάλλοντος.

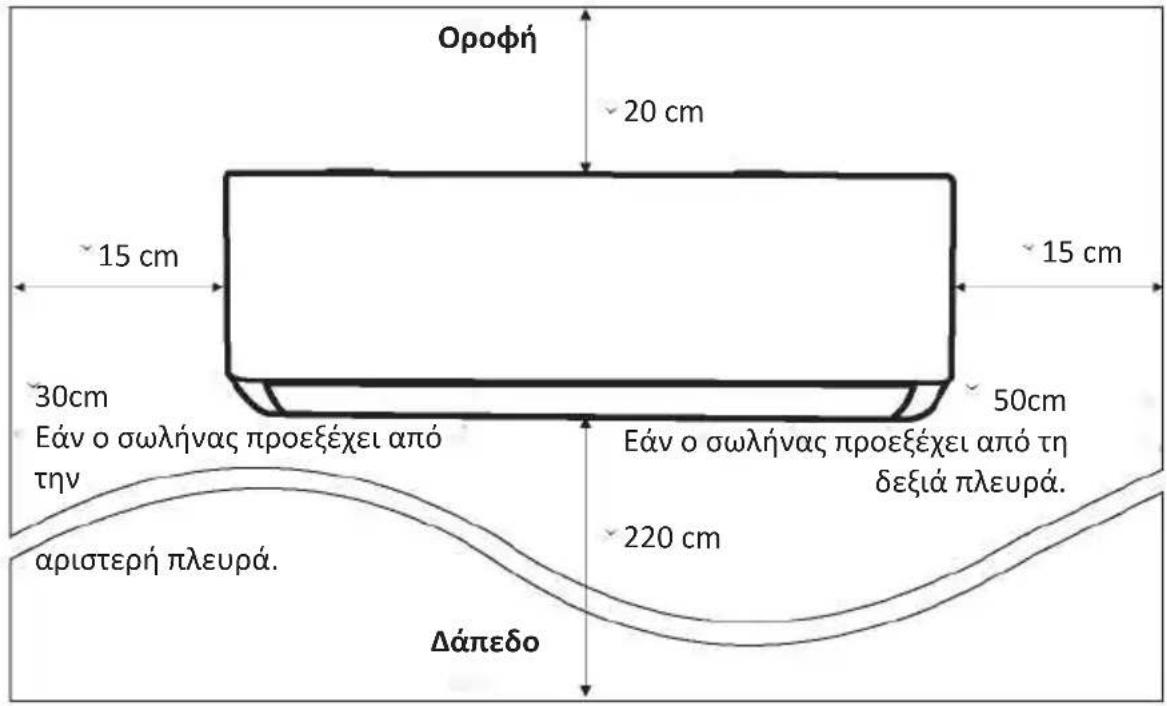

Ελάχιστες Εσωτερικές Αποστάσεις

Οροφή 20 cm 15 cm 30cm Εάν ο σωλήνας προεξέχει από την Εάν ο σωλήνας προεξέχει από τη δεξιά πλευρά. 220 cm αριστερή πλευρά. Δάπεδο

ΕΓΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ

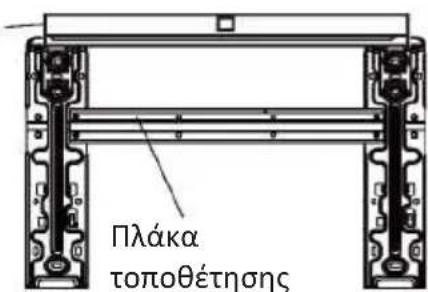

Βήμα2: Εγκαταστήστε την Πλάκα τοποθέτησης

2.1 Βγάλτε την πλάκα τοποθέτησης από το πίσω μέρος της εσωτερικής μονάδας.
2.2 Βεβαιωθείτε ότι πληρούνται οι ελάχιστες απαιτήσεις διαστάσεων εγκατάστασης όπως στο βήμα 1, σύμφωνα με το μέγεθος της πλάκας τοποθέτησης, καθορίστε τη θέση και κολλήστε την πλάκα τοποθέτησης κοντά στον τοίχο.
2.3 Ρυθμίστε την πλάκα τοποθέτησης σε οριζόντια κατάσταση με ένα αλφάδι και, στη συνέχεια, σημειώστε τις θέσεις των οπών βιδώματος στον τοίχο.
2.4 Τοποθετήστε την πλάκα τοποθέτησης και ανοίξτε τρύπες στις σημειωμένες θέσεις με τρυπάνι.
2.5 Τοποθετήστε τα ελαστικά βύσματα διαστολής στις οπές, στη συνέχεια κρεμάστε την πλάκα τοποθέτησης και στερεώστε την με βίδες.

Επίπεδο αερίου

Πλάκα τοποθέτησης

Θέσεις βίδας αναφοράς

(1) Βεβαιωθείτε ότι η πλάκα τοποθέτησης είναι αρκετά σταθερή και επίπεδη στον τοίχο μετά την εγκατάσταση.
(II) Αυτό το εικονιζόμενο σχήμα μπορεί να διαφέρει από το πραγματικό αντικείμενο, παρακαλούμε λάβετε το τελευταίο ως πρότυπο.

Βήμα3: Διάτρηση Οπών Τοίχου

3.1 Τρεις προαιρετικοί τρόποι σωληνώσεων παρουσιάζονται

Τρόπος1: Αριστερά, ο σωλήνας φρέσκου αέρα, οι σωληνώσεις ψυκτικού μέσου, ο σωλήνας αποστράγγισης και τα καλώδια σύνδεσης είναι όλα μέσα από μία οπή προς τα έξω.

Τρόπος2: Δεξιά, ο σωλήνας φρέσκου αέρα, οι σωληνώσεις ψυκτικού μέσου, ο σωλήνας αποστράγγισης και τα καλώδια σύνδεσης είναι όλα μέσα από μία οπή προς τα έξω.

Τρόπος3: Πίσω, ο σωλήνας φρέσκου αέρα, οι σωληνώσεις ψυκτικού μέσου, ο σωλήνας αποστράγγισης και τα καλώδια σύνδεσης περνούν μέσα από δύο πλευρικές οπές στον τοίχο.

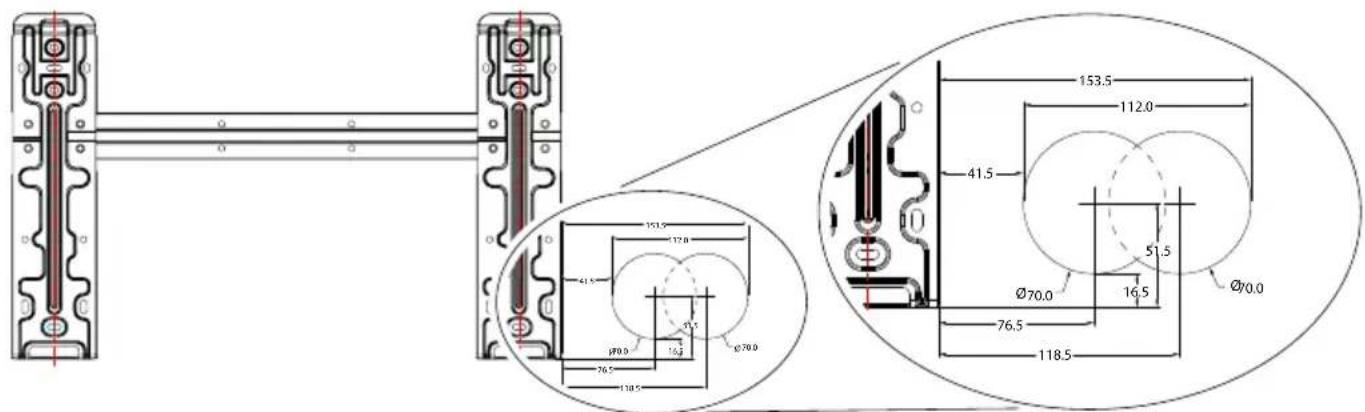

3.2 Για τον Τρόπο3, ακολουθήστε το μέγεθος αναφοράς για την πλάκα τοποθέτησης και την οπή για να καθορίσετε τη θέση.

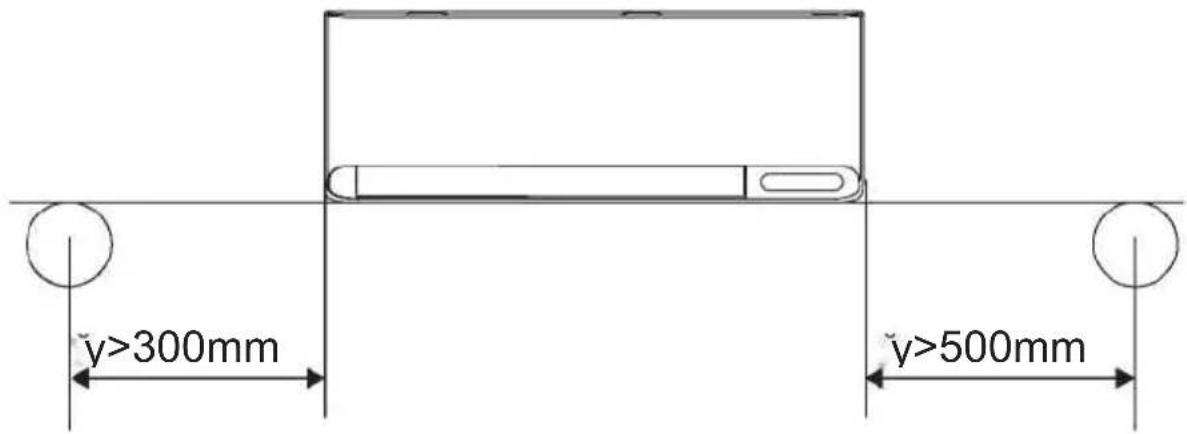

Για τους Τρόπο1 και Τρόπο2, Καθορίστε τη θέση της οπής στον τοίχο με βάση το ακόλουθο μέγεθος.

y>300mm y>500mm

3.3 Τρυπήστε την οπή του τοίχου με τρυπάνι πυρήνα 70mm και με μικρή λοξή γωνία χαμηλότερη από το εσωτερικό άκρο περίπου 5mm έως 10mm.
3.4 Τοποθετήστε το κάλυμμα και το επικάλυμμα τοίχου (και τα δύο είναι προαιρετικά εξαρτήματα) για την προστασία των εξαρτημάτων σύνδεσης.

70mm

Επικάλυμμα τοίχου (προαιρετικό)

Εσωτερικός χώρος

K ( 5 M1

Κάλυμμα τοίχου (προαιρετικό)

Εξωτερικός χώρος

5-10mm

Μικρή λοξή γωνία

Προσοχή:

Όταν τρυπάτε την τρύπα στον τοίχο, βεβαιωθείτε ότι αποφεύγετε τα καλώδια, τα υδραυλικά και άλλα ευαίσθητα εξαρτήματα.

ΕΓΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ

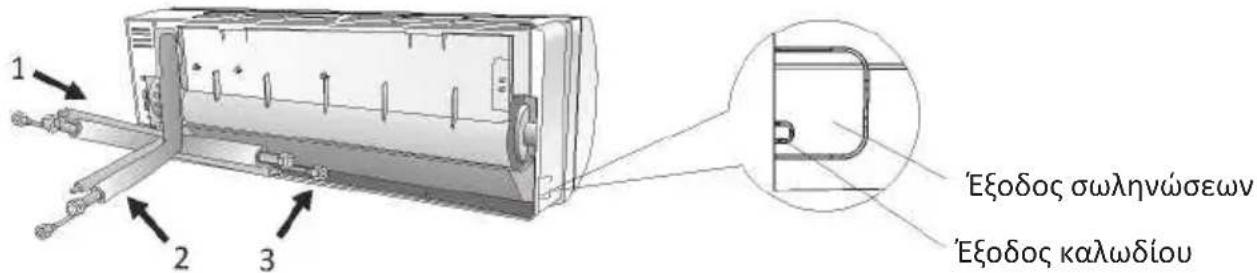

Βήμα4: Σύνδεση σωλήνα Ψυκτικού μέσου

4.1. Ανάλογα με τη θέση της οπής στον τοίχο, επιλέξτε την κατάλληλη λειτουργία σωληνώσεων.

Υπάρχουν τρεις προαιρετικές λειτουργίες σωληνώσεων για τις εσωτερικές μονάδες, όπως φαίνεται στο παρακάτω σχήμα:

Στον τρόπο σωληνώσεων 1 ή στον τρόπο σωληνώσεων 3, θα πρέπει να γίνει μια εγκοπή με τη χρήση ψαλιδιού για να κοπεί το φύλλο πλαστικού της εξόδου σωληνώσεων και της εξόδου καλωδίων στην αντίστοιχη πλευρά της εσωτερικής μονάδας.

Σημείωση: Κατά την αποκοπή του πλαστικού φύλλου στην έξοδο, η τομή πρέπει να κόβεται ομαλά.

1 2 3 'Εξοδος σωληνώσεων 'Εξοδος καλωδίου

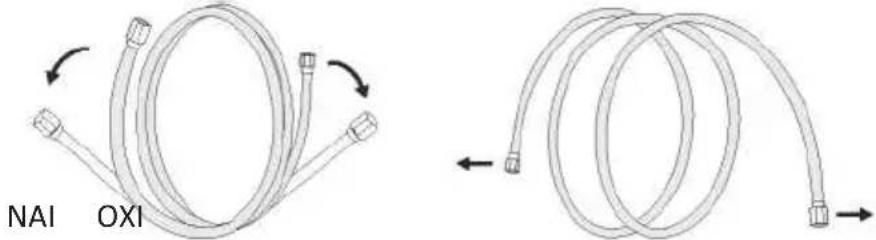

4.2. Η κάμψη τους σωλήνες σύνδεσης με τη θύρα προς τα πάνω, όπως φαίνεται στο σχήμα.

NAI OXI

4.3. Αφαιρέστε το πλαστικό κάλυμμα στις θύρες σωλήνων και αφαιρέστε το προστατευτικό κάλυμμα στο άκρο των συνδέσμων σωληνώσεων.

4.4. Ελέγξτε αν υπάρχουν διάφορα στη θύρα του σωλήνα σύνδεσης και βεβαιωθείτε ότι η θύρα είναι καθαρή.

4.5. Μετά το ευθυγραμμίστε το κέντρο, περιστρέψτε το παξιμάδι του σωλήνα σύνδεσης για να σφίξετε το παξιμάδι όσο το δυνατόν πιο σφιχτά με το χέρι

4.6. Χρησιμοποιήστε ένα δυναμόκλειδο για να το σφίξετε σύμφωνα με τις τιμές ροπής στον απαιτήσεων, (Ανατρέξτε στον πίνακα απαιτήσεων ροπής στην ενότητα ΠΡΟΦΥΛΑΞΕΙΣ ΕΠΚΑΤΑΣΤΑΣΗΣ)

4.7. Τυλίξτε την άρθρωση με το σωλήνα μόνωσης.

ΕΓΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ

Βήμα5: Συνδέστε τον Εύκαμπτο Σωλήνα Αποστράγγισης

5.1 Ρυθμίστε τον εύκαμπο σωλήνα αποστράγγισης (εάν υπάρχει)

Σε ορισμένα μοντέλα, και οι δύο πλευρές της εσωτερικής μονάδας διαθέτουν θύρες αποστράγγισης, μπορείτε να επιλέξετε μία από αυτές για να συνδέσετε το σωλήνα αποστράγγισης. Και βουλώστε την αχρησιμοποίητη θύρα αποστράγγισης με το λάστιχο που συνδέεται σε μία από τις θύρες.

5.2 Συνδέστε τον εύκαμπτο σωλήνα αποστράγγισης στη θύρα αποστράγγισης, βεβαιωθείτε ότι η άρθρωση είναι σταθερή και το αποτέλεσμα σφράγισης είναι καλό.
5.3 Τυλίξτε σταθερά την ένωση με ταινία τεφλόν για να διασφαλίσετε ότι δεν υπάρχουν διαρροές.

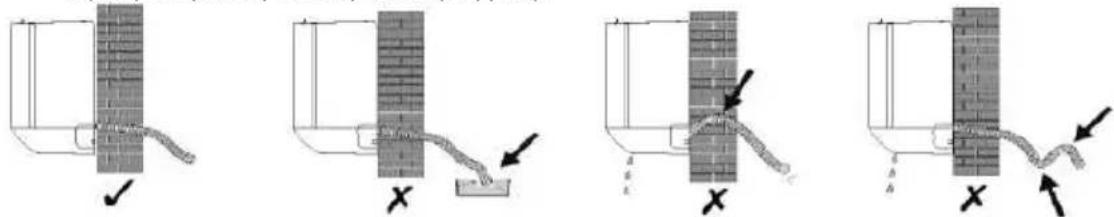

Σημείωση: Βεβαιωθείτε ότι δεν υπάρχουν συστροφές ή βαθουλώματα και ότι οι σωλήνες πρέπει να τοποθετούνται λοξά προς τα κάτω για να αποφεύγεται το μπλοκάρισμα, ώστε να εξασφαλίζεται η σωστή αποστράγγιση.

Βήμα6: Συνδέστε την Καλωδίωση

6.1 Επιλέξτε το σωστό μέγεθος καλωδίων που καθορίζεται από το μέγιστο ρεύμα λειτουργίας στην πινακίδα τύπου. (Ελέγξτε το μέγεθος των καλωδίων ανατρέξτε στην ενότητα ΠΡΟΦΥΛΑΞΕΙΣ ΕΓΚΑΤΑΣΤΑΣΗΣ)
6.2 Ανοίξτε τον μπροστινό πίνακα της εσωτερικής μονάδας.
6.3 Χρησιμοποιήστε ένα κατσαβίδι, ανοίξτε το κάλυμμα του ηλεκτρικού κιβωτίου ελέγχου, για να αποκαλύψετε το μπλοκ ακροδεκτών.
6.4 Ξεβιδώστε το σφιγκτήρα καλωδίου.
6.5 Εισάγετε το ένα άκρο του καλωδίου στη θέση του κουτιού ελέγχου από το πίσω μέρος του δεξιού άκρου της εσωτερικής μονάδας.
6.6 Συνδέστε τα καλώδια στον αντίστοιχο ακροδέκτη σύμφωνα με το διάγραμμα συνδεσμολογίας στο κάλυμμα του ηλεκτρικού κιβωτίου ελέγχου. Και βεβαιωθείτε ότι είναι καλά συνδεδεμένα.
6.7 Βιδώστε το σφιγκτήρα καλωδίων για να στερεώσετε τα καλώδια.
6.8 Επανατοποθετήστε το κάλυμμα του ηλεκτρικού κιβωτίου ελέγχου και την πρόσοψη.
6.9 Για ορισμένα μοντέλα, τα καλώδια τροφοδοσίας και τα καλώδια σύνδεσης είναι προεγκατεστημένα στο μηχάνημα από το εργοστάσιο.

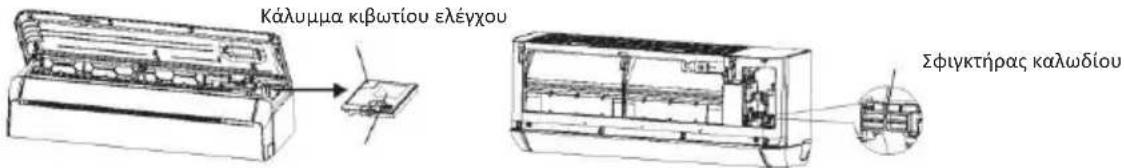

Κάλυμμα κιβωτίου ελέγχου Σφιγκτήρας καλωδίου

Ηλεκτρολογικο διαγραμμα

ΕΓΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ

Βήμα7: Σύνδεση του σωλήνα φρέσκου αέρα και τοποθέτηση του φίλτρου

7.1 Ανάλογα με τη θέση της οπής στον τοίχο, επιλέξτε την κατάλληλη λειτουργία σωληνώσεων.

Τρόπος1: Αριστερά, μαζί με τις σωληνώσεις ψυκτικού μέσου, το σωλήνα αποστράγγισης και τα καλώδια σύνδεσης.

Τρόπος2: Δεξιά, μαζί με τις σωληνώσεις ψυκτικού μέσου, το σωλήνα αποστράγγισης και τα καλώδια σύνδεσης.

Τρόπος3: Πίσω, ο σωλήνας φρέσκου αέρα δεν είναι συγκεντρωμένος με άλλους σωλήνες.

7.2 Στους τρόπους "1" και "2", εάν είναι απαραίτητο, παρατείνετε τον εύκαμπτο σωλήνα φρέσκου αέρα συνδέοντας την προέκταση με τον άκαμπτο σωλήνα.

Για τον τρόπο 1: Μετρήστε την απόσταση μεταξύ της αριστερής κάτω γωνίας της πλάκας τοποθέτησης και του κέντρου της οπής στον τοίχο, το μήκος του σωλήνα φρέσκου αέρα είναι ίσο με το μετρούμενο μήκος συν 650mm.

Εσωτερικός χώρος Εξωτερικός χώρος Μετρούμενο μήκος Είσοδος φρέσκου αέ ηα πωνάδας Μετρούμενο μήκος + 650mm Γραμμή διακοπής

Για τον τρόπο 2: Μετρήστε την απόσταση μεταξύ της αριστερής κάτω γωνίας της πλάκας τοποθέτησης και του κέντρου της οπής στον τοίχο, το μήκος του σωλήνα φρέσκου αέρα είναι ίσο με το μετρούμενο μήκος.

Είσοδος φρέσκου αὲ χρα μονάδας Εσωτερικός χώρος Μετρούμενο μήκος 700mm Γραμμή διακοπήκ Μέτρηση μήκους Εξωτερικός χώρος

Για τον τρόπο 3: Το μήκος σωλήνα φρέσκου αέρα είναι 310mm και το εκτεθειμένο μήκος του σωλήνα φρέσκου αέρα είναι 50mm.

Βήμα7: Σύνδεση του Σωλήνα Φρέσκου Αέρα και τοποθέτηση του φίλτρου

7.3 Ρύθμιση του μήκους του σωλήνα φρέσκου αέρα

Ανάλογα με το περιβάλλον εγκατάστασης, καθορίστε τη ρύθμιση του μήκους του σωλήνα φρέσκου αέρα.

7.3.1 Μειώστε το μήκος

Κόψτε το σωλήνα φρέσκου αέρα στο κατάλληλο μήκος, προσέχοντας να μην τον πατήσετε ή τον καταστρέψετε. Σωλήνας Συναρμολόγηση σωλήνων

Ε. Γραμμή διακοπής Σωλήνας φρέσκου αέρα Συναρμολόγηση σωλήνων δια μέσου του τοιχώ ματος

Εάν είναι απαραίτητο να κόψετε το σωλήνα, θυμηθείτε να τον τοποθετήσετε στον προσαρμογέα στερεώνοντάς τον με κόλλα. Συναρμολόγηση σωλήνων

Οσαρμογεα στερεωνοντας τον με κολά. Γραμή διακοπής Συναρμολόγηση σωλήνων διαμέσου του τοχώ ματος Γραμή διακοπής Κατάλληλο μήκος σωλήνα φρέσκου αέρα Προσαρμογέας Σωλήνας διαμέσου τοιχώματος ≥65mm

Συνδέστε τον αγωγό φρέσκου αέρα, τους προσαρμογείς και το σωλήνα διαμέσου τοιχώματος

Σημείωση:

1. Το επικαλυπτόμενο τμήμα του προσαρμογέα και του διαμπερούς σωλήνα πρέπει να πιέζεται επίπεδο με εργαλεία και δεν μπορεί να στρεβλώνεται,
2. Ο προσαρμογέας δεν μπορεί να εισχωρήσει βίαια στο σωλήνα διαμπερούς τοιχώματος, διαφορετικά μπορεί να προκαλέσει στρέβλωση του εξαρτήματος σύνδεσης, και η απόσταση μεταξύ του στρογγυλού άκρου του προσαρμογέα και του σωλήνα διαμπερούς τοιχώματος είναι ≥65mm,

7.3.2 Αυξήστε το μήκος

Προχωρήστε όπως φαίνεται στην παρακάτω εικόνα

Επέκταση Σύνδεσης Συναρμολόγηση σωλήνων διαμέσου του τοιχώματος Σωλήνας φρέσκου αέρα για Διεπαφή σύνδεσης δύο σωλήνων

Σημείωση: Ο αριθμός των στροφών του σωλήνα φρέσκου αέρα και το μήκος του σωλήνα θα επηρεάσουν την ποσότητα του φρέσκου αέρα. Συνιστάται να χρησιμοποιείτε τη λειτουργία 3 και να αποφεύγετε την αύξηση του μήκους του σωλήνα φρέσκου αέρα όταν το επιτρέπουν οι συνθήκες εγκατάστασης.

ΕΓΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ

Βήμα7: Σύνδεση του Σωλήνα Φρέσκου Αέρα και τοποθέτηση του φίλτρου

7.4 Βιδώστε το σωλήνα φρέσκου αέρα στην οπή εισαγωγής φρέσκου αέρα στο πίσω μέρος της εσωτερικής μονάδας.

7.5 Ανοίξτε τον εσωτερικό πίνακα και βγάλτε τη θήκη του φίλτρου, τοποθετήστε το φίλτρο 4 στρώσεων για φρέσκο αέρα και στη συνέχεια επαναφέρετε τη θήκη.

Φίλτρο 4 στρώσεων

ΕΓΚΑΤΆΣΤΑΣΗ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΆΔΑΣ

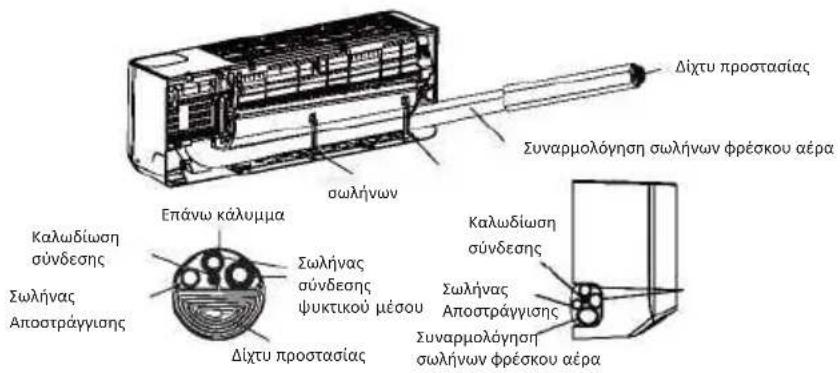

Βήμα8: Περιτύλιγμα σωληνώσεων και καλωδίων

Αφού εγκατασταθούν όλοι οι σωλήνες φυκτικού μέσου, τα καλώδια σύνδεσης και ο σωλήνας αποστράγγισης, προκειμένου να εξοικονομηθεί χώρος, να προστατευθούν και να μονωθούν, πρέπει να συνδεθούν με μονωτική ταινία πριν περάσουν από την οπή του τοίχου.

8.1. Τακτοποιήστε τους σωλήνες, τα καλώδια και τον σωλήνα αποχέτευσης όπως στην ακόλουθη εικόνα.

Δίχτυ προστασίας Συναρμολόγηση σωλήνων φρέσκου αέρα σωλήνων Επάνω κάλυμμα Καλωδίωση σύνδεσης Σωλήνας Αποστράγγισης Σωλήνας σύνδεσης ψυκτικού μέσου Δίχτυ προστασίας Καλωδίωση σύνδεσης Σωλήνας Αποστράγγισης Συναρμολόγηση σωλήνων φρέσκου αέρα

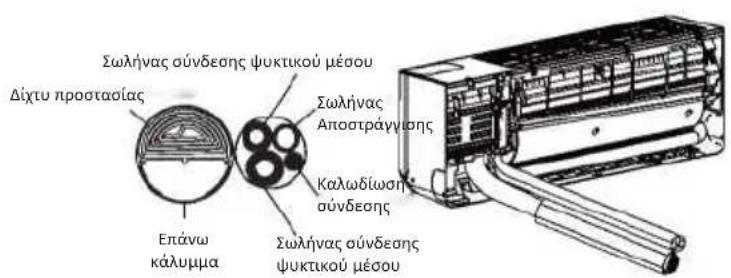

Τρόπος1

Αφού τακτοποιήσετε όλους τους σωλήνες και τα καλώδια, βγάλτε τον υποστηρικτή σωλήνων από τα εξαρτήματα του φρέσκου αέρα. Εισάγετε στην υποδοχή όπως στην εικόνα για να στερεώσετε τους σωλήνες.

Συναρμολόγηση σωλήνων φρέσκου αέρα Δίχτυ προστασίας Δίχτυ προστασίας Σωλήνας σύνδεσης Ψυκτικού μέσου Επάνω κάλυμμα Σωλήνας Αποστράγγισης Καλωδίωση σύνδεσης Σωλήνας σύνδεσης ψυκτικού μέσου Υποστηρικτής σωλήνων Συναρμολόγηση σωλήνων φρέσκου αέρα Καλωδίωση σύνδεσης Σωλήνας Αποστράγγισης Σωλήνας σύνδεσης ψυκτικού μέσου Σωλήνας Αποστράγγισης Σωλήνας σύνδεσης ψυκτικού μέσου Τρόπος2 Αφού τακτοποιήσετε όλους τους σωλήνες και τα καλώδια, βγάλτε τον υποστηρικτή σωλήνων από τα εξαρτήματα του φρέσκου αέρα. Εισάγετε στην υποδοχή όπως στην εικόνα για να στερεώσετε τους σωλήνες.

Σωλήνας σύνδεσης ψυκτικού μέσου Δίχτυ προστασίας Επάνω κάλυμμα Σωλήνας Αποστράγγισης Καλωδίωση σύνδεσης Σωλήνας σύνδεσης ψυκτικού μέσου

Τρόπος3

Σημείωση: Αποφύγετε διασταύρωση και κάμψη εξαρτημάτων.

8.2. Χρησιμοποιώντας τη μονωτική ταινία τυλίξτε τους σωλήνες φρέσκου αέρα, τους σωλήνες ψυκτικού μέσου, τα καλώδια σύνδεσης και τον σωλήνα αποστράγγισης σφιχτά μεταξύ τους.

ΕΓΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ

Βήμα9: Τοποθέτηση εσωτερικής μονάδας

9.1 Περάστε αργά τους σωλήνες ψυκτικού μέσου, τα καλώδια σύνδεσης και τον σωλήνα αποστράγγισης τυλιγμένο σε δέσμη μέσα από την οπή του τοίχου.
9.2 Αγκιστρώστε το επάνω μέρος της εσωτερικής μονάδας στην πλάκα τοποθέτησης.
9.3 Πιέστε ελαφρά την αριστερή και τη δεξιά πλευρά της εσωτερικής μονάδας και βεβαιωθείτε ότι η εσωτερική μονάδα έχει αγκιστρωθεί σταθερά.
9.4 Σπρώξτε προς τα κάτω το κάτω μέρος της εσωτερικής μονάδας για να αφήσετε τα κουμπώματα στα άγκιστρα της πλάκας τοποθέτησης και βεβαιωθείτε ότι έχουν αγκιστρωθεί σταθερά.

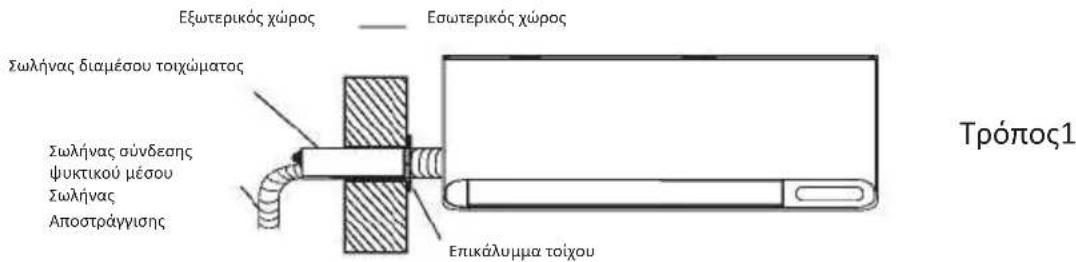

Εξωτερικός χώρος Εσωτερικός χώρος Σωλήνας διαμέσου τοιχώματος Σωλήνας σύνδεσης ψυκτικού μέσου Σωλήνας Αποστράγγισης Επικάλυμμα τοίχου Τρόπος1

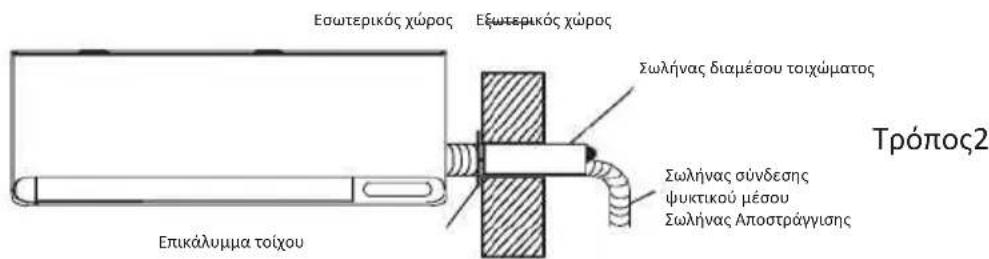

Εσωτερικός χώρος Εξωτερικός χώρος Σωλήνας διαμέσου τοιχώματος Σωλήνας σύνδεσης ψυκτικού μέσου Σωλήνας Αποστράγγισης Τρόπος2 Επικάλυμμα τοίχου

<350mm Σφραγιστικό Σωλήνας διαμέσου τοιχώματος Σωλήνας σύνδεσης ψυκτικού μέσου Σωλήνας Αποστράγγισης Εσωτερικός χώρος Εξωτερικός χώρος Τρόπος3

Σημείωση:

1. Η απόσταση μεταξύ της εισόδου φρέσκου αέρα και του τοίχου δεν πρέπει να υπερβαίνει τα 350mm,
2. Κατά την εγκατάσταση, το συγκρότημα του σωλήνα φρέσκου αέρα μπορεί να περιστραφεί σε κατάλληλη γωνία ανάλογα με τη θέση της εξωτερικής μονάδας, έτοι ώστε ο σωλήνας σύνδεσης να μην εμποδίζει την είσοδο του φρέσκου αέρα.
3. Ο σωλήνας φρέσκου αέρα θα πρέπει να έχει ελαφρά κλίση προς τα κάτω και δεν θα πρέπει να υπάρχει ανυψούμενο τμήμα, ώστε να αποτρέπεται η είσοδος των νερών της βροχής στο δωμάτιο.
4. Εάν είναι απαραίτητη η κάμψη του σωλήνα φρέσκου αέρα, η ελάχιστη ακτίνα κάμψης του σωλήνα φρέσκου αέρα πρέπει να είναι μεγαλύτερη από 60mm, διαφορετικά μπορεί να επηρεαστεί το αποτέλεσμα του φρέσκου αέρα.
   5.Η είσοδος φρέσκου αέρα δεν πρέπει να τοποθετείται στην έξοδο αέρα της εξωτερικής μονάδας, σε κλειστό χώρο ή σε χώρο με какό αέρα.

ΕΓΚΑΤΆΣΤΑΣΗ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΆΔΑΣ

Βήμα1: Επιλέξτε Θέση Εγκατάστασης

Επιλέξτε μια τοποθεσία που επιτρέπει τα εξής:

1.1 Μην εγκαθιστάτε την εξωτερική μονάδα κοντά σε πηγές θερμότητας, ατμού ή εύφλεκτων αερίων.
1.2 Μην εγκαθιστάτε τη μονάδα σε πολύ θυελλώδη ή σκονισμένα μέρη.
1.3 Μην εγκαθιστάτε τη μονάδα σε σημεία όπου περνούν συχνά άνθρωποι. Επιλέξτε ένα μέρος όπου η εκτόνωση του αέρα και ο ήχος λειτουργίας δεν θα ενοχλούν τους γείτονες.
1.4 Αποφύγετε την εγκατάσταση της μονάδας σε σημείο όπου θα εκτίθεται σε άμεσο ηλιακό φως (διαφορετικά χρησιμοποιήστε, εάν είναι απαραίτητο, ένα προστατευτικό που δεν θα πρέπει να παρεμποδίζει τη ροή του αέρα).

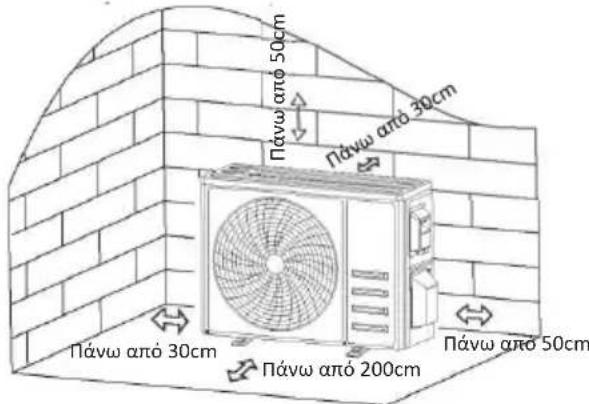

1.5 Διατηρήστε τους χώρους όπως φαίνεται στην εικόνα, ώστε ο αέρας να κυκλοφορεί ελεύθερα.
1.6 Εγκαταστήστε την εξωτερική μονάδα σε ασφαλές και σταθερό μέρος.
1.7 Εάν η εξωτερική μονάδα υπόκειται σε κραδασμούς, τοποθετήστε λαστιχένιες κουβέρτες στα πόδια της μονάδας.

Βήμα2: Συνδέστε τον Εύκαμπτο Σωλήνα Αποστράγγισης

2.1 Autó to βήμα ισχύει μόνο για τα μοντέλα αντλιών θέρμανσης.
2.2 Εισάγετε τον σύνδεσμο αποστράγγισης στην οπή στο κάτω μέρος της εξωτερικής μονάδας.
2.3 Συνδέστε τον εύκαμπτο σωλήνα αποστράγγισης στην ένωση και κάντε τη σύνδεση αρκετά καλά.

Βήμα3: Στερέωση Εξωτερικής Μονάδας

Σύνδεσμος αποστράγγισης Σωλήνας αποστράγγισης

3.1 Σύμφωνα με τις διαστάσεις εγκατάστασης της εξωτερικής μονάδας για να επισημάνετε τη θέση εγκατάστασης των μπουλονιών διαστολής.
3.2 Ανοίξτε τρύπες, καθαρίστε τη σκόνη του σκυροδέματος και τοποθετήστε τα μπουλόνια.
3.3 Κατά περίπτωση, τοποθετήστε 4 λαστιχένιες κουβέρτες στην οπή πριν τοποθετήσετε την εξωτερική μονάδα (προαιρετικά). Αυτό θα μειώσει τους κραδασμούς και το θόρυβο.
3.4 Τοποθετήστε τη βάση της εξωτερικής μονάδας στις βίδες και τις προ-διατρημένες οπές.
3.5 Χρησιμοποιήστε κλειδί για να στερεώσετε σταθερά την εξωτερική μονάδα με βίδες.

Σημείωση:

Η εξωτερική μονάδα μπορεί να στερεωθεί σε βραχίονα επίτοιχης τοποθέτησης. Ακολουθήστε τις οδηγίες του βραχίονα επιτοίχιας τοποθέτησης για να στερεώσετε τον βραχίονα επιτοίχιας τοποθέτησης στον τοίχο και, στη συνέχεια, στερεώστε την εξωτερική μονάδα σε αυτόν και διατηρήστε την οριζόντια. Ο βραχίονας επιτοίχιας τοποθέτησης πρέπει να μπορεί να υποστηρίξει τουλάχιστον 4 φορές το βάρος της εξωτερικής μονάδας.

Τοποθετήστε 4 λαστιχένιες κουβέρτες (προαιρετικά)

ΕΓΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ

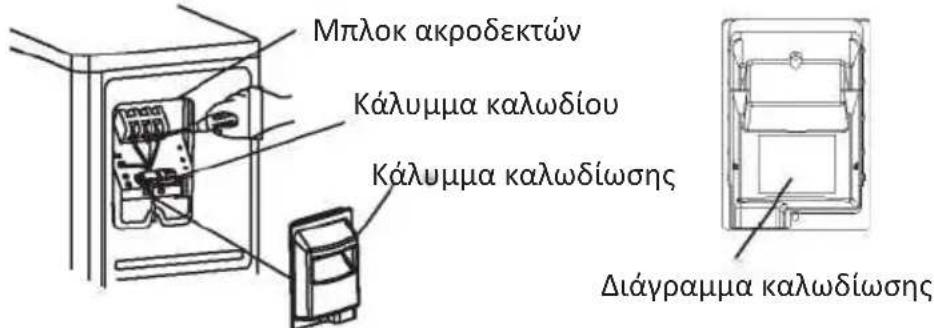

Βήμα4: Εγκατάσταση Καλωδίωσης

4.1 Χρησιμοποιήστε ένα κατσαβίδι Phillips για να ξεβιδώσετε το κάλυμμα καλωδίωσης, πιάστε το και πιέστε το απαλά για να το κατεβάσετε.
4.2 Ξεβιδώστε το σφιγκτήρα καλωδίου και κατεβάστε τον.
4.3 Σύμφωνα με το ΗΛΕΚΤΡΟΛΟΓΙΚΟ ΔΙΑΓΡΑΜΜΑ (βλ. τελευταία σελίδα του παρόντος εγχειριδίου) συνδέστε τα καλώδια στους αντίστοιχους ακροδέκτες, διασφαλίζοντας ότι όλες οι συνδέσεις είναι σταθερές και ασφαλείς.
4.4 Επανατοποθετήστε το σφιγκτήρα καλωδίων και το κάλυμμα καλωδίωσης.

Σημείωση: Κατά τη σύνδεση των καλωδίων των εσωτερικών και εξωτερικών μονάδων, πρέπει να διακόπτεται η παροχή ρεύματος.

Μπλοκ ακροδεκτών Κάλυμμα καλωδίου Κάλυμμα καλωδίωσης Διάγραμμα καλωδίωσης

Βήμα5: Σύνδεση σωλήνα Ψυκτικού μέσου

5.1 Ξεβιδώστε το κάλυμμα της βαλβίδας, πιάστε το και πιέστε το απαλά για να το κατεβάσετε (εάν υπάρχει κάλυμμα βαλβίδας).
5.2 Αφαιρέστε τα προστατευτικά καλύμματα από τα άκρα των βαλβίδων.
5.3 Αφαιρέστε το πλαστικό κάλυμμα στις θύρες των σωλήνων και ελέγξτε αν υπάρχουν διάφορα στη θύρα του σωλήνα σύνδεσης και βεβαιωθείτε ότι η θύρα είναι καθαρή.
5.4 Μετά την ευθυγράμμιση του κέντρου, περιστρέψτε το παξιμάδι του σωλήνα σύνδεσης για να σφίξετε το παξιμάδι όσο το δυνατόν πιο σφιχτά με το χέρι.
5.5 Κρατήστε με ένα κλειδί το σώμα της βαλβίδας και χρησιμοποιήστε ένα δυναμόκλειδο για να σφίξετε το παξιμάδι φλάντζας σύμφωνα με τις τιμές ροπής στον πίνακα απαιτήσεων ροπής. (Ανατρέξτε στον πίνακα απαιτήσεων ροπής στην ενότητα ΠΡΟΦΥΛΪΕΙΣ ΕΓΚΑΤΛΣΤΑΣΗΣ)

Βγάλτε το κάλυμμα της βαλβίδας

σωλήνες σύνδεσης

ΕΓΚΑΤΆΣΤΑΣΗ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΆΔΑΣ

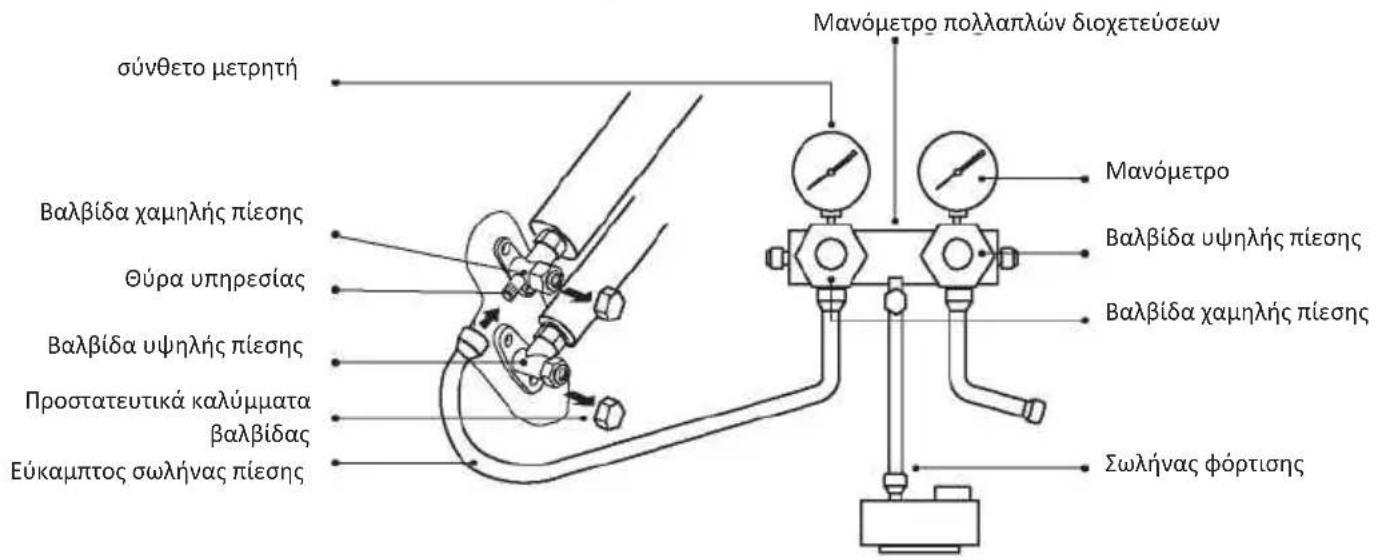

Βήμα6: Άντληση Κενού

6.1 Χρησιμοποιήστε ένα κλειδί για να αφαιρέσετε τα προστατευτικά καλύμματα από τη θύρα σέρβις, τη βαλβίδα χαμηλής πίεσης και τη βαλβίδα υψηλής πίεσης της εξωτερικής μονάδας.
6.2 Συνδέστε τον εύκαμπτο σωλήνα πίεσης του πολλαπλού μετρητή στη θύρα σέρβις της βαλβίδας χαμηλής πίεσης της εξωτερικής μονάδας.
6.3 Συνδέστε τον εύκαμπτο σωλήνα πλήρωσης από το μανόμετρο στην αντλία κενού.
6.4 Ανοίξτε τη βαλβίδα χαμηλής πίεσης του μανόμετρου και κλείστε τη βαλβίδα υψηλής πίεσης.
6.5 Ενεργοποιήστε την αντλία κενού για να εξαερώσετε το σύστημα.
6.6 Ο χρόνος κενού δεν πρέπει να είναι μικρότερος από 15 λεπτά ή βεβαιωθείτε ότι το μανόμετρο ένωσης δείχνει -0,1 MPa (-76 cmHg).
6.7 Κλείστε τη βαλβίδα χαμηλής πίεσης του πολλαπλού μετρητή και απενεργοποιήστε το κενό.
6.8 Κρατήστε την πίεση για 5 λεπτά, βεβαιωθείτε ότι η αναπήδηση του δείκτη του σύνθετου μετρητή δεν υπερβαίνει τα 0,005 MPa.
6.9 Ανοίξτε τη βαλβίδα χαμηλής πίεσης αριστερόστροφα για 1/4 στροφή με εξαγωνικό κλειδί για να γεμίσει λίγο ψυκτικό στο σύστημα και κλείστε τη βαλβίδα χαμηλής πίεσης μετά από 5 δευτερόλεπτα και αφαιρέστε γρήγορα τον εύκαμπτο σωλήνα πίεσης.
6.10 Ελέγξτε όλες τις εσωτερικές και εξωτερικές συνδέσεις για διαρροές με σαπουνόνερο ή με ανιχνευτή διαρροών.
6.11 Ανοίξτε πλήρως τη βαλβίδα χαμηλής πίεσης και τη βαλβίδα υψηλής πίεσης της εξωτερικής μονάδας με εξαγωνικό κλειδί.
6.12 Επανατοποθετήστε τα προστατευτικά καλύμματα της θύρας σέρβις, της βαλβίδας χαμηλής πίεσης και της βαλβίδας υψηλής πίεσης της εξωτερικής μονάδας.
6.13 Επανατοποθετήστε το κάλυμμα της βαλβίδας.

σύνθετο μετρητή Μανόμετρο πολλαπλών διοχετεύσεων Βαλβίδα χαμηλής πίεσης Θύρα υπηρεσίας Βαλβίδα υψηλής πίεσης Προστατευτικά καλύμματα βαλβίδας Εύκαμπτος σωλήνας πίεσης Μανόμετρο Βαλβίδα υψηλής πίεσης Βαλβίδα χαμηλής πίεσης Σωλήνας φόρτισης

Αντλία κενού

Επιθεωρήσεις Πριν από τη Δοκιμή

Πραγματοποιήστε τους ακόλουθους ελέγχους πριν από τη δοκιμαστική εκτέλεση.

Περιγραφή Μέθοδος επιθεώρησης
Επιθεώρηση ηλεκτρικής ασφάλειας	Ελέγξτε αν η τάση τροφοδοσίας είναι σύμφωνη με τις προδιαγραφές.Ελέγξτε εάν υπάρχει κάποια λανθασμένη ή ελλιπής σύνδεση μεταξύ των γραμμών τροφοδοσίας, της γραμμής σήματος και των καλωδίων γείωσης.Ελέγξτε αν η αντίσταση γείωσης και η αντίσταση μόνωσης συμμορφώνονται με τις απαιτήσεις.
Επιθεώρηση ασφάλειας εγκατάστασης	Επιβεβαιώστε την κατεύθυνση και την ομαλότητα του σωλήνα αποστράγγισης.Επιβεβαιώστε ότι ο σύνδεσμος του ψυκτικού σωλήνα έχει εγκατασταθεί πλήρως.Επιβεβαιώστε την ασφάλεια της εξωτερικής μονάδας, της πλάκας τοποθέτησης και της εγκατάστασης της εσωτερικής μονάδας.Επιβεβαιώστε ότι οι βαλβίδες είναι πλήρως ανοικτές.Βεβαιωθείτε ότι δεν υπάρχουν ξένα αντικείμενα ή εργαλεία στο εσωτερικό της μονάδας.Ολοκληρώστε την εγκατάσταση της γρίλιας και του πίνακα εισόδου αέρα της εσωτερικής μονάδας.
Ανίχνευση διαρροής ψυκτικού μέσου	Ο σύνδεσμος των σωληνώσεων, ο σύνδεσμος των δύο βαλβίδων της εξωτερικής μονάδας, το καρούλι της βαλβίδας, η θύρα συγκόλλησης κ.λπ., όπου μπορεί να παρουσιαστεί διαρροή.Μέθοδος ανίχνευσης αφρού:Εφαρμόστε σαπουνόνερο ή αφρό ομοιόμορφα στα μέρη όπου μπορεί να εμφανιστεί διαρροή και παρατηρήστε εάν εμφανίζονται φυσαλίδες ή όχι, εάν όχι, αυτό δείχνει ότι το αποτέλεσμα ανίχνευσης διαρροής είναι ασφαλές.Μέθοδος ανίχνευσης διαρροών:Χρησιμοποιήστε έναν επαγγελματικό ανιχνευτή διαρροών και διαβάστε τις οδηγίες λειτουργίας, ανιχνεύστε στη θέση όπου μπορεί να παρουσιαστεί διαρροή.Η διάρκεια ανίχνευσης διαρροών για κάθε θέση πρέπει να διαρκεί 3 λεπτά ή περισσότερο, Εάν το αποτέλεσμα της δοκιμής δείχνει ότι υπάρχει διαρροή, το παξιμάδι πρέπει να σφίγγεται και να δοκιμάζεται ξανά μέχρι να μην υπάρχει διαρροή,Αφού ολοκληρωθεί η ανίχνευση διαρροής, τυλίξτε τον εκτεθειμένο σύνδεσμο του σωλήνα της εσωτερικής μονάδας με θερμομονωτικό υλικό και τυλίξτε τον με μονωτική ταινία.

Οδηγίες εκτέλεσης δοκιμών

1. Ενεργοποιήστε την παροχή ρεύματος.
2. Πατήστε το κουμπί ON/OFF στο τηλεχειριστήριο για να ενεργοποιήσετε το κλιματιστικό.
3. Πατήστε το κουμπί Mode (Λειτουργία) για να αλλάξετε τη λειτουργία COOL (Ψύξη) και HEAT (Θέρμανση).

Σε κάθε λειτουργία ρυθμίστε όπως παρακάτω:

COOL-ορίστε τη χαμηλότερη θερμοκρασία

ΘΕΡΜΑΝΣΗ-Ορίστε την υψηλότερη θερμοκρασία

1. Τρέξτε περίπου 8 λεπτά σε κάθε λειτουργία και ελέγξτε ότι όλες οι λειτουργίες εκτελούνται σωστά και ανταποκρίνεται το τηλεχειριστήριο. Έλεγχος λειτουργιών όπως συνιστάται:

4.1 Εάν η θερμοκρασία του αέρα εξόδου ανταποκρίνεται στη λειτουργία ψύξης και θέρμανσης
4.2 Εάν το νερό αποστραγγίζεται σωστά από τον σωλήνα αποστράγγισης
4.3 Εάν η Πρσίδα και οι εκτροπείς (προαιρετικά) περιστρέφονται σωστά

ΛΕΙΤΟΥΡΓΙΑ TEST

1. Παρατηρήστε την κατάσταση δοκιμαστικής λειτουργίας του κλιματιστικού τουλάχιστον 30 λεπτά.
2. Μετά την επιτυχή δοκμαστική λειτουργία, επιοτρέψτε στην κανονική ρύθμιοη και πατήστε το κουμπί ON/OFF στο τηλεχειριστήριο για να απενεργοποιήσετε τη μονάδα.
3. Ενημερώστε τον χρήστη να διαβάσει προσεκτικά το παρόν εγχειρίδιο πριν από τη χρήση και δείξτε στον χρήστη τον τρόπο χρήσης του κλιματιστικού, τις απαραίτητες γνώσεις για το σέρβις και τη συντήρηση και την υπενθύμιση για την αποθήκευση των εξαρτημάτων.

Σημείωση:

Εάν η θερμοκρασία περιβάλλοντος υπερβαίνει το εύρος που αναφέρεται στην ενότητα ΟΔΗΠΕΣ ΛΕΙΤΟΥΡΓΙΑΣ και δεν μπορεί να εκτελεστεί η λειτουργία ΨΥΞΗΣ ή ΘΕΡΜΑΝΣΗΣ, ανασηκώστε την πρόσοψη και ανατρέξτε στη λειτουργία του κουμπιού έκτακτης ανάγκης για να εκτελεστεί η λειτουργία ΨΥΞΗΣ και ΘΕΡΜΑΝΣΗΣ.

ΣΥΝΤΗΡΗΣΗ

⚠️Проειδοποίηση	Κατά τον καθαρισμό, πρέπει να απενεργοποιήσετε το μηχάνημα και να διακόψετε την παροχή ρεύματος για περισσότερο από 5 λεπτά.Σε καμία περίπτωση δεν πρέπει να ξεπλένετε το κλιματιστικό με νερό.Τα πτητικά υγρά (π.χ. διαλυτικό ή βενζίνη) θα προκαλέσουν ζημιά στο κλιματιστικό, γι' αυτό χρησιμοποιήστε μόνο μαλακό στεγνό πανί ή υγρό πανί βουτηγμένο σε ουδέτερο απορρυπαντικό για να καθαρίσετε το κλιματιστικό.Δώστε προσοχή στον τακτικό καθαρισμό της οθόνης φίλτρου για να αποφύγετε την επικάλυψη σκόνης που θα επηρεάσει το αποτέλεσμα της οθόνης φίλτρου. Όταν το περιβάλλον λειτουργίας είναι σκονισμένο, η συχνότητα καθαρισμού πρέπει να αυξάνεται κατάλληλα.Αφού αφαιρέσετε τη σήτα του φίλτρου, μην αγγίζετε τα πτερύγια της εσωτερικής μονάδας για να αποφύγετε γρατζουνιές.
Καθαρίστε τη μονάδα	Στεγνώστε το Απαλό σκούπισμα της επιφάνειας της μονάδαςΣυμβουλή: Σκουπίζετε συχνά για να διατηρείτε το κλιματιστικό καθαρό και με καλή εμφάνιση.

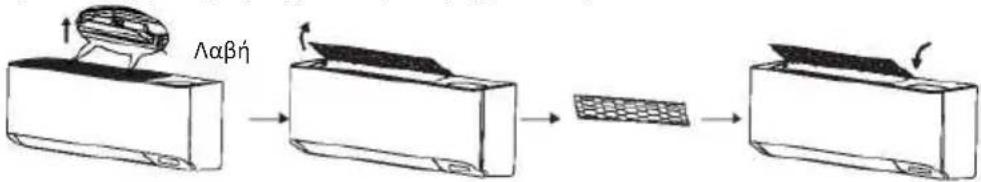

Αποσυναρμολόγηση και συναρμολόγηση του φίλτρου	Πιάστε με το χέρι την ανυψωμένη λαβή του φίλτρου και, στη συνέχεια, τραβήξετε το φίλτρο προς την κατεύθυνση που αποκλίνει από τη μονάδα, έτσι ώστε το άνω άκρο του φίλτρου να διαχωριστεί από τη μονάδα. Το φίλτρο μπορεί να αφαιρεθεί ανασηκώνοντας το φίλτρο προς τα πάνω.Κατά την εγκατάσταση του φίλτρου, τοποθετήστε πρώτα το κάτω άκρο της σήτας του φίλτρου στην αντίστοιχη θέση της μονάδας και, στη συνέχεια, συμπιέστε το άνω άκρο του φίλτρου στην αντίστοιχη θέση λύγισης του σώματος της μονάδας.
Καθαρίστε το φίλτρο	Βγάλτε το φίλτρο από τη μονάδα Καθαρίστε το φίλτρο με σαπουνόνερο και στεγνώστε το στον αέρα.Αντικαταστήστε το φίλτρο στον αέρα.Συμβουλή: Όταν διαπιστώσετε συσσωρευμένη σκόνη στο φίλτρο, καθαρίστε εγκαίρως το φίλτρο για να διασφαλίσετε την καθαρή, υγιή και αποτελεσματική λειτουργία στο εσωτερικό του κλιματιστικού.
Καθαρισμός ή αντικατάσταση του φίλτρου Φρέσκου Αέρα	Πρώτον, ανοίξτε τον πίνακα και βγάλτε τη θήκη του φίλτρου.Χρησιμοποιήστε μια ηλεκτρική σκούπα για να καθαρίσετε το φίλτρο ή αντικαταστήστε ένα νέο.Προτείνουμε να αντικαταστήσετε το φίλτρο 6 μήνες ή όταν εμφανιστεί η ένδειξη υπενθύμισης CL στην εσωτερική οθόνη.
Εξυπηρέτηση και συντήρηση	Όταν το κλιματιστικό δεν χρησιμοποιείται για μεγάλο χρονικό διάστημα, κάντε τις ακόλουθες εργασίες:Αφαιρέστε τις μπαταρίες από το τηλεχειριστήριο και αποσυνδέστε την παροχή ρεύματος του κλιματιστικού.Κατά την έναρξη χρήσης μετά από μακροχρόνια διακοπή λειτουργίας:1. Καθαρίστε τη μονάδα και τη σήτα του φίλτρου,2. Ελέγξτε αν υπάρχουν εμπόδια στην είσοδο και την έξοδο αέρα των εσωτερικών και εξωτερικών μονάδων,3. Ελέγξτε αν ο σωλήνας αποστράγγισης είναι ελεύθερος,Τοποθετήστε τις μπαταρίες του τηλεχειριστηρίου και ελέγξτε αν η τροφοδοσία είναι ενεργοποιημένη.
ΔΥΣΛΕΙΤΟΥΡΓΙΑ ΠΙΘΑΝΕΣ	ΑΙΤΙΕΣ
Η συσκευή δεν λειτουργεί	Διακοπή ρεύματος/βύσμα βγαλμένο από την πρίζα.
	Κατεστραμμένο μοτέρ ανεμιστήρα εσωτερικής/εξωτερικής μονάδας.
	Ελαττωματικός θερμομαγνητικός διακόπτης συμπιεστή.
	Ελαττωματική προστατευτική συσκευή ή ασφάλειες.
	Χαλαρές συνδέσεις ή βγαλμένο βύσμα.
	Μερικές φορές διακόπτει τη λειτουργία του για την προστασία της συσκευής.
	Τάση υψηλότερη ή χαμηλότερη από το εύρος τάσης.
	Ενεργή λειτουργία TIMER-ON.
	Κατεστραμμένος ηλεκτρονικός πίνακας ελέγχου.
Παράξενη σομή	Βρώμικο φίλτρο αέρα.
Θόρυβος τρεχούμενου νερού	Αντίστροφη ροή υγρού στην κυκλοφορία του ψυκτικού μέσου.
Μια λεπτή ομίχλη βγαίνει από την έξοδο αέρα	Αυτό συμβαίνει όταν ο αέρας στο δωμάτιο γίνεται πολύ κρύος, για παράδειγμα στις λειτουργίες ΨΥΞΗΣ ή ΑΦΥΓΡΑΝΣΗΣ/DRY.
Ακούγεται ένας παράξενος θόρυβος	Ο θόρυβος αυτός προέρχεται από τη διαστολή ή τη συστολή της πρόσοψης λόγω των διακυμάνσεων της θερμοκρασίας και δεν υποδεικνύει κάποιο πρόβλημα.
Ανεπαρκής ροή αέρα, είτε θερμού είτε ψυχρού	Ακατάλληλη ρύθμιση θερμοκρασίας.
	Παρεμποδισμένες εισαγωγές και έξοδοι κλιματιστικών.
	Βρώμικο φίλτρο αέρα.
	Η ταχύτητα του ανεμιστήρα έχει ρυθμιστεί στο ελάχιστο.
	Άλλες πηγές θερμότητας στο δωμάτιο.
	Χωρίς ψυκτικό.
Η συσκευή δεν ανταποκρίνεται στις εντολές	Το τηλεχειριστήριο δεν είναι αρκετά κοντά στην εσωτερική μονάδα.
	Οι μπαταρίες του τηλεχειριστηρίου πρέπει να αντικατασταθούν.
	Εμπόδια μεταξύ του τηλεχειριστηρίου και του δέκτη σήματος στην εσωτερική μονάδα.
Η οθόνη είναι απενεργοποιημένη	Λειτουργία ενεργής ΟΘΟΝΗΣ.
	Διακοπή ρεύματος.
Απενεργοποιήστε αμέσως το κλιματιστικό και διακόψτε την παροχή ρεύματος σε περίπτωση:	Παράξενοι θόρυβοι κατά τη λειτουργία.
	Ελαττωματικός ηλεκτρονικός πίνακας ελέγχου.
	Ελαττωματικές ασφάλειες ή διακόπτες.
	Ψεκασμός νερού ή αντικειμένων στο εσωτερικό της συσκευής.
	Υπερθέρμανση καλωδίων ή βυσμάτων.
	Πολύ έντονες μυρωδιές που προέρχονται από τη συσκευή.

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΪΑΤΩΝ

ΚΩΔΙΚΟΣ ΣΦΑΛΜΑΤΟΣ ΣΤΗΝ ΟΘΌΝΗ

Σε περίπτωση σφάλματος, στην οθόνη της εσωτερικής μονάδας εμφανίζονται οι ακόλουθοι κωδικοί σφάλματος:

Οθόνη	Περιγραφή του προβλήματος
Ε1	Βλάβη του αισθητήρα θερμοκρασίας εσωτερικού χώρου
Ε2	Βλάβη του αισθητήρα θερμοκρασίας εσωτερικού σωλήνα
Ε3	Βλάβη του αισθητήρα θερμοκρασίας εξωτερικού σωλήνα
Ε4	Διαρροή ή βλάβη στο σύστημα ψυκτικού
Ε6	Δυσλειτουργία του μοτέρ του εσωτερικού ανεμιστήρα
Ε7	Βλάβη αισθητήρα εξωτερικής θερμοκρασίας περιβάλλοντος
Ε0	Βλάβη επικοινωνίας εσωτερικού και εξωτερικού χώρου
Ε8	Βλάβη αισθητήρα εξωτερικής θερμοκρασίας απόρριψης
Ε9	Βλάβη εξωτερικής μονάδας IPM
ΕA	Σφάλμα ανίχνευσης ρεύματος εξωτερικού χώρου
ΕΕ	Βλάβη EEPROM της εξωτερικής πλακέτας PCB
ΕF	Βλάβη κινητήρα εξωτερικού ανεμιστήρα
ΕH	Βλάβη αισθητήρα εξωτερικής θερμοκρασίας αναρρόφησης
CL	Υπενθύμιση καθαρισμού φίλτρου
