Caractéristiques	Détails
Type d'appareil	Climatiseur mobile
Capacité de refroidissement	2,6 kW
Classe énergétique	A
Niveau sonore	65 dB(A)
Dimensions (L x P x H)	44 x 37 x 78 cm
Poids	30 kg
Fonctionnalités supplémentaires	Déshumidification, ventilation
Consommation électrique	950 W
Type de réfrigérant	R290
Utilisation	Idéal pour les pièces jusqu'à 70 m²
Entretien	Filtres lavables, nettoyage régulier recommandé
Sécurité	Protection contre la surchauffe, arrêt automatique
Garantie	2 ans
Accessoires inclus	Tuyau d'évacuation, télécommande

FOIRE AUX QUESTIONS - Alysea E OLIMPIA SPLENDID

Comment puis-je allumer mon climatiseur OLIMPIA SPLENDID Alysea E ?

Pour allumer votre climatiseur, branchez l'appareil sur une prise électrique et appuyez sur le bouton d'alimentation situé sur la télécommande ou sur le panneau de contrôle.

Pourquoi mon climatiseur ne refroidit-il pas correctement ?

Vérifiez que les filtres à air ne sont pas obstrués et nettoyez-les si nécessaire. Assurez-vous également que les fenêtres et les portes sont fermées pour éviter que l'air frais ne s'échappe.

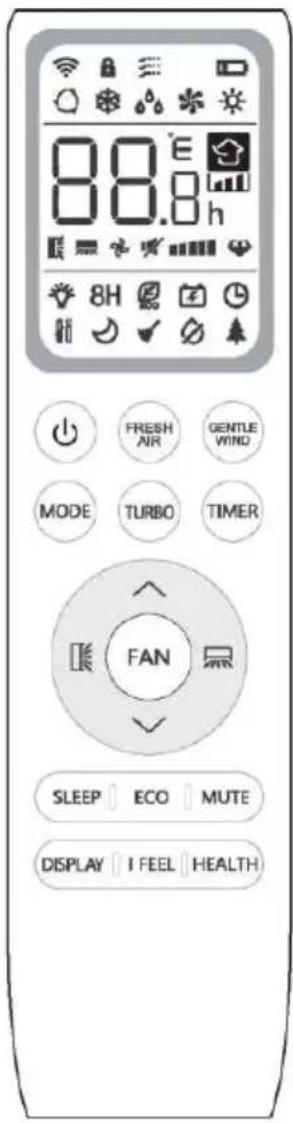

Comment régler la température sur le climatiseur ?

Utilisez la télécommande pour sélectionner la température souhaitée en appuyant sur les boutons de réglage. La température peut généralement être ajustée entre 16°C et 30°C.

Mon climatiseur fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal lors du fonctionnement, mais des bruits inhabituels peuvent indiquer un problème. Vérifiez si l'appareil est bien installé et si aucun objet n'entrave le ventilateur.

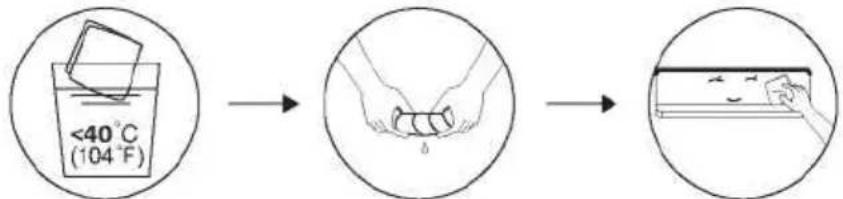

Comment puis-je nettoyer le filtre à air ?

Retirez le filtre à air de l'appareil, rincez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Que faire si l'appareil affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Si le problème persiste, contactez le service client pour obtenir de l'aide.

Puis-je utiliser le climatiseur en mode chauffage ?

Oui, l'OLIMPIA SPLENDID Alysea E dispose généralement d'une fonction réversible permettant de chauffer l'espace. Sélectionnez le mode approprié sur la télécommande.

Comment puis-je optimiser la consommation d'énergie ?

Réglez la température à un niveau modéré, utilisez le mode éco si disponible, et fermez les rideaux pour limiter la chaleur extérieure.

Que faire si le climatiseur ne s'allume pas ?

Vérifiez si l'appareil est bien branché, si l'alimentation électrique fonctionne et si le disjoncteur n'a pas sauté. Si le problème persiste, contactez un professionnel.

L'OLIMPIA SPLENDID Alysea E est-il bruyant ?

Le niveau sonore dépend du mode de fonctionnement. En mode nuit, l'appareil est conçu pour être plus silencieux. Si le bruit est excessif, vérifiez l'installation et le niveau de saleté des filtres.

MODE D'EMPLOI Alysea E OLIMPIA SPLENDID

Attention : risque d'incendie

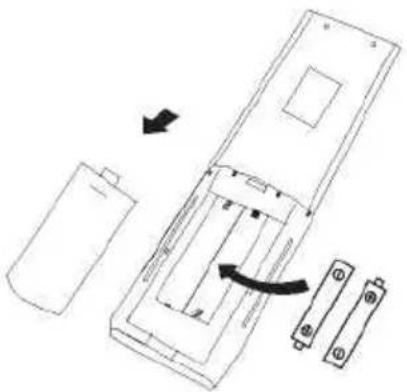

⚠ Usare 2 batterie LRO3 AAA da 1,5 V.

Le symbole sur le produit ou sur l'emballage indique que le produit ne doit pas être considéré comme un normal déchet ménager, mais qu'il doit être amené sur le point de collecte approprié pour recycler les appareils électriques et électroniques. En éliminant ce produit de façon appropriée, on contribue à éviter des conséquences négatives potentielles pour l'environnement et pour la santé qui pourraient dériver d'une élimination inappropriée du produit. Pour des informations plus détaillées sur le recyclage de ce produit, contacter le bureau municipal, le service local d'élimination des déchets ou le magasin où le produit a été acheté. Cette disposition est uniquement valable dans les États-membres de l'UE.

0 - SYMBOLOGIE

Les pictogrammes reportés au chapitre suivant permettent de fournir rapidement et de manière univoque les informations nécessaires pour une utilisation correcte de la machine dans des conditions de sécurité.

Index

Les paragraphes précédés par ce symbole contiennent des informations et des prescriptions très importantes, notamment pour ce qui concerne la sécurité. Le non-respect peut comporter:

• danger pour la sécurité des opérateurs.
• perte de la garantie du contrat.
• dégagement de la responsabilité du fabricant.

DANGER

ue que l'appareil utilise un réfrigérant inflammable. Si le liquide réfrigérant fuit et qu'il est exposé à une source d'ignition externe, un incendie risque de survenir.

TENSION ÉLECTRIQUE DANGEREUSE

e au personnel concerné que l'opération décrite présente, si elle n'est pas effectuée conformément aux normes de sécurité, le risque de provoquer une décharge électrique.

DANGER GÉNÉRAL

le au personnel concerné que l'opération décrite présente, si elle n'est pas effectuée conformément aux normes de sécurité, le risque de subir des lésions physiques.

0.1 - MISES EN GARDE GÉNÉRALES

LORS DE L'UTILISATION D'APPAREILS ÉLECTRIQUES, IL EST IMPÉ-RATIF DE SUIVRE SCRUPULEUSEMENT LES CONSIGNES DE SÉCURITÉ ESSENTIELLES AFIN DE RÉDUIRE LES RISQUES D'INCENDIE, DE CHOCS ÉLECTRIQUES ET DE BLESSURES, Y COMPRIS CE QUI SUIT :

1. Document réservé aux termes de la loi avec interdiction de reproduction ou de transmission à tiers sans l'autorisation expresse de la société OLIMPIA SPLENDID. Les machines peuvent subir des mises à jour et par conséquent présenter des éléments différents de ceux qui sont représentés, sans que cela constitue pour autant un préjudice pour les textes contenus dans ce manuel.

2. Lire attentivement le présent manuel avant de procéder à toute opération (installation, entretien, utilisation) et suivre scrupuleusement ce qui est décrit dans chacun des chapitres.

3. Divulguez ces instructions à tout le personnel préposé au transport et l'installation de la machine.
4. LE FABRICANT DECLINE TOUTE RESPONSABILITE EN CAS DE DOMMAGES AUX PERSONNES OU AUX BIENS DERIVANT DU NON-RESPECT DES NORMES CONTENUES DANS LE PRESENT LIVRET.
5. Le fabricant se réserve le droit d'apporter à tout moment des modifications à ces modèles, tout en conservant les caractéristiques essentielles décrites dans le présent manuel.

1. L'installation et l'entretien d'appareils pour la climatisation comme celui qui est décrit dans ce manuel pourraient être dangereux étant donné qu'il se trouve à l'intérieur de ces appareils un gaz frigorigène sous pression ainsi que des composants électriques sous tension. Par conséquent l'installation, la première mise en route et les phases successives d'entretien doivent être effectuées exclusivement par un personnel agréé et qualifié.

2. Les installations effectuées en dehors des instructions fournies par le présent manuel et l'utilisation en dehors des limites de température prescrites annulent la garantie.

3. L'entretien courant des filtres, le nettoyage général extérieur peuvent être effectués même par l'utilisateur, étant donné que ces opérations ne comportent pas de difficulté ou de danger.
4. Lors du montage, et à chaque opération d'entretien, il faut observer les précautions citées dans le présent manuel et sur les étiquettes mises à l'intérieur des appareils, ainsi qu'adopter toute les précautions suggérées par le bon sens commun et par les Normes de Sécurité en vigueur sur le lieu de l'installation.

Exécutez les opérations d'installation et d'entretien avec un équipement adapté aux gaz inflammables.

1. Il faut toujours mettre des gants et chausser des lunettes de protection pour effectuer les interventions sur le côté réfrigérant des appareils.
2. Les climatiseurs nE dolVENT PAS être installés dans des pièces où il y a présence de gaz inflammables, gaz explosifs, dans des endroits très humides (buanderies, serres, etc.), ou dans des locaux où se trouvent d'autres machines produisant une importante source de chaleur.
3. En cas de remplacement de composants, utiliser exclusivement des pièces de rechange originales OLIMPIA SPLENDID.
4. IMPORTANT! Afin de prévenir tout risque d'électrocution, il est indispensable de couper le courant au disjoncteur principal avant d'effectuer des branchements électriques et toute opération d'entretien sur les appareils.
5. Les foudres, les voitures et les téléphones mobiles à proximité peuvent provoquer des défaillances. Débranchez électriquement l'unité pendant plusieurs secondes, puis redémarrez le climatiseur.
6. Par des jours de pluie, il est conseillé de débrancher l'alimentation afin d'éviter les tout commande causé par la foudre.
7. Si l'unité n'est pas utilisée pendant longtemps ou que personne ne reste dans la pièce climatisée, il est conseillé de couper l'alimentation pour éviter tout accident.
8. N'utilisez pas de détergents liquides ou corrosifs pour nettoyer l'appareil, ne vaporisez pas d'eau ou d'autres liquides sur l'unité car ils pourraient endommager les composants en plastique et même causer des chocs électriques.
9. Ne mouillez pas l'unité intérieure et la télécommande. Des courts-circuits ou des incendies peuvent survenir.
10. En cas de défaillance (par exemple : bruit anormal, mauvaise odeur, fumée, élévation anormale de température, fuites électriques, etc.), coupez immédiatement l'alimentation électrique. Contactez votre revendeur local.
11. Ne pas laisser le climatiseur en fonction pendant de longues périodes en présence d'une humidité élevée ou de portes ou fenêtres ouvertes. L'humidité pourrait se condenser et mouiller ou endommager les meubles.
12. Ne pas brancher ou débrancher la fiche d'alimentation pendant le fonctionnement. Risque d'incendie ou de choc électrique.
13. Ne pas toucher (s'il est en fonction) le produit avec les mains mouillées. Risque d'incendie ou de choc électrique.
14. Ne pas placer le réchauffeur ou d'autres appareils à proximité du cordon d'alimentation. Risque d'incendie ou de choc électrique.

1. Veillez à ce que l'eau n'entre pas dans les pièces électriques.

n pourrait provoquer un incendie, une défaillance du produit ou des chocs électriques.

1. N'ouvrez pas la grille d'entrée d'air lorsque l'appareil est en marche. Risque de se blesser, d'être électrocuté ou d'endommager le produit.

2. Ne bloquez pas l'entrée ou la sortie du débit d'air pour ne pas risquer d'endommager le produit.

1. Ne pas introduire les doigts ou d'autres objets dans l'entrée ou dans la sortie de l'air pendant que l'appareil est en fonction. La présence de pièces tranchantes et en mouvement pourrait causer des blessures.

2. Ne pas boire l'eau qui sort de l'appareil.

Cela n'est pas hygiénique et provoquer de graves problèmes pour la santé.

1. En cas de pertes de gaz d'autres appareils, aérez soigneusement l'environnement avant de mettre en marche le climatiseur.

2. Né pas démonter, ni apporter de modifications à l'appareil.

3. Bien aérer la pièce si l'appareil est utilisé en même temps qu'un poêle etc.

4. Ne pas utiliser l'appareil pour des usages autres que celui pour lequel il a été conçu.

5. Les personnes qui travaillent ou interviennent sur un circuit de refroidissement doivent détenir une certification adéquate, délivrée par un organisme d'évaluation accrédité, attestant de la capacité de manipuler les liquides réfrigérants en toute sécurité et conformément à une spécification d'évaluation reconnue par les associations professionnelles.

6. N'introduisez pas de gaz R32 dans l'atmosphère. Le R32 est un gaz à effet de serre fluoré avec un potentiel de réchauffement global (PRG) = 675.

7. Les appareils décrits dans ce manuel sont conformes aux directives européennes applicables et toutes les mises à jour ultérieures.

1. L'appareil contient du gaz inflammable A2L.Consultez ce manuel pour connaître la méthode d'installation correcte.

0.2 - À PROPOS DES GAZ FLUORÉS

- Cet appareil de climatisation contient des gaz fluorés. Pour des informations spécifiques sur le type et la quantité de gaz, voir la plaque signalétique appliquée à l'unité.

- Les opérations d'installation, l'assistance, entretien et la réparation de l'appareil doivent être confiées à un technicien certifié.

- Les opérations de désinstallation et de recyclage du produit doivent être confiées à du personnel technique certifié.

• Si un détecteur de fuite est intégré dans le système, il est nécessaire de s'assurer de l'absence de fuites au moins tous les 12 mois.
• Lorsque vous effectuez des contrôles sur l'absence de fuite de l'unité, veuillez tenir un registre détaillé de toutes les inspections consignées.

- Avant de commencer à travailler sur l'appareil, contrôler la zone environnante afin de s'assurer de l'absence de risque d'incendie ou de combustion. Pour réparer le système de réfrigération, prendre les précautions suivantes avant d'intervenir sur le système.

1. La zone DOIT être contrôlée avec un détecteur de fluides prévu à cet effet avant et durant le travail, afin que le technicien soit à connaissance de la présence d'atmosphères potentiellement inflammables. S'assurer que l'appareil de détection des fuites puisse être utilisé avec des fluides frigorigènes inflammables, et par conséquent, qu'il ne produise pas d'étincelles et qu'il soit suffisamment étanche ou intrinsèquement sécurisé.

2. Les détecteurs électroniques de fuites pourraient avoir besoin d'être étalonnés. Le cas échéant, ils devront être étalonnés dans une zone exempte de fluide frigorigène.

3. S'assurer que le détecteur ne soit pas une source potentielle de combustion et qu'il soit adapté au fluide frigorigène utilisé. L'appareil de détection doit être configuré à un pourcentage du LFL du fluide frigorigène et être étaloné pour le fluide frigorigène utilisé ; le pourcentage approprié de gaz (25 % max.) doit être confirmé.

3a. Les fluides pour la détection des pertes sont adaptés à la plupart des réfrigérants. Les détersifs qui contiennent du chlore DOIVENT être évités. Risque de corrosion de la tuyauterie en cuivre.
4. Si une fuite est soupçonnée, procéder à l'extinction de toute flamme vive.
5. Toutes les sources de combustion (même une cigarette allumée) doivent être tenues à bonne distance du lieu où se déroulent toutes les opérations durant lesquelles le fluide frigorigène inflammable pourrait être libéré dans l'espace environnant.
6. S'assurer que l'espace soit bien ventilé avant d'intervenir sur le système ; s'assurer de la présence d'un niveau de ventilation continu.
7. Avant de toute opération, toujours contrôler que :

• les condensateurs soient déchargés.
  L'opération doit être réalisée en toute sécurité pour éviter la formation d'étincelles ;
• l'absence d'éléments électriques sous tension et que les câbles ne soient pas exposés durant le chargement, la récupération ou la vidange du système ;

• la présence de continuité de la mise à la terre.

• Vérifier que le câblage ne soit pas soumis à l'usure, à la corrosion, à une pression excessive, aux vibrations, aux arêtes vives ou à tout autre effet néfaste sur l'environnement.

1. En cas d'intervention à l'intérieur du circuit réfrigérant pour effectuer des réparations ou pour toute autre raison, suivre des procédures conventionnelles :

• retirer le fluide frigorigène ;
- purger le circuit avec du gaz inerte ;
- évacuer ;
- purger à nouveau avec un gaz inerte ;
- ouvrir le circuit en coupant ou par brasage.

9a. L'azote sans oxygène (OFN) DOIT être purgé dans le système avant et pendant le processus de brasage.
9b. En cas d'utilisation de la charge OFN finale, le système doit être mis à pression atmosphérique pour permettre l'exécution du travail. Cette opération est absolument indispensable pour réaliser des opérations de brasage sur les canalisations.

1. La charge du fluide frigorigène doit être conservée dans les bidons de garde. Le système doit être « nettoyé » avec du nitrogène sans oxygène (OFN) pour sécuriser l'unité. Il pourrait être nécessaire de répéter plusieurs fois le processus. NE PAS utiliser d'air comprimé ou d'oxygène pour cette opération.

10a. Durant le rechargement du système, s'assurer de l'ABSENCE de contamination par différents éléments. Les tuyaux ou les conduites DOIVENT être les plus courts possible pour réduire au minimum leur contenu en réfrigérant.

1. Maintenir les bidons en position verticale. Utiliser uniquement des bidons appropriés à la récupération de fluides frigorigènes. Les bidons doivent être dotés d'une vanne de limitation de pression et de vannes d'arrêt associées en bon état. Un kit d'échelles de pesage étalonnées doit également être disponible.

1. Les tuyaux doivent être munis de raccords de déconnexion et ne pas présenter de fuites. Avant d'utiliser la machine de récupération, vérifier qu'elle ait été correctement entretenue et que les éventuels composants électriques associés soient étanches, pour empêcher tout allumage en cas de fuite du fluide frigorigène.
2. S'assurer que le système de réfrigération soit mis à la terre avant de procéder au remplissage du système avec du fluide frigorigène. Une fois le remplissage terminé, étiqueter le système. Veiller à ne pas surcharger le système de réfrigération.
3. Avant de procéder au remplissage, le système doit être soumis au test de pression avec OFN puis au test d'étanchéité une fois le templissage terminé, mais avant sa mise en marche. Il est nécessaire d'effectuer un test d'étanchéité supplémentaire avant de quitter le site.
   14a. Retirer le réfrigérant en toute sécurité. Transférer le réfrigérant dans les bombonnes en utilisant les bidons de récupération. Prévoir le bon nombre

de bidons pour contenir toute la charge. Tous les bidons sont étiquetés pour ce type de réfrigérant (bombonnes spéciales pour collecte de réfrigérant). Les bombonnes doivent être munies de limiteur de pression et de vanne de fermeture correspondante en bon état. Les bombonnes vides sont évacuées et, le cas échéant, refroidies avant la récupération.

14b.L'équipement de récupération doit être à la portée du technicien, dans de bonnes conditions et assorti d'instructions pour l'usage, outre être adapté à la collecte de tous les réfrigérants (également inflammables). Une série de balances étalonnées doivent être disponibles et en bon état. Vérifier que les tuyaux soient en bon état et munis de joints de déconnexion sans fuites.

14c. Avant d'utiliser la machine pour la récupération, vérifier qu'elle soit en bon état, bien entretenue et que tous les composants électriques soient scellés pour empêcher l'allumage en cas d'échappement du réfrigérant. En cas de doute, contacter le fabricant.

1. Le fluide frigorigène doit être restitué au fournisseur de fluide dans le bidon de récupération approprié, en rédigeant la Note de Transfert des Déchets. NE PAS mélanger les fluides frigorigènes dans les dispositifs de collecte et, notamment, pas dans les bidons.

2. S'assurer que, en cas d'utilisation d'un appareil de remplissage, aucune contamination entre les différents fluides frigorigènes ne soit possible. Les tubes flexibles doivent être les plus courts possibles afin de réduire au minimum la quantité de réfrigérant qu'ils contiennent.

3. L'unité ne doit être ni trouée ni brûlée.

4. Les composants électriques à remplacer, DOIVENT être appropriés et correspondre aux spécifications de l'appareil. Chaque opération de maintenance DOIT être effectuée de la manière décrite dans ce manuel. En cas de doute, contacter le fabricant.

5. Appliquer les contrôles suivants :

6. Les dimensions de la pièce où se trouvent les parties contenant le réfrigérant sont appropriées à la quantité de charge actuelle de réfrigérant ;

7. Le dispositif de ventilation fonctionne correctement et les sorties ne sont pas obstruées ;
8. Les marquages sur l'unité sont toujours visibles et lisibles, autrement ils doivent être corrigés ;

9. Les tuyauteries ou les composants contenant du réfrigérant DOIVENT être installés dans un lieu où aucune substance ne peut les corroder, à moins que les composants ne soient constitués de matériaux intrinsèquement résistants à la corrosion ou soient bien protégés contre ce risque.

10. Les gaz réfrigérants sont inodores.

11. Concernant l'élimination et le marquage (au moyen de signes) de l'appareil contenant du gaz réfrigérant, se référer aux réglementations locales.

12. Stockage de l'appareil :

L'emballage de stockage doit être solide afin que l'appareil ne puisse pas être endommagé et pour éviter toute éventuelle perte de gaz réfrigérant.

1. Le réfrigérant récupéré ne doit pas être chargé dans un autre système de réfrigération sauf s'il a été nettoyé et contrôlé.
2. Le démantèlement DOIT être effectué par un technicien qualifié, lequel DOIT utiliser correctement les EPI et DOIT parfaitement connaître l'équipement.

Tous les réfrigérants DOIVENT être récupérés de façon sécurisée. Toujours prélever un échantillon d'huile et de réfrigérant avant de vider le circuit.

1. Avant de procéder à toute opération de démontage :

2. Isoler électriquement le système.

3. S'assurer de disposer d'équipements de manutention mécanique pour la manutention des bombonnes, le cas échéant.

4. Les équipements et les bombonnes de récupération DOIVENT être aux normes.

5. L'équipement doit être étiqueté pour indiquer qu'il a été désactivé et vidé de son réfrigérant. L'étiquette doit être datée et signée. S'assurer que l'équipement dispose d'étiquettes indiquant qu'il contient un réfrigérant inflammable.

6. Si les compresseurs ou les huiles de compresseurs doivent être éliminés, s'assurer qu'ils aient été vidés à un niveau acceptable afin que le réfrigérant inflammable ne reste pas dans le lubrifiant. Le processus de vidange doit être effectué avant de retourner le compresseur aux fournisseurs. Pour accélérer ce processus, seul le chauffage électrique du corps du compresseur doit être utilisé.

0.3 - UTILISATION PRÉVUE

• Le climatiseur doit être utilisé exclusivement pour produire de l'air chaud ou froid (au choix) dans le seul but de rendre agréable la température ambiante.
• Un usage impropre des appareils (extérieur et intérieur) avec d'éventuels dommages causés aux personnes, aux biens ou aux animaux dégage la société OLIMPIA SPLENDID de toute responsabilité.

0.4 - ZONES À RISQUE

- N'installez pas de climatiseurs dans des environnements contenant des gaz inflammables, des gaz explosifs, des environnements très humides (laveries, serres, etc.) ou dans des pièces où d'autres machines qui génèrent une forte source de chaleur, à proximité d'une source d'eau salée ou sulfureuse.

- N'utilisez PAS de gaz, d'essence ou d'autres liquides inflammables à proximité du climatiseur.

- Le climatiseur n'est pas équipé de ventilateur pour introduire de l'air frais à l'intérieur de la pièce ; pour assurer l'aération, ouvrez les portes et les fenêtres.

- Installer toujours un interrupteur automatique et prévoir un circuit d'alimentation dédié.

N'utilisez ce produit que conformément aux spécifications indiquées dans cette notice. Toute utilisation autre que celle spécifiée risquerait d'entraîner de graves blessures. LE FABRICANT N'ASSUME AUCUNE RESPONSABILITÉ EN CAS DE DOMMAGES CORPORELS OU MATÉRIELS RÉSULTANT DU NON-RESPECT DES CONSIGNES FIGURANT DANS CE MANUEL.

0.5 - CONTRÔLES À EFFECTUER AVANT L'INSTALLATION

a. Contrôles de la zone

Avant de commencer à travailler sur des systèmes contenant des liquides réfrigérants inflammables, des contrôles de sécurité sont nécessaires afin de minimiser le risque d'ignition.

Pour réparer un système de réfrigération, il est nécessaire de respecter les consignes suivantes avant de travailler sur le système.

b. Procédure de travail

Le travail doit être effectué selon une procédure contrôlée afin de minimiser le risque de présence de gaz ou de vapeurs inflammables lors de l'exécution des tâches.

c. Zone de travail générale

Tout le personnel d'entretien et ceux qui travaillent dans la zone locale doivent être formés sur la nature du travail effectué.

Évitez de travailler dans des espaces exigus.

Coupez l'alimentation dans l'espace qui entoure la zone de travail.

Assurez-vous que les conditions dans la zone sont sûres en vérifiant le matériel inflammable.

d. Contrôle de la présence de liquide réfrigérant

La zone doit être contrôlée avec un détecteur de réfrigérant spécifique avant, durant et après l'exécution du travail afin de garantir que le technicien est informé de la présence d'atmosphères potentiellement inflammables.

Vérifiez que l'équipement de détection des fuites utilisé convient à une utilisation avec des liquides réfrigérant inflammables, c'est-à-dire qu'il ne provoque pas d'étincelles, qu'il est correctement fermé ou intrinsèquement sûr.

e. Présence d'extincteurs

S'il est nécessaire d'effectuer des travaux à haute température sur le réfrigération ou ses composants, un système anti-incendie approprié doit être prévue. Positionnez des extincteurs à base de CO2 ou de la poussière sèche à proximité de la zone de chargement.

f. Aucune source d'ignition

Aucune personne travaillant sur des systèmes de réfrigération et exposée au contact avec des tubes qui contiennent ou contenaient du liquide réfrigérant inflammable ne doit utiliser des sources d'ignition pour éviter le risque d'incendie ou d'explosion. Toute source d'ignition possible, y compris la fumée de cigarette, doit être maintenue à une distance sécuritaire du site d'installation, de réparation, d'enlèvement ou d'élimination, où une perte de liquide de refroidissement risque de se produire dans l'espace environnant. Avant d'effectuer le travail, assurez-vous que les alentours de l'appareil sont exempts de substances inflammables ou de risques d'ignition. Les indications d'INTERDICTION DE FUMER doivent être signalées.

g. Zone ventilée

Assurez-vous que la zone est ouverte ou qu'elle est correctement ventilée avant d'interagir avec le système ou d'effectuer toute opération à haute température. Assurez une ventilation constante pendant la période de fonctionnement. La ventilation doit disperser en toute sécurité tout réfrigérant dégagé et, si possible l'expulser vers l'extérieur dans l'atmosphère.

h. Contrôle du système de réfrigération

En cas de modification, les composants électriques doivent être adaptés à l'usage et conformes aux spécifications correctes. Suivez toujours les lignes directrices du fabricant concernant l'entretien et l'assistance technique. En cas de doute, consultez le service d'assistance technique du fabricant. Les systèmes qui utilisent des liquides réfrigérants inflammables doivent subir les contrôles suivants : - la taille de la charge doit correspondre à celle de la chambre où sont installés les composants contenant le liquide réfrigérant ; - les systèmes et les sorties doivent fonctionner correctement et ne pas être obstrués ; - si un circuit frigorifique indirect est utilisé, la présence de liquide réfrigérant dans le circuit secondaire doit être vérifiée ; le marquage apposé aux systèmes doit rester visible et lisible en permanence ; - les marquages et les indications illisibles doivent être corrects ; - le tube ou les composants frigorifiques doivent être installés dans une position où ils ne risquent pas d'être exposés à des substances susceptibles de corroder les composants contenant le liquide réfrigérant, à moins qu'ils ne soient fabriqués à partir de matériaux intrinsèquement résistants à la corrosion ou protégés convenablement par des agents corrosifs.

i. Contrôles des dispositifs électriques

Les opérations de réparation et l'entretien des composants électriques doivent prévoir les contrôles de sécurité initiaux et les procédures d'inspection des composants.

En cas de panne pouvant nuire à la sécurité, aucune alimentation électrique ne doit être reliée au circuit avant d'avoir été correctement réparée. Si le défaut ne peut pas être réparé immédiatement, mais qu'il est nécessaire de poursuivre l'opération, utilisez une solution temporaire appropriée. Cette solution doit être signalée au propriétaire du système afin d'informer toutes les parties. Les contrôles de sécurité initiaux sont :

• la décharge des condenseurs : cette opération doit être effectuée en toute sécurité pour éviter la formation d'étincelles ;
• l'absence d'exposition des composants et des câblages électriques à des tensions pendant la charge, la réparation ou la purification du système ;
• la continuité de la mise à la terre.

I. Opérations de réparation des composants hermétiques

• Pendant les travaux de réparation des composants hermétiques, toutes les lignes d'alimentation électrique doivent être déconnectées de l'appareil avant le retrait éventuel des capots étanches à l'air, etc.
  S'il est absolument nécessaire d'avoir une alimentation électrique pour l'équipement pendant l'entretien, il est nécessaire de prévoir un détecteur de fuite constamment actif au point le plus critique pour signaler une situation potentiellement dangereuse.
• Faites notamment attention à ce qui suit pour vous assurer qu'en cas d'intervention sur les composants électriques, le logement n'est pas modifié de manière à affecter le niveau de protection. Cela inclut les dommages aux câbles, le nombre excessif de connexions, les bornes non fabriquées conformément aux spécifications d'origine, les dommages aux joints, l'installation incorrecte des fermetures, etc.
• Assurez-vous que les appareils sont solidement montés.
• Assurez-vous que les joints ou les matériaux d'étanchéité ne sont pas détériorés au point qu'ils ne peuvent plus être utilisés pour empêcher l'entrée d'atmosphères inflammables. Les composants de rechange doivent être conformes aux spécifications du fabricant.

L'utilisation de produits d'étanchéité à base de silicone peut nuire à l'efficacité de certains types d'équipement de détection de fuites. Les composants à sécurité intrinsèque ne doivent pas être isolés avant d'y travailler dessus.

Unité intérieure

Télécommande

Pile AAA

Vis

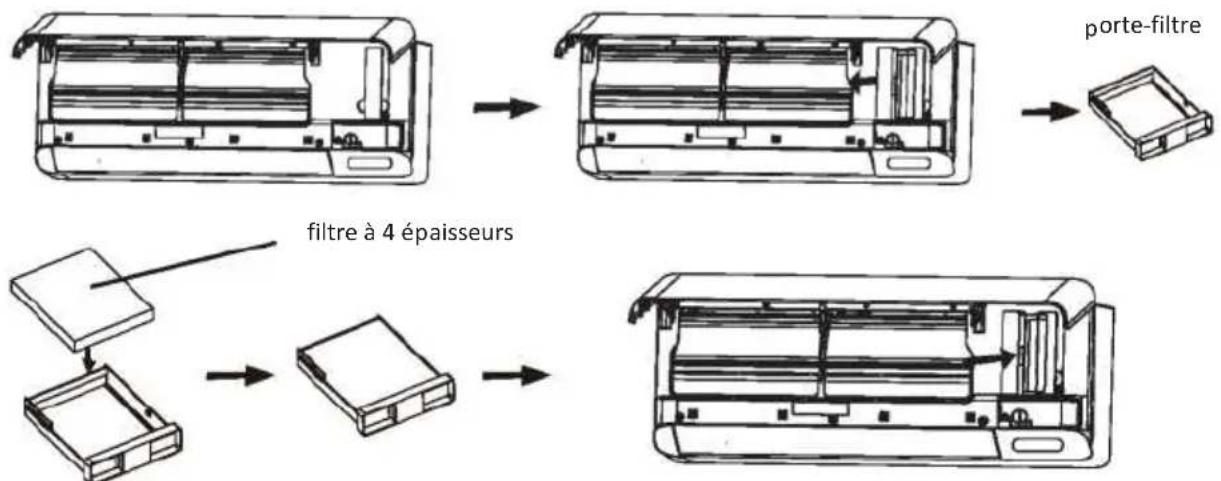

Manuel d'utilisation Filtre à 4 épaisseurss

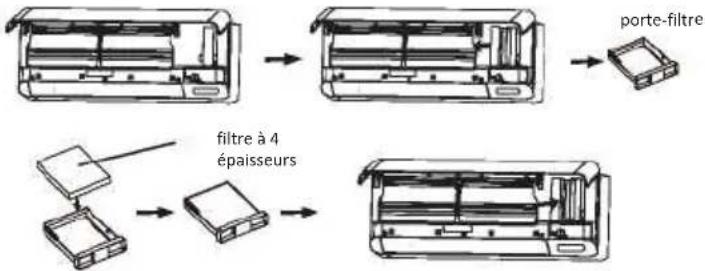

Filtre à 4 épaisseurss

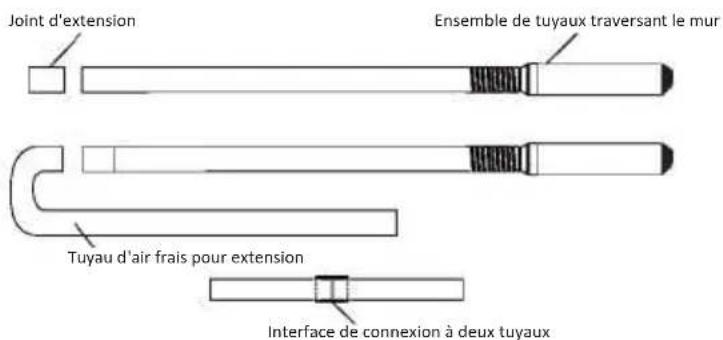

Joint d'extension

Ancrages en plastique

Support arrière pour tuyaux

Tuyau rigide

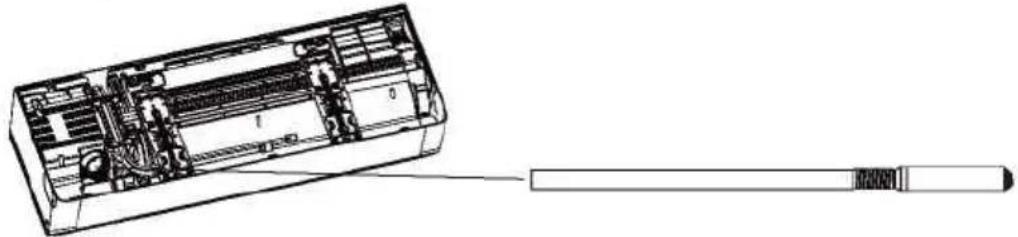

Tuyau à air frais

Écrous pour tuyau de réfrigérant

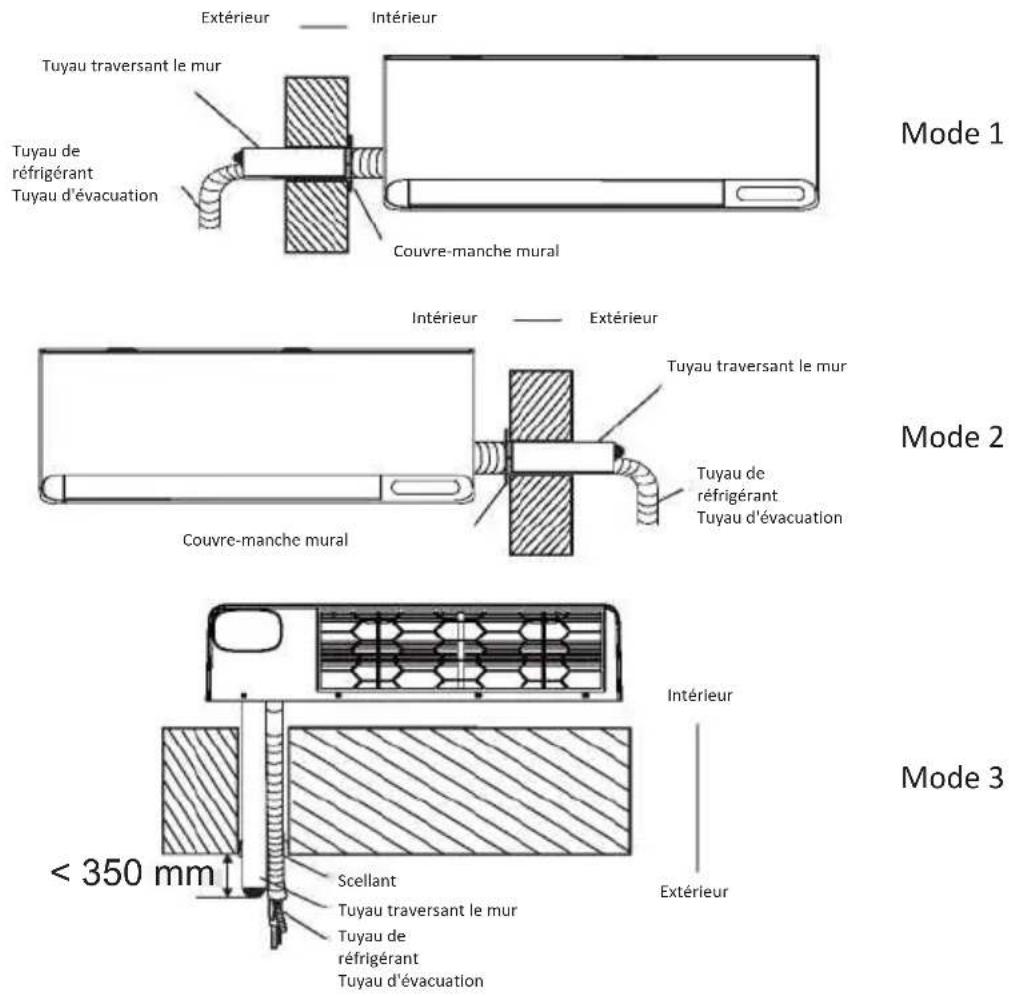

Couvre-manche mural

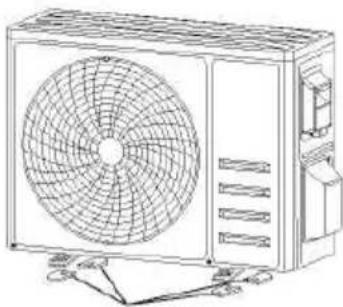

Unité extérieure

Tuyau d'évacuation

Ruban isolant

Scellant

Adaptateurs

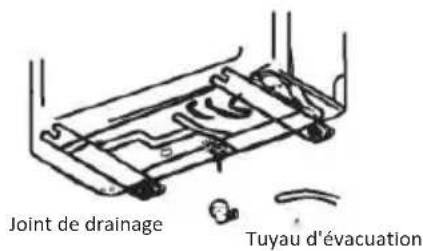

Joint de drainage (certains modèles uniquement)

Tuyau d'isolation

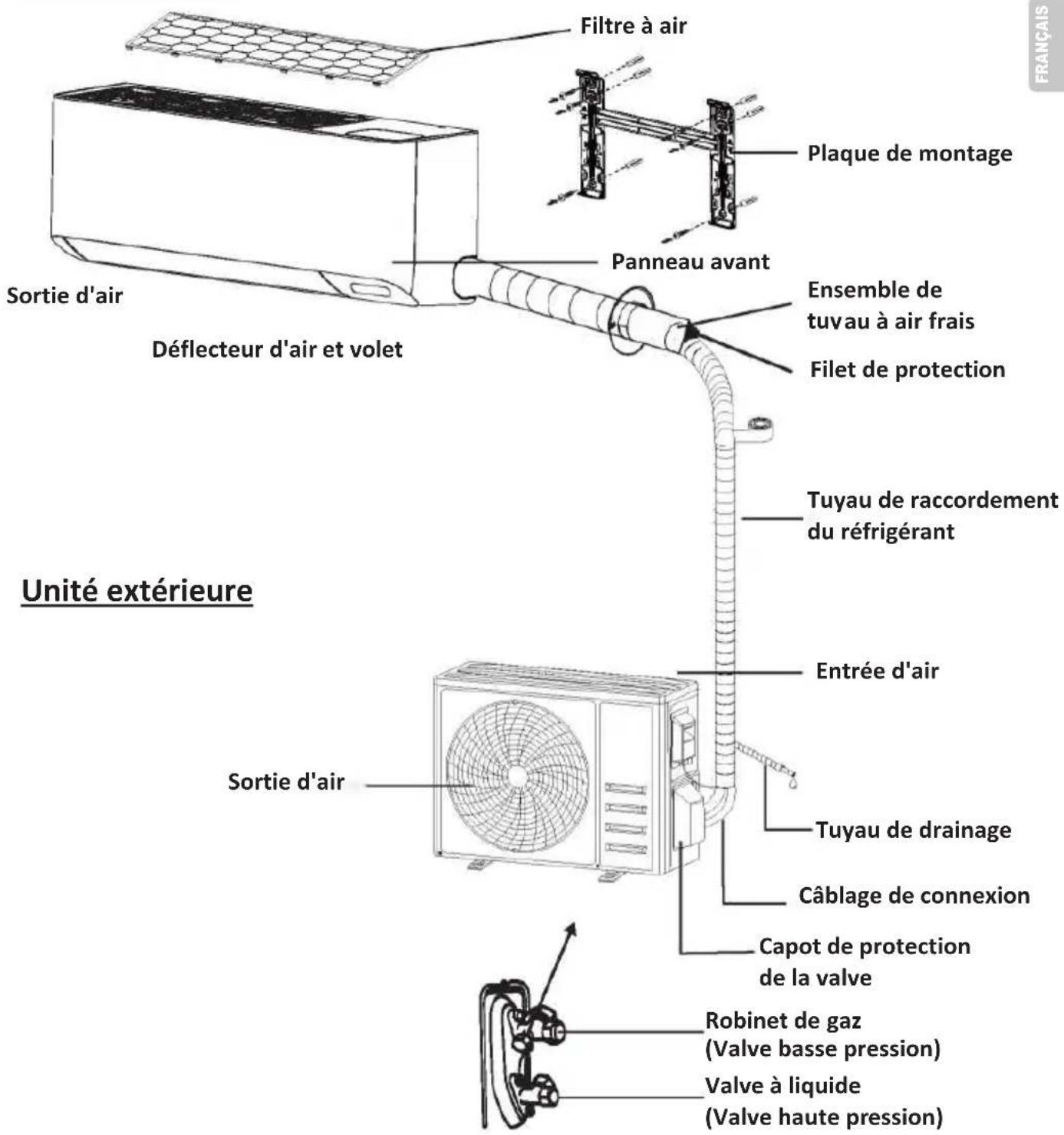

Unité intérieure

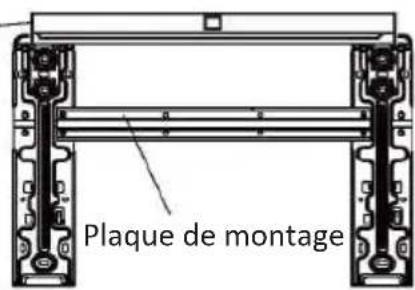

Filtre à air Plaque de montage Panneau avant Ensemble de tuvau à air frais Filet de protection Tuyau de raccordement du réfrigérant Unité extérieure Entree d'air Sortie d'air Sortie d'air Tuyau de drainage Câblage de connexion Capot de protection de la valve Robinet de gaz (Valve basse pression) Valve à liquide (Valve haute pression)

Avec le capot de protection retiré
Note : Cette figure peut être différente de l'objet réel. Toujours considérer ce dernier comme référence.

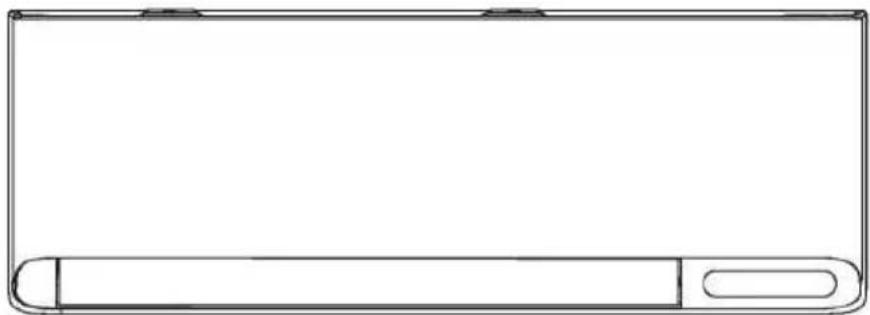

Écran intérieur

N°	Voyant Fonction
1		Indicateur de minuterie, de température et de codes d'erreur.
2		S'allume lorsque la fonction Air frais est activée.
3		S'allume lorsque le Wi-Fi est activé.
4		indicateur d'état de la qualité de l'air.

Note :

Le climatiseur ajuste automatiquement la luminosité de l'écran et le son du buzzer en fonction de l'intensité de la lumière ambiante. Lorsque le climatiseur détecte une faible lumière ambiante pendant un certain temps, il éteint automatiquement l'écran temporairement. En présence d'une télécommande ou d'une application, l'écran affichera une faible luminosité pendant une courte période et le buzzer répondra à un volume plus faible. Lorsque le climatiseur détecte que la lumière ambiante est forte pendant un certain temps, il quittera l'état ci-dessus.

La forme et la position des boutons et des indicateurs peuvent varier selon le modèle, mais leur fonction reste la même.

Écran de contrôle à distance

N°	Symboles	Signification
1		Indicateur de batterie
2		Mode AUTO (automatique)
3		Mode COOL (refroidissement)
4		Mode DRY (sec)
5		Mode FAN only (ventilateur uniquement)
6		Mode HEAT (chauffage)
7		Mode ECO (écologique)
8		Minuterie
9		Indicateur de température
10		Vitesse du ventilateur :Automatique/ basse/ basse-moyenne/moyenne/ moyenne-haute/ haute
11		Fonction Muet
12		Fonction TURBO
13		Oscillation verticale
14		Oscillation horizontale
15		Fonction SLEEP
16		Fonction Santé
17		Fonction I FEEL
18		Fonction Chauffage 8°C
19		Indicateur de signal
20		Vent léger
21		Sécurité enfants
22		Écran ON/OFF
23		Fonction GEN
24		Fonction Nettoyage automatique
25		Anti-moisissure
26		Air frais

La présentation à l'écran et certaines fonctions de la télécommande peuvent varier selon le modèle.

N°	Bouton	Fonction
1		Allumer/éteindre le climatiseur.
2	^	Augmenter la température ou les heures réglées pour la minuterie.
3	√	Diminuer la température ou les heures réglées pour la minuterie.
4	MODE	Sélectionner le mode de fonctionnement (AUTO, COOL, DRY, FAN, HEAT).
5	ECO	Activer/désactiver la fonction ECO.
		Appuyer de façon prolongée pour activer/désactiver la fonction de chauffage (HEAT) 8 °C.
6	TURBO	Activer/désactiver la fonction TURBO.
7	FAN	Pour sélectionner la vitesse du ventilateur : auto (automatique)/mute (silence)/low (basse)/low-mid (basse-moyenne)/mid (moyenne)/mid-high (moyenne-haute)/high (haute)/turbo
8	TIMER	Configurer l'heure d'activation/désactivation de la minuterie.
9	SLEEP	Activer/désactiver la fonction SLEEP (sommeil).
10	DISPLAY	Allumer/éteindre l'écran à LED et lumière bleue.
11		Activer/désactiver le mouvement vertical du volet et l'arrêter dans la position souhaitée.
12		Activer/désactiver le mouvement horizontal du volet et l'arrêter dans la position souhaitée.
13	I FEEL	Activer/désactiver la fonction I FEEL (ressenti).
14	MUTE	Activer/désactiver la fonction MUTE (silence).
		Appuyer sur ce bouton de façon prolongée pour activer/désactiver la fonction GEN
15	MODE + TIMER	Activer/désactiver la fonction CHILD- LOCK (sécurité enfants).
16	GENTLE WIND	Activer/désactiver la fonction GENTLE WIND (vent léger).
17	HEALTH	Activer/désactiver la fonction SELF-CLEAN (nettoyage automatique) lors de l'extinction.
18	FRESH AIR	Activer/désactiver la fonction Fresh Air (air frais) et sélectionner la vitesse du ventilateur.

La présentation à l'écran et certaines fonctions de la télécommande peuvent varier selon le modèle.

La forme et la position des boutons et des indicateurs peuvent varier selon le modèle, mais leur fonction reste la même.

L'appareil confirme la bonne réception de la commande de chaque bouton en émettant bip sonore.

TÉLÉCOMMANDE

Remplacement des piles

Retirer le couvercle des piles à l'arrière de la télécommande en le faisant glisser dans le sens de la flèche.

Installer les piles conformément au sens (+ et -) indiqué sur la télécommande. Réinstaller le couvercle de la batterie en le faisant glisser en place.

Utiliser 2 piles LRO3 AAA (1,5 V).

Ne pas utiliser de piles rechargeables.

Remplacer les anciennes piles par des neuves du même type lorsque l'écran n'est plus lisible.

Ne pas jeter les piles parmi les déchets urbains non triés.

Une collecte séparée de ces déchets pour un traitement spécial est nécessaire.

Pour certains modèles de télécommande, il est possible de programmer l'affichage de la température en choisissant parmi °C et °F.

1. Appuyer et maintenir le bouton TURBO pendant 5 secondes pour passer en mode changement ;

2. Appuyer et maintenir le bouton TURBO jusqu'à ce qu'il passe à °C et °F ;

3.Relâcher le bouton et patienter 5 secondes. La fonction sera sélectionnée.

Note :

1. Diriger la télécommande vers le climatiseur.

2. Vérifier qu'il n'y ait aucun objet entre la télécommande et le récepteur de signal dans l'unité intérieure.

3. Ne jamais laisser la télécommande exposée aux rayons du soleil.

4. Garder la télécommande à une distance d'au moins 1 m du téléviseur ou autres appareils électriques.

MODE REFROIDISSEMENT (COOL)

La fonction de refroidissement permet au climatiseur de refroidir la pièce tout en réduisant l'humidité de l'air.

Pour activer la fonction de refroidissement (COOL), appuyer sur le bouton MODE jusqu'à ce que le symbole ✝ apparaisse à l'écran.

Avec le bouton √ ou ∧, régler une température inférieure à celle de la pièce.

MODE VENTILATEUR (pas le bouton FAN)

FAN

Mode Ventilateur, ventilation d'air uniquement.

Pour régler le mode ventilateur (FAN), appuyer sur MODE jusqu'à ce que apparaisse à l'écran.

MODE SEC (DRY)

DRY

Cette fonction réduit l'humidité de l'air pour rendre la pièce plus confortable.

Pour régler le mode sec (DRY), appuyer sur MODE jusqu'à ce que apparaisse à l'écran. Une fonction automatique de préréglage est activée.

MODE AUTOMATIQUE (AUTO)

AUTO

Mode automatique.

Pour régler le mode ventilateur (AUTO), appuyer sur MODE jusqu'à ce que apparaisse à l'écran.

En mode AUTO, le mode de fonctionnement sera réglé automatiquement en fonction de la température ambiante.

MODE CHAUFFAGE (HEAT)

La fonction chauffage permet au climatiseur de chauffer la pièce.

Pour activer la fonction de chauffage (HEAT), appuyer sur le bouton MODE jusqu'à ce que le symbole ✉ apparaisse à l'écran.

Avec le bouton ∨ ou ∧, régler une température supérieure à celle de la pièce.

En fonctionnement CHAUFFAGE, l'appareil peut activer automatiquement un cycle de dégivrage, indispensable pour éliminer le givre du condenseur pour restaurer la fonction d'échange thermique. Cette procédure dure généralement de 2 à 10 minutes. Pendant le dégivrage, le ventilateur de l'unité intérieure s'arrête. Après le dégivrage, il repasse automatiquement en mode CHAUFFAGE.

⚠️ (Pour le marché nord-américain)

Si nécessaire, appuyer 10 fois sur le bouton ECO dans un délai de 8 secondes en mode chauffage (HEAT) pour activer le dégivrage forcé. Cela permettra de dégivrer la glace extérieure beaucoup plus rapidement.

Fonction VITESSE DU VENTILATEUR (FAN SPEED) (bouton FAN)

FAN

Modifier la vitesse de fonctionnement du ventilateur.

Appuyer sur le bouton FAN pour régler la vitesse du ventilateur, elle peut être réglée sur AUTO (automatique)/MUTE (slience)/LOW (basse)/LOW-MID (basse-moyenne)/MID (moyenne)/MID-HIGH (moyenne-haute)/HIGH (haute)/TURBO, de manière circulaire.

Fonction Sécurité enfants

1. Appuyer simultanément et de façon prolongée sur MODE et TIMER pour activer cette fonction, puis procéder de même pour désactiver cette fonction.
2. Sous cette fonction, aucun bouton ne sera actif.

Fonction MINUTERIE (TIMER) ---- TIMER ON (Minuterie activée)

Pour allumer automatiquement l'appareil.

Lorsque l'appareil est éteint, il est possible de configurer la fonction TIMER ON (minuterie activée).

Pour régler l'heure de démarrage automatique, suivre la procédure indiquée ci-dessous :

1. Appuyer une fois sur le bouton TIMER pour régler la mise sous tension, ⓣ et [60h] apparaîtront sur l'écran et clignoteront.

2. Appuyer sur les boutons ∧ ou ∨ pour régler l'heure de démarrage de la minuterie souhaitée. À chaque pression du bouton, le temps augmente/diminue d'une demi-heure entre 0 et 10 heures et d'une heure entre 10 et 24 heures.

3. Appuyer une deuxième fois sur le bouton TIMER pour confirmer.

4. Une fois la minuterie réglée, configurer le mode de fonctionnement (Cool/Heat/Auto/Fan/Dry), en appuyant sur le bouton MODE. Puis régler la vitesse du ventilateur souhaitée en appuyant sur le bouton FAN. Appuyer ensuite sur ▲ ou √ pour régler la température de fonctionnement souhaitée.

Pour ANNULER le réglage, appuyer sur le bouton TIMER.

Fonction MINUTERIE (TIMER) ---- TIMER OFF (Minuterie désactivée)

Pour éteindre automatiquement l'appareil.

Lorsque l'appareil est éteint, il est possible de configurer la fonction TIMER OFF (minuterie désactivée).

Pour régler l'heure d'extinction automatique, suivre la procédure indiquée ci-dessous :

1. Confirmer que l'appareil est allumé (ON).

2. Appuyer une première fois sur le bouton TIMER pour configurer l'extinction.

3. Appuyer sur^ ou▼ pour régler la minuterie.

4. Appuyer un e deuxième fois sur le bouton TIMER pour confirmer.

Pour ANNULER le réglage, appuyer sur le bouton TIMER.

Note : Toute programmation doit être effectuée dans les 5 secondes, sinon le réglage sera annulé.

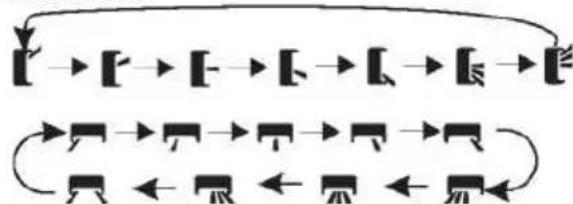

Fonction OSCILLATION (SWING)

1. Appuyer sur le bouton SWING pour activer le volet,
   1.1 Appuyer sur pour activer les volets horizontaux et les faire osciller de haut en bas. L apparaîtra sur l'écran.
   1.2 Appuyer sur pour activer les volets verticaux et les faire osciller de gauche à droite. apparaîtra sur l'écran.
   1.3 Répéter l'opération pour arrêter le mouvement d'oscillation à l'angle actuel.
2. Si les volets verticaux sont positionnés manuellement sous les volets, ils permettent de déplacer le flux d'air directement vers la droite ou vers la gauche.
3. Appuyer sur ou pendant 3 secondes pour sélectionner d'autres angles de direction du flux d'air.

Ne jamais positionner les volets manuellement, ceci pourrait sérieusement endommager le mécanisme !
Ne jamais mettre les doigts, bâtons ou autres objets dans les bouches d'entrée ou de sortie d'air. Ce type contact avec des pièces sous tension peut provoquer des dommages ou des blessures imprévisibles.

Fonction TURBO

TURBO

Pour activer la fonction Turbo, appuyer sur le bouton TURBO. apparaîtra sur l'écran. Appuyer à nouveau pour annuler cette fonction.

En mode COOL (refroidissement)/HEAT (chauffage), en sélectionnant la fonction TURBO, l'appareil passe en mode de refroidissement rapide ou de chauffage rapide et active la vitesse de ventilateur la plus élevée pour permettre un flux d'air important.

Fonction MUTE (silence)

MUTE

1. Pour activer cette fonction, appuyer sur le bouton MUTE. % apparaîtra sur l'écran.
   Appuyer à nouveau pour désactiver la fonction.
2. Lorsque la fonction MUTE (silence) est activée, la télécommande affiche la vitesse automatique du ventilateur et l'unité intérieure fonctionne à la vitesse de ventilateur la plus basse pour obtenir une sensation de silence.
3. En appuyant sur le bouton FAN (ventilateur)/TURBO, la fonction MUTE (silence) sera annulée. La fonction MUTE (silence) ne peut pas être activée en mode DRY (sec).

Fonction SLEEP (sommeil)

SLEEP

Programme de fonctionnement automatique préréglé.

Pour activer la fonction SLEEP (sommeil), appuyer sur le bouton SLEEP. apparaîtra sur l'écran.

Appuyer à nouveau pour annuler cette fonction.

Après 10 heures de fonctionnement en mode SLEEP (sommeil), le climatiseur passera au mode de réglage précédent.

Fonction I FEEL

I FEEL

Programme de fonctionnement automatique préréglé.

Pour activer cette fonction, appuyer sur le bouton I FEEL. apparaîtra sur l'écran.

Appuyer à nouveau pour désactiver la fonction.

Cette fonction permet à la télécommande de mesurer la température à son emplacement actuel, et d'envoyer ce signal au climatiseur pour optimiser la température ambiante et assurer le confort.

Fonction ECO (écologique)

ECO

Sous ce mode, l'appareil règle automatiquement le fonctionnement pour économiser de l'énergie.

Appuyer sur le bouton ECO. ECO apparaît sur l'écran et l'appareil passe en mode ECO.

Appuyer à nouveau pour désactiver ce mode.

Note : La fonction ECO est disponible dans les modes HEAT (chauffage) et COOL (refroidissement).

Fonction DISPLAY (affichage intérieur)

DISPLAY

Allumer/éteindre l'écran à LED sur le panneau.

Appuyer sur le bouton DISPLAY pour éteindre l'écran à LED sur le panneau. Appuyer à nouveau pour allumer l'écran à LED.

Fonction GEN (économie d'énergie)

Allumer/éteindre l'écran à LED et la lumière bleue.

1. Allumer d'abord l'unité intérieure et appuyer sur le bouton MUTE pendant 3 secondes pour activer la fonction, et procéder de même pour la désactiver.
2. Sous cette fonction, appuyer brièvement sur MUTE pour sélectionner la limite de puissance consommée (L1 minimum, L2 moyenne, L3 maximum)
3. Sélectionner OFF et patienter 2 secondes pour quitter le mode.

Réinitialiser le Wi-Fi

1. Méthode 1 : Appuyer sur le bouton DISPLAY 6 fois dans un délai de 8 secondes.
2. Méthode 2 : Appuyer 6 fois sur le bouton ECO dans un délai de 8 secondes.
3. Méthode 3 : Appuyer sur le bouton MODE pendant plus de 3 secondes. L'appareil émettra 2 bips sonores et les indications CF ou AP s'afficheront sur l'écran intérieur. Pour visualiser le manuel d'utilisation du Wi-Fi, cadrer le QR CODE.

Fonction SELF-CLEAN (nettoyage automatique)

Pour activer cette fonction, éteindre d'abord l'unité intérieure, puis appuyer sur le bouton HEALTH. L'appareil émettra un bip sonore. [AC] apparaîtra sur l'écran à LED intérieur et apparaîtra sur l'écran à distance.

1. Cette fonction aide à éliminer la saleté, les bactéries, etc. accumulées de l'évaporateur intérieur.
2. L'exécution de cette fonction prend environ 30 minutes, après quoi l'appareil reviendra au mode de préréglage. Appuyer sur le bouton pour annuler la fonction pendant son exécution. L'appareil émettra 2 bips sonores lorsque l'opération sera terminée ou si elle est annulée.

Il est normal que l'appareil fasse du bruit pendant ce processus sachant que les matières plastiques se dilatent avec la chaleur et se contractent avec le froid.

Nous vous suggérons d'utiliser cette fonction dans les conditions ambiantes suivantes afin d'éviter le déclenchement des dispositifs de protection de sécurité.

Unité intérieure	Température < 30 °C (86°F)
Unité extérieure	5 °C (41 °F) < Température < 30 °C (86 °F)

Il est suggéré d'exécuter cette fonction tous les 3 mois.

Fonction chauffage 8 °C

1. Pour activer cette fonction, appuyer sur le bouton ECO pendant plus de 3 secondes. 8°C (46°F) apparaîtra sur l'écran à distance. Appuyer à nouveau pour désactiver la fonction.
2. Cette fonction démarre automatiquement le mode HEAT (chauffage) lorsque la température ambiante est inférieure à 8 °C (46 °F) et reviendra en veille si la température atteint 9 °C (48 °F).
3. Si la température ambiante est supérieure à 18 °C (64°F), l'appareil quittera automatiquement cette fonction.

Fonction Gentle Wind (vent léger)

1. Allumer l'unité intérieure et passer en mode

COOL, puis appuyer sur GENTLE WIND pour activer cette fonction. ✉ apparaîtra sur l'écran.

Procéder de même pour désactiver la fonction.

1. Cette fonction fermera automatiquement les volets verticaux pour une sensation de brise légère et agréable.

Fonction Fresh Air (air frais)

FRESH AIR

Cette fonction permet de pomper l'air frais de l'extérieur vers l'intérieur.

FRESH

Appuyer sur la touche AIR (air frais) pour activer la fonction.

Puis sélectionner la vitesse du ventilateur souhaitée.

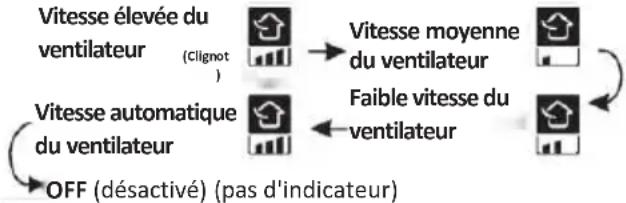

Les éléments suivants s'afficheront à l'écran :

Note :

1. Cette fonction est disponible en mode OFF/ Heating (chauffage)/Fan (ventilateur)/Auto (automatique).
2. En mode OFF, le climatiseur peut fonctionner automatiquement en raison de la grande différence de température entre l'intérieur et l'extérieur.
3. Si l'écran intérieur affiche l'indication de Fresh Air (air frais) et CL. Il est alors possible de remplacer le filtre (durée 2160 heures).

Pour cela, appuyer sur le bouton

FRESH AIR

pendant 5 secondes pour réinitialiser l'alarme.

Fonction TVOC (sommeil)

Cette fonction permet de détecter certains types de gaz nocifs dans la pièce et d'afficher l'état de la qualité de l'air.

Si l'unité dispose de cette fonction, lorsque celle-ci est en fonctionnement, elle affiche les états indicateurs suivants, en fonction de la concentration détectée de différents gaz nocifs.

100 % Orange

100 % Bleu

Mauvaise Bonne

Affichage dynamique de la qualité de l'air

1. Plus la couleur orange du cercle est intense, plus la qualité de l'air est mauvaise (note : l'objectif de l'enquête sur la qualité de l'air est la concentration totale de composés organiques volatils).
2. Tous les voyants du panneau, y compris les TVOC, peuvent être éteints en appuyant sur le bouton DISPLAY
3. L'activation de la fonction Fresh Air (air frais) peut améliorer la qualité de l'air intérieur, mais lorsque la pollution de l'air extérieur est importante, il est recommandé de désactiver la fonction Fresh Air (air frais).

La détection des COVT vise principalement divers composés organiques volatils. Si l'appareil est proche de parfum, d'eau de toilette, d'alcool, d'assainisseurs d'air, etc., cela entraînera une augmentation des taux de concentration de COVT détectés.
⚠ Le capteur de COVT doit se stabiliser à chaque mise sous tension. Il est donc nécessaire de patienter dix minutes pour obtenir une détection fiable.
En fonction de la marque ou du principe de fonctionnement de l'équipement de test, les résultats des tests VOCT peuvent varier.

INSTRUCTIONS D'UTILISATION

Toute tentative d'utilisation du climatiseur à des températures dépassant la plage spécifiée peut entraîner le démarrage du dispositif de protection. Par conséquent, utiliser le climatiseur dans les conditions de température suivantes.

Climatiseur inverseur :

MODE Température	Chauffage	Refroidissement	Sec
Température ambiante	0 °C ~ 30 °C	17 °C ~ 32 °C
Température extérieure	-20 °C ~ 30 °C	-15 °C ~ 53 °C

Une fois l'alimentation électrique connectée, redémarrer le climatiseur après l'arrêt ou activer un autre mode pendant le fonctionnement. Le dispositif de protection du climatiseur démarrera. Le compresseur reprendra son fonctionnement après 3 minutes.

Caractéristiques du fonctionnement en mode HEAT (chauffage) (applicable à la pompe à chaleur)

Préchauffage :

Lorsque la fonction de chauffage est activée, l'unité intérieure prendra 2 à 5 minutes pour son préchauffage, après quoi le climatiseur commencera à chauffer et soufflera de l'air chaud.

Dégivrage :

Durant le chauffage, lorsque l'unité extérieure givre, le climatiseur active la fonction de dégivrage automatique pour améliorer l'effet de chauffage. Durant le dégivrage, les ventilateurs intérieur et extérieur arrêtent de fonctionner. Le climatiseur reprendra automatiquement le chauffage une fois le dégivrage terminé.

Longueur du tuyau et réfrigérant supplémentaire

Modèle du convertisseur et capacité (Btu/h)	9K-12K
Longueur des tuyaux couverts de pré-remplissage	5 m
Distance maximum entre l'unité intérieure et extérieure	15 m
Remplissage de réfrigérant supplémentaire	15 g/m
Diff. max de niveau entre l'unité intérieure et extérieure	10 m
Type de réfrigérant	R32

Paramètres de couple

Taille du tuyau	Newton-mètre [Nxm]	Livre-force pied (lbf-ft)	Kilogramme-force mètre (kgf-m)
1/4"(4 ∅ 6,35)	15 - 20	11,1 - 14,8	1,5 - 2,0
3/8" (4 ∅ 9,52)	31 - 35	22,9 - 25,8	3,2 - 3,6
1/2" (∅ 12)	45 - 50	33,2 - 36,9	4,6 - 5,1
5/8" (4 ∅ 15,88)	60 - 65	44,3 - 48,0	6,1 - 6,6

Câbles de raccordement

TYPE DE INVERSEUR		9k /12
MODELE capacité (Btu/h)		Zone de coupe
Câble d'alimentation	N	1,0 mm^2
	L	1,0 mm^2
		1,0 mm^2
Câble de connexion	N	1,0 mm^2
	L	1,0 mm^2
	1	1,0 mm^2
	[DBTG]	1,0 mm^2

Note : Ce tableau est fourni à pur titre de référence, l'installation doit être conforme à la règlementation imposée par la législation et les règles locales.

INSTALLATION DE L'UNITÉ INTÉRIEURE

Pour installer l'unité intérieure, se référer aux instructions ci-dessous.

Pour plus de détails, consulter la page du produit à l'adresse suivante :

www.olimpiasplendid.fr

Étape 1 : Sélectionner l'emplacement d'installation

1.1 S'assurer que l'installation soit conforme aux dimensions minimums d'installation (définies ci-dessous) et respecte la longueur minimum et maximum des tuyaux de raccordement, ainsi que le changement d'élévation maximum, tel que défini à la section Exigences du système.
1.2 L'entrée et la sortie d'air ne sont pas obstruées, garantissant ainsi une bonne circulation de l'air dans toute la pièce.
1.3 Les condensats peuvent être évacués facilement et en toute sécurité.
1.4 Toutes les connexions peuvent être facilement effectuées sur l'unité extérieure.
1.5 L'unité intérieure est hors de portée des enfants.
1.6 Le mur de montage est suffisamment solide pour supporter quatre fois le poids total et les vibrations de l'unité
1.7 Le filtre est facilement accessible pour le nettoyage.
1.8 Suffisamment d'espace libre a été laissé pour permettre l'accès pour l'entretien de routine.
1.9 L'installation se fait à au moins 3 mètres de l'antenne du téléviseur ou de la radio. Le fonctionnement du climatiseur peut interférer avec la réception radio ou TV dans les zones de faible réception. Un amplificateur peut être nécessaire pour l'appareil concerné.
1.10 Ne pas installer l'appareil dans une buanderie ou au bord d'une piscine en raison de l'environnement corrosif.

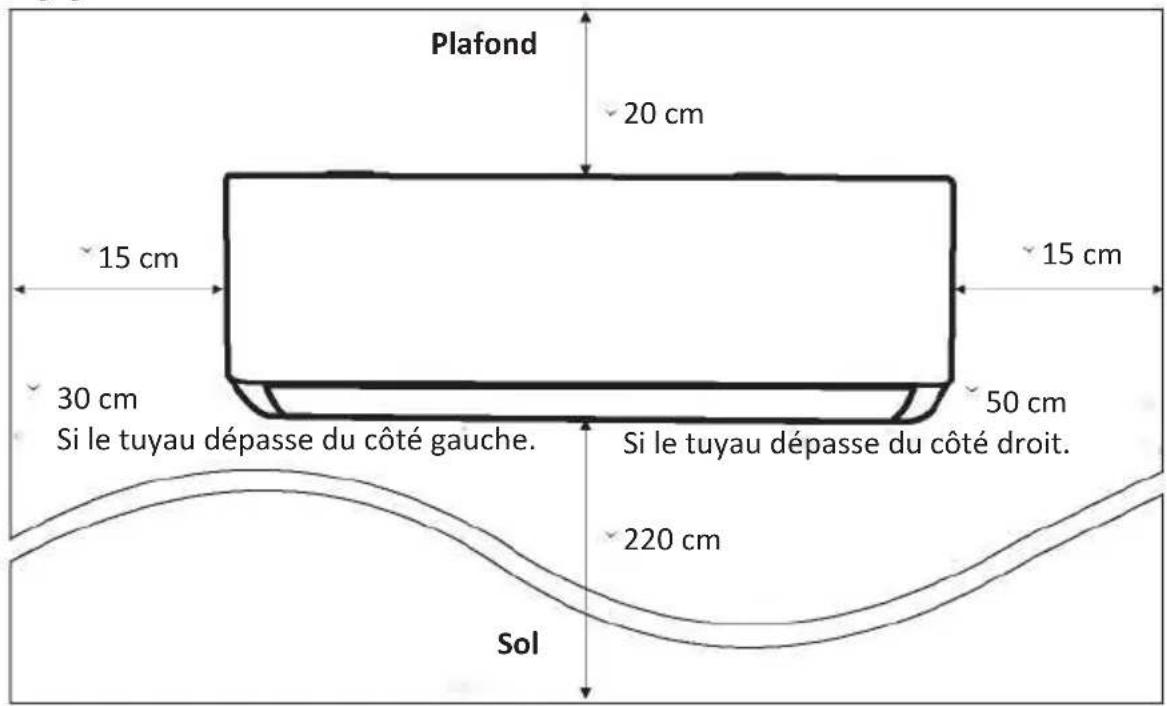

Dégagements intérieurs minimums

Plafond 20 cm 15 cm 30 cm Si le tuyau dépasse du côté gauche. 50 cm Si le tuyau dépasse du côté droit. 220 cm Sol

INSTALLATION DE L'UNITÉ INTÉRIEURE

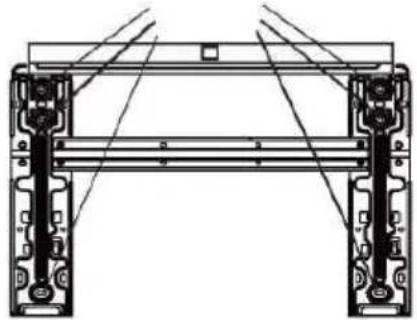

Étape 2 : Installer la plaque de montage

2.1 Prendre la plaque de montage située à l'arrière de l'unité intérieure.
2.2 S'assurer de respecter les dimensions minimums d'installation requises à l'étape 1, en fonction de la taille de la plaque de montage. Déterminer la position et coller la plaque de montage près du mur.
2.3 Ajuster la plaque de montage à l'horizontale en utilisant un niveau à bulle, puis marquer les positions des trous de vis sur le mur.
2.4 Poser la plaque de montage et percer des trous aux emplacements marqués avec une perceuse.
2.5 Insérer des bouchons en caoutchouc à expansion dans les trous, puis accrocher la plaque de montage et la fixer avec des vis.

Niveau à bulle

Plaque de montage

Positions des vis de référence

(I) Après son installation, s'assurer que la plaque de montage soit suffisamment ferme et plane contre le mur.
(II) Cette figure peut être différente de la réalité. Toujours prendre l'objet réel comme référence.

Étape 3 : Percer des trous dans le mur

3.1 Il est possible de choisir parmi trois modes de tuyauterie

Mode 1 : À gauche, le tuyau d'air frais, le tuyau de réfrigérant, le tuyau de drainage et les câbles de connexion passent tous par un trou vers l'extérieur.

Mode 2 : À droite, le tuyau d'air frais, le tuyau de réfrigérant, le tuyau de drainage et les câbles de connexion passent tous par un trou vers l'extérieur.

Mode 3 : À l'arrière, le tuyau d'air frais, le tuyau de réfrigérant, le tuyau de drainage et les câbles de connexion passent par deux trous dans le mur réalisés côte à côte.

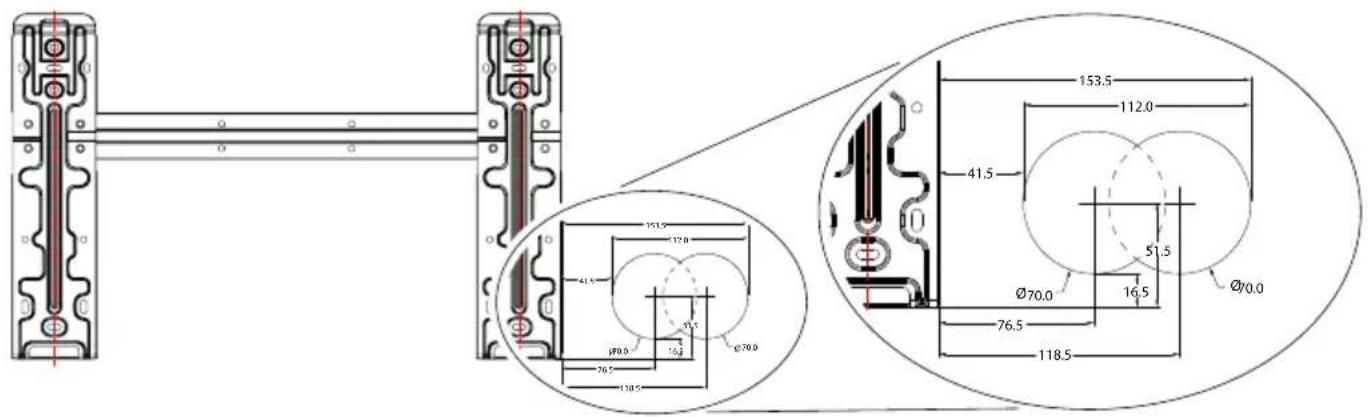

3.2 Pour le Mode 3, suivre la taille de référence de la plaque de montage et le trou pour déterminer l'emplacement.

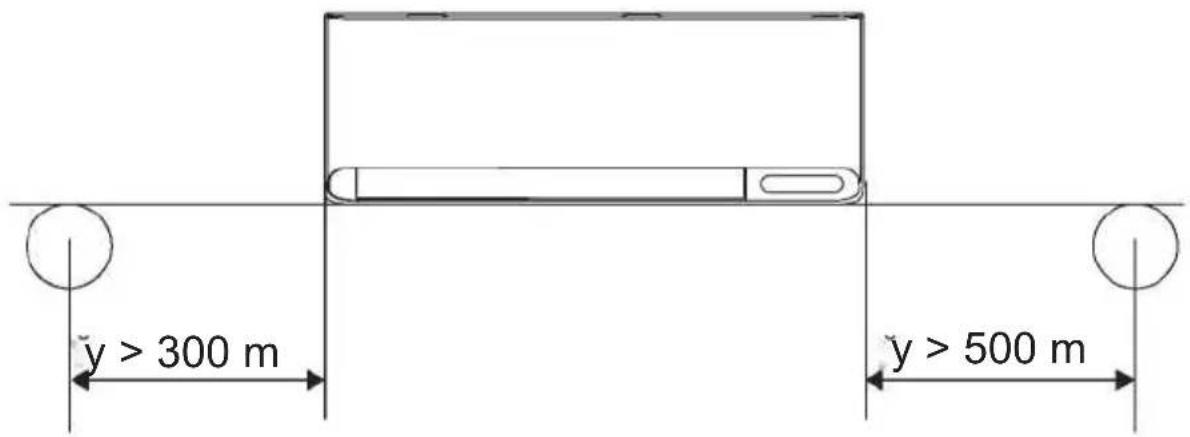

Pour les Modes 1 et 2, déterminer l'emplacement de la base du trou mural sur la taille suivante.

y > 300 m y > 500 m

3.3 Percer le trou du mur avec une perceuse de 70 mm, avec un petit angle oblique inférieur à l'extrémité intérieure d'environ 5 mm à 10 mm.
3.4 Placer le manchon mural et le couvercle du manchon mural (deux pièces en option) afin de protéger les pièces de connexion.

70mm

Couvre-manchon mural (en option)

Intérieur

Lors du perçage du trou dans le mur, veiller à éviter les fils, la plomberie et tout autre composant sensible.

INSTALLATION DE L'UNITÉ INTÉRIEURE

Étape 4 : Raccordement du tuyau de réfrigérant

4.1. En fonction de la position du trou dans le mur, sélectionner le mode de tuyauterie approprié.

Concernant l'unité intérieure, il existe trois modes de tuyauterie possibles, tels qu'indiqués dans la figure ci-dessous :

En mode de tuyauterie 1 ou en mode de tuyauterie 3, une encoche doit être pratiquée à l'aide de ciseaux afin de couper la feuille de plastique de la sortie de tuyauterie et de la sortie de câble sur le côté correspondant de l'unité intérieure.

Note : Une fois la feuille de plastique en sortie découpée, son bord doit être lissé.

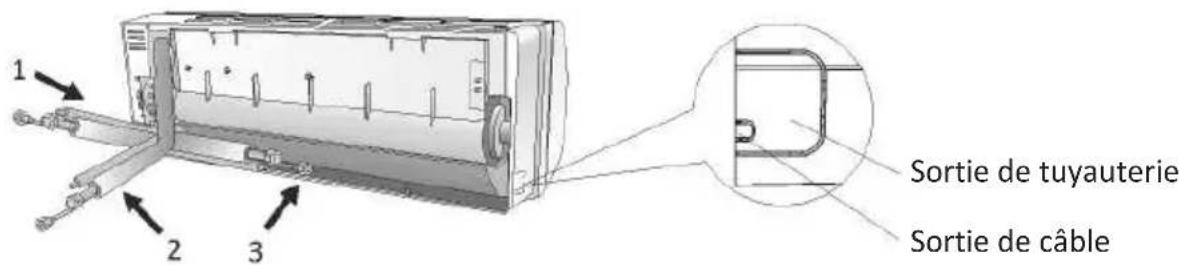

1 2 3 Sortie de tuyauterie Sortie de câble

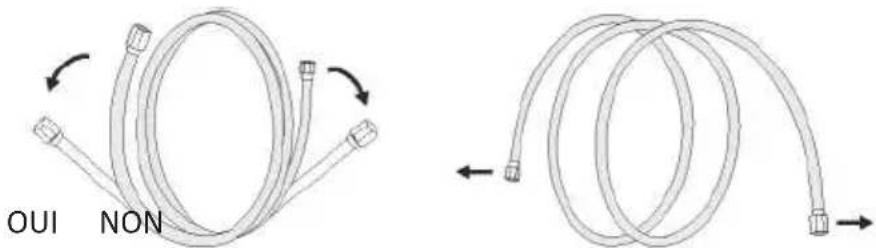

4.2. Plier les tuyaux de raccordement avec le port orienté vers le haut, comme indiqué sur la figure.

OUI NON

4.3. Retirer le couvercle en plastique des ports de tuyauterie et retirer le couvercle de protection à l'extrémité des connecteurs de tuyauterie.
4.4. Vérifier la présence d'objets divers sur le port du tuyau de raccordement et s'assurer que le port soit propre.

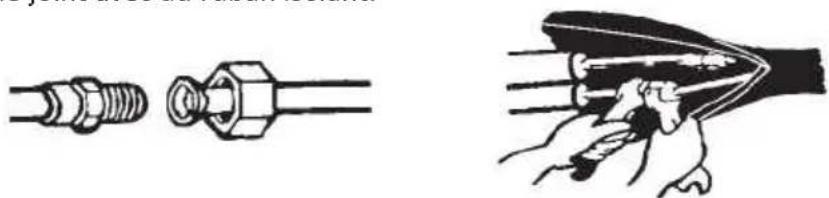

4.5. Puis aligner le centre, faire tourner l'écrou du tuyau de raccordement pour serrer l'écrou le plus fermement possible à la main.
4.6. Utiliser une clé dynamométrique pour le serrer en fonction des valeurs de couple indiquées dans le tableau de couples. (Voir le tableau de couples à la section PRÉCAUTIONS D'INSTALLATION)
4.7. Envelopper le joint avec du ruban isolant.

Étape 5 : Connecter le tuyau de drainage

5.1 Ajuster le tuyau de drainage (le cas échéant)

Sur certains modèles, les deux côtés de l'unité intérieure sont munis d'orifices de drainage. En choisir un pour fixer le tuyau de drainage. Boucher ensuite l'orifice de vidange inutilisé en insérant le caoutchouc fixé dans l'un des orifices.

5.2 Connecter le tuyau de drainage à l'orifice de drainage, s'assurer que le joint soit bien en place et étanche.
5.3 Envelopper fermement le joint avec du ruban téflon afin de garantir l'absence de fuites.

Note : S'assurer de l'absence de torsions ou de bosses et que les tuyaux soient placés obliquement vers le bas pour éviter tout blocage et assurer un drainage adéquat.

Étape 6 : Câblage de connexion

6.1 Choisir la bonne taille de câbles en fonction du courant de fonctionnement maximum indiqué sur la plaque signalétique. (Vérifier la taille des câbles, voir la section PRÉCAUTIONS D'INSTALLATION)
6.2 Ouvrir le panneau avant de l'unité intérieure.

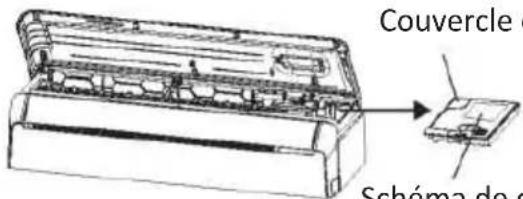

6.3 À l'aide d'un tournevis, ouvrir le couvercle du boîtier de commande électrique pour accéder à la plaque à bornes.

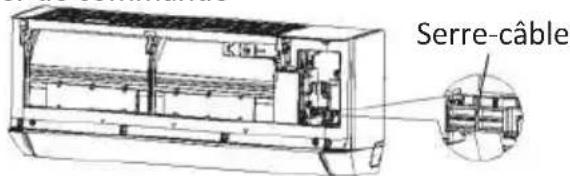

6.4 Dévisser le serre-câble.
6.5 Insérer une extrémité du câble dans la position du boîtier de commande à l'arrière de l'extrémité droite de l'unité intérieure.
6.6 Connecter les fils à la borne correspondante selon le schéma de câblage figurant sur le couvercle du boîtier de commande électrique. S'assurer qu'ils soient bien connectés.
6.7 Visser le serre-câble pour fixer les câbles.
6.8 Remettre le couvercle du boîtier de commande électrique et le panneau avant en place.
6.9 Pour certains modèles, les câbles d'alimentation et les câbles de connexion sont préinstallés en usine.

Couvercle Schéma de

Schéma de câblage

Serre-câble

INSTALLATION DE L'UNITÉ INTÉRIEURE

Étape 7 : Raccordement du tuyau d'air frais et positionnement du filtre

7.1 En fonction de la position du trou dans le mur, sélectionner le mode de tuyauterie approprié.

Mode 1 : À gauche, avec le tuyau de réfrigérant, le tuyau d'évacuation et les câbles de connexion.

Mode 2 : À droite, avec le tuyau de réfrigérant, le tuyau d'évacuation et les câbles de connexion.

Mode 3 : À l'arrière, sachant que le tuyau d'air frais n'est pas regroupé avec d'autres tuyaux.

Sous les modes « 1 » et « 2 », si nécessaire, rallonger le tuyau d'air frais en reliant la rallonge et le tuyau rigide.

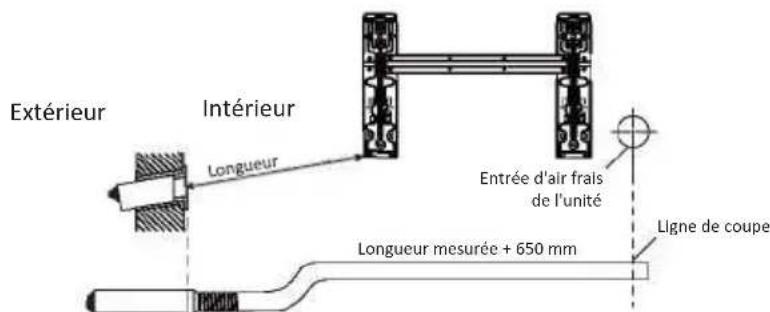

Pour le Mode 1 : Mesurer la distance entre le coin inférieur gauche de la plaque de montage et le centre du trou mural. La longueur est égale à la longueur mesurée, plus 650 mm.

Extérieur Intérieur Longueur Entrée d'air frais de l'unité Longueur mesurée + 650 mm Ligne de coupe

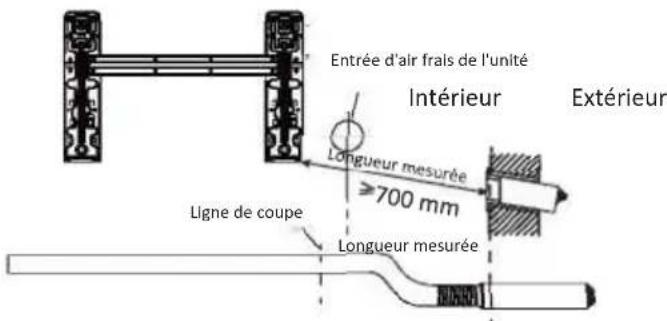

Pour le Mode 2 : Mesurer la distance entre le coin inférieur gauche de la plaque de montage et le centre du trou mural. La longueur du tuyaux d'air frais est égale à la longueur mesurée.

Entrée d'air frais de l'unité Intérieur Longueur mesurée ≥700 mm Ligne de coupe Longueur mesurée Extérieur

Pour le Mode 3 : La longueur du tuyau d'air frais est de 310 mm et la longueur exposée du tuyau d'air frais est de 50 mm.

Étape 7 : Raccordement du tuyau d'air frais et positionnement du filtre

7.2 Mesurer la longueur du tuyau d'air frais

Selon l'environnement d'installation, il est possible de décider d'ajuster la longueur du tuyau d'air frais.

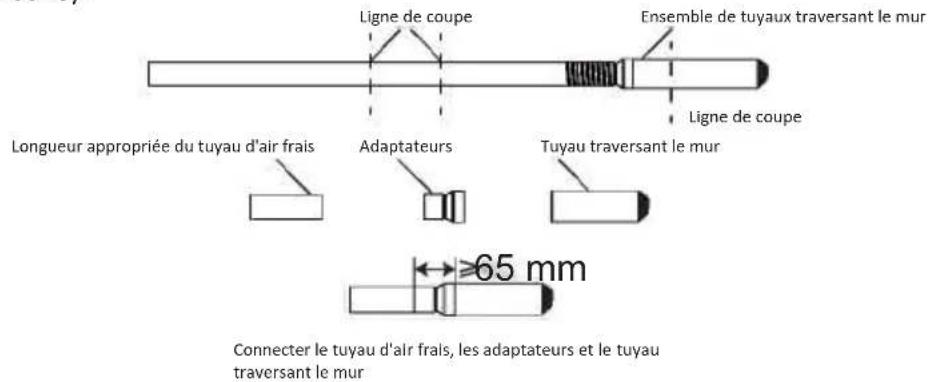

7.3.1 Raccourcir la longueur

Couper le tuyau d'air frais à la longueur appropriée, en faisant attention et ne pas l'écraser ou l'abîmer.

Ligne de coupe Tuyau à air frais Ensemble de tuyaux traversant le mur

Le cas échéant, couper le tuyau puis l'insérer dans l'adaptateur (il doit être fixé à l'aide de colle).

Longueur appropriée du tuyau d'air frais Ligne de coupe Adaptateurs Ensemble de tuyaux traversant le mur Tuyau traversant le mur 65 mm Connector le tuyau d'air frais, les adaptateurs et le tuyau traversant le mur

Note :

1. La partie superposée de l'adaptateur et du tuyau traversant doit être aplatie avec des outils et ne peut pas être déformée ;
2. L'adaptateur ne peut pas être forcé dans le tuyau traversant, au risque que la pièce de raccordement se déforme. La distance entre l'extrémité du tuyau rond de l'adaptateur et le tuyau traversant est ≥ 65 mm.

7.3.2 Augmenter la longueur du tuyau

Procéder tel qu'indiqué ci-dessous :

Joint d'extension Ensemble de tuyaux traversant le mur Tuyau d'air frais pour extension Interface de connexion à deux tuyaux

Note : Le nombre de coudes du tuyau d'air frais et la longueur du tuyau affecteront la quantité d'air frais. Il est recommandé d'utiliser le Mode 3 et d'éviter d'augmenter la longueur du tuyau d'air frais lorsque les conditions d'installation le permettent.

Étape 7 : Raccordement du tuyau d'air frais et positionnement du filtre

7.3 Visser le tuyau d'air frais dans le trou d'entrée d'air frais à l'arrière de l'unité intérieure.

7.4 Ouvrir le panneau intérieur et retirer le porte-filtre. Placer le filtre à 4 épaisseurs d'air frais puis remettre le porte-filtre en place.

porte-filtre filtre à 4 épaisseurs

INSTALLATION DE L'UNITÉ INTÉRIEURE

Étape 8 : Envelopper la tuyauterie et les câbles dans du ruban isolant

Une fois les tuyaux de réfrigérant, les fils de connexion et le tuyau de drainage installés, afin de gagner de la place, de les protéger et de les isoler, ceux-ci doivent être enveloppés de ruban isolant avant de les passer à travers le trou du mur.

8.1. Disposer correctement les tuyaux, les câbles et le tuyau de drainage, comme sur l'image suivante.

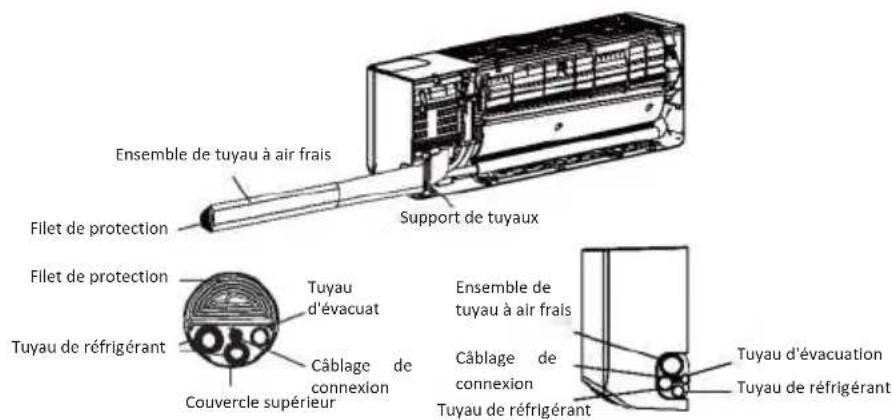

Filet de protection Ensemble de tuyau à air frais Câblage de connexion Tuyau d'évacuation Couvercle supérieur Tuyau de réfrigérant Filet de protection Câblage de connexion Tuyau d'évacuation Ensemble de tuyau à air frais

Mode 1

Après avoir disposé tous les tuyaux et câbles, retirer le support de tuyaux des accessoires d'air frais. Insérer dans la fente comme indiqué sur l'image pour fixer les tuyaux.

Ensemble de tuyau à air frais Filet de protection Support de tuyaux Filet de protection Tuyau de réfrigérant Tuyau d'évacuat Câblage de connexion Couvercle supérieur Ensemble de tuyau à air frais Câblage de connexion Tuyau de réfrigérant Tuyau d'évacuation Tuyau de réfrigérant

Mode 2

Après avoir disposé tous les tuyaux et câbles, retirer le support de tuyaux des accessoires d'air frais. Insérer dans la fente comme indiqué sur l'image pour fixer les tuyaux.

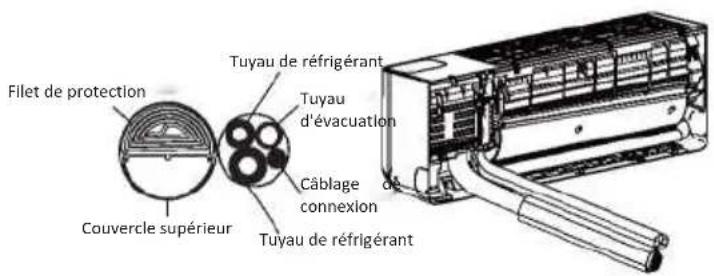

Filet de protection Couvercle supérieur Tuyau de réfrigérant Tuyau d'évacuation Câblage connexion Tuyau de réfrigérant

Mode 3

Note : Éviter le croisement et le pliage des pièces.

8.2. À l'aide de ruban isolant, envelopper hermétiquement les tuyaux d'air frais, les tuyaux de réfrigérant, les fils de connexion et le tuyau de drainage.

Étape 9 : Montage de l'unité intérieure

9.1 Faire passer lentement les tuyaux de réfrigérant, les fils de connexion et le groupe enveloppé de tuyaux de drainage à travers le trou du mur.
9.2 Accrocher le haut de l'unité intérieure sur la plaque de montage.
9.3 Appliquer une légère pression sur les côtés gauche et droit de l'unité intérieure et s'assurer que l'unité intérieure soit fermement accrochée.
9.4 Pousser le bas de l'unité intérieure vers le bas pour que les boutons-pression s'accrochent aux crochets de la plaque de montage, et s'assurer qu'ils soient bien accrochés.

Extérieur Intérieur Tuyau traversant le mur Tuyau de réfrigérant Tuyau d'évacuation Couvre-manche mural Mode 1 Intérieur Extérieur Tuyau traversant le mur Tuyau de réfrigérant Tuyau d'évacuation Couvre-manche mural Mode 2 Intérieur Extérieur Tuyau traversant le mur Tuyau de réfrigérant Tuyau d'évacuation Mode 3 Intérieur Extérieur < 350 mm Scellant Tuyau traversant le mur Tuyau de réfrigérant Tuyau d'évacuation

Note :

1. La distance entre l'entrée d'air frais et le mur ne doit pas dépasser 350 mm.
2. Lors de l'installation, l'ensemble de tuyaux d'air frais peut être tourné selon un angle approprié en fonction de la position de l'unité extérieure, de sorte que le tuyau de raccordement ne bloque pas l'entrée d'air frais.
3. Le conduit d'air frais doit être légèrement incliné vers le bas et il ne doit y avoir aucune section montante afin d'empêcher l'eau de pluie de pénétrer dans la pièce.
4. S'il est nécessaire de plier le tuyau d'air frais, le rayon minimum de courbure du tuyau d'air frais doit être supérieur à 60 mm, au risque d'affecter l'effet d'air frais.
5. L'entrée d'air frais ne doit pas être placée dans la sortie d'air de l'unité extérieure, dans un espace fermé ou dans un endroit avec une mauvaise qualité d'air.

INSTALLATION DE L'UNITÉ EXTÉRIEURE

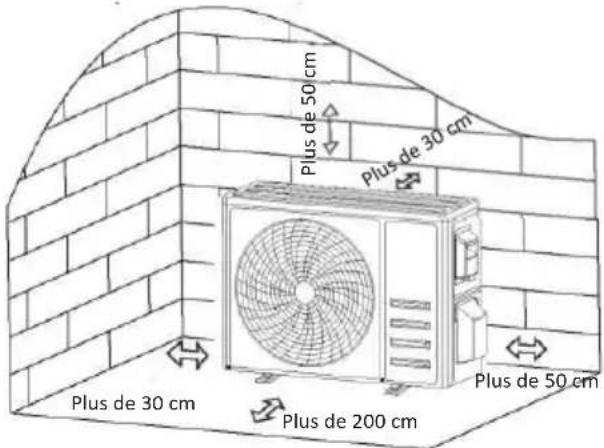

Étape 1 : Sélectionner l'emplacement d'installation

Sélectionner un site permettant ce qui suit :

1.1 Ne pas installer l'unité extérieure à proximité de sources de chaleur, de vapeur ou de gaz inflammable.
1.2 Ne pas installer l'appareil dans des endroits trop venteux ou poussiéreux.
1.3 Ne pas installer l'unité dans un lieu à passage fréquent. Choisir un endroit où le rejet d'air et le bruit de fonctionnement ne dérangeront pas.
1.4 Éviter d'installer l'appareil dans un endroit où il sera exposé à la lumière directe du soleil (sinon, utiliser une protection, si nécessaire, qui ne doit toutefois pas gêner le flux d'air).
1.5 Réserver les espaces indiqués sur l'image afin de garantir que l'air circule librement.
1.6 Installer l'unité extérieure dans un endroit sûr et solide.
1.7 Si l'unité extérieure est soumise à des vibrations, placer des couvertures en caoutchouc sur les pieds de l'unité.

Plus de 50 cm Plus de 30 cm Plus de 30 cm Plus de 200 cm Plus de 50 cm

Étape 2 : Installer le tuyau de drainage

2.1 Cette étape concerne uniquement les modèles de pompe à chaleur.
2.2 Insérer le joint de drainage sur le trou au bas de l'unité extérieure.
2.3 Connecter le tuyau de drainage au joint et effectuer le raccordement suffisamment bien.

Étape 3 : Fixer l'unité extérieure

3.1 Selon le dimensions d'installation de l'unité extérieure, marquer la position d'installation des boulons à expansion.
3.2 Percer les trous, nettoyer la poussière de béton et positionner les boulons.
3.3 Le cas échéant, installer 4 couvertures en caoutchouc sur le trou avant de placer l'unité extérieure (en option). Cela réduira les vibrations et le bruit.
3.4 Placer la base de l'unité extérieure sur les boulons et les trous pré-percés.
3.5 Utiliser une clé pour fixer fermement l'unité extérieure avec les boulons.

Note :

L'unité extérieure peut être fixée sur un support mural. Suivre les instructions du support de montage mural pour fixer le support de montage mural au mur, puis y fixer l'unité extérieure et la maintenir à l'horizontale.

Le support de montage mural doit être capable de supporter au moins 4 fois le poids de l'unité extérieure.

Joint de drainage Tuyau d'évacuation

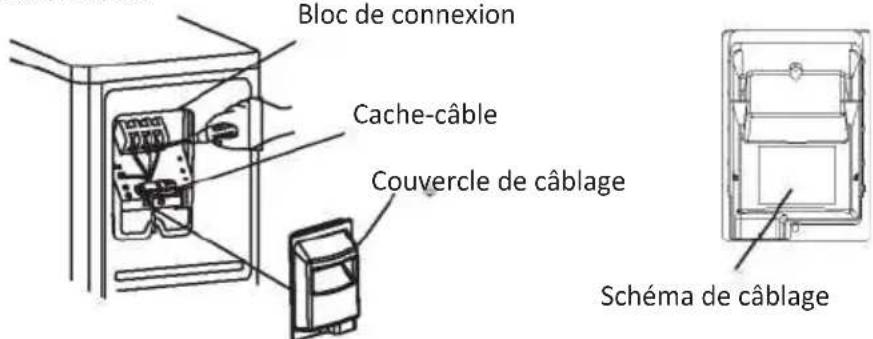

Étape 4 : Installer le câblage

4.1 Utiliser un tournevis cruciforme pour dévisser le couvercle du câblage, le saisir et appuyer doucement pour le retirer.
4.2 Dévisser le serre-câble et le retirer.
4.3 En suivant le SCHÉMA DE CÂBLAGE (voir la dernière page de ce manuel), connecter les fils de connexion aux bornes correspondantes et s'assurer que toutes les connexions sont fermes et sécurisées.
4.4 Réinstaller le serre-câble et le couvercle de câblage.

Note : L'alimentation électrique doit être coupée lors de la connexion des câbles des unités intérieures et extérieures.

Bloc de connexion Cache-câble Couvercle de câblage Schéma de câblage

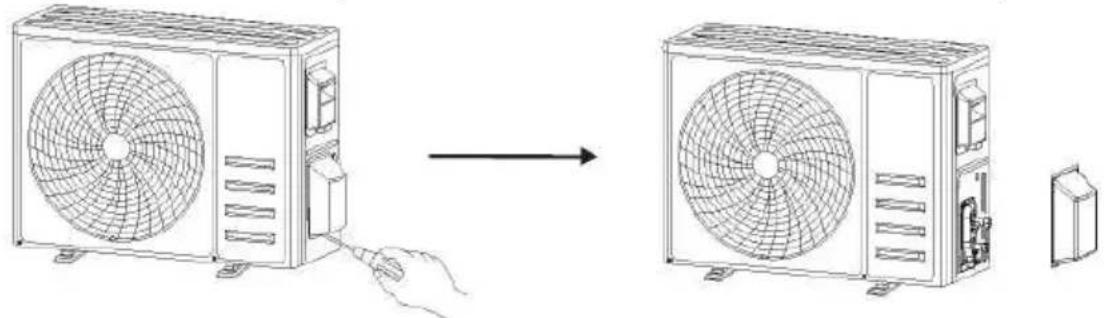

Étape 5 : Raccordement du tuyau de réfrigérant

5.1 Dévisser le couvercle de la valve, le saisir et appuyer doucement pour le retirer (en présence de couvercle de valve).
5.2 Retirer les capuchons de protection de l'extrémité des valves.
5.3 Retirer le couvercle en plastique des orifices du tuyau et vérifier la présence de tout élément sur l'orifice du tuyau de raccordement. S'assurer que l'orifice soit propre.
5.4 Puis aligner le centre, faire tourner l'écrou du tuyau de raccordement pour serrer l'écrou le plus fermement possible à la main.
5.5 Utiliser une clé pour maintenir le corps de la valve et une clé dynamométrique pour serrer l'écrou évasé selon les valeurs de couple indiquées dans le Tableau de couples. (Consulter le Tableau de couples à la section PRÉCAUTIONS D'INSTALLATION)

Retirer le couvercle de la valve

tuyaux de raccordement

écrous évasés

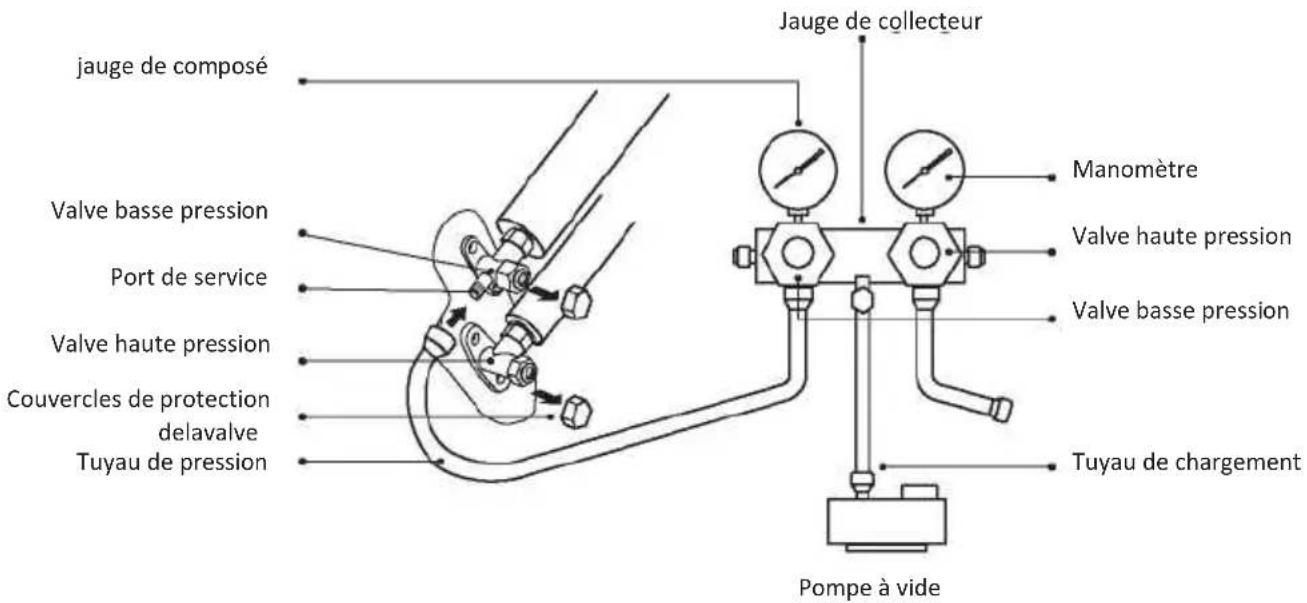

Étape 6 : Pompage sous vide

6.1 Utiliser une clé pour retirer les capuchons de protection du port de service, de la valve basse pression et de la valve haute pression de l'unité extérieure.
6.2 Connecter le tuyau de pression de la jauge du collecteur au port de service de la valve basse pression de l'unité extérieure.
6.3 Connecter le tuyau de charge de la jauge du collecteur à la pompe à vide.
6.4 Ouvrir la valve basse pression du manomètre et fermer la valve haute pression.
6.5 Allumer la pompe à vide pour aspirer le système.
6.6 Le temps de vide ne doit pas être inférieur à 15 minutes ou, s'assurer que la jauge de composé indique -0,1 MPa (-76 cmHg).
6.7 Fermer la valve basse pression de la jauge du collecteur et couper le vide.
6.8 Maintenir la pression pendant 5 minutes, s'assurer que le rebond du pointeur de la jauge de composé ne dépasse pas 0,005 MPa.
6.9 Ouvrir la valve basse pression dans le sens inverse des aiguilles d'une montre pendant 1/4 de tour avec une clé hexagonale pour laisser un peu de réfrigérant remplir le système. Fermer la valve basse pression après 5 secondes et retirer rapidement le tuyau de pression.
6.10 Vérifier tous les joints intérieurs et extérieurs pour déceler des fuites avec de l'eau savonneuse ou un détecteur de fuite.
6.11 Ouvrir complètement la valve basse pression et la valve haute pression de l'unité extérieure avec une clé hexagonale.
6.12 Remettre en place les capuchons de protection de l'orifice de service, de la valve basse pression et de la valve haute pression de l'unité extérieure.
6.13 Remettre le couvercle de la valve en place.

jauge de composé Valve basse pression Port de service Valve haute pression Couvercles de protection delavalve Tuyau de pression Jauge de collecteur Manomètre Valve haute pression Valve basse pression Tuyau de chargement Pompe à vide

Inspections avant l'essai

Effectuer les vérifications suivantes avant d'exécuter le test.

Description	Méthode d'inspection
Inspection de sécurité électrique	Vérifier si la tension d'alimentation est conforme aux spécifications.Vérifier la présence éventuelle d'une connexion erronée ou manquante entre les lignes électriques, la ligne de signal et les fils de terre.Vérifier si la résistance de terre et la résistance d'isolement sont conformes aux exigences.
Inspection de sécurité de l'installation	Vérifier la direction et la régularité du tuyau de drainage.Vérifier que le joint du tuyau de réfrigérant soit parfaitement installé.Vérifier la sécurité de l'installation de l'unité extérieure, de la plaque de montage et de l'unité intérieure.Vérifier que les valves soient complètement ouvertes.Vérifier l'absence d'objet étranger ou outil à l'intérieur de l'appareil.Installation complète de la grille et du panneau d'entrée d'air de l'unité intérieure.
Détection de fuite de réfrigérant	Le joint de tuyauterie, le connecteur des deux valves de l'unité extérieure, le tiroir de valve, l'orifice de soudage, etc., où une fuite peut se produire.Méthode de détection de mousse :Appliquer de l'eau savonneuse ou de la mousse uniformément sur les parties où des fuites peuvent se produire et observer la formation éventuelle de bulles. En absence de bulles, alors le résultat de la détection de fuite est bon.Méthode de détection de fuite :Utiliser un détecteur de fuite professionnel et bien lire les instructions de fonctionnement. Puis procéder à la détection de l'endroit où une fuite peut se produire.La durée de détection des fuites pour chaque position doit durer 3 minutes ou plus ; Si le résultat du test indique la présence d'une fuite, l'écrou doit être serré et testé à nouveau jusqu'à ce qu'il n'y ait plus de fuite ;Une fois la détection des fuites terminée, envelopper le connecteur de tuyau exposé de l'unité intérieure avec un matériau d'isolation thermique et l'envelopper de ruban isolant.

Instruction pour l'exécution de l'essai

1. Allumer l'alimentation.
2. Appuyer sur le bouton ON/OFF de la télécommande pour allumer le climatiseur.
3. Appuyer sur le bouton Mode pour basculer entre les modes COOL (refroidissement) et HEAT (chauffage).

Dans chaque mode, configurer les valeurs telles qu'indiqué ci-dessous :

COOL (refroidissement) - Régler la température la plus basse

HEAT (chaleur) - Régler la température la plus élevée

1. Laisser fonctionner le climatiseur environ 8 minutes sous chaque mode et vérifier que toutes les fonctions fonctionnent correctement et répondent à la télécommande. Vérifier les fonctions comme recommandé :

4.1 Si la température de l'air de sortie répond aux modes de refroidissement et de chauffage
4.2 Si l'eau s'écoule correctement du tuyau de drainage
4.3 Si le volet et les déflecteurs (en option) tournent correctement

FONCTIONNEMENT D'ESSAI

1. Observer l'état de fonctionnement du climatiseur pendant au moins 30 minutes.
2. Une fois l'essai réussi, rétablir le réglage normal et appuyer sur le bouton ON/OFF de la télécommande pour éteindre l'appareil.
3. Informer l'utilisateur de lire attentivement ce manuel avant toute utilisation et lui montrer comment utiliser le climatiseur, lui fournir les connaissances nécessaires pour l'entretien et la maintenance, et lui rappeler la bonne procédure de rangement des accessoires.

Note :

Si la température ambiante dépasse la plage admissible, consulter la section INSTRUCTIONS DE FONCTIONNEMENT. S'il s'avère impossible d'exécuter les modes COOL (refroidissement) ou HEAT (chaleur), soulever le panneau avant et consulter les indications de fonctionnement du bouton d'urgence pour exécuter les modes COOL (refroidissement) ou HEAT (chaleur).

ENTRETIEN

Attention	Lors du nettoyage, éteindre la machine et couper l'alimentation électrique pendant au moins 5 minutes.Le climatiseur ne doit en aucun cas être rincé à l'eau.Les liquides volatils (par exemple un diluant ou de l'essence) endommagent le climatiseur. Par conséquent, pour nettoyer le climatiseur, utiliser uniquement un chiffon doux et sec ou un chiffon humide imbibé de détergent neutre.Faire attention à nettoyer régulièrement le tamis filtrant afin d'éviter toute couverture de poussière susceptible d'affecter l'effet du tamis filtrant. Lorsque l'environnement d'exploitation est poussiéreux, la fréquence de nettoyage doit être augmentée de manière appropriée.Après avoir retiré le filtre, ne pas toucher les ailettes de l'unité intérieure afin d'éviter de les rayer.
Nettoyer l'appareil	Essorer le filtre pour le sécher et essuyer doucement la surface de l'appareilConseil : Essuyer fréquemment l'appareil pour garder le climatiseur propre et en bon état.

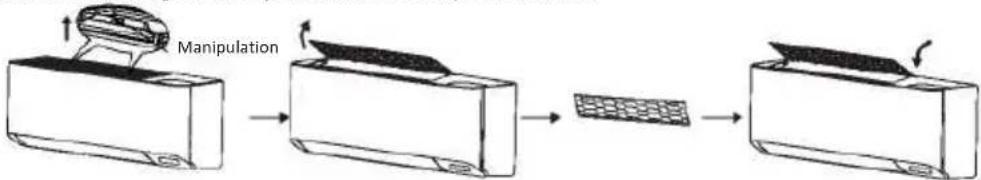

Démontage et montage du filtre	Saisir la poignée surélevée du filtre avec la main, puis tirer le filtre dans la direction opposée à l'appareil, de manière à ce que le bord supérieur du filtre se sépare de l'appareil. Le filtre peut être retiré en le soulevant vers le haut.Lors de l'installation du filtre, insérer d'abord l'extrémité inférieure du tamis filtrant dans la position correspondante de l'unité, puis serrer l'extrémité supérieure du filtre dans la position de blocage correspondante du corps de l'unité.
Nettoyer le filtre	→ Retirer le filtre de l'appareil Nettoyer le filtre avec de l'eau savonneuse et le faire sécher à l'air libre Remplacer le filtreConseil : En présence d'accumulation de poussière sur le filtre, nettoyer le filtre en temps opportun afin de garantir un fonctionnement propre, sain et efficace du climatiseur.
Nettoyer ou remplacer le filtre à air frais	Commencer par ouvrir le panneau et retirer le porte-filtre.Utiliser un dépoussiéreur pour nettoyer le filtre ou utiliser un filtre neuf.Nous suggérons de remplacer le filtre tous les 6 mois ou lorsque l'indicateur de rappel CL s'affiche sur l'écran intérieur.
Réparation et entretien	Lorsque le climatiseur n'est pas utilisé pendant une longue période, effectuer les opérations indiquées ci-après :Retirer les piles de la télécommande et débrancher l'alimentation électrique du climatiseur.Lors de la mise en service après un arrêt prolongé :1. Nettoyer l'appareil et le tamis filtrant ;2. Vérifier l'éventuelle présence d'obstacles en 'entrée et en sortie d'air des unités intérieure et extérieure ;3. Vérifier que le tuyau de vidange ne soit pas obstrué ;Installer les piles de la télécommande et vérifier si l'appareil est sous tension.
DÉFAILLANCE	CAUSES POSSIBLES
L'appareil ne fonctionne pas	Panne de courant/prise débranchée.
	Moteur du ventilateur de l'unité intérieure/extérieure endommagé.
	Disjoncteur thermomagnétique du compresseur défectueux.
	Dispositif de protection ou fusibles défectueux.
	Connexions desserrées ou fiche retirée.
	S'arrête parfois de fonctionner pour protéger l'appareil.
	Tension supérieure ou inférieure à la plage de tension admissible.
	Fonction TIMER-ON active.
	Tableau de commande électronique endommagé.
Odeur étrange	Filtre à air sale.
Bruit d'eau qui coule	Retour de liquide dans le système de circulation du réfrigérant.
Une fine brume s'échappe de la sortie d'air	Cela se produit lorsque l'air de la pièce devient très froid, par exemple en mode COOL (refroidissement) ou en mode DEHUMIDIFYING (déshumidification)/DRY (sec).
Un bruit étrange est possible	Ce bruit est produit par l'expansion ou la contraction du panneau avant, due aux variations de température et n'indique pas un problème.
Débit d'air chaud ou froid insuffisant	Réglage inapproprié de la température.
	Entrées et sorties du climatiseur obstruées.
	Filtre à air sale.
	Vitesse du ventilateur réglée au minimum.
	Autres sources de chaleur dans la pièce.
	Pas de réfrigérant.
L'appareil ne répond pas aux commandes	La télécommande n'est pas assez proche de l'unité intérieure.
	Les piles de la télécommande doivent être remplacées.
	Obstacles entre la télécommande et le récepteur de signal dans l'unité intérieure.
L'écran est éteint	Fonction DISPLAY (affichage) active.
	Panne électrique.
Dans les cas suivants, éteindre immédiatement le climatiseur et couper l'alimentation électrique :	Bruits étranges durant le fonctionnement.
	Panneau de commande électronique endommagé.
	Fusibles ou interrupteurs défectueux.
	Pulvérisation d'eau ou d'objets à l'intérieur de l'appareil.
	Câbles ou fiches surchauffés.
	Odeurs très fortes provenant de l'appareil.

CODE D'ERREUR AFFICHÉS SUR L'ÉCRAN

En cas d'erreur, l'écran de l'unité intérieure affiche les codes d'erreur suivants :

Écran	Description du problème
E1	Défaut du capteur de température ambiante intérieur
E2	Défaut du capteur de température du tuyau intérieur
E3	Défaut du capteur de température du tuyau extérieur
E4	Fuite ou panne du système de réfrigérant
E6	Dysfonctionnement du moteur du ventilateur intérieur
E7	Défaut du capteur de température ambiante extérieur
E0	Défaut de communication intérieure et extérieure
E8	Défaut du capteur de température d’évacuation extérieur
E9	Défaut du module IPM extérieur
EA	Défaut de détection de courant extérieure
EE	Défaut EEPROM du PCB extérieur
EF	Panne du moteur du ventilateur extérieur
EH	Défaut du capteur de température d’aspiration extérieur
CL	Rappel de nettoyage du filtre

Parámetros de par motor

Tamaño TUBO	Newton por metro [N x m]	libra fuerza por pie (lbf-ft)	kilogramo de fuerza por metro (kgf-m)
1/4 "(4 ∅ 6.35)	15 - 20	11.1 - 14.8	1.5 - 2.0
3/8" (4 ∅ 9.52)	31 - 35	22.9 - 25.8	3.2 - 3.6
1/2" (∅ 12)	45 - 50	33.2 - 36.9	4.6 - 5.1
5/8 " (4 ∅ 15.88)	60 - 65	44.3 - 48.0	6.1 - 6.6

Cables de conexión

TIPO DE INVERSORMODELO capacidad (Btu/h)		9k /12
		área de sección
Cable de alimentación	N	1.0 mm^2
	L	1.0 mm^2
	[DOBC]	1.0 mm^2
Cable de conexión	N	1.0 mm^2
	L	1.0 mm^2
	1	1.0 mm^2
	[77H0]	1.0 mm^2

Mançon de prelungire

Dibluri de plastic
