ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ D21583 DEWALT

Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 136

Figure 1

ΔΡΑΠΑΝΟ ΔΙΑΜΑΝΤΙΟΥ D21583

Συγχαρητήρια!

Επιλέξατε ένα εργαλείο DEWALT. Η πολύχρονη εμπειρία, η σχολαστική ανάπτυξη προϊόντων και η καινοτομία, έκαναν τη DEWALT έναν από τους πλέον αξιόπιστους συνεργάτες στον τομέα των επαγγελματικών ηλεκτρικών εργαλείων.

Τεχνικά δεδομένα

		D21583
Τάση	V 230
Τύπος		1
Ισχύς εισόδου	W	1.910
Απορροφούμενη
Ισχύς	W	1.300
Ταχύτητα άνευ φορτίου
Ταχύτητα 1	min^-1	0–1.000
Ταχύτητα 2	min^-1	0–2.500
Ταχύτητα 3	min^-1	0–4.600
Ταχύτητα με φορτίο
Ταχύτητα 1	min^-1	0–570
Ταχύτητα 2	min^-1	0–1.300
Ταχύτητα 3	min^-1	0–2.800
Σπείραμα του άξονα		1/2" (Θηλυκό);1 1/4" (Αρσενικό)
Δακτύλιο σύσφιγξης της	mm	60 (Euronorm)
Κατηγορία προστασίας		II
Μέγιστη πίεση νερού bar		3
Βάρος	kg	6,4

ΙΚΑΝΟΤΗΤΕΣ ΔΙΑΤΡΗΣΗΣ

Ικανότητα διάτρησης σε μπετόν
Ταχύτητα 1
Με το χέρι	mm	–
Στατικό	mm	122–202
μέγ. μήκος:	mm		350
Ταχύτητα 2
Με το χέρι	mm	62–100
Στατικό		mm	62–122
μέγ. μήκος:	mm		350
Ταχύτητα 3
Με το χέρι	mm		12–62
Στατικό		mm	12–62
μέγ. μήκος:	mm		350

Ικανότητα διάτρησης σε σκυρόδεμα

Taxútna 1
Mε to xépi	mm		—
Statikó		mm	82–152
μέγ. μήκος:	mm		400
Taxútna 2
Mε to xépi	mm		42–72
Statikó		mm	42–72
μέγ. μήκος:	mm		400
Taxútna 3
Mε to xépi	mm		12–40
Statikó		mm	12–40
μέγ. μήκος:	mm		400

D21583

Με το χέρι
Τιμές θορύβου και δόνησης (άθροισμα τριαξονικών ανυσμάτων) σύμφωνα με EN60745-2-1:
L_PA (επίπεδο πίεσης ήχου) dB(A)		86,5
L_WA (επίπεδο ισχύος ήχου) dB(A)		97,5
K (αβεβαιότητα για το δοθέν επίπεδο ήχου)	dB(A)	2,9
Τιμή εκπομπής κραδασμών a_n = m/s^2		5,5
Αβεβαιότητα K =	m/s2	2,0

Το επίπεδο εκπομπής κραδασμών που παρέχεται στο παρόν φυλλάδιο πληροφοριών έχει μετρηθεί σύμφωνα με τυποποιημένο τεστ του προτύπου EN60745 και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με ένα άλλο. Μπορεί να χρησιμοποιηθεί για προκαταρκτική αξιολόγηση έκθεσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το δηλωθέν επίπεδο εκπομπής κραδασμών αντιπροσωπεύει τις κύριες εφαρμογές του εργαλείου. Ωστόσο, εάν το εργαλείο χρησιμοποιείται σε διαφορετικές εφαρμογές, με διαφορετικά παρελκόμενα ή δεν έχει συντηρηθεί κατάλληλα, η εκπομπή κραδασμών μπορεί να διαφέρει. Αυτό μπορεί να μειώσει σημαντικά το επίπεδο έκθεσης κατά τη διάρκεια ολόκληρης της εργασίας.

Η αξιολόγηση του επιπέδου έκθεσης σε κραδασμούς θα πρέπει επίσης να λαμβάνει υπόψη τις φορές που το εργαλείο κλείνει ή όταν λειτουργεί αλλά δεν ολοκληρώνει την εργασία. Αυτό μπορεί να μειώσει σημαντικά το επίπεδο έκθεσης κατά τη διάρκεια ολόκληρης της εργασίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προσδιορίστε πρόσθετα μέτρα ασφαλείας για την προστασία του χειριστή από τις επιδράσεις των κραδασμών, όπως: συντήρηση του εργαλείου και των παρελκομένων, διατήρηση των χεριών σε θερμή κατάσταση, οργάνωση των προτύπων εργασίας.

Ασφάλειες:

Ευρώπη για εργαλεία 230 V ένταση 10 Ampere

ΣΗΜΕΙΩΣΗ: Η συσκευή αυτή προορίζεται για σύνδεση σε σύστημα τροφοδοσίας ρεύματος με μέγιστη επιτρεπόμενη σύνθετη αντίσταση συστήματος Ζmax 0,25 Ω στο σημείο διασύνδεσης (κιβώτιο υπηρεσίας παροχής ρεύματος) της τροφοδοσίας του χρήστη.

Ο χρήστης πρέπει να διασφαλίσει ότι αυτή η συσκευή συνδέεται μόνο σε σύστημα ρεύματος που πληροί την πιο πάνω απαίτηση. Αν χρειάζεται, ο χρήστης μπορεί να ρωτήσει τη δημόσια εταιρεία παροχής ρεύματος σχετικά με τη σύνθετη αντίσταση του συστήματος στο σημείο διασύνδεσης.

Ορισμοί: Οδηγίες ασφαλείας

Οι παρακάτω ορισμοί περιγράφουν το επίπεδο σοβαρότητας για κάθε προειδοποιητική λέξη. Παρακαλούμε διαβάστε το εγχειρίδιο και δώστε προσοχή σε αυτά τα σύμβολα.

ΙΟΣ: Υποδεικνύει μια επικείμενη επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα προκαλέσει θάνατο ή σοβαρό τραυματισμό.

ΛΟΠΟΙΗΣΗ: Υποδεικνύει μια ενδεχομένως επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα μπορούσε να προκαλέσει θάνατο ή σοβαρό τραυματισμό.

ΧΗ: Υποδεικνύει μια ενδεχομένως επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, ενδέχεται

να προκαλέσει τραυματισμό μικρής ή μέτριας σοβαρότητας.

ΣΗΜΕΙΩΣΗ: Υποδεικνύει μια πρακτική που δεν έχει σχέση με προσωπικό τραυματισμό και η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει υλική ζημιά.

Υπορηλώνει κίνδυνο ηλεκτροπληξίας.

Υπρόδηλώνει κίνδυνο πυρκαγιάς.

Δήλωση Συμμόρφωσης - Ε.Κ.

ΟΔΗΓΙΑ ΠΕΡΙ ΜΗΧΑΝΙΚΟΥ ΕΞΟΠΛΙΣΜΟΥ

ΔΡΑΠΑΝΟ ΔΙΑΜΑΝΤΙΟΥ D21583

Η εταιρεία DEWALTδηλώνει ότι τα προϊόντα που περιγράφονται στην ενότητα «Τεχνικά δεδομένα» σχεδιάστηκαν σε συμμόρφωση με τα εξής πρότυπα και οδηγίες: 2006/42/EC, EN60745-1:2009 +A11:2010, EN60745-2-1:2010.

Τα προϊόντα αυτά συμμορφώνονται επίσης με την οδηγία Οδηγίες 2004/108/ΕΚ (έως 19/04/2016), 2014/30/ΕΕ (από 20/04/2016) και 2011/65/ΕΕ. Για περισσότερες πληροφορίες, παρακαλούμε επικοινωνήστε με την DEWALTστην παρακάτω διεύθυνση ή ανατρέξτε στο πίσω μέρος του εγχειριδίου.

Ο κάτωθι υπογράφων είναι υπεύθυνος για τη σύνταξη του τεχνικού φακέλου και πραγματοποιεί την παρούσα δήλωση εκ μέρους της εταιρείας DEWALT

M. Rengel

Markus Rompel Διευθυντής Μηχανολογικού τμήματος DEWALT Richard-Klinger-Straße 11, D-65510, Idstein, Γερμανία 23.02.2016

ΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο τραυματισμού, διαβάστε το εγχειρίδιο χρήσης.

Γενικές προειδοποιήσεις ασφαλείας ηλεκτρικού εργαλείου

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διαβάστε όλες πις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες. Εάν δεν τηρηθούν οι προειδοποιήσεις και οδηγίες, αυτό μπορεί να έχει ως αποτέλεσμα ηλεκτροπληξία, φωτιά ή/και σοβαρό τραυματισμό.

ΦΥΛΑΞΤΕ ΟΛΕΣ ΤΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΚΑΙ ΟΔΗΓΙΕΣ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ

Ο όρος “ηλεκτρικό εργαλείο” σε όλες τις προειδοποιήσεις, αναφέρεται σε εργαλείο ηλεκτροδοτούμενο (με καλώδιο) από την κύρια παροχή ηλεκτροδότησης, ή σε εργαλείο με ασύρματη δυνατότητα λειτουργίας (με μπαταρία).

1) ΑΣΦΑΛΕΙΑ ΧΩΡΟΥ ΕΡΓΑΣΙΑΣ

a) Διατηρείτε το χώρο εργασίας καθαρό και καλά φωτισμένο. Οι μη τακτοποιημένοι ή σκοτεινοί χώροι, αποτελούν αιτίες ατυχημάτων.
β) Μη λειτουργείτε ηλεκτρικά εργαλεία σε χώρους με εκρηκτική ατμόσφαιρα, όπως παρουσία εύφλεκτων υγρών, αερίων, ή σκόνης. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες που μπορεί να προκαλέσουν ανάφλεξη της εν λόγω σκόνης ή ατμών.
y) Απομακρύνετε τα παιδιά και άλλα περαστικά άτομα κατά τη χρήση ενός ηλεκτρικού εργαλείου. Τυχόν παράγοντες που αποσπούν την προσοχή σας, μπορεί να προκαλέσουν απώλεια ελέγχου.

2) ΗΛΕΚΤΡΙΚΗ ΑΣΦΑΛΕΙΑ

α) Τα βύσματα των ηλεκτρικών εργαλείων πρέπει να ταιριάζουν με τις πρίζες. Μην τροποποιείτε ποτέ το βύσμα ηλεκτροδότησης με οποιονδήποτε τρόπο. Μη χρησιμοποιείτε οποιαδήποτε βύσματα προσαρμογέα με γειωμένα (με γείωση εδάφους) ηλεκτρικά εργαλεία. Τα μη τροποποιημένα βύσματα και οι ταιριαστές πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.
β) Αποφύγετε την επαφή του σώματώς σας με γειωμένες επιφάνειες όπως σωλήνες, καλοριφέρ, εστίες κουζινών και ψυγεία. Ο κίνδυνος ηλεκτροπληξίας αυξάνεται όταν το σώμα σας είναι γειωμένο.
γ) Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή σε συνθήκες υγρής

ατμόσφαιρας. Η είσοδος νερού σε ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

δ) Μην κακομεταχειρίζεστε το καλώδιο. Μη χρησιμοποιείτε ποτέ το καλώδιο για τη μεταφορά, τράβηγμα, ή αποσύνδεση του ηλεκτρικού εργαλείου. Διατηρείτε το μακριά από θερμότητα, ελαιώδεις ουσίες, αιχμηρά αντικείμενα ή γωνίες, ή μετακινούμενα εξαρτήματα. Καλώδια που έχουν υποστεί ζημιά ή που είναι “μπερδεμένα”, αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
ε) Όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο σε εξωτερικό χώρο, χρησιμοποιείτε καλώδιο επέκτασης κατάλληλο για χρήση σε εξωτερικό χώρο. Η χρήση καλωδίου κατάλληλου για εξωτερική χρήση μειώνει τον κίνδυνο ηλεκτροπληξίας.
στ) Εάν είναι αναπόφευκτη η λειτουργία ηλεκτρικού εργαλείου σε χώρο με υψηλή υγρασία, χρησιμοποιήστε παροχή ηλεκτροδότησης με ασφάλεια διαρροής ηλεκτρικού ρεύματος (PRCD). Η χρήση της RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

3) ΠΡΟΣΩΠΙΚΗ ΑΣΦΑΛΕΙΑ

a) Παραμείνετε σε εγρήγορση, προσέχετε τι κάνετε και χρησιμοποιείτε την κοινή λογική κατά τη χρήση ενός ηλεκτρικού εργαλείου. Μη χρησιμοποιείτε οποιοδήποτε ηλεκτρικό εργαλείο εάν είστε κουρασμένος (-η), ή υπό την επήρεια ναρκωτικών, αλκοόλ, ή φαρμάκων. Μια τυχόν στιγμή απόσπασης της προσοχής σας καθώς χειρίζεστε ηλεκτρικά εργαλεία, μπορεί να επιφέρει σοβαρό προσωπικό τραυματισμό.
β) Χρησιμοποιήστε προσωπικό προστατευτικό εξοπλισμό. Φοράτε πάντα προστατευτικά γυαλιά. Η χρήση προστατευτικού εξοπλισμού όπως αναπνευστικής μάσκας, αντιολισθητικών υποδημάτων, κράνους, ή προστατευτικών ακουστικών για τις κατάλληλες συνθήκες, θα μειώσει τους προσωπικούς τραυματισμούς.
γ) Αποτρέψτε τυχόν ακούσια εκκίνηση του εργαλείου. Εξασφαλίστε ότι ο διακόπτης είναι κλειστός (θέση off) πριν συνδέσετε το εργαλείο στην πρίζα ή/και στο πακέτο μπαταρίας καθώς και πριν σηκώσετε ή μεταφέρετε το εργαλείο. Η μεταφορά ηλεκτρικών εργαλείων με το δάκτυλό σας

στο διακόπτη, ή η σύνδεση στην πρίζα εργαλείων με ανοικτό (θέση οη) διακόπτη, αποτελούν αιτίες ατυχημάτων.

δ) Αφαιρέστε οποιοδήποτε κλειδί ή ρυθμιστικό κλειδί πριν ενεργοποιήσετε το ηλεκτρικό εργαλείο. Ένα κλειδί ή ρυθμιστικό κλειδί που έχει αφεθεί προσαρτημένο σε κινητό τηήμα του ηλεκτρικού εργαλείου, μπορεί να προκαλέσει προσωπικό τραυματισμό.
ε) Μην προσπαθήσετε να φτάσετε απομακρυσμένα σημεία. Διατηρείτε συνεχώς σταθερό πάτημα και ισορροπία. Αυτό σας δίνει τη δυνατότητα καλύτερου ελέγχου του ηλεκτρικού εργαλείου σε απροσδόκητες καταστάσεις.
στ) Φοράτε τον κατάλληλο ρουχισμό. Μη φοράτε χαλαρά ρούχα ή κοσμήματα. Διατηρείτε τα μαλλιά σας, τα ρούχα και τα γάντια μακριά από κινούμενα εξαρτήματα. Τα χαλαρά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα.
ζ) Εάν διατίθενται συσκευές για τη σύνδεση εκβολής σκόνης και εγκαταστάσεων συλλογής, βεβαιωθείτε ότι έχουν συνδεθεί σωστά και χρησιμοποιούνται κατάλληλα. Η χρήση συσκευής συλλογής σκόνης μπορεί να μειώσει τους σχετιζόμενος με σκόνη κινδύνους.

4) ΧΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΕΡΓΑΛΕΙΟΥ

α) Μην χρησιμοποιείτε με υπερβολική δύναμη το ηλεκτρικό εργαλείο. Χρησιμοποιήστε το κατάλληλο εργαλείο για την εφαρμογή σας. Το σωστά επιλεγμένο ηλεκτρικό εργαλείο θα εκτελέσει καλύτερα και ασφαλέστερα το έργο του όταν χρησιμοποιηθεί με το ρυθμό για τον οποίο προορίζεται.
β) Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο εάν ο διακόπτης (on-off) δεν λειτουργεί. Οποιοδήποτε εργαλείο δεν μπορεί να ελεγχθεί μέσω του διακόπτη του, είναι επικίνδυνο και πρέπει να επισκευαστεί.
γ) Αποσυνδέστε το βύσμα από την πρίζα ή και το πακέτο μπαταρίας από το ηλεκτρικό εργαλείο πριν κάνετε οποιεσδήποτε ρυθμίσεις, αλλαγές παρελκομένων, ή πριν αποθηκεύσετε οποιοδήποτε ηλεκτρικό εργαλείο. Αυτού του είδους τα μέτρα ασφαλείας μειώνουν τον κίνδυνο απροσδόκητης λειτουργίας του ηλεκτρικού εργαλείου.

δ) Αποθηκεύστε όποιο ηλεκτρικό εργαλείο δεν χρησιμοποιείτε μακριά από μέρη όπου μπορούν να το φτάσουν παιδιά και μην επιτρέπετε τη χρήση του ηλεκτρικού εργαλείου σε άτομα που δεν είναι εξοικειωμένα με αυτό ή με τις οδηγίες χρήσης του. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από μη εκπαιδευμένους χειριστές.
ε) Συντήρηση ηλεκτρικών εργαλείων. Ελέγξτε για τυχόν εσφαλμένη ευθυγράμμιση ή στρέβλωση κινούμενων εξαρτημάτων, για τυχόν θραύση εξαρτημάτων και για οποιεσδήποτε άλλες καταστάσεις που μπορεί να επηρεάσουν τη λειτουργία του ηλεκτρικού εργαλείου. Εάν το ηλεκτρικό εργαλείο έχει υποστεί ζημιά, φροντίστε για την επισκευή του πριν το χρησιμοποιήσετε. Πολλά ατυχήματα έχουν προκληθεί από ηλεκτρικά εργαλεία που δεν έχουν συντηρηθεί κατάλληλα.
στ) Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Τα κατάλληλα συντηρημένα εργαλεία κοπής με αιχμηρά άκρα κοπής έχουν μικρότερες πιθανότητες λυγίσματος κατά τη λειτουργία και ελέγχονται ευκολότερα.
ζ) Χρησιμοποιήστε το ηλεκτρικό εργαλείο, τα παρελκόμενα και τις μύτες του κλπ σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και την εργασία που πρόκειται να πραγματοποιηθεί. Η χρήση ενός ηλεκτρικού εργαλείου για εργασίες διαφορετικές απ' αυτές για τις οποίες προορίζεται, μπορεί να δημιουργήσει επτικίνδυνη κατάσταση.

5) ΣΥΝΤΗΡΗΣΗ (ΣΕΡΒΙΣ)

a) Φροντίστε όπως η συντήρηση του ηλεκτρικού εργαλείου πραγματοποιείται από πιστοποιημένο για επισκευές άτομο, με τη χρήση των ταυτόσημων μόνο ανταλλακτικών. Αυτό θα εξασφαλίσει τη διατήρηση της ασφαλείας του ηλεκτρικού εργαλείου.

Πρόσθετες οδηγίες ασφαλείας για δράπανα διαμαντιού

- Форάτε προστατευτικά ακουστικά. Η έκθεση στο θόρυβο μπορεί να προκαλέσει απώλεια ακοής.

ΕΛΛΗΝΙΚΑ

• Κρατάτε τα ηλεκτρικά εργαλεία από μονωμένες επιφάνειες λαβής όταν εκτελείτε μια εργασία όπου το αξεσουάρ κοπής μπορεί να έρθει σε επαφή με αθέατα καλώδια ή με το ίδιο του το καλώδιο. Αν αξεσουάρ κοπής έρθει σε επαφή με καλώδιο υπό ηλεκτρική τάση, μπορεί να τεθούν υπό τάση και τα εκτεθειμένα μεταλλικά μέρη του εργαλείου και να προκληθεί ηλεκτροπληξία στο χειριστή.
• Χρησιμοποιείται βοηθητικές λαβές που παρέχονται με το εργαλείο. Η απώλεια ελέγχου μπορεί να προκαλέσει τραυματισμό.
  • Φοράτε γυαλιά ασφαλείας ή άλλη προστασία των ματιών. Οι εργασίες διάτρησης προκαλούν εκτίναξη θραυσμάτων. Τα εκτινασσόμενα σωματίδια μπορούν να προκαλέσουν μόνιμη βλάβη στα μάτια.
• Οι μύτες, τα εργαλεία και οι περιοχές διάτρησης θερμαίνονται πολύ κατά την εργασία. Φοράτε γάντια όταν τα αγγίζετε.
• Χρησιμοποιήστε το δράπανο διαμαντιού κάτω από συνεχές επιτήρηση.
• Βεβαιωθείτε ότι δεν κόβετε μέσα από τους ηλεκτρικούς αγωγούς, αγωγούς υγραερίου η σωλήνες νερού. Χρησιμοποιήστε συστήματα ανιχνεύσεις πριν τη διάτρηση.
• Βεβαιωθείτε ότι το εξάρτημα κοπής έχει τοποθετηθεί σωστά.
• Ελέγξτε όλες τις βίδες και σφίξτε καλά πριν χρησιμοποιήστε το μηχάνημα.
• Κατά τη διάτρηση προς τα κάτω, βεβαιωθείτε ότι το τρυπάνι κατεβαίνει ασφαλές χωρίς να τραυματίσει κάποιον που κάθετε κάτω.
• Διάτρηση επιτρέπεται μόνο προς τα κάτω, οριζόντια και προς τα πάνω. Αν πραγματοποιείτε διάτρηση προς τα πάνω, η χρήση ψύξης με νερό ΔΕΝ ΕΠΙΤΡΕΠΕΤΑΙ.
• Όταν το κρατάτε στα χέρια, χρησιμοποιήστε πάντα την πλευρική λαβή και κρατήστε το μηχάνημα σταθερά με τα δυο χέρια.
• Φροντίζετε να κάθεστε σε σταθερή επιφάνεια και κρατήστε πάντα την ισορροπία του σώματος για καλύτερο έλεγχο της ροπής αντίδρασης.
• Επιθεωρήστε το μηχάνημα πριν από κάθε χρήση. Μην χρησιμοποιήστε το μηχάνημα αν υπάρχουν σφάλματα στη πρίζα ρεύματος, στο καλώδιο ρεύματος, στον διακόπτη η

σε οποιοδήποτε μέρος της επιφάνειας. Ζητήστε την επισκευή του μηχανήματος από εξουσιοδοτημένο συνεργείο σέρβις.

• Μη χρησιμοποιείτε το μηχάνημα σε νοτισμένο ή υγρό χώρο.
• Σβήστε αμέσως το μηχάνημα αν υπάρχει διαρροή νερού.
• Όταν σταματάτε την διάτρηση, μην ανάβετε το μηχάνημα μέχρι το σωληνωτό τρυπάνι να περιστρέφεται ελεύθερα.
• Ασφάλιστε πάντα τον διακόπτη για να αποτρέψτε την κατά λάθος αυτόματη εκκίνηση. Προσέξτε αυτή την διαδικασία ειδικά μετά τη διακοπή ρεύματος η όταν το βύσμα αποσυνδέεται από την παροχή ρεύματος.
• Η εγκατάσταση του εργαλείου σε μία βάση συνιστάται για την αύξηση ευκολίας για τον χρήστη και την μείωση κινδύνου τραυματισμού.
• Σε περίπτωση που το ποτηροτρύπανο σφηνώσει, αποσυνδέστε το μηχάνημα από την τροφοδοσία ρεύματος και εξαλείψτε την αιτία του σφηνώματος πριν ενεργοποιήσετε πάλι το μηχάνημα.

ΣΤΕΓΝΗ ΔΙΑΤΡΗΣΗ

• Η στεγνή διάτρηση είναι κατάλληλη για επιφάνειες από λίθο (τούβλα, κορμούς λιγνιτότεφρας)
• Να χρησιμοποιείτε πάντα ένα κατάλληλο εξαγωγέα σκόνης.
• Να χρησιμοποιείτε πάντα τρυπάνια για στεγνή διάτρηση.
• Μην χρησιμοποιείτε το μηχάνημα στο χέρι με τρυπάνια μεγαλύτερα από 100 mm.
• Εγκαταστήστε πάντα το δράπανο στη βάση όταν ανοίγετε οπές μεγαλύτερες από 100 mm.
• Να φοράτε μάσκα σκόνης όταν εκτελέσετε στεγνές διατρήσεις.

ΥΓΡΗ ΔΙΑΤΡΗΣΗ

• Η υγρή διάτρηση είναι κατάλληλη για πέτρα και σκυρόδεμα.
• Χρησιμοποιείτε πάντα μια συσκευή ψύξης νερού και ένα σύστημα συλλογής νερού.
• Να χρησιμοποιείτε πάντα τρυπάνια για υγρή διάτρηση.
• Η μέγιστη πίεση νερού είναι 3 bar. Χρησιμοποιείστε μια βαλβίδα απελευθέρωσης πίεσης σε περίπτωση υψηλότερης πίεσης νερού.
• Χρησιμοποιήστε μόνο νερό βρύσης για ψύξη.

- Μην επιτρέψτε το νερό να μπει στο μοτέρ η τα άλλα ηλεκτρικά διαμερίσματα. Βεβαιωθείτε ότι το PRCD δεν είναι σε επαφή με νερό.

Ασφαλής λειτουργία για στατικές βάσεις

• Ένα μηχάνημα που έχει συναρμολογηθεί λάθος μπορεί να προκαλέσει επικίνδυνη κατάσταση. Σταθεροποιήστε προσεκτικά το μηχάνημα στη βάση δραπάνου και ελέγξτε ότι είναι καλά σφιγμένη η υποδοχή βάσης δραπάνου.
  • Η σταθεροποίηση της βάσης δραπάνου με συσκευή κενού μπορεί να προκαλέσει επικίνδυνες καταστάσεις.
• Ελέγξτε την επιφάνεια όπου θα πρέπει να στερεωθεί η βάση δραπάνου. Σε επιφάνειες που για παράδειγμα είναι ανώμαλες (τραχιές) μπορεί να μειωθεί σημαντικά η αποτελεσματικότητα του συστήματος αναρρόφησης. Μια επικαλυμμένη ή συγκολλητή επιφάνεια μπορεί να αποκολληθεί κατά την εργασία.
  • Το ελάχιστο επίπεδο κενού δεν θα πρέπει να είναι κάτω από 600 mbar. Ελέγχετε περιοδικά αυτή την τιμή στο όργανο μέτρησης πίεσης.
• Μη χρησιμοποιείτε ποτηροτρύπανα με διάμετρο μεγαλύτερη από 202 mm στην εφαρμογή αυτή.

Πρόσθετες οδηγίες για χρήση στη στατική θέση

ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

• Επικίνδυνη κατάσταση λόγω σπασμένων εξαρτημάτων. Πάντα να ελέγχετε τα ποτηροτρύπανα πριν τη χρήση τους. Ποτέ μην χρησιμοποιήσετε ποτηροτρύπανα που έχουν παραμορφωθεί ή υποστεί ζημιά.
  • Η χρήση μη συνιστώμενων κοπτικών μπορεί να προκαλέσει τραυματισμούς λόγω απώλειας του ελέγχου. Χρησιμοποιείτε μόνο ποτηροτρύπανα που είναι σχεδιασμένα για αυτό το εργαλείο και λαμβάνετε υπόψη σας τις μέγιστες και ελάχιστες τιμές διαμέτρου και μήκους αυτών των ποτηροτρύπανων.
• Η λανθασμένη σύσφιξη και τοποθέτηση του ποτηροτρύπανου μπορεί να οδηγήσει σε επικίνδυνη κατάσταση από θραύσματα και εκτινασσόμενα μέρη του ποτηροτρύπανου. Βεβαιωθείτε ότι το ποτηροτρύπανο έχει συναρμολογηθεί και ρυθμιστεί σωστά.

Συσφίξτε το ποτηροτρύπανο με επαρκή ροπή σύσφιξης.

• Πάντα φοράτε κατάλληλο εξοπλισμό ατομικής προστασίας (ΕΑΠ) όπως:
  • Προστασία ακοής για να μειώσετε τον κίνδυνο πρόκλησης βλάβης της ακοής
  • Γάντια, όταν χειρίζεστε ποτηροτρύπανα ή τραχιά υλικά, για να μειώσετε τραυματισμούς από αιχμηρές ακμές
  • Γυαλιά ασφαλείας, για την πρόληψη τραυματισμού από εκτινασσόμενα σωματίδια
• Αντιολισθητικά υποδήματα για την πρόληψη τραυματισμών λόγω ολισθηρών επιφανειών
• Επικίνδυνη κατάσταση λόγω παραγωγής σκόνης κατά τη διάτρηση χωρίς παροχή νερού. Χρησιμοποιήστε διάταξη απομάκρυνσης σκόνης, αν διατίθεται, ή τουλάχιστον μάσκα προστασίας από σκόνη.

ΔΟΠΟΙΗΣΗ: Συνιστούμε τη χρήση διάταξης προστασίας από ρεύμα διαρροής με διαβάθμιση έντασης ρεύματος διαρροής 30mA ή μικρότερη.

Λοιποί κίνδυνοι

Παρά την εφαρμογή των σχετικών κανονισμών ασφαλείας και την εφαρμογή των συσκευών ασφαλείας, ορισμένοι κίνδυνοι δεν μπορούν ν' αποφευχθούν. Αυτοί είναι:

• Βλάβες στην ακοή
• Κίνδυνος τραυματισμού λόγω αιωρούμενων σωματιδίων.
• Κίνδυνος εγκαυμάτων λόγω παρελκομένων, τα οποία θερμαίνονται κατά τη διάρκεια της χρήσης.
• Κίνδυνος τραυματισμού λόγω παρατεταμένης χρήσης.

Οι ακόλουθοι παράγοντες αυξάνουν τον κίνδυνο αναπνευστικών προβλημάτων:

• Δεν έχει συνδεθεί διάταξη απομάκρυνσης της σκόνης όταν εκτελείτε ξηρή λειτουργία
• Ανεπαρκής απομάκρυνση σκόνης που προκαλείται από ακαθάριστα φίλτρα εξαγωγής

Σημάνσεις στο εργαλείο

Πάνω στο εργαλείο βρίσκονται οι παρακάτω εικόνες:

Ειδοποίηση ασφαλούς χρήσης

Διαβάστε το εγχειρίδιο χρήσης πριν από τη χρήση.

ΕΛΛΗΝΙΚΑ

Форάτε προστατευτικά ακουστικά.

Να φοράτε προστατευτικά για τα μάτια.

Χωρίς παροχή νερού

Με παροχή νερού

Επιλογή ταχύτητας

Εφαρμογές σε επιφάνειες από λίθο

Εφαρμογές σε σκυρόδεμα

Οταν χρησιμοποιείτε το μηχάνημα σε εφαρμογές που ξεπερνάνε τη μέγιστη διάμετρος για χρήση σε χέρι, φροντίζετε το μηχάνημα να εγκατασταθεί σε μια βάση. Μην χρησιμοποιείτε ποτέ το μηχάνημα στο χέρι σε τέτοιες εφαρμογές, επειδή θα οδηγήσει σε απώλεια ελέγχου και σοβαρό τραυματισμό.

ΘΕΣΗ ΚΩΔΙΚΟΥ ΗΜΕΡΟΜΗΝΙΑΣ [ΕΙΚ. [FIG] 1]

Ο κωδικός ημερομηνίας (x) ο οποίος περιλαμβάνει επίσης το έτος κατασκευής, είναι τυπωμένος επάνω στο περίβλημα.

Παράδειγμα:

2016 XX XX

'Ετος κατασκευής

Περιεχόμενα συσκευασίας

Η συσκευασία περιέχει:

1 Μηχάνημα διάτρησης με διαμαντοτρύπανο

1 Πλευρική λαβή

1 Γερμανικό κλειδί, 32 mm

1 Γερμανικό κλειδί, 41 mm

1 Προσαρμαγέας για διάταξη εξαγωγής σκόνης

1 Προσαρμαγέας για παροχή νερού

1 Κιβώτιο μεταφοράς

1 εγχειρίδιο οδηγιών

- Ελέγξτε για τυχόν ζημιά σε εργαλεία, εξαρτήματα ή παρελκόμενα, που μπορεί

να έχει συμβεί κατά τη μεταφορά.

- Αφιερώστε επαρκή χρόνο, για να διαβάσετε και να κατανοήσετε αυτό το εγχειρίδιο, προτού θέσετε το εργαλείο σε λειτουργία.

Περιγραφή (εικ. 1, 2)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τ Ποτέ μην τροποποιήσετε το ηλεκτρικό εργαλείο ή οποιοδήποτε μέρος του. Θα μπορούσε να προκύψει ζημιά ή τραυματισμός.

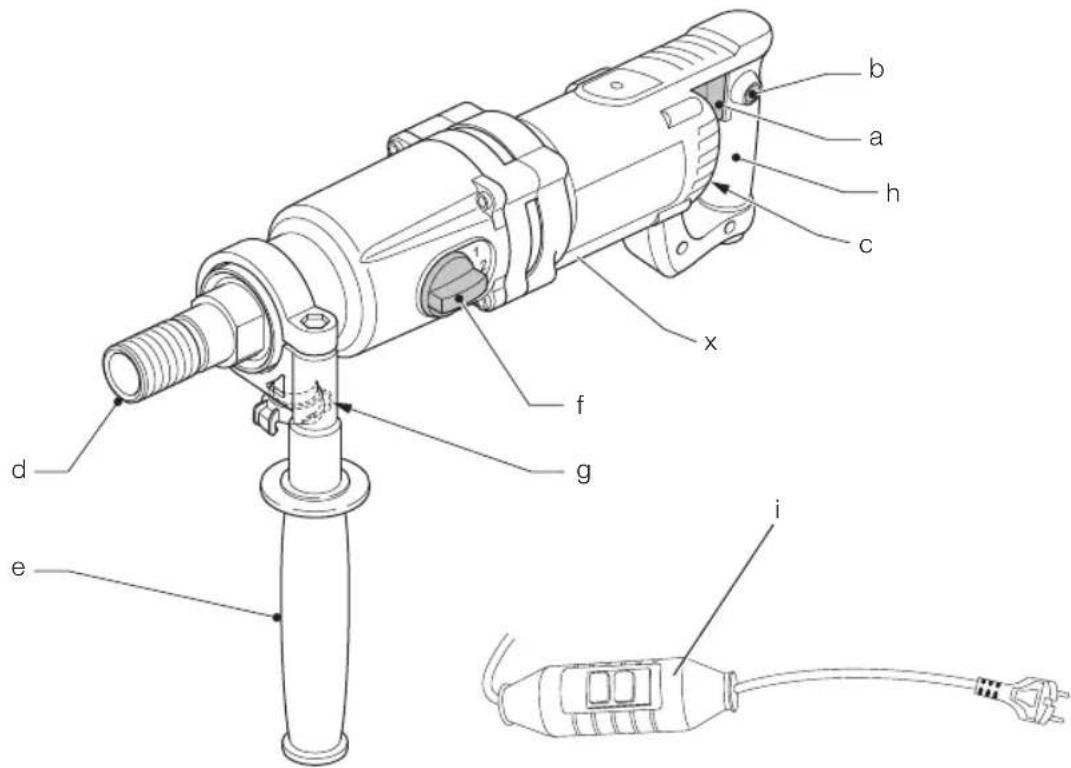

(EIK. 1)

a. Διακόπτης ρύθμισης ταχύτητας
b. Κουμπί ασφάλισης σε λειτουργία
c. Ενδεικτική λυχνία LED προειδοποίησης υπερφόρτωσης
d. Άξονας
e. Πλευρική λαβή
f. Επιλογέας τριών ταχυτήτων
g. Συνδυασμένος σύνδεσμος παροχής νερού και απομάκρυνσης σκόνης
h. Κύρια λαβή
i. διάταξη ρεύματος διαρροής (PRCD)

ΠΡΟΑΙΡΕΤΙΚΑ ΑΞΕΣΟΥΑΡ (ΕΙΚ. 2)

j. D27902 Διάταξη εξαγωγής σκόνης
k. D215831 Βάση δραπάνου
I. D215824 Αντλία νερού
m. D215832 Δακτύλιος συλλογής νερού (για χρήση με D215831)
n. D215833 Εφεδρική στεγανοποίηση για δακτύλιο συλλογής νερού (3 τεμ.) (για χρήση με το D215832)

ПРОВЛЕПОМЕНН ХРНЗН

Το δράπανό D21583 για ποτηροτρύπανο διαμαντιού έχει σχεδιαστεί για ξηρή διάτρηση σε υλικά τοιχοποιίας όπως τούβλα, τσιμεντόλιθους σκωρίας κλπ. με ξηρής λειτουργίας ποτηροτρύπανο διαμαντιού σε συνδυασμό με διάταξη κενού.

Το μηχάνημά σας Δράπανο για ποτηροτρύπανο διαμαντιού μπορεί επίσης να χρησιμοποιηθεί για υγρή διάτρηση σε τεχνητά τούβλα, σκυρόδεμα και ενισχυμένο σκυρόδεμα με ποτηροτρύπανα διαμαντιού για υγρή λειτουργία και παροχή νερού.

Το μηχάνημα μπορεί να χρησιμοποιηθεί με το χέρι σε εφαρμογές έως 100 mm για τοιχοποιία

ή 72 mm για σκυρόδεμα. Όταν διανοίγετε οπές διαμέτρου μεγαλύτερης από 100 mm σε τοιχοποία ή 72 mm σε σκυρόδεμα, το μηχάνημα θα πρέπει να χρησιμοποιείται πάνω σε βάση δραπάνου.

NA MH χρησιμοποιείται υπό υγρές συνθήκες ή με την παρουσία εύφλεκτων υγρών ή αερίων.

Αυτά τα δράπανα διαμαντιού είναι επαγγελματικά ηλεκτρικά εργαλεία.

MHN αφήνετε παιδιά να έρχονται σε επαφή με το εργαλείο. Απαιτείται επίβλεψη όταν το εργαλείο το χρησιμοποιούν άπειροι χρήστες.

- Το προϊόν αυτό δεν προορίζεται για χρήση από άτομα (περιλαμβανομένων παιδιών) που έχουν μειωμένες σωματικές, αισθητηριακές ή πνευματικές ικανότητες, ή έλλειψη εμπειρίας και/ή γνώσης και δεξιοτήτων, εκτός αν τα άτομα αυτά επιβλέπονται από άτομο υπεύθυνο για την ασφάλειά τους. Τα παιδιά δεν πρέπει να μένουν ποτέ μόνα τους με αυτό το προϊόν.

Συμπλέκτης περιορισμού ροπής στρέψεως

Ολα τα περιστροφικά δράπανα είναι εφοδιασμένα με συμπλέκτη που περιορίζει τη μέγιστη αντίδραση της ροπής στρέψης που μεταδίδεται στο χρήστη στην περίπτωση εμπλοκής κάποιου τρυπανιού. Η λειτουργία αυτή προφυλάσσει επίσης το μηχανισμό λειτουργίας και το ηλεκτρικό μοτέρ για την περίπτωση απώλειας στηρίξεως. Η ρύθμιση του συμπλέκτη έχει γίνει στο εργοστάσιο και δεν είναι δυνατό να τροποποιηθεί.

Ηλεκτρονική προστασία υπερφόρτωσης

Η ηλεκτρονική προστασία υπερφόρτισης προσφέρει πρόσθετη ασφάλεια: αν η τάση φτάσει σε ένα όριο, η ενδεικτική λυχνία υπερφόρτισης (c) ανάβει για να δείξει ότι το μηχάνημα αλλάζει στην κατάσταση υπερφόρτισης αν η λειτουργία συνεχίζετε στον ίδιο επίπεδο πίεσης. Η μείωση πίεσης χρήσης στο μηχάνημα αλλάζει τον ηλεκτρονικό διακόπτη πίσω στη κανονική κατάσταση.

Αν εφαρμόζεται συνεχές πίεση, το μηχάνημα σβήνει. Κατά αυτό το τρόπο αποτρέπονται οι κυμάνσεις του μοτέρ. Το μηχάνημα μπορεί να χρησιμοποιηθεί ξανά όταν το φορτίο απελευθερώνεται.

Θερμική προστασία

Οταν το μηχάνημα δουλεύει σε υπερφόρτωση σε μεγάλα διαστήματα, η θερμική προστασία σβήνει το μηχάνημα για να προστατέψει το μοτέρ. Το μηχάνημα μπορεί να χρησιμοποιηθεί ξανά όταν η θερμική προστασία έχει κρυώσει. Ο χρόνος ψύξης εξαρτάται από την υπερθέρμανση του μοτέρ και την θερμοκρασία περιβάλλοντος.

Με παροχή νερού D21582

Ο ενσωματωμένος στροφέας νερού λειτουργεί άμεσα από τον άξονα του μοτέρ για να παρέχει συνεχές ψύξη τρυπανιών σε εφαρμογές υγρής διάτρησης.

Ηλεκτρική ασφάλεια

Ο ηλεκτρικός κινητήρας έχει σχεδιαστεί μόνο για μία συγκεκριμένη ηλεκτρική τάση. Να βεβαιώνεστε πάντα ότι η τάση ηλεκτροδότησης αντιστοιχεί στην τάση της πινακίδας τεχνικών χαρακτηριστικών.

Το εργαλειο DEWALT εχει διπλη μονωση συμφωνα με το προτυπο EN60745 και συνεπώς δεν απαιτείται καλώδιο γείωσης.

Σε περίπτωση αντικατάστασης καλωδίου ή φις, το εργαλείο πρέπει να επισκευαστεί από εξουσιοδοτημένο αντιπρόσωπο σέρβις ή από εξειδικευμένο ηλεκτρολόγο.

Χρήση καλωδίου επέκτασης

Αν απαιτείται καλώδιο επέκτασης, χρησιμοποιήστε εγκεκριμένο καλώδιο επέκτασης 3 αγωγών κατάλληλο για την ισχύ αυτού του εργαλείου (βλ. τεχνικά δεδομένα). Το ελάχιστο μέγεθος του αγωγού είναι 1,5 mm², ενώ το μέγιστο μήκος είναι 30 m.

Όταν χρησιμοποιείτε καλώδιο σε ρολό, να ξετυλίγετε πάντοτε το καλώδιο εντελώς.

Διακόπτης DI (προστατευτικό PRCD εντός γραμμής) (εικ. 1)

Το μηχάνημα είναι εξοπλισμένο με διάταξη ρεύματος διαρροής (PRCD) (i), η οποία προστατεύει το χρήστη από ηλεκτροπληξία διακόπτοντας το κύκλωμα αν ανιχνευτεί ρεύμα διαρροής 10 mA ή μεγαλύτερο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μη θέτετε το μηχάνημα σε λειτουργία αν δεν έχετε συνδέσει το RCD. Μη χρησιμοποιείτε το μηχάνημα αν το RCD δεν λειτουργεί

σωστά. Για να λειτουργήσει το RCD, το μηχάνημα πρέπει να είναι συνδεδεμένο σε γειωμένη πρίζα τοίχου.

ΓΙΑ ΝΑ ΕΝΕΡΓΟΠΟΙΗΣΕΤΕ ΤΗ ΔΙΑΤΑΞΗ ΡΩD

I = ON (ανάβει η κόκκινη λυχνία LED).

Ενεργοποίηστε το μηχάνημα (ανατρέξτε και στο τμήμα Ενεργοποίηση και απενεργοποίηση).

Για να το απενεργοποιήσετε, προχωρήστε με την αντίστροφη σειρά.

ΓΙΑ ΝΑ ΕΛΕΓΞΕΤΕ ΤΗ ΔΙΑΤΑΞΗ ΡΩΝ

Ο = Κουμπί ελέγχου: ο διακόπτης θα πρέπει να διακόψει το κύκλωμα (το μηχάνημα απενεργοποιείται).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Αντη κατάσταση δοκιμής, ο διακόπτης δεν ανοίγει το κύκλο, συνιστούμε να επιθεωρήστε τη μονάδα σε ένα εξουσιοδοτημένο σταθμό συντήρησης DEWALT.

- Δεν επιτρέπεται να κάνετε τροποποιήσεις στο μηχάνημα, ειδικά δεν επιτρέπεται να ανοίξτε το PRCD η να επισκευάσετε η αντικαταστήστε το καλώδιο.

- Μην χρησιμοποιήστε ποτέ το PRCD ως κύριο διακόπτη. Σβήστε πάντα το PRCD σε κατάσταση χωρίς φορτίο.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΡΥΘΜΙΣΕΙΣ

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Για τη μείωση

του κινδύνου τραυματισμού, απενεργοποιήστε τη μονάδα και αποσυνδέστε το μηχάνημα από την πρίζα πριν την εγκατάσταση και αφαίρεση παρελκομένων, πριν τη ρύθμιση, την αλλαγή των ρυθμίσεων ή την πραγματοποίηση επισκευών. Βεβαιωθείτε ότι ο διακόπτης της σκανδάλης είναι στη θέση απενεργοποίησης (OFF). Τυχόν απροσδόκητη εκκίνηση μπορεί να προκαλέσει τραυματισμό.

Τοποθέτηση της πλευρικής λαβής (εικ. 3)

Η πλευρική λαβή (ε) μπορεί να τοποθετηθεί ώστε να ταιριάζει σε δεξιόχειρες και αριστερόχειρες χρήστες.

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Πάντα

χρησιμοποιείτε το εργαλείο με την πλευρική λαβή σωστά συναρμολογημένη.

1. Περιστρέψτε την πλευρική λαβή για να την ξεσφίξετε.
2. Για δεξιόχειρες χρήστες, περάστε το σφιγκτήρα της πλευρικής λαβής πάνω από το κολάρο, με τη λαβή αριστερά.
   Για αριστερόχειρες χρήστες, περάστε το σφιγκτήρα της πλευρικής λαβής πάνω από το κολάρο, με τη λαβή δεξιά.
3. Περιστρέψτε την πλευρική λαβή στην επιθυμητή θέση και σφίξτε τη λαβή.

ΤΟΠΟΘΕΤΗΣΗ ΚΑΙ ΑΦΑΙΡΕΣΗ ΕΝΟΣ ΑΞΕΣΟΥΑΡ (ΕΙΚ. 4)

Το εργαλείο αυτό χρησιμοποιεί ποτηροτρύπανα και προσαρμογείς με σπείρωμα που βιδώνονται απ' ευθείας πάνω στον άξονα (d).

Συνιστούμε να χρησιμοποιείτε μόνο επαγγελματικά αξεσουάρ.

1. Επιλέξτε το κατάλληλο ποτηροτρύπανο για υγρή ή ξηρή διάτρηση.
2. Τηρήστε τις υποδείξεις του ποτηροτρύπανου ή του κατασκευαστή για την τοποθέτηση του αξεσουάρ. Μπορεί να χρειαστείτε προσαρμογέα για να τοποθετήσετε το εξάρτημα στον άξονα.
3. Συγκρατήστε τον άξονα με το γερμανικό κλειδί (ο) και συσφίξτε το ποτηροτρύπανο (ρ) περιστρέφοντάς το δεξιόστροφα με το γερμανικό κλειδί (q).

ΠΡΑΕΙΔΟΠΟΙΗΣΗ: ΤΒεβαιωθείτε

ότι ολόκληρο το συγκρότημα είναι σφιγμένο πριν αρχίσετε την εργασία.

Επιλογέας τριών ταχυτήτων (εικ. 1)

Το εργαλείο είναι έξοπλισμένο με επιλογέα τριών ταχυτήτων (f) για μεταβολή του λόγου ταχύτητας/ ροπής.

1. Απελευθερώστε το διακόττη και επιλέξτε την απαιτούμενη θέση αφού το μοτέρ έχει ακινητοποιηθεί πλήρως.
2. Πάντα ευθυγραμμίζετε τον επιλογέα με τα σημάδια στο περίβλημα των γραναζιών.
3. Ανατρέξτε στα τεχνικά δεδομένα για να επιλέξετε την κατάλληλη ταχύτητα σύμφωνα

με τη διάμετρο του ποτηροτρύπανου και το προς διάτρηση υλικό.

1. Μην αλλάζετε ταχύτητες σε πλήρεις στροφές ή κατά τη διάρκεια της χρήσης.

Σύνδεση σε παροχή νερού (εικ. 5)

Τα εργαλεία αυτά έχουν στάνταρ σύνδεσμο μπαγιονέτ 1/2" για σύνδεσμο παροχής νερού (g).

1. Βιδώστε τον προσαρμογέα (r) πάνω στο σύνδεσμο (g) και σφίξτε τον καλά.
2. Κλείστε το διακόπτη παροχής νερού (s).
3. Συνδέστε στον προσαρμογέα κατάλληλο σύστημα παροχής νερού.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Βεβαιωθείτε ότι η πίεση της παροχής νερού είναι κάτω από τη μέγ. πίεση που αναφέρεται στα τεχνικά χαρακτηριστικά.

Ρύθμιση της παροχής νερού (εικ. 5)

Ο διακόπτης παροχής νερού (s) του εύκαμπτου σωλήνα νερού μπορεί να ρυθμιστεί ώστε να προσαρμοστεί η παροχή του νερού ψύξης προς το εξάρτημα διάτρησης.

1. Για να μειώσετε την παροχή, περιστρέψτε το διακόπτη δεξιόστροφα.
2. Για να αυξήσετε την παροχή, περιστρέψτε το διακόπτη αριστερόστροφα.

Σύνδεση σε σύστημα εξαγωγής σκόνης (εικ. 6)

Τα εργαλεία αυτά έχουν στάνταρ σύνδεσμο μπαγιονέτ 1/2" για σύνδεσμο συστήματος εξαγωγής σκόνης (g).

1. Βιδώστε τον προσαρμογέα (t) πάνω στο σύνδεσμο (g) και σφίξτε τον καλά.
2. Συνδέστε στον προσαρμογέα κατάλληλο σύστημα εξαγωγής σκόνης.

Πριν τη λειτουργία

1. Τοποθετήστε το κατάλληλο αξεσουάρ.
2. Σημειώστε το σημείο όπου πρόκειται να διατρηθεί η οπή.

ΛΕΙΤΟΥΡΓΙΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο τραυματισμού, απενεργοποιείτε

το σύστημα και αποσυνδέετε το μηχάνημα από την τροφοδοσία πριν από την τοποθέτηση ή αφαίρεση παρελκόμενων, πριν τη ρύθμιση ή την αλλαγή εξαρτημάτων και κατά την πραγματοποίηση επισκευών. Βεβαιωθείτε ότι ο διακόπτης ενεργοποίησης βρίσκεται στη θέση OFF (Απενεργοποίηση). Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

Οδηγίες χρήσης

ΠΡΩΕΙΔΟΠΟΙΗΣΗ:

Να τηρείτε πάντοτε τις οδηγίες ασφαλείας και τις ισχύουσες ρυθμίσεις.

• Φροντίστε να ενημερωθείτε σχετικά με τη θέση σωλήνων και καλωδίων.
- Μην ασκείτε μεγάλη πίεση στο εργαλείο. Η υπερβολική πίεση δεν επιταχύνει τη διάτρηση αλλά μειώνει την απόδοση του εργαλείου και ενδέχεται να ελαπώσει και τη διάρκεια ζωής του.

Για να μειώσετε την επίδραση των κραδασμών βεβαιωθείτε ότι η θερμοκρασία του περιβάλλοντος δεν είναι πολύ ψυχρή, το μηχάνημα και τα παρελκόμενά του συντηρούνται καλά και το μέγεθος του τεμαχίου εργασίας είναι κατάλληλο για το μηχάνημα αυτό.

Κατάλληλη θέση χεριών (εικ. 1, 7)

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Για να

ελαττώσετε τον κίνδυνο προσωπικού τραυματισμού, να χρησιμοποιείτε ΠΑΝΤΟΤΕ την κατάλληλη θέση των χεριών, όπως φαίνεται.

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Για να

ελαττώσετε τον κίνδυνο προσωπικού τραυματισμού, ΠΑΝΤΟΤΕ να κρατάτε καλά το εργαλείο για να είστε προετοιμασμένοι σε περίπτωση ξαφνικής αντίδρασης.

Κατάλληλη θέση των χεριών σημαίνει το ένα χέρι στην πλευρική λαβή (e) και το άλλο χέρι στην κύρια λαβή (h).

Εκίνημα/Σταμάτημα (εικ. 1)

Για να ανοίγωστε το εργαλείο πιέστε το διακόπτη μεταβλητής ταχύτητας (α) οπίζει η ταχύτητα.

ΕΛΛΗΝΙΚΑ

Για διαρκή λειτουργία, πιέσατε και κρατήστε πατημένο το διακόπτη on/off (a), πιέστε το κουμπί απασφάλισης (b) και απελευθερώστε το διακόπτη.

Για να σταματήσετε το εργαλείο απελευθερώστε το διακόπτη.

Για να σταματήσετε το εργαλείο όταν χρησιμοποιείτε το διακόπτη συνεχούς λειτουργίας πιέστε για λίγο το διακόπτη και απελευθερώστε τον. Πρέπει να διακόπτετε πάντοτε τη λειτουργία του εργαλείου όταν ολοκληρώσετε την εργασία σας και πριν το βγάλετε από την πρίζα.

Γενικές οδηγίες για διατρήσεις με τρυπάνια διαμαντιού

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ακολουθήστε τις οδηγίες του κατασκευαστή τρυπανιών για να χρησιμοποιήστε το εξάρτημα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν

χρησιμοποιήσετε το μηχάνημα σε εφαρμογές στο χέρι, συνιστούμε να συναρμολογήστε ένα κεντρικό τρυπάνι στο τρυπάνι για να βρείτε τη περιφέρεια της οπής με μεγαλύτερη ακρίβεια. Όταν χρησιμοποιείτε το μηχάνημα σε σταθερές εφαρμογές π.χ. σε μια βάση, η χρήση του κεντρικού τρυπανιού δεν είναι αναγκαία.

1. Προσαρμόστε το κεντρικό τρυπάνι στο σωληνωτό τρυπάνι. Το κεντρικό τρυπάνι τοποθετείται σε έναν προσαρμογέα ενδιάμεσα στον άξονα του μηχανήματος και το τρυπάνι.

2. Τοποθετήστε το κεντρικό τρυπάνι πάνω στο σημάδι και θέστε σε λειτουργία το μηχάνημα.

3. Εκτελέστε την διάτρηση σε χαμηλή ταχύτητα μέχρι το τρυπάνι να διεισδύσει την επιφάνεια περίπου 5–10 mm.

4. Αφαιρέστε και αποσυνδέστε το μηχάνημα.

5. Αφαιρέστε το κεντρικό τρυπάνι από τη βάση του.

6. Συνδέστε το μηχάνημα και εισάγετε το τρυπάνι στο τεμάχιο εργασίας.

7. Συνεχίστε την διάτρηση, αυξάνοντας σε ολική ταχύτητα και στο επιθυμητό βάθος.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην αναμιγνύετε η ανακατεύετε εύφλεκτα υγρά.

Στέγνη διάτρηση

1. Συνδέστε το μηχάνημα σε ένα κατάλληλο σύστημα εξαγωγής σκόνης.

2. Ενεργήστε όπως περιγράφεται παραπάνω.

Υγρή διάτρηση

1. Συνδέστε το μηχάνημα σε ένα κατάλληλο σύστημα παροχής νερού.

2. Ρυθμίστε τη ροή νερού όπως απαιτείται.

3. Ενεργήστε όπως περιγράφεται παραπάνω.

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: ΜΗ

χρησιμοποιείτε υγρή διάτρηση (με ψύξη με νερό) όταν πραγματοποιείτε διάτρηση προς τα πάνω.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αν δεν βγαίνει νερό από τις οπές αποχέτευσης, σταματήστε αμέσως και επισκευάστε το μηχάνημα σε έναν εξουσιοδοτημένο σημείο συντήρησης.

Βάση δραπάνου

D21582K

1. Η διάτρηση με τη βάση επιτρέπεται μόνο προς τα κάτω ή οριζόντια.

2. Η βάση πρέπει να είναι σταθεροποιημένη είτε με μπουλόνια είτε με διάταξη κενού.

ΣΗΜΕΙΩΣΗ: Όταν χρησιμοποιείτε μπουλόνια για τη βάση στατικής λειτουργίας, χρησιμοποιήστε είτε Αρ. καταλ.: D212825 για σκυρόδεμα είτε D215826 για τοιχοποιία.

ΣΥΝΤΗΡΗΣΗ

Το ηλεκτρικό εργαλείο της DEWALTέχει σχεδιαστεί για μακρόχρονη λειτουργία με ελάχιστη συντήρηση. Η συνεχής ικανοποιητική λειτουργία εξαρτάται από την κατάλληλη φροντίδα του εργαλείου και τον τακτικό καθαρισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για τη μείωση

του κινδύνου τραυματισμού, απενεργοποίηστε τη μονάδα και αποσυνδέστε το μηχάνημα από την πρίζα πριν την εγκατάσταση και αφαίρεση παρελκομένων, πριν τη ρύθμιση, την αλλαγή των ρυθμίσεων ή την πραγματοποίηση επισκευών. Βεβαιωθείτε ότι ο διακόπτης της σκανδάλης είναι στη θέση απενεργοποίησης (OFF). Τυχόν απροσδόκητη εκκίνηση μπορεί να προκαλέσει τραυματισμό.

Πηγαίνετε τακτικά το εργαλείο σε έναν εξουσιοδοτημένο σημείο συντήρησης για επιθεώρηση. Αυτό συμπεριλαμβάνει τον έλεγχο

ψηκτρών από άνθρακα, του λαδιού στο κιβώτιο ταχυτήτων και αντικατάσταση του δακτύλιου σφραγίσματος.

Αντιμετώπιση προβλημάτων

Αν το εργαλείο σας δεν λειτουργεί κανονικά, ακολουθήστε τις οδηγίες. Εάν το πρόβλημα δεν λυθεί, επικοινωνήστε με το κέντρο επισκευών.

Το τρυπάνι δεν κόβει

Το υλικό είναι πολύ σκληρό για το τρυπάνι

• Επιλέξτε ένα κατάλληλο τρυπάνι (με ποιο μαλακά διαστήματα).
• Εφαρμόστε υγρή διάτρηση αν χρειαστεί.

Τα διαστήματα φαίνονται γυαλιστερά και καθαρά

- Εκτελέστε διάτρηση σε τραχύ υλικό για να επαναεκθέτετε τα διαστήματα διαμαντιού.

Το νερό είναι πολύ καθαρό και ρευστό.

Η ροή νερού καθυστερεί τη διάτρηση και αποτρέπει τα διαστήματα διαμαντιού να αυτό-ακονιστούν.

- Μειωμένη ροή νερού.

Συσσωρευμένη σκόνη στο τρυπάνι.

Η συσσωρευμένη σκόνη καθυστερεί τη ταχύτητα διάτρησης.

• Χρησιμοποιήστε κατάλληλη συσκευή εξαγωγής σκόνης.
• Βγάλτε τακτικά το τρυπάνι για να βγάλτε τα κοψίματα.

Η ταχύτητα περιστροφής δεν είναι κατάλληλη

- Αναφερθείτε στα τεχνικά στοιχεία για τις σωστές ταχύτητες.

Τα διαστήματα και τα τρυπάνια είναι καμένα

• Αυξήστε την ροή νερού.

Τα διαστήματα χαλάνε πολύ γρήγορα

• Επιλέξτε ένα κατάλληλο τρυπάνι (με ποιο σκληρά διαστήματα).
• Μειώστε την πίεση που εφαρμόζεται στο τρυπάνι.

Λίπανοη

Το ηλεκτρικό εργαλείο σας δεν απαιτεί πρόσθετη λίπανση.

Εξαγωγή σκόνης (ξηρή λειτουργία)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τ Όταν εκτελείτε μια εργασία ξηρής κοτής, συνδέετε σύστημα εξαγωγής σκόνης που έχει σχεδιαστεί σύμφωνα με τους ισχύοντες κανονισμούς σχετικά με την εκπομπή σκόνης.

Καθαρισμός

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Φυσήξτε με ξηρό αέρα και αφαιρέστε οποιαδήποτε ακαθαρσία και σκόνη από το κύριο περίβλημα, όποτε παρατηρείτε ακαθαρσία ή σκόνη μέσα και γύρω από τους αεραγωγούς. Φοράτε εγκεκριμένα προστατευτικά γυαλιά και εγκεκριμένη μάσκα σκόνης, όταν πραγματοποιείτε αυτή τη διαδικασία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μη

χρησιμοποιείτε ποτέ διαλύτες ή άλλα ισχυρά χημικά για τον καθαρισμό των μη μεταλλικών τμημάτων του εργαλείου. Αυτά τα χημικά μπορεί να αποδυναμώσουν τα υλικά που χρησιμοποιούνται σ' αυτά τα εξαρτήματα. Χρησιμοποιήστε ένα πανάκι βρεγμένο μόνο με νερό και ήπιο σαπούνι. Μην αφήνετε ποτέ οποιοδήποτε υγρό μέσα στο εργαλείο. Μη βυθίζετε ποτέ οποιοδήποτε τμήμα του εργαλείου σε υγρό.

Προαιρετικά παρελκόμενα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ορισμένα

εξαρτήματα εκτός απ' αυτά που διατίθενται από την DEWALT, δεν έχουν δοκιμαστεί μ' αυτό το προϊόν. Η χρήση αυτών των εξαρτημάτων με το παρόν εργαλείο μπορεί να αποβεί επικίνδυνη. Για τη μείωση του κινδύνου τραυματισμού, πρέπει να χρησιμοποιείτε μ' αυτό το προϊόν μόνο τα εξαρτήματα που συνιστώνται από τη DEWALT.

Συμβουλευτείτε τον αντιπρόσωπό σας για περισσότερες λεπτομέρειες όσον αφορά τα κατάλληλα παρελκόμενα.

ΕΛΛΗΝΙΚΑ

ΣΥΣΤΗΜΑ ΕΞΑΓΩΓΗΣ ΣΚΟΝΗΣ (ΕΙΚ. 7)

To D27902 σύστημα εξαγωγής σκόνης (j) εξασφαλίζει κατάλληλη και ασφαλή απομάκρυνση της σκόνης σε όλες τις εφαρμογές διάτρησης.

ANTAIA NEPOY (EIK. 8)

Με την αφαίρεση των υπολειμμάτων από την περιοχή εργασίας και την ψύξη του αξεσουάρ διάτρησης, η D215824 αντλία νερού (Ι) διασφαλίζει παροχή νερού εκεί που δεν διατίθεται κύρια παροχή νερού.

ΒΑΣΗ ΔΡΑΠΑΝΟΥ (ΕΙΚ. 1, 8)

Η D215831 βάση δραπάνου (k) επιτρέπει στο διαμαντοδράπανό σας να χρησιμοποιηθεί σε στατικές εφαρμογές για αυξημένη ακρίβεια, άνεση και ευστάθεια.

Ο D215832 δακτύλιος συλλογής νερού (m) απαιτείται για την υποδοχή του συγκροτήματος για εφαρμογές υγρής διάτρησης.

χρησιμοποιήσετε τη βάση με αντλία κενού πάνω σε τοίχο ή ταβάνι.

Για την προστασία του περιβάλλοντος

Χωριστή συλλογή. Τα προϊόντα και οι μπαταρίες που επισημαίνονται με αυτό το σύμβολο δεν πρέπει να απορρίπτονται μαζί με τα κοινά οικιακά απορρίμματα.

Τα προϊόντα και οι μπαταρίες περιέχουν υλικά που μπορούν να ανακτηθούν ή να ανακυκλωθούν ώστε να μειωθούν οι ανάγκες για πρώτες ύλες. Παρακαλούμε να ανακυκλώνετε τα ηλεκτρικά προϊόντα και τις μπαταρίες σύμφωνα με τους τοπικούς κανονισμούς. Περισσότερες πληροφορίες διατίθενται στον ιστότοπο www.2helpU.com.

Belgique etLuxembourg Belgiëen Luxemburg	DIWALT – Belgium BVBAEpide Walschaertsstraat 162800 Mechelen	Tel: ML 32 15 47 37 63Tel: FR 32 15 47 37 64Fax: [phone]	[e-mail]
Danmark DIWALT	Roskildevej 222620 Albertslund	Tel: [phone]Fax: [phone]	[e-mail]
Deutschland DIWALT	Richard Klinger Str. 1165510 Iststein	Tel: [phone]Fax: [phone]	[e-mail]
Ελλάς	DIWALT (Ελλάς) A.E.EAPA-ΓΡΑΟΕΙΑ : Σιροβύνος 7& A. Souhionμένης, Γαυδόδα 166 74, ΑθήναSERVICE : Πμερος Ταπος 2 (Χάν Αθάμ) – 193.00 Ασπόμηργος	Tnps: 00302108981616Φας: 00302108983570	[e-mail]
España	DIWALT Ibérica, S.C.A.Parc de Negócios "Mas Blau"Edificio Muntadas, c/Bergada, 1, Of. A608820 TI Prat de Ubregat (Barcelona)	Tel: [phone]Fax: [phone]	[e-mail]
France DIWALT	5, allée des HêtesBP 30084, 69579 Limonest Cedex	Tel: [phone]Fax: [phone]	[e-mail]
SchweizSuisseSvizzera	DEWALTin der Luberzen 428907 Lundorf	Tel: 044 - 755 60 70Fax: 044 - 730 70 67	[e-mail]
Ireland DIWALT	Calpe House Rock IIIIBlack Rock, Co. Dublin	Tel: [phone]Fax: [phone]	www.dewalt.e
Italia DIWALT	via Energypark20871 Vimercate (MB), IT	Tel: [phone] 9590200Fax: [phone]	www.dewalt.it
Nederlands	DEWALT Netherlands BVIHolturn Noordweg 356121 RE BORN, Postbus 83, 6120 AB BORN	Tel: [phone]Fax: [phone]	www.dewalt.nl
Norge DIWALT	Postboks 4613, Nydalen0405 Oslo	Tel: [phone]Fax: [phone]	[e-mail]
Österreich DIWALT	Werkzeug Vertriebsges m.b.HOberiaaerstrasse 248, A-1230 Wien	Tel: 01 - 66116 - 0Fax: 01 - 66116 - 614	[e-mail]
Portugal	DEWALT Limited, SARLCentro de Escritórios de Sintra AvenidaAlmirante Gago Coutinho, 132/134, Edificio 142710-418 Sintra	Tel: [phone]Fax: [phone]	[e-mail]
Suomi	DIWALTPL 4700521 Helsinki	Pulr: 010 400 4333Faksi: 0800 411 340	[e-mail]
Sverige	DIWALTBox 94431 22 Wölncel	Tel: [phone]Fax: [phone]	[e-mail]
Türkiye	KALE Hindavat ve Makina A.S.Delfordar Man. Savaklar Cad. No.15Edimekapi / Eylip / ISTANBUL 34050 TÜRKİYE	Tel: [phone]Fax: [phone]	www.dewalt.com.tr
UnitedKingdom	DIWALT, 210 Bath Road;Slough, Berks SL1 3YD	Tel: [phone]Fax: [phone]	[e-mail]
Australia	DEWALT810 Whitehorse Road Box HillVIC 3103 Australia	Tel: Aust 1800 338 002Tel: NZ 0800 339 258	www.dewalt.com.auwww.dewalt.co.nz
Middle East Africa	DEWALTP.O. Box -17164,Jebel All Tree Zone (South), Dubai, UAE	Tel: [phone]Fax: [phone]	[e-mail]
