ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ D25144 DEWALT

Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 104

Fig. A D25133 12 0000 00-00 D25263

Fig. B Fig. C

Επιλέξατε ένα εργαλείο DEWALT. Τα έτη εμπειρίας, η οχολαστική ανάπτυξη προϊόντων και η καινοτομία έχουν καταστήσει την DEWALT έναν από τους πιο αξιόπιστους συνεργάτες στον τομέα των επαγγελματικών ηλεκτρικών εργαλείων.

Τεχνικά δεδομένα

D25032 D25033 D25133 D25134 D25143 D25144 D25263
Táση V 230 230 230 230 230 230 230
Type 1/10 1/10 1/10 1/10 1 1/10 1
Συχνότητα Hz 50 50 50 50 50 50 50
Κατανάλωση ισχύος W 710 710 800 800 900 900 900
Ταχύτητα χωρίς φορτίο min	-1	0–1550 0–1550 0–1500 0–1500 0–1450 0–1450 0–1450
Άφορτοι παλμοί ανά λεπτό	bpm	0–5680	0–5680	0–5500	0–5540	0–5350	0–5350	0–5350
Ενέργεια μονής κρούσης (EPTA 05/2009)	J	2,0	2,0	2,6	2,8	3,0	3,0	3,0
Μέγιστο εύρος διάτρησης σε χάλυβα/ξύλο/ σκυρόδεμα	mm	13/30/22	13/30/22	13/30/26	13/30/26	13/30/28	13/30/28	13/30/28
Θέσεις σμίλης		— 44 44 48 48 48 48 48
Ικανότητα πυρηνοληψίας σε μαλακό τούβλο mm	50 50 50 65 65 65 65
Εργαλειοδέτης		SDS Plus	SDS Plus	SDS Plus	SDS Plus	SDS Plus	SDS Plus	SDS Plus
Διάμετρος κολάρου	mm	43 43 43 54 54 54 54
Βάρος	kg	2,5	2,5	2,6	3,0	3,1	3,1	3,1
Τιμές θαρύβου και δόνησης (άθροισμα τριαξονικών ανυσμάτων) σύμφωνα με EN60745-2-6:
L_PA (επίπεδο πίεσης ήχου)	dB(A)	87 87 89 90 91 91 91
L_WA (επίπεδο ισχύος ήχου)	dB(A)	98 98 100 101 102 102 102
KWA (αβεβαιότητα για το δοθέν επίπεδο ήχου)	dB(A)	3	3	3	3	3	3	3
Διάτρηση σε μέταλλο
Τιμή εκπομπής κραδασμών a_h,D =	m/s2	<2,5	<2,5	<2,5	<2,5	<2,5	<2,5	<2,5
Αβεβαιότητα K =	m/9	1,5	1,5	1,5	1,5	1,5	1,5	1,5
Διάτρηση σε σκυρόδεμα
Τιμή εκπομπής κραδασμών a_h,ID =	m/s2	13,6	13,6	15,4	15,7	14,9	14,9	9,8
Αβεβαιότητα K =	m/9	1,5	1,5	1,5	1,5	1,5	1,5	1,5
Σμίλευμα
Τιμή εκπομπής κραδασμών a_Cheq = m/s	2	—	12,5	14,9	14,3	13,8	13,8	8,1
Αβεβαιότητα K =	m/s2	—	1,5	1,5	1,5	1,5	1,5	1,5
Βίδωμα χωρίς κρουστικό
Τιμή εκπομπής κραδασμών a_n =	m/s2	<2,5	<2,5	<2,5	<2,5	<2,5	<2,5	<2,5
Αβεβαιότητα K =	m/9	1,5	1,5	1,5	1,5	1,5	1,5	1,5

Το επίπεδο εκπομπής κραδασμών που αναφέρεται στο παρόν ενημερωτικό φυλλάδιο, μετρήθηκε σύμφωνα με τυποποιημένη δοκιμή που αναφέρεται στο πρότυπο EN60745 και μπορεί να χρησιμοποιηθεί για σύγκριση μεταξύ εργαλείων. Μπορεί να χρησιμοποιηθεί για την αρχική αξιολόγηση της έκθεσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το αναφερόμενο επίπεδο εκπομπής κατάσμών αντιστοιχεί στις βασικές εφαρμογές του εργαλείου. Ωστόσο, εάν το εργαλείο χρησιμοποιηθεί σε άλλες εφαρμογές, με διαφορετικά παρελκόμενα ή σε περίπτωση κακής συντήρησης, η εκπομπή κραδασμών ενδέχεται να διαφέρει. Αυτό ενδέχεται να αυξήσει σημαντικά το επίπεδο έκθεσης καθ' όλη τη διάρκεια του χρόνου λειτουργίας.

Για την εκτίμηση του επιπέδου έκθεσης σε κραδασμούς πρέπει επίσης να ληφθεί υπόψη το πόσες φορές το εργαλείο τίθεται εκτός λειτουργίας ή ο χρόνος που λειτουργεί χωρίς να εκτελεί κάποια εργασία. Αυτό ενδέχεται να ελαττώσει σημαντικά το επίπεδο έκθεσης καθ' όλη τη διάρκεια του χρόνου λειτουργίας.

Προσδιορίστε επιπρόσθετα μέτρα ασφαλείας για να προστατεύσετε το χειριστή από τις επιπτώσεις των κραδασμών. Τέτοια μέτρα είναι: συντήρηση του εργαλείου και των παρελκόμενων, διατήρηση των χεριών σε καλή θερμοκρασία, οργάνωση μοτίβων εργασίας.

Δήλωση Συμμόρφωσης - Ε.Κ. Οδηγία περί μηχανικού εξοπλισμού

Περιστροφικο σφυροτρυπανο υψηλης αποδοσης

D25032, D25033, D25133, D25134, D25143, D25144, D25263

Η εταιρεία DEWALT δηλώνει ότι τα προϊόντα που περιγράφονται στην ενότητα Τεχνικά δεδομένα σχεδιάστηκαν σε συμμόρφωση με τα εξής πρότυπα και οδηγίες:

2006/42/EK, EN60745-1:2009+A11:2010, EN60745-2-6:2010.

Αυτά τα προϊόντα συμμορφώνονται και με τις Οδηγίες 2014/30/ΕΕ και 2011/65/ΕΕ. Για περιοσότερες πληροφορίες, παρακαλούμε επικοινωνήστε με την DEWALT στην παρακάτω διεύθυνση ή ανατρέξτε στο πίσω μέρος του εγχειριδίου.

Ο κάτωθι υπογράφων είναι υπεύθυνος για τη σύνταξη του τεχνικού φακέλου και πραγματοποιεί την παρούσα δήλωση εκ μέρους της εταιρείας DEWALT.

Mr. Bergel

Markus Rompel

Διευθυντής Μηχανολογικού τμήματος DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Γερμανία 27.03.2017

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο τραυματισμού, διαβάστε το εγχειρίδιο χρήσης.

Ορισμοί: Οδηγίες ασφαλείας

Οι παρακάτω ορισμοί περιγράφουν το επίπεδο σοβαρότητας για κάθε προειδοποιητική λέξη. Παρακαλούμε διαβάστε το εγχειρίδιο και δώστε προσοχή σε αυτά τα σύμβολα.

ΚΙΜΔΥΝΟΣ: Υποδεικνύει μια επικείμενη επικίνδυνη κατασταση, η οποία, εάν δεν αποφευχθεί, θα προκαλέσει θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Υποδεικνύει μια ενδεχομένως εὐ δυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα μπορούσε να προκαλέσει θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΣΟΧΗ: Υποδεικνύει μια ενδεχομένως ελικτιδυνη κατάσταση, η ολοία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει τραυματισμό μικρής ή μέτριας σοβαρότητας.

ΣΗΜΕΙΩΣΗ: Υποδεικνύει μια πρακτική που δεν έχει σχέση με προσωπικό τραυματισμό και η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει υλική ζημιά.

Υπήλώνει κίνδυνο ηλεκτροπληξίας.

Υπόδηλώνει κίνδυνο πυρκαγιάς.

Γενικές προειδοποιήσεις ασφαλείας για τα ηλεκτρικά εργαλεία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε όλες τις προειδοποιήσεις ασφαλείας, τις οδηγίες, τις απεικονίσεις και τις προδιαγραφές που συνοδεύουν αυτό το ηλεκτρικό εργαλείο. Η μη τήρηση οποιασδήποτε από τις οδηγίες που αναφέρονται πιο κάτω μπορεί να έχει ως αποτέλεσμα ηλεκτροπληξία, πυρκαγιά και/ή οοβαρό τραυματιομό.

ΔΙΑΤΗΡΗΣΤΕ ΤΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΚΑΙ ΤΙΣ ΟΔΗΓΙΕΣ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ

Ο όρος «ηλεκτρικό εργαλείο» σε όλες τις προειδοποιήσεις, αναφέρεται σε εργαλείο που τροφοδοτείται με ρεύμα από το ηλεκτρικό δίκτυο (με καλώδιο) ή σε εργαλείο που λειτουργεί με μπαταρία (ασύρματο).

1) Ασφάλεια χώρου εργασίας

a) Διατηρείτε το χώρο εργασίας καθαρό και καλά φωτισμένο. Οι μη τακτοποιημένοι ή σκοτεινοί χώροι, αποτελούν αιτία ατυχημάτων.
β) Μη λειτουργείτε τα ηλεκτρικά εργαλεία σε εκρηκτικές ατμόσφαιρες, όπως όταν υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθήρες που μπορούν να προκαλέσουν ανάφλεξη στη σκόνη ή τις αναθυμιάσεις.
γ) Απομακρύνετε τα παιδιά και άλλα παρευρισκόμενα άτομα όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο. Η απόσπαση της προσοχής σας μπορεί να έχει ως αποτέλεσμα την απώλεια ελέγχου.

2) Ηλεκτρική ασφάλεια

a) Τα βύσματα των ηλεκτρικών εργαλείων πρέπει να ταιριάζουν με τις πρίζες. Μην τροποποιείτε ποτέ το βύσμα με οποιονδήποτε τρόπο. Μη χρησιμοποιείτε τυχόν βύσματα προσαρμογέα με γειωμένα (με γείωση εδάφους) ηλεκτρικά εργαλεία. Με μη τροποποιημένα βύσματα και κατάλληλες πρίζες ελαττώνεται ο κίνδυνος ηλεκτροπληξίας.

β) Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, καλοριφέρ, εστίες κουζινών και ψυγεία. Ο κίνδυνος ηλεκτροπληξίας αυξάνεται όταν το σώμα σας είναι γειωμένο.

γ) Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή σε συνθήκες υγρασίας. Η είσοδος νερού σε ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

δ) Μην καταπονείτε υπερβολικά το καλώδιο. Μη χρησιμοποιείτε ποτέ το καλώδιο για τη μεταφορά, το τράβηγμα ή την αποσύνδεση του ηλεκτρικού εργαλείου. Κρατήστε το καλώδιο μακριά από θερμότητα, λάδι, αιχμηρές ακμές και κινούμενα μέρη. Καλώδια που έχουν υποστεί ζημιά ή περιπλεγμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

ε) Όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο σε εξωτερικό χώρο, να χρησιμοποιείτε μόνο καλώδια προέκτασης που είναι κατάλληλα για χρήση σε εξωτερικό χώρο. Η χρήση καλωδίου κατάλληλου για χρήση σε εξωτερικό χώρο ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

στ) Εάν είναι αναπόφευκτη η λειτουργία ηλεκτρικού εργαλείου σε χώρο με υψηλή υγρασία, χρησιμοποιήστε παροχή ηλεκτροδότησης με προστασία από ρεύματα διαρροής (RCD). Ηχρήση μιας διάταξης RCD ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

3) Προσωπική ασφάλεια

a) Παραμείνετε σε εγρήγορση, προσέχετε τι κάνετε και χρησιμοποιείτε την κοινή λογική κατά τη χρήση ενός ηλεκτρικού εργαλείου. Μη χρησιμοποιείτε οποιοδήποτε ηλεκτρικό εργαλείο εάν είστε κουρασμένος(-η) ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμακευτικής αγωγής. Μια μόνο στιγμή απόσπασης της προσοχής σας καθώς χειρίζεστε ηλεκτρικά εργαλεία, μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό.

β) Χρησιμοποιείτε ατομικό προστατευτικό εξοπλισμό. Να φοράτε πάντοτε προστατευτικά γυαλιά. Η χρήση προστατευτικού εξοπλισμού όπως μάσκας για τη σκόνη, αντιολισθητικών υποδημάτων, κράνους ή προστατευτικών ακουστικών για τις ανάλογες συνθήκες, θα ελαπτώσει τους προσωπικούς τραιματισμούς.

γ) Αποτρέψτε τυχόν ακούσια εκκίνηση του εργαλείου. Βεβαιωθείτε ότι ο διακόπτης βρίσκεται στη θέση Off προτού συνδέσετε το εργαλείο στην πρίζα ή/ και στην μπαταρία, καθώς και προτού σηκώσετε ή μεταφέρετε το εργαλείο. Η μεταφορά ηλεκτρικών εργαλείων με το δάκτυλό σας στο διακόπτη ή η σύνδεση

στην πρίζα εργαλείων με το διακόπτη στη θέση Οη ενέχουν κίνδυνο ατυχήματος.

δ) Αφαιρέστε οποιοδήποτε κλειδί ή ρυθμιστικό κλειδί προτού ενεργοποιήσετε το ηλεκτρικό εργαλείο. Ένα κλειδί ή ρυθμιστικό κλειδί που έχει αφεθεί προσαρτημένο σε κινητό τμήμα του ηλεκτρικού εργαλείου, μπορεί να προκαλέσει προσωπικό τραυματισμό.

ε) Μην προσπαθήσετε να φτάσετε απομακρυσμένα σημεία. Φροντίστε να έχετε πάντοτε την κατάλληλη στάση και να διατηρείτε την ισορροπία σας. Κατ' αυτόν τον τρόπο θα έχετε καλύτερο έλεγχο του εργαλείου σε απροσδόκητες καταστάσεις.

στ) Να είστε ντυμένοι κατάλληλα. Μην φοράτε φαρδιά ενδύματα ή κοσμήματα. Διατηρείτε τα μαλλιά, τα ενδύματα και τα γάντια σας μακριά από κινούμενα μέρη. Τα φαρδιά ενδύματα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα μέρη.

ζ) Εάν οι συσκευές παρέχονται με σύνδεση συστημάτων αφαίρεσης και συλλογής σκόνης, φροντίστε τα συστήματα αυτά να είναι συνδεδεμένα και να χρησιμοποιούνται κατάλληλα. Η χρήση συστήματος συλλογής σκόνης μπορεί να ελαττώσει τους κινδύνους που σχετίζονται με τη σκόνη.

4) Χρήση και φροντίδα των ηλεκτρικών εργαλείων

a) Μη ζορίζετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε το κατάλληλο εργαλείο ανάλογα με την εφαρμογή. Η εργασία θα πραγματοποιθεί με καλύτερο και πιο ασφαλή τρόπο όταν εκτελείται από το σωστά επιλεγμένο ηλεκτρικό εργαλείο με τον προβλεπόμενο ρυθμό.

β) Μη χρησιμοποιείτε το εργαλείο εάν ο διακόπτης δεν μεταβαίνει στις θέσεις Οη (Ενεργοποίηση) και Off (Απενεργοποίηση). Οποιοδήποτε εργαλείο δεν μπορεί να ελεγχθεί μέσω του διακόπτη του, είναι επικίνδυνο και πρέλει να επισκευαστεί.

γ) Αποσυνδέστε το βύσμα από την πρίζα ή και την μπαταρία από το ηλεκτρικό εργαλείο πριν κάνετε οποιεσδήποτε ρυθμίσεις, αλλαγές παρελκόμενων ή πριν αποθηκεύσετε οποιοδήποτε ηλεκτρικό εργαλείο. Αυτού του είδους τα μέτρα ασφαλείας ελαττώνουν τον κίνδυνο τυχαίας θέσης του ηλεκτρικού εργαλείου σε λειτουργία.

δ) Αποθηκεύετε τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε μακριά από μέρη όπου μπορούν να τα προσεγγίσουν παιδιά και μην επιτρέπετε τη χρήση του ηλεκτρικού εργαλείου από άτομα που δεν είναι εξοικειωμένα με αυτό ή με τις οδηγίες χρήσης του. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από μη εκπαιδευμένους χειριστές.

ε) Συντηρείτε τα ηλεκτρικά εργαλεία. Ελέγξτε για τυχόν εσφαλμένη ευθυγράμμιση ή ενσφήνωση κινούμενων μερών, για τυχόν θραύση εξαρτημάτων και για τυχόν άλλες καταστάσεις που μπορεί να επηρεάσουν τη λειτουργία του ηλεκτρικού εργαλείου. Εάν το ηλεκτρικό εργαλείο έχει υποστεί ζημιά, φροντίστε για την επισκευή του πριν το χρησιμοποιήσετε. Πολλά

ατυχήματα έχουν προκληθεί από ηλεκτρικά εργαλεία που δεν έχουν συντηρηθεί κατάλληλα.

στ) Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Τα κατάλληλα συντηρημένα εργαλεία κοπής με αιχμηρά άκρα κοπής έχουν μικρότερες πιθανότητες λυγίσματος κατά τη λειτουργία και ελέγχονται ευκολότερα.

(ζ) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα παρελκόμενα και τα τρυπάνια κ.λπ. σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και την εργασία που πρόκειται να πραγματοποιηθεί. Η χρήση ενός ηλεκτρικού εργαλείου για εργασίες διαφορετικές από αυτές για τις οποίες προορίζεται, μπορεί να οδηγήσει σε επικίνδυνη κατάσταση.

5) Συντήρηση (Σέρβις)

a) Φροντίζετε η συντήρηση του ηλεκτρικού εργαλείου να πραγματοποιείται από πιστοποιημένο για επισκευές άτομο, με τη χρήση μόνο πανομοιότυπων ανταλλακτικών. Κατ' αυτό τον τρόπο εξασφαλίζεται η ασφάλεια του ηλεκτρικού εργαλείου.

Πρόσθετοι κανόνες ασφαλείας ειδικά για περιστροφικές σφύρες

• Φοράτε προστατευτικά για τα αυτιά. Η έκθεση στο θόρυβο μπορεί να προκαλέσει απώλεια ακοής.
• Χρησιμοποιείτε τις βοηθητικές λαβές που παρέχονται με το εργαλείο. Η απώλεια ελέγχου μπορεί να προκαλέσει προσωπικό τραυματιομό.
  • Να κρατάτε τα ηλεκτρικά εργαλεία από τις μονωμένες επιφάνειες κρατήματος όταν εκτελείτε εργασίες, κατά τις οποίες τα εργαλεία κοπής ενδέχεται να έρθουν σε επαφή με κρυφές καλωδιώσεις ή με το καλώδιο του εργαλείου. Η επαφή με ηλεκτροφόρο σύρμα θα καταστήσει ηλεκτροφόρα και τα εκτεθειμένα μεταλλικά τμήματα του ηλεκτρικού εργαλείου, προκαλώντας ηλεκτροπληξία στο χειριστή.
• Χρησιμοποιήστε σφιγκτήρες ή άλλο πρακτικό τρόπο για τη στερέωση με ασφάλεια και την υποστήριξη του υπό κατεργασία αντικειμένου σε μια σταθερή πλατφόρμα. Το κράτημα του αντικειμένου με το χέρι ή η στερέωσή του στο σώμα σας δεν εγγυάται τη σταθερότητα και ενδέχεται να οδηγήσει σε απώλεια ελέγχου.
  • Φοράτε προστατευτικά γυαλιά ή άλλα προστατευτικά για τα μάτια. Οι εργασίες σφυρηλάτησης έχουν ως αποτέλεσμα την εμφάνιση ιπτάμενων ροκανιδιών. Τα ιπτάμενα σωματίδια μπορούν να προκαλέσουν μόνιμες βλάβες στα μάτια. Να φοράτε μάσκα για τη σκόνη ή αναπνευστήρα για εφαρμογές κατά τις οποίες δημιουργείται σκόνη. Ενδέχεται να απαιτείται η χρήση προστατευτικών για τα αυτιά για τις περισσότερες εφαρμογές.
• Κρατάτε πάντοτε σταθερά το εργαλείο. Μην επιχειρήσετε να χειριστείτε το παρόν εργαλείο αν δεν το κρατάτε και με τα δύο χέρια. Συνιστάται να χρησιμοποιείτε πάντοτε την πλευρική λαβή. Ο χειρισμός του εργαλείου με ένα χέρι θα οδηγήσει σε απώλεια ελέγχου. Επίσης, η θραύση ή η αντιμετώπιση σκληρών υλικών, όπως οι ράβδοι οπλισμού,

ενδέχεται να είναι επικίνδυνη. Συσφίξτε με ασφάλεια την πλευρική λαβή πριν από τη χρήση.

• Μη χρησιμοποιείτε το εργαλείο για παρατεταμένα χρονικά διαστήματα. Η δόνηση που προκαλείται από την ενέργεια της σφύρας ενδέχεται να είναι επίβλαβής για τα χέρια και τους βραχίονές σας. Χρησιμοποιείτε γάντια για την παροχή επιπλέον προστασίας και περιορίστε την έκθεση με συχνά διαστήματα ανάπαυσης.
• Μην επιδιορθώνετε μόνοι σας τα τρυπάνια. Η επιδιόρθωση των σμιλών πρέπει να πραγματοποιείται από εξουσιοδοτημένο ειδικό. Οι σμίλες που έχουν επιδιορθωθεί ακατάλληλα μπορούν να προκαλέσουν τραυματισμό.
• Να φοράτε γάντια όταν χειρίζεστε το εργαλείο ή όταν αλλάζετε τρυπάνια. Τα προσπελάοιμα μεταλλικά τμήματα του εργαλείου και τα τρυπάνια μπορεί να θερμανθούν υπερβολικά κατά τη διάρκεια της λειτουργίας. Μικρά τεμάχια θραυομένου υλικού μπορεί να τραυματίουν τα γυμνά χέρια.
• Ποτέ μην αφήνετε κάτω το εργαλείο εάν το τρυπάνι δεν έχει σταματήσει να κινείται εντελώς. Τα κινούμενα τρυπάνια μπορούν να προκαλέσουν τραυματισμό.
• Μη χτυπάτε κατεστραμμένα τρυπάνια με σφυρί για να τα αποκολλήσετε. Ενδέχεται να αποκολληθούν θραύσματα μετάλλου ή ροκανίδια του υλικού, προκαλώντας τραυματισμό.
• Οι ελαφρώς φθαρμένες σμίλες μπορούν να ακονιστούν εκ νέου με τρόχισμα.
• Διατηρείτε το καλώδιο του ρεύματος μακριά από το περιστρεφόμενο τρυπάνι. Μην τυλίγετε το καλώδιο γύρω από οποιοδήποτε μέρος του σώματός σας. Ένα ηλεκτρικό καλώδιο που έχει τυλιχτεί γύρω από ένα περιστρεφόμενο τρυπάνι μπορεί να προκαλέσει ατομικό τραυματισμό και απώλεια ελέγχου.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Συνιστούμε τη χρήση διάταξης κροστασίας από ρεύμα διαρροής με διαβάθμιοη έντασης ρεύματος διαρροής 30mA ή μικρότερη.

Υπολειπόμενοι κίνδυνοι

Παρά την εφαρμογή των σχετικών κανονισμών ασφαλείας και την εφαρμογή διατάξεων ασφαλείας, ορισμένοι υπολειπόμενοι κίνδυνοι δεν μπορούν να αποφευχθούν. Αυτοί είναι:

• Βλάβη της ακοής.
- Κίνδυνος σωματικής βλάβης λόγω εκτινασσόμενων σωματιδίων.
- Κίνδυνος εγκαυμάτων λόγω της θέρμανοης των αξεσουάρ κατά τη λειτουργία.
• Κίνδυνος σωματικής βλάβης λόγω παρατεταμένης χρήσης.

Ηλεκτρική ασφάλεια

Ο ηλεκτρικός κινητήρας έχει σχεδιαστεί για λειτουργία μόνο σε μία τάση. Ελέγχετε πάντοτε εάν η τροφοδοσία ανταποκρίνεται στην τάση που αναγράφεται στην επιγραφή με τα δεδομένα.

Το εργαλείο της DFWALT διαθέτει διπλή μόνωση σύμφωνα με το πρότυπο EN60745. Κατά συνέπεια, δεν απαιτείται καλώδιο γείωσης.

Εάν το καλώδιο τροφοδοσίας υποστεί βλάβη, πρέπει να αντικατασταθεί από ειδικά διαμορφωμένο καλώδιο που διατίθεται μέσω της υπηρεσίας εξυπηρέτησης της DEWALT.

ΕλλΗΝΙΚά

Χρήση προέκτασης

Δεν πρέπει να χρησιμοποιούνται προεκτάσεις εκτός και αν είναι απολύτως απαραίτητο. Χρησιμοποιήστε εγκεκριμένη προέκταση, κατάλληλη για την είοοδο ρεύματος του φορτιοτή σας (ανατρέξτε στα Τεχνικά δεδομένα). Το ελάχιστο μέγεθος του αγωγού είναι 1,5 mm², ενώ το μέγιστο μήκος είναι 30 m. Όταν χρησιμοποιείτε καλώδιο σε ρολό, να ξετυλίγετε πάντοτε το καλώδιο εντελώς.

Περιεχόμενα συσκευασίας

Στη συσκευασία περιέχεται:

1 Περιστροφικό σφυροτρύπανο υψηλής απόδοσης
1 Πλευρική λαβή
1 Ράβδος ρύθμισης βάθους
1 Σφιγκτήρας δράπανου χωρίς κλειδί (D25134, D25144)
1 Εγχειρίδιο οδηγιών
- Ελέγξετε για τυχόν ζημιές στο εργαλείο, στα τμήματα ή τα παρελκόμενα, οι οποίες μπορεί να συνέβησαν κατά τη διάρκεια της μεταφοράς.
- Πριν από τη χρήση, αφιερώστε χρόνο για να διαβάσετε προσεκτικά και να κατανοήσετε το παρόν εγχειρίδιο.

Ενδείξεις επάνω στο εργαλείο

Επάνω στο εργαλείο εμφανίζονται τα παρακάτω εικονογράμματα:

Διαβάστε το εγχειρίδιο οδηγιών πριν από τη χρήση.

Φοράτε προστατευτικά για τα αυτιά.

Φοράτε προστατευτικά για τα μάτια.

Θεξη Κωδικου Ημερομηνιας (Εικ. [figure] A)

Ο κωδικός ημερομηνίας 12, ο οποίος περιλαμβάνει επίσης το έτος καταοκευής, είναι τυπωμένος επάνω στο περίβλημα. Παράδειγμα:

2017 XX XX

'Ετος κατασκευής

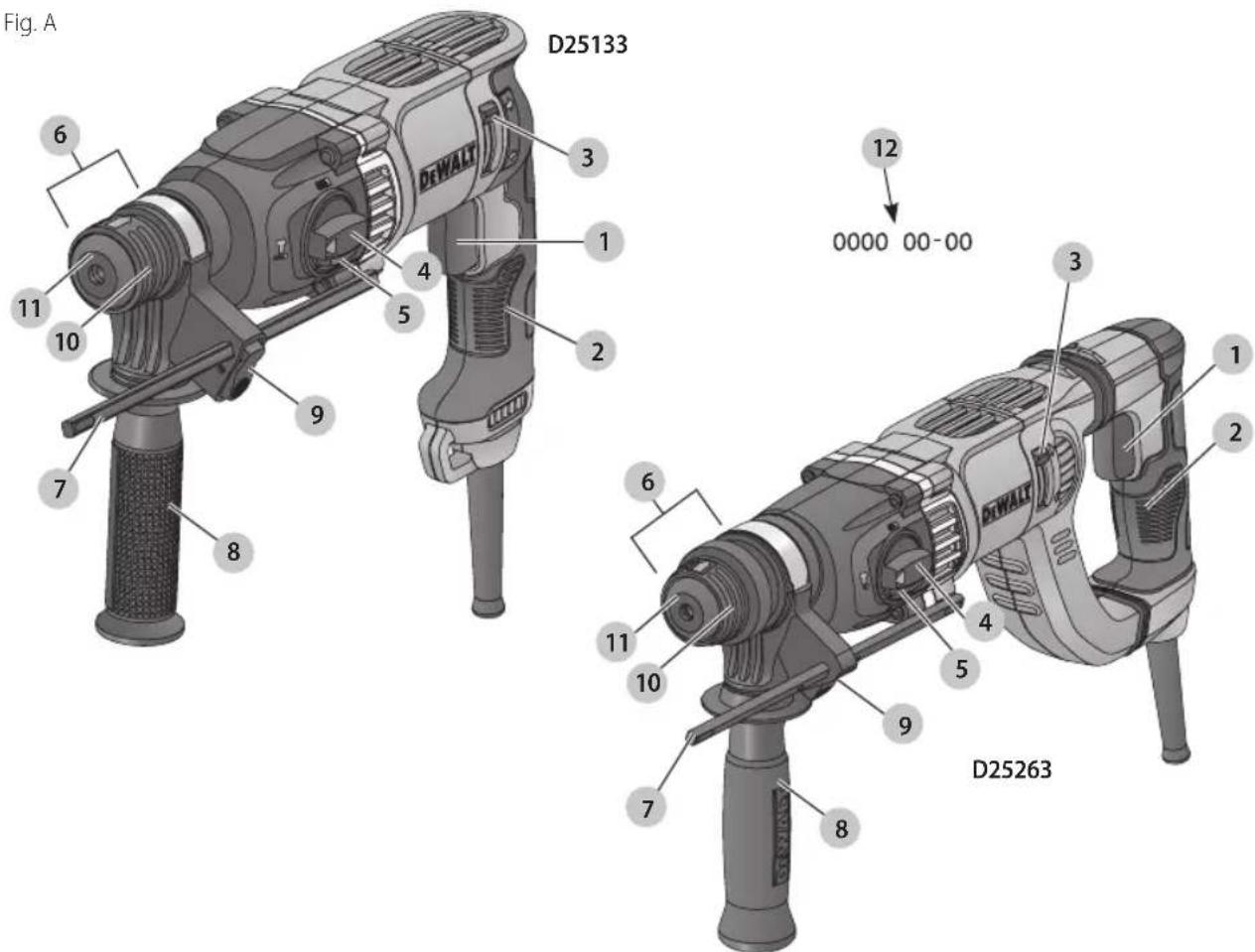

Περιγραφή (εικ. Α, Ε, Η)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην τροποποιήσετε ποτέ το προφρικό εργαλείο ή οποιοδήποτε τμήμα του. Μπορεί να προκληθεί βλάβη ή προσωπικός τραυματιομός.

1 Διακόπτης ρύθμισης ταχύτητας
2 Κύρια λαβή
3 Μοχλός αναστροφής
4 Επιλογέας τρόπου λειτουργίας
5 Κουμπί επιλογής τρόπου λειτουργίας
6 Υποδοχή εργαλείου SDS Plus
7 Ράβδος ρύθμισης βάθους

8 Πλευρική λαβή
9 Κουμπί ράβδου βάθους
10 Χιτώνιο
11 Κάλυμμα προσταοίας από οκόνη
12 Κωδικός ημερομηνίας
13 Κολάρο ασφάλισης (D25134, D25144)
14 Took χωρίς κλειδί (D25134, D25144)
15 Φως εργασίας πλευρικής λαβής (D25144, D25263)
16 Bïda θύρας μπαταρίας (D25144, D25263)
17 Κουμπί ενεργοποίησης/απενεργοποίησης φωτός (D25144, D25263)

Προοριζομενη Χρηση

Το περιστρεφόμενο κρουστικό δράπανο υψηλού φόρτου εργασίας D25032 έχει σχεδιαστεί για επαγγελματική διάτρηση, κρουστική διάτρηση και βίδωμα. Τα περιστρεφόμενα κρουστικά δράπανα υψηλού φόρτου εργασίας D25033, D25133, D25134, D25143, D25144 και D25263 έχουν σχεδιαστεί για επαγγελματική διάτρηση, κρουστική διάτρηση, βίδωμα και ελαφριά απόξεση.

Na MH χρησιμοποιείται σε συνθήκες υγρασίας ή όταν υπάρχουν εύφλεκτα υγρά ή αέρια.

Τα σφυροτρύπανα είναι επαγγελματικά ηλεκτρικά εργαλεία. MHN αφήνετε τα παιδιά να έρχονται σε επαφή με το εργαλείο. Απαιτείται επίβλεψη όταν το εργαλείο αυτό χρησιμοποιείται από μη έμπειρους χειριστές.

• Το προϊόν αυτό δεν προορίζεται για χρήση από άτομα (περιλαμβανομένων παιδιών) που έχουν μειωμένες σωματικές, αισθητηριακές ή πνευματικές ικανότητες, ή έλλειψη εμπειρίας και/ή γνώσης και δεξιοτήτων, εκτός αν τα άτομα αυτά επιβλέπονται από άτομο υπεύθυνο για την ασφάλειά τους. Τα παιδιά δεν πρέπει να μένουν ποτέ μόνα τους με αυτό το προϊόν.

Συμπλέκτης περιορισμού ροπής στρέψης

Ολα τα περιστροφικά σφυροτρύπανα είναι εξοπλισμένα με έναν συμπλέκτη περιορισμού ροπής στρέψης, ο οποίος ελαττώνει τη μέγιστη αντίδραση ροπής που μεταδίδεται στο χειριστή σε περίπτωση εμπλοκής ενός τρυπανιού δράπανου. Επίσης, η δυνατότητα αυτή αποτρέπει την απότομη διακοπή λειτουργίας και το απότομο σταμάτημα του μηχανισμού μετάδοσης κίνησης και του ηλεκτρικού κινητήρα. Ο συμπλέκτης περιορισμού ροπής στρέψης έχει ρυθμιστεί από το εργοστάσιο και δεν είναι δυνατή η εκ νέου ρύθμισή του.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΡΥΘΜΙΣΕΙΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον προς ινο σοβαρού προσωπικού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετέ το από την τροφοδοσία, πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/αφαίρεση προσαρτημάτων ή παρελκόμενων. Βεβαιωθείτε ότι ο διακόπτης ενεργοποίησης βρίσκεται στη θέση OFF (Απενεργοποίηση). Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

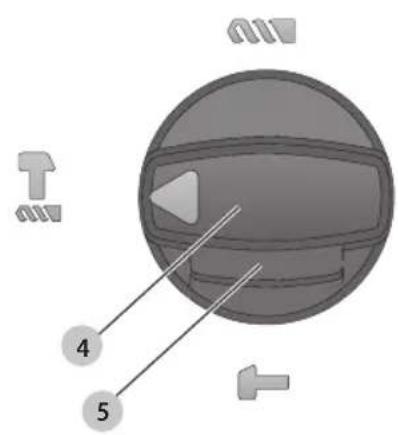

Επιλογή του τρόπου λειτουργίας (εικ. Β)

Το εργαλείο μπορεί να χρηοιμοποιηθεί στους ακόλουθους τρόπους λειτουργίας:

	Періотрофікні διάτρηση: για βίδωμα και για διάτρηση σε χάλυβα, ξύλο και πλαστικά.
	Χρήσησφυροτρύπανου:γιαεργασίεςδιάτρησης σκυροδέματος και τοιχοποίας.Періотрофні трупавиоу: θέση μη λειτουργίας που χρησιμοποιείται μόνο για την περιστροφή μιας επίπεδης σμίλης στην επίθυμητή θέση.
	Μόνο για σφυρηλάτηση (D25033, D25133, D25134, D25143, D25144, D25263): για ελαφριές εργασίες αποκοπής, σμίλευμα και εφαρμογές κατεδαφίσεων. Σε αυτόν τον τρόπο λειτουργίας το εργαλείο μπορεί επίσης να χρησιμοποιηθεί ως μοχλός για την απελευθέρωση ενός τρυπανιού δράπανου που παρουσίασε εμπλοκή.

1. Για να επιλέξετε τον τρόπο λειτουργίας, πατήστε το κουμπί επιλογής λειτουργίας 5 και περιοτρέψτε το διακόπτη επιλογής τρόπου λειτουργίας 4 έως ότου δείχνει το σύμβολο του απαιτούμενου τρόπου λειτουργίας.
2. Αφήστε το κουμπί επιλογής λειτουργίας και βεβαιωθείτε ότι ο διακόπτης επιλογής τρόπου λειτουργίας έχει ασφαλιστεί στη θέση του.

ΠΡΕΙΔΟΠΟΙΗΣΗ:Μην επιλέγετε τρόπο λειτουργίας ενώ e, γαλείο λειτουργεί.

Υπόδειξη της θέσης της σμίλης (εικ. Β)

Η γωνία σμίλης μπορεί να ρυθμιστεί και να αοφαλίσει σε διαφορετικές θέσεις.

1. Πιέστε το κουμπί επιλογής λειτουργίας 5 και περιστρέψτε το διακόπτη επιλογής τρόπου λειτουργίας 4 μέχρι να δείχνει τη θέση "περιστροφή λεπίδας/κρουστική διάτρηση".
2. Περιστρέψτε τη ομίλη στην επιθυμητή θέση.
3. Ρυθμίστε το διακόπτη επιλογέα τρόπου λειτουργίας 4 στη θέση «μόνο οφυρηλάτηση».
4. Γυρίστε τη σμίλη έως ότου κλειδώσει στη θέση.

Τοποθέτηση και αφαίρεση εξαρτημάτων SDS Plus (εικ. Ε)

Το παρόν εργαλείο χρησιμοποιεί εξαρτήματα SDS Plus (ανατρέξτε οτο ένθεμα εικ. ζ για μια εγκάροια διατομή ενός στελέχους τρυπανιού SDS Plus). Συνιστούμε να χρησιμοποιείτε μόνο επαγγελματικά εξαρτήματα.

1. Καθαρίστε και λιπάνετε το στέλεχος του τρυπανιού.
2. Τοποθετήστε τον άξονα της λεπίδας στην υποδοχή εργαλείου SDS Plus 6.
3. Ωθήστε το τρυπάνι προς τα κάτω και περιοτρέψτε το αργά έως ότου εφαρμόσει στις υποδοχές.
4. Τραβήξτε το τρυπάνι για να ελέγξετε εάν έχει ασφαλίσει κατάλληλα. Η λειτουργία σφυρηλάτησης απαιτεί από το τρυπάνι να μπορεί να μετακινηθεί κατά μήκος του

άξονα, κατά αρκετά εκατοστά όταν έχει ασφαλίσει στον εργαλειοδέτη.

1. Για να αφαιρέσετε μία λεπίδα, τραβήξτε προς τα πίσω το χιτώνιο 10 της υποδοχής εργαλείου και τραβήξτε έξω τη λεπίδα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να φοράτε πάντοτε γάντια όταν καιλέσετε εξαρτήματα. Τα εκτεθειμένα μεταλλικά τηματα του εργαλείου και των εξαρτημάτων μπορεί να θερμανθούν υπερβολικά κατά τη διάρκεια της λειτουργίας.

Τοποθέτηση της πλευρικής λαβής (εικ. D)

Η πλευρική λαβή 8 μπορεί να ρυθμιστεί ώστε να διευκολύνει τους δεξιόχειρες και τους αριστερόχειρες χρήστες.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην χρησιμοποιείτε το εργαλείο εάν σει έχει συναρμολογηθεί κατάλληλα η πλευρική λαβή.

1. Χαλαρώστε την πλευρική λαβή.
2. Για δεξιόχειρες χρήστες: Σύρετε το οφιγκτήρα της πλευρικής λαβής επάνω από το κολάρο πίσω από τον εργαλειοδέτη, με τη λαβή στα αριστερά.
   Για αριστερόχειρες χρήστες: Σύρετε το σφιγκτήρα της πλευρικής λαβής επάνω από το κολάρο πίσω από τον εργαλειοδέτη, με τη λαβή στα δεξιά.
3. Περιστρέψτε την πλευρική λαβή στην επιθυμητή θέση και ουοφίξτε τη λαβή.

Φως εργασιας πλευρικης λαβης (εικ. Ε) D25144, D25263

Η πλευρική λαβή στα D25144 και D25263 περιλαμβάνει ένα φως εργασίας 15. Το φως λειτουργεί με μπαταρία και ο χειρισμός του γίνεται με το κουμπί ενεργοποίησης/απενεργοποίησης 17. Για να αντικαταστήσετε τις μπαταρίες για το φως εργασίας (CR2032 x 2):

1. Αφαιρέστε τη βίδα 16 της πόρτας του διαμερίσματος μπαταριών όπως φαίνεται στην εικ. Ε.
2. Αντικαταστήστε τη μπαταρία με τη θετική πλευρά να δείχνει προς τα έξω.
3. Κλείστε το διαμέρισμα μπαταριών και σφίξτε τη βίδα.

Ρύθμιση του βάθους διάτρησης (εικ. F)

1. Εισάγετε το απαπούμενο τρυπάνι διάτρησης, όπως περιγράφεται παραπάνω.
2. Πιέστε το κουμπί ράβδου βάθους 9 και αφήστε το ελεύθερο.
3. Τοποθετήστε τη ράβδο ρύθμισης βάθους 7 μέσω της οπής του σφιγκτήρα αναστολέα βάθους.
4. Ρυθμίστε το βάθος διάτρησης, όπως φαίνεται.
5. Απελευθερώστε το οφιγκτήρα αναστολέα βάθους.

Μοχλός αναστροφής (εικ. G)

Ο μοχλός αναστροφής 3 χρησιμοποιείται για αντιστροφή της κίνησης του δραπάνου για το ξεβίδωμα στοιχείων ούνδεσης ή για την εξαγωγή λεπίδων που έχουν σφηνώσει κατά τη λειτουργία διάτρησης χωρίς κρούση.

ΠΡΟΣΟΧΗ: Κατά την αναστροφή κίνησης για την εξαγωγή εφήτωμένων τρυπανιών, να είστε έτοιμοι για ισχυρή ροπή αντίδρασης.

Για την αντιστροφή του κρουστικού δραπάνου (περιστροφικής σφύρας), απενεργοποιήστε το εργαλείο και ευθυγραμμίστε το μοχλό αναστροφής 3 με το κίτρινο βέλος που δείχνει προς τα πίσω.

Για να τοποθετήσετε το μοχλό για λειτουργία προς τα εμπρός, απενεργοποιήστε το κρουστικό δράπανο και ευθυγραμμίστε το μοχλό αναστροφής 3 με το κίτρινο βέλος που δείχνει προς τα εμπρός.

Τοποθέτηση του σφιγκτήρα και του προσαρμογέα του

Προαιρετικά εξαρτήματα D25032, D25033, D25133, D25143, D25263

1. Βιδώστε το σφιγκτήρα οτο άκρο με το σπείρωμα του προσαρμογέα του σφιγκτήρα.
2. Εισάγετε τον συνδεδεμένο σφιγκτήρα και τον προσαρμογέα στο εργαλείο, σαν να επρόκειτο για ένα τυπικό τρυπάνι SDS Plus.
3. Για να αφαιρέσετε τον σφιγκτήρα, προχωρήστε όπως στην αφαίρεση ενός τυπικού τρυπανιού SDS Plus.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Οοτέ μη χρησιμοποιείτε ταφιλοιημένους σφιγκτήρες στη λειτουργία του σφυροτρύπανου.

Αντικατάσταση της υποδοχής εργαλείου SDS Plus με το τσοκ χωρίς κλειδί (εικ. Η)

D25134, D25144

1. Περιστρέψτε το κολάρο ασφάλισης 13 στη θέση απασφάλισης και τραβήξτε την υποδοχή εργαλείου SDS Plus 6 και αφαιρέστε την.
2. Σπρώξτε το τοσκ χωρίς κλειδί 14 πάνω στην άτρακτο και περιστρέψτε το κολάρο ασφάλισης 13 στη θέση ασφάλισης. Για να αντικαταστήσετε το τοσκ χωρίς κλειδί με την υποδοχή εργαλείου SDS Plus, πρώτα αφαιρέστε το τοσκ χωρίς κλειδί με τον ίδιο τρόπο που αφαιρέσατε την υποδοχή εργαλείου. Στη συνέχεια τοποθετήστε την υποδοχή εργαλείου με τον ίδιο τρόπο που τοποθετήσατε το τοσκ χωρίς κλειδί, διασφαλίζοντας ότι έχετε περιστρέψει το κολάρο ασφάλισης στη θέση ασφάλισης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μη χρησιμοποιείτε του οιημένους σφιγκτήρες στη λειτουργία του σφυροτρύπανου.

Αντικατάσταση του καλύμματος για τη σκόνη (εικ. Α)

Το κάλυμμα για τη σκόνη 11 αποτρέπει την είσοδο σκόνης στο μηχανισμό. Να αντικαθιστάτε άμεσα τυχόν φθαρμένα καλύμματα για τη σκόνη.

1. Τραβήξτε προς τα πίσω το περίβλημα ασφάλισης του εργαλειοδέτη 10 και τραβήξτε προς τα έξω το κάλυμμα για τη σκόνη 11.

2. Τοποθετήστε το νέο κάλυμμα για τη σκόνη.

3. Απελευθερώστε το περίβλημα ασφάλισης του εργαλειοδέτη.

ΛΕΙΤΟΥΡΓΙΑ

Οδηγίες χρήσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να τηρείτε πάντοτε τις οδηγίες και τις ισχύουσες ρυθμίσεις.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κηθενο σοβαρού προσωπικού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετέ το από την τροφοδοσία, πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/αφαίρεση προσαρτημάτων ή παρελκόμενων. Βεβαιωθείτε ότι ο διακόπτης ενεργοποίησης βρίσκεται στη θέση OFF (Απενεργοποίηση). Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

ΠΡΩΕΙΔΟΠΟΙΗΣΗ:

Να τηρείτε πάντοτε τις οδηγίες ασφαλείας και τους ισχύοντες κανονισμούς.

- Ενημερωθείτε για τη θέση των σωληνώσεων και των καλωδιώσεων.

- Μην εφαρμόζετε μεγάλη πίεση στο εργαλείο (περίπου 5 kg). Η υπερβολική πίεση δεν επιταχύνει τη διάτρηση αλλά μειώνει την απόδοση του εργαλείου και μπορεί να ελαττώσει το χρόνο ζωής του.

- Μην εκτελείτε διάτρηση ή μην οδηγείτε το εργαλείο σε μεγάλο βάθος για να αποτρέψετε ζημιά στο κάλυμμα για τη σκόνη.

- Πάντοτε να κρατάτε το εργαλείο σταθερά και με τα δυο σας χέρια και διασφαλίστε ότι έχετε σωστή στάση (εικ. I). Πάντοτε να χρησιμοποιείτε το εργαλείο με συναρμολογημένη κατάλληλα την πλευρική λαβή.

Κατάλληλη θέση χεριών (εικ. I)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο προσωπικού τραυματισμού, να χρησιμοποιείτε ΠΑΝΤΟΤΕ την κατάλληλη θέση των χεριών, όπως φαίνεται.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο κράσμπικού τραυματιομού, ΠΑΝΤΟΤΕ να κρατάτε καλά το εργαλείο για να είστε προετοιμασμένοι σε περίπτωση ξαφνικής αντίδρασης.

Κατάλληλη θέση των χεριών σημαίνει το ένα χέρι στην πλευρική λαβή 8 και το άλλο χέρι στην κύρια λαβή 2.

Ενεργοποίηση και απενεργοποίηση (εικ. Α)

1. Για να θέσετε σε λειτουργία το εργαλείο, πιέστε το διακόπτη ρύθμισης ταχύτητας ①. Η πίεση που ασκείται οτο διακόπτη ρύθμισης ταχύτητας καθορίζει την ταχύτητα κίνησης του εργαλείου.
2. Για συνεχή λειτουργία, πιέστε και κρατήστε πατημένο το διακόπτη ρύθμισης ταχύτητας.
3. Για να σταματήσετε το εργαλείο, αφήστε το διακόπτη.

Χρήση σφυροτρύπανου (εικ. Α)

Διάτρηση με συμπαγές τρυπάνι

1. Κρατήστε πατημένο το κουμπί επιλογής λειτουργίας 5 και στη συνέχεια ρυθμίστε το διακόπτη επιλογής τρόπου λειτουργίας 4 στη θέση κρουστικής διάτρησης.
2. Ειοάγετε το κατάλληλο τρυπάνι. ΣΗΜΕΙΩΣΗ: Για καλύτερα αποτελέσματα, χρησιμοποιείτε υψηλής ποιότητας τρυπάνια από καρβίδιο.
3. Ρυθμίστε την πλευρική λαβή 8 ανάλογα με τις απαιτήσεις.
4. Εάν είναι απαραίτητο, ρυθμίστε το βάθος διάτρησης.
5. Σημειώστε το σημείο, στο οποίο πρέπει να γίνει η διάνοιξη της οπής.
6. Τοποθετήστε το τρυπάνι στη θέση και θέστε το εργαλείο σε λειτουργία.
7. Να απενεργοποιείτε πάντοτε το εργαλείο όταν ολοκληρωθεί η εργασία και προτού το αφαιρέσετε από την πρίζα.

Διάτρηση με πυρηνοληψία

1. Κρατήστε πατημένο το κουμπί επιλογής λειτουργίας 5 και στη συνέχεια ρυθμίστε το διακόπτη επιλογής τρόπου λειτουργίας 4 στη θέση κρουστικής διάτρησης.
2. Ρυθμίστε την πλευρική λαβή 8 ανάλογα με τις απαιτήσεις.
3. Εισάγετε το κατάλληλο τρυπάνι πυρηνοληψίας.
4. Συναρμολογήστε το κεντρικό δράπανο στο τρυπάνι πυρηνοληψίας.
5. Τοποθετήστε το κεντρικό τρυπάνι στο σημείο και πιέστε το διακόπτη ενεργοποίησης/απενεργοποίησης 1. Τρυπήστε έως ότου ο πυρήνας διεισδύσει στο σκυρόδεμα κατά περίπου 1 εκ.
6. Σταματήστε τη διάτρηση και αφαιρέστε το κεντρικό δράπανο. Τοποθετήστε το κεντρικό τρυπάνι πίω στην οπή και συνεχίστε τη διάτρηση.
7. Όταν εκτελείτε διάτρηση μέσω μιας δομής που έχει μεγαλύτερο πάχος από το πάχος του κεντρικού τρυπανιού, σπάστε το οτρογγυλό κύλινδρο σκυροδέματος ή πυρήνα στο εσωτερικό ενός τρυπανιού σε τακτά διαστήματα. Για την αποφυγή αθέλητης θραύσης σκυροδέματος γύρω από την οπή, πρώτα τρυπήστε μια οπή με τέτοια διάμετρο ώστε το κεντρικό τρυπάνι να περνάει ολόκληρο μέσω της δομής. Στη συνέχεια, τρυπήστε την οπή με πυρήνα σε οημείο που ισαπέχει από κάθε πλευρά.
8. Να απενεργοποιείτε πάντοτε το εργαλείο όταν ολοκληρωθεί η εργασία και προτού το αφαιρέσετε από την πρίζα.

Περιστροφική διάτρηση (εικ. Α)

1. Κρατήστε πατημένο το κουμπί επιλογής λειτουργίας 5 και στη συνέχεια ρυθμίστε το διακόπτη επιλογής τρόπου λειτουργίας 4 στη θέση "περιστρεφόμενη διάτρηση".
2. Ανάλογα με το εργαλείο που διαθέτετε, ακολουθήστε μία από τις παρακάτω οδηγίες:

- D25032, D25033, D25133, D25143, D25263:

Τοποθετήστε τον προσαρμογέα του σφιγκτήρα/το σύστημα του σφιγκτήρα.

- D25134, D25144: Αντικατάσταοη της υποδοχής εργαλείου SDS Plus με το τσοκ χωρίς κλειδί.

1. Προχωρήστε όπως περιγράφεται για την κρουστική διάτρηση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μη χρησιμολοιείτε τονοιοιημένους σφιγκτήρες στη λειτουργία του σφυροτρύπανου.

Βίδωμα (εικ. Α)

1. Κρατήστε πατημένο το κουμπί επιλογής λειτουργίας 5 και στη συνέχεια ρυθμίστε το διακόπτη επιλογής τρόπου λειτουργίας 4 στη θέση περιστρεφόμενης διάτρησης.
2. Επιλέξτε κατεύθυνση περιστροφής.
3. Ανάλογα με το εργαλείο που διαθέτετε, ακολουθήστε μία από τις παρακάτω οδηγίες:

D25032, D25033, D25133, D25143, D25263:

Τοποθετήστε τον ειδικό προσαρμογέα βιδώματος SDS Plus για χρήση με εξαγωνικά τρυπάνια κατσαβιδιού.

- D25134, D25144: Αντικατάσταση της υποδοχής εργαλείου SDS Plus με το τσοκ χωρίς κλειδί.

1. Εισάγετε το κατάλληλο τρυπάνι κατσαβιδιού. Όταν βιδώνετε βίδες με κεφαλή με υποδοχή, χρηοιμοποιείτε πάντοτε τρυπάνια με ολιοθαίνοντα ψηλαρητή.
2. Πιέστε απαλά το διακόπτη ρύθμισης ταχύτητας 1 για να αποφύγετε τις ζημιές στην κεφαλή της βίδας. Στην αντεστραμμένη περιστροφή (ΑΧ) η ταχύτητα του εργαλείου μειώνεται αυτόματα για εύκολο ξεβίδωμα των βιδών.
3. Όταν η βίδα έχει εισέλθει πλήρως στο σημείο, απελευθερώστε το διακόπτη ρύθμισης ταχύτητας ώστε να αποτρέψετε τη κεφαλή της βίδας από το να διεισδύσει στο σημείο.

Αποκοπή και σμίλευμα (εικ. Α)

D25033, D25133, D25134, D25143, D25144, D25263:

1. Κρατήστε πατημένο το κουμπί επιλογής λειτουργίας 5 και στη συνέχεια ρυθμίστε το διακόπτη επιλογής τρόπου λειτουργίας 4 στη θέση «μόνο κρούση».
2. Εισάγετε την κατάλληλη σμίλη και περιστρέψτε τη με το χέρι έως ότου ασφαλίσει στη θέση της.
3. Ρυθμίστε την πλευρική λαβή 8 ανάλογα με τις απαιτήσεις.
4. Θέστε το μηχάνημα σε λειτουργία και αρχίστε την εργασία.
5. Να απενεργοποιείτε πάντοτε το εργαλείο όταν ολοκληρωθεί η εργασία και προτού το αφαιρέσετε από την πρίζα.

ΠΡΩΕΙΔΟΠΟΙΗΣΗ:

πην χρηαιμοποιείτε το παρόν εργαλείο για την ανάμιξη ή την εύκολη άντληση καυσίμων ή εκρηκτικών υγρών (βενζίνη, οινόπνευμα κ.λπ.).

- Μην αναμιγνύετε ή αναδεύετε εύφλεκτα υγρά που φέρουν ανάλογη σήμανοη.

ΣΥΝΤΗΡΗΣΗ

Το ηλεκτρικό εργαλείο της DEWALT σχεδιάστηκε για να λειτουργεί επί μεγάλο χρονικό διάστημα με ελάχιστη συντήρηση.

ΕλλΗΝΙΚά

Η συνεχής ικανοποιητική λειτουργία εξαρτάται από τη σωστή φροντίδα του εργαλείου και τον τακτικό καθαρισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον ικαινο σοβαρού προσωπικού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετέ το από την τροφοδοσία, πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/αφαίρεση προσαρτημάτων ή παρελκόμενων. Βεβαιωθείτε ότι ο διακόπτης ενεργοποίησης βρίσκεται στη θέση OFF (Απενεργοποίηση). Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

• Το παρόν μηχάνημα δεν μπορεί να επιδιορθωθεί από τον χρήστη. Μεταφέρετε το εργαλείο σε εξουσιοδοτημένο αντιπρόσωπο επισκευών της DEWALT μετά από περίπου 40 ώρες χρήσης. Εάν εμφανιστούν προβλήματα πριν από την παρέλευση των 40 ωρών, επικοινωνήστε με εξουσιοδοτημένο αντιπρόσωπο επισκευών της DEWALT.
- Το εργαλείο απενεργοποιείται αυτόματα όταν οι ψήκτρες άνθρακα φθαρούν.

Ψήκτρες κινητήρα

Η DEWALT χρησιμοποιεί ένα προηγμένο σύστημα ψηκτρών, το οποίο σταματάει αυτόματα το δράπανο όταν φθαρούν οι ψήκτρες. Κατ' αυτόν τον τρόπο, αποτρέπεται η ζημιά στον κινητήρα. Καινούριες μονάδες ψηκτρών διατίθενται από τα εξουσιοδοτημένα κέντρα σέρβις της DEWALT. Να χρησιμοποιείτε πάντοτε πανομοιότυπα ανταλλακτικά.

Λίπανοη

Το ηλεκτρικό σας εργαλείο δεν απαιτεί επιπλέον λίπανση. Τα χρηοιμοποιούμενα εξαρτήματα και παρελκόμενα πρέπει να λιπαίνονται τακτικά γύρω από το υύστημα SDS Plus.

Καθαρισμός

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για την αφαίρεση ρύπων και σκόνης, χαφοποιήστε ξηρό αέρα κάθε φορά που διαπιστώνετε συγκέντρωση σκόνης εντός και γύρω από τις θυρίδες αερισμού. Όταν εκτελείτε αυτή τη διαδικασία, να φοράτε εγκεκριμένο προστατευτικό για τα μάτια και εγκεκριμένη μάσκα για τη σκόνη.

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Μη χρησιμοποιείτε ποτέ διαλύτες ή αὐτοχυρές χημικές ουσίες για τον καθαριομό των μη μεταλλικών τμημάτων του εργαλείου. Αυτές οι χημικές ουσίες μπορούν να υποβαθμίσουν την ποιότητα των υλικών που χρησιμοποιούνται σε αυτά τα τμήματα. Χρησιμοποιείτε ένα πανί που έχει εμποτιστεί μόνο σε νερό και ήπιο σαπούνι. Μην επιτρέψετε ποτέ την εισροή τυχόν υγρών στο εσωτερικό του εργαλείου. Μη βυθίσετε ποτέ οποιοδήποτε τμήμα του εργαλείου σε υγρό

Προαιρετικά παρελκόμενα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Επειδή με το προϊόν αυτό δεν έχουν δεφαστεί άλλα παρελκόμενα εκτός από αυτά που

διατίθενται από την DEWALT, η χρήση τυχάν τέτοιων парελκόμενων με το εργαλείο αυτό μπορεί να είναι επικίνδυνη. Για να ελαττώσετε τον κίνδυνο τραυματισμού, πρέπει να χρησιμοποιείτε μόνο парελκόμενα που συνιστώνται από την DEWALT.

Διατίθενται προαιρετικά διάφοροι τύποι τρυπανιών δράπανου και σμίλες SDS Plus.

Για περισσότερες πληροφορίες σχετικά με τα κατάλληλα παρελκόμενα, συμβουλευτείτε τον αντιπρόσωπο με τον οποίο συνεργάζεστε.

Για την προστασία του περιβάλλοντος

Χωριστή συλλογή. Τα προϊόντα και οι μπαταρίες που επισημαίνονται με αυτό το σύμβολο δεν πρέπει να απορρίπτονται μαζί με τα κοινά οικιακά απορρίμματα.

Τα προϊόντα και οι μπαταρίες περιέχουν υλικά που μπορούν να ανακτηθούν ή να ανακυκλωθούν ώστε να μειωθούν οι ανάγκες για πρώτες ύλες. Παρακαλούμε να ανακυκλώνετε τα ηλεκτρικά προϊόντα και τις μπαταρίες σύμφωνα με τους τοπικούς κανονιομούς. Περιοσότερες πληροφορίες διατίθενται στον ιστότοπο www.2helpU.com.

_

| _

一

1

Belgique etLuxembourg België en Luxemburg	DrWALT - Belgium BVBAEgide Walschaertsstraat 162800 Mechelen	Tel: Nl. 32 15 47 37 63Tel: FR 32 15 47 37 64Fax: [phone]	[e-mail]
Danmark	DeWALT (Stanley Black&Decker AS)Roskildevej 222620 Albertslund	Tel: [phone]Fax: [phone]	[e-mail]
Deutschland DeWALT		Tel: [phone]Fax: [phone]	[e-mail]
Ελλάς	DrWALT (Diλάς) A.E.ΕδρΑ-ΓΡΑΦΟΙΑ .Στράβλωνος 7& A. Boukayμενης, Γλαρόδα 166 7/4, ΑθήναSERVICE : Ηυμρος Τέπος 2 (Χάν Αδάμ) – 193 00 Ασπόπιργος	Tηκ: 00302108981616Φαζ: 00302108983570	[e-mail]
España	DrWALT Ibérica, S.C.A.Parc de Negocios "Mas Blan"Edificio Muntadas, c/Bergadá, 1, Of: A608820 Cl Prat de Ulobregat (Barcelona)	Tel: [phone]Fax: [phone]	[e-mail]
France DrWALT	5, allée des HêtresBP 60105, 69579 Lmonest Cedex	Tel: [phone]Fax: [phone]	[e-mail]
SchweizSuisseSvizzera	DrWALTIn der Luberzen 428902 Urdorf	Tel: 044 - 755 60 70Fax: 044 - 730 70 67	[e-mail]
Ireland DeWALT	Building 4500, Kinsale RoadCork Airport Business ParkCork, Ireland	Tel: [phone]Fax: [phone]	[e-mail]
Italia DeWALT	via Energypark 620871 Vimercate (MB), IT	Tel: [phone]Fax: [phone]	www.dewalt.it
Nederlands DeWALT	Netherlands BVPostbus 83,6120 AB BORN	Tel: [phone]Fax: [phone]	www.dewalt.nl
Norge DeWALT	Posthoks 46130405 Oslo, Norge	Tel: [phone]Fax: [phone]	[e-mail]
Österreich DeWALT	Werkzeug Vermiebsges m.b.llOberlaaerstrasse 248, A-1230 Wien	Tel: 01 - 66116 - 0Fax: 01 - 66116 - 614	[e-mail]
Portugal	DrWALTEd. D Dimis, Quina da FonteRua dos Malhoes 2 2A 2a Esq.Oeiras e S. Juiliao da Barra, pago de Arcos e Caxlas2770 071 Paço de Arcos	Tel: [phone]Fax: [phone]	[e-mail]
Suomi	DeWALTPL4700521 Helsinki, Suomi	Puh: 010 400 4333Faxsi: 0800 411 340	[e-mail]
Sverige	DeWALTBOX 9443122, MölnöalSverige	Tel: [phone]Fax: [phone]	[e-mail]
Türkiye	Sanayi ve Tikareet Bakanlığı tebolğınce kullanım ömrü 7 yıldır.Stanley Black & Decker Turkey Alet Üretirim San. Tic. Ltd.Şti.Kozyatağlı Mb Değirmen Sk.Nida Kuie No: 18 Kat: 6, 34742Kaoikoy, Istanbul, Türkiye	Tel: -90 216 665 2900Faxs: [phone]	[e-mail]
UnitedKingdom	DrWALT, 210 Bath Road;Slough, Berks SL1 3YD	Tel: [phone]Fax: [phone]	[e-mail]
Australia	DeWALI810 Whitehorse Road Box IHIIVIC 3103 Australia	Tel: Aust 1800 338 002Tel: NZ 0800 339 258	www.dewalt.com.auwww.dewalt.co.nz
Middle East Africa	DrWALTP.O. Box - 17164,Jebel Ali Free Zone (South), Dubai, UAE	Tel: [phone]Fax: [phone]	[e-mail]
