Flex Camera - κάμερα επιθεώρησης Laserliner - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Κάμερα επιθεώρησης
Μάρκα	Laserliner
Μοντέλο	Flex Camera (κάμερα - καθετήρας 1,5 m)
Ανάλυση κάμερας	640 x 480 pixel
Διάμετρος κεφαλής κάμερας	9 mm
Διάμετρος καθετήρα	6 mm
Μήκος καθετήρα	1,5 m
Μήκος κεφαλής κάμερας	50 mm
Δείκτης προστασίας	IP68 (βυθιζόμενο έως 1,5 m για 60 λεπτά)
Οπτικό πεδίο	53°
Βάθος πεδίου	1 έως 6 cm
Φωτισμός	4 υπερισχυρά LED (ομάδα RG0)
Ελάχιστη γωνία κάμψης καθετήρα	70 mm (ακτίνα κάμψης)
Συνθήκες λειτουργίας	0°C έως 45°C, υγρασία 20-85% RH
Συνθήκες αποθήκευσης	-10°C έως 60°C, μέγιστη υγρασία 80% RH
Διαστάσεις (Μ x Π x Υ)	1500 x 19 x 19 mm
Βάρος	165 g
Τροφοδοσία	Μέσω της βασικής μονάδας VideoFlex (μπαταρίες δεν περιλαμβάνονται)
Σύνδεση	Σύνδεση στη βασική μονάδα
Προβλεπόμενη χρήση	Οπτική επιθεώρηση κοιλοτήτων, φρεατίων, τοιχοποιίας, οχημάτων
Συντήρηση	Καθαρίστε με ελαφρώς υγρό πανί, αποφύγετε διαλύτες
Ασφάλεια	Μη χρησιμοποιείτε για ιατρικές εξετάσεις· αποφύγετε επαφή με χημικά ή ηλεκτρική τάση

Συχνές ερωτήσεις - Flex Camera Laserliner

Πώς συνδέω την κάμερα Flex στη βασική μονάδα;

Συνδέστε την κάμερα στη βασική μονάδα VideoFlex χρησιμοποιώντας τον προβλεπόμενο σύνδεσμο (ένδειξη 1 στο διάγραμμα). Βεβαιωθείτε ότι η βασική μονάδα είναι ενεργοποιημένη και η μπαταρία είναι επαρκώς φορτισμένη.

Ποιο είναι το βάθος πεδίου της κάμερας;

Το βάθος πεδίου είναι μεταξύ 1 και 6 cm. Τα αντικείμενα πέρα από αυτήν την περιοχή μπορεί να εμφανίζονται θολά.

Μπορώ να χρησιμοποιήσω την κάμερα κάτω από το νερό;

Ναι, η κεφαλή της κάμερας και ο καθετήρας προστατεύονται με IP68 και μπορούν να βυθιστούν έως 1,5 μέτρο για 60 λεπτά. Ωστόσο, η βασική μονάδα δεν πρέπει να βυθίζεται.

Πώς καθαρίζω την κάμερα;

Καθαρίστε όλα τα εξαρτήματα με ένα ελαφρώς υγρό πανί. Μην χρησιμοποιείτε καθαριστικά, λειαντικά ή διαλύτες.

Η κάμερα αντέχει στα οξέα;

Όχι, η κεφαλή της κάμερας δεν αντέχει σε οξέα ούτε σε φωτιά. Αποφύγετε την επαφή με επιθετικά χημικά.

Μπορώ να επιθεωρήσω ηλεκτρικές εγκαταστάσεις υπό τάση με αυτήν την κάμερα;

Όχι, η συσκευή δεν είναι κατάλληλη για χρήση κοντά σε επικίνδυνη τάση. Βεβαιωθείτε πάντα ότι τα αγώγιμα μέρη είναι χωρίς τάση πριν από την επιθεώρηση.

Ποιες προφυλάξεις πρέπει να ληφθούν για τα LED;

Τα LED της κάμερας ανήκουν στην ομάδα κινδύνου RG0 (καμία επικινδυνότητα) σύμφωνα με το πρότυπο EN 62471. Είναι αβλαβή για τα μάτια και το δέρμα υπό κανονική χρήση.

Ποια είναι η διάμετρος της κεφαλής της κάμερας;

Η διάμετρος της κεφαλής της κάμερας είναι 9 mm, επιτρέποντας την πρόσβαση σε στενούς χώρους.

Ποιο είναι το μήκος του καλωδίου του καθετήρα;

Ο καθετήρας έχει μήκος 1,5 μέτρο για το μοντέλο Flex. Υπάρχουν επίσης μοντέλα XXL (5 m) και Ultra (10 m).

Πώς αποθηκεύω τη συσκευή;

Αποθηκεύστε τη συσκευή σε ξηρό και καθαρό μέρος, σε θερμοκρασία μεταξύ -10°C και 60°C και μέγιστη σχετική υγρασία 80%.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Flex Camera Laserliner

Διαβάστε προσεκτικά τις οδηγίες χρήσης, το συνημμένο τεύχος „Εγγύηση και πρόσθετες υποδείξεις“ καθώς και τις τρέχουσες πληροφορίες και υποδείξεις στον σύνδεσμο διαδικτύου στο τέλος αυτών των οδηγιών. Τηρείτε τις αναφερόμενες οδηγίες. Αυτές οι οδηγίες θα πρέπει να φυλάσσονται και να παραδίδονται μαζί με τη συσκευή στον επόμενο χρήστη.

Λειτουργία / Τρόπος χρήσης

Η Flex / XXL / Ultra Camera είναι μία μονάδα κάμερας για σύνδεση στη βασική μονάδα VideoFlex. Μαζί με τη βασική μονάδα μεταδίδει έγχρωμες εικόνες βίντεο στην οθόνη LCD για τον έλεγχο δύσκολα προσβάσιμων σημείων όπως π.χ. σε κοιλότητες, φρεάτια, τοιχοποιίες ή μέσα σε οχήματα.

Γενικές υποδείξεις ασφαλείας

• Χρησιμοποιείτε τη συσκευή αποκλειστικά σύμφωνα με τον σκοπό χρήσης εντός των προδιαγραφών.
• Οι συσκευές και ο εξοπλισμός δεν είναι παιχνίδι. Να φυλάσσεται μακριά από παιδιά.
• Δεν επιτρέπεται η κατασκευαστική τροποποίηση της συσκευής.
• Μην εκθέτετε τη συσκευή σε μηχανική καταπόνηση, πολύ υψηλές θερμοκρασίες ή έντονους κραδασμούς.
• Η συσκευή δεν επιτρέπεται να χρησιμοποιείται πλέον, εφόσον υπάρξει βλάβη σε μία ή περισσότερες λειτουργίες ή εξασθενήσει η μπαταρία.
• Η κεφαλή της κάμερας δεν είναι ανθεκτική στα οξέα ούτε άφλεκτη.
• Πρέπει να δοθεί οπωσδήποτε προσοχή, ώστε η συσκευή Flex / XXL / Ultra Camera να μην έρθει σε επαφή με χημικές ουσίες, δυναμικό, κινούμενα ή ζεστά αντικείμενα. Σε αντίθετη περίπτωση μπορεί να υποστεί ζημιά η συσκευή ή και να τραυματιστεί βαριά ο χειριστής.
• Η συσκευή Flex / XXL / Ultra Camera δεν επιτρέπεται να χρησιμοποιηθεί για ιατρικές εξετάσεις/εξετάσεις ατόμων.
• Τηρείτε τα μέτρα ασφαλείας τοπικών και εθνικών αρχών για την ενδεδειγμένη χρήση της συσκευής.
• Η συσκευή δεν προβλέπεται για μετρήσεις κοντά σε επικίνδυνες τάσεις. Για αυτό όταν κάνετε μετρήσεις κοντά σε ηλεκτρικές εγκαταστάσεις προσέχετε, ώστε να μην υπάρχουν στον περιβάλλοντα χώρο αγώγιμα μέρη υπό τάση. Η απουσία τάσης και η ασφάλεια έναντι επανενεργοποίησης πρέπει να εξασφαλίζεται με τη λήψη κατάλληλων μέτρων.

Υποδείξεις ασφαλείας

Αντιμετώπιση της τεχνητής, οπτικής ακτινοβολίας OStrV

'Ανοιγμα εξόδου LED

- Η συσκευή λειτουργεί με LED της ομάδας κινδύνου RG 0 (ελεύθερη ομάδα, χωρίς κίνδυνο) σύμφωνα με τα ισχύοντα πρότυπα για φωτοβιολογική ασφάλεια (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) στις εκάστοτε ισχύουσες εκδόσεις.

- Η συνήθης ακτινοβολία των LED είναι ακίνδυνη για το ανθρώπινο μάτι και το ανθρώπινο δέρμα εφόσον χρησιμοποιείται σωστά και υπό ελεγχόμενες συνθήκες.

Υποδείξεις ασφαλείας

Αντιμετώπιση της ηλεκτρομαγνητικής ακτινοβολίας

- Η συσκευή μέτρησης τηρεί τις προδιαγραφές και οριακές τιμές περί ηλεκτρομαγνητικής συμβατότητας σύμφωνα με την Οδηγία EMC-2014/30/ΕΕ.

Laserliner

- Θα πρέπει να δίνεται προσοχή στους κατά τόπους περιορισμούς της λειτουργίας των συσκευών π.χ. σε νοσοκομεία ή αεροπλάνα., σε πρατήρια καυσίμων, ή κοντά σε άτομα με βηματοδότη. Υπάρχει πιθανότητα εμφάνισης βλαβών ή αρνητικής επίδρασης από και μέσω ηλεκτρονικών συσκευών.

Οδηγίες σχετικά με τη συντήρηση και φροντίδα

Καθαρίζετε όλα τα στοιχεία με ένα ελαφρώς υγρό πανί και αποφεύγετε τη χρήση δραστικών καθαριστικών και διαλυτικών μέσων. Αποθηκεύετε τη συσκευή σε έναν καθαρό, ξηρό χώρο.

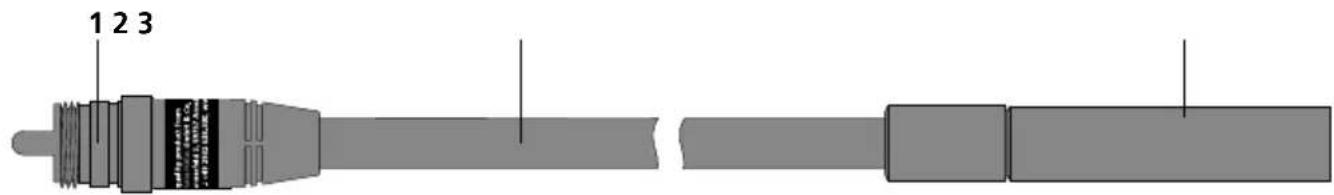

1 Σύνδεση βασικής μονάδας

2 Εύκαμπτος σωλήνας

3 Κεφαλή κάμερας με 4 LED υψηλής απόδοσης

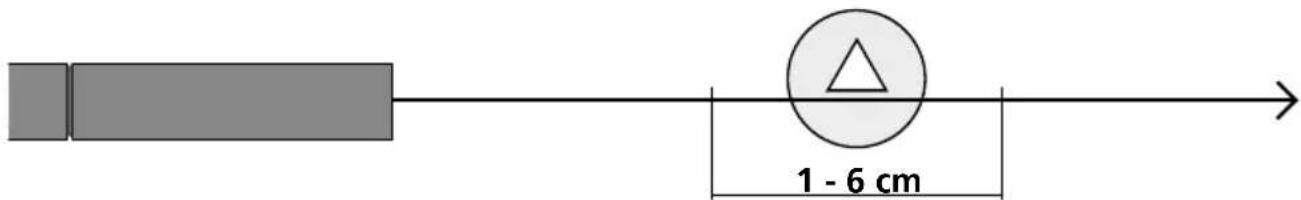

1 Περιοχή βάθους ευκρίνειας

Η Flex / XXL / Ultra Camera καταγράφει στην περιοχή από 1 - 6 cm μπροστά από την κεφαλή της κάμερας εικόνες υψηλής ευκρίνειας.

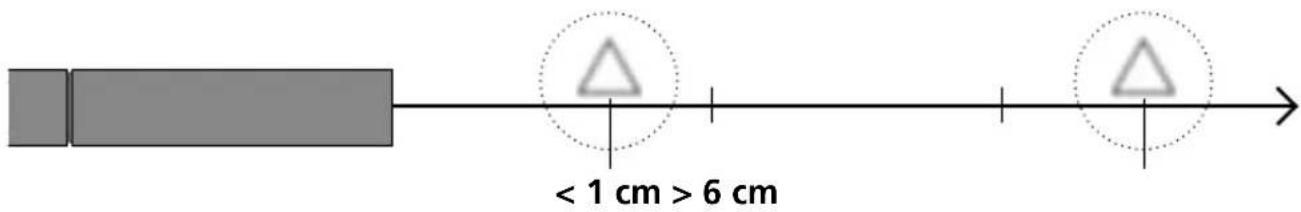

Τα αντικείμενα που βρίσκονται μακριά εκτός της περιοχής εστίασης μπορεί να μην εμφανίζονται καθαρά.

2 Σύνδεση εύκαμπτου σωλήνα

Τεχνικά χαρακτηριστικά
Με επιφύλαξη τεχνικών αλλαγών. 20W50

Ευκρίνεια κάμερας 640 x 480 pixel
Κεφαλή κάμερας ø 9 mm
Κατηγορία προστασίας IP 68 (Βάθος κατάδυσης 1,5 m, 60 λεπτά)
Ελάχιστη ακτίνα καμπυλότητας αισθητήρα κάμερας 70 mm
Οπτικό πεδίο (FOV) 53°
βάθος πεδίου (DOF) 1 ... 6 cm
Διάμετρος αισθητήρα κάμερας 6 mm
Μήκος αισθητήρα κάμερας Flex 1,5 m
Μήκος αισθητήρα κάμερας XXL 5 m
Μήκος αισθητήρα κάμερας Ultra 10 m
Μήκος κεφαλή κάμερας 50 mm
Συνθήκες εργασίας	0°C ... 45°C, υγρασία αέρα μέγ. 20 ... 85% rH, χωρίς συμπύκνωση, ύψος εργασίας μέγ. 4000 m πάνω από το μέσο επίπεδο της θάλασσας
Συνθήκες αποθήκευσης -10°C ... 60°C, υγρασία αέρα μέγ. 80% rH
Διαστάσεις (Π x Y x B) Flex 1500 x 19 x 19 mm
Διαστάσεις (Π x Y x B) XXL 5000 x 19 x 19 mm
Διαστάσεις (Π x Y x B) Ultra 10000 x 19 x 19 mm
Βάρος Flex	165 g
Βάρος XXL	550 g
Βάρος Ultra	1100 g

Κανονισμοί ΕΕ και απόρριψη

Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ.

Το παρόν προϊόν είναι μία ηλεκτρική συσκευή και πρέπει να συλλέγεται ξεχωριστά και να απορρίπεται σύμφωνα με την ευρωπαϊκή Οδηγία περί Ηλεκτρικών και ηλεκτρονικών παλιών συσκευών.

Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα: http://laserliner.com/info?an=AKV
