Flex Camera - Inspectiecamera Laserliner - Gratis gebruiksaanwijzing en handleiding

Producttype	Inspectiecamera
Merk	Laserliner
Model	Flex Camera (sonde van 1,5 m)
Cameraresolutie	640 x 480 pixels
Diameter camerakop	9 mm
Diameter sonde	6 mm
Lengte sonde	1,5 m
Lengte camerakop	50 mm
Beschermingsgraad	IP68 (onderdompelbaar tot 1,5 m gedurende 60 min)
Gezichtsveld	53°
Scherptediepte	1 tot 6 cm
Verlichting	4 ultrakrachtige LED's (groep RG0)
Minimale buigradius van de sonde	70 mm (kromtestraal)
Bedrijfsomstandigheden	0°C tot 45°C, luchtvochtigheid 20-85% RV
Opslagomstandigheden	-10°C tot 60°C, max. luchtvochtigheid 80% RV
Afmetingen (L x B x H)	1500 x 19 x 19 mm
Gewicht	165 g
Voeding	Via de VideoFlex-basiseenheid (batterijen niet inbegrepen)
Aansluiting	Aansluiting op de basiseenheid
Beoogd gebruik	Visuele inspectie van holtes, putten, metselwerk, voertuigen
Onderhoud	Reinigen met een licht vochtige doek, vermijd oplosmiddelen
Veiligheid	Niet gebruiken voor medische onderzoeken; vermijd contact met chemicaliën of elektrische spanning

Veelgestelde vragen - Flex Camera Laserliner

Hoe sluit ik de Flex-camera aan op de basiseenheid?

Sluit de camera aan op de VideoFlex-basiseenheid met behulp van de daarvoor bestemde connector (markering 1 op het schema). Zorg ervoor dat de basiseenheid is ingeschakeld en dat de batterij voldoende is opgeladen.

Wat is de scherptediepte van de camera?

De scherptediepte ligt tussen 1 en 6 cm. Objecten buiten dit gebied kunnen wazig lijken.

Kan ik de camera onder water gebruiken?

Ja, de camerakop en de sonde zijn beschermd volgens IP68 en kunnen tot 1,5 meter worden ondergedompeld gedurende 60 minuten. De basiseenheid mag echter niet worden ondergedompeld.

Hoe maak ik de camera schoon?

Maak alle onderdelen schoon met een licht vochtige doek. Gebruik geen reinigingsmiddelen, schuurmiddelen of oplosmiddelen.

Is de camera bestand tegen zuren?

Nee, de camerakop is niet bestand tegen zuren of vuur. Vermijd contact met agressieve chemicaliën.

Kan ik met deze camera onder spanning staande elektrische installaties inspecteren?

Nee, het apparaat is niet geschikt voor gebruik in de buurt van gevaarlijke spanning. Zorg er altijd voor dat stroomvoerende delen spanningsloos zijn voordat u een inspectie uitvoert.

Welke voorzorgsmaatregelen moeten worden genomen met de LED's?

De LED's van de camera behoren tot risicogroep RG0 (geen risico) volgens norm EN 62471. Ze zijn onschadelijk voor oog en huid bij normaal gebruik.

Wat is de diameter van de camerakop?

De diameter van de camerakop is 9 mm, waardoor toegang tot nauwe ruimtes mogelijk is.

Wat is de lengte van de sondkabel?

De sonde heeft een lengte van 1,5 meter voor het Flex-model. Er zijn ook XXL- (5 m) en Ultra-modellen (10 m).

Hoe bewaar ik het apparaat?

Bewaar het apparaat op een droge en schone plaats, bij een temperatuur tussen -10°C en 60°C en een maximale relatieve luchtvochtigheid van 80%.

GEBRUIKSAANWIJZING Flex Camera Laserliner

Lees de handleiding, de bijgevoegde brochure „Garantie- en aanvullende aanwijzingen“ evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

De Flex / XXL / Ultra Camera is een camera-eenheid voor de aansluiting op de basiseenheid VideoFlex. Als de camera samen met een basiseenheid wordt gebruikt, worden videobeelden in kleur naar het lcd gestuurd ter controle van moeilijk toegankelijke plaatsen zoals holle ruimten, schachten, muurwerk of in de auto.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• De bouwwijze van het apparaat mag niet worden veranderd!
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.
• De camerakop is niet zuurbestendig en niet vuurvast.
• Let absoluut op dat de Flex / XXL / Ultra Camera niet in contact komt met chemicaliën, voltage, beweeglijke of hete voorwerpen. Hierdoor kan het apparaat beschadigd raken, hetgeen kaqn leiden tot ernstig persoonlijk letsel van de gebruiker.
• De Flex / XXL / Ultra Camera mag niet worden gebruikt voor medische doeleinden / persoonsonderzoek.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht.
• Het apparaat is niet geschikt voor de meting in de buurt van gevaarlijke spanning. Let bij metingen in de buurt van elektrische installaties altijd op de spanningsvrijheid van geleidende onderdelen. De spanningsvrijheid en de beveiliging tegen hernieuwd inschakelen moet door middel van geschikte maatregelen gewaarborgd zijn.

Veiligheidsinstructies

Omgang met kunstmatige, optische straling OStrV (verordening inzake kunstmatige optische straling)

Uittree-opening led

• Het apparaat werkt met leds uit de risicogroep RG0 (vrij van gevaar) overeenkomstig de geldende normen voor fotobiologische veiligheid (EN 62471:2008-09vv / IEC/TR 62471:2006-07vv) in de telkens actuele lezing.
• De toegankelijke straling van de leds is bij doelmatig gebruik en onder redelijkerwijs te voorziene voorwaarden ongevaarlijk voor het menselijk oog en de menselijke huid.

Veiligheidsinstructies

Omgang met elektromagnetische straling

- Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.

- Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Bewaar het apparaat op een schone, droge plaats.

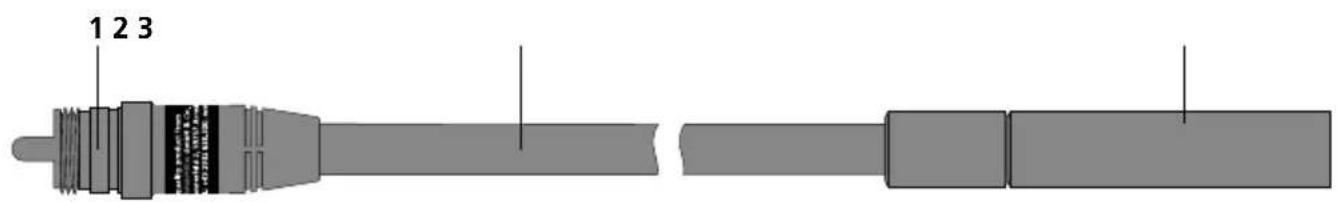

1 Aansluiting basiseenheid

2 Flexibele slang

3 Camerakop met 4 hoogrendements-leds

1 Scherpte-diepte-bereik

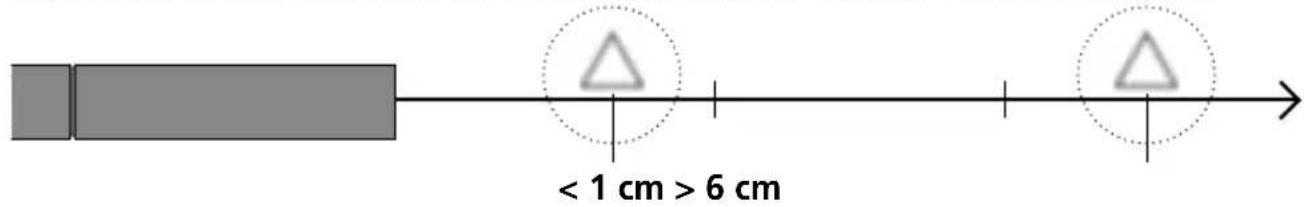

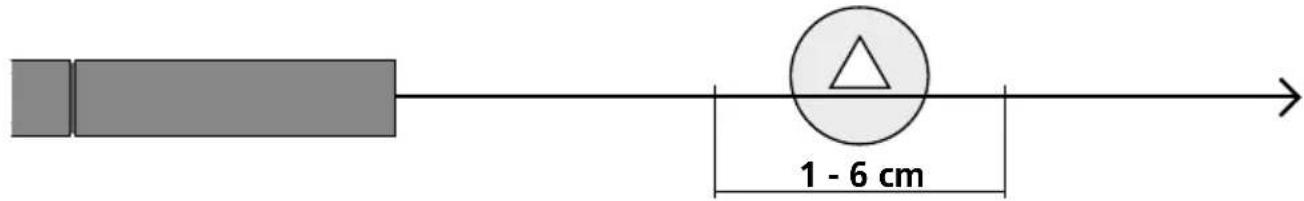

De Flex / XXL / Ultra Camera levert scherpe beelden in het bereik van 1 - 6 cm vóór de camera.

Objecten die ver buiten het bereik van de focus liggen, kunnen onscherp worden weergegeven.

2 Aansluiting flexibele slang

Technische gegevens
Technische wijzigingen voorbehouden. 20W50

Resolutie camera 640 x 480 pixel
Camerakop ø 9 mm
Beschermingsklasse camerakop IP 68 (Duikdiepte 1,5 m, 60 min.)
Min. buigradius camera-sonde 70 mm
Zichtveld (FOV) 53°
Scherpte-diepte-bereik (DOF) 1 ... 6 cm
Diameter camera-sonde 6 mm
Lengte camera-sonde Flex 1,5 m
Lengte camera-sonde XXL 5 m
Lengte camera-sonde Ultra 10 m
Lengte camerakop 50 mm
Werkomstandigheden	0°C ... 45°C, luchtvochtigheid max. 20 ... 85% rH,niet-condenserend, werkhoogte max. 4000 m bovenNAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden -10°C ... 60°C, luchtvochtigheid max. 80% rH
Afmetingen (B x H x D) Flex 1500 x 19 x 19 mm
Afmetingen (B x H x D) XXL	5000 x 19 x 19 mm
Afmetingen (B x H x D) Ultra	10000 x 19 x 19 mm
Gewicht Flex	165 g
Gewicht XXL	550 g
Gewicht Ultra	1100 g

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=AKV

!
