Flex Camera - инспекционная камера Laserliner - Бесплатное руководство пользователя

Тип продукта	Инспекционная камера
Бренд	Laserliner
Модель	Flex Camera (зонд 1,5 м)
Разрешение камеры	640 x 480 пикселей
Диаметр головки камеры	9 мм
Диаметр зонда	6 мм
Длина зонда	1,5 м
Длина головки камеры	50 мм
Степень защиты	IP68 (погружение до 1,5 м на 60 мин)
Поле зрения	53°
Глубина резкости	от 1 до 6 см
Освещение	4 сверхмощных светодиода (группа RG0)
Минимальный угол изгиба зонда	70 мм (радиус изгиба)
Условия эксплуатации	от 0°C до 45°C, влажность 20-85% отн. влажности
Условия хранения	от -10°C до 60°C, макс. влажность 80% отн. влажности
Размеры (Д x Ш x В)	1500 x 19 x 19 мм
Вес	165 г
Питание	Через базовый блок VideoFlex (батарейки не входят в комплект)
Подключение	Подключение к базовому блоку
Назначение	Визуальный осмотр полостей, колодцев, кладки, транспортных средств
Уход	Очищать слегка влажной тканью, избегать растворителей
Безопасность	Не использовать для медицинских осмотров; избегать контакта с химикатами или электрическим напряжением

Часто задаваемые вопросы - Flex Camera Laserliner

Как подключить камеру Flex к базовому блоку?

Подключите камеру к базовому блоку VideoFlex с помощью предусмотренного разъема (отметка 1 на схеме). Убедитесь, что базовый блок включен и батарея достаточно заряжена.

Какова глубина резкости камеры?

Глубина резкости составляет от 1 до 6 см. Объекты за пределами этой зоны могут быть размытыми.

Можно ли использовать камеру под водой?

Да, головка камеры и зонд защищены по стандарту IP68 и могут быть погружены на глубину до 1,5 метра на 60 минут. Однако базовый блок погружать нельзя.

Как чистить камеру?

Очищайте все компоненты слегка влажной тканью. Не используйте моющие средства, абразивы или растворители.

Устойчива ли камера к кислотам?

Нет, головка камеры не устойчива к кислотам и огню. Избегайте контакта с агрессивными химическими веществами.

Можно ли осматривать электрические установки под напряжением этой камерой?

Нет, прибор не подходит для использования вблизи опасного напряжения. Всегда убеждайтесь, что токоведущие части обесточены перед осмотром.

Какие меры предосторожности следует соблюдать при работе со светодиодами?

Светодиоды камеры относятся к группе риска RG0 (отсутствие риска) в соответствии со стандартом EN 62471. Они безвредны для глаз и кожи при нормальном использовании.

Каков диаметр головки камеры?

Диаметр головки камеры составляет 9 мм, что позволяет проникать в узкие пространства.

Какова длина кабеля зонда?

Длина зонда составляет 1,5 метра для модели Flex. Также доступны модели XXL (5 м) и Ultra (10 м).

Как хранить устройство?

Храните устройство в сухом и чистом месте при температуре от -10°C до 60°C и относительной влажности не более 80%.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Flex Camera Laserliner

Полностью прочтите инструкцию по эксплуатации, прилагаемый проспект „Информация о гарантии и дополнительные сведения“, а также последнюю информацию и указания, которые можно найти по ссылке на сайт, приведенной в конце этой инструкции. Соблюдать содержащиеся в этих документах указания. Этот документ следует хранить и при передаче прибора другим пользователям передавать вместе с ним.

Назначение/Применение

Flex / XXL / Ultra Camera — это камера для подключения к базовому блоку устройства VideoFlex. Наряду с базовым блоком цветные видеоизображения передаются также на ЖК дисплей для контроля труднодоступных мест, например, в пустых пространствах, шахтах, каменных кладках или автомобилях.

Общие указания по технике безопасности

– Прибор использовать только строго по назначению и в пределах условий, указанных в спецификации.
– Измерительные приборы и принадлежности к ним - не игрушка. Их следует хранить в недоступном для детей месте.
– Внесение изменений в конструкцию прибора не допускается.
– Не подвергать прибор действию механических нагрузок, повышенных температур или мощных вибраций.
– Работа с прибором в случае отказа одной или нескольких функций или при низком заряде батареи строго запрещена.
– Головка камеры не является стойкой к кислотам или огнестойкой.
- Необходимо обязательно следить за тем, чтобы не допустить контакта Flex / XXL / Ultra Camera с химическими веществами, электрическое напряжение, подвижными или горячими предметами. Это может привести к повреждению устройства, а также к тяжелым травмам оператора.
- Использование Flex / XXL / Ultra Camera для проведения медицинских исследований / обследования людей не допускается.
– Обязательно соблюдать меры предосторожности, предусмотренные местными или национальными органами надзора и относящиеся к надлежащему применению прибора.
– Прибор не предназначен для измерений вблизи опасных напряжений. Поэтому при проведении измерений вблизи электроустановок всегда следить за тем, чтобы токопроводящие части не были под напряжением. Обеспечить отсутствие напряжения и защиту от повторного включения с помощью подходящих средств.

Правила техники безопасности

Обращение с искусственным оптическим излучением OStrV (Правила охраны труда при работе с оптическим излучением)

Светодиод выходного отверстия

– Устройство оснащено светодиодами, подпадающими под группу риска RG 0 („свободная“, без опасности) по действующим стандартам в сфере фотобиологической безопасности (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) в действующей редакции.

– При использовании по назначению и в логически предсказуемых условиях излучение светодиодов безопасно для глаз и кожи человека.

Правила техники безопасности

Обращение с электромагнитным излучением

– В измерительном приборе соблюдены нормы и предельные значения, установленные применительно к электромагнитной совместимости согласно директиве о электромагнитная совместимость (EMC) 2014/30/EU.

Laserliner

- Следует соблюдать действующие в конкретных местах ограничения по эксплуатации, например, запрет на использование в больницах, в самолетах, на автозаправках или рядом с людьми с кардиостимуляторами. В таких условиях существует возможность опасного воздействия или возникновения помех от и для электронных приборов.

Информация по обслуживанию и уходу

Все компоненты очищать слегка влажной салфеткой; не использовать чистящие средства, абразивные материалы и растворители. Прибор хранить в чистом и сухом месте.

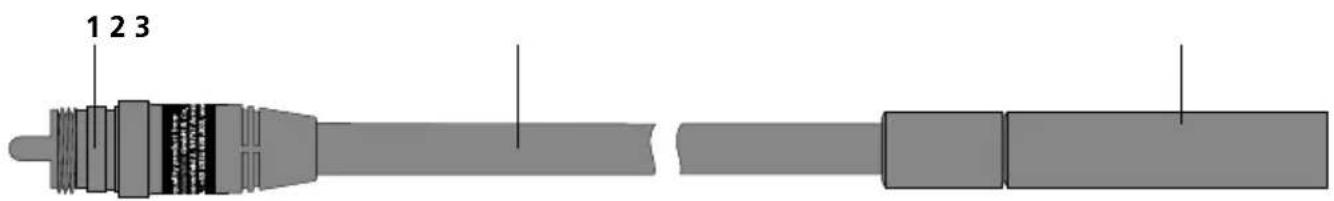

1 Место подсоединения базового блока

2 Гибкий зонд

3 Головка камеры с 4 высокомощными светодиодами

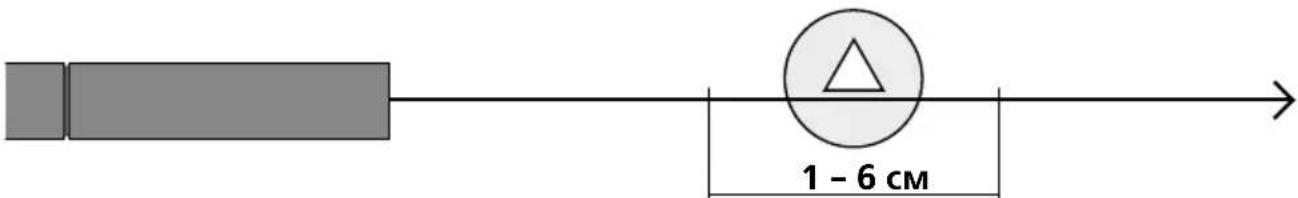

1 Глубина резкости

Flex / XXL / Ultra Camera позволяет получать изображения с хорошей резкостью на расстоянии от 1 до 6 см перед головкой камеры.

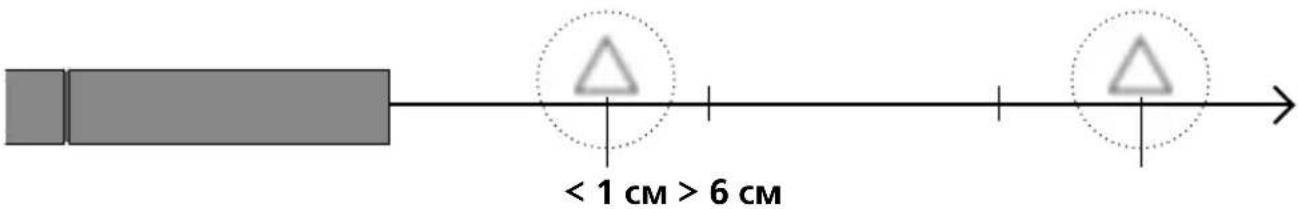

Объекты, находящиеся довольно далеко за пределами фокусного интервала, могут выглядеть нечетко.

2 Место подсоединения гибкого зонда

Технические характеристики

Изготовитель сохраняет за собой права

на внесение технических изменений. 20W50

Разрешение камеры 640 x 480 пикселов
Головка камеры ø 9 мм
Степень защиты IP 68 (Глубина погружения	1,5 м, 60 мин.)
Мин. радиус изгиба зонда камеры 70 мм
Зона обзора (FOV) 53°
глубиной резкости (DOF) 1 ... 6 см
Диаметр зонда камеры 6 мм
Длина зонда камеры Flex 1,5 м
Длина зонда камеры XXL 5 м
Длина зонда камеры Ultra 10 м
Длина головка камеры 50 мм
Рабочие условия	0°C ... 45°C, влажность воздуха макс. 20 ... 85% rH,без образования конденсата, рабочая высотане более 4000 м над уровнем моря
Условия хранения -10°C ... 60°C, влажность воздуха макс. 80% rH
Размеры (Ш x В x Г) Flex	1500 x 19 x 19 мм
Размеры (Ш x В x Г) XXL	5000 x 19 x 19 мм
Размеры (Ш x В x Г) Ultra	10000 x 19мм x 19 мм
Bec Flex	165 г
Bec XXL	550 г
Bec Ultra	1100 г

Правила и нормы ЕС и утилизация

Прибор выполняет все необходимые нормы, регламентирующие свободный товарооборот на территории ЕС.

Данное изделие представляет собой электрический прибор, подлежащий сдаче в центры сбора отходов и утилизации в разобранном виде в соответствии с европейской директивой о бывших в употреблении электрических и электронных приборах.

Другие правила техники безопасности и ополнительные инструкции см. по адресу: http://laserliner.com/info?an=AKV
