Flex Camera - Telecamera di ispezione Laserliner - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telecamera di ispezione
Marca	Laserliner
Modello	Flex Camera (sonda da 1,5 m)
Risoluzione della telecamera	640 x 480 pixel
Diametro della testa della telecamera	9 mm
Diametro della sonda	6 mm
Lunghezza della sonda	1,5 m
Lunghezza della testa della telecamera	50 mm
Grado di protezione	IP68 (immergibile fino a 1,5 m per 60 min)
Campo visivo	53°
Profondità di campo	da 1 a 6 cm
Illuminazione	4 LED ultrapotenti (gruppo RG0)
Raggio di curvatura minimo della sonda	70 mm (raggio di curvatura)
Condizioni di funzionamento	da 0°C a 45°C, umidità 20-85% UR
Condizioni di conservazione	da -10°C a 60°C, umidità max 80% UR
Dimensioni (L x l x A)	1500 x 19 x 19 mm
Peso	165 g
Alimentazione	Tramite l'unità base VideoFlex (batterie non incluse)
Collegamento	Collegamento all'unità base
Uso previsto	Ispezione visiva di cavità, pozzi, muratura, veicoli
Manutenzione	Pulire con un panno leggermente umido, evitare solventi
Sicurezza	Non utilizzare per esami medici; evitare il contatto con prodotti chimici o tensione elettrica

Domande frequenti - Flex Camera Laserliner

Come collegare la telecamera Flex all'unità base?

Collegare la telecamera all'unità base VideoFlex utilizzando l'apposito connettore (riferimento 1 nello schema). Assicurarsi che l'unità base sia accesa e che la batteria sia sufficientemente carica.

Qual è la profondità di campo della telecamera?

La profondità di campo è compresa tra 1 e 6 cm. Gli oggetti situati oltre questa zona possono apparire sfocati.

Posso usare la telecamera sott'acqua?

Sì, la testa della telecamera e la sonda sono protette in IP68 e possono essere immerse fino a 1,5 metri per 60 minuti. Tuttavia, l'unità base non deve essere immersa.

Come pulire la telecamera?

Pulire tutti i componenti con un panno leggermente umido. Non utilizzare detergenti, prodotti abrasivi o solventi.

La telecamera resiste agli acidi?

No, la testa della telecamera non resiste agli acidi né al fuoco. Evitare il contatto con prodotti chimici aggressivi.

Posso ispezionare impianti elettrici sotto tensione con questa telecamera?

No, l'apparecchio non è adatto per l'uso in prossimità di tensione pericolosa. Assicurarsi sempre che le parti conduttrici siano fuori tensione prima di qualsiasi ispezione.

Quali precauzioni prendere con i LED?

I LED della telecamera appartengono al gruppo di rischio RG0 (nessun rischio) secondo la norma EN 62471. Sono innocui per occhi e pelle in condizioni di utilizzo normale.

Qual è il diametro della testa della telecamera?

Il diametro della testa della telecamera è di 9 mm, che consente di accedere a spazi stretti.

Qual è la lunghezza del cavo della sonda?

La sonda ha una lunghezza di 1,5 metri per il modello Flex. Esistono anche i modelli XXL (5 m) e Ultra (10 m).

Come conservare l'apparecchio?

Conservare l'apparecchio in un luogo asciutto e pulito, a una temperatura compresa tra -10°C e 60°C e un'umidità relativa massima dell'80%.

MANUALE UTENTE Flex Camera Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Funzione / utilizzo

La Flex / XXL / Ultra Camera è un'unità obiettivo da collegare all'unità base VideoFlex. Abbinata all'unità base invia immagini video a colori allo schermo LCD per controllare punti difficilmente accessibili, per esempio cavità, sotterranei, muri o autoveicoli.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• La struttura dell'apparecchio non deve essere modificata.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.
• La testina di ripresa non resiste agli acidi o al fuoco.
• La Flex / XXL / Ultra Camera non deve venire mai a contatto con sostanze chimiche, tensione ed oggetti mobili o ad alta temperatura. Ciò potrebbe danneggiare l'apparecchio e causare anche gravi lesioni dell'utente.
• La Flex / XXL / Ultra Camera non deve essere utilizzata per analisi mediche o indagini eseguite su persone.
• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzo dell'apparecchio.
• L'apparecchio non è adatto a misurazioni nelle vicinanze di tensioni pericolose. Pertanto, per eseguire misurazioni nelle vicinanze di impianti elettrici, assicurarsi sempre che gli elementi conduttivi non siano sotto tensione. Garantire l'assenza di tensione e la protezione da riattivazione prendendo dei provvedimenti adeguati.

Indicazioni di sicurezza

Utilizzo con radiazioni ottiche artificiali secondo l'ordinanza tedesca OStrV.

Apertura di uscita LED

– L'apparecchio funziona con LED appartenenti al gruppo di rischio RG 0 (gruppo esente, nessun rischio) ai sensi delle norme vigenti per la sicurezza fotobiologica (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) nelle sue attuali versioni.
- Se si rispetta la destinazione d'uso dei LED e un uso in condizioni ragionevolmente prevedibili, la loro radiazione sensibile non è pericolosa per l'occhio e la pelle dell'uomo.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

- L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.

- Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

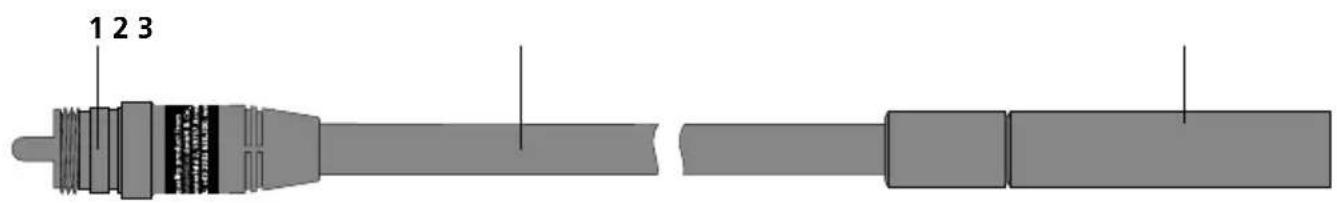

1 Collegamento con l'unità base

2 Tubo flessibile

3 Testina di ripresa con 4 LED ad alto rendimento

1 Profondità di campo

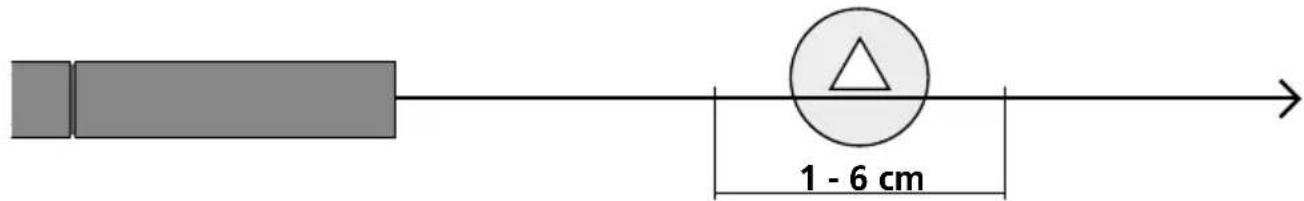

La Flex / XXL / Ultra Camera fornisce immagini nitide riprese davanti alla testa dell'obiettivo in un campo compreso tra 1 e 6 cm.

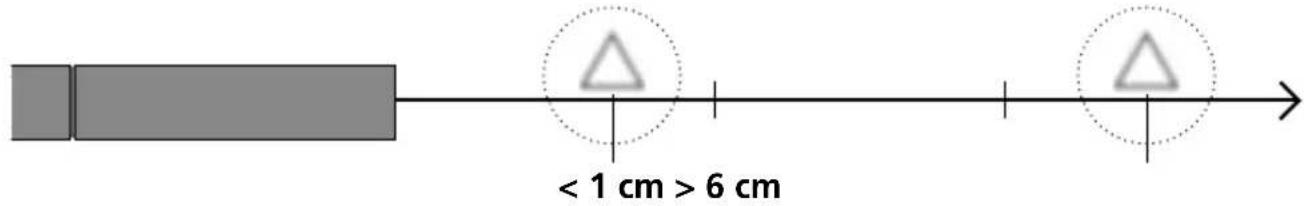

Le immagini degli oggetti molto al di fuori da questa zona di messa a fuoco possono essere sfocate.

2 Connettore tubo flessibile

Dati tecnici
Con riserva di modifiche tecniche. 20W50

Risoluzione telecamera 640 x 480 pixel
Testina di ripresa ø 9 mm
Grado di protezione IP 68 (profondità d'immersione 1,5 m, 60 min.)
Raggio di curvatura min. sonda con telecamera 70 mm
Campo visivo (FOV) 53°
Profondità di campo (DOF) 1 ... 6 cm
Diametro sonda con telecamera 6 mm
Lunghezza sonda con telecamera Flex 1,5 m
Lunghezza sonda con telecamera XXL 5 m
Lunghezza sonda con telecamera Ultra 10 m
Lunghezza testina di ripresa 50 mm
Condizioni di lavoro	0°C ... 45°C, umidità dell'aria max. da 20 a 85% rH, non condensante, altezza di lavoro max. 4000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio -10°C ... 60°C, umidità	dell'aria max. 80% rH
Dimensioni (L x A x P) Flex 1500 x 19 x 19 mm
Dimensioni (L x A x P) XXL 5000 x 19 x 19 mm
Dimensioni (L x A x P) Ultra 10000 x 19 x 19 mm
Peso Flex	165 g
Peso XXL	550 g
Peso Ultra	1100 g

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza:

http://laserliner.com/info?an=AKV

!
