Flex Camera - Inspektionskamera Laserliner - Gratis bruksanvisning och manual

Produkttyp	Inspektionskamera
Märke	Laserliner
Modell	Flex Camera (sond 1,5 m)
Upplösning (kamera)	640 x 480 pixlar
Diameter på kamerahuvud	9 mm
Diameter på sond	6 mm
Sondlängd	1,5 m
Längd på kamerahuvud	50 mm
Skyddsklass	IP68 (nedsänkbar upp till 1,5 m i 60 min)
Synfält	53°
Skärpedjup	1 till 6 cm
Belysning	4 ultrakraftfulla lysdioder (grupp RG0)
Minsta böjvinkel för sond	70 mm (böjningsradie)
Driftsförhållanden	0°C till 45°C, luftfuktighet 20-85% RH
Förvaringsförhållanden	-10°C till 60°C, max luftfuktighet 80% RH
Mått (L x B x H)	1500 x 19 x 19 mm
Vikt	165 g
Strömförsörjning	Via basenheten VideoFlex (batterier ingår ej)
Anslutning	Anslutning till basenheten
Avsedd användning	Visuell inspektion av håligheter, brunnar, murverk, fordon
Underhåll	Rengör med en lätt fuktad trasa, undvik lösningsmedel
Säkerhet	Använd inte för medicinska undersökningar; undvik kontakt med kemikalier eller elektrisk spänning

Vanliga frågor - Flex Camera Laserliner

Hur ansluter jag Flex-kameran till basenheten?

Anslut kameran till basenheten VideoFlex med hjälp av den avsedda kontakten (märke 1 på schemat). Se till att basenheten är påslagen och att batteriet är tillräckligt laddat.

Vad är kamerans skärpedjup?

Skärpedjupet är mellan 1 och 6 cm. Objekt utanför detta område kan verka oskarpa.

Kan jag använda kameran under vatten?

Ja, kamerahuvudet och sonden är skyddade enligt IP68 och kan sänkas ner till 1,5 meter i 60 minuter. Basenheten får dock inte sänkas ner.

Hur rengör jag kameran?

Rengör alla komponenter med en lätt fuktad trasa. Använd inte rengöringsmedel, skurmedel eller lösningsmedel.

Tål kameran syror?

Nej, kamerahuvudet tål inte syror eller eld. Undvik kontakt med aggressiva kemikalier.

Kan jag inspektera spänningssatta elektriska installationer med denna kamera?

Nej, enheten är inte lämplig för användning nära farlig spänning. Se alltid till att strömförande delar är spänningslösa före inspektion.

Vilka försiktighetsåtgärder bör iakttas med lysdioderna?

Kamerans lysdioder tillhör riskgrupp RG0 (ingen risk) enligt standard EN 62471. De är ofarliga för öga och hud vid normal användning.

Vad är diametern på kamerahuvudet?

Diameter på kamerahuvudet är 9 mm, vilket gör att du kan komma åt trånga utrymmen.

Vad är längden på sondkabeln?

Sonden har en längd på 1,5 meter för Flex-modellen. Det finns även XXL (5 m) och Ultra (10 m) modeller.

Hur förvarar jag enheten?

Förvara enheten på en torr och ren plats, vid en temperatur mellan -10°C och 60°C och med en maximal relativ luftfuktighet på 80%.

BRUKSANVISNING Flex Camera Laserliner

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja enheten om den lämnas vidare.

Funktion / användning

Flex / XXL / Ultra Camera är en kameraenhet för anslutning till basenheten VideoFlex. Tillsammans med basenheten skickas videobilder i färg till LCD:n för kontroll av svåråtkomliga ställen som t.ex. hålrum, kanaler, murverk eller inuti fordon.

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Mätinstrumenten är inga leksaker för barn. Förvara dem oätkomligt för barn.
  – Det är inte tillåtet att förändra enhetens konstruktion.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer eller kraftiga vibrationer.
• Apparaten får inte längre användas om en eller flera funktioner upphör att fungera eller batteriets laddning är svag.
• Kamerahuvudet är varken syrabeständigt eller brandtåligt.
• Se till att Flex / XXL / Ultra Camera inte kommer i kontakt med kemikalier, spänning eller föremål som är rörliga eller heta. Det skulle kunna leda till att såväl enheten som användaren skadas.
• Flex / XXL / Ultra Camera får inte användas för medicinska undersökningar eller personundersökningar.
• Beakta förebyggande säkerhetsåtgärder från lokala resp. nationella myndigheter gällande avsedd användning av apparaten.
• Enheten är inte lämplig att använda för mätningar i närheten av farlig spänning. Var därför alltid vid mätningar i närheten av elektriska anläggningar noga med att ledningarna är spänningsfria. Det måste genom lämpliga åtgärder vara säkerställt, att spänningsfrihet råder och att strömmen inte kan slås på oavsiktligt igen.

Säkerhetsföreskrifter

Användning med artificiell optisk strålning (OStrV)

Utgångsöppning LED

• Apparaten arbetar med LEDer i riskgrupp RG 0 (fri grupp, ingen risk) enligt gällande normer för fotobiologisk säkerhet (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) i era aktuella fattningar.
• Den aktuella strålningen från LEDerna är vid avsedd användning och under förnuftiga och förutsägbara betingelser ofarlig för ögonen och huden.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

- Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU.

– Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Förvara apparaten på en ren och torr plats.

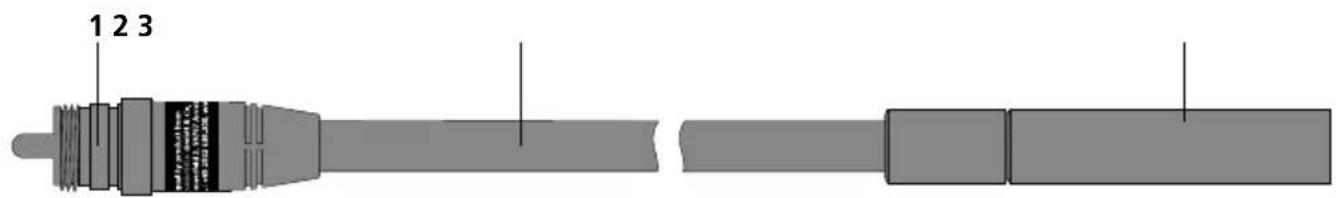

1 Anslutning för basenhet

2 Flexslang

3 Kamerahuvud med 4 högeffekts-LED:er

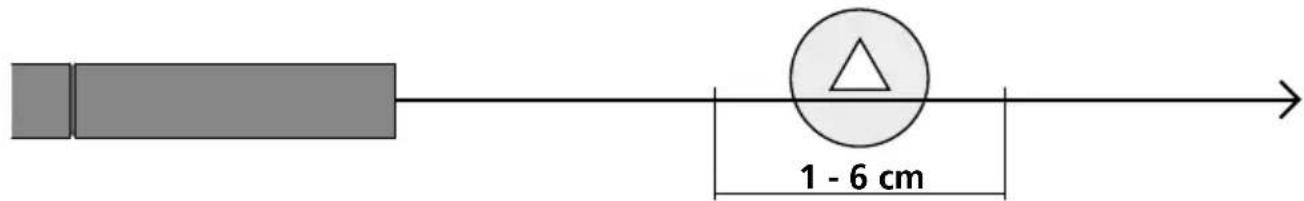

1 Skärpedjupsområde

Flex / XXL / Ultra Camera levererar skarpa bilder inom området 1-6 cm framför kamerahuvudet.

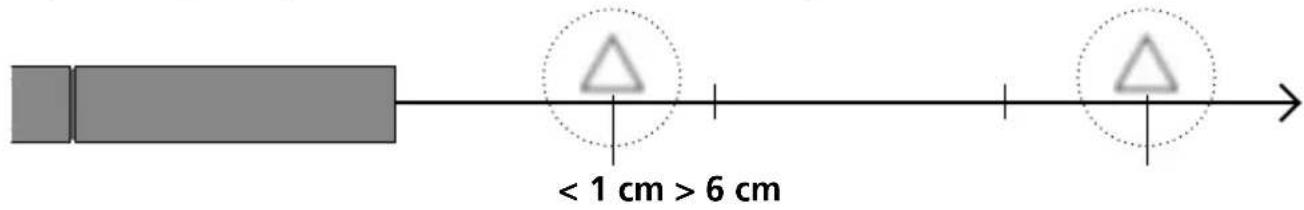

Objekt som ligger långt utanför det fokusområdet kan bli oskarpa.

2 Anslutning för flexslang

Tekniska data
Tekniska ändringar förbehålls. 20W50

Upplösning kamera 640 x 480 pixlar
Kamerahuvud ø 9 mm
Skyddsklass IP 68 (Nedsänkningsdjup 1,5 m,	60 min.)
Min. böjningsradie kamerasond 70 mm
Synfält (FOV) 53°
Skärpedjup (DOF) 1 ... 6 cm
Diameter kamerasond 6 mm
Längd kamerasond Flex 1,5 m
Längd kamerasond XXL 5 m
Längd kamerasond Ultra 10 m
Längd kamerahuvud 50 mm
Arbetsbetingelser	0°C ... 45°C, luftfuktighet max. 20 ... 85% rH, icke-kondenserande, arbetshöjd max. 4 000 m över havet
Förvaringsbetingelser -10°C ... 60°C, luftfuktighet max. 80% rH
Mått (B x H x D) Flex 1 500 x 19 x 19 mm
Mått (B x H x D) XXL	5 000 x 19 x 19 mm
Mått (B x H x D) Ultra	1 0000 x 19 x 19 mm
Vikt Flex	165 g
Vikt XXL	550 g
Vikt Ultra	1100 g

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på:

http://laserliner.com/info?an=AKV

!
