ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ARXP35M5V1B DAIKIN

Εγχειρίδιο εγκατάστασης Σειρά split R32

1 Πληροφορίες για τα έγγραφα τεκμηρίωσης 67

1.1 Πληροφορίες για το παρόν έγγραφο 67

2 Πληροφορίες για τη συσκευασία 68

2.1 Εξωτερική μονάδα.... 68

2.1.1 Για να αποσυσκευάσετε την εξωτερική μονάδα...... 68
2.1.2 Για να αφαιρέσετε τα εξαρτήματα από την εξωτερική μονάδα....68

3 Προετοιμασία 68

3.1 Την προετοιμασία του χώρου εγκατάστασης ...... 68

3.1.1 Απαιτήσεις θέσης εγκατάστασης της εξωτερικής μονάδας 68
3.1.2 Επιπλέον απαιτήσεις θέσης εγκατάστασης της εξωτερικής μονάδας σε ψυχρά κλίματα ...... 69

3.2 Προετοιμασία των σωληνώσεων ψυκτικού ...... 69

3.2.1 Απαιτήσεις σωληνώσεων ψυκτικού ...... 69
3.2.2 Μήκος αγωγού ψυκτικού και διαφορά ύψους ...... 69
3.2.3 Μόνωση σωληνώσεων ψυκτικού....69

4 Εγκατάσταση 70

4.1 Άνοιγμα των μονάδων....70
4.1.1 Για να ανοίξετε την εξωτερική μονάδα ...... 70

4.2 Τοποθέτηση της εξωτερικής μονάδας 70

4.2.1 Παροχή της υποδομής εγκατάστασης.... 70
4.2.2 Εγκατάσταση της εξωτερικής μονάδας ...... 70
4.2.3 Παροχή αποστράγγισης.... 70
4.2.4 Για να αποτρέψετε την ανατροπή της εξωτερικής μονάδας 71

4.3 Σύνδεση των σωληνώσεων ψυκτικού ...... 71

4.3.1 Σχετικά με τη σύνδεση της σωλήνωσης ψυκτικού ..... 71
4.3.2 Προφυλάξεις κατά τη σύνδεση της σωλήνωσης ψυκτικού.... 71
4.3.3 Σύνδεση της σωλήνωσης ψυκτικού με την εξωτερική μονάδα....71

4.4 Έλεγχος των σωληνώσεων ψυκτικού.... 71

4.4.1 Για να ελέγξετε για διαρροές 71
4.4.2 Για να εκτελέσετε αφύγρανση κενού.... 72

4.5 Πλήρωση ψυκτικού....72

4.5.1 Πληροφορίες για την πλήρωση με ψυκτικό.... 72
4.5.2 Σχετικά με το ψυκτικό μέσο.... 73
4.5.3 Για να καθορίσετε την πρόσθετη ποσότητα ψυκτικού. 73
4.5.4 Προσδιορισμός ποσότητας πλήρους επαναπλήρωσης.... 73
4.5.5 Πλήρωση επιπρόσθετου ψυκτικού.... 73
4.5.6 Για να κολλήσετε την πολύγλωσση ετικέτα για τα φθοριούχα αέρια θερμοκηπίου.... 74

4.6 Σύνδεση των ηλεκτρικών καλωδίων.... 74

4.6.1 Προδιαγραφές τυπικών μερών καλωδίωσης ...... 74
4.6.2 Σύνδεση της ηλεκτρικής καλωδίωσης στην εξωτερική μονάδα....74

4.7 Ολοκλήρωση εγκατάστασης της εξωτερικής μονάδας ..... 75

4.7.1 Για να ολοκληρώσετε την εγκατάσταση της εξωτερικής μονάδας.... 75
4.7.2 Κλείσιμο της εξωτερικής μονάδας.... 75

5 Αρχική εκκίνηση 75

5.1 Λίστα ελέγχου πριν την έναρξη λειτουργίας ..... 75
5.2 Λίστα ελέγχου κατά την αρχική εκκίνηση.... 75
5.3 Για να εκτελέσετε μια δοκιμαστική λειτουργία...... 75
5.4 Εκκίνηση της εξωτερικής μονάδας .... 76

6 Απόρριψη 76

6.1 Επισκόπηση: Απόρριψη...... 76
6.2 Διαδικασία εκκένωσης 76
6.3 Για έναρξη και διακοπής της εξαναγκασμένης ψύξης...... 76

6.3.1 Για να ξεκινήσετε/τερματίσετε την εξαναγκασμένη ψύξη με τον διακόπτη ΕΝΕΡΓΟΠΟΙΗΣΗΣ/ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ της εσωτερικής μονάδας ..... 76
6.3.2 Για να ξεκινήσετε/τερματίσετε την εξαναγκασμένη ψύξη με το τηλεχειριστήριο της εσωτερικής μονάδας .. 76

7 Τεχνικά χαρακτηριστικά 77

7.1 Διάγραμμα καλωδίωσης.... 77

1 Πληροφορίες για τα έγγραφα τεκμηρίωσης

1.1 Πληροφορίες για το παρόν έγγραφο

ΠΛΗΡΟΦΟΡΙΕΣ

Βεβαιωθείτε ότι ο χρήστης έχει στη διάθεσή του μια έντυπη έκδοση της τεκμηρίωσης και ζητήστε να την φυλάξει για μελλοντική αναφορά.

Στοχευόμενο κοινό

Εξουσιοδοτημένοι εγκαταστάτες

Πακέτο εγγράφων τεκμηρίωσης

Το παρόν έγγραφο αποτελεί μέρος του πακέτου εγγράφων τεκμηρίωσης. Το πλήρες πακέτο περιλαμβάνει τα εξής:

- Γενικές προφυλάξεις ασφαλείας:

• Οδηγίες ασφαλείας που ΠΡΕΠΕΙ να διαβάσετε πριν την εγκατάσταση
• Μορφή: Χαρτί (στο κουτί της εξωτερικής μονάδας)

- Εγχειρίδιο εγκατάστασης της εξωτερικής μονάδας:

• Οδηγίες εγκατάστασης
• Μορφή: Χαρτί (στο κουτί της εξωτερικής μονάδας)

- Οδηγός για τον τεχνικό εγκατάστασης:

• Προετοιμασία εγκατάστασης, δεδομένα αναφοράς,...
• Μορφή: Ψηφιακά αρχεία στη διεύθυνση http://www.daikineurope.com/support-and-manuals/product-information/

Οι πιο πρόσφατες αναθεωρήσεις των παρεχόμενων εγγράφων τεκμηρίωσης ενδέχεται να είναι διαθέσιμες στον δικτυακό τόπο της Daikin της περιοχής σας ή να μπορείτε να τις προμηθευτείτε από τον αντιπρόσωπο της περιοχής σας.

Τα πρωτότυπα έγγραφα τεκμηρίωσης έχουν συνταχθεί στα Αγγλικά. Όλες οι υπόλοιπες γλώσσες αποτελούν μεταφράσεις.

Τεχνικά μηχανικά δεδομένα

• Υποσύνολο των τελευταίων τεχνικών δεδομένων υπάρχει στην περιφερειακή ιστοσελίδα Daikin (δημόσια προσβάσιμη).
• Όλο το σετ των τελευταίων τεχνικών δεδομένων υπάρχει στην Daikin extranet (χρειάζεται έγκριση).

2 Πληροφορίες για τη συσκευασία

2 Πληροφορίες για τη συσκευασία

2.1 Εξωτερική μονάδα

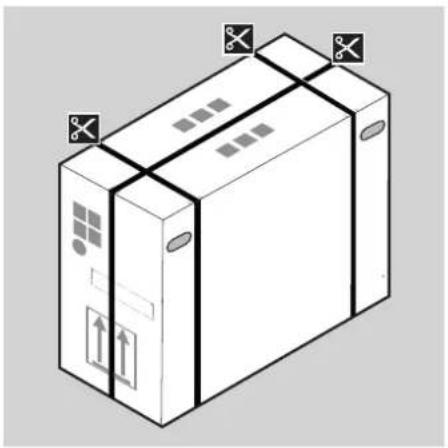

2.1.1 Για να αποσυσκευάσετε την εξωτερική μονάδα

2.1.2 Για να αφαιρέσετε τα εξαρτήματα από την εξωτερική μονάδα

1 Ανασηκώστε την εξωτερική μονάδα.
2 Αφαιρέστε τα εξαρτήματα που βρίσκονται στην κάτω πλευρά της συσκευασίας.

a 1×1×1×1× 1× becd

α Γενικές προφυλάξεις ασφαλείας
b Εγχειρίδιο εγκατάστασης εξωτερικής μονάδας
c Ετικέτα φθοριούχων αερίων θερμοκηπίου
d Πολύγλωσση ετικέτα φθοριούχων αερίων θερμοκηπίου
e Τάπα αποστράγγισης (βρίσκεται στο κάτω μέρος της συσκευασίας)

3 Προετοιμασία

3.1 Την προετοιμασία του χώρου εγκατάστασης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η συσκευή θα τοποθετηθεί σε χώρο χωρίς πηγές ανάφλεξης διαρκούς λειτουργίας (παράδειγμα: γυμνές φλόγες, λειτουργούσα συσκευή αερίου ή λειτουργούσα ηλεκτρική θερμάστρα).

3.1.1 Απαιτήσεις θέσης εγκατάστασης της εξωτερικής μονάδας

Λάβετε υπόψη τις ακόλουθες οδηγίες αποστάσεων:

≤1200 b a >150 >300

a'Εξοδος αέρα

b Είσοδος αέρα

b >150 a >50 >300

(mm)(mm)

Συνιστάται η εγκατάσταση μιας πλάκας εκτροπής αν η έξοδος αέρα εκτίθεται σε ανέμους.

Συνιστάται η εγκατάσταση της εξωτερικής μονάδας με την είσοδο αέρα στραμμένη προς τον τοίχο και ΟΧΙ σε άμεση έκθεση στον άνεμο.

α Πλάκα χωρίσματος
b Επικρατούσα κατεύθυνση αέρα
c'Εξοδος αέρα

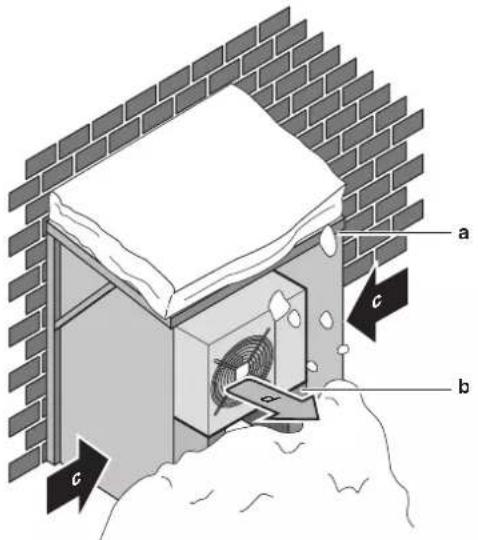

3.1.2 Επιπλέον απαιτήσεις θέσης εγκατάστασης της εξωτερικής μονάδας σε ψυχρά κλίματα

Προστατέψτε την εξωτερική μονάδα από την άμεση χιονόπτωση και λάβετε τα απαραίτητα μέτρα, ώστε η εξωτερική μονάδα να μην καλυφθεί ΠΟΤΕ από χιόνι.

α Κάλυμμα ή στέγαστρο για προστασία από το χιόνι
b Báθρο
c Διεύθυνση επικρατέστερου ανέμου
d Εξαγωγή αέρα

Σε κάθε περίπτωση, εξασφαλίστε τουλάχιστον 300 mm ελεύθερου χώρου κάτω από τη μονάδα. Επιπρόσθετα, βεβαιωθείτε ότι η μονάδα είναι τοποθετημένη τουλάχιστον 100 mm πάνω από τη μέγιστη αναμενόμενη στάθμη χιονιού. Για περισσότερες λεππομέρειες, δείτε την ενότητα "4.2 Τοποθέτηση της εξωτερικής μονάδας" στη σελίδα 70.

Σε περιοχές με έντονες χιονοπτώσεις είναι πολύ σημαντικό να επιλέξετε ένα σημείο εγκατάστασης όπου το χιόνι ΔΕΝ θα επηρεάζει τη μονάδα. Εάν υπάρχει πιθανότητα έντονης χιονόπτωσης, βεβαιωθείτε ότι το πηνίο του εναλλάκτη θερμότητας ΔΕΝ επηρεάζεται από το χιόνι. Εάν είναι απαραίτητο, δημιουργήστε ένα κάλυμμα για το χιόνι ή ένα υπόστεγο και μια βάση.

Βλ. επίσης

4.2 Τοποθέτηση της εξωτερικής μονάδας [▶ 70]

3.2 Προετοιμασία των σωληνώσεων ψυκτικού

3.2.1 Απαιτήσεις σωληνώσεων ψυκτικού

• Υλικό σωλήνωσης: Χαλκός αποξειδωμένος με φωσφορικό οξύ χωρίς ενώσεις.
• Διάμετρος σωλήνωσης:

Σωλήνωση υγρού ∅6,4 mm (1/4")
Σωλήνωση αερίου ∅9,5 mm (3/8")

- Βαθμός σκληρότητας και πάχος σωληνώσεων:

Εξωτερική διάμετρος (∅)	Βαθμός σκληρότητας	Πάχος (t)(a)
6,4 mm (1/4") Ανοπτημένο (O) ≥0,8 mm			∅t
9,5 mm (3/8") Ανοπτημένο (O)

(a) Ανάλογα με την ισχύουσα νομοθεσία και τη μέγιστη πίεση λειτουργίας της μονάδας (δείτε «PS High» στην πινακίδα στοιχείων της μονάδας), ενδέχεται να απαιτείται η χρήση παχύτερης σωλήνωσης.

3.2.2 Μήκος αγωγού ψυκτικού και διαφορά ύψους

Ti:	Απόσταση
Μέγιστο επιτρεπόμενο μήκος σωλήνα 15 m
Ελάχιστο επιτρεπόμενο μήκος σωλήνα	1,5 m
Μέγιστη επιτρεπόμενη διαφορά ύψους	12 m

3.2.3 Μόνωση σωληνώσεων ψυκτικού

Εξωτερικήδιάμετροςσωλήνωσης ( _p )	Εσωτερικήδιάμετρος μόνωσης( _i )	Πάχος μόνωσης (t)
6,4 mm (1/4")	8~10 mm	≥10 mm
9,5 mm (3/8")	12~15 mm

Εάν η θερμοκρασία είναι υψηλότερη από 30°C και η υγρασία είναι υψηλότερη από RH 80%, το πάχος των μονωτικών υλικών θα πρέπει να είναι τουλάχιστον 20 mm, ώστε να αποφευχθεί η δημιουργία συμπυκνώματος στην επιφάνεια της μόνωσης.

4 Εγκατάσταση

4 Εγκατάσταση

4.1 Άνοιγμα των μονάδων

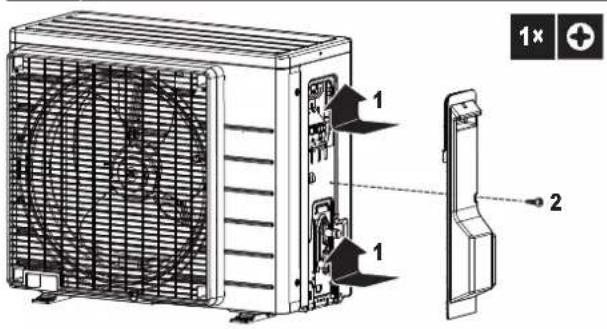

4.1.1 Για να ανοίξετε την εξωτερική μονάδα

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ

4.2 Τοποθέτηση της εξωτερικής μονάδας

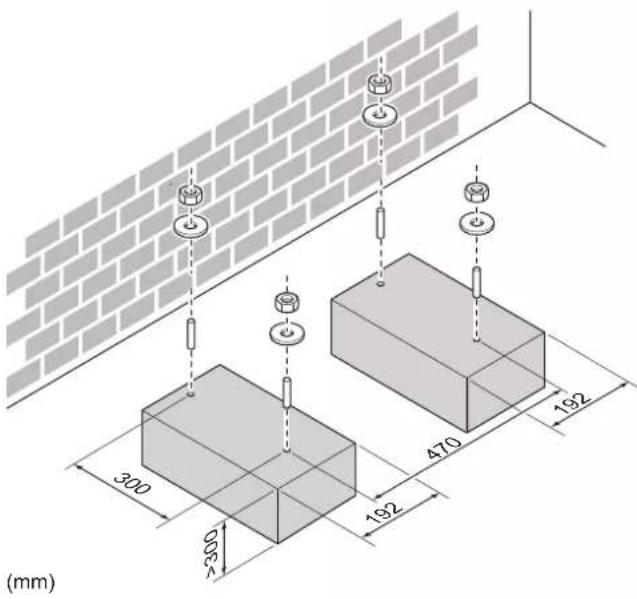

4.2.1 Παροχή της υποδομής εγκατάστασης

Προετοιμάστε 4 σετ από μπουλόνια αγκύρωσης M8 ή M10, παξιμάδια και ροδέλες (του εμπορίου).

300 ≥300 470 192 192 (mm)

Σε κάθε περίπτωση, εξασφαλίστε τουλάχιστον 300 mm ελεύθερου χώρου κάτω από τη μονάδα. Επιπρόσθετα, βεβαιωθείτε ότι η μονάδα είναι τοποθετημένη τουλάχιστον 100 mm πάνω από τη μέγιστη αναμενόμενη στάθμη χιονιού. Σε αυτήν την περίπτωση, συνιστάται να κατασκευάσετε ένα βάθρο.

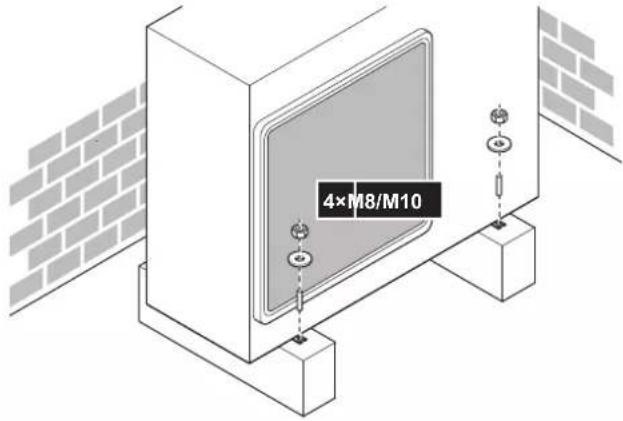

4.2.2 Εγκατάσταση της εξωτερικής μονάδας

4×M8/M10

4.2.3 Παροχή αποστράγγισης

ΕΙΔΟΠΟΙΗΣΗ

Εάν η εγκατάσταση γίνεται σε περιοχή με ψυχρό κλίμα, λάβετε επαρκή μέτρα ώστε η συμπύκνωση που εκκενώνεται να ΜΗΝ παγώνει.

ΠΛΗΡΟΦΟΡΙΕΣ

Για πληροφορίες σχετικά με τα διαθέσιμα προαιρετικά εξαρτήματα, επικοινωνήστε με τον αντιπρόσωπό σας.

ΕΙΔΟΠΟΙΗΣΗ

Παράσχετε τουλάχιστον 300 mm ελεύθερου χώρου κάτω από τη μονάδα. Επίσης, βεβαιωθείτε ότι η μονάδα έχει τοποθετηθεί σε απόσταση τουλάχιστον 100 mm πάνω από το αναμενόμενο ύψος χιονόπτωσης.

1 Χρησιμοποιήστε τάπα αποστράγγισης για την αποστράγγιση.
2 Χρησιμοποιήστε εύκαμπτο σωλήνα ∅16 mm (του εμπορίου).

α Θυρίδα αποστράγγισης
b Κάτω πλαίσιο
c Τάπα αποστράγγισης
d Εύκαμπτος σωλήνας (του εμπορίου)

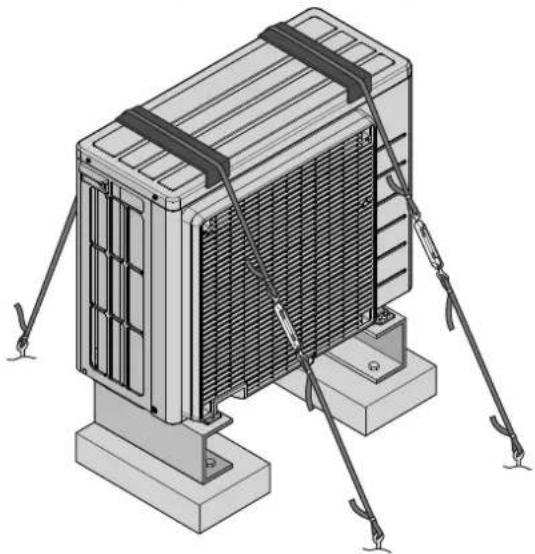

4.2.4 Για να αποτρέψετε την ανατροπή της εξωτερικής μονάδας

Σε περίπτωση εγκατάστασης της μονάδας σε μέρη όπου ισχυροί άνεμοι μπορούν να την γείρουν, λάβετε τα ακόλουθα μέτρα:

1 Ετοιμάστε 2 καλώδια όπως φαίνεται στο παρακάτω σχέδιο (προμήθεια από το τοπικό εμπόριο).
2 Τοποθετήστε τα 2 καλώδια πάνω από την εξωτερική μονάδα.
3 Περάστε ένα φύλλο ελαστικού ανάμεσα στα καλώδια και την εξωτερική μονάδα ώστε να μην χαραχτεί η βαφή της μονάδας από τα καλώδια (τοπικό εμπόριο).
4 Συνδέστε τα άκρα των καλωδίων και σφίξτε τα.

4.3 Σύνδεση των σωληνώσεων ψυκτικού

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ

4.3.1 Σχετικά με τη σύνδεση της σωλήνωσης ψυκτικού

Πριν από τη σύνδεση της σωλήνωσης ψυκτικού

Βεβαιωθείτε ότι έχει τοποθετηθεί η εξωτερική και η εσωτερική μονάδα.

Τυπική ροή εργασίας

Για τη σύνδεση της σωλήνωσης ψυκτικού απαιτείται:

• Η σύνδεση της σωλήνωσης ψυκτικού στην εσωτερική μονάδα
  • Η σύνδεση της σωλήνωσης ψυκτικού στην εξωτερική μονάδα
• Η μόνωση της σωλήνωσης ψυκτικού
• Να έχετε υπόψη σας τις οδηγίες για:

• Την κάμψη των σωλήνων
• Την εκχείλωση των άκρων του σωλήνα
• Τη χρήση των βαλβίδων διακοπής

4.3.2 Προφυλάξεις κατά τη σύνδεση της σωλήνωσης ψυκτικού

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ

ΠΡΟΣΟΧΗ

• Χρησιμοποιήστε το ракόρ εκχείλωσης που έχει συνδεθεί στην κύρια μονάδα.
  • Για να αποτρέψετε τη διαρροή αερίου, βάλτε ψυκτικό λάδι μόνο στο εσωτερικό της εκχείλωσης. Χρησιμοποιήστε ψυκτικό λάδι κατάλληλο για το ψυκτικό R32.
• MHN επαναχρησιμοποιείτε συνδέσμους.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Σφίξτε καλά τη σωλήνωση ψυκτικού πριν θέσετε σε λειτουργία το συμπιεστή. Αν οι σωληνώσεις ψυκτικού ΔΕΝ έχουν συνδεθεί και η βαλβίδα διακοπής είναι ανοιχτή κατά τη λειτουργία του συμπιεστή, θα γίνει αναρρόφηση αέρα προκαλώντας μη φυσιολογική πίεση στον ψυκτικό κύκλο, η οποία ενδέχεται να οδηγήσει σε βλάβη στον εξοπλισμό ή ακόμα και τραυματισμό.

4.3.3 Σύνδεση της σωλήνωσης ψυκτικού με την εξωτερική μονάδα

• Μήκος σωλήνωσης. Διατηρήστε την τοπική σωλήνωση όσο πιο κοντή γίνεται.
• Προστασία σωλήνωσης. Προστατέψτε την τοπική σωλήνωση από φυσικές ζημιές.

1 Συνδέστε το σωλήνα σύνδεσης ψυκτικού υγρού της εσωτερικής μονάδας στη βαλβίδα διακοπής υγρού της εξωτερικής μονάδας.

α Βαλβίδα διακοπής υγρού
b Βαλβίδα διακοπής αερίου
c Θύρα συντήρησης

2 Συνδέστε το σωλήνα σύνδεσης ψυκτικού αερίου της εσωτερικής μονάδας στη βαλβίδα διακοπής αερίου της εξωτερικής μονάδας.

ΕΙΔΟΠΟΙΗΣΗ

Συνιστάται οι σωληνώσεις ψυκτικού ανάμεσα στην εσωτερική και την εξωτερική μονάδα να εγκατασταθούν σε αγωγούς ή να καλυφθούν με ταινία φινιρίσματος.

4.4 Έλεγχος των σωληνώσεων ψυκτικού

4.4.1 Για να ελέγξετε για διαρροές

ΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ υπερβαίνετε τη μέγιστη πίεση λειτουργίας της μονάδας (βλ. "PS High" στην πινακίδα ονομασίας της μονάδας).

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι χρησιμοποιείτε το διάλυμα ελέγχου φυσαλίδων που συνιστάται από τον προμηθευτή σας. Μην χρησιμοποιείτε σαπουνόνερο, το οποίο ενδέχεται να προκαλέσει ράγισμα στα ракόρ εκχείλωσης (το σαπουνόνερο μπορεί να περιέχει άλατα τα οποία απορροφούν την υγρασία που θα παγώσει όταν κρυώσουν οι σωλήνες), ή/και να οδηγήσει σε διάβρωση των εκχειλωμένων συνδέσεων (το σαπουνόνερο μπορεί να περιέχει αμμωνία η οποία προκαλεί διάβρωση μεταξύ του ракόρ εκχείλωσης από ορείχαλκο και του ракόρ από χαλκό).

1 Πληρώστε το σύστημα με άζωτο μέχρι να επιτευχθεί ελάχιστη πίεση μανόμετρου 200 kPa (2 bar). Συνιστάται να εφαρμόζετε πίεση έως 3000 kPa (30 bar) για την ανίχνευση μικρών διαρροών.
2 Ελέγξτε για τυχόν διαρροές εισάγοντας ένα διάλυμα φυσαλίδων σε όλες τις συνδέσεις.
3 Εκκενώστε όλο το αέριο άζωτο.

4.4.2 Για να εκτελέσετε αφύγρανση κενού

1 Εκκενώστε το σύστημα μέχρι η ένδειξη πίεσης στην πολλαπλή να φτάσει στην τιμή -0,1 MPa (-1 bar).
2 Αφήστε το σύστημα σε αυτήν την κατάσταση για 4-5 λεπτά και ελέγξτε την πίεση:

Εάν η πίεση... Τότε...
Δεν αλλάξει Δεν υπάρχει υγρασία στο σύστημα. Αυτή η διαδικασία έχει ολοκληρωθεί.
Αυξηθεί Υπάρχει υγρασία στο σύστημα. Προχωρήστε στο επόμενο βήμα.

3 Εκκενώστε το σύστημα για τουλάχιστον 2 ώρες ώστε η πίεση της πολλαπλής να φτάσει στα -0,1 MPa (-1 bar).
4 Αφού απενεργοποιήσετε την αντλία, ελέγξτε την πίεση για 1 ώρα τουλάχιστον.
5 Εάν ΔΕΝ επιτύχετε το επιδιωκόμενο κενό ή ΔΕΝ μπορείτε να διατηρήσετε το κενό για 1 ώρα, κάντε τα εξής:

▪ Ελέγξτε ξανά για διαρροές.
- Εκτελέστε ξανά αφύγρανση κενού.

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι έχετε ανοίξει τις βαλβίδες διακοπής μετά την εγκατάσταση της σωλήνωσης ψυκτικού και την αφύγρανση κενού. Η λειτουργία του συστήματος με κλειστές τις βαλβίδες διακοπής μπορεί οδηγήσει σε καταστροφή του συμπιεστή.

4.5 Πλήρωση ψυκτικού

4.5.1 Πληροφορίες για την πλήρωση με ψυκτικό

Η εξωτερική μονάδα έχει πληρωθεί εργοστασιακά με ψυκτικό, αλλά, σε κάποιες περιπτώσεις, ενδέχεται να απαιτούνται τα εξής:

Τι	Πότε
Πλήρωση επιπρόσθετου ψυκτικού	Όταν το συνολικό μήκος της σωλήνωσης υγρού είναι μεγαλύτερο από το καθορισμένο (δείτε παρακάτω).
Πλήρης επαναπλήρωση ψυκτικού	Παράδειγμα:◦Όταν πραγματοποιείτε μετεγκατάσταση του συστήματος.▪Μετά από διαρροή.

Πλήρωση επιπρόσθετου ψυκτικού

Πριν από την πλήρωση επιπρόσθετου ψυκτικού, βεβαιωθείτε ότι έχετε ελέγξει την εξωτερική σωλήνωση ψυκτικού της εξωτερικής μονάδας (δοκιμή διαρροής, αφύγρανση κενού).

ΠΛΗΡΟΦΟΡΙΕΣ

Ανάλογα με τις μονάδες καιή τις συνθήκες εγκατάστασης, μπορεί να απαιτείται να συνδέσετε την ηλεκτρική καλωδίωση προτού μπορέσετε να προχωρήσετε στην πλήρωση ψυκτικού.

Συνήθης διαδικασία – Η πλήρωση επιπρόσθετου ψυκτικού συνήθως περιλαμβάνει τα ακόλουθα στάδια:

1 Τον προσδιορισμό της ανάγκης επιπρόσθετης πλήρωσης και της απαιτούμενης ποσότητας.
2 Εάν απαιτείται, την πλήρωση επιπρόσθετου ψυκτικού.
3 Τη συμπλήρωση της ετικέτας φθοριούχων αερίων θερμοκηπίου και την τοποθέτησή της στο εσωτερικό της εξωτερικής μονάδας.

Πλήρης επαναπλήρωση ψυκτικού

Προτού προχωρήσετε σε πλήρη επαναπλήρωση ψυκτικού, βεβαιωθείτε ότι έχουν γίνει τα εξής:

1 Συνολική ανάκτηση ψυκτικού από το σύστημα.
2 Ότι έχετε ελέγξει την εξωτερική σωλήνωση ψυκτικού της εξωτερικής μονάδας (δοκιμή διαρροής, αφύγρανση κενού).
3 Ότι έχετε εκτελέσει αφύγρανση κενού στην εσωτερική σωλήνωση ψυκτικού της εξωτερικής μονάδας.

ΕΙΔΟΠΟΙΗΣΗ

Πριν από την πλήρη επαναπλήρωση, εκτελέστε επίσης στέγνωμα με εκκένωση στις εσωτερικές σωληνώσεις ψυκτικού της εξωτερικής μονάδας.

Συνήθης διαδικασία – Η πλήρης επαναπλήρωση ψυκτικού συνήθως περιλαμβάνει τα ακόλουθα στάδια:

1 Τον προσδιορισμό της απαιτούμενης ποσότητας πλήρωσης.
2 Την πλήρωση ψυκτικού.
3 Τη συμπλήρωση της ετικέτας φθοριούχων αερίων θερμοκηπίου και την τοποθέτησή της στο εσωτερικό της εξωτερικής μονάδας.

4.5.2 Σχετικά με το ψυκτικό μέσο

Αυτό το προϊόν περιέχει φθοριούχα αέρια του θερμοκηπίου. ΜΗΝ εκλύετε αέρια στην ατμόσφαιρα.

Τύπος ψυκτικού: R32

Δυναμικό πλανητικής υπερθέρμανσης (GWP): 675

ΕΙΔΟΠΟΙΗΣΗ

Στην Ευρώπη, η εκπομπή αερίων θερμοκηπίου της συνολικής πλήρωσης ψυκτικού στο σύστημα (που εκφράζεται ως ισοδύναμο τόνων CO _2 ) χρησιμοποιείται για να καθοριστούν τα διαστήματα συντήρησης. Εφαρμόστε την ισχύουσα νομοθεσία.

Η συνάρτηση για τον υπολογισμό των εκπομπών αερίων θερμοκηπίου: Τιμή GWP του ψυκτικού μέσου × Συνολική πλήρωση ψυκτικού [σε kg] / 1000

Επικοινωνήστε με τον τεχνικό εγκατάστασής σας για περισσότερες πληροφορίες.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΕΥΦΛΕΚΤΟ ΥΛΙΚΟ

Το ψυκτικό μέσο στο εσωτερικό της μονάδας είναι ήπια εύφλεκτο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η συσκευή θα τοποθετηθεί σε χώρο χωρίς πηγές ανάφλεξης διαρκούς λειτουργίας (παράδειγμα: γυμνές φλόγες, λειτουργούσα συσκευή αερίου ή λειτουργούσα ηλεκτρική θερμάστρα).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• MHN δοκιμάσετε να διατρήσετε ή να κάψετε εξαρτήματα του κύκλου ψυκτικού.
• MHN χρησιμοποιείτε υλικά καθαρισμού ή μέσα επιτάχυνσης της διαδικασίας απόψυξης άλλα από αυτά που συνιστά ο κατασκευαστής.
• Να θυμάστε ότι το ψυκτικό στο εσωτερικό του συστήματος είναι άοσμο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Το ψυκτικό μέσα στη μονάδα είναι ήπια εύφλεκτο, αλλά, υπό κανονικές συνθήκες, ΔΕΝ διαρρέει. Εάν το ψυκτικό διαρρεύσει στο δωμάτιο και έλθει σε επαφή με φλόγα από καυστήρα, θερμαντικό σώμα ή κουζίνα, ενδέχεται να προκληθεί πυρκαγιά ή να σχηματιστεί επιβλαβές αέριο.

Θέστε εκτός λειτουργίας οποιεσδήποτε εύφλεκτες συσκευές θέρμανσης, αερίστε το χώρο και επικοινωνήστε με τον αντιπρόσωπο από τον οποίοι αγοράσατε τη μονάδα.

ΜΗΝ χρησιμοποιήσετε τη μονάδα ώσπου ένας τεχνικός επιβεβαιώσει ότι το σημείο από το οποίο διέρρευσε το ψυκτικό μέσο έχει επισκευαστεί.

4.5.3 Για να καθορίσετε την πρόσθετη ποσότητα ψυκτικού

Εάν το συνολικό μήκος του σωλήνα υγρού είναι...	Τότε...
≤10 m	ΜΗΝ προσθέτετε ψυκτικό.
>10 m	R=(συνολικό μήκος (m) σωλήνωσης υγρού–10 m)×0,020R=Πρόσθετη πλήρωση (kg)(στρογγυλοποιημένη σε μονάδες 0,01 kg)

ΠΛΗΡΟΦΟΡΙΕΣ

Το μήκος του σωλήνα είναι το μήκος του μονόδρομου σωλήνα υγρού.

4.5.4 Προσδιορισμός ποσότητας πλήρους επαναπλήρωσης

ΠΛΗΡΟΦΟΡΙΕΣ

Εάν απαιτείται ολοκληρωμένη επαναπλήρωση, η συνολική πλήρωση ψυκτικού είναι: η εργοστασιακή πλήρωση ψυκτικού (συμβουλευτείτε την πινακίδα ονομασίας της μονάδας) + η καθορισμένη επιπλέον ποσότητα.

4.5.5 Πλήρωση επιπρόσθετου ψυκτικού

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Χρησιμοποιείτε αποκλειστικά R32 ως ψυκτικό μέσο. Άλλα υλικά ενδέχεται να προκαλέσουν εκρήξεις ή άλλα ατυχήματα.
• To R32 περιέχει φθοριούχα αέρια θερμοκηπίου. Το GWP (δυναμικό πλανητικής υπερθέρμανσης) του είναι 675. MHN απελευθερώνετε τα αέρια αυτά στην ατμόσφαιρα.
• Όταν πραγματοποιείτε πλήρωση ψυκτικού, φοράτε ΠΑΝΤΑ προστατευτικά γάντια και γυαλιά ασφαλείας.

Προϋπόθεση: Πριν από την πλήρωση ψυκτικού, βεβαιωθείτε ότι έχετε συνδέσει και ελέγξει τη σωλήνωση ψυκτικού (δοκιμή διαρροής και αφύγρανση κενού).

1 Συνδέστε τον κύλινδρο ψυκτικού στη θυρίδα συντήρησης.
2 Πληρώστε με την πρόσθετη ποσότητα ψυκτικού.
3 Ανοίξτε τη βαλβίδα διακοπής αερίου.

4.5.6 Για να κολλήσετε την πολύγλωσση ετικέτα για τα φθοριούχα αέρια θερμοκηπίου

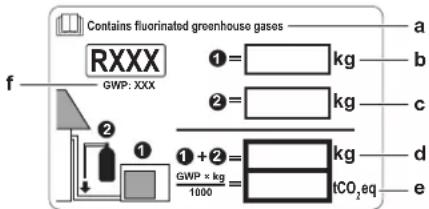

1 Συμπληρώστε την ετικέτα ως εξής:

Contains fluorinated greenhouse gases RXXX GWP: XXX ①= kg ②= kg ① + ②= kg GWP × kg 1000 tCO₂eq a b c d e

a Εάν η μονάδα συνοδεύεται από πολυγλωσσική ετικέτα φθοριούχων αερίων θερμοκηπίου (βλ. αξεσουάρ), ξεκολλήστε την επιθυμητή γλώσσα και κολλήστε την πάνω από το α.
b Εργοστασιακή πλήρωση ψυκτικού: ανατρέξτε στην πινακίδα χαρακτηριστικών της μονάδας
c Πρόσθετη ποσότητα ψυκτικού που έχει πληρωθεί
d Συνολική πλήρωση με ψυκτικό
ε Εκπομπές αερίων του θερμοκηπίου της συνολικής ποσότητας πλήρωσης ψυκτικού, εκφρασμένες σε τόνους ισοδύναμου CO₂
f GWP = Δυναμικό θέρμανσης του πλανήτη

ΕΙΔΟΠΟΙΗΣΗ

Στην Ευρώπη, οι εκπομπές αερίων θερμοκηπίου της συνολικής ποσότητας πλήρωσης ψυκτικού στο σύστημα (εκφρασμένες σε τόνους ισοδύναμου ΡΟ _2 ) χρησιμοποιούνται για τον προσδιορισμό των διαστημάτων συντήρησης. Τηρείτε την ισχύουσα νομοθεσία.

Μαθηματικός τύπος για τον υπολογισμό των εκπομπών αερίων θερμοκηπίου: Τιμή GWP του ψυκτικού × Συνολική ποσότητα πλήρωσης ψυκτικού [σε κιλά] / 1000

2 Κολλήστε την ετικέτα στο εσωτερικό της εξωτερικής μονάδας κοντά στις βάνες διακοπής αερίου και υγρού.

4.6 Σύνδεση των ηλεκτρικών καλωδίων

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Όλες οι εργασίες καλωδίωσης ΠΡΕΠΕΙ να πραγματοποιηθούν από εξουσιοδοτημένο ηλεκτρολόγο και ΠΡΕΠΕΙ να συμμορφώνονται με την ισχύουσα νομοθεσία.
• Οι ηλεκτρικές συνδέσεις πρέπει να γίνουν στη σταθερή καλωδίωση.
• Όλα τα εξαρτήματα του εμπορίου και όλες οι ηλεκτρικές κατασκευές ΠΡΕΠΕΙ να συμμορφώνονται με την ισχύουσα νομοθεσία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Χρησιμοποιείτε ΠΑΝΤΑ πολύκλωνο καλώδιο για τα καλώδια παροχής ρεύματος.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν το καλώδιο τροφοδοσίας είναι κατεστραμμένο, ΠΡΕΠΕΙ να αντικατασταθεί από τον κατασκευαστή, τον αντιπρόσωπο συντήρησης ή άλλα άτομα με παρόμοια προσόντα, προς αποφυγή κινδύνου.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ συνδέετε το καλώδιο τροφοδοσίας στην εσωτερική μονάδα. Κάτι τέτοιο θα μπορούσε να οδηγήσει σε ηλεκτροπληξία ή πυρκαγιά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• MHN χρησιμοποιείτε στο εσωτερικό του προϊόντος ηλεκτρικά εξαρτήματα που αγοράσατε από τοπικά καταστήματα.
• MHN διακλαδώνετε την παροχή ηλεκτρικού ρεύματος για την αντλία αποστράγγισης κλπ., από το μπλοκ ακροδεκτών. Κάτι τέτοιο θα μπορούσε να οδηγήσει σε ηλεκτροπληξία ή πυρκαγιά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Διατηρείτε την καλωδίωση διασύνδεσης μακριά από μη θερμομονωμένους χάλκινους σωλήνες καθώς αυτοί οι σωλήνες θα είναι πολύ ζεστοί.

4.6.1 Προδιαγραφές τυπικών μερών καλωδίωσης

Στοιχείο
Καλώδιο παροχής ρεύματος	Τάση	220~240 V
	Φάση	1~
	Συχνότητα	50 Hz
	Μέγεθος καλωδίων	ΠΡΕΠΕΙ να συμμορφώνεται με την ισχύουσα νομοθεσία
Καλώδιο διασύνδεσης (εσωτερική↔εξωτερική)		Τετράκλωνο καλώδιο ≥1,5 mm^2 με ισχύ για 220~240 V
Συνιστώμενη ασφάλεια στο χώρο εγκατάστασης		16 A
Ασφαλειοδιακόπτης διαρροής γείωσης		ΠΡΕΠΕΙ να συμμορφώνεται με την ισχύουσα νομοθεσία

4.6.2 Σύνδεση της ηλεκτρικής καλωδίωσης στην εξωτερική μονάδα

1 Αφαιρέστε το κάλυμμα συντήρησης.
2 Χαλαρώστε τον σφιγκτήρα των καλωδίων.
3 Συνδέστε το καλώδιο διασύνδεσης και την ηλεκτρική παροχή ως εξής:

α Καλώδιο διασύνδεσης
b Καλώδιο παροχής ρεύματος
c Ασφαλειοδιακόπτης
d Ασφαλειοδιακόπτης διαρροής γείωσης
e Нлектрикή парохή
f Γείωση

4 Σφίξτε καλά τις βίδες των ακροδεκτών. Συνιστούμε να χρησιμοποιήσετε σταυροκατσάβιδο.

4.7 Ολοκλήρωση εγκατάστασης της εξωτερικής μονάδας

4.7.1 Για να ολοκληρώσετε την εγκατάσταση της εξωτερικής μονάδας

1 Μονώστε και στερεώστε τις σωληνώσεις ψυκτικού και το καλώδιο διασύνδεσης ως εξής:

a b c d e f

a Σωλήνας αερίου
b Μόνωση σωλήνα αερίου
c Καλώδιο διασύνδεσης
d Σωλήνας υγρού
e Μόνωση σωλήνα υγρού
f Taivia φινιρίσματος

2 Τοποθετήστε το κάλυμμα συντήρησης.

4.7.2 Κλείσιμο της εξωτερικής μονάδας

ΕΙΔΟΠΟΙΗΣΗ

Όταν κλείνετε το κάλυμμα της εξωτερικής μονάδας, φροντίστε η ροπή σύσφιξης να ΜΗΝ υπερβαίνει τα 1,3 N•m.

1x 1 1 2

5 Αρχική εκκίνηση

ΕΙΔΟΠΟΙΗΣΗ

ΠΟΤΕ μην θέτετε τη μονάδα σε λειτουργία χωρίς αισθητήρες ή/και αισθητήρες/διακόπτες πίεσης. Ενδέχεται να καεί ο συμπιεστής.

5.1 Λίστα ελέγχου πριν την έναρξη λειτουργίας

Μετά την εγκατάσταση της μονάδας, αρχικά ελέγξε τα παρακάτω. Μετά την ολοκλήρωση όλων των παρακάτω ελέγχων, ΠΡΕΠΕΙ ΝΑ κλείσετε τη μονάδα και ΜΟΝΟ τότε μπορείτε να την ενεργοποιήσετε.

	Η εσωτερική μονάδα έχει τοποθετηθεί σωστά.
	Η εξωτερική μονάδα έχει τοποθετηθεί σωστά.
	Το σύστημα έχει γειωθεί σωστά και οι ακροδέκτες γείωσης έχουν συνδεθεί με ασφάλεια.
	Η τάση του ρεύματος πρέπει να αντιστοιχεί στην τάση που επισημαίνεται στην ετικέτα της μονάδας.
	ΔΕΝ υπάρχουν χαλαρές συνδέσεις ή κατεστραμμένα ηλεκτρικά εξαρτήματα στον ηλεκτρικό πίνακα.

	ΔΕΝ υπάρχουν κατεστραμμένα εξαρτήματα ή παραμορφωμένοι σωλήνες στο εσωτερικό της εσωτερικής και της εξωτερικής μονάδας.
	ΔΕΝ υπάρχουν διαρροές ψυκτικού.
	Οι σωληνώσεις ψυκτικού (αερίου και υγρού) είναι θερμομονωμένες.
	Έχει εγκατασταθεί το σωστό μέγεθος σωλήνων και οι σωλήνες είναι σωστά μονωμένοι.
	Οι βάνες διακοπής (αερίου και υγρού) στην εξωτερική μονάδα είναι πλήρως ανοικτές.
	Οι εργασίες καλωδίωσης στο χώρο εγκατάστασης ανάμεσα στην εξωτερική μονάδα και την εσωτερική μονάδα έχουν πραγματοποιηθεί σύμφωνα με το παρόν έγγραφο και την ισχύουσα νομοθεσία.
	ΑποστράγγισηΒεβαιωθείτε ότι η αποστράγγιση ρέει απρόσκοπτα.Πιθανή συνέπεια: Μπορεί να στάζει νερό συμπύκνωσης.
	Η εσωτερική μονάδα δέχεται τα σήματα από το τηλεχειριστήριο.
	Χρησιμοποιείται το προδιαγραφόμενο καλώδιο για το καλώδιο διασύνδεσης.
	Οι ασφάλειες, ασφαλειοδιακόπτες ή οι τοπικά εγκατεστημένες διατάξεις προστασίας έχουν εγκατασταθεί σύμφωνα με το παρόν έγγραφο και ΔΕΝ έχουν παρακαμφθεί.

5.2 Λίστα ελέγχου κατά την αρχική εκκίνηση

	Για να εκτελέσετε μια εξαέρωση.
	Για να εκτελέσετε μια δοκιμαστική λειτουργία.

5.3 Για να εκτελέσετε μια δοκιμαστική λειτουργία

Προϋπόθεση: Η παροχή ηλεκτρικού ρεύματος ΠΡΕΠΕΙ να έχει το καθορισμένο εύρος.

Προϋπόθεση: Η δοκιμαστική λειτουργία μπορεί να εκτελεστεί σε λειτουργία ψύξης ή θέρμανσης.

Προϋπόθεση: Η δοκιμαστική λειτουργία θα πρέπει να πραγματοποιηθεί σύμφωνα με το εγχειρίδιο λειτουργίας της εσωτερικής μονάδας ώστε να βεβαιωθεί ότι όλες οι λειτουργίες και τα εξαρτήματα λειτουργούν σωστά.

1 Σε λειτουργία ψύξης, επιλέξτε την πιο χαμηλή προγραμματιζόμενη θερμοκρασία. Σε λειτουργία θέρμανσης, επιλέξτε την πιο υψηλή προγραμματιζόμενη θερμοκρασία. Αν χρειαστεί, η δοκιμαστική λειτουργία μπορεί να απενεργοποιηθεί.
2 Αφού ολοκληρωθεί η δοκιμαστική λειτουργία, ρυθμίστε τη θερμοκρασία σε κανονικό επίπεδο. Σε λειτουργία ψύξης: 26\~28°C, σε λειτουργία θέρμανσης: 20\~24°C.
3 Η λειτουργία του συστήματος τερματίζεται 3 λεπτά μετά από την απενεργοποίηση της μονάδας.

ΠΛΗΡΟΦΟΡΙΕΣ

• Η μονάδα καταναλώνει ηλεκτρικό ρεύμα ακόμα και όταν είναι απενεργοποιημένη.
• Κατά την επαναφορά του ηλεκτρικού ρεύματος μετά από διακοπή, θα ξεκινάει πάλι η λειτουργία που είχε επιλεχθεί νωρίτερα.

5.4 Εκκίνηση της εξωτερικής μονάδας

Για τη ρύθμιση παραμέτρων και την αρχική εκκίνηση του συστήματος, ανατρέξτε στο εγχειρίδιο εγκατάστασης της εσωτερικής μονάδας.

6 Απόρριψη

ΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ προσπαθήσετε να αποσυναρμολογήσετε μόνοι σας το σύστημα: η αποσυναρμολόγηση του συστήματος, ο χειρισμός του ψυκτικού, του λαδιού και των άλλων τμημάτων ΠΡΕΠΕΙ να συμμορφώνονται με την ισχύουσα νομοθεσία. Οι μονάδες ΠΡΕΠΕΙ να υποβάλλονται σε επεξεργασία σε ειδική εγκατάσταση επεξεργασίας για επαναχρησιμοποίηση, ανακύκλωση και ανάκτηση.

6.1 Επισκόπηση: Απόρριψη

Τυπική ροή εργασίας

Η απόρριψη του συστήματος συνήθως περιλαμβάνει τα ακόλουθα στάδια:

1 Την εκκένωση του συστήματος.
2 Την προσκομιδή του συστήματος σε ειδικευμένη υπηρεσία διαχείρισης.

ΠΛΗΡΟΦΟΡΙΕΣ

Για περισσότερες λεπτομέρειες, ανατρέξτε στο εγχειρίδιο συντήρησης.

6.2 Διαδικασία εκκένωσης

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΚΡΗΞΗΣ

Εκκένωση – Διαρροή ψυκτικού. Εάν θέλετε να εκκενώσετε το σύστημα και υπάρχει διαρροή στο κύκλωμα ψυκτικού:

• MHN χρησιμοποιήσετε την αυτόματη λειτουργία εκκένωσης, με την οποία μπορείτε να συλλέξετε όλο το ψυκτικό από το σύστημα στην εξωτερική μονάδα. Πιθανή συνέπεια: Αυτανάφλεξη και έκρηξη του συμπιεστή λόγω εισροής αέρα στον συμπιεστή εν ώρα λειτουργίας.
• Χρησιμοποιήστε ξεχωριστό σύστημα ανάκτησης ώστε να μην χρειάζεται να λειτουργεί ο συμπιεστής της μονάδας.

ΕΙΔΟΠΟΙΗΣΗ

Κατά τη λειτουργία εκκένωσης, διακόψτε τη λειτουργία του συμπιεστή πριν από την αφαίρεση των σωληνώσεων ψυκτικού. Αν ο συμπιεστής συνεχίζει να λειτουργεί και η βάνα διακοπής είναι ανοιχτή κατά την εκκένωση, θα απορροφηθεί αέρας από το σύστημα. Ενδέχεται να προκληθεί βλάβη του συμπιεστή ή ζημιά στο σύστημα λόγω ασυνήθιστης πίεσης στο κύκλωμα ψυκτικού.

Η λειτουργία εκκένωσης θα εξαγάγει όλο το ψυκτικό από το σύστημα στην εξωτερική μονάδα.

1 Αφαιρέστε το πώμα από τη βάνα διακοπής υγρού και τη βάνα διακοπής αερίου.
2 Εκτελέστε εξαναγκασμένη ψύξη. Ανατρέξτε στην ενότητα "6.3 Για έναρξη και διακοπής της εξαναγκασμένης ψύξης" στη σελίδα 76.
3 Μετά από 5 έως 10 λεπτά (μετά από μόνο 1 ή 2 λεπτά στην περίπτωση πολύ χαμηλών θερμοκρασιών περιβάλλοντος (< -10°C)), κλείστε τη βάνα διακοπής υγρού με εξάγωνο κλειδί.

4 Ελέγξτε με το μανόμετρο αν έχει επιτευχθεί εκκένωση.
5 Μετά από 2-3 λεπτά, κλείστε τη βάνα διακοπής αερίου και διακόψτε την εξαναγκασμένη ψύξη.

c b e a c d

a Báva diakopnís aερίου
b Κατεύθυνση κλεισίματος
c Εξάγωνο κλειδί
d Πώμα βάνας
e Βάνα διακοπής υγρού

6.3 Για έναρξη και διακοπής της εξαναγκασμένης ψύξης

Υπάρχουν 2 μέθοδοι για την εκτέλεση εξαναγκασμένης ψύξης.

• Méθοδος 1. Με τον διακόττη ON/OFF της εσωτερικής μονάδας (αν υπάρχει στην εσωτερική μονάδα).
• Méodos 2. Με το τηλεχειριστήριο της εσωτερικής μονάδας.

6.3.1 Για να ξεκινήσετε/τερματίσετε την εξαναγκασμένη ψύξη με τον διακόπτη ΕΝΕΡΓΟΠΟΙΗΣΗΣ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ της εσωτερικής μονάδας

1 Πατήστε τον διακόπτη ON/OFF τουλάχιστον για 5 δευτερόλεπτα.

Αποτέλεσμα: Θα ξεκινήσει η λειτουργία.

ΠΛΗΡΟΦΟΡΙΕΣ

Η εξαναγκασμένη λειτουργία ψύξης τερματίζεται αυτόματα μετά από 15 λεπτά.

2 Για να τερματίσετε τη λειτουργία νωρίτερα, πατήστε τον διακόπτη ON/OFF.

6.3.2 Για να ξεκινήσετε/τερματίσετε την εξαναγκασμένη ψύξη με το τηλεχειριστήριο της εσωτερικής μονάδας

1 Ορίστε τη μέθοδο λειτουργίας σε ψύξη.

Σε ό,τι αφορά τη διαδικασία, ανατρέξτε στην ενότητα «Για να εκτελέσετε δοκιμαστική λειτουργία» στο εγχειρίδιο εγκατάστασης της εσωτερικής μονάδας.

7 Τεχνικά χαρακτηριστικά

'Ενα μέρος των πιο πρόσφατων τεχνικών δεδομένων είναι διαθέσιμο στον ιστότοπο Daikin της περιοχής σας (δημόσια προσβάσιμος). Το σύνολο των πιο πρόσφατων τεχνικών δεδομένων είναι διαθέσιμο στην πύλη Daikin Business Portal (απαιτείται έλεγχος ταυτότητας).

7.1 Διάγραμμα καλωδίωσης

Ενοποιημένο υπόμνημα διαγράμματος συνδεσμολογίας
Σε ό, πι αφορά τα ισχύοντα εξαρτήματα και την αρίθμηση, συμβουλευτείτε το διάγραμμα συνδεσμολογίας πάνω στη μονάδα. Η αρίθμηση των εξαρτημάτων γίνεται με αραβικούς αρίθμούς, με αύξουσα σειρά, για κάθε εξάρτημα και παρουσιάζεται στην επισκότηση που ακολουθεί με το σύμβολο «*» στον κωδικό εξαρτήματος.
	: ΑΣΦΑΛΕΙΟΔΙΑΚΟΠΤΗΣ	(bra)	: ΠΡΟΣΤΑΤΕΥΤΙΚΗ ΓΕΙΩΣΗ
[ΩΣΑΚ]	: ΣΥΝΔΕΣΗ	[27ΗΑ]	: ΓΕΙΩΣΗ ΠΡΟΣΤΑΣΙΑΣ (ΒΙΔΑ)
[TΩΣΧ]	: ΑΚΡΟΔΕΚΤΗΣ	[XΩΣΑ]	: ΑΝΟΡΘΩΤΗΣ
[σενων]	: ΓΕΙΩΣΗ	(cενων)	: ΑΚΡΟΔΕΚΤΗΣ ΗΛΕΚΤΡΟΝΟΜΟΥ
[HΩΤΗΣ]	: ΚΑΛΩΔΙΩΣΗ ΧΩΡΟΥ ΕΓΚΑΤΑΣΤΑΣΗΣ	[ΚΩΔΑ]	: ΑΚΡΟΔΕΚΤΗΣ ΒΡΑΧΥΚΥΚΛΩΣΗΣ
[ZWΧΚ]	: ΑΣΦΑΛΕΙΑ	[64ΖΖ]	: ΑΚΡΟΔΕΚΤΗΣ
[CHΩΤ]	: ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ	[XΩΚΟ]	: ΠΛΑΚΕΤΑ ΑΚΡΟΔΕΚΤΩΝ
[σενων]	: ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ	(bωνων)	: ΣΦΙΓΚΤΗΡΑΣ ΚΑΛΩΔΙΩΝ
	: ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ	(bωνων)	: ΣΦΙΓΚΤΗΡΑΣ ΚΑΛΩΔΙΩΝ
BLK : MAYPO	GRN : ΠΡΑΣΙΝΟ	PNK : POZ	WHT : ΛΕΥΚΟ
BLU : ΜΠΛΕ	GRY : ΓΚΡΙ	PRP, PPL : MOB	YLW : KITPINO
BRN : ΚΑΦΕ	ORG : ΠΟΡΤΟΚΑΛΙ	RED : KOKKINO
A*P	: ΠΛΑΚΕΤΑ ΤΥΠΩΜΕΝΟΥ ΚΥΚΛΩΜΑΤΟΣ	PS	: ΠΑΡΟΧΗ ΙΣΧΥΟΣ ΜΕΤΑΓΩΓΗΣ
BS*	: ΚΟΜΒΙΟ ΟΝ/OFF, ΔΙΑΚΟΠΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ	PTC*	: PTC ΘΕΡΜΙΣΤΟΡ
BZ, H*O	: ΒΟΜΒΗΤΗΣ	Q*	: ΔΙΠΟΛΙΚΟ ΤΡΑΝΖΙΣΤΟΡ ΜΟΝΩΜΕΝΗΣ ΠΥΛΗΣ
C*	: ΠΥΚΝΩΤΗΣ		(IGBT)
AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*, MR*, A, MR*, B, S*, U, V, W, X*A, K*R_*	: ΣΥΝΔΕΣΗ, ΑΚΡΟΔΕΚΤΗΣ	Q*DI	: ΑΣΦΑΛΕΙΟΔΙΑΚΟΠΤΗΣ ΔΙΑΡΡΟΗΣ ΓΕΙΩΣΗΣ
		Q*L	: ΔΙΑΤΑΣΗ ΠΡΟΣΤΑΣΙΑΣ ΥΠΕΡΦΟΡΤΩΣΗΣ
		Q*M	: ΘΕΡΜΙΚΟΣ ΔΙΑΚΟΠΤΗΣ
D*, V*D	: ΔΙΟΔΟΣ	R*	: ΑΝΤΙΣΤΑΣΗ
DB*	: ΓΕΦΥΡΑ ΜΕ ΔΙΟΔΟ	R*T	: ΘΕΡΜΙΣΤΟΡ
DS*	: ΜΙΚΡΟΔΙΑΚΟΠΤΗΣ DIP	RC	: ΔΕΚΤΗΣ
E*H	: ΘΕΡΜΑΝΤΗΡΑΣ	S*C	: ΤΕΡΜΑΤΙΚΟΣ ΔΙΑΚΟΠΤΗΣ
F*U, FU* (ΓΙΑ ΤΑΧΑΡΝΚΤΗΡΙΣΤΙΚΑ, ΑΝΑΤΡΕΣΤΕ ΣΤΗΝ ΠΛΑΚΕΤΑ ΡΕΒ ΣΤΟ ΕΞΩΤΕΡΙΚΟ ΤΗΣ ΜΟΝΑΔΑΣ)	: ΑΣΦΑΛΕΙΑ	S*L	: ΔΙΑΚΟΠΤΗΣ ΜΕ ΠΛΔΤΗΡΑ
		S*NPH	: ΑΙΣΘΗΤΗΡΑΣ ΠΙΕΣΗΣ (ΥΨΗΛΗ)
		S*NPL	: ΑΙΣΘΗΤΗΡΑΣ ΠΙΕΣΗΣ (ΧΑΜΗΛΗ)
FG*	: ΑΚΡΟΔΕΚΤΗΣ (ΓΕΙΩΣΗ ΠΛΑΙΣΙΟΥ)	S*PH, HPS*	: ΔΙΑΚΟΠΤΗΣ ΠΙΕΣΗΣ (ΥΨΗΛΗ)
H*	: ΠΛΕΞΟΥΔΑ	S*PL	: ΔΙΑΚΟΠΤΗΣ ΠΙΕΣΗΣ (ΧΑΜΗΛΗ)
H*P, LED*, V*L	: ΛΥΧΝΙΑ ΕΛΕΓΧΟΥ, ΔΙΟΔΟΣ ΕΚΠΟΜΠΗΣ ΦΩΤΟΣ	S*T	: ΘΕΡΜΟΣΤΑΤΗΣ
HAP	: ΔΙΟΔΟΣ ΕΚΠΟΜΠΗΣ ΦΩΤΟΣ	S*RH	: ΑΙΣΘΗΤΗΡΑΣ ΥΓΡΑΣΙΑΣ
	(ΠΡΑΣΙΝΗ ΟΘΟΝΗ ΣΥΝΤΗΡΗΣΗΣ)	S*W, SW*	: ΔΙΑΚΟΠΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ
HIGH VOLTAGE	: ΥΨΗΛΗ ΤΑΣΗ	SA*, F1S	: ΣΥΣΚΕΥΗ ΠΡΟΣΤΑΣΙΑΣ ΑΠΟ ΥΠΕΡΒΟΛΙΚΗ ΤΑΣΗ
IES	: ΕΞΥΠΝΟΣ ΑΙΣΘΗΤΗΡΑΣ	SR*, WLU	: ΔΕΚΤΗΣ ΣΗΜΑΤΟΣ
IPM*	: ΕΞΥΠΝΗ ΜΟΝΑΔΑ ΙΧΧΥΟΣ	SS*	: ΔΙΑΚΟΠΤΗΣ ΕΠΛΛΟΓΗΣ
K*R, KCR, KFR, KHuR, K*M	: ΜΑΓΝΗΤΙΚΟΣ ΗΛΕΚΤΡΟΝΟΜΟΣ	SHEET METAL	: ΣΤΑΘΕΡΗ ΠΛΑΚΑ ΠΛΑΚΕΤΑΣ ΑΚΡΟΔΕΚΤΩΝ
L	: ΕΝΕΡΓΟ	T*R	: ΜΕΤΑΣΧΗΜΑΤΙΣΤΗΣ
L*	: ΠΗΝΙΟ	TC, TRC	: ΠΟΜΠΟΣ
L*R	: ΕΠΑΓΩΓΕΑΣ	V*, R*V	: ΒΑΡΙΣΤΟΡ
M*	: ΚΙΝΗΤΗΡΑΣ ΚΛΙΜΑΚΩΤΗΣ ΠΕΡΙΣΤΡΟΦΙΚΗΣ ΚΙΝΗΣΗΣ	V*R	: ΓΕΦΥΡΑ ΜΕ ΔΙΟΔΟ
M*C	: ΚΙΝΗΤΗΡΑΣ ΣΥΜΠΙΕΣΤΗ	WRC	: ΑΣΥΡΜΑΤΟ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ
M*F	: ΚΙΝΗΤΗΡΑΣ ΑΝΕΜΙΣΤΗΡΑ	X^	: ΑΚΡΟΔΕΚΤΗΣ
M*P	: ΚΙΝΗΤΗΡΑΣ ΑΝΤΛΙΑΣ ΑΠΟΧΕΤΕΥΣΗΣ	X*M	: ΠΛΑΚΕΤΑ (ΜΠΛΟΚ) ΑΚΡΟΔΕΚΤΩΝ
M*S	: ΚΙΝΗΤΗΡΑΣ ΚΙΝΗΣΗΣ ΠΤΕΡΓΥΓΙΩΝ	Y*E	: ΠΗΝΙΟ ΗΛΕΚΤΡΟΝΙΚΗΣ ΕΚΤΟΝΩΤΙΚΗΣ
MR*, MRCW*, MRM*, MRN*	: ΜΑΓΝΗΤΙΚΟΣ ΗΛΕΚΤΡΟΝΟΜΟΣ		: ΒΑΛΒΙΔΑΣ
N	: ΟΥΔΕΤΕΡΟΣ	Y*R, Y*S	: ΠΗΝΙΟ ΗΛΕΚΤΡΟΜΑΓΝΗΤΙΚΗΣ ΒΑΛΒΙΔΑΣ
n=*, N=*	: ΑΡΙΟΜΟΣ ΔΙΕΛΕΥΣΕΩΝ ΑΠΟ ΠΥΡΗΝΑ ΦΕΡΡΙΤΗ		: ΑΝΑΣΤΡΟΦΗΣ
PAM	: ΔΙΑΜΟΡΦΩΣΗ ΠΛΑΤΟΥΣ ΠΛΛΜΩΝ	Z*C	: ΠΥΡΗΝΑΣ ΦΕΡΡΙΤΗ
PCB*	: ΠΛΑΚΕΤΑ ΤΥΠΩΜΕΝΟΥ ΚΥΚΛΩΜΑΤΟΣ	ZF, Z*F	: ΦΙΛΤΡΟ ΘΟΡΥΒΟΥ
PM*	: ΜΟΝΑΔΑ ΙΧΧΥΟΣ

A*P	:	ΠΛΑΚΕΤΑ ΤΥΠΩΜΕΝΟΥ ΚΥΚΛΩΜΑΤΟΣ	PS	:	ΠΑΡΟΧΗ ΙΣΧΥΟΣ ΜΕΤΑΓΩΓΗΣ
BS*	:	ΚΟΜΒΙΟ ΟΝ/OFF, ΔΙΑΚΟΠΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ	PTC ^a	:	PTC ΘΕΡΜΙΣΤΟΡ
BZ, H*O	:	ΒΟΜΒΗΤΗΣ	Q*	:	ΔΙΠΟΛΙΚΟ ΤΡΑΝΖΙΣΤΟΡ ΜΟΝΩΜΕΝΗΣ ΠΥΛΗΣ
C*	:	ΠΥΚΝΩΤΗΣ			(IGBT)
AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*, MR*, A, MR*, B, S*, U, V, W, X*A, K*R,*	:	ΣΥΝΔΕΣΗ, ΑΚΡΟΔΕΚΤΗΣ	Q*DI	:	ΑΣΦΑΛΕΙΟΔΙΑΚΟΠΤΗΣ ΔΙΑΡΡΟΗΣ ΓΕΙΩΣΗΣ
			Q*L	:	ΔΙΑΤΑΞΗ ΠΡΟΣΤΑΣΙΑΣ ΥΠΕΡΦΟΡΤΩΣΗΣ
			Q*M	:	ΘΕΡΜΙΚΟΣ ΔΙΑΚΟΠΤΗΣ
D*, V*D	:	ΔΙΟΔΟΣ	R*	:	ΑΝΤΙΣΤΑΣΗ
DB*	:	ΓΕΦΥΡΑ ΜΕ ΔΙΟΔΟ	R*T	:	ΘΕΡΜΙΣΤΟΡ
DS*	:	ΜΙΚΡΟΔΙΑΚΟΠΤΗΣ DIP	RC	:	ΔΕΚΤΗΣ
E*H	:	ΘΕΡΜΑΝΤΗΡΑΣ	S*C	:	ΤΕΡΜΑΤΙΚΟΣ ΔΙΑΚΟΠΤΗΣ
F*U, FU* (ΠΑ.ΤΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ, ΑΝΑΤΡΕΣΤΕ ΣΤΗΝ ΠΛΑΚΕΤΑ ΡΟΒ ΣΤΟ ΕΩΩΤΕΡΙΚΟ ΤΗΣ ΜΟΝΑΔΑΣ)	:	ΑΣΦΑΛΕΙΑ	S*L	:	ΔΙΑΚΟΠΤΗΣ ΜΕ ΠΛΩΤΗΡΑ
			S*NPH	:	ΑΙΣΘΗΤΗΡΑΣ ΠΙΕΣΗΣ (ΥΨΗΛΗ)
			S*NPL	:	ΑΙΣΘΗΤΗΡΑΣ ΠΙΕΣΗΣ (ΧΑΜΗΛΗ)
FG*	:	ΑΚΡΟΔΕΚΤΗΣ (ΓΕΙΩΣΗ ΠΛΑΙΣΙΟΥ)	S*PH, HPS*	:	ΔΙΑΚΟΠΤΗΣ ΠΙΕΣΗΣ (ΥΨΗΛΗ)
H*	:	ΠΛΕΞΟΥΔΑ	S*PL	:	ΔΙΑΚΟΠΤΗΣ ΠΙΕΣΗΣ (ΧΑΜΗΛΗ)
H*P, LED*, V*L	:	ΛΥΧΝΙΑ ΕΛΕΓΧΟΥ, ΔΙΟΔΟΣ ΕΚΠΟΜΠΗΣ ΦΩΤΟΣ	S*T	:	ΘΕΡΜΟΣΤΑΤΗΣ
HAP	:	ΔΙΟΔΟΣ ΕΚΠΟΜΠΗΣ ΦΩΤΟΣ	S*RH	:	ΑΙΣΘΗΤΗΡΑΣ ΥΓΡΑΣΙΑΣ
		(ΠΡΑΣΙΝΗ ΟΘΟΝΗ ΣΥΝΤΗΡΗΣΗΣ)	S*W, SW ^a	:	ΔΙΑΚΟΠΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ
HIGH VOLTAGE	:	ΥΨΗΛΗ ΤΑΣΗ	SA*, F1S	:	ΣΥΣΚΕΥΗ ΠΡΟΣΤΑΣΙΑΣ ΑΠΟ ΥΠΕΡΒΟΛΙΚΗ ΤΑΣΗ
IES	:	ΕΞΥΠΝΟΣ ΑΙΣΘΗΤΗΡΑΣ	SR*, WLU	:	ΔΕΚΤΗΣ ΣΗΜΑΤΟΣ
IPM*	:	ΕΞΥΠΝΗ ΜΟΝΑΔΑ ΙΣΧΥΟΣ	SS ^a	:	ΔΙΑΚΟΠΤΗΣ ΕΠΛΟΓΗΣ
K*R, KCR, KFR, KHUR, K*M	:	ΜΑΓΝΗΤΙΚΟΣ ΗΛΕΚΤΡΟΝΟΜΟΣ	SHEET METAL	:	ΣΤΑΘΕΡΗ ΠΛΑΚΑ ΠΛΑΚΕΤΑΣ ΑΚΡΟΔΕΚΤΩΝ
L	:	ΕΝΕΡΓΟ	T*R	:	ΜΕΤΑΣΧΗΜΑΤΙΣΤΗΣ
L*	:	ΠΗΝΙΟ	TC, TRC	:	ΠΟΜΠΟΣ
L*R	:	ΕΠΑΓΩΓΕΑΣ	V*, R*V	:	ΒΑΡΙΣΤΟΡ
M*	:	ΚΙΝΗΤΗΡΑΣ ΚΛΙΜΑΚΩΤΗΣ ΠΕΡΙΣΤΡΟΦΙΚΗΣ ΚΙΝΗΣΗΣ	V*R	:	ΓΕΦΥΡΑ ΜΕ ΔΙΟΔΟ
M*C	:	ΚΙΝΗΤΗΡΑΣ ΣΥΜΠΙΕΣΤΗ	WRC	:	ΑΣΥΡΜΑΤΟ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ
M*F	:	ΚΙΝΗΤΗΡΑΣ ΑΝΕΜΙΣΤΗΡΑ	X ^a	:	ΑΚΡΟΔΕΚΤΗΣ
M*P	:	ΚΙΝΗΤΗΡΑΣ ΑΝΤΛΙΑΣ ΑΠΟΧΕΤΕΥΣΗΣ	X*M	:	ΠΛΑΚΕΤΑ (ΜΠΛΟΚ) ΑΚΡΟΔΕΚΤΩΝ
M*S	:	ΚΙΝΗΤΗΡΑΣ ΚΙΝΗΣΗΣ ΠΤΕΡΓΥΓΙΩΝ	Y*E	:	ΠΗΝΙΟ ΗΛΕΚΤΡΟΝΙΚΗΣ ΕΚΤΟΝΩΤΙΚΗΣ
MR*, MRCW*, MRM*, MRN ^a	:	ΜΑΓΝΗΤΙΚΟΣ ΗΛΕΚΤΡΟΝΟΜΟΣ			ΒΑΛΒΙΔΑΣ
N	:	ΟΥΔΕΤΕΡΟΣ	Y*R, Y*S	:	ΠΗΝΙΟ ΗΛΕΚΤΡΟΜΑΓΝΗΤΙΚΗΣ ΒΑΛΒΙΔΑΣ
n=*, N=*	:	ΑΡΙΟΜΟΣ ΔΙΕΛΕΥΣΕΩΝ ΑΠΟ ΠΥΡΗΝΑ ΦΕΡΡΙΤΗ			ΑΝΑΣΤΡΟΦΗΣ
PAM	:	ΔΙΑΜΟΡΦΩΣΗ ΠΛΑΤΟΥΣ ΠΛΑΜΩΝ	Z*C	:	ΠΥΡΗΝΑΣ ΦΕΡΡΙΤΗ
PCB ^a	:	ΠΛΑΚΕΤΑ ΤΥΠΩΜΕΝΟΥ ΚΥΚΛΩΜΑΤΟΣ	ZF, Z*F	:	ΦΙΛΤΡΟ ΘΟΡΥΒΟΥ
PM*	:	ΜΟΝΑΔΑ ΙΣΧΥΟΣ

Índice
