ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ VTP-18 HiKOKI

ΓΕΝΙΚΑ ΜΕΤΡΑ ΑΣΦΑΛΕΙΑΣ ΚΑΤΑ ΤΗ ΛΕΙΤΟΥΡΓΙΑ

ΚΙΝΔΥΝΟΣ! Κατά τη χρήση ηλεκτρικών εργαλείων, τα βασικά μέτρα ασφαλείασ πρέπει πάντοτε να ακολουθούνται για την ελάττωση του κινδύνου τησ πυρκαγιάσ, τησ ηλεκτροπληξίασ και του ατομικού τραυματισμού, συμπεριλαμβανομένων των παρακάτω. Διαβάστε όλεσ αυτέσ τισ οδηγίεσ πριν θέσετε σε λειτουργία αυτό το προιόν και φυλάξετε αυτέσ τισ οδηγίεσ.

Για ασφαλείσ λειτουργίεσ:

1. Διατηρήστε τον χώρο εργασίασ καθαρό. Οι ακατάστατοι χώροι και πάγκοι εργασίασ έχουν την τάση να προκαλούν τραυματισμούο.

2. Λάβετε υπόψην το περιβάλλον εργασίασ. Μην εκθέσετε τα ηλεκτρικά εργαλεία στη βροχή. Μην χρησιμοποιήσετε ηλεκτρικά εργαλεία σε νοτισμένεσ ή υγρέσ περιοχέσ. Κρατήστε το χώρο εργασίασ καλά φωτισμενο. Μην χρησιμοποιήσετε τα ηλεκτρικά εργαλεία σε χώρο οπου υπαρχει κίνδυνοσ φωτιάσ ή έκρηξησ.

3. Φυλαχτείτε ενάντια στην ηλεκτροπληξία. Αποφύγετε την σωματική επαφή με γειωμένεσ επιφάνειεσ. (π.χ. σωλήνεσ, θερμάστρεσ, μαγειρικέσ συσκευέσ, ψυγεία).

4. Κρατήστε τα παιδιά μακριά. Μην αφήνετε τουσ επισκέπτεσ να αγκίζουν το εργαλείο ή το καλώδιο προέκτασησ. Όλοι οι επισκέπτεσ πρέπει να κρατιούνται μακριά από το χώρο εργασίασ.

5. Αποθηκεύσετε τα εργαλεία που δεν βρίσκονται σε λειτουργία. Όταν δεν χρησιμοποιούνται τα εργαλεία πρέπει να αποθηκεύονται σε ένα χώρο που είναι στεγνόσ, βρίσκεται σε μια υψηλή θέση ή είναι κλειδωμένος, μακριά από τη πρόσβαση των παιδιών.

6. Μην ασκήσετε βία στο εργαλείο. Θα πραγματοποιήσει την εργασία καλύτερα και με μεγαλύτερη ασφάλεια στο ρυθμό για τον οποίο σχεδιάστηκε.

7. Χρησιμοποιήστε το κατάλληλο εργαλείο. Μην προσπαθήσετε βίαια με μικρά εργαλεία ή προσαρτήματα να κάνετε τη δουλειά ενόσ εργαλείου σχεδιαμένο για βαριέσ δουλειέσ. Μην χρησιμοποιήσετε εργαλεία για δουλειέσ για τισ οποίεσ δεν προορίζονται. Για παράδειγμα μην χρησιμοποιήσετε ένα κόφτη για να κόψετε κλαδιά δέντρου ή κούτσουρα.

8. Ντυθείτε κατάλληλα. Μην φοράτε φαρδιά ρούχα ή κοσμήματα, αυτά μπορούν να πιαστούν στα μετακινούμενα μέρη. Λαστιχένια γάντια και μη ολισθηρά υποδήματα συνιστώνται όταν εργάζεστε σε εξωτερικουσ χώρουσ. Φορέστε ενα προστατευτικό κάλυμμα μαλλιών για να καλύψετε τα μακριά μαλλιά.

9. Χρησιμοποιήστε προστατευτικό ματιών. Επίσησ χρησιμοποιήσετε μάσκα προσώπου ή σκόνησ αν η εργασία τησ κοπήσ θα προκαλέσει σκόνη.

10. Συνδέστε ένα εξάρτημα εξαγωγήσ σκόνησ. Αν παρέχονται εξαρτηματα για την σύνδεση των συσκευών εξαγωγήσ και συλλογήσ σκόνησ σιγουρευτείτε ότι αυτά είναι συνδεδεμένα και ότι χρησιμοποιούνται κατάλληλα.

11. Μην χρησιμοποιήσετε βία στο καλώδιο. Ποτέ μη μεταφέρετε το εργαλείο από το καλώδιο ή το τραβήξετε απότομα για να το αποσυνδέσετε από την υποδοχή. Κρατήστε το καλώδιο μακριά από θερμότητα, λάδι, και κοφτερέσ γωνίεσ.

12. Σιγουρεύετε το αντικείμενο εργασίασ σασ. Χρησιμοποιήστε σφιγκτήρεσ ή μια μεγγενη για το κράτημα του αντικειμένου πάνω στο οποίο εργάζεστε. Είναι πιο ασφαλέσ από το να

χρησιμοποιείτε το χέρι σασ και επιπρόσθετα ελευθερώνει και τα δυο χέρια για να λειτουργήσετε το εργαλείο.

1. Μην προεκτείνεστε. Διατηρήστε πάντοτε το κατάλληλο πάτημα και ισορροπία.

2. Συντηρείτε τα εργαλεία με προσοχή. Διατηρείτε τα εργαλεία που κόβουν αιχμηρά και καθαρά για καλύτερα και ασφαλέστερη απόδοση. Ακολουθήστε τισ οδηγίεσ για τη λίπανση και την και αλλαγή εξαρτηματων. Ελέγχετε τα καλώδια των εργαλείων περιοδικά και αν έχουν πάθει ζημιά, επισκευάστε τα σε ένα εξουσιοδοτημένο κέντρο επισκευήσ. Ελέγχετε τα καλώδια περιοδικά και αντικαταστήστε τα αν έχουν πάθει ζημιά. Κρατήστε τισ λαβέσ στεγνέσ, καθαρέσ, χωρίσ να έχουν λάδι και γράσο.

3. Αποσυνδέστε τα εργαλεία. Όταν δεν χρησιμοποιούνται, πριν από το σέρβισ και κατά την αλλαγή εξαρτημάτων όπωσ λεπίδεσ, ακίδεσ, και κόφτεσ.

4. Αφαιρέστε τα κλειδιά ρυθμιζόμενου ανοίγματοσ και τα απλά κλειδιά. Έχετε την συνήθεια να ελέγχετε να δείτε αν τα απλά κλειδιά και τα κλειδιά ρυθμιζόμενου ανοίγματοσ έχουν αφαιρεθεί από το εργαλείο πριν το βάλετε να δουλέψει.

5. Αποφύγετε την άσκοπη εκκίνηση. Μην μεταφέρετε ένα συνδεδεμένο στην μπρίζα εργαλείο με τη σκανδάλη στο χέρι. Βεβαιωθείτε ότι ο διακόπτησ είναι κλειστόσ όταν βάζετε το εργαλείο στη μπρίζα.

6. Χρησιμοποιήστε καλώδια προέκτασησ για χρήση σε εξωτερικό χώρο. Όταν το εργαλείο χρησιμοποιείται σε εξωτερικό χώρο χρησιμοποιήστε καλώδια προέκτασησ που προορίζονται για χρήση στον εξωτερικό χώρο.

7. Να είστε σε ετιμότητα. Βλέπετε τι κάνετε. Χρησιμοποιήστε τη κοινή λογική. Μην λειτουργείτε το εργαλείο όταν είστε κουρασμενοι.

8. Ελέγξετε τα κατεστραμμένα τμήματα. Πριν την παραπέρα χρήση του εργαλείου, ο προφυλακτήρασ ή το οποιοδήποτε κομμάτι που έχει πάθει ζημιά πρέπει να ελεγθεί προσεκτικά για να διαπιστωθεί ότι θα λειτουργήσει κανονικά και θα εκτελέσει την λειτουργία για την οποία προορίζεται. Ελέγξετε την ευθυγράμμιση των κινούμενων τμημάτων, την ελεύθερη κίνηση των κινούμενων τμημάτων, το σπάσιμο των τμημάτων, την στερώση και τισ οποιεσδήποτε άλλεσ καταστάσεισ που ενδέχεται να επηρεάζουν τη λειτουργία του. Ο προφυλακτήρασ ή οποιοδήποτε άλλο τμήμα που έχει πάθει ζημιά θα πρέπει να διορθωθεί κατάλληλα ή να αντικατασταθεί από ένα εξουσιοδοτημένο για σέρβισ κέντρο εκτόσ και αν υπάρχει ενδειξη για κάτι άλλο σε αυτέσ τισ οδηγίεσ χειρισμου. Αντικαταστήστε τουσ ελαττωματικούσ διακόπτεσ από ένα εξουσιοδοτημένο για σέρβισ κέντρο. Μην χρησιμοποιήσετε το εργαλείο αν ο διακοπτησ δεν το βάζει σε εκκίνηση και δεν το κλείνει.

9. Κίνδυνοσ

Η χρήση οποιονδήποτε εξαρτημάτων ή προσαρτημάτων εκτόσ από αυτά που συνιστώνται σε αυτέσ τισ οδηγίεσ χειρισμού, μπορεί να προκαλέσει τον κινδυνο προσωπικού τραυματισμού.

1. Επιστευάστε το εργαλείο σασ σε ένα έμπειρο πρόσωπο. Αυτό το ηλεκτρικό εργαλείο είναι εναρμονισμένο με τουσ σχετικούσ κανόνεσ ασφαλείασ. Η επισκευή θα πρέπει να γίνεται μόνον απο έμπειρα άτομα που χρησιμοποιουν αυθεντικά ανταλλακτικά. Διαφορετικά μπορεί να προκληθεί σημαντικόσ κίνδυνοσ για τον χρήστη.

ΠΡΟΦΥΛΑΚΤΙΚΑ ΜΕΤΡΑ ΓΙΑ ΤΗΝ ΧΡΗΣΗ ΤΟΥ ΚΡΟΥΣΤΙΚΟΥ ΔΡΑΠΑΝΟΥ

1. Πριν το άνοιγμα τρύπασ πάνω σε τοίχουσ, οροφέσ ή δάπεδα, βεβαιθείτε καλά ότι δεν υπάρχουν κρυμμένα μέσα ηλεκτρικά καλώδια.

2. Πάντοτε κρατάτε τη λαβή του κυρίωσ σώματος και την πλευρική λαβή του ηλεκτρικού εργαλείου γερά. Διαφορετικά η αντίθετη δύναμη που προκαλείται μπορεί να προκαλέσει την μη ακριβή και ακόμα την επικίνδυνη λειτουργία.

TEXNIKA XAPAKTHPIΣTIKA

Μοντέλο VTP-18 VTV-18
Τάση (ανά περιοχέσ)* (110V, 115V, 120V, 127V, 220V, 230V, 240V)
Ισχύσ εισόδου	640W*
Αλλαγή ταχύτητασ	1	2	1	2
Ταχύτητα χωρίσ φορτίο	1050/min	1800/min	0 – 1050/min	0 – 1800/min
Ικανότητα: Ατσάλι	13mm	8mm	13mm	8mm
Τσιμέντο	18mm	10mm	18mm	10mm
Βάροσ (χωρίσ καλώδιο)	2,3 kg

* Βεβαιωθείτε να ελέγξετε την πινακίδα στο προιόν επειδή υπόκεινται σε αλλαγή σε εξάρτηση από την περιοχή.

KANONIKA E3APTHMATA

(1) Κλειδί σφικτήρα 1
(2) Πλευρική λαβή 1
(3) Μετρητήσ βάθουσ 1
Τα κανονικά εξαρτήματα μπορούν να αλλάξουν χωρίσ προειδοποίηση.

ΠΡΟΑΙΡΕΤΙΚΑ ΕΞΑΡΤΗΜΑΤΑ

(πωλούνται ξεχωριστά)

○Λεπίδα Τρυπανιού για τσιμέντο

Ε.Δ. Μήκοσ Αρ. Κωδικού
6,5 mm 100 mm 931851
8,0 100 931852
9,5 120 931853
10,0 120 931854
12,0 160 971704
13,0 160 931855
14,3 160 931776
16,0 160 971670
18,0 300 950496

Τα προαιρετικά εξαρτήματα υπόκεινται σε αλλαγή χωρίσ προειδοποίηση.

ΕΦΑΡΜΟΓΕΣ

ΟΜε τον συνδυασμό των δράσεων ΠΕΡΙΣΤΡΟΦΗ και ΚΡΟΥΣΗ:
Άνοιγμα τρύπασ σε τσιμέντο, μάρμαρο, γρανίτη, πλακάκια και παρόμοια υλικά.
ΟΜε ΠΕΡΙΣΤΡΟΦΙΚΗ μόνο:
Άνοιγμα τρυπών σε μέταλλο, ξύλο και πλαστικά.

ΠΡΙΝ ΤΗ ΛΕΙΤΟΥΡΓΙΑ

1. Πηγή ρεύματος

Βεβαιωθείτε ότι η πηγή ρεύματοσ που πρόκειται να χρησιμοποιηθεί είναι εναρμονισμένη με τισ απαιτήσειο σε ρεύμα που αναφέτεται στην πινακίδα του εργαλείου.

2. Διακόπτης ρεύματος

Βεβαιωθείτε ότι ο διακόπτησ ρεύματοσ βρίσκεται στη θέση OFF. Αν το βίσμα είναι στη μπρίζα καθώσ ο διακόπτησ ρεύματοσ βρίσκεται στο ΟΝ, το εργαλείο θα αρχίσει να λειτουργεί αμέσωσ, με πιθανότητα πρόκλησησ σοβαρού ατυχήματοσ.

3. Καλώδιο προέκτασης

Όταν ο χώροσ εργασίασ βρίσκεται μακριά από την παροχή ρεύματοσ, χρησιμοποιήστε ένα καλώδιο προέκτασησ με κατάλληλο πάχοσ και ικανότητα μεταφοράσ ρεύματοσ. Το καλώδιο προέκτασησ πρέπει να είναι τόσο κοντό όσο είναι πρακτικά δυνατό.

4. Σύνδεση της Λεπίδας Τρυπανιού:

Στερεώστε την λεπίδα του τρυπανιού μέσα στο σφικτήρα και χρησιμοποιήστε το κλειδί του σφικτήρα για να το στερεώσετε, σφίγγοντασ το σφικτήρα μέσω κάθε μιασ από τισ τρεισ τρύπεσ στη σειρά.

5. Επιλογή της κατάλληλης λεπίδας τρυπανιού:

Όταν τρυπάτε τσιμέντο ή πέτρα: Χρησιμοποιήστε τισ λεπίδεσ που περιγράφονται στα Προαιρετικά Εξαρτήματα.

Όταν τρυπάτε μέταλλο ή πλαστικό:

Χρησιμοποιήστε μια λεπίδα τρυπανιού κατάλληλη για μέταλλο.

Όταν τρυπάτε ξύλο:

Χρησιμοποιήστε μια λεπίδα τρυπανιού κατάλληλη για ξύλο. Όμωσ, όταν ανοίγετε τρύπεσ 6.5 mm ἡ μικρότερεσ τρύπεσ, χρησιμοποιήστε μια λεπίδα τρυπανιού που είναι κατάλληλη για μέταλλο.

6. Αλλαγή από Υψηλή ταχύτητα σε Χαμηλή ταχύτητα:

Πριν την αλλαγή τησ ταχύτητασ, εξασφαλίστε ότι ο διακόπτησ είναι στην κλειστή θέση OFF, και ότι το τρυπάνι είναι εντελώσ σταματημένο. Για να

αλλάξετε ταχύτητα, πατήστε την μετατοπιζόμενη κλειδαριά και ολισθήστε την προς την κατάλληλη διεύθυνση όπως δείχνεται από το βέλος στην Εικ.

1. Ο αριθμός “1” που είναι σκαλισμένος στο κορμό του τρυπανιού δείχνει την χαμηλή ταχύτητα, ο αριθμός “2” δείχνει την υψηλή ταχύτητα.

7. Αλλαγή από την ΚΡΟΥΣΗ στη ΠΕΡΙΣΤΡΟΦΗ: (Εικ. 2)

Η λειτουργία στο Κρουστικό Δράπανο μπορεί να μεταβληθεί από ΚΡΟΥΣΗ (κρούση και περιστροφή) σε ΠΕΡΙΣΤΡΟΦΗ (περιστροφή μόνο) στρέφοντας το μοχλό αλλαγής.

Όταν τρυπάτε τσιμέντο, πέτρα, πλακάκι, ή παρόμοια σκληρά υλικά στέψετε το δακτύλιο αλλαγής πλήρως προς τα δεξιά καθώς το βλέπετε από τα εμπρός. Η κεφαλή της λεπίδας ασκεί κρούση στο υλικό καθώς συνεχίζει να περιστρέφεται.

Όταν τρυπάτε μέταλλο, ξύλο ή πλαστικό, στρέψετε το δακτύλιο αλλαγής πλήρως προς τα αριστερά. Το τρυπάνι απλά περιστρέφεται σαν ένα συνηθισμένο ηλεκτρικό τρυπάνι.

ΠΡΟΣΟΧΗ

Μην χρησιμοποιήσετε το Κρουστικό Δράπανο στη λειτουργία ΚΡΟΥΣΗ αν το υλικό μπορεί να τρυπηθεί μόνο με την περιστροφή. Τέτοια ενέργεια όχι μόνο θα ελαττώσει την αποδοτικότητα του τρυπανιού, αλλά επίσης μπορεί να προκαλέσει ζημιά στην άκρη της λεπίδας.

Όταν αλλάξετε τρόπο λειτουργίας, εξασφαλίστε ότι ο δακτύλιος αλλαγής έχει περιστραφεί όσο δυνατόν περισσότερο.

8. Στερέωση της πλευρικής λαβής:

Ξεσφίξετε το κουμπί-μπουλόνι στην πλευρική λαβή, και συνδέστε την πλευρική λαβή στο κάλυμμα των γραναζιών σε τέτοια θέση ώστε να είναι βολική στο τρυπάνισμα.

Ταιριάστε το προεξέχων τμήμα της λαβής στην αυλάκωση του καλύμματος των γραναζιών, και σφικτά σφίξετε το κουμπί-μπουλόνι. Για να αφαιρέσετε την πλευρική λαβή, χαλαρώστε το κουμπί-μπουλόνι και περιστρέψετε την λαβή.

Για να συνδέσετε ένα στόπερ βάθους στην πλευρική λαβή, βάλτε τον στόπερ βάθους μέσα στην αυλάκωση της πλευρικής λαβής που έχει σχήμα U, ρυθμίστε την θέση του στόπερ βάθους σύμφωνα με το επιθυμητό βάθος της τρύπας, και γερά σφίξετε το κουμπί-μπουλόνι.

ΠΡΑΚΤΙΚΕΣ ΟΔΗΓΙΕΣ ΧΕΙΡΙΣΜΟΥ

1. Πέση:

Το τρυπάνισμα ΔΕΝ μπορεί να επιταχυνθεί εφαρμόζοντας μεγάλη πίεση στο τρυπάνι. Τέτοια ενέργεια όχι μόνο θα προκαλέσει την φθορά στη άκρη της λεπίδας, την ελάττωση της απόδοσης του τρυπανίσματος, και/ ή την ελάττωση της διάρκειας ζωής του τρυπανιού.

2. Χρήση μια λεπίδας τρυπανιού με μεγαλύτερη διάμετρο:

Όταν κάνετε χρήση μιας λεπίδας τρυπανιού με μεγαλύτερη διάμετρο, μεγαλύτερη δύναμη αντίδρασης εφαρμόζεται στο μπράτσο σας. Βεβαιωθείτε να μην χάσετε τον έλεγχο του τρυπανιού εξαιτίας αυτής της δύναμης αντίδρασης. Για να διατηρήσετε τον απόλυτο έλεγχο, διατηρήστε

ένα καλό πάτημα, κρατήστε το τρυπάνι γερά με τα δυο χέρια, και εξασφαλίστε ότι το τρυπάνι είναι κάθετα στον υλικό το οποίο τρυπιέται.

3. Διαμπερές τρύπημα ενός υλικού

Όταν η λεπίδα του τρυπανιού τρυπήσει και διαπεράσει εντελώς το υλικό, ο απρόσεκτος χειρισμός συχνά έχει ως αποτέλεσμα την σπασμένη λεπίδα του τρυπανιού ή τη ζημιά του κυρίως κορμού του τρυπανιού εξαιτίας της απότομης κίνησης του τρυπανιού.

Πάντοτε να είστε σε εγρήγορση και έτοιμοι να σταματήσετε την δύναμη ώθησης όταν διαπερνάτε το υλικό.

4. Λειτουργία διακόπτη:

(1) VTP-18:

Τραβώντας την σκανδάλη διακόπτης και πατώντας το στόπερ, ο διακόπτης κρατιέται στην ΟΝ θέση για τη συνεχή λειτουργία. Για να σταματήσετε την λειτουργία OFF, τραβήξετε τον μοχλό διακόπτη ξανά και ελευθερώστε.

(2) VTV-18:

Η περιστροφική ταχύτητα της λεπίδας του τρυπανιού μπορεί να ελεγχθεί μεταβάλλοντας την ποσότητα κατά την οποία τραβιέται η σκανδάλη. Η ταχύτητα είναι χαμηλή όταν η σκανδάλη διακόπτης τραβιέται ελαφρά και αυξάνεται καθώς η σκανδάλη διακόπτης τραβιέται περισσότερο. Η συνεχής χρήση μπορεί να επιτευχθεί τραβώντας την σκανδάλη διακόπτη και πατώντας το στόπερ. Για να κλείσετε το διακόπτη OFF, τραβήξετε τη σκανδάλη διακόπτης ξανά για να απενεργοποιήσετε το στόπερ, και ελευθερώστε τη σκανδάλη διακόπτη στην αρχική της θέση.

5. Профулактика μέτρα κατά το Τρύπημα

Η λεπίδα του τρυπανιού μπορεί να υπερθερμανθεί κατά τη λειτουργία. Όμως έχει ικανοποιητική λειτουργική ικανότητα. Μην ψύξετε την λεπίδα του τρυπανιού σε νερό ή λάδι.

6. Προσοχή αμέσως μετά την χρήση

Αμέσως μετά την χρήση, καθώς ακόμα περιστρέφεται, αν το Τρυπάνι τοποθετηθεί σε μια θέση όπου ρινίσματα και σκόνη έχουν συσσωρευτεί, η σκόνη μπορεί κατά περίπτωση να απορροφηθεί μέσα στο μηχανισμό του Τρυπανιού. Πάντοτε να δώσετε προσοχή σε αυτή την πιθανότητα.

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΛΕΓΧΟΣ

1. Έλεγχος της λεπίδας τρυπανιού

Η συνεχής χρήση μια φθαρμένης και/ή κατεστραμμένης λεπίδας τρυπανιού θα προκαλέσει την ελαττωμένη αποδοτικότητα τρυπανίσματος και μπορεί να υπερθερμάνει σοβαρά το μοτέρ του τρυπανιού. Ελέγχετε την λεπίδα του τρυπανιού συχνά και αντικαταστήστε την όταν είναι απαραίτητο.

2. Έλεχος των βιδών στερέωσης

Ελέγχετε περιοδικά όλες τις βίδες στερέωσης και βεβαιωθείτε ότι είναι κατάλληλα σφιγμένες. Στην περίπτωση που χαλαρώσει οποιαδήποτε βίδα σφίξτε την ξανά αμέσως. Αν δεν το κάνετε αυτό μπορεί να έχει ως αποτέλεσμα το σοβαρό τραυματισμό.

3. Έλεγχος των καρβουνακιών (Εικ. 3)

Το μοτέρ χρησιμοποιεί καρβουνάκια τα οποία είναι αναλώσιμα εξαρτήματα. Επειδή ένα εξαιρετικά

φθαρμένο καρβουνάκι μπορεί να προκαλέσει πρόβλημα στο μοτέρ, αντικαταστήστε τα καρβουνάκια με καινούργια που έχουν τον ίδιο αριθμό καρβουνακιού που φαίνεται στην εικόνα όταν φθάσουν κοντά ή ακριβώς στο “όριο φθοράς”. Επιπρόσθετα, πάντοτε να διατηρείτε τα καρβουνάκια καθαρά και να διασφαλίζετε ότι ολισθαίνουν ελεύθερα μέσα στις θήκες των καρβουνακιών.

4. Αντικατάσταση ενός καρβουνακιού

○Αποσυναρμολόγηση

(1) Χαραρώστε τις τρεις βίδες στο κάλυμμα της λαβής, και αφαιρέσετε το κάλυμμα της λαβής. Αφαιρέστε τις πλάκες στερέωσης, οι οποίες κρατάνε τα καρβουνάκια στην θέση τους, αφαιρώντας τις βίδες του στόπερ.
(2) Σηκώστε τη θήκη του καρβουνακιού μαζί με το καρβουνάκι, καθώς είστε πολύ προσεκτικοί να μην τραβήξετε με δύναμη τα μολυβδένια καλώδια μαζί με τη θήκη των καρβουνακίων.
(3) Βγάλτε τον ακροδέκτη του καρβουνακίου και αφαιρέστε το καρβουνάκι από τη θήκη του.

○Επανασυναρμολόγηση

(1) Τοποθετήστε το καινούργιο καρβουνάκι στη θήκη του καρβουνακιού, και συνδέστε τον ακροδέκτη του καρβουνακιού στο καρβουνάκι.
(2) Επιστρέψετε τις θήκες των ψηκτρών και τα άλλα τμήματα στις αρχικές τους θέσεις, όπως φαίνεται στην Εικ. 4, πατήστε τις πλάκες στερέωσης στη θέσης τους και στερεώστε το με τις βίδες του στόπερ.
(3) Τοποθετήστε το μολυβδένιο καλώδιο στην καθορισμένη θέση. Να είστε πολύ προσεκτικοί ώστε να μην επιτρέψετε το μολυβδένιο καλώδιο να έρθει σε επαφή με τα αγώγιμα ή τα περιστρεφόμενα μέρη του μοτέρ.
(4) Επανατοποθετήστε το κάλυμμα της λαβής, ενώ προσέχετε να μην συνθλίψετε το μολυβδένιο καλώδιο, και στερεώστε το γερά με τις τρεις βίδες.

ΠΡΟΣΟΧΗ

Αν το μολυβδένιο καλώδιο συνθλιβεί από το κάλυμμα της λαβής ή έρθει σε επαφή με τα αγώγιμα ή τα περιστρεφόμενα μέρη του μοτέρ, θα δημιουργηθεί σοβαρός κίνδυνος ηλεκτροπληξίας στο χρήστη. Δώστε μεγάλη προσοχή στην αποσυναρμολόγηση και συναρμολόγηση του μοτέρ, ακολουθώντας τις παραπάνω διαδικασίες ακριβώς. Μην προσπαθήσετε να αποσυναρμολογήσετε οποαδήποτε τμήματα εκτός από αυτά που είναι απαραίτητα για την αντικατάσταση των καρβουνακίων.

5. Συντήρηση του μοτέρ

Η περιέλιξη της μονάδα του μοτέρ είναι η καρδιά του ηλεκτρικού εργαλείου. Δώστε μεγάλη προσοχή για να σιγουρευτείτε ότι η περιέλιξη δεν θα πάθει ζημιά και / ή θα βρεχθεί με λάδι ή νερό.

6. Λίστα συντήρησης των μερών

A: Αρ. Αντικειμένου

B: Ap. Kwδικού

C: Αρ. που χρησιμοποιήθηκε

D: Παρατηρήσεις

ΠΡΟΣΟΧΗ

Η επισκευή, η τροποποίηση και ο έλεγχος των Ηλεκτρικών Εργαλείων ΗιΚΟΚΙ πρέπει να γίνεται από ένα Εξουσιοδοτημένο κέντρο σέρβις της ΗιΚΟΚΙ.

Αυτή η Λίστα των Μερών θα είναι χρήσιμη αν παρουσιαστεί μαζί με το εργαλείο στο εξουσιοδοτημένο Κέντρο Σέρβις της HiKOKI όταν ζητάτε επισκευή ή κάποια άλλη συντήρηση. Κατά τον έλεγχο και τη συντήρηση των ηλεκτρικών εργαλείων, οι κανόνες ασφαλείας και οι κανονισμοί που υπάρχουν σε κάθε χώρα πρέπει να ακολουθούνται.

ΤΡΟΠΟΠΟΙΗΣΗ

Τα Ηλεκτρικά Εργαλεία HiKOKI βελετιώνονται συνεχώς και τροποποιούνται για να συμπεριλάβουν τις τελευταίες τεχνολογικές προόδους. Κατά συνέπεια, ορισμένα τμήματα (δηλ. κωδικοί αριθμοί και / ή σχεδιασμός) μπορούν να αλλάξουν χωρίς προηγούμενη ειδοποίηση.

ΣΗΜΕΙΩΣΗ

Εξαιτίας του συνεχιζόμενου προγράμματος έρευνας και ανάπτυξης της HiKOKI τα τεχνικά χαρακτηριστικά που εδώ αναφέρονται μπορούν να αλλάξουν χωρίς προηγούμενη ειδοποίηση.

Πληροφορίες που αφορούν τον εκπεμπόμενο θόρυβο και τη δόνηση.

Οι τιμές μετρήθηκαν σέμφωνα με το EN50144-2-1:1995.

'Ενα τυπικό επίπεδο πίεσης ήχου Α : 102 dB (Α). 'Ενα τυπικό επίπεδο Α ηχητικής ισχύος είνα: 111 dB (Α).

Φοράτε προστατευτικὰ αυτιών.

Μια τυπική τιμή ρίζας μέσης τετραγωνικής επιτάχυνσης: 9,5 m/s²

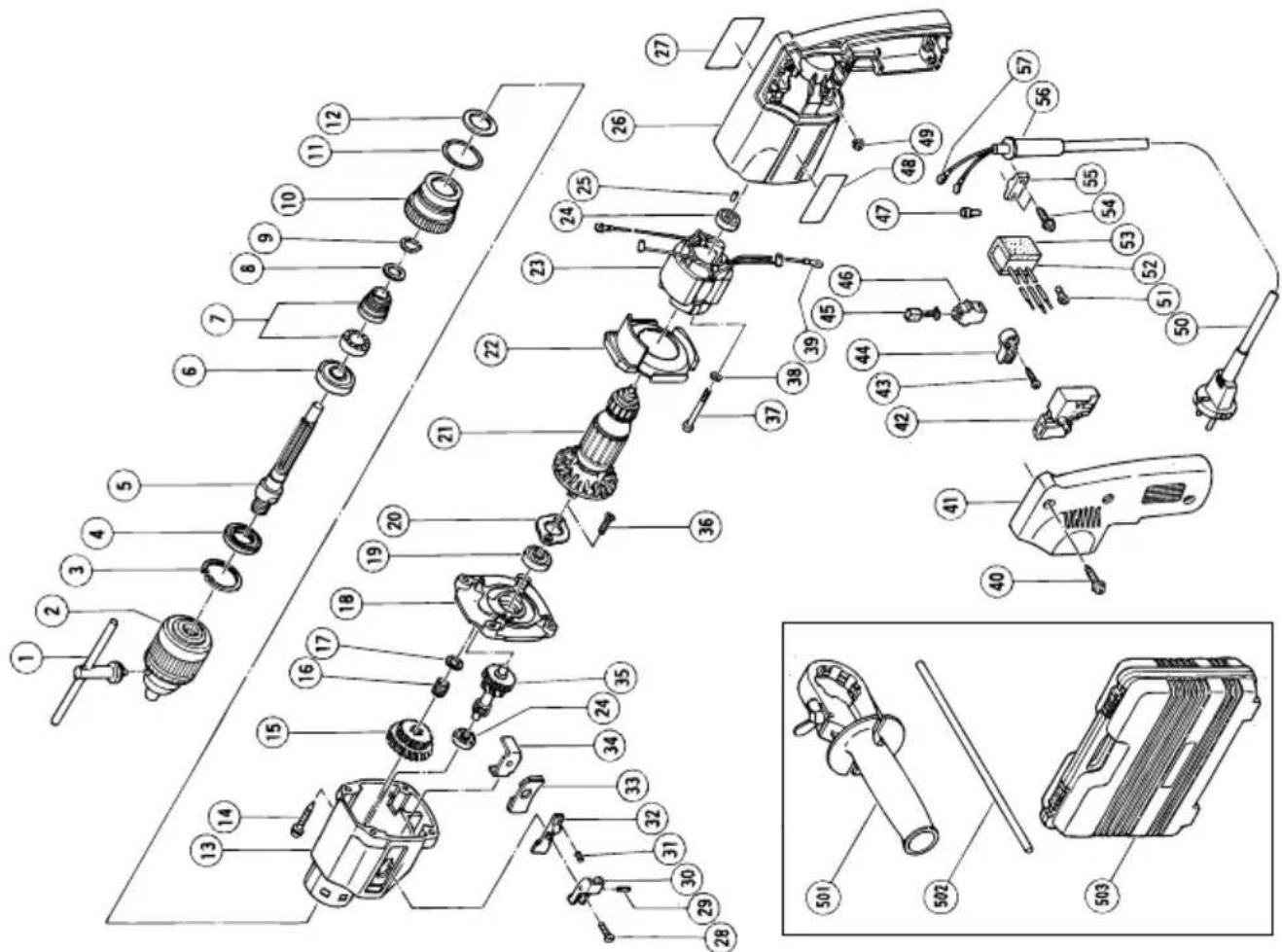

VTP-18

A	B	C	D	A	B	C	D
1 930-515	1	10G		39 960-356	2	M3.5
2 950-272	1	"13VLA"		40 301-653	3	D4×20
3 948-001	1			41 316-255	1
4 971-654	1			42 1 957-747	1
5 980-191	1			42 2 994-734	1	"SIN, SAF, ESP, FRA"
6 600-2DD	1	6002DDUCMPS2S
7 997-497	1			43 954-004	2	D4×16
8 980-194	1			44 971-655	2
9 939-542	1			45 999-041	2
10 971-645	1			46 955-203	2
11 872-767	1	S-32		47 959-140	1	50091
12 953-038	1			48 ————	1
13 971-644	1			49 949-554	2	M4
14 301-654	4	D5×35		50 ————	1
15 980-172	1			51 980-063	1
16 971-656	1			52 994-273	1
17 971-657	1			53 930-153	1
18 971-664	1			54 984-750	2	D4×16
19 608-VVM	1	608VVMC2EPS2L		55 937-631	1
20 971-659	1			56 1 307-217	1	D7.2
21 1 971-666C	1	110V-127V		56 2 303-662	1	D8.8
21 2 971-666E	1	220V-230V		56 3 980-193	1	D10.2
21 3 971-666F	1	240V		57 980-063	1
22 971-642	1			501 971-662	1
23 1 971-665C	1	110V-127V	"39"	502 971-677	1
23 2 971-665E	1	220V-230V	"39"	503 310-904	1
23 3 971-665G	1	220V-230V	"39"
		"SAF, ESP, FRA"
23 4 971-665M	1	240V	"39"
24 608-VVM	2	608VVMC2EPS2L
25 946-362	1
26 316-253	1
27 ————	1
28 306-729	1	M14×12
29 949-535	1	D3×12
30 971-653	1
31 943-053	1
32 316-254	1
33 971-672	1
34 971-651	1
35 971-649	1
36 990-430	2	M4×10
37 949-278	2	M4×55
38 949-454	2	M5
