POWX0280 - τρυπάνι PowerPlus - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Κρουστικό δράπανο
Μάρκα	PowerPlus
Μοντέλο	POWX0280
Ισχύς	1050 W
Τάση τροφοδοσίας	230-240 V ~ 50 Hz
Ταχύτητα χωρίς φορτίο (1η / 2η ταχύτητα)	0-1100 / 0-3000 min⁻¹
Συχνότητα κρούσης	0-16500 / 0-45000 fpm
Μέγιστη διάτρηση σε ξύλο	40 mm
Μέγιστη διάτρηση σε χάλυβα	16 mm
Μέγιστη διάτρηση σε σκυρόδεμα	16 mm
Χωρητικότητα τσοκ	13 mm
Διπλή μόνωση	Ναι
Στάθμη ηχητικής πίεσης	95 dB(A) (K=3)
Στάθμη ηχητικής ισχύος	106 dB(A) (K=3)
Δονήσεις	9 m/s² (K=1,5)
Βάρος	Περίπου 2,5 kg (εκτίμηση)
Εγγύηση	36 μήνες
Συντήρηση και καθαρισμός	Καθαρίζετε τακτικά, μη χρησιμοποιείτε προϊόντα με βάση το πετρέλαιο στα πλαστικά μέρη
Ασφάλεια	Συνιστάται η χρήση προστατευτικών γυαλιών και μάσκας κατά της σκόνης μη χρησιμοποιείτε παρουσία εύφλεκτων υγρών αποσυνδέετε πριν από ρύθμιση ή καθαρισμό
Ανταλλακτικά	Επικοινωνήστε με τον μεταπωλητή για ανταλλακτικά, χρησιμοποιείτε μόνο γνήσια ανταλλακτικά
Προβλεπόμενη χρήση	Διάτρηση και βίδωμα σε ξύλο, μέταλλο, πλαστικό και τοιχοποιία (μη επαγγελματική χρήση)

Συχνές ερωτήσεις - POWX0280 PowerPlus

Πώς αλλάζω την κατεύθυνση περιστροφής του δράπανου;

Χρησιμοποιήστε τον μοχλό εμπρός/πίσω (6) που βρίσκεται στο πλάι. Σπρώξτε τον δεξιά (R) για εμπρός, αριστερά (L) για όπισθεν. Βεβαιωθείτε ότι ο κινητήρας είναι σταματημένος πριν αλλάξετε κατεύθυνση.

Πώς ρυθμίζω την ταχύτητα περιστροφής;

Το δράπανο διαθέτει επιλογέα δύο ταχυτήτων (5): θέση 1 για χαμηλή ταχύτητα και υψηλή ροπή, θέση 2 για υψηλή ταχύτητα και μειωμένη ροπή. Επιπλέον, ο τροχός ελέγχου ταχύτητας (7) επιτρέπει σταδιακή ρύθμιση.

Πώς επιλέγω τη λειτουργία κρούσης;

Σπρώξτε το κουμπί επιλογής λειτουργίας διάτρησης/κρούσης (4) στη θέση σφυρί (σύμβολο σφυριού) για ενεργοποίηση κρούσης. Για κανονική διάτρηση, τοποθετήστε το στη θέση μόνο διάτρησης (σύμβολο τρυπανιού).

Ποια είναι η μέγιστη ικανότητα διάτρησης σε διαφορετικά υλικά;

Ξύλο: 40 mm, χάλυβας: 16 mm, σκυρόδεμα: 16 mm. Χρησιμοποιείτε κατάλληλα τρυπάνια για κάθε υλικό.

Πώς χρησιμοποιώ τον οδηγό βάθους;

Στερεώστε τον οδηγό βάθους (2) στην πρόσθετη λαβή. Ρυθμίστε το επιθυμητό βάθος χαλαρώνοντας τη βίδα στερέωσης και σύροντας τη ράβδο. Σφίξτε τη βίδα για να διατηρήσετε τη ρύθμιση.

Ποια αξεσουάρ παρέχονται με το δράπανο;

Η συσκευασία περιλαμβάνει: 1 κρουστικό δράπανο, 1 πρόσθετη λαβή, 1 οδηγό βάθους και 1 εγχειρίδιο χρήσης. Τα τρυπάνια και άλλα αξεσουάρ δεν περιλαμβάνονται.

Πώς συντηρώ το δράπανο PowerPlus POWX0280;

Αποσυνδέετε πάντα το εργαλείο πριν από οποιαδήποτε συντήρηση. Καθαρίζετε τακτικά τη συσσωρευμένη σκόνη με ένα στεγνό πανί. Μη χρησιμοποιείτε προϊόντα με βάση το πετρέλαιο στα πλαστικά μέρη.

Τι κάνω αν το δράπανο σταματήσει κατά τη χρήση;

Απελευθερώστε αμέσως τον διακόπτη λειτουργίας, απομακρύνετε το δράπανο από την επιφάνεια και εντοπίστε την αιτία (υπερφόρτωση, αμβλύ τρυπάνι, κ.λπ.). Μην ενεργοποιείτε και απενεργοποιείτε επανειλημμένα τον διακόπτη για να αποφύγετε ζημιά στον κινητήρα.

Ποια είναι η διάρκεια της εγγύησης;

Η εγγύηση είναι 36 μήνες από την ημερομηνία αγοράς από τον πρώτο χρήστη. Καλύπτει ελαττώματα υλικών και κατασκευής, αλλά όχι τη φυσιολογική φθορά, τα αξεσουάρ, ζημιές από λανθασμένη χρήση ή έξοδα μεταφοράς.

Πώς απορρίπτω σωστά το δράπανο στο τέλος ζωής του;

Μην πετάτε τη συσκευή με τα οικιακά απορρίμματα. Τοποθετήστε την σε σημείο συλλογής ηλεκτρικών αποβλήτων ή επιστρέψτε την σε εξουσιοδοτημένο μεταπωλητή για φιλική προς το περιβάλλον ανακύκλωση.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ POWX0280 PowerPlus

EL Ελληνικά Μετάφραση του πρωτότυπου εγχειριδίου οδηγιών

HR HRVATSKI PRIJEVOD ORIGINALNOG PRIRUČNIKA S UPUTAMA ZA RAD

SR SRPSKI PREVOD ORIGINALNOG UPUTSTVA ZA UPOTREBU

CS ČESKY PŘEKLAD ORIGINÁLNÍHO NÁVODU K POUŽITÍ

SK SLOVENČINA PREKLAD NÁVODU NA POUŽÍVANIE Z ORIGINÁLU

RO ROMÂNĂ TRADUCEREA MANUALULUI DE INSTRUCTIUNI ORIGINALE

PL POLSKI TŁUMACZENIE ORYGINALNEJ INSTRUKCJI OBSŁUGI

1 ЕФАРМОГН 2
2 ПЕРИГРАФН (ЕИК. А)......2
3 ΛΙΣΤΑ ΠΕΡΙΕΧΟΜΕΝΩΝ ΣΥΣΚΕΥΑΣΙΑΣ 2
4 ΣΥΜΒΟΛΑ 2
5 ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΑ ΗΛΕΚΤΡΙΚΑ ΕΡΓΑΛΕΙΑ 3
5.1 Χώρος εργασίας....3
5.2 Нлектрікні аσφάλεια....3
5.3 Ατομική ασφάλεια 3
5.4 Χρήση και φροντίδα των ηλεκτρικών εργαλείων....4
5.5 Σέρβις 4
6 ΣΥΜΠΛΗΡΩΜΑΤΙΚΕΣ ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΟ ΚΡΟΥΣΤΙΚΟ ΤΡΥΠΑΝΙ: 5
7 ΛΕΙΤΟΥΡΓΙΑ......5
7.1 Ξεκίνημα/Σταμάτημα (Εικ. 1)......5
7.2 Μοχλός κίνησης εμπρός/πίσω (Εικ. 2) ......6
7.3 Μεταβλητή ταχύτητα (Εικ. 3)......6
7.4 Επιλογέας δύο ταχυτήτων (Εικ. 4)......6
7.5 Επιλογέας τρόπου λειτουργίας διάτρησης/κρούσης (Εικ. 5)......6
7.6 Ορθή χρήση του εργαλείου ....6
8 ΣΥΝΤΗΡΗΣΗ 7
9 TEXNIKA XAPAKTHPISTIKA....7
10 ΘΟΡΥΒΟΣ 7
11 ЕГГУНЗН....8
12 ПЕРИВАЛЛОН 8
13 ΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ......9

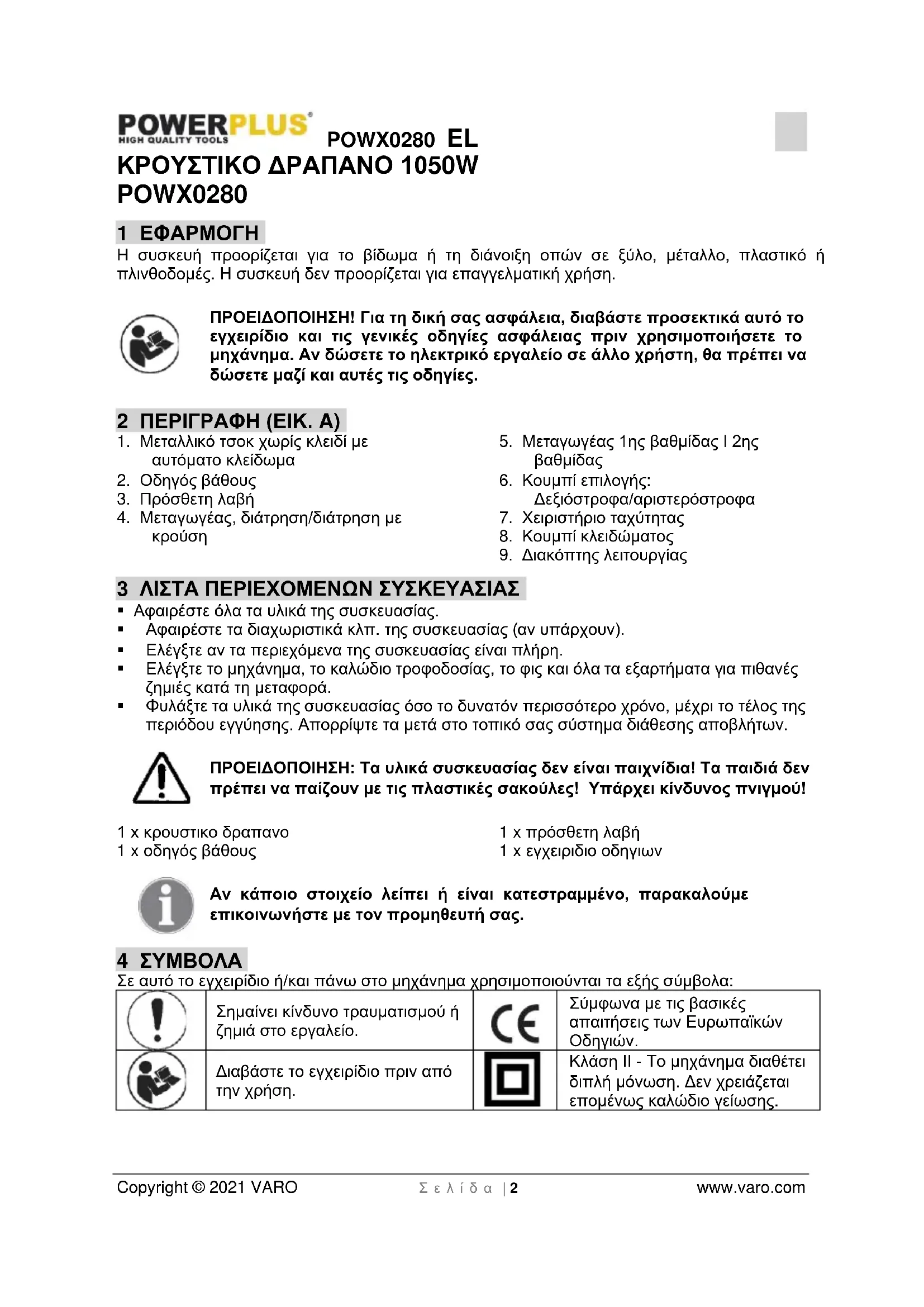

ΚΡΟΥΣΤΙΚΟ ΔΡΑΠΑΝΟ 1050W POWX0280

1 ЕФАРМОГН

Η συσκευή προορίζεται για το βίδωμα ή τη διάνοιξη οπών σε ξύλο, μέταλλο, πλαστικό ή πλινθοδομές. Η συσκευή δεν προορίζεται για επαγγελματική χρήση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Για τη δική σας ασφάλεια, διαβάστε προσεκτικά αυτό το εγχειρίδιο και τις γενικές οδηγίες ασφάλειας πριν χρησιμοποιήσετε το μηχάνημα. Αν δώσετε το ηλεκτρικό εργαλείο σε άλλο χρήστη, θα πρέπει να δώσετε μαζί και αυτές τις οδηγίες.

1. Μεταλλικό τσοκ χωρίς κλειδί με αυτόματο κλείδωμα
2. Οδηγός βάθους
3. Πρόσθετη λαβή

4. Μεταγωγέας, διάτρηση/διάτρηση με κρούση

5. Μεταγωγέας 1ης βαθμίδας I 2ης βαθμίδας

6. Κουμπί επιλογής: Δεξιόστροφα/αριστερόστροφα
7. Χειριστήριο ταχύτητας
8. Κουμπί κλειδώματος
9. Διακόπτης λειτουργίας

3 ΛΙΣΤΑ ΠΕΡΙΕΧΟΜΕΝΩΝ ΣΥΣΚΕΥΑΣΙΑΣ

▪ Αφαιρέστε όλα τα υλικά της συσκευασίας.
▪ Αφαιρέστε τα διαχωριστικά κλπ. της συσκευασίας (αν υπάρχουν).
Ελέγξτε αν τα περιεχόμενα της συσκευασίας είναι πλήρη.
Ελέγξτε το μηχάνημα, το καλώδιο τροφοδοσίας, το φις και όλα τα εξαρτήματα για πιθανές ζημιές κατά τη μεταφορά.
- Φυλάξτε τα υλικά της συσκευασίας όσο το δυνατόν περισσότερο χρόνο, μέχρι το τέλος της περιόδου εγγύησης. Απορρίψτε τα μετά στο τοπικό σας σύστημα διάθεσης αποβλήτων.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τα υλικά συσκευασίας δεν είναι παιχνίδια! Τα παιδιά δεν πρέπει να παίζουν με τις πλαστικές σακούλες! Υπάρχει κίνδυνος πνιγμού!

1 x κρουστικο δραπανο

1 x οδηγός βάθους

1 x πρόσθετη λαβή

1 x εγχειριδιο οδηγιων

Αν κάποιο στοιχείο λείπει ή είναι κατεστραμμένο, παρακαλούμε επικοινωνήστε με τον προμηθευτή σας.

4 ΣΥΜΒΟΛΑ

Σε αυτό το εγχειρίδιο ή/και πάνω στο μηχάνημα χρησιμοποιούνται τα εξής σύμβολα:

		Σημαίνει κίνδυνο τραυματισμού ήζημιά στο εργαλείο.		Σύμφωνα με τις βασικέςαπαιτήσεις των ΕυρωπαϊκώνΟδηγιών.
		Διαβάστε το εγχειρίδιο πριν απότην χρήση.		Κλάση II - Το μηχάνημα διαθέτειδιπλή μόνωση. Δεν χρειάζεταιεπομένως καλώδιο γείωσης.

5 ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΑ ΗΛΕΚΤΡΙΚΑ ΕΡΓΑΛΕΙΑ

Διαβάστε όλες τις προειδοποιήσεις και οδηγίες. Η μη τήρηση των προειδοποιήσεων και οδηγιών μπορεί να αποτελέσει αιτία ηλεκτροπληξίας, πυρκαγιάς ή/και σοβαρού τραυματισμού. Φυλάξτε τις προειδοποιήσεις και οδηγίες ασφάλειας για μελλοντική χρήση. Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προειδοποιήσεις αναφέρεται σε ηλεκτρικά εργαλεία που λειτουργούν με ρεύμα (με καλώδιο) ή με μπαταρία (χωρίς καλώδιο, επαναφορτιζόμενα).

5.1 Χώρος εργασίας

• Διατηρείτε τον χώρο εργασίας σας καθαρό και καλά φωτισμένο. Η ακαταστασία και ο ελλιπής φωτισμός στον χώρο εργασίας δημιουργούν συνθήκες για ατυχήματα.
  Μην εργάζεστε με ηλεκτρικά εργαλεία σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, π.χ. όπου υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες που μπορούν να δημιουργήσουν ανάφλεξη της σκόνης ή των ατμών.
• Κατά τη διάρκεια της χρήσης του ηλεκτρικού εργαλείου, φροντίστε ώστε να μην πλησιάζουν κοντά παιδιά και άλλα άτομα. Αν αποσπαστεί η προσοχή σας μπορεί να χάσετε τον έλεγχο του εργαλείου.

5.2 Ηλεκτρική ασφάλεια

Ελέγχετε πάντα αν η ισχύς τροφοδοσίας αντιστοιχεί στην τάση που αναγράφεται στην πλακέτα χαρακτηριστικών.

• Το φις των ηλεκτρικών εργαλείων πρέπει να ταιριάζει στην πρίζα. Μην κάνετε κανενός είδους τροποποίηση στο φις. Μη χρησιμοποιείτε προσαρμοστικά φις στα γειωμένα ηλεκτρικά εργαλεία. Τα φις που δεν έχουν υποστεί τροποποιήσεις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο θανατηφόρας ηλεκτροπληξίας.
• Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες, όπως σωλήνες, καλοριφέρ, κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, αυξάνεται ο κίνδυνος θανατηφόρας πλεκτροπληξίας.
  Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή την υγρασία. Η διείσδυση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο θανατηφόρας ηλεκτροπληξίας.
• Μην κακομεταχειρίζεστε το καλώδιο. Μη χρησιμοποιήσετε ποτέ το καλώδιο για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το εργαλείο από την πρίζα. Έχετε το καλώδιο μακριά από εστίες θερμότητας, λάδια, κοφτερές ακμές η κινούμενα εξαρτήματα. Τα χαλασμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
• Όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο σε εξωτερικό χώρο, χρησιμοποιείτε καλώδιο προέκτασης κατάλληλο για χρήση σε εξωτερικό χώρο. Η χρήση καλωδίου προέκτασης κατάλληλου για χρήση σε εξωτερικό χώρο μειώνει τον κίνδυνο ηλεκτροπληξίας.
• Αν είναι απαραίτητο να χρησιμοποιήσετε ένα ηλεκτρικό εργαλείο σε μέρος όπου υπάρχει υγρασία, η τροφοδοσία του θα πρέπει να γίνει από ρεύμα που προστατεύεται από συσκευή παραμένοντος ρεύματος (RCD). Η χρήση μιας συσκευής RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

5.3 Ατομική ασφάλεια

• Να είστε προσεκτικοί. Προσέχετε αυτό που κάνετε και χρησιμοποιείτε κοινή λογική στην εργασία σας με ένα ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε ένα ηλεκτρικό εργαλείο αν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμάκων. Μία στιγμή απροσεξίας, κατά τη διάρκεια χρήσης του εργαλείου, μπορεί να οδηγήσει σε σοβαρό τραυματισμό.
  Χρησιμοποιείτε εξοπλισμό ασφάλειας. Φοράτε πάντα προστατευτικά γυαλιά. Η χρήση εξοπλισμού ασφάλειας, όπως μάσκα σκόνης, αντιολισθητικά παπούτσια, κράνος ή ωτασπίδες όποτε χρειάζεται, ελαττώνει τον κίνδυνο τραυματισμού.

POWX0280 EL

• Αποφεύγετε την τυχαία εκκίνηση του μηχανήματος. Βεβαιώνεστε ότι ο διακόπτης βρίσκεται στη θέση OFF (κλειστός) πριν συνδέσετε το φις στην πρίζα. Αν κατά τη μεταφορά του μηχανήματος έχετε το δάχτυλό σας πάνω στον διακόπτη ή συνδέσετε το μηχάνημα στην πρίζα όταν ο διακόπτης είναι στη θέση ON (ανοικτός), αυξάνετε τις πιθανότητες ατυχήματος.
• Πριν θέσετε σε λειτουργία το μηχάνημα, αφαιρείτε τα ρυθμιστικά εργαλεία και τα μηχανικά κλειδιά. Ένα εργαλείο ή μηχανικό κλειδί που έχει μείνει πάνω σε ένα περιστρεφόμενο εξάρτημα του μηχανήματος, μπορεί να οδηγήσει σε τραυματισμό.
• Μην προεκτείνεστε πολύ. Πατάτε πάντα σταθερά κάτω. Έτσι θα μπορείτε να ελέγχετε καλύτερα το εργαλείο σε απροσδόκητες καταστάσεις.
• Φοράτε κατάλληλα ρούχα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Προσέχετε ώστε τα μαλλιά, τα ρούχα και τα γάντια σας να μην πλησιάζουν στο εργαλείο. Τα φαρδιά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να πιαστούν στα κινούμενα εξαρτήματα.
• Αν υπάρχουν συσκευές εξαγωγής σκόνης για σύνδεση στο μηχάνημα, φροντίστε να τις συνδέσετε και να τις χρησιμοποιήσετε σωστά. Η χρήση τέτοιων συσκευών μειώνει τους κινδύνους που σχετίζονται με τη σκόνη.

5.4 Χρήση και φροντίδα των ηλεκτρικών εργαλείων

Μην περιμένετε από το εργαλείο να κάνει περισσότερα από όσα μπορεί. Χρησιμοποιείτε το κατάλληλο ηλεκτρικό εργαλείο για την εργασία σας. Ένα ηλεκτρικό εργαλείο θα κάνει καλύτερα και ασφαλέστερα τη δουλειά του αν χρησιμοποιείται για τον σκοπό για τον οποίο προορίζεται.
Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο αν ο διακόπτης είναι ελαττωματικός. Ένα ηλεκτρικό εργαλείο με χαλασμένο διακόπτη είναι επικίνδυνο και πρέπει να επισκευαστεί.
- Πριν κάνετε ρυθμίσεις, αλλάξετε εξαρτήματα ή αποθηκεύσετε το εργαλείο, αποσυνδέετε το φις από την πρίζα. Αυτά τα προληπτικά μέτρα μειώνουν το ενδεχόμενο της τυχαίας εκκίνησης του εργαλείου.
Φυλάσσετε το ηλεκτρικο εργαλείο, όταν δεν το χρησιμοποιείτε, σε χώρους όπου δεν πλησιάζουν παιδιά και μην επιτρέπετε τη χρήση του από άτομα που δεν είναι εξοικειωμένα με αυτό ή δεν έχουν διαβάσει τις οδηγίες χρήσης. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άτομα που δεν έχουν σχετική εμπειρία.
- Τα ηλεκτρικά εργαλεία χρειάζονται συντήρηση. Ελέγχετε μήπως τα κινούμενα εξαρτήματα είναι κακώς ευθυγραμμισμένα ή μπλοκαρισμένα, μήπως υπάρχουν εξαρτήματα σπασμένα ή ζημιές, και οτιδήποτε άλλο μπορεί να επηρεάσει τη λειτουργία του εργαλείου. Αν το εργαλείο πάθει ζημιά, θα πρέπει να επισκευαστεί. Πολλά ατυχήματα συμβαίνουν λόγω της κακής συντήρησης των ηλεκτρικών εργαλείων.
- Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Αν τα εργαλεία κοπής συντηρούνται σωστά και έχουν αιχμηρές λεπίδες, υπάρχουν λιγότερες πιθανότητες να μπλοκάρουν και ο χειρισμός τους είναι ευκολότερος.
- Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, τα εξαρτήματα τα κοπτικά εργαλεία κλπ. σύμφωνα με αυτές τις οδηγίες και σύμφωνα με τον τρόπο χρήσης για τον οποίο είναι σχεδιασμένο αυτό το είδος εργαλείου, λαμβάνοντας επίσης υπόψη τις συνθήκες εργασίας και την εργασία που θέλετε να κάνετε. Η χρήση των ηλεκτρικών εργαλείων για άλλο σκοπό ή με άλλο τρόπο, εκτός από αυτούς για τους οποίους είναι σχεδιασμένο , μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

5.5 Σέρβις

- Το σέρβις του ηλεκτρικού εργαλείου σας πρέπει να γίνεται μόνο από εξειδικευμένο τεχνικό προσωπικό και να χρησιμοποιούνται μόνο γνήσια ανταλλακτικά. Έτσι εξασφαλίζεται ότι θα λειτουργεί σύμφωνα με τα απαιτούμενα πρότυπα ασφαλείας.

6 ΣΥΜΠΛΗΡΩΜΑΤΙΚΕΣ ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΟ ΚΡΟΥΣΤΙΚΟ ΤΡΥΠΑΝΙ:

■ Μη χρησιμοποιείτε κοντά σε ατμούς ή εύφλεκτα υγρά.
Χρησιμοποιείτε μόνο αιχμηρά τρυπάνια και κατάλληλες μύτες κατσαβιδιών.
▪ Αφαιρέστε το φις από την πρίζα για όλες τις εργασίες ρύθμισης και καθαρισμού.
- Προστατεύστε το καλώδιο δικτύου από οποιαδήποτε βλάβη. Το πετρέλαιο και τα οξέα μπορούν να προξενήσουν βλάβη στο καλώδιο.
■ Μην κουβαλάτε τη συσκευή από το καλώδιο δικτύου.
Μην βγάζετε το φις από την πρίζα με τράβηγμα του καλωδίου δικτύου.
▪ Βεβαιωθείτε πριν τοποθετήσετε το φις ότι ο διακόπτης λειτουργίας δεν είναι κλειδωμένος.
- Όταν χρησιμοποιείτε μπαλαντέζα ξετυλίξτε πλήρως το καλώδιο. Διατομή καλωδίου τουλάχιστον 1,5 mm2.

▪ Mην υπερφορτώνετε το μηχάνημα.

▪ Ασφαλίστε επαρκώς όλα τα υπό κατεργασία εξαρτήματα.

■ Μην επιτρέπετε πρόσβαση σε παιδιά.

- Βεβαιωθείτε ότι έχετε σταθερή βάση σε σκάλα ή σκαλωσιά όταν χρησιμοποιείτε το δράπανο ελεύθερα.

Εντοπίστε τις γραμμές/αγωγούς με ανιχνευτή γραμμών σε τοίχους όπου έχουν τοποθετηθεί εσωτερικά γραμμές/αγωγοί ρεύματος, ύδρευσης ή φυσικού αερίου.

- Φοράτε προστατευτικά γυαλιά και χρησιμοποιείτε μάσκα για εργασία που δημιουργεί σκόνη.

- Πάντα να απευθύνεστε σε εξειδικευμένο ηλεκτρολόγο για την εκτέλεση επισκευών.

- Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Η στάθμη θορύβου στο χώρο εργασίας ίσως υπερβαίνει τα 85 dB (Α). Στην περίπτωση αυτή θα χρειαστεί να εισαγάγετε μέτρα προστασίας από τον θόρυβο για τον χειριστή. Ο θόρυβος που παράγεται από αυτό το ηλεκτρικό εργαλείο μετρήθηκε σύμφωνα με EN 50114-1.

Να φοράτε πάντα προστατευτικά καλύμματα για τα αυτιά όταν χρησιμοποιείτε αυτό το εργαλείο.

Συνιστώμενος ονομαστικός χρόνος λειτουργίας: περίπου 20 λεπτά σε μόνιμο φορτίο.

Παύση μετά από συνεχή λειτουργία: περίπου 5-10 λεπτά.

7 ΛΕΙΤΟΥΡΓΙΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν από τη συναρμολόγηση και τη ρύθμιση βγάζετε πάντα το φις από την πρίζα.

7.1 Ξεκίνημα/Σταμάτημα (Εικ. 1)

■ Συνδέστε το καλώδιο στην πρίζα.
Για να θέσετε σε λειτουργία το εργαλείο, πιέστε τον διακόπτη λειτουργίας (9).
▪ Απελευθερώστε τον διακόπτη λειτουργίας για να σταματήσετε το εργαλείο.
- Αν πατήσετε το κουμπί κλειδώματος (8) όταν είναι πιεσμένος ο διακόπτης λειτουργίας, ο διακόπτης κρατιέται στη θέση λειτουργίας.
▪ Απελευθερώστε πάλι τον διακόπτη λειτουργίας (9) για να σβήσετε το εργαλείο.

7.2 Μοχλός κίνησης εμπρός/πίσω (Εικ. 2)

• Ο μοχλός κίνησης εμπρός/πίσω (6) καθορίζει την κατεύθυνση περιστροφής του τσοκ.
  Για να επιλέξετε περιστροφή προς τα εμπρός, απελευθερώστε τον διακόπτη λειτουργίας (9) και πιέστε τον μοχλό κίνησης εμπρός/πίσω προς τη δεξιά πλευρά (R) του εργαλείου. Για να επιλέξετε περιστροφή προς τα πίσω, πιέστε τον μοχλό προς την αριστερή πλευρά (L) του εργαλείου.

ΣΗΜΕΙΩΣΗ: Όταν αλλάζετε τη θέση του μοχλού, βεβαιώνεστε ότι ο διακόπτης λειτουργίας είναι απελευθερωμένος και το μοτέρ σταματημένο.

7.3 Μεταβλητή ταχύτητα (Εικ. 3)

Αυτό το εργαλείο διαθέτει τροχό επιλογής ταχύτητας (7), με τον οποίο αυξάνετε την ταχύτητα γυρίζοντάς τον προς το σημάδι “+” και μειώνετε την ταχύτητα γυρίζοντάς τον προς το σημάδι “-

7.4 Επιλογέας δύο ταχυτήτων (Εικ. 4)

- Το σημάδι “1” δείχνει τη χαμηλή ταχύτητα

■ Το σημάδι “2” δείχνει την υψηλή ταχύτητα

Το δράπανο διαθέτει μηχανισμό μετάδοσης κίνησης δύο ταχυτήτων που έχει σχεδιαστεί για διάτρηση σε ταχύτητα (1) ή (2). Στο αριστερό μέρος του δραπάνου βρίσκεται ένας επιλογέας μετάδοσης κίνησης για την επιλογή χαμηλής ή υψηλής ταχύτητας. Όταν επιλέγετε χαμηλή ταχύτητα, η ταχύτητα μειώνεται αλλά αυξάνεται η ισχύς και η ροπή στρέψης. Όταν χρησιμοποιείτε το δράπανο σε υψηλή ταχύτητα, η ταχύτητα αυξάνει αλλά το εργαλείο παρέχει μικρότερη ισχύ και ροπή στρέψης. Χρησιμοποιείτε χαμηλή ταχύτητα για εργασίες που απαιτούν μεγάλη ισχύ και ροπή στρέψης και υψηλή ταχύτητα για εργασίες διάτρησης.

Μη ρυθμίσετε ΠΟΤΕ αυτόν τον επιλογέα δύο ταχυτήτων (5) ενώ το δράπανο είναι σε λειτουργία. Περιμένετε πάντα πρώτα να σταματήσει τελείως.

7.5 Επιλογέας τρόπου λειτουργίας διάτρησης/κρούσης (Εικ. 5)

Ο επιλογέας τρόπου λειτουργίας διάτρησης/κρούσης βρίσκεται στο πάνω μέρος αυτού του κρουστικού δραπάνου

■ Πιέστε το κουμπί του επιλογέα τρόπου λειτουργίας διάτρησης/κρούσης (4) στη θέση “↑” για να επιλέξετε τη λειτουργία κρούσης.
■ Πιέστε το κουμπί του επιλογέα τρόπου λειτουργίας διάτρησης/κρούσης (4) στη θέση “ για να επιλέξετε τη λειτουργία διάτρησης.

7.6 Ορθή χρήση του εργαλείου

• Κρατάτε το δράπανο με τον δείκτη και το μεσαίο δάχτυλο πάνω στον διακόπτη λειτουργίας (9).
  Χρησιμοποιείτε τη βοηθητική λαβή (3) όποτε είναι δυνατόν, για να έχετε μεγαλύτερο έλενχο και να δουλεύετε με λινότερο κόπο.
  Για ξύλο, χρησιμοποιήστε ελικοειδείς μύτες τρυπανιού, επίπεδες μύτες, μηχανοκίνητες κοχλιωτές μύτες ή πριόνια διάνοιξης οπών.
  Για μέταλλο, χρησιμοποιήστε ελικοειδείς χαλύβδινες μύτες υψηλής ταχύτητας ή πριόνια διάνοιξης οπών.
  Για δομικά υλικά, όπως τούβλο, τσιμεντόλιθος, τσιμέντο, κλπ., χρησιμοποιήστε μύτες τρυπανιού με επικάλυψη καρβιδίου βολφραμίου.
• Ασκείτε αρκετή πίεση για να κρατήσετε σταθερή τη μύτη, αλλά μην πιέζετε πάρα πολύ ώστε να σταματήσει το μοτέρ ή να καταστραφεί η μύτη.
  ▪ Ασκείτε πίεση πάντα σε ευθεία γραμμή με τη μύτη.
  ▪ Κρατάτε το δράπανο γερά για να ελέγχετε την περιστροφή της μύτης.

Προειδοποίηση: Αν το δράπανο σταματήσει, απελευθερώστε αμέσως τη σκανδάλη, σηκώστε το δράπανο από το υλικό εργασίας και ελέγξτε την αιτία του σταματήματος. Μην κλείνετε τον διακόπτη και μετά τον ανοίγετε αμέσως γιατί μπορεί να κάνετε ζημιά στο μοτέρ.

Για να ελαχιστοποιηθεί το ενδεχόμενο να "κολλήσει" το μηχάνημα ή να σπάσει το υλικό, μειώστε την πίεση πάνω στο δράπανο και διευκολύνετε τη μύτη στο πέρασμά της διαμέσου του τελευταίου μέρους της τρύπας.
Συνεχίζετε να έχετε το μοτέρ σε λειτουργία όταν τραβάτε το δράπανο προς τα πίσω και έξω από την τρύπα της διάτρησης. Έτσι θα αποφύγετε το μπλοκάρισμα.

8 ΣΥΝΤΗΡΗΣΗ

Μην επιχειρήσετε την παραμικρή προσαρμογή ενώ το εργαλείο βρίσκεται σε λειτουργία.

Καθαρίστε τη συσσωρευμένη σκόνη με βούρτσα ή στεγνό πανί.

Μην αφήνετε προϊόντα με βάση το πετρέλαιο να έρχονται σε επαφή με τα πλαστικό μέρη καθώς περιέχουν χημικά τα οποία θα μπορούσαν να φθείρουν, εξασθενίσουν ή να καταστρέψουν το πλαστικό.

9 TEXNIKA XAPAKTHPIΣTIKA

Τάση λειτουργίας	230-240V ~ 50 Hz
Είσοδος τροφοδοσίας ισχύος	1050 W
Ταχύτητα χωρίς φορτίο	0-1100 / 0-3000 min-1
Απόδοση τσοκ	13 mm
Διπλή μόνωση	Ναι
Βαθμός κρούσης	0-16500/ 0-45000 bpm
Μέγ. ικανότητα διάτρησης
Ξύλο	40 mm
Μέταλλο	16 mm
Μπετόν	16 mm

10 ΘΟΡΥΒΟΣ

Τιμές εκπομπής θορύβου μετρημένες σύμφωνα με το σχετικό πρότυπο. (K=3)

Στάθμη ηχητικής πίεσης LpA	95 dB(A)
Στάθμη ηχητικής ισχύος LwA	106 dB(A)

ΠΡΟΣΟΧΗ! Φοράτε ωτοασπίδες όταν η ηχητική πίεση είναι πάνω από 85 dB(A).

aw (Κραδασμοί):

9 m/s²

K = 1,5 ~m / s^2

11 EΓΓΥΗΣΗ

- Αυτό το προϊόν έχει εγγύηση για περίοδο 36 μηνών που ισχύει από την ημερομηνία αγοράς του πρώτου χρήστη. - Αυτή η εγγύηση καλύπτει όλα τα ελαττωματικά υλικά η ελαττώματα κατασκευής. Δεν συμπεριλαμβάνει μπαταρίες, φορτιστές, ελαττωματικά εξαρτήματα που υπόκεινται σε φυσιολογική φθορά, όπως ρουλεμάν, καρβουνάκια, καλώδια και φις, ή αξεσουάρ όπως τρυπάνια, μύτες τρυπανιών, πριονόλαμες, κλπ., ζημιές ή ελαττώματα που προκύπτουν από κακή χρήση, ατυχήματα ή τροποποιήσεις, ούτε έξοδα μεταφοράς.

- Ζημιές ή/και ελαττώματα που προκύπτουν από κακή χρήση, επίσης δεν εμπίπτουν στους όρους αυτής της εγγύησης.

- Επίσης αποποιούμεθα κάθε ευθύνη για οποιονδήποτε σωματικό τραυματισμό προκληθεί από κακή χρήση του εργαλείου.

- Οι επισκευές πρέπει να γίνονται μόνο από εξουσιοδοτημένο κέντρο εξυπηρέτησης πελατών για εργαλεία Powerplus.

Για περισσότερες πληροφορίες, μπορείτε πάντα να καλέσετε τον αριθμό 00 32 3 292 92 90.

- Οποιαδήποτε μεταφορικά έξοδα θα επιβαρύνουν πάντα τον πελάτη, εκτός αν έχει συμφωνηθεί διαφορετικά γραπτώς.

- Εντούτοις, δεν μπορεί να εγερθεί καμία αξίωση εγγύησης αν η ζημιά του μηχανήματος είναι αποτέλεσμα παραμελημένης συντήρησης ή υπερφόρτωσης.

- Αποκλείεται κατηγορηματικά από την εγγύηση οποιαδήποτε ζημιά προκύψει από εισχώρηση υγρού, διείσδυση υπερβολικής ποσότητας σκόνης, εσκεμμένη ζημιά (σκόπιμα ή από μεγάλη απερισκεψία), ακατάλληλη χρήση (χρήση για σκοπούς για τους οποίους η συσκευή δεν είναι κατάλληλη), αδέξια χρήση (π.χ. αμέλεια τήρησης των οδηγιών που δίνονται στο εγχειρίδιο), ανεπιτήδεια συναρμολόγηση, πλήξη από κεραυνό, σφάλμα τάσης δικτύου ρεύματος. Αυτή η λίστα δεν είναι περιοριστική.

- Η αποδοχή αξιώσεων εγγύησης δεν μπορεί ποτέ να οδηγήσει σε παράταση της περιόδου εγγύησης ούτε σε έναρξη νέας περιόδου εγγύησης στην περίπτωση αντικατάστασης μιας συσκευής.

- Οι συσκευές ή τα εξαρτήματα που αντικαθίστανται βάσει εγγύησης, περιέρχονται στην κατοχή της Varo NV.

■ Διατηρούμε το δικαίωμα να απορρίψουμε κάθε αξίωση όπου δεν είναι δυνατή η επιβεβαίωση της αγοράς ή δεν είναι σαφές εάν το προϊόν έχει συντηρηθεί σωστά. (Καθαρές οπές αερισμού, τακτική συντήρηση στα καρβουνάκια, κλπ.)

- Πρέπει να κρατήσετε την απόδειξη αγοράς ως τεκμήριο της ημερομηνίας αγοράς του προϊόντος.

- Το μηχάνημά σας πρέπει να επιστραφεί στον προμηθευτή σας μη αποσυναρμολογημένο και σε αποδεκτά καθαρή κατάσταση, (μέσα στην αρχική του πλαστική συσκευασία, αν ισχύει για το προϊόν), συνοδευόμενο από την απόδειξη αγοράς.

12 ПЕРИВАЛЛОН

Αν το μηχάνημά σας πρέπει να αντικατασταθεί μετά από παρατεταμένη χρήση, μην το απορρίψετε μαζί με τα οικιακά απορρίμματα, αλλά κατά τρόπο ασφαλή για το περιβάλλον.

Τα απορρίμματα που προέρχονται ηλεκτρικά μηχανήματα δεν πρέπει να αντιμετωπίζονται ως οικιακά απορρίμματα. Φροντίστε για την ανακύκλωση όπου υπάρχουν κατάλληλες εγκαταστάσεις. Απευθυνθείτε στις αρμόδιες αρχές ή το κατάστημα αγοράς του προϊόντος για συμβουλές σχετικά με την ανακύκλωση.

13 ΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ

H VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, δηλώνει ότι το κάτωθι

Προϊόν: Κρουστικό Δράπτανο

Εμπορικό σήμα: POWERplus

Μοντέλο: POWX0280

είναι σύμφωνο με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις των εφαρμοστέων Ευρωπαϊκών Οδηγιών, με βάση την εφαρμογή των ευρωπαϊκών εναρμονισμένων προτύπων. Οποιαδήποτε άνευ αδείας τροποποίηση της συσκευής καθιστά άκυρη αυτή τη δήλωση.

Ευρωπαϊκές Οδηγίες (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής);

2011/65/EU

2014/30/EK

2006/42/EK

Ευρωπαϊκά εναρμονισμένα πρότυπα (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής);

EN60745-1:2009

EN60745-2-1: 2010

EN55014-1:2017

EN55014-2: 2015

EN61000-3-2: 2014

EN61000-3-3: 2013

Θεματοφύλακας της Τεχνικής Τεκμηρίωσης: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Ο κάτωθι υπογεγραμμένος ενεργεί εξ ονόματος του Γενικού Διευθυντή της εταιρείας,

Ρυθμιστικές Υποθέσεις – Διευθυντής Συμμόρφωσης
