| Tipo de produto | Furadeira de impacto |
| Marca | PowerPlus |
| Modelo | POWX0280 |
| Potência | 1050 W |
| Tensão de alimentação | 230-240 V ~ 50 Hz |
| Velocidade em vazio (1ª / 2ª velocidade) | 0-1100 / 0-3000 min⁻¹ |
| Frequência de impacto | 0-16500 / 0-45000 fpm |
| Capacidade máxima de perfuração em madeira | 40 mm |
| Capacidade máxima de perfuração em aço | 16 mm |
| Capacidade máxima de perfuração em concreto | 16 mm |
| Capacidade do mandril | 13 mm |
| Isolamento duplo | Sim |
| Nível de pressão sonora | 95 dB(A) (K=3) |
| Nível de potência sonora | 106 dB(A) (K=3) |
| Vibrações | 9 m/s² (K=1,5) |
| Peso | Aproximadamente 2,5 kg (estimativa) |
| Garantia | 36 meses |
| Manutenção e limpeza | Limpar regularmente, não usar produtos à base de petróleo nas partes plásticas |
| Segurança | Uso de óculos de proteção e máscara antipoeira recomendado; não usar na presença de líquidos inflamáveis; desconectar antes de ajustes ou limpeza |
| Peças de reposição | Contactar o revendedor para peças de reposição, usar apenas peças originais |
| Uso previsto | Perfuração e aparafusamento em madeira, metal, plástico e alvenaria (uso não profissional) |
Perguntas frequentes - POWX0280 PowerPlus
Perguntas dos utilizadores sobre POWX0280 PowerPlus
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Furadeira em formato PDF gratuitamente! Encontre o seu manual POWX0280 - PowerPlus e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. POWX0280 da marca PowerPlus.
MANUAL DE UTILIZADOR POWX0280 PowerPlus
1 APLICAÇÃO....2
2 DESCRIÇÃO (FIG. A) ...... 2
3 LISTA DE CONTEÚDO DA EMBALAGEM 2
4 SÍMBOLOS....2
5 PROCEDIMENTOS GERAIS DE SEGURANÇA 3
5.1 Local a trabalhar....3
5.2 Segurança eléctrica 3
5.3 Segurança de pessoas ....3
5.4 Manuseamento e emprego de ferramentas eléctricas com precaução .....4
5.5 Assistência técnica....4
6 INDICAÇÕES DE SEGURANÇA ADICIONAIS RELATIVAS AO BERBEQUIM COM PERCUSSÃO: 4
7 FUNCIONAMENTO ....5
7.1 Ligar/Desligar (Fig. 1) 5
7.2 Alavanca para avançar/retroceder (Fig. 2)....5
7.3 Velocidade variável (Fig. 3)....6
7.4 Seletor de dupla velocidade (Fig. 4)....6
7.5 Seletor de modo de perfuração e impacto (Fig. 5)....6
7.6 Para operações adequadas....6
8 MANUTENÇÃO....7
9 DADOS TÉCNICOS 7
10 RUÍDO....7
11 GARANTIA 8
12 AMBIENTE 8
13 DECLARAÇÃO DE CONFORMIDADE 9

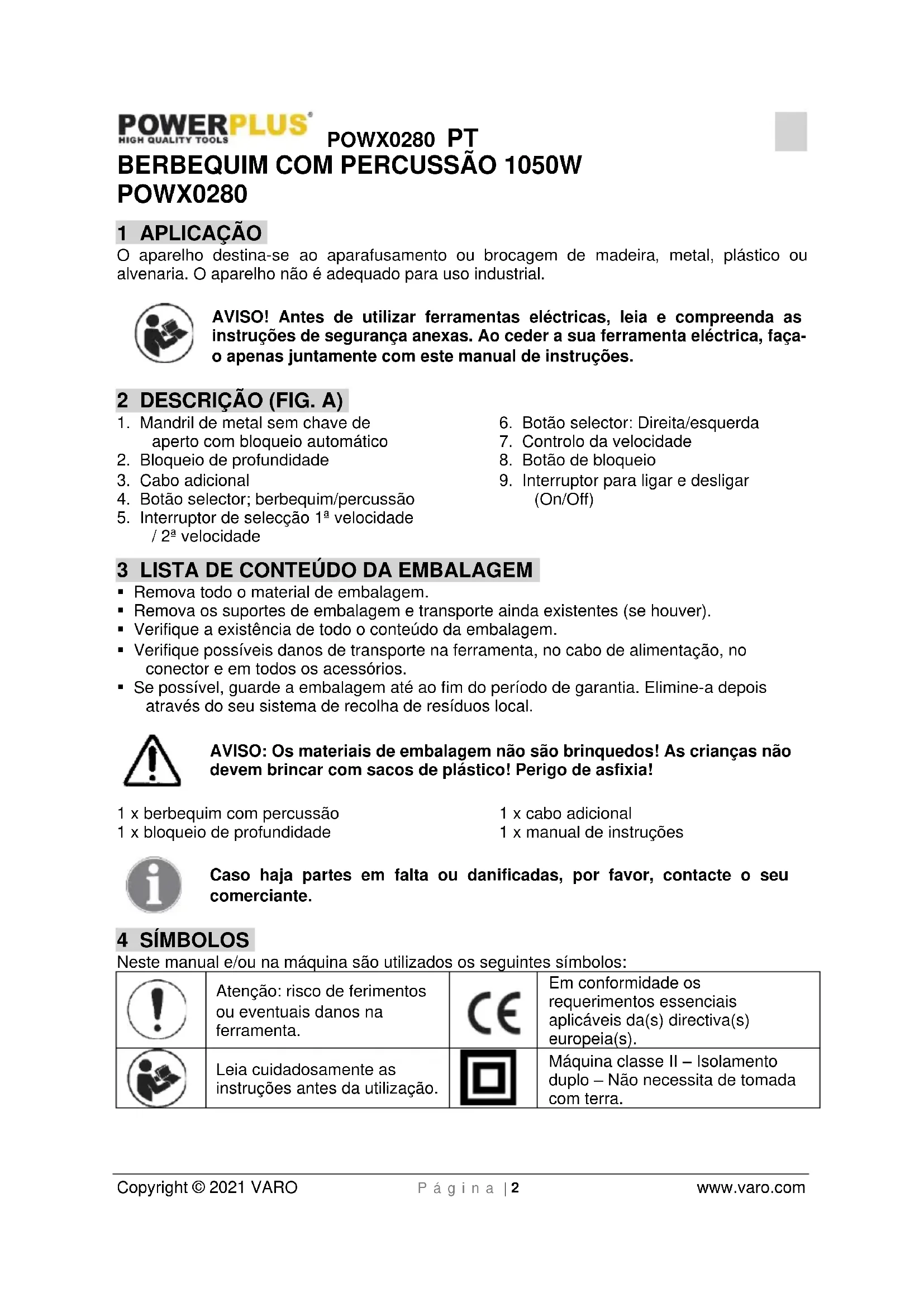

BERBEQUIM COM PERCUSSÃO 1050W POWX0280
1 APLICAÇÃO
O aparelho destina-se ao aparafusamento ou brocagem de madeira, metal, plástico ou alvenaria. O aparelho não é adequado para uso industrial.
AVISO! Antes de utilizar ferramentas eléctricas, leia e compreenda as instruções de segurança anexas. Ao ceder a sua ferramenta eléctrica, façao apenas juntamente com este manual de instruções.
2 DESCRIÇÃO (FIG. A)
- Mandril de metal sem chave de aperto com bloqueio automático
- Bloqueio de profundidade
- Cabo adicional
- Botão selector; berbequim/percussão
-
Interruptor de selecção 1ª velocidade / 2ª velocidade
-
Botão selector: Direita/esquerda
-
Controlo da velocidade
-
Botão de bloqueio
-
Interruptor para ligar e desligar (On/Off)
3 LISTA DE CONTEÚDO DA EMBALAGEM
- Remova todo o material de embalagem.
- Remova os suportes de embalagem e transporte ainda existentes (se houver).
- Verifique a existência de todo o conteúdo da embalagem.
- Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, no conector e em todos os acessórios.
- Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local.
AVISO: Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia!
1 x berbequim com percussão
1 x bloqueio de profundidade
1 x cabo adicional
1 x manual de instruções
Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante.
4 SÍMBOLOS
Neste manual e/ou na máquina são utilizados os seguintes símbolos:
 | Atenção: risco de ferimentos ou eventuais danos na ferramenta. |  | Em conformidade os requerimentos essenciais aplicáveis da(s) directiva(s) europeia(s). | ||
 | Leia cuidadosamente as instruções antes da utilização. |  | Máquina classe II – Isolamento duplo – Não necessita de tomada com terra. | ||
5 PROCEDIMENTOS GERAIS DE SEGURANÇA
Leia todos os avisos de segurança e todas as instruções. O não-cumprimento dos avisos e instruções podem provocar choque eléctrico, incêndio e /ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O conceito utilizado a seguir de „Ferramenta eléctrica” refere-se a ferramentas eléctricas com cabo de alimentação ou alimentação por bateria (sem cabo eléctrico).
5.1 Local a trabalhar
- Mantenha a sua área a trabalhar limpa e arrumada. A desordem e áreas a trabalhar com pouca iluminação podem desencadear acidentes.
- Não trabalhe com o aparelho em ambientes com risco de explosão, onde se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas eléctricas produzem faíscas, as quais podem inflamar as poeiras ou vapores.
- Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta eléctrica. Em caso de distracção, pode perder o controlo sobre o aparelho.
Certifique-se sempre que a tensão de alimentação corresponde à voltagem especificada na placa de características.
- A ficha de ligação do aparelho tem que encaixar correctamente na tomada. A ficha não pode de forma alguma ser modificada. Não utilize nenhum adaptador juntamente com aparelhos ligados à terra. As fichas intactas e tomadas adequadas diminuem o risco de choque eléctrico.
- Evite o contacto físico com superfícies ligadas à terra, tais como tubagens, aparelhos de aquecimento, fogões e frigoríficos. Existe um risco agravado de choque eléctrico, se tiver contacto físico com terra.
- Mantenha o aparelho afastado de chuva ou humidade. A entrada de água num aparelho eléctrico aumenta o risco de choque eléctrico.
- Não utilize o cabo eléctrico para segurar ou pendurar o aparelho ou para puxar a ficha da tomada. Mantenha o cabo eléctrico afastado do calor, óleo, arestas afiadas ou de peças de aparelhos em movimento. Os cabos eléctricos danificados ou dobrados aumentam o risco de choque eléctrico.
- Se trabalhar com uma ferramenta eléctrica ao ar livre, utilize apenas extensões que sejam também indicadas para uso no exterior. A utilização de uma extensão apropriada para uso no exterior diminui o risco de choque eléctrico.
- Caso não seja possível evitar operar a ferramenta eléctrica num local húmido, use um dispositivo contra corrente residual (RCD). O uso de um RCD reduz o risco de choque eléctrico.
5.3 Segurança de pessoas
- Esteja atento. Esteja concentrado e seja sensato ao trabalhar com uma ferramenta eléctrica. Não utilize o aparelho se estiver cansado ou sob a influência de estupefacientes, álcool ou medicamentos. Um momento de distracção durante a utilização do aparelho pode provocar ferimentos graves.
- Use equipamento de protecção individual e use sempre óculos de protecção. O uso de equipamento de protecção individual, assim como máscaras anti-poeiras, calçado de segurança anti-derrapante, capacete de segurança ou protecção auricular, conforme o tipo e aplicação da ferramenta eléctrica, diminui o risco de ferimentos.
- Evite uma entrada em funcionamento acidental. Certifique-se de que o interruptor se encontra na posição „OFF (0)” (desligado), antes de inserir a ficha na tomada. Se tiver o
POWX0280 PT
dedo no interruptor ao segurar o aparelho ou ligar o aparelho à corrente eléctrica com o interruptor activado, podem resultar acidentes.
- Retire ferramentas de ajuste ou chaves de parafusos, antes de ligar o aparelho. Uma ferramenta ou chave que se encontre numa peça giratória do aparelho pode provocar ferimentos.
- Não se sobrevalorize. Tenha atenção a uma postura correcta e mantenha sempre o equilíbrio. Desta forma, poderá controlar melhor o aparelho em situações inesperadas.
- Use vestuário apropriado. Não use roupas largas nem jóias. Mantenha o cabelo, roupa e luvas a trabalhar afastados de peças em movimento. As roupas soltas, jóias ou cabelos compridos soltos podem ser apanhados pelas pecas em movimento.
- Se puderem ser montados dispositivos de aspiração e absorção de poeiras, certifique-se de que os mesmos estão ligados e são utilizados correctamente. A utilização destes dispositivos diminui os riscos associados a poeiras.
5.4 Manuseamento e emprego de ferramentas eléctricas com precaução
- Não sobrecarregue o aparelho. Utilize a ferramenta eléctrica indicada para o seu trabalho. Com a ferramenta eléctrica adequada, trabalha melhor e de forma mais segura nas áreas a trabalhar indicadas.
- Não utilize uma ferramenta eléctrica com o interruptor danificado. Uma ferramenta eléctrica que não possa ser mais ligada ou desligada é perigosa e tem de ser reparada.
- Retire a ficha da tomada antes de proceder a ajustes no aparelho, substituir acessórios ou arrumar o aparelho. Esta medida de precaução impede o arranque acidental do aparelho.
- Guarde as ferramentas eléctricas não utilizadas fora do alcance das crianças. Não permita que outras pessoas façam uso do aparelho, se não estiverem familiarizadas com o mesmo ou não tiverem lido estas instruções. As ferramentas eléctricas são perigosas, se forem utilizadas por pessoas inexperientes.
- Faça a manutenção do aparelho com cuidado. Inspeccione se as peças móveis do aparelho funcionam correctamente e não bloqueiam, se as peças estão partidas ou danificadas de forma a comprometer o funcionamento do aparelho. Mande reparar as peças danificadas antes da utilização do aparelho. Muitos acidentes têm a sua origem na manutenção incorrecta das ferramentas eléctricas.
- Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correcta, bloqueiam menos e são mais fáceis de manusear.
- Utilize a ferramenta eléctrica, acessórios, ferramentas normalizadas, etc. de acordo com estas instruções para este tipo especial de aparelho. Tenha também em atenção as condições a trabalhar e a tarefa a executar. O emprego das ferramentas eléctricas para aplicações diferentes das estipuladas pode desencadear situações de perigo.
5.5 Assistência técnica
- Mande reparar o seu aparelho apenas por técnicos qualificados e apenas com peças de substituição originais. Desta forma, é assegurado que a segurança do aparelho se mantém.
6 INDICAÇÕES DE SEGURANÇA ADICIONAIS RELATIVAS AO BERBEQUIM COM PERCUSSÃO:
- Não utilize o berbequim junto a vapores ou líquidos inflamáveis.
- Utilize apenas brocas pontiaquadas e brocas adequadas para aparafusar.
- Retire a ficha da tomada quando efectuar trabalhos de regulação e limpeza.
- Proteja o cabo de alimentação de ficar danificado. Óleos e ácidos podem danificar o cabo.
- Não transporte o berbequim segurando pelo cabo de alimentação.
- Não retire a ficha da tomada puxando pelo cabo de alimentação.
POWX0280 PT
- Antes de introduzir a ficha na tomada, certifique-se de que o interruptor não está bloqueado.
- Se utilizar um tambor de cabos, desenrole completamente o cabo. A secção do fio é, no mínimo, de 1,5 mm2.
- Não sobrecarregue o berbequim.
- Fixe todas as peças a trabalhar para um processamento adequado.
- Não permita que crianças tenham acesso ao berbequim.
- Certifique-se de que tem uma posição segura em cima de um escadote ou andaime, quando utilizar o berbequim nestas situações.
- Com um detector apropriado, localize as linhas de alimentação eléctrica, água ou gás nas paredes.
- Utilize óculos de protecção e uma máscara contra poeiras quando realizar trabalhos que provoquem poeira.
- Contacte sempre um electricista qualificado para realizar as operações de reparação.
- Utilize apenas peças de reposição originais.
- O nível de ruído no local de trabalho pode ultrapassar os 85 dB(A). Neste caso, é necessário introduzir medidas de protecção contra ruídos para o utilizador. O ruído provocado por esta ferramenta eléctrica foi medido de acordo com a norma EN 50114-1.
Utilize sempre protectores de ouvidos quando a máquina estiver a ser utilizada!
Tempo de funcionamento nominal recomendado: aprox. 20 minutos em carga permanente.
Tempo de paragem após funcionamento permanente: aprox. 5-10 minutos.
7 FUNCIONAMENTO
AVISO: Antes de montar e fazer ajustes desligue sempre a ficha da tomada.
7.1 Ligar/Desligar (Fig. 1)
■ Ligue o cabo à tomada.
- Prima o interruptor ON/OFF (9) para iniciar a ferramenta.
- Solte o interruptor ON/OFF para parar a ferramenta.
- Se premir o botão de bloqueio (8) com o interruptor ON/OFF premido, o interruptor ON/OFF é mantido em posição de operação.
- Para desligar a ferramenta, o interruptor on/off tem de ser desbloqueado premindo-o novamente.
7.2 Alavanca para avançar/retroceder (Fig. 2)
- A alavanca para avançar/retroceder (6) determina o sentido de rotação do mandril.
- Para selecionar rotação para avançar, solte o interruptor ON/OFF (9) e prima a alavanca para avançar/retroceder para o lado direito (R) da ferramenta. Para selecionar a rotação de retroceder, prima a alavanca para o lado esquerdo da ferramenta.
NOTA: Ao mudar a posição da alavanca, certifique-se que o interruptor ON/OFF está liberado e o motor está imóvel.
7.3 Velocidade variável (Fig. 3)
Esta ferramenta dispõe de um mostrador de controlo de velocidade (7) que proporciona uma velocidade superior rodando para o sentido “+”, e proporciona velocidade inferior rodando para o sentido “-”.
7.4 Seletor de dupla velocidade (Fig. 4)
■ Marca "1" é a posição de velocidade baixa
- Marca "2" é a posição de velocidade alta
O berbequim dispõe de um trem de engrenagem de duas velocidades para perfurar em velocidade (1) ou (2). Um seletor de engrenagem encontra-se na parte esquerda do berbequim para selecionar a velocidade baixa ou alta. Ao selecionar um intervalo de velocidade baixo, a velocidade reduzirá mas fornecerá mais potência e binário. Ao usar o berbequim num intervalo de velocidade alto. A velocidade aumentará mas fornecerá menos potência e binário. Use a velocidade baixa para potência alta e aplicação de binário e velocidade alta para aplicações de perfuração rápida.
NUNCA ajuste este seletor de duas velocidades (5) com o berbequim em funcionamento. Aguarde primeiro até que fique totalmente imóvel.
7.5 Seletor de modo de perfuração e impacto (Fig. 5)
O seletor de modo de perfuração e impacto está na parte superior deste berbequim de percussão.
- Prima o botão do seletor de modo de perfuração/impacto (4) para “1” para selecionar o modo de ação de impacto.
- Prima o botão do seletor de modo de perfuração/impacto para a posição de perfuração “” para selecionar o modo de ação de perfuração.
7.6 Para operações adequadas
- Segure o berbequim com os seus primeiros dois dedos no interruptor ON/OFF (9).
- Sempre que possível, use a subinstalação do punho auxiliar (3) para ganhar controlo extra e prevenir fadiga.
- Para madeira, use brocas de torção, brocas chatas, brocas de perfuração ou serra-copo.
- Para metal use brocas de torção de aço de alta velocidade ou serra-copo.
- Para maçonaria, como tijolo, bloco de concreto, cimento, etc., use brocas com ponta de carbono.
- Aplique pressão suficiente para manter a broca a bater mas não empurre demasiado para não bloquear o motor ou danificar a broca.
- Aplique sempre pressão em linha reta com a broca.
- Segure firmemente a broca para controlar a rotação da broca.
Aviso: Se a broca bloquear, solte imediatamente o botão, retire a broca do trabalho e determine a causa do bloqueio. Não clique no botão para ligar e desligar pois pode danificar o motor.
- Para minimizar a hipótese de bloquear e partir o material, reduza a pressão na broca e alivie a broca na parte final do orifício.
- Mantenha o motor em funcionamento ao puxar a broca para fora do orifício perfurado. Isto ajudará a evitar a obstrução.
8 MANUTENÇÃO
Não tente fazer regulações enquanto a ferramenta estiver a funcionar.
Limpe a sujidade acumulada com uma escova ou um pano molhado.
Não permita que produtos à base de petróleo entrem em contacto com as peças de plástico, pois contêm químicos que podem danificar, enfraquecer ou destruir o plástico.
9 DADOS TÉCNICOS
| Voltagem da rede | 230-240V ~ 50 Hz |
| Potência de entrada | 1050W |
| Velocidade em vazio | 0-1100 / 0-3000 min-1 |
| Capacidade da bucha | 13 mm |
| Isolamento | Sim |
| Frequência de impacto | 0-16500/ 0-45000 i/min |
| Capacidade máx. de perfuração | |
| Madeira | 40 mm |
| Aço | 16 mm |
| Concreto | 16 mm |
10 RUÍDO
Valores de emissão sonora, medidos em conformidade com a norma relevante. (K=3)
| Nível de pressão acústica LpA | 95 dB(A) |
| Nível de potência acústica LwA | 106 dB(A) |
ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A).
aw (Vibração):
9 m/s²
K = 1,5 ~m / s^2
11 GARANTIA
- Este produto tem uma garantia de um período de 36 meses efectivos, a partir da data de aquisição pelo primeiro utilizador.
- Esta garantia cobre todas as falhas do material ou produção, mas não inclui: baterias, carregadores, peças com defeito por desgaste de utilização normal, como suportes, escovas, cabos e tomadas ou acessórios como brocas, lâminas de serra, etc., danos ou defeitos que sejam resultado de utilização indevida, acidentes ou alterações, nem os custos de transporte.
- Danos e/ou defeitos resultantes de utilização inadequada também não estão cobertos pelas condições de garantia.
- Renunciamos também qualquer responsabilidade por quaisquer ferimentos corporais resultantes de utilização inadequada da ferramenta.
- As reparações apenas devem ser levadas a cabo por um centro de serviço ao cliente autorizado para ferramentas Powerplus.
- A qualquer momento pode obter mais informação através do número 00 32 3 292 92 90.
- Quaisquer custos de transporte devem sempre ser imputados ao cliente, excepto se acordado de outra forma por escrito.
- Ao mesmo tempo, não pode ser entregue qualquer reivindicação de garantia, se o dano do aparelho resulta de uma manutenção negligente ou de uma sobrecarga.
- Uma exclusão definitiva da garantia resulta de danos causados por permeação de líquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta de cuidados), uso não apropriado (utilização para fins não adequados para este aparelho), utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem incorrecta, queda de raio, voltagem de rede incorrecta. Esta lista não é restrictiva.
- Nunca a aceitação de reivindicações de garantia pode levar à prolongamento da garantia ou ao início de um novo período de garantia em caso da substituição do aparelho.
- Por isso, aparelhos ou componentes substituídos sob garantia ficam na posse de Varo NV.
- Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisição não possa ser verificada ou quando é visível que o produto não foi utilizado correctamente. (Limpeza das ranhuras de ventilacão, escovas de carvão utilizadas com regularidade, ...)
- Deverá guardar o seu talão de compra como prova de aquisição do produto.
- A sua ferramenta desmontada deverá ser devolvida ao representante num estado de limpeza aceitável, na sua caixa de transporte original (aplicável às unidades acompanhadas da prova de compra).
12 AMBIENTE
Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura. O lixo produzido pelas máquinas eléctricas não pode ser eliminado com o lixo doméstico normal. Faça a reciclagem onde existem instalações adequadas. Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.
VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Belgia, declara que,
Designação do aparelho: Berbequim com percussão
Marca: POWERplus
Modelo n°.: POWX0280
se encontra em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas Comunitárias aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração.
Diretivas Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura);
2011/65/EU
2014/30/EC
2006/42/CE
Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura);
EN60745-1:2009
EN60745-2-1:2010
EN55014-1:2017
EN55014-2: 2015
EN61000-3-2: 2014
EN61000-3-3: 2013
Detentor da Documentação Técnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
O signatário atua em nome da administração da empresa,
Assuntos Regulamentares – Gestor de Conformidade
