ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GWS3811.0 ED Küppersbusch

ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ ΤΗΣ ΡΥΘΜΙΣΗΣ ΑΕΡΙΟΥ ΤΗΣ ΣΥΣΚΕΥΗΣ

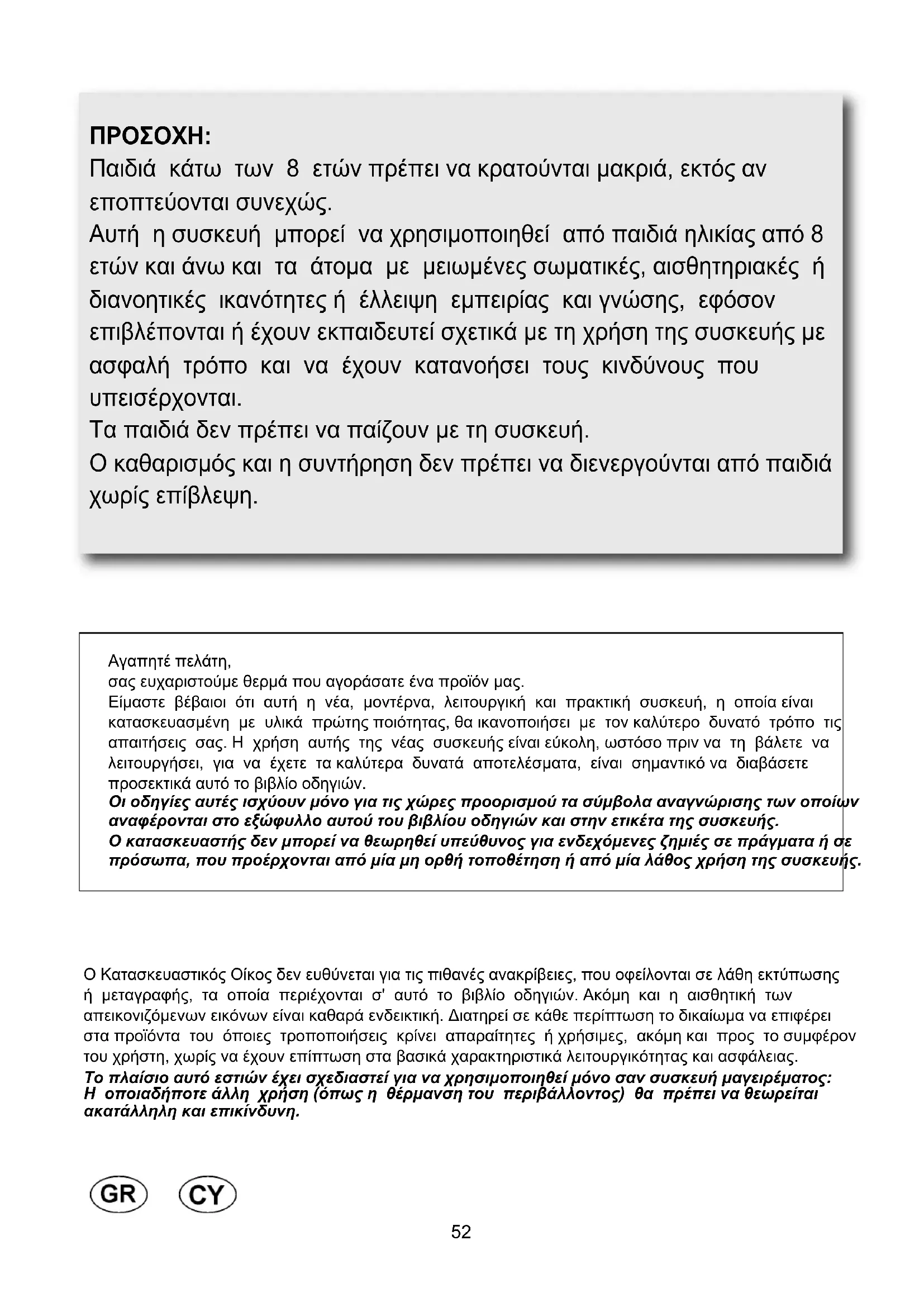

Παιδιά κάτω των 8 ετών πρέπει να κρατούνται µακριά, εκτός αν εποπτεύονται συνεχώς. Αυτή η συσκευή µπορεί να χρησιµοποιηθεί από παιδιά ηλικίας από 8 ετών και άνω και τα άτοµα µε µειωµένες σωµατικές, αισθητηριακές ή διανοητικές ικανότητες ή έλλειψη εµπειρίας και γνώσης, εφόσον επιβλέπονται ή έχουν εκπαιδευτεί σχετικά µε τη χρήση της συσκευής µε ασφαλή τρόπο και να έχουν κατανοήσει τους κινδύνους που υπεισέρχονται. Τα παιδιά δεν πρέπει να παίζουν µε τη συσκευή. Ο καθαρισµός και η συντήρηση δεν πρέπει να διενεργούνται από παιδιά χωρίς επίβλεψη. Αγαπητέ πελάτη, σας ευχαριστούµε θερµά που αγοράσατε ένα προϊόν µας. Είµαστε βέβαιοι ότι αυτή η νέα, µοντέρνα, λειτουργική και πρακτική συσκευή, η οποία είναι κατασκευασµένη µε υλικά πρώτης ποιότητας, θα ικανοποιήσει µε τον καλύτερο δυνατό τρόπο τις απαιτήσεις σας. Η χρήση αυτής της νέας συσκευής είναι εύκολη, ωστόσο πριν να τη βάλετε να λειτουργήσει, για να έχετε τα καλύτερα δυνατά αποτελέσµατα, είναι σηµαντικό να διαβάσετε προσεκτικά αυτό το βιβλίο οδηγιών. Οι οδηγίες αυτές ισχύουν µόνο για τις χώρες προορισµού τα σύµβολα αναγνώρισης των οποίων αναφέρονται στο εξώφυλλο αυτού του βιβλίου οδηγιών και στην ετικέτα της συσκευής. Ο κατασκευαστής δεν µπορεί να θεωρηθεί υπεύθυνος για ενδεχόµενες ζηµιές σε πράγµατα ή σε πρόσωπα, που προέρχονται από µία µη ορθή τοποθέτηση ή από µία λάθος χρήση της συσκευής. Ο Κατασκευαστικός Οίκος δεν ευθύνεται για τις πιθανές ανακρίβειες, που οφείλονται σε λάθη εκτύπωσης ή µεταγραφής, τα οποία περιέχονται σ' αυτό το βιβλίο οδηγιών. Ακόµη και η αισθητική των απεικονιζόµενων εικόνων είναι καθαρά ενδεικτική. ∆ιατηρεί σε κάθε περίπτωση το δικαίωµα να επιφέρει στα προϊόντα του όποιες τροποποιήσεις κρίνει απαραίτητες ή χρήσιµες, ακόµη και προς το συµφέρον του χρήστη, χωρίς να έχουν επίπτωση στα βασικά χαρακτηριστικά λειτουργικότητας και ασφάλειας. Το πλαίσιο αυτό εστιών έχει σχεδιαστεί για να χρησιµοποιηθεί µόνο σαν συσκευή µαγειρέµατος: Η οποιαδήποτε άλλη χρήση (όπως η θέρµανση του περιβάλλοντος) θα πρέπει να θεωρείται ακατάλληλη και επικίνδυνη.53 ΤΎΠΟΣ: PCK 306090 1 DUAL Καυστήρας του 6000 W 2 Καυστήρας ταχύς του 3000 W 3 Καυστήρας ηµι-ταχύς του 1750 W 4 Καυστήρας εφεδρικός του 1000 W 5 Πλέγµα από 6 ∆ιακόπτης χειρισµού καυστήρα αρ. 1 7 ∆ιακόπτης χειρισµού καυστήρα αρ. 2 8 ∆ιακόπτης χειρισµού καυστήρα αρ. 3 9 ∆ιακόπτης χειρισµού καυστήρα αρ. 4 Προσοχή: η συσκευή αυτή σχεδιάστηκε για οικιακή χρήση, σε κατοικίες και από ιδιώτες. GWS3811.0ED GKS9851.0ED GKS3820.0ED ΠΕΡΙΓΡΑΦΗ ΠΛΑΙΣΙΩΝ ΕΣΤΙΩΝ54 ΤΎΠΟΣ: PCZJ 6075 ΤΎΠΟΣ: PCZJ 90 1 Καυστήρας διπλό στέµµα WOK του 4000 W 2 Καυστήρας ταχύς του 3000 W 3 Καυστήρας ηµι-ταχύς του 1750 W 4 Καυστήρας εφεδρικός του 1000 W 5 Πλέγµα από 6 Πλέγµα από WOK (µόνο σε διπλό καυστήρα στέµµα και DUAL) 7 ∆ιακόπτης χειρισµού καυστήρα αρ. 3 8 ∆ιακόπτης χειρισµού καυστήρα αρ. 4 9 ∆ιακόπτης χειρισµού καυστήρα αρ. 2 10 ∆ιακόπτης χειρισµού καυστήρα αρ. 1 25 DUAL Καυστήρας του 4750 ÷ 5000 W 28 ∆ιακόπτης χειρισµού καυστήρα αρ. 25 Προσοχή: η συσκευή αυτή σχεδιάστηκε για οικιακή χρήση, σε κατοικίες και από ιδιώτες.

GMS7651.0E GMS9651.0E

ΠΕΡΙΓΡΑΦΗ ΠΛΑΙΣΙΩΝ ΕΣΤΙΩΝ55

1) ΠΑΡΑ∆ΟΣΙΑΚΟΙ ΚΑΥΣΤΗΡΕΣ

Επάνω στην επιφάνεια της εστίας υπάρχει τυπωµένο σε µεταξοτυπία επάνω από κάθε διακόπτη ένα σχήµα στο οποίο φαίνεται σε ποιον καυστήρα αναφέρεται ο συγκεκριµένος διακόπτης. Αφού ανοίξετε τη βάνα του δικτύου αερίου ή της φιάλης αερίου, ανάψτε τους καυστήρες όπως περιγράφεται παρακάτω: - αυτόµατη ηλεκτρική ανάφλεξη Πιέστε και γυρίστε αριστερόστροφα το διακόπτη που αντιστοιχεί στον καυστήρα που θα χρησιµοποιήσετε, τοποθετήστε τον στη «Μέγιστη» θέση (µεγάλη φλόγα εικ. 1) και στη συνέχεια πατήστε το διακόπτη µέχρι

- ανάφλεξη καυστήρων που διαθέτουν θερµοστοιχεία ασφάλειας Με τους καυστήρες που διαθέτουν θερµοστοιχεία ασφαλείας, πρέπει να γυρίσετε αριστερόστροφα το διακόπτη που αντιστοιχεί στον καυστήρα που θα χρησιµοποιήσετε, τοποθετήστε τον στη «Μέγιστη» θέση (µεγάλη φλόγα εικ. 1) µέχρι να νιώσετε ένα µικρό στοπ και στη συνέχεια πατήστε το διακόπτη. Όταν ανάψει κρατήστε πατηµένο το διακόπτη για 10 περίπου δευτερόλεπτα. Σε περίπτωση που σβήσουν κατά λάθος οι φλόγες, κλείστε το διακόπτη ελέγχου του καυστήρα και µην επιχειρήσετε να ξανανάψετε τουλάχιστον για 1 λεπτό. Πώς θα χρησιµοποιήσετε τους καυστήρες Για να έχετε τη µέγιστη απόδοση µε την ελάχιστη κατανάλωση αερίου είναι χρήσιµο να θυµάστε τα παρακάτω αναφερόµενα: - χρησιµοποιείτε για κάθε καυστήρα κατάλληλα σκεύη (βλέπε τον ακόλουθο πίνακα και την εικ. 2). - Όταν φθάσετε στο σηµείο βρασµού τοποθετήστε το διακόπτη στην «Ελάχιστη» θέση (µικρή φλόγα εικ. 1). - Χρησιµοποιείτε πάντα σκεύη µε καπάκι. Καυστήρας “DUAL”: ρύθµιση της εσωτερικής κορώνας ανεξάρτητα από την εξωτερική (ουσιαστικά ένας διπλός καυστήρας ο οποίος ελέγχεται από ένα µόνο διακόπτη), µεγάλη ευελιξία χρήσης χάρη στη δυνατότητα ενεργοποίησης µόνο της εσωτερικής φλόγας ή όλου του καυστήρα (εσωτερική και εξωτερική φλόγα ταυτόχρονα). ΑΝΑΦΛΕΞΗ ΛΕΙΤΟΥΡΓΙΑΣ ΤΟΥ ΚΑΥΣΤΗΡΑ “DUAL” Τοποθετήστε το σκεύος επάνω στον καυστήρα πριν να τον ανάψετε. Ο καυστήρας “DUAL”, παρόλο που ελέγχεται από ένα µόνο διακόπτη, έχει τη δυνατότητα να λειτουργεί µε δύο διαφορετικούς τρόπους. A) - Πλήρης λειτουργία του καυστήρα: ξεκινώντας από την κλειστή θέση ● είναι απαραίτητο να πατήσετε το διακόπτη γυρίζοντάς τον ταυτόχρονα αριστερόστροφα, µέχρι να συµπέσει ο δείκτης µε τη µέγιστη θέση παροχής επιτυγχάνοντας τη µέγιστη παροχή και των δύο

Με τις φλόγες αναµµένες κρατήστε το διακόπτη πατηµένο για µερικά δευτερόλεπτα, µέχρι να διατηρήσει η συσκευή αυτόµατα αναµµένο τον καυστήρα. Στο σηµείο αυτό είναι δυνατό να ρυθµίσετε την ένταση των φλογών γυρίζοντας το διακόπτη αριστερόστροφα (από τη θέση µέγιστης παροχής της εσωτερικής και εξωτερικής φλόγας) στη µέγιστη παροχή της ελάχιστης εσωτερικής φλόγας της εξωτερικής φλόγας. Για να σβήσετε τον καυστήρα γυρίστε το διακόπτη δεξιόστροφα, επαναφέροντας το δείκτη αντίστοιχα στο σύµβολο ● κλεισίµατος. B) - Λειτουργία µόνο της εσωτερικής φλόγας: αφού ανάψετε και βάλετε την εσωτερική φλόγα στη µέγιστη παροχή, και την εξωτερική φλόγα στην ελάχιστη παροχή όπως περιγράφεται παραπάνω, γυρίστε αριστερόστροφα το διακόπτη µέχρι να ξεπεράσει το κλικ, και στη συνέχεια η εσωτερική φλόγα είναι στη µέγιστη παροχή ενώ η εξωτερική σβήνει. Συνεχίζοντας να γυρίζετε το διακόπτη αριστερόστροφα η εσωτερική φλόγα τίθεται στην ελάχιστη παροχή.

για να σβήσετε τον καυστήρα γυρίστε το διακόπτη δεξιόστροφα, επαναφέροντας το δείκτη σε αντιστοιχία µε το σύµβολο κλεισίµατος ●. Όταν ο καυστήρας “DUAL” είναι σε λειτουργία σε οποιοδήποτε από τους τρόπους που περιγράφονται, µπορείτε να περάσετε από τον έναν τρόπο στον άλλον απλά πατώντας και γυρίζοντας το διακόπτη µέχρι να επιτευχθεί η επιθυµητή θέση.

MIN ΕΣΩΤ MAX ΕΣΩΤ MAX ΕΞΩΤ MAX ΕΣΩΤ MIN ΕΞΩΤ MAX ΕΣΩΤ56 ΠΡΟΕΙ∆ΟΠΟΙΗΣΕΙΣ: ●η ανάφλεξη των καυστήρων µε θερµοστοιχεία ασφαλείας µπορεί να γίνει µόνον όταν ο διακόπτης είναι στη «Μέγιστη» θέση (µεγάλη φλόγα εικ. 1). ●Εάν διακοπεί η ηλεκτρική ενέργεια µπορείτε να ανάψετε τους καυστήρες µε τα σπίρτα. ●Κατά τη διάρκεια της χρήσης των καυστήρων µην αφήνετε αφύλακτη τη συσκευή και προσέξτε να µην βρίσκονται κοντά παιδιά. Βεβαιωθείτε ειδικότερα ότι τα χερούλια των σκευών είναι τοποθετηµένα µε σωστό τρόπο και επιβλέψτε το ψήσιµο των φαγητών για τα οποία χρησιµοποιούνται λάδια και λίπη καθώς είναι πολύ εύφλεκτα. ●Μην χρησιµοποιείτε σπρέι κοντά στη συσκευή όταν λειτουργεί. ●Μη σέρνετε τα σκεύη επάνω στην κρυστάλλινη εστία επειδή µπορεί να γρατσουνιστεί η

●Μόλις διαπιστώσετε µία ρωγµή επάνω στην επιφάνεια του γυαλιού, αποσυνδέστε αµέσως τη συσκευή από το ρεύµα. ●Μην χρησιµοποιείτε την επιφάνεια εργασίας ως επιφάνεια για να ακουµπάτε αντικείµενα. ●Προσέξτε να µην τοποθετείτε επάνω στον καυστήρα σκεύη µε ασταθή πάτο ή παραµορφωµένο, για να µην παρουσιαστούν ατυχήµατα από την ανατροπή ή το ξεχείλισµα

●Μην τοποθετείτε σκεύη που βγαίνουν έξω από τα άκρα της εστίας. ΠΡΟΕΙ∆ΟΠΟΙΗΣΕΙΣ ΚΑΙ ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΟ

●η χρήση µιας συσκευής αερίου για µαγείρεµα παράγει θερµότητα και υγρασία στο χώρο στον οποίο είναι τοποθετηµένη. Για το λόγο αυτό είναι απαραίτητο να εξασφαλίζετε έναν καλό αερισµό του χώρου διατηρώντας ελεύθερα τα ανοίγµατα του φυσικού αερισµού (εικ. 3) και ενεργοποιώντας τη µηχανική συσκευή αερισµού (απορροφητήρας ή ηλεκτρικός εξαεριστήρας εικ. 4 και εικ. 5). ●Η έντονη και παρατεταµένη χρήση της συσκευής, µπορεί να απαιτεί έναν πρόσθετο αερισµό, για παράδειγµα το άνοιγµα ενός παράθυρου, ή έναν πιο αποτελεσµατικό αερισµό αυξάνοντας την ισχύ της µηχανικής αναρρόφησης εάν υπάρχει. ●Μην επιχειρήσετε να τροποποιήσετε τα τεχνικά χαρακτηριστικά του προϊόντος διότι αυτό µπορεί να αποβεί επικίνδυνο. ●Αν αποφασίσετε να µη χρησιµοποιήσετε αυτή τη συσκευή (ή να αντικαταστήσετε την παλαιά) πριν να τη ρίψετε στον κάδο απορριµµάτων συνιστάται να την καταστήσετε ανενεργή σύµφωνα µε την ισχύουσα νοµοθεσία σχετικά µε την προστασία της υγείας και τη ρύπανση του περιβάλλοντος, καθιστώντας επίσης αβλαβή τα τυχόν επικίνδυνα τµήµατα , ειδικά για τα παιδιά που θα µπορούσαν να χρησιµοποιήσουν µια συσκευή εκτός χρήσης για να παίξουν. ●Μην αγγίζετε τη συσκευή µε βρεγµένα υγρά χέρια ή πόδια. ●Μη χρησιµοποιείτε τη συσκευή µε γυµνά

●Ο κατασκευαστής δεν µπορεί να θεωρηθεί υπεύθυνος για τις οποιεσδήποτε ζηµίες που προκλήθηκαν από ακατάλληλες, εσφαλµένες ή αδικαιολόγητες χρήσεις. ●Κατά τη διάρκεια και αµέσως µετά τη λειτουργία ορισµένα µέρη του πλαισίου εστιών φθάνουν σε θερµοκρασίες πολύ υψηλές: Αποφύγετε την επαφή τους. ●Αφού χρησιµοποιήσετε το πλαίσιο εστιών, βεβαιωθείτε ότι ο δείκτης των διακοπτών βρίσκεται σε θέση απενεργοποίησης και κλείστε την κεντρική στρόφιγγα του αγωγού διανοµής του αερίου ή τη στρόφιγγα της

●Σε περίπτωση που οι στρόφιγγες του αερίου παρουσιάζουν ανωµαλία κατά τη λειτουργία τους, καλέστε την Υπηρεσία Τεχνικής

DUAL σύνολο 4750 ÷ 6000 22 ÷ 30 DUAL κεντρικός 900 8 ÷ 16 διπλό στέµµα 4000 22 ÷ 26

1750 16 ÷ 18 Εφεδρικός 1000 10 ÷ 14 ΧΡΗΣΗ57

Πριν διενεργήσετε οποιαδήποτε διαδικασία καθαρισµού, να αποσυνδέετε τη συσκευή από το δίκτυο τροφοδοσίας αερίου και ηλεκτρικού.

2) ΕΠΙΦΑΝΕΙΑ ΕΡΓΑΣΙΑΣ

Είναι πολύ σηµαντικό να καθαρίζετε την επιφάνεια µετά από κάθε χρήση, µε το γυαλί ακόµη χλιαρό. Μην χρησιµοποιείτε για το καθάρισµα µεταλλικά σφουγγαράκια, απορρυπαντικά σε σκόνη διαβρωτικά σπρέι. Ανάλογα µε το βαθµό της ακαθαρσίας συνιστάται: ●για τους ελαφρούς λεκέδες αρκεί να χρησιµοποιήσετε ένα υγρό σφουγγάρι. ●Τα ίχνη των υγρών που έχουν ξεχυλίσει από τα σκεύη αφαιρούνται µε ξύδι ή λεµόνι. Με τον ίδιο τρόπο πρέπει να πλένονται τα επισµαλτωµένα πλέγµατα, τα επισµαλτωµένα καλύµµατα “A”, “B” και “C” και οι κεφαλές καυστήρων “T” (βλέπε εικ. 7 – 8). Να καθαρίζονται τα µπουζιά ανάφλεξης “AC” και οι αισθητήρες των θερµοστοιχειών “TC” (βλέπε εικ. 8). ∆εν πρέπει να τοποθετούνται στο πλυντήριο πιάτων. Καθαρίστε απαλά µε µια µικρή βούρτσα, όπως φαίνεται (δείτε. Εικ. 6) και αφήστε την να στεγνώσει εντελώς. Μην αφήνετε να παραµένουν ξύδι, καφές, γάλα, αλµυρό νερό και χυµός λεµονιού ή ντοµάτας επί µακρόν σε επαφή µε τις επιφάνειες. ΠΡΟΕΙ∆ΟΠΟΙΗΣΕΙΣ: Όταν ξαναµοντάρετε τα εξαρτήµατα παρακαλείσθε να τηρείτε τις παρακάτω

●Να ελέγχετε αν τα ανοίγµατα των κεφαλών των καυστήρων ‘T’ (εικ. 8) δεν εµφράσσονται από ξένα σώµατα. ●Βεβαιωθείτε ότι το επισµαλτωµένο καπάκι “A”, “B” και “C” (εικ. 7 – 8) είναι σωστά τοποθετηµένο στην κεφαλή του καυστήρα. Αυτή η προϋπόθεση ικανοποιείται όταν το καπάκι που είναι τοποθετηµένο στην κεφαλή προκύπτει απόλυτα σταθερό. ●Η στήριξη τηγάνι πρέπει να τοποθετούνται στις κατάλληλες πινέζες κεντραρίσµατος επαλήθευση της τέλεια σταθερότητα. ●Αν η µανούβρα ανοίγµατος και κλεισίµατος κάποιου κρουνού είναι δυσχερής, µη τον ζορίζετε, αλλά ζητήστε επειγόντως την επέµβαση της υπηρεσίας τεχνικής υποστήριξης. ●Μη χρησιµοποιείτε πίδακες ατµού για τον καθαρισµό της συσκευής.

Σε περίπτωση θραύσης του γυαλιού της επιφάνειας µαγειρέµατος: ●σβήστε αµέσως όλες τις εστίες και τα ηλεκτρικά θερµαντικά στοιχεία, κατόπιν αποσυνδέστε τη συσκευή από την ηλεκτρική τροφοδοσία, ●µην αγγίζετε την επιφάνεια της συσκευής, ●µη χρησιµοποιείτε τη συσκευή. Σηµείωση: Η συνεχής χρήση θα µπορούσε να προκαλέσει, σε αντιστοιχία µε τους καυστήρες, ένα χρωµατισµό διαφορετικό από τον αρχικό, ο οποίος οφείλεται στην υψηλή θερµοκρασία.58 ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΟΥΣ ΤΕΧΝΙΚΟΥΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Η εγκατάσταση, όλες οι ρυθµίσεις, οι τροποποιήσεις και η συντήρηση, που αναφέρονται στο µέρος αυτό πρέπει να διενεργούνται αποκλειστικά από ειδικευµένο προσωπικό. Μια εσφαλµένη εγκατάσταση µπορεί να προξενήσει ζηµιές σε άτοµα, ζώα ή αντικείµενα, έναντι των οποίων ο κατασκευαστής δεν µπορεί να θεωρηθεί υπεύθυνος. Ο εξοπλισµός πρέπει να εγκατασταθεί σωστά, σύµφωνα µε τους ισχύοντες κανόνες και σύµφωνα µε τις οδηγίες του κατασκευαστή. Οι διατάξεις ασφαλείας ή αυτόµατης ρύθµισης των συσκευών κατά τη διάρκεια ζωής της εγκατάστασης µπορούν να τροποποιηθούν µόνο από τον κατασκευαστή ή από τον εξουσιοδοτηµένο προµηθευτή.

Αφού αφαιρέσετε την εξωτερική συσκευασία και τις εσωτερικές συσκευασίες των διαφόρων κινητών µερών, βεβαιωθείτε για την ακεραιότητα του πλαισίου. Σε περίπτωση αµφιβολίας µη χρησιµοποιείτε τη συσκευή και απευθυνθείτε σε ειδικευµένο προσωπικό. Τα στοιχεία της συσκευασίας (χαρτόνι, σακούλες, διογκούµενο πολυστυρόλ, καρφιά) δεν πρέπει να αφήνονται εκτεθειµένα σε µικρά παιδιά αφού αποτελούν δυνητικές πηγές κινδύνου. Πρέπει να δηµιουργήσετε στο πλαίσιο του αρθρωτού επίπλου ένα άνοιγµα για τον εντοιχισµό των διαστάσεων που εκφράζονται σε mm και που υποδεικνύονται στην εικ. 9, φροντίζοντας να τηρηθούν οι κριτικές αποστάσεις µεταξύ του πλαισίου, των πλευρικών τοιχωµάτων, του πίσω και επάνω τοιχώµατος (βλέπε εικ. 9 και η ελάχιστη απόσταση που φαίνεται στο Σχ. 9/A). Το ενδεχόµενο τοίχωµα (αριστερό ή δεξί) που ξεπερνάει σε ύψος την επιφάνεια εργασίας πρέπει να βρεθεί σε µια ελάχιστη απόσταση από το φόντο σύµφωνα µε ό,τι αναφέρεται στη στήλη και στον

Η συσκευή πρέπει κα καταταχθεί στη κατηγορία 3 και συνεπώς υπόκειται σε όλους τους περιορισµούς που προβλέπονται από τους κανονισµούς για τις συσκευές αυτές.

4) ΣΤΕΡΕΩΣΗ ΤΗΣ ΕΣΤΙΑΣ

Η εστία είναι εξοπλισµένη µε µία ειδική φλάντζα προκειµένου να αποφευχθεί οποιαδήποτε διείσδυση υγρού στο έπιπλο. Για να τοποθετήσετε σωστά αυτή τη φλάντζα, παρακαλείστε να ακολουθήσετε αυστηρά τα όσα αναφέρονται

● αφαιρέστε όλα τα κινητά µέρη της εστίας. ●Κόψτε τη φλάντζα σε 4 µέρη µε το απαραίτητο µήκος έτσι ώστε να την τοποθετήσετε στα 4 άκρα του κρυστάλλου. ●Αναποδογυρίστε την εστία και τοποθετήστε σωστά την αυτοκόλλητη πλευρά της φλάντζας "Ε" (εικ. 10) κάτω από το άκρο της έτσι ώστε η εξωτερική πλευρά της ίδιας της φλάντζας να συµπίπτει τέλεια µε το περιµετρικό εξωτερικό άκρο του τζαµιού. Τα άκρα των λωρίδων πρέπει να συµπίπτουν χωρίς να αλληλεπικαλύπτονται. ●Κολλήστε στο τζάµι τη φλάντζα µε οµοιόµορφο και σίγουρο τρόπο, πιέζοντάς την µε τα δάχτυλα. ●Για GMS7651.0E-GMS9651.0E: Τοποθετήστε την εστία µε τα κατάλληλα στηρίγµατα “S” και προσαρµόστε το προεξέχον µέρος µέσα στην υποδοχή “H” στο κάτω µέρος, γυρίστε την βίδα “F” µέχρι το στήριγµα “S” να εφαρµόσει στο πάνω µέρος (σχ. 11/A). ●Για GWS3811.0ED - GKS9851.0ED - GKS3820.0ED: Τοποθετήστε την εστία µαγειρέµατος στην οπή που κάνατε επάνω στο έπιπλο και µπλοκάρετέ την µε τις ειδικές βίδες «F» των άγκιστρων στερέωσης “G” (βλέπε εικ. 11/B). ●Για να αποφύγετε πιθανές επαφές κατά λάθος µε την επιφάνεια του κουτιού της υπερθερµαινόµενης εστίας κατά τη διάρκεια της λειτουργίας της, χρειάζεται να τοποθετήσετε ένα διαχωριστικό από ξύλο που να ασφαλίζεται µε βίδες σε µία ελάχιστη απόσταση 70 mm από τον ΣΗΜΑΝΤΙΚΟ: Για µια τέλεια εγκατάσταση, µια τέλεια ρύθµιση και ένα τέλειο µετασχηµατισµό του πλαισίου εστιών κατά τη χρήση άλλων αερίων, πρέπει να απευθυνθείτε σε έναν ΕΞΟΥΣΙΟ∆ΟΤΗΜΕΝΟ ΕΓΚΑΤΑΣΤΑΤΗ: Η µη τήρηση αυτού του κανόνα επιφέρει µείωση της ισχύος της εγγύησης. ΠΡΟΣΟΧΗ: µην ακουµπάτε απ’ ευθείας το γυαλί επάνω στο έπιπλο, πρέπει το κάτω µέρος της εστίας µαγειρέµατος να είναι αυτό που ακουµπάει επάνω στο έπιπλο. ΕΓΚΑΤΑΣΤΑΣΗ59 ΣΗΜΑΝΤΙΚΕΣ ΥΠΟ∆ΕΙΞΕΙΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Επισηµαίνεται στον τεχνικό εγκατάστασης ότι τα ενδεχόµενα πλευρικά τοιχώµατα δεν πρέπει να ξεπερνάνε σε ύψος το πλαίσιο µαγειρέµατος. Ακόµη, το πίσω τοίχωµα και οι γειτονικές επιφάνειες και πέριξ του πλαισίου πρέπει να αντέχουν σε θερµοκρασίας 90 °C. Η κόλλα που ενώνει το πλαστικό πάνελ στο έπιπλο, πρέπει να αντέχει σε θερµοκρασίες όχι µικρότερες των 150 °C για να αποφευχθεί η αποκόλληση της ίδιας της επένδυσης. Η εγκατάσταση της συσκευής πρέπει να είναι σύµφωνη µε ό,τι υπαγορεύεται από τους ισχύοντες κανονισµούς. Η συσκευή αυτή δεν είναι συνδεδεµένη σε διάταξη αποµάκρυνσης των προϊόντων της καύσης. Συνεπώς αυτή πρέπει να συνδέεται σύµφωνα µε τους κανόνες εγκατάστασης που µνηµονεύτηκαν παραπάνω. Θα πρέπει να δοθεί ιδιαίτερη προσοχή στις παρακάτω υποδείξεις που εφαρµόζονται σε ζητήµατα εξαερισµού και αερισµού.

Είναι αναγκαίο ο χώρος όπου εγκαθίσταται η συσκευή να είναι συνεχώς αεριζόµενος για να διασφαλίζεται η σωστή λειτουργία αυτής. Η ποσότητα του αναγκαίου αέρα είναι η απαιτούµενη για την κανονική καύση του αερίου και για τον αερισµό του χώρου ο όγκος του οποίου δεν µπορεί να είναι µικρότερος των 20 m

. Η φυσική ροή του αέρα πρέπει να γίνεται µε άµεσο τρόπο διαµέσου µόνιµων ανοιγµάτων που γίνονται στα τοιχώµατα του προς αερισµού χώρου που βλέπουν προς τα έξω, µε µια ελάχιστη διατοµή 100 cm

(βλέπε εικ. 3). Τα ανοίγµατα αυτά πρέπει να πραγµατοποιούνται έτσι ώστε να µην µπορούν να εµφραχθούν. Επιτρέπεται επίσης και ο έµµεσος αερισµός µέσω λήψης του αέρα από χώρους γειτονικούς του προς αερισµό χώρου, τηρώντας αυστηρά ό,τι υπαγορεύεται από τους ισχύοντες κανονισµούς.

6) ΘΕΣΗ ΚΑΙ ΑΕΡΙΣΜΟΣ

Οι συσκευές µαγειρέµατος µε αέριο πρέπει πάντα να εκκενώνουν τα προϊόντα της καύσης µέσω απορροφητήρων συνδεδεµένων σε καµινάδες, σε καπνοδόχους ή απ’ ευθείας προς τα έξω (βλέπε εικ. 4). Σε περίπτωση που δεν υπάρχει η δυνατότητα εφαρµογής του απορροφητήρα, είναι αποδεκτή η χρήση ενός ανεµιστήρα εγκατεστηµένου σε παράθυρο ή σε τοίχο που βλέπει προς τα έξω, και τίθεται σε λειτουργία ταυτόχρονα µε τη συσκευή (βλέπε εικ. 5), αρκεί να τηρούνται αυστηρά οι οδηγίες που αφορούν στον αερισµό και που υπαγορεύονται από τους ισχύοντες κανονισµούς.

Πριν συνδέσετε τη συσκευή βεβαιωθείτε ότι τα στοιχεία της ετικέτας επισηµάνσεων στο κάτω µέρος του κασονιού είναι συµβατά µε εκείνα του δικτύου διανοµής αερίου. Μια ετικέτα, του εγχειριδίου αυτού, τυπωµένη και µια στο κάτω µέρος του κασονιού, δείχνει τις προϋποθέσεις ρύθµισης της συσκευής: τον τύπο αερίου και την πίεση λειτουργίας. Όταν το αέριο διανέµεται µέσω σωληνώσεων, η συσκευή πρέπει να συνδέεται στην εγκατάσταση προσαγωγής αερίου:

• µε σκληρό ατσάλινο µεταλλικό σωλήνα σύµφωνα µε τους ισχύοντες κανονισµούς, οι ζεύξεις των οποίων πρέπει να πραγµατοποιούνται µέσω σπειροειδών ρακόρ σύµφωνα µε τον κανονισµό EN 10226.

• µε σωλήνα χάλκινο σύµφωνα µε τον ισχύοντα κανονισµό, και οι ζεύξεις του οποίου πρέπει να πραγµατοποιηθούν µε ρακόρ µηχανικής αντοχής σύµφωνα µε τον ισχύοντα κανονισµό.

• µε εύκαµπτο ατσάλινο ανοξείδωτο σωλήνα συνεχούς τοιχώµατος, σύµφωνα µε τον ισχύοντα κανονισµό, µε µέγιστη επέκταση 2 µέτρων και τσιµούχες σύµφωνα µε τον ισχύοντα κανονισµό. Ο σωλήνας αυτός πρέπει να εγκαθίσταται µε τρόπο που να µην µπορεί να έρθει σε επαφή µε τα κινητά µέρη του στοιχείου εντοίχισης (για παράδειγµα συρτάρια) και δεν πρέπει να διασχίζει χώρους που µπορεί να παραφορτωθούν. Όταν το αέριο παρέχεται απ’ ευθείας από µια φιάλη, η συσκευή, τροφοδοτούµενη µε ένα ρυθµιστή πίεσης σύµφωνα µε τον ισχύοντα κανονισµό, πρέπει να συνδέεται:

• µε χάλκινο σωλήνα σύµφωνα µε τον ισχύοντα κανονισµό, του οποίου οι ζεύξεις πρέπει να πραγµατοποιούνται µε ρακόρ µηχανικής αντοχής σύµφωνα µε τον ισχύοντα κανονισµό.

• µε εύκαµπτους σωλήνες από ανοξείδωτο χάλυβα συνεχούς τοιχώµατος, σύµφωνα µε τον ισχύοντα κανονισµό, µε µέγιστη έκταση 2 µέτρων και τσιµούχες σύµφωνα µε τον ισχύοντα κανονισµό. Ο σωλήνας αυτός πρέπει να εγκαθίσταται µε τρόπο που να µην µπορεί να έρθει σε επαφή µε κινητά µέρη του στοιχείου εντοίχισης (για παράδειγµα συρτάρια) και δεν πρέπει να διασχίζει χώρους που µπορεί να παραφορτωθούν. Συνιστάται να βάζετε στον εύκαµπτο σωλήνα το ειδικό προσαρµοστικό, που το βρίσκετε εύκολα στην αγορά, για τη διευκόλυνση της σύνδεσης µε το συνδετικό του ρυθµιστή πίεσης που είναι µονταρισµένος στη φιάλη. Με το πέρας της σύνδεσης ελέγξτε την άψογη στεγανότητα χρησιµοποιώντας σαπωνοειδές διάλυµα και ποτέ φλόγα. ΠΡΟΕΙ∆ΟΠΟΙΗΣΕΙΣ: Επισηµαίνεται ότι το ρακόρ εισόδου αερίου της συσκευής είναι σπειροειδές ½» αερίου κωνικό αρσενικό σύµφωνα µε τις προδιαγραφές EN 10226. Η συσκευή είναι σύµφωνη µε τις προδιαγραφές των παρακάτω Ευρωπαϊκών Οδηγιών: CE 2009/142 σχετικές µε την ασφάλεια αερίου. ΕΓΚΑΤΑΣΤΑΣΗ60 ΕΓΚΑΤΑΣΤΑΣΗ

8) ΗΛΕΚΤΡΙΚΗ ΣΥΝ∆ΕΣΗ

Η ηλεκτρική σύνδεση πρέπει να εκτελεστεί σύµφωνα µε τα πρότυπα και τις ισχύουσες νοµοθετικές διατάξεις. Πριν να κάνετε τη σύνδεση, ελέγξτε ότι: - η υποδοχή ή το σύστηµα διαθέτει ικανή σύνδεση γείωσης σύµφωνα µε τα πρότυπα και τις ισχύουσες νοµοθετικές διατάξεις. Ουδεµία ευθύνη φέρεται για τη µη τήρηση των διατάξεων

- η τάση αντιστοιχεί στην τιµή που ενδείκνυται στη χαρακτηριστική ετικέτα και το τµήµα των καλωδίων της ηλεκτρικής εγκατάστασης θα µπορεί να υποστηρίζει το φορτίο που ενδείκνυται επίσης στην ετικέτα. - η τάση αντιστοιχεί στην τιµή που ενδείκνυται στη χαρακτηριστική ετικέτα και το τµήµα των καλωδίων της ηλεκτρικής εγκατάστασης θα µπορεί να υποστηρίζει το φορτίο που ενδείκνυται επίσης στην ετικέτα. Όταν η σύνδεση στο δίκτυο τροφοδοσίας γίνεται µέσω υποδοχής: - τοποθετήστε στο καλώδιο τροφοδοσίας «C», εάν δεν διαθέτει, (βλέπε εικ. 11) ένα φις σύµφωνα µε τους κανονισµούς κατάλληλο για τη φόρτωση που υποδεικνύεται στην ετικέτα µε τα σήµατα. Συνδέστε τα καλωδιάκια σύµφωνα µε το σχέδιο της εικόνας 11 φροντίζοντας να τηρείτε τις παρακάτω αντιστοιχίες: γράµµα L(φάση) =καλωδιάκι καφέ χρώµατος; γράµµα N (ουδέτερο) =καλωδιάκι µπλε χρώµατος; σύµβολο γείωσης = καλωδιάκι πράσινου- κίτρινου χρώµατος. - Το καλώδιο τροφοδοσίας πρέπει να τοποθετηθεί έτσι ώστε να µην φθάνει σε κανένα σηµείο µία θερµοκρασία 90 °C. - Μην χρησιµοποιείτε για τη σύνδεση µειώσεις, προσαρµογείς ή διακλαδώσεις καθώς θα µπορούσαν να προκαλέσουν ψευδείς επαφές µε επακόλουθες επικίνδυνες υπερθερµάνσεις. - Όταν γίνει ο εντοιχισµός η πρίζα πρέπει να είναι προσβάσιµη. Όταν η σύνδεση γίνει απ’ ευθείας στο ηλεκτρικό δίκτυο: - παρεµβάλλετε ανάµεσα στη συσκευή και το δίκτυο έναν πολυπολικό διακόπτη, διαστασιοποιηµένο κατάλληλα για το φορτίο της συσκευής, σύµφωνα µε τα ισχύοντα πρότυπα εγκατάστασης. - Θυµηθείτε ότι το καλώδιο γείωσης δεν πρέπει να διακοπεί από το διακόπτη. - Για µεγαλύτερη ασφάλεια, η ηλεκτρική σύνδεση µπορεί να προστατεύεται και από ένα διαφορικό διακόπτη υψηλής ευαισθησίας. Πριν να προβείτε σε οποιαδήποτε επέµβαση στο ηλεκτρικό µέρος της συσκευής, θα πρέπει να την αποσυνδέσετε πλήρως από το ηλεκτρικό δίκτυο. ΠΡΟΕΙ∆ΟΠΟΙΗΣΕΙΣ: όλα τα προϊόντα µας συµµορφώνονται µε τις Ευρωπαϊκές προδιαγραφές και τις σχετικές τροποποιήσεις. Ως εκ τούτου, το προϊόν είναι σύµφωνο µε τις απαιτήσεις των Ευρωπαϊκών Οδηγιών που ισχύουν σχετικά µε: - την ηλεκτροµαγνητική συµβατότητα (EMC), - την ηλεκτρική ασφάλεια (LVD), - τον περιορισµό της χρήσης ορισµένων επικίνδυνων ουσιών (RoHS) και τον - Οικολογικό σχεδιασµό (ERP). ΣΗΜΑΝΤΙΚΟ: Η εγκατάσταση πρέπει να γίνει σύµφωνα µε τις οδηγίες του κατασκευαστή. Τυχόν εσφαλµένη εγκατάσταση µπορεί να επιφέρει ζηµίες σε άτοµα, ζώα ή πράγµατα, ως προς τα οποία ο κατασκευαστής δεν µπορεί να θεωρηθεί υπεύθυνος. Σε περίπτωση που για την εγκατάσταση θα έπρεπε να απαιτηθούν τροποποιήσεις στο οικιακό ηλεκτρικό δίκτυο ή σε περίπτωση ασυµβατότητας ανάµεσα στην πρίζα και στο βύσµα της συσκευής, θα πρέπει να ζητηθεί η επέµβαση επαγγελµατικά καταρτισµένου προσωπικού. Αυτό το τελευταίο, συγκεκριµένα, θα πρέπει επίσης να επιβεβαιώσει ότι το τµήµα των καλωδίων της πρίζας ενδείκνυται για την ισχύ που απορροφάται από τη συσκευή.61 ΡΎΘΜΙΣΗ και ΜΕΤΑΤΡΟΠΕΣ ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ: για να ρυθµίσετε το ελάχιστο του καυστήρα “DUAL”, πρώτα αφαιρέστε το δακτύλιο “E” (εικ. 12). Στην περίπτωση του καυστήρα “DUAL“ η βίδα ρύθµισης που βρίσκεται στο εσωτερικό της ράβδου της βάνας ρυθµίζει την κεντρική φλόγα, ενώ η βίδα που βρίσκεται στο πλάι της βάνας ρυθµίζει την εξωτερική φλόγα. Πριν να κάνετε οποιαδήποτε ρύθµιση αποσυνδέστε τη συσκευή από το ρεύµα. Στο τέλος των ρυθµίσεων ή των προρυθµίσεων, τα ενδεχόµενα σφραγίσµατα πρέπει να αποκατασταθούν από τον τεχνικό. Η ρύθµιση του κύριου αέρα στους καυστήρες µας δεν είναι απαραίτητη.

Ρύθµιση του “Ελάχιστου”: - ανάψτε τον καυστήρα βάλτε το διακόπτη στη θέση του “Ελάχιστου“ (µικρή φλόγα εικ. 1). - Βγάλτε τον διακόπτη “M” (εικ. 12 - 12/A) του κρουνού απλά πιέζοντας στο στέλεχος αυτού. Το by-pass για τη ρύθµιση της ελάχιστης παροχής µπορεί να είναι: στο πλάι του κρουνού (εικ. 12) ή στο εσωτερικό του στελέχους. Σε κάθε περίπτωση, για τη ρύθµιση, η πρόσβαση γίνεται µέσω εισαγωγής ενός µικρού κατσαβιδιού “D” στο πλάι του κρουνού (εικ. 12), ή στην οπή “C” στο εσωτερικό του στελέχους του κρουνού (εικ. 12/A). - Περιστρέφετε το by-pass δεξιά ή αριστερά ρυθµίζοντας καταλλήλως τη φλόγα στη θέση µειωµένης παροχής. Συνιστάται να µην υπερβάλετε µε το “Ελάχιστο”: η µικρή φλόγα πρέπει να είναι συνεχής και σταθερή. Επανατοποθετήστε σωστά τα διάφορα εξαρτήµατα. Εννοείται ότι η προαναφερθείσα ρύθµιση διενεργείται µόνο µε καυστήρες που λειτουργούν σε G20, ενώ µε καυστήρες που λειτουργούν σε G30 ή G31 η βίδα πρέπει να ασφαλίζεται τελείως (στρέφοντας δεξιόστροφα). Οι χειρισµοί που περιγράφονται παραπάνω µπορούν να γίνουν εύκολα οποιαδήποτε και αν είναι η θέση της στερέωσης της εστίας µαγειρέµατος στο έπιπλο. ΟΙ ΚΑΥΣΤΗΡΕΣ ∆ΕΝ ΧΡΕΙΑΖΟΝΤΑΙ ΚΑΜΙΑ ΡΥΘΜΙΣΗ ΤΟΥ ΚΥΡΙΟΥ ΑΕΡΑ.

10) ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΚΡΟΦΥΣΙΩΝ

Οι καυστήρες προσαρµόζονται στα διάφορα αέρια συναρµολογώντας τα αντίστοιχα ακροφύσια του αερίου που χρησιµοποιείτε. Για να γίνει αυτό είναι απαραίτητο να αφαιρέσετε τις κεφαλές των καυστήρων και µε ένα ίσιο κλειδί «Β», να ξεβιδώσετε το ακροφύσιο «Α» (βλέπε εικ. 13) και να το αντικαταστήσετε µε ένα ακροφύσιο που αντιστοιχεί στο αέριο που χρησιµοποιείτε. Συνιστάται να µπλοκάρετε µε δύναµη το ακροφύσιο. Αφού κάνει τις προαναφερόµενες αντικαταστάσεις, ο τεχνικός θα πρέπει να προχωρήσει στη ρύθµιση των καυστήρων όπως περιγράφεται στην παράγραφο 9, να σφίξει τα ενδεχόµενα όργανα ρύθµισης ή προρύθµισης και να τοποθετήσει επάνω στη συσκευή, αντικαθιστώντας την προϋπάρχουσα, την ετικέτα που αντιστοιχεί στη νέα ρύθµιση αερίου που έγινε επάνω στη συσκευή. Η ετικέτα αυτή περιέχεται µέσα στο φάκελο των ανταλλακτικών των ακροφυσίων. Για την ευκολία του τεχνικού εγκατάστασης αναφέρουµε παρακάτω έναν πίνακα µε τις ικανότητες, τις θερµικές ικανότητες των καυστήρων, τη διάµετρο των ακροφυσίων και την πίεση λειτουργίας των διαφόρων αερίων. FIG. 1462

ΑΚΡΟΦΥΣΙΟΥR 1/100 mm

DUAL συνολικός** G 30 -

N.A. **Όρος µε δακτυλίδι (Β) εάν υπάρχει (βλ. Σχήµα 14).

*Σύµφωνα µε τον κανονισµό Νο 66/2014 µέτρα της ΕΕ για την εφαρµογή της οδηγίας 2009/125/ΕU, η καυστήρας EEgas) απόδοση υπολογίστηκε σύµφωνα µε το EN 30-2-1 τελευταία επανεξετάσει µαζί µε την G20.63

ΑΚΡΟΦΥΣΙΟΥR 1/100 mm

**Όρος µε δακτυλίδι (Β) εάν υπάρχει (βλ. Σχήµα 14). ∆ΙΑΤΑΞΗ ΤΩΝ ΚΑΥΣΤΗΡΩΝ

*Σύµφωνα µε τον κανονισµό Νο 66/2014 µέτρα της ΕΕ για την εφαρµογή της οδηγίας 2009/125/ΕU, η καυστήρας EEgas) απόδοση υπολογίστηκε σύµφωνα µε το EN 30-2-1 τελευταία επανεξετάσει µαζί µε την G20. ΣΥΝΤΗΡΗΣΗ64 Σε περίπτωση βλάβης ή κοψίµατος του καλωδίου, παρακαλείσθε να αποµακρυνθείτε από το καλώδιο και να µην το αγγίζετε. Επιπλέον, η συσκευή πρέπει να αποσυνδεθεί και να µην ενεργοποιηθεί. Καλέστε το πλησιέστερο εξουσιοδοτηµένο κέντρο σέρβις για την αντιµετώπιση του προβλήµατος.

ΤΥΠΟΙ ΚΑΙ ∆ΙΑΤΟΜΕΣ ΤΩΝ ΚΑΛΩ∆ΙΩΝ ΤΡΟΦΟ∆ΟΣΙΑΣ

Στην περίπτωση αντικατάστασης του καλωδίου τροφοδοσίας, ο τεχνικός εγκατάστασης θα πρέπει να µεριµνήσει ώστε ο αγωγός της γείωσης (B) να είναι µακρύτερος των αγωγών φάσης (βλέπε εικ. 15) και ακόµη να λάβει υπόψη του τις προειδοποιήσεις της παραγράφου 8.

Πλαίσιο αερίου H05 RR - F ∆ιατοµή 3 x 0,75 mm
