VĀRĪŠANAS VIRSMU APRAKSTS

1 Deglis “DUAL” jauda 6000 W 2 Jaudīgais deglis jauda 3000 W 3 Vidējās jaudas tālākais deglis jauda 1750 W 4 Palīgdeglis jauda 1000 W 5 Režģis 6 Degļa Nr. 1 regulators 7 Degļa Nr. 2 regulators 8 Degļa Nr. 3 regulators 9 Degļa Nr. 4 regulators Uzmanību: šī sadzīves tehnika ir paredzēta ēdienu gatavošanai tikai mājas apstākļos. Izmantot to drīkst tikai pieaugušie veselā saprātā. GWS3811.0ED GKS9851.0ED GKS3820.0ED256 Deglis dubultā kronis jauda 4000 W 2 Jaudīgais deglis jauda 3000 W 3 Vidējās jaudas tālākais deglis jauda1750 W 4 Palīgdeglis jauda1000 W 5 Režģis 6 Režģis WOK (tikai dubultā kronis e Deglis DUAL) 7 Degļa Nr. 3 regulators 8 Degļa Nr. 3 regulators 9 Degļa Nr. 2 regulators 10 Degļa Nr. 1 regulators 25 Degļa “DUAL” jauda 4750 ÷ 5000 W 28 Degļa Nr. 25 regulators Uzmanību: šī sadzīves tehnika ir paredzēta ēdienu gatavošanai tikai mājas apstākļos. Izmantot to drīkst tikai pieaugušie veselā saprātā.

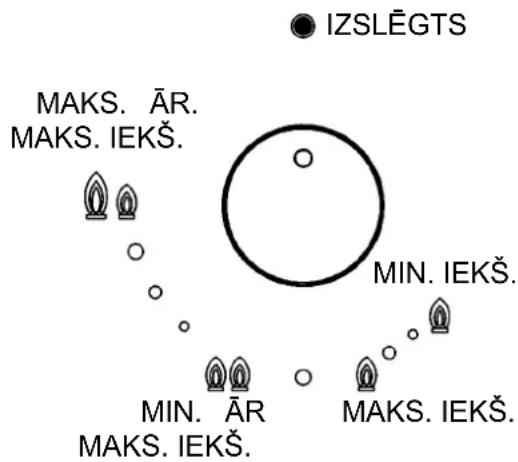

Uz darba virsmas virs katra regulatora atainota shēma, uz kuras parādīts, kuram deglim tas attiecināms. Pirms ieslēgt degļus, ir nepieciešams atvērt gāzes tīkla vai balona ventili. Degļu ieslēgšana notiek sekojošā veidā: - automātiska elektroaizdedzināšana Piespiest un pagriezt pretēji pulksteņa rādītāja virzienam attiecīgā degļa regulatoru, uzstādot to pozīcijā “Maksimums” (apzīmēts ar lielas liesmas zīmi, sk. 1. att.). Spiest uz regulatoru, kamēr deglis neieslēgsies. - Degļa ieslēgšana ar sistēmu gāze-kontrole Lai ieslēgtu degļus, kas aprīkoti ar sistēmu gāze - kontrole, ir nepieciešams pagriezt pretēji pulksteņa rādītāja virzienam līdz galam attiecīgā degļa regulatoru, uzstādot to pozīcijā “Maksimums” (apzīmēts ar lielas liesmas zīmi, sk. 1. att), pēc tam piespiest regulatoru un neatlaist to līdz brīdim, kamēr neiedegsies deglis, pēc kā noturēt regulatoru piespiestu apmēram vēl 10 sekundes. Ja deglis nejauši nodzisa, nepieciešams uzstādīt tā regulatoru pozīcijā “Izslēgts”, uzgaidīt vismaz 1 minūti, pirms ieslēgt to atkārtoti. Kā izmantot degļus Lai sasniegtu maksimālu produktivitāti gatavošanas procesā ar minimālu gāzes patēriņu, ir nepieciešams ievērot zemāk norādītās rekomendācijas: - katram deglim ir jāizmanto attiecīga izmēra kastroļi (sk. sekojošu tabulu un 2. att.). - pēc pabeigšanas nepieciešams uzstādīt degļa regulatoru pozīcijā “Minimums” (mazas liesmas zīme, sk. 1. att.). - kastroļus vienmēr ir jānosedz ar vākiem. Deglis “DUAL”: neatkarīga ārējā un iekšējā riņķa liesmu jaudas regulēšana (faktiski, tas ir dubultais deglis, ko regulē ar vienu regulatoru); plašas lietošanas iespējas pateicoties iespējai ieslēgt vai nu vienu iekšējo riņķi, vai nu visu degli (vienlaikus iekšējo un ārējo riņķi). DEGĻA „DUBULTAIS KRONIS” IESLĒGŠANA: pirms ieslēgt degli, uz tā jāuzliek kastrolis Neskatoties uz to, ka degli “DUAL” var regulēt viens regulators, tas var strādāt divos neatkarīgos režīmos. A) - Degļa pilnīga ieslēgšana: piespiest regulatoru no stāvokļa „Izslēgts” ● un pagriezt to pretēji pulksteņa rādītāja virzienam, kamēr tā rādītājs nesakritīs ar gāzes maksimālās padeves stāvokliŠajā stāvoklī abiem degļa riņķiem ir maksimālā jauda. Pēc tā, kad degļa ārējais un iekšējais riņķis iedegās, ir jāpietur regulators piespiestajā stāvoklī vēl dažas sekundes līdz degļa degšana tiks uzturēta automātiski. Pēc tam var noregulēt liesmu intensitāti, pagriežot regulatoru pretēji pulksteņa rādītāja virzienam (no iekšējā un ārējā riņķa maksimālās jaudas stāvokļa uz iekšējā riņķa maksimālās jaudas un ārējā – minimālās jaudas stāvokli). Lai izslēgtu degli, pagrieziet regulatoru pulksteņa rādītāja virzienā, uzstādot tā rādītāju stāvoklī, kas atbilst simbolam “Izslēgts” ●. B) - Tikai degļa iekšējā riņķa ieslēgšana: noregulējot tā, kā tas ir aprakstīts, liesmu intensitāte iekšēja riņķa maksimālās jaudas un ārējā riņķa minimālās jaudas stāvoklī, pagrieziet regulatoru līdz klikšķim, pēc kā degļa iekšējam riņķim tiks uzstādīta maksimāla jauda, bet ārējā nodzisīs. Turpinot pagriezt regulatoru pretēji pulksteņa rādītāja virzienam, iekšējam riņķim var uzstādīt minimālo jaudu. Izslēgšana: lai izslēgtu degli, pagrieziet regulatoru pulksteņa rādītāja virzienā, uzstādot regulatoru stāvoklī, kas atbilst simbolam „Izslēgts” ●. Kad deglis “DUAL” ir ieslēgts un strādā vienā no augstāk aprakstītajiem režīmiem, to var pārslēgt no viena režīma otrā, piespiežot un pagriežot regulatoru, lai uzstādītu to vēlamajā stāvoklī. MAKS. ĀR. MAKS. IEKŠ. MIN. ĀR MAKS. IEKŠ. IZSLĒGTS MAKS. IEKŠ. MIN. IEKŠ.258 LIETOŠANA DROŠIBAS PASĀKUMI UN REKOMENDĀCIJAS: - degļa aizdedzināšanu, kas aprīkots ar sistēmas gāze - kontrole termopāri, var veikt tikai tad, ja regulators uzstādīts pozīcijā “Maksimums” (liela liesma, sk. att. 1.). - Ja ir atslēgta elektrība, degļus var aizdedzināt ar sērkociņu palīdzību. - Neatstājiet plīti bez uzraudzības, ja ir ieslēgti degļi, un neatļaujiet bērniem tai tuvoties. Sekojiet, lai kastroļu rokturi tiktu pagriezti drošā virzienā. Ēdienu pagatavošana izmantojot augu eļļu un taukus prasa īpašu uzmanību, jo pastāv uzliesmošanas briesmas. - Neizsmidziniet ieslēgtu degļu tuvumā vielas no airsolu iepakojumiem. - Ja Jūs pamanījāt plaisu uz stikla keramikas virsmas, uzreiz atslēdziet plīti no elektrotīkla. - Neizmantojiet vārīšanas virsmu kā darba galdu. - Lai nepieļautu nejaušu kastroļa apgāšanu un verdoša ūdens izliešanu, nevajadzētu izmantot traukus ar nestabilu deformētu dibenu. - Neizmantojiet kastroļus, kuru diametrs ir lielāks par vārīšanas virsmas malām. BRĪDINĀJUMI UN IETEIKUMI LIETOTĀJAM izmantojot vārīšanas ierīci, kas darbojas ar gāzes palīdzību, telpā, kur tā ir uzstādīta, tiek izdalītas kalorijas un mitrums. Tāpēc ir nepieciešams nodrošināt labu telpas vēdināšanu, uzturot atvērtu pieeju dabiskajai ventilācijai (att. 3) un ieslēdzot mehānisko ventilācijas ierīci (tvaika nosūcēju vai elektrisko ventilatoru att. 4 un att. 5). Ilglaicīga un bieža tehnikas izmantošana var izraisīt nepieciešamību pēc papildus ventilācijas, piemēram, loga atvēršanu vai iedarbīgāku aerāciju, palielinot mehāniskā tvaika nosūcēja jaudu, ja tāds ir. - Nemēģiniet mainīt šī izstrādājuma tehniskos raksturlielumus, jo tas ir bīstami. - Ja šo ierīci vairs neizmantosiet (vai aizstājat vecāku modeli), pirms atbrīvošanās no šīs ierīces nodrošiniet, lai tā nebūtu darbspējīga, demontējot šīs ierīces bīstamās daļas atbilstoši spēkā esošajiem likumiem par veselības aizsardzību un vides piesārņojuma novēršanu. Tas ir svarīgi, lai ierīce nevarētu nodarīt kaitējumu, piemēram, bērniem, kuri ar šo neizmantoto ierīci, iespējams, spēlēsies. - Nepieskarieties šai ierīcei ar mitrām vai slapjām rokām vai kājām. - Neizmantojiet šo ierīci, ja jums ir basas kājas. - Ražotājs neuzņemsies atbildību par jebkādu kaitējumu, kas radies neatbilstošas, nepareizas vai nesaprātīgas lietošanas dēļ. - Plīts virsmas darbības laikā un uzreiz pēc tās dažas ierīces daļas ir ļoti karstas: nepieskarieties tām. - Pēc plīts virsmas izmantošanas pārliecinieties, vai regulators atrodas aizvērtā pozīcijā un aizveriet galveno gāzes padeves vai gāzes balona krānu. - Ja gāzes padeves krāni nedarbojas pareizi, sazinieties ar tehniskās apkalpes nodaļu. Degļi Jauda (W)

N°. 1-25 Dual centrālajā 4750-6000

22 ÷ 30 8 ÷ 16 N°: 1 dubultā kronis 4000 20 ÷ 26 N°: 2 3000 20 ÷ 22 N°: 3 1750 16 ÷ 18 N°: 4 1000 10 ÷ 14 UZMANĪBU: Sildvirsmas stikla bojājuma gadījumā: ●nekavējoties izslēdziet visus degļus un elektrisko sildelementu un atvienojiet ierīci no elektrotīkla; ●nepieskarieties ierīces virsmai; ●neizmantojiet ierīci.259

SVARĪGI: pirms uzsākt attīrīšanu, ir nepieciešams pārtraukt gāzes padevi un atslēgt vārīšanas virsmu no elektriskā tīkla.

Ļoti svarīgi ir attīrīt to pēc katras izmantošanas reizes, kamēr stikla keramikas virsma vēl ir silta. Nedrīkst izmantot metāla sūkļus, abrazīvos mazgāšanas pulverus un aerosolus. Atkarībā no netīruma pakāpes rekomendējam: - lai iztīrītu nelielus netīrumus, var izmantot mitru sūkli. - Grūti iztīrāmos un piekaltušos traipus var iztīrīt ar kasīkli . Tas neietilpst piegādes komplektā, bet to var iegādāties vietējā saimniecības preču veikalā. Esiet piesardzīgi ar kasīkļa izmantošanu, jo ar to var savainoties. - Šķidruma radītos traipus no kastroļiem var iztīrīt ar etiķi vai citronsulu. - Gatavojot ēdienu centieties nepieļaut cukura, vai cukuru saturošo produktu nonākšanu uz vārīšanas virsmas. Ja tas tomēr notika, ir jāizslēdz plīts un uzreiz jāizmazgā to ar karstu ūdeni, iztīrot vēl neatdzisušos traipus ar kasīkļa palīdzību. - Nepietiekoši rūpīga tīrīšana un nepareiza trauku pārvietošana pa virsmu ar laiku var izraisīt krāsainu plankumu, metāliska atspīduma un skrāpējumu rašanos uz virsmas. Šos bojājumus praktiski nav iespējams novērst, tomēr tie nekādā veidā neietekmē vārīšanas virsmas ekspluatācijas īpašības. - Nav pieļaujama virsmas tīrīšana ar tvaiku Tāpat jānomazgā emaljēts režģi, emaljēts attiecas uz "A-B-C" (sk. 7-8) un vadītāji "T" degļi (sk. 8). Tām arī jātīra sveces "AC", un liesmas noteikšana "TC" (sk. 8). Noslaucīt tos maigi ar mazu neilona birstīti kā parādīts attēlā (sk. 6. punktu) un ļaujiet tai izžūt. Nemazgājiet veļas mašīnā. Tīrīšanas jādara tad, kad plāksne un sastāvdaļas nav karsti, un tās nedrīkst izmantot, sūklis metāla koroziju vai izsmidzināšanai abrazīvs pulveris Tīrīšanu veic, kad virsma un tās komponenti nav uzsildīti, nedrīkst izmantot metāliskos priekšmetus, pulvera mazgājamos līdzekļus vai pretkorozijas izsmidzināmos līdzekļus. Nav pieļaujams ilgstošs etiķa, kafijas, piena, sālsūdens, citronu un tomātu sulas kontakts ar virsmu. UZMANĪBU: montējot komponentus lūdzam jūs pieturēties p ie šīm rekomendācijām: - pārbaudiet, vai degļu virsmu spraugās «Т» (att. 8) nav nonākuši svešķermeņi. - Pārliecinieties, ka emaljas vāks «A-B-С» (att. 7-8) atrodas tieši uz degļa virsmas. Šis nosacījums tiek uzskatīts par izpildītu, kad vāks, kas atrodas uz degļa virsmas, ir nekustīgs. - Precīzu režģa stāvokli nosaka noapaļotie stūri, kuri tiek uzstādīti virzienā uz virsmas sānu mal ām. Vārīšanai stiklam: Pannas balsts jānovieto atbilstošajās centrējošās tapās un jāpārbauda, vai ir pilnīga stabilitāte - Ja kaut kāda krāna atvēršanas vai aizvēršanas operācija ir apgrūtināta, nepielieciet spēkus, b et nekavējoties izsauciet ātro tehnisko palīdzīb u (servisa apkalpošanu) - Neizmantojiet tvaika strūklu, lai tīrītu tehniku. Piezīme. Pastāvīgi lietojot, augstās temperatūras dēļ degļiem var mainīties krāsa.260

PAREDZĒTA ATSEVIŠĶIEMUZSTĀDĪTĀJIEM Uzstādīšanu, visu regulēšanu, pārkārtošanu un apkalpošanu, kura ir uzskaitīta šajā nodaļā, ir jāveic tikai kvalificētajiem speciālistiem. Nepareiza uzstādīšana var kļūt par iemeslu tam, ka tiks nodarīts kaitējums cilvēkiem, dzīvniekiem vai mantām, par ko ražotājs nav atbildīgs. Šī ierīce pareizi jāuzstāda atbilstoši spēkā esošajiem likumiem un ražotāja norādījumiem. Drošības vai tehnikas automātiskās regulēšanas ierīces iekārtu darba laikā var mainīt tikai ražotājs vai iepriekš tam pilnvarotais piegādātājs.

3) VIRSMAS IEGRIEŠANA

Pēc visu noņemamo detaļu ārēja un iekšēja iepakojuma noņemšanas, pārliecinieties, ka virsma ir vesela. Gadījumā, ja rodas šaubas, neizmantojiet virsmu, vērsieties pie kvalificēta personāla. Iepakojuma elementi (kartons, paketes, putuplasts, naglas) nedrīkst atrasties bērniem pieejamās vietās, jo tie ir potenciāls briesmu avots. Ir nepieciešams izgriezt uz sekcijas mēbeles virsmas caurumu iebūvējamajai daļai pēc izmēriem, kuri ir izteikti mm, un norādīti att. 9, cenšoties saglabāt kritiskos attālumus starp virsmu, sānu starpsienām, a i z m u gu r ē j ām u n p r i e k š ē j ā m si e n ā m (skat. att. 9 un 9/A). Ierīce tiek klasificēta kā 3 klases ierīce un tiek pakārtota visām esošajām šīs klases ierīču normām.

4) VIRSMAS PIESTIPRINĀŠANA

Virsmai ir speciāla starplika, lai izvairītos no jebkura šķidruma noplūdes uz mēbelēm. Lai pareizi izvietotu šo starpliku, lūdzam jūs precīzi sekot zemāk minētajiem padomiem: - atvienot starplikas joslas no to pamatnes, sekojot tam, lai caurspīdīgā aizsargvirsma paliktu uz pašas starplikas. - Pagriezt virsmu un pareizi izvietot starpliku "E" (att. 10) zem virsmas malas, tādā veidā, lai starplikas ārēja puse cieši piegulētu virsmas malas ārējai robežai. Joslu malām ir jāsaskaras salaiduma vietās. - Cieši pievienot starpliku pie virsmas, vienmērīgi un droši, piespiežot to ar pirkstiem, tad novākt starplikas papīra aizsargjoslu un izvietot virsmu caurumā, kas ir izgriezts mēbelēs. - Par mod: GMS7651.0E - GMS9651.0E: Piestiprināt to ar attiecīgām nostiprinājuma skavām "S", rūpējoties par to, lai iespraustu uz āru izejošo daļu caurumā "Н”, kas atrodas lejasdaļā, un ieskrūvējot skrūvi "F" līdz tam stāvoklim, kad nostiprinājuma skava "S" tiks piefiksēta pie galda virsmas. (skat. att. 11/A). - Par mod: GWS3811.0ED - GKS9851.0ED - GKS3820.0ED:Nostiprināt vārīšanas virsmu sagatavotajā virtuves moduļa atverē un pieskrūvēt to ar skrūvēm “F” un stiprinājuma skavām “G” un (skat. 11/B. att.). - The prospective walls (left or right) that exceed the working table in height must be at a minimum distance from the cutting as mentionned both in the columns and the scheme. - Beigās, lai izvairītos no iespējamajiem kontaktiem ar pārkarsēto virsmas kārbas plakni tās darba laikā, ir nepieciešams pielikt koka starpsienu, kura tiks piestiprināta ar skrūvēm 70 mm attālumā no galda virsmas (att. 9). BRĪDINĀJUMS: neatbalstīt stiklu tieši uz kabinetu, bet ir jābūt apakšā gatavošanas virsmas, kas balstās uz skapja.UZSTĀDĪŠANA

Ir nepieciešams, lai telpa, kurā tiks uzstādīta ierīce, tiktu pastāvīgi izvēdināta, lai garantētu tās normālu darbību. Nepieciešamā gaisa daudzums, kas ir vajadzīgs regulārai gāzes sadegšanai un telpas vēdināšanai, kopējā apjomā nevar būt mazāks par 20 m

Dabiskai gaisa plūsmai jāplūst tieši caur fiksētajām atverēm, kuras ir izgrieztas telpas sienās ventilācijai, kuras iziet uz āru ar šķērsgriezuma laukumu minimums 100 cm

(skat. att. 3). Šīm atverēm ir jābūt uztaisītām tādā veidā, lai izslēgtu to aizsprostošanās iespēju. Ir pieļaujama arī netieša ventilācija ar gaisa ņemšanu no blakus esošajām telpām, lai izvēdinātu šo telpu, cītīgi ievērojot esošo normu norādījumus.

6) ATRAŠANĀS VIETA UN AERĀCIJA

Gāzes tipa vārīšanas ierīcēm vienmēr jāizsūc produkti, kas rodas degšanas laikā, ar dūmu satvērēja palīdzību, kurš ir pievienots dūmvadam, kamīnam vai izvadīts tieši uz āru (skat. att. 4). Gadījumā, ja nav iespējams uzstādīt dūmu uztvērēju, ir pieļaujama ventilatora izmantošana, kurš tiek uzstādīts uz loga vai uz ārsienas, kurš tiktu ieslēgts vienlaikus ar ierīci (skat. att. 5), lai precīzi ievērotu esošajās normās uzskaitītos norādījumus, kas attiecas uz ventilāciju.

7) GĀZES PIEVIENOŠANA

Pirms pievienot ierīci pārliecinieties, ka dati uz identifikācijas tabuliņas (etiķetes), kura ir piestiprināta pie kārbas apakšējās daļas, atbilst gāzes sadalīšanas tīkla datiem. Viena tabuliņa (etiķete), kura ir šajā lietošanas pamācībā un viena, kura ir piestiprināta pie kārbas apakšējās daļas, norāda uz ierīces pielāgošanas nosacījumiem: gāzes veidu un darba spiedienu. Kad gāze tiek sadalīta ar kanālu sistēmas palīdzību (t.i., gāzes komunikācijām), ierīcei ir jābūt pievienotai pie gāzes ielaišanas sistēmas:

vai ar cietas metāliskas caurules palīdzību saskaņā ar esošajām normām, nostiprināšana ir jāveic ar iemavu palīdzību, ar vītni pēc normas EN 10226.

Vai ar vara cauruli saskaņā ar esošajām normām, nostiprināšana ir jāveic ar iemavu palīdzību, ar mehānisko starpliku, saskaņā ar esošajām normām.

Vai ar elastīgo cauruli no nerūsējoša tērauda, ar nepārtrauktu virsmu saskaņā ar esošajām normām, ar maksimālo garumu 2 metri un hermētiskajām blīvējošām starplikām saskaņā ar esošajām normām. Šai caurulei ir jābūt uzstādītai tādā veidā, lai tā neskartu iebūvēta moduļa noņemamās detaļas (piemēram, kastes) un nešķērsotu plauktus, kuri var būt aizpildīti. Kad gāze tiek padota tieši no balona, ierīcei, kas tiek savienota ar spiediena regulatora palīdzību, kas atbilst esošajām normām, ir jābūt pievienotai: o ar vara cauruli saskaņā ar esošajām normām, nostiprināšana ir jāveic ar iemavu palīdzību, ar mehānisko starpliku, saskaņā ar esošajām normām. o Vai ar elastīgo cauruli no nerūsējoša tērauda, ar nepārtrauktu virsmu saskaņā ar esošajām normām, ar maksimālo garumu 2 metri un hermētiskajām blīvējošām starplikām saskaņā ar esošajām normām. Šai caurulei ir jābūt uzstādītai tādā veidā, lai tā neskartu iebūvētā moduļa noņemamās detaļas (piemēram, kastes) un nešķērsotu plauktus, kuri var būt aizpildīti. Rekomendējam elastīgo cauruli papildināt ar speciālo adapteri, kuru viegli var nopirkt tirgū, lai atvieglotu pievienošanu pie spiediena regulatora gumijas turētāja, kas ir uzstādīts uz balona. Pēc pievienošanas pabeigšanas, pārbaudiet to hermētiskumu, izmantojot ziepju šķidrumu, nekad neizmantojiet liesmas. UZMANĪBU: atgādinām, ka ierīces gāzes ieejas iemavai ir vītne 1/2" gāzes koniski «tētis» (bultas) saskaņā ar normām EN 10226. Ierīce atbilst rīkojumiem, kuri ir uzskaitīti Eiropas Direktīvās: - CE 2009/142 tajā, kas attiecas uz drošu gāzi. SVARĪGI! Lai ar šo plīts virsmu varētu lietot citas gāzes, plīts virsma perfekti jāuzstāda, jāregulē un jāpārveido, un šīs darbības drīkst veikt tikai KVALIFICĒTS UZSTĀDĪTĀJS. Šī noteikuma neievērošanas gadījumā garantija tiks anulēta.262

Elektrības pievienošanai ir jābūt izpildītai saskaņā ar esošās likumdošanas normām un rīkojumiem. Pirms pieslēgšanas pārliecinieties, ka: - tīkla un rozešu elektriskā caurlaidspēja ir adekvāta maksimālai ierīces jaudai (skat. identifikācijas tabuliņu kārbas apakšējā daļā). - Spriegums atbilst tehnisko datu plāksnītē norādītajai vērtībai, un elektrosistēmas vadu šķērsgriezums atbilst slodzei, kas arī norādīta tehnisko datu plāksnītē. - Rozete un iekārta ir aprīkota ar darbojošos zemējumu saskaņā ar esošās likumdošanas normām un rīkojumiem. Ražotājfirma nav atbildīga par šo rīkojumu neievērošanu. Kad pievienošana pie barošanas tīkla tiek īstenota ar štekeri: - pievienot štekeri pie barošanas kabeļa "C", ja uz tā viņa nav, tad izmantot parasto štekeri, kurš ir adaptēts uz identifikācijas tabuliņas (etiķetes) norādītajai slodzei. - Savienot vadus saskaņā ar shēmu att. 11, uzmanīgi ievērojot visas norādītās atbilstības: burts L (fāze) = brūnas krāsas vads; burts N (nulle) = zilas krāsas vads zemējuma simbols dzelteni zaļas krāsas vads. - Barošanas kabelim ir jābūt izvietotam tā, lai tas nesakarstu visā tā garumā līdz temperatūrai 90 °C. - Neizmantojiet pievienošanai reduktorus, adapterus un pagarinātājus, tas var izraisīt viltus kontaktus, kā rezultātā var rasties bīstami pārkarsējumi. - Pēc vārīšanas virsmas iebūvēšanas rozetei ir jābūt pieejamības zonā. Kad pievienošana tiek īstenota tieši caur elektrisko tīklu: - ievietot starp ierīci un tīklu daudzpolāro slēdzi, kurš domāts atkarībā no ierīces slodzes saskaņā ar esošajām uzstādīšanas normām. - Atcerieties, ka zemējuma kabeli nedrīkst pārtraukt ar slēdzi. - Lielākai drošībai elektriskais savienojums var būt aizsargāts ar diferenciālo augsta jūtīguma slēdzi. Obligāti rekomendējam piestiprināt attiecīgo zemējuma kabeli, dzelteni zaļas krāsas pie darbojošās zemējuma ierīces. Pirms veikt jebkādu darbību ar šīs ierīces elektriskajām daļām, ierīce pilnībā jāatvieno no elektroapgādes tīkla. BRĪDINĀJUMI. Visi mūsu izstrādājumi atbilst Eiropas normatīviem un attiecīgajiem grozījumiem. Tādēļ šis izstrādājums atbilst Eiropas direktīvu prasībām, attiecībā uz: - elektromagnētiskā savietojamību (EMS); - elektrodrošību (LVD); -dažādu bīstamu vielu izmantošanas ierobežošanu (RoHS); - ekodizains (ERP). SVARĪGI! Šī ierīce jāuzstāda atbilstoši ražotāja norādījumiem. Ražotājs neuzņemas atbildību par personām, dzīvniekiem vai īpašumam radītu kaitējumu nepareizas uzstādīšanas dēļ. Ja uzstādītajai ierīcei jāveic izmaiņas, kas saistītas ar mājas elektroapgādes sistēmu, vai ja kontaktligzda neatbilst ierīces rozetei, lūdziet, lai šīs izmaiņas vai daļu nomaiņu veic profesionāla un kvalificēta persona. Turklāt šai personai jāpārliecinās, ka kontaktligzdas vadu šķērsgriezums atbilst šīs ierīces patērētajai jaudai.263 Pirms veikt jebkuras operācijas, atslēdziet ierīci no strāvas tīkla. Pielāgošanas beigās vai sagatavošanas pielāgošanas laikā plombām, kuras var atrasties uz ierīces, ir jābūt tehniķa atjaunotām. Sākotnējā gaisa uzstādīšana mūsu degļiem nav obligāta.

Iestatījums "Minimums": - ieslēgt degli un uzlikt kloķi stāvoklī "Minimums" (mazas liesmas att. 1). - Noņemt krāniņa rokturi "M" (att. 12 - 12/A), kas tiek fiksēts ar vienkāršu nospiešanu uz paša krāniņa stieņa. Krāniņa rokturis minimālas plūsmas noregulēšanai var būt: aizdedzes noslēdža pusē (12.att.) vai norobežojuma iekšpusē. Jebkurā gadījumā veicot pielāgošanu ievietojiet mazu skrūvgriezi "D" krāna (12.att.) pusē, vai “C” caurumā krāna norobežojuma iekšpusē (12/A att.) - Pagrieziet krāniņa rokturi uz labo vai kreiso pusi, pielāgojot liesmu attiecīgi mazākai plūsmai. Mēs iesakām nepārspīlēt ar "Minimumu”: mazajai liesmai ir jābūt nepārtrauktai un stabilai. Samontējiet dažādos komponentus pareizi. DEGĻOS NAV OBLIGĀTA SĀKOTNĒJĀS GAISA

Pievērsiet uzmanību tam, ka šī regulēšana tiek īstenota tikai degļiem, kuri darbojas uz G20, tajā pašā laikā degļiem, kas darbojas uz G30 vai G31, skrūvei ir jābūt nobloķētai līdz galam (griežot pulksteņa rādītāja virzienā).

10) SPRAUSLU NOMAIŅA

Degļi ir savietojami ar dažādiem gāžu veidiem, montējot sprauslas, kas atbilst izmantojamam gāzes veidam. Lai to izdarītu, ir nepieciešams noņemt no degļu virsmas ar taisno atslēgu "B" atskrūvētu sprauslu "A" (skat. att. 13) un aizvietot to ar sprauslu, kas atbilst izmantojamās gāzes veidam. Rekomendējam labi nobloķēt sprauslu. Pēc augstāk minēto nomaiņu izpildīšanas, tehniķim jānoregulē degļi, kā tas ir aprakstīts paragrāfā 9, noplombēt iespējamos regulēšanas vai sagatavošanas regulēšanas komponentus, pēc kā uz ierīces piestiprināt tabuliņu iepriekšējās vietā, kura atbilstu attiecīgai gāzes regulēšanai šai ierīcei. Šī identifikācijas tabuliņa (etiķete) atrodas aploksnē ar maināmajām sprauslām. Aploksne, kurā ir sprauslas un tabuliņas, var būt iekļauta aprīkojumā vai var būt pieejama autorizētajā servisa centrā. Uzstādītāja ērtībām zemāk ir atainota degļu siltuma patēriņa, sprauslu diametra un darba spiediena tabula dažādiem gāzes veidiem.

FIG. 14 BRĪDINĀJUMS! Lai regulētu minimālo “DUAL” degli, vispirms izņemiet čaulu “E” (12. att.). “DUAL” degļa gadījumā ar regulēšanas skrūvi, kas atrodas vārsta blokā, regulē centrālo liesmu, bet ar skrūvi blakus vārstam – ārējo liesmu264

• Saskaņā ar ES regulu Nr 66/2014, ar ko nosaka īstenošanas pasākumus Direktīvas 2009/125 / EK, raža (EEgasburner) tika aprēķināta saskaņā ar EN 30-2-1 jaunāko pārskatīšanu, izmantojot G20

N.A. **Salieciet ieliktni (B), ja klāt (skatīt 14. att.).265

• Saskaņā ar ES regulu Nr 66/2014, ar ko nosaka īstenošanas pasākumus Direktīvas 2009/125 / EK, raža (EEgasburner) tika aprēķināta saskaņā ar EN 30-2-1 jaunāko pārskatīšanu, izmantojot G20 **Salieciet ieliktni (B), ja klāt (skatīt 14. att.).

WOK Dubultā kronis**

VIRSMAS TIPS KABEĻA TIPS VIENFĀZES BAROŠANA APKALPOŠANA BRĪDINĀJUMS! TEHNISKO APKOPI DRĪKST VEIKT TIKAI PILNVAROTAS PERSONAS. BAROŠANAS KABEĻU TIPI UN ŠĶĒRSGRIEZUMI Uzmanību:!!! Gadījumā, ja tiks nomainīts barošanas kabelis, uzstādītājam ir jāieliek zemējuma kabelis garāks, nekā fāzes (B) kabelis (skat. att. 15), kā arī ir jāievēro rekomendācijas, kuras ir minētas paragrāfā 8. Gaasiga töötav pliidiplaat H05 RR - F Ristlõige 3 x 0.75 mm

Kabeļa bojājuma vai griezuma gadījumā netuvojieties un nepieskarieties kabelim. Turklāt ierīce ir jāizslēdz un to vairs nedrīkst ieslēgt. Lai novērstu šo problēmu, sazinieties ar pilnvarotu servisa centru. TEHNISKĀ APKALPOŠANA UN REZERVES DETAĻAS PPirms izlaist šo ierīci no rūpnīcas, to testēja un noregulēja pieredzējis un specializēts personāls, lai garantētu labākos rezultātus ekspluatācijā. Oriģinālās rezerves detaļas var atrast tikai mūsu Servisa apkalpošanas un Tehniskā atbalsta centros un specializētajos veikalos. Katrs remonts vai regulēšana, ja tā ir nepieciešama turpmāk, ir jāveic maksimāli uzmanīgi un tikai ar kvalificētā personāla palīdzību. Šajā sakarā rekomendējam vienmēr griezties pie Pārdevēja, kurš piegādāja jums ierīci vai mūsu tuvākajā Servisa apkalpošanas centrā, norādot marku, modeli, sērijas numuru un bojātās ierīces tipu, ko Jūs iegādājaties. Attiecīgi dati ir uz identifikācijas tabuliņas (uz etiķetes), kas atrodas ierīces apakšējā daļā, kā arī uz tabuliņas (etiķetes), kura ir ielikta iepakojuma kārbā. Šī informācija ļaus tehniskajam konsultantam sagatavot nepieciešamās rezerves detaļas un garantēt turpmāk savlaicīgu un precīzu apkalpošanas darbu izpildi. Rekomendējam pierakstīt šos datus zemāk, lai tie vienmēr būtu jums pie rokas. MARKA: .................................................................... MODELIS: .................................................................... SĒRIJA: ....................................................................267
