ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ELVOX EAM9.R Vimar

A - Γραμμικός εκκινητής B - Κεντρική μονάδα ελέγχου C - Φλας D - Τηλεχειριστήριο 2 καναλιών E - Ζεύγος φωτοκυττάρων F - Επιλογέας G - Ηλεκτρική κλειδαριά IT EN FR ES DE EL

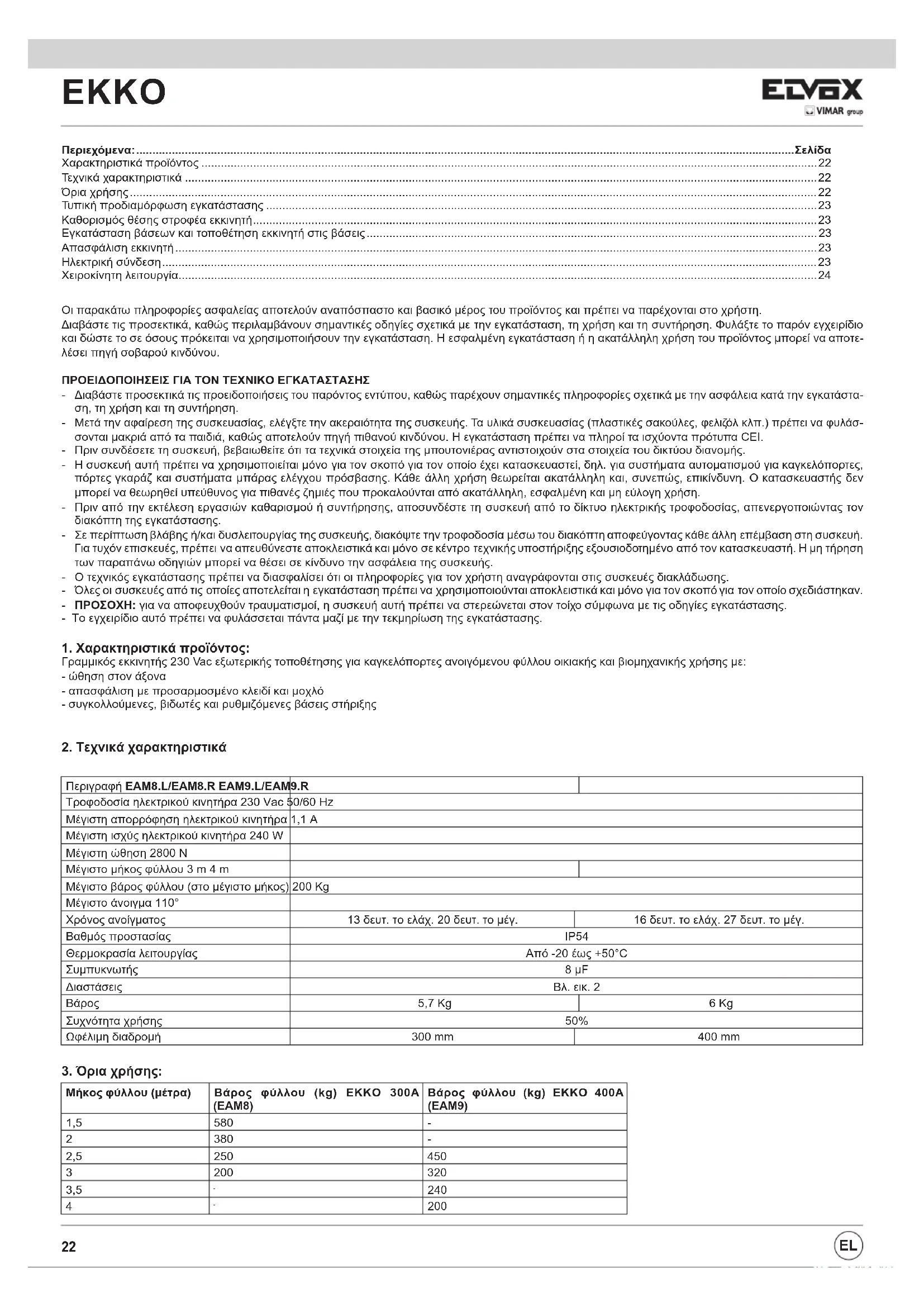

(Einbauerklärung unvollständiger Maschinen nach Anhang IIB Richtlinie 2006/42/EG)Nein. : ZDT00585.0022 EKKO Περιεχόμενα: ...........................................................................................................................................................................................................Σελίδα Χαρακτηριστικά προϊόντος ..............................................................................................................................................................................................22 Τεχνικά χαρακτηριστικά ...................................................................................................................................................................................................22 Όρια χρήσης .................................................................................................................................................................................................................... 22 Τυπική προδιαμόρφωση εγκατάστασης ..........................................................................................................................................................................23 Καθορισμός θέσης στροφέα εκκινητή ..............................................................................................................................................................................23 Εγκατάσταση βάσεων και τοποθέτηση εκκινητή στις βάσεις ........................................................................................................................................... 23 Απασφάλιση εκκινητή ...................................................................................................................................................................................................... 23 Ηλεκτρική σύνδεση ..........................................................................................................................................................................................................23 Χειροκίνητη λειτουργία .....................................................................................................................................................................................................24 Οι παρακάτω πληροφορίες ασφαλείας αποτελούν αναπόσπαστο και βασικό μέρος του προϊόντος και πρέπει να παρέχονται στο χρήστη. Διαβάστε τις προσεκτικά, καθώς περιλαμβάνουν σημαντικές οδηγίες σχετικά με την εγκατάσταση, τη χρήση και τη συντήρηση. Φυλάξτε το παρόν εγχειρίδιο και δώστε το σε όσους πρόκειται να χρησιμοποιήσουν την εγκατάσταση. Η εσφαλμένη εγκατάσταση ή η ακατάλληλη χρήση του προϊόντος μπορεί να αποτε- λέσει πηγή σοβαρού κινδύνου. ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΓΙΑ ΤΟΝ ΤΕΧΝΙΚΟ ΕΓΚΑΤΑΣΤΑΣΗΣ - Διαβάστε προσεκτικά τις προειδοποιήσεις του παρόντος εντύπου, καθώς παρέχουν σημαντικές πληροφορίες σχετικά με την ασφάλεια κατά την εγκατάστα- ση, τη χρήση και τη συντήρηση. - Μετά την αφαίρεση της συσκευασίας, ελέγξτε την ακεραιότητα της συσκευής. Τα υλικά συσκευασίας (πλαστικές σακούλες, φελιζόλ κλπ.) πρέπει να φυλάσ- σονται μακριά από τα παιδιά, καθώς αποτελούν πηγή πιθανού κινδύνου. Η εγκατάσταση πρέπει να πληροί τα ισχύοντα πρότυπα CEI. - Πριν συνδέσετε τη συσκευή, βεβαιωθείτε ότι τα τεχνικά στοιχεία της μπουτονιέρας αντιστοιχούν στα στοιχεία του δικτύου διανομής. - Η συσκευή αυτή πρέπει να χρησιμοποιείται μόνο για τον σκοπό για τον οποίο έχει κατασκευαστεί, δηλ. για συστήματα αυτοματισμού για καγκελόπορτες, πόρτες γκαράζ και συστήματα μπάρας ελέγχου πρόσβασης. Κάθε άλλη χρήση θεωρείται ακατάλληλη και, συνεπώς, επικίνδυνη. Ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος για πιθανές ζημιές που προκαλούνται από ακατάλληλη, εσφαλμένη και μη εύλογη χρήση. - Πριν από την εκτέλεση εργασιών καθαρισμού ή συντήρησης, αποσυνδέστε τη συσκευή από το δίκτυο ηλεκτρικής τροφοδοσίας, απενεργοποιώντας τον διακόπτη της εγκατάστασης. - Σε περίπτωση βλάβης ή/και δυσλειτουργίας της συσκευής, διακόψτε την τροφοδοσία μέσω του διακόπτη αποφεύγοντας κάθε άλλη επέμβαση στη συσκευή. Για τυχόν επισκευές, πρέπει να απευθύνεστε αποκλειστικά και μόνο σε κέντρο τεχνικής υποστήριξης εξουσιοδοτημένο από τον κατασκευαστή. Η μη τήρηση των παραπάνω οδηγιών μπορεί να θέσει σε κίνδυνο την ασφάλεια της συσκευής. - Ο τεχνικός εγκατάστασης πρέπει να διασφαλίσει ότι οι πληροφορίες για τον χρήστη αναγράφονται στις συσκευές διακλάδωσης. - Όλες οι συσκευές από τις οποίες αποτελείται η εγκατάσταση πρέπει να χρησιμοποιούνται αποκλειστικά και μόνο για τον σκοπό για τον οποίο σχεδιάστηκαν. - ΠΡΟΣΟΧΗ: για να αποφευχθούν τραυματισμοί, η συσκευή αυτή πρέπει να στερεώνεται στον τοίχο σύμφωνα με τις οδηγίες εγκατάστασης. - Το εγχειρίδιο αυτό πρέπει να φυλάσσεται πάντα μαζί με την τεκμηρίωση της εγκατάστασης.

1. Χαρακτηριστικά προϊόντος:

Γραμμικός εκκινητής 230 Vac εξωτερικής τοποθέτησης για καγκελόπορτες ανοιγόμενου φύλλου οικιακής και βιομηχανικής χρήσης με: - ώθηση στον άξονα - απασφάλιση με προσαρμοσμένο κλειδί και μοχλό - συγκολλούμενες, βιδωτές και ρυθμιζόμενες βάσεις στήριξης

2. Τεχνικά χαρακτηριστικά

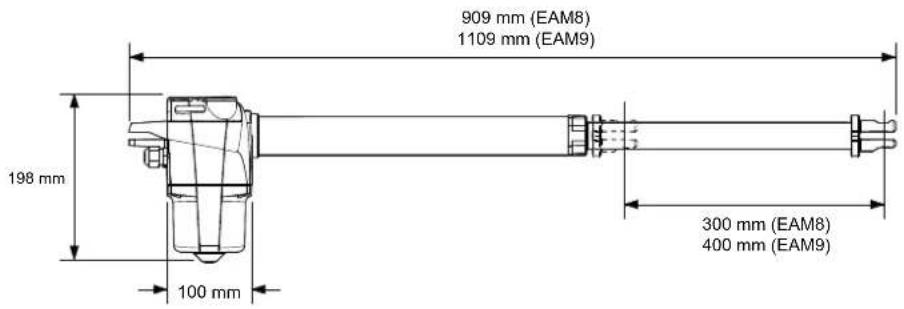

Περιγραφή EAM8.L/EAM8.R EAM9.L/EAM9.R Τροφοδοσία ηλεκτρικού κινητήρα 230 Vac 50/60 Hz Μέγιστη απορρόφηση ηλεκτρικού κινητήρα 1,1 A Μέγιστη ισχύς ηλεκτρικού κινητήρα 240 W Μέγιστη ώθηση 2800 N Μέγιστο μήκος φύλλου 3 m 4 m Μέγιστο βάρος φύλλου (στο μέγιστο μήκος) 200 Kg Μέγιστο άνοιγμα 110° Χρόνος ανοίγματος 13 δευτ. το ελάχ. 20 δευτ. το μέγ. 16 δευτ. το ελάχ. 27 δευτ. το μέγ. Βαθμός προστασίας IP54 Θερμοκρασία λειτουργίας Από -20 έως +50°C Συμπυκνωτής 8 μF Διαστάσεις Βλ. εικ. 2 Βάρος 5,7 Kg 6 Kg Συχνότητα χρήσης 50% Ωφέλιμη διαδρομή 300 mm 400 mm Μήκος φύλλου (μέτρα) Βάρος φύλλου (kg) EKKO 300A (EAM8) Βάρος φύλλου (kg) EKKO 400A (EAM9) 1,5 580 - 2 380 - 2,5 250 450

4. Τυπική προδιαμόρφωση εγκατάστασης:

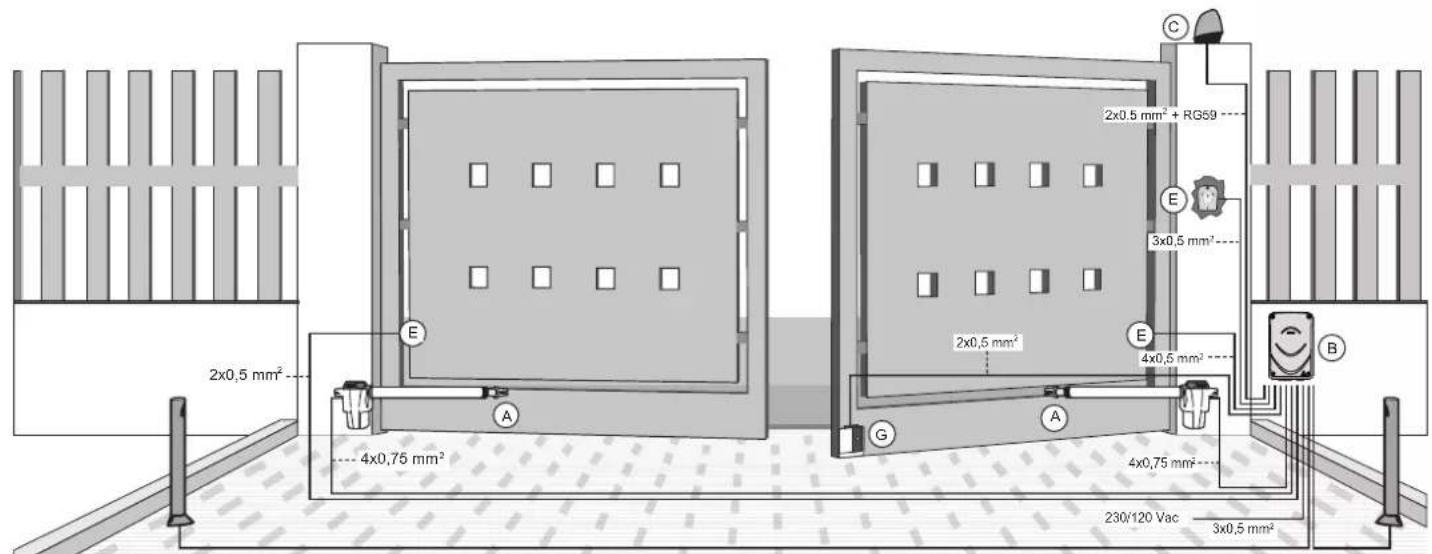

Πριν προχωρήσετε στην εγκατάσταση του αυτοματισμού, ελέγξτε τα εξής: - οι μεντεσέδες της καγκελόπορτας είναι ανθεκτικοί, λειτουργούν αποτελεσματικά και δεν υπάρχουν σημεία έντονης τριβής - το μήκος των καλωδίων τροφοδοσίας του κινητήρα με μειωτήρα δεν υπερβαίνει τα 15 μέτρα - χρησιμοποιούνται μηχανικά στοπ και είναι καλά στερεωμένα Για την τοποθέτηση των καλωδιώσεων για την εγκατάσταση, ανατρέξτε στην εικ. 1

5. Καθορισμός θέσης στροφέα εκκινητή

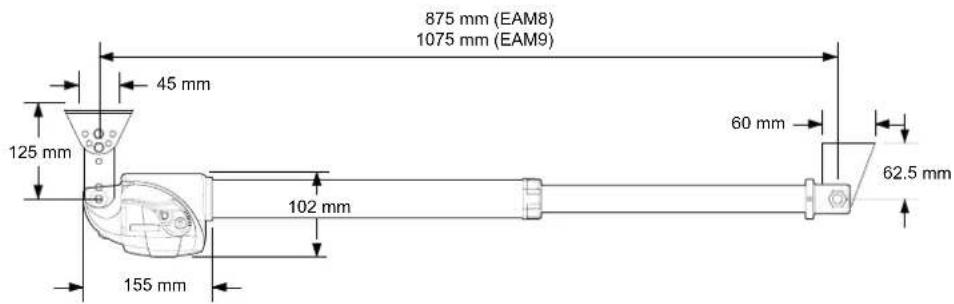

Για να εντοπίσετε τη σωστή θέση του στροφέα εκκινητή, ανατρέξτε στον πίνακα και στις σχετικές διαστάσεις «A» και «B» που αναφέρονται στην εικ. 4 ανάλογα με την επιθυμητή γωνία ανοίγματος «α». Πρέπει να βεβαιωθείτε ότι οι διαστάσεις «A» και «B» που αναφέρονται είναι συμβατές με τη θέση της καγκελόπορτας στην κολόνα. Βεβαιωθείτε συγκεκριμένα ότι στη θέση κλεισίματος ο εκκινητής δεν έρχεται σε επαφή με την εσωτερική γωνία της κολόνας, κάτι που θα μπορούσε να συμβεί στην περίπτωση μεγάλης απόστασης μεταξύ των μεντεσέδων της καγκελόπορτας και της εσωτερικής άκρης της κολόνας (διάσταση «Z»). Μικρές αποκλίσεις από τις τιμές «A» και «B» που συνιστώνται στον πίνακα της εικ. 4 είναι δυνατές, ωστόσο πρέπει να λαμβάνετε πάντα υπόψη ότι όσο πιο διαφορετικές είναι οι τιμές «A» και «B», τότε λιγότερο ομαλή θα είναι η κίνηση του αυτοματοποιημένου φύλλου (μεγάλες επιταχύνσεις του φύλλου στην αρχή της κίνησης ή αντίστροφα), με αύξηση των δυνάμεων που ασκούνται στις βάσεις στήριξης και στην κολόνα.

6. Εγκατάσταση βάσεων και τοποθέτηση εκκινητή στις βάσεις:

Μετά τον εντοπισμό των βέλτιστων διαστάσεων «A» και «B» για την εγκατάσταση, προχωρήστε στην τοποθέτηση της μπροστινής και της πίσω βάσης. Οι βάσεις μπορούν να συγκολληθούν ή να βιδωθούν στον πίνακα, με αποτέλεσμα να είναι δυνατή η εγκατάσταση σε πέτρινες κολόνες, με τη χρήση κατάλλη- λων ούπα για βαριά στηρίγματα κατάλληλης ικανότητας. Η πίσω βάση μπορεί να ρυθμιστεί σε διάφορες θέσεις, και μπορείτε να την κόψετε όπως φαίνεται στην εικ. 3. Συναρμολογήστε και τοποθετήστε την πίσω βάση, όπως φαίνεται στην εικ. 5. Μετά την τοποθέτηση της πίσω βάσης, κλείστε την καγκελόπορτα μέχρι να έρθει σε επαφή με το μηχανικό στοπ κλεισίματος, εκτείνετε πλήρως τον βραχίονα του εκκινητή και αφήστε τον να συμπτυχθεί κατά 1 cm. Στο σημείο αυτό, μετά την τοποθέτηση της μπροστινής βάσης στον εκκινητή, όπως φαίνεται στην εικ. 6 και την τοποθέτηση του εκκινητή σε οριζόντια θέση, μπορείτε να εντοπίσετε τη θέση στερέωσης της μπροστινής βάσης στην καγκελόπορτα. Η μπροστινή βάση μπορεί να συγκολληθεί ή να βιδωθεί στην καγκελόπορτα.

Βεβαιωθείτε ότι η δομή της καγκελόπορτας είναι αρκετά ανθεκτική στη θέση στερέωσης της μπροστινής βάσης για να αντέξει τη δύναμη έλξης που ασκείται από τον εκκινητή. Για παράδειγμα, δεν είναι δυνατή η στερέωση της μπροστινής βάσης στις κατακόρυφες ράβδους της καγκελόπορτας. Στερεώνετε πάντα την μπροστινή βάση σε δομικό στοιχείο του φύλλου (όπως, για παράδειγμα, σε τραβέρσα). Μετά τη στερέωση της μπροστινής βάσης στην καγκελόπορτα, προχωρήστε στην εγκατάσταση του εκκινητή στις βάσεις ασφαλίζοντάς τον με τα ειδικά μπου-

7. Απασφάλιση εκκινητή:

Μετά την εγκατάσταση του εκκινητή στις βάσεις, μπορείτε να τον απασφαλίσετε, όπως φαίνεται στην εικ. 7 και στην εικ. 8: - ανοίξτε το καπάκι «C» που καλύπτει την κλειδαριά απασφάλισης - με το παρεχόμενο κλειδί, ανοίξτε την κλειδαριά - με ανοικτή την κλειδαριά, μπορείτε να απασφαλίσετε τον εκκινητή περιστρέφοντας τον μοχλό απασφάλισης «M» δίπλα στην κλειδαριά Με τον εκκινητή απασφαλισμένο, προσομοιώστε χειροκίνητα ένα πλήρες άνοιγμα και κλείσιμο. Κατά την κίνηση της καγκελόπορτας δεν πρέπει να υπάρχουν σημεία έντονης μηχανικής τριβής και η χειροκίνητη κίνηση του φύλλου πρέπει να μπορεί να εκτελεστεί χωρίς να ασκείται υπερβολική δύναμη. ΣΗΜ.: ελέγξτε εάν έχουν τοποθετηθεί και εάν βρίσκονται σε καλή κατάσταση οι μηχανικοί τερματικοί διακόπτες τόσο στο άνοιγμα όσο και στο κλείσιμο. Στην περίπτωση που το φύλλο υπερβαίνει σε μήκος τα 2 μέτρα, πρέπει να εγκαταστήσετε ηλεκτρική κλειδαριά. Για να εκτελέσετε επαναφορά του εκκινητή, εκτελέστε τη διαδικασία που αναφέρεται παραπάνω με αντίστροφη σειρά. ΠΡΟΣΟΧΗ: Εκτελείτε τη διαδικασία απασφάλισης και επαναφοράς πάντα με την καγκελόπορτα και τον ηλεκτρικό κινητήρα ακίνητο. Τοποθετείτε πάντα το καπάκι στην κλειδαριά απασφάλισης.

8. Ηλεκτρική σύνδεση:

Ο εκκινητής διαθέτει ήδη ηλεκτρικό καλώδιο συνδεδεμένο στον κινητήρα. Αυτό το καλώδιο έχει μήκος 0,8 m και πρέπει επομένως να συνδεθεί σε ειδικό κουτί διακλάδωσης τοποθετημένο στην κολόνα εάν η κεντρική μονάδα ελέγχου δεν είναι απευθείας προσβάσιμη. Για την καλωδίωση στην κεντρική μονάδα ελέγχου, ακολουθήστε το διάγραμμα που αναφέρεται στον πίνακα: Χρώμα αγωγού Περιγραφή Κίτρινο-Πράσινο Σύνδεση γείωσης Μαύρο Ταχύτητα 1 (απόσυρση στελέχους, κίνηση ανοίγματος στην περίπτωση καγκελόπορτας με άνοιγμα προς τα

Καφέ Ταχύτητα 2 (έκταση στελέχους, κίνηση κλεισίματος στην περίπτωση καγκελόπορτας με άνοιγμα προς τα μέσα) Γκρι Κοινή επαφή κινητήρα EL24 EKKO Οδηγία 2002/96/ΕΚ (ΑΗΗΕ). Το σύμβολο διαγραμμένου κάδου που αναγράφεται στη συσκευή υποδεικνύει ότι το προϊόν πρέπει να υποβάλλεται σε ξεχωριστή επεξεργασία στο τέλος της ωφέλιμης διάρκειας ζωής του από τα αστικά απόβλητα και, συνεπώς, πρέπει να παραδίδεται σε κέντρο διαφοροποιημένης συλλογής για ηλεκτρικές και ηλεκτρονικές συσκευές ή στο κατάστημα πώλησης κατά την αγορά νέας, παρόμοιας συσκευής. Ο χρήστης είναι υπεύθυνος για την παράδοση της συσκευής στο τέλος της διάρκειας ζωής της στα ειδικά κέντρα συλλογής. Η κατάλληλη διαφοροποιημένη συλλογή με σκοπό τη μετέπειτα ανακύκλωση, επεξεργασία και φιλική προς το περιβάλλον απόρριψη της συσκευής συμβάλλει στην αποφυγή πιθανών αρ- νητικών επιπτώσεων για το περιβάλλον και την υγεία, καθώς και στην ανακύκλωση των υλικών από τα οποία αποτελείται το προϊόν. Για πιο λεπτομερείς πληροφορίες σχετικά με τα διαθέσιμα συστήματα συλλογής, απευθυνθείτε στην τοπική υπηρεσία απόρριψης αποβλήτων ή στο κατάστημα πώλησης. Κίνδυνοι από ουσίες που θεωρούνται επικίνδυνες (ΑΗΗΕ). Σύμφωνα με τη νέα οδηγία ΑΗΗΕ, οι ουσίες που χρησιμοποιούνται ευρέως σε ηλεκτρικές και ηλεκτρονικές συσκευές θεωρούνται επικίνδυνες για τον άνθρωπο και το περιβάλλον. Η κατάλληλη διαφοροποιημένη συλλογή με σκοπό τη μετέπειτα ανακύκλωση, επεξεργασία και φιλική προς το περιβάλλον απόρριψη της συσκευής συμβάλλει στην αποφυγή πιθανών αρνητικών επιπτώσεων για το περιβάλλον και την υγεία, καθώς και στην ανακύκλωση των υλικών από τα οποία αποτελείται το προϊόν. Το προϊόν συμμορφώνεται με την ευρωπαϊκή οδηγία 2004/108/ΕΚ και επόμενες. Χειροκίνητη λειτουργία

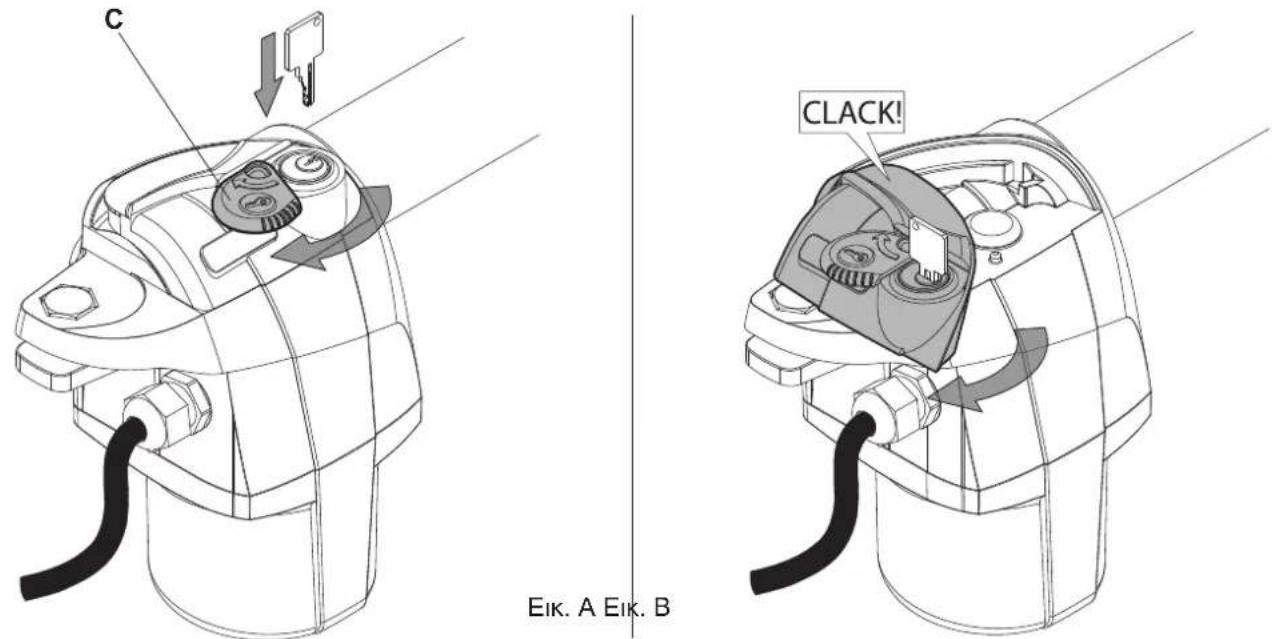

EKKO 300A (EAM8.R-EAM8.L) EKKO 400A (EAM9.L-EAM9.R) Για να απασφαλίσετε και να μετακινήσετε χειροκίνητα τον εκκινητή, προχωρήστε όπως περιγράφεται και παρουσιάζεται στις παρακάτω εικόνες: ανοίξτε το καπάκι «C» που καλύπτει την κλειδαριά απασφάλισης (εικ. Α) με το παρεχόμενο κλειδί, ανοίξτε την κλειδαριά (εικ. Α) με ανοικτή την κλειδαριά, μπορείτε να απασφαλίσετε τον εκκινητή περιστρέφοντας τον μοχλό απασφάλισης «M» δίπλα στην κλειδαριά (εικ. Β) Για να εκτελέσετε επαναφορά του εκκινητή, εκτελέστε τη διαδικασία που αναφέρεται παραπάνω με αντίστροφη σειρά. ΠΡΟΣΟΧΗ: Εκτελείτε τη διαδικασία απασφάλισης και επαναφοράς πάντα με την καγκελόπορτα και τον ηλεκτρικό κινητήρα ακίνητο. Τοποθετείτε πάντα το καπάκι στην κλειδαριά απασφάλισης.

Ελέγχετε περιοδικά τις βίδες στερέωσης, την ακεραιότητα των καλωδίων σύνδεσης, τη σωστή λειτουργία των συστημάτων ασφαλείας (φωτοκύτταρα και ευ- αίσθητα άκρα), την αντοχή των μηχανικών τερματικών διακοπτών και την καλή κατάσταση των συστημάτων στήριξης του φύλλου (μεντεσέδες ή κουζινέτα). Κάθε 2 χρόνια, συνιστάται να αντικαθιστάτε τις μπαταρίες του τηλεχειριστηρίου. Εικ. A Εικ. B

Ο κάτωθι υπογεγραμμένος, αντιπρόσωπος του παρακάτω κατασκευαστή Vimar SpA Viale Vicenza, 14 - 36063 Marostica (VI) Ιταλία δηλώνει ότι τα προϊόντα ΕΚΚΙΝΗΤΕΣ ΓΙΑ ΚΑΓΚΕΛΟΠΟΡΤΕΣ ΑΝΟΙΓΟΜΕΝΟΥ ΦΥΛΛΟΥ - ΣΕΙΡΑ EKKO Κωδικοί προϊόντων Μάρκα Αναφ. τύπου Αναφ. καταλ. Περιγραφή Elvox EAM8.L EAM8.L Μη αντιστρέψιμος αριστερός ηλεκτρομηχανικός γραμμικός εκκινητής EKKO 300A 230 V για ανοιγόμενες πόρτες έως 3 m, 200 kg, μαζί με ρυθμιζόμενες βάσεις στήριξηςElvox EAM9.L EAM9.L Όπως παραπάνω, ανοιγόμενες πόρτες έως 4 m, 200 kgElvox EAM8.R EAM8.R Μη αντιστρέψιμος δεξιός ηλεκτρομηχανικός γραμμικός εκκινητής EKKO 300A 230 V για ανοιγόμενες πόρτες έως 3 m, 200 kg, μαζί με ρυθμιζόμενες βάσεις στήριξης Elvox EAM9.R EAM9.R Όπως παραπάνω, ανοιγόμενες πόρτες έως 4 m, 200 kg συμμορφώνονται με τις διατάξεις των παρακάτω κοινοτικών οδηγιών (συμπεριλαμβανομένων όλων των τροποποι- ήσεων που ισχύουν) και ότι έχουν εφαρμοστεί όλα τα παρακάτω πρότυπα ή/και τεχνικές προδιαγραφές Οδηγία για τις μηχανές 2006/42/ΕΚ Οδηγία BT 2006/95/ΕΚ: EN 60335-2-103 (2003) Οδηγία EMC 2004/108/ΕΚ: EN 61000-6-3 (2007), EN 61000-6-2 (2005), Επίσης, δηλώνει ότι το προϊόν πρέπει να τίθεται σε λειτουργία μόνο εάν η τελική μηχανή, στην οποία θα ενσωμα- τωθεί, συμμορφώνεται, εάν είναι απαραίτητο, με τις διατάξεις της οδηγίας 2006/42/ΕΚ Δηλώνει ότι η σχετική τεχνική τεκμηρίωση έχει συνταχθεί από την Vimar SpA σύμφωνα με το παράρτημα VIIB της οδηγίας 2006/42/ΕΚ και ότι έχουν τηρηθεί οι παρακάτω ουσιώδεις απαιτήσεις: 1.1.1, 1.1.2, 1.1.3, 1.1.5, 1.1.6, 1.2.1, 1.2.2, 1.2.6, 1.3.1, 1.3.2, 1.3.3, 1.3.4, 1.3.7, 1.3.8, 1.3.9, 1.4.1, 1.4.2, 1.5.1, 1.5.2, 1.5.4, 1.5.5, 1.5.6, 1.5.7,

1.5.8, 1.5.9, 1.6.1, 1.6.2, 1.7.1, 1.7.2, 1.7.3, 1.7.4.

Δεσμεύεται να προσκομίσει, κατόπιν επαρκώς αιτιολογημένης αίτησης των κρατικών αρχών, όλα τα απαιτούμενα δικαιολογητικά έγγραφα που αφορούν το προϊόν. Marostica, 24/2/2015 Ο Διευθύνων Σύμβουλος Σημείωση: Το περιεχόμενο της παρούσας δήλωσης αντιστοιχεί στο περιεχόμενο της τελευταίας αναθεώρησης της επίσημης δήλωσης που ήταν διαθέσιμη πριν από την εκτύπωση του παρόντος εγχειριδίου. Το παρόν κείμενο έχει προσαρμοστεί για λόγους συντακτικής επιμέλειας. Αντίγραφο της πρωτότυπης δήλωσης διατίθεται από την Vimar SpA κατόπιν ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΕΚ (Δήλωση ενσωμάτωσης οιονεί μηχανών, παράρτημα IIB της οδηγίας 2006/42/ΕΚ)Αρ. : ZDT00585.00Viale Vicenza, 14 36063 Marostica VI - Italy www.vimar.com 49400787A0 01 16 04
