Τύπος προϊόντος	Ωρολογιακός ηλεκτρονικός προγραμματιστής (χρονοδιακόπτης)
Μάρκα	Vimar
Μοντέλο	20448.B
Τροφοδοσία	120-230 V~ ± 10 %, 50-60 Hz, 1 W μέγ.
Έξοδος	Μεταγωγικός ρελέ 8 A, 230 V~
Διαστάσεις (Μ x Υ x Β)	35,8 mm x 45,5 mm x 58,5 mm (2 μονάδες 17,9 mm)
Βάρος	Περίπου 0,2 kg
Βαθμός προστασίας	IP40
Ηλεκτρική κλάση	Κλάση II
Θερμοκρασία λειτουργίας	0 °C έως +40 °C
Εφεδρεία ρολογιού	Περίπου 20 ημέρες (επαναφορτιζόμενη μπαταρία λιθίου)
Αριθμός προγραμμάτων	4: Μειωμένο, Κυκλικό, Progr_1, Progr_2 (2 προσαρμόσιμα)
Αριθμός λειτουργιών ανά ημέρα	Έως 35 (μέγ. 245 ανά εβδομάδα)
Ακρίβεια ρολογιού	< 1 δευτ. ανά ημέρα
Λειτουργίες	Εβδομαδιαίος/ημερήσιος προγραμματισμός, χειροκίνητος έλεγχος, κωδικός PIN 3 ψηφίων, προσωρινός οπίσθιος φωτισμός, 5 γλώσσες (Ιταλικά, Αγγλικά, Γαλλικά, Ισπανικά, Γερμανικά)
Ελεγχόμενα φορτία	Ωμικά 8 A, λαμπτήρες πυράκτωσης 800 W, μετασχηματιστές αλογόνου 800 W (δεν είναι κατάλληλο για λαμπτήρες φθορισμού)
Συντήρηση	Καθαρίζετε με στεγνό και μαλακό πανί. Μη χρησιμοποιείτε υγρά ή λειαντικά προϊόντα.
Ασφάλεια	Εγκατάσταση από εξειδικευμένο προσωπικό σύμφωνα με τους ισχύοντες κανονισμούς. Περιέχει ίχνη μολύβδου (REACH). ΑΗΗΕ: ξεχωριστή συλλογή.

Συχνές ερωτήσεις - 20448.B Vimar

Πώς ρυθμίζω την ημερομηνία και την ώρα;

Από την κεντρική οθόνη, πατήστε ένα πλήκτρο για να εμφανιστεί το μενού. Επιλέξτε Ρυθμίσεις και στη συνέχεια Ρολόι. Χρησιμοποιήστε τα πλήκτρα ▼ και ▲ για να ρυθμίσετε την ημερομηνία και την ώρα, και επιβεβαιώστε με OK.

Πώς προγραμματίζω μια αυτόματη ενεργοποίηση και απενεργοποίηση;

Στο μενού Προγραμματισμός, επιλέξτε ένα πρόγραμμα: Μειωμένο (1 κύκλος ανά ημέρα), Κυκλικό (επαναλαμβανόμενος κύκλος), Progr_1 ή Progr_2 (προσαρμόσιμα). Για τα τελευταία, επιλέξτε Τροποποίηση για να ορίσετε τις ώρες για κάθε ημέρα.

Τι κάνω αν ξεχάσω τον κωδικό PIN;

Ο 3ψήφιος κωδικός PIN αναγράφεται στον χώρο που προβλέπεται στη σελίδα 16 των οδηγιών. Αν τον έχετε χάσει, η μόνη λύση είναι να επαναφέρετε τη συσκευή πατώντας ταυτόχρονα τα τέσσερα πλήκτρα (A, B, C, D) και επιβεβαιώνοντας με Ναι. Προσοχή: αυτό διαγράφει όλες τις ρυθμίσεις.

Πώς επαναφέρω τη συσκευή στις εργοστασιακές ρυθμίσεις;

Πατήστε ταυτόχρονα τα πλήκτρα Esc, ▼, ▲ και OK (πλήκτρα A, B, C, D). Επιβεβαιώστε με Ναι (πλήκτρο D). Όλες οι ρυθμίσεις θα επαναφερθούν.

Πώς αλλάζω τη γλώσσα εμφάνισης;

Στο μενού Ρυθμίσεις, επιλέξτε Γλώσσα. Επιλέξτε μεταξύ Italiano, English, Français, Español ή Deutsch με τα πλήκτρα ▼ και ▲, και επιβεβαιώστε με OK.

Ποιο είναι το μέγιστο φορτίο που μπορεί να μεταφέρει η συσκευή;

Το ρελέ υποστηρίζει 8 Α σε ωμικό φορτίο. Για λαμπτήρες πυράκτωσης και μετασχηματιστές αλογόνου, η μέγιστη ισχύς είναι 800 W. Δεν είναι κατάλληλο για λαμπτήρες φθορισμού.

Πώς ενεργοποιώ τη χειροκίνητη λειτουργία για να αναγκάσω την έξοδο;

Από την κεντρική οθόνη, πατήστε ▼ (πλήκτρο B) ή ▲ (πλήκτρο C) για να ενεργοποιήσετε ή απενεργοποιήσετε χειροκίνητα το φορτίο. Μπορείτε επίσης στο μενού Λειτουργία να επιλέξετε Χειροκίνητο.

Πώς αντιγράφω ένα προσαρμοσμένο πρόγραμμα σε άλλο;

Στο μενού Προγραμματισμός, επιλέξτε το πρόγραμμα προορισμού (Progr_1 ή Progr_2) και στη συνέχεια επιλέξτε Αντιγραφή. Επιβεβαιώστε με OK για να αντιγραφεί το πρόγραμμα πηγής.

Τι είναι το κυκλικό πρόγραμμα;

Το πρόγραμμα Κυκλικό σας επιτρέπει να ρυθμίσετε μια περίοδο ενεργοποίησης και μια περίοδο απενεργοποίησης που επαναλαμβάνονται συνεχώς. Για παράδειγμα, αν ρυθμίσετε ON 1h15 και OFF 1h30, ο κύκλος επαναλαμβάνεται επ' αόριστον.

Πώς ρυθμίζω την αντίθεση της οθόνης;

Στο μενού Ρυθμίσεις, επιλέξτε Οθόνη. Μπορείτε να επιλέξετε τον τύπο εικονιδίου κατάστασης του ρελέ και να ρυθμίσετε την αντίθεση με τα πλήκτρα ▼ και ▲. Επιβεβαιώστε με OK.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 20448.B Vimar

Ηλεκτρονικός χρονοδιακόπτης

VIMAR

ITALIANO

Ηλεκτρονικός χρονοδιακόπτης 41

Χώρος αποκλειστικά για την σημείωση των τριών στοιχείων του PIN ενδεχομένου password προστασίας.

(βλέπε "Password", σελ. 45)

VIMAR

ΠΕΡΙΕΧΟΜΕΝΑ.

1. Περιγραφή 42
2. Πεδίο εφαρμογής 42
3. Εμπρόσθια όψη, εντολές και οθόνη 43

4. Συνδεσμολογίες.... 44

5. Χρήση του ηλεκτρουνικού χρονοδιακότητη 5.1. Λειτουργία .... 45 5.2. Ρυθμίσεις .... 45 5.3. Προγραμματισμός .... 46

6. Διαδίκασία reset 46

1. Κανόνεσ εγκατάστασης 48

2. Προδιαγραφές 48

VIMAR

1. ПЕРИГРАФН.

Ηλεκτρονικός ημερήσιος/εβδομαδιαίος προγραμματιστής με 1 κανάλι, 1 έξοδο με ρελέ μεταγωγής 8 Α 230 V\~, τροφοδοσία 120-230 V\~ 50-60 Hz - 2 modules.

2. ΠΕΔΙΟ ΕΦΑΡΜΟΓΗΣ.

Μηχανισμός αυτόματης σύνδεσης και αποσύνδεσης ηλεκτρικών φορτίων σε προκαθορισμένες ώρες με ημερήσιο/εβδομαδιαίο κύκλο. Είναι ιδιαίτερα χρήσιμος σε εγκαταστάσεις θέρμανσης και κλιματισμού, ποτίσματος, εσωτερικού και εξωτερικού φωτισμού κλπ.

VIMAR

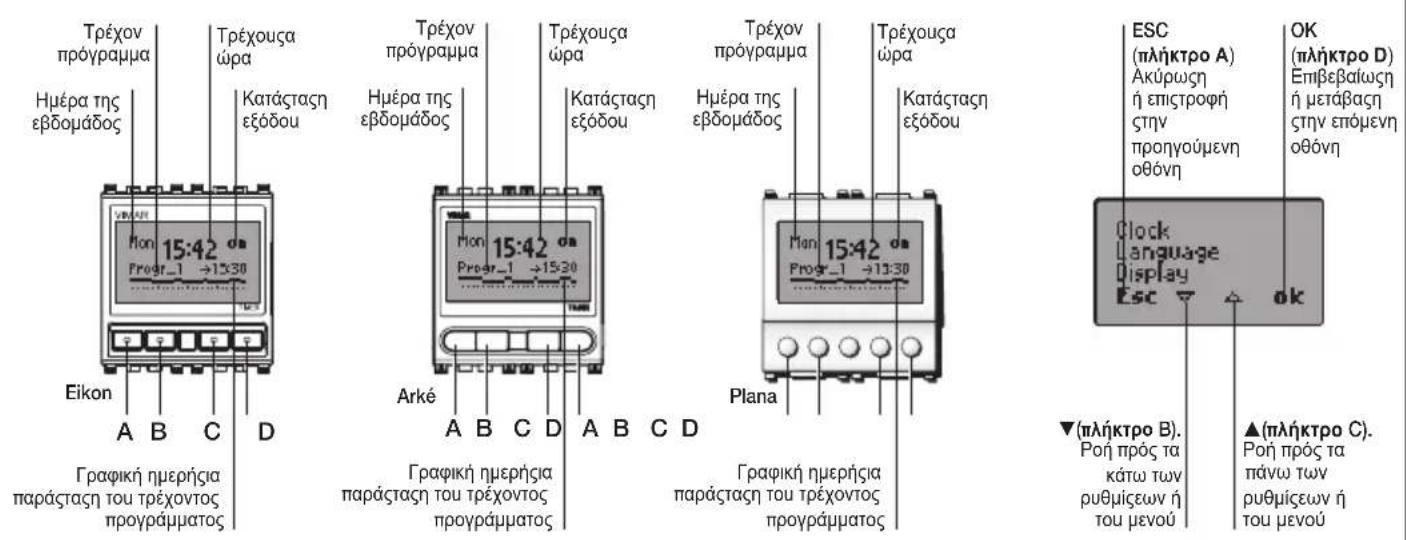

3. ΕΜΠΡΟΣΘΙΑ ΟΨΗ, ΕΝΤΟΛΕΣ ΚΑΙ ΟΘΟΝΗ.

VIMAR

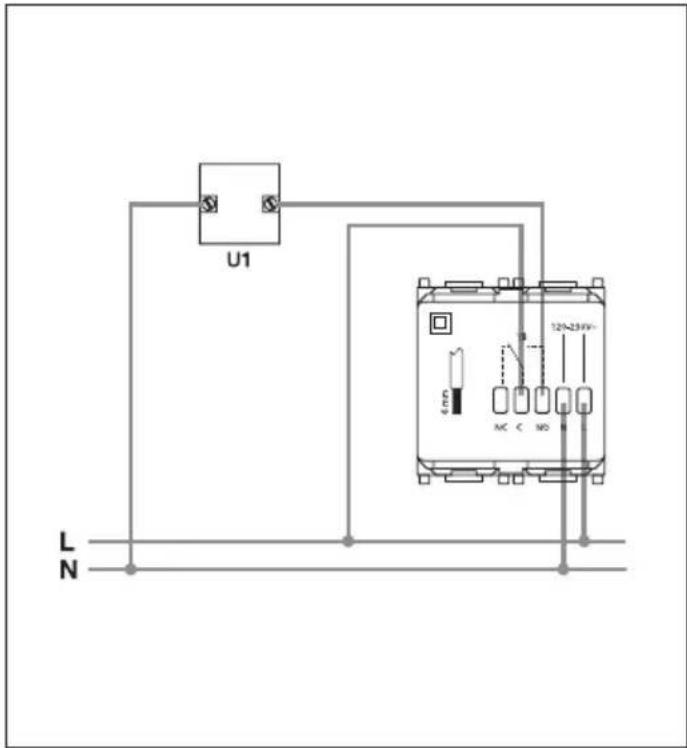

4. ΣΥΝΔΕΣΜΟΛΟΓΙΕΣ (παράδειγμα).

U1 120-23V NC C MS L N

VIMAR

5. ΧΡΗΣΗ ΗΛΕΚΤΡΟΝΙΚΟΥ ΠΡΟΓΡΑΜΜΑΤΙΣΤΗ.

Για να ρυθμίσετε τον ηλεκτρονικό προγραμματιστή πιέστε οποιοδήποτε από τα τέσσερα μπουτόν της πρόσοψης στην αρχική οθόνη.

• Εμφανίζονται τα εικονίδια:
• "Esc" (μπουτόν Α): επιτρέπει την ακύρωση της επιλογής.
• “▼” (μπουτόν Β): επιτρέπει τη σύνδεση και αποσύνδεση του ελεγχόμενου φορτίου.
• “▲” (μπουτόν C): επιτρέπει τη σύνδεση και αποσύνδεση του ελεγχόμενου φορτίου.
• "Menù" (μπουτόν D): επιτρέπει την πρόσβαση στο μενού "Operation".
  • Πιέστε “▼” (μπουτόν Β): εμφανίζονται τα στοιχεία του μενού “Settings” και “Programming”. Με “▲” (μπουτόν Β) το μενού κυλά προς τα πάνω, με “Esc” (μπουτόν Α) επανέρχεστε στην αρχική οθόνη.
  • Πιέστε "Ok" (μπουτόν D) για επιβεβαίωση.

5.1 OPERATION.

Επιτρέπει τη ρύθμιση της λειτουργίας του προγραμματιστή επιλέγοντας μεταξύ "Automatic" και "Manual".

• AUTOMATIC.

Επιτρέπει την επιλογή του επιθυμητού προγράμματος (βλ. "Programming", σελ. 6).

- MANUAL.

Επιτρέπει την επιλογή της χειροκίνητης εντολής σύνδεσης ή αποσύνδεσης του ελεγχόμενου φορτίου. Η ίδια διαδικασία μπορεί να γίνει και με “▼” (μπουτόν Β) ή “▲” (μπουτόν Β) από την αρχική οθόνη.

5.2 SETTINGS.

Επιτρέπει τις ρυθμίσεις "Clock", "Language", "Display" και "Password".

• CLOCK.

Επιτρέπει τη ρύθμιση της ημερομηνίας και της ώρας.

- LANGUAGE.

Επιτρέπει την επιλογή της γλώσσας με την οποία εμφανίζονται όλες οι λειτουργίες μεταξύ Italiano, English, Français, Deutsch και Espanöl.

• DISPLAY.

Επιτρέπει την επιλογή του εικονιδίου για αναγνώριση της κατάστασης του ρελέ και τη ρύθμιση της αντίθεσης της οθόνης.

- PASSWORD.

Επιτρέπει την εισαγωγή, την τροποποίηση ή την ακύρωση ενός τριψήφιου μυστικού κωδικού πρόσβασης (PIN),

VIMAR

ο οποίος, όταν είναι ενεργός, θα ζητηθεί για να επίτραπεί η πρόσβαση στις τροποποιήσεις λειτουργίας, στις ρυθμίσεις και στον προγραμματισμό.

Προσοχή!

Μην ξεχάσετε να σημειώσετε τον αριθμό του PIN στο ειδικό πλαίσιο της σελ. 40.

5.3 ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ.

Επιτρέπει τη ρύθμιση 4 διαφορετικών προγραμμάτων: "Reduced", "Cyclic", "Progr_1" (διαμορφούμενο) και "Progr_2" (διαμορφούμενο).

- REDUCED.

Επιτρέπει ένα άναμμα και ένα σβήσιμο την ημέρα.

• CYCLIC.

Επιτρέπει την εισαγωγή μιας περιόδου ανάμματος και μιας σβησίματος που επαναλαμβάνονται συνεχώς. Επιλέγοντας π.χ. "On hh mm 1.15" και "Off hh mm 1.30", η επαφή θα επαναλαμβάνει διαρκώς την εναλλαγή "επαφή ON επί 1 ώρα και 15 λεπτά - επαφή OFF επί 1 ώρα και 30 λεπτά".

Ρυθμιζόμενα προγράμματα. Επιτρέπουν την εισαγωγή 2 διαφορετικών προγραμμάτων ανάμματος και σβησίματος

για κάθε ημέρα της εβδομάδας με 35 συνολικές επεμβάσεις ημερησίως.

Επιβεβαίωση με “Ok” (μπουτόν D) = μενού κύλισης με ρυθμίσεις

"Modify", "Copy" kai "Rename".

- Modify

Επιτρέπει την εισαγωγή ή την τροποποίηση του προγράμματος ανάμματος και σβησίματος, αντιγράφοντας ενδεχομένως το πρόγραμμα μιας άλλης ημέρας.

- Copy

Επιτρέπει την αντιγραφή του πρώτου προγράμματος που έχει διαμορφώσει ο χρήστης στο πρόγραμμα προς διαμόρφωση.

- Rename

Επιτρέπει την εισαγωγή ονόματος ή τη μετονομασία του επιλεγμένου προγράμματος.

6. ΔΙΑΔΙΚΑΣΙΑ RESET.

• Πιέστε ταυτοχρόνως τα τέσσερα μπουτόν (Α, Β, Κ, Ρ)
- Επιβεβαιώστε με "Yes" (μπουτόν D).

Αποκαθίστανται οι συνθήκες του πρώτου ανάμματος. Όλες οι παράμετροι επανέρχονται στις προκαθορισμένες τιμές.

7. KYPIA XAPAKTHPIΣTIKA.

• Τάση τροφοδοσίας: 120-230 V\~ ±10% 50-60 Hz
• Κατανάλωση: 1 W
- Εντολές στην πρόσοψη: "Esc", "▲", "▼", "Set"/"ok"
- Autovomía φορτίου για το ρολόι: περίπου 20 ημέρες με επαναφορτιζόμενη μπαταρία λιθίου
• Έξοδος: ρελέ μεταγωγής 8 Α 230 V\~
- Ελεγχόμενα φορτία:
- αμιγώς ωμικά φορτία: - 8 A
- λαμπτήρες πυρακτώσεως: 800 W
- μετασχηματιστές μαγνητικού πυρήνα για λαμπτήρες πυρακτώσεως πολύ χαμηλής τάσης (π.χ. λαμπτήρες αλογόνου): 800 W
• Δεν είναι κατάλληλος για άμεσο έλεγχο λαμπτήρων φθορισμού
- Φωτιζόμενη οθόνη με χρονορρύθμιση και ενεργοποίηση πιέζοντας ένα από τα τέσσερα μπουτόν
- Οδηγίες σε 5 γλώσσες (ιταλικά, αγγλικά, γαλλικά, ισπανικά, γερμανικά)
- Reset μηχανισμού
• Σφάλμα ρολογιού: μικρότερο από 1 s ημερησίως
- Αριθμός επεμβάσεων: έως 35 ημερησίως (με σύνολο 245 επεμβάσεις την εβδομάδα)
- Ελάχιστο διάστημα κάθε επέμβασης: 1 λεπτό

VIMAR

• Προγράμματα:
- 2 προγράμματα ρυθμιζόμενα από το χρήστη (ημερήσια/εβδομαδιαία)
- 1 μειωμένο πρόγραμμα (1 επέμβαση ημερησίως) και 1 κυκλικό πρόγραμμα (μία περίοδος ανάμματος και μία σβησίματος με συνεχή επανάληψη).
• Λειτουργία κλειδώματος μπουτόν: δυνατότητα εισαγωγής password με τριψήφιο PIN για να εμποδίζεται η πρόσβαση σε όλες τις λειτουργίες του μηχανισμού και να προστατεύονται τα δεδομένα και ο προγραμματισμός.
• Αριθμός χειροκίνητων κύκλων: 3.000
• Αριθμός αυτόματων κύκλων: 100.000
• Τύπος ανοίγματος επαφών: μικροαποσύνδεση
• Τύπος ενεργοποίησης: 1BU
• Δείκτης tracking: PTI175
• Βαθμός ρύπανσης: 2 (κανονική)
• Βαθμός προστασίας: IP40
• Μηχανισμός κλάσης II:
• Θερμοκρασία λειτουργίας: T40 (0 °C +40 °C)
• Θερμοκρασία περιβάλλοντος κατά τη μεταφορά: -25 °C +60 °C
• Ονομαστική στιγμιαία τάση: 4.000 V
• Κατηγορία και δομή λογισμικού: κλάση Α

VIMAR

8. KANONEΣ ΕΓΚΑΤΑΣΤΑΣΗΣ.

Η εγκατάσταση πρέπει να πραγματοποιείται από εξειδικευμένο προσωπικό σύμφωνα με τους κανονισμούς που διέπουν την εγκατάσταση του ηλεκτρολογικού εξοπλισμού και ισχύουν στη χώρα όπου εγκαθίστανται τα προϊόντα.

9. KANONIEMOI ANAΦOPAΣ.

Οδηγία ΧΤ. Οδηγία ΕΜΖ. Πρότυπα ΕΝ 60730-1, ΕΝ 60730-2-7.

Κανονισμός REACH (EE) αρ. 1907/2006 – Άρθρο 33. Το προϊόν μπορεί να περιέχει ίχνη μολύβδου.

ΑΗΗΕ - Ενημέρωση των χρηστών

Το σύμβολο διαγραμμένου κάδου απορριμμάτων, όπου υπάρχει επάνω στη συσκευή ή στη συσκευασία της, υποδεικνύει ότι το προϊόν στο τέλος της διάρκειας ζωής του πρέπει να συλλέγεται χωριστά από τα υπόλοιπα απορρίμματα. Στο έλος της χρήσης, ο χρήσης πρέπει να αναλάβει να παραδώσει το προϊόν σε ένα κατάλληλο κέντρο διαφοροποιημένης συλλογής ή να το παραδώσει στον αντιπρόσωπο κατά την αγορά ενός νέου προϊόντος. Ξε καταστήματα πώλησης με επιφάνεια πωλήσεων τουλάχιστον 400 m² μπορεί να παραδοθεί δωρεάν, χωρίς καμία υποχρέωση για αγορά άλλων προϊόντων, τα προϊόντα για διάθεση, με διαστάσεις μικρότερες από 25 cm. Η επαρκής διαφοροποιημένη συλλογή, προκειμένου να ξεκινήσει η επόμενη διαδίκασία ανακύκλωσης, επεξεργασίας και περιβαλλοντικά συμβατής διάθεσης της συσκευής, συμβάλλει στην αποφυγή αρνητικών επιπτώσεων για το περιβάλλον και την υγεία και πρωθεί την επαναχρησιμοποίηση ή/και ανακύκλωση των υλικών από τα οποία αποτελείται η συσκευή.
