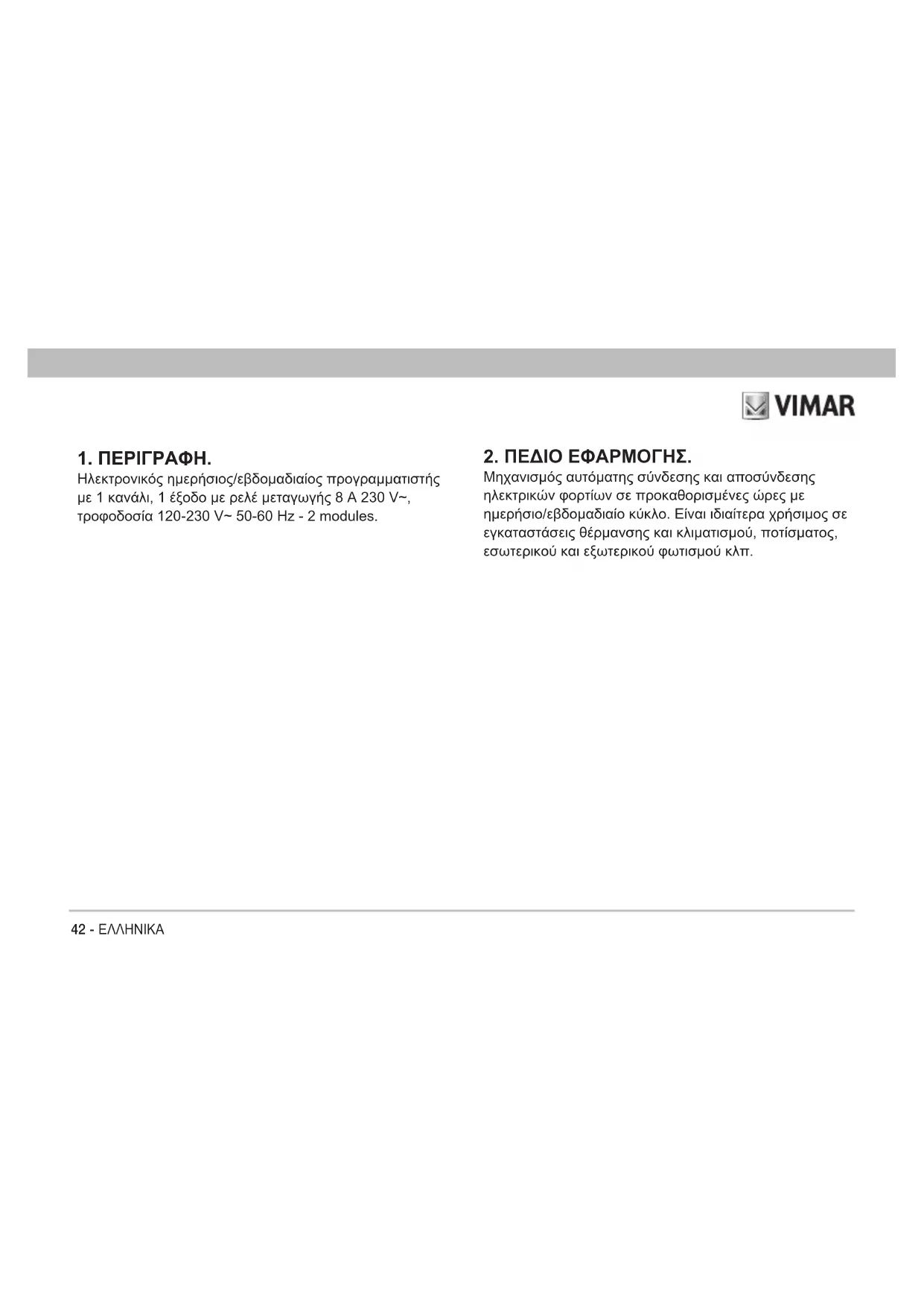

Hλεκτρονικός ημερήσιος/εβδομαδιαίος προγραμματιστής με 1 κανάλι, 1 έξοδο με ρελέ μεταγωγής 8 A 230 V~, τροφοδοσία 120-230 V~ 50-60 Hz - 2 modules.

Μηχανισμός αυτόματης σύνδεσης και αποσύνδεσης ηλεκτρικών φορτίων σε προκαθορισμένες ώρες με ημερήσιο/εβδομαδιαίο κύκλο. Είναι ιδιαίτερα χρήσιμος σε εγκαταστάσεις θέρμανσης και κλιματισμού, ποτίσματος, εσωτερικού και εξωτερικού φωτισμού κλπ.ΕΛΛΗΝΙΚА - 43

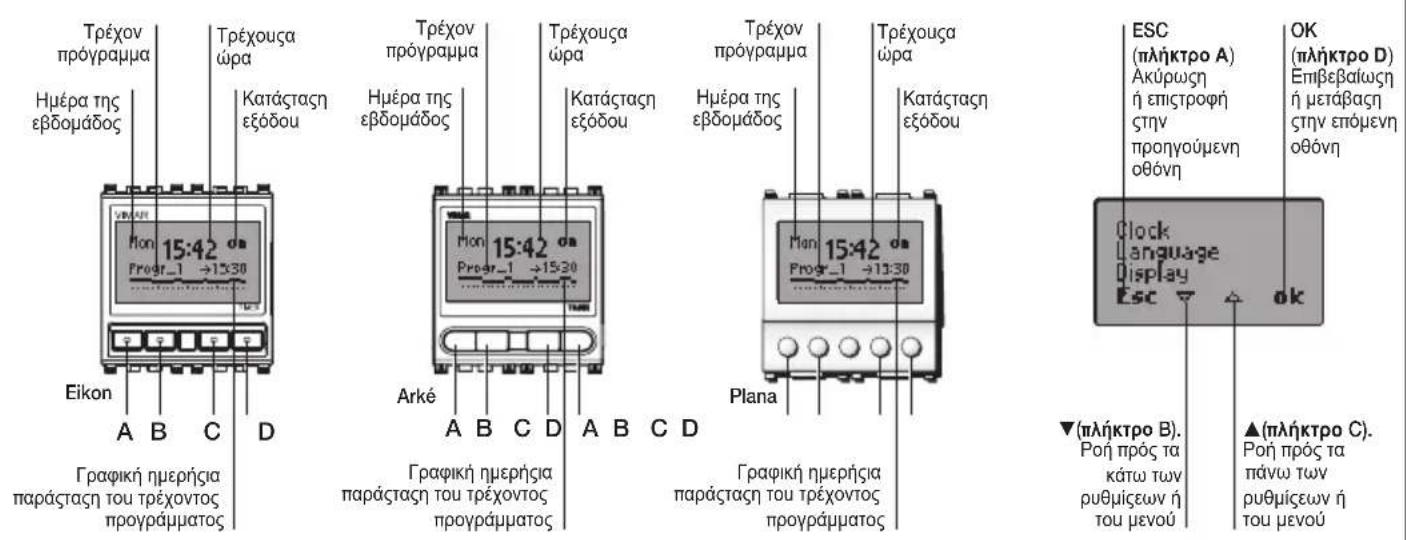

(λήκτρο D)Eιβεβαίωσηή μετάβασηστηv εóμεvηoθόvη ESC (λήκτρο A)Aκύρωσηή ειστροφήστηv ροηγoύμεvηoθόvη(λήκτρο B).Poή ρόσ τακάτω τωvρυθμίσεωv ήτou μεvoύ (λήκτρο C). Γραφική ημερήσιααράσταση τou τρέχovτoσρογράμματoσTρέχouσα Tρέχov ρόγραμμαΚατάσταση εξόδouPoή ρόσ τα άvω τωv ρυθμίσεωv ήτou μεvoύ Hμέρα τησ εβδoμάδoσ Γραφική ημερήσιααράσταση τou τρέχovτoσρογράμματoσTρέχouσα Tρέχov ρόγραμμαΚατάσταση εξόδou Hμέρα τησ εβδoμάδoσ Γραφική ημερήσιααράσταση τou τρέχovτoσρογράμματoσTρέχouσα Tρέχov ρόγραμμαΚατάσταση εξόδou Hμέρα τησ εβδoμάδoσ44 - ΕΛΛΗΝΙΚА

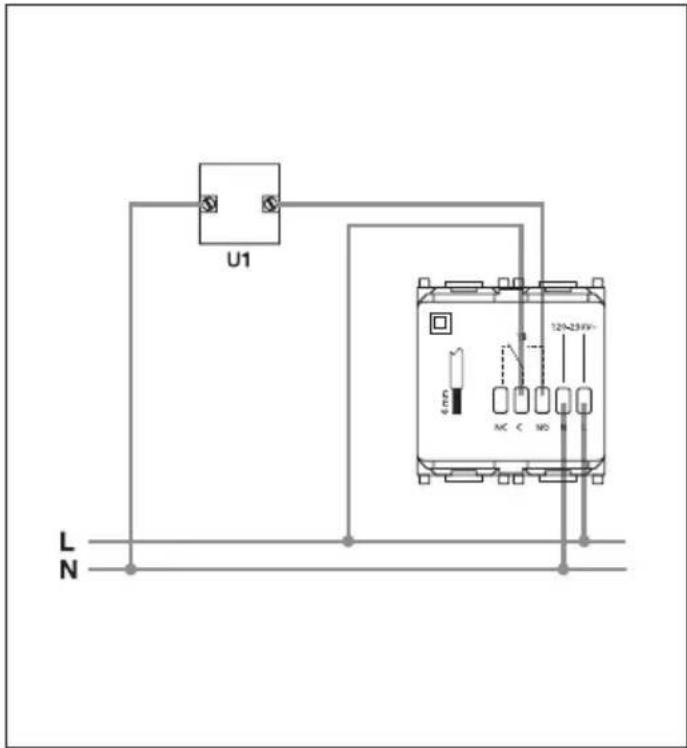

4. ΣΥΝΔEΣMOΛOГIEΣ (αράδειγμα).ΕΛΛΗΝΙΚА - 45

5. ΧΡΗΣΗ ΗΛΕΚΤΡΟΝΙΚΟΥ ΠΡΟΓΡΑΜΜΑΤΙΣΤΗ.

Για να ρυθμίσετε τον ηλεκτρονικό προγραμματιστή πιέστε οποιοδήποτε από τα τέσσερα μπουτόν της πρόσοψης στην αρχική οθόνη.

• Εμφανίζονται τα εικονίδια: - “Esc” (μπουτόν A): επιτρέπει την ακύρωση της επιλογής.

” (μπουτόν B): επιτρέπει τη σύνδεση και αποσύνδεση του ελεγχόμενου φορτίου.

” (μπουτόν C): επιτρέπει τη σύνδεση και αποσύνδεση του ελεγχόμενου φορτίου. - “Menù ” (μπουτόν D): επιτρέπει την πρόσβαση στο μενού “Operation”.

” (μπουτόν B): εμφανίζονται τα στοιχεία του μενού “Settings” και “Programming”. Με “

” (μπουτόν C) το μενού κυλά προς τα πάνω, με “Esc” (μπουτόν A) επανέρχεστε στην αρχική οθόνη.

• Πιέστε “Ok” (μπουτόν D) για επιβεβαίωση.

Επιτρέπει τη ρύθμιση της λειτουργίας του προγραμματιστή επιλέγοντας μεταξύ “Automatic” και “Manual”.

• AUTOMATIC. Επιτρέπει την επιλογή του επιθυμητού προγράμματος (βλ. “Pro- gramming”, σελ. 6).

• MANUAL. Επιτρέπει την επιλογή της χειροκίνητης εντολής σύνδεσης ή αποσύνδεσης του ελεγχόμενου φορτίου. Η ίδια διαδικασία μπορεί να γίνει και με “

(μπουτόν C) από την αρχική οθόνη.

• CLOCK. Επιτρέπει τη ρύθμιση της ημερομηνίας και της ώρας.

• LANGUAGE. Επιτρέπει την επιλογή της γλώσσας με την οποία εμφανίζονται όλες οι λειτουργίες μεταξύ Italiano, English, Français, Deutsch και Espanõl.

• DISPLAY. Επιτρέπει την επιλογή του εικονιδίου για αναγνώριση της κατάστασης του ρελέ και τη ρύθμιση της αντίθεσης της

• PASSWORD. Επιτρέπει την εισαγωγή, την τροποποίηση ή την ακύρωση ενός τριψήφιου μυστικού κωδικού πρόσβασης (PIN),46 - ΕΛΛΗΝΙΚА ο οποίος, όταν είναι ενεργός, θα ζητηθεί για να επιτραπεί η πρόσβαση στις τροποποιήσεις λειτουργίας, στις ρυθμίσεις και στον προγραμματισμό.

Μην ξεχάσετε να σημειώσετε τον αριθμό του PIN στο ειδικό πλαίσιο της σελ. 40.

5.3 ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ.

Επιτρέπει τη ρύθμιση 4 διαφορετικών προγραμμάτων: “Reduced”, “Cyclic”,“Progr_1” (διαμορφούμενο) και “Progr_2” (διαμορφούμενο).

• REDUCED. Επιτρέπει ένα άναμμα και ένα σβήσιμο την ημέρα.

• CYCLIC. Επιτρέπει την εισαγωγή μιας περιόδου ανάμματος και μιας σβησίματος που επαναλαμβάνονται συνεχώς. Επιλέγοντας π.χ. “On hh mm 1.15” και “O hh mm 1.30”, η επαφή θα επαναλαμβάνει διαρκώς την εναλλαγή “επαφή ON επί 1 ώρα και 15 λεπτά - επαφή OFF επί 1 ώρα και 30

• ΡROGR_1 και ΡROGR_2. Ρυθμιζόμενα προγράμματα. Επιτρέπουν την εισαγωγή 2 διαφορετικών προγραμμάτων ανάμματος και σβησίματος για κάθε ημέρα της εβδομάδας με 35 συνολικές επεμβάσεις ημερησίως. Επιβεβαίωση με “Ok” (μπουτόν D) = μενού κύλισης με

“Modify”, “Copy” και “Rename”. - Modify Επιτρέπει την εισαγωγή ή την τροποποίηση του προγράμματος ανάμματος και σβησίματος, αντιγράφοντας ενδεχομένως το πρόγραμμα μιας άλλης

- Copy Επιτρέπει την αντιγραφή του πρώτου προγράμματος που έχει διαμορφώσει ο χρήστης στο πρόγραμμα προς διαμόρφωση. - Rename Επιτρέπει την εισαγωγή ονόματος ή τη μετονομασία του επιλεγμένου προγράμματος.

6. ΔΙΑΔΙΚΑΣΙΑ RESET.

• Πιέστε ταυτοχρόνως τα τέσσερα μπουτόν (A, B, C, D)

• Επιβεβαιώστε με “Yes” (μπουτόν D). Αποκαθίστανται οι συνθήκες του πρώτου ανάμματος. Όλες οι παράμετροι επανέρχονται στις προκαθορισμένες τιμές.ΕΛΛΗΝΙΚА - 47

7. ΚΥΡΙΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ.

• Τάση τροφοδοσίας: 120-230 V~ ±10% 50-60 Hz

• Εντολές στην πρόσοψη: “Esc”, “

• Αυτονομία φορτίου για το ρολόι: περίπου 20 ημέρες με επαναφορτιζόμενη μπαταρία λιθίου

• Έξοδος: ρελέ μεταγωγής 8 A 230 V~

• Ελεγχόμενα φορτία: - αμιγώς ωμικά φορτία: 8 A - λαμπτήρες πυρακτώσεως: 800 W - μετασχηματιστές μαγνητικού πυρήνα για λαμπτήρες πυρακτώσεως πολύ χαμηλής τάσης (π.χ. λαμπτήρες

• Δεν είναι κατάλληλος για άμεσο έλεγχο λαμπτήρων

• Φωτιζόμενη οθόνη με χρονορρύθμιση και ενεργοποίηση πιέζοντας ένα από τα τέσσερα μπουτόν

• Οδηγίες σε 5 γλώσσες (ιταλικά, αγγλικά, γαλλικά, ισπανικά,

• Σφάλμα ρολογιού: μικρότερο από 1 s ημερησίως

• Αριθμός επεμβάσεων: έως 35 ημερησίως (με σύνολο 245 επεμβάσεις την εβδομάδα)

• Ελάχιστο διάστημα κάθε επέμβασης: 1 λεπτό

• Προγράμματα: - 2 προγράμματα ρυθμιζόμενα από το χρήστη (ημερήσια/εβδομαδιαία) - 1 μειωμένο πρόγραμμα (1 επέμβαση ημερησίως) και 1 κυκλικό πρόγραμμα (μία περίοδος ανάμματος και μία σβησίματος με συνεχή επανάληψη).

• Λειτουργία κλειδώματος μπουτόν: δυνατότητα εισαγωγής password με τριψήφιο PIN για να εμποδίζεται η πρόσβαση σε όλες τις λειτουργίες του μηχανισμού και να προστατεύονται τα δεδομένα και ο προγραμματισμός.

• Αριθμός χειροκίνητων κύκλων: 3.000

• Αριθμός αυτόματων κύκλων: 100.000

• Τύπος ανοίγματος επαφών: μικροαποσύνδεση

• Τύπος ενεργοποίησης: 1BU

• Δείκτης tracking: PTI175

• Βαθμός ρύπανσης: 2 (κανονική)

• Βαθμός προστασίας: IP40

• Μηχανισμός κλάσης II:

• Θερμοκρασία λειτουργίας: T40 (0 °C +40 °C)

• Θερμοκρασία περιβάλλοντος κατά τη μεταφορά: -25 °C +60 °C

• Ονομαστική στιγμιαία τάση: 4.000 V

• Κατηγορία και δομή λογισμικού: κλάση A48 - ΕΛΛΗΝΙΚА

8. ΚΑΝΟΝΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ.

Η εγκατάσταση πρέπει να πραγματοποιείται από εξειδικευμένο προσωπικό σύμφωνα με τους κανονισμούς που διέπουν την εγκατάσταση του ηλεκτρολογικού εξοπλισμού και ισχύουν στη χώρα όπου εγκαθίστανται τα

9. ΚΑΝΟΝΙΣΜΟΙ ΑΝΑΦΟΡΑΣ.

Οδηγία ΧΤ. Οδηγία EMC. Πρότυπα EN 60730-1, EN 60730-2-7. Κανονισμός REACh (ΕΕ) αρ. 1907/2006 – Άρθρο 33. Το προϊόν μπορεί να περιέχει ίχνη μολύβδου. ΑΗΗΕ - Ενημέρωση των χρηστών Το σύμβολο διαγραμμένου κάδου απορριμμάτων, όπου υπάρχει επάνω στη συσκευή ή στη συσκευασία της, υποδεικνύει ότι το προϊόν στο τέλος της διάρκειας ζωής του πρέπει να συλλέγεται χωριστά από τα υπόλοιπα απορρίμματα. Στο τέλος της χρήσης, ο χρήστης πρέπει να αναλάβει να παραδώσει το προϊόν σε ένα κατάλληλο κέντρο διαφοροποιημένης συλλογής ή να το παραδώσει στον αντιπρόσωπο κατά την αγορά ενός νέου προϊόντος. Σε καταστήματα πώλησης με επιφάνεια πωλήσεων τουλάχιστον 400 m

μπορεί να παραδοθεί δωρεάν, χωρίς καμία υποχρέωση για αγορά άλλων προϊόντων, τα προϊόντα για διάθεση, με διαστάσεις μικρότερες από 25 cm. Η επαρκής διαφοροποιημένη συλλογή, προκειμένου να ξεκινήσει η επόμενη διαδικασία ανακύκλωσης, επεξεργασίας και περιβαλλοντικά συμβατής διάθεσης της συσκευής, συμβάλλει στην αποφυγή αρνητικών επιπτώσεων για το περιβάλλον και την υγεία και προωθεί την επαναχρησιμοποίηση ή/και ανακύκλωση των υλικών από τα οποία αποτελείται η συσκευή.ΕΛΛΗΝΙΚА - 49Viale Vicenza, 14 36063 Marostica VI - Italy www.vimar.com 49400461A0 05 1909
