Marca	Vimar
Modello	19448.B
Tipo di prodotto	Commutatore programmabile elettronico (interruttore orario)
Categoria	Commutatore
Alimentazione	120-230 V~ ±10 %, 50-60 Hz
Assorbimento massimo	1 W
Uscita	Relè invertitore 8 A, 230 V~
Tipo di carico comandabile	Carichi resistivi 8 A, lampade a incandescenza 800 W, trasformatori magnetici 800 W (non adatto per lampade fluorescenti)
Riserva di marcia dell'orologio	Circa 20 giorni (batteria ricaricabile al litio)
Numero di programmi	4: Ridotto, Ciclico, Progr_1, Progr_2 (personalizzabili)
Operazioni max al giorno	35 (245 a settimana)
Intervallo minimo tra le operazioni	1 minuto
Precisione dell'orologio	< 1 s al giorno
Display	LCD retroilluminato temporizzato
Lingue dell'interfaccia	Italiano, Inglese, Francese, Spagnolo, Tedesco
Protezione tramite password	Sì (PIN a 3 cifre)
Grado di protezione	IP40
Classe elettrica	Classe II
Temperatura di funzionamento	0 °C a +40 °C
Temperatura di trasporto	-25 °C a +60 °C
Numero di cicli manuali	3 000
Numero di cicli automatici	100 000
Formato	2 moduli (standard 36 mm di larghezza)
Manutenzione e pulizia	Pulire con un panno asciutto; non utilizzare solventi o liquidi
Sicurezza	Installazione da parte di personale qualificato, conformità alle norme vigenti; rispetto della normativa RAEE

Domande frequenti - 19448.B Vimar

Come regolare l'orologio dell'interruttore orario Vimar 19448.B?

Accedere al menu Parametri premendo il tasto D (Menu), quindi selezionare Orologio con i tasti ▲/▼ e confermare con OK. Impostare la data e l'ora con i tasti, quindi confermare.

Quali tipi di programmi sono disponibili?

Quattro programmi: Ridotto (1 accensione/spegnimento al giorno), Ciclico (periodi On/Off ripetitivi), Progr_1 e Progr_2 (personalizzabili fino a 35 operazioni al giorno).

Come passare dalla modalità automatica a quella manuale?

Dalla schermata principale, premere il tasto D (Menu), quindi selezionare Funzionamento. Scegliere Automatico per seguire la programmazione, o Manuale per comandare manualmente il carico con i tasti ▼/▲.

Cosa fare se ho dimenticato il codice PIN?

Il codice PIN è a 3 cifre. Se lo dimentica, deve eseguire un reset premendo contemporaneamente i quattro tasti frontali (A, B, C, D). Tutti i parametri verranno azzerati e il PIN cancellato.

Come programmare un ciclo settimanale personalizzato?

Nel menu Programmazione, selezionare Progr_1 o Progr_2. Scegliere Modifica, quindi impostare le ore di accensione e spegnimento per ogni giorno della settimana. È possibile copiare un programma da un giorno all'altro con l'opzione Copia.

Il display non si accende, cosa fare?

Lo schermo è retroilluminato temporizzato. Premere uno dei tasti per attivarlo. Se non viene visualizzato nulla, controllare l'alimentazione elettrica (120-230 V~) e che l'apparecchio sia correttamente collegato.

Posso comandare lampade LED con questo interruttore?

Il manuale indica che l'apparecchio non è adatto al comando diretto di lampade fluorescenti. Per i LED, si consiglia di verificare la compatibilità; utilizzare preferibilmente carichi resistivi o trasformatori adatti.

Come cambiare la lingua dell'interfaccia?

Andare su Parametri > Lingua. È possibile scegliere tra: Italiano, English, Français, Español, Deutsch. Selezionare con i tasti ▲/▼ e confermare con OK.

L'interruttore orario non rispetta gli orari programmati, cosa verificare?

Assicurarsi che l'orologio sia impostato correttamente e che la riserva di marcia sia sufficiente (circa 20 giorni). Verificare anche che la modalità di funzionamento sia su Automatico e non su Manuale. Se il problema persiste, eseguire un reset.

Come installare l'apparecchio in sicurezza?

L'installazione deve essere eseguita da personale qualificato in conformità con le norme elettriche vigenti. Spegnere l'alimentazione prima di qualsiasi intervento. L'apparecchio è di classe II e ha un grado di protezione IP40.

MANUALE UTENTE 19448.B Vimar

Orologio elettronico programmatore

Electronic programmable timer switch

Orologio programmatore elettronico.... 1

ENGLISH

Electronic programmable timer switch 9

FRANÇAIS

Spazio riservato per annotare le tre cifre del PIN della eventuale password di protezione.

(vedi "Password", pag. 5)

INDICE

1. Descrizione 2
2. Campo di applicazione 2
3. Vista frontale, comandi e display.... 3
4. Collegamenti 4
5. Utilizzo dell'orologio programmatore elettronico
   5.1. Funzionamento 5
   5.2. Impostazioni 5
   5.3. Programmazione....6
6. Procedura di reset.... 6
7. Principali caratteristiche.... 6
8. Regole di installazione....7
9. Conformità normativa 7

VIMAR

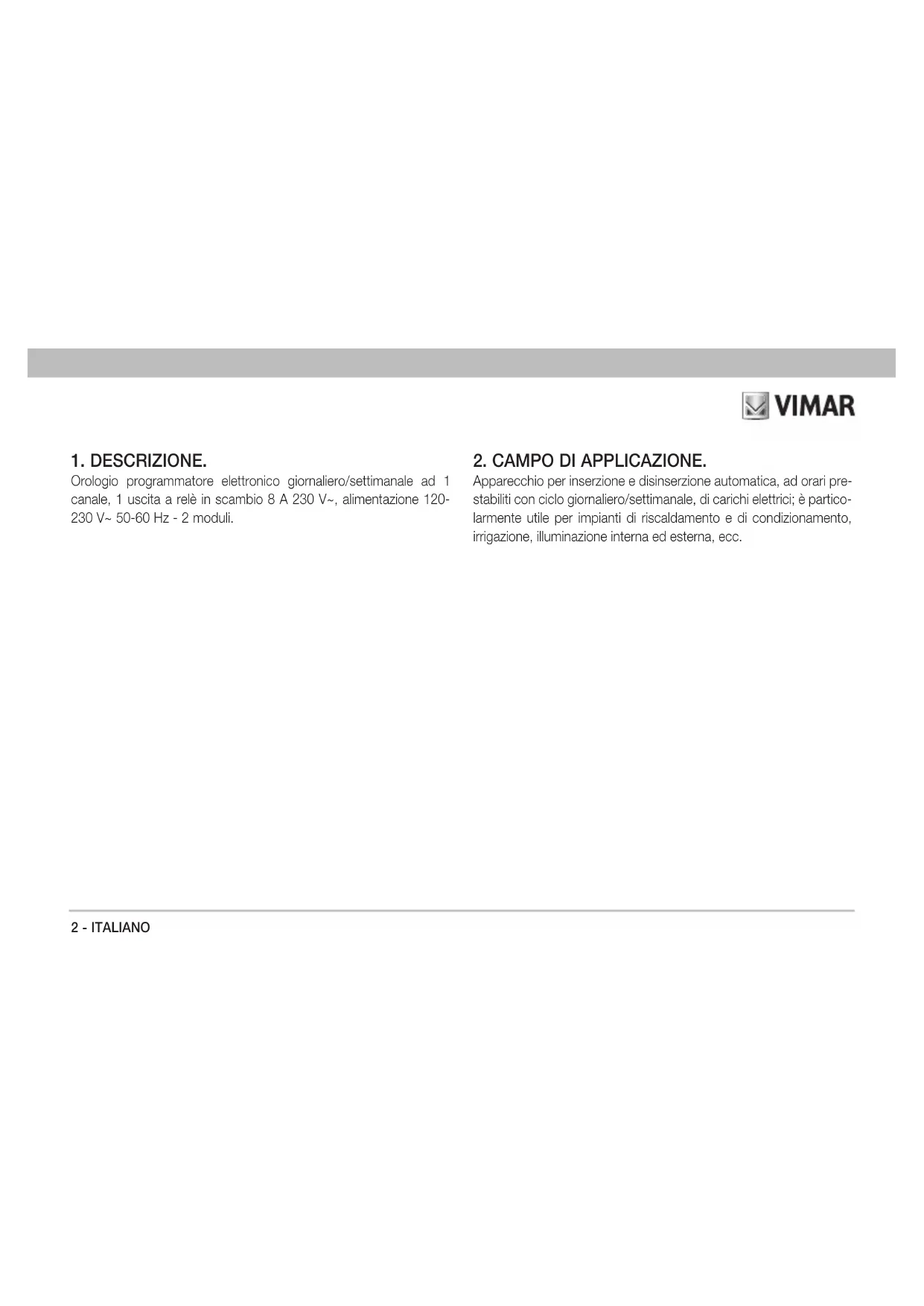

1. DESCRIZIONE.

Orologio programmatore elettronico giornaliero/settimanale ad 1 canale, 1 uscita a relè in scambio 8 A 230 V\~, alimentazione 120-230 V\~ 50-60 Hz - 2 moduli.

2. CAMPO DI APPLICAZIONE.

Apparecchio per inserzione e disinserzione automatica, ad orari prestabiliti con ciclo giornaliero/settimanale, di carichi elettrici; è particolarmente utile per impianti di riscaldamento e di condizionamento, irrigazione, illuminazione interna ed esterna, ecc.

VIMAR

3. VISTA FRONTALE, COMANDI E DISPLAY.

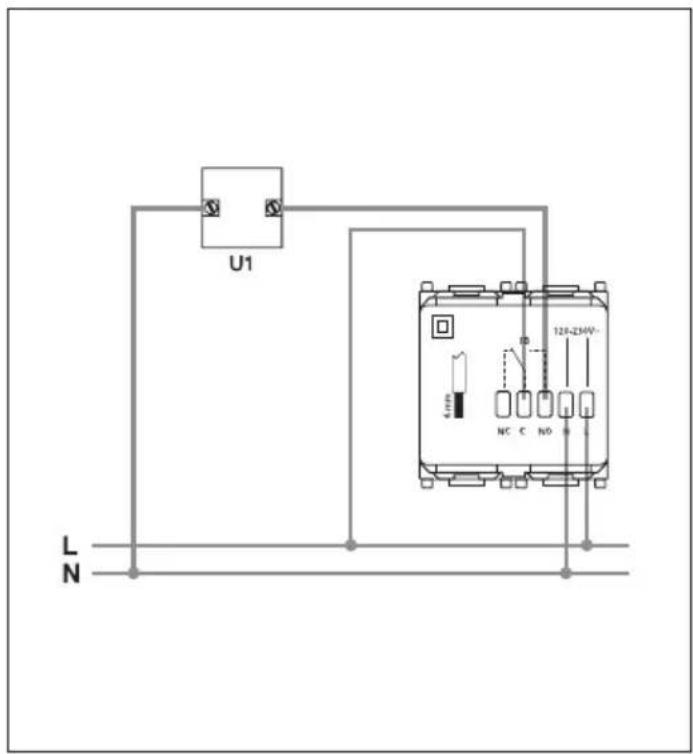

4. COLLEGAMENTI (esempio).

Per impostare l'orologio programmatore elettronico, dalla videata base del display, premere uno qualsiasi dei quattro tasti frontali.

• Vengono visualizzate le icone:
- "Esc" (tasto A): consente di annullare la selezione.
- “▼” (tasto B): consente di attivare e disattivare il carico controllato.
- “▲” (tasto C): consente di attivare e disattivare il carico controllato.
- "Menù" (tasto D): consente di accedere al menù "Funzionamento".
- Premere “▼” (tasto B): compaiono le voci del menù “Impostazioni” e “Programmazione”; con “▲” (tasto C) si scorre il menù verso l’alto, con “Esc” (tasto A) si torna al menù precedente.
- Premere "Ok" (tasto D) per confermare.

5.1 FUNZIONAMENTO.

Consente di impostare il funzionamento dell'orologio programmatore elettronico scegliendo tra "Automatico" e "Manuale".

- AUTOMATICO.

Consente di impostare il tipo di programma scelto (vedi "Programmazione", pag. 6).

- MANUALE.

Consente di impostare il comando manuale di attivazione o disattivazione del carico controllato. La stessa operazione può essere effettuata anche tramite “▼” (tasto B) o “▲” (tasto C) nella videata base del display.

5.2 IMPOSTAZIONI.

Consente di impostare "Orologio", "Lingua", "Display" e "Password".

- OROLOGIO.

Consente di regolare la data e l'ora corrente.

• LINGUA.

Consente di impostare il linguaggio con cui verranno visualizzate tutte le istruzioni, scegliendo tra Italiano, English, Français, Español e Deutsch.

- DISPLAY.

Consente di scegliere il tipo di icona per identificare lo stato del relè e di regolare il contrasto di visualizzazione del display.

- PASSWORD.

Consente di impostare, modificare o disattivare un codice segreto di accesso (PIN) a tre cifre che verrà richiesto, quando attivato, per accedere alle modifiche di funzionamento, impostazione e programmazione.

Attenzione!

Ricordatevi di annotare il numero del PIN nell'apposito spazio previsto nel riquadro a pag. 1.

VIMAR

5.3 PROGRAMMAZIONE.

Consente di impostare 4 diversi programmi: "Ridotto", "Ciclico", "Progr_1" (personalizzabile) e "Progr_2" (personalizzabile).

- RIDOTTO.

Consente una accensione e uno spegnimento al giorno.

• CICLICO.

Consente di impostare un periodo di accensione e uno di spegnimento ripetuti in continuazione.

Ad esempio, impostando "On hh mm 1.15" e "Off hh mm 1.30", il contatto ripeterà in continuazione la sequenza "contatto ON per 1 ora e 15 minuti - contatto OFF per 1 ora e 30 minuti".

• PROGR_1 e PROGR_2.

Programmi personalizzati. Consentono di impostare 2 diversi programmi di accensione e spegnimento per ogni singolo giorno della settimana, per un massimo di 35 interventi al giorno.

Conferma "ok" (tasto D) = menù a scorrimento con impostazioni "Modifica", "Copia" e "Rinomina".

- Modifica

Consente di impostare o modificare il programma di accensione e di spegnimento, eventualmente eseguendo una copia del programma di qualsiasi altro giorno.

- Copia.

Consente di copiare il primo programma, già configurato dall'utente, nel secondo da configurare.

- Rinomina

Consente di dare un nome o di rinominare il programma impostato.

6. PROCEDURA DI RESET.

• Premere contemporaneamente i quattro tasti (tasto A, tasto B, tasto C, tasto D)
• Confermare con "Si" (tasto D).

Vengono ripristinate le condizioni di prima accensione; tutti i parametri vengono resettati.

7. PRINCIPALI CARATTERISTICHE.

• Tensione di alimentazione: 120-230 V\~ ± 10% 50-60 Hz
  • Assorbimento massimo: 1 W
• Comandi frontali: "Esc", "▲", "▼", "Set"/"ok"
• Riserva di carica per l'orologio: circa 20 giorni, mediante batteria tampone al litio ricaricabile
  • Uscita: relè in scambio 8 A 230 V\~

• Carichi comandabili:

• carichi puramente resistivi -w : 8 A

• lampade ad incandescenza ⚙ : 800 W
• trasformatori a nucleo magnetico per lampade incandescenti a bassissima tensione (ad esempio, lampade alogene) : 800 W

VIMAR

• Non adatto al comando diretto di lampade fluorescenti
- Display a retroilluminazione temporizzata, attivata premendo uno dei quattro pulsanti
- Istruzioni in 5 lingue (italiano, inglese, francese, spagnolo, tedesco)
- Reset del dispositivo
- Errore orologio: minore di 1 s al giorno
- Numero interventi: max 35 al giorno (per un max di 245 interventi alla settimana)
- Intervallo minimo di ogni intervento: 1 minuto
- Programmi:
- 2 programmi completamente configurabili dall'utente (giornalieri/settimanali)
- 1 programma ridotto (1 intervento al giorno) e 1 programma ciclico (un periodo di accensione e uno di spegnimento ripetuti in continuazione)
- Funzione di blocco tastiera: possibilità di impostare una password con PIN a 3 cifre per bloccare l'accesso a tutte le funzioni dell'apparecchio e proteggerne i dati impostati e la programmazione.
- Numero di cicli manuali: 3.000
- Numero di cicli automatici: 100.000
- Tipo di apertura dei contatti: microdisconnessione
- Tipo di azione: 1BU
- Indice di tracking: PTI175
- Grado di inquinamento: 2 (normale)
- Grado di protezione: IP40
- Apparecchio di classe II:

• Temperatura di funzionamento: T40 (0 °C +40 °C)
- Temperatura ambiente durante il trasporto: -25 °C +60 °C
• Tensione impulsiva nominale: 4.000 V
- Classe e struttura del software: classe A

8. REGOLE D'INSTALLAZIONE.

L'installazione deve essere effettuata da personale qualificato con l'osservanza delle disposizioni regolanti l'installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.

Direttiva BT. Direttiva EMC. Norme EN 60730-1, EN 60730-2-7.

Regolamento REACH (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di piombo.

RAEE - Informazione agli utilizzatori

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l'apparecchiatura che si desidera smaltire al distributore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400 m² è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.
