19448.B - Commutateur Vimar - Notice d'utilisation et mode d'emploi gratuit

Marque	Vimar
Modèle	19448.B
Type de produit	Commutateur programmable électronique (inter horaire)
Catégorie	Commutateur
Alimentation	120-230 V~ ±10 %, 50-60 Hz
Absorption maximale	1 W
Sortie	Relais inverseur 8 A, 230 V~
Type de charge commandable	Charges résistives 8 A, lampes à incandescence 800 W, transformateurs magnétiques 800 W (non adapté aux lampes fluorescentes)
Réserve de marche de l'horloge	Environ 20 jours (batterie rechargeable au lithium)
Nombre de programmes	4 : Réduit, Cyclique, Progr_1, Progr_2 (personnalisables)
Opérations max par jour	35 (245 par semaine)
Intervalle minimum entre opérations	1 minute
Précision de l'horloge	< 1 s par jour
Affichage	LCD rétroéclairé temporisé
Langues d'interface	Italien, Anglais, Français, Espagnol, Allemand
Protection par mot de passe	Oui (PIN à 3 chiffres)
Degré de protection	IP40
Classe électrique	Classe II
Température de fonctionnement	0 °C à +40 °C
Température de transport	-25 °C à +60 °C
Nombre de cycles manuels	3 000
Nombre de cycles automatiques	100 000
Format	2 modules (standard 36 mm de largeur)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants ou liquides
Sécurité	Installation par personnel qualifié, conformité aux normes en vigueur ; respect de la réglementation DEEE

FOIRE AUX QUESTIONS - 19448.B Vimar

Comment régler l'horloge de l'inter horaire Vimar 19448.B ?

Accédez au menu Paramètres en appuyant sur la touche D (Menu), puis sélectionnez Horloge avec les touches ▲/▼ et validez avec OK. Réglez la date et l'heure à l'aide des touches, puis confirmez.

Quels types de programmes sont disponibles ?

Quatre programmes : Réduit (1 allumage/extinction par jour), Cyclique (périodes On/Off répétitives), Progr_1 et Progr_2 (personnalisables jusqu'à 35 opérations par jour).

Comment basculer entre mode automatique et manuel ?

Depuis l'écran de base, appuyez sur la touche D (Menu), puis sélectionnez Fonctionnement. Choisissez Automatique pour suivre la programmation, ou Manuel pour commander manuellement la charge avec les touches ▼/▲.

Que faire si j'ai oublié mon code PIN ?

Le code PIN est à 3 chiffres. Si vous l'oubliez, vous devez effectuer une réinitialisation en appuyant simultanément sur les quatre touches frontales (A, B, C, D). Tous les paramètres seront réinitialisés et le PIN supprimé.

Comment programmer un cycle hebdomadaire personnalisé ?

Dans le menu Programmation, sélectionnez Progr_1 ou Progr_2. Choisissez Modifier, puis réglez les heures d'allumage et d'extinction pour chaque jour de la semaine. Vous pouvez copier un programme d'un jour à un autre avec l'option Copier.

L'affichage ne s'allume pas, que faire ?

L'écran est rétroéclairé temporisé. Appuyez sur l'une des touches pour l'activer. Si rien ne s'affiche, vérifiez l'alimentation électrique (120-230 V~) et que l'appareil est correctement branché.

Puis-je commander des lampes LED avec cet interrupteur ?

La notice indique que l'appareil n'est pas adapté à la commande directe de lampes fluorescentes. Pour les LED, il est conseillé de vérifier la compatibilité ; utilisez de préférence des charges résistives ou des transformateurs adaptés.

Comment changer la langue de l'interface ?

Allez dans Paramètres > Langue. Vous pouvez choisir parmi : Italiano, English, Français, Español, Deutsch. Sélectionnez avec les touches ▲/▼ et validez avec OK.

L'inter horaire ne respecte pas les horaires programmés, que vérifier ?

Assurez-vous que l'horloge est correctement réglée et que la réserve de marche est suffisante (environ 20 jours). Vérifiez aussi que le mode de fonctionnement est sur Automatique et non sur Manuel. Si le problème persiste, effectuez une réinitialisation.

Comment installer l'appareil en toute sécurité ?

L'installation doit être réalisée par un personnel qualifié conformément aux normes électriques en vigueur. Coupez l'alimentation avant toute intervention. L'appareil est de classe II et possède un degré de protection IP40.

MODE D'EMPLOI 19448.B Vimar

Inter horaire programmable électronique

Inter horaire programmable électronique 17

Espace réservé pour noter les trois chiffres de votre numéro d'identification personnel (PIN) de l'éventuel mot de passe de protection.

(voir "Mot de passe", pag. 21)

TABLES Des matieres

1. Description 18
2. Domaine d'application.... 18
3. Vue frontale, vue commandes et display 19
4. Connexions.... 20
5. Utilisation de l'inter horaire programmable électronique

5.1. Fonctionnement 21 5.2. Paramètres 21 5.3. Programmation 22

1. Procédure de réinitialisation.... 22
2. Caractéristiques techniques 22
3. Règles d'installation 23
4. Conformité aux Normes 23

1. DESCRIPTION.

Horloge programmateur électronique journalière/hebdomadaire à 1 canal, 1 sortie par relais avec contacts inverseur 8 A 230 V\~, alimentation 120-230 V\~ 50-60 Hz - 2 modules.

2. Domaine d'application.

Appareil avec insertion et désintention automatique, à horaires pré-définis avec cycle quotidien/hebdomadaire, de charges électriques; particulièrement utile pour les installations de chauffage et de climatisation, d'irrigation, d'éclairage intérieur et extérieur, etc.

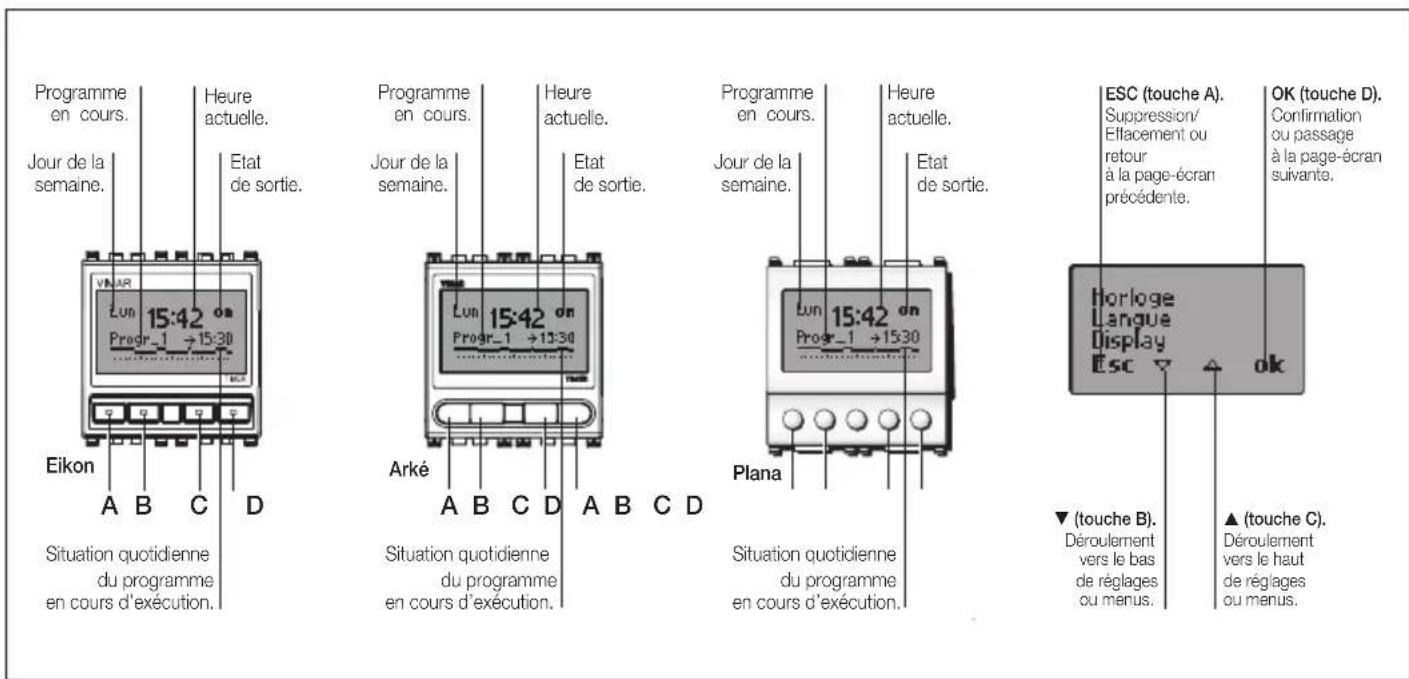

3. VUE Frontale, VUE commandes et display.

Programme en cours. Jour de la semaine. Eikon A B C D Heure actuelle. Etat de sortie. Lun 15:42 on Progr_1 →15:30 Arké Situation quotidienne du programme en cours d'exécution. Heure actuelle. Jour de la semaine. Heure actuelle. Etat de sortie. Lun 15:42 on Progr_1 →13:30 Plana Situation quotidienne du programme en cours d'exécution. Heure actuelle. Jour de la semaine. Heure actuelle. Etat de sortie. ESC (touche A). Suppression/ Effacement ou retour à la page-écran précédente. Horloge Langue Display Esc ▼ ok ▼ (touche B). Déroulement vers le bas de réglages ou menus. OK (touche D). Confirmation ou passage à la page-écran suivante. ▲ (touche C). Déroulement vers le haut de réglages ou menus.

1. CONNEXIONS (exemple).

U1 120~230V~ L N

VIMAR

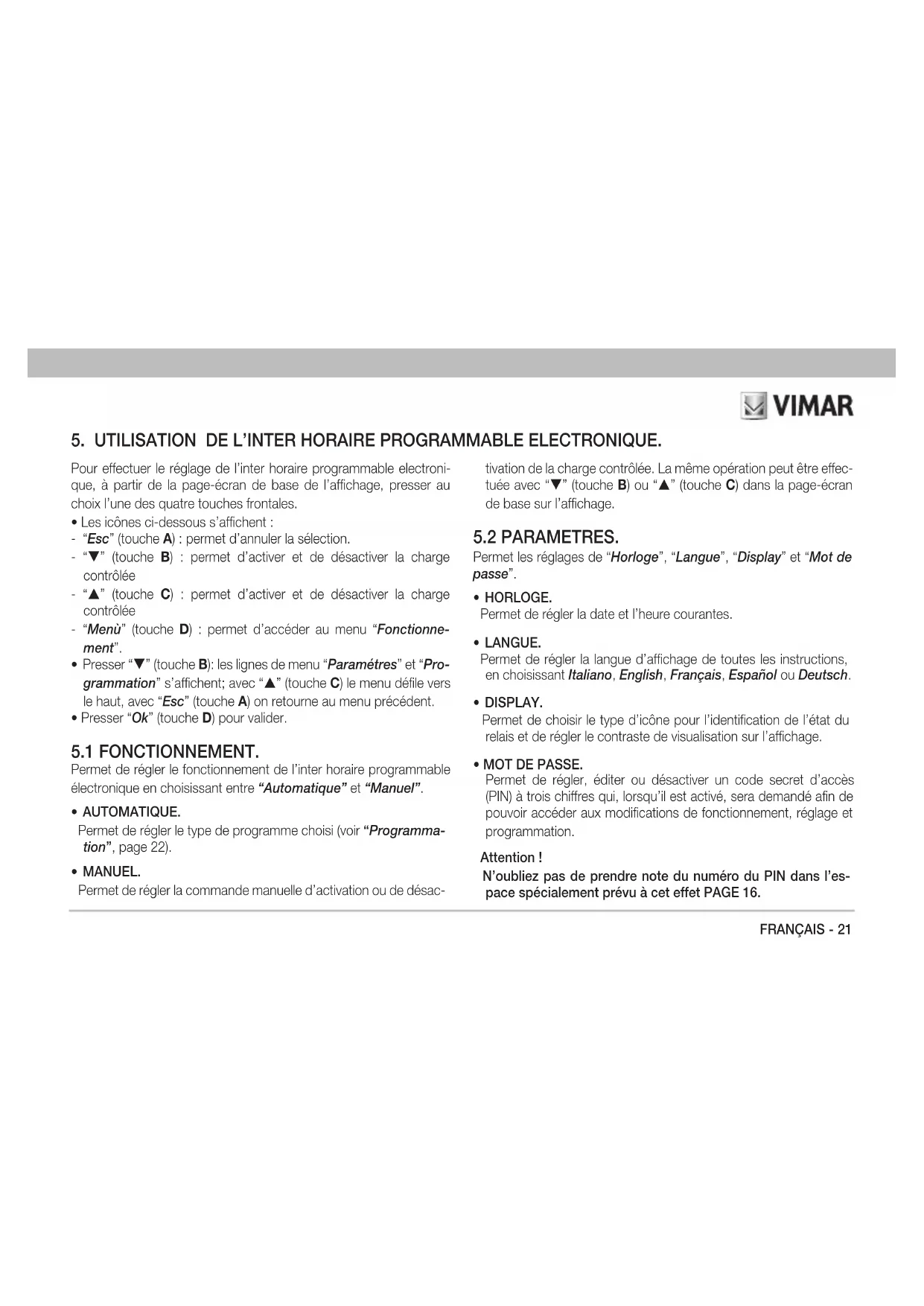

5. Utilisation de l'inter horaire programmable electronique.

Pour effectuer le réglage de l'inter horaire programmable électronique, à partir de la page-écran de base de l'affichage, presser au choix l'une des quatre touches frontales.

• Les icônes ci-dessous s'affichent :
• "Esc" (touche A) : permet d'annuler la sélection.
• "▼" (touche B) : permet d'activer et de désactiver la charge contrôlée
• “▲” (touche C) : permet d'activer et de désactiver la charge contrôlée
• "Menù" (touche D) : permet d'accéder au menu "Fonctionnement".
• Presser “▼” (touche B): les lignes de menu “Paramètres” et “Programmation” s'affichent; avec “▲” (touche C) le menu défile vers le haut, avec “Esc” (touche A) on retourne au menu précédent.
• Presser "Ok" (touche D) pour valider.

5.1 FONCTIONNEMENT.

Permet de régler le fonctionnement de l'inter horaire programmable électronique en choisissant entre "Automatique" et "Manuel".

• AUTOMATIQUE.

Permet de régler le type de programme choisi (voir "Programmation", page 22).

• MANUEL.

Permet de régler la commande manuelle d'activation ou de désac-

tivation de la charge contrôlée. La même opération peut être effectuée avec “▼” (touche B) ou “▲” (touche C) dans la page-écran de base sur l'affichage.

5.2 PARAMETRES.

Permet les réglages de "Horloge", "Langue", "Display" et "Mot de passe".

• HORLOGE. Permet de régler la date et l'heure courantes.

• LANGUE.

Permet de régler la langue d'affichage de toutes les instructions, en choisissant Italiano, English, Français, Español ou Deutsch.

- DISPLAY.

Permet de choisir le type d'icône pour l'identification de l'état du relais et de régler le contraste de visualisation sur l'affichage.

• MOT DE PASSE.

Permet de régler, éditer ou désactiver un code secret d'accès (PIN) à trois chiffres qui, lorsqu'il est activé, sera demandé afin de pouvoir accéder aux modifications de fonctionnement, réglage et programmation.

Attention!

N'oubliez pas de prendre note du numéro du PIN dans l'espace spécialement prévu à cet effet PAGE 16.

5.3 PROGRAMMATION.

Permet le réglage de 4 programmes différents : "Réduit", "Cyclique", "Progr_1" (personnalisable) et "Progr_2" (personnalisable).

- REDUIT.

Permet un allumage et une extinction par jour.

- CYCLIQUE.

Permet de régler une période d'allumage et une période d'extinction se répétant continuellement.

Par exemple, en réglant "On hh mm 1.15" eT "Off hh mm 1.30", le contact répétera constamment en séquence "contact ON pendant 1 heure et 15 minutes – contact OFF pendant 1 heure et 30 minutes".

• PROGR_1 e PROGR_2.

Programmes personnalisés. Ils permettent le réglage de 2 programmes différents d'allumage et d'extinction pour chaque jour de la semaine, avec un maximum de 35 opérations par jour.

Validation "ok" (touche D) = menu déroulant avec réglages "Modifier", "Copier" e "Redésigner".

- Modifier.

Permet de régler ou de modifier le programme d'allumage et d'extinction, en effectuant le cas échéant une copie du programme d'un autre jour, quel qu'il soit.

- Copier.

Permet de copier le premier programme, déjà configuré par l'usager, dans le second programme à configurer.

- Redésigner

Permet de donner un nom ou de renommer le programme réglé.

6. Procedure de reinitialisation.

• Presser en même temps les quatre touches (touche A, touche B, touche C, touche D)
• Valider avec "Oui" (touche D).

Les conditions du premier allumage sont rétablies; tous les paramètres sont réinitialisés.

7. Caracteristiques techniques.

• Alimentation : 120-230 V\~ ± 10% 50-60 Hz - Absorption max : 1 W - Commandes frontales: "Esc", "▲", "▼", "Set"/"ok" - Réserve de charge pour l'horloge : 20 jours environ, avec batterie tampon rechargeable au lithium - Sortie : relais inverseur 8 A 230 V\~ - charges commandables :

• charges purement résistives - : 8 A
• lampes à incandescence ⚙ : 800 W
• transformateurs à noyau magnétique pour lampes à incandescence à très faible tension (par exemple, lampes halogènes) : 800 W

VIMAR

• Non adapté à la commande directe de lampes fluorescentes
• Visuel à éclairage par l'arrière temporisé, que vous activez en appuyant sur l'un des quatre poussoirs
• Instructions en 5 langues (italien, anglais, français, espagnol, allemand) • Réinitialisation du dispositif
• Précision horloge : < 1 s par jour
• Nombre d'opérations : max. 35 par jour (pour un max., de 245 opérations par semaine)
• Intervalle minimum de chaque intervention : 1 minute
• Programmes :
• 2 programmes complètement configurables par l'utilisateur (quotidiens/hebdomadaires)
• 1 programme réduit (1 opération par jour) et 1 programme cyclique (une période d'allumage et une période d'extinction se répétant continuellement)
• Fonction de blocage du clavier : possibilité d'installer un mot de passe avec PIN à 3 chiffres pour bloquer l'accès à toutes les fonctions de l'appareil et en protéger le données saisies et la programmation.
• Nombre de cycles manuels : 3.000
• Nombre de cycles automatiques : 100.000
• Type d'ouverture des contacts : microdéconnexion
• Type d'action: 1BU
• Indice de tracking: PTI175 • Degré de pollution : 2 (normal) • Degré de protection : IP40
• Appareil de classe II :

• Température de fonctionnement : T40 (0 °C +40 °C) • Température ambiante pendant le transport : -25 °C +60 °C - Impulsion de tension: 4.000 V - Classe et structure du logiciel: A

8. REGLES D'installation.

L'installation doit être confiée à des personnel qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de plomb.

DEEE - Informations pour les utilisateurs

Le symbole du caisson barré, là où il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m². La collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composé.
