Tipo di prodotto	Programmatore elettronico orario (interruttore orario)
Marca	Vimar
Modello	20448.B
Alimentazione	120-230 V~ ± 10%, 50-60 Hz, 1 W max
Uscita	Relè invertitore 8 A, 230 V~
Dimensioni (L x H x P)	35,8 mm x 45,5 mm x 58,5 mm (2 moduli 17,9 mm)
Peso	Circa 0,2 kg
Grado di protezione	IP40
Classe elettrica	Classe II
Temperatura di funzionamento	da 0 °C a +40 °C
Riserva di marcia orologio	Circa 20 giorni (batteria al litio ricaricabile)
Numero di programmi	4: Ridotto, Ciclico, Progr_1, Progr_2 (2 personalizzabili)
Numero di operazioni al giorno	Fino a 35 (max 245 a settimana)
Precisione orologio	< 1 s al giorno
Funzioni	Programmazione settimanale/giornaliera, comando manuale, password PIN 3 cifre, retroilluminazione temporizzata, 5 lingue (italiano, inglese, francese, spagnolo, tedesco)
Carichi comandabili	Resistivi 8 A, lampade a incandescenza 800 W, trasformatori alogeni 800 W (non adatto a lampade fluorescenti)
Manutenzione	Pulire con un panno asciutto e morbido. Non utilizzare liquidi o prodotti abrasivi.
Sicurezza	Installazione da parte di personale qualificato secondo le norme vigenti. Contiene tracce di piombo (REACH). RAEE: raccolta separata.

Domande frequenti - 20448.B Vimar

Come impostare data e ora?

Dalla schermata iniziale, premere un tasto per visualizzare il menu. Selezionare Impostazioni poi Orologio. Utilizzare i tasti ▼ e ▲ per impostare data e ora, quindi confermare con OK.

Come programmare un'accensione e uno spegnimento automatici?

Nel menu Programmazione, scegliere un programma: Ridotto (1 ciclo al giorno), Ciclico (ciclo ripetitivo), Progr_1 o Progr_2 (personalizzabili). Per questi ultimi, selezionare Modifica per definire gli orari per ogni giorno.

Cosa fare se dimentico il codice PIN?

Il codice PIN a 3 cifre è annotato nello spazio previsto a pagina 16 del manuale. Se lo hai perso, l'unica soluzione è ripristinare il dispositivo premendo contemporaneamente i quattro tasti (A, B, C, D) e confermando con Sì. Attenzione: cancella tutte le impostazioni.

Come ripristinare il dispositivo alle impostazioni di fabbrica?

Premere contemporaneamente i tasti Esc, ▼, ▲ e OK (tasti A, B, C, D). Confermare con Sì (tasto D). Tutte le impostazioni verranno ripristinate.

Come cambiare la lingua del display?

Nel menu Impostazioni, selezionare Lingua. Scegliere tra Italiano, English, Français, Español o Deutsch con i tasti ▼ e ▲, quindi confermare con OK.

Qual è il carico massimo che il dispositivo può commutare?

Il relè supporta 8 A in carico resistivo. Per le lampade a incandescenza e i trasformatori alogeni, la potenza massima è di 800 W. Non è adatto a lampade fluorescenti.

Come attivare la modalità manuale per forzare l'uscita?

Dalla schermata iniziale, premere ▼ (tasto B) o ▲ (tasto C) per attivare o disattivare manualmente il carico. È anche possibile nel menu Funzionamento scegliere Manuale.

Come copiare un programma personalizzato su un altro?

Nel menu Programmazione, selezionare il programma di destinazione (Progr_1 o Progr_2), quindi scegliere Copia. Confermare con OK per copiare il programma sorgente.

Cos'è il programma ciclico?

Il programma Ciclico consente di impostare un periodo di accensione e un periodo di spegnimento che si ripetono continuamente. Ad esempio, se si imposta ON 1h15 e OFF 1h30, il ciclo si ripete indefinitamente.

Come regolare il contrasto del display?

Nel menu Impostazioni, selezionare Display. È possibile scegliere il tipo di icona di stato del relè e regolare il contrasto con i tasti ▼ e ▲. Confermare con OK.

MANUALE UTENTE 20448.B Vimar

Orologio elettronico programmatore

Electronic programmable timer switch

Orologio programmatore elettronico.... 1

ENGLISH

Electronic programmable timer switch 9

FRANÇAIS

Spazio riservato per annotare le tre cifre del PIN della eventuale password di protezione.

(vedi "Password", pag. 5)

VIMAR

INDICE

1. Descrizione 2
2. Campo di applicazione 2
3. Vista frontale, comandi e display.... 3
4. Collegamenti 4
5. Utilizzo dell'orologio programmatore elettronico
   5.1. Funzionamento 5
   5.2. Impostazioni 5
   5.3. Programmazione....6
6. Procedura di reset.... 6
7. Principali caratteristiche.... 6
8. Regole di installazione....7
9. Conformità normativa 7

VIMAR

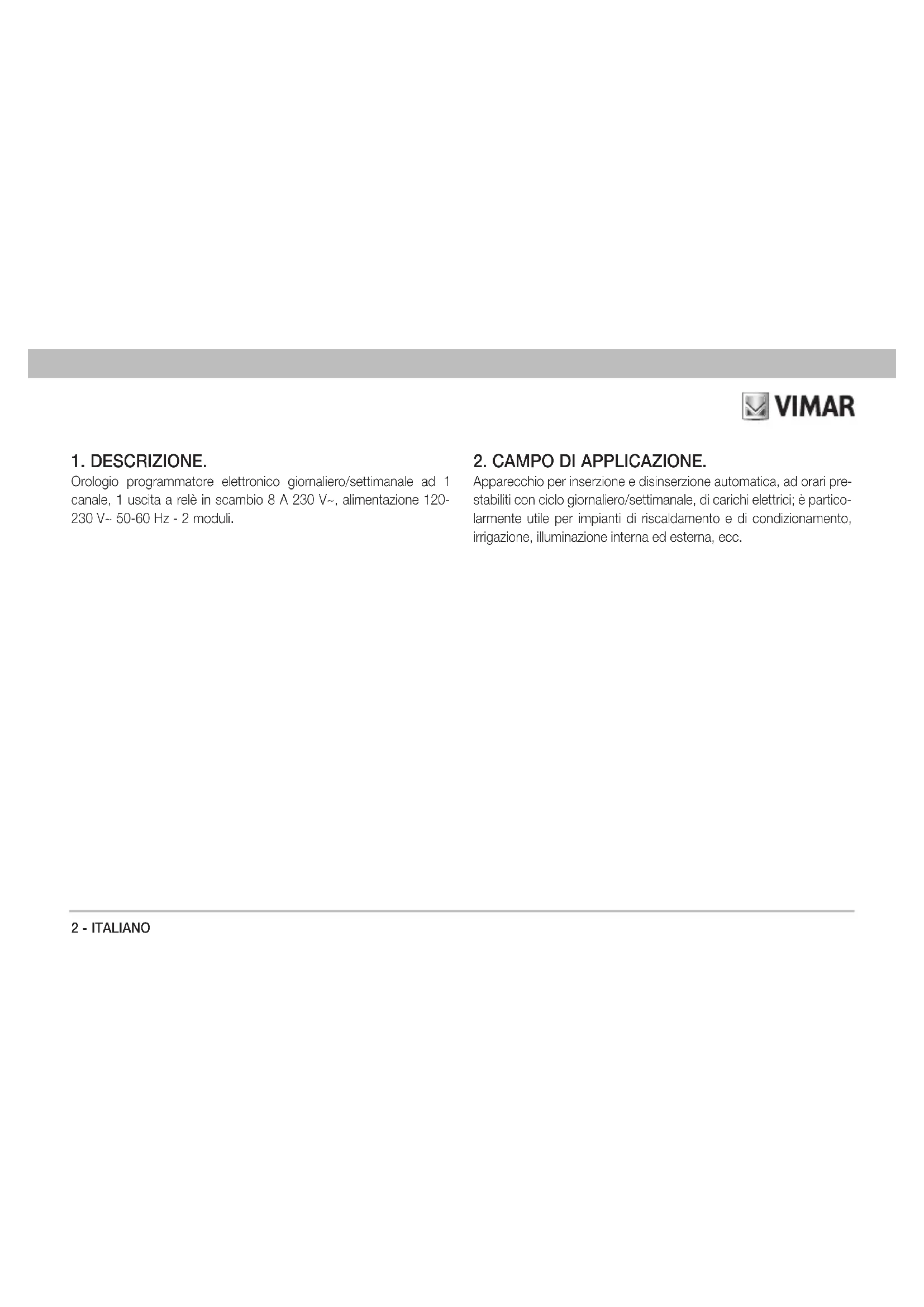

1. DESCRIZIONE.

Orologio programmatore elettronico giornaliero/settimanale ad 1 canale, 1 uscita a relè in scambio 8 A 230 V\~, alimentazione 120-230 V\~ 50-60 Hz - 2 moduli.

2. CAMPO DI APPLICAZIONE.

Apparecchio per inserzione e disinserzione automatica, ad orari prestabiliti con ciclo giornaliero/settimanale, di carichi elettrici; è particolarmente utile per impianti di riscaldamento e di condizionamento, irrigazione, illuminazione interna ed esterna, ecc.

VIMAR

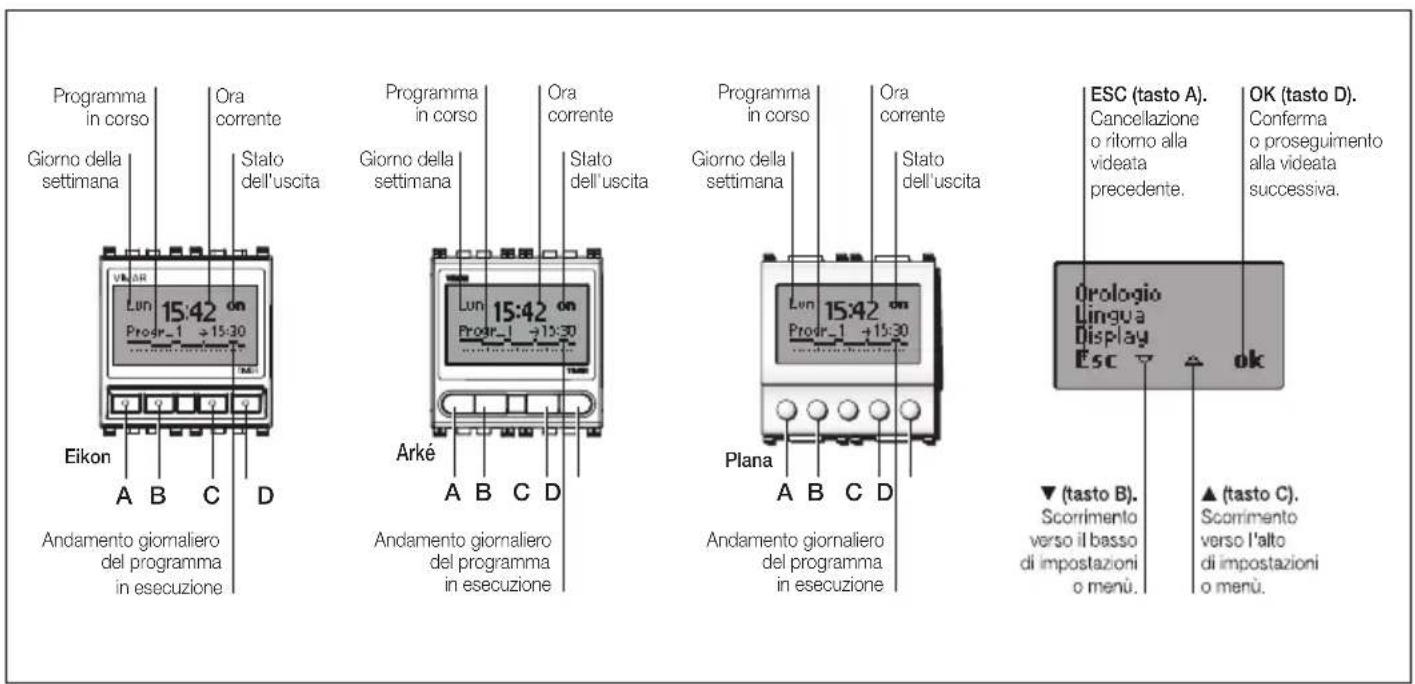

3. VISTA FRONTALE, COMANDI E DISPLAY.

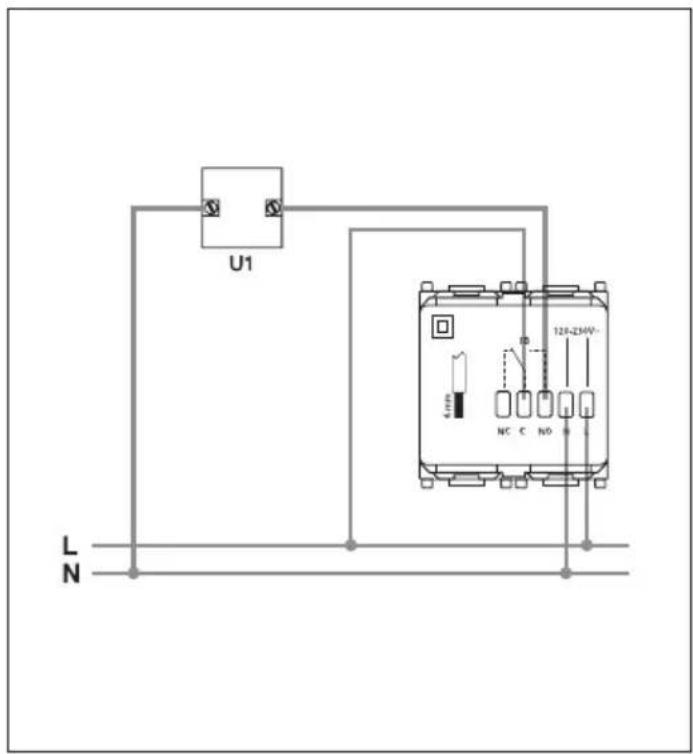

4. COLLEGAMENTI (esempio).

Per impostare l'orologio programmatore elettronico, dalla videata base del display, premere uno qualsiasi dei quattro tasti frontali.

• Vengono visualizzate le icone:
- "Esc" (tasto A): consente di annullare la selezione.
- “▼” (tasto B): consente di attivare e disattivare il carico controllato.
- “▲” (tasto C): consente di attivare e disattivare il carico controllato.
- "Menù" (tasto D): consente di accedere al menù "Funzionamento".
- Premere “▼” (tasto B): compaiono le voci del menù “Impostazioni” e “Programmazione”; con “▲” (tasto C) si scorre il menù verso l’alto, con “Esc” (tasto A) si torna al menù precedente.
- Premere "Ok" (tasto D) per confermare.

5.1 FUNZIONAMENTO.

Consente di impostare il funzionamento dell'orologio programmatore elettronico scegliendo tra "Automatico" e "Manuale".

- AUTOMATICO.

Consente di impostare il tipo di programma scelto (vedi "Programmazione", pag. 6).

- MANUALE.

Consente di impostare il comando manuale di attivazione o disattivazione del carico controllato. La stessa operazione può essere effettuata anche tramite “▼” (tasto B) o “▲” (tasto C) nella videata base del display.

5.2 IMPOSTAZIONI.

Consente di impostare "Orologio", "Lingua", "Display" e "Password".

- OROLOGIO.

Consente di regolare la data e l'ora corrente.

• LINGUA.

Consente di impostare il linguaggio con cui verranno visualizzate tutte le istruzioni, scegliendo tra Italiano, English, Français, Español e Deutsch.

- DISPLAY.

Consente di scegliere il tipo di icona per identificare lo stato del relè e di regolare il contrasto di visualizzazione del display.

- PASSWORD.

Consente di impostare, modificare o disattivare un codice segreto di accesso (PIN) a tre cifre che verrà richiesto, quando attivato, per accedere alle modifiche di funzionamento, impostazione e programmazione.

Attenzione!

Ricordatevi di annotare il numero del PIN nell'apposito spazio previsto nel riquadro a pag. 1.

VIMAR

5.3 PROGRAMMAZIONE.

Consente di impostare 4 diversi programmi: "Ridotto", "Ciclico", "Progr_1" (personalizzabile) e "Progr_2" (personalizzabile).

- RIDOTTO.

Consente una accensione e uno spegnimento al giorno.

• CICLICO.

Consente di impostare un periodo di accensione e uno di spegnimento ripetuti in continuazione.

Ad esempio, impostando "On hh mm 1.15" e "Off hh mm 1.30", il contatto ripeterà in continuazione la sequenza "contatto ON per 1 ora e 15 minuti - contatto OFF per 1 ora e 30 minuti".

• PROGR_1 e PROGR_2.

Programmi personalizzati. Consentono di impostare 2 diversi programmi di accensione e spegnimento per ogni singolo giorno della settimana, per un massimo di 35 interventi al giorno.

Conferma "ok" (tasto D) = menù a scorrimento con impostazioni "Modifica", "Copia" e "Rinomina".

- Modifica

Consente di impostare o modificare il programma di accensione e di spegnimento, eventualmente eseguendo una copia del programma di qualsiasi altro giorno.

- Copia.

Consente di copiare il primo programma, già configurato dall'utente, nel secondo da configurare.

- Rinomina

Consente di dare un nome o di rinominare il programma impostato.

6. PROCEDURA DI RESET.

• Premere contemporaneamente i quattro tasti (tasto A, tasto B, tasto C, tasto D)
• Confermare con "Si" (tasto D).

Vengono ripristinate le condizioni di prima accensione; tutti i parametri vengono resettati.

7. PRINCIPALI CARATTERISTICHE.

• Tensione di alimentazione: 120-230 V\~ ± 10% 50-60 Hz
  • Assorbimento massimo: 1 W
• Comandi frontali: "Esc", "▲", "▼", "Set"/"ok"
• Riserva di carica per l'orologio: circa 20 giorni, mediante batteria tampone al litio ricaricabile
  • Uscita: relè in scambio 8 A 230 V\~

• Carichi comandabili:

• carichi puramente resistivi - : 8 A

• lampade ad incandescenza ⚙ : 800 W
• trasformatori a nucleo magnetico per lampade incandescenti a bassissima tensione (ad esempio, lampade alogene) : 800 W

VIMAR

• Non adatto al comando diretto di lampade fluorescenti
- Display a retroilluminazione temporizzata, attivata premendo uno dei quattro pulsanti
- Istruzioni in 5 lingue (italiano, inglese, francese, spagnolo, tedesco)
- Reset del dispositivo
- Errore orologio: minore di 1 s al giorno
- Numero interventi: max 35 al giorno (per un max di 245 interventi alla settimana)
- Intervallo minimo di ogni intervento: 1 minuto
- Programmi:
- 2 programmi completamente configurabili dall'utente (giornalieri/settimanali)
- 1 programma ridotto (1 intervento al giorno) e 1 programma ciclico (un periodo di accensione e uno di spegnimento ripetuti in continuazione)
- Funzione di blocco tastiera: possibilità di impostare una password con PIN a 3 cifre per bloccare l'accesso a tutte le funzioni dell'apparecchio e proteggerne i dati impostati e la programmazione.
- Numero di cicli manuali: 3.000
- Numero di cicli automatici: 100.000
- Tipo di apertura dei contatti: microdisconnessione
- Tipo di azione: 1BU
- Indice di tracking: PTI175
- Grado di inquinamento: 2 (normale)
- Grado di protezione: IP40
- Apparecchio di classe II:

• Temperatura di funzionamento: T40 (0 °C +40 °C)
- Temperatura ambiente durante il trasporto: -25 °C +60 °C
• Tensione impulsiva nominale: 4.000 V
- Classe e struttura del software: classe A

8. REGOLE D'INSTALLAZIONE.

L'installazione deve essere effettuata da personale qualificato con l'osservanza delle disposizioni regolanti l'installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.

Direttiva BT. Direttiva EMC. Norme EN 60730-1, EN 60730-2-7.

Regolamento REACH (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di piombo.

RAEE - Informazione agli utilizzatori

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l'apparecchiatura che si desidera smaltire al distributore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400 m² è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.
