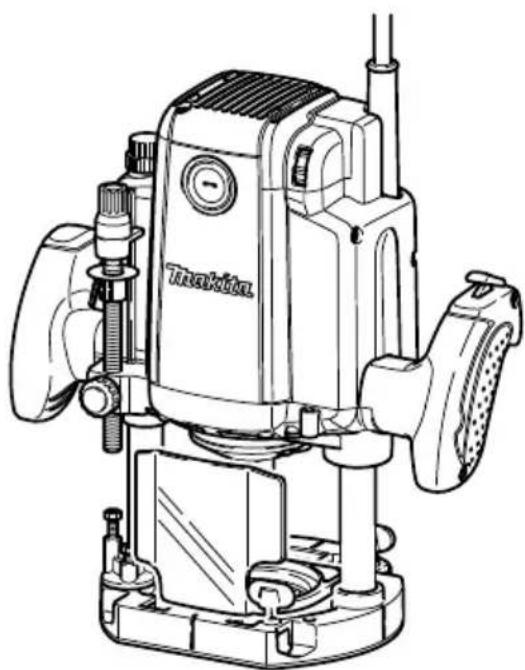

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RP1800FX MAKITA

• Λόγω του συνεχόμενου προγράμματος που εφαρμόζουμε για έρευνα και ανάπτυξη, τα τεχνικά χαρακτηριστικά στο παρόν έντυπο υπόκεινται σε αλλαγή χωρίς προειδοποίηση.

• Τα τεχνικά χαρακτηριστικά ενδέχεται να διαφέρουν ανάλογα με τη χώρα.

• Βάρος σύμφωνα με τη μέθοδο της EPTA 01/2003 Προοριζόμενη χρήση ENE010-1 Το εργαλείο προορίζεται για επίπεδη κοπή και μορφοποίηση ξύλου, πλαστικού και παρόμοιων υλικών Ηλεκτρική παροχή ENF002-1 Το εργαλείο πρέπει να συνδέεται μόνο σε ηλεκτρική παροχή της ίδιας τάσης με αυτήν που αναγράφεται στην πινακίδα ονομαστικών τιμών και μπορεί να λειτουργήσει μόνο με εναλλασσόμενο μονοφασικό ρεύμα. Τα εργαλεία αυτά διαθέτουν διπλή μόνωση που συμμορφώνεται με τα Ευρωπαϊκά Πρότυπα και συνεπώς μπορούν να συνδεθούν με πρίζες χωρίς γείωση. Γενικές Προειδοποιήσεις Ασφαλείας Του Ηλεκτρικού

GEA010-1 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες.

δεν ακολουθήσετε όλες τις προειδοποιήσεις και τις οδηγίες, υπάρχει κίνδυνος ηλεκτροπληξίας, πυρκαγιάς ή/ και σοβαρού τραυματισμού. Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά. ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ

1. Κρατήστε το ηλεκτρικό εργαλείο από τις

μονωμένες επιφάνειες, επειδή ο κόφτης μπορεί να έρθει σε επαφή με το δικό του καλώδιο. Η κοπή ενός ηλεκτροφόρου καλωδίου μπορεί να προκαλέσει την έκθεση των μεταλλικών μερών του ηλεκτρικού εργαλείου καθιστώντας τα και αυτά ηλεκτροφόρα και προκαλώντας ηλεκτροπληξία στο χειριστή.

2. Να χρησιμοποιείτε σφιγκτήρες ή κάποιο άλλο

πρακτικό μέσο για να ασφαλίζετε και να στηρίζετε το τεμάχιο εργασίας σε μια σταθερή πλατφόρμα.

1. Ρυθμιστικό κουμπί

2. Μοχλός κλειδώματος

3. Παξιμάδι ρύθμισης ανασταλτικής

4. Κουμπί γρήγορης τροφοδοσίας

5. Ρυθμιστικό μπουλόνι

6. Ανασταλτικός τάκος

8. Ανασταλτική ράβδος

10. Ρυθμιστικό μπουλόνι

11. Κουμπί κλειδώματος

12. Σκανδάλη-διακόπτης

13. Επιλογέας ρύθμισης ταχύτητας

17. Τεμάχιο εργασίας

18. Διεύθυνση περιστροφής φρέζας

19. Άποψη από την κορυφή του

20. Διεύθυνση τροφοδοσίας

21. Ευθύγραμμος οδηγός

22. Ρυθμιστική βίδα ακριβείας

23. Βίδα σύσφιξης (B)

24. Βίδα σύσφιξης (Α)

26. Περισσότερο από 15 χιλ

30. Κατά τη ρύθμιση στο ελάχιστο

31. Κατά τη ρύθμιση στο μέγιστο

38. Εξωτερική διάμετρος του οδηγού

40. Βίδα σύσφιξης (C)

42. Καθοδηγητικός κύλινδρος

45. Επίπεδη ροδέλα 6

48. Σπειροειδές τμήμα στο

υποστήριγμα του μοτέρ

49. Εσωτερικό της τρύπας της βίδας

στη βάση του εργαλείου

50. Σπειροειδές τμήμα στο

υποστήριγμα του μοτέρ

53. Καπάκι υποδοχής για το

RP1800/ RP1800F RP1801/ RP1801F RP2300FC RP2301FC Ικανότητα μηχανισμού σύσφιξης 12 χιλ ή 1/2” Ικανότητα βύθισης 0 - 70 χιλ Ταχύτητα χωρίς φορτίο (λεπτό

) 22.000 9.000 - 22.000 Ολικό μήκος 312 χιλ Καθαρό βάρος 6,0 κιλά 6,1 κιλά Τάξη ασφάλειας /II65 Αν κρατάτε το τεμάχιο εργασίας με το χέρι σας ή επάνω στο σώμα σας, θα είναι ασταθές και μπορεί να χάσετε τον έλεγχο.

3. Να φοράτε ωτοασπίδες κατά τη λειτουργία για

μεγάλο χρονικό διάστημα.

4. Να χειρίζεστε τις φρέζες πολύ προσεκτικά.

5. Πριν από τη λειτουργία, να ελέγχετε προσεχτικά

τη φρέζα για ραγίσματα ή ζημιά. Να αντικαθιστάτε αμέσως μια ραγισμένη ή κατεστραμμένη φρέζα.

6. Να αποφεύγετε την κοπή καρφιών. Πριν από τη

λειτουργία, να ελέγχετε αν υπάρχουν καρφιά στο τεμάχιο εργασίας και να τα αφαιρείτε όλα αν

7. Να κρατάτε το εργαλείο γερά και με τα δύο χέρια.

8. Μην πλησιάζετε τα χέρια σας σε περιστρεφόμενα

9. Να βεβαιώνεστε ότι η φρέζα δεν ακουμπά το

τεμάχιο εργασίας πριν ενεργοποιείτε το διακόπτη λειτουργίας.

10. Πριν χρησιμοποιήσετε το εργαλείο σε ένα

πραγματικό τεμάχιο εργασίας, να το αφήνετε να λειτουργεί για λίγη ώρα. Να προσέχετε για δονήσεις ή κινήσεις που θα μπορούσαν να υποδείξουν τη λανθασμένη εγκατάσταση της

11. Να προσέχετε την κατεύθυνση περιστροφής και

τροφοδοσίας της φρέζας.

12. Μην αφήνετε το εργαλείο σε λειτουργία. Το

εργαλείο πρέπει να βρίσκεται σε λειτουργία μόνο όταν το κρατάτε.

13. Όταν σβήνετε το εργαλείο, πάντοτε να περιμένετε

να σταματήσει να κινείται εντελώς η φρέζα πριν βγάζετε το εργαλείο από το τεμάχιο εργασίας.

14. Μην αγγίζετε τη φρέζα αμέσως μετά τη λειτουργία

του εργαλείου. Μπορεί να είναι εξαιρετικά θερμή και να προκληθεί έγκαυμα στο δέρμα σας.

15. Μην αλείφετε απρόσεχτα τη βάση του εργαλείου

με νέφτι, βενζίνη, λάδι ή κάτι παρόμοιο. Μπορεί να ραγίσει η βάση του εργαλείου.

16. Να προσέχετε ώστε να χρησιμοποιείτε κόπτες

που διαθέτουν σωστή διάμετρο άξονα και είναι κατάλληλοι για την ταχύτητα του εργαλείου.

17. Μερικά υλικά περιέχουν χημικές ουσίες που

μπορεί να είναι τοξικές. Να προσέχετε ώστε να αποφεύγετε την εισπνοή της σκόνης και την επαφή με το δέρμα. Ακολουθείτε τα δεδομένα ασφάλειας υλικού που παρέχονται από τον προμηθευτή.

18. Να χρησιμοποιείτε πάντοτε προσωπίδα κατά της

σκόνης ή αναπνευστήρα που είναι κατάλληλα για το υλικό και την εφαρμογή σας. ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΜΗΝ επιτρέψετε στη βολικότητα ή στην εξοικείωσή σας με το προϊόν (που αποκτήθηκε από επανειλημμένη χρήση) να αντικαταστήσει την αυστηρή προσήλωση στους κανόνες ασφάλειας του εν λόγω προϊόντος. Η ΛΑΝΘΑΣΜΕΝΗ ΧΡΗΣΗ ή η μη τήρηση των κανόνων ασφαλείας που διατυπώνονται στο παρόν εγχειρίδιο οδηγιών μπορεί να προκαλέσει σοβαρό τραυματισμό. ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ

• Να βεβαιώνεστε πάντοτε ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο από το ηλεκτρικό ρεύμα πριν ρυθμίσετε ή ελέγξετε κάποια λειτουργία του. Ρύθμιση του βάθους κοπής (Εικ. 1) Τοποθετήστε το εργαλείο σε μια επίπεδη επιφάνεια. Ξεσφίξτε το μοχλό κλειδώματος και χαμηλώστε τον κορμό του εργαλείου έως ότου η φρέζα να ακουμπά την επίπεδη επιφάνεια. Σφίξετε το μοχλό κλειδώματος για να ασφαλίσετε τον κορμό του εργαλείου. Στρέψτε αριστερόστροφα το παξιμάδι ρύθμισης της ανασταλτικής ράβδου. Στη συνέχεια χαμηλώστε την ανασταλτική ράβδο έως ότου έρθει σε επαφή με το ρυθμιστικό μπουλόνι. Ευθυγραμμίσετε το δείκτη του βάθους με την διαβάθμιση 0. Το βάθος της κοπής δείχνεται στην κλίμακα από το δείκτη του βάθους. Καθώς πιέζετε το κουμπί γρήγορης τροφοδοσίας, ανυψώστε την ανασταλτική ράβδο έως ότου επιτευχθεί το επιθυμητό βάθος κοπής. Οι ρυθμίσεις ακριβείας της κοπής μπορούν να γίνουν με την περιστροφή του ρυθμιστικού κουμπιού (1 χιλ ανά περιστροφή). Περιστρέφοντας προς τα δεξιά το παξιμάδι ρύθμισης της ανασταλτικής ράβδου, μπορείτε να στερεώσετε γερά την ανασταλτική ράβδο. Τώρα, το προκαθορισμένο βάθος της κοπής μπορεί να επιτευχθεί ξεσφίγγοντας το μοχλό κλειδώματος και στη συνέχεια χαμηλώνοντας τον κορμό του εργαλείου έως ότου η ανασταλτική ράβδος να έρθει σε επαφή με το εξάγ. μπουλόνι του ανασταλτικού τάκου. Νάιλον παξιμάδι (Εικ. 2) Το πάνω όριο του κορμού του εργαλείου μπορεί να ρυθμιστεί μέσω της περιστροφής του νάιλον παξιμαδιού.

• Μην χαμηλώσετε πάρα πολύ το νάιλον παξιμάδι. Η προεξοχή της φρέζας θα είναι πολύ επικίνδυνη. Ανασταλτικός τάκος (Εικ. 3) Ο ανασταλτικός τάκος διαθέτει τρία ρυθμιστικά εξάγ. μπουλόνια τα οποία ανυψώνονται ή χαμηλώνουν κατά 0,8 χιλ ανά περιστροφή. Μπορείτε εύκολα να επιτύχετε τρία διαφορετικά βάθη τομών χρησιμοποιώντας αυτά τα ρυθμιστικά εξάγ. μπουλόνια χωρίς την επαναρύθμιση του ανασταλτικού τάκου. Ρυθμίστε το χαμηλότερο εξάγ. μπουλόνι για να αποκτήσετε τη βαθύτερη τομή, σύμφωνα με την μέθοδο της ενότητας Ρύθμιση του βάθους κοπής. Ανυψώστε τα δυο εναπομένοντα εξάγ. μπουλόνια για να αποκτήσετε τα μικρότερα βάθη κοπής. Οι διαφορές στα ύψη αυτών των εξάγ. μπουλονιών είναι ίσες με τις διαφορές στα βάθη κοπής. Για να ρυθμίσετε τα εξάγ. μπουλόνια, περιστρέψτε τα με ένα κατσαβίδι ή ένα κλειδί. Ο ανασταλτικός τάκος είναι επίσης βολικός για να κάνετε τρία περάσματα με προοδευτικά βαθύτερες ρυθμίσεις της φρέζας όταν κόβετε βαθιές αυλακώσεις.

• Επειδή η υπερβολική κοπή μπορεί να προκαλέσει την υπερφόρτωση του μοτέρ ή την δυσκολία στο χειρισμό του εργαλείου, το βάθος της κοπής δεν θα πρέπει να66 είναι περισσότερο από 15 χιλ ανά πέρασμα κατά την κοπή αυλακώσεων με μια διάμετρο φρέζας 8 χιλ.

• Κατά την κοπή αυλακώσεων με μια διάμετρο φρέζας 20 χιλ, το βάθος της κοπής δεν θα πρέπει να είναι περισσότερο από 5 χιλ ανά πέρασμα.

• Για κοπές αρκετά μεγάλου βάθους, κάνετε δυο ή τρία περάσματα με προοδευτικά βαθύτερες ρυθμίσεις της

Δράση διακόπτη (Εικ. 4)

• Πριν συνδέετε το εργαλείο στην πρίζα, πάντοτε να ελέγχετε ότι η σκανδάλη-διακόπτης ενεργοποιείται κανονικά και επιστρέφει στη θέση OFF όταν την

• Βεβαιωθείτε ότι έχετε απελευθερώσει την ασφάλεια του άξονα πριν ενεργοποιήσετε το διακόπτη λειτουργίας. Για την αποτροπή της κατά λάθους πίεσης της σκανδάλης-διακόπτης, παρέχεται ένα κουμπί κλειδώματος. Για να ξεκινήσετε τη λειτουργία του εργαλείου, πιέστε το κουμπί κλειδώματος και πατήστε τη σκανδάλη-διακόπτης. Για να σταματήσετε το εργαλείο, αφήστε την σκανδάλη-

Για συνεχόμενη λειτουργία, πατήστε τη σκανδάλη- διακόπτης και κατόπιν πατήστε το κουμπί ασφάλισης. Για να σταματήσετε το εργαλείο, τραβήξτε την σκανδάλη- διακόπτη έτσι ώστε το κουμπί κλειδώματος να επιστρέψει αυτόματα. Κατόπιν ελευθερώστε την σκανδάλη-

Μετά την απελευθέρωση της σκανδάλης-διακόπτης, η λειτουργία κλειδώματος βρίσκεται σε ισχύ για την αποτροπή του τραβήγματός της.

• Κρατάτε γερά το εργαλείο όταν το σβήνετε, για να ανταπεξέλθετε στην αντίδραση του εργαλείου. Ηλεκτρονική λειτουργία Μόνο για τα μοντέλα RP2300FC, RP2301FC Έλεγχος σταθερής ταχύτητας

• Είναι δυνατό να έχετε ένα καθαρό τελείωμα, επειδή η ταχύτητα περιστροφής διατηρείται σταθερή ακόμη και κάτω από συνθήκες φορτίου.

• Επιπρόσθετα, όταν το φορτίο στο εργαλείο ξεπερνά τα επιτρεπόμενα όρια, η ισχύς στο μοτέρ ελαττώνεται για την προστασία του μοτέρ από την υπερθέρμανση. Όταν το φορτίο επιστρέψει στα επιτρεπτά όρια, το εργαλείο θα λειτουργεί κανονικά. Χαρακτηριστικό ομαλής εκκίνησης

• Χρησιμοποιήστε την ομαλή εκκίνηση λόγω των απότομων κραδασμών κατά την εκκίνηση. Επιλογέας ρύθμισης ταχύτητας Μόνο για τα μοντέλα RP2300FC, RP2301FC (Εικ. 5) Η ταχύτητα περιστροφής του εργαλείου μπορεί να αλλάξει περιστρέφοντας τον επιλογέα ρύθμισης ταχύτητας σε μια δεδομένη ρύθμιση του αριθμού μεταξύ του 1 και 6. Η υψηλότερη ταχύτητα επιτυγχάνεται όταν ο επιλογέας στρέφεται προς την διεύθυνση του αριθμού 6 και χαμηλότερη ταχύτητα επιτυγχάνεται όταν στρέφεται προς την διεύθυνση του αριθμού 1. Αυτό επιτρέπει την επιλογή της κατάλληλης ταχύτητας για την βέλτιστη επεξεργασία του υλικού, δηλ. η ταχύτητα μπορεί να ρυθμιστεί σωστά για να ταιριάζει με το υλικό και την διάμετρο της φρέζας. Ανατρέξετε στον πίνακα για τη σχέση μεταξύ τις ρυθμίσεις του αριθμού του επιλογέα και την κατά προσέγγιση ταχύτητα περιστροφής του εργαλείου.

• Αν το εργαλείο λειτουργεί συνεχόμενα σε χαμηλές ταχύτητες για μεγάλο χρονικό διάστημα, το μοτέρ θα υπερφορτωθεί και θα προκαλέσει δυσλειτουργία του

• Ο επιλογέας ρύθμισης ταχύτητας έχει τη δυνατότητα να περιστρέφεται έως το 6 και ξανά στο 1. Μην τον εξαναγκάζετε πέρα από το 6 ή το 1, αλλιώς μπορεί να μη λειτουργεί πλέον η ρύθμιση ταχύτητας. Άναμμα των λαμπών Μόνο για τα μοντέλα RP1800F, RP1801F, RP2300FC, RP2301FC (Εικ. 6)

• Μην κοιτάτε κατευθείαν μέσα στο φως ή στην πηγή

Πιέστε τη σκανδάλη-διακόπτης για να ανάψετε τη λάμπα. Η λάμπα εξακολουθεί να είναι αναμμένη όσο πιέζετε την σκανδάλη-διακόπτη. Η λάμπα σβήνει 10 - 15 δευτερόλεπτα αφότου αφήσετε τη

• Χρησιμοποιήστε ένα στεγνό ύφασμα για να σκουπίσετε την βρωμιά του φακού. Δώστε προσοχή να μην γρατζουνίσετε τον φακό της λάμπας, διαφορετικά θα χαμηλώσει η ισχύς του φωτισμού. ΣΥΝΑΡΜΟΛΟΓΗΣΗ

• Να βεβαιώνεστε πάντοτε ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο από το ηλεκτρικό ρεύμα πριν εκτελέσετε οποιαδήποτε εργασία σε αυτό. Τοποθέτηση ή αφαίρεση της φρέζας (Εικ. 7)

• Τοποθετήστε τη φρέζα με ασφάλεια. Να χρησιμοποιείτε πάντοτε μόνο το κλειδί που παρέχεται με το εργαλείο. Μια χαλαρή ή υπερβολικά σφιγμένη φρέζα μπορεί να είναι επικίνδυνη.

• Να χρησιμοποιείτε πάντοτε ένα κολάρο σύσφιξης που είναι κατάλληλο για την διάμετρο του άξονα της φρέζας. Αριθμός λεπτά

• Μην σφίγγετε το παξιμάδι του μηχανισμού σύσφιξης χωρίς να έχετε βάλει μέσα την φρέζα ή μην τοποθετείτε φρέζες με μικρό άξονα χωρίς προηγουμένως να χρησιμοποιήσετε ένα βραχίονα σύσφιξης. Και τα δύο μπορούν να οδηγήσουν στο σπάσιμο του κώνου

• Να χρησιμοποιείτε μόνο φρέζες για το ρούτερ των οποίων η μέγιστη ταχύτητα, όπως δείχνεται στην φρέζα, δεν υπερβαίνει την μέγιστη ταχύτητα του

Εισχωρήστε τη φρέζα μέχρι τέρμα μέσα στο κώνο σύσφιξης. Πιέστε την ασφάλεια του άξονα για να διατηρήσετε σταθερό τον άξονα και χρησιμοποιήστε το κλειδί για να σφίξετε καλά τον κώνο σύσφιξης. Όταν χρησιμοποιείτε φρέζες του ρούτερ με μικρότερη διάμετρο άξονα, πρώτα εισάγετε τον κατάλληλο βραχίονα σύσφιξης μέσα στον κώνο σύσφιξης, και στη συνέχεια τοποθετήσετε την φρέζα όπως έχει περιγραφεί

Για να βγάλετε τη φρέζα, ακολουθήστε τη διαδικασία τοποθέτησης με αντίστροφη σειρά.

• Πριν τη χρήση πάντοτε να διασφαλίζετε ότι ο κορμός του εργαλείου ανυψώνεται αυτόματα ως το πάνω όριο και ότι η φρέζα δεν προεξέχει από τη βάση του εργαλείου όταν είναι ξεσφιγμένος το μοχλός

• Πριν από την χρήση, πάντοτε να διασφαλίζεται ότι ο εκτροπέας θραυσμάτων είναι τοποθετημένος κανονικά. (Εικ. 8) Πάντοτε να χρησιμοποιείτε και τις δυο λαβές και να κρατάτε το εργαλείο καλά από τις δυο λαβές κατά τη διάρκεια των εργασιών. Τοποθετήστε τη βάση του εργαλείου στο τεμάχιο εργασίας που πρόκειται να κοπεί, χωρίς η φρέζα να το ακουμπά. Κατόπιν, θέστε σε λειτουργία το εργαλείο και περιμένετε έως ότου η φρέζα να αποκτήσει την πλήρη της ταχύτητα. Χαμηλώστε τον κορμό του εργαλείου και μετακινήστε το εργαλείο προς τα εμπρός επάνω στην επιφάνεια του τεμαχίου εργασίας, κρατώντας τη βάση του εργαλείου επίπεδη και προωθώντας το ομαλά μέχρι να ολοκληρωθεί η κοπή. Όταν κόβετε άκρες, η επιφάνεια του αντικειμένου εργασίας πρέπει να βρίσκεται στην αριστερή πλευρά της φρέζας προς την κατεύθυνση τροφοδοσίας. (Εικ. 9)

• Η μετακίνηση του εργαλείου προς τα εμπρός πολύ γρήγορα μπορεί να προκαλέσει την κακή ποιότητα κοπής, ή την ζημιά στην φρέζα ή στο μοτέρ. Η πολύ αργή μετακίνηση του εργαλείου προς τα εμπρός μπορεί να κάψει ή να καταστρέψει την κοπή. Ο κατάλληλος ρυθμός τροφοδοσίας θα εξαρτηθεί από το μέγεθος της φρέζας, το είδος του τεμαχίου εργασίας και το βάθος της κοπής. Πριν ξεκινήσετε την κοπή σε ένα πραγματικό τεμάχιο εργασίας, συνίσταται να κάνετε μια δοκιμαστική τομή πάνω σε ένα τεμάχιο άχρηστης ξυλείας. Αυτό θα σας δείξει ακριβώς πώς θα είναι η κοπή αλλά και θα μπορέσετε να ελέγξετε τις διαστάσεις.

• Όταν χρησιμοποιείτε τον ευθύ οδηγό, φροντίστε να τον τοποθετήσετε στη δεξιά πλευρά προς την κατεύθυνση τροφοδοσίας. Αυτό θα βοηθήσει στο να κρατηθεί επίπεδος με την πλευρά του τεμαχίου εργασίας. (Εικ. 10) Ευθύς οδηγός (Εικ. 11) Ο ευθύς οδηγός χρησιμοποιείται αποτελεσματικά για ευθύς τομές κατά την λοξότμηση ή την αυλάκωση. Τοποθετήστε την ευθύ οδηγό πάνω στο στήριγμα του οδηγού με την βίδα στερέωσης (Β). Εισάγετε το στήριγμα του οδηγού μέσα στις οπές της βάσης του εργαλείου και σφίξτε την βίδα στερέωσης (Α). Για την ρύθμιση της απόστασης μεταξύ της φρέζας και του ευθύ οδηγού, ξεσφίξτε την βίδα στερέωσης (Β) και στρέψτε την ρυθμιστική βίδα ακριβείας (1,5 χιλ ανά περιστροφή). Στην επιθυμητή απόσταση, σφίξτε τη βίδα στερέωσης (Β) για να ασφαλίσετε τον ευθύ οδηγό στη θέση του. (Εικ. 12) Ένας πλατύτερος ευθύς οδηγός των επιθυμητών διαστάσεων μπορεί να φτιαχτεί χρησιμοποιώντας τις βολικές οπές στον οδηγό για να βιδωθούν επιπλέον κομμάτια ξύλου. (Εικ. 13) Όταν χρησιμοποιείτε μια φρέζα με μεγάλη διάμετρο, συνδέστε κομμάτια ξύλου στον ευθύ οδηγό, τα οποία θα πρέπει να έχουν πάχος μεγαλύτερο από 15 χιλ για να αποφύγετε το κτύπημα της φρέζας στον ευθύ οδηγό. Κατά την κοπή, μετακινήστε το εργαλείο με τον ευθύ οδηγό επίπεδο ως προς την πλευρά του τεμαχίου

Εάν η απόσταση μεταξύ της πλευράς του τεμαχίου εργασίας και της θέσης κοπής είναι πολύ πλατιά για τον ευθύ οδηγό, ή εάν η πλευρά του τεμαχίου εργασίας δεν είναι ευθεία ο ευθύς οδηγός δεν μπορεί να χρησιμοποιηθεί. Σε αυτή την περίπτωση, στερεώστε καλά μια ευθύγραμμη σανίδα στο τεμάχιο εργασίας και χρησιμοποιήστε την ως οδηγό έναντι στη βάση του κόφτη. Τροφοδοτήστε το εργαλείο προς την κατεύθυνση του βέλους. (Εικ. 14) Ευθύς οδηγός για τη ρύθμιση ακριβείας (παρελκόμενο) (Εικ. 15) Όταν ο ρούτερ είναι στερεωμένος Εισάγετε τις δυο ράβδους (Ράβδος 10) μέσα από τις εξωτερικές οπές εγκατάστασης του στηρίγματος του οδηγού, και κατόπιν στερεώστε τις ράβδους βιδώνοντας τις δυο βίδες στερέωσης (M15 x 14 χιλ). Ελέγξετε για να διασφαλίσετε ότι η βίδα χειρός (M6 x 50 χιλ) είναι σφιγμένη προς τα κάτω, και μετά ολισθήστε την μονάδα στερέωσης της βάσης του ρούτερ πάνω στις δυο ράβδους (Ράβδος 10), και στη συνέχεια σφίξτε τις βίδες χειρός της

Λειτουργία ρύθμισης ακριβείας για την τοποθέτηση της λάμας σε σχέση με τον ευθύγραμμο οδηγό (Εικ. 16)

1. Ξεσφίξτε τη βίδα χειρός (M6 x 50 mm).

2. Η βίδα χειρός (M10 x 52 mm) μπορεί να περιστραφεί

για την προσαρμογή της θέσης (μια περιστροφή προσαρμόζει τη θέση κατά 1 χιλ).

3. Μετά την ολοκλήρωση της προσαρμογής της θέσης,

σφίξτε την βίδα χειρός (M6 x 50 χιλ) έως ότου να στερεωθεί.68 Ο δακτύλιος της κλίμακας μπορεί να περιστραφεί ξεχωριστά, έτσι ώστε η μονάδα της κλίμακας να μπορεί να ρυθμιστεί στο μηδέν (0). Μεταβολή πλάτους οδηγητικού πέδιλου Ξεσφίξτε τις βίδες που είναι σημειωμένες με τους κύκλους για να μεταβληθεί το πλάτος του οδηγητικού πέδιλου προς την αριστερή και προς τη δεξιά κατεύθυνση. Μετά την μεταβολή του πλάτους, σφίξτε τις βίδες χειρός (M6 x 50 χιλ) έως ότου να στερεωθούν. Το εύρος μεταβολής (d) του οδηγητικού πέδιλου είναι μεταξύ των 280 χιλ και 350 χιλ. (Εικ. 17 - 19) Οδηγός προτύπου (προαιρετικό εξάρτημα) (Εικ. 20) Ο οδηγός προτύπου παρέχει ένα περίβλημα μέσα από το οποίο περνά η φρέζα, επιτρέποντας την χρήση του εργαλείου με προσχέδια προτύπων. Για την τοποθέτηση του οδηγού προτύπου, τραβήξτε το μοχλό της πλάκας ασφάλισης και εισάγετε το οδηγό πρότυπο. (Εικ. 21) Στερεώστε το πρότυπο στο τεμάχιο εργασίας. Τοποθετήστε το εργαλείο στο πρότυπο και μετακινήστε το εργαλείο με τον οδηγό του προτύπου να ολισθαίνει κατά μήκος της πλευράς του προτύπου. (Εικ. 22)

• Το αντικείμενο εργασίας θα κοπεί σε ένα ελαφρώς διαφορετικό μέγεθος από το πρότυπο. Λάβετε υπόψη την απόσταση (Χ) μεταξύ της φρέζας και του εξωτερικού τμήματος του οδηγού προτύπου. Η απόσταση (Χ) μπορεί να υπολογιστεί χρησιμοποιώντας την παρακάτω εξίσωση: Απόσταση (X) = (εξωτερική διάμετρος του οδηγού του προτύπου - διάμετρος φρέζας) / 2 Οδηγός κόφτη (προαιρετικό εξάρτημα) (Εικ. 23) Η κοπή, οι καμπύλες τομές σε καπλαμάδες για έπιπλα και τα παρόμοια μπορούν να γίνουν με ευκολία με τον οδηγό κοπής. Ο οδηγητικός κύλινδρος διατρέχει την καμπύλη και διασφαλίζει μια τέλεια κοπή. Τοποθετήστε τον οδηγό κοπής πάνω στο στήριγμα του οδηγού με την βίδα στερέωσης (Β). Εισάγετε το στήριγμα του οδηγού μέσα στις οπές της βάσης του εργαλείου και σφίξτε την βίδα στερέωσης (Α). Για την ρύθμιση της απόστασης μεταξύ της φρέζας και του οδηγού κοπής, ξεσφίξτε την βίδα στερέωσης (Β) και στρέψτε την ρυθμιστική βίδα ακριβείας (1,5 χιλ ανά περιστροφή). Κατά την προσαρμογή του οδηγητικού κυλίνδρου πάνω ή κάτω, ξεσφίξτε την βίδα στερέωσης (C). Μετά τη ρύθμιση, σφίξτε καλά τις βίδες σύσφιξης. (Εικ. 24) Κατά την κοπή, μετακινήστε το εργαλείο με τον οδηγητικό κύλινδρο να διατρέχει την πλευρά του τεμαχίου εργασίας. (Εικ. 25) Σετ στομίου σκόνης (Παρελκόμενο) (Εικ.26) Χρησιμοποιήστε το στόμιο σκόνης για την εξαγωγή της σκόνης. Τοποθετήστε το στόμιο της σκόνης στην βάση του εργαλείου χρησιμοποιώντας την βίδα χειρός έτσι ώστε η προεξοχή του στομίου της σκόνης να ταιριάζει στην εγκοπή της βάσης του εργαλείου. Μετά συνδέστε την αναρροφητική σκούπα στο στόμιο σκόνης. (Εικ. 27) Πώς να κάνετε χρήση της βίδας M6 x 135 για τη ρύθμιση του βάθους κοπής Κατά την χρήση του εργαλείου με ένα τραπέζι για ρούτερ το οποίο είναι διαθέσιμο στην αγορά, η χρήση αυτής της βίδας επιτρέπει στο χειριστή την δυνατότητα μιας μικρής ρύθμισης του βάθους κοπής από μια θέση πάνω από το τραπέζι. (Εικ. 28)

1. Τοποθέτηση της βίδας και της ροδέλας στο

• Τοποθετήστε την επίπεδη ροδέλα πάνω σε αυτή την

• Εισάγετε αυτή την βίδα μέσα από την τρύπα της βίδας στη βάση του εργαλείου και στη συνέχεια βιδώστε μέσα το σπειροειδές τμήμα στο υποστήριγμα του μοτέρ του εργαλείου. (Εικ. 29 - 31) Τη στιγμή αυτή, βάλτε λίγο γράσο ή λιπαντικό λάδι μέσα στο εσωτερικό της τρύπας της βίδας στη βάση του εργαλείου και στο σπειροειδές τμήμα στο υποστήριγμα του μοτέρ. (Εικ. 32 και 33)

2. Ρύθμιση του βάθους κοπής

• Ένα μικρό βάθος κοπής μπορεί να αποκτηθεί με την περιστροφή αυτής της βίδας με ένα κατσαβίδι από πάνω από το τραπέζι. (1,0 χιλ ανά πλήρη περιστροφή)

• Η δεξιά περιστροφή αυξάνει το βάθος της κοπής ενώ η αριστερόστροφη το μειώνει. (Εικ. 34)

• Να βεβαιώνεστε πάντοτε ότι το εργαλείο είναι σβηστό και αποσυνδεδεμένο από το ηλεκτρικό ρεύμα πριν εκτελέσετε οποιαδήποτε εργασία ελέγχου ή συντήρησης σε αυτό.

• Μην χρησιμοποιήσετε βενζίνη, βενζόλη, διαλυτικό, αλκοόλη ή κάτι παρόμοιο. Μπορεί να προκληθεί αποχρωματισμός, παραμόρφωση ή ρωγμές. Αλλαγή καρβουνακιών (Εικ. 35) Να αφαιρείτε και να ελέγχετε τακτικά τα καρβουνάκια. Να αντικαθιστάτε τα καρβουνάκια όταν έχουν φθαρεί έως την ένδειξη του ορίου. Να διατηρείτε τα καρβουνάκια καθαρά και ελεύθερα για να γλιστρούν στις υποδοχές. Πρέπει να αλλάζετε ταυτόχρονα και τα δύο καρβουνάκια. Να χρησιμοποιείτε μόνο καρβουνάκια ίδιου τύπου. Με τη βοήθεια ενός κατσαβιδιού, βγάλτε τα καπάκια υποδοχής για τα καρβουνάκια. Βγάλτε τα φθαρμένα καρβουνάκια, τοποθετήστε τα καινούργια και ασφαλίστε τα καπάκια υποδοχής για τα καρβουνάκια. (Εικ. 36) Για να διατηρείται η ΑΣΦΑΛΕΙΑ και η ΑΞΙΟΠΙΣΤΙΑ του προϊόντος, οι εργασίες επισκευής, καθώς και οποιαδήποτε άλλη εργασία συντήρησης ή ρύθμισης, θα πρέπει να εκτελούνται σε εξουσιοδοτημένα κέντρα εξυπηρέτησης της Makita, και πάντοτε με τη χρήση ανταλλακτικών της Makita.69 ΠΡΟΑΙΡΕΤΙΚΑ ΑΞΕΣΟΥΑΡ

• Συνιστάται η χρήση αυτών των αξεσουάρ ή εξαρτημάτων με το εργαλείο της Makita, όπως περιγράφεται στο παρόν εγχειρίδιο. Αν χρησιμοποιήσετε άλλα αξεσουάρ ή εξαρτήματα μπορεί να παρουσιαστεί κίνδυνος για πρόκληση τραυματισμού προσώπων. Να χρησιμοποιείτε τα αξεσουάρ και τα εξαρτήματα μόνο για το σκοπό για τον οποίο προορίζονται. Αν χρειάζεστε κάποια βοήθεια ή περισσότερες πληροφορίες σχετικά με τα αξεσουάρ αυτά, απευθυνθείτε στο πλησιέστερο κέντρο εξυπηρέτησης της Makita.

• Φρέζες ευθείες & για διαμόρφωση αυλακώσεων

• Φρέζες διαμόρφωσης άκρων

• Λαμιναρισμένες φρέζες κοπής

• Προσαρμογέας οδηγού προτύπου

• Παξιμάδι κλειδώματος

• Κώνος σύσφιξης 12 χιλ, 1/2”

• Βραχίονας σύσφιξης 6 χιλ, 8 χιλ, 10 χιλ

• Βραχίονας σύσφιξης 3/8”, 1/4”

• Συγκρότημα απορροφητικής κεφαλής Φρέζες ρούτερ Ευθεία φρέζα (Εικ. 37)

Φρέζα αυλάκωσης σε σχήμα U (Εικ. 38)

Φρέζα αυλάκωσης σε σχήμα V (Εικ. 39)

Φρέζα κοπής για επίπεδη κοπή στο σημείο διάνοιξης (Εικ. 40)

Φρέζα κοπής για επίπεδη τομή σε δυο μέρη στο σημείο διάνοιξης (Εικ. 41)

Φρέζα ένωσης της σανίδας (Εικ. 42)

Φρέζα για στρογγύλεμα γωνίας (Εικ. 43)

Φρέζα λοξότμησης (Εικ. 44)

Φρέζα για κοιλώματα (Εικ. 45)

Φρέζα επίπεδης κοπής με μπίλια (Εικ. 46)

Φρέζα για στρογγύλευμα γωνίας με μπίλια (Εικ. 47)

1/4” Δ A 1 A 2 L 1 L 2 L 3 R 6 15 8 37 7 3,5 3 6 21 8 40 10 3,5 6 1/4” 21 8 40 10 3,5 670 Φρέζα λοξότμησης με μπίλια (Εικ. 48)

Φρέζα με μπίλια φορμαρίσματος για αυλάκωμα (Εικ. 49)

Φρέζα με μπίλια φορμαρίσματος για κοίλωμα (Εικ. 50)

Φρέζα με μπίλια για Ρωμαϊκό οξυκόρυφο τόξο (Εικ. 51)

• Ορισμένα από τα στοιχεία της λίστα μπορεί να περιέχονται στην συσκευασία του εργαλείου ως κανονικά αξεσουάρ. Αυτά ενδέχεται να διαφέρουν από χώρα σε χώρα. Για το μοντέλο RP1800 ENF100-1 Για δημόσια συστήματα διανομής χαμηλής τάσης μεταξύ 220 V και 250 V. Η εναλλαγή της λειτουργίας των ηλεκτρικών συσκευών προκαλεί διακυμάνσεις ηλεκτρικής τάσης. Η λειτουργία αυτής της συσκευής κάτω από δυσμενείς συνθήκες κεντρικής ηλεκτρικής παροχής μπορεί να επιδράσει αρνητικά στη λειτουργία άλλου εξοπλισμού. Όταν η αντίσταση του κεντρικού ηλεκτρικού ρεύματος είναι ίση ή μικρότερη των 0,40 Ω, μπορεί να θεωρηθεί ότι δεν θα υπάρξουν αρνητικές επιδράσεις. Η πρίζα της κεντρικής ηλεκτρικής παροχής που θα χρησιμοποιηθεί για αυτήν τη συσκευή θα πρέπει να προστατεύεται με τη χρήση ασφάλειας ή προστατευτικού διακόπτη κυκλώματος με χαρακτηριστικά αργής ενεργοποίησης. Για το μοντέλο RP1800F ENF100-1 Για δημόσια συστήματα διανομής χαμηλής τάσης μεταξύ 220 V και 250 V. Η εναλλαγή της λειτουργίας των ηλεκτρικών συσκευών προκαλεί διακυμάνσεις ηλεκτρικής τάσης. Η λειτουργία αυτής της συσκευής κάτω από δυσμενείς συνθήκες κεντρικής ηλεκτρικής παροχής μπορεί να επιδράσει αρνητικά στη λειτουργία άλλου εξοπλισμού. Όταν η αντίσταση του κεντρικού ηλεκτρικού ρεύματος είναι ίση ή μικρότερη των 0,39 Ω, μπορεί να θεωρηθεί ότι δεν θα υπάρξουν αρνητικές επιδράσεις. Η πρίζα της κεντρικής ηλεκτρικής παροχής που θα χρησιμοποιηθεί για αυτήν τη συσκευή θα πρέπει να προστατεύεται με τη χρήση ασφάλειας ή προστατευτικού διακόπτη κυκλώματος με χαρακτηριστικά αργής ενεργοποίησης. Για το μοντέλο RP1801, RP1801F ENF100-1 Για δημόσια συστήματα διανομής χαμηλής τάσης μεταξύ 220 V και 250 V. Η εναλλαγή της λειτουργίας των ηλεκτρικών συσκευών προκαλεί διακυμάνσεις ηλεκτρικής τάσης. Η λειτουργία αυτής της συσκευής κάτω από δυσμενείς συνθήκες κεντρικής ηλεκτρικής παροχής μπορεί να επιδράσει αρνητικά στη λειτουργία άλλου εξοπλισμού. Όταν η αντίσταση του κεντρικού ηλεκτρικού ρεύματος είναι ίση ή μικρότερη των 0,38 Ω, μπορεί να θεωρηθεί ότι δεν θα υπάρξουν αρνητικές επιδράσεις. Η πρίζα της κεντρικής ηλεκτρικής παροχής που θα χρησιμοποιηθεί για αυτήν τη συσκευή θα πρέπει να προστατεύεται με τη χρήση ασφάλειας ή προστατευτικού διακόπτη κυκλώματος με χαρακτηριστικά αργής ενεργοποίησης. Για το μοντέλο RP1800, RP1800F, RP1801, RP1801F

ENG102-3 Το σύνηθες σταθμισμένο επίπεδο θορύβου που έχει καθοριστεί σύμφωνα με την EN60745: Επίπεδο ηχητικής πίεσης (L

): 86 dB (A) Επίπεδο ηχητικής ισχύος (L

): 97 dB (A) Αβεβαιότητα (Κ): 3 dB (A) Να φοράτε ωτοασπίδες.

ENG223-2 Η συνολική τιμή δόνησης (διανυσματικό άθροισμα τριών αξόνων) που έχει καθοριστεί σύμφωνα με την EN60745: Κατάσταση λειτουργίας: διάνοιξη αυλακώσεων σε MDF Εκπομπή δόνησης (a

Αβεβαιότητα (Κ): 1,5 m/s

Για το μοντέλο RP2300FC, RP2301FC

ENG102-3 Το σύνηθες σταθμισμένο επίπεδο θορύβου που έχει καθοριστεί σύμφωνα με την EN60745: Επίπεδο ηχητικής πίεσης (L

): 87 dB (A) Επίπεδο ηχητικής ισχύος (L

): 98 dB (A) Αβεβαιότητα (Κ): 3 dB (A) Να φοράτε ωτοασπίδες.

ENG223-2 Η συνολική τιμή δόνησης (διανυσματικό άθροισμα τριών αξόνων) που έχει καθοριστεί σύμφωνα με την EN60745: Κατάσταση λειτουργίας: διάνοιξη αυλακώσεων σε MDF Εκπομπή δόνησης (a

Αβεβαιότητα (Κ): 1,5 m/s

• Η δηλωθείσα τιμή των παραγομένων κραδασμών έχει καταμετρηθεί σύμφωνα με την τυποποιημένη μέθοδο δοκιμασίας και μπορεί να χρησιμοποιηθεί για την σύγκριση ενός εργαλείου με ένα άλλο.

• Η δηλωθείσα τιμή των παραγομένων κραδασμών μπορεί επίσης να χρησιμοποιηθεί για μια προκαταρκτική αξιολόγηση της έκθεσης στους κραδασμούς. ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Η εκπομπή κραδασμών κατά τη διάρκεια της πραγματικής χρήσης του ηλεκτρικού εργαλείου μπορεί Δ A 1 A 2 L 1 L 2

Δ A 1 A 2 L 1 L 2 L 3 R1 R2 6 20 8 40 10 4,5 2,5 4,5 6 26 8 42 12 4,5 3 671 να διαφέρει από τη δηλωθείσα τιμή των εκπομπών, ανάλογα με τον τρόπο με τον οποίο χρησιμοποιείται το

• Φροντίστε να λάβετε τα μέτρα ασφαλείας που απαιτούνται για την προστασία του χρήστη που βασίζονται σε μια εκτίμηση της έκθεσης σε πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλα τα μέρη του κύκλου λειτουργίας, όπως είναι οι περιπτώσεις κατά τις οποίες το εργαλείο είναι απενεργοποιημένο και όταν λειτουργεί στο ρελαντί επιπροσθέτως του χρόνου κατά τον οποίο το εργαλείο βρίσκεται σε χρήση). ΕΚ Δήλωση συμμόρφωσης Για Ευρωπαϊκές χώρες μόνο Η δήλωση συμμόρφωσης ΕΚ περιλαμβάνεται ως παράρτημα Α σε αυτό το εγχειρίδιο οδηγιών.884877E996 www.makita.com Makita Europe N.V. Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium ALA
