ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Doc Eco 3 NILOX

Σας ευχαριστούμε που αγοράσατε το ηλεκτρικό πατίνι NILOX DOC ECO 3. Διαβάστε το εγχειρίδιο πριν χρησιμοποιήσετε το προϊόν και φυλάξτε το σε ασφαλές μέρος για μελλοντική αναφορά.

Διαβάστε προσεκτικά αυτό το εγχειρίδιο πριν χρησιμοποιήσετε to ηλεκτρικά υποβοηθούμενο πατίνι S11. Οι αρχάριοι πρέπει πρώτα να εξασκηθούν σε μια ανοιχτή περιοχή ώστε να κατανοήσουν την κινητική ενέργεια του οχήματος και τις οδηγικές ικανότητές τους προτού οδηγήσουν στον δρόμο.3 1.Εισαγωγή Αυτό το προϊόν είναι ένα υποβοηθούμενο αναδιπλούμενο ηλεκτρικό πατίνι. Μπορεί επιταχύνει με ώθηση και να επιβραδύνει μέσω του φρένου ποδιού ή μέσω του διακόπτη στο τιμόνι.

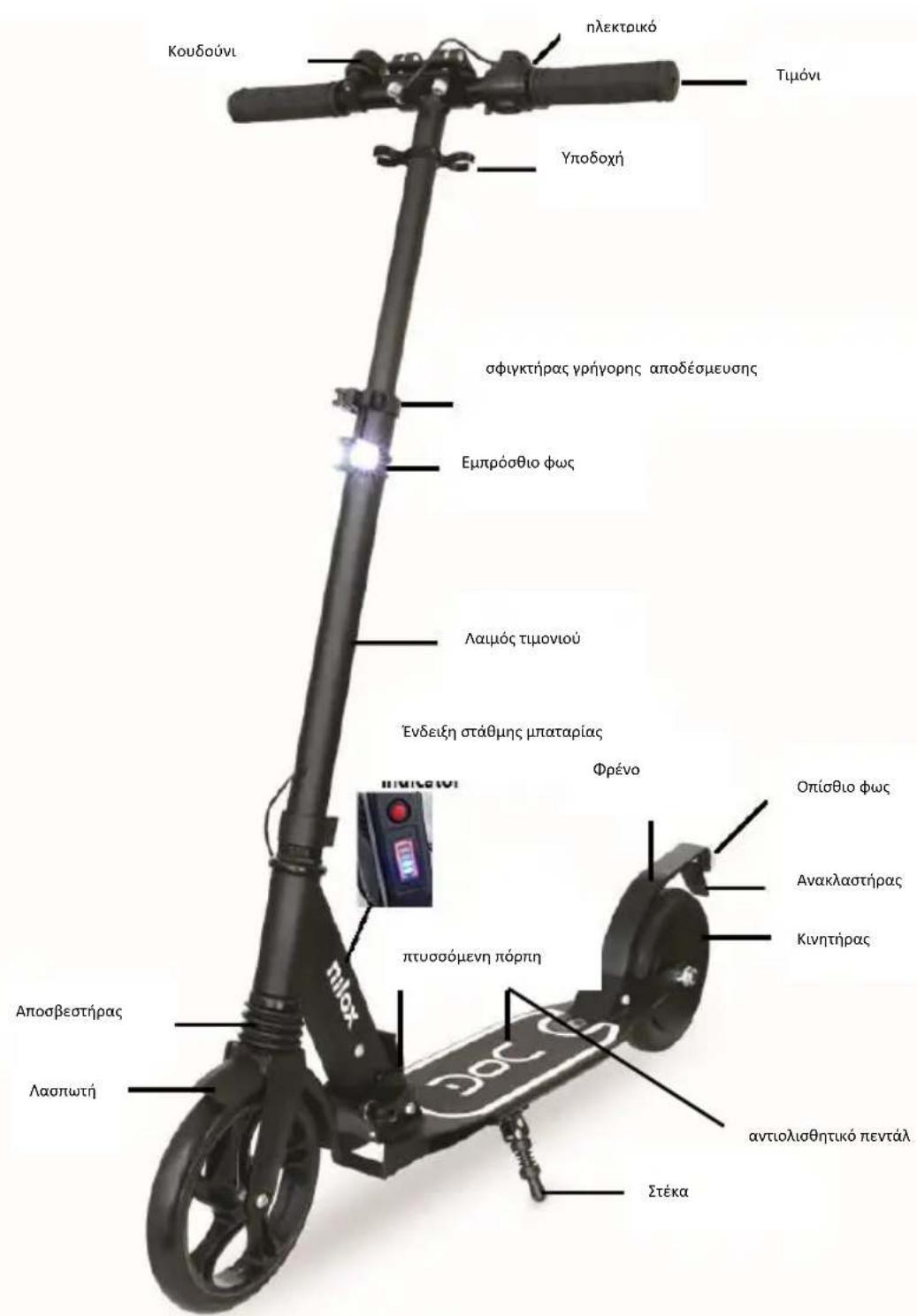

2. Εισαγωγή στα τμήματα του προϊόντος

Διαβάστε προσεκτικά αυτό το εγχειρίδιο πριν χρησιμοποιήσετε to ηλεκτρικά υποβοηθούμενο πατίνι S11. Οι αρχάριοι πρέπει πρώτα να εξασκηθούν σε μια ανοιχτή περιοχή ώστε να κατανοήσουν την κινητική ενέργεια του οχήματος και τις οδηγικές ικανότητές τους προτού οδηγήσουν στον δρόμο.

Διαβάστε προσεκτικά αυτό το εγχειρίδιο πριν χρησιμοποιήσετε to ηλεκτρικά υποβοηθούμενο πατίνι S11. Οι αρχάριοι πρέπει πρώτα να εξασκηθούν σε μια ανοιχτή περιοχή ώστε να κατανοήσουν την κινητική ενέργεια του οχήματος και τις οδηγικές ικανότητές τους προτού οδηγήσουν στον δρόμο.

Βραχίονας στήριξης υποδοχής χειρολαβής

σφιγκτήρας γρήγορης αποδέσμευσης Εμπρόσθιο φως Λαιμός τιμονιού Ένδειξη στάθμης μπαταρίας

Οπίσθιο φως Ανακλαστήρας

Αποσβεστήρας (αμορτισέρ) πτυσσόμενη πόρπη

αντιολισθητικό πεντάλ4

- Χρησιμοποιείτε μόνο το παρεχόμενο τροφοδοτικό. - Αυτό το προϊόν δεν είναι παιχνίδι. Η χρήση του προϊόντος επιτρέπεται σε ενήλικες και παιδιά με άδεια μοτοποδηλάτου. - Ελέγξτε τους ισχύοντες κανονισμούς σχετικά την κυκλοφορία ηλεκτρικών πατινιών στη χώρα όπου χρησιμοποιείται το Doc Eco 3 - Βεβαιωθείτε ότι όλα τα εξαρτήματα του Doc Eco 3 είναι ορθώς στερεωμένα (για παράδειγμα, ότι οι βίδες του τιμονιού είναι σφιγμένες) - Χρησιμοποιείτε πάντα ενδύματα που δεν εμποδίζουν την κίνηση και χρησιμοποιείτε εξοπλισμό ατομικής προστασίας: για τα χέρια/τους καρπούς, για τα γόνατα, για το κεφάλι και τους αγκώνες. - Μην μεταφέρετε αντικείμενα ενώ χρησιμοποιείτε το πατίνι - Κατά την οδήγηση, δίνετε προσοχή στα άτομα και αντικείμενα τριγύρω σας και διατηρείτε επαρκή απόσταση ασφαλείας από αυτά - Βεβαιωθείτε ότι και τα δύο πόδια είναι σωστά τοποθετημένα στην πλατφόρμα. - Συνιστάται να μην επιταχύνετε και να μην σταματάτε απότομα το όχημα προκειμένου να διατηρείτε πάντα τον έλεγχο του πατινιού - Μην εκτελείτε ακροβατικά.5 - Μην ανεβαίνετε στο πατίνι ή μην κατεβαίνετε από αυτό ενώ είναι εν κινήσει. - Τηρείτε πάντα τις παρεχόμενες οδηγίες χρήσης αναφορικά με το προβλεπόμενο μέγιστο βάρος του αναβάτη - απαγορεύεται ε τη χρήση του προϊόντος παρουσία δυσμενών καιρικών συνθηκών (όπως βροχή, χαλάζι ή χιόνι) προκειμένου να αποτρέπεται η περίπτωση βλάβης στα ηλεκτρικά κυκλώματα ή στον κινητήρα. Αποφεύγετε επίσης τη χρήση του Doc Eco 3 σε επιφάνειες με χαλίκια, άμμο ή ολισθηρές επιφάνειες. Μην ανεβαίνετε στο Doc Eco 3 ή κατεβαίνετε από αυτό σε ιδιαίτερα επικλινείς διαδρομές, σε κατηφόρα ή ανηφόρα. - Μην χρησιμοποιείτε το Doc Eco 3 σε θερμοκρασίες κάτω των -5°. - Μη χρησιμοποιείτε το Doc Eco 3 με τη στέκα κατεβασμένη. - Το ποδοκίνητο φρένο μπορεί να υπερθερμανθεί σε περίπτωση παρατεταμένης χρήσης, οπότε μην το αγγίζετε με τα χέρια σας μέχρι να κρυώσει, όπως ακριβώς δεν πρέπει να αγγίζετε τον κινητήρα αμέσως μετά τη χρήση. - Απαγορεύεται η ανάβαση περισσότερων από ενός ατόμου στο Doc Eco 3. - Δεν συνιστάται η χρήση του Doc Eco 3 από άτομα με περιορισμένη κινητική ικανότητα, με αλλοιωμένη ψυχική και φυσική κατάσταση και από κυοφορούσες. - Σε περίπτωση πρώτης χρήσης, δοκιμάστε το Doc Eco 3 σε ανοιχτό χώρο μακριά από ενδεχόμενους κινδύνους προκειμένου να εξασκηθείτε με ασφάλεια. - Μην χρησιμοποιείτε σε εύφλεκτα περιβάλλοντα. - Ο κατασκευαστής, ο εισαγωγέας και ο διανομέας δεν φέρουν καμία ευθύνη για ζημιά που6 προκαλούνται σε αντικείμενα ή άτομα σε περίπτωση εσφαλμένης/ακατάλληλης χρήσης του Doc Eco 3. - Μην προσπαθήσετε να επισκευάσετε το προϊόν μόνοι σας. Σε περίπτωση δυσλειτουργίας, επικοινωνήστε με τον μεταπωλητή. - Πριν τον καθαρισμό, αποσυνδέετε το τροφοδοτικό - Για καθαρισμό, χρησιμοποιείστε ένα πανί που έχει ελαφρώς υγρανθεί με νερό ή διάλυμα κατάλληλο για τον καθαρισμό τέτοιων συσκευών. Μην βυθίζετε το πατίνι σε νερό ή μην προσπαθείτε να το καθαρίσετε με πίδακες νερού. - Για τη διατήρηση της ορθής λειτουργίας της μπαταρίας, το Doc Eco 3 πρέπει να φορτίζεται κάθε 30 ημέρες ακόμα και αν δεν χρησιμοποιείται. Διαφορετικά, η μπαταρία θα χάσει την αποδοτικότητα της και θα μειωθεί η αυτονομίας της. - Η μέγιστη απόσταση που μπορεί να διανυθεί με μια φόρτιση ενδέχεται να διαφέρει βάσει ορισμένων παραγόντων, όπως το βάρος του οδηγού, η κλίση της διαδρομής, τα χαρακτηριστικά της επιφάνειας και η σωστή συντήρηση της μπαταρίας

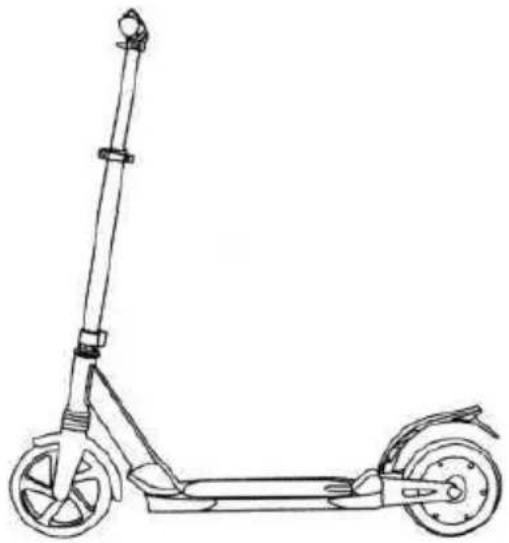

3. Άνοιγμα του πατινιού

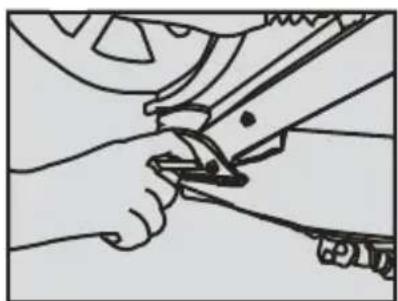

προς κάτω με το χέρι σας και πατήστε το μοχλό απελευθέρωσης.

ράβδο, πιέστε την πλατφόρμα με το αριστερό σας πόδι

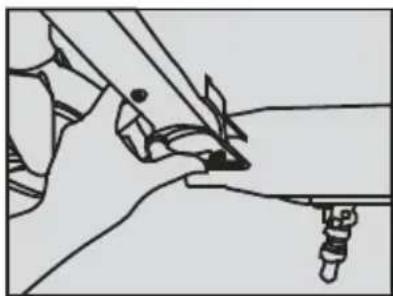

σταθεροποιήσετε και σηκώστε τον λαιμό με τα χέρια

λαβή για να στερεώσετε το τιμόνι.7

ποδοκίνητο φρένο με τα εφεδρικά εργαλεία που παρέχονται κατά την παράδοση.

ποδοκίνητο φρένο με τα εφεδρικά εργαλεία που παρέχονται κατά την παράδοση.

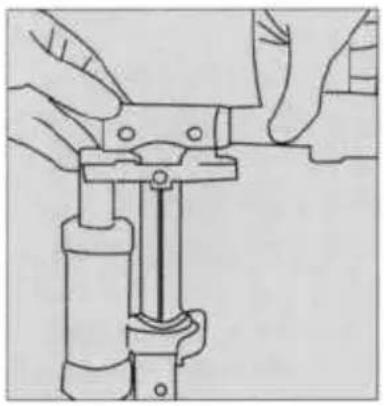

3.4 Αφαιρέστε τις χειρολαβές από τις υποδοχές τους και τοποθετήστε τις στο σταθερό τμήμα του τιμονιού.

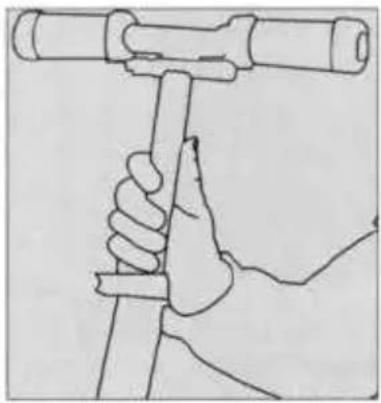

3.5. Ρυθμίστε το ύψος με το ένα χέρι, κρατήστε τον σωλήνα T με το άλλο χέρι και ρυθμίστε τον στην κατάλληλη θέση.

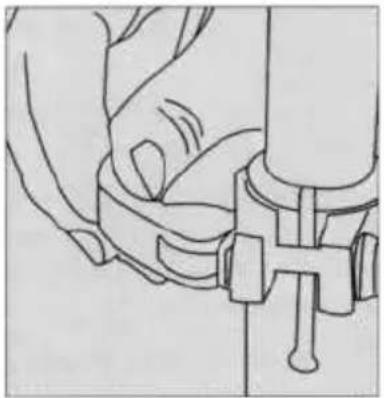

3.6.Στερεώστε τον διακόπτη λειτουργίας .

Ένα καινούριο πατίνι πρέπει να συναρμολογηθεί σύμφωνα με τα βήματα που υποδεικνύονται στα προηγούμενα σχήματα. Δώστε ιδιαίτερη προσοχή στη διαφύλαξη της ασφάλειας κατά τη συναρμολόγηση.8

4. Κλείστε το πατίνι

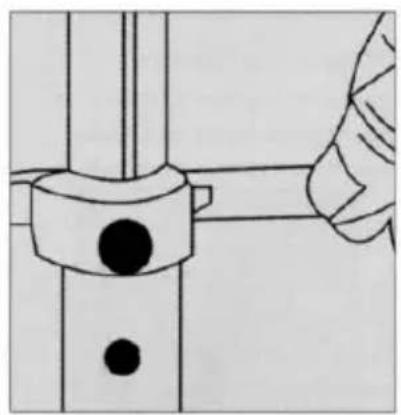

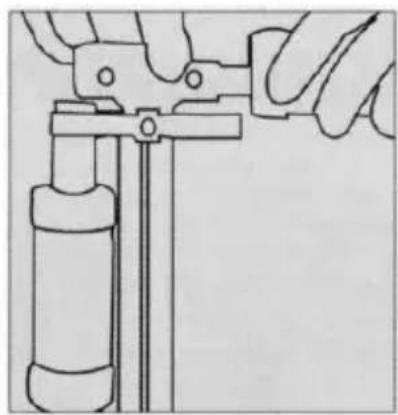

4.1 Χαλαρώστε την πόρπη

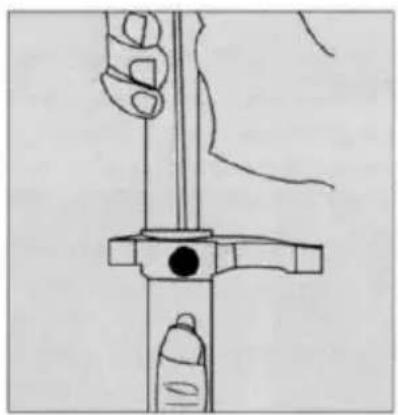

4.2 Πέστε και κατεβάστε τον

λαιμό όσο το δυνατόν περισσότερο

χειρολαβές από το τιμόνι και προσαρτήστε τις στις υποδοχές τους.

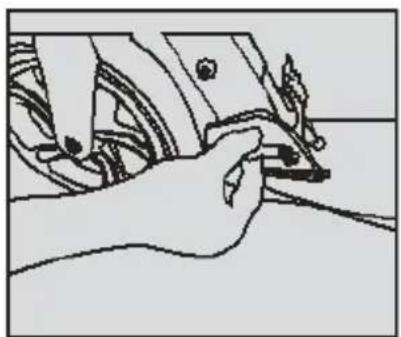

4.4 χαλαρώστε τη λαβή

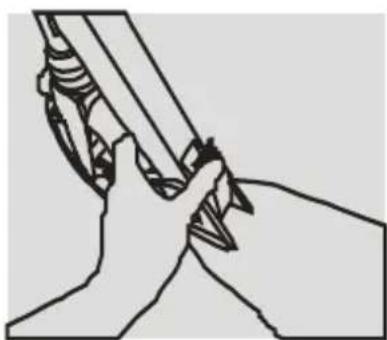

4.5 Πιέστε ελαφρά προς τα

πίσω, έως ότου ακουστεί ένα κλικ, για να ολοκληρώσετε την αναδίπλωση.

4.6 Αναδιπλούμενη έκδοση

πατινιού.9 5.Εισαγωγή στις διαδικασίες οδήγησης Ένδειξη μπαταρίας Χωρητικότητα μπαταρίας "4 μπάρες" Φορτισμένη μπαταρία "3 μπάρες" Περίπου 75% "2 μπάρες" Περίπου 50% "1 μπάρα" Κάτω από το 25%, επαναφορτίστε το

Με τη χαμηλή στάθμη μπαταρίας το σκούτερ θα εκπέμψει έναν ήχο που θα δείχνει ότι το DOC Eco 3 πρέπει να φορτιστεί. Κρατήστε το τιμόνι και με τα δύο χέρια και τοποθετήστε το ένα πόδι στην πλατφόρμα, ενώ με το άλλο πόδι σπρώξτε προς τα πίσω στο έδαφος για να επιταχύνετε. Για περαιτέρω επιτάχυνση, επαναλάβετε το βήμα μια δεύτερη φορά. Για να επιβραδύνετε, πατήστε το ποδοκίνητο φρένο του πίσω τροχού με το ένα πόδι και χαλαρώστε το όταν επιτευχθεί η επιβράδυνση στην επιθυμητή ταχύτητα, οπότε το όχημα θα συνεχίσει να κινείται με την ταχύτητα που είχε προηγουμένως. Για να απενεργοποιήσετε τον κινητήρα, χρησιμοποιήστε το ηλεκτρονικό φρένο.

6. Μπαταρία και φορτιστής

6.1. Μπαταρία ιόντων λιθίου Κατά την πρώτη χρήση, φορτίστε πλήρως την μπαταρία του Doc Eco 3

6.1.1.Όταν η μπαταρία είναι σχεδόν άδεια, φορτίζετέ την αμέσως για να αποφεύγεται η

πρόκληση βλαβών και ο περιορισμός της αυτονομίας της.

6.1.2.Αν δεν χρησιμοποιείτε το πατίνι για μεγάλο χρονικό διάστημα, φορτίζετέ το

τουλάχιστον μία φορά τον μήνα.

6.1.3. Εάν η χωρητικότητα της μπαταρίας είναι χαμηλότερη από την κατάσταση προστασίας

και το όχημα δεν μπορεί να ξεκινήσει, επικοινωνήστε αμέσως με τον μεταπωλητή. 6.2. Επαναφόρτιση Ο παρεχόμενος φορτιστής διαθέτει μια λειτουργία προστασίας επαναφόρτισης. Η ισχύς διακόπτεται αυτόματα όταν η μπαταρία είναι πλήρως φορτισμένη (100%). Οι βλάβες που προκαλούνται από τη διείσδυση νερού, τις συγκρούσεις και άλλους παράγοντες δεν καλύπτονται από την εγγύηση.

6.2.1. Ανοίξτε το λαστιχένιο κάλυμμα της θύρας φόρτισης, το οποίο βρίσκεται στο

κάτω μέρος της πλατφόρμας, και τοποθετήστε το βύσμα εξόδου του φορτιστή στη10 θύρα φόρτισης.

6.2.2.Τοποθετήστε το βύσμα εισόδου του φορτιστή στην πρίζα (AC100V-240V).

6.2.3. Εάν η ένδειξη φόρτισης είναι κόκκινη, σημαίνει ότι η μπαταρία φορτίζεται.

Όταν γίνει πράσινη, σημαίνει ότι η μπαταρία είναι φορτισμένη.

6.2.4. Κατά τη φόρτισή της, τοποθετήστε τη μπαταρία σε ξηρό και επαρκώς

7. Φροντίδα και συντήρηση

Λίπανση: Μια μικρή ποσότητα λευκού γράσου ή λιπαντικού πρέπει να τοποθετείται στη θέση αναδίπλωσης κάθε τρεις μήνες. Τροχοί: Αυτό το προϊόν χρησιμοποιεί συμπαγείς τροχούς. Αν ένα ελαστικό πρέπει να αντικατασταθεί άμεσα λόγω παρουσίας εμφανούς φθοράς, επικοινωνήστε με το κέντρο εξυπηρέτησης για την αντικατάσταση αυτού με ένα αυθεντικό. Βεβαιωθείτε ότι οι βίδες στερέωσης των τροχών είναι σφιγμένες. Τοποθέτηση και καθημερινή φροντίδα: Μην τοποθετείτε το πατίνι στον ήλιο ή σε άλλους ιδιαίτερα υγρούς χώρους για μεγάλο χρονικό διάστημα. Καθαρίζετέ το με ένα στεγνό ή ελαφρώς υγρό πανί. 8.Παράμετροι του Eco Doc 3

860x320x135 διπλωμένο

7,9kg Υλικό πλαισίου

Μαύρο, Γκρι, Κάμο Ισχύς κινητήρα 150W Μέγιστη ταχύτητα* 12Km/ώρα Μέγιστη αυτονομία* 10 χιλιόμετρα Μέγιστη κλίση ανωφέρειας

Χωρητικότητα μπαταρίας 21.6V 2500mAh

860x320x135 (διπλωμένο)

7,9kg Υλικό πλαισίου Κράμα αλουμινίου ποιότητας αεροσκάφους

Μαύρο ή λευκό Ονομαστική ισχύς

10km σε υποβοηθούμενη

25.2V 1Α Χρόνος φόρτισης περίπου 2,5 ώρες Μέγιστο φορτίο lOOKg11 Παράμετροι φόρτισης Input 100-240V – Output 25.2V 1A Χρόνος επαναφόρτισης 3-4 ώρες Μέγιστο βάρος 100kg

9. Εγγύηση (Ισχύς και Περιορισμοί)

- Η περίοδος ισχύος της εγγύησης για τους καταναλωτές, δηλαδή για τα άτομα που πραγματοποιούν μια αγορά για σκοπούς άσχετους με την επαγγελματική ή επιχειρηματική τους δραστηριότητα 2 έτη από την παράδοση σύμφωνα με την ισχύουσα νομοθεσία. Για όσους αγοράζουν με ΦΠΑ, για σκοπούς που σχετίζονται με την επαγγελματική τους δραστηριότητα, θα ισχύουν οι νομικές 1 έτος από την παράδοση σύμφωνα με την ισχύουσα

- Η εγγύηση ισχύει σε περίπτωση που το προϊόν παρουσιάζει εργοστασιακό ελάττωμα ή ελάττωμα των υλικών του. Ο αγοραστής δεν δικαιούται της εγγύησης στις ακόλουθες περιπτώσεις: - έλλειψη αποδεικτικού αγοράς (τιμολόγιο ή απόδειξη). - προσπάθεια μη εξουσιοδοτημένης επιδιόρθωσης μερών ή/και τροποποιήσεις από μη εξουσιοδοτημένα άτομα - χρήση αξεσουάρ ή στοιχείων που δεν διατίθενται στη συσκευασία του προϊόντος· - φυσιολογική φθορά του προϊόντος· - τυχαία ζημιά και πτώσεις· - ακατάλληλη χρήση του προϊόντος 10.Περιεχόμενα συσκευασίας

Εμπρόσθιοι και οπίσθιοι φανοί

Σημείωση: οι επιδόσεις και οι παράμετροι του πραγματικού προϊόντος που αποστέλλεται ενδέχεται να υπόκεινται σε τροποποιήσεις χωρίς προειδοποίηση. Η Εταιρεία διατηρεί το δικαίωμα για την τελική ερμηνεία όλων των όρων και προϋποθέσεων του παρόντος εγχειριδίου.

ΟΔΗΓΙΕΣ ΓΙΑ ΤΟ ΠΕΡΙΒΑΛΛΟΝ Αυτό το προϊόν ενδέχεται να περιέχει ουσίες που μπορεί να είναι επιβλαβείς για το περιβάλλον και την υγεία του ανθρώπου, αν δεν απορριφθούν με ορθό τρόπο. Ως εκ τούτου, σας παρέχουμε τις ακόλουθες πληροφορίες με σκοπό την αποτροπή της απελευθέρωσης των εν λόγω ουσιών και τη βελτιστοποίηση της χρήσης των φυσικών πόρων. Τα ηλεκτρικά και ηλεκτρονικά προϊόντα δεν πρέπει να απορρίπτονται στα συνήθη οικιακά απόβλητα αλλά πρέπει να συλλέγονται κατάλληλα για να υποστούν σωστή επεξεργασία. Το σύμβολο του διαγραμμένου κάδου που εμφανίζεται στο προϊόν και στη σελίδα αυτή υπενθυμίζει την ανάγκη σωστής απόρριψης του προϊόντος στο τέλος της ζωής του. Με αυτόν τον τρόπο μπορεί να αποφευχθεί το ενδεχόμενο βλαβερών συνεπειών για το περιβάλλον και την ανθρώπινη υγεία εξαιτίας μια μη εξειδικευμένης επεξεργασίας των ουσιών που περιέχονται σε αυτά τα προϊόντα ή της ακατάλληλης χρήσης μερών αυτών. Επιπλέον, μπορείτε να συμβάλλετε στην ανάκτηση, ανακύκλωση και επαναχρησιμοποίηση πολλών από τα υλικά που συνθέτουν αυτά τα προϊόντα. Αυτός είναι ο λόγος για τον οποίο οι κατασκευαστές και οι διανομείς ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ΗΗΕ) οργανώνουν οι ίδιοι τη σωστή συλλογή και απόρριψη του εξοπλισμού. Στο τέλος της διάρκειας ζωής του προϊόντος, επικοινωνήστε με τον αντιπρόσωπό σας για οδηγίες σχετικά με την απόρριψη. Κατά την αγορά αυτού του προϊόντος, ο διανομέας θα σας ενημερώσει για τη δυνατότητα αντικατάστασης της παλιάς σας συσκευής με μια νέα, υπό τον όρο ότι ο τύπος του προϊόντος και οι λειτουργίες του να παραμείνουν οι ίδιες. Εάν οι διαστάσεις δεν υπερβαίνουν τα 25 cm, ο ΗΗΕ (Ηλεκτρικός και Ηλεκτρονικός Εξοπλισμός) μπορεί να επιστραφεί χωρίς υποχρέωση αγοράς προϊόντος ισοδύναμης αξίας. Η απόρριψη του13 προϊόντος με οποιονδήποτε άλλον τρόπο υπόκειται στις κυρώσεις που προβλέπονται από την ισχύουσα νομοθεσία της χώρας όπου διατίθεται το προϊόν. Επιπλέον, προτείνουμε την υιοθέτηση των ακόλουθων μέτρων προστασίας του περιβάλλοντος: ανακύκλωση της εσωτερικής και εξωτερικής συσκευασίας που συνοδεύει το προϊόν και ορθή απόρριψη των χρησιμοποιημένων μπαταριών (εάν περιέχονται στο προϊόν). Με τη βοήθειά σας, μπορούμε να μειώσουμε την ποσότητα των φυσικών πόρων που χρησιμοποιούνται για την κατασκευή ΗΗΕ (Ηλεκτρικού και Ηλεκτρονικού Εξοπλισμού), να ελαχιστοποιήσουμε τη χρήση των χώρων υγειονομικής ταφής απορριμάτων και να βελτιώσουμε την ποιότητα ζωής, αποτρέποντας την απελευθέρωση δυνητικά επικίνδυνων ουσιών στο περιβάλλον. ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΜΠΑΤΑΡΙΩΝ Το προϊόν περιέχει μια μπαταρία που θα μπορούσε να αντικατασταθεί κατά τη διάρκεια ζωής του ίδιου του προϊόντος. Απορρίψτε τη μπαταρία που περιέχεται στο προϊόν σωστά στο τέλος της ωφέλιμης διάρκειας ζωής (δηλαδή, όταν δεν μπορεί πλέον να φορτιστεί) τοποθετώντας την σε κατάλληλο δοχείο διάθεσης μπαταριών ξεχωριστά από τα γενικά, αταξινόμητα απόβλητα. Η συλλογή και η ανακύκλωση των μπαταριών συμβάλλει στην προστασία του περιβάλλοντος και στη διατήρηση των φυσικών πόρων, επιτρέποντας την ανάκτηση πολύτιμων υλικών.14

Διανέμεται από τη Nilox παράγονται και εισάγονται από Exhibo S.p.A. via Leonardo da Vinci 6 20854-Vedano al Lambro (ΜΒ)

Κατασκευάζεται στην Κίνα
