| Tipo de produto | Patinete elétrico dobrável |
| Marca | Nilox |
| Modelo | Doc Eco 3 |
| Dimensões (dobrado) | 860 x 320 x 135 mm |
| Peso | 7,9 kg |
| Material do quadro | Alumínio |
| Dimensões das rodas | Não especificado (pneus maciços) |
| Bateria | Lítio, recarregável |
| Autonomia | Variável de acordo com peso, terreno, manutenção |
| Tempo de carga | Aproximadamente 3-4 horas (carregador 100-240V) |
| Velocidade máxima | Não especificado (assistência elétrica) |
| Motor | Elétrico, integrado à roda traseira |
| Freios | Freio de pedal traseiro + freio eletrônico |
| Dobragem | Sim, com alça e fixação rápida |
| Iluminação | Farol dianteiro e farol traseiro |
| Capacidade máxima do usuário | Não especificado (peso máximo recomendado no manual) |
| Acessórios incluídos | Carregador, manual, chave, faróis dianteiro/traseiro |
| Manutenção | Lubrificação a cada 3 meses no ponto de dobragem; limpeza com pano úmido |
| Garantia | 2 anos (consumidores), 1 ano (profissionais) |
| Temperatura de uso | Acima de -5°C |
| Homologação | CE |
Perguntas frequentes - Doc Eco 3 NILOX
Perguntas dos utilizadores sobre Doc Eco 3 NILOX
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Patinete elétrico em formato PDF gratuitamente! Encontre o seu manual Doc Eco 3 - NILOX e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. Doc Eco 3 da marca NILOX.
MANUAL DE UTILIZADOR Doc Eco 3 NILOX
MANUAL DE UTILIZAÇÃO
Agradecemos que tenha adquirido a trotineta elétrica NILOX DOC ECO 3.
Leia o manual antes de usar o produto e mantenha-o num local seguro para consultas futuras.

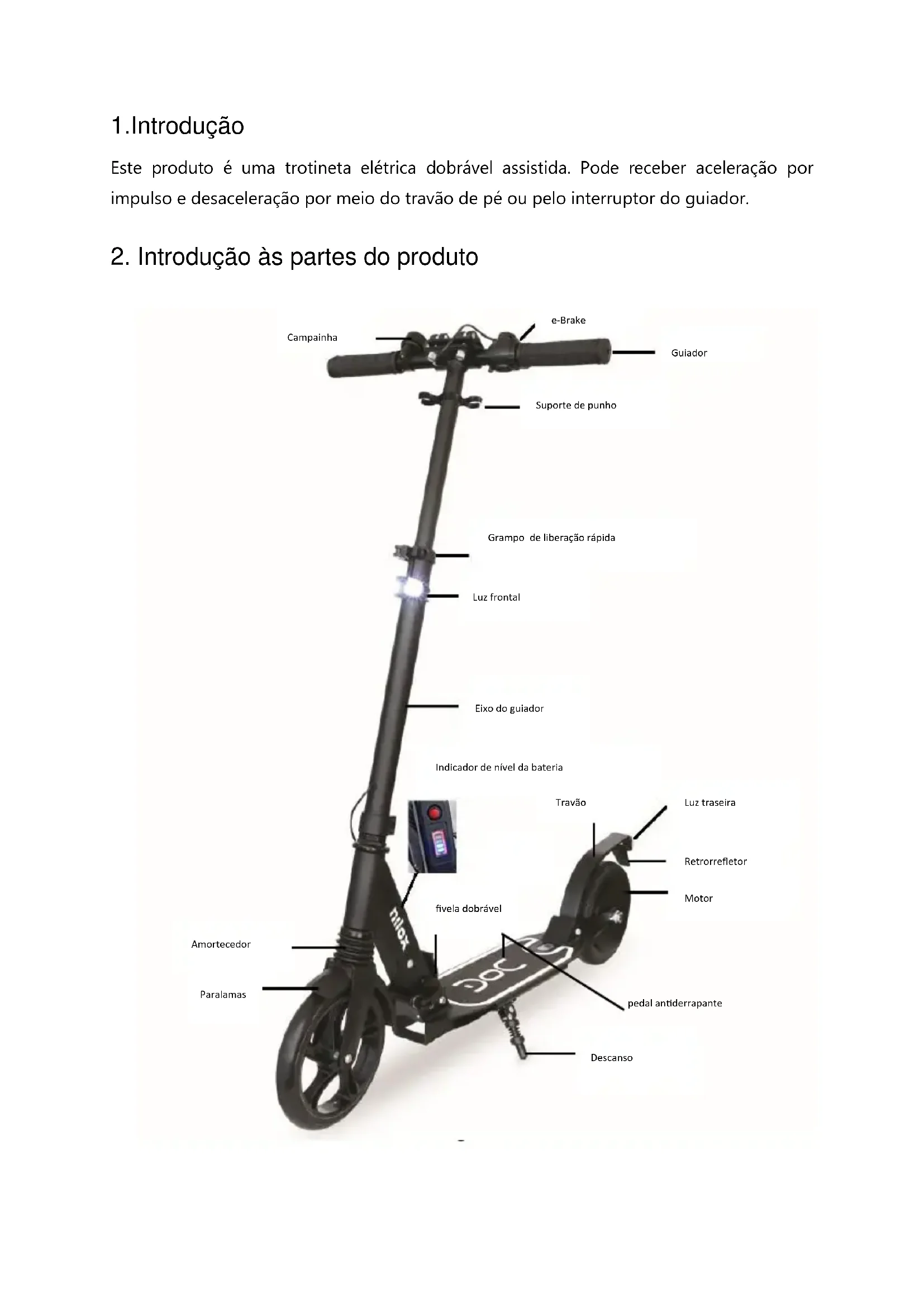

1. Introdução
Este produto é uma trotineta elétrica dobrável assistida. Pode receber aceleração por impulso e desaceleração por meio do travão de pé ou pelo interruptor do guiador.

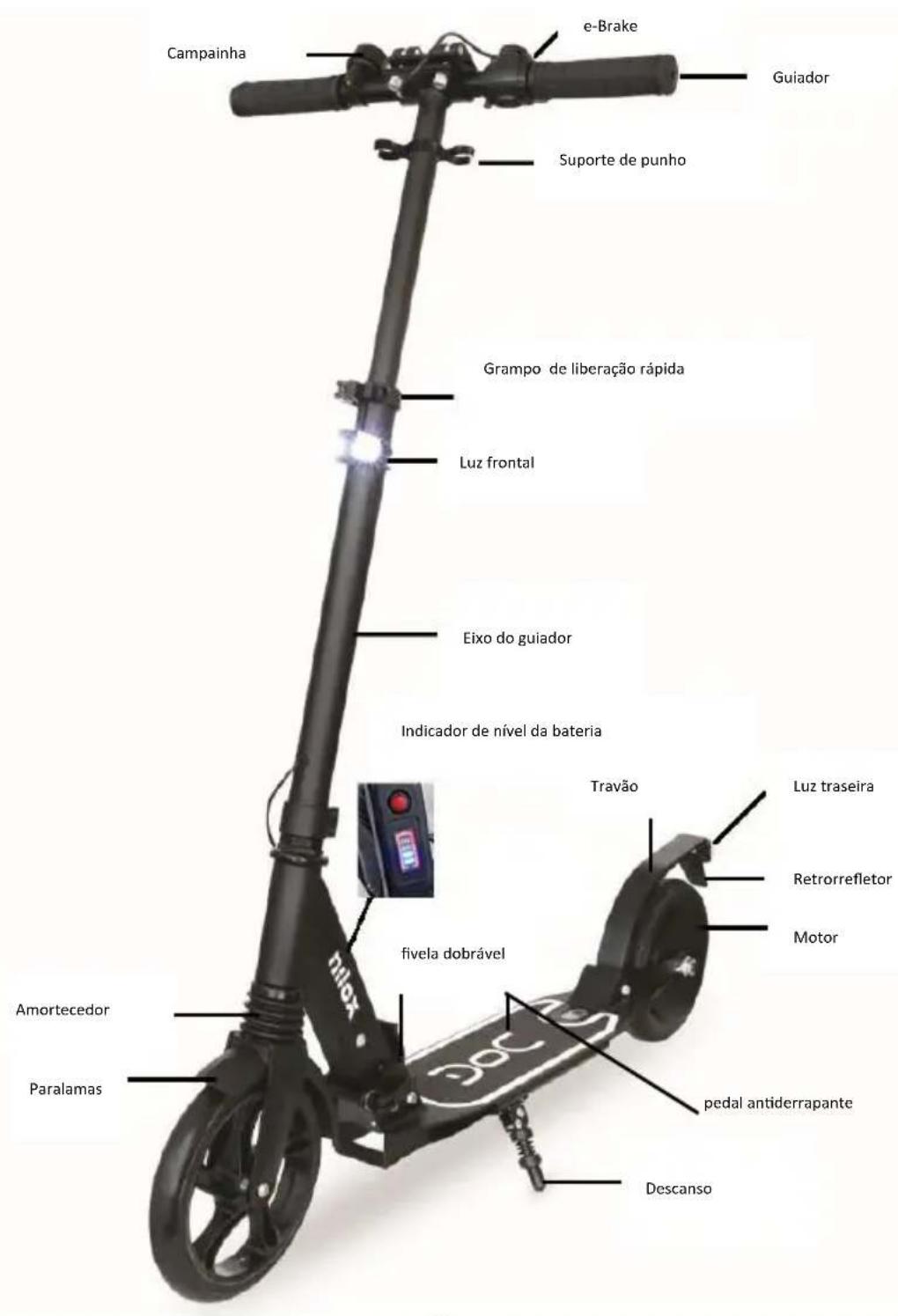

2. Introdução às partes do produto
3. Advertências
- Usar apenas a fonte de alimentação fornecida.
- Este produto não é um brinquedo. O uso do produto é permitido a adultos e menores com carta de motociclo.
- Verifique os regulamentos atuais sobre a circulação de trotinetas no país onde a Doc Eco 3 for usada
- Verifique se todos os componentes da Doc Eco 3 estão bem fixados (por exemplo, se os parafusos do guiador estão bem apertados)
- Use sempre roupas que não sejam um obstáculo ao movimento e use equipamentos de proteção individual: para as mãos/pulsos, joelhos, cabeça e cotovelos.
- Não transportar objetos quando utilizar a trotineta
- Durante a condução, prestar atenção a outras pessoas e objetos em redor e manter uma distância de segurança adequada
- Certificar-se de que posiciona corretamente ambos os pés na plataforma.
- É aconselhável não acelerar e não parar o veículo abruptamente para não perder o controlo da trotineta.
- Não fazer acrobacias.
- Não subir e descer da trotineta enquanto estiver em movimento.
-
Respeitar o peso máximo previsto para o utilizador
-
Evite usar o produto na presença de condições atmosféricas adversas (como chuva, granizo ou neve) para evitar danos aos circuitos elétricos ou ao motor. Evite também usar a Doc Eco 3 em superfícies com cascalho, areia ou escorregadias. Não suba nem desça da Doc Eco 3 em percursos sinuosos, em descida ou subida.
- Não use a Doc Eco 3 com temperaturas abaixo de -5 °.
- Não use a Doc Eco 3 com o descanso descido.
- O travão de pedal poderá sobreaquecer em caso de uso prolongado; portanto, não lhe toque com as mãos enquanto não arrefecer; da mesma forma, o motor não deve ser tocado logo após o uso.
- É proibido usar a Doc Eco 3 com mais de uma pessoa.
- O uso da Doc Eco 3 não é recomendado para pessoas com capacidades motoras limitadas, pessoas em estado psicofísico alterado e mulheres grávidas.
- No caso da primeira utilização, experimente a Doc Eco 3 numa área aberta, longe de perigos, para praticar com toda a segurança.
- Não use em ambientes inflamáveis.
- O fabricante, o importador e o distribuidor não são responsáveis por danos causados a objetos ou pessoas em caso de uso inadequado da Doc Eco 3.
- Não tente reparar o produto por si mesmo, mas, em caso de mau funcionamento, entre em contacto com o revendedor.
-
Antes da limpeza, desligue a alimentação
-
Para a limpeza, use um pano levemente humedecido com água ou com uma solução adequada para limpeza deste tipo de dispositivos. Não a mergulhe na água nem procure limpá-la com água à pressão.
- Para preservar a bateria, esta deve ser carregada a cada 30 dias, mesmo que a Doc Eco 3 não seja usada. Caso contrário, a bateria perderá eficiência, em detrimento da autonomia.
- A distância máxima percorrida com uma carga pode variar com base em certos fatores, como o peso do condutor, a inclinação do percurso, as características da superfície e manutenção adequada da bateria

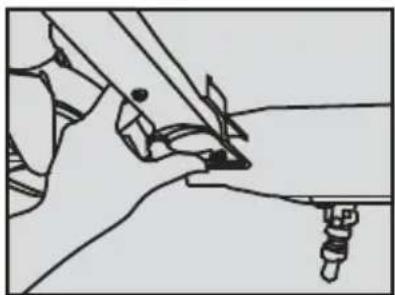

3. Abrir a trotineta

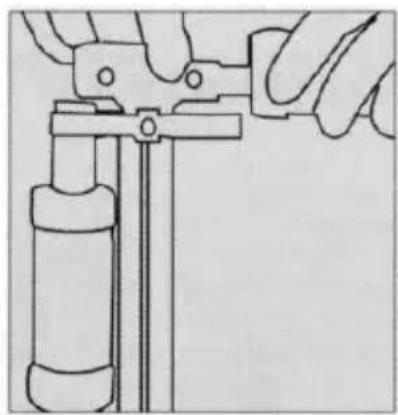

3.1 Solte a alça com a mão e pressione a alavanca de liberação.
3.2 Destrave o eixo, pressione o patim com o pé esquerdo para estabilizar e puxe o eixo com as mãos.

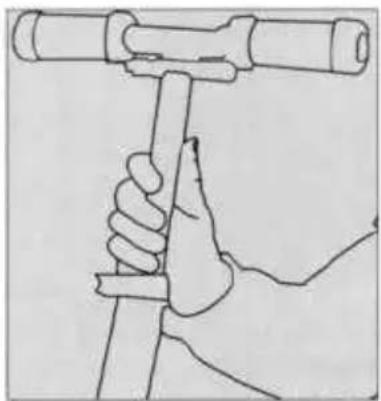

3.4.Remova o punhos dos suportes de punhos e introduza-os na parte fixa do guiador.

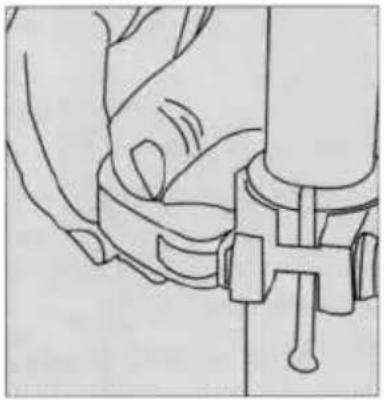

3.5 Ajuste a altura com uma mão, segure o tubo em T com a outra mão e ajuste-o na posição apropriada.
A nova trotineta deve ser montada de acordo com as etapas indicadas nas figuras anteriores.

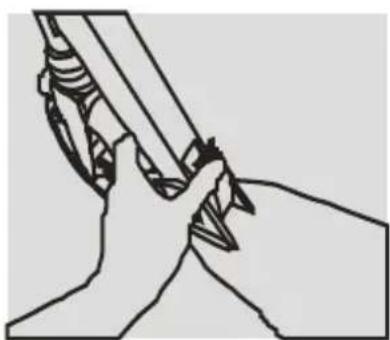

4.2 Pressione e desça o eixo o máximo possível
4.3 Remova os punhos do guiador e prenda-os nos suportes de punhos.
4.4 Pressione o guiador para baixo.

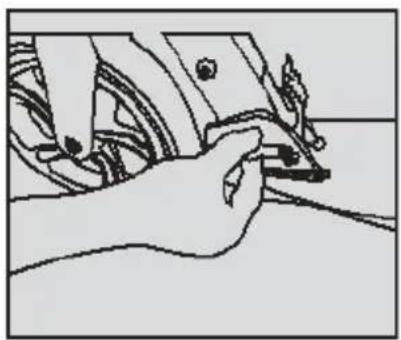

4.5 Pressione-a suavemente para trás até que seja emitido um clique que completa a dobragem.
4.6 Trotineta na posição dobrada.
5. Introdução às operações de condução
| Indicador de bateria | Capacidade da bateria |
| "4 Traços" | Bateria carregada |
| "3 Traços" | Cerca de 75% |
| "2 Traços" | Cerca de 50% |
| "1 Traço" | Menos de 25%; recarregar a trotineta. |
Com o nível baixo da bateria, a scooter emitirá um som indicando que o DOC Eco 3 deve ser recarregado.
Segure o guiador com as duas mãos e coloque um pé na plataforma, com o outro pé empurre para trás contra o chão para acelerar. Para acelerar ainda mais, repita o passo uma segunda vez. Para diminuir a velocidade, pressione o pedal de travão traseiro com um pé e afrouxe quando diminuiu a velocidade necessária, momento em que o veículo retomará a velocidade anterior. Para desativar o motor, use o e-brake.
6. Bateria e carregador
6.1. Bateria de lítio
Na primeira utilização, carregue totalmente a bateria da Doc Eco 3
6.1.1. Quando a bateria estiver quase descarregada, carregue-a imediatamente, para evitar danificá-la e limitar a autonomia.
6.1.2.Se não usar a trotineta por muito tempo, carregue-a pelo menos uma vez por mês.
6.1.3. Se a capacidade da bateria for inferior à do estado de proteção e o veículo não puder ser iniciado, entre em contacto com o revendedor imediatamente.
6.2. Recarga
O carregador de bateria fornecido possui uma função de proteção de carga. A alimentação é cortada automaticamente quando a bateria está totalmente carregada a 100%. Danos causados por infiltração de água, colisões e outros fatores não são cobertos pela garantia.
6.2.1. Abra a tampa de borracha da porta de carregamento na parte inferior da base do patim e introduza o conector de saída do carregador na porta de carregamento.
6.2.2. Introduza a ficha de entrada do carregador na tomada (AC100V-240V).
6.2.3. Se o indicador do carregador estiver vermelho, isso significa que a bateria está a carregar; quando fica verde, significa que a bateria está carregada.
6.2.4. Ao carregar a bateria, coloque-a numa área seca e ventilada.
7.Cuidados e manutenção
Lubrificação: uma pequena quantidade de massa gorda branca ou lubrificante deve ser aplicada na posição de dobragem do guiador a cada três meses.
Rodas: este produto utiliza rodas sólidas. Se um pneu precisar de ser substituído ocasionalmente devido a desgaste óbvio ou rutura, entre em contacto com o centro de assistência para substituí-lo por um original. Verifique se as rodas estão apertadas.
Posicionamento e cuidados diários:
Não coloque a trotineta ao sol ou noutros locais extremamente húmidos durante muito tempo; limpe-a com um pano seco ou levemente húmido.
8.Configurações da Doc Eco 3
| Model | Doc Eco 3 |
| Dimensões | 860*320*135 mm dobrada |
| Peso | 7,9Kg |
| Material da estrutura | Alumínio |
| Dimensões das rodas | 8" |
| Cor | Back, Grey, Camo |
| Potência do motor | 150 W |
| Velocidade máxima* | 12Km/h |
| Autonomia máxima* | 10 km |
| Inclinação máxima | 5 ° |
| Capacidade da bateria | 21,6 V 2500 mAh |
| Parâmetros de carregamento | Input 100-240V~ 25,2 V 1 A-- |
| Tempo de recarga | 3-4 horas |
| Peso máximo | 100 kg |
- Peso do condutor 60 kg
9. Garantia (validade e limitações)
- O período de validade da garantia para os consumidores, ou seja, aqueles que compram para fins não relacionados com atividade profissional ou comercial, 2 anos após a entrega nas condições da lei. Para os compradores que comprarem com IVA para fins relacionados com a sua atividade profissional, serão válidasv1 ano após a entrega nos termos da lei.
- A garantia é válida se o produto apresentar um defeito de fábrica ou um defeito de material.
O comprador não tem direito à garantia no caso de:
- falta de comprovativo de compra (fatura ou recibo).
- tentativas de reparação de partes não autorizadas e/ou modificações por pessoas não autorizadas
- uso de acessórios ou elementos não fornecidos com o produto;
- desgaste normal do produto;
- danos acidentais e quedas;
- uso inadequado do produto
10. Conteúdo da Embalagem
| Acessório | Quantidade |
| Doc Eco 3 | 1 |
| Fonte de alimentação | 1 |
| Manual | 1 |
| Luzes dianteira e traseira. | 1 |
| Chave | 1 |
Nota: o desempenho e os parâmetros do produto real enviado podem estar sujeitos a alterações sem aviso prévio. A Empresa reserva-se o direito à interpretação final de todos os termos e condições deste manual.
INSTRUÇÕES PARA A CONDUTA AMBIENTAL
Este produto contém substâncias que podem ser prejudiciais para o ambiente e a
saúde humana se não forem eliminadas de maneira correta. Portanto, fornecemos as seguintes informações a fim de prevenir que tais substâncias sejam dispersadas e otimizar o uso dos recursos naturais. Os produtos elétricos e eletrónicos não devem ser eliminados entre os normais resíduos domésticos, devem ser coletados e tratados de maneira adequada e correta. O símbolo do contentor de lixo barrado com uma cruz, presente no produto e nesta página, significa que é necessário eliminar o produto de maneira adequada no final da sua vida útil. Deste modo é possível evitar que o tratamento não específico das substâncias contidas nesses produtos, ou o uso inadequado de partes do mesmo, possa causar consequências prejudiciais ao ambiente e à saúde humana. Além disso, você pode contribuir para a recuperação, reciclagem e reutilização de muitos materiais que compõem esses produtos. Por esse motivo, os fabricantes e os distribuidores de equipamentos elétricos e eletrónicos organizam a coleta adequada e a eliminação dos mesmos em modo autónomo. No final da vida útil do produto, contactar o revendedor para receber instruções sobre a eliminação. Aquando da compra deste produto, o distribuidor informa sobre a possibilidade de substituir o dispositivo antigo por um novo, desde que o tipo de produto e as suas funções sejam iguais. Se o tamanho não superar 25 cm, o equipamento elétrico e eletrónico pode ser restituído sem qualquer obrigação de compra de um produto equivalente. A eliminação do produto em qualquer outro modo está sujeita às penalidades previstas pela lei em vigor no país onde o produto é eliminado. Além disso, recomendamos que adote as seguintes medidas para proteger o ambiente: reciclagem da embalagem interna e externa fornecida com o produto e eliminação correta das baterias usadas (se estiverem contidas no produto). Com a sua ajuda podemos reduzir a quantidade de recursos naturais usados no fabrico de equipamento elétrico e eletrónico, reduzir ao mínimo o uso de aterros sanitários, impedindo a libertação de substâncias
INSTALAÇÃO E SUBSTITUIÇÃO DAS BATERIAS
O produto contém uma bateria que pode ser substituída durante o período de vida útil do mesmo. Eliminar de maneira correta a bateria contida no produto no final da sua vida útil (ou seja, quando não puder ser mais carregada), colocando-a num contentor adequado de coleta de baterias, separado dos resíduos gerais indiferenciados. A coleta e a reciclagem ajuda a proteger o ambiente e os recursos naturais, permitindo a recuperação de materiais preciosos.
Esta declaração de conformidade é emitida sob a exclusiva responsabilidade do fabricante:
Nome e endereço da pessoa autorizada a elaborar o dossiê técnico: EXHIBO S.p.A. - Via Leonardo da Vinci, 6 - 20854 Vedano al Lambro (MB)
Descrição: Monopattino elettrico
Marca: NILOX Modelo: DOC ECO 3
O objeto da declaração está em conformidade com todas as disposições relevantes das seguintes Diretivas
Diretiva 2006/42/CE
Diretiva 2014/30/UE Diretiva 2015/863/UE
Normas aplicadas
EN 60204-1:2006+A1:2009
EN 60335-1:2012+A11:2014+A13:2017
EN 55014-1:2017
EN 55014-2:2015
IEC 62778:2014
Diretiva RoHS 2015/863/EU
Regulamento 1272/2013
Assinado por e em nome de:
CE
Local: Vedano al Lambro
Data: 18/10/2019
Produzido e Importado por
