MANUAL DE UTILIZADOR Doc Pro NILOX

Obrigado por ter decidido comprar o DOC PRO. O manual em formato eletrónico pode ser descarregado no site Nilox no endereço www.nilox.com. Inserir no campo de pesquisa em cima à direita o código do DOC PRO 30NXMOPR00001, procurar a ficha técnica e depois descarregar o manual completo.

O presente produto é coberto pela garantia nos termos da normativa vigente; assim, em caso de necessidade de assistência técnica e/ou garantia, contacte o seu revendedor.

Este produto pode conter substâncias que poderão ser nocivas para o ambiente e para a saúde humana se não for eliminado de modo adequado. Fornecemos- lhe, portanto, as seguintes informações para evitar a emissão destas substâncias e para melhorar o uso dos recursos naturais. Os aparelhos eléctricos e electrónicos não devem ser eliminados juntamente com os resíduos urbanos normais, mas devem ser enviados para a recolha selectiva para que se proceda ao tratamento adequado. O símbolo do caixote do lixo barrado, disposto no produto e nesta página, recorda a necessidade de eliminar adequadamente o produto no final da sua vida. De tal modo é possível evitar que um tratamento não específico das substâncias contidas nestes produtos, ou um uso impróprio de peças pertencentes aos mesmos, possam comportar consequências nocivas para o ambiente e para a saúde humana. Além disso, contribui-se para a recuperação, reciclagem e reutilização de muitos dos materiais contidos nestes produtos. Para tal, os produtores e distribuidores dos Aparelhos Eléctricos e Electrónicos (AEE) organizam adequados sistemas de recolha e eliminação deste tipo de equipamento. No final da vida do produto, dirija-se ao seu distribuidor para obter mais informações acerca das modalidades de recolha. No momento da compra deste produto, o seu distribuidor informá-lo-á também acerca da possibilidade de entregar gratuitamente um outro aparelho em final de vida, desde que seja de tipo equivalente e que tenha desenvolvido as mesmas funções do produto adquirido. Se as dimensões não são superiores a 25 cm, a AEE (Aparelhos Elétricos e Eletrónicos) poderá ser entregue sem a obrigação de aquisição de outro produto equivalente. Uma eliminação do produto de modo diferente do que foi descrito acima será passível das sanções previstas pela normativa nacional vigente no país em que o produto é eliminado. Recomendamos-lhe, ainda, que adopte outras medidas favoráveis ao ambiente: reciclar a embalagem interna e externa na qual o produto é fornecido e eliminar, de modo adequado, as baterias usadas (somente se incluídas no produto). Com a sua ajuda, é possível reduzir a quantidade de recursos naturais usados na realização de Aparelhos Eléctricos e Electrónicos (AEE), minimizar o uso das descargas para a eliminação dos produtos e melhorar a qualidade de vida, evitando que substâncias potencialmente perigosas sejam libertadas no ambiente.

INSTALAÇÃO E SUBSTITUIÇÃO DAS BATERIAS O produto contém uma bateria que poderá ser substituída durante a vida útil do próprio produto. No fim da vida útil da bateria (isto é quando já não for possível efetuar recargas) contida no produto, esta deve ser eliminada separadamente dos lixos indiferenciados, deitando-a nos respetivos recipientes para a eliminação de baterias. A recolha e reciclagem das baterias contribuem para a protecção do ambiente e para a conservação dos recursos naturais e permitem a recuperação de materiais preciosos.

• Um ano, se o produto for adquirido pela pessoa física ou jurídica que actua no exercício da sua actividade empresarial, comercial, artesanal ou profissional, ou seja por um seu intermediário.

• Dois anos, se o produto é adquirido pelo consumidor ou utilizador (a pessoa física que actua para finalidades estranhas à actividade empresarial, comercial, artesanal ou profissional eventualmente desenvolvida).

• Um ano para a bateria, qualquer que seja a qualidade do comprador do produto.2

• A garantia é prestada no caso em que o produto apresente um defeito de fabrico ou dos materiais.

• Suporte ao produto e garantia. Mais informações disponíveis no website www.nilox.com

O comprador perde o direito à garantia nos seguintes casos:

• Falta da prova de compra (factura ou recibo).

• Violação e forçamento de partes de hardware e do visor.

• Outros defeitos derivados de: utilização indevida; modificações não-autorizadas de hardware/software; operações ou gravações fora das especificações técnicas do produto; manutenção incorrecta, defeitos derivados da utilização de software diferente do fornecido e de todos os elementos (hardware e software) não-concebidos para serem utilizados com o produto; intervenções técnicas efetuadas por pessoal não autorizado. O acima exposto refere-se aos princípios em matéria de garantias de bens de consumo como consta da Directiva 1999/44/CE. A marcação CE ( ) e/ou o logótipo WEEE ( ) apostos na etiqueta do produto poderão não respeitar as dimensões mínimas estabelecidas pela normativa devido às dimensões reduzidas da última. Aconselha-se conservar a embalagem original.3

PREFÁCIO Obrigado por ter comprado o DOC PRO, um meio de transporte prático e compacto para as deslocações breves ou simplesmente para se divertir na cidade. O DOC PRO respeita o ambiente, não polui e não é ruidoso. Com um custo diário de poucos cêntimos, satisfará as suas exigências de deslocação, com uma notável dose de diversão. O DOC PRO levá-lo-á a qualquer ponto da cidade com uma só carga. Fácil de transportar graças ao seu mecanismo de dobragem rápida. É possível facilitar o movimento do DOC PRO nos percursos inclinados, empurrando com os pés e usando-o como uma trotinete tradicional. Certifique-se de que usa o DOC PRO de forma segura e preste sempre atenção aos peões. Informe-se e respeite as normas aplicáveis à utilização do DOC PRO no local em que se encontra. PARA GARANTIR A SUA SEGURANÇA E A SEGURANÇA ALHEIA, LEIA ATENTAMENTE O PRESENTE MANUAL DE UTILIZAÇÃO. O USO IMPRUDENTE DO APARELHO PODE SER PERIGOSO. A PERDA DE CONTROLO DO APARELHO, UM CHOQUE OU UMA QUEDA PODERÃO COMPORTAR LESÕES, ATÉ GRAVES, PARA O UTILIZADOR E/OU TERCEIROS. PARA REDUZIR ESTES PERIGOS, CONVIDAMO-LO A LER E RESPEITAR TODAS AS INSTRUÇÕES E OS AVISOS INCLUÍDOS NO MANUAL DE UTILIZAÇÃO.

PRECAUÇÕES DE UTILIZAÇÃO

• O UTILIZADOR DEVE VERIFICAR PREVIAMENTE AS NORMAS DE CIRCULAÇÃO NA ESTRADA EM VIGOR NO PAÍS ONDE SERÁ UTILIZADO DOC PRO. É possível que a utilização do DOC PRO seja proibido em áreas públicas ou, pelo menos, em áreas sujeitas à aplicação das normas da circulação rodoviária.

• Evitar o uso em superfícies com cascalho, areia, relva, superfícies escorregadias ou molhadas. O DOC PRO foi desenvolvido para ser usado em superfícies lisas e secas.

• Nunca guiar na proximidade de precipícios ou declives. O DOC PRO nunca foi desenvolvido para a condução nestes ambientes. O revendedor, distribuidor, importador e produtor não são responsáveis por lesões do condutor ou danos ao DOC PRO e/ou a terceiros que possam ser provocados por este tipo de conduta.

• Nunca guiar o DOC PRO com mais pessoas na plataforma, correndo o risco de perder o controlo do aparelho.

• Nunca deixar crianças sem vigilância nas proximidades do DOC PRO, podendo constituir um grande perigo.

• Familiarizar-se com o uso do DOC PRO e verificar que todos os retentores estão bem apertados antes de utilizar.

• Não armazenar as baterias nas imediações de fontes de calor, poderão explodir.

• Não deixar o carregador em locais húmidos ou molhados e não usá-lo se estiver danificado. Verificar regularmente o cabo, a ficha e o invólucro externo. Se estiver danificado, não deve ser usado até que seja reparado.

• Nunca usar DOC PRO se não estiver em condições perfeitas.

• Nunca usar o DOC PRO se não se encontrar em perfeitas condições psíquicas e físicas. As pessoas que sofrerem de problemas físicos ou mentais não devem usar o DOC PRO ou devem ser impedidas de o usar.

• Recomenda-se empurrar o DOC PRO no arranque para reduzir a carga. O DOC PRO terá, assim, uma vida mais longa.

• O DOC PRO não é um brinquedo.

• O DOC PRO usa energia elétrica e necessita de um transformador.

• Atenção: com o uso do transformador poderá verificar-se o risco de choque elétrico.

• É fortemente desencorajado o uso por parte de quem não consiga andar facilmente no aparelho.5

• Informar-se e respeitar sempre as leis e as normas locais aplicáveis nos locais em que o DOC PRO é utilizado.

• Manter-se sempre longe do tráfego de viaturas e veículos a motor e usar o DOC PRO onde for permitido, e com prudência.

• As superfícies molhadas, escorregadias, acidentadas, irregulares ou instáveis podem diminuir a tração e aumentar o risco de acidentes.

• Prestar atenção aos obstáculos que poderão encalhar nas rodas ou obrigar a travar repentinamente ou a perder o controlo.

• Não conduzir quando chover ou quando a temperatura exterior for fria ao ponto de gelar as superfícies.

• Nunca mergulhar o DOC PRO em água, pois as componentes elétricas e de condução poderão ficar danificadas pela água ou gerar outras condições perigosas.6

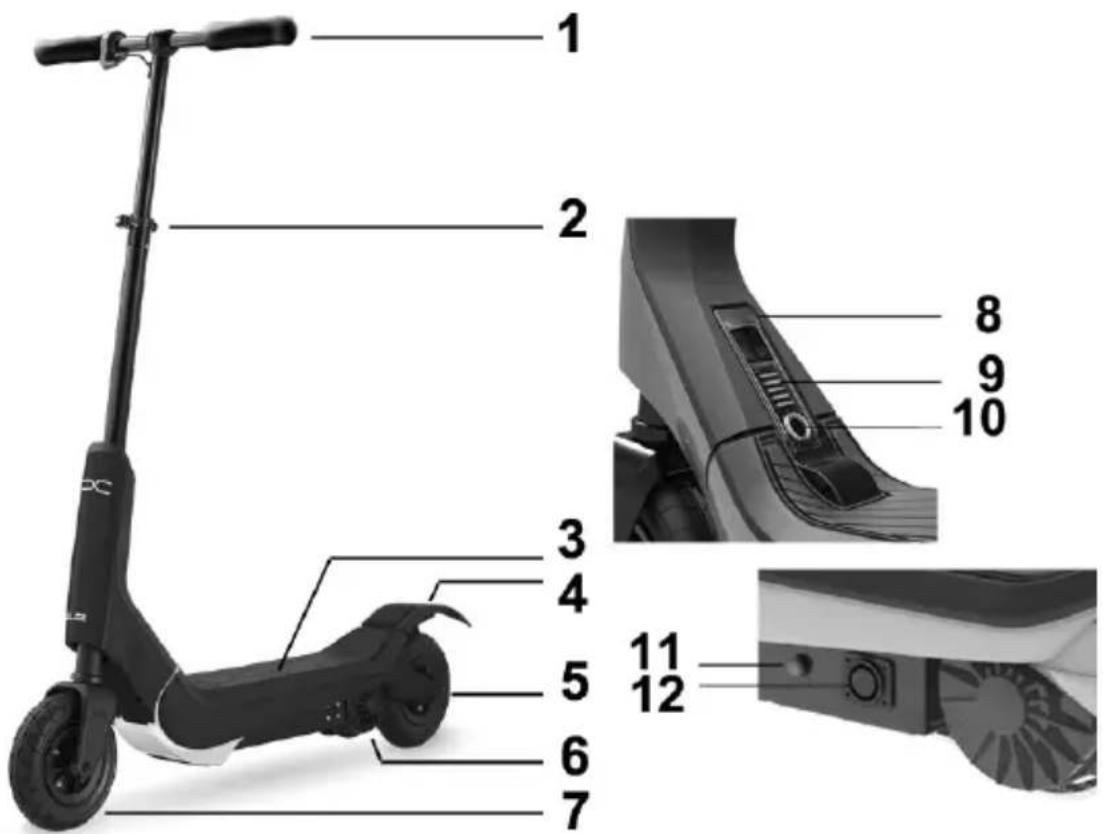

8) Alavanca bloqueio/desbloqueio

12) Entrada alimentação7

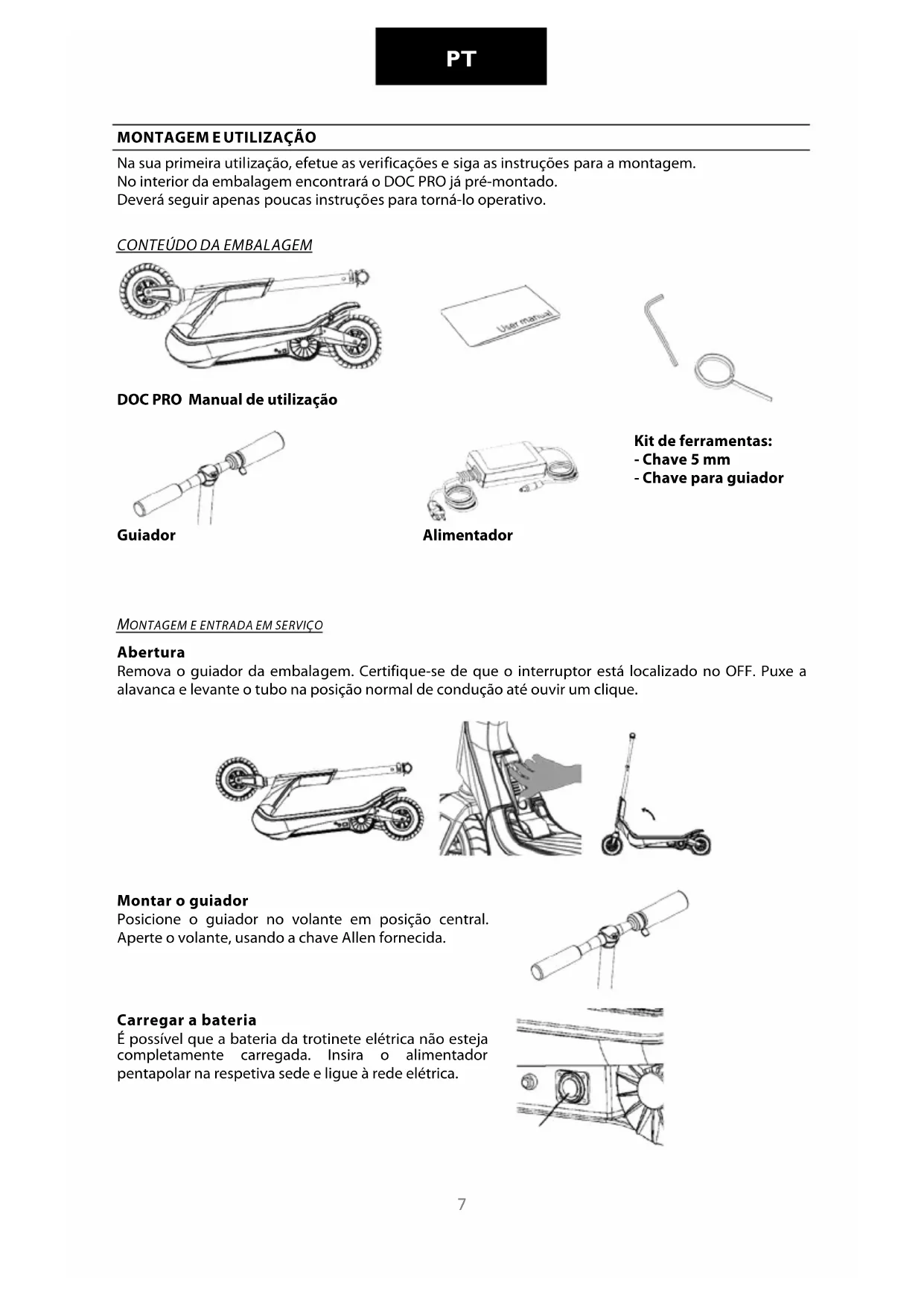

MONTAGEM E UTILIZAÇÃO

Na sua primeira utilização, efetue as verificações e siga as instruções para a montagem. No interior da embalagem encontrará o DOC PRO já pré-montado. Deverá seguir apenas poucas instruções para torná-lo operativo.

DOC PRO Manual de utilização

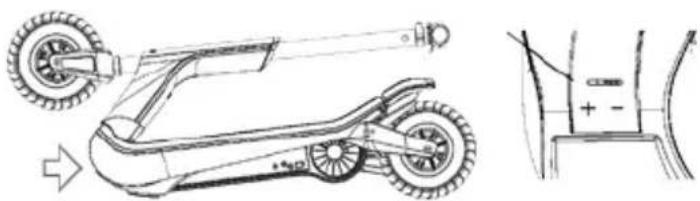

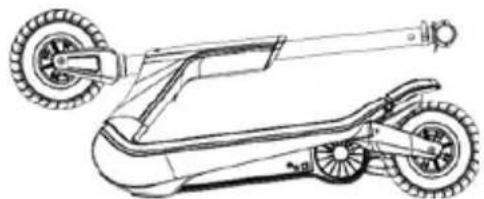

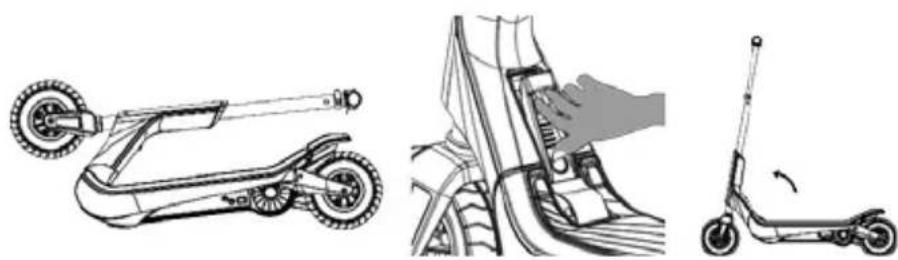

Abertura Remova o guiador da embalagem. Certifique-se de que o interruptor está localizado no OFF. Puxe a alavanca e levante o tubo na posição normal de condução até ouvir um clique.

Montar o guiador Posicione o guiador no volante em posição central. Aperte o volante, usando a chave Allen fornecida. Carregar a bateria É possível que a bateria da trotinete elétrica não esteja completamente carregada. Insira o alimentador pentapolar na respetiva sede e ligue à rede elétrica.8

Encher os pneus Por motivos de segurança, os pneus não estão cheios dentro da caixa. Utilize ferramentas fornecidas inicialmente para encher os pneus à pressão de cerca de 2,5 atmosferas antes de conduzir DOC PRO

Uma vez terminada a montagem, certifique-se de que: - O guiador e o volante estão sólidos e não se verifique nenhum movimento ou ruído. - O interruptor ON/OFF funciona corretamente. - A alavanca de ajuste da altura está fechada. Se assim não for, o tubo do guiador poderá mover-se, provocando a perda de controlo do veículo. - O pedal do travão da roda posterior possa movimentar-se livremente sem obstáculos.

UTILIZAÇÃO Ligar o DOC PRO Não subir para a plataforma durante esta operação:

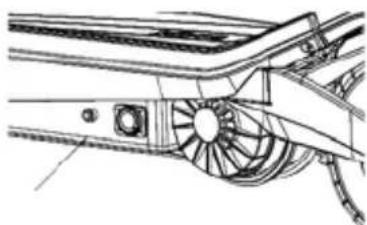

Ativar e desativar o seletor de velocidade Para o ativar: pressione o seletor. Para o desativar: pressione novamente o seletor.

Subir na Plataforma Suba na plataforma com um pé, evite ativar o travão da roda posterior durante a operação.

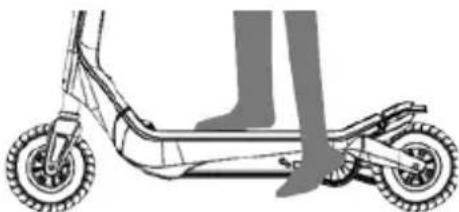

Começar a conduzir o DOC PRO Comece com um pé no chão, depois empurre DOC PRO para a frente, acelerando simultaneamente.9

Abrandar e travar Soltar o acelerador para abrandar. Para travar repentinamente o DOC PRO, suba com o pé no pedal do travão da roda posterior.

Desligar Pressione o botão de ligar para desligar o DOC PRO.

Dobragem e armazenamento Puxe o bloqueio para dobrar o DOC PRO. É recomendável conservá-lo na posição horizontal.

CARREGAMENTO DA BATERIA

Abra a tampa da porta de alimentação e insira a ficha.

Ligue o alimentador à rede elétrica.

Interrompa a alimentação quando a luz LED se tornar verde e feche a porta de alimentação.

• VERMELHO: Em carregamento

• VERDE: Ciclo de carga concluído10

Os entalhes luminosos localizados perto do botão de ligar indicam o estado de carga da bateria do DOC PRO. Em função do número de entalhes ligados, é possível estimar a carga residual e a distância ainda a percorrer.

1~3 entalhes = 10 km máx. residuais 4~5 entalhes = 15 km aprox. residuais

As distâncias a percorrer indicadas acima baseiam-se nas seguintes indicações:

• Peso condutor: 80 kg

• Condução em superfícies planas.

• Condução à velocidade máxima. A distância máxima a percorrer depende de vários fatores, como as condições do terreno, o peso do condutor e as condições atmosféricas (as baixas temperaturas podem incidir no desempenho da bateria).

AVISOS DE UTILIZAÇÃO E SEGURANÇA Siga atentamente os seguintes avisos de utilização. Use DOC PRO de modo consciente e responsável. O DOC PRO é um meio de transporte de altíssima tecnologia, mas a sua utilização incorreta ou não idónea podem provocar lesões. A fim de reduzir ao máximo riscos de qualquer tipo, recomenda-se que siga atentamente as seguintes indicações:

• Use sempre calçado, capacete e um equipamento adequado de segurança, como as joelheiras, cotoveleiras e pulseiras. Recomenda-se o uso de um capacete de skate bem apertado que confira uma proteção para a zona do crânio.

• Não use o produto sem uma formação adequada; consultar o manual antes da utilização. Caso contrário, poderá perder o controlo do produto e cair.

• A sua utilização é proibida aos menores de 16 anos.Caso contrário, será necessária a supervisão de um adulto.

• Desaconselhado a mulheres grávidas e pessoas com deficiência.

• Não use DOC PRO sob o efeito de álcool, drogas ou outras substâncias que possam alterar os reflexos do utilizador.

• Não transporte objetos durante a utilização.

• Durante a condução, preste atenção aos objetos ao redor. Manter uma boa visualização do espaço em que se está a usar o produto é fundamental para manter o seu controlo.

• Durante a condução, certifique-se de que ambos os pés estão posicionados corretamente no pedal.

• Recomenda-se a utilização de vestuário confortável durante o seu uso.

• O DOC PRO é construído para transportar uma só pessoa. É proibida a utilização por parte de mais pessoas ao mesmo tempo.

• Recomenda-se que não acelere e não pare o veículo de forma repentina ou excessivamente brusca: estes comportamentos poderão provocar a perda do controlo.

• Verifique o DOC PRO antes da utilização.11

• Realize a manutenção após o uso.

• Certifique-se de que o travão funciona de forma correta e que os pneus estejam devidamente cheios e com banda de rodagem suficiente.

• Não use em locais escuros ou pouco iluminados.

• Certifique-se de que a velocidade com que é utilizado permite manter a sua paragem em segurança em qualquer momento e situação.

• Recomenda-se que mantenha uma distância de segurança adequada dos outros veículos durante a condução.

• Não é permitido o uso em superfícies com gelo ou neve, assim como em pedras, ramos ou outro tipo de vegetação ou na presença de outros objetos no solo que possam comprometer um controlo do veículo adequado.

• É absolutamente proibida a utilização em ambientes inflamáveis.

• Não suba ou desça a alta velocidade em terrenos irregulares ou inclinados.

• Não execute acrobacias, não tente saltar ou realizar outras manobras perigosas.

• Não apoie nenhum objeto na plataforma à exceção dos pés.

• Para evitar incidentes, não coloque os dedos perto de peças em movimento. A leitura cuidada do presente manual é fundamental para a sua utilização correta e para diminuir os possíveis riscos à pessoa. O DOC PRO POSSUI COMPONENTES ELETRÓNICOS DEBAIXO DA PLATAFORMA. CUMPRA AS SEGUINTES INSTRUÇÕES PARA EVITAR DANIFICÁ-LAS:

• Não posicione objetos de metal ou objetos pontiagudos na plataforma.

• Não use diluentes ou solventes para limpar peças da trotinete.

• Não lave o DOC PRO com um jato de alta pressão ou mergulhando-o em água; use um pano húmido para limpar as peças de plástico.

• Não esburaque ou remova nenhuma das peças de plástico do DOC PRO. ANTES DA UTILIZAÇÃO, VERIFIQUE SE A BATERIA ESTÁ COMPLETAMENTE CARREGADA.

MANUTENÇÃO E GESTÃO DO DOC PRO

GESTÃO E RECARGA DA BATERIA

• Introduza o cabo do alimentador na porta de alimentação do DOC PRO e insira a outra extremidade numa tomada elétrica.

• Use apenas o alimentador do DOC PRO certificado.

• Não deforme, modifique ou desmonte a bateria.

• Não carregue ou deixe a bateria nas proximidades de uma fonte de calor.12

• Não carregue a bateria em locais muito húmidos.

• Não use o alimentador se os cabos ou os conectores estiverem danificados. LIMPEZA

• Feche sempre a porta de alimentação antes de proceder com operações de limpeza.

• Desligue sempre o DOC PRO do alimentador antes de o limpar com líquidos.

• Não use diluentes ou outros solventes para limpar porque poderão danificar as superfícies.

• Use sempre um pano macio para limpar as peças de plástico.

• Não lave o DOC PRO com jato de alta pressão ou o mergulhe em água.

MANUTENÇÃO E REPARAÇÃO

• Verifique regularmente os pneus e substitua-os quando necessário.

• Se o mecanismo de fecho se tornar frouxo, aperte os parafusos, com a chave de aço fornecida, conforme ilustrado na imagem.

Insira a chave de aço no orifício no interior da ranhura. Mova a barra de aço na direção “+” para apertar a ranhura até que a folga do guiador desapareça.

• Para aumentar a sua vida, evite estacionar o DOC PRO ao ar livre ou em ambientes húmidos ou molhados.

• Limpe regularmente o travão posterior do para-lamas. Verifique o funcionamento correto do travão experimentando-o a baixa velocidade, antes do uso.

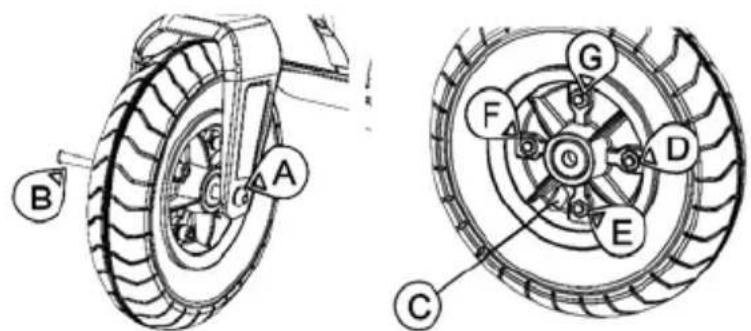

REMOÇÃO DA RODA DIANTEIRA

Para a substituição do pneu dianteiro, proceda da seguinte forma:

• Desligue o DOC PRO antes de o carregar. Ligue-o a uma tomada de corrente usando o cabo e o alimentador fornecidos.

• O aviso luminoso LED no alimentador indica o nível de bateria/estado de alimentação.

• Quando a bateria estiver completamente carregada, o LED torna-se verde.

• Um ciclo de carga demasiado longo (> 4 horas) poderá danificar a bateria, reduzindo a sua duração.

• Para aumentar a vida da bateria, guarde o DOC PRO completamente carregado (4 LEDs ligados no indicador de estado da bateria).

• Guarde-o num local não iluminado a uma temperatura compreendida entre 5-25C°.

• Se não for utilizado por um período de tempo mais longo, carregue a bateria todos os meses.

• A vida da bateria depende de vários fatores de tipo ambiental, de armazenamento e de utilização.

• Não use a bateria nos seguintes casos: Forte odor e/ou calor excessivo. Perda de líquido na bateria.

• Não toque em nenhuma substância originada pela bateria.

• Não permite que as crianças e os animais toquem na bateria.

• Durante a fase de recarga, o DOC PRO não pode ser utilizado.

• As baterias contêm substâncias perigosas. Não abra a bateria e não insira nada no seu interior.

• Use apenas o carregador de bateria original.

• As baterias de lítio podem explodir, se forem sobrecarregadas.

• Para evitar o risco de incêndios ou de choques elétricos, colocar o aparelho, na fase de carregamento, exclusivamente em locais com temperatura e humidade controladas e sem agentes condutores de qualquer género.

• Durante a fase de carregamento, o dispositivo deve ser colocado num local totalmente ignífugo (evitar a proximidade de parquê, móveis, papel, sofás, tapetes, líquidos inflamáveis, etc) com temperatura e humidade controladas.

• Carregar a bateria em locais arejados para reduzir o aquecimento durante a fase de carregamento.

• Se a bateria tiver sofrido pancadas, ou no caso em que a bateria ou o cabo de alimentação não estejam em bom estado de conservação, evitar o carregamento e contactar um Centro de Assistência Técnica.

• O fabricante e o distribuidor não são responsáveis por danos causados em produtos de terceiros imputáveis à utilização imprópria da bateria e do seu carregador. TRANSPORTE Se tiver a intenção de transportar o DOC PRO, incluindo a bateria, no avião ou em outros meios de transportes geridos por terceiros, contacte previamente as autoridades locais competentes e as empresas de transporte e informe-se sobre eventuais proibições ou limites ao transporte. As baterias de lítio são consideradas um material perigoso em muitos países. Certifique-se, antes de uma viagem, de que é permitido o acesso e o transporte. O direito internacional proíbe o envio aéreo de cada bateria de lítio. Se enviar o seu DOC PRO, a bateria deve estar incluída no seu interior.14

ARMAZENAMENTO Armazene num ambiente com temperatura compreendida entre 5-25C°. Se não for utilizado continuamente, recarregue a bateria do DOC PRO todos os meses.

Peso total 13,6 kg Peso máximo suportado 100 kg Distância a percorrer com um ciclo completo de recarga Cerca de 40 min. Alimentação Li-lon, 36V DC, 4.4Ah Alimentador 100 ~ 240V AC, 50 ~`60 Hz 2A Dimensões Dobrado: 980 x 460 x 360 mm Dobrado: 980 x 165 x 350 mm (sem guiador) Aberto:1008 x 460 x 1150 mm Pneus Anterior 8’’ Posterior 8’’ Motor Transmissão de corrente 300W Sistema de condução Acelerador15

Na embalagem do DOC PRO estão presentes alguns símbolos (pictogramas). Alguns são de tipo universal e, quando presentes, válidos para todas as embalagens, outros são específicos de produto.

O produto está em conformidade com os requisitos de segurança previstos pelas diretivas europeias.

O produto contém uma bateria. No fim de vida da bateria incluído no produto, esta deve ser eliminada separadamente dos resíduos genéricos (ver introdução).

O produto contém aparelhos elétricos e eletrónicos. No fim de vida, o produto não deve ser eliminado com os resíduos urbanos normais, mas deve ser enviado para a recolha seletiva (ver introdução).

O embalamento do produto é feito em cartão e deve ser eliminado como tal. PAP 21 indica um cartão não ondulado.

O embalamento do produto contém plástico e deve ser eliminado como tal. PS 6 indica uma embalagem de poliestireno.

Use um equipamento adequado de segurança, como joelheiras, cotoveleiras e pulseiras. Use um capacete bem apertado que confira uma proteção para a zona do crânio.

A sua utilização é proibida aos menores de 16 anos. Caso contrário, será necessária a supervisão de um adulto.

Peso mínimo para utilização 20 Kg, peso máximo 100 Kg.1
