Tipo de producto	Patinete eléctrico plegable
Marca	Nilox
Modelo	Doc Eco 3
Dimensiones (plegado)	860 x 320 x 135 mm
Peso	7,9 kg
Material del marco	Aluminio
Dimensiones de las ruedas	No especificado (neumáticos macizos)
Batería	Litio, recargable
Autonomía	Variable según peso, terreno, mantenimiento
Tiempo de carga	Aproximadamente 3-4 horas (cargador 100-240V)
Velocidad máxima	No especificado (asistencia eléctrica)
Motor	Eléctrico, integrado en la rueda trasera
Frenos	Freno de pedal trasero + freno electrónico
Plegado	Sí, con cierre y cierre rápido
Iluminación	Luz delantera y luz trasera
Capacidad máxima de usuario	No especificado (peso máximo recomendado en el manual)
Accesorios incluidos	Cargador, manual, llave, luces delanteras/traseras
Mantenimiento	Lubricación cada 3 meses en el punto de plegado; limpieza con paño húmedo
Garantía	2 años (consumidores), 1 año (profesionales)
Temperatura de uso	Por encima de -5°C
Homologación	CE

Preguntas frecuentes - Doc Eco 3 NILOX

¿Cómo abrir y plegar el patinete Doc Eco 3?

Para abrir: afloje la manija, presione la palanca de liberación, abra el vástago, estabilice con el pie izquierdo, bloquee la manija, luego inserte los soportes de las manijas. Para plegar: afloje el cierre, baje el vástago, desenganche las manijas, afloje el cierre y empuje suavemente hacia atrás hasta escuchar un clic.

¿Cuál es el procedimiento de recarga de la batería?

Abra la tapa de goma debajo de la plataforma, conecte el cargador, luego el enchufe de red (100-240V). La luz roja indica carga, verde significa batería llena. Recargue en un lugar seco y ventilado.

¿Cuáles son los equipos de seguridad recomendados?

Use siempre un casco, protecciones para manos/muñecas, rodillas y codos. Use ropa que no obstaculice los movimientos.

¿Puedo usar el patinete bajo la lluvia?

No, evite el uso en tiempo lluvioso, nevado o con granizo para no dañar los circuitos eléctricos o el motor. Evite también las superficies de grava, arena o resbaladizas.

¿Qué hacer si la batería ya no carga?

Si la capacidad es inferior al umbral de protección y el patinete no arranca, contacte inmediatamente al vendedor. No intente repararlo usted mismo.

¿Cómo mantener el patinete?

Lubrique el punto de plegado cada 3 meses con grasa blanca. Limpie con un paño seco o ligeramente húmedo. No lo sumerja en agua. Verifique regularmente el apriete de las ruedas.

¿Cuál es el peso máximo permitido para el usuario?

El manual no especifica un valor exacto, pero se recomienda respetar el peso máximo previsto por el fabricante. En general, para este tipo de patinete, considere aproximadamente 100 kg.

¿El patinete es adecuado para niños?

Este producto no es un juguete. Su uso está permitido para adultos. No recomendado para personas con capacidades motoras limitadas, mujeres embarazadas o bajo los efectos de sustancias.

¿Cómo saber cuándo la batería está baja?

El indicador de batería muestra 4 marcas. Por debajo del 25% (1 marca), recargue. El patinete emite un sonido cuando la batería está baja.

¿Qué hacer en caso de neumático desgastado o dañado?

Las ruedas son macizas. Contacte a un centro de servicio para reemplazar el neumático por uno original. Verifique que las ruedas estén bien atornilladas.

MANUAL DE USUARIO Doc Eco 3 NILOX

MANUAL DE INSTRUCCIONES

Gracias por la compra del patín eléctrico NILOX DOC ECO 3.

Le rogamos leer el manual antes de utilizar el producto y conservarlo en un lugar seguro para futuras consultas.

1. Introducción

Este producto es un patín eléctrico asistido plegable. Permite la aceleración manual mediante impulso con el pie y la deceleración a través del freno de pie o del interruptor situado en el manillar.

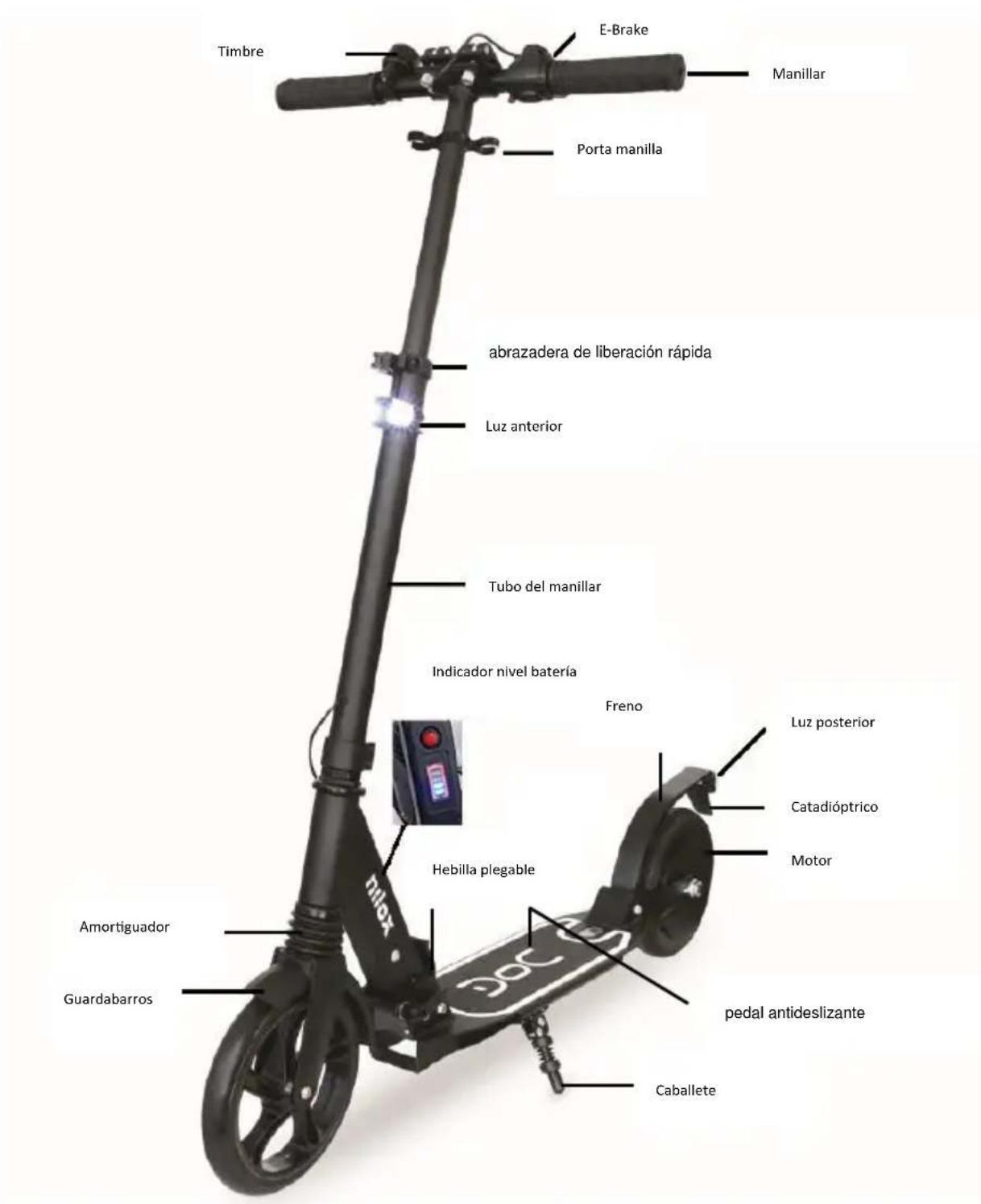

2. Introducción de las partes del producto

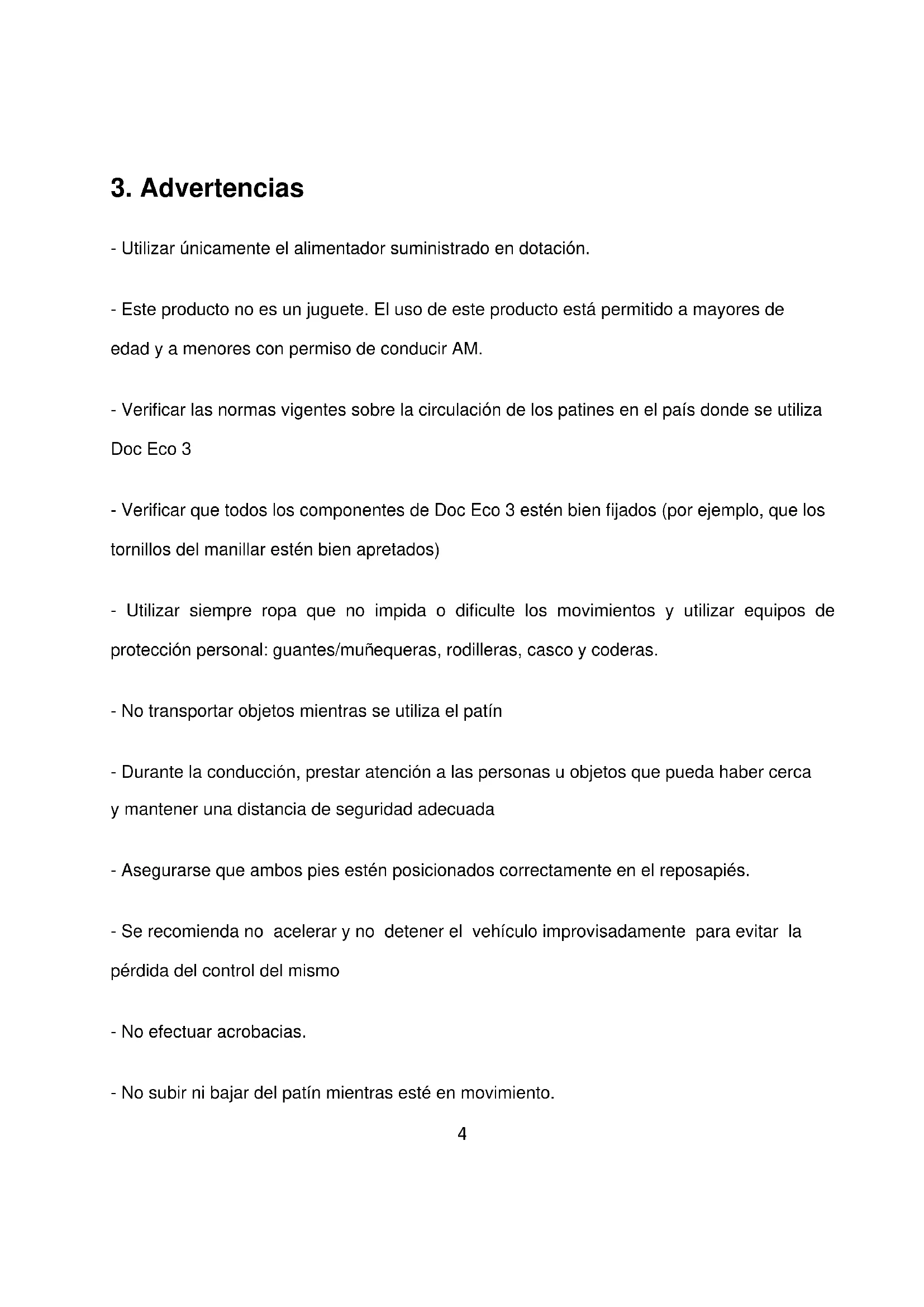

3. Advertencias

• Utilizar únicamente el alimentador suministrado en dotación.
• Este producto no es un juguete. El uso de este producto está permitido a mayores de edad y a menores con permiso de conducir AM.
• Verificar las normas vigentes sobre la circulación de los patines en el país donde se utiliza Doc Eco 3
• Verificar que todos los componentes de Doc Eco 3 estén bien fijados (por ejemplo, que los tornillos del manillar estén bien apretados)
• Utilizar siempre ropa que no impida o dificulte los movimientos y utilizar equipos de protección personal: guantes/muñequeras, rodilleras, casco y coderas.
• No transportar objetos mientras se utiliza el patín
• Durante la conducción, prestar atención a las personas u objetos que pueda haber cerca y mantener una distancia de seguridad adecuada
• Asegurarse que ambos pies estén posicionados correctamente en el reposapiés.
• Se recomienda no acelerar y no detener el vehículo improvisadamente para evitar la pérdida del control del mismo
• No efectuar acrobacias.

• No subir ni bajar del patín mientras esté en movimiento.

• Respetar el peso máximo previsto para el usuario

• Prohibido el uso del producto con condiciones atmosféricas adversas (por ejemplo, lluvia, granizo o nieve) para evitar daños a los circuitos eléctricos o al motor. Además, evitar el uso de Doc Eco 3 en superficies con presencia de grava, arena o en superficies deslizantes. No subir ni bajar de Doc Eco 3 en superficies empinadas ni en cuestas.

- No usar Doc Eco 3 con temperaturas inferiores a -5°C.

- No usar Doc Eco 3 con el caballete lateral bajado.

- El freno de pedal se puede sobrecalentar en caso de uso prolongado, por tanto, no tocar hasta que se haya enfriado, así como no se debe tocar el motor tras el uso del aparato.

- Está prohibido el uso de Doc Eco 3 por más de una persona contemporáneamente.

- No se recomienda el uso de Doc Eco 3 a personas con discapacidades motorias, a personas con alteraciones del estado psicofísico ni a mujeres embarazadas.

- Antes del primer uso, probar Doc Eco 3 en una zona abierta, lejos de fuentes de peligro, para poder practicar con total seguridad.

- No utilizar en ambientes inflamables.

- El fabricante, el importador y el distribuidor no se hacen responsables de posibles daños provocados a personas o cosas en caso de uso impropio de Doc Eco 3.

- No probar a reparar el producto autónomamente; en caso de funcionamiento incorrecto, póngase en contacto con el vendedor.

• Desconectar la alimentación eléctrica antes de efectuar operaciones de limpieza
• Para efectuar operaciones de limpieza, utilizar un paño humedecido con agua o con una solución apta para la limpieza de dispositivos similares. No sumergirlo en agua ni intentar limpiarlo con chorros de agua.

- Aunque no se utilice Doc Eco 3, para conservar la batería, ésta se debe cargar cada 30 días. En caso contrario, la batería perderá eficacia así como autonomía.

- La distancia máxima recorrida con una carga puede variar en base a determinados factores como el peso del conductor, la inclinación del recorrido, las características de la superficie y el mantenimiento correcto de la batería

3. Abrir el patín

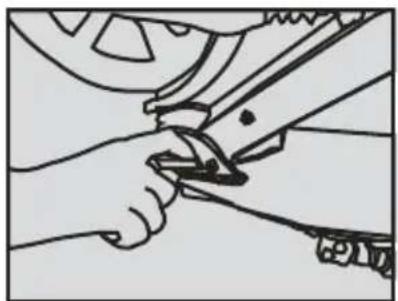

3.1. Presionar la manilla hacia abajo con la mano y presione la palanca de liberación.

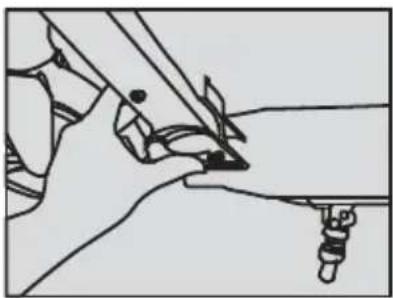

3.2 Abrir el asta, presionar el reposapiés con el pie izquierdo para estabilizarlo y levantar el tubo

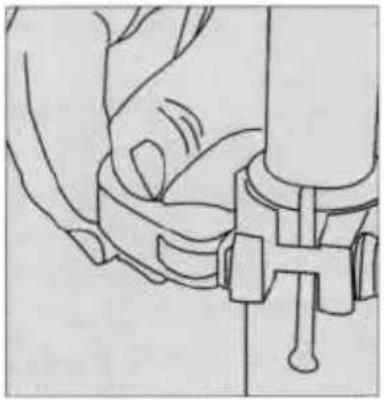

3.3 Bloquear la manilla para fijar el manillar.

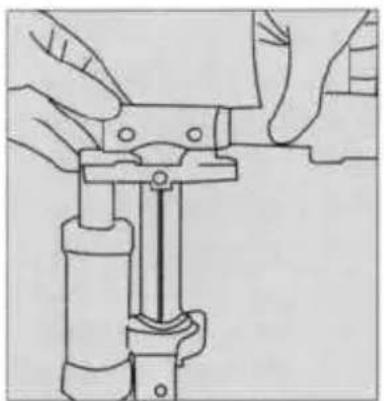

3.4 Quitar las manillas del porta manillas e introducirlas en la parte fija del manillar.

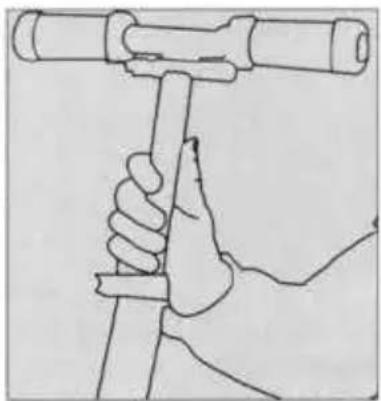

3.5 Regular la altura con una mano, sujetar el tubo de T con la otra mano y regularlo hasta encontrar la posición adecuada.

El nuevo patín se debe montar según los pasos indicados en las figuras anteriores.

Se ruega respetar las normas de seguridad durante el montaje.

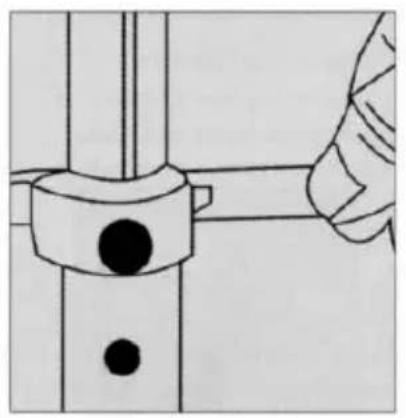

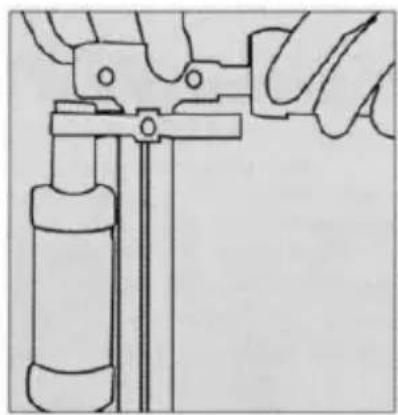

4. Cerrar el patín

4.2 Presionar y bajar el tubo lo más posible

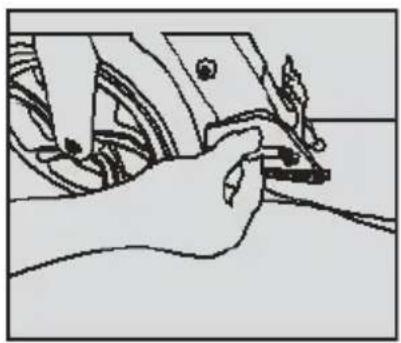

4.3 Quitar los puños del manillar y fijarlos al porta manillas.

4.5 Presionar delicadamente hacia atrás hasta que se oiga un clic para completar el plegado.

4.6 Patín en versión plegada.

5. Introducción de las operaciones de conducción

Indicador de la batería	Capacidad de la batería
"4 Rayas"	Batería cargada
"3 Rayas"	Aproximadamente 75%
"2 Rayas"	Aproximadamente 50%
“1 Raya”	Por debajo del 25%, cargar el patín.

Con el nivel de batería bajo, el scooter emitirá un sonido que indica que el DOC Eco 3 debe recargarse.

Sujetar el manillar con ambas manos y apoyar un pie sobre el reposapiés; con el otro pie empujar hacia atrás sobre el terreno para activar la aceleración. Para aumentar la aceleración, repetir el paso anterior. Para decelerar, presionar el pedal del freno posterior con un pie y soltarlo cuando se alcanza la velocidad deseada, en este momento el vehículo circulará a esta velocidad. Para desactivar el motor, utilizar el e-brake.

6. Batería y cargador

6.1. Batería de litio

Antes del primer uso, cargar completamente la batería del Doc Eco 3

6.1.1. Cuando la batería esté casi descargada, cargarla inmediatamente para evitar daños y limitar la autonomía.
6.1.2. Si no se utiliza el patín durante un largo período de tiempo, cargar la batería al menos una vez al mes.
6.1.3. Si la capacidad de la batería es inferior a la del estado de protección y el vehículo no se pone en marcha, póngase inmediatamente en contacto con el vendedor.

6.2. Recarga

El cargador suministrado tiene una función de protección de la recarga. La alimentación se interrumpe automáticamente cuando la batería se carga completamente al 100%. Los daños causados por infiltraciones de agua, colisiones u otros factores no están cubiertos por la garantía.

6.2.1. Abrir la tapa de goma de la puerta de recarga situada en la parte inferior del reposapiés del patín e introducir el conector de salida del cargador en la puerta de recarga.

6.2.2. Introducir la clavija de entrada del cargador en el enchufe de corriente (AC100V-240V).

6.2.3. Si el indicador del cargador está rojo, significa que la batería se está cargando;

cuando se pone verde, indica que la batería está cargada.

6.2.4. Cuando se está cargando la batería, situarla en un lugar seco y ventilado.

7. Mantenimiento

Lubricación: se debe aplicar una pequeña cantidad de grasa blanca o lubricante en el pliegue del manillar cada tres meses.

Ruedas: para este producto se utilizan ruedas macizas. Si se debe sustituir inmediatamente un neumático por una usura evidente o por rotura, le rogamos que se ponga en contacto con nuestro centro de asistencia para sustituirlo con uno original. Comprobar que las ruedas estén atornilladas.

Colocación y cuidados diarios:

No dejar el patín al sol o en lugares extremadamente húmedos durante largos períodos de tiempo; limpiarlo con un paño seco o ligeramente húmedo.

8.Parámetros Doc Eco 3

Modelo	Doc Eco 3
Dimensiones	860*320*135 mm plegado
Peso	7.9 Kg
Material del chasis	Aluminio
Dimensiones de las ruedas	8"
Color	Back, Grey, Camo
Potencia del motor	150W
Velocidad máxima*	12 Km/h
Autonomía máxima*	10 km
Inclinación máxima	5°
Capacidad de la batería	21,6V 2500mAh
Parámetros de recarga	Input 100-240V~ Output 25.2V 1A--
Tiempo de recarga	3-4 horas
Peso máximo	100 Kg

9. Garantía (validez y limitaciones)

- El período de validez de la garantía para los consumidores, es decir, quienes adquieren el bien con fines ajenos a la propia actividad profesional o empresarial es 2 años a partir de la entrega según las condiciones que impone la ley. Para los compradores que lo adquieran con NIF empresarial con fines inherentes a la propia actividad profesional es1 año a partir de la entrega del bien según las condiciones que impone la ley.

- La garantía es válida en el caso en que el producto presente un defecto de fábrica o un defecto de los materiales.

El adquirente no tiene derecho a garantía en los siguientes casos:

• falta de la prueba de compra (factura o recibo fiscal).
• intentos de reparación de partes no autorizadas y/o modificaciones por parte de personas no autorizadas
• uso de accesorios o elementos no en dotación con el producto;
• usura normal del producto;
• daños accidentales y caídas;
• uso impropio del producto

10. Contenido de la confección

Accesorios	Cantidad
Doc Eco 3	1
Alimentador	1
Manual	1
Faros ant. y post.	1
Llave	1

Nota: las prestaciones y los parámetros del producto real enviado están sujetos a modificaciones sin previo aviso. La empresa se reserva el derecho de la interpretación final de todos los términos y condiciones de este manual.

INSTRUCCIONES MEDIOAMBIENTALES

Este producto contiene sustancias que pueden dañar el medio ambiente y la salud humana si no se eliminan adecuadamente. Por lo tanto, le proporcionamos la siguiente información para evitar la liberación de estas sustancias y optimizar el uso de los recursos naturales. Los productos eléctricos y electrónicos no deben desecharse como basura doméstica normal, sino que deben recogerse y tratarse adecuadamente. El símbolo del contenedor de basura tachado en el producto y en esta página le recuerda que debe desechar el producto correctamente al final de su vida útil. Esto impide que el tratamiento incorrecto de las sustancias contenidas en estos productos, o el uso inadecuado de partes de los mismos, tenga consecuencias perjudiciales para el medio ambiente y la salud humana. Además, puede contribuir a la recuperación, reciclaje y reutilización de muchos de los materiales que componen estos productos. Es por ello que los fabricantes y distribuidores de aparatos eléctricos y electrónicos organizan ellos mismos la recogida y eliminación adecuadas de los aparatos eléctricos y electrónicos. Al final de la vida útil del producto,

póngase en contacto con su distribuidor para obtener instrucciones acerca de la eliminación. Al comprar este producto, el distribuidor le informará de la posibilidad de sustituir un dispositivo antiguo por uno nuevo, siempre que el tipo de producto y sus funciones sean las mismas. Si las dimensiones no superan los 25 cm, los equipos eléctricos y electrónicos pueden ser devueltos sin ninguna obligación de comprar un producto equivalente. La eliminación del producto de cualquier otro modo estará sujeta a las sanciones previstas por la ley y en vigor en el país en el que se elimine dicho producto. Además, recomendamos las siguientes medidas para proteger el medio ambiente: reciclaje del embalaje interior y exterior suministrado con el producto y eliminación adecuada de las baterías usadas (si están contenidas en el producto). Con su ayuda, podemos reducir la cantidad de recursos naturales utilizados en la producción de equipos eléctricos y electrónicos, minimizar el uso de vertederos y mejorar la calidad de vida evitando la liberación de sustancias potencialmente peligrosas al medio ambiente.

INSTALACIÓN Y SUSTITUCIÓN DE LAS BATERÍAS

El producto contiene una batería que podría ser reemplazada durante la vida útil del mismo. Al final de su vida útil (es decir, cuando ya no se pueda cargar), deseche adecuadamente la batería contenida en el producto colocándola en el correspondiente contenedor de recogida de baterías, separada de los residuos genéricos indiferenciados. La recogida y el reciclaje de las baterías contribuyen a la protección del medio ambiente y a la conservación de los recursos naturales, permitiendo la recuperación de materiales valiosos.

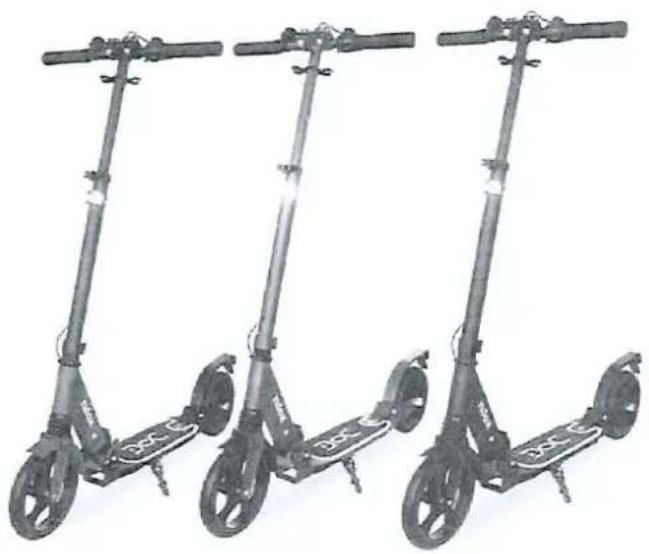

Declaración de conformidad de la UE

Esta declaración de conformidad se emite bajo la exclusiva responsabilidad del fabricante:

Nombre y dirección de la persona autorizada para constituir el expediente técnico:

EXHIBO S.p.A. - Via Leonardo da Vinci, 6 - 20854 Vedano al Lambro (MB)

Descripción: Patín eléctrico

Marca: NILOX Modelo: DOC ECO 3

El objeto de la declaración cumple con todas las disposiciones relevantes de las siguientes Directivas

Directiva 2006/42/CE

Directiva 2014/30/UE

Directiva 2015/863/UE

Normas aplicadas

EN 60204-1:2006+A1:2009

EN 60335-1:2012+A11:2014+A13:2017

EN 55014-1:2017

EN 55014-2:2015

IEC 62778:2014

Directiva RoHS 2015/863/EU

Reglamento 1272/2013

Firmado por y en nombre de

CE

Lugar: Vedano al Lambro

Fecha: 18/10/2019

Posición: Managing Director

Nombre: Luca Maragliano Caranza

Firma:

Distribuido por Nilox

Producido e Importado por
