Doc Eco 3 - Elektroroller NILOX - Kostenlose Bedienungsanleitung

Produkttyp	Klappbarer Elektroroller
Marke	Nilox
Modell	Doc Eco 3
Abmessungen (gefaltet)	860 x 320 x 135 mm
Gewicht	7,9 kg
Rahmenmaterial	Aluminium
Radgröße	Nicht angegeben (Vollreifen)
Akku	Lithium, wiederaufladbar
Reichweite	Variiert je nach Gewicht, Gelände, Wartung
Ladezeit	Ca. 3-4 Stunden (Ladegerät 100-240V)
Höchstgeschwindigkeit	Nicht angegeben (elektrische Unterstützung)
Motor	Elektrisch, im Hinterrad integriert
Bremsen	Hinterradpedalbremse + elektronische Bremse
Faltbar	Ja, mit Schleife und Schnellverschluss
Beleuchtung	Vorder- und Rücklicht
Maximale Nutzerbelastung	Nicht angegeben (max. empfohlenes Gewicht in der Anleitung)
Enthaltenes Zubehör	Ladegerät, Anleitung, Schlüssel, Vorder-/Rücklicht
Wartung	Schmierung alle 3 Monate am Falzpunkt; Reinigung mit feuchtem Tuch
Garantie	2 Jahre (Verbraucher), 1 Jahr (Gewerbe)
Betriebstemperatur	Über -5°C
Zulassung	CE

Häufig gestellte Fragen - Doc Eco 3 NILOX

Wie öffne und falte ich den Doc Eco 3 Roller?

Zum Öffnen: Lösen Sie den Griff, drücken Sie den Entriegelungshebel, öffnen Sie die Stange, stabilisieren Sie mit dem linken Fuß, verriegeln Sie den Griff, und setzen Sie dann die Griffhalterungen ein. Zum Falten: Lösen Sie die Schlaufe, senken Sie die Stange, lösen Sie die Griffe, lösen Sie die Schlaufe und schieben Sie sanft nach hinten, bis es einrastet.

Wie lade ich den Akku auf?

Öffnen Sie die Gummikappe unter der Plattform, schließen Sie das Ladegerät an, dann die Steckdose (100-240V). Die rote Leuchte zeigt an, dass geladen wird, grün bedeutet voller Akku. Laden Sie an einem trockenen und gut belüfteten Ort.

Welche Schutzausrüstung wird empfohlen?

Tragen Sie immer einen Helm, Hand-/Handgelenkschützer, Knieschützer und Ellenbogenschützer. Tragen Sie Kleidung, die die Bewegungsfreiheit nicht einschränkt.

Kann ich den Roller bei Regen benutzen?

Nein, vermeiden Sie die Nutzung bei Regen, Schnee oder Hagel, um die elektrischen Schaltkreise oder den Motor nicht zu beschädigen. Vermeiden Sie auch Kies-, Sand- oder rutschige Oberflächen.

Was tun, wenn der Akku nicht mehr lädt?

Wenn die Kapazität unter der Schutzschwelle liegt und der Roller nicht startet, wenden Sie sich sofort an den Händler. Versuchen Sie nicht, selbst Reparaturen durchzuführen.

Wie pflege ich den Roller?

Schmieren Sie den Falzpunkt alle 3 Monate mit weißem Fett. Reinigen Sie mit einem trockenen oder leicht feuchten Tuch. Nicht in Wasser eintauchen. Überprüfen Sie regelmäßig den festen Sitz der Räder.

Was ist das maximal zulässige Benutzergewicht?

In der Anleitung ist kein genauer Wert angegeben, aber es wird empfohlen, das vom Hersteller vorgesehene Maximalgewicht einzuhalten. Im Allgemeinen sind für diesen Rollertyp ca. 100 kg zu erwarten.

Ist der Roller für Kinder geeignet?

Dieses Produkt ist kein Spielzeug. Die Nutzung ist Erwachsenen gestattet. Nicht empfohlen für Personen mit eingeschränkter Motorik, Schwangere oder unter Einfluss von Substanzen.

Wie erkenne ich, wann der Akku schwach ist?

Die Akkuanzeige zeigt 4 Markierungen. Unter 25% (1 Markierung) laden Sie den Akku auf. Der Roller gibt einen Ton ab, wenn der Akku schwach ist.

Was tun bei abgenutzten oder beschädigten Reifen?

Die Räder sind Vollreifen. Wenden Sie sich an ein Servicecenter, um den Reifen durch ein Original zu ersetzen. Überprüfen Sie, ob die Räder festgeschraubt sind.

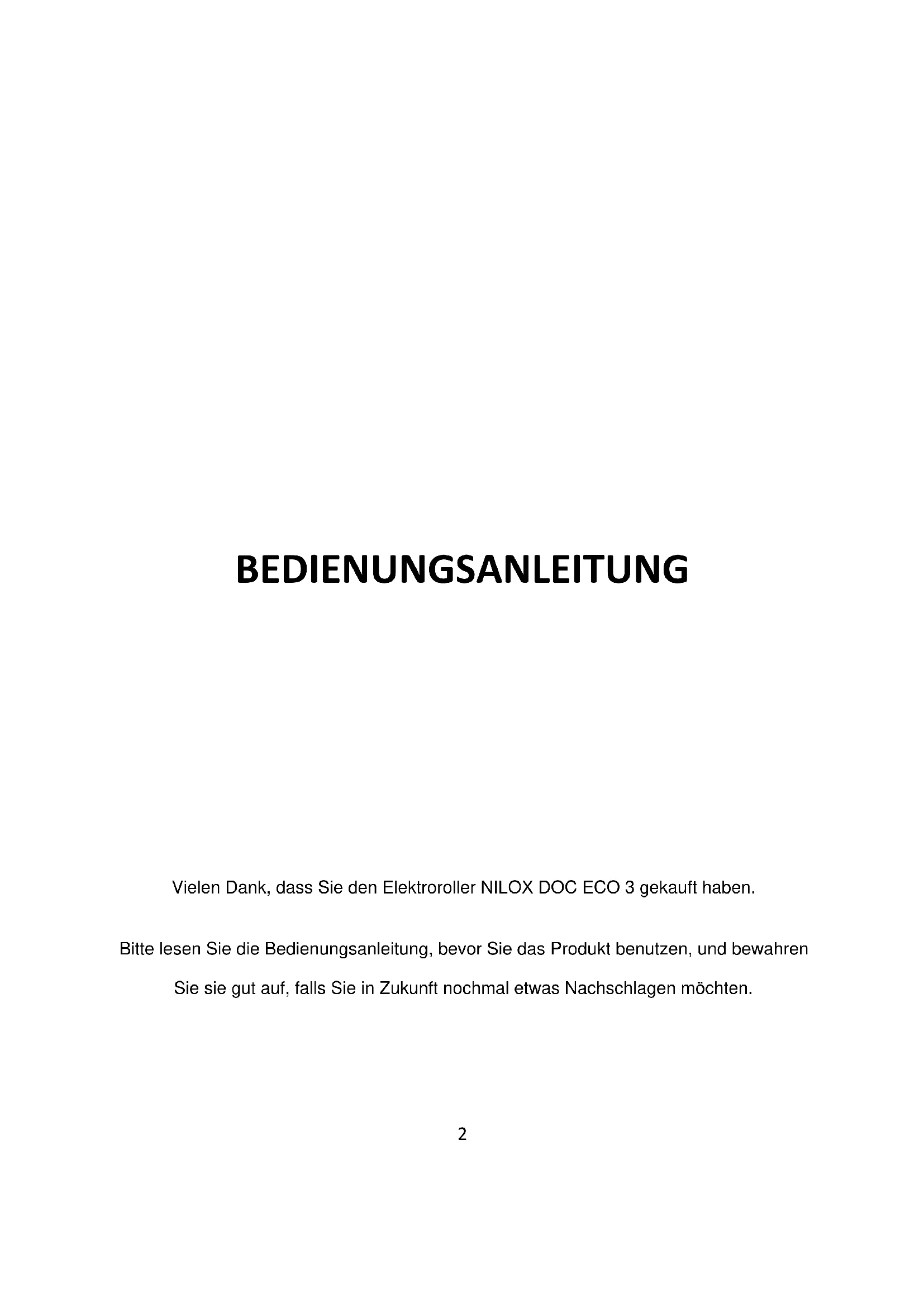

BEDIENUNGSANLEITUNG Doc Eco 3 NILOX

Vielen Dank, dass Sie den Elektroroller NILOX DOC ECO 3 gekauft haben.

Bitte lesen Sie die Bedienungsanleitung, bevor Sie das Produkt benutzen, und bewahren Sie sie gut auf, falls Sie in Zukunft nochmal etwas Nachschlagen möchten.

1. Einführung

Bei diesem Produkt handelt es sich um einen klappbaren elektromotorgestützen Roller. Er kann durch einen Antrieb beschleunigt und mit der Fußbremse oder dem Schalter am Lenker abgebremst werden.

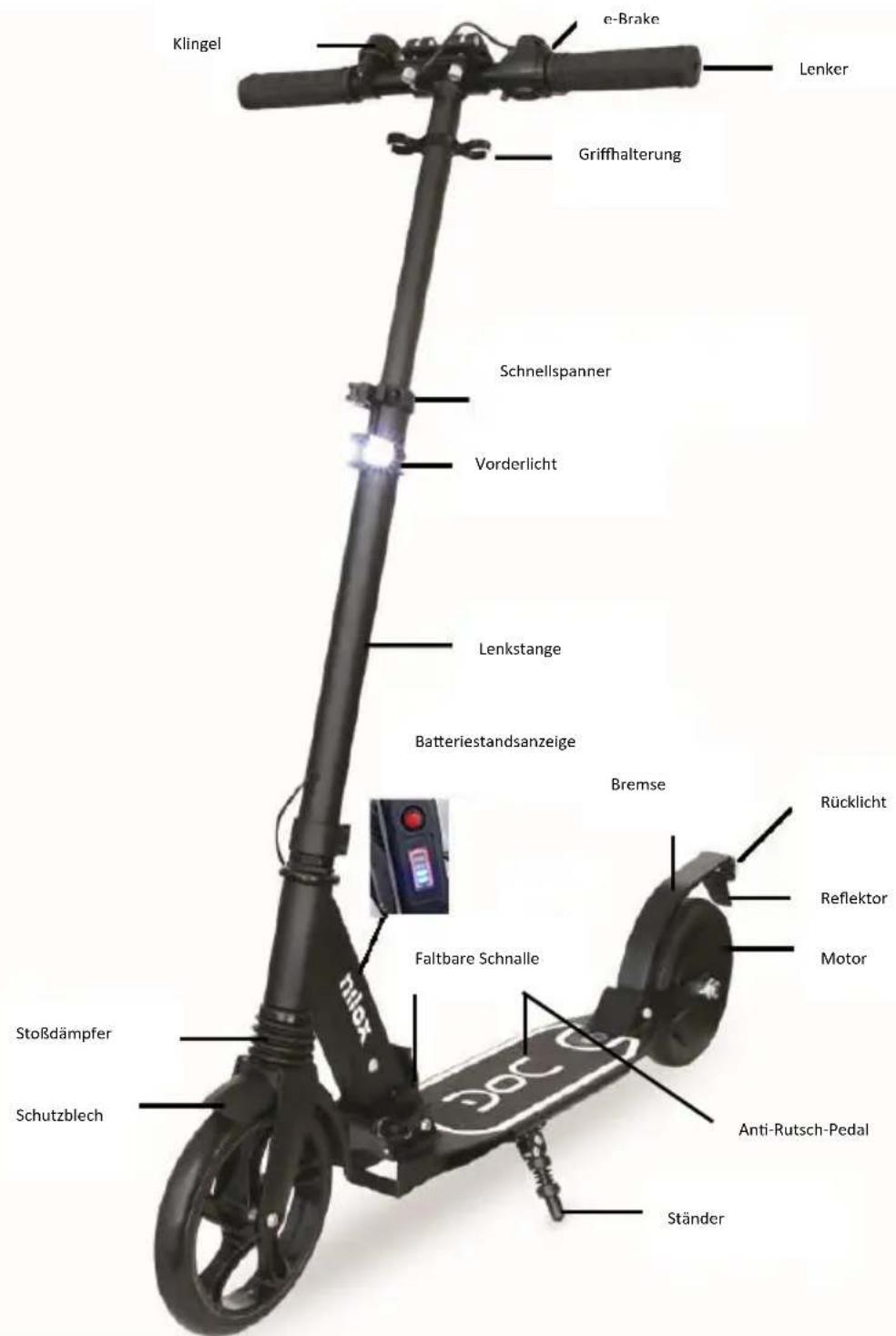

2. Erklärung der Produkteile

3. Warnhinweise

• Verwenden Sie nur das mitgelieferte Netzteil.
• Dieses Produkt ist kein Spielzeug. Dieses Produkt ist für die Benutzung durch Erwachsene und Kinder mit Führerscheinklasse AM bestimmt.
• Prüfen Sie die aktuellen Straßenverkehrsvorschriften für Roller des Landes, in dem Sie Doc Eco 3 benutzen.
• Vergewissern Sie sich, dass alle Teile des Doc Eco 3 fest sitzen (zum Beispiel, ob die Lenkerschrauben richtig festgezogen sind).
• Tragen Sie immer Kleidung, die ihre Bewegungsfreiheit nicht einschränkt, und verwenden Sie persönliche Schutzausrüstung: für Hände/Handgelenke, Knie, Kopf und Ellbogen.
• Transportieren Sie keine Gegenstände mit dem Roller.
• Achten Sie während der Fahrt auf die Sie umgebenden Personen und Gegenstände und halten Sie einen ausreichenden Sicherheitsabstand ein.
• Vergewissern Sie sich, mit beiden Füßen richtig auf dem Trittbrett zu stehen.
• Es wird empfohlen, das Fahrzeug nicht plötzlich zu beschleunigen oder anzuhalten, um nicht die Kontrolle über den Roller zu verlieren.
• Führen Sie keine akrobatischen Übungen durch.

• Steigen Sie nicht auf oder von Ihrem Roller, während er in Bewegung ist.

• Beachten Sie das für den Benutzer erlaubte Maximalgewicht.

• Verwenden Sie das Produkt nicht bei ungünstigen Witterungsbedingungen (z.B. Regen, Hagel oder Schnee), um Schäden am Stromsystem und Motor zu vermeiden. Vermeiden Sie ebenfalls, Doc Eco 3 auf bekiesten, sandigen oder rutschigen Oberflächen zu benutzen. Steigen Sie auf steilen bergab- oder bergaufführenden Wegen nicht auf den Doc Eco 3 auf oder von ihm ab.

- Benutzen Sie Doc Eco 3 nicht bei Temperaturen unter -5°C.

- Benutzen Sie Doc Eco 3 nicht mit heruntergeklapptem Ständer.

- Das Bremspedal könnte sich bei langem Gebrauch überhitzen; fassen Sie es deshalb nicht eher mit den Händen an, bis es sich abgekühlt hat, ebenso darf auch der Motor nicht direkt nach dem Fahren berührt werden.

- Es ist verboten, den Doc Eco 3 mit mehreren Personen zu besteigen.

- Die Benutzung von Doc Eco 3 wird nicht empfohlen für Menschen mit eingeschränkten motorischen Fähigkeiten, Menschen mit verändertem psychophysischen Zustand und für Schwangere.

- Wenn Sie Doc Eco 3 zum ersten Mal benutzen, üben Sie zur Sicherheit in einem offenen, gefahrenfreien Gelände damit zu fahren.

- Nicht in brennbaren Umgebungen benutzen.

- Hersteller, Importeur und Verkäufer sind nicht für Personen- oder Sachschäden verantwortlich, die durch unsachgemäßen Gebrauch von Doc Eco 3 entstehen.

• Versuchen Sie nicht, das Produkt selbst zu reparieren, sondern wenden Sie sich im Falle einer Funktionsstörung an Ihren Händler.
• Trennen Sie vor der Reinigung die Stromversorgung.
• Verwenden Sie zur Reinigung ein soeben mit Wasser oder mit einem zur Reinigung solcher Geräte geeigneten Mittel befeuchtetes Tuch. Tauchen Sie Doc Eco 3 nicht ins Wasser ein und versuchen Sie nicht, ihn mit Wasserstrahlen zu reinigen.
• Um die Batterie zu erhalten, muss sie alle 30 Tage aufgeladen werden, auch falls Doc Eco 3 nicht benutzt wird. Sonst verliert die Batterie ihre Leistungsfähigkeit zulasten der Reichweite.
• Die maximal mit einer Batterieladung zurückgelegte Entfernung kann in Abhängigkeit bestimmter Faktoren wie dem Gewicht des Fahrers, der Steigung und der Beschaffenheit der Straße sowie der richtigen Wartung der Batterie variieren.

3. Roller aufklappen

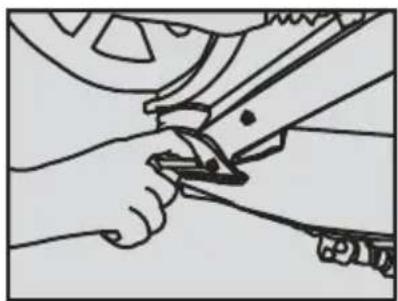

3.1 Lösen Sie den Griff mit der Hand und drücken Sie den Entriegelungshebel.

3.2 Richten Sie die Lenkstange auf, stellen Sie sich mit Ihrem linken Fuß auf das Trittbrett, um es zu stabilisieren, und ziehen Sie den Schaft mit den Händen heraus.

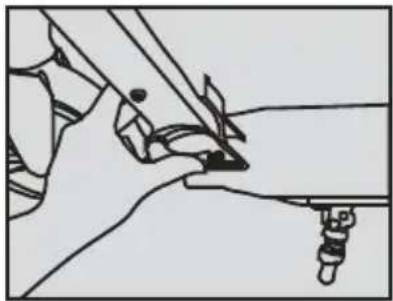

3.3 Arretieren Sie die Klinke, um die Lenkstange zu befestigen.

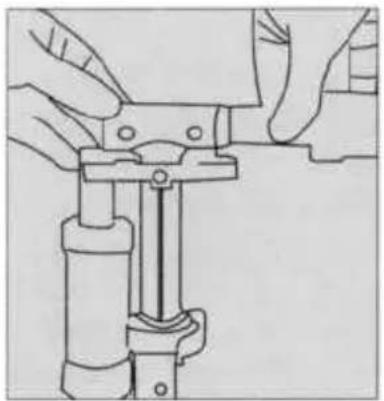

3.4 Nehmen Sie die Griffe aus den Griffhalterungen heraus und stecken Sie sie in den festen Teile des Lenkers.

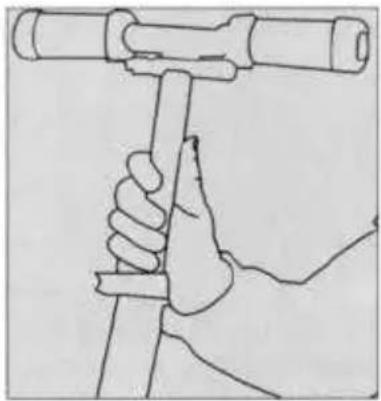

3.5 Stellen Sie mit einer Hand die Höhe ein, halten Sie dabei mit der anderen Hand das T-Rohr fest und richten Sie es aus.

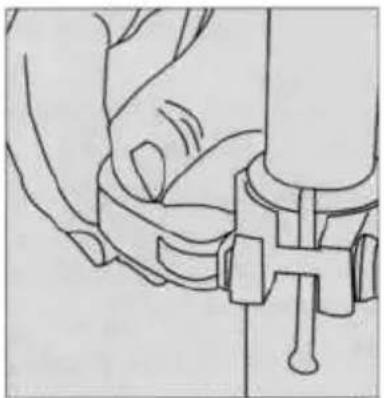

3.6 Schließen Sie die Fixierschelle.

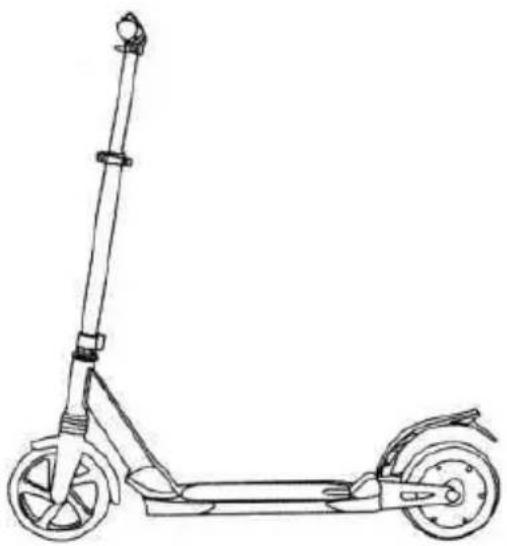

Der neue Scooter muss gemäß der Montageschritte, die in den vorangegangenen Abbildungen gezeigt wurden, aufgebaut werden.

4. Roller zusammenklappen

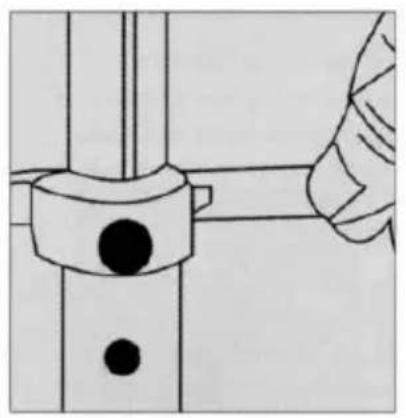

4.1 Offnen Sie die Fixierschelle.

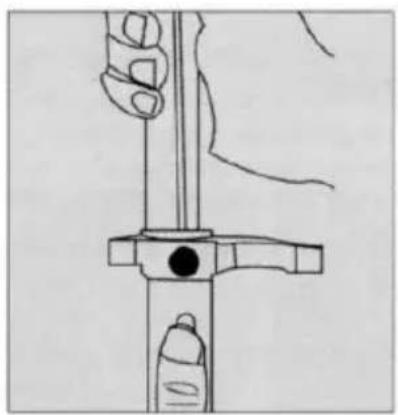

4.2 Drücken Sie den Schaft so weit wie möglich nach unten.

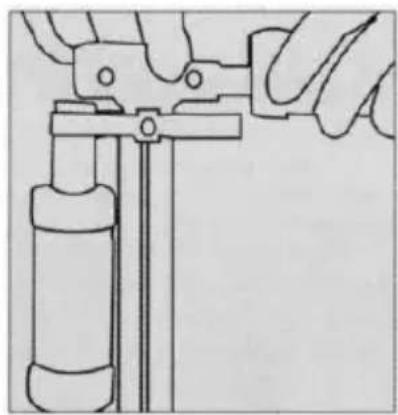

4.3 Nehmen Sie die Griffe aus dem Lenker und stecken Sie sie in die Griffhalterungen.

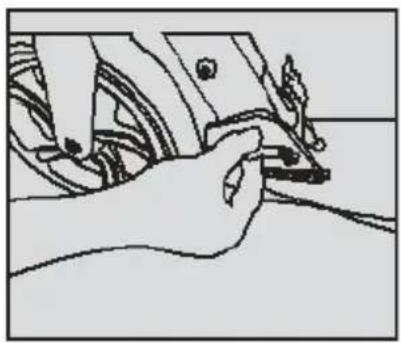

4.4 Lösen Sie den Griff.

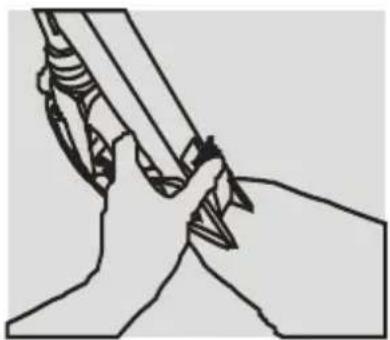

4.5 Leicht nach hinten drücken, bis es klickt, dann kann die Lenkstange vollständig nach unten geklappt werden.

4.6 Abbildung des zusammengeklappten Rollers

5.Fahranleitung

Batterieanzeige	Batterieleistung
"4 Striche"	Batterie voll
"3 Striche"	Circa 75%
"2 Striche"	Circa 50%
"1 Strich"	Unter 25 % Roller aufladen.

Bei niedrigem Batteriestand ertönt ein akustisches Signal, das angibt, dass DOC Eco 3 aufgeladen werden muss.

Halten Sie den Lenker mit beiden Händen fest und stellen Sie einen Fuß auf das Trittbrett, mit dem anderen Fuß drücken Sie sich nach hinten auf dem Boden ab, um Beschleunigung aufzunehmen. Um noch mehr zu beschleunigen, wiederholen Sie diesen Vorgang. Um langsamer zu werden, drücken Sie mit einem Fuß auf das hintere Bremspedal und lassen Sie es wieder los, wenn Sie die gewünschte Geschwindigkeit erreicht haben, dann wird der Roller mit der vorherigen Geschwindigkeit weiterfahren. Benutzen Sie die E-Brake, um den Motor auszuschalten.

6.Batterie und Ladegerät

6.1. Lithiumbatterie

Vor der ersten Benutzung laden Sie die Batterie des Doc Eco 3 vollständig auf.

6.1.1. Laden Sie die Batterie sofort auf, sobald sie fast leer ist, damit sie nicht beschädigt und die Reichweite nicht beeinträchtigt wird.
6.1.2.Falls der Roller über einen längeren Zeitraum nicht benutzt wird, laden Sie ihn mindestens einmal im Monat auf.
6.1.3. Falls die Batterieleistung geringer als die Ladeschutzkapazität ist und das Fahrzeug nicht anspringt, wenden Sie sich umgehend an Ihren Händler.

6.2. Aufladen

Das mitgelieferte Ladegerät verfügt über eine Ladeschutzfunktion. Die Stromversorgung wird automatisch unterbrochen, wenn die Batterie zu 100% aufgeladen ist. Schäden durch Wassereintritt, Kollisionen und andere Faktoren fallen nicht unter die Garantie.

6.2.1. Öffnen Sie die Gummiabdeckung der Ladebuchse an der Unterseite des Trittbretts des Rollers und stecken Sie den Steckverbinder des Ladegeräts in die Ladebuchse.

6.2.2. Stecken Sie den Ladestecker in die Steckdose (AC100V-240V).

6.2.3. Wenn die Batterieladeanzeige rot leuchtet, wird die Batterie geladen; wenn sie

grün wird, bedeutet es, dass die Batterie fertig aufgeladen ist.

6.2.4. Stellen Sie die Batterie beim Laden an einen trockenen, gut belüfteten Ort.

7. Wartung und Pflege

Schmierung: die Stellen, an denen die Griffe herunter geklappt werden, müssen alle drei Monate mit einer kleinen Menge weißem Schmierfett oder einem Schmiermittel geschmiert werden.

Räder: für dieses Produkt werden Vollgummireifen verwendet. Wenn ein Reifen aufgrund von offensichtlicher Abnutzung oder Verschleiß unverzüglich ersetzt werden muss, wenden Sie sich bitte an Ihr Servicezentrum, um ihn durch einen Originalreifen zu ersetzen. Überprüfen Sie, ob die Schrauben der Räder fest angezogen sind.

Stellplatz und tägliche Pflege:

Setzen Sie den Roller nicht der Sonne aus und stellen Sie ihn nicht lange dort ab, wo es extrem feucht ist; säubern Sie ihn mit einem trockenen oder leicht angefeuchtetem Tuch.

8.Technische Daten Doc Eco 3

	Doc Eco 3
Abmessungen	860*320*135 mm zusammengeklappt
Gewicht	7,9 kg
Material des Rahmens	Aluminium
Maße Räder	8"
Farbe	Back, Grey, Camo
Motorleistung	150 W
Höchstgeschwindigkeit*	12 km/h
maximale Autonomie*	10 km
maximale Steigung	5°
Batteriekapazität	21,6 V -2500 mAh
Ladevorgaben	Input 100-240V~25,2 V 1 A--
Ladedauer	3 - 4 Stunden
Maximalgewicht	100 kg

•Gewicht des Fahrers 60 kg

9. Garantie (Gültigkeit und Beschränkungen)

• Die Geltungsdauer der Garantie für Verbraucher, d.h. diejenigen, die zu Zwecken kaufen, die nicht ihrer beruflichen oder geschäftlichen Tätigkeit entsprechen, 2 Jahre ab Auslieferung zu den gesetzlichen Bestimmungen. Für Käufer, die mit einer Umsatzsteuer-Identifikationsnummer für Zwecke ihrer beruflichen Tätigkeit einkaufen, 1 Jahr ab Lieferung gemäß den gesetzlichen Bestimmungen.
• Die Garantie gilt für den Fall, dass das Produkt Fabrikations- oder Materialfehler aufweist. Der Käufer hat kein Recht auf Garantie im Falle von:
• fehlendem Kaufnachweis (Rechnung oder Kassenzettel)
• versuchter Reparatur mit nicht autorisierten Ersatzteilen und/oder Modifikationen durch unbefugte Personen
• Verwendung von Zubehör oder Teilen, die nicht im Lieferumfang des Produkts enthalten sind
• normalem Verschleiß;
• Schäden durch Unfall oder Sturz;
• unsachgemäßer Nutzung des Produkts.

10. Lieferumfang

Zubehör	Menge
Doc Eco 3	1
Netzteil	1
Bedienungsanleitung	1
Vorder- und Rücklichter	1
Schlüssel	1

Anmerkung: Die Leistungen und Vorgaben des tatsächlich gelieferten Produkts können ohne vorherige Ankündigung geändert werden. Das Unternehmen behält sich das Recht auf endgültige Auslegung aller in dieser Bedienungsanleitung angegebenen Bedingungen vor.

HINWEISE ZUM UMWELTSCHUTZ

Dieses Produkt kann Stoffe enthalten, die für die Umwelt und die menschliche Gesundheit schädlich sein könnten, wenn sie nicht ordnungsgemäß entsorgt werden. Daher stellen wir Ihnen die folgenden Informationen zur Verfügung, um der Freisetzung solcher Stoffe vorzubeugen und den Einsatz natürlicher Ressourcen zu optimieren. Elektrische und elektronische Geräte dürfen nicht in den normalen Hausmüll gegeben, sondern müssen gesondert gesammelt werden, um sie fachgerecht entsorgen zu können. Das Symbol der durchgestrichenen Abfalltonne auf dem Produkt und dieser Seite erinnert daran, dass das Produkt am Ende seiner Lebensdauer ordnungsgemäß entsorgt werden muss. Auf diese Weise können Sie verhindern, dass eine nicht fachgerechte Behandlung der in diesem Produkt enthaltenen Stoffe oder eine unsachgemäße Verwendung von Teilen davon zu Schäden für Umwelt und die menschliche Gesundheit führt. Darüber hinaus können Sie zur Verwertung, zum Recycling und zur Wiederverwendung vieler Materialien, aus denen diese Produkte bestehen, beitragen. Aus diesem Grund halten die Hersteller und Vertreiber von Elektro- und Elektronikgeräten (EEE) eine entsprechende Sammlung und Entsorgung der Geräte vor. Am Ende der Lebensdauer des Produkts kontaktieren Sie bitte Ihren Händler, welcher Ihnen Hinweise für die Entsorgung geben wird. Beim Kauf des Produkts wird Ihr Händler Sie über die Möglichkeit informieren, Ihr altes Gerät durch ein neues zu ersetzen, sofern Art des Produkts und Funktionen gleichwertig sind. Elektro- und Elektronikgeräte (EEE) können ohne eine Kaufverpflichtung zurückgegeben werden, wenn sie kleiner als 25 cm sind. Eine anderweitige Entsorgung des Produkts wird gemäß den geltenden Gesetzen des Landes, in dem das Produkt entsorgt wird, geahndet. Darüber hinaus empfehlen wir Ihnen die folgenden Maßnahmen zum Schutz der Umwelt: Recycling der Innen- und Außenverpackung und ordnungsgemäße Entsorgung (eventuell in dem Produkt vorhandener) gebrauchter Batterien und Akkus. Mit Ihrer Hilfe können wir die Menge der natürlichen Ressourcen, die bei der Herstellung von EEE (Elektro- und

Elektronikgeräten) verwendet werden, reduzieren, Deponieflächen für die

Produktentsorgung minimieren und die Lebensqualität verbessern, indem die Freisetzung

potenziell gefährlicher Stoffe in die Umwelt verhindert wird.

EINLEGEN UND ERSETZEN VON AKKUS

Das Produkt enthält einen Akku, der während seiner Lebensdauer eventuell ausgetauscht werden könnte. Der Akku ist am Ende seiner Lebensdauer (wenn er nicht mehr aufgeladen werden kann) ordnungsgemäß zu entsorgen, indem er zu einer geeigneten Sammelstelle gebracht und nicht im Restmüll entsorgt wird. Das Sammeln und das Recycling von Batterien und Akkus unterstützt den Schutz der Umwelt und die Erhaltung der natürlichen Ressourcen, da auf diese Weise wertvolle Rohstoffe wiedergewonnen werden können.

EU-Konformitätserklärung

Diese Konformitätserklärung wird unter der alleinigen Verantwortung des Herstellers ausgestellt:

Hersteller: EXHIBO S.p.A. - Via Leonardo da Vinci, 6 - 20854 Vedano al Lambro (MB)

Name und Anschrift der Person, die zur Erstellung der technischen Unterlagen befugt ist: EXHIBO S.p.A. - Via Leonardo da Vinci, 6 - 20854 Vedano al Lambro (MB)

Beschreibung: Elektroroller

Marke: NILOX Modell: DOC ECO 3

Der Gegenstand der Erklärung entspricht allen einschlägigen Bestimmungen der folgenden Richtlinien

Richtlinie 2006/42/CE

Richtlinie 2014/30/UE

Richtlinie 2015/863/UE

Angewandte Normen

EN 60204-1:2006+A1:2009

EN 60335-1:2012+A11:2014+A13:2017

EN 55014-1:2017

EN 55014-2:2015

IEC 62778:2014

Richtlinie RoHS 2015/863/EU

Verordnung 1272/2013

Unterzeichnet für und im Namen von

CE

Ort: Vedano al Lambro

Datum: 18/10/2019

Funktion: Managing Director

Name: Luca Maragliano Caranza

Unterschrift:

Vertrieb durch Nilox

Produziert und Importiert von
