Doc Eco 3 - Monopattino elettrico NILOX - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monopattino elettrico pieghevole
Marca	Nilox
Modello	Doc Eco 3
Dimensioni (piegato)	860 x 320 x 135 mm
Peso	7,9 kg
Materiale del telaio	Alluminio
Dimensioni delle ruote	Non specificato (pneumatici pieni)
Batteria	Litio, ricaricabile
Autonomia	Variabile in base a peso, terreno, manutenzione
Tempo di ricarica	Circa 3-4 ore (caricabatterie 100-240V)
Velocità massima	Non specificato (assistenza elettrica)
Motore	Elettrico, integrato alla ruota posteriore
Freni	Freno a pedale posteriore + freno elettronico
Piegatura	Sì, con anello e chiusura rapida
Illuminazione	Luce anteriore e luce posteriore
Capacità massima utente	Non specificato (peso max consigliato nel manuale)
Accessori inclusi	Caricabatterie, manuale, chiave, luci anteriori/posteriori
Manutenzione	Lubrificare ogni 3 mesi al punto di piegatura; pulire con panno umido
Garanzia	2 anni (consumatori), 1 anno (professionisti)
Temperatura di utilizzo	Sopra -5°C
Omologazione	CE

Domande frequenti - Doc Eco 3 NILOX

Come aprire e piegare il monopattino Doc Eco 3?

Per aprire: allentare la maniglia, premere la leva di sblocco, aprire l'asta, stabilizzare con il piede sinistro, bloccare la maniglia, quindi inserire i supporti delle maniglie. Per piegare: allentare l'anello, abbassare l'asta, staccare le maniglie, allentare l'anello e spingere delicatamente all'indietro fino al clic.

Qual è la procedura di ricarica della batteria?

Aprire il tappo di gomma sotto la piattaforma, collegare il caricabatterie, quindi la presa di corrente (100-240V). La spia rossa indica la ricarica, verde significa batteria carica. Ricaricare in un luogo asciutto e ventilato.

Quali sono gli equipaggiamenti di sicurezza consigliati?

Indossare sempre un casco, protezioni per mani/polsi, ginocchia e gomiti. Indossare abiti che non ostacolino i movimenti.

Posso usare il monopattino sotto la pioggia?

No, evitare l'uso con tempo piovoso, nevoso o grandine per non danneggiare i circuiti elettrici o il motore. Evitare anche superfici di ghiaia, sabbia o scivolose.

Cosa fare se la batteria non si carica più?

Se la capacità è inferiore alla soglia di protezione e il monopattino non si avvia, contattare immediatamente il rivenditore. Non tentare di riparare da soli.

Come mantenere il monopattino?

Lubrificare il punto di piegatura ogni 3 mesi con grasso bianco. Pulire con un panno asciutto o leggermente umido. Non immergere in acqua. Controllare regolarmente il serraggio delle ruote.

Qual è il peso massimo consentito per l'utente?

Il manuale non specifica un valore esatto, ma si consiglia di rispettare il peso massimo previsto dal produttore. In generale, per questo tipo di monopattino, considerare circa 100 kg.

Il monopattino è adatto ai bambini?

Questo prodotto non è un giocattolo. L'uso è consentito agli adulti. Sconsigliato a persone con capacità motorie limitate, donne in gravidanza o sotto l'effetto di sostanze.

Come sapere quando la batteria è scarica?

L'indicatore della batteria mostra 4 tacche. Sotto il 25% (1 tacca), ricaricare. Il monopattino emette un suono quando la batteria è scarica.

Cosa fare in caso di pneumatico usurato o danneggiato?

Le ruote sono piene. Contattare un centro di assistenza per sostituire il pneumatico con uno originale. Verificare che le ruote siano ben avvitate.

MANUALE UTENTE Doc Eco 3 NILOX

Exhibo S.p.A. via Leonardo da Vinci 6

20854-Vedano al Lambro (MB) ITALIA

Made in China

nilox

DOC ECO 3

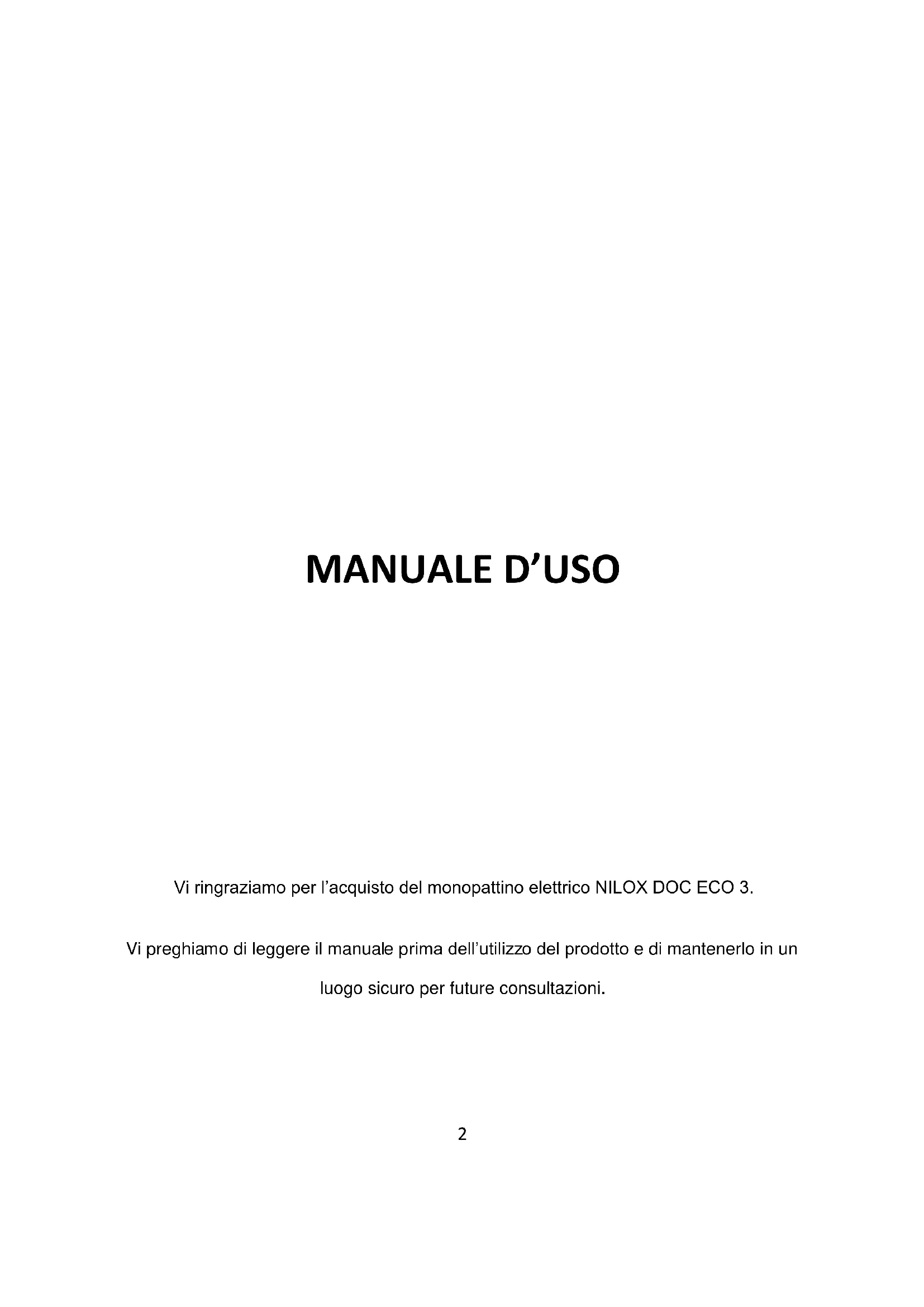

Vi ringraziamo per l'acquisto del monopattino elettrico NILOX DOC ECO 3.

Vi preghiamo di leggere il manuale prima dell'utilizzo del prodotto e di mantenerlo in un luogo sicuro per future consultazioni.

1. Introduzione

Questo prodotto è un monopattino elettrico pieghevole assistito. Può implementare l'accelerazione tramite spinta e la decelerazione attraverso il freno a piede o tramite l'interruttore posto sul manubrio.

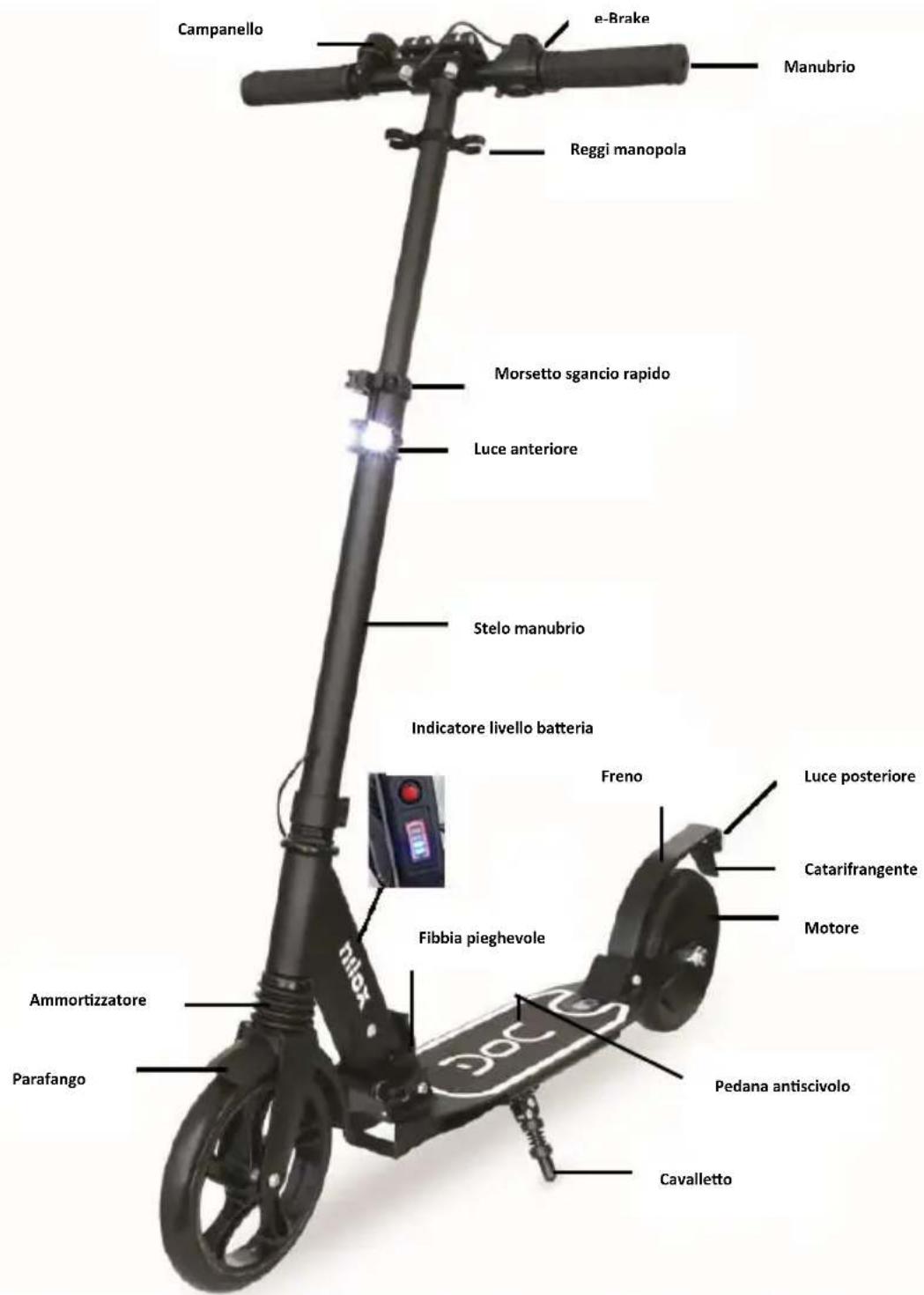

2. Introduzione delle parti del prodotto

3. Avvertenze

• Utilizzare solo l'alimentatore fornito in dotazione.
• Questo prodotto non è un giocattolo.
• Controllare le normative vigenti sulla circolazione dei monopattini del paese in cui si utilizza Doc Eco 3
• Nelle aree pedonali non è possibile superare i 6 Km/h di velocità.
• Verificare che tutti i componenti del Doc Eco 3 siano fissati (ad esempio viti manubrio siano ben salde)
• Utilizzare sempre un abbigliamento che non sia di intralcio ai movimenti e utilizzare attrezzature di protezione personale: per le mani/polsi, per le ginocchia, per la testa e per i gomiti.
• Non trasportare oggetti durante l'utilizzo del monopattino.
• Durante la guida prestare attenzione alle altre persone e agli oggetti intorno e mantenere un'adeguata distanza di sicurezza
• Assicurarsi che entrambi i piedi siano posizionati correttamente sulla pedana.
• Si consiglia di non accelerare e di non arrestare il veicolo in maniera improvvisa in modo da evitare la perdita del controllo del monopattino.

• Non eseguire acrobazie.

• Non salire e scendere dal monopattino mentre è in movimento.

• Rispettare il peso massimo previsto per l'utilizzatore.
• Evitare l'utilizzo del prodotto in presenza di condizioni atmosferiche avverse ( ad esempio pioggia, grandine o neve) per evitare danni ai circuiti elettrici o al motore. Inoltre evitare l'utilizzo di Doc Eco 3 su superfici con presenza di ghiaia, sabbia o scivolose. Non salire o scendere da Doc Eco 3 in percorsi scoscesi, in discesa o in salita.
• In caso di scarsa visibilità è necessario accendere le luci anteriori e posteriori ed utilizzare un abbigliamento retroriflettente ad alta visibilità.
• Non usare Doc Eco 3 con temperature al di sotto dei -5°.
• Non usare Doc Eco 3 con il cavalletto laterale abbassato.
• Il freno a pedale potrebbe surriscaldarsi in caso di uso prolungato per cui non toccarlo con le mani fino a quando non si sia raffreddato, così come il motore non va toccato appena dopo il suo l'utilizzo.
• E' vietato salire su Doc Eco 3 in più persone.
• L'uso di Doc Eco 3 è vietato a persone con abilità motorie limitate, a persone con stato psicofisico alterato e a donne in gravidanza.
• In caso di primo utilizzo provare Doc Eco 3 in un'area aperta lontano da pericoli per fare pratica in tutta sicurezza.

• Non usare in ambienti infiammabili.

• Il produttore, l'importatore ed il distributore non sono responsabili di danni provocati a cose o persone in caso di un uso improprio di Doc Eco 3.

• Non provare a riparare il prodotto da soli, ma, in caso di malfunzionamento contattare il rivenditore.
• Prima della pulizia scollegate l'alimentazione
• Per la pulizia utilizzare un panno appena inumidito con acqua o con una soluzione adatta alla pulizia di simili dispositivi. Non immergerlo in acqua o cercare di pulirlo con getti di acqua.
• Per preservare la batteria, questa deve essere caricata ogni 30 giorni anche se Doc Eco 3 non viene utilizzato. In caso contrario la batteria perderà di efficienza a scapito dell'autonomia.
• La distanza massima percorsa con una carica può variare in base a determinati fattori quali il peso del conducente, l'inclinazione del percorso, le caratteristiche della superficie e la corretta manutenzione della batteria

3. Aprire il monopattino

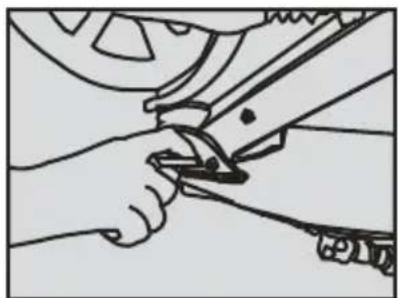

3.1. Allentare con la mano la maniglia e premere la leva di sblocco.

3.2 Aprire l'asta. Premere la pedana con il piede sinistro per stabilizzarlo e sollevare lo stelo con le mani.

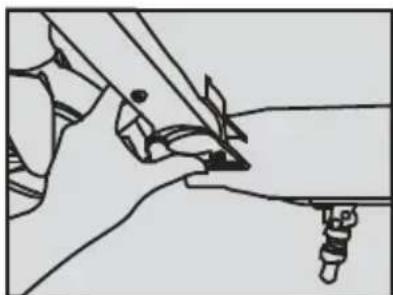

3.3.Bloccare la maniglia per fissare il manubrio.

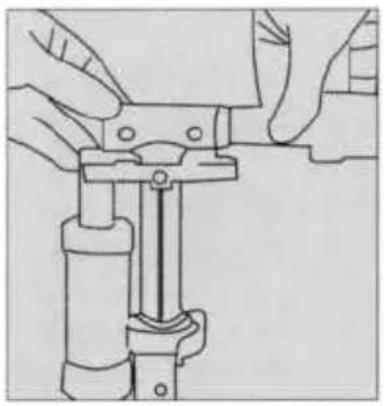

3.4. Togliere le monopole dai reggi monopole e inserirle nella parte fissa del manubrio.

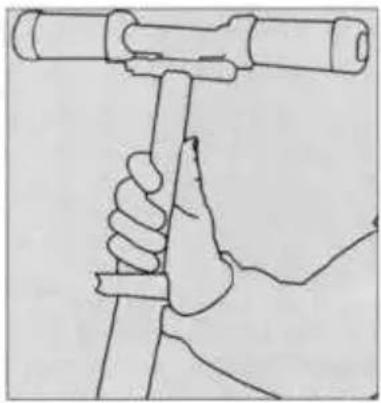

3.5 Regolare l'altezza con una mano, tenere il tubo a T con l'altra mano e regolarla nella posizione appropriata.

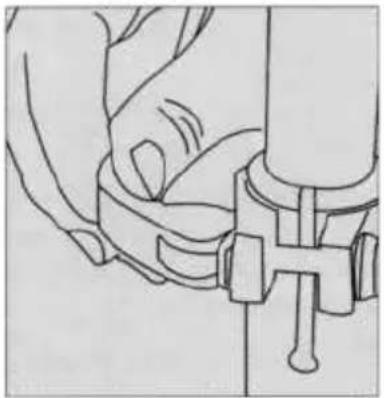

3.6.Fissare la chiusura.

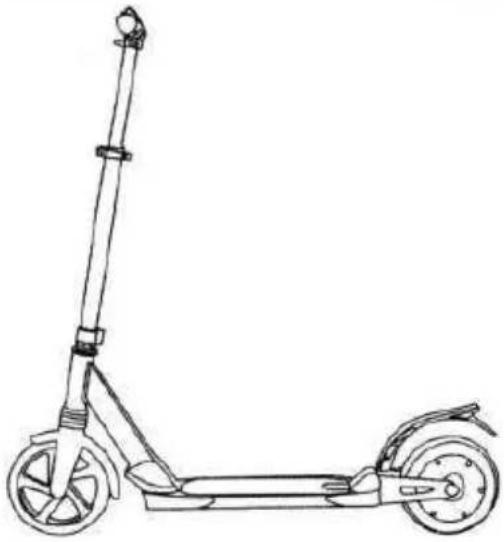

Il nuovo scooter deve essere assemblato secondo i passaggi indicati nelle figure precedenti.

Si prega di garantire la sicurezza durante l'assemblaggio.

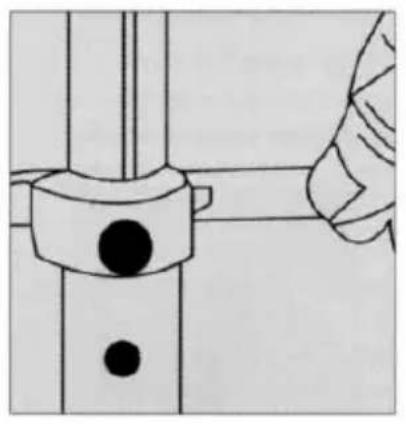

4. Chiudere il monopattino

4.2 Premere ed abbassare lo stelo il più possibile

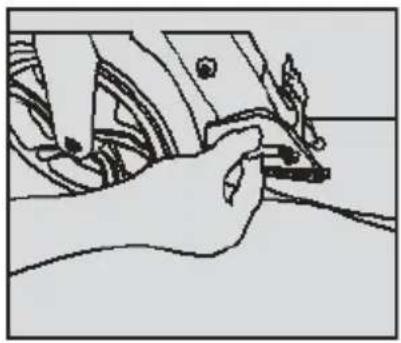

4.3 Staccare le maniglie dal manubrio ed attaccarle ai reggi manopole.

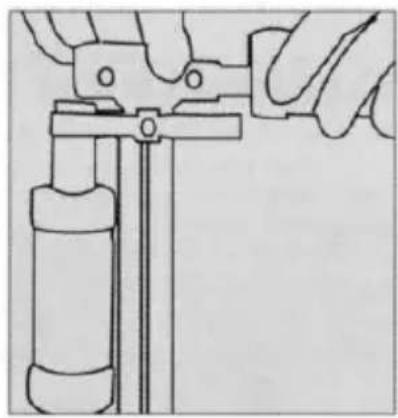

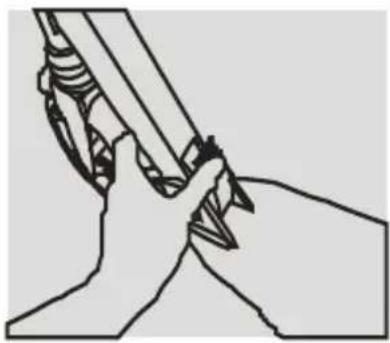

4.4 Allentare la maniglia.

4.5 Premere la leva di sblocco e abbassare lo stelo del manubrio fino a quando non viene emesso un clic per completare la piegatura.

4.6 Monopattino in versione piegata.

5. Introduzioni delle operazioni di guida

Indicatore batteria	Capacità batteria
"4 Tacche"	Batteria carica
"3 Tacche"	Circa 75%
"2 Tacche"	Circa 50%
"1 Tacca"	Sotto il 25% ricaricare il monopattino.

Con il livello batteria basso il monopattino emetterà un suono che indica che DOC Eco 3 deve essere ricaricato.

Tenere il manubrio con entrambe le mani e mettere un piede sulla pedana, con l'altro piede spingete all'indietro contro il terreno per attuare l'accelerazione. Per un'ulteriore accelerazione, ripetere il passaggio una seconda volta. Per rallentare, premere il pedale del freno posteriore con un piede e allentarlo quando si rallenta alla velocità richiesta, a quel punto il veicolo riprenderà la velocità di prima. Per disattivare il motore usare l'e-brake.

6. Batteria e caricatore

6.1. Batteria al litio

Al primo utilizzo caricare completamente la batteria del Doc Eco 3

6.1.1.Quando la batteria è quasi scarica, caricarla immediatamente per evitare di danneggiarla e limitare l'autonomia.
6.1.2.Se non si utilizza il monopattino per un lungo periodo, caricarla almeno una volta al mese.
6.1.3. Se la capacità della batteria è inferiore a quella dello stato di protezione e il veicolo non può essere avviato, contattare immediatamente il rivenditore.

6.2. Ricarica

Il caricabatterie fornito ha una funzione di protezione della ricarica. L'alimentazione viene interrotta automaticamente quando la batteria è completamente carica al 100%. I danni causati da infiltrazioni d'acqua, collisioni e altri fattori non sono coperti dalla garanzia.

6.2.1. Aprire il coperchio di gomma della porta di ricarica nella parte inferiore della pedana del monopattino e inserire il connettore di uscita del caricatore nella porta di ricarica.
6.2.2.Inserire la spina di ingresso del caricatore nella presa di corrente (AC100V-240V).
6.2.3. Se l'indicatore del caricabatterie è rosso, significa che la batteria è in carica; quando diventa verde, vuol dire che la batteria è carica.

6.2.4. Quando si carica la batteria, posizionarla in un ambiente asciutto e ventilato.

7. Cura e Manutenzione

Lubrificazione: una piccola quantità di grasso bianco o lubrificante deve essere applicata nella posizione di piegatura della maniglia ogni tre mesi.

Ruote: per questo prodotto vengono utilizzati ruote piene. Se un pneumatico deve essere sostituito tempestivamente per un'evidente usura o rottura, si prega di contattare il centro assistenza per sostituito con uno originale. Verificare che le ruote siano avvitate.

Posizionamento e cura quotidiana:

Non mettere il monopattino al sole o in altri luoghi estremamente umidi per lungo tempo; pulirlo con un panno asciutto o leggermente umido.

8. Specifiche Tecniche Doc Eco 3

Model	Doc Eco 3
Dimensioni	860*320*135 mm piegato
Peso	7.9Kg
Material del telaio	Alluminio
Dimensioni ruote	8"

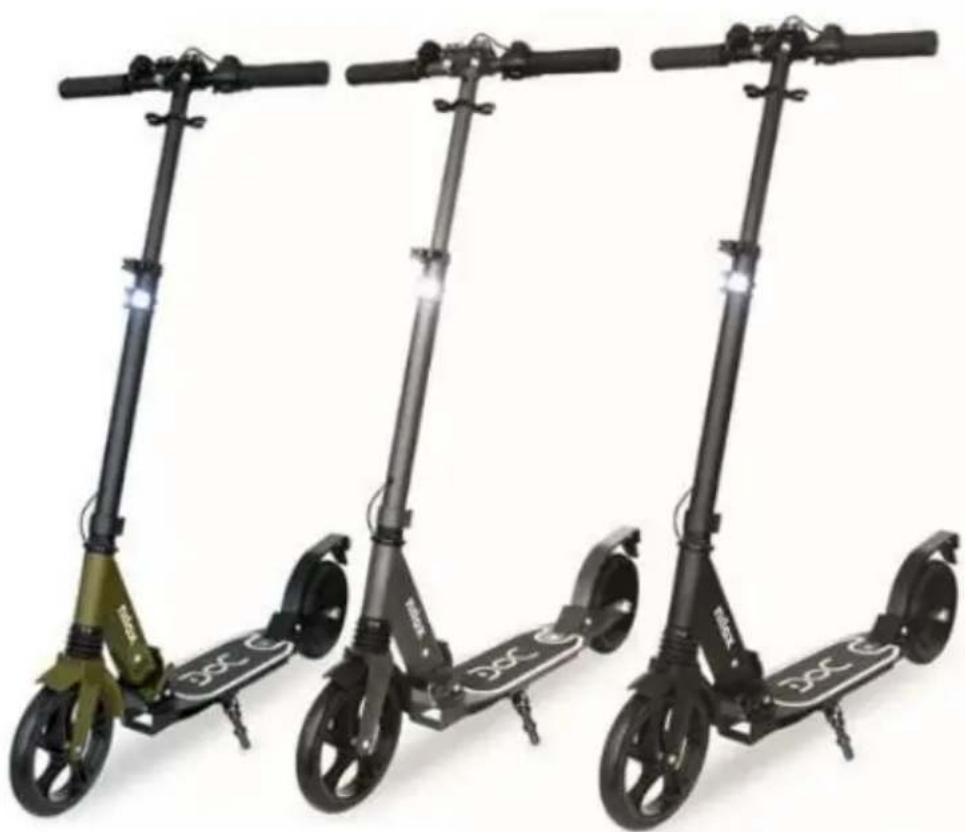

Colori disponibili	Back, Grey, Camo

9. Garanzia (Validità e Limitazioni)

• Il periodo di validità della garanzia per i consumatori, cioè coloro che acquistano per scopi estranei alla propria attività professionale o imprenditoriale, è disciplinato dal Decreto Legislativo 2 febbraio 2002, n.24. - artt. 1519-bis e seguenti c.c. - (2 anni dalla consegna alle condizioni di legge). Per gli acquirenti che acquistano con partita IVA per scopi inerenti alla propria attività professionale, varranno invece le garanzie di legge di cui agli articoli 1490 e seguenti c.c. (1 anno dalla consegna alle condizioni di legge).
• La garanzia è valida nel caso in cui il prodotto presenti un vizio di fabbrica o un difetto dei materiali.

L'acquirente non ha diritto alla garanzia nei seguenti casi:

• mancanza della prova di acquisto (fattura o scontrino fiscale).
• tentativi di riparazioni di parti non autorizzate e/o modifiche da parte di persone non autorizzate
• utilizzo di accessori o elementi non in dotazione con il prodotto;
• normale usura del prodotto;
• danno accidentale e cadute;
• uso improprio del prodotto

10.Contenuto della confezione

Accessorio	Quantità
Doc Eco 3	1
Alimentatore	1
Manuale	1
Fanali ant. e post.	1
Chiave assemblaggio	1

Nota: le prestazioni e i parametri del prodotto reale spedito possono essere soggetti a modifiche senza preavviso. La società si riserva il diritto all'interpretazione finale dei termini e delle condizioni in questo manuale.

ISTRUZIONI AMBIENTALI

Questo prodotto contiene sostanze che possono danneggiare l'ambiente e la salute umana se non smaltite correttamente. Vi forniamo quindi le seguenti informazioni al fine di prevenire il rilascio di tali sostanze e ottimizzare l'uso delle risorse naturali. I prodotti elettrici ed elettronici non devono essere smaltiti tra i normali rifiuti domestici, ma dovrebbero essere adeguatamente raccolti e correttamente trattati. Il simbolo del bidone barrato presente sul prodotto e in questa pagina, ricorda che è necessario smaltire adeguatamente il prodotto al termine della sua durata utile. In questo modo è possibile evitare che un trattamento non specifico delle sostanze contenute in questi prodotti, oppure un uso inadeguato di parti di esso, possa comportare conseguenze nocive all'ambiente e alla salute umana. Inoltre, potete contribuire al recupero, riciclo e riutilizzo di molti materiali che compongono questi prodotti. Ecco perché i produttori e i distributori di attrezzature elettriche ed elettroniche organizzano una raccolta adeguata e lo smaltimento della stessa in modo autonomo. Alla fine della durata utile del prodotto, si prega di contattare il rivenditore per ricevere istruzioni sullo smaltimento. All'acquisto di questo prodotto, il distributore vi informerà sulla possibilità di sostituire un vecchio dispositivo con uno nuovo, a condizione che il tipo di prodotto e le sue funzioni siano uguali. Se le dimensioni non superano i 25 cm, l'attrezzatura elettrica ed elettronica può essere restituita senza alcun obbligo di acquisto di prodotto equivalente. Lo smaltimento del prodotto in qualunque altra modalità sarà soggetto alle penali previste dalla legge e in vigore nel paese dove il prodotto viene smaltito. Inoltre, suggeriamo l'adozione delle seguenti misure per proteggere l'ambiente: riciclo dell'imballo interno ed esterno fornito con il prodotto e smaltimento corretto delle batterie usate (se contenute nel prodotto). Con il vostro aiuto, possiamo ridurre la quantità di risorse naturali usate nella produzione di attrezzatura elettrica ed elettronica, ridurre al minimo l'uso di discariche e migliorare la qualità della vita, impendo il rilascio nell'ambiente di sostanze potenzialmente pericolose.

INSTALLAZIONE E SOSTITUZIONE DELLE BATTERIE

Il prodotto contiene una batteria che potrebbe essere sostituita durante la durata utile del prodotto stesso. Smaltire correttamente la batteria contenuta nel prodotto alla fine della sua durata utile (ovvero, quando non può più essere caricata), collocandola in un adeguato contenitore di raccolta batterie, separato dai rifiuti generici indifferenziati. La raccolta e il riciclo di batterie aiuta a proteggere l'ambiente e a salvaguardare le risorse naturali, consentendo il recupero di preziosi materiali.

La presente dichiarazione di conformità è rilasciata sotto l'esclusiva responsabilità del fabbricante:

Fabbricante: EXHIBO S.p.A. - Via Leonardo da Vinci, 6 - 20854 Vedano al Lambro (MB)

Nome e indirizzo della persona autorizzata a costituire il fascicolo tecnico: EXHIBO S.p.A. - Via Leonardo da Vinci, 6 - 20854 Vedano al Lambro (MB)

Descrizione: Monopattino elettrico

Marca: NILOX Modello: DOC ECO 3

L'oggetto della dichiarazione è conforme a tutte le disposizioni pertinenti delle seguenti Direttive

Direttiva 2006/42/CE

Direttiva 2014/30/UE

Direttiva 2015/863/UE

Norme applicate

EN 60204-1:2006+A1:2009

EN 60335-1:2012+A11:2014+A13:2017

EN 55014-1:2017

EN 55014-2:2015

IEC 62778:2014

Direttiva RoHS 2015/863/EU

Regolamento 1272/2013

Firmato a nome e per conto di

CE

Luogo: Vedano al Lambro

Data: 18/10/2019

Posizione: Amministratore delegato

Nome: Luca Maragliano Caranza

Firma:
