ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SMART 450 MPM

ιαβάστε προσεκτικά τις οδηγίες πριν χρησιμοποιήσετε αυτό το ψυγείο.

2. Τεχνική περιγραφή .................................. 71

• 2.1. Γενικά p. 71
• 2.2. Κατηγορία κλίματος p. 71
• 2.3. Τεχνικές προδιαγραφές p. 71
• 2.4. Διαστάσεις μονάδας p. 71
• 2.5. Μέγιστο βάρος ανά σχάρα p. 72

3. Εγκατάσταση & λειτουργία ..................... 72

• 3.1. Οδηγίες εγκατάστασης του ψυγείου p. 73
• 3.2. Οδηγίες εγκατάστασης της σχάρας p. 74
• 3.3. Σύνδεση με την κεντρική παροχή ρεύματος p. 75
• 3.4. Οδηγίες λειτουργίας p. 75

4. Ηλεκτρονικό χειριστήριο ......................... 76

4.1. Παρουσίαση του χειριστηρίου ECOBOX / HEC ....................................... 76 4.2. Παρουσίαση του χειριστηρίου Danfoss ERC-112 ................................... 76

5. Σύστημα αποκλεισμού πόρτας ............. 76

5.1. Εφαρμογή σε ψυγεία με αρθρωτή πόρτα ........................................................ 76 5.2. Εφαρμογή σε ψυγεία με συρόμενες πόρτες ...................................................... 76

6. Σύστημα κλειδώματος ........................... 77

6.1. Οδηγίες για τη χρήση του λουκέτου ....... 77 6.2. Οδηγίες για τη χρήση της κλειδαριάς .... 77 6.3. Οδηγίες σχετικά με τη χρήση της ασφάλειας μεταφοράς του περιστρεφόμενου ραφιού για τα ψυγεία Smart-900. ................................................ 78

7. Κάλυμμα νυκτός ..................................... 79

10. Φροντίδα και καθαρισμός ....................... 80

11. Επίλυση προβλημάτων .......................... 81

12. Πρώτες βοήθειες ...................................... 83

13. Απόρριψη της μονάδας και

της συσκευασίας ...................................... 83

14. Πληροφορίες σχετικά με

την ανακύκλωση ...................................... 83

15. Εγγύηση ................................................... 84

ΠΑΡΑΡΤΗΜΑ Α: Οδηγίες αντιμετώπισης & μεταφοράς ................................................ 80 ΠΑΡΑΡΤΗΜΑ Β: Προληπτικές οδηγίες συντήρησης .............................................. 80 ΠΑΡΑΡΤΗΜΑ Γ: Οδηγίες για αποφυγή διάβρωσης του θαλάμου ......................... 81

• προαιρετικό χαρακτηριστικό, ανάλογα με το μοντέλο

Συγχαρητήρια για την αγορά του νέου ψυγείου της Frigoglass. Πριν χρησιμοποιήσετε την μονάδα, διαβάστε προσεκτικά τις παρακάτω οδηγίες. Ένα σωστά διατηρημένο ψυγείο της Frigoglass θα σας βοηθήσει να αυξήσετε τις πωλήσεις και τα κέρδη σας.

2. Τεχνική περιγραφή

2.1. Γενικά Το ψυγείο πρέπει να είναι συνδεδεμένο σε γειωμένη πρίζα της κεντρικής παροχής ρεύματος με ασφάλεια 10-16Α. Είναι απαραίτητο η πρόσβαση στην πρίζα να είναι απρόσκοπτη, ώστε να μπορείτε να εγκαταστήσετε και να επισκευάσετε το ψυγείο. 2.2. Κατηγορία κλίματος Σύμφωνα με τις προδιαγραφές κατηγορίας κλίματος, τα μοντέλα Smart-300 [R290] LC, Smart-450L [R290] LC, Smart-800 [R290] LC, Smart-900L SD [R290] LC, Smart-900L HD [R290] LC, Smart-1300 HD [R290] LC και Smart-1300 SD [R290] LC είναι κατηγορίας "4", δηλαδή με θερμοκρασία περιβάλλοντος 30°C και υγρασία 55%. Το μοντέλο Smart-450L SZ T [R290] είναι κατηγορίας "5", δηλαδή με θερμοκρασία περιβάλλοντος 40° C και υγρασία 40%. 2.3. Τεχνικές προδιαγραφές Ονομαστική τάση/Συχνότητα 220-240 V/ 50 Hz Απόψυξη Αυτόματη 2.4. Διαστάσεις μονάδας

(Lt) Καθαρό βάρος (kg) Smart-300

Χωρίς τη λαβή και το πίσω διαχωριστικό των 80 mm

Συμπεριλαμβάνονται ροδάκια και κάλυμμα μεντεσέ

Χωρίς το πίσω διαχωριστικό των 80 mm

Περιλαμβάνονται οι κύλινδροιELL

2.5. Μέγιστο βάρος ανά σχάρα Μοντέλο Μέγιστο βάρος ανά σχάρα (kg) Smart-300 [R290] LC

Τα μοντέλα Smart-300 [R290] LC, Smart-450L [R290] LC, Smart- 450L SZ T [R290], Smart-800 [R290] LC, Smart-900L SD [R290] LC, Smart-900L HD [R290] LC, Smart-1300 HD [R290] LC και Smart-1300 SD [R290] LC περιλαμβάνουν ψυκτικό HC και έχουν περάσει από δοκιμές και ελέγχους που απέδειξαν την ασφάλειά τους σύμφωνα με τα σχετικά πρότυπα. Όλες οι απαραίτητες ενέργειες για την ασφαλή χρήση και συντήρηση αυτής της συσκευής περιγράφονται στον παρόντα οδηγό και πρέπει να τηρούνται προσεκτικά. Η εγκατάσταση αυτής της συσκευής θα πρέπει να γίνεται μόνο από κατάλληλα καταρτισμένο άτομο.

3. Εγκατάσταση & λειτουργία

Η μη συμμόρφωση με τις οδηγίες μπορεί να οδηγήσει σε υψηλή κατανάλωση ενέργειας, κακή απόδοση της μονάδας και ακύρωση της

Αφήστε ελεύθερο το χώρο γύρω από κάθε άνοιγμα αερισμού στο περίβλημα της συσκευής ή στη δομή για ενσωμάτωση της συσκευής. Μη χρησιμοποιείτε μηχανικές συσκευές ή άλλα μέσα για την επιτάχυνση της διαδικασίας απόψυξης, εκτός από αυτά που συνιστώνται από τον κατασκευαστή. Μην προκαλείτε φθορές στο κύκλωμα ψύξης. Μην χρησιμοποιείτε ηλεκτρικές συσκευές στους χώρους φύλαξης τροφίμων της συσκευής, εκτός και εάν υπάγονται στους τύπους που συνιστώνται από τον κατασκευαστή. Εάν το καλώδιο τροφοδοσίας έχει φθαρεί, για την αποφυγή κάθε κινδύνου πρέπει να αντικατασταθεί από τον κατασκευαστή, τον αντιπρόσωπό του ή κατάλληλα εξουσιοδοτημένο προσωπικό.ELL

Μην τοποθετείτε το ψυγείο: κάτω από άμεσο ηλιακό φως ή κοντά σε πηγές θερμότητας (καλοριφέρ, σόμπες & άλλο εξοπλισμό θέρμανσης) σε εξωτερικούς χώρους χωρίς προστασία από τη βροχή που έχει σαν αποτέλεσμα το ψυγείο να έρχεται σε άμεση επαφή με το νερό σε κλιματικές συνθήκες για τις οποίες δεν διαθέτει πιστοποίηση σε ακραίες περιβαλλοντικές συνθήκες (π.χ. έκθεση σε υγρασία που περιέχει άλμη) σε επιφάνεια με κλίση μεγαλύτερη των 5

3.1. Οδηγίες εγκατάστασης του ψυγείου α. Αφού αφαιρέσετε τη συσκευασία από το θάλαμο συντήρησης, ελέγξτε για τυχόν ζημιές που προκλήθηκαν κατά τη μεταφορά. Σε περίπτωση ζημιάς, επικοινωνήστε με τη μεταφορική

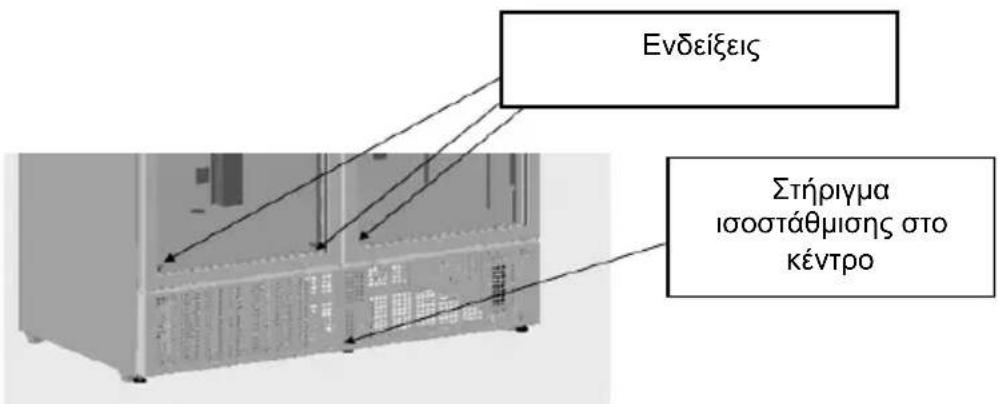

β. Βεβαιωθείτε πως έχετε εγκαταστήσει το ψυγείο σας σε ομαλό πάτωμα/επιφάνεια. Υπάρχουν 2 προσαρμοζόμενα στηρίγματα για όλα τα μοντέλα στο μπροστινό μέρος, κάτω από το ψυγείο εκτός από το Smart-1300 που έχει 3 προσαρμοζόμενα στηρίγματα. Το στήριγμα ισοστάθμισης στο κέντρο του ψυγείου θα πρέπει να προσαρμοστεί κατά τρόπο ώστε να ευθυγραμμίζονται οι δύο κάτω άκρες του εσωτερικού θαλάμου. Οι παρακάτω ενδείξεις θα πρέπει να βρίσκονται στην ίδια ευθεία.

Προσαρμόστε έως ότου το ψυγείο να ευθυγραμμιστεί και ελέγξτε το με αλφάδι, εάν είναι διαθέσιμο. Λάβετε τις απαραίτητες προφυλάξεις σε περίπτωση όπου απαιτείται να σηκώσετε κάτι κατά την εγκατάσταση. Κρατάτε τα μη εξουσιοδοτημένα άτομα μακριά από το ψυγείο, έως ότου ολοκληρωθεί η εγκατάσταση. γ. Το ψυγείο θα πρέπει να παραμείνει σε όρθια θέση για τουλάχιστον 1 ώρα μετά τη μεταφορά πριν το εκκινήσετε. Έτσι, δίνεται χρόνος στο λιπαντικό να επιστρέψει στο συμπιεστή μετά τη μεταφορά και την εγκατάσταση. δ. Αφήστε κενό τουλάχιστον 100 χιλ. στο πίσω μέρος. Για να το κάνετε αυτό, περιστρέψτε το πίσω διαχωριστικό όπως εμφανίζεται παρακάτω. ε. Μην τοποθετείτε τίποτε επάνω στο ψυγείο.

Σημείωση: Αλλαγή της θέσης του ψυγείου εντός του καταστήματος α. Αδειάστε το ψυγείο και αποσυνδέστε το από την πρίζα. β. Τραβήξτε εντελώς το στήριγμα ευθυγράμμισης. γ. Μεταφέρετε το ψυγείο στην επιθυμητή θέση με τη βοήθεια δεύτερου ατόμου. 3.2. Οδηγίες εγκατάστασης της σχάρας Για να τοποθετήσετε τη σχάρα, πρώτα ανασηκώστε τη και απασφαλίστε τα κλιπ σχαρών (4). Τοποθετήστε τα κλιπ στην επιθυμητή θέση και επανατοποθετήστε τη σχάρα. Βεβαιωθείτε ότι οι οριζόντιες μεταλλικές ράβδοι στο κάτω μέρος της σχάρας βρίσκονται μεταξύ των εμπρόσθιων και των οπίσθιων κλιπ, όπως φαίνεται παρακάτω. Σημείωση: Συγκεκριμένα, τα μοντέλα Smart-450L, 500 & 800 περιλαμβάνουν 4 σχάρες με διαχωριστικά (στο πίσω μέρος) και μια σχάρα χωρίς διαχωριστικό. Η σχάρα χωρίς διαχωριστικό θα πρέπει να τοποθετηθεί στο επάνω επίπεδο προκειμένου να χωράει με το πρόσθετο μεταλλικό μέρος για την κυκλοφορία του αέρα, όπως εμφανίζεται στις παρακάτω

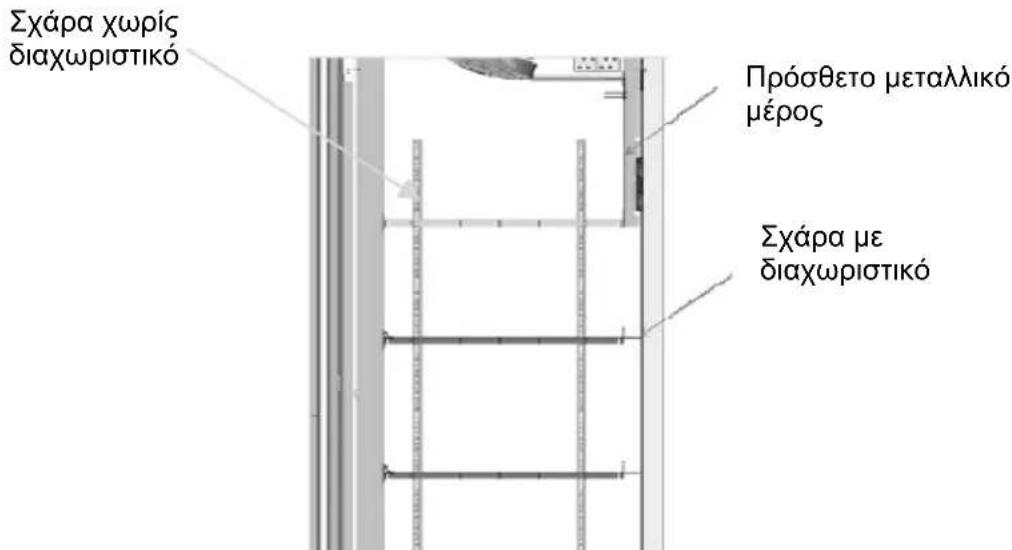

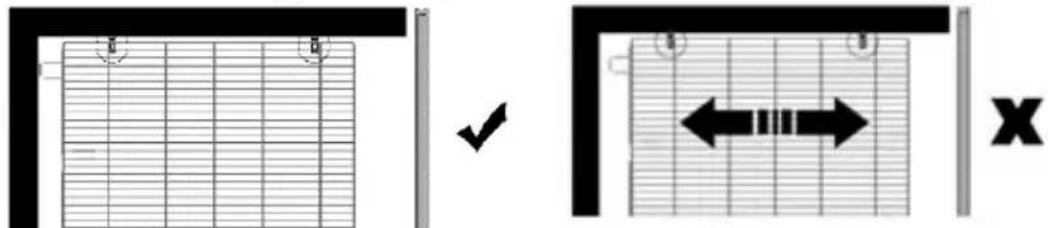

Σημείωση: Όταν χρησιμοποιείτε το προαιρετικό εμπρόσθιο σύστημα σχαρών, ακολουθήστε τις οδηγίες τοποθέτησης που περιλαμβάνονται στο κιτ. Πρόσθετο μεταλλικό

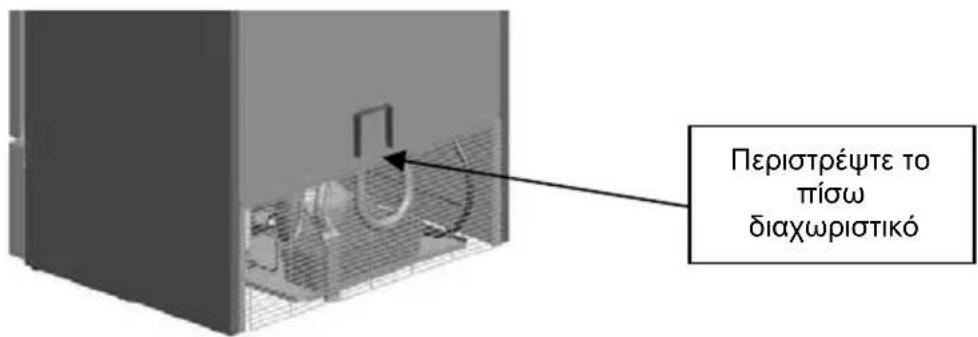

διαχωριστικό Σχάρα χωρίς διαχωριστικό Περιστρέψτε το

3.3. Σύνδεση με την κεντρική παροχή ρεύματος Συνδέστε το ψυγείο σε παροχή ρεύματος 220-240V με βύσμα τουλάχιστον 10-16A με ενσωματωμένη ασφάλεια και γείωση (σούκο). Μην χρησιμοποιείτε καλώδια προέκτασης.

Μη συνδέετε το ψυγείο σε: μη γειωμένη πρίζα ή γραμμή τροφοδοσίας ρεύματος λανθασμένη τάση και συχνότητα τροφοδοσίας τροφοδοσία που δεν είναι σε συμμόρφωση με τους κανονισμούς ασφαλείας της συσκευής ή με την τρέχουσα νομοθεσία για τις ηλεκτρικές εγκαταστάσεις

Αν το μήκος του καλωδίου τροφοδοσίας που παρέχεται με το ψυγείο δεν επαρκεί, μην χρησιμοποιήσετε προέκταση καλωδίου. Ζητήστε από επαγγελματία ηλεκτρολόγο να αντικαταστήσει το καλώδιο με ένα μακρύτερο, εάν αυτό προβλέπεται στη λίστα των εγκεκριμένων ανταλλακτικών. Μη συνδέετε το ψυγείο σε πολύπριζο. Δρομολογήστε το καλώδιο τροφοδοσίας κατά τρόπο ώστε να προστατεύεται από ζημιές και να μην υπάρχει κίνδυνος να σκοντάψει κάποιος επάνω του. 3.4. Οδηγίες λειτουργίας Μη χρησιμοποιείτε το ψυγείο για τη φύλαξη τροφίμων. Μην φυλάσσετε εντός της συσκευής εκρηκτικές ουσίες, όπως δοχεία για αεροζόλ με εύφλεκτη ύλη.

Η συσκευή δεν προορίζεται για χρήση από μικρά παιδιά ή άτομα με ειδικές ανάγκες με εξαίρεση την επαρκή επίβλεψή τους από υπεύθυνο άτομο που να εξασφαλίζει το σωστό χειρισμό της συσκευής. Απαιτείται επίβλεψη ώστε τα παιδιά να μην παίζουν με τη συσκευή.

Μην θέτετε τη συσκευή σε λειτουργία με ανοιχτά τα καλύμματα ή τα προστατευτικά εξαρτήματα. Συμβουλές για εξοικονόμηση ενέργειας: Για εξοικονόμηση ενέργειας και καλύτερη λειτουργία του ψυγείου: Γεμίζετε το ψυγείο τη νύχτα έτσι ώστε τα ποτά να είναι παγωμένα το πρωί. Αποθηκεύετε όλο το εφεδρικό σας εμπόρευμα σε δροσερό ή/και σκιερό μέρος, ώστε όταν τοποθετηθεί στο ψυγείο να απαιτηθεί λιγότερος χρόνο για την ψύξη του. Απομακρύνετε την υγρασία από τα προϊόντα πριν τα τοποθετήσετε στο ψυγείο. Αποφεύγετε να κρατάτε την πόρτα ανοικτή για μεγάλο διάστημα.ELL

4. Ηλεκτρονικό χειριστήριο

4.1. Παρουσίαση του χειριστηρίου ECOBOX / HEC* Για οδηγίες σχετικά με τη χρήση του χειριστηρίου ECOBOX/ HEC και τις σχετικές προαιρετικές λειτουργίες, ανατρέξτε στον παρακάτω σύνδεσμο: http://www.frigoglass.com/manuals/. 4.2. Παρουσίαση του χειριστηρίου Danfoss ERC-112

Για οδηγίες σχετικά με τη χρήση του χειριστηρίου Danfoss ERC-112 και τις σχετικές προαιρετικές λειτουργίες, ανατρέξτε στον παρακάτω σύνδεσμο: http://www.frigoglass.com/manuals/.

5. Σύστημα αποκλεισμού πόρτας

Για να χρησιμοποιήσετε το σύστημα μπλοκαρίσμαος πόρτας ακολουθήστε τα βήματα

5.1. Εφαρμογή σε ψυγεία με αρθρωτή πόρτα Για να μπλοκάρετε την πόρτα σε γωνία 90 μοιρών: Βήμα 1: Ανοίξτε την πόρτα σε γωνία ελαφρώς μεγαλύτερη των 90 μοιρών. Βήμα 2: Αφαιρέστε το σύστημα μπλοκαρίσματος της πόρτας από τον βραχίονα κάτω από την πόρτα (όπως εμφανίζεται στην εικόνα). Βήμα 3: Περιστρέψτε το σύστημα μπλοκαρίσματος της πόρτας προς το θάλαμο και εισαγάγετέ το στον βραχίονα που βρίσκεται στο μπροστινό πλέγμα (όπως εμφανίζεται στην εικόνα). Για να ξεμπλοκάρετε την πόρτα: Βήμα 1: Ανοίξτε την πόρτα σε γωνία ελαφρώς μεγαλύτερη των 90 μοιρών και αφαιρέστε το σύστημα μπλοκαρίσματος της πόρτας από τον βραχίονα που βρίσκετε στο μπροστινό πλέγμα. Βήμα 2: Περιστρέψτε το σύστημα μπλοκαρίσματος της πόρτας προς την πόρτα και ασφαλίστε τον βραχίονα κάτω από την πόρτα (αρχική θέση).

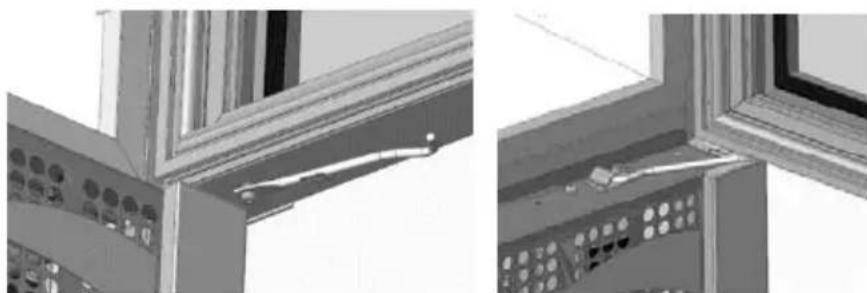

Αυτόματη αφαίρεση του συστήματος μπλοκαρίσματος της πόρτας από τον βραχίονα που βρίσκεται στο μπροστινό πλέγμα μπορεί να γίνει μόνο σε περίπτωση ατυχήματος.

5.2. Εφαρμογή σε ψυγεία με συρόμενες πόρτες Βήμα 1: Ανοίξτε την αριστερή πόρτα (η ίδια διαδικασία ισχύει και για τη δεξιά πόρτα)

προαιρετικό χαρακτηριστικό, ανάλογα με το μοντέλοELL

Βήμα 2: Ανασηκώστε και περιστρέψτε το σύστημα μπλοκαρίσματος της πόρτας προς το θάλαμο (όπως φαίνεται στην εικόνα) Βήμα 3: Τοποθετήστε το σύστημα μπλοκαρίσματος κάθετα προς τους οδηγούς της πόρτας (όπως φαίνεται στην εικόνα). Το σύστημα μπλοκαρίσματος θα μπλοκάρει στα τοιχώματα των οδηγών αποτρέποντας το κλείσιμο της πόρτας. Βήμα 4: Απελευθερώσετε το σύστημα μπλοκαρίσματος από το σημείο μπλοκαρίσματος και περιστρέψτε στην αρχική θέση.

6. Σύστημα κλειδώματος

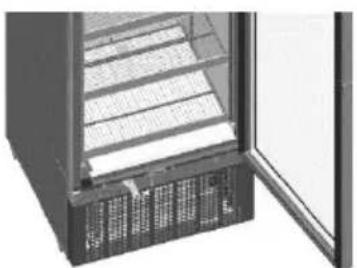

6.1. Οδηγίες για τη χρήση του λουκέτου Βήμα 1: Ανοίξτε την πόρτα Βήμα 2: Περιστρέψτε το έλασμα του συστήματος κλειδώματος που βρίσκεται στο πλέγμα (όπως εμφανίζεται στην εικόνα) Βήμα 3: Περιστρέψτε το έλασμα του συστήματος κλειδώματος που βρίσκεται στην πόρτα (όπως εμφανίζεται στην εικόνα) Βήμα 4: Κλείστε την πόρτα και τοποθετήστε το λουκέτο διαμέσου των οπών του ελάσματος για να κλειδώσετε το ψυγείο

Βήμα 2 Βήμα 3 6.2. Οδηγίες για τη χρήση της κλειδαριάς Βήμα 1: Κλείστε την πόρτα Βήμα 2: Τοποθετήστε το κλειδί στην κλειδαριά της μπροστινής σχάρας και περιστρέψτε κατά 90° (όπως φαίνεται στην εικόνα) Βήμα 3: Η πόρτα έχει ασφαλίσει. Μπορείτε να τραβήξετε το κλείδι είτε από τη θέση κλειδώματος είτε από τη θέση ξεκλειδώματοςELL

Στα ψυγεία με συρόμενες πόρτες, η κλειδαριά βρίσκεται στο μέσο του πλαστικού εξωτερικού καλύμματος της πόρτας Ψυγεία με συρόμενες πόρτες 6.3. Οδηγίες σχετικά με τη χρήση της ασφάλειας μεταφοράς του περιστρεφόμενου ραφιού για τα ψυγεία Smart-900. Βήμα 1: Ανοίξτε την πόρτα Βήμα 2: Σύρετε το έλασμα του συστήματος ασφάλισης (το οποίο βρίσκεται στο μέσο της άνω ράβδου της δομής στήριξης σχαρών). Βήμα 3: Το περιστρεφόμενο ράφι έχει ασφαλίσει.

Ασφαλισμένο Μη ασφαλισμένοELL

Για να τοποθετήσετε το κάλυμμα νυκτός ακολουθήστε τα βήματα παρακάτω. Βήμα 1: Ανοίξτε οπές στο επάνω και στα πλαϊνά μέρη του ψυγείου και τοποθετήστε τα υποστηρικτικά ελάσματα και ασφάλειες (όπως φαίνεται στην εικόνα και σύμφωνα με τις οδηγίες εγκατάστασης που περιλαμβάνονται στη συσκευασία του καλύμματος νυκτός). Βήμα 2: Στερεώστε το κάλυμμα νυκτός στο μπροστινό μέρος της διάταξης και χρησιμοποιήστε ένα λουκέτο για να το ασφαλίσετε, όπως εμφανίζεται στην εικόνα (η διάταξη του πίσω μέρους μπορεί επίσης να χρησιμοποιηθεί για την αποθήκευση του καλύμματος νυκτός όταν το ψυγείο είναι σε χρήση). Βήμα 1 Βήμα 2

Για να αποκτήσετε πρόσβαση στο διακόπτη RCCB ακολουθήστε τα βήματα παρακάτω. Βήμα 1: Αφαιρέστε το πλέγμα για να αποκτήσετε πρόσβαση στο κέντρο ελέγχου του ηλεκτρικού συστήματος (σημειώνεται με κύκλο στην αντίστοιχη εικόνα παρακάτω) Βήμα 2: Αφαιρέστε το κάλυμμα των βυσμάτων του ηλεκτρικού συστήματος Βήμα 3: Προσπελάστε το διακόπτη RCCB (που σημειώνεται με κύκλο στην αντίστοιχη εικόνα παρακάτω και στο αυτοκόλλητο στην πρόσοψη του καλύμματος)

προαιρετικό χαρακτηριστικό RCCBELL

Η διάταξη PRCD είναι ενσωματωμένη στο καλώδιο τροφοδοσίας (όπως φαίνεται στην εικόνα παρακάτω), κοντά στο βύσμα. Η διάταξη PRCD έχει δύο κουμπιά. Το μικρό είναι το κουμπί "ελέγχου" και χρησιμοποιείται για τον έλεγχο της λειτουργίας της διάταξης PRCD. Το μεγάλο κουμπί είναι το κουμπί "επαναφοράς" και χρησιμοποιείται για την επαναφορά της διάταξης PRCD μετά από κάποιο συμβάν ενεργοποίησης. Όταν αποσυνδέετε το καλώδιο τροφοδοσίας, πρέπει να πραγματοποιήσετε δοκιμή για να εξασφαλίσετε τη σωστή λειτουργία του PRCD. Ακολουθήστε τα παρακάτω βήματα: Βήμα 1: Συνδέστε το καλώδιο στην πρίζα. Βήμα 2: Πατήστε το (μικρό) κουμπί “TEST”. Αναδύεται το (μεγάλο) κουμπί “RESET”. Βήμα 3: Πατήστε ξανά το κουμπί “RESET”. Μη χρησιμοποιείτε τη συσκευή εάν η λειτουργία

10. Φροντίδα και καθαρισμός

Πριν από οποιονδήποτε καθαρισμό (του εσωτερικού ή του εξωτερικού της συσκευής), αποσυνδέστε το ψυγείο από την παροχή ρεύματος! Βγάλτε το βύσμα και βεβαιωθείτε ότι ο χειριστής μπορεί να ελέγξει από οποιοδήποτε από τα σημεία στα οποία έχει πρόσβαση, ότι το καλώδιο έχει αποσυνδεθεί από την πρίζα. Μην πλένετε ποτέ το ψυγείο με λάστιχα ή αντλίες νερού υψηλής

Είναι σημαντικό να καθαρίζετε το ψυγείο τουλάχιστον δύο φορές το χρόνο. Προκειμένου να αποφύγετε τη δημιουργία μούχλας, οσμών, κλπ., τα διαμερίσματα των προϊόντων πρέπει να καθαρίζονται διεξοδικά. Το εσωτερικό του ψυγείου πρέπει να καθαρίζεται με ένα πανί ελαφρώς νοτισμένο με σαπουνάδα και η γυάλινη επιφάνεια με προϊόντα καθαρισμού για τζάμια.

προαιρετικό χαρακτηριστικό Κουμπί TEST Κουμπί RESETELL

Σε περίπτωση που το ψυγείο έχει τοποθετηθεί σε λιπαρό περιβάλλον ή/και σε περιβάλλον με πολλή σκόνη, ο τακτικός καθαρισμός του συμπυκνωτή από εξουσιοδοτημένο τεχνικό είναι υποχρεωτικός. Κατά τον καθαρισμό του, διατηρείτε το ψυγείο σε σταθερή θέση, μην πατάτε επάνω και μην ακουμπάτε στο ψυγείο Μην χρησιμοποιείτε για τον καθαρισμό αιχμηρά αντικείμενα, εύφλεκτα ή διαβρωτικά υγρά ή σπρέι.

11. Επίλυση προβλημάτων

Η πρόσβαση στο σύστημα ψύξης και στα ηλεκτρικά μέρη (αλλαγή λάμπας ή θαλάμου) θα πρέπει να γίνεται μόνο από εξειδικευμένο

Τα μοντέλα Smart-300 [R290] LC, Smart-450L [R290] LC, Smart- 450L SZ T [R290], Smart-800 [R290] LC, Smart-900L SD [R290] LC, Smart-900L HD [R290] LC, Smart-1300 HD [R290] LC και Smart-1300 SD [R290] LC περιλαμβάνουν ψυκτικό HC. Όλες οι εργασίες σέρβις του μηχανισμού ψύξης και το γέμισμα του αερίου θα πρέπει να γίνονται σε καλά αεριζόμενο περιβάλλον ή σε ανοικτό χώρο. Μην καπνίζετε κατά τις εργασίες επισκευής.

ΑΠΟΣΥΝΔΕΣΤΕ ΤΟ ΨΥΓΕΙΟ ΑΠΟ ΤΟ ΡΕΥΜΑ ΠΡΙΝ ΠΡΑΓΜΑΤΟΠΟΙΗΣΕΤΕ ΟΠΟΙΑΔΗΠΟΤΕ ΕΡΓΑΣΙΑ ΣΥΝΤΗΡΗΣΗΣ Ή ΕΠΙΣΚΕΥΗΣ. ΒΓΑΛΤΕ ΤΟ ΒΥΣΜΑ ΚΑΙ ΒΕΒΑΙΩΘΕΙΤΕ ΟΤΙ Ο ΧΕΙΡΙΣΤΗΣ ΜΠΟΡΕΙ ΝΑ ΕΛΕΓΞΕΙ ΑΠΟ ΟΠΟΙΟΔΗΠΟΤΕ ΑΠΟ ΤΑ ΣΗΜΕΙΑ ΣΤΑ ΟΠΟΙΑ ΕΧΕΙ ΠΡΟΣΒΑΣΗ, ΟΤΙ ΤΟ ΚΑΛΩΔΙΟ ΕΧΕΙ ΑΠΟΣΥΝΔΕΘΕΙ ΑΠΟ ΤΗΝ ΠΡΙΖΑ. Αφού ολοκληρώσετε τις εργασίες συντήρησης, βεβαιωθείτε ότι έχει συνδεθεί η γείωση και μετά τοποθετήστε τα καλύμματα. Φροντίστε να χρησιμοποιείτε τα ίδια εξαρτήματα σύνδεσης και τα ίδια

Εάν απαιτείται αντικατάσταση ηλεκτρικών εξαρτημάτων, χρησιμοποιήστε μόνο κατάλληλα ανταλλακτικά εξαρτήματα που παρουσιάζονται στη λίστα η οποία παρέχεται από την υπηρεσία τεχνικής υποστήριξης της Frigoglass. Κρατάτε τη γυάλινη πόρτα κλειστή κατά τη συντήρηση. Εάν πρέπει να γίνει αντικατάσταση του συμπυκνωτή, ίσως χρειαστεί κατάλληλη υποστήριξη για την σταθεροποίηση του ψυγείου. Μετά το πέρας των εργασιών συντήρησης, βεβαιωθείτε ότι η διάταξη για τη μείωση της μηχανικής καταπόνησης, η οποία στηρίζει το καλώδιο τροφοδοσίας, έχει τοποθετηθεί σωστά. Εάν η απόδοση του ψυγείου δεν είναι η αναμενόμενη ή δεν λειτουργεί καθόλου, ελέγξτε τα παρακάτω πριν καλέσετε τον εξουσιοδοτημένο παροχέα υπηρεσιών:ELL

ΠΡΟΒΛΗΜΑ ΠΙΘΑΝΕΣ ΑΙΤΙΕΣ ΑΝΤΙΜΕΤΩΠΙΣΗ Το ψυγείο δεν λειτουργεί. Το καλώδιο τροφοδοσίας δεν είναι συνδεδεμένο. Συνδέστε το καλώδιο. Η πρίζα δεν έχει ρεύμα. Ελέγξτε την ασφάλεια. Το ψυγείο δεν παράγει ψύξη. Τοποθετήσατε πρόσφατα ζεστά προϊόντα στο ψυγείο. Χρειάζεται κάποιος χρόνος για την ψύξη ζεστών

Κατά προτίμηση γεμίστε εκ νέου το ψυγείο πριν να κλείσετε το μαγαζί σας για τη νύχτα. Το ψυγείο δεν παράγει ψύξη. Το ψυγείο έχει φορτωθεί με τέτοιο τρόπο ώστε να εμποδίζεται η κανονική ροή αέρα στο εσωτερικό του. Τοποθετήστε προϊόντα στο ψυγείο σύμφωνα με τις προδιαγραφές που σας έχουν δοθεί από την εταιρεία. Οι πόρτες δεν κλείνουν κανονικά. Επισκευάστε τις πόρτες ώστε να κλείνουν σωστά (αυτού του είδους η επισκευή θα πρέπει να γίνεται από εξουσιοδοτημένο τεχνικό) Το ψυκτικό σύστημα έχει διαρροή. Επισκευάστε τη διαρροή (αυτού του είδους η επισκευή θα πρέπει να γίνεται από εξουσιοδοτημένο τεχνικό) Το ψυγείο κάνει θόρυβο φορές. Έντονος μεταλλικός θόρυβος. Καλέστε τεχνικό. Κεκλιμένο ή ανώμαλο έδαφος. Ευθυγραμμίστε σωστά το ψυγείο προσαρμόζοντας τα στηρίγματά του. Αν τοποθετήσετε ένα αλφάδι σε οριζόντια θέση στην κορυφή του ψυγείου, αυτό θα σας βοηθήσει στην ευθυγράμμισή του.

Η οπή αποστράγγισης για το νερό που προκύπτει από τη συμπύκνωση έχει

Καθαρίστε την οπή αποστράγγισης. Ο δίσκος έχει διαρροή. Καλέστε τεχνικό. Τα φώτα δεν λειτουργούν. Ο φωτισμός ή ο μετασχηματιστής δεν

Καλέστε τεχνικό. Αν μετά από όλους τους προαναφερθέντες ελέγχους το πρόβλημα του ψυγείου παραμένει, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών του προμηθευτή σας και δώστε τις ακόλουθες πληροφορίες: Τύπος του ψυγείου Αριθμός σειράς του ψυγείου Σύντομη περιγραφή προβλήματος / παρατηρήσειςELL

Σε περίπτωση ατυχήματος προτείνεται: ΑΤΥΧΗΜΑ ΑΜΕΣΗ ΑΝΤΙΜΕΤΩΠΙΣΗ Εισπνοή ψυκτικού Εισπνεύστε καθαρό αέρα. Αν ο ερεθισμός συνεχιστεί, επικοινωνήστε με γιατρό. Επαφή με τα μάτια Ξεπλύνετε καλά τα μάτια σας με άφθονο νερό για τουλάχιστον 15 λεπτά και, στη συνέχεια, συμβουλευτείτε γιατρό Επαφή με το δέρμα Ξεπλύνετε αμέσως με νερό.

13. Απόρριψη της μονάδας και της συσκευασίας

Για λεπτομερείς πληροφορίες σχετικά με την ανακύκλωση αυτού του προϊόντος και της συσκευασίας του, επικοινωνήστε με την τοπική υπηρεσία αποκομιδής απορριμμάτων ή με τον κατασκευαστή μέσω του αντιπροσώπου του. Εφόσον εξασφαλίσετε ότι η απόρριψη του προϊόντος και της συσκευασίας του έχει γίνει σωστά, μπορείτε να αποφύγετε πιθανές αρνητικές συνέπειες για το περιβάλλον και την ανθρώπινη υγεία, οι οποίες θα προέκυπταν σε περίπτωση μη κατάλληλης απόρριψης του προϊόντος και της συσκευασίας. Η συσκευασία αποτελείται από ξύλινες παλέτες, χαρτόνι / πλαστικά μέρη και μεμβράνη συσκευασίας. Το χαρτόνι, το χαρτί περιτυλίγματος, τα πλαστικά μέρη και η μεμβράνη μπορούν να απορριφθούν σε μπλε κάδους ανακύκλωσης ή να παραδοθούν στη μονάδα ανακύκλωσης της περιοχής σας. Οι ξύλινες παλέτες μπορούν να επαναχρησιμοποιηθούν ή να διατεθούν για ανάκτηση ενέργειας.

14. Πληροφορίες σχετικά με την ανακύκλωση

1. Οι στόχοι της περιβαλλοντικής πολιτικής που ορίζονται από τις οδηγίες της Ευρωπαϊκής

Κοινότητας σχετικά με τα Απόβλητα Ηλεκτρολογικού και Ηλεκτρονικού Εξοπλισμού (ΑΗΗΕ)

αποσκοπούν στη διατήρηση, την προάσπιση και τη βελτίωση του περιβάλλοντος, τη διαφύλαξη της ανθρώπινης υγείας και την αξιοποίηση των φυσικών πόρων με φρόνηση και ορθολογισμό. Ως τελικός χρήστης, παρακαλείστε για τα εξής:

• Εάν η συσκευή πάψει να λειτουργεί για κάποιο λόγο, ακόμη και αφού ακολουθήσετε τις οδηγίες για την αντιμετώπιση του προβλήματος, ελέγξτε πρώτα εάν επιδέχεται επισκευής πριν την απορρίψετε. Επικοινωνήστε με τον διανομέα ή τον προμηθευτή για περισσότερες πληροφορίες σχετικά με τις πιθανές λύσεις επισκευής της συσκευής σας, εάν έχετε αμφιβολίες.

• Εάν η συσκευή έχει φτάσει στο τέλος κύκλου ζωής της, με άλλα λόγια, αν δεν επιδέχεται επισκευής ή άλλης μεταχείρισης, μην απορρίπτετε τη συσκευή μαζί με τα οικιακά απορρίμματα. Φροντίστε να παραληφθεί χωριστά από αρμόδια εταιρεία ανακύκλωσης.

Παραπομπές: Οδηγία 2002/96/ΕΚ της Ευρωπαϊκής Ένωσης περί Αποβλήτων Ηλεκτρολογικού και Ηλεκτρονικού Εξοπλισμού (ΑΗΗΕ)ELL

Σημείωση: Η απόρριψη ηλεκτρικών και ηλεκτρονικών συσκευών σε χώρους υγειονομικής ταφής ή η χρήση της μεθόδου της αποτέφρωσης προκαλεί πληθώρα περιβαλλοντικών προβλημάτων. Όταν δεν ανακυκλώνονται πεπαλαιωμένα υλικά, οι πρώτες ύλες πρέπει να υποστούν επεξεργασία για να χρησιμοποιηθούν σε νέα προϊόντα. Το γεγονός αυτό έχει ως αποτέλεσμα μεγάλη απώλεια πόρων καθώς η κατανάλωση ενέργειας, μεταφορικών μέσων και η περιβαλλοντική ζημιά που προκαλείται από τις εν λόγω διαδικασίες είναι σημαντική.

• Για να συμβάλλετε στη διαδικασία ανάκτησης και ανακύκλωσης της συσκευής, μην την αποσυναρμολογείτε ή αφαιρείτε μέρη της πριν από την παραλαβή. Η αφαίρεση τμημάτων της συσκευής μπορεί να μειώσει το βαθμό ανακυκλωσιμότητάς της.

2. Το σύμβολο που εμφανίζεται στην παρακάτω Εικόνα 1, το οποίο αναπαρίσταται και στην

ετικέτα του προϊόντος εντός της συσκευής, δηλώνει ότι η συσκευή πρέπει να συλλεχθεί χωριστά με βάση τις Οδηγίες περί Αποβλήτων Ηλεκτρολογικού και Ηλεκτρονικού Εξοπλισμού της Ευρωπαϊκής Κοινότητας. Εικόνα 1 – Διαγραμμένος κάδος με ρόδες

3. Τέλος, τηρήστε την τοπική νομοθεσία περί ανακύκλωσης που ισχύει στην επαρχία ή την πόλη

Η συσκευή καλύπτεται από την εγγύηση, όπως αυτή είχε συμφωνηθεί κατά την αγορά.ELL

ΜΟΝΟ ΓΙΑ ΚΑΤΑΡΤΙΣΜΕΝΟ ΠΡΟΣΩΠΙΚΟ ΠΑΡΑΡΤΗΜΑ Α ΟΔΗΓΙΕΣ ΑΝΤΙΜΕΤΩΠΙΣΗΣ & ΜΕΤΑΦΟΡΑΣ

Το ψυγείο θα πρέπει να μεταφέρεται πάντοτε: σε όρθια θέση (εκτός εάν υπάρχει κάποια άλλη εξουσιοδότηση από τον πάροχο) με τις πόρτες κλειστές και τα στόπερ κλειστά στα μοντέλα με συρόμενες πόρτες στην αρχική του συσκευασία ή σε κάποια παρόμοια με αυτήν. Η θερμοκρασία του ψυγείου κατά την αποθήκευση ή τη μεταφορά του δεν πρέπει να πέφτει κάτω από τους -20

C ή να ξεπερνάει τους +60

ΠΑΡΑΡΤΗΜΑ Β ΠΡΟΛΗΠΤΙΚΕΣ ΟΔΗΓΙΕΣ ΣΥΝΤΗΡΗΣΗΣ

ΠΡΙΝ ΑΠΟ ΟΠΟΙΟΝΔΗΠΟΤΕ ΚΑΘΑΡΙΣΜΟ Ή ΣΥΝΤΗΡΗΣΗ (ΤΟΥ ΕΣΩΤΕΡΙΚΟΥ Ή ΤΟΥ ΕΞΩΤΕΡΙΚΟΥ ΤΗΣ ΣΥΣΚΕΥΗΣ), ΑΠΟΣΥΝΔΕΣΤΕ ΤΟ ΨΥΓΕΙΟ ΑΠΟ ΤΗΝ ΠΑΡΟΧΗ ΡΕΥΜΑΤΟΣ! ΒΓΑΛΤΕ ΤΟ ΒΥΣΜΑ ΚΑΙ ΒΕΒΑΙΩΘΕΙΤΕ ΟΤΙ Ο ΧΕΙΡΙΣΤΗΣ ΜΠΟΡΕΙ ΝΑ ΕΛΕΓΞΕΙ ΑΠΟ ΟΠΟΙΟΔΗΠΟΤΕ ΑΠΟ ΤΑ ΣΗΜΕΙΑ ΣΤΑ ΟΠΟΙΑ ΕΧΕΙ ΠΡΟΣΒΑΣΗ, ΟΤΙ ΤΟ ΚΑΛΩΔΙΟ ΕΧΕΙ ΑΠΟΣΥΝΔΕΘΕΙ ΑΠΟ ΤΗΝ ΠΡΙΖΑ. Είναι απαραίτητο να πραγματοποιούνται οι παρακάτω εργασίες από έναν εξουσιοδοτημένο εκπρόσωπο σέρβις κατά τη διάρκεια της προληπτικής συντήρησης του ψυγείου, μια ή δύο φορές το χρόνο και με τη χρήση ηλεκτρικής σκούπας: Καθαρισμός του συμπυκνωτή Καθαρισμός των φίλτρων σκόνης (εφόσον υπάρχουν). Εάν το ψυγείο είναι τοποθετημένο σε ένα περιβάλλον όπου συσσωρεύεται σκόνη στο συμπυκνωτή, τότε ο συμπυκνωτής θα πρέπει να καθαρίζεται πιο συχνά. Επιπλέον, συνιστάται να εκτελούνται οι παρακάτω λειτουργίες κατά την προληπτική συντήρηση:

1. Μηχανικό σύστημα:

Βεβαιωθείτε ότι ο εξοπλισμός έχει τοποθετηθεί και ευθυγραμμιστεί σωστά. Βεβαιωθείτε ότι το εμπρός και πίσω πλέγμα είναι στερεωμένα στη θέση τους. Ελέγξτε το σύστημα αυτόματου κλεισίματος της πόρτας. Βεβαιωθείτε ότι το στήριγμα του ανεμιστήρα καθώς και το πλέγμα του είναι στερεωμένα στη θέση

Ελέγξτε το σύστημα απορροής και καθαρίστε το από τυχόν αποφράξεις εφόσον χρειάζεται.

2. Ηλεκτρικό σύστημα:

Ελέγξτε το καλώδιο τροφοδοσίας (αντικαταστήστε το εφόσον απαιτείται).ELL

Ελέγξτε το σύστημα φωτισμού. Ελέγξτε τις ηλεκτρικές συνδέσεις. Βεβαιωθείτε ότι το κάλυμμα του ηλεκτρικού πίνακα του θερμοστάτη ή το ηλεκτρονικό σύστημα ελέγχου έχουν εγκατασταθεί σωστά. Βεβαιωθείτε ότι τα εξαρτήματα που ενδεχομένως να έχουν αντικατασταθεί κατά το σέρβις είναι

Βεβαιωθείτε ότι ο συμπιεστής λειτουργεί σωστά. Ελέγξτε το ρελέ εκκίνησης, το διακόπτη υπερφόρτισης και τον πυκνωτή. Ο προμηθευτής συνιστά να γίνεται αντικατάσταση των ρελέ εκκίνησης και υπερφόρτωσης του συμπιεστή κάθε 3-4 χρόνια. Ελέγξτε το συμπυκνωτή του μοτέρ του ανεμιστήρα και τον εξατμιστή του μοτέρ του ανεμιστήρα. Βεβαιωθείτε ότι ο θερμοστάτης ή ότι το ηλεκτρονικό σύστημα ελέγχου και τα στοιχεία του λειτουργούν σωστά. Ελέγξτε την απόδοση ψύξης του ψυγείου. Ελέγξτε το κύκλωμα ψύξης με μια κατάλληλη συσκευή εντοπισμού διαρροών σε περίπτωση όπου υπάρχει οποιαδήποτε ανησυχία ή ένδειξη για διαρροή ψυκτικού. ΠΑΡΑΡΤΗΜΑ Γ ΟΔΗΓΙΕΣ ΓΙΑ ΑΠΟΦΥΓΗ ΔΙΑΒΡΩΣΗΣ ΤΟΥ ΘΑΛΑΜΟΥ

1. Αποφύγετε ζημιές που προκύπτουν από μη κατάλληλη τοποθέτηση και λειτουργία, λανθασμένη

συντήρηση και καθαρισμό καθώς και μη κατάλληλη αντιμετώπιση και μεταφορά, όπως περιγράφονται στις παραγράφους 3, 5 και στο Παράρτημα A.

2. Μην πραγματοποιείτε μη εξουσιοδοτημένες προσαρμογές, μετατροπές ή αλλαγές του θαλάμου.DEU
