ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AKR 902 EL IX WHIRLPOOL

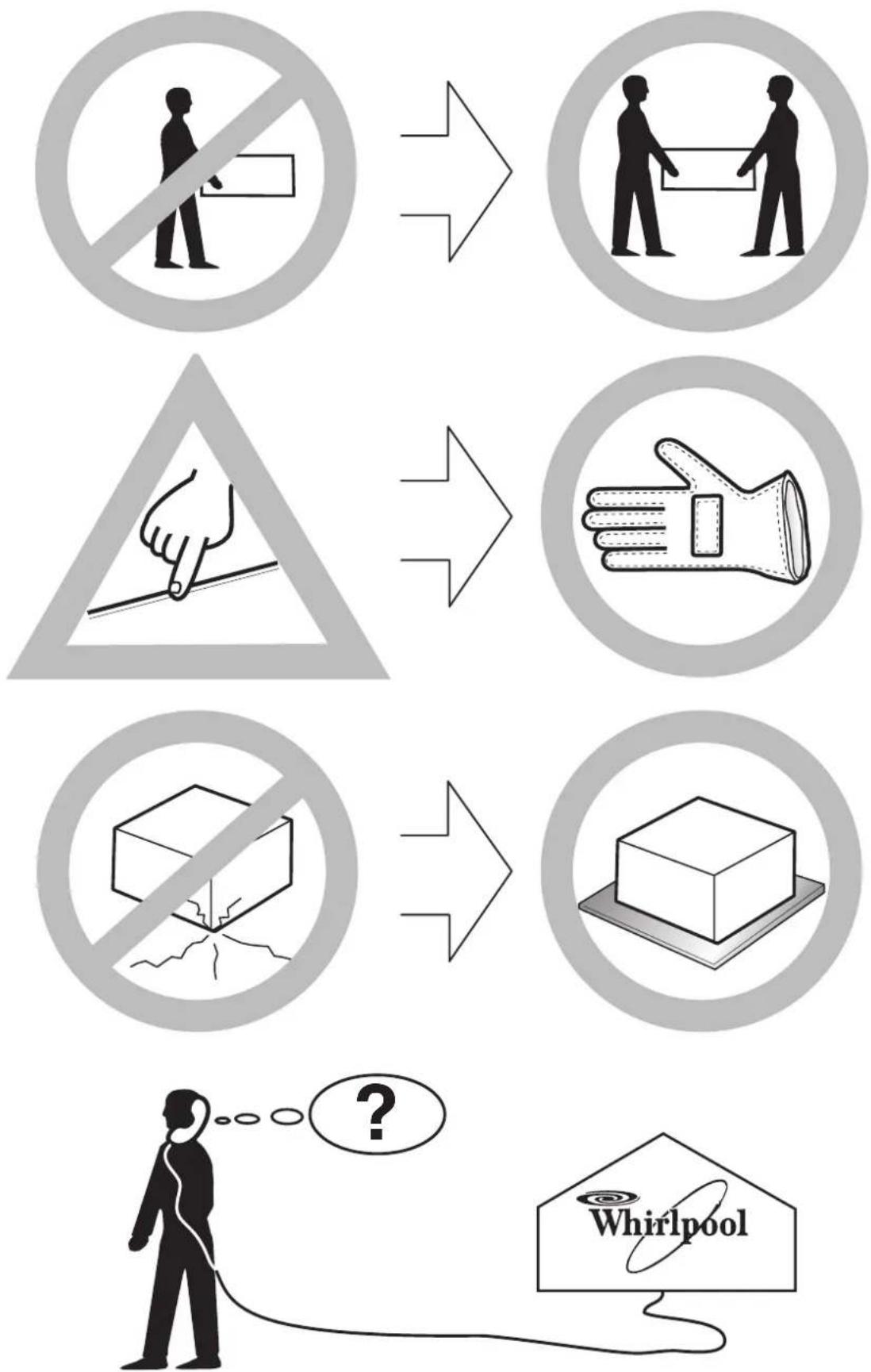

εγκατάσταση του απορροφητήρα πρέπει να διεξάγεται από καταρτισμένο τεχνικό. Μη συνδέετε τη συσκευή στο ηλεκτρικό ρεύμα πριν από την ολοκλήρωση της εγκατάστασης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προϊόν μεγάλου βάρους. Η μετακίνηση και η εγκατάσταση του απορροφητήρα πρέπει να γίνει τουλάχιστον από δύο ή περισσότερα άτομα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Βεβαιωθείτε ότι ο σωλήνας απαγωγής και τα κολάρα στερέωσης διατίθενται με τον εξοπλισμό. Σε αντίθετη περίπτωση, πρέπει να τα προμηθευτείτε χωριστά. Σημείωση για την εγκατάσταση και τη χρήση: Διαβάστε προσεκτικά αυτό το εγχειρίδιο πριν από την εγκατάσταση ή τη χρήση του απορροφητήρα. Ο κατασκευαστής δεν φέρει καμία ευθύνη για ενδεχόμενες βλάβες, ατυχήματα ή πυρκαγιές που προκαλούνται από τη συσκευή και οφείλονται στη μη τήρηση των οδηγιών του παρόντος εγχειριδίου.

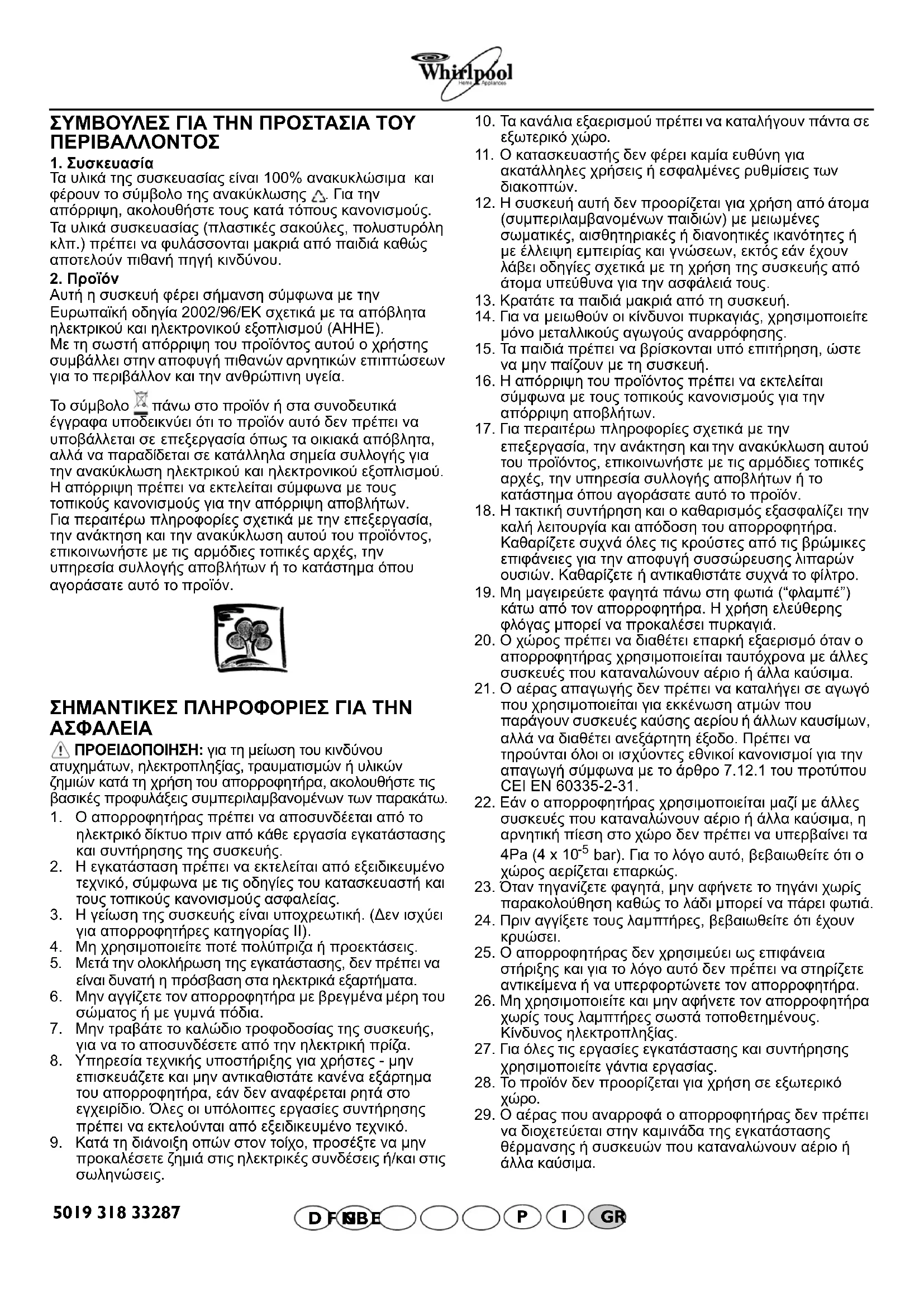

P I GR5019 318 33287 ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΗΝ ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Τα υλικά της συσκευασίας είναι 100% ανακυκλώσιμα και φέρουν το σύμβολο της ανακύκλωσης . Για την απόρριψη, ακολουθήστε τους κατά τόπους κανονισμούς. Τα υλικά συσκευασίας (πλαστικές σακούλες, πολυστυρόλη κλπ.) πρέπει να φυλάσσονται μακριά από παιδιά καθώς αποτελούν πιθανή πηγή κινδύνου.

Αυτή η συσκευή φέρει σήμανση σύμφωνα με την Ευρωπαϊκή οδηγία 2002/96/ΕΚ σχετικά με τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ΑΗΗΕ). Με τη σωστή απόρριψη του προϊόντος αυτού ο χρήστης συμβάλλει στην αποφυγή πιθανών αρνητικών επιπτώσεων για το περιβάλλον και την ανθρώπινη υγεία. Το σύμβολο πάνω στο προϊόν ή στα συνοδευτικά έγγραφα υποδεικνύει ότι το προϊόν αυτό δεν πρέπει να υποβάλλεται σε επεξεργασία όπως τα οικιακά απόβλητα, αλλά να παραδίδεται σε κατάλληλα σημεία συλλογής για την ανακύκλωση ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Η απόρριψη πρέπει να εκτελείται σύμφωνα με τους τοπικούς κανονισμούς για την απόρριψη αποβλήτων. Για περαιτέρω πληροφορίες σχετικά με την επεξεργασία, την ανάκτηση και την ανακύκλωση αυτού του προϊόντος, επικοινωνήστε με τις αρμόδιες τοπικές αρχές, την υπηρεσία συλλογής αποβλήτων ή το κατάστημα όπου αγοράσατε αυτό το προϊόν. ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΗΝ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: για τη μείωση του κινδύνου ατυχημάτων, ηλεκτροπληξίας, τραυματισμών ή υλικών ζημιών κατά τη χρήση του απορροφητήρα, ακολουθήστε τις βασικές προφυλάξεις συμπεριλαμβανομένων των παρακάτω.

1. Ο απορροφητήρας πρέπει να αποσυνδέεται από το

ηλεκτρικό δίκτυο πριν από κάθε εργασία εγκατάστασης και συντήρησης της συσκευής.

2. Η εγκατάσταση πρέπει να εκτελείται από εξειδικευμένο

, σύμφωνα με τις οδηγίες του κατασκευαστή και τους τοπικούς κανονισμούς ασφαλείας.

3. Η γείωση της συσκευής είναι υποχρεωτική. (Δεν ισχύει

για απορροφητήρες κατηγορίας II).

4. Μη χρησιμοποιείτε ποτέ πολύπριζα ή προεκτάσεις.

5. Μετά την ολοκλήρωση της εγκατάστασης, δεν πρέπει να

είναι δυνατή η πρόσβαση στα ηλεκτρικά εξαρτήματα.

6. Μην αγγίζετε τον απορροφητήρα με

βρεγμένα μέρη του σώματος ή με γυμνά πόδια.

7. Μην τραβάτε το καλώδιο τροφοδοσίας της συσκευής,

για να το αποσυνδέσετε από την ηλεκτρική πρίζα.

8. Υπηρεσία τεχνικής υποστήριξης για χρήστες - μην

επισκευάζετε και μην αντικαθιστάτε κανένα εξάρτημα του απορροφητήρα, εάν δεν αναφέρεται ρητά στο εγχειρίδιο. Όλες οι υπόλοιπες εργασίες συντήρησης

εκτελούνται από εξειδικευμένο τεχνικό.

9. Κατά τη διάνοιξη οπών στον τοίχο, προσέξτε να μην

προκαλέσετε ζημιά στις ηλεκτρικές συνδέσεις ή/και στις σωληνώσεις.

10. Τα κανάλια εξαερισμού πρέπει να καταλήγουν πάντα σε

11. Ο κατασκευαστής δεν φέρει καμία ευθύνη για

ακατάλληλες χρήσεις ή εσφαλμένες ρυθμίσεις των

αυτή δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων παιδιών) με μειωμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες ή με έλλειψη εμπειρίας και γνώσεων, εκτός εάν έχουν λάβει οδηγίες σχετικά με τη χρήση της συσκευής από άτομα υπεύθυνα για την ασφάλειά τους.

13. Κρατάτε τα παιδιά μακριά από τη συσκευή.

μειωθούν οι κίνδυνοι πυρκαγιάς, χρησιμοποιείτε μόνο μεταλλικούς αγωγούς αναρρόφησης.

15. Τα παιδιά πρέπει να βρίσκονται υπό επιτήρηση, ώστε

να μην παίζουν με τη συσκευή.

16. Η απόρριψη του προϊόντος πρέπει να εκτελείται

σύμφωνα με τους τοπικούς κανονισμούς για την απόρριψη αποβλήτων.

17. Για περαιτέρω πληροφορίες σχετικά με την

επεξεργασία, την ανάκτηση και την ανακύκλωση αυτού του προϊόντος, επικοινωνήστε με τις αρμόδιες τοπικές αρχές, την υπηρεσία συλλογής αποβλήτων ή το κατάστημα όπου αγοράσατε αυτό το προϊόν.

18. Η τακτική συντήρηση και ο καθαρισμός εξασφαλίζει την

καλή λειτουργία και απόδοση του απορροφητήρα. Καθαρίζετε συχνά όλες τις κρούστες από τις βρώμικες επιφάνειες για την αποφυγή συσσώρευσης

ουσιών. Καθαρίζετε ή αντικαθιστάτε συχνά το φίλτρο.

19. Μη μαγειρεύετε φαγητά πάνω στη φωτιά (“φλαμπέ”)

κάτω από τον απορροφητήρα. Η χρήση ελεύθερης φλόγας μπορεί να προκαλέσει πυρκαγιά.

20. Ο χώρος πρέπει να διαθέτει επαρκή εξαερισμό όταν ο

απορροφητήρας χρησιμοποιείται ταυτόχρονα με άλλες συσκευές που καταναλώνουν αέριο ή άλλα καύσιμα.

αέρας απαγωγής δεν πρέπει να καταλήγει σε αγωγό που χρησιμοποιείται για εκκένωση ατμών που παράγουν συσκευές καύσης αερίου ή άλλων καυσίμων, αλλά να διαθέτει ανεξάρτητη έξοδο. Πρέπει να τηρούνται όλοι οι ισχύοντες εθνικοί κανονισμοί για την απαγωγή σύμφωνα με το άρθρο 7.12.1 του προτύπου CEI EN 60335-2-31.

22. Εάν ο απορροφητήρας χρησιμοποιείται μαζί με άλλες

συσκευές που καταναλώνουν αέριο ή άλλα καύσιμα, η αρνητική πίεση στο χώρο δεν πρέπει να υπερβαίνει τα 4Pa (4 x 10

bar). Για το λόγο αυτό, βεβαιωθείτε ότι ο χώρος αερίζεται επαρκώς.

23. Όταν τηγανίζετε φαγητά, μην αφήνετε το τηγάνι χωρίς

παρακολούθηση καθώς το λάδι μπορεί να πάρει φωτιά.

24. Πριν αγγίξετε τους λαμπτήρες, βεβαιωθείτε ότι έχουν

25. Ο απορροφητήρας δεν χρησιμεύει ως επιφάνεια

στήριξης και για το λόγο αυτό δεν πρέπει να

αντικείμενα ή να υπερφορτώνετε τον απορροφητήρα.

26. Μη χρησιμοποιείτε και μην αφήνετε τον απορροφητήρα

χωρίς τους λαμπτήρες σωστά τοποθετημένους. Κίνδυνος ηλεκτροπληξίας.

27. Για όλες τις εργασίες εγκατάστασης και συντήρησης

χρησιμοποιείτε γάντια εργασίας.

28. Το προϊόν δεν προορίζεται για χρήση σε εξωτερικό

29. Ο αέρας που αναρροφά ο απορροφητήρας δεν πρέπει

να διοχετεύεται στην καμινάδα της εγκατάστασης θέρμανσης ή συσκευών που καταναλώνουν αέριο ή άλλα καύσιμα. D F NL E

PIGR5019 318 33287 Ηλεκτρική σύνδεση Η τάση του δικτύου πρέπει να αντιστοιχεί στην τάση που αναγράφεται στην πινακίδα χαρακτηριστικών, στο εσωτερικό του απορροφητήρα. Εάν ο απορροφητήρας διαθέτει φις, συνδέστε τον σε πρίζα που συμμορφώνεται με τους ισχύοντες κανονισμούς και βρίσκεται σε προσιτό σημείο. Εάν ο απορροφητήρας δεν διαθέτει φις (απευθείας σύνδεση με το δίκτυο) ή η πρίζα δεν βρίσκεται σε προσιτό σημείο, τοποθετήστε ένα διπολικό διακόπτη βάσει των κανονισμών που να εξασφαλίζει την πλήρη αποσύνδεση από το δίκτυο στις συνθήκες της κατηγορίας υπέρτασης III, σύμφωνα με τους κανόνες εγκατάστασης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν να επανασυνδέσετε το κύκλωμα του απορροφητήρα στην παροχή ρεύματος και να ελέγξετε τη σωστή λειτουργία, πρέπει να βεβαιώνεστε πάντα ότι το καλώδιο ρεύματος είναι σωστά συνδεδεμένο και ότι ΔΕΝ συμπιέζεται κατά την εγκατάσταση. Η διαδικασία συνιστάται να εκτελείται από εξειδικευμένο

Καθαρισμός του απορροφητήρα ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Εάν δεν καθαρίζετε τα λάδια/λίπη (τουλάχιστον 1 φορά το μήνα) μπορεί να προκληθεί

Χρησιμοποιείτε μαλακό πανί με ουδέτερο απορρυπαντικό. Μη χρησιμοποιείτε ποτέ λειαντικά προϊόντα ή οινόπνευμα. Πριν χρησιμοποιήσετε τον απορροφητήρα Για την καλύτερη δυνατή χρήση του απορροφητήρα, σας συνιστούμε να διαβάσετε προσεκτικά τις οδηγίες χρήσης και να φυλάξετε το εγχειρίδιο για περιπτώσεις ανάγκης. Τα υλικά συσκευασίας (πλαστικές σακούλες, πολυστυρόλη κλπ.) πρέπει να φυλάσσονται μακριά από παιδιά καθώς αποτελούν πιθανή πηγή κινδύνου. Βεβαιωθείτε ότι ο απορροφητήρας δεν έχει υποστεί ζημιές

Δήλωση συμμόρφωσης Το προϊόν αυτό σχεδιάστηκε, κατασκευάστηκε και διατέθηκε στην αγορά σύμφωνα με τις ακόλουθες προδιαγραφές: - προδιαγραφές ασφαλείας της Οδηγίας 2006/95/ΕΚ περί χαμηλής τάσης (η οποία αντικαθιστά την οδηγία 73/23/ΕΟΚ και μετέπειτα τροποποιήσεις), - απαιτήσεις προστασίας της Οδηγίας “EMC” 89/336/ΕΟΚ που τροποποιήθηκε από τη μετέπειτα οδηγία 93/68/ΕΟΚ. Οδηγός εντοπισμού βλαβών Αν ο απορροφητήρας δεν λειτουργεί:

• Έχετε συνδέσει καλά το φις στην ηλεκτρική πρίζα;

• Υπάρχει διακοπή ρεύματος; Εάν η αναρρόφηση δεν είναι επαρκής:

• Έχετε επιλέξει τη σωστή ταχύτητα;

• Μήπως πρέπει να καθαρίσετε ή να αντικαταστήσετε τα

• Οι έξοδοι του αέρα είναι φραγμένες; Αν ο λαμπτήρας δεν λειτουργεί:

πρέπει να αντικαταστήσετε το λαμπτήρα;

• Έχετε τοποθετήσει σωστά το λαμπτήρα;

Πριν καλέσετε το Σέρβις

1. Βεβαιωθείτε ότι δεν μπορείτε να λύσετε το πρόβλημα

μόνοι σας (βλέπε “Οδηγός εντοπισμού βλαβών”).

2. Σβήστε και ανάψτε πάλι τον απορροφητήρα, για να

βεβαιωθείτε ότι το πρόβλημα έχει λυθεί.

3. Αν το αποτέλεσμα είναι αρνητικό, απευθυνθείτε στο

• τον τύπο της βλάβης,

• το μοντέλο της συσκευής που αναγράφεται στην πινακίδα στο εσωτερικό του απορροφητήρα και είναι ορατή αφαιρώντας τα φίλτρα για λίπη,

• την πλήρη διεύθυνσή σας,

• τον αριθμό του τηλεφώνου σας,

• τον αριθμό του Σέρβις (κάτω από την ένδειξη SERVICE, στην πινακίδα που βρίσκεται στο εσωτερικό του απορροφητήρα, πίσω από το φίλτρο για λίπη).

πρέπει να εκτελεστεί επισκευή, απευθυνθείτε στο εξουσιοδοτημένο Σέρβις (για να διασφαλιστεί η χρήση γνήσιων ανταλλακτικών και η ορθή επισκευή). Η μη τήρηση αυτών των οδηγιών μπορεί να επηρεάσει την ασφάλεια και την ποιότητα του προϊόντος.5019 318 33287 Μη συνδέετε τη συσκευή στο ηλεκτρικό ρεύμα πριν από την ολοκλήρωση της εγκατάστασης.

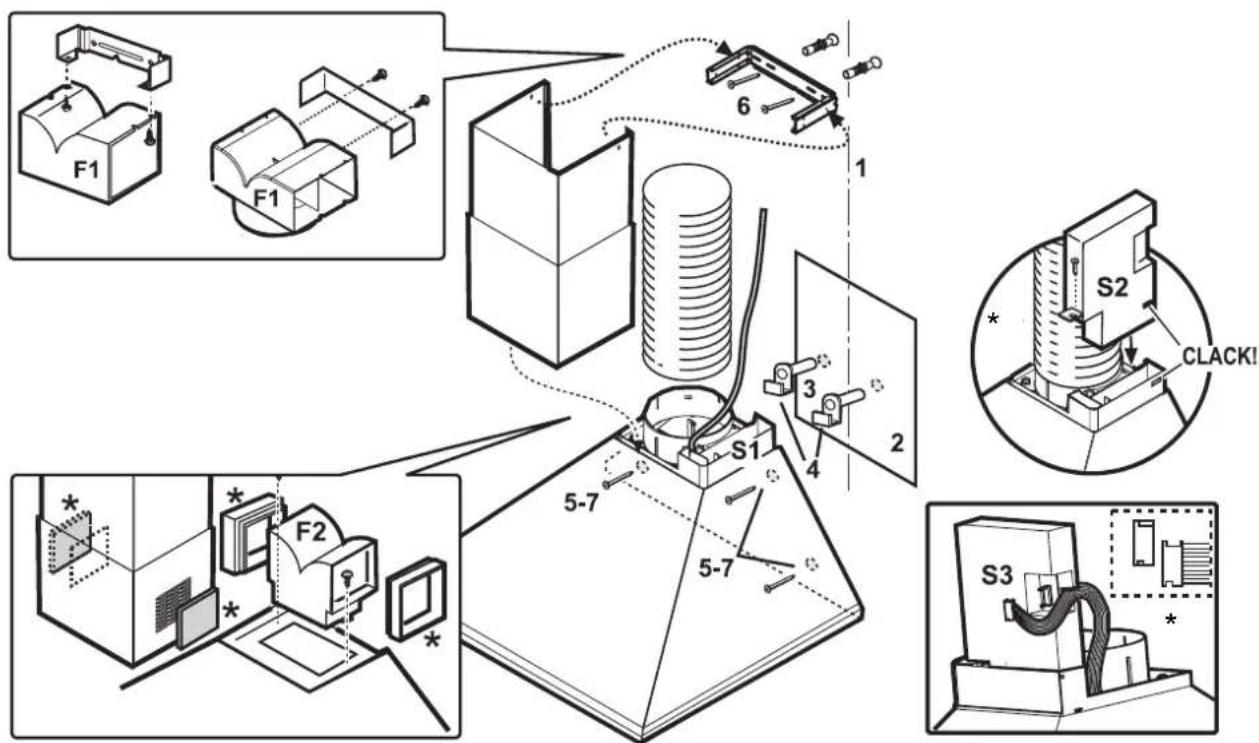

1. Συνιστάται να σημειώσετε στον τοίχο μια ευθεία γραμμή από το κέντρο της επιφάνειας εστιών έως την οροφή.

2. Λαμβάνοντας υπόψη τις προαναφερθείσες αποστάσεις από την επιφάνεια των εστιών, σημειώστε με ένα μολύβι την

απόσταση από τις εστίες και τοποθετήστε στο σημείο αυτό το σχέδιο διάτρησης του τοίχου.

3. Με το διατιθέμενο σχέδιο διάτρησης, σημειώστε τις τρύπες, τρυπήστε τον τοίχο και τοποθετήστε τα ούπα, στερεώστε

οπωσδήποτε τους 2 γάντζους (εάν διατίθενται) ή βιδώστε εν μέρει τις 2 βίδες στις πάνω τρύπες.

4. Στερεώστε τον απορροφητήρα και προσαρμόστε τη θέση του χρησιμοποιώντας τις

βίδες ρύθμισης των γάντζων (εάν παρέχονται). Σημείωση: ο απορροφητήρας ΠΡΕΠΕΙ να στερεώνεται με άλλες 2 βίδες που πρέπει να τοποθετούνται στις κάτω οπές και με 2 βίδες στις άνω οπές (εάν υπάρχουν).

5. Μόνο για ορισμένα μοντέλα: σημειώστε τις κάτω (και τις πάνω) τρύπες, βγάλτε τον απορροφητήρα, τρυπήστε και

τοποθετήστε τα ούπα (βιδώστε εν μέρει 2 βίδες στις άνω τρύπες).

6. Στερεώστε τη βάση καμινάδας στον τοίχο, όσο δυνατόν πιο κοντά στην οροφή. Για το μοντέλο με φιλτράρισμα αέρα,

πρέπει να στερεώσετε στη φάση αυτή και τον εκτροπέα F1 με δύο βίδες, εάν η καμινάδα έχει τις γρίλιες στο πάνω μέρος (για καμινάδα με γρίλιες στο κάτω μέρος, βλ. φάση εγκατάστασης “7”).

7. Τοποθ ε τή στε τον απορροφητήρα στον τοίχο και στερεώστε τον με τις βίδες. Για το μοντέλο ανακύκλωσης (καμινάδες με

γρίλιες κάτω), ο εκτροπέας F2 πρέπει να τοποθετηθεί στη θέση του δακτυλίου σύνδεσης (μοντέλο στερέωσης με 2 βίδες) ή πρεσαριστά στο δακτύλιο σύνδεσης (μοντέλο με 2 υποδοχές πίσω και 1 βίδα στερέωσης μπροστά). Μοντέλο με απαγωγή του αέρα: οι ατμοί αναρροφώνται και κατευθύνονται στο εξωτερικό μέσω ενός σωλήνα απαγωγής που στερεώνεται στο δακτύλιο ένωσης στο πάνω μέρος του απορροφητήρα. Σημαντικό: Αν ο απορροφητήρας διαθέτει τοποθετημένο φίλτρο ενεργού άνθρακα, πρέπει να το αφαιρέσετε. Μοντέλο με φιλτράρισμα αέρα: ο αέρας διέρχεται από ένα φίλτρο ενεργού άνθρακα, φιλτράρεται και ανακυκλώνεται στο χώρο. Σημαντικό: Αν ο απορροφητήρας δεν είναι εφοδιασμένος με φίλτρο ενεργού άνθρακα, πρέπει να το παραγγείλετε και να το τοποθετήσετε πριν τη χρήση. Εγκατάσταση ηλεκτρονικής μονάδας

• Εάν το μοντέλο σας διαθέτει ηλεκτρονική μονάδα S2, πρέπει να την τοποθετήσετε πρεσαριστά στην ειδική υποδοχή S1 και να τη στερεώσετε με μία βίδα.

• Στα μοντέλα που διαθέτουν ηλεκτρονικούς πίνακες ελέγχου πρέπει να συνδεθεί το καλώδιο S3 στην υποδοχή της πλευράς της μονάδας S2. Εγκατάσταση τηλεσκοπικής καμινάδας

• Συνδέστε τον απορροφητήρα στο ηλεκτρικό δίκτυο, στερεώστε την τηλεσκοπική καμινάδα στη βάση με δύο βίδες και αφήστε να κατέβει το κάτω μέρος ως την ειδική υποδοχή στην πάνω πλευρά του απορροφητήρα. Εάν προβλέπεται, τοποθετήστε τις πλευρικές γρίλιες.

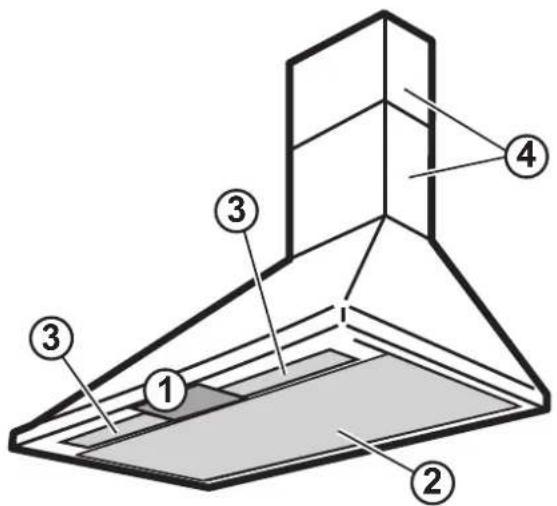

• Μόνο σε ορισμένα μοντέλα

1. Πίνακας διακοπτών.

μετακινήστε το διακόπτη δεξιά ή πιέστε το πλήκτρο για να

Ισχύς/ταχύτητα αναρρόφησης : μετακινήστε το πλήκτρο δεξιά ή πιέστε το επόμενο πλήκτρο για να αυξήσετε την ισχύ/ταχύτητα ή για να ανοίξει η βαλβίδα .

3. Πλαφονιέρα λαμπτήρων

(ή λαμπτήρες αλογόνου, αναλόγως με το

4. Τηλεσκοπική καμινάδα.

Φίλτρα για λίπη: Το μεταλλικό φίλτρο για λίπη έχει απεριόριστη διάρκεια και πρέπει να πλένεται μία φορά το μήνα στο χέρι ή στο πλυντήριο πιάτων σε χαμηλές θερμοκρασίες και σε σύντομο κύκλο. Σημείωση: Μετά το πλύσιμο στο πλυντήριο πιάτων, το φίλτρο για λίπη μπορεί να θαμπώσει, χωρίς

να μειωθεί η αποτελεσματικότητά

α. πατήστε τη λαβή για να βγάλετε το φίλτρο β. αφαιρέστε το φίλτρο. Αφού πλύνετε το φίλτρο και το αφήσετε να στεγνώσει, ακολουθήστε την αντίστροφη πορεία για την τοποθέτηση. Λαμπτήρας(ες): Βγάλτε τα φίλτρα και αφαιρέστε το λαμπτήρα για αντικατάσταση. Τοποθετήστε πάλι τα φίλτρα

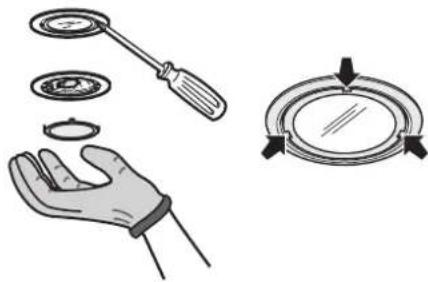

Αντικατάσταση των λαμπτήρων αλογόνου:

1. Αποσυνδέστε τον απορροφητήρα από το ηλεκτρικό

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιήστε γάντια.

2. Χρησιμοποιήστε ένα πλακέ κατσαβίδι ως μοχλό στα

τρία σημεία που φαίνονται στην εικόνα και αφαιρέστε την πλαφονιέρα.

3. Αφαιρέστε τον καμένο λαμπτήρα και τοποθετήστε έναν νέο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείτε μόνο λαμπτήρες αλογόνου 20 W μέγ. - G4. Τοποθετήστε πάλι την πλαφονιέρα (στερέωση με πίεση). Τοποθέτηση ή αντικατάσταση φίλτρου ενεργού άνθρακα (μόνο σε μοντέλα με φιλτράρισμα αέρα). Το φίλτρο ενεργού άνθρακα πρέπει να αντικαθίσταται κάθε 6 μήνες.

1. Αφαιρέστε τα φίλτρα για λίπη.

2. Τοποθετή σ τ ε τα φίλτρα ώστε να καλύπτουν το μοτέρ

ανάλογα με το μοντέλο:

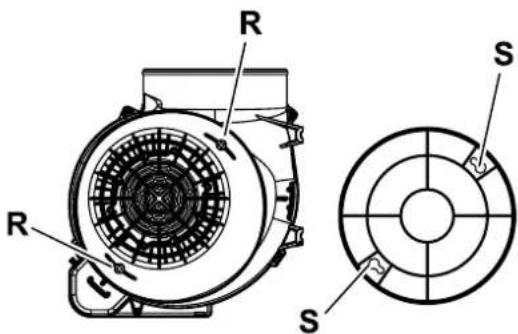

• βεβαιωθείτε ότι οι προεξοχές R στον

συμπίπτουν με τα ανοίγματα S και γυρίστε δεξιόστροφα έως ότου ασφαλίσει ή

• γυρίστε την κεντρική λαβή δεξιόστροφα.

3. Για την αφαίρεση, εκτελέστε τις αντίστροφες ενέργειες.

4. Τοποθετή σ τ ε πάλι τα φίλτρα για λίπη.
